Danfoss Complete WR ist eine Kompaktstation

45 kW bei 18,4

l/min (10 °C

/

45 °C)

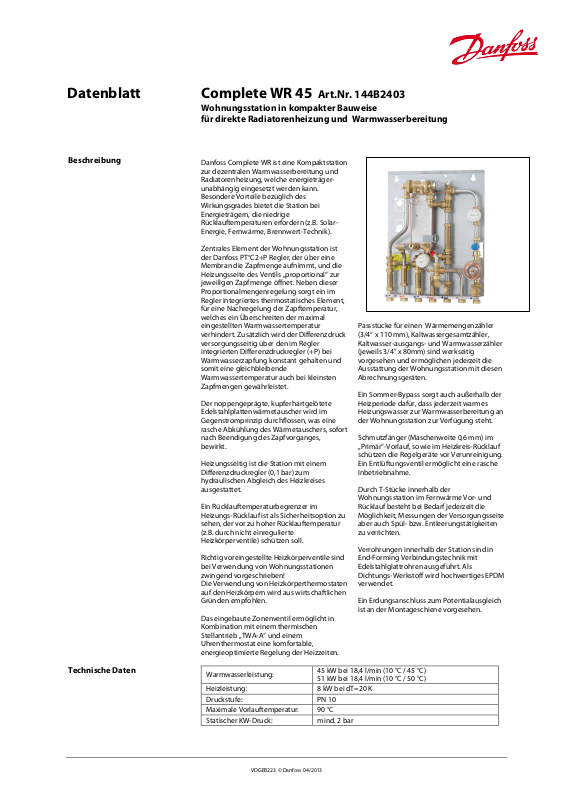

Datenblatt Complete WR 45

Wohnungsstation in kompakter Bauweise

Beschreibung

Technische Daten

für direkte Radiatorenheizung und Warmwasserbereitung

zur dezentralen Warmwasserbereitung und
Radiatorenheizung, welche energieträger­unabhängig eingesetzt werden kann.
Besondere Vorteile bezüglich des
Wirkungsgrades bietet die Station bei
Energieträgern, die niedrige
Rücklauftemperaturen erfordern (z.B. Solar­Energie, Fernwärme, Brennwert-Technik).

Zentrales Element der Wohnungsstation ist
der Danfoss PT°C2+P Regler, der über eine
Membran die Zapfmenge aufnimmt, und die
Heizungsseite des Ventils „proportional“ zur
jeweiligen Zapfmenge öffnet. Neben dieser
Proportionalmengenregelung sorgt ein im
Regler integriertes thermostatisches Element,
für eine Nachregelung der Zapftemperatur,
welches ein Überschreiten der maximal
eingestellten Warmwassertemperatur
verhindert. Zusätzlich wird der Differenzdruck
versorgungsseitig über den im Regler
integrierten Differenzdruckregler (+P) bei
Warmwasserzapfung konstant gehalten und
somit eine gleichbleibende
Warmwassertemperatur auch bei kleinsten
Zapfmengen gewährleistet.

Der noppengeprägte, kupferhartgelötete
Edelstahlplattenwärmetauscher wird im
Gegenstromprinzip durchflossen, was eine
rasche Abkühlung des Wärmetauschers, sofort
nach Beendigung des Zapfvorganges,
bewirkt.

Heizungsseitig ist die Station mit einem
Differenzdruckregler (0,1 bar) zum
hydraulischen Abgleich des Heizkreises
ausgestattet.

Ein Rücklauftemperaturbegrenzer im
Heizungs-Rücklauf ist als Sicherheitsoption zu
sehen, der vor zu hoher Rücklauftemperatur
(z.B. durch nicht einregulierte
Heizkörperventile) schützen soll.

Richtig voreingestellte Heizkörperventile sind
bei Verwendung von Wohnungsstationen
zwingend vorgeschrieben!
Die Verwendung von Heizkörperthermostaten
auf den Heizkörpern wird aus wirtschaftlichen
Gründen empfohlen.

Das eingebaute Zonenventil ermöglicht in
Kombination mit einem thermischen
Stellantrieb „TWA-A“ und einem
Uhrenthermostat eine komfortable,
energieoptimierte Regelung der Heizzeiten.

Warmwasserleistung:

Heizleistung: 8 kW bei dT=20 K
Druckstufe: PN 10
Maximale Vorlauftemperatur: 90 °C
Statischer KW-Druck: mind. 2 bar

Art.Nr. 144B2403

Passstücke für einen Wärmemengenzähler
(3/4“ x 110 mm), Kaltwassergesamtzähler,
Kaltwasser-ausgangs- und Warmwasserzähler
(jeweils 3/4" x 80mm) sind werkseitig
vorgesehen und ermöglichen jederzeit die
Ausstattung der Wohnungsstation mit diesen
Abrechnungsgeräten.

Ein Sommer-Bypass sorgt auch außerhalb der
Heizperiode dafür, dass jederzeit warmes
Heizungswasser zur Warmwasserbereitung an
der Wohnungsstation zur Verfügung steht.

Schmutzfänger (Maschenweite 0,6 mm) im
„Primär“-Vorlauf, sowie im Heizkreis-Rücklauf
schützen die Regelgeräte vor Verunreinigung.
Ein Entlüftungsventil ermöglicht eine rasche
Inbetriebnahme.

Durch T-Stücke innerhalb der
Wohnungsstation im Fernwärme Vor- und
Rücklauf besteht bei Bedarf jederzeit die
Möglichkeit, Messungen der Versorgungsseite
aber auch Spül- bzw. Entleerungstätigkeiten
zu verrichten.

Verrohrungen innerhalb der Station sind in
End-Forming Verbindungstechnik mit
Edelstahlglattrohren ausgeführt. Als
Dichtungs-Werkstoff wird hochwertiges EPDM
verwendet.

Ein Erdungsanschluss zum Potentialausgleich
ist an der Montageschiene vorgesehen.

51 kW bei 18,4 l/min (10 °C / 50 °C)

VDGEB223 © Danfoss 04/2013

Datenblatt Complete WR 45

004B6114

Differenzdruckregler

Heizung: kvs=1,

6 / Dif

ferenzdruck=

0,1 bar

003L1040

Thermostatelement FJVR 10

-

50 °C

144B2016

Sommer

-

Bypass-Ventil

003L3823

PTC2+P

-

Regler

144B2015

Mengenbegrenzer

Warmwasser

„

lila“

013G3094

Zonenventil

Heizung RA

-

C 15

004B2044

Wärmetauscher XB06H

-

1 40 Platten

004U8232

Dic

htung 3/4" 24/17,5 x 3 mm EPDM (50 Stk

.

/Pkg.)

2 Plattenwärmetauscher XB06H

-1 40

Geräteschema

Anschlussschema Aufputz

(Ansicht von oben)

Anschlussschema Unterputz

(Ansicht von oben)

Einbauteile

Art.Nr. Beschreibung

4 Differenzdruckregler TD200U/9-0,1bar kvs=1,6
5 Schmutzfänger (Maschenweite 0,6mm)
5A Schmutzfänger m. Stopfen 1/2“

(Maschenweite 0,6mm)
6 Rückschlagventil
17 Entlüftung
23 Anschluss f. WMZ-Fühler (M10x1)
24 Passstück für WMZ (3/4“x110mm)
30 Rücklauftemp. Begrenzer Danfoss FJVR

(3 ab Werk eingestellt)
38 PTC2+P-Regler
40 Sommer-Bypass mit Danfoss FJVR (0-2 blockiert)
47 Mengenbegrenzer
52 Zonenventil Danfoss RA-C 15
54 T-Stück (m. Stopfen 1/2“)
59 Passstück für KWGesZ, KWZ, WWZ (3/4“x80mm)

Anschlüsse:

1 Kaltwasser (KW) Eintritt
2 Warmwasser (WW) Austritt
3 Kaltwasser (KW) Austritt
4 Fernwärme (FW) Vorlauf
5 Fernwärme (FW) Rücklauf
6 Heizung (HZ) Vorlauf
7 Heizung (HZ) Rücklauf

VDGEB223 © Danfoss 04/2013

Datenblatt Complete WR 45

Warmwasserleistung (10°

-45°) mit XB06H

-

1 40 und PTC2+P

-Regler

Druckverlust [kPa]

Durchfluss [l/h]

Druckverlust

– heizwasserseitig mi

t XB06H-1 40

Druckverluste

Warmwasserleistung (10°-50°) mit XB06H-1 40 und PTC2+P-Regler

VDGEB223 © Danfoss 04/2013

Datenblatt Complete WR 45

Unterputzeinbauschrank mit Montageschablone

Sichtteil mit Tür, we

iß, für Unterputzeinbauschrank

004B6039

Kugelhahn in Durchgangsform 3/4“, 60 mm

7 Stück

004B6103

Dichtung 3/4" 24/17x 2 mm (50 Stk/Pkg.)

7 Stück

Abdeckhaube mit Türe, weiß, allseitig geschlossen

193B1353

Unterputzanschluss

-

Schiene 7x3/4“ isoliert

1 Stück

193B1470

Kugelhahn in Eckform 3/4“

7 Stück

004U8394

Flexibler Edelstahlverbinder,

60-

90 mm, 3/4“

7 Stück

004B6103

Dichtung 3/4" 24/17x 2 mm (50 Stk/Pkg.)

14 Stück

Abdeckhaube mit Türe, weiß, unten offen

193B1357

Aufputzmontage

-

Schablone 7x28 mm

1 Stück

004B6039

Kugelhah

n in Durchgangsform 3/4“, 60 mm

7 Stück

004B6103

Dichtung 3/4" 24/17x 2 mm (50 Stk/Pkg.)

7 Stück

088H3112

TWA-A/NC Thermischer Antrieb 230 V, 50 Hz, stromlos geschlossen

087N7400

TP 7000

Uhrenthermos

tat elektronisch, 7

-

Tageprogramm, Batteriebetrieb

087N7408

TP 7000 M

Uhrenthermostat elektronisch, 7

-

Tageprogramm, 230V, 50Hz

087N791001

TP 5001

Uhrenthermostat elektronisch, 5/2

-

Tageprogramm, Batteriebetrieb

087N791701

TP 5001 M

Uhrenthermostat elektr

onisch, 5/2

-

Tageprogramm, 230V, 50Hz

Zubehör

Erforderliches Montagezubehör für eine Wohnungsstation in
UNTERPUTZAUSFÜHRUNG

für die Montage einer Wohnungsstation in Unterputzausführung ist folgendes Zubehör notwendig:

Art.Nr. Beschreibung Stückzahl

193B1490

193B1363

Abmessungen: bxhxt = 610x810x150 mm

Abmessungen: bxhxt = 666x757x15 mm (ragt 15 mm aus der Wand)
Abmessungen Tür: bxh = 600x700 mm

1 Stück

1 Stück

Erforderliches Montagezubehör für eine Wohnungsstation in AUFPUTZAUSFÜHRUNG
(Verrohrung Unterputz)

für die Montage einer Wohnungsstation in Aufputzausführung mit Rohrinstallation in Unterputzausführung ist
folgendes Zubehör notwendig:

193B1435

Erforderliches Montagezubehör für eine Wohnungsstation in AUFPUTZAUSFÜHRUNG
(Verrohrung Aufputz)

für die Montage einer Wohnungsstation in Aufputzausführung mit Rohrinstallation in Aufputzausführung ist
folgendes Zubehör notwendig:

193B1436

Zonenregelung

Elektrischer Anschluss TWA-A

bei optionaler Montage eines thermischen Antriebes

Art.Nr. Beschreibung Stückzahl

Abmessungen: bxhxt = 630x740x180 mm

Art.Nr. Beschreibung Stückzahl

Abmessungen: bxhxt = 630x740x180 mm

Art.Nr. Kurzbezeichnung Beschreibung

1 Stück

1 Stück

VDGEB223 © Danfoss 04/2013

Datenblatt Complete WR 45

Temperaturwerte
Sommerbypass und
Rücklauftemperaturbegrenzer:

Planungshinweise Beim Einsatz von Zähleinrichtungen, wie z.B. Wärmemengen-, Kaltwasser- oder

Warmwasserzähler, ist der Druckverlust dieser Messeinrichtungen unbedingt für die
Auslegung zu berücksichtigen!

In Hinblick auf die geforderten Wasserqualitäten ist es notwendig, die vom
Wärmetauscherhersteller angegebenen Richtwerte zu berücksichtigen!
(Danfoss-Leitfaden für Wasserqualität bei kupfergelöteten Plattenwärmetauschern)

Erdungsanschluss/
Potentialausgleich: Um Elektrokorrosion ausschließen zu können, ist die Wohnungsstation am dafür

10 25 33 42 50 55 °C

Trotz des integrierten Differenzdruckreglers im PT°C2+P Regler ist ab einem
Differenzdruck von 1 bar am Stationseingang ein Differenzdruckregler im Strang
vorzusehen. Bei höherem Differenzdruck kann es zu Strömungsgeräuschen im
Sommer-Bypass kommen!

Wird eine Zirkulationsleitung betrieben, ist, entsprechend des Wasserinhaltes der
Zirkulationsleitung, eine Ausdehnungseinrichtung bzw. ein Sicherheitsventil
vorzusehen!

Für den Betrieb der Anlage ist die Ö-Norm H5195-1 „Wärmeträger für haustechnische
Anlagen“ zu berücksichtigen. Auch die Betriebsangaben des Inhibitorherstellers (falls
eingesetzt) sind zu berücksichtigen.

Danfoss empfiehlt regelmäßige Sichtkontrollen und Überprüfung der
Einstellparameter an der Wohnungsstation, sowie Prüfung der eingestellten
Zapftemperatur um Kalkablagerungen im Wärmetauscher zu verhindern.

vorgesehenen Erdungsanschluss zu erden. Der Potentialausgleich ist gemäß gültiger
Normen auszuführen. Ein Potentialausgleich über Rohrleitungen ist nicht zulässig.

1 2 3 4

VDGEB223 © Danfoss 04/2013

Datenblatt Complete WR 45

Wohnungsstation Unterputzmontage

Wohnungsstation Aufputzmontage, Unterputzinstallation

Wohnungsstation Aufputzmontage, Aufputzinstallation
