Datablad Zittingafsluiter
VMV
Toepassing
Bestelnummers
De zittingafsluiter VMV wordt hoofdzakelijk
gebruikt in combinatie met de
elementen worden gebruikt bij de regeling
van bijv. een voorraadboiler.
thermohydraulische motor ABV of de
omkeerbare servomotor AMV 100 om de
aanvoertemperatuur te regelen.
VMV 15 en 20 kunnen eveneens met de
Danfoss RAVI en RAVK thermostatische
- Mengafsluiter
- Brons
- 3-weg, R
(ISO 7/1)/G (ISO 228/1)
p
- Druktrap PN 16
- Bij benadering lineaire karakteristiek
Regeling van de aanvoertemperatuur
Afsluiter
Afsluiter draad draad Motoraansluiting Bestelnr.
VMV 15 Rp ½ 2.5 065F0015
VMV 20 Rp ¾ 4.0 065F0020
VMV 25 Rp 1 - RAV-aansluiting 6.3 065F0025
VMV 32 Rp 1¼ 10.0 065F0032
VMV 40 Rp 1½ 12.0 065F0040
VMV 15 G ¾ A 2.5 065F6015
VMV 20 G 1 A 4.0 065F6020
VMV 25 - G 1¼ A M30-aansluiting 6.3 065F6025
VMV 32 G 1½ A 10.0 065F6032
VMV 40 G 2 A 12.0 065F6040
Binnen- BuitenISO 7/1 ISO 228/1
k
vs
m3/h
BC-HM VD.52.D1.10 © Danfoss 10/00 1
Datablad Zittingafsluiter VMV
Bestelnummers (vervolg)
Montage
Toebehoren
Type Omschrijving DN Bestelnr.
1)
VMVH
- Staartstukken met uitwendige draad 25 065F5062
1)
Enkel voor afsluiters met RAV-aansluiting
Handbedieningsknop - 065F0005
15 065F5060
20 065F5061
(3 stuks per bestelnummer) 32 065F5063
40 065F5064
Vervangingsonderdelen
Bestelnr.
Pakkingbus 065F0006
Technische gegevens
Als mengafsluiter
VMV dient steeds als mengafsluiter (twee
ingangspoorten) te worden gemonteerd. Bij
VMV opent de hoofddoorlaat A–AB als de
spindel wordt ingedrukt.
Als verdeelafsluiter
verdeelsystemen moet de afsluiter
“mengend” in de retour geplaatst worden. De
doorstroomrichting is met een pijl op het
afsluiterhuis weergegeven.
Regelkarakteristiek Vrijwel lineair
Regelverhouding 30:1
Medium Water 7 - 10 pH
Lekdoorlaat bij gesloten afsluiter A - AB £ 0.05 % van k
Max. mediumtemperatuur 120 °C
Max. werkdruk 16 bar
Proefdruk 25 bar
Pakkingbus Vervangbaar
Materialen Huis: Brons, RG5, DIN 1705, SIS 145204
Gewicht VMV 20: 0.6 kg VMV 40: 1.6 kg
Spindelweg VMV 20: 2.1 mm VMV 40: 3.3 mm
B - AB £ 0.1 % van k
Klepzitting: Brons, RG5
Klepkegel: EPDM rubber
Spindel: Inox
VMV 15: 0.5 kg VMV 32: 1.2 kg
VMV 25: 0.9 kg
VMV 15: 2 mm VMV 32: 3.1 mm
VMV 25: 2.6 mm
vs
vs
2 VD.52.D1.10 © Danfoss 10/00 BC-HM
Datablad Zittingafsluiter VMV
Dimensionering
Q = k p
Q = werkelijke doorstroming in m³/h
= doorstroming in m³/h bij Dpv = 1 bar
k
vs
= drukverschil over de afsluiter (bar)
Dp
v
D
vs v
Type Max Dp
VMV 15 0.6 bar
VMV 20 0.5 bar
VMV 25 0.3 bar
VMV 32 0.2 bar
VMV 40 0.2 bar
v
BC-HM VD.52.D1.10 © Danfoss 10/00 3
Datablad Zittingafsluiter VMV

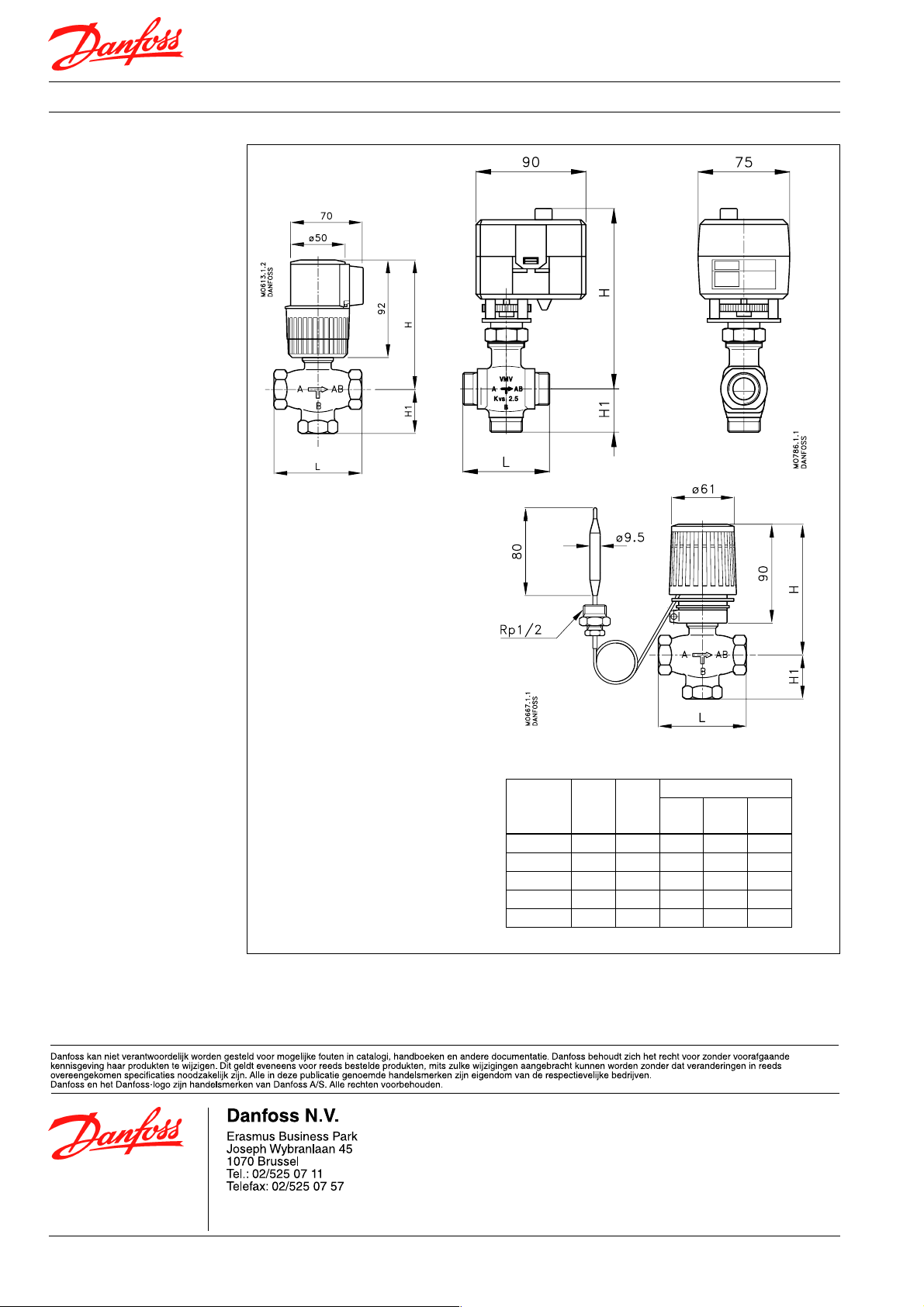

Maatschetsen
ABV
RAVI/RAVK
H mm
Type L H1ABV RAVI/ AMV
VMV 15 71 36 120 100 160
VMV 20 86 43 120 100 160
VMV 25 93 47 125 - 165
VMV 32 106 53 130 - 170
VMV 40 120 60 135 - 175
mm mm RAVK 100
