Vodnikdelovanja
TermixVMTD-FMIX-I
1.0Kazalovsebine
1.0Kazalovsebine.................................................1
2.0Opisdelovanja.................................................2
3.0Varnostneopombe...........................................3
3.1Varnostneopombe–splošno...................................3
4.0Vgradnja.........................................................4
4.1Vgradnja.............................................................4
4.2Zagon................................................................6
4.3Električnepriključitve.............................................7
5.0Konstrukcija....................................................8
5.1Konstrukcija.........................................................8
5.2Shemapodpostaje................................................9
6.0Regulacija.......................................................10
6.1Ogrevalnikrog.....................................................10
6.2RegulacijatemperatureSTV.....................................13
6.3Drugo................................................................13
6.4Dodatki..............................................................15
6.5Vzdrževanje.........................................................15
7.0Odpravanapak...............................................16
7.1Odpravanapak–splošno........................................16
7.2Odpravanapaksanitarnetoplevode(STV)...................16
7.3Odpravanapakogrevanja........................................17
7.4Razgradnja..........................................................18
8.0Izjava..............................................................19
8.1Izjavaoskladnosti.................................................19
DanfossHeating
VI.GP .W4.36/LSI40250
DEN-GT
1
VodnikdelovanjaTermixVMTD-FMIX-I
2.0Opisdelovanja
Podpostajadaljinskegaogrevanjazadirektnoogrevanje
inpretočnopripravosanitarnetoplevodestermostatskim
regulatorjem.Zasnovanazastenskomontažo.
Aplikacija
IzdelekTermixVMTD-FMIX-Ipredstavljacelovitorešitevz
vgrajenimpretočnimgrelnikomvodeinogrevalnimsistemom
zregulacijodiferenčnegatlakatermešalnimkrogom.Termix
VMTD-FMIX-Ilahkouporabitevenodružinskihhišahalizaločene
sistemevvečdružinskihhišah.
Daljinskoogrevanje(DH)
Podpostajajeopremljenazregulatorjemdiferenčnegatlaka,
vmesnimkosomintuljkotipalazavstavitevtoplotnegaštevcakot
tudičistilnegakosainkrogelnihpip.Polegtegaimatudimešalni
krogsčrpalko,regulacijoinprotipovratnimiventili.
Ogrevanje(HE)
Ogrevalnikrogsepriključineposredno.Regulatordiferenčnega
tlakanastavioptimalnedelovnepogojezatermostatskeradiatorske
ventileintakoomogočinadzortemperaturevposameznihsobah.
Vmešalnemkrogusedosežeprimernatemperatura,npr.za
talnoogrevanje.Čeželiteomogočitičasovnonastavljivprogram
zaregulacijotemperature,selahkoodločitezaconskiventils
pogonominprostorskitermostat.
Sanitarnatoplavoda(STV)
Sanitarnatoplavodajepripravljenavprenosnikutoplote,
temperaturouravnavapretočnokompenziraniregulator
temperaturezvdelanimregulatorjemdiferenčnegatlaka.
Prenosniktoploteučinkovitoohladivodovsistemuzaogrevanje,s
tempaomogočaizrednoekonomičnodelovanje.VentilDanfoss
IHTPomogočastalnotemperaturotoplevodeprispremenljivi
obremenitvi,temperaturidovodainprivisokiminspremenljivem
diferenčnemtlaku,nedabibilotrebaprilagoditiventil.Takoje
prenosniktoplotezaščitenpredpregrevanjeminnastajanjem
vodnegakamna.VentilIHTPimavgrajentudiregulator
temperaturevmirovanju,kizagotavljaustreznotemperaturo
dovodnihcevivhiši.Natanačinsopoletiobdobjačakanja,ko
jeogrevalnisistemvreduciranemnačinudelovanja,krajša,kar
omogočavisokkomfort.
2
DEN-GT
VI.GP .W4.36/LSI40250
DanfossHeating
VodnikdelovanjaTermixVMTD-FMIX-I
3.0Varnostneopombe
3.1Varnostneopombe–splošno
Tanavodilasenanašajonastandardnokonstrukcijo
podpostaje.Posebnerazličicepodpostajsonavoljona
zahtevo.
Predpričetkomvgradnjeinzagonapodpostajepozornopreberite
tapriročnik.Proizvajalecneprevzemakrivdezaškodo,nastalo
zaradineupoštevanjanavodilpriročnika.Česeželiteizogniti
nesrečam,poškodbamalimaterialniškodi,pozornopreberite
navodilainjihupoštevajte.
Sestavo,zagoninvzdrževanjenajopravisamoustrezno
usposobljenoinpooblaščenoosebje.
Upoštevajtenavodilaizdelovalcaaliupravljavcasistema.
Zaščitaprotikoroziji
Vseceviinkomponentesonarejeneiznerjavnegajeklain
medenine.
Največjadovoljenjavsebnostkloridnespojinevpretočnemmediju
najnebovišjaod150mg/l.
Čepresežetepriporočenoravendovoljenihkloridnihspojin,se
znatnopovečanevarnostkorozijeopreme.
Virtoplote
Podpostajajezasnovanazadaljinskoogrevanjekotosnovnivir
energije.Vendarlahkozapodpostajouporabitetudidrugevire
toplote,kisoprimerljivizdaljinskimogrevanjem,insicer,četo
omogočajodelovnipogoji.
Primeruporabe
Podpostajajezasnovanatako,dajopriključitenahišnoinstalacijo
vprostoru,vkateremjetemperaturavednonadlediščem,ne
prekorači50°C,ravenvlagepanepreseže60%.Podpostajene
prekritjealijenezazidajte,takodabovhoddopostajevednoprost.
Izbiramaterialov
Izbiramaterialovmorabitivednoskladnazlokalnozakonodajo.
Samopooblaščeneosebe
Sestavo,zagoninvzdrževanjenajopravisamoustreznousposobljeno
inpooblaščenoosebje.
Skrbnosedržitenavodil
Natančnopreberitenavodilainposkrbite,dajihbosterazumeli,saj
lahkoletakopreprečitetelesnepoškodbeinpoškodbenaprave.
Opozorilo–visoktlakintemperatura
Upoštevajtedovoljenisistemskitlakintemperaturovgradnje.
Najvišjadovoljenatemperaturapretočnegamedijapodpostajeje
120°C.
Največjidovoljenidelovnitlakpodpostajeje10barov.RazličicePN
16sonavoljonazahtevo.
Čeprekoračitepriporočenedovoljenedelovneparametre,znatno
povečatetveganjeosebnihpoškodbinpoškodbopreme.
Vgradnjapodpostajemorabitiopremljenazvarnostnimiventili,ki
morajobitivskladuzlokalnimipredpisi.
Varnostniventili
Priporočamo,davgraditevarnostneventile,vendarnajbodotiv
skladuzlokalnimipredpisi.
Priključek
Podpostajamorabititakoopremljena,dajolahkoločiteodvseh
virovenergije(tudiodelektričneganapajanja).
Nujniprimer
Vprimerunevarnostialinesreč,denimopožara,iztekanjalidrugih
nevarnihokoliščin,prekinitevseviretoplotepostajeinpoiščite
strokovnopomoč.
Čejesanitarnatoplavodadrugačnebarvealiimačudenjvonj,
zapritevsezaporneventilepodpostaje,obvestitetehničnoosebje
innemudomapokličitenapomočstrokovnjaka.
Shranjevanje
Čemoratepodpostajopredvgradnjoshraniti,joshranitevsuhem
inogrevanemprostoru.
Pozor–vročapovršina
Površinepodpostajesovročeinlahkopovzročijoopekline.Kostev
neposrednibližinipodpostaje,boditeizjemnopozorni.
Zaradiizpadaelektričneenergijesomotorniventililahkoostaliodprti.
Površinepodpostajesolahkovročeinlahkopovzročijoopekline.
Pridovodudaljinskegaogrevanjainnjegovemupovratkunajbodo
krogelnepipezaprte.
Pozor–poškodbepritransportu
Predvgradnjopodpostajepreverite,alijemedprevozomprišlodo
poškodbpodpostaje.
POMEMBNO–Zategovanjepriključkov
Zaraditresljajev,dokaterihpridemedtransportom,jetrebapregledati
vseprirobničnepriključke,vijakeinelektričnespojketerpriključke
vijakovinjihtudizategniti,predensevsistemdodavodo.Kostev
sistemdodalivodoingazagnali,znovazategniteVSEpriključke.
DanfossHeating
VI.GP .W4.36/LSI40250
DEN-GT
3
VodnikdelovanjaTermixVMTD-FMIX-I
4.0Vgradnja
4.1Vgradnja
Namestitevmorabitiizvedenavskladuzveljavnimilokalnimi
praviliinpredpisi.
Daljinskoogrevanje(DH)–VnaslednjihrazdelkihsekraticaDH
nanašanavirtoplote,kinapajapodpostaje.Kotprimarnivir
napajanjapodpostajDanfossjemogočeuporabitirazličnevire
energije,naprimerolje,plinalisončnoenergijo.Zaradilažjega
razumevanjalahkoDHrazumemokotprimarnidovod.
Priključki:
1.Izbirnacirkulacijatoplevode(CTV)
2.Daljinskoogrevanje(DH)–dovod
3.Daljinskoogrevanje(DH)–povratek
4.Omrežjehladnevode(OHV)
5.Sanitarnahladnavoda(SHV)
6.Sanitarnatoplavoda(STV)
7.Dovodogrevanja(HE)
8.Povratekogrevanja(HE)
Lepooblaščenoosebje
Sestavljanje,zagoninvzdrževanjenajopravisamoustrezno
kvaliciranoinpooblaščenoosebje.
Položajcevijelahkodrugačenodpoložajanasliki.Upoštevajte
oznakenapostaji.
Velikostipriključkov:
DH+HE:
OHV+SHV+STV:
Dimenzije(mm):
Brezpokrova:
V770xŠ535xG150
Spokrovom:
V800xŠ540xG242
Masa(cca):25kg
G¾”(notr.navoj)
G¾”(notr.navoj)
4
DEN-GT
VI.GP .W4.36/LSI40250
DanfossHeating
VodnikdelovanjaTermixVMTD-FMIX-I
4.1.1Vgradnja
Vgradnja:
Primerenprostor
Okolipodpostajenajbodovoljprostorazavgradnjoinvzdrževanje.
Usmerjenost
Postajomoratevgraditetako,dabostekomponente,ključavnicein
oznakelahkopravilnovstavili.Čeželitepostajovgraditidrugače,
seobrnitenadobavitelja.
Mestavrtanj
Mestavrtanjnazadnjiploščivgradnjeoznačujejopoložajeza
stenskovgradnjopodpostaje.Enotezatalnovgradnjoimajo
podporo.
Označevanje
Vsakpriključekpodpostajejeoznačen.
Predvgradnjo:
Čiščenjeinsplakovanje
Predvgradnjoočistiteinsplaknitevseceviinpriključkepodpostaje.
Ključavnicazavgradnjo.
Zategovanje
Vsepriključkepodpostajejetrebapredvgradnjopreveritiin
zategniti,sajsosemedprevozommordazrahljali.
Neuporabljenipriključki
Naneuporabljenepriključkeinzaporneventilenamestitečep.Če
jetrebačepepoznejeodstraniti,seobrnitenapooblaščenega
serviserja.
Vgradnja:
Čistilnikos
Čejepostajipriloženčistilnikos,gamoratenamestititako,kotje
prikazanonashemi.Opomba:čistilnikosbomordatrebazategniti.
Priključki
Zapriključitevnaogrevalnisistemincevnepriključkedaljinskega
ogrevanjamorateuporabitinavojneinprirobničnepriključkeali
varilnenastavke.
DanfossHeating
VI.GP .W4.36/LSI40250
DEN-GT
5
VodnikdelovanjaTermixVMTD-FMIX-I
4.2Zagon
Zagonogrevanjazmešalnimkrogom
Zagon:
1:hitrostčrpalke
Predzagonomnastavitečrpalkonanajvišjohitrost.
2:zaženitečrpalko
Zaženitečrpalkoinogrevanjevsistemu.
3:odpritezaporneventile
Natoodpritezaporneventileinopazujteenotomeddelovanjem.
Preveritetemperaturo,tlak,sprejemljivtemperaturniraztezek
inalienotapušča.Česistemdelujeponačrtu,galahkoredno
uporabljate.
4:Odzračevanjesistema
Izklopitečrpalkoinodzračitesistem,potemkosteogreliradiatorje.
5:prilagoditehitrostčrpalke
Črpalkonastavitenanajnižjohitrost,prikaterijeporabaenergije
sprejemljivagledenadoseženotemperaturo.
Ponavadijepreklopnostikalonastavljenonasrednjipoložaj
(privzeto).Todazasistemestalnimogrevanjemalienocevnimi
zankamibomordatrebapreklopnostikaloobrnitinavzgor.
Višjehitrostičrpalkeseuporabijolepripovečanihzahtevah
ogrevanja.
Znovaprivijtepriključke
Potemkostevsistemdodalivodoingazagnali,znovaprivijteVSE
priključke.
Črpalka
Medpolnjenjemsistemamorabitičrpalkaizklopljena.
Talnoogrevanje:
Funkcijaustavitvečrpalke
Česepodpostajauporabljastalnimogrevanjem,morabitičrpalka
cirkulacijepovezanasfunkcijoustavitvečrpalkevregulatorjuza
talnoogrevanje.Črpalkojetrebaustaviti,česozaprtivsikrogi
talnegaogrevanja.
Garancija
Četonimogoče,jetrebapretokspeljativby-passVnasprotnem
primerusečrpalkalahkozaustavi,pravtakopaseprekličepreostala
garancija.
Delovanjepoleti:
Izklopitečrpalko
Poletimorateizklopitiobtočnočrpalkocirkulacije,zaporniventilza
dovodogrevanjapamorabitizaprt.
Zaženitečrpalkovsakedvatedna
Priporočamo,damedpoletjemobtočnočrpalkozaženete(za2
min)vsakdrugiteden,zaporniventilzadovodogrevanjapamora
bitizaprt.
Elektronskiregulator
Večinaelektronskihregulatorjevsamodejnozaženečrpalko
(preberitenavodilaizdelovalcasistema).
6
DEN-GT
VI.GP .W4.36/LSI40250
DanfossHeating
VodnikdelovanjaTermixVMTD-FMIX-I
4.3Električnepriključitve
Predenpostajoelektričnopriključite,upoštevajtenaslednje:
Varnostneopombe
Preberiteustreznerazdelkevarnostnihopomb.
230V
Podpostajomoratepriključitina230Vizm.nap.injoozemljiti.
Potencialnospajanje
Izenačevanjepotencialovjetrebaizvestivskladuz60364-4-41:2007
inIEC60364-5-54:2011.
Točkaspajanjanaploščizavgradnjojespodnjidesnikot,označens
simbolomzaozemljitev.
Izključitev
Podpostajamorabitielektričnopriključena,dajobostelahko
izključiliinizvedliustreznapopravila.
Tipalozunanjetemperature
Zunanjetipalojetrebavgradititako,dasepreprečiizpostavljenost
neposrednisončnisvetlobi.Nesmebitipostavljenoblizuvrat,
okenaliodvodovsistemazaprezračevanje.
Zunanjetipalomorabitipriključenonapostajonapriključnem
blokupodelektronskimregulatorjem.
Strokovnousposobljenelektričar
Električnepriključitvelahkoizvedestrokovnousposobljenelektričar.
Lokalnistandardi
Električnepriključitvemorajobitiizvedenevskladustrenutnimi
predpisiinlokalnimistandardi.
DanfossHeating
VI.GP .W4.36/LSI40250
DEN-GT
7
VodnikdelovanjaTermixVMTD-FMIX-I
5.0Konstrukcija

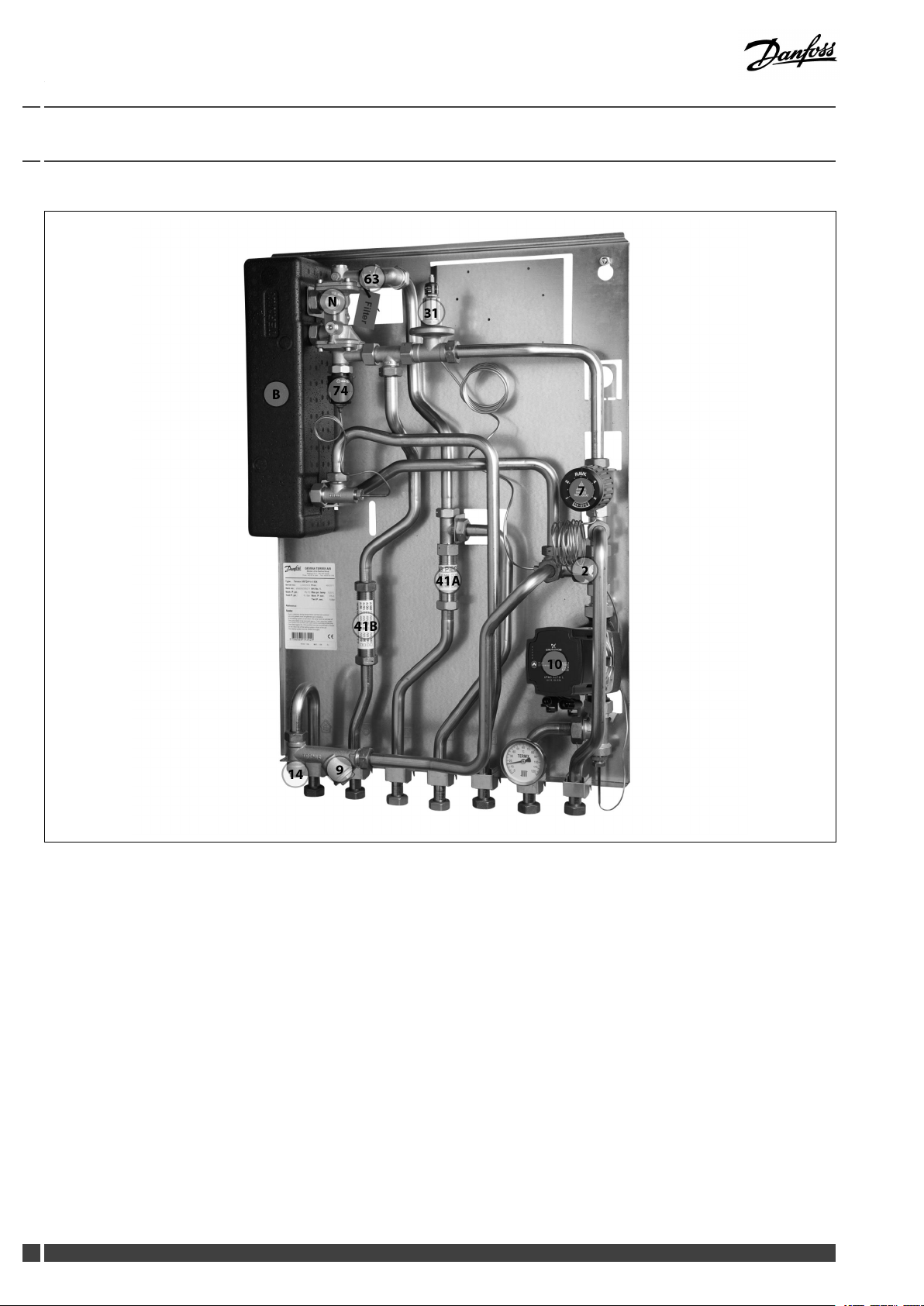

5.1Konstrukcija
Vašapodpostajajemordavidetidrugačnaodprikazane.
Opiskonstrukcije
B
Prenosniktoplote,STV
N
Priključekzacirkulacijo
2
Protipovratniventil
7
Termostatskiregulator,ogrevanje
9
Čistilnikos
10
Obtočnačrpalka,ogrevanje
8
DEN-GT
14
Tuljkatipala,toplotništevec
31
Regulatordiferenčnegatlaka
41A
Vmesnikos,vodomerhladnevode
41B
Vmesnikos,toplotništevec
63
Čistilnamrežica
74
RegulatorIHPT ,STV
VI.GP .W4.36/LSI40250
DanfossHeating
VodnikdelovanjaTermixVMTD-FMIX-I
5.2Shemapodpostaje
STV
SHV
OHV
Dovod
daljinskega
ogrevanja
Povratek
daljinskega
ogrevanja
Dovod
ogrevanja
Povratek
ogrevanja
Vašapodpostajajemordavidetidrugačnaodprikazanegashematičnegadiagrama.
Legenda
B
Prenosniktoplote,STV
2
Protipovratniventil
7
Termostatskiventil
9
Čistilnikos
STV:
SHV:
OHV
Sanitarnatoplavoda
Sanitarnahladnavoda
Omrežjehladnevode
10
Obtočnačrpalka
14
Tuljkatipala,toplotništevec
18
Termometer
31
Regulatordiferenčnegatlaka
DH–dovod:Dovoddaljinskegaogrevanja
DH–povratek:Povratekdaljinskegaogrevanja
HE–dovod:Dovodogrevanja
HE–povratek:Povratekogrevanja
5.2.1Tehničnipodatki
Tehničnipodatki
Nazivnitlak:PN10(različicePN16sonavoljonazahtevo)
Najvišjatemperaturadovoda
daljinskegaogrevanja:
120°C
Najnižjistatičnitlaksanitarne
hladnevode:1,0bar
Materiallotanja(HEX):Baker
Tlačnipreizkusprenosnikovtoplote:30bar
Jakostzvoka:≤55dB
39
Priključekjezaprt
41A
Vmesnikos,vodomerhladnevode
41B
Vmesnikos,toplotništevec
63
Čistilnamrežica
74
RegulatorIHPT
DanfossHeating
VI.GP .W4.36/LSI40250
DEN-GT
9
VodnikdelovanjaTermixVMTD-FMIX-I
6.0Regulacija
6.1Ogrevalnikrog
6.1.1Regulatordiferenčnegatlaka
Regulatordiferenčnegatlakaodpravinihanjatlakaizmreže
daljinskegaogrevanja.Zatosedelovnitlakvpodpostajine
spreminja.
6.1.2RegulacijatemperatureHE
Ogrevalnatemperaturadovodavogrevalnemkrogujekontrolirana
zregulatorjemtemperatureogrevanja.
6.1.3RegulatorRAVK
RegulatorRAVK(25–65°C).Nastavitevtemperaturejesledeča:
1=25°C
2=35°C
3=45°C
4=55°C
5=65°C
Vrednostisosamoinformativne.
Termostatskaregulacija
Temperaturopretokazaogrevanjeprilagoditetako:
Čeželitepovečatitemperaturo,obrniteročicotermostatskega
regulatorjainizberitevišjoštevilo.
Čeželitezmanjšatitemperaturo,obrniteročicotermostatskega
regulatorjainizberitenižjoštevilo.
10
DEN-GT
VI.GP .W4.36/LSI40250
DanfossHeating
VodnikdelovanjaTermixVMTD-FMIX-I
6.1.4TP7000
Elektronskiprostorskitermostatzmožnostjo7-dnevnega
programiranjaTP7000.
Ssignalomprostorskegatermostatalahkoregulirateconskiventil.
6.1.5ObtočnačrpalkaUPM3
ČrpalkeUPM3solahkoreguliranevnačinukonstantnegatlaka,
proporcionalnegatlakaalikonstantnehitrosti,opredeljenems
pomočjopametnegauporabniškegavmesnika.
Načiniregulacijespremenljivihhitrostiomogočajo,dačrpalka
prilagodiučinkovitostdelovanjagledenasistemskezahteve,kar
znižahrupprizapiranjutermostatskihventilov.
Energijskooznačevanje–razredA
DanfossHeating
VI.GP .W4.36/LSI40250
DEN-GT
11
VodnikdelovanjaTermixVMTD-FMIX-I
6.1.6NavodilazaGrundfosUPM3AUTOL
Načinregulacije
Čepritisnetenapritisnigumb,lahkopreklopiteizpogledadelovanjavnastavitvenipogled.Nastavitvenipogledprikazuje,vkaterem
načinudelujeobtočnačrpalka.Po2sekundahsezaslonpreklopinazajvpogleddelovanja.
Čegumbdržitepritisnjen2do10sekund,uporabniškivmesnikpreklopina„izbironastavitve“ ,čejeuporabniškivmesnikodklenjen.Kose
nastavitveprikažejo,jihlahkospreminjate.Izbiranačinaregulacijejeodvisnaodvrstesistemainrazporeditvetlačnihizgub.
Čepritiskatetipkozazaklepanjevečkot10sekund,lahkopreklapljatemedomogočanjem/onemogočanjemfunkcijezaklepanjatipk.
FunkcijaPriporočenoza
Proporcionalnitlak1
Enocevnisistemi
Proporcionalnitlak2
Proporcionalnitlak3
Konstantentlak1
Dvocevnisistemi
Talnoogrevanje
Konstantentlak2
Konstantentlak3
Konstantnakrivulja1
Konstantnakrivulja2
Konstantnakrivulja3
Konstantnakrivuljamaks.
Stanjedelovanja
FunkcijaPriporočenoza
Stanjepripravljenosti**SamoreguliranosPWM
0%≤P1≤25%
25%≤P1≤50%
50%≤P1≤75%
75%≤P1≤100%
Zelena
Ru-
mena
Ru-
mena
Ru-
mena
µµ
µµµ
µµµµ
µµ
µµµ
µµµµ
µµµ
µµµµ
µµµµµ
µµµµ
Zelena
Ru-
mena
Ru-
mena
Ru-
mena
µ
µµ
µµµ
µµµµ
µµµµµ
Ru-
mena
Ru-
mena
Stanjealarma
FunkcijaPriporočenoza
Blokiran
Nizkanapajalnanapetost
Električnanapaka
Rdeča
Ru-
mena
Ru-
mena
Ru-
mena
µµ
µµ
µµ
Ru-
mena
12
DEN-GT
VI.GP .W4.36/LSI40250
DanfossHeating
VodnikdelovanjaTermixVMTD-FMIX-I
6.2RegulacijatemperatureSTV
RegulacijatemperatureSTV
ZapodpostajeDanfossseuporabljajorazličnevrsteregulatorjev
temperatureSTV.
TemperaturoSTVprilagoditena45–50°C,sajtoomogoča
optimalnouporabovodezadaljinskoogrevanje.Pritemperaturah
STVnad55°Cseznatnopovečamožnostnastankakotlovca.
6.2.1RegulatorIHPT180(45–65°)
IHPTjepretočnokompenziranregulatortemperaturebrez
pomožneenergijezvgrajenimregulatorjemtlačnerazlike.
IHPTnajboljedelujepritemperaturahdovodadaljinskega
ogrevanjado100°C.
Prizasukugumbazanastavitevtemperaturev(+)smerise
nastavitevpoveča,prizasukuv(-)smersenastavitevzmanjša.
obratov*
Št.
0
1
2
3
4
5
6
7
Skala
7
661
5
455
352
248
144
043
NastavitevtemperatureSTV[°C]
64
58
*Začetnipoložaj:Gumbpovsemobrnjenv(+)smer.
Vrednostisosamoinformativne.
6.3Drugo
6.3.1Varnostniventil
Varnostniventilpreprečuje,dabivpodpostajiprišlodo
previsokegatlaka.
Izpustnacevvarnostnegaventilamorabitiodprta.Izstopizpustne
cevipostavitetako,daseprostoodvajaindajemogočeopaziti
morebitnokapljanjeizvarnostnegaventila.
Priporočamo,dapreveritedelovanjevarnostnihventilovnavsakih
šestmesecev.T onareditetako,dazavrtiteglavoventilavnavedeni
smeri.
DanfossHeating
VI.GP .W4.36/LSI40250
DEN-GT
13
VodnikdelovanjaTermixVMTD-FMIX-I
6.3.2Čistilnikos
Pooblaščenoosebjemorarednočistitičistilnekose.Pogostost
čiščenjajeodvisnaoddelovnihpogojevinnavodilproizvajalca.
6.3.3IzenačevalniktlakaGTU
IzenačevalniktlakaGTUvsrkaraztezanjenasekundarnistrani
grelnikovsanitarnevodeTermix.Izenačevalniklahkouporabite
namestovarnostnegaventila.
Izenačevalniktlakavsrkatudimorebitenpovečantlak,takoda
izpustnipotreben.
IzenačevalniktlakaGTUnemorebitivgrajenkadarjeprigrajena
cirkulacijasanitarnetoplevode.
6.3.4Vmesnikos
Podpostajaimavmesnikoszatoplotništevec.
Sestavatoplotnihštevcev:
1:Zapornekrogelnepipe
Čejesistemnapolnjenzvodo,zapritekrogelnepipenadovoduin
povratkudaljinskegaogrevanja.
2:Sproščanjematic
Sprostitematicenavmesnemkosu.
3:Odstranjevanjevmesnegakosa
Odstranitevmesnikosingazamenjajtestoplotnimštevcem.Ne
pozabitenatesnila.
4:Zategovanjepriključkov
Kostevgradilitoplotništevec,nepozabitepregledatiinzategniti
navojnihpriključkov.
Tuljkatipala,toplotništevec
Tipalatoplotnegaštevcasovgrajenavtuljketipal.
14
DEN-GT
VI.GP .W4.36/LSI40250
DanfossHeating
VodnikdelovanjaTermixVMTD-FMIX-I
6.4Dodatki
6.4.1CevcirkulacijeSTV
CevcirkulacijeSTVjepriključenaneposrednonaregulator.
Vkompletusocevcirkulacije,protipovratniventilinspojka.
Kocirkulacijotoplevodevgraditeneposrednonaregulator,bo
temperaturacirkulacijetoplevodeenakatemperaturivmirovanju.
Temperaturavmirovanjujezanekajstopinjnižjaodnastavljene
temperaturesanitarnetoplevode.
6.5Vzdrževanje
Podpostajapolegrednihpregledovnepotrebujedodatnega
preverjanja.Priporočamo,darednopreverjatetoplotništevecinsi
zabeležitemeritve.
Vnavodilihjenavedeno,dasorednipregledipodpostaje
priporočeni.Vanjesovključeni:
Samopooblaščeneosebe
Sestavo,zagoninvzdrževanjenajopravisamoustreznousposobljeno
inpooblaščenoosebje.
Čistilnikosi
Čiščenječistilnihkosov.
Števci
Preverjanjedelovnihparametrov,denimomeritevštevcev.
Temperature
Preverjanjetemperatur,naprimertemperaturedovodadaljinskega
ogrevanjaintemperatureSTV.
Priključki
Preverjanjetesnostipriključkov.
Varnostniventili
Varnostneventilesepregledujetako,daseglavoventilaobrne
vnavedenismeri.
Odzračevanje
Preverjanje,alijesistemtemeljitoodzračen.
Pregledejetrebaizvajatinanajvečdveleti.
NadomestnedelelahkonaročitepridružbiDanfoss.Zagotovite,da
bostepripovpraševanjunavedliserijskoštevilkopodpostaje.
DanfossHeating
VI.GP .W4.36/LSI40250
DEN-GT
15
VodnikdelovanjaTermixVMTD-FMIX-I
7.0Odpravanapak
7.1Odpravanapak–splošno
Vprimeru,dasepojavijotežave,najprejpreveritenaslednje
funkcije,šelenatoseposvetiteodpravinapak:
•podpostajajepriključenanaelektriko,
•čistilnikosvdovodnicevidaljinskegaogrevanjaječist,
•temperaturadovodadaljinskegaogrevanjajenaobičajniravni
(poletivsaj60°Cinpozimivsaj70°C),
•diferenčnitlakjevečjialienaknormalnemu(lokalnemu)
diferenčnemutlakuvomrežjudaljinskegaogrevanja.Česevam
porajajodvomi,seobrnitenanadzornikatoplarne.
•tlakvsistemu–preveritemerilectlakaogrevanja.
7.2Odpravanapaksanitarnetoplevode(STV)
Samopooblaščeneosebe
Sestavo,zagoninvzdrževanjenajopravisamoustreznousposobljeno
inpooblaščenoosebje.
NapakaMorebitenvzrok
Premaloaliničsanitarnetoplevode(STV).
Čistilnikosvdovodnemalipovratnem
vodujezamašen.
ČrpalkacirkulacijeSTVnedelujealiima
prenizkonastavitev.
Slabalizamašenprotipovratniventil.
Nielektrike.
Napačnanastavitevmorebitnesamodejne
regulacije.
Vodnikamenvprenosnikutoplote.
Napakaelektromotornegaventila.
Napakatemperaturnihtipal.
Napakaregulatorja.
Toplavodajelevnekaterihinnevseh
iztokih.
SHVsemešasSTV,npr.vpoškodovanem
termostatskemmešalnemventilu.
Napakaalizamašitevprotipovratnega
ventilanacirkulacijiSTV.
Temperaturaiztokaprevisoka;točenje
sanitarnetoplevodejeprevisoko.
UpadtemperaturemedporaboSTV.
Termostatskiventiljenastavljenna
previsokoraven.
Vodnikamenvprenosnikutoplote.
PretokSTVjevečjiodnačrtovanega
pretokapodpostaje.
Termostatskiregulacijskiventilnezapre
ogrevnevode.
Razlikavtemperaturimeddovodom
daljinskegaogrevanjainnastavitvijoSTVje
premajhna.
Temperaturavmirovanjujeprenizka(za
Nastavitevjeprenizka.Termostatobrnitevsmer(+).
postaje,opremljenezIHPT-jem).
Rešitev
Očistitečistilnekose.
Preveritečrpalkocirkulacije.
Zamenjajteinočistite.
Preverite.
Čeželiteprilagoditielektronskiregulator
zasanitarnotoplovodo(STV),sioglejte
priloženanavodilazaelektronskiregulator.
Zamenjajteinizperite.
Preverite(uporabiteročnofunkcijo)in
zamenjajte.
Preveriteinzamenjajte.
Preveriteinzamenjajte.
Preveriteinzamenjajte.
Zamenjajteinočistite.
Preveriteinnastavite.
Zamenjajteinizperite.
ZmanjšajtepretokSTV.
Znižajtenastavitevtemperatureali
povečajtetemperaturodovodadaljinskega
ogrevanja.
16
DEN-GT
VI.GP .W4.36/LSI40250
DanfossHeating
VodnikdelovanjaTermixVMTD-FMIX-I
7.3Odpravanapakogrevanja
NapakaMorebitenvzrok
Premaloaliničtoplote.Vkrogudaljinskegaogrevanjaali
ogrevalnemkrogu(radiatorskem
krogotoku)ječistilnikoszamašen.
Filtertoplotnegaštevcaalikroga
daljinskegaogrevanjajezamašen.
Vregulatorjudiferenčnegatlakajeprišlo
donapakealipajenarobenastavljen.
Napakatipala–alipajevohišjeventila
mordaprišlaumazanija.
Morebitnasamodejnaregulacijajenarobe
nastavljenaalipoškodovana–verjeten
izpadelektričneenergije.
Črpalkajeprenehaladelovati.
Hitrostvrtenjačrpalkejeprenizka.Povišajtehitrostvrtenjačrpalke.
Radiatorskikrogotokprikazujeupadtlaka,
kijenižjiodpriporočenegadelovnega
tlaka.
Vsistemusozračnižepi.
Omejitevtemperaturepovratkaje
nastavljenaprenizko.
Poškodovaniradiatorskiventili.
Vzgradbisetoplotaneenakomerno
porazdeli,kersoventilizahidravlično
uravnoteženjenapačnonastavljenialipa
splohnisonameščeni.
Premercevi,kivodidopodpostaje,je
premajhenalipajeodcepnacevpredolga.
Toplotaseneenakomernoporazdeli.
Temperaturadovodadaljinskegaogrevanja
jeprevisoka.
Vsistemusozračnižepi.
Napačnanastavitevmorebitnesamodejne
regulacijealitermostata.
Napakaregulatorja.Regulatorseneodziva
nanačin,kijenavedenvnavodilih.
Napakatipalanatermostatubrezpomožne
energije.
Rešitev
Očistitečistilnekose.
Očistitelter(poposvetuzupraviteljem
toplarne).
Preveritedelovanjeregulatorja
diferenčnegatlaka;popotrebiočistite
sedežventila.
Preveritedelovanjetermostatainpo
potrebiočistitesedežventila.
Preverite,alijenastavitevregulatorja
pravilna–preglejteločenanavodila.
Preveritenapajanje.Motorzačasno
nastavitena»ročno«regulacijo–oglejtesi
navodilavrazdelkusamodejneregulacije.
Preverite,aliječrpalkapriključenana
napajanjeinalisevrti.Preverite,alijev
ohišjučrpalkeujetzrak–oglejtesipriročnik
črpalke.
Sistemnapolnitezvodoinpopotrebi
preveritedelovanjeraztezneposode.
Instalacijotemeljitoodzračite.
Prilagoditegledenanavodila.
Preveriteinzamenjajte.
Prilagoditealinamestiteventileza
hidravličnouravnoteženje.
Preveritedimenzijecevi.
Instalacijotemeljitoodzračite.
Prilagoditesamodejnoregulacijo–oglejte
sinavodilazasamodejnoregulacijo.
Obrnitesenaizdelovalcasamodejnih
regulatorjevalizamenjajteregulator.
Zamenjajtetermostataliletipalo.
DanfossHeating
VI.GP .W4.36/LSI40250
DEN-GT
17
VodnikdelovanjaTermixVMTD-FMIX-I
Temperaturadovodadaljinskegaogrevanja
jeprenizka.
Napačnanastavitevmorebitnesamodejne
regulacije.
Napakaregulatorja.Regulatorseneodziva
nanačin,kijenavedenvnavodilih.
Napakatipalanatermostatubrezpomožne
energije.
Napačnapostavitevalivgradnjatipala
zunanjetemperature.
Čistilnikosjezamašen.
Temperaturapovratkadaljinskega
ogrevanjajeprevisoka.
Ogrevalnapovršinajepremajhnaalipa
soradiatorji,vprimerjavistoplotnimi
izgubamistavbe,premajhni.
Obstoječaogrevalnapovršinajeslabo
uporabljena.Napakatipalanatermostatu
brezpomožneenergije.
Sistemjeenocevni.
Tlakčrpalkejeprevisok.
Vsistemujezrak.Odzračitesistem.
Poškodovanialinarobenastavljeni
radiatorskiventili.Enocevnisistemi
potrebujejoposebneenocevneradiatorske
ventile.
Velektromotornemventilualiregulatorju
diferenčnegatlakajeumazanija.
Elektromotorniventil,tipaloalisamodejni
regulatorjepoškodovan.
Elektronskiregulatornipravilnonastavljen.Prilagoditegledenanavodila.
Glasnodelovanjesistema.Tlakčrpalkejeprevisok.
Toplotnaobremenitevjeprevisoka.Elektromotorniventil,tipaloalielektronski
regulatorjepoškodovan.
Prilagoditesamodejnoregulacijo–oglejte
sinavodilazasamodejnoregulacijo.
Pokličiteizdelovalcasamodejneregulacije
alizamenjajteregulator.
Zamenjajtetermostataliletipalo.
Prilagoditemestotipalazunanje
temperature.
Očistitečistilnikos.
Povečajteskupnoogrevalnopovršino.
Zagotovite,dasetoplotaenakomerno
porazdelipoceliogrevalnipovršini
–odpritevseradiatorjevsistemuin
poskrbite,dasenebodosegrelinadnu.
Zelopomembnoje,datemperaturo
dovodavradiatorjeohranjatenanajnižji
možniravni,pritempanežrtvujete
svojegaudobja.
Sistemmoraimetitakoelektronske
regulatorjekottipalapovratka.
Črpalkonastavitenanižjovrednost.
Preveriteinnastaviteoz.zamenjajte.
Preveriteinočistite.
Preveriteinzamenjajte.
Črpalkonastavitenanižjovrednost.
Preveriteinzamenjajte.
18
7.4Razgradnja
DEN-GT
VI.GP .W4.36/LSI40250
Razgradnja
Taizdelekmoratepredrecikliranjemali
odstranjevanjemrazstavitiinnjegovesestavne
deleodstranitiločenomedrazličneskupineodpadkov,
čejetolemogoče.
Upoštevatimoratelokalnepredpise,kiurejajoravnanje
zodpadki.
DanfossHeating
VodnikdelovanjaTermixVMTD-FMIX-I
8.0Izjava
8.1Izjavaoskladnosti
Kategorija0zelektričnoopremo
DanfossHeating
VI.GP .W4.36/LSI40250
DEN-GT
19
VodnikdelovanjaTermixVMTD-FMIX-I
ProducedbyDanf ossA/S©04/2017
Loading...
