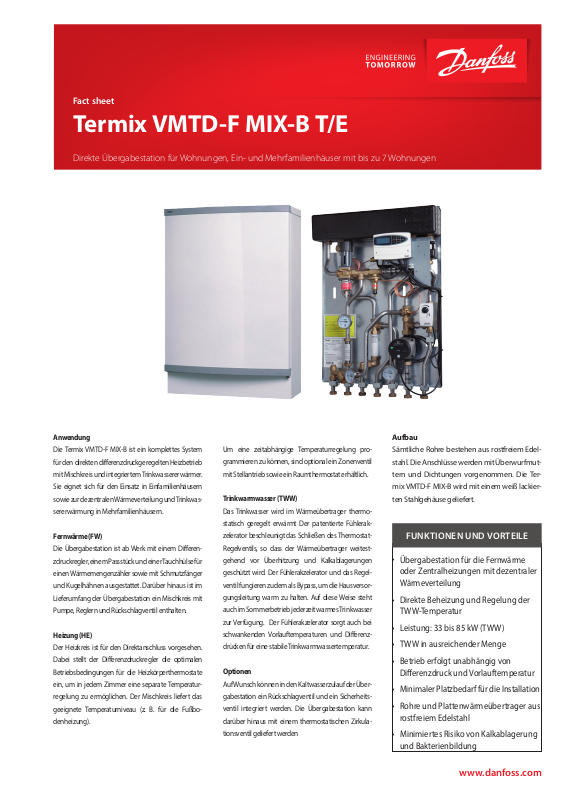

Fact sheet
Termix VMTD-F MIX-B T/E
Direkte Übergabestation für Wohnungen, Einund Mehrfamilienhäuser mit bis zu 7 Wohnungen
Anwendung
Die Termix VMTD-F MIX-B ist ein komplettes System für den direkten differenzdruckgeregelten Heizbetrieb mitMischkreisundintegriertemTrinkwassererwärmer. Sie eignet sich für den Einsatz in Einfamilienhäusern sowie zur dezentralenWärmeverteilung undTrinkwassererwärmung in Mehrfamilienhäusern.
Fernwärme(FW)
Die Übergabestation ist ab Werk mit einem Differenzdruckregler,einemPassstückundeinerTauchhülsefür einenWärmemengenzähler sowie mit Schmutzfänger und Kugelhähnen ausgestattet. Darüber hinaus ist im Lieferumfang der Übergabestation ein Mischkreis mit Pumpe, Reglern und Rückschlagventil enthalten.
Heizung(HE)
Der Heizkreis ist für den Direktanschluss vorgesehen. Dabei stellt der Differenzdruckregler die optimalen Betriebsbedingungen für die Heizkörperthermostate ein, um in jedem Zimmer eine separate Temperaturregelung zu ermöglichen. Der Mischkreis liefert das geeignete Temperaturniveau (z. B. für die Fußbo denheizung).
Um eine zeitabhängige Temperaturregelung programmieren zu können, sind optional ein Zonenventil mit Stellantrieb sowie ein Raumthermostat erhältlich.
Trinkwarmwasser(TWW)
Das Trinkwasser wird im Wärmeübertrager thermostatisch geregelt erwärmt Der patentierte Fühlerakzelerator beschleunigt das Schließen des ThermostatRegelventils, so dass der Wärmeübertrager weitestgehend vor Überhitzung und Kalkablagerungen geschützt wird. Der Fühlerakzelerator und das Regelventil fungieren zudem als Bypass, um die Hausversor gungsleitung warm zu halten. Auf diese Weise steht auch im Sommerbetrieb jederzeit warmesTrinkwasser zur Verfügung. Der Fühlerakzelerator sorgt auch bei schwankenden Vorlauftemperaturen und Differenz drücken für eine stabileTrinkwarmwassertemperatur.
Optionen
AufWunsch können in den Kaltwasserzulauf der Übergabestation ein Rückschlagventil und ein Sicherheitsventil integriert werden. Die Übergabestation kann darüber hinaus mit einem thermostatischen Zirkulationsventil geliefert werden
Aufbau
Sämtliche Rohre bestehen aus rostfreiem Edelstahl. Die Anschlüsse werden mit Überwurfmuttern und Dichtungen vorgenommen. Die Termix VMTD-F MIX-B wird mit einem weiß lackierten Stahlgehäuse geliefert.
FUNKTIONEN UND VORTEILE
•Übergabestation für die Fernwärme oder Zentralheizungen mit dezentraler Wärmeverteilung
•Direkte Beheizung und Regelung der TWW-Temperatur
•Leistung: 33 bis 85 kW (TWW)
•TWW in ausreichender Menge
•Betrieb erfolgt unabhängig von Differenzdruck und Vorlauftemperatur
•Minimaler Platzbedarf für die Installation
•Rohre und Plattenwärmeübertrager aus rostfreiem Edelstahl
•Minimiertes Risiko von Kalkablagerung und Bakterienbildung
www.danfoss.com
SCHALTPLAN (BEISPIEL) |
|
|
|
|
|
|
B |
TWW-Plattenwärmeübertrager |
|
|
|
F |
Elektronischer Regler |
|
TWW |
|
2 |
Rückschlagventil |
|
|
|
7 |
Thermostatventil |
|
WWZ |
|
9 |
Schmutzfänger |
|
|
10 |
Umwälzpumpe |
||
|
|
|||
KW |
|
11 |
Zirkulationspumpe Warmwasser |
|
|
14 |
Tauchhülse, Wärmemengenzähler |
||
|
|
|||
|
|
16 |
Außentemperaturfühler |
|
KW |
|
18 |
Thermometer |
|
|
19 |
Anlegefühler |
||
|
|
21 |
Separat zu bestellen |
|
FW- |
HE- |
24 |
Lose mitgeliefert |
|
27 |
Stellantrieb |
|||
Vorlauf |
||||
Vorlauf |
29 |
Motordurchgangsventil |
||
|
||||
|
|
31 |
Differenzdruckregler |
|
|
|
39 |
Anschluss geschlossen |
|
FW- |
HE- |
41A |
Passstück, Kaltwasserversorgung: |
|
|
3/4” x 110 mm |
|||
Rücklauf |
|
|||
Rücklauf |
41B |
Passstück, Wärmemengenzähler: |
||
|
||||
|
|
|
3/4” x 110 mm |
Technische Daten: |
|
|
Anschlüsse: |
|
|
Nenndruck: |
PN 10 |
|
1 |
Fernwärme Vorlauf (FW) |
|
Fernwärme-Vorlauftemperatur: Tmax |
= 120 °C |
2 |
Fernwärme Rücklauf (FW) |
||
Statischer Druck (KW): |
pmin |
= 0,5 bar |
3 |
Kaltwasser Eingang (KW) |
|
Hartlötwerkstoff (HEX): |
Kupfer |
4 |
Kaltwasser Ausgang (KW) |
||
|
|
|
5 |
Trinkwarmwasser (TWW) |
|
|
|
|
6 |
Heizung Vorlauf (HE) |
|
Gewicht inkl. Abdeckung: 25 kg |
|
7 |
Heizung Rücklauf (HE) |
|
|
|
(inkl. |
|
|
|
|
|
Verpackung) |
|
|
|
|
Abdeckung: |
weiß lackiertes |
|
|
|
|
|
Stahlblech |
|
|
|
|
Abmessungen (mm): |
|
|
|
|
|
Ohne Abdeckung: |
H 780 x B 528 x T 150 |
|
|
|
|
Mit Abdeckung: |
H 780 x B 540 x T 242 |
|
|
|
|
|
|
|
Anschlussgrößen: |
|
|
|
|
|
FW + HE: |
G ¾”(IG): |
|
|
|
|
KW + TWW: |
G ¾”(IG) |
Optionen:
•Montageschiene mit Kugelhähnen
•Sicherheitsventil und Rückschlagventil (10 bar)
•Thermostat-Zirkulationsset
•Pumpenset für die Warmwasserzirkulation
•Kugelhahn-Set
•Weisslackierte Stahlblechverkleidung
TWW: LEISTUNGSBEISPIELE: 10 °C/50 °C
Übergabe |
WW |
Vorlauf |
Rücklauf |
Druckverlust |
Durchfluss, |
|
station |
Leistung |
Primär |
Primär |
Primär* |
sekundär |
|
Typ VMTD-F |
kW |
°C |
°C |
kPa |
l/min |
|
MIX-B-1 |
33** |
60 |
20 |
25 |
13,5 |
|
40 |
70 |
20 |
25 |
15,1 |
||
|
||||||
MIX-B-2 |
50** |
60 |
20 |
40 |
20,5 |
|
58 |
70 |
20 |
40 |
20,8 |
||
|
||||||
MIX-B-3 |
65** |
60 |
20 |
40 |
20,5 |
|
75 |
70 |
20 |
40 |
20,8 |
||
|
||||||
MIX-B-4 |
68** |
60 |
20 |
30 |
27,6 |
|
85 |
70 |
20 |
30 |
28,7 |
||
|
*Ohne Wärmemengenzähler
**Bei 10°C / 45°C
HE: LEISTUNGSBEISPIELE
Übergabe |
WW |
Vorlauf |
Rücklauf |
Druckverlust |
Durchfluss, |
Durchfluss, |
|||
station |
Leistung |
primär |
primär |
primär* |
primär |
sekundär |
|||
Typ VMTD-F |
kW |
°C |
°C |
|
kPa |
l/h |
l/h |
||
|
|
20 |
75/40 |
40/65 |
40 |
|
490 |
688 |
|
MIX-B-1/2 |
20 |
80/45 |
45/70 |
40 |
|
490 |
688 |
||
|
|
20 |
90/50 |
50/70 |
32 |
|
430 |
860 |
|
|
|
15 |
75/30 |
30/40 |
17 |
|
286 |
1289 |
|
MIX-B-1/2 |
15 |
80/30 |
30/40 |
15 |
|
258 |
1289 |
||
|
|
15 |
90/30 |
30/40 |
12 |
|
215 |
1289 |
|
|
|
30 |
75/40 |
40/65 |
38 |
|
735 |
1032 |
|
MIX-B-3/4 |
30 |
80/45 |
45/70 |
38 |
|
735 |
1032 |
||
|
|
30 |
90/50 |
50/70 |
30 |
|
645 |
1290 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
© Danfoss | DHS-SRMT/ PL | 2016. 02 |
|
|
|
|
|
|
|
|
|
|
VL.IE.B2.03 |
