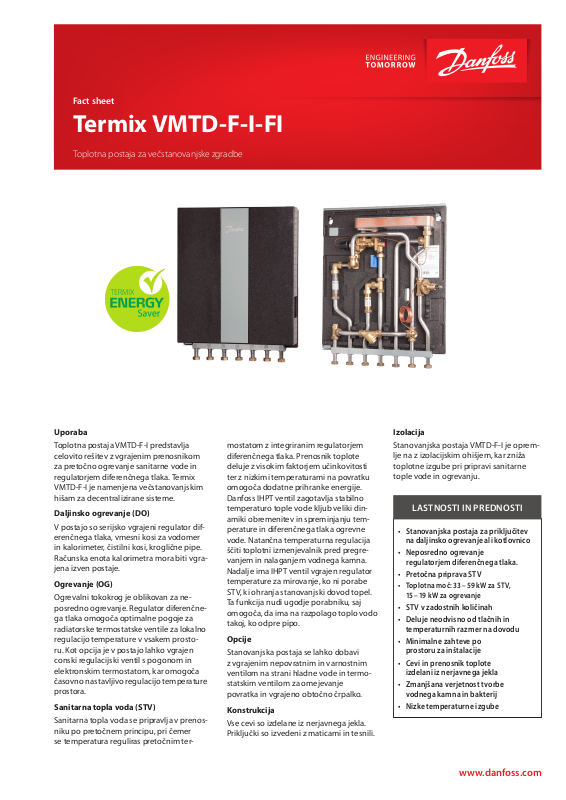

Fact sheet

Termix VMTD-F-I-FI

Toplotna postaja za večstanovanjske zgradbe

Uporaba

Toplotna postaja VMTD-F-I predstavlja celovito rešitev z vgrajenim prenosnikom za pretočno ogrevanje sanitarne vode in regulatorjem diferenčnega tlaka. Termix VMTD-F-I je namenjena večstanovanjskim hišam za decentralizirane sisteme.

Daljinsko ogrevanje (DO)

V postajo so serijsko vgrajeni regulator diferenčnega tlaka, vmesni kosi za vodomer in kalorimeter, čistilni kosi, kroglične pipe. Računska enota kalorimetra mora biti vgrajena izven postaje.

Ogrevanje (OG)

Ogrevalni tokokrog je oblikovan za neposredno ogrevanje. Regulator diferenčnega tlaka omogoča optimalne pogoje za radiatorske termostatske ventile za lokalno regulacijo temperature v vsakem prostoru. Kot opcija je v postajo lahko vgrajen conski regulacijski ventil s pogonom in elektronskim termostatom, kar omogoča časovno nastavljivo regulacijo temperature prostora.

Sanitarna topla voda (STV)

Sanitarna topla voda se pripravlja v prenosniku po pretočnem principu, pri čemer se temperatura reguliras pretočnim ter-

mostatom z integriranim regulatorjem diferenčnega tlaka. Prenosnik toplote deluje z visokim faktorjem učinkovitosti ter z nizkimi temperaturami na povratku omogoča dodatne prihranke energije. Danfoss IHPT ventil zagotavlja stabilno temperaturo tople vode kljub veliki dinamiki obremenitev in spreminjanju temperature in diferenčnega tlaka ogrevne vode. Natančna temperaturna regulacija ščiti toplotni izmenjevalnik pred pregrevanjem in nalaganjem vodnega kamna. Nadalje ima IHPT ventil vgrajen regulator temperature za mirovanje, ko ni porabe STV, ki ohranja stanovanjski dovod topel. Ta funkcija nudi ugodje porabniku, saj omogoča, da ima na razpolago toplo vodo takoj, ko odpre pipo.

Opcije

Stanovanjska postaja se lahko dobavi z vgrajenim nepovratnim in varnostnim ventilom na strani hladne vode in termostatskim ventilom za omejevanje povratka in vgrajeno obtočno črpalko.

Konstrukcija

Vse cevi so izdelane iz nerjavnega jekla. Priključki so izvedeni z maticami in tesnili.

Izolacija

Stanovanjska postaja VMTD-F-I je opremlje na z izolacijskim ohišjem, kar zniža toplotne izgube pri pripravi sanitarne tople vode in ogrevanju.

LASTNOSTI IN PREDNOSTI

• Stanovanjska postaja za priključitev na daljinsko ogrevanje ali kotlovnico

• Neposredno ogrevanje regulatorjem diferenčnega tlaka.

• Pretočna priprava STV

• Toplotna moč: 33 – 59 kW za STV, 15 – 19 kW za ogrevanje

• STV v zadostnih količinah

• Deluje neodvisno od tlačnih in temperaturnih razmer na dovodu

• Minimalne zahteve po prostoru za inštalacije

• Cevi in prenosnik toplote izdelani iz nerjavnega jekla

• Zmanjšana verjetnost tvorbe vodnega kamna in bakterij

• Nizke temperaturne izgube

www.danfoss.com

PRIMER VEZALNE SHEME

STV

Cirk.

SHV v stanovanje

SHV

iz vodovoda

DO dovod

41A

B Prenosnik toplote 9 Čistilni kos 14 Tulijka tipala toplotnega števca 31 Regulator diferenčnega tlaka 39 Zaprt priključek

41A Vmesni kos, vodomer ¾” × 80 mm 41B Vmesni kos, toplotni števec ¾” × 110 mm 63 Filter 74 IHPT

OG dovod

Do povratek

41B

Tehnični podatki:

Nominalni tlak: PN16 DO-temp. dovoda: Tmax = 120 °C SHV- statični tlak: pmin = 1 bar Material za lotanje (HEX): baker

Masa, vklj. z izolacijo: 20 kg Izolacijsko ohišje: antracitno siv

Dimenzije (mm):

Z izolacijo (nadometna vgradnja) H 800 × W 540 × D 242 mm Brez pokrova: H 745 × W 528 × D 110 mm

STV: PRIMER TOPLOTNIH MOČI

CAPACITY, WEIGHT AND DIMENSIONS

Tip postaje

STV moč

Priključki:

1 Daljinsko ogrevanje (DO) dovod 2 Daljinsko ogrevanje (DO)povratek 3 Hladna voda iz vodovoda (SHV) 4 Sanitarna hladna voda (SHV) 5 Sanitarna topla voda (STV) 6 Ogrevanje (OG) dovod 7 Ogrevanje (OG) povratek

Dovod

primar °C

Povratek

primar °C

STP °C

OG povratek

Dimenzije priključkov:

DO + OG: G ¾” (notranji navoj) SHV + STV: G ¾” (notranji navoj)

Opcije:

• Montažna letev s krogličnimi pipami

• Varnostni ventil in nepovratni ventil (10 bar)

• Termostatski set za cirkulacijo

• Sobni termostat

• Conski ventil s pogonom

• Priključek za cirkulacijo STV

• Cirkulacijska črpalka (vgrajena izven postaje)

• Termometer

• Kroglične pipe

Padec tlaka

primar kPa

STP Pretok

sekundar l/h

32,3 60 19,8 10/45 22 13, 3

VMTD-F-I-1

40,3 60 20,7 10/45 32 16,6

42 70 17,3 10/50 20 13,2 53 70 18,5 10/50 39 19,8

32,3 55 21,9 10/45 22 13,3

38 55 22,2 10/45 30 15,7

VMTD-F-I-2

32,3 60 19,6 10/45 18 13, 3

47 60 19,6 10/45 32 19,4 43 70 16,6 10/50 20 14, 3 61 70 16,9 10/50 33 21,3
