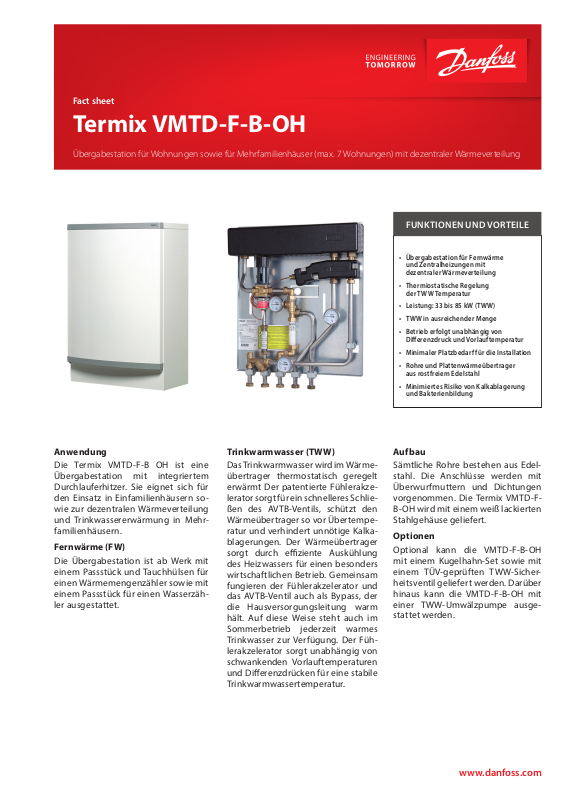

Fact sheet
Termix VMTD-F-B-OH
Übergabestation für Wohnungen sowie für Mehrfamilienhäuser (max. 7 Wohnungen) mit dezentraler Wärmeverteilung
FUNKTIONEN UND VORTEILE
•• Übergabestation für Fernwärme und Zentralheizungen mit dezentraler Wärmeverteilung
•• Thermiostatische Regelung der TWW Temperatur
•• Leistung: 33 bis 85 kW (TWW) •• TWW in ausreichender Menge
•• Betrieb erfolgt unabhängig von Differenzdruck und Vorlauftemperatur
•• Minimaler Platzbedarf für die Installation
•• Rohre und Plattenwärmeübertrager aus rostfreiem Edelstahl
•• Minimiertes Risiko von Kalkablagerung und Bakterienbildung
Anwendung
Die Termix VMTD-F-B OH ist eine Übergabestation mit integriertem Durchlauferhitzer. Sie eignet sich für den Einsatz in Einfamilienhäusern sowie zur dezentralen Wärmeverteilung und Trinkwassererwärmung in Mehrfamilienhäusern.
Fernwärme (FW)
Die Übergabestation ist ab Werk mit einem Passstück und Tauchhülsen für einen Wärmemengenzähler sowie mit einem Passstück für einen Wasserzähler ausgestattet.
Trinkwarmwasser (TWW)
Das Trinkwarmwasser wird im Wärmeübertrager thermostatisch geregelt erwärmt Der patentierte Fühlerakzelerator sorgt für ein schnelleres Schließen des AVTB-Ventils, schützt den Wärmeübertrager so vor Übertemperatur und verhindert unnötige Kalkablagerungen. Der Wärmeübertrager sorgt durch effiziente Auskühlung des Heizwassers für einen besonders wirtschaftlichen Betrieb. Gemeinsam fungieren der Fühlerakzelerator und das AVTB-Ventil auch als Bypass, der die Hausversorgungsleitung warm hält. Auf diese Weise steht auch im Sommerbetrieb jederzeit warmes Trinkwasser zur Verfügung. Der Fühlerakzelerator sorgt unabhängig von schwankenden Vorlauftemperaturen und Differenzdrücken für eine stabile Trinkwarmwassertemperatur.
Aufbau
Sämtliche Rohre bestehen aus Edelstahl. Die Anschlüsse werden mit Überwurfmuttern und Dichtungen vorgenommen. Die Termix VMTD-F- B-OH wird mit einem weiß lackierten Stahlgehäuse geliefert.
Optionen
Optional kann die VMTD-F-B-OH mit einem Kugelhahn-Set sowie mit einem TÜV-geprüften TWW-Sicher- heitsventil geliefert werden. Darüber hinaus kann die VMTD-F-B-OH mit einer TWW-Umwälzpumpe ausgestattet werden.
www.danfoss.com
SCHALTPLAN (BEISPIEL)
TWW |
|
|
B |
TWW-Plattenwärmeübertrager |
|
|
|
|
|||
WWZ |
|
|
2 |
Rückschlagventil |
|
|
|
7 |
Thermostatventil |
||
|
|
|
|||
|
|
|
9 |
Schmutzfänger |
|
KW |
|
|
11 |
TWW-Pumpe |
|
|
|
14 |
Tauchhülse, Wärmemengenzähler |
||
|
|
|
|||
|
|
|
18 |
Thermometer |
|
|
|
|
21 |
Separat zu bestellen |
|
KW |
|
|
39 |
Anschluss geschlossen |
|
|
|
|
41A |
Passstück, Kaltwasserversorgung: 3/4” × 110 mm |
|
|
|
|
41B |
Passstück, Wärmemengenzähler: 3/4” × 110 mm |
|
FW |
|
|
|
|
|
Vorlauf |
|
|
|
|
|
FW |
|
|
|
|
|
Rücklauf |
|
|
|
|
|
Technische Daten: |
|
|
Abmessungen (mm): |
Anschlüsse: |
|
Nenndruck: |
PN 10 |
|
Ohne Abdeckung: |
1 |
Umwälzpumpe (optional) |
Fernwärme- |
|
|
H 640 × B 528 × T 110 (150) mm |
2 |
Fernwärme Vorlauf (FW) |
Vorlauftemperatur: |
Tmax |
= 120 °C |
Mit Abdeckung (wandhängende Ausführung): |
3 |
Fernwärme Rücklauf (FW) |
Statischer Druck (KW): |
pmin |
= 0,5 bar |
H 800 × B 540 × T 242 mm |
4 |
Kaltwasser Eingang (KW) |
Hartlötwerkstoff (HEX): |
Kupfer |
Mit Abdeckung (Einbauausführung): |
5 |
Kaltwasser Ausgang (KW) |
|
Gewicht inkl. Abdeckung: |
20 kg |
|
H 915-980 × B 610 × T 110 mm |
6 |
Trinkwarmwasser (TWW) |
|
H 915-980 × B 610 × T 150 mm |
Anschlussgrößen: |
|||
|
(inkl. Verpackung) |
||||
|
|
||||
Abdeckung: |
weiß lackiertes |
|
Stahlblech |
FW: |
G ¾” (IG) |
KW + TWW: |
G ¾” (IG) |
Optionen:
•Abdeckung aus weiß lackiertem Edelstahl (Einbauausführung)
•Abdeckung aus weiß lackiertem Edelstahl (wandhängende Ausführung)
•Sicherheitsventil und Rückschlagventil (10 bar)
•Pumpenset für die Warmwasserzirkulation
•Kugelhahn-Set
TWW: LEISTUNGSBEISPIELE
Übergabestation |
TWW |
Vorlauf |
Rücklauf |
KWW / TWW |
Druckverlust |
Durchfluss, |
|
Leistung |
primär |
primär |
primär |
sekundär |
|||
Typ |
[°C] |
||||||
[kW] |
[°C] |
[°C] |
[*kPa] |
[l/h] |
|||
|
|
||||||
|
|
|
|
|
|
|
|
VMTD-F-1 |
33 |
60 |
20 |
10 / 45 |
25 |
810 |
|
40 |
70 |
20 |
10 / 50 |
25 |
903 |
||
|
|||||||
VMTD-F-2 |
50 |
60 |
20 |
10 / 45 |
40 |
1228 |
|
58 |
70 |
20 |
10 / 50 |
40 |
1247 |
||
|
|||||||
VMTD-F-3 |
65 |
60 |
20 |
10 / 45 |
35 |
1597 |
|
75 |
70 |
20 |
10 / 50 |
35 |
1612 |
||
|
|||||||
VMTD-F-4 |
68 |
60 |
20 |
10 / 45 |
30 |
1653 |
|
85 |
70 |
20 |
10 / 50 |
30 |
1722 |
||
|
*ohne Wärmemengenzähler
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
