Danfoss VM 2, VB 2 Data sheet [pl]

Arkusz informacyjny
Zawory odciążone hydraulicznie (PN 25)
VM 2 – zawór 2-drogowy z gwintem zewnętrznym VB 2 – zawór 2-drogowy z kołnierzem
Opis
VM 2 VB 2
Zamawianie
Przykład: Zawór 2-drogow y VM 2; DN 15; kVS 1,6; PN 25; t zewnętrzny
- 1× zawór VM 2 DN 15 Nr kat.: 065 B2014
Opcja:
- 1× złączki
Nr kat.: 003H6908
150°C; gwint
maks.
Zawory VM 2 i VB 2 są dwudrogowymi zaworami przeznaczonymi do pracy z elektrycznymi siłownikami firmy Danfoss AMV(E) 10, AMV(E) 20, AMV(E) 30 lub elektrycznymi siłownikami firmy Danfoss ze sprężynową funkcją bezpieczeństwa AMV(E)13, AMV(E)23 oraz AMV(E)33.
Zawory VM2 i VB2 głównie są zalecane do zastosowania w najbardziej wymagających warunkach, w układach:
- ciepłowniczych;
- ogrzewania;
- przygotowania CWU z przepływowym wymiennikiem ciepła lub zasobnikiem, gdzie zapewniają długą i bezproblemową eksploatację.
Cechy:
• Charakterystyka typu split opracowana dla najbardziej wymagających aplikacji
• Wysokie ciśnienie różnicowe zamknięcia p z małogabarytowymi siłownikami
• Kilka wartości kVS
VM 2 (gwint zewn.)
Gwint zewn. k
ISO 228/1 (m3/h) (mm)
0,25 5 065 B2010
0,4 5 0 65B 2011
0,63 5 06 5B2012
15 G ¾ A
20 G 1 A
25 G 1¼ A
G 1½ A 10 7 065 B2018
32
G 1⁄ A 10 7 065B2029 40 G 2 A 16 10 065 B2019 50 G 2½ A 25 10 065B2020
1,0 5 06 5B2013 1,6 5 06 5B2014 2,5 5 06 5B2015 4,0 5 065B2026 4,0 5 065 B2016 6,3 7 065B2027 6,3 5 06 5B20 17 8,0 5 065B2028
Skok
VS
Nr kat.
• Połączenia na zatrzask zapewniające łatwe połączenie mechaniczne z siłownikiem
• Zakres regulacji min. 50:1
Zalety:
• Szybka i stabilna regulacja
Większy komfort dzięki stałej temperaturze CWU
• Oszczędność energii dzięki stabilnej regulacji
• Dłuższa żywotność komponentów dzięki mniejszym wahaniom temperatury
Dane podstawowe:
• DN 15-50
• kVS 0,25–40 m3/h
• PN 25
• Temperatura:
- czynnik: woda obiegowa/wodny roztwór glikolu do 30%:
2–150°C
• Króćce:
- gwint zewnętrzny,
- kołnierz
VB 2 (kołnierz)
1)
k
15
20 6,3 5 065B2057 25 10 7 065B2058 32 16 10 065B2059 40 25 10 065B2060 50 40 10 065B2061
1)
kVS zgodnie z VDI/VDE 2173
VS
(m3/h) (mm)
0,25 5 065B2050
0,4 5 065B2051
0,63 5 065B2052
1,0 5 065B2053 1,6 5 065B2054 2,5 5 065B2055 4,0 5 065B2056
Skok
Nr kat.
© Danfoss | 2017.07
ED.LH.M4.49 | 1
Arkusz informacyjny VM 2, VB 2
Zamawianie (ciąg dalszy)
Dane techniczne
Części zapasowe do VM 2
Rozmiar zaworu Nr kat.
DN 15/1,0 065B2033 DN 15/1,6 065B2034 DN 15/ 2,5 065B2035 DN 15/4,0 065B2036
Wkład zaworu
DN 20/4,0 065B2036 DN 20/6, 3 065B2037 DN 25/6, 3 065B2037 DN 25/8,0 065B2041 DN 32 /10 065B2038 DN 4 0/16 065B2039 DN 50/25 065B2040
Akcesoria do VM 2 (zestaw 2 złączek)
Gwint
DN
zewn.
ISO 228/1
15 G ¾ A 003H6908 003H6902 20 G 1 A 003H6909 0 03H6903 25 G 1¼ A 0 03H6910 003H690 4 32 G 1⁄ A 0 03 H69 11 32 G 1½ A 003 H6914 40 G 2 A 065B2006 065B2004 50 G 2½ A 065B2007 065B2005
1)
złączki d o wspawania (stal), gwint zewn. (mosiądz)
2)
do zaworu o nr kat. 0 65B2029 (G 1⁄ A)
3)
do zaworu o nr kat. 0 65B2018 (G 1½ A)
Złączki do
wspawania
1)
Nr kat. Nr kat.
2)
3)
Części zapasowe do VB 2
Dławica
Średnica nominalna
Wartość k
VS
Skok
Zakres regulacji > 50:1
Charakterystyka regulacji typu split
Współczynnik kawitacji „z” ≥ 0,5
Wyciek wg IEC 534 max. 0,05% of k
Ciśnienie nominalne
Czynnik Woda obiegowa/wodny roztwór glikolu do 30%
pH czynnika Min. 7, max. 10
Temperatura czynnika
Króćce
Materiały VM2 VB2
Korpus zaworu Czerwony brąz (Rg 5) Żeliwo sferoidalne
Obudowa zaworu -
Grzybek, gniazdo i trzpień zaworu Stal nierdzewna
Uszczelnienie dławicy O-ring EPDM
Rozmiar zaworu Nr kat.
DN 15- 50 065B2070
VM 2
m3/h 0,25 0,40 0,63 1,0 1,6 2,5 4,0
VB 2 6,3 10 16 25 40
VM 2
mm 5
VB 2 5 7 10
PN
°C
VM 2
VB 2
15 20 25 32 40 50
4,0 6,3 6,3 8,0 10 16 25
5 7 5 5 7 10
VS
25
2 … 150
Gwint zewn. zg. z ISO 228-1
Kołnier z PN 25 zg. z EN 1092-2
EN-GJS-400-18-LT (GGG 40.3)
Złączki z gwintem
zewn.
003H6905 003H6906
1)
2)
3)
2 | © Danfoss | 2017.07
max. Δp zamknięcia VM 2
Typ
VM 2
DN k
(mm) (m3/h) (bar) (bar)
VS
15 0,25-4,0 16 16
20 4,0 25 25
20 6,3 16 25
25 6,3 16 25
25 8,0 16 25
32 10 16 25
40 16 - 16
50 25 - 16
AMV(E) 10/13 AMV(E) 20/23, 30/33
max. Δp zamknięcia VB 2
Typ
VB 2
DN k
(mm) (m3/h) (bar) (bar) 15-25 0, 25-10 16 16
32-50 16-40 - 16
VS
Maks. ciśnienie zamykania: 16 lub 25 barów (patrz tabela powy żej) zależy od konfiguracji zawór i siłownik. Maks. ciśnienie zamknięcia oznacza, że zawór jest zamknięty przy ciśnieniu, realizowanym po zamknięciu zaworu. Maks. ciśnienie robocze: 12 Bar (zalecane 4 bar, aby uniknąć wysoki poziom hałasu i kawitacja). Max. ciśnienie robocze oznac za, że w całym zakresie skoku zaworu nie nastąpi zasysanie, a zawór może zamykać pr zepły w przy tym ciśnieniu z pozycji otwartej.
AMV(E) 10/13 AMV(E) 20/23, 30/33
ED.LH.M4.49
Arkusz informacyjny VM 2, VB 2
przepływ
skok
Zasady zastosowania
Wykres zależności ciśnienia od temperatury
Charakterystyka typu split
Układ przygotowania CWU z wymiennikiem ciepła Aplikacja grzewcza, węzeł cieplny pośredniego systemu
ogrzewania
EN-GJS-400 -18-LT (GGG 40.3) PN 25 CuSn5ZnPb (Rg5) PN 25
Maksymalne dopuszczalne ciśnienie robocze w funkcji temperatury czynnika (zg. z EN 1092-2 oraz EN 1092-3).
Szybka i stabilna regulacja również dla małych przepływów. Mniejsze wahania temperatury.
Złomowanie Przed złomowaniem zawór należy rozłożyć na
części i posortować na różne grupy materiałowe.
© Danfoss | 2017.07 | 3
Arkusz informacyjny VM 2, VB 2
Dobór
max
p
VM 2
max
p
4 | © Danfoss | 2017.07
VB 2
ED.LH.M4.49
Arkusz informacyjny VM 2, VB 2
Dobór (ciąg dalszy)
Przykład
Dane projektowe:
Wielkość przepływu: 0,6 m3/h Spadek ciśnienia w układzie: 20kPa
Znajdź linię poziomą przedstawiającą wielkość przepływu 0,6 m3/h (linia A-A). Autorytet zaworu obliczamy według wzoru:
1p
Autorytet zaworu, a
Gdzie: p1 = spadek ciśnienia na całkowicie
otwartym zaworze
p2 = spadek ciśnienia na pozostałej części
obiegu przy całkowicie otwartym zaworze
W idealnej sytuacji spadek ciśnienia na zaworze powinien równać się spadkowi ciśnienia na pozostałej części obiegu (co daje autorytet równy 0,5):
jeśli: p1 = p2
1p
a
1p2
=
5,0
2p1p
+
W tym przykładzie autorytet zaworu równy 0,5 zostanie uzyskany przy spadku ciśnienia 20 kPa dla tej wielkości przepływu (punkt B). Przecięcie się linii A-A z pionową linią przechodzącą przez punkt B znajduje się pomiędzy dwiema liniami ukośnymi; oznacza to, że nie można dobrać idealnie zwymiarowanego zaworu. Przecięcie się poziomej linii A-A z liniami ukośnymi wyznacza rzeczywisty spadek ciśnienia dla konkretnych zaworów. W rozważanym przypadku zawór o kVS 1,0 dałby spadek ciśnienia 36,0kPa (punkt C):
stąd au toryte t zaworu
Drugi największy zawór o kVS 1,6 dałby spadek ciśnienia 14kPa (punkt D):
stąd au toryte t zaworu
Zasadniczo wybrany zostałby mniejszy zawór (co dałoby autorytet zaworu większy niż 0,5, a tym samym pozwoliłoby na poprawę regulacji). To jednak spowoduje wzrost wymaganego ciśnienia dyspozycyjnego i wymaga sprawdzenia przez projektanta możliwości doboru pompy o odpowiedniej wysokości podnoszenia. Idealny autorytet wynosi 0,5, a preferowany zakres to od 0,4 do 0,7.
36
= =
+
2036
14
= =
+
2014
64,0
41,0
ED.LH.M4.49
© Danfoss | 2017.07 | 5
Arkusz informacyjny VM 2, VB 2
Wymiary
3
H
4
H
VM 2 + AMV(E) 10 VM 2 + AMV(E) 13 VM 2 + AMV(E) 20/30, 23/33
Typ
H1H
VM 2 15 33 70 163 166 17 6 65 139 120 30 G ¾A 0,80
VM 2 20/4,0 33 70 163 166 176 70 154 131 37 G 1A 0,83
VM 2 20/6,3 33 70 163 166 176 70 154 131 37 G 1A 0,83
VM 2 25 38 70 163 16 6 176 75 159 145 46 G 1¼A 0,98
VM 2 32 38 70 163 16 6 176 100 18 4
VM 2 40 38 88 - - 19 4 110 244 200 64 G 2A 2,34
VM 2 50 44 88 - - 194 13 0 298 244 81 G 2½A 3,25
M30 ×1,5
SW
L
1
L
2
L
3
H
2
H4H
3
2
H
1
H
a
L
5
mm
Typ DN
VM 2
L
1
2
(m3/h) 15 0,25-4,0
20 4,0
20 6,3
25 6,3-8,0
32 10
40 16
50 25
L3SW
a
ISO 228/1
177 182 G 1¾A 1, 22
kVS
AMV(E) 10/13
63
G 1½ A 1,18
AMV(E) 20/23;
AMV(E) 30/33
Masa
(kg)
5
H
6 | © Danfoss | 2017.07
G
Ød
L
Wspawane
Ød L
DN
15 ¾ 15 35 0,18
20 1 20 40 0,26
25 1 ¼ 27 40 0,38
32
40 2 40 65 0,90
50 2 ½ 50 82 1,70
G
(“)
mm
1 ½ 35 40 0,48
1 ¾ 37 40 0,48
Masa
(kg)
Złączki z gwintem zewn.Złączki do wspawania
G
L
Z gwint zewn.
DN
G R
15 ¾ ½ 25,5 0,18
20 1 ¾ 28,5 0,26
25 1 ¼ 1 33 0,38
1 ½ 1 ¼ 36,5 0,62
32
1 ¾ 1 ¼ 36,5 0,62
40 2 1 ½ 43 0,90
50 2 ½ 2 55 1,70
L
(mm)
R
Masa
(kg)
ED.LH.M4.49
Arkusz informacyjny VM 2, VB 2
Wymiary (ciąg dalszy)
M30 ×1,5
45°
1
H
DC
L
2
H
d
3

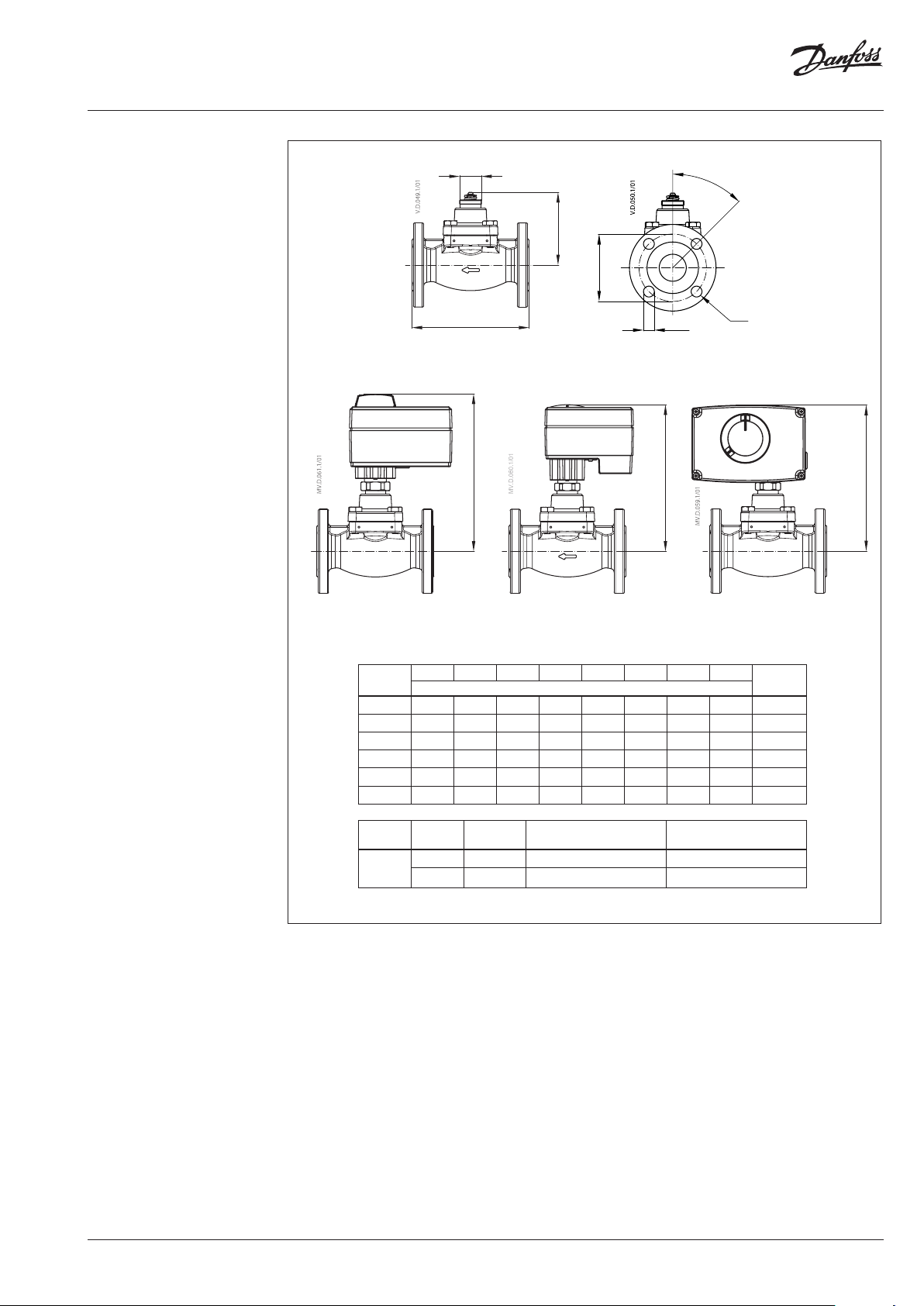

H
n
VB 2 + AMV(E) 10 VB 2 + AMV(E) 13 VB 2 + AMV(E) 20/30, 23/33
H
H
H
H
Typ
VB 2 15
VB 2 20
VB 2 25
VB 2 32
VB 2 40
VB 2 50
1
2
3
L DC d n
4
mm 99 192 195 205 130 65 14 4 3,40
99 192 195 205 150 75 14 4 4,23
99 192 195 205 16 0 85 14 4 4,65
123 - - 229 180 10 0 18 4 8,40
123 - - 229 200 110 18 4 9,24
123 - - 229 230 12 5 18 4 10,91
Masa
(kg)
4
H
ED.LH.M4.49
Typ DN
VB 2
15-2 5 0, 25-10
32-50 16-40
k
VS
(m3/h)
AMV(E) 10/13
AMV(E) 20/23;
AMV(E) 30/33
© Danfoss | 2017.07 | 7
Arkusz informacyjny VM 2, VB 2
