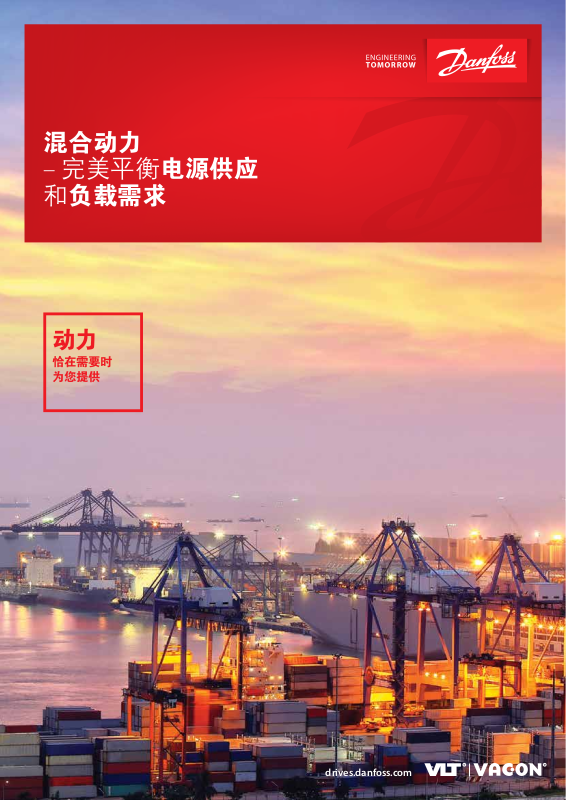

混合动力
– 完美平衡电源供应
和负载需求
动力
恰在需要时
为您提供
drives.danfoss.com
更充分地使用能源
传统的内燃机引擎结合电力系统，
组成“混合”动力总成。在此实例
中，混合动力的优点在于节省燃
料、提高性能和减少排放。
以提高性能
全球的主要能源正在迅速、稳定地朝着多元化方向发
展。当我们从石油和煤炭等化石燃料转换为天然气和核
能，又进一步发展为太阳能、风能和水能时，我们越来
越需要克服能源供需规模失衡所产生的缺口。
能源供应商一直在尝试尽可能地满
足不断变化的供需要求。但是有若
干外部因素会导致预测这些要求变
得相当具有挑战性，如天气（与再
生电源相关）以及工业客户的需求
（峰值需求的固有变化性）。而这
正是混合动力起作用的场合。
混合动力一览
关于混合动力一个简单
和宽泛的定义是，使用
两种或多种能源的组合
来完成任务的任何系
统。如今最常见的混合
动力形式可能是混合动力汽车，
对于 Danfoss Drives 来说，混合动力
的定义进一步得到了扩展，因为它
在系统中引入了一种储能方式。混
合动力方案的实施主要基于以下三
个原因之一或者更多：
减少或延缓资本支出 (CAPEX)
- 避免系统选型过大
- 延缓基础设施投资
在供应过多情况下，混合动力系统
可以存储多余的能量。当工艺需
求变高时，存储的能量可以被重新
使用，作为一种附加的能量来源
提供：
降低运营支出 (OPEX)
- 提高系统效率
- 提高系统可用性
混合系统可以提高系统效率，避免
电网不稳定导致的停电；
提高电源质量发生问题时的鲁棒
适应特性，缩短系统停机时间。
混合动力配置
右图解释了某些此
类系统的布置方
式。每种混合动力
系统的尺寸和布置
均很大程度上取决
于应用。
储能装置通过并网变流器与交流电网直接相连
因此会减少组件数目，降低系统规模，提高效率。
Danfoss Drives · DKDD.PFM.406.A1.412
Danfoss Drives
的混合动力产品可在很多
应用中使用
Danfoss Drives 混合动力解决
方案
储能技术通常被描述为将可再生能
量集成到发电系统中的关键实现因
素。但是，丹佛斯正在不断扩展储
能的范围，开发同时关注能耗优化
的解决方案。通过为机械设备和整
个工艺配备储能系统，可以大幅提
高电源质量、性能和总体效率。
挑战 优势
与可再生能源的集成 • 发电量预测
• 高峰调节
• 生产时移
电网稳定性 – 辅助服务 • 频率调制/惯量模拟
• 旋转备用
• 过载能力/提高电力
• 快速启动/快速响应
微电网 • 变电站级的峰值功率补偿
• 干扰情况下提供备用电源
效率 • 配合柴油和液化天然气发电机的能源生产优化
• 船用环境中负载的消耗优化
• 避免传输损失
生态 • 港口清洁能源
• 时移，集成可再生电源
电源的可用性 • 通讯、机场和医院等设施的不间断电源
陆地施工和采矿 • 本地能源生产，通常为柴油发电机组，结合电池
的运行优化
• 机械设备混合动力
储能的主要优点
储能通过对进线电源进行调峰、生
产时移以及为紧急情况提供后备动
高峰调节
调峰指的是优化进线供电和本地存储介质之间的能量流动，
以满足需求峰值的要求。当需求和成本较低时可以存储多
余能量。
力，可大幅提高发电系统的稳定性。
时移
时移指的是在电网能源价格较低时存储能量，而在电网能源
价格较高时从储能介质供应能量。
后备电源
能量存储可用于在停电时提供后备电源，从而在一段时间内
保存运行能力。
DC/DC 变流器连接在直流回路和储能装置之间
这种配置提供了接近负载消耗的功率/能量，提供不同的电压级别/控制技术，提高可扩展性，
能够实现在需要时更换电池组。
混合动力系统预计将
在各种陆地和海上应
用行业以及其他商
用领域继续得以广泛
使用，尤其随着电池
成本的降低以及能
量密度的增加更是
如此。
M
3Danfoss Drives · DKDD.PFM.406.A1.41
风能和太阳能应用
中的储能
传统能源动力加带
辅助服务
电网支持
船舶与海工行业
港口
机械设备级的储能
陆地施工和采矿
丹佛斯混合动力解决方案的特性和优势
特性 优势
一站式购买 降低采购成本 – 从一个源头提供空冷和水冷变频
器、AFE、NFE、DC/DC、并网变流器、直流模块和
组件
功率范围广 减少型号 – 解决方案可用于 kW 至 MW 功率范围的
应用
模块化解决方案 基于 VACON® NXP 产品平台的功率模块，可以轻松
配置直流母线系统
电压范围广 提高灵活性 – 能够使用 DC/DC 变流器集成多种常见
电池电压
灵活性 易于升级 – 易于扩展的 VACON® NXP 平台提供了绝
佳系统灵活性，且额外投资低
可扩展性 解决方案可进行规模扩展以满足将来的新能源种类
和另需储能要求，或者满足不断增加的功率需求
可服务能力 降低投资 – 由于使用相同的 VACON® NXP 硬件配
置，服务团队只需很少的培训，甚至不需要附加
培训
行业和应用知识 坚固耐用 – 基于深入应用知识的水冷和空冷解决方
案适合大多数高要求行业
开放式方法 更快进入市场 – 多种应用均可用作构建定制解决方
案的基础
合作关系 强强联手 – 系统集成商与具有强烈成功意愿的零部
件供应商之间的合作
