Installationsvejledning
Pumping Smart Card (pumpe-smart-kort) VLT® Soft Starter MCD 600
Page 2
Page 3
Installationsvejledning | Pumping Smart Card (pumpe-smart­kort)

Indhold

Indhold
1 Sikkerhed 5
1.1 Ansvarsfraskrivelse 5
1.2 Advarsler 5
2 Oversigt 6
2.1 Funktioner for Pumping Smart Card (pumpe-smart-kort) 6
2.1.1 Overvågning 6
2.1.2 Beskyttelse 6
2.1.3 Styring 6
3.1 Fremgangsmåde for opsætning 7
4 Installation 8
4.1 Montering af ekspansionskortet 8
4.2 Kompatible indgangsenheder 8
4.3 Aktive og passive indgangsenheder på 4–20 mA 8
4.4 Minimering af støj 9
4.5 Indgange 9
5 Betjening 11
5.1 Overvågning 11
5.2 Beskyttelse og overvågning 11
5.3 Beskyttelse, overvågning og styring af softstarteren 11
6 Konfiguration 12
6.1 Parameterkonfiguration 12
6.2 Off-line-konfiguration 12
6.3 Flowbeskyttelse 12
6.3.1 Betjening 12
6.3.1.1 Anvendelse af en analog 4–20 mA-føler 13
6.3.1.2 Anvendelse af en kontaktføler 13
6.3.1.3 Anvendelse af en pulsføler 13
6.3.2 Parametergruppe 30-** Pump Input Configuration (Pumpeindgangskonfiguration) 14
6.3.3 Parametergruppe 31-** Flow Protection (Flowbeskyttelse) 15
6.3.4 Parametergruppe 36-** Pump Trip Action (Pumpetriphandling) 15
6.4 Trykbeskyttelse 16
6.4.1 Betjening 17
6.4.1.1 Anvendelse af en analog 4–20 mA-føler 17
6.4.1.2 Anvendelse af en kontaktføler 17
AN279052730268da-000101 / | 3Danfoss A/S © 2018.10
Page 4
Installationsvejledning | Pumping Smart Card (pumpe-smart­kort)
6.4.1.3 Parametergruppe 30-** Pump Input Configuration (Pumpeindgangskonfiguration) 18
6.4.1.4 Parametergruppe 32-** Pressure Protection (Trykbeskyttelse) 18
6.4.1.5 Parametergruppe 36-** Pump Trip Action (Pumpetriphandling) 19
6.5 Trykstyring 20
6.5.1 Konfigurering af trykstyring 21
6.5.2 Betjening 21
6.5.2.1 Niveaustyret drift 21
6.5.2.2 Trykbaseret drift 22
6.5.2.3 Parametergruppe 30-** Pump Input Configuration (Pumpeindgangskonfiguration) 23
6.5.2.4 Parametergruppe 33-** Pressure Control (Trykstyring) 24
6.5.2.5 Parametergruppe 36-** Pump Trip Action (Pumpetriphandling) 24
6.6 Dybdebeskyttelse 25
6.6.1 Betjening 25
6.6.1.1 Anvendelse af en analog 4–20 mA-føler 25
6.6.1.2 Anvendelse af en kontaktføler 26
6.6.1.3 Parametergruppe 30-** Pump Input Configuration (Pumpeindgangskonfiguration) 26
6.6.1.4 Parametergruppe 34-** Depth Protection (Dybdebeskyttelse) 27
6.6.1.5 Parametergruppe 36-** Pump Trip Action (Pumpetriphandling) 27
6.7 Termisk beskyttelse 28
6.7.1 Parametergruppe 35-** Thermal Protection (Termisk beskyttelse) 28
6.7.2 Parametergruppe 36-** Pump Trip Action (Pumpetriphandling) 28
Indhold
7 Tripmeddelelser 29
7.9 Trykføler 31
8 Specifikationer 33
8.1 Tilslutninger 33
8.2 Certificering 33
AN279052730268da-000101 /4 | Danfoss A/S © 2018.10
Page 5
Installationsvejledning | Pumping Smart Card (pumpe-smart­kort)

Sikkerhed

1 Sikkerhed
1.1 Ansvarsfraskrivelse
Eksemplerne og diagrammerne i denne manual bør kun betragtes som vejledende. Oplysningerne i denne manual kan til enhver tid ændres uden forudgående varsel. Vi kan på intet tidspunkt holdes ansvarlige for direkte eller indirekte skader samt følgeskader, der skyldes brug eller anvendelse af dette udstyr.
1.2 Advarsler
ADVA RS EL
UVENTET ADFÆRD
Når softstarteren er tilsluttet netspændingen, kan pumpe-smart-kortet starte eller stoppe motoren uden varsel. Uventet adfærd kan medføre personskade.
For at sikre personalets sikkerhed skal softstarteren isoleres fra netspændingen, før smart-kortet installeres.
-
AD VA RS EL
RISIKO FOR PERSONSKADE OG SKADE PÅ UDSTYR
Hvis der indsættes fremmede genstande, eller softstarteren berøres indvendigt, mens ekspansionsportens dæksel er åbent, kan det bringe personalet i fare og beskadige softstarteren.
Indsæt ikke fremmede genstande i softstarteren, mens portens dæksel er åbent.
-
Rør ikke softstarteren indvendigt, mens portens dæksel er åbent.
-
BE MÆ RK
De hydrauliske egenskaber ved pumpesystemer varierer betydeligt. Fabriksindstillingerne for parametre er muligvis ikke egnede til alle applikationer, og man skal være omhyggelig med at konfigurere softstarteren korrekt.
Danfoss A/S © 2018.10
AN279052730268da-000101 / 175R1183| 5
Page 6
Installationsvejledning | Pumping Smart Card (pumpe-smart­kort)
2 Oversigt
2.1 Funktioner for Pumping Smart Card (pumpe-smart-kort)
Pumping Smart Card (pumpe-smart-kortet) har dedikerede indgange til tryk, dybde, temperatur samt flowfølere, der muliggør beskyttelse, styring og integrering af overvågning i en række pumpeapplikationer.
2.1.1 Overvågning
Data fra analoge følere eller pulsfølere kan vises direkte på softstarterens display.
En graf i realtid er også tilgængelig, hvis det valgfrie fjernbetjente LCP er monteret.
2.1.2 Beskyttelse
Smart-kortet kan trippe softstarteren ud fra brugervalgte niveauer for højt og lavt tryk, dybde, temperatur eller flow.

Oversigt

2.1.3 Styring
Smart-kortet kan starte og standse softstarteren automatisk som reaktion på stigende eller faldende tryk, eller stigende eller faldende dybde.
Styring med smart-kortet kan anvendes sammen med planlægningsfunktionen i VLT® Soft Starter MCD 600, der begrænser start eller stop til specifikke dage eller tidspunkter.
6 | Danfoss A/S © 2018.10
AN279052730268da-000101 / 175R1183
Page 7
Installationsvejledning | Pumping Smart Card (pumpe-smart­kort)

Opsætning af smart-kortet

3 Opsætning af smart-kortet
3.1 Fremgangsmåde for opsætning
Context:
AD VA RS EL
FARE FOR STØD
Det kan medføre personskade at montere eller fjerne tilbehør, mens softstarteren er koblet til netspændingen.
Isolér softstarteren fra netspændingen, før der monteres eller fjernes tilbehør.
-
Fremgangsmåde
1. Indsæt smart-kortet i softstarteren.
2. Tilslut følerne til indgangene: A Dybdebeskyttelse: B13, B14 eller C13, C14 B Trykbeskyttelse: B23, B24 eller C33, C34, C43, C44. C Flowbeskyttelse: B33, B34 eller C23, C24. D Beskyttelse af motortemperatur: R1, R2, R3. E Tryk- eller dybdebaseret styring: B23, B24.
3. Konfigurér softstarterens auto-nulstilling som påkrævet (parameter 6-1 Auto-Reset Count (Tæller for auto-nulstilling) og parameter 6-2
Auto-Reset Delay (Auto-nulstillingsforsinkelse)).
4. Konfigurér drift med flowbeskyttelse, hvis det er påkrævet.
5. Konfigurér drift med trykbeskyttelse, hvis det er påkrævet.
6. Konfigurér tryk- eller dybdebaseret styring, hvis det er påkrævet.
BE MÆ RK
Beskyttelsesfunktioner vil stadig fungere, selvom styring er indstillet til slukket (Off).
7. Konfigurér dybdebeskyttelse, hvis det er påkrævet.
8. Konfigurér temperaturbeskyttelse, hvis det er påkrævet.
9. Vælg kommandokilden (parameter 1-1 Command Source (Kommandokilde)).
Benyt digital indgang, fjernbetjent LCP eller ur til beskyttelse og overvågning.
Benyt smart-kort eller smart-kort+ur til styring.
Danfoss A/S © 2018.10
AN279052730268da-000101 / 175R1183| 7
Page 8
1 2
e77ha739.10
Installationsvejledning | Pumping Smart Card (pumpe-smart­kort)

Installation

4 Installation
4.1 Montering af ekspansionskortet
Fremgangsmåde
1. Skub en lille flad skruetrækker ind i porten midt i ekspansionsportens dæksel, og løft forsigtigt dækslet væk fra softstarteren.
2. Få kortet til at flugte med ekspansionsporten.
3. Skub forsigtigt kortet langs styreskinnerne, indtil det klikker på plads i softstarteren.
Eksempel:
Illustration 1: Montering af ekspansionskort
4.2 Kompatible indgangsenheder
Smart-kortet understøtter følgende typer indgangsenheder:
Analog 4–20 mA aktiv (selvforsynende) og passiv (forsynes af sløjfe)
Puls
Digital kontakt
4.3 Aktive og passive indgangsenheder på 4–20 mA
Ledningstilslutningerne til 4–20 mA-følere varierer afhængigt af, hvordan føleren forsynes. Denne manual beskriver ledningstilslutningerne for passive følere (forsynes af sløjfe), men aktive følere (selvforsynende) kan også anvendes ved at ændre ledningstilslutningerne.
Passive følere (forsynet af sløjfe) forsynes fra smart-kortets 4–20 mA-klemmer. Til disse følere bruges B13-B14, B23-B24, B33-B34.
Aktive følere (selvforsynende) har enten en intern eller ekstern strømforsyning. Føleren forsynes ikke fra smart-kortets klemmer. For disse følere tilsluttes 0 V til klemme R1, og den aktive indgang tilsluttes B13, B23 eller B33 som påkrævet.
Aktive og passive følere kan anvendes i samme installation.
8 | Danfoss A/S © 2018.10
AN279052730268da-000101 / 175R1183
Page 9
USB
DIGITAL INPUTS 4/20mA INPUTSRTD
Keypad
C24
C33
C34
C43
C13
C14
C23
C44
B14
B13B23
B24
B33
B34R2R1
R3
e77ha745.10
2
1
3
4
Installationsvejledning | Pumping Smart Card (pumpe-smart­kort)
4.4 Minimering af støj
Når der anvendes analoge 4–20 mA-indgange, skal der benyttes snoede ledninger for at minimere støj.
4.5 Indgange
Installation
Illustration 2: Indgangenes placering
Tabel 1: Forklaring til indgangenes placering
Nummer Funktion Klemmer Beskrivelse
1 Nulstillingsindgang RESET, COM+ Hvis nulstillingsindgangen er aktiv, kører softstarteren ikke. Hvis en
nulstillingskontakt ikke er påkrævet, skal der føres et link hen over klemmerne RESET, COM+ på softstarteren. Nulstillingsindgangen er normalt lukket som standard.
2 Digitale indgange (normalt
åben)
C13, C14 Dybdebeskyttelse
C23, C24 Flowbeskyttelse og overvågning
C33, C34 Beskyttelse af lavt tryk
C43, C44 Beskyttelse af højt tryk
3 RTD/PT100-indgang R1, R2, R3 Beskyttelse af motortemperatur
4 4–20 mA-indgange B13, B14 [+] Dybdebeskyttelse og overvågning
B23, B24 [+] Trykbeskyttelse og overvågning/tryk eller dybdebaseret styring
B33, B34 [+] Flowbeskyttelse og overvågning
BE MÆ RK
Nulstillingsindgangen kan konfigureres til normalt åben eller normalt lukket drift. Benyt parameter 7-9 Reset/ Enable Logic (Nulstilling/Aktivér logik) til at vælge konfigurationen.
Danfoss A/S © 2018.10
AN279052730268da-000101 / 175R1183| 9
Page 10
Installationsvejledning | Pumping Smart Card (pumpe-smart­kort)
BE MÆ RK
FLOWBESKYTTELSE OG OVERVÅGNING
Hvis C23, C24 bruges sammen med en kontaktføler, giver de kun flowbeskyttelse. Hvis C23, C24 bruges sammen med en pulsføler, giver de flowbeskyttelse og overvågning.
Installation
10 | Danfoss A/S © 2018.10
AN279052730268da-000101 / 175R1183
Page 11
Installationsvejledning | Pumping Smart Card (pumpe-smart­kort)

Betjening

5 Betjening
5.1 Overvågning
Data fra analoge følere eller pulsfølere kan vises direkte på softstarterens display.
En graf i realtid er også tilgængelig, hvis det valgfrie fjernbetjente LCP er monteret.
Tryk på [] og [] for at rulle til grafskærmen.
Tryk på [GRAPH] på det fjernbetjente LCP for at ændre de data, der skal vises på grafen.
5.2 Beskyttelse og overvågning
Smart-kortet kan standse eller trippe softstarteren ud fra brugervalgte niveauer for højt og lavt tryk, dybde, temperatur eller flow.
Beskyttelsesfunktionerne for smart-kortet er altid aktive, når softstarteren kører. Beskyttelsesniveauer indstilles via parametergrupper 31 til 35.
5.3 Beskyttelse, overvågning og styring af softstarteren
Context:
Smart-kortet kan starte og standse softstarteren automatisk som reaktion på stigende eller faldende tryk, eller stigende og faldende dybde.
BE MÆ RK
Beskyttelsesfunktionerne for smart-kortet er altid aktive, når softstarteren kører. Beskyttelse af smart-kortet påvirkes ikke af kommandokilden.
BE MÆ RK
Benyt følere, der er tilsluttet B23, B24, for at bruge smart-kortet til styring af softstarteren.
BE MÆ RK
Hvis nulstillingsindgangen er aktiv, kører softstarteren ikke. Hvis en nulstillingskontakt ikke er påkrævet, skal der føres et link hen over klemmerne RESET, COM+ på softstarteren.
Fremgangsmåde
1. Indstil parameter 1-1 Command Source (Kommandokilde) til Smart Card (Smart-kort) eller Smart Card+Clock (Smart-kort+ur).
2. Indstil parameter 33-1 Pressure Control Mode (Styringstilstand for tryk) som påkrævet.
3. Indstil parameter 4-1 Auto-Start/Stop Mode (Auto-start-/stoptilstand) til Enable (Aktivér) for at bruge tidsbaseret planlægning.
Danfoss A/S © 2018.10
AN279052730268da-000101 / 175R1183| 11
Page 12
CB
A
21
D
E
e77ha746.10
Kør
Klar
Tid
Installationsvejledning | Pumping Smart Card (pumpe-smart­kort)

Konfiguration

6 Konfiguration
6.1 Parameterkonfiguration
Driftsparametre for pumpe-smart-kortet indstilles og lagres i softstarteren. Parametre kan konfigureres via hovedmenuen eller uploades ved hjælp af funktionen USB gem og indlæs.
Se VLT® Soft Starter MCD 600 Betjeningsvejledning for oplysninger om, hvordan softstarteren konfigureres.
I parameterbeskrivelserne angiver en asterisk (*) fabriksindstillingen.
6.2 Off-line-konfiguration
BE MÆ RK
Parametre til smart-kort-funktionerne er kun synlige i parameterlisten, hvis smart-kortet er monteret.
For at konfigurere smart-kort-indstillingerne i softstarteren, før kortet monteres, skal der genereres en parameterfil i MCD PC­softwaren, som indlæses i softstarteren ved hjælp af USB gem og indlæs.
6.3 Flowbeskyttelse
Flowbeskyttelse bruger klemmer B33, B34 eller C23, C24 på smart-kortet.
B33, B34: Benyt en analog 4–20 mA-føler.
C23, C24: Benyt en normalt åben digital kontaktføler udelukkende til beskyttelse, eller benyt en pulsføler til beskyttelse og overvågning.
Flowbeskyttelse er aktiv, når softstarteren er i tilstanden start, stop eller kør.
Smart-kortet tripper softstarteren, når flowhastigheden passerer det programmerede tripniveau. Hvis flowhastigheden stadig er uden for det forventede driftsområde, når trippet nulstilles (herunder auto-nulstilling), tripper softstarteren ikke igen.
6.3.1 Betjening
A Off (klar)
C Flowbeskyttelse aktiv
12 | Danfoss A/S © 2018.10
B Startsignal
D Beskyttelseshændelse (parameter 31-1 High Flow Trip Level
(Tripniveau, højt flow) og parameter 31-2 Low Flow Trip Level (Tripniveau, lavt flow))
AN279052730268da-000101 / 175R1183
Page 13
Installationsvejledning | Pumping Smart Card (pumpe-smart­kort)
Konfiguration
E Beskyttelsesreaktion (parameter 36-2 Flow Sensor (Flowføler),
parameter 36-6 High Flow (Højt flow), parameter 36-7 Low Flow (Lavt flow), parameter 36-8 Flow Switch (Flowkontakt))
2 Forsinket respons for flowbeskyttelse (parameter 31-4 Flow
Response Delay (Flow, forsinket respons))
Illustration 3: Drift – flowbeskyttelse
1 Startforsinkelse for flowbeskyttelse (parameter 31-3 Flow Start
Delay (Flowstartforsinkelse))
6.3.1.1 Anvendelse af en analog 4–20 mA-føler
Context:
En analog 4–20 mA-føler giver beskyttelse og overvågning.
Fremgangsmåde
1. Tilslut føleren til B33, B34.
2. Indstil parameter 30-5 Flow Sensor Type (Flowfølertype) til Analog.
3. Indstil parametre 30-6 til 30-8 i henhold til følerens specifikationer.
4. Indstil parametre 31-1 til 31-4, parameter 36-2 Flow Sensor (Flowføler) og parameter 36-7 Low Flow (Lavt flow) som påkrævet.
6.3.1.2 Anvendelse af en kontaktføler
Context:
En kontaktføler giver kun beskyttelse.
Fremgangsmåde
1. Tilslut føleren til C23, C24.
2. Indstil parameter 30-5 Flow Sensor Type (Flowfølertype) til Switch (Kontakt).
3. Indstil parametre 31-3 til 31-4, parameter 36-2 Flow Sensor (Flowføler) og parameter 36-8 Flow Switch (Flowkontakt) som påkrævet.
Parametre 31-1 til 31-2 anvendes ikke med kontaktføler.
6.3.1.3 Anvendelse af en pulsføler
Context:
En pulsføler giver beskyttelse og overvågning.
Fremgangsmåde
1. Tilslut føleren til C23, C24.
2. Indstil parameter 30-5 Flow Sensor Type (Flowfølertype) til Pulses per Minute (Pulser pr. minut) eller Pulses per Unit (Pulser pr. enhed).
3. Indstil parameter 30-6 Flow Units (Flowenheder), 30-11 Units per Pulse (Enheder pr. puls) og enten parameter 30-9 Units per Minute at
Max Flow (Enheder pr. minut ved maks. flow) eller parameter 30-10 Pulses per Minute at Max Flow (Pulser pr. minut ved maks. flow) i henhold til følerens specifikationer.
4. Indstil parametre 31-1 til 31-4, og parameter 36-2 Flow Sensor (Flowføler), parameter 36-6 High Flow (Højt flow) og parameter 36-7 Low Flow (Lavt flow) som påkrævet.
Danfoss A/S © 2018.10
AN279052730268da-000101 / 175R1183| 13
Page 14
Installationsvejledning | Pumping Smart Card (pumpe-smart­kort)
6.3.2 Parametergruppe 30-** Pump Input Configuration (Pumpeindgangskonfiguration)
Tabel 2: 30-5 – Flow Sensor Type (Flowfølertype)
Option Funktion
Vælger, hvilken følertype der er tilknyttet flowfølerindgangen på smart-kortet.
* None (Ingen)
Switch (Kontakt)
Analog
Pulses per minute (Pulser pr. minut)
Pulses per unit (Pulser pr. enhed)
Tabel 3: 30-6 – Flow Units (Flowenheder)
Option Funktion
Vælger, hvilke enheder føleren bruger til at rapportere det målte flow.
* liters/second (liter/sekund)
Konfiguration
liters/minute (liter/minut)
gallons/second (gallons/sekund)
gallons/minute (gallons/minut)
Tabel 4: 30-7 – Flow at 4 mA (Flow ved 4 mA)
Indstillingsområde Funktion
*0 0–5000 Kalibrerer softstarteren til 4 mA-niveauet (0 %) for flowfølerindgangen.
Tabel 5: 30-8 – Flow at 20 mA (Flow ved 20 mA)
Indstillingsområde Funktion
*0 0–5000 Kalibrerer softstarteren til 20 mA-niveauet (100 %) for flowfølerindgangen.
Tabel 6: 30-9 – Units per Minute at Max Flow (Enheder pr. minut ved maks. flow)
Indstillingsområde Funktion
*0 0–5000 Kalibrerer softstarteren til den maksimale flowvolumen for flowføleren.
Tabel 7: 30-10 – Pulses per Minute at Max Flow (Pulser pr. minut ved maks. flow)
Indstillingsområde Funktion
*0 0–20000 Kalibrerer softstarteren til den maksimale flowvolumen for flowføleren.
Tabel 8: 30-11 – Units per Pulse (Enheder pr. puls)
Indstillingsområde Funktion
*0 0–1000 Indstil til at matche, hvor mange enheder flowføleren måler for hver puls.
14 | Danfoss A/S © 2018.10
AN279052730268da-000101 / 175R1183
Page 15
Installationsvejledning | Pumping Smart Card (pumpe-smart­kort)
6.3.3 Parametergruppe 31-** Flow Protection (Flowbeskyttelse)
Flowbeskyttelse bruger klemmer B33, B34 eller C23, C24 på smart-kortet.
Tabel 9: 31-1 – High Flow Trip Level (Tripniveau, højt flow)
Indstillingsområde Funktion
*10 0–5000 Indstiller trippunktet for beskyttelse ved højt flow.
Tabel 10: 31-2 – Low Flow Trip Level (Tripniveau, lavt flow)
Indstillingsområde Funktion
* 5 1–5000 Indstiller trippunktet for beskyttelse ved lavt flow.
Tabel 11: 31-3 – Flow Start Delay (Flowstartforsinkelse)
Indstillingsområde Funktion
Konfiguration
*00:00:500 ms 00:00:100–
30:00:000 mm:ss:ms
Tabel 12: 31-4 – Flow Response Delay (Flow, forsinket respons)
Indstillingsområde Funktion
* 00:00:500 ms 00:00:100–30:00:000 mm:ss:ms Indstiller en forsinkelse mellem det flow, der passerer de høje eller lave tripni-
Indstiller en forsinkelse, før et flowbeskyttelsestrip kan finde sted. Forsinkelsen beregnes fra det tidspunkt, hvor et startsignal modtages. Flowniveauet ignoreres, indtil startforsinkelsen er udløbet.
veauer, og softstarteren, der tripper.
6.3.4 Parametergruppe 36-** Pump Trip Action (Pumpetriphandling)
Tabel 13: 36-2 – Flow Sensor (Flowføler)
Option Funktion
Vælger softstarterens reaktion, hvis den registrerer en fejl i flowføleren.
* Soft Trip and Log (Softtrip og log)
Soft Trip and Reset (Softtrip og nulstilling)
Trip Starter (Tripstarter)
Trip and Reset (Trip og nulstilling)
Warn and Log (Advarsel og log)
Log Only (Kun log)
Tabel 14: 36-6 – High Flow (Højt flow)
Option Funktion
* Soft Trip and Log (Softtrip og log)
Danfoss A/S © 2018.10
Vælger softstarterens reaktion, hvis flowet overstiger tripniveauet for højt flow (parameter 31-1 High Flow Trip Level (Tripniveau, højt flow)).
AN279052730268da-000101 / 175R1183| 15
Page 16
Installationsvejledning | Pumping Smart Card (pumpe-smart­kort)
Option Funktion
Soft Trip and Reset (Softtrip og nulstilling)
Trip Starter (Tripstarter)
Trip and Reset (Trip og nulstilling)
Warn and Log (Advarsel og log)
Log Only (Kun log)
Tabel 15: 36-7 – Low Flow (Lavt flow)
Option Funktion
Vælger softstarterens reaktion, hvis flowet falder til under tripniveauet for lavt flow (indstillet i parameter 31-2 Low Flow Trip Level (Tripniveau, lavt flow)).
* Soft Trip and Log (Softtrip og log)
Soft Trip and Reset (Softtrip og nulstilling)
Trip Starter (Tripstarter)
Konfiguration
Trip and Reset (Trip og nulstilling)
Warn and Log (Advarsel og log)
Log Only (Kun log)
Tabel 16: 36-8 – Flow Switch (Flowkontakt)
Option Funktion
Vælger softstarterens reaktion, hvis flowføleren lukker (kun følere af kontakttyp­en).
* Soft Trip and Log (Softtrip og log)
Soft Trip and Reset (Softtrip og nulstilling)
Trip Starter (Tripstarter)
Trip and Reset (Trip og nulstilling)
Warn and Log (Advarsel og log)
Log Only (Kun log)
6.4 Trykbeskyttelse
Trykbeskyttelse bruger klemmer B23, B24 or C33, C34, C43, C44 på smart-kortet.
B23, B24: Benyt en analog 4–20 mA-føler.
C33, C34 (beskyttelse af lavt tryk): Benyt en normalt åben digital kontaktføler.
C43, C44 (beskyttelse af højt tryk): Benyt en normalt åben digital kontaktføler.
Trykbeskyttelse er aktiv, når softstarteren er i tilstanden start, kør eller stop.
Smart-kortet tripper softstarteren, når trykniveauet passerer det programmerede tripniveau. Hvis trykket stadig er uden for det forventede driftsområde, når trippet nulstilles (herunder auto-nulstilling), tripper softstarteren ikke igen.
16 | Danfoss A/S © 2018.10
AN279052730268da-000101 / 175R1183
Page 17
CB
A
21
D
E
e77ha746.10
Kør
Klar
Tid
Installationsvejledning | Pumping Smart Card (pumpe-smart­kort)
6.4.1 Betjening
Konfiguration
A Off (klar)
C Trykbeskyttelse aktiv
E Beskyttelsesreaktion (parameter 36-1 Pressure Sensor
(Trykføler), parameter 36-4 High Pressure (Højt tryk), parameter 36-5 Low Pressure (Lavt tryk))
2 Forsinket respons for trykbeskyttelse (parameter 32-3 High
Pressure Response Delay (Forsinket respons, højt tryk) og parameter 32-6 Low Pressure Response Delay (Forsinket respons, lavt tryk))

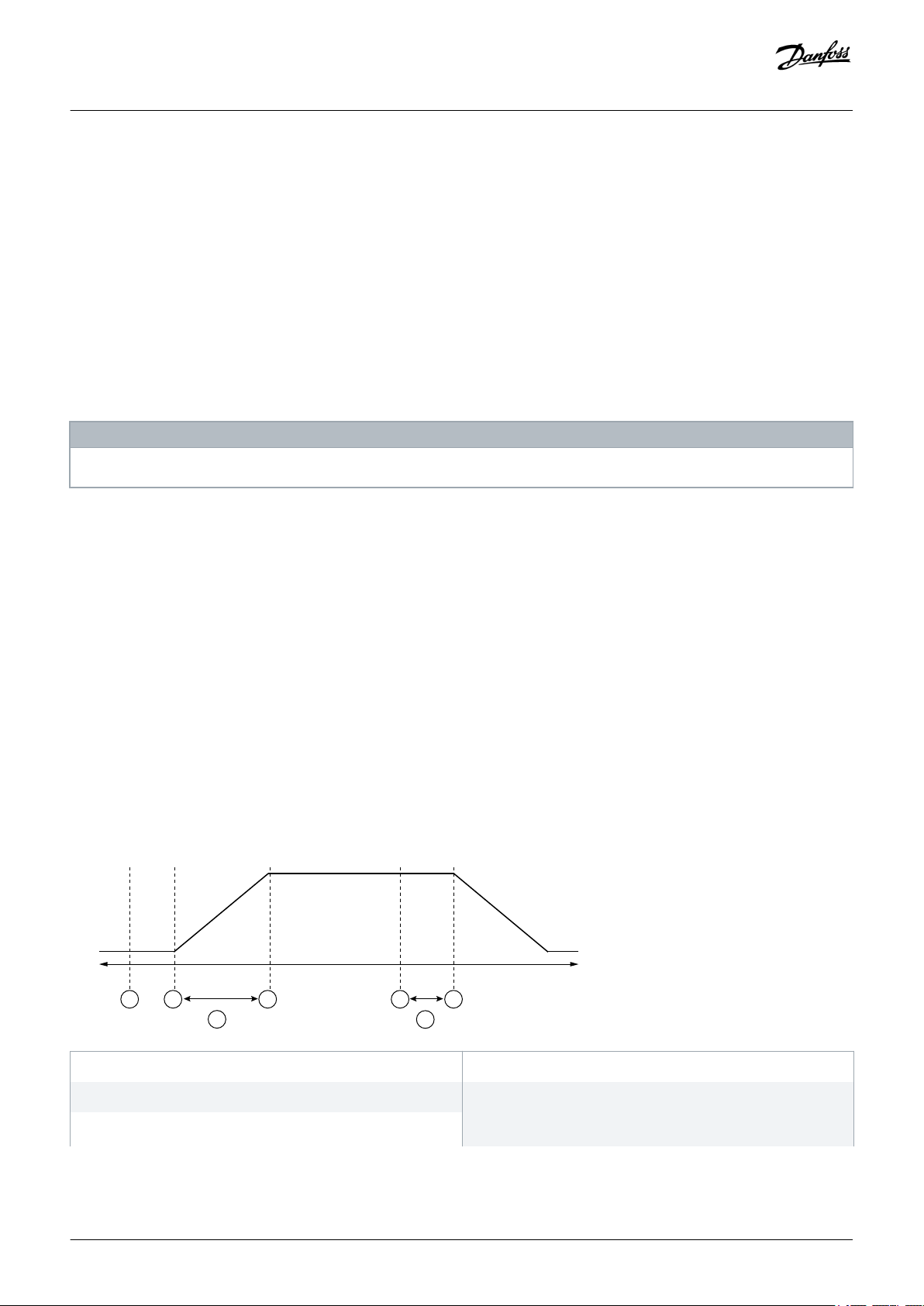

Illustration 4: Drift – trykbeskyttelse
B Startsignal
D Beskyttelseshændelse (parameter 32-1 High Pressure Trip Level
(Tripniveau, højt tryk) og parameter 32-4 Low Pressure Trip Level (Tripniveau, lavt tryk))
1 Startforsinkelse for trykbeskyttelse (parameter 32-2 High
Pressure Start Delay (Startforsinkelse, højt tryk) og parameter 32-5 Low Pressure Start Delay (Startforsinkelse, lavt tryk))
6.4.1.1 Anvendelse af en analog 4–20 mA-føler
Context:
En analog 4–20 mA-føler giver beskyttelse og overvågning.
Fremgangsmåde
1. Tilslut føleren til B23, B24.
2. Indstil parameter 30-1 Pressure Sensor Type (Trykfølertype) til Analog.
3. Indstil parametre 30-2 til 30-4 i henhold til følerens specifikationer.
4. Indstil parametre 32-1 til 32-6, parameter 36-1 Pressure Sensor (Trykføler) og parametre 36-4 til 36-5 som påkrævet.
6.4.1.2 Anvendelse af en kontaktføler
Context:
En kontaktføler giver kun beskyttelse.
Danfoss A/S © 2018.10
AN279052730268da-000101 / 175R1183| 17
Page 18
Installationsvejledning | Pumping Smart Card (pumpe-smart­kort)
Fremgangsmåde
1. Tilslut lavtryksføleren til C33, C34 og højtryksføleren til C43, C44.
2. Indstil parameter 30-1 Pressure Sensor Type (Trykfølertype) til Switch (Kontakt).
3. Beskyttelse af højt tryk: Indstil parametre 32-2 til 32-3, parameter 36-1 Pressure Sensor (Trykføler) og parameter 36-4 High Pressure (Højt
tryk) som påkrævet.
4. Beskyttelse af lavt tryk: Indstil parametre 32-5 til 32-6, parameter 36-1 Pressure Sensor (Trykføler) og parameter 36-5 Low Pressure (Lavt tryk) som påkrævet.
Parameter 32-1 High Pressure Trip Level (Tripniveau, højt tryk) og parameter 32-4 Low Pressure Trip Level (Trykniveau, lavt tryk)
anvendes ikke med en kontaktføler.
Konfiguration
6.4.1.3 Parametergruppe 30-** Pump Input Configuration (Pumpeindgangskonfiguration)
Tabel 17: 30-1 – Pressure Sensor Type (Trykfølertype)
Option Funktion
Vælger, hvilken følertype der er tilknyttet trykfølerindgangen på smart-kortet.
* None (Ingen)
Switch (Kontakt)
Analog
Tabel 18: 30-2 – Pressure Units (Trykenheder)
Option Funktion
Vælger, hvilke enheder føleren bruger til at rapportere det målte tryk.
Bar
* kPa
Psi
Tabel 19: 30-3 – Pressure at 4 mA (Tryk ved 4 mA)
Indstillingsområde Funktion
*0 0–5000 Kalibrerer softstarteren til 4 mA-niveauet (0 %) for trykfølerindgangen.
Tabel 20: 30-4 – Pressure at 20 mA (Tryk ved 20 mA)
Indstillingsområde Funktion
*0 0–5000 Kalibrerer softstarteren til 20 mA-niveauet (100 %) for trykfølerindgangen.
6.4.1.4 Parametergruppe 32-** Pressure Protection (Trykbeskyttelse)
Trykbeskyttelse bruger klemmer B23, B24 or C33, C34, C44 på smart-kortet.
18 | Danfoss A/S © 2018.10
AN279052730268da-000101 / 175R1183
Page 19
Installationsvejledning | Pumping Smart Card (pumpe-smart­kort)
Tabel 21: 32-1 – High Pressure Trip Level (Tripniveau, højt tryk)
Indstillingsområde Funktion
*10 0–5000 Indstiller trippunktet for beskyttelse ved højt flow.
Tabel 22: 32-2 – High Pressure Start Delay (Startforsinkelse, højt tryk)
Indstillingsområde Funktion
Konfiguration
* 0.5 s (0,5 sek) 00:00:100–
30:00:000 mm:ss:ms
Indstiller en forsinkelse, før et beskyttelsestrip for højt tryk kan finde sted. Forsin­kelsen beregnes fra det tidspunkt, hvor et startsignal modtages. Trykket ignor­eres, indtil startforsinkelsen er udløbet.
Tabel 23: 32-3 – High Pressure Response Delay (Forsinket respons, højt tryk)
Indstillingsområde Funktion
* 0.5 s (0,5 sek) 00:00:100–30:00:000 mm:ss:ms Indstiller en forsinkelse mellem det tryk, der passerer det høje tripniveau, og
softstarteren, der tripper.
Tabel 24: 32-4 – Low Pressure Trip Level (Tripniveau, lavt tryk)
Indstillingsområde Funktion
* 5 0–5000 Indstiller trippunktet for beskyttelse ved lavt flow.
Tabel 25: 32-5 – Low Pressure Start Delay (Startforsinkelse, lavt tryk)
Indstillingsområde Funktion
* 0.5 s (0,5 sek) 00:00:100–
30:00:000 mm:ss:ms
Indstiller en forsinkelse, før et beskyttelsestrip for lavt tryk kan finde sted. Forsin­kelsen beregnes fra det tidspunkt, hvor et startsignal modtages. Trykket ignor­eres, indtil startforsinkelsen er udløbet.
Tabel 26: 32-6 – Low Pressure Response Delay (Forsinket respons, lavt tryk)
Indstillingsområde Funktion
* 0.5 s (0,5 sek) 00:00:100–30:00:000 mm:ss:ms Indstiller en forsinkelse mellem det tryk, der passerer det lave tripniveau, og
softstarteren, der tripper.
6.4.1.5 Parametergruppe 36-** Pump Trip Action (Pumpetriphandling)
Tabel 27: 36-1 – Pressure Sensor (Trykføler)
Option Funktion
Vælger softstarterens reaktion, hvis den registrerer en fejl i trykføleren.
* Soft Trip and Log (Softtrip og log)
Soft Trip and Reset (Softtrip og nulstilling)
Trip Starter (Tripstarter)
Trip and Reset (Trip og nulstilling)
Danfoss A/S © 2018.10
AN279052730268da-000101 / 175R1183| 19
Page 20
Installationsvejledning | Pumping Smart Card (pumpe-smart­kort)
Option Funktion
Warn and Log (Advarsel og log)
Log Only (Kun log)
Tabel 28: 36-4 – High Pressure (Højt tryk)
Option Funktion
Vælger softstarterens reaktion, hvis trykket overstiger tripniveauet ved højt tryk (parameter 32-1 High Pressure Trip Level (Tripniveau, højt tryk)), eller hvis kon­taktføleren for højt tryk lukker.
* Soft Trip and Log (Softtrip og log)
Soft Trip and Reset (Softtrip og nulstilling)
Trip Starter (Tripstarter)
Trip and Reset (Trip og nulstilling)
Warn and Log (Advarsel og log)
Log Only (Kun log)
Konfiguration
Tabel 29: 36-5 – Low Pressure (Lavt tryk)
Option Funktion
Vælger softstarterens reaktion, hvis trykket falder til under tripniveauet ved lavt tryk (parameter 32-4 Low Pressure Trip Level (Tripniveau, lavt tryk)), eller hvis kon­taktføleren for lavt tryk lukker.
* Soft Trip and Log (Softtrip og log)
Soft Trip and Reset (Softtrip og nulstilling)
Trip Starter (Tripstarter)
Trip and Reset (Trip og nulstilling)
Warn and Log (Advarsel og log)
Log Only (Kun log)
6.5 Trykstyring
Smart-kortet kan starte eller standse softstarteren (vække pumpen eller lade den gå i sleep mode) i henhold til det målte tryk. Dette kan anvendes til direkte trykbaseret styring, eller trykmålingen kan anvendes til at angive vanddybden.
Andre følere kan også benyttes til at give beskyttelse og overvågning.
Trykstyring bruger klemmer B23, B24 på smart-kortet. Benyt en analog 4–20 mA-føler.
20 | Danfoss A/S © 2018.10
AN279052730268da-000101 / 175R1183
Page 21
2
1
4
3
A
D
B
C
e77ha748.10
20mA
4mA
A
Tid
Installationsvejledning | Pumping Smart Card (pumpe-smart­kort)
Konfiguration
6.5.1 Konfigurering af trykstyring
Fremgangsmåde
1. Tilslut føleren til B23, B24.
2. Indstil parameter 30-1 Pressure Sensor Type (Trykfølertype) til Analog.
3. Indstil parametre 30-2 til 30-4 i henhold til følerens specifikationer.
4. Indstil parametre 33-1 til 33-5 som påkrævet.
5. Indstil parameter 1-1 Command Source (Kommandokilde) til Smart Card (Smart-kort) eller Smart Card+Clock (Smart-kort+ur).
6.5.2 Betjening
Der er to forskellige driftstilstande, når der anvendes trykstyring:
Niveaustyret drift.
Trykbaseret drift.
6.5.2.1 Niveaustyret drift
En trykføler kan anvendes til at styre pumpen baseret på væskeniveauet i opbevaringstanken ud fra princippet om, at dybere vand udøver et større tryk på føleren.
Indstil parameter 33-1 Pressure Control Mode (Trykstyringstilstand) til Falling Pressure Start (Start med faldende tryk) for at fylde tanken eller Falling Pressure Start (Start med stigende tryk) for at tømme tanken.
1 Parameter 32-1 High Pressure Trip Level (Tripniveau, højt tryk)
3 Pumpe, vække (parameter 33-2 Start Pressure Level
(Starttrykniveau))
A Pumpe tændt (vække)
C Faldende væskeniveau
2 Pumpe, sleep (parameter 33-4 Stop Pressure Level
(Stoptrykniveau))
4 Parameter 32-4 Low Pressure Trip Level (Tripniveau, lavt tryk)
B Pumpe slukket (sleep)
D Stigende væskeniveau
Illustration 5: Faldende tryk (fyld tanken)
Danfoss A/S © 2018.10
AN279052730268da-000101 / 175R1183| 21
Page 22
1
2
A
A
D
D
B
C
e77ha749.10
20mA
4mA
Tid
2
1
4
6
6
3
A
D
B
C
E
F
K
G
L
H
I
J
M
N
O
e77ha750.10
20mA
4mA
5 7
Analog udgang
Tid
Installationsvejledning | Pumping Smart Card (pumpe-smart­kort)
Konfiguration
1 Pumpe, vække (parameter 33-2 Start Pressure Level
(Starttrykniveau))
A Pumpe tændt (vække)
C Faldende væskeniveau

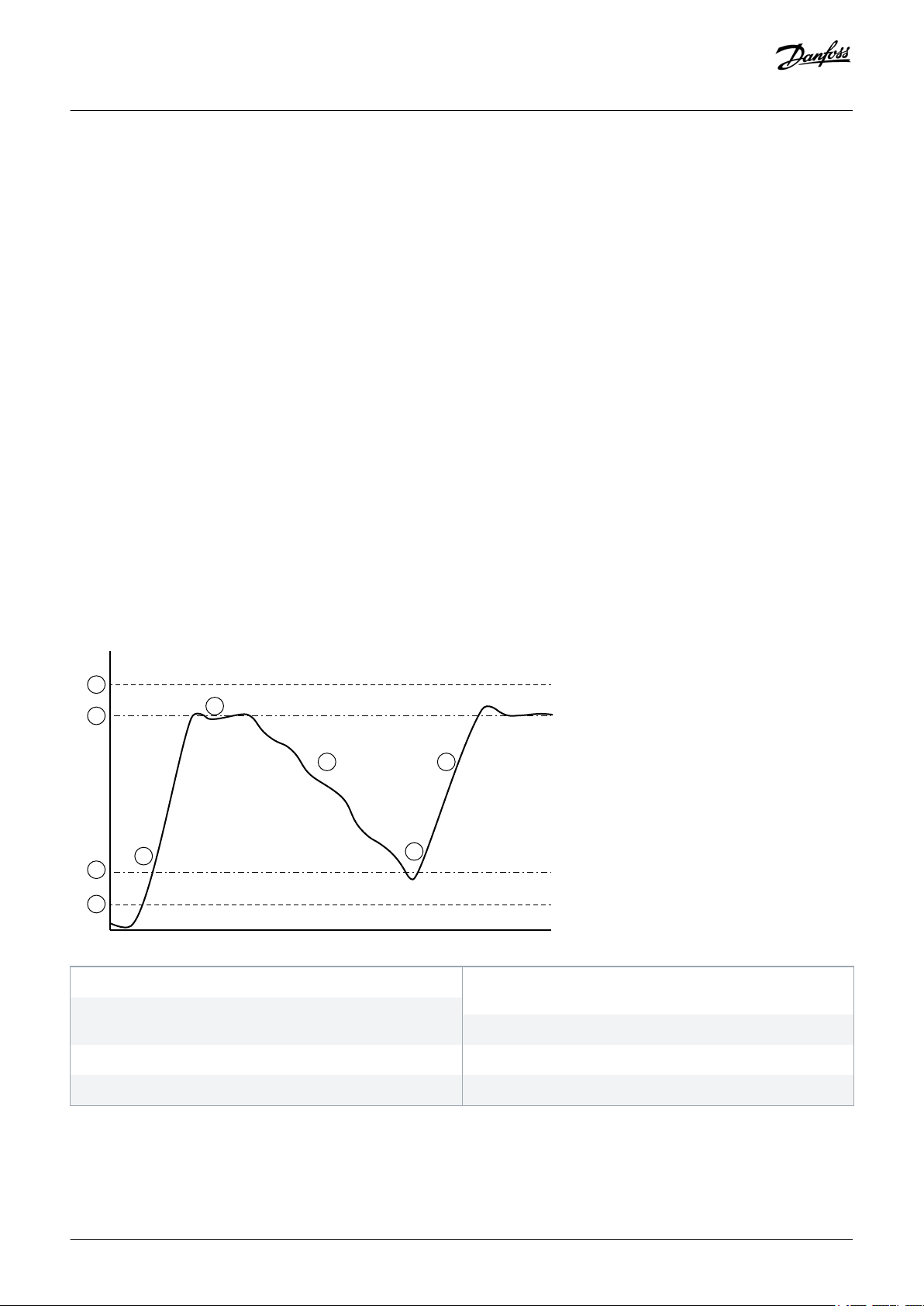

Illustration 6: Stigende tryk (tank tom)
6.5.2.2 Trykbaseret drift
2 Pumpe, sleep (parameter 33-4 Stop Pressure Level
(Stoptrykniveau))
B Pumpe slukket (sleep)
D Stigende væskeniveau
1 Parameter 32-1 High Pressure Trip Level (Tripniveau, højt tryk)
3 Pumpe, vække (parameter 33-2 Start Pressure Level
(Starttrykniveau))
5 Parameter 33-5 Stop Response Delay (Stop, forsinket respons)
22 | Danfoss A/S © 2018.10
2 Pumpe, sleep (parameter 33-4 Stop Pressure Level
(Stoptrykniveau))
4 Parameter 32-4 Low Pressure Trip Level (Tripniveau, lavt tryk)
6 Parameter 33-3 Start Response Delay (Start, forsinket respons)
AN279052730268da-000101 / 175R1183
Page 23
Installationsvejledning | Pumping Smart Card (pumpe-smart­kort)
Konfiguration
7 Parameter 6-2 Auto-Reset Delay (Auto-nulstillingsforsinkelse)
B Rør fyldes
D Tryk ved stopgrænsen, pumpen stopper (sleep)
F Tryk under startgrænsen, forsinket respons ved start
H Pumpe kører
J Faldende systemtryk
L Tripniveau ved lavt tryk
N Pumpe vågner
Illustration 7: Eksempel på trykbaseret drift
A Smart-kort-styring aktiveret, pumpe starter
C Variation i normalt tryk
E Faldende systemtryk
G Pumpe vågner
I Variation i normalt tryk
K Tryk under startgrænsen, forsinket respons ved start
M Auto-nulstilling af softstarter
O Normal drift
6.5.2.3 Parametergruppe 30-** Pump Input Configuration (Pumpeindgangskonfiguration)
Tabel 30: 30-1 – Pressure Sensor Type (Trykfølertype)
Option Funktion
Vælger, hvilken følertype der er tilknyttet trykfølerindgangen på smart-kortet.
* None (Ingen)
Switch (Kontakt)
Analog
Tabel 31: 30-2 – Pressure Units (Trykenheder)
Option Funktion
Vælger, hvilke enheder føleren bruger til at rapportere det målte tryk.
Bar
* kPa
Psi
Tabel 32: 30-3 – Pressure at 4 mA (Tryk ved 4 mA)
Indstillingsområde Funktion
*0 0–5000 Kalibrerer softstarteren til 4 mA-niveauet (0 %) for trykfølerindgangen.
Tabel 33: 30-4 – Pressure at 20 mA (Tryk ved 20 mA)
Indstillingsområde Funktion
*0 0–5000 Kalibrerer softstarteren til 20 mA-niveauet (100 %) for trykfølerindgangen.
Danfoss A/S © 2018.10
AN279052730268da-000101 / 175R1183| 23
Page 24
Installationsvejledning | Pumping Smart Card (pumpe-smart­kort)
6.5.2.4 Parametergruppe 33-** Pressure Control (Trykstyring)
Trykstyring bruger klemmer B23, B24 på smart-kortet. Benyt en analog 4–20 mA-føler.
Tabel 34: 33-1 – Pressure Control Mode (Styringstilstand for tryk)
Option Funktion
Vælger, hvordan softstarteren anvender data fra trykføleren til at styre motoren.
* Off Softstarteren anvender ikke trykføleren til at styre softstart.
Konfiguration
Faldende tryk ved start
Stigende tryk ved start
Tabel 35: 33-2 – Start Pressure Level (Starttrykniveau)
Indstillingsområde Funktion
* 5 1–5000 Indstiller trykniveauet til at udløse softstarteren, så den udfører en softstart.
Tabel 36: 33-3 – Start Response Delay (Start, forsinket respons)
Indstillingsområde Funktion
* 0.5 s (0,5 sek) 00:00:100–30:00:000 mm:ss:ms Indstiller en forsinkelse mellem det tryk, der passerer startniveauet for trykstyr-
Tabel 37: 33-4 – Stop Pressure Level (Stoptrykniveau)
Indstillingsområde Funktion
* 10 0–5000 Indstiller trykniveauet til at udløse softstarteren, så den standser motoren.
Tabel 38: 33-5 – Stop Response Delay (Stop, forsinket respons)
Softstarteren starter, når trykket falder til under det niveau, der er valgt i parameter 33-2 Start Pressure Lev­el (Starttrykniveau).
Softstarteren starter, når trykket stiger over det niveau, der er valgt i parameter 33-2 Start Pressure Level (Starttrykniveau).
ing, og softstarteren, der udfører en softstart.
Indstillingsområde Funktion
* 0.5 s (0,5 sek) 00:00:100–30:00:000 mm:ss:ms Indstiller en forsinkelse mellem det tryk, der passerer stopniveauet for trykstyr-
ing, og softstarteren, der standser motoren.
6.5.2.5 Parametergruppe 36-** Pump Trip Action (Pumpetriphandling)
Tabel 39: 36-1 – Pressure Sensor (Trykføler)
Option Funktion
Vælger softstarterens reaktion, hvis den registrerer en fejl i trykføleren.
* Soft Trip and Log (Softtrip og log)
Soft Trip and Reset (Softtrip og nulstilling)
Trip Starter (Tripstarter)
Trip and Reset (Trip og nulstilling)
24 | Danfoss A/S © 2018.10
AN279052730268da-000101 / 175R1183
Page 25
CBA
1
D
E
e77ha747.10
Kør
Klar
Tid
Installationsvejledning | Pumping Smart Card (pumpe-smart­kort)
Option Funktion
Warn and Log (Advarsel og log)
Log Only (Kun log)
Konfiguration
6.6 Dybdebeskyttelse
Dybdebeskyttelse bruger klemmer B13, B14 eller C13, C14 på smart-kortet.
B13, B14: Benyt en analog 4–20 mA-føler.
C13, C14: Benyt en normalt åben digital kontaktføler.
Dybdebeskyttelse er altid aktiv (tilstandene klar, start, kør og stop).
Smart-kortet tripper softstarteren, når dybdeniveauet passerer det programmerede tripniveau. Trippet kan ikke nulstilles, før dybden er nået over nulstillingsniveauet (parameter 34-2 Depth Reset Level (Nulstillingsniveau for dybde)).
BE MÆ RK
Hvis dybden ikke er nået over nulstillingsniveauet, når softstarteren auto-nulstilles, tripper smart-kortet softstarteren igen.
6.6.1 Betjening
A Off (klar)
C Startsignal
E Beskyttelsesreaktion (parameter 36-3 Depth Sensor
(Dybdeføler) og parameter 36-9 Well Depth (Brønddybde))
Illustration 8: Drift – dybdebeskyttelse
B Dybdebeskyttelse aktiv
D Beskyttelseshændelse (parameter 34-1 Depth Trip Level
(Tripniveau for dybde))
1 Forsinket respons for dybdebeskyttelse (parameter 34-4
Depth Response Delay (Dybde, forsinket respons))
6.6.1.1 Anvendelse af en analog 4–20 mA-føler
Context:
En analog 4–20 mA-føler giver beskyttelse og overvågning.
Danfoss A/S © 2018.10
AN279052730268da-000101 / 175R1183| 25
Page 26
Installationsvejledning | Pumping Smart Card (pumpe-smart­kort)
Fremgangsmåde
1. Tilslut føleren til B13, B14.
2. Indstil parameter 30-12 Depth Sensor Type (Dybdefølertype) til Analog.
3. Indstil parametre 30-13 til 30-15 i henhold til følerens specifikationer.
4. Indstil parametre 34-1 til 34-4, parameter 36-3 Depth Sensor (Dybdeføler) og parameter 36-9 Well Depth (Brønddybde) som påkrævet.
Konfiguration
6.6.1.2 Anvendelse af en kontaktføler
Context:
En kontaktføler giver kun beskyttelse.
Fremgangsmåde
1. Tilslut føleren til C13, C14.
2. Indstil parameter 30-12 Depth Sensor Type (Dybdefølertype) til Switch (Kontakt).
3. Indstil parametre 34-3 til 34-4, parameter 36-3 Depth Sensor (Dybdeføler) og parameter 36-9 Well Depth (Brønddybde) som påkrævet.
Parametre 34-1 til 34-2 anvendes ikke med kontaktføler.
6.6.1.3 Parametergruppe 30-** Pump Input Configuration (Pumpeindgangskonfiguration)
Tabel 40: 30-12 – Depth Sensor Type (Dybdefølertype)
Option Funktion
Vælger, hvilken følertype der er tilknyttet dybdefølerindgangen på smart-kortet.
* None (Ingen)
Switch (Kontakt)
Analog
Tabel 41: 30-13 – Depth Units (Dybdeenheder)
Option Funktion
Vælger, hvilke enheder føleren bruger til at rapportere den målte dybde.
* meters (meter)
feet (fod)
Tabel 42: 30-14 – Depth at 4 mA (Dybde ved 4 mA)
Indstillingsområde Funktion
*0 0–1000 Kalibrerer softstarteren til 4 mA-niveauet (0 %) for dybdefølerindgangen.
Tabel 43: 30-15 – Depth at 20 mA (Dybde ved 20 mA)
Indstillingsområde Funktion
*0 0–1000 Kalibrerer softstarteren til 20 mA-niveauet (100 %) for dybdefølerindgangen.
26 | Danfoss A/S © 2018.10
AN279052730268da-000101 / 175R1183
Page 27
Installationsvejledning | Pumping Smart Card (pumpe-smart­kort)
6.6.1.4 Parametergruppe 34-** Depth Protection (Dybdebeskyttelse)
Dybdebeskyttelse bruger klemmer B13, B14 eller C13, C14 på smart-kortet.
Tabel 44: 34-1 – Depth Trip Level (Tripniveau for dybde)
Indstillingsområde Funktion
* 5 0–1000 Indstiller trippunktet for dybdebeskyttelse.
Tabel 45: 34-2 – Depth Reset Level (Nulstillingsniveau for dybde)
Indstillingsområde Funktion
* 10 0–1000 Indstiller det niveau, hvor softstarteren kan tillade, at et dybdetrip nulstilles.
Tabel 46: 34-3 – Depth Start Delay (Startforsinkelse for dybde)
Indstillingsområde Funktion
Konfiguration
* 0.5 s (0,5 sek) 00:00:100–
30:00:000 mm:ss:ms
Tabel 47: 34-4 – Depth Response Delay (Dybde, forsinket respons)
Indstillingsområde Funktion
* 0.5 s (0,5 sek) 00:00:100–30:00:000 mm:ss:ms Indstiller en forsinkelse mellem dybden, der passerer tripniveauet for dybdebe-
Indstiller en forsinkelse, før et dybdebeskyttelsestrip kan finde sted. Forsinkelsen beregnes fra det tidspunkt, hvor et startsignal modtages. Dybdeindgangen ignor­eres, indtil startforsinkelsen er udløbet.
skyttelse, og softstarteren, der tripper.
6.6.1.5 Parametergruppe 36-** Pump Trip Action (Pumpetriphandling)
Tabel 48: 36-3 – Depth Sensor (Dybdeføler)
Option Funktion
Vælger softstarterens reaktion, hvis den registrerer en fejl i dybdeføleren.
* Soft Trip and Log (Softtrip og log)
Soft Trip and Reset (Softtrip og nulstilling)
Trip Starter (Tripstarter)
Trip and Reset (Trip og nulstilling)
Warn and Log (Advarsel og log)
Log Only (Kun log)
Tabel 49: 36-9 – Well Depth (Brønddybde)
Option Funktion
Danfoss A/S © 2018.10
Vælger softstarterens reaktion, hvis dybden falder til under dybdetripniveauet (pa- rameter 34-1 Depth Trip Level (Dybdetripniveau)), eller hvis kontaktføleren for dybde lukker.
AN279052730268da-000101 / 175R1183| 27
Page 28
Installationsvejledning | Pumping Smart Card (pumpe-smart­kort)
Option Funktion
* Soft Trip and Log (Softtrip og log)
Soft Trip and Reset (Softtrip og nulstilling)
Trip Starter (Tripstarter)
Trip and Reset (Trip og nulstilling)
Warn and Log (Advarsel og log)
Log Only (Kun log)
6.7 Termisk beskyttelse
Termisk beskyttelse bruger klemmer R1, R2, R3 på smart-kortet.
Termisk beskyttelse er kun aktiv, når softstarteren er i tilstanden kør.
6.7.1 Parametergruppe 35-** Thermal Protection (Termisk beskyttelse)
Konfiguration
Tabel 50: 35-1 – Temperature Sensor Type (Temperaturfølertype)
Option Funktion
Vælger, hvilken følertype der er tilknyttet temperaturfølerindgangen på smart-kortet.
* None (Ingen)
PT100
Tabel 51: 35-2 – Temperature Trip Level (Tripniveau for temperatur)
Indstillingsområde Funktion
* 40 ° 0–240 ° Indstiller trippunktet for temperaturbeskyttelse. Anvend parameter 10-2 Temperature Scale (Temperaturskala)
til at konfigurere temperaturskalaen.
6.7.2 Parametergruppe 36-** Pump Trip Action (Pumpetriphandling)
Tabel 52: 36-10 – RTD/PT100 B
Option Funktion
Vælger softstarterens reaktion på beskyttelseshændelsen.
* Soft Trip and Log (Softtrip og log)
Soft Trip and Reset (Softtrip og nulstilling)
Trip Starter (Tripstarter)
Trip and Reset (Trip og nulstilling)
Warn and Log (Advarsel og log)
Log Only (Kun log)
28 | Danfoss A/S © 2018.10
AN279052730268da-000101 / 175R1183
Page 29
Installationsvejledning | Pumping Smart Card (pumpe-smart­kort)
7 Tripmeddelelser
7.1 Dybdeføler
Årsag
Smart-kortet har registreret en fejl i dybdeføleren.
Fejlfinding
Kontrollér følgende parametre:
- Parameter 30-12 Depth Sensor Type (Dybdefølertype).
- Parameter 36-3 Depth Sensor (Dybdeføler).
7.2 Flowføler
Årsag
Smart-kortet har registreret en fejl i flowføleren.

Tripmeddelelser

Fejlfinding
Kontrollér følgende parametre:
- Parameter 30-5 Flow Sensor Type (Flowfølertype).
- Parameter 36-2 Flow Sensor (Flowføler).
7.3 Flowkontakt
Årsag
Flowkontaktføleren (smart-kortklemmer C23, C24) er lukket.
Fejlfinding
Kontrollér følgende parametre:
- Parameter 30-5 Flow Sensor Type (Flowfølertype).
- Parameter 36-8 Flow Switch (Flowkontakt).
7.4 Højt flow
Årsag
Flowføleren, der er tilsluttet smart-kortet, har aktiveret beskyttelsen for højt flow.
Danfoss A/S © 2018.10
AN279052730268da-000101 / 175R1183| 29
Page 30
Installationsvejledning | Pumping Smart Card (pumpe-smart­kort)
Fejlfinding
Kontrollér følgende parametre:
- Parameter 30-5 Flow Sensor Type (Flowfølertype).
- Parameter 30-7 Flow at 4 mA (Flow ved 4 mA).
- Parameter 30-8 Flow at 20 mA (Flow ved 20 mA).
- Parameter 31-1 High Flow Trip Level (Tripniveau, højt flow).
- Parameter 31-3 Flow Start Delay (Flowstartforsinkelse).
- Parameter 31-4 Flow Response Delay (Flow, forsinket respons).
- Parameter 36-6 High Flow (Højt flow).
7.5 Højt tryk
Årsag
Trykføleren, der er tilsluttet smart-kortet, har aktiveret beskyttelsen for højt tryk.
Fejlfinding
Kontrollér følgende parametre:
- Parameter 30-1 Pressure Sensor Type (Trykfølertype).
- Parameter 30-3 Pressure at 4 mA (Tryk ved 4 mA).
- Parameter 30-4 Pressure at 20 mA (Tryk ved 20 mA).
- Parameter 32-1 High Pressure Trip Level (Tripniveau, højt tryk).
- Parameter 32-2 High Pressure Start Delay (Startforsinkelse, højt tryk).
- Parameter 32-3 High Pressure Response Delay (Forsinket respons, højt tryk).
- Parameter 36-4 High Pressure (Højt tryk).
Tripmeddelelser
7.6 Lavt flow
Årsag
Flowføleren, der er tilsluttet smart-kortet, har aktiveret beskyttelsen for lavt flow. Relaterede parametre:
Fejlfinding
Kontrollér følgende parametre:
- Parameter 30-5 Flow Sensor Type (Flowfølertype).
- Parameter 30-7 Flow at 4 mA (Flow ved 4 mA).
- Parameter 30-8 Flow at 20 mA (Flow ved 20 mA).
- Parameter 31-2 Low Flow Trip Level (Tripniveau, lavt flow).
- Parameter 31-3 Flow Start Delay (Flowstartforsinkelse).
- Parameter 31-4 Flow Response Delay (Flow, forsinket respons).
- Parameter 36-7 Low Flow (Lavt flow).
30 | Danfoss A/S © 2018.10
AN279052730268da-000101 / 175R1183
Page 31
Installationsvejledning | Pumping Smart Card (pumpe-smart­kort)
7.7 Lavt tryk
Årsag
Trykføleren, der er tilsluttet smart-kortet, har aktiveret beskyttelsen for lavt tryk.
Fejlfinding
Kontrollér følgende parametre:
- Parameter 30-1 Pressure Sensor Type (Trykfølertype).
- Parameter 30-3 Pressure at 4 mA (Tryk ved 4 mA).
- Parameter 30-4 Pressure at 20 mA (Tryk ved 20 mA).
- Parameter 32-4 Low Pressure Trip Level (Tripniveau, lavt tryk).
- Parameter 32-5 Low Pressure Start Delay (Startforsinkelse, lavt tryk).
- Parameter 32-6 Low Pressure Response Delay (Forsinket respons, lavt tryk).
- Parameter 36-5 Low Pressure (Lavt tryk).
7.8 Vand lavt
Tripmeddelelser
Årsag
Dybdeføleren, der er tilsluttet smart-kortet, har aktiveret dybdebeskyttelsen.
Fejlfinding
Kontrollér følgende parametre:
- Parameter 30-12 Depth Sensor Type (Dybdefølertype).
- Parameter 30-14 Depth at 4 mA (Dybde ved 4 mA).
- Parameter 30-15 Depth at 20 mA (Dybde ved 20 mA).
- Parameter 34-1 Depth Trip Level (Tripniveau for dybde).
- Parameter 34-2 Depth Reset Level (Nulstillingsniveau for dybde).
- Parameter 34-3 Depth Start Delay (Startforsinkelse for dybde).
- Parameter 36-9 Well Depth (Brønddybde).
7.9 Trykføler
Årsag
Smart-kortet har registreret en fejl i trykføleren.
Fejlfinding
Kontrollér følgende parametre:
- Parameter 30-1 Pressure Sensor Type (Trykfølertype).
- Parameter 36-1 Pressure Sensor (Trykføler).
Danfoss A/S © 2018.10
AN279052730268da-000101 / 175R1183| 31
Page 32
Installationsvejledning | Pumping Smart Card (pumpe-smart­kort)
7.10 RTD-kredsløb
Årsag
Smart-kortet har registreret en fejl i RTD-føleren, eller RTD'en har aktiveret temperaturbeskyttelse.
Fejlfinding
Kontrollér følgende parametre:
- Parameter 35-2 Temperature Trip Level (Tripniveau for temperatur).
- Parameter 36-10 RTD/PT100 B.
Tripmeddelelser
32 | Danfoss A/S © 2018.10
AN279052730268da-000101 / 175R1183
Page 33
Installationsvejledning | Pumping Smart Card (pumpe-smart­kort)

Specifikationer

8 Specifikationer
8.1 Tilslutninger
Eksternt udstyr Flytbare stik (medfølger)
Maksimum kabelstørrelse
8.2 Certificering
RCM IEC 60947-4-2
CE EN 60947-4-2
RoHS Overholder EU-direktiv 2011/65/EU
2,5 mm2 (14 AWG)
Danfoss A/S © 2018.10
AN279052730268da-000101 / 175R1183| 33
Page 34
Installationsvejledning | Pumping Smart Card (pumpe-smart­kort)

Indeks

C
Certificering
CE 33
RCM
RoHS 33
D
Dæksel til ekspansionsport 8
F
Funktioner
Følere
Aktiv
Analog 4–20 mA 8, 13, 17, 26
Kontaktføler 13, 18, 26
Passiv
Pulsføler 13
33
6
8
8
Indeks
G
Graf i realtid
6, 11
I
Indgange, placering 9
K
Kabelstørrelse
Kompatibilitet 8
33
L
Lavt flow
Lavt tryk 31
Ledningsføring
30
P
Programmerbar indgang
29
T
Termisk beskyttelse 28
8
V
Værktøj
Flad skruetrækker
34 | Danfoss A/S © 2018.10
8
AN279052730268da-000101 / 175R1183
Page 35
Installationsvejledning | Pumping Smart Card (pumpe-smart­kort)
Danfoss A/S © 2018.10
AN279052730268da-000101 / 175R1183| 35
Page 36
Danfoss can accept no responsibility for possible errors in catalogues, brochures and other printed material. Danfoss reserves the right to alter its products without notice. This also applies to products already on order provided that such alterations can be made without subsequential changes being necessary in specifications already agreed. All trademarks in this material are property of the respective companies. Danfoss and the Danfoss logotype are trademarks of Danfoss A/S. All rights reserved.
Danfoss A/S Ulsnaes 1 DK-6300 Graasten vlt-drives.danfoss.com
Danfoss A/S © 2018.10 MG15U101
*MG15U101
AN279052730268da-000101/ 175R1183
*
Loading...
