Guía de instalación
VLT® OneGearDrive ExtensionBox
vlt-drives.danfoss.com
Índice Guía de instalación
Índice
1 Advertencias de seguridad
1.1 Propósito de esta guía de instalación
1.2 Símbolos de seguridad
1.3 Uso previsto
1.4 Personal cualicado
1.5 Medidas de seguridad
1.6 Asistencia técnica y mantenimiento
2 Instalación
2.1 Elementos suministrados
2.2 Montaje
2.2.1 Brazo de par (brazo de torsión) 4
2.2.2 ExtensionBox 5
2.2.3 VLT® OneGearDrive 6
3 Especicaciones
3.1 Especicaciones generales y condiciones ambientales
3.2 Dimensiones
3.2.1 ExtensionBox 9
3.2.2 Brida de adaptación 10
3.2.3 Brazo de par (brazo de torsión) para ExtensionBox 10
MI75A105 Danfoss A/S © 02/2015 Reservados todos los derechos. 1
Advertencias de seguridad
VLT® OneGearDrive ExtensionBox
11
1 Advertencias de seguridad
1.1 Propósito de esta guía de instalación
La nalidad de esta guía de instalación es describir el
proceso de instalación de VLT® OneGearDrive ExtensionBox.
AVISO!
La información es la requerida por el personal cualicado en situaciones normales de funcionamiento. Para conseguir más ayuda, póngase en contacto con (Danfoss).
La versión completa del manual de funcionamiento, con información más detallada, está disponible en el sitio web de (Danfoss):
vlt-drives.danfoss.com/Support/Technical-Documentation/
El cumplimiento de la información contenida en esta guía de instalación es un requisito previo para:
Un funcionamiento sin incidentes.
El reconocimiento de productos defectuosos.
Por lo tanto, lea este manual antes de trabajar con OneGearDrive.
1.3 Uso previsto
OneGearDrive está destinado a instalaciones comerciales, salvo que se acuerde expresamente lo contrario. El convertidor de frecuencia cumple con las normas de la serie EN 60034/DIN VDE 0530. Se prohíbe su uso en entornos potencialmente explosivos, a no ser que esté previsto expresamente para tal n. OneGearDrive se ha diseñado para temperaturas ambiente situadas entre los – 20 °C y los +40 °C, así como para una altura de instalación de hasta 1000 m por encima del nivel del mar.
(Danfoss) declina toda responsabilidad por cualquier tipo de daño debido a un uso inadecuado.
PRECAUCIÓN
Las máquinas de tensión baja son componentes que se instalan en otras máquinas en el sentido de la Directiva de máquinas 2006/95/CE.
No utilice la máquina hasta que se conrme
que el producto nal cumple esta directiva (consulte la norma EN 60204-01).
1.4 Personal cualicado
VLT® es una marca registrada.
Símbolos de seguridad
1.2
En este manual se utilizan los siguientes símbolos:
ADVERTENCIA
Indica situaciones potencialmente peligrosas que pueden producir lesiones graves o incluso la muerte.
PRECAUCIÓN
Indica una situación potencialmente peligrosa que puede producir lesiones leves o moderadas. También puede utilizarse para alertar contra prácticas no seguras.
AVISO!
Indica información importante, entre la que se incluyen situaciones que pueden producir daños en el equipo u otros bienes.
Todas las operaciones necesarias en convertidores de frecuencia eléctricos deberán ser realizadas exclusivamente por personal cualicado apropiado (como ingenieros eléctricos, según se establece en el proyecto de norma EN 50 110-1 / DIN VDE 0105), que dispondrá del manual de funcionamiento y de toda la documentación del producto disponible durante cualquier operación y que está obligado a actuar según las instrucciones incluidas en dichos documentos. El personal cualicado es aquel que está autorizado para actuar gracias a su formación, su experiencia y su educación, así como a su conocimiento de las normativas importantes, de los reglamentos vigentes, de las normativas de prevención de accidentes y de las condiciones de funcionamiento.
2 Danfoss A/S © 02/2015 Reservados todos los derechos. MI75A105
Advertencias de seguridad Guía de instalación
1.5 Medidas de seguridad
ADVERTENCIA
TENSIÓN ALTA
Los terminales tienen un nivel de tensión alta que puede producir la muerte o graves lesiones.
Antes de trabajar en los terminales de alimen-
tación (conectando o desconectando el cable del OneGearDrive), desconecte la fuente de alimentación del convertidor de frecuencia y espere a que transcurra el tiempo de descarga (consulte el manual de funcionamiento del convertidor de frecuencia).
La instalación, la puesta en marcha, el manteni-
miento y el desmontaje solo deben realizarlos el personal cualicado.
1.6 Asistencia técnica y mantenimiento
Póngase en contacto con su representante local de asistencia técnica cuando necesite servicios de asistencia y mantenimiento:
vlt-drives.danfoss.com/Support/Service/
1 1
MI75A105 Danfoss A/S © 02/2015 Reservados todos los derechos. 3
54 (2.13)
1
2
130BE120.10
Instalación
VLT® OneGearDrive ExtensionBox
2 Instalación
22
2.1 Elementos suministrados
VLT® OneGearDrive ExtensionBox
Cubierta del eje hueco
Bolsa de accesorios
- Anillo de retención
- Disco
- Tres tornillos para cubierta de eje hueco
(M12 × 30)
- Tres discos de plástico
- Tapa de plástico
Kit de brida de adaptación
- Brida de adaptación
- Seis tornillos de adaptador (M10 × 30)
- Seis arandelas
- Seis tornillos de adaptador (M12 × 25)
Conjunto de brazo de par (brazo de torsión)
- Brazo de par (brazo de torsión)
- Conjunto de montaje
- Seis tornillos de brazo de par (brazo de
torsión) (M12 × 30)
Montaje
2.2
2.2.1 Brazo de par (brazo de torsión)
1 Conjunto de jación del brazo de par (brazo de torsión)
2 Bastidor de soporte del cliente
ExtensionBox solo puede adaptarse a ejes de transpor­tadoras de 40 mm y a unidades OneGearDrive con un eje hueco de 40 mm.
La longitud de eje mínima es de 130 mm y la longitud de eje máxima, de 150 mm.
Todas las demás especicaciones pueden encontrarse en el capítulo «Kit de montaje» del Manual de funcionamiento de
VLT® OneGearDrive

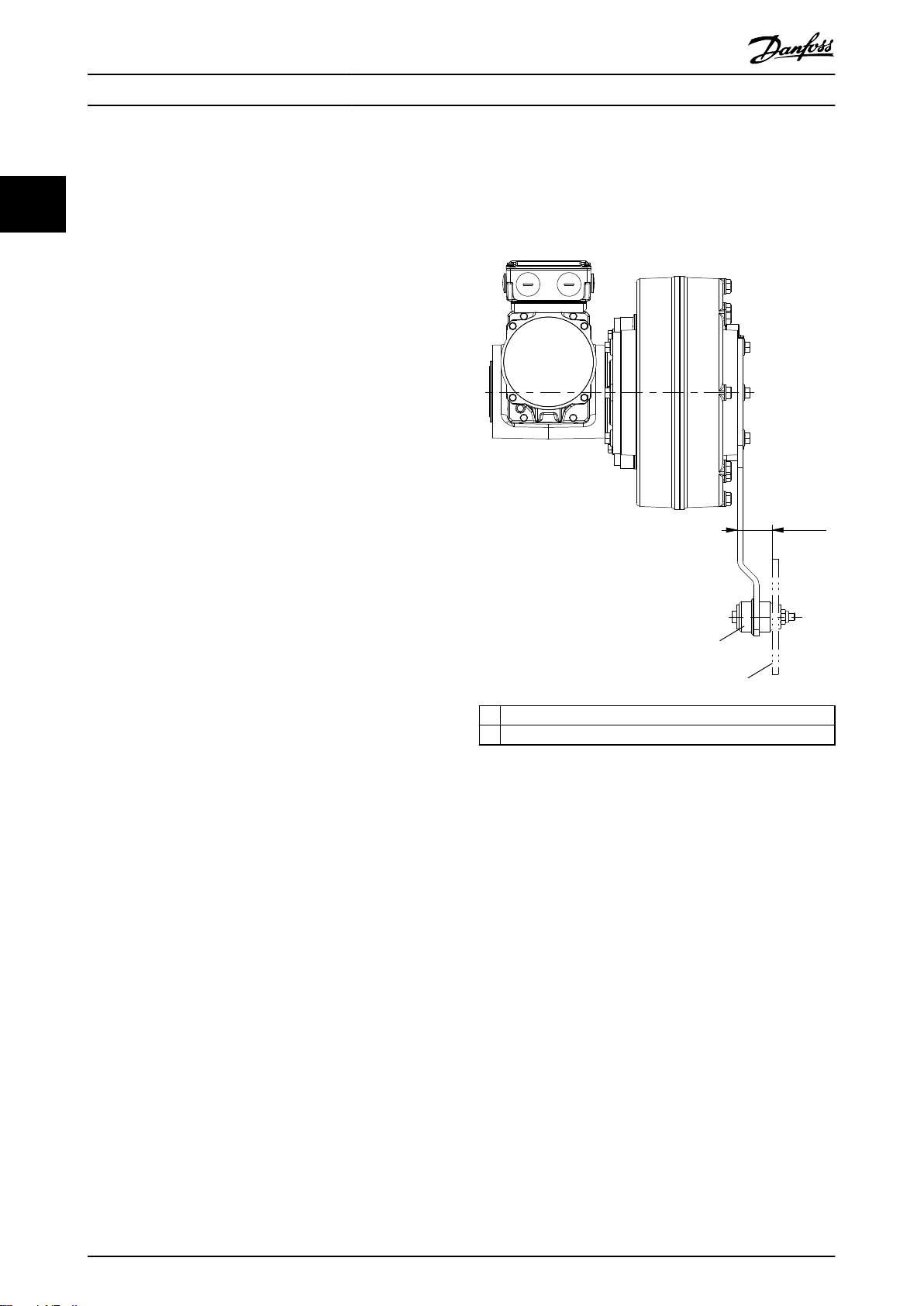

Ilustración 2.1 ExtensionBox con brazo de torsión y OneGearDrive
Tome las dimensiones del capétulo 3.2.3 Brazo de par (brazo de torsión) para ExtensionBox para determinar la posición
del conjunto de jación. Consulte también el
capétulo 2.2.3 VLT® OneGearDrive para obtener posiciones de montaje opcionales.
4 Danfoss A/S © 02/2015 Reservados todos los derechos. MI75A105
1
2
3
4
5
5
8
4
7
6
130BE121.10
Instalación Guía de instalación
Monte el brazo de par (brazo de torsión) como se muestra en la Ilustración 2.2.
Posición Cantidad Elemento Comentarios
1 1 Brazo de par
(brazo de torsión)
2 6 Tornillo de brazo
de par (brazo de
torsión)
3 1 Tornillo ISO 4017,
4 2 Arandela DIN 9021, A13
5 1 Compuerta
6 1 Arandela ISO 7090, M30
DIN 6921,
M12 × 30, par de
apriete: 35 Nm
M12 × 90
2.2.2 ExtensionBox
1. Engrase el eje de la transportadora.
2. Monte ExtensionBox en el eje de la transpor­tadora y fíjela con el anillo de retención y el disco suministrados.
AVISO!
El tornillo [3] no se suministra y dependerá de la longitud del eje de la transportadora. Para obtener más información, consulte el capítulo «Kit de montaje» del
Manual de funcionamiento de VLT® OneGearDrive.
3.
Monte ExtensionBox en pasos de 30º (consulte el
capétulo 2.2.3 VLT® OneGearDrive).
4. Cierre los ejes huecos con la cubierta (consulte la Ilustración 2.4).
2 2
7 Bastidor de
soporte del cliente
8 1 Tuerca hexagonal DIN 985, M12, par

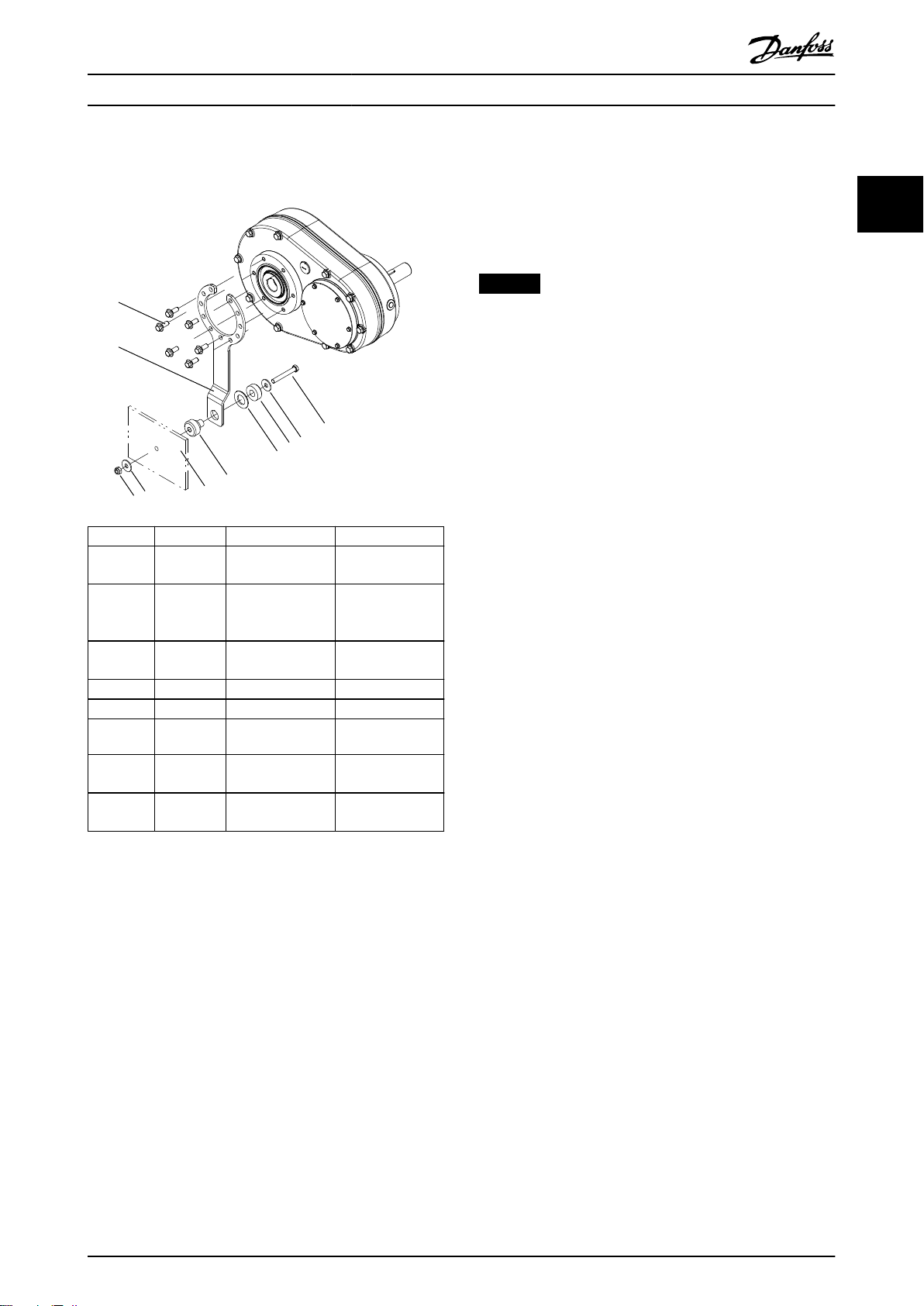

Ilustración 2.2 Vista de conjunto de ExtensionBox con brazo de par (brazo de torsión)
de apriete: 43 Nm
MI75A105 Danfoss A/S © 02/2015 Reservados todos los derechos. 5
30˚
30˚
130BE122.10
130BE124.10
P3
115
(4.53)
200
(7.87)
6x60˚
130BE126.10
130BE123.10
60˚
60˚
130BE125.10
P1 P2
30˚
30˚
130BE122.10
130BE125.10
P1 P2
130BE127.10
115
(4.53)
200
(7.87)
12x30˚
130BE123.10
60˚
60˚
130BE124.10
P3
Instalación
2.2.3
VLT® OneGearDrive
VLT® OneGearDrive ExtensionBox
22
1. Monte la brida de adaptación en OneGearDrive como se muestra en la Ilustración 2.3.
AVISO!
En la Tabla 2.1 se muestran las posibles posiciones de la brida de adaptación en función de las diversas posiciones de montaje de ExtensionBox. Utilice también esta tabla para las posiciones de montaje de forma invertida.
Posición de montaje de ExtensionBox Posición de montaje de OneGearDrive Posiciones de los tornillos de la brida
de adaptación
Tabla 2.1 Posibles posiciones de la brida de adaptación
2. Apriete los seis tornillos como se muestra en la Ilustración 2.3.
3. Engrase el eje de ExtensionBox.
4. Monte OneGearDrive en el eje de ExtensionBox como se muestra en la Ilustración 2.4.
6 Danfoss A/S © 02/2015 Reservados todos los derechos. MI75A105
1
3 2
130BE128.10
Instalación Guía de instalación
2 2
Posición Cantidad Elemento Comentarios
1 1 Adaptador
2 6 Arandela DIN 125, A10.5
3 6 Tornillo del adaptador DIN 912, M10 × 30, par de apriete:
20 Nm
Ilustración 2.3 Montaje de la brida de adaptación en OneGearDrive
MI75A105 Danfoss A/S © 02/2015 Reservados todos los derechos. 7
1
2
3 4
5
130BE129.10
Instalación
VLT® OneGearDrive ExtensionBox
22
Posición Cantidad Elemento Comentarios
1 1 Perno de ojo DIN 580, C15, M12
2 1 Tapa de plástico
3 1 Cubierta del eje hueco con junta
4 3 Tornillo de la tapa DIN 6921, M12 × 30, par de apriete:
6 Nm
5 1 Brida de adaptación
(montada en OneGearDrive)
Ilustración 2.4 Montaje de la brida de adaptación en ExtensionBox
5. Fije la brida de adaptación [5] con los tornillos del adaptador (suministrados).
6. Retire el perno de ojo [1] del ExtensionBox y OneGearDrive.
7. Coloque la tapa de plástico [2] (suministrada) para cerrar el oricio de ExtensionBox.
8. Coloque la cubierta del eje hueco [3] en ExtensionBox.
Consulte el Manual de funcionamiento de VLT® OneGearDrive para obtener más información.
8 Danfoss A/S © 02/2015 Reservados todos los derechos. MI75A105
380
350
182
364
562
182
543.4
224.4
(21.39)
(8.83)(7.17)
(7.17)
(13.78)
(14.33)
(22.13)
(14.96)
130BE130.10
Especicaciones Guía de instalación
3 Especicaciones
3.1 Especicaciones generales y condiciones ambientales
Ratio i 3,11
Grado de protección IP54
MLT [Nm] 0–850
nLT [RPM] 0–31
Peso [kg] 44
Tabla 3.1 Especicaciones generales y condiciones ambientales
3.2 Dimensiones
3.2.1 ExtensionBox
Todas las dimensiones se indican en mm (pulgadas).
3 3

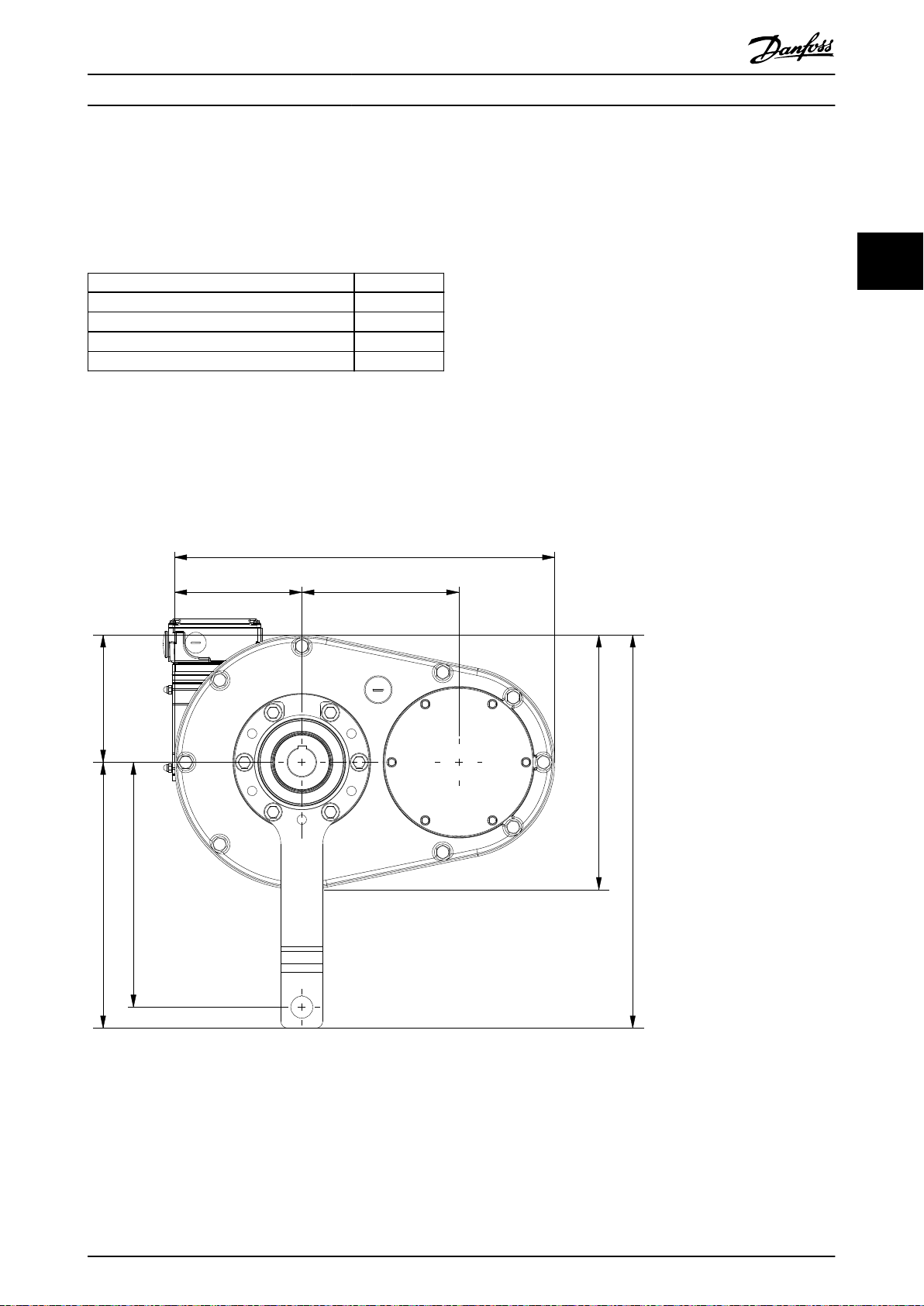

Ilustración 3.1 Dimensiones de ExtensionBox
MI75A105 Danfoss A/S © 02/2015 Reservados todos los derechos. 9
130BE131.10
115
(4.53)
200
(7.87)
6x60˚
12x30˚
10
(0.39)
24
(0.94)
10.5 (0.41)
230
(9.06)
98
(3.86)
10.5 (0.41)
380
(14.96)
350
(13.78)
86.5
(3.41)
60
(2.36)
33.5
(1.32)
8
(0.31)
13.5 (0.53)
135.8 (5.35)
164
(6.46)
R 40
(1.57)
192
(7.56)
31.5
(1.24)
±0.5
±0.2
± 0.0078
9x30˚
30˚
±0.0197
130BE132.10
Especicaciones
VLT® OneGearDrive ExtensionBox
3.2.2 Brida de adaptación
Todas las dimensiones se indican en mm (pulgadas).
33
Ilustración 3.2 Dimensiones de la brida de adaptación
3.2.3 Brazo de par (brazo de torsión) para ExtensionBox
Todas las dimensiones se indican en mm (pulgadas).
Ilustración 3.3 Dimensiones del brazo de par (brazo de torsión)
10 Danfoss A/S © 02/2015 Reservados todos los derechos. MI75A105
