Programvaruversion

VLT 8000 AQUA

Handbok

Programvaruversion: 1.7x

Denna handbok kan användas till alla VLT 8000 AQUA-frekvensomformare med programvaruversion 1.7x. Se programvarans versionsnummer i parameter 624 Programversion.

4 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

VLT® 8000 AQUA

Ordförklaringar

Ordförklaringar i alfabetisk ordning. AEO:

Automatisk energioptimering - funktion som dynamiskt justerar den ström som skickas till ett variabelt belastningsmoment för att optimera motoreffektfaktor och motorns verkningsgrad.

Analoga ingångar: De analoga ingångarna kan användas för att styra olika funktioner i frekvensomformaren. Det finns två typer av analoga ingångar: Strömingång: 0-20 mA Spänningsingång: 0-10 V DC.

Analog ref. Signal till en ingång på plint 53, 54 eller 60. Kan vara spänning eller ström.

Analoga utgångar: Det finns två analoga utgångar som kan ge en signal på 0-20 mA, 4-20 mA eller en digital signal.

Automatisk motoranpassning, AMA: Automatisk motoranpassningsalgoritm som beräknar de elektriska parametrarna för den anslutna motorn (när motorn är stoppad).

AWG: AWG betyder American Wire Gauge, dvs den amerikanska mätenheten för ledararea.

Styrkommandon: Med hjälp av manöverenheten och de digitala ingångarna kan du starta och stoppa den anslutna motorn. Funktionerna är grupperade i två grupper med följande uppdelning:

Grupp 1 Återställning, Utrullningsstopp, Återställ-

ning och utrullningsstopp, DC-bromsning, Stopp och [OFF/ STOP]-knappen.

Grupp 2 Start, Pulsstart, Reversering, Starta rever-

serat, Jogg och Frys utgång

Grupp 1 kallas kommandon för Start ej aktiv. Skillnaden mellan grupp 1 och 2 är att i grupp 1 måste alla stoppsignaler vara upphävda för att motorn ska starta. Därefter kan motorn starta med en enkel startsignal i grupp 2. När ett stoppkommando från grupp 1 getts visas STOPP på displayen. Om ett startkommando från grupp 2 saknas visas STANDBY på displayen.

CT: Konstant moment: används exempelvis för tunga, solida slampumpar och -centrifuger.

Digitala ingångar:

De digitala ingångarna kan användas för att styra olika funktioner i frekvensomformaren.

Digitala utgångar: I frekvensomformaren finns fyra digitala utgångar varav två aktiverar ett relä. Utgångarna kan leverera en 24 V DC-signal på max 40 mA.

JOG

Utfrekvensen från frekvensomformaren som överförs till motorn när joggfunktionen har aktiverats (via digitala plintar eller seriell kommunikation).

Utfrekvensen som överförs till motorn från frekvensomformaren.

M,N

Motorns nominella frekvens (märkskyltsdata). f

MAX

Högsta utfrekvens som överförs till motorn. f

MIN

Minsta utfrekvens som överförs till motorn. I

Den ström som överförs till motorn. I

M,N

Den nominella motorströmmen (märkskyltsdata). Initiering:

Om initiering utförs (se parameter 620 Driftläge), återgår frekvensomformaren till fabriksprogrammeringen.

VLT,MAX

Maximal utström. I

VLT,N

Den nominella utströmmen från frekvensomformaren. LCP:

Manöverpanelen - ett komplett gränssnitt för styrning och programmering av VLT 8000 AQUA. Manöverpanelen är löstagbar och kan alternativt monteras på upp till 3 meters avstånd från frekvensomformaren, t ex i en frontpanel, med hjälp av en tillhörande monteringssats.

LSB: Den minst betydelsefulla biten (Least Significant Bit). Används vid seriell kommunikation.

MCM: Betyder Mille Circular Mil; en amerikansk måttenhet för ledararea.

MSB: Den mest betydelsefulla biten (Most Significant Bit). Används vid seriell kommunikation.

M,N

Introduktion

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 5

VLT® 8000 AQUA

Det nominella motorvarvtalet (märkskyltsdata).



VLT

Frekvensomformarens verkningsgrad definieras som förhållandet mellan utgående och ingående effekt.

Online-/offlineparametrar: Onlineparametrar aktiveras strax efter att datavärdet ändrats. Offlineparametrar aktiveras först när du trycker på OK på manöverpanelen.

PID: PID-regleringen upprätthåller det önskade varvtalet (tryck, temperatur, etc.) genom att justera utfrekvensen för att matcha den varierande lasten.

M,N

Den nominella effekt som levereras av motorn (märkskyltsdata).

Förinställd ref. Ett fast, definierat värde för referensen som kan ställas in mellan -100 % och +100 % av referensområdet. Fyra förinställda referenser kan användas och väljas via de digitala ingångsplintarna.

Ref

MAX

Det största värdet som referenssignalen kan anta. Anges i parameter 205 Maximireferens, Ref

MAX

Den spänning som överförs till motorn. U

M,N

Den nominella motorspänningen (märkskyltsdata). U

VLT, MAX

Den maximala motorspänningen. VT-kurva:

Kurva över variabelt moment; används för pumpar och fläktar.

Ref

MIN

Det minsta värdet som referenssignalen kan anta. Anges i parameter 204 Minimireferens, Ref

MIN

Meny: Det finns fyra menyer i vilka du kan spara parameterinställningar. Du kan byta mellan de fyra menyerna och även redigera en meny medan en annan är aktiv.

Start ej aktiv-kommando: Stoppkommandon som tillhör grupp 1 i styrkommandon. Se grupp 1 under Styrkommandon.

Stoppkommando: Se Styrkommandon.

Termistor: En temperaturberoende resistor som placeras där temperaturen ska övervakas (VLT eller motor).

Tripp: Ett tillstånd som uppstår i olika situationer, exempelvis när frekvensomformaren utsätts för överhettning. En tripp upphävs när du trycker på återställningsknappen och i vissa fall automatiskt.

Tripplåst: Tripplåst är ett tillstånd som uppstår i olika situationer, exempelvis när frekvensomformaren utsätts för överhettning. En låst tripp kan brytas genom att du slår ifrån nätspänningen och startar om frekvensomformaren.

6 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

Säkerhetsföreskrifter

1. Nätförsörjningen till frekvensomformaren ska vara frånkopplad vid allt reparationsarbete. Kontrollera att nätspänningen är bruten och att den föreskrivna tiden har gått innan du tar ur dessa kontakter.

VLT® 8000 AQUA

skydd). I UL/cUL-applikationer ger ETR Klass 20, överbelastningsskydd i enlighet med ®.

6. Dra

7. Observera att frekvensomformaren har fler

inte ut kontakterna till motorn och nätet, när frekvensomformaren är ansluten till matande nät. Kontrollera att nätspänningen är bruten och att den föreskrivna tiden har gått innan du tar ur dessa kontakter.

spänningsingångar än L1, L2 och L3 när DCbussanslutningen eller eller AUX 24 V används. Kontrollera att brutna och att den erforderliga tiden gått ut innan reparationsarbetet påbörjas.

alla spänningsingångar är

Introduktion

2. Knappen [OFF/STOP] på frekvensomformarens manöverpanel bryter inte förbindelsen med nätet och får därför säkerhetsbrytare.

3. Se till att apparaten är korrekt ansluten till jord och att användaren är skyddad från strömförande delar. Motorn bör vara försedd med överlastskydd i enlighet med gällande nationella och lokala bestämmelser.

4. Jordströmmen kan överstiga 3,5mA.

5. Överlastskydd ingår meringen. Om denna funktion önskas måste ETR, tripp eller ETR varning väljas i parameter 117 Termiskt motorskydd. Obs!Funktionen bör initialiseras vid 1,0 x nominell motorström och nominell motorfrekvens (se parameter 117, Termiskt motor-

Varning:

inte användas som

inte i fabriksprogram-

Varning för oavsiktlig start

1. Motorn kan stoppas med digitala kommandon, busskommandon, referenser eller lokalt stopp när frekvensomformarens nätspänning är påslagen. Om personsäkerheten kräver att oavsiktlig start inte får förekomma sa stoppfunktioner inte tillräckliga.

2. Under parameterprogrammering kan motorstart inträffa. Stoppa därför alltid enheten med

stoppknappen [OFF/STOP] innan du

ändrar några data.

3. En stoppad motor kan komma att startas automatiskt om det uppstår ett fel i frekvensomformarens elektronik. Detta kan även ske vid en tillfällig överbelastning eller ett tillfälligt fel på elnätet samt om motoranslutningen bryts.

är des-

Det kan vara förenat med livsfara att beröra strömförande delar även efter att nätströmmen är bruten. VLT 8006-8062, 200-240 V: vänta minst 15 minuter VLT 8006-8072, 380-480 V: vänta minst 15 minuter VLT 8102-8352, 380-480 V: vänta i minst 20 minuter VLT 8452-8652, 380-480 V: vänta i minst 40 minuter VLT 8002-8006, 525-600 V: vänta i minst 4 minuter VLT 8008-8027, 525-600 V: vänta minst 15 minuter VLT 8032-8072, 525-600 V: vänta i minst 30 minuter VLT 8052-8402, 525-690 V: vänta i minst 20 minuter VLT 8502-8652, 525-690 V: vänta i minst 30 minuter

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 7

Användning på isolerat nät

Se avsnittet RFI-switch angående användning på isolerat nät.

Det är viktigt att följa rekommendationerna när det gäller installation på IT-nät eftersom hela anläggningen måste skyddas på korrekt sätt. Om man inte använder relevanta övervakningsenheter för IT-nät kan detta orsaka skador.

Det är användarens eller installatörens ansvar att säkerställa korrekt jordning, strömförgrening och överbelastningsskydd för motorn i enlighet med lokala säkerhetsföreskrifter och nationella elektriska normer (NEC).

OBS!

Elektrostatisk säkerhetsåtgärd; Elektrostatisk urladdning (ESD). Många elektronikkomponenter kan skadas av statisk elektricitet. Urladdningar så små att en människa varken kan känna, se eller höra dem kan förkorta komponenternas livslängd, försämra deras prestanda eller totalförstöra känsliga komponenter. Vid servicearbete ska därför lämplig ESDskyddsutrustning användas, så att skador till följd av urladdningar av statisk elektricitet förhindras.

VLT® 8000 AQUA

na i den här handboken, lokala säkerhetsföreskrifter samt nationella elektriska normer (NEC).

Frekvensomformaren är under livsfarlig spänning när den är ansluten till nätspänningen. Efter att nätspänningen har kopplats ur väntar du minst 15 minuter för VLT 8006-8062, 200-240 V 15 minuter för VLT 8006-8072, 380-480 V 20 minuter för VLT 8102-8352, 380-480 V 40 minuter för VLT 8452-8652, 380-480 V 4 minuter för VLT 8002-8006, 525-600 V 15 minuter för VLT 8008-8027, 525-600 V 30 minuter för VLT 8032-8072, 525-600 V 20 minuter för VLT 8052-8402, 525-690 V 30 minuter för VLT 8502-8652, 525-690 V innan du tar i någon elektrisk komponent. Var samtidigt uppmärksam på att koppla från andra spänningsförsörjningar, till exempel extern 24 V DC och lastdelning (sammankoppling av DC-mellankretsarna). Endast behörig elektriker får utföra den elektriska installationen. Felaktig installation av motorn eller VLT-enheten kan orsaka materialskador, allvarliga personskador eller dödsfall. Följ anvisningar-

8 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

VLT® 8000 AQUA

Introduktion till handboken

Introduktion till AQUA: I det här avsnittet beskrivs de fördelar som kan uppnås genom att använda

VLT 8000 AQUA, som till exempel automatisk energioptimering, konstant moment eller variabelt moment samt andra funktioner som ingår i AQUA. Det här avsnittet innehåller även exempel på olika tillämpningar samt information om Danfoss.

Installation: I det här avsnittet anges hur du mekaniskt utför en korrekt installation av

VLT 8000 AQUA. Dessutom ingår en lista över nät- och motoranslutningar tillsammans med en beskrivning av styrkortsplintarna.

Programmering: I det här avsnittet beskrivs VLT 8000 AQUA-enhetens manöverenhet och

programparametrar. Avsnittet innehåller även en guide till snabbmenyn som hjälper dig att snabbt komma i gång och använda frekvensomformaren.

Allt om VLT 8000 AQUA: I det här avsnittet finns information om de status-, varnings- och felmedde-

landen som används i VLT 8000 AQUA. Här ingår även information om tekniska data, service, fabriksinställningar och speciella förhållanden.

Handboken till VLT 8000 AQUA är indelad i fyra avsnitt.

Introduktion

OBS!

Viktig information.

Allmän varning

Varning för högspänning

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 9

VLT® 8000 AQUA

Styrprincip

En frekvensomformare omvandlar växelspänning från nätspänningen till likspänning och ändrar därefter denna till en reglerbar växelspänning med reglerbar amplitud och frekvens.

1. Nätspänning 3 x 200-240 V AC, 50/60 Hz. 3 x 380-480 V AC, 50/60 Hz. 3 x 525-600 V AC, 50/60 Hz. 3 x 525-690 V AC, 50/60 Hz.

2. Likriktare Trefasig likriktarbrygga som omvandlar växelström till likström.

3. Mellankrets Likspänning = 1,35 x nätspänning [V].

4. Mellankretsdrosslar Jämnar ut mellankretsspänningen och minskar återkopplingen av övertonsströmmar till nätförsörjningen.

Motorn styrs således med reglerbar spänning och frekvens vilket ger möjlighet till steglös varvtalsstyrning av trefasiga AC-standardmotorer.

5. Mellankretskondensatorer Jämnar ut mellankretsspänningen.

6. Växelriktare Omvandlar likspänning till reglerbar växelspänning med reglerbar frekvens.

7. Motorspänning Reglerbar växelspänning, 0 -100 % av matarspänningen.

8. Styrkort Här finns datorn som styr växelriktaren som genererar ett pulsmönster, vilket används för att omvandla likspänningen till reglerbar växelspänning med reglerbar frekvens.

AEO - Automatic Energy Optimization (automatisk energioptimering)

I vanliga fall ska U/f-kurvan anges med utgångspunkt från den förväntade belastningen vid olika frekvenser. Det är emellertid ofta problematiskt att känna till belastningen vid en given frekvens i en anläggning. Du kan lösa problemet genom att använda VLT 8000 AQUA med dess integrerade AEO (Automatic Energy Optimization), vilket garanterar optimalt energiutnyttjande. Den här funktionen är fabriksprogrammerad i alla VLT 8000 AQUA-enheter. Det innebär att du inte behöver justera frekvensomformarens U/f-förhållande för att erhålla maximalt energisparande. I andra frekvensomformare måste man göra en uppskattning av den givna belastningen och förhållandet mellan spänning/frekvens (U/f) för att kunna ställa in frekvensomformaren korrekt. När du använder AEO (Automatic Energy Optimization) behöver du inte längre beräkna eller bedöma anläggningens systemegenskaper, eftersom Danfoss VLT 8000 AQUA-enheterna alltid garanterar optimal, belastningsberoende energiförbrukning för motorn.

I figuren till höger visas arbetsområdet för AEO-funktionen, i vilken energioptimering är aktiverad.

Om AEO-funktionen valts i parameter 101, Moment- kurva, är funktionen ständigt aktiv. Om det skulle bli en större avvikelse från det optimala U/f-förhållandet, justeras frekvensomformaren automatiskt.

Fördelar med AEO-funktionen

• Automatisk energioptimering

10 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

• Kompensering om en motor av överstorlek används

• AEO anpassar drift till dagliga eller säsongsbetingade variationer

• Energibesparingar i ett system med konstant luftvolym

• Kompensering i det översynkrona arbetsområdet

VLT® 8000 AQUA

• Reducerar det akustiska motorljudet

Introduktion

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 11

VLT® 8000 AQUA

Exempel på applikation – konstanttryckreglering i vattenförsörjningssystem

Behovet av vatten från vattenverk varierar avsevärt under ett dygn. På natten används praktiskt taget inget vatten, medan förbrukningen är hög på morgonen och på kvällen. För att behålla ett lämpligt tryck i vattenförsörjningsledningarna i förhållande till det aktuella behovet, är matarpumparna utrustade med varvtalsstyrning. Om du använder en frekvensomformare kan energin som pumparna förbrukar hållas på en miniminivå, och vattenförsörjningen till kunder optimeras. Installationen av VLT 8000 AQUA med dess integrerade PID-regulator är enkel och tar inte lång tid. En IP54/ NEMA 12-enhet kan t ex monteras på väggen nära pumpen, och de befintliga nätkablarna kan användas för nätanslutning till enheten. Du kan montera en tryckgivare för frekvensomformaren (t ex Danfoss MBS 33 eller MBS 3000) några få meter från den gemensamma utloppspunkten från v attenverket för att erhålla regl ering med återkoppling. Danfoss MBS 33 och MBS 3000 är tvåtrådsgivare (4–20 mA) som kan matas direkt från en VLT 8000 AQUA-enhet. Du kan ställa in nödvändigt börvärde (t ex 5 bar) lokalt i parameter 418 Börvärde 1.

Anta följande: Givarens skalning är 0–10 bar, minimiflödet uppnås vid 30 Hz. En ökning av motorvarvtalet ökar trycket.

Ange följande parametrar: Par. 100 Konfiguration Med återkoppling [1] Par. 201 Min. utfrekvens 30 Hz Par. 202 Max. utfrekvens 50 Hz (eller 60 Hz) Par. 204 Minimireferens 0 bar Par. 205 Maximireferens 10 bar Par. 302 Plint 18 digitala ingångar Start [1] Par. 314 Plint 60, analog inström Återkopplingssignal [2] Par. 315 Plint 60, min-skala 4 mA Par. 316 Plint 60, max-skala 20 mA Par. 403 Energisparläge 10 s Par. 404 Energisparfrekvens 35 Hz Par. 405 Återstartfrekvens 45 Hz Par. 406 Börvärdesökning 125% Par. 413 Minimiåterkoppling 0 bar Par. 414 Maximiåterkoppling 10 bar Par. 415 Processenheter Bar [16] Par. 418 Börvärde 1 5 bar Par. 420 PID-styrning Normal Par. 423 Proportionell PID-förstärkning 0.3* Par. 424 PID-integraltid 30 s*

* Parametrarna för PID-justering beror på den faktiska systemdynamiken.

12 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

VLT® 8000 AQUA

PC-programvara och seriell kommunikation

Danfoss har flera tillval för seriell kommunikation. Via seriell kommunikation kan du övervaka, programmera och styra en eller flera frekvensomformare från en centraldator. En RS 485-port ingår som standard i alla VLT 8000 AQUA-enheter, och det går att välja mellan två olika protokoll. Protokollet anges i parameter 500. Protokollen är följande:

• FC-protokoll

• Modbus RTU

Med ett tillvalskort på bussen kan du uppnå högre överföringshastigheter än RS 485. Du kan också ansluta ett större antal enheter till bussen samt använda alternativa överföringsmedier. Danfoss tillhandahåller följande tillvalskort för kommunikation:

• Profibus

• LonWorks

• DeviceNet

Information om installationen av de olika tillvalen finns inte i den här handboken.

Via RS 485-porten kan du upprätta kommunikation, till

exempel med en dator. Ett Windows

-program kallat MCT 10 finns tillgängligt för detta ändamål. Med programmet kan du övervaka, programmera och styra en eller flera VLT 8000 AQUA -enheter.

Programverktyg för PC

PC-programvara - MCT 10

Alla frekvensomformare är försedda med en seriell kommunikationsport. Vi tillhandahåller ett PC-verktyg för kommunikation mellan PC och frekvensomformare, konfigurationsprogrammet MCT 10 (VLT Motion Control Tool).

Konfigurationsprogrammet MCT 10

MCT 10 har utformats som ett lättanvänt, interaktivt verktyg för inställning av parametrar i våra frekvensomformare. Konfigurationsprogrammet MCT 10 är bra när du vill:

• Planera ett kommunikationsnätverk offline. MCT 10 innehåller en komplett frekvensomformardatabas

• Utföra inkörning av frekvensomformare online

• Spara inställningar för alla frekvensomformare

• Ersätta en frekvensomformare i ett nätverk

• Utöka ett befintligt nätverk

• Frekvensomformare som utvecklas i framtiden stöds

Konfigurationsprogrammet MCT 10 stöder Profibus DP-V1 via en master klass 2-anslutning. Det gör det möjligt att läsa/skriva parametrar online i en frekvensomformare via Profibus-nätverket. Därmed behövs inte något extra kommunikationsnätverk.

Moduler för konfigurationsprogrammet MCT 10

Följande moduler ingår i programpaketet:

Konfigurationsprogrammet MCT 10

Inställning av parametrar Kopiering till och från frekvensomformare Dokumentation och utskrift av parameterinställningar inklusive diagram

SyncPos

Skapa SyncPos-program

Beställningsnummer:

Beställ CD-skivan innehållande konfigurationsprogrammet MCT 10 med kodnumret 130B1000.

Fältbusstillval

Det ökade informationsbehovet inom konstruktionshanteringssystem gör det nödvändigt att kunna samla in eller visualisera många olika typer av processdata. Dessa processdata underlättar systemteknikerns arbete med den dagliga driften av systemet och gör det lätt att tidigt upptäcka oönskade tendenser, exempelvis stigande energiförbrukning, så att dessa kan åtgärdas innan de förstör driftbudgeten.

De stora datamängder som det särskilt i stora byggnader kan vara fråga om, gör en överföringshastighet på mer än 9600 baud önskvärd.

Profibus

Profibus är ett fältbussystem med FMS och DP, som möjliggör sammankoppling av automatikutrustning som exempelvis givare och manöverdon med styr- och reglersystem via en tvåledarkabel.

Profibus FMS används när tunga kommunikationsuppgifter ska lösas på cell- eller anläggningsnivå med hjälp av stora datamängder.

Profibus DP är ett mycket snabbt kommunikationsprotokoll, som lämpar sig särskilt för kommunikation mellan automatiska styr- och reglersystem och olika enheter och apparatur.

VLT 8000 AQUA stöder endast DP.

Introduktion

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 13

VLT® 8000 AQUA

LON - Local Operating Network

LonWorks är ett intelligent fältbussystem, som ger goda möjligheter att decentralisera styrning och reglering. Enskilda apparater i samma system kan kommunicera direkt med varandra (Pier-to-pier eller jämlike-till-jämlike). Det behövs därför inte någon centraldator som i ett Master/Slave-system, utan signalerna sänds via ett gemensamt kommunikationsnät direkt till den apparat som ska använda signalen. Kommunikationen blir härigenom mycket mer flexibel och den centrala styrningen och övervakningen av processen kan utnyttjas uteslutande för att övervaka att processen fungerar som avsett. När LonWorks utnyttjas fullt ut är också givare inkopplade till bussledningen, varför en givarsignal snabbt kan överföras till en annan kontrollenhet. Detta är särskilt värdefullt när man har flyttbara rumsindelningar. Två återkopplingssignaler kan anslutas till VLT 6000 HVAC via LonWorks, så att den inbyggda PID-sregulatorn kan arbeta direkt med bussåterkoppling.

DeviceNet

DeviceNet är ett digitalt nätverk baserat på CAN-protokollet, som ansluter flera enheter till en kommunikationskanal (multi-drop). Det fungerar som ett kommunikationsnätverk mellan regulatorer och I/O-enheter i industrimiljö. Varje enhet och/eller regulator är en nod i nätverket. DeviceNet är ett producent/konsument-nätverk som stöder flera kommunikationshierarkier och meddelandeprioritering. DeviceNet-system kan konfigureras för att fungera i en master/slav-arkitektur eller en arkitektur med distribuerad kontroll där kommunikationen sker direkt mellan noderna (peer-to-peer). Det här systemet erbjuder en enskild anslutningspunkt för konfiguration och styrning, genom att ha stöd för både I/O-kommunikation och explicit meddelandekommunikation. DeviceNet har också en funktion som strömförsörjare i nätverket. Detta innebär att enheter med begränsad strömförbrukning kan försörjas direkt från nätverket via 5-ledarkabeln.

MODBUS används ofta i gas- och oljerelaterade tillämpningar, men har också fördelar som kan utnyttjas inom tillämpningar som rör byggnation, infrastruktur, transport och energi.

Modbus RTU

Protokollet MODBUS RTU (Remote Terminal Unit) är en meddelandestruktur som utvecklades av Modicon 1979 och som används för att upprätta master/slaveller klient/server-kommunikation mellan intelligenta enheter. MODBUS används för övervakning och programmering av enheter, för kommunikation mellan intelligenta enheter och sensorer och instrument, för övervakning av fältenheter med hjälp av datorer och HMI-enheter.

14 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

Tillbehör

IP 20-bottentäckplatta

VLT® 8000 AQUA

Introduktion

Tillämpningstillval

Modell Beskrivning Best.nr IP 4x-toppkåpa IP IP 4x-toppkåpa NEMA 12-jordningsplåt IP 20-plintskydd Tillval, VLT-modell 8006-8022 200-240 V 175Z4622 IP 20-plintskydd Tillval, VLT-modell 8027-8032 200-240 V 175Z4623 IP 20-plintskydd Tillval, VLT-modell 8016-8042 380-480 V 175Z4622 IP 20-plintskydd Tillval, VLT-modell 8016-8042 525-600 V 175Z4622 IP 20-plintskydd Tillval, VLT-modell 8052-8072 380-480 V 175Z4623 IP 20-plintskydd Tillval, VLT-modell 8102-8122 380-480 V 175Z4280 IP 20-plintskydd Tillval, VLT-modell 8052-8072 525-600 V 175Z4623 IP 20-bottentäckplatta Tillval, VLT-modell 8042-8062 200-240 V 176F1800 Plintadaptersats VLT-modell 8042-8062 200-240 V, IP 54 176F1808 Plintadaptersats VLT-modell 8042-8062 200-240 V, IP 00/NEMA 1 176F1805 LCP-manöverpanel Separat LCP 175Z7804 Monteringssats för externt montage av LCP-manöverpanel IP 00 och 20 Monteringssats för externt montage av LCP-manöverpanel

IP 54 Blindlock för LCP för alla IP 00/IP 20-enhet er 175Z7806 Kabel till LCP Separat kabel (3 m) 175Z0929 Reläkort Applikationskort med fyra reläutgångar 175Z3691 Kaskadstyrkort Med godkänd ytbeläggning 175Z3692 Profibus-tillval Utan/med godkän d ytb eläggning 175Z3685/175Z3686 LonWorks-tillval, Free topology Utan godkänd ytbelä gg ni ng 176F0225 Modbus RTU-tillval Utan godkänd ytbelä gg ni ng 175Z3362 DeviceNet-tillval Utan godkänd ytbelägg ning 176F0224 Konfiguration spr ogrammet MCT 10 CD-ROM 130B1000 Programmet MCT 31 för övertonsberäkning CD-ROM 130B1031

Tillval, VLT-modell 8006-8011 380-480 V Compact 175Z0928 Tillval, VLT-modell 8002-8011 525-600 V Compact 175Z0928 Tillval, VLT-modell 8006-8011 380-480 V 175H4195

175Z0850 Monteringssats för extern t mon tag e, inkl . 3 m kab el Monteringssats för extern t mon tag e, inkl . 3 m kab el 175Z7802

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 15

Rittal-monteringssats

VLT® 8000 AQUA

Modell Rittal TS8-kapsling för

IP00 Rittal TS8-kapsling för

IP00 Golvställ för IP21- och IP54-kapsling

Beskrivning Best.nr Monteringssats för 1800 mm hög kapsling, VLT8152-8202, 380-480V;

176F1824 VLT8052-8202, 525-690V Monteringssats för 2000 mm hög kapsling, VLT8152-8202, 380-480V;

176F1826 VLT8052-8202, 525-690V Monteringssats för 1800 mm hög kapsling, VLT8252-8352, 380-480V;

176F1823 VLT8252-8402, 525-690V

Monteringssats för 2000 mm hög kapsling, VLT8252-8352, 380-480V;

176F1825 VLT8252-8402, 525-690V Monteringssats för 2000 mm hög kapsling, VLT8452-8652, 380-480V/

176F1850 VLT 8502-8652, 525-690V Tillval, VLT8152-8352, 380-480V; VLT 8052-8402, 525-690V 176F1827

Nätskyddssats Skyddskit, VLT 8152-8352, 380-480 V; VLT 8052-8402, 525-690 V 176F0799 Nätskyddssats Skyddskit, VLT 8452-8652, 380-480 V; VLT 8502-8652, 525-690V 176F1851

1) IP 4x/NEMA 1-toppkåpa är endast avsedd för IP 20-enheter, och det är endast vågräta ytor som uppfyller IP 4x. Satsen innehåller även en jordningsplåt (UL).

2) NEMA 12-jordningsplåt (UL) är endast avsedd för IP 54-enheter.

3) Fjärrmonteringssatsen är endast avsedd för IP 00- och IP 20-enheter. Kapslingen för fjärrmonteringssatsen är IP 65.

4) Fjärrmonteringssatsen är endast avsedd för IP 54-enheter. Kapslingen för fjärrmonteringssatsen är IP 65.

5) För mer information: Se installationsguiden för hög effekt MI.90.JX.YY. VLT 8000 AQUA kan levereras med inbyggt fältbusstillval och/eller tillämpningstillval. Beställningsnumren för de

enskilda VLT-modellerna med inbyggda tillval återfinns i respektive handböcker eller bruksanvisningar. Dessutom kan beställningsnummersystemet användas för beställning av en frekvensomformare med tillval.

16 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

VLT® 8000 AQUA

Kaskadstyrenhet, tillval

I standardläget styrs en motor av den enhet som innehåller tillvalskortet med kaskadstyrenheten. Upp till fyra extra motorer med fast varvtal kan efter behov ställas av och på, i lead-lag-läge.

I master/slav-läget är den frekvensomformare som innehåller tillvalskortet med kaskadstyrenheten master, tillsammans med den tillhörande motorn. Upp till fyra extra motorer, var och en med egen frekvensomformare, kan styras i slavläget. Med kaskadstyrenhetens funktioner kan de frekvensomformare/motorer som är slavar ställas i läge av och på (efter behov), för att erhålla bästa effektivitet när det gäller systemdrift.

I pumpväxlingsläget går det att fördela användningen av pumparna jämnt. Detta görs genom att frekvensomformaren fås att växla mellan pumparna (max. 4) med hjälp av en timer. Observera att det här läget kräver en extern reläkonfiguration.

Kontakta Danfoss säljkontor om du vill ha mer information.

LC-filter för VLT 8000 AQUA

När en motor styrs av en frekvensomformare kan det höras resonansljud från motorn. Detta ljud, vars orsak ligger i motorns konstruktion, uppstår varje gång en av växelriktartransistorerna i frekvensomformaren aktiveras. Resonansljudets frekvens motsvarar därför frekvensomformarens switchfrekvens.

Filtret reducerar spänningens stigtid (motsvarar spänningsderivatan dU/dt), toppspänningen U

PEAK

och rippelströmmen I till motorn, så att en nästan sinusformad ström och spänning erhålls. Härigenom dämpas motorljudet till ett minimum.

På grund av rippelströmmen i spolarna uppstår en del ljud från spolarna. Problemet kan lösas genom att filtret byggs in i ett skåp eller liknande.

Introduktion

Till VLT 8000 AQUA kan Danfoss leverera ett LC-filter som dämpar motorljudet.

Exempel på hur LC-filter används

Dränkbara pumpar Små motorer med upp till 5,5 kW nominell effekt ska förses med LC-filter, såvida inte motorn är utrustad med fasåtskillnadspapp. Detta gäller exempelvis dränkbara motorer. Om sådana motorer används utan LC-filter tillsammans med en frekvensomformare kortsluts motorlindningarna. I tveksamma fall bör motortillverkaren tillfrågas om huruvida den aktuella motorn är försedd med fasåtskillnadspapp.

Brunnspumpar När undervattenspumpar som t.ex. dränkbara pumpar eller brunnspumpar ska användas, bör man samråda med leverantören om de speciella krav som ställs i den aktuella anläggningen. Om en frekvensomformare ska användas för brunnspumpsinstallationer bör LC-filter användas.

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 17

VLT® 8000 AQUA

Beställningsnummer, LC-filtermoduler

Nätspänning 3 × 200-240 V

LC-filter- LC-filter- Nominell ström Max ut- Effekt- för VLT-modell 8006-8008 IP 00 25,0 A 60 Hz 110 W 175Z4600 8011 IP 00 32 A 60 Hz 120 W 175Z4601 8016 IP 00 46 A 60 Hz 150 W 175Z4602 8022 IP 00 61 A 60 Hz 210 W 175Z4603 8027 IP 00 73 A 60 Hz 290 W 175Z4604 8032 IP 00 88 A 60 Hz 320 W 175Z4605 8042 IP 00 115 A 60 Hz 600 W 175Z4702 8052 IP 00 143 A 60 Hz 600 W 175Z4702 8062 IP 00 170 A 60 Hz 700 W 175Z4703

kapsling vid 200 V frekvens förlust Best.nr

Nätförsörjning 3 x 380-480 V

LC-filter- LC-filter- Nominell ström Max ut- Effekt- för VLT-modell 8006-8011 IP 20 16 A / 16 A 120 Hz 175Z0832 8016 IP 00 24 A/ 21,7 A 60 Hz 170 W 175Z4606 8022 IP 00 32 A / 27,9 A 60 Hz 180 W 175Z4607 8027 IP 00 37,5 A / 32 A 60 Hz 190 W 175Z4608 8032 IP 00 44 A / 41,4 A 60 Hz 210 W 175Z4609 8042 IP 00 61 A / 54 A 60 Hz 290 W 175Z4610 8052 IP 00 73 A / 65 A 60 Hz 410 W 175Z4611 8062 IP 00 90 A / 78 A 60 Hz 480 W 175Z4612 8072 IP 20 106 A / 106 A 60 Hz 500 W 175Z4701 8102 IP 20 147 A / 130 A 60 Hz 600 W 175Z4702 8122 IP 20 177 A / 160 A 60 Hz 750 W 175Z4703 8152 IP 20 212 A / 190 A 60 Hz 750 W 175Z4704 8202 IP 20 260 A / 240 A 60 Hz 900 W 175Z4705 8252 IP 20 315 A / 302 A 60 Hz 1000 W 175Z4706 8302 IP 20 395 A / 361 A 60 Hz 1100 W 175Z4707 8352 IP 20 480 A / 443 A 60 Hz 1700 W 175Z3139 8452 IP 20 600 A / 540 A 60 Hz 2100 W 175Z3140 8502 IP 20 658 A / 590 A 60 Hz 2100 W 175Z3141 8602 IP 20 745 A / 678 A 60 Hz 2500 W 175Z3142

kapsling vid 400/480 V frekvens förlust Best.nr

Var god kontakta Danfoss angående LC-filter för 525-600 V och VLT 8652, 380-480 V.

OBS!

När LC-filter används ska switchfrekvensen vara 4,5 kHz (se parameter 407).

För VLT 8452-8602 måste parameter 408 vara inställd på Med LC-filter för att fungera ordentligt.

18 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

VLT® 8000 AQUA

Nätförsörjning 3 x 690 V

VLT Nominell ström vid 690 V 8052 54 60 290 130B2223 130B2258

8062 73 60 390 130B2225 130B2260 8072 86 60 480 130B2225 130B2260 8102 108 60 600 130B2226 130B2261 8122 131 60 550 130B2228 130B2263 8152 155 60 680 130B2228 130B2263 8202 192 60 920 130B2229 130B2264 8252 242 60 750 130B2231 130B2266 8302 290 60 1000 130B2231 130B2266 8352 344 60 1050 130B2232 130B2267 8402 400 60 1150 130B2234 130B2269 8502 530 60 500 130B2241 130B2270 8602 600 60 570 130B2242 130B2271 8652 630 60 600 - -

dU/dt-filter

dU/dt-filtren reducerar dU/dt till ungefär 500 V/s. Dessa filter reducerar inte ljud eller Upeak

OBS!

När dU/dt -filter används ska switchfrekvensen vara 1,5 kHz (se parameter 411)

Nätförsörjning 3 x 690 V

Maximal utfrekvens (Hz)

Effektförlust (W) Beställningsnr. IP00 Beställningsnr. IP20

Introduktion

VLT Nominell ström vid 690 V 8052 54 60 90 130B2154 130B2188

8062 73 60 100 130B2155 130B2189 8072 86 60 110 130B2156 130B2190 8102 108 60 120 130B2157 130B2191 8122 131 60 150 130B2158 130B2192 8152 155 60 180 130B2159 130B2193 8202 192 60 190 130B2160 130B2194 8252 242 60 210 130B2161 130B2195 8302 290 60 350 130B2162 130B2196 8352 344 60 480 130B2163 130B2197 8402 400 60 540 130B2165 130B2199 8502 530 60 500 130B2236 130B2239 8602 600 60 570 130B2237 130B2240 8652 630 60 600 - -

Maximal utfrekvens (Hz)

Effektförlust (W) Beställningsnr. IP00 Beställningsnr. IP20

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 19

VLT® 8000 AQUA

LC-filter VLT 8006-8011 380-480 V

Installation av LC-filter IP 20

Bilden till vänster visar måtten på IP 20 LC-filter för både Bookstyle och Compact till de ovannämnda effektområdena. Minsta luftspalt ovanför och under kapslingen: 100 mm.

IP 20 LC-filtren är konstruerade för och klarar montering sida vid sida utan mellanrum mellan kapslingarna.

Max. längd på motorkablar:

- 150 m skärmad kabel

- 300 m oskärmad kabel Om EMC-standarder ska uppfyllas: EN 55011-1B: Max. 50 m skärmad kabel EN 55011-1A: Max. 150 m skärmad kabel

Vikt: 175Z0832 9,5 kg

20 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

VLT® 8000 AQUA

LC-filter VLT 8006-8032, 200-240 V/8016-8062 380-480 V

Tabellen och bilden visar måtten på IP 00 LC-filter för Compact-enheter. IP 00 LC-filter ska byggas in och skyddas mot damm, vatten och korrosiva gaser.

LC-filter IP 00

LC-modell A [mm] B [mm] C [mm] D [mm] E [mm] F [mm] G [mm] Vikt [kg] 175Z4600 220 135 92 190 68 170 8 10 175Z4601 220 145 102 190 78 170 8 13 175Z4602 250 165 117 210 92 180 8 17 175Z4603 295 200 151 240 126 190 11 29 175Z4604 355 205 152 300 121 240 11 38 175Z4605 360 215 165 300 134 240 11 49 175Z4606 280 170 121 240 96 190 11 18 175Z4607 280 175 125 240 100 190 11 20 175Z4608 280 180 131 240 106 190 11 23 175Z4609 295 200 151 240 126 190 11 29 175Z4610 355 205 152 300 121 240 11 38 175Z4611 355 235 177 300 146 240 11 50 175Z4612 405 230 163 360 126 310 11 65

Max. längd på motorkablar:

- 150 m skärmad kabel

- 300 m oskärmad kabel Om EMC-standarder ska uppfyllas:

- EN 55011-1B: Max. 50 m skärmad kabel

- EN 55011-1A: Max. 150 m skärmad kabel

Introduktion

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 21

VLT® 8000 AQUA

LC-filter VLT 8042-8062 200-240 V / 8072-8602 380-480 V

Tabellen och bilden visar måtten på IP 20 LC-filter. IP 20 LC-filter ska byggas in och skyddas mot damm, vatten och korrosiva gaser.

LC-filter IP 20

LC-modell A [mm] B [mm] C [mm] D [mm] E [mm] F [mm] G [mm] Vikt [kg] 175Z4701 740 550 600 70 175Z4702 740 550 600 70 175Z4703 740 550 600 110 175Z4704 740 550 600 120 175Z4705 830 630 650 220 175Z4706 830 630 650 250 175Z4707 830 630 650 250 175Z3139 1350 800 1000 350 175Z3140 1350 800 1000 400 175Z3141 1350 800 1000 400 175Z3142 1350 800 1000 470

Max. längd på motorkablar:

- 150 m skärmad kabel

- 300 m oskärmad kabel Om EMC-normer ska uppfyllas:

- EN 55011-1B: Max. 50 m skärmad kabel

- EN 55011-1A: Max. 150 m skärmad kabel

22 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

VLT® 8000 AQUA

Övertonsfilter

Harmoniska övertonsströmmar påverkar inte den direkta effektförbrukningen, men inverkar på följande förhållanden:

Högre total ström som hanteras av installationerna

Ökad belastning på transformatorn (kräver

ibland en större transformator, i synnerhet vid kompletteringar)

Ökade värmeförluster i transformator och in-

stallation I vissa fall krävs större kablar, switchar och

säkringar

Högre spänningsförvrängning till följd av högre ström

Ökad risk för störning av elektronisk utrust-

ning som är ansluten till samma nät

En stor andel belastning av likriktare från t ex frekvensomformare ökar övertonsströmmarna, vilka måste minskas för att ovanstående konsekvenser ska undvikas. Frekvensomformaren har därför som standard inbyggda DC-spolar som minskar den sammanlagda

strömmen med omkring 40 % (jämfört med enheter utan någon anordning för undertryckande av övertoner) ned till 40-45 % ThiD.

I vissa fall behövs ytterligare undertryckning (t ex komplettering med frekvensomvandlare). För detta ändamål kan Danfoss erbjuda två avancerade övertonsfilter, AHF05 och AHF10, som får ned övertonsströmmen till omkring 5 % respektive 10 %. Mer information finns i instruktion MG.80.BX.YY.

Introduktion

MCT 31

PC-verktyget MCT 31 för övertonsberäkning gör det enkelt att uppskatta övertonsdistorsion i en viss miljö. Både övertonsdistorsion från frekvensomformare från Danfoss och frekvensomformare från andra tillverkare med olika tilläggsfunktioner för övertonsreducering, som t ex Danfoss AHF-filter och 12-18-pulslikriktare, kan beräknas.

Beställningsnummer:

Beställ CD-skivan innehållande PC-verktyget MCT 31 med kodnumret 130B1031.

Beställningsnummer för övertonsfilter

Övertonsfilter används för att reducera nätets övertoner.

• AHF 010: 10 % nätstörningar

• AHF 005: 5 % nätstörningar

380-415 V, 50 Hz

AHF,N

10 A 4, 5.5 175G6600 175G6622 8006, 8008 19 A 7.5 175G6601 175G6623 8011, 8016 26 A 11 175G6602 175G6624 8022 35 A 15, 18.5 175G6603 175G6625 8027 43 A 22 175G6604 175G6626 8032

72 A 30, 37 175G6605 175G6627 8042, 8052 101 A 45. 55 175G6606 175G6628 8062, 8072 144 A 75 175G6607 175G6629 8102 180 A 90 175G6608 175G6630 8122 217 A 110 175G6609 175G6631 8152 289 A 132, 160 175G6610 175G6632 8202, 8252 324 A 175G6611 175G6633

Högre värden kan uppnås genom parallellkoppling av filterenheterna

370 A 200 175G6688 175G6691 8302 434 A

578 A 315 Två enheter på 289 A 8452 613 A 355 Enheter på 289 A och 324 A 8502 648 A 400 Två enheter på 324 A 8602 740 A 450 Två enheter på 370 A 8652

Normalt använd motor [kW]

250 Två enheter på 217 A 8352

Danfoss beställningsnummer VLT 8000 AHF 005 AHF 010

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 23

VLT® 8000 AQUA

Observera att matchningen av en typisk frekvensomformare och ett typiskt filter från Danfoss är gjord med en beräkning baserad på 400 V och en antagen normal motorlast (4- eller 2-polig). VLT 8000 är baserad på max. 110 % momenttillämpning. Den förberäknade filterströmmen kan skilja sig från ingångsmärkdata för VLT 8000 enligt vad som anges i respektive handbok, eftersom dessa siffror bygger på olika användarförhållanden.

440-480 V, 60 Hz

AHF,N

19 A 10, 15 175G6612 175G6634 8011, 8016

26 A 20 175G6613 175G6635 8022

35 A 25, 30 175G6614 175G6636 8027, 8032

43 A 40 175G6615 175G6637 8042

72 A 50, 60 175G6616 175G6638 8052, 8062 101 A 75 175G6617 175G6639 8072 144 A 100, 125 175G6618 175G6640 8102, 8122 180 A 150 175G6619 175G6641 8152 217 A 200 175G6620 175G6642 8202 289 A 250 175G6621 175G6643 8252 324 A 300 175G6689 175G6692 8302

Högre värden kan uppnås genom parallellkoppling av filterenheterna

370 A 350 175G6690 175G6693 8352 506 A

578 A 500 Två enheter på 289 A 8502 578 A 550 Två enheter på 289 A 8602 648 A 600 Två enheter på 324 A 8652

Normalt använd motor [Hkr]

450 Enheter på 217 A och 289 A 8452

Danfoss beställningsnummer VLT 8000 AHF 005 AHF 010

Observera att matchningen av frekvensomformaren och filtret från Danfoss är gjord med en beräkning baserad på 480 V och en antagen normal motorlast. VLT 8000 är baserad på 110 % momenttillämpning. Den förberäknade filterströmmen kan skilja sig från ingångsmärkdata för VLT 8000 enligt vad som anges i respektive handbok, eftersom dessa siffro r by gge r på o lik a användarförhålland en.

690 V, 50 Hz

I AHF,N Normal motor används Best.nr. AHF 005 Best.nr. AHF 01 0 VLT 8000 110 %

43 37, 45 130B2328 130B2293 8052

72 55, 75 130B2330 130B2295 8062, 8072 101 90 130B2331 130B2296 8102 144 110, 132 130B2333 130B2298 8122, 8152 180 160 130B2334 130B2299 8202 217 200 130B2335 130B2300 8252 289 250 130B2331 & 130B2333 130B2301 8302 324 315 130B2333 & 130B2334 130B2302 8352 370 400 130B2334 & 130B2335 130B2304 8402 469 500 130B2333 & 2 x

130B2334 578 560 3 x 130B2334 2 x 130B2301 8602 613 630 3 x 130B2335 130B2301 & 130B2302 8652

130B2299 & 130B2301 8502

24 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

VLT® 8000 AQUA

Beställning och uppackning av VLT-frekvensomformare

Om du är osäker på vilken frekvensomformare du har mottagit och vilka tillval den är utrustad med, kan du använda följande för att ta reda på detta.

Beställningsnummersträng med typkod

Baserat på din beställning får frekvensomformaren ett beställningsnummer som framgår av enhetens märkskylt. Numret kan till exempel se ut enligt följande:

VLT-8008-A-T4-C20-R3-DL-F10-A00-C0

Detta betyder att den beställda frekvensomformaren är en VLT 8008 för trefasig nätspänning på 380-480 V (T4) i Compact-kapsling IP 20 (C20). Maskinvaran är utrustad med inbyggda RFI-filter, klass A &B (R3). Frekvensomformaren innehåller en kontrollenhet (DL) med ett PROFIBUS-tillvalskort (F10). Inget tillvalskort (A00) och ingen ytbeläggning (C0). Det åttonde tecknet (A) anger enhetens användningsområde: A = AQUA.

IP 00: Denna kapsling levereras endast till de högsta effektklasserna i VLT 8000 AQUA-serien. Den ska monteras i standardskåp. IP 20/NEMA 1: Denna kapsling är standardkapsling för VLT 8000 AQUA. Den är mycket lämplig för apparatskåpsmontage i miljöer där hög kapslingsgrad behövs. Även denna kapsling tillåter montering sida vid sida. IP 54: Denna kapsling kan monteras direkt på väggen. Särskilda skåp behövs inte. IP54-enheter kan också monteras sida vid sida.

Maskinvaruvariant Enheterna i programmet kan levereras i följande maskinvaruversioner: ST: Standardmodell med eller utan manöve-

renhet. Utan DC-plintar, förutom för VLT 8042-8062, 200-240 V

VLT 8016-8300, 525-600 V SL: Standardmodell med DC-plintar. EX: Utbyggd enhet med manöverpanel, DC-

plintar, anslutning för extern 24 V DC-re-

servmatning för styrkortet. DX: Utbyggd enhet med manöverpanel, DC-

plintar, inbyggda nätsäkringar och fråns-

kiljare, anslutning för extern 24 V DC-

reservmatning för styrkortet. PF: Standardmodell med 24 V DC-reservmat-

ning för styrkortet och inbyggda nätsäkr-

ingar. Inga DC-plintar. PS: Standardmodell med 24 V DC-reservmat-

ning för styrkortet. Inga DC-plintar. PD: Standardmodell med 24 V DC-reservmat-

ning för styrkortet, inbyggda nätsäkringar

och frånskiljare. Inga DC-plintar. RFI-filter

Enheter för en nätspänning på 380-480 V och en motoreffekt på upp till 7,5 kW (VLT 8011) är alltid utrustade med ett inbyggt klass A1 & B-filter. Enheter för högre motoreffekter än så kan beställas med eller utan RFI-filter. Enheter på 525-600 V finns inte tillgängliga med RFI-filter.

A1 RFI finns inte tillgängligt på VLT 8502 -8652 525-690 V

Introduktion

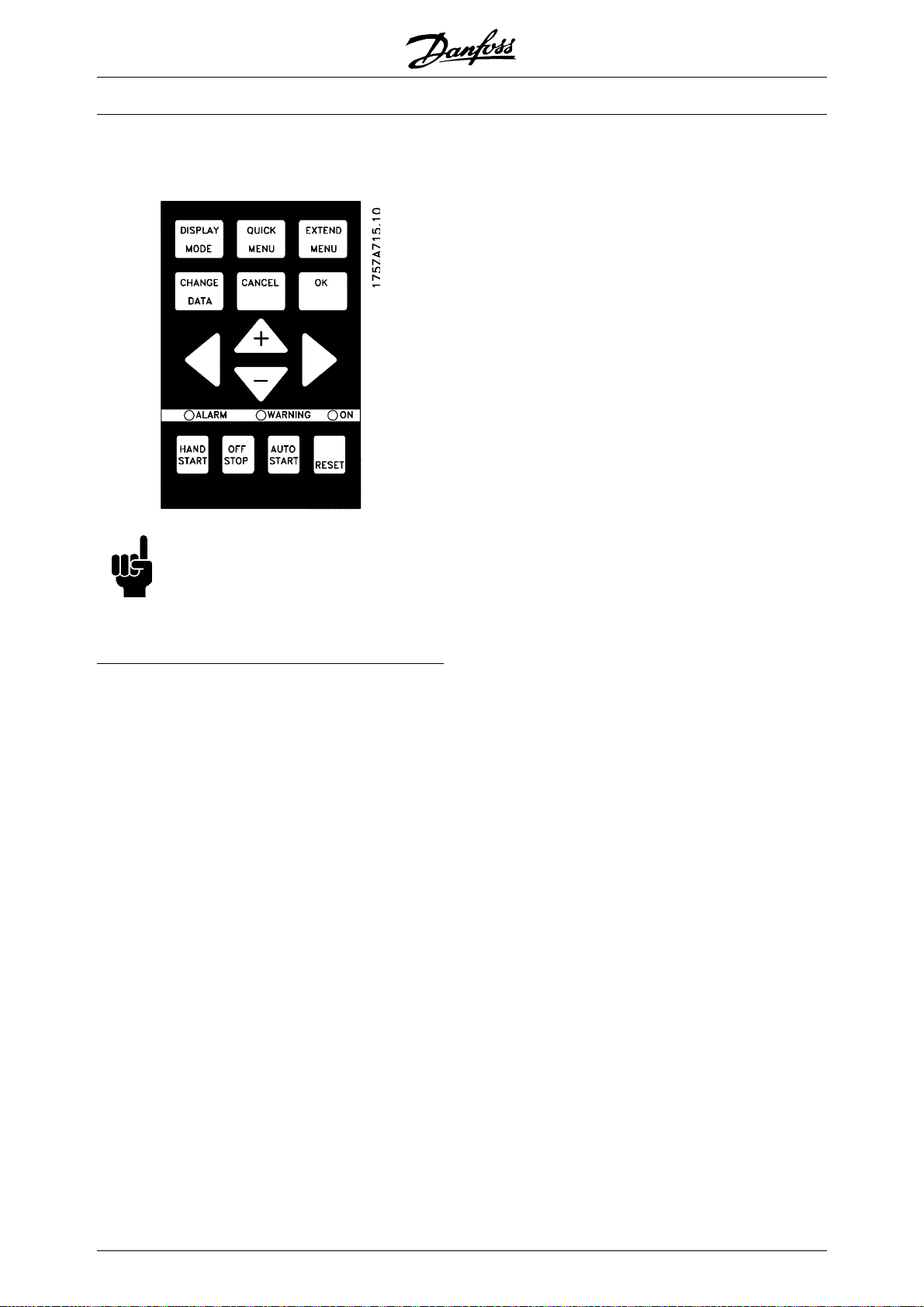

Manöverenhet (knappsats och display) Alla enheter i programmet med undantag av IP 54enheter (samt IP 21 VLT 8452-8652, 380-480 V och VLT 8502-8652, 525-690 V) kan beställas antingen med eller utan styrenhet. IP 54-enheter levereras alltid med en manöverenhet. Alla enhetstyper finns tillgängliga med inbyggda tillämpningstillval inklusive ett reläkort med fyra reläer eller ett kaskadstyrkort.

Ytbeläggning Alla enhetstyper finns tillgängliga med eller utan skyddande ytbeläggning på kretskortet. Observera att VLT 8452-8652, 380-480 V och VLT 8052-8652, 525-690 V endast finns tillgängliga med vanlig ytbehandling.

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 25

VLT® 8000 AQUA

200-240 V

Typkod

Position i strängen 4,0 kW/5,0 Hkr 8006 X X X X X X 5,5 kW/7,5 Hkr 8008 X X X X X X 7,5 kW/10 Hkr 8011 X X X X X X 11 kW/15 Hkr 8016 X X X X X X 15 kW/20 Hkr 8022 X X X X X X 18,5 kW/25 Hkr 8027 X X X X X X 22 kW/30 Hkr 8032 X X X X X X 30 kW/40 Hkr 8042 X X X X X X 37 kW/50 Hkr 8052 X X X X X X 45 kW/60 Hkr 8062 X XXX XX

380-480 V

Typkod

Position i strängenT49-10 4,0 kW/5,0 Hkr 8006 X X X X X 5,5 kW/7,5 Hkr 8008 X X X X X 7,5 kW/10 Hkr 8011 X X X X X 11 kW/15 Hkr 8016 X X X X X X X 15 kW/20 Hkr 8022 X X X X X X X 18,5 kW/25 Hkr 8027 X X X X X X X 22 kW/30 Hkr 8032 X X X X X X X 30 kW/40 Hkr 8042 X X X X X X X 37 kW/50 Hkr 8052 X X X X X X X 45 kW/60 Hkr 8062 X X X X X X X 55 kW/75 Hkr 8072 X X X X X X X 75 kW/100 Hkr 8102 X X X X X X X 90 kW/125 Hkr 8122 X X X X X X X 110 kW/150 Hkr 8152 X X X X X X X X X X X 132 kW/200 Hkr 8202 X X X X X X X X X X X 160 kW/250 Hkr 8252 X X X X X X X X X X X 200 kW/300 Hkr 8302 X X X X X X X X X X X 250 kW/350 Hkr 8352 X X X X X X X X X X X 315 kW/450 Hkr 8452 X X X X X X X X X X X 355 kW/500 Hkr 8502 X X X X X X X X X X X 400 kW/550 HKr 8602 X X X X X X X X X X X 450 kW/600 Hkr 8652 X XXX XXXXXXX

C00

11-13

9-10

11-13

C20

C00

11-13

CN1

11-13

C20

11-13

CN1

11-13

C54

11-13ST14-15SL14-15R016-17R116-17R316-17

C54

11-13ST14-15SL14-15EX14-15DX14-15PS14-15PD14-15PF14-15R016-17R116-17R316-17

Spänning

T2: 200-240 VAC T4: 380-480 VAC

Kapsling

C00: Compact IP 00 C20: Compact IP 20 CN1: Compact NEMA 1 C54: Compact IP 54

OBS!

NEMA 1 överstiger IP 20

Maskinvaruvariant

ST: Standard SL: Standard med DC-plintar EX: Utökad med 24 V-försö rj ning och DC-plintar DX: Utökad med 24 V-försörjning, DC-plintar, frånskiljare och säkring PS: Standard med 24 V-försörjning PD: Standard med 24 V-försörjning, säkring och frånkopplare PF: Standard med 24 V-försörjning och säkring

RFI-filter

R0: Utan filter R1: Klass A1-filter R3: Klass A1- och B-filter

26 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

VLT® 8000 AQUA

525-600 V

Typkod

1,1 kW/1,5 Hkr 8002 X X X X 1,5 kW/2,0 Hkr 8003 X X X X 2,2 kW/3,0 Hkr 8004 X X X X 3,0 kW/4,0 Hkr 8005 X X X X 4,0 kW/5,0 Hkr 8006 X X X X 5,5 kW/7,5 Hkr 8008 X X X X 7,5 kW/10 Hkr 8011 X X X X 11 kW/15 Hkr 8016 X X X 15 kW/20 Hkr 8022 X X X 18,5 kW/25 Hkr 8027 X X X 22 kW/30 Hkr 8032 X X X 30 kW/40 Hkr 8042 X X X 37 kW/50 Hkr 8052 X X X 45 kW/60 Hkr 8062 X X X 55 kW/75 Hkr 8072 XX X

Position i strängen

525-690 V

Typkod

Position i strängen 45 kW/50 Hkr 8052 X X X X X X X X X X X 55 kW/60 Hkr 8062 X X X X X X X X X X X 75 kW/75 Hkr 8072 X X X X X X X X X X X

9-10

C00

11-13

C00

11-13

CN1

11-1

C54

11-13ST11-13EX11-13DX14-15PS14-15PD14-15PF14-15R016-17

C20

11-13

CN1

11-13

14-15

16-17

Introduktion

90 kW/100 Hkr 8102 X X X X X X X X X X X 110 kW/125 Hkr 8122 X X X X X X X X X X X 132 kW/150 Hkr 8152 X X X X X X X X X X X 160 kW/200 Hkr 8202 X X X X X X X X X X X 200 kW/250 Hkr 8252 X X X X X X X X X X X 250 kW/300 Hkr 8302 X X X X X X X X X X X 315 kW/350 Hkr 8352 X X X X X X X X X X X 400 kW/400 Hkr 8402 X X X X X X X X X X X 500 kW/400 Hkr 8502 X X X X X X X X X X 560 kW/500 Hkr 8602 X X X X X X X X X X 630 kW/600 Hkr 8652 XXXX X X XXX X

1) R1 är inte tillgängligt med varianterna DX, PF och PD.

T7: 525-690 VAC C00: Compact IP 00 C20: Compact IP 20

CN1: Compact NEMA 1 ST: Standard R0: Utan filter R1: Klass A1-filter

OBS!

NEMA 1 överstiger IP 20

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 27

Tillvalsalternativ, 200-600 V

VLT® 8000 AQUA

Display

Utan LCP

Position: 18-19

DL Med LCP

Fältbusstillval

Position: 20-22 F00 Inga tillval F10 Profibus DP V1 F30 DeviceNet F40 LonWorks Free topology

Tillämpningstillval

A00 Inga tillval

Reläkort, 4 reläer

A31

Position: 23-25

A32 Kaskadregulator

Ytbeläggning

Ingen ytbeläggning

Position: 26-27

C1 Med ytbeläggning

1) Inte tillgängligt med Compact IP 54-kapsling

2) Inte tillgängligt med fältbusstillval (Fxx)

3) Inte tillgängligt för effektstorlekar från 8452 till 8652, 380-480 V och VLT 8052-8652, 52 5-6 90 V

28 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

MODELLKOD, tabell/beställningsformulär

VLT® 8000 AQUA

Introduktion

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 29

VLT® 8000 AQUA

Allmänna tekniska data

Nätförsörjning (L1, L2, L3): Nätspänning, 200-240 V-enheter 3 x 200/208/220/230/240 V ±10 % Nätspänning, 380-480 V-enheter 3 x 380/400/415/440/460/480 V ±10 % Nätspänning, 525-600 V-enheter 3 x 525/550/575/600 V ±10 % Nätspänning, 525-690 V-enheter 3 x 525/550/575/600/690 V ±10 % Nätfrekvens 48-62 Hz +/- 1 %

Max. nätobalans: VLT 8006-8011/380-480 V och VLT 8002-8011/525-600 V ±2,0 % av nominell nätspänning VLT 8016-8072/525-600 V, 380-480 V och VLT 8006-8032/200-240 V ±1,5 % av nominell nätspänning VLT 8102-8652/380-480 V och VLT 8042-8062/200-240 V ±3,0 % av nominell nätspänning VLT 8052-8652/525-690 V ±3,0 % av nominell nätspänning Förskjuten effektfaktor /cos.  nära 1 (>0,98) Aktiv effektfaktor () 0,90 vid nominell belastning Nätspänningsingångar (L1, L2, L3), tillåtna switchfrekvenser (på-av) ca 1 gång/2 min. Max. kortslutningsström 100 kA

VLT-utdata (U, V, W): Motorspänning 0-100 % av nätspänningen Utfrekvens: 0-120 Hz, 0-1000 Hz Utfrekvens, 6002-6032, 200-240 V 0-120 Hz, 0-1000 Hz Utfrekvens, 8042-8062, 200-240 V 0-120 Hz, 0-450 Hz Utfrekvens, 8072-8652, 380-460 V 0-120 Hz, 0-450 Hz Utfrekvens, 8002-7016, 525-600 V 0-120 Hz, 0-1000 Hz Utfrekvens, 8022-8062, 525-600 V 0-120 Hz, 0-450 Hz Utfrekvens, 8072, 525-600 V 0-120 Hz, 0-450 Hz Utfrekvens, 8052-8352, 525-690 V 0-132 Hz, 0-200 Hz Utfrekvens, 8402-8652, 525-690 V 0-132 Hz, 0-150 Hz Nominell motorspänning, 200-240 V-enheter 200/208/220/230/240 V Nominell motorspänning, 380-480 V-enheter 380/400/415/440/460/480 V Nominell motorspänning, 525-600 V-enheter 525/550/575 V Nominell motorspänning, 525-690 V-enheter 525/550/575/690 V Nominell motorfrekvens 50/60 Hz Koppling på utgång Obegränsad Ramptider 1-3600 s

Momentkurvor: Startmoment 110 % i 1 min. Startmoment (parameter 110 Högt startmoment ) Max. moment: 130 % i 0,5 sek. Accelerationsmoment 100% Övermoment 110%

Styrkort, digitala ingångar: Antal programmerbara digitala ingångar 8 Plintnummer 16, 17, 18, 19, 27, 29, 32, 33 Spänningsnivå 0-24 V DC (PNP positiv logik) Spänningsnivå, logisk "0" < 5 V DC Spänningsnivå, logisk "1" > 10 V DC Maxspänning på ingång 28 V DC Ingångsresistans, R

ca 2 k

Scanningstid per ingång 3 msek.

30 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

VLT® 8000 AQUA

Säker galvanisk isolering: Alla digitala ingångar är galvaniskt isolerade från nätspänningen (PELV). De digitala ingångarna kan dessutom isoleras från de övriga plintarna på styrkortet genom att en extern 24 V DC-försörjning ansluts och switch 4 öppnas. Se switch 1-4.

Styrkort, analoga ingångar: Antal programmerbara analoga spänningsingångar/termistoringångar 2 Plintnummer 53, 54 Spänningsnivå 0-10 V DC (skalbar) Ingångsresistans, R

Antal programmerbara analoga strömingångar 1 Plintnummer, jord 55 Strömområde 0/4-20 mA (skalbar) Ingångsresistans, R

Upplösning 10 bitar + förtecken Noggrannhet på ingången Max. fel: 1 % av full skala Scanningstid per ingång 3 ms

Säker galvanisk isolation: Alla analoga ingångar är galvaniskt isolerade från nätspänningen (PELV) och andra högspänningsplintar.

Styrkort, pulsingång: Antal programmerbara pulsingångar 3 Plintnummer 17, 29, 33 Maxfrekvens på plint 17 5 kHz Maxfrekvens på plint 29, 33 20 kHz (PNP öppen kollektor) Maxfrekvens på plint 29, 33 65 kHz (mottakt) Spänningsnivå 0-24 V DC (PNP positiv logik) Spänningsnivå, logisk "0" < 5 V DC Spänningsnivå, logisk "1" > 10 V DC Maxspänning på ingång 28 V DC Ingångsresistans, R

Scanningstid per ingång 3 msek. Upplösning 10 bitar + förtecken Noggrannhet (100 Hz-1 kHz), plint 17, 29, 33 Max fel: 0,5 % av full skala Noggrannhet (1-5 kHz), plint 17 Max fel: 0,1 % av full skala Noggrannhet (1-65 kHz), plint 29, 33 Max fel: 0,1 % av full skala

ca 10 k

ca 200 

ca 2 k

Installation

Säker galvanisk isolering: Alla pulsingångar är galvaniskt isolerade från nätspänningen (PELV). Pulsingångarna kan dessutom isoleras från de övriga plintarna på styrkortet genom att en extern 24 V DC-försörjning ansluts och switch 4 öppnas. Se switch 1-4.

Styrkort, digitala/puls- och analoga utgångar: Antal programmerbara digitala och analoga utgångar 2 Plintnummer 42, 45 Spänningsnivå vid digital/pulsutgång 0-24 V DC Minimibelastning till nolla (plint 39) vid digital/pulsutgång

600 

Frekvensområden (digital utgång använd som pulsutgång) 0-32 kHz Strömområde vid analog utgång 0/4-20 mA Maximibelastning till nolla (plint 39) vid analog utgång

500 

Noggrannhet på analog utgång Max fel: 1,5 % av full skala Upplösning på analog utgång. 8 bitar

Säker galvanisk isolering: Alla digitala och analoga utgångar är galvaniskt isolerade från nätspänningen (PELV) och övriga högspänningsplintar.

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 31

VLT® 8000 AQUA

Styrkort, 24 V DC-försörjning: Plintnummer 12, 13 Max. belastning 200 mA Plintnummer, nolla 20, 39

Säker galvanisk isolation: 24 V DC-försörjningen är galvaniskt isolerad från nätspänningen (PELV), men har samma potential som de analoga utgångarna.

Styrkort, RS 485 seriell kommunikation : Plintnummer 68 (TX+, RX+), 69 (TX-, RX-)

Säker galvanisk isolation: Full galvanisk isolation (PELV).

Reläutgångar:

Antal programmerbara reläutgångar 2 Plintnummer, styrkort (endast resistiv belastning) 4-5 (slutande) Max. plintbelastning (AC1) på 4-5, styrkort 50 V AC, 1 A, 50 VA Max. plintbelastning (DC1 (IEC 947)) på 4-5, styrkort 25 V DC, 2 A / 50 V DC, 1 A, 50 W Max. plintbelastning (DC1) på 4-5 på styrkortet för UL/cUL-tillämpningar 30 V AC, 1 A / 42,5 V DC, 1A Plintnummer, nätkort (resistiv och induktiv belastning) 1-3 (brytande), 1-2 (slutande) Max plintbelastning (AC1) på 1-3, 1-2, nätkort 250 V AC, 2 A, 500 VA Max plintbelastning DC1 (IEC 947)) på 1-3, 1-2, nätkort 25 V DC, 2 A / 50 V DC, 1A, 50 W Min. plintbelastning (AC/DC) på 1-3, 1-2, nätkort 24 V DC, 10 mA / 24 V AC, 100 mA

1) Märkvärden för upp till 300 000 operationer. Vid induktiv belastning reduceras antalet operationer med 50 %, alternativt kan strömmen reduceras med 50 % för att behålla antalet på 300 000 operationer.

Extern 24 V DC-försörjning: Plintnummer 35, 36 Spänningsområde 24 V DC ±15 % (max. 37 V DC i 10 sek.) Max spänningsrippel 2 V DC Effektförbrukning 15 W- 50 W (50 W vid start i 20 ms) Min. nätsäkring 6 Amp

Säker galvanisk isolation: full galvanisk isolation om den externa 24 V DC-försörjningen även är PELV-säker.

32 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

VLT® 8000 AQUA

Kabellängder och ledarareor: Max. motorkabellängd, skärmad kabel 150 m Max. motorkabellängd, oskärmad kabel 300 m Max motorkabellängd, skärmad kabel VLT 8011 380-480 V 100 m Max motorkabellängd, skärmad kabel VLT 8011 525-600 V 50 m Maxvarvtal DC-busskabellängd, skärmad kabel 25 m från frekvensomformare till DC-skena.

Max. ledararea till motor, se nästa avsnitt

Max. ledararea för extern 24 V DC-försörjning Max. ledararea för styrkablar 1,5 mm2/16 AWG

Om överensstämmelse med UL/cUL är ett krav måste en kopparkabel

med temperaturklass 60/75° C användas (VLT 8002-8072 (525-600

V), VLT 8006-8072 (380-480 V) och VLT 8002-8032 (200-240 V)). Om

överensstämmelse med UL/cUL är ett krav, måste en kopparkabel

med temperaturklass 75° C användas (VLT 8102-8652 (380-480 V),

VLT 8042-8062 (200-240 V), VLT 8052-8652 (525-690 V)).

Kopplingar kan användas både för koppar- och aluminiumkablar om an-

Max. ledararea för seriell kommunikation Styrningsegenskaper:

Frekvensområde 0-120 Hz Upplösning på utfrekvens ±0,003 Hz Systemets reaktionstid 3 msek. Varvtal, varvtalsområde (utan återkoppling) 1:100 av synkron hastighet

< 1 500 varv/min: max. fel ± 7,5 varv/min

Varvtal, noggrannhet (utan återkoppling)

Process, noggrannhet (med återkoppling)

> 1 500 varv/min: max. fel på 0,5 % av faktiskt varvtal

< 1 500 varv/min: max. fel ± 1,5 varv/min

> 1 500 varv/min: max. fel på 0,1 % av faktiskt varvtal

2,5 mm2/12 AWG

1,5 mm2/16 AWG

nat ej anges.

Installation

Alla styrningsegenskaper baseras på en 4-polig asynkronmotor

Noggrannhet för displayvisning (parameter 009-012 Displayvisning): Motorström 0 - 140 % belastning Max. fel: ±2,0 % av nominell utström Effekt kW, effekt HP, 0 - 90 % belastning Max. fel: ±5,0 % av nominell uteffekt

Miljö: Kapsling IP00/Chassi, IP20/IP21/NEMA 1, IP54/NEMA 12 Vibrationstest 0,7 g RMS 18-1 000 Hz slumpmässigt i 3 riktningar under 2 timmar (IEC 68-2-34/35/36) Max. relativ fuktighet 93 % +2 %, -3 % (IEC 68-2-3) under transport och lagring Max. relativ fuktighet 95 % icke-kondenserande (IEC 721-3-3; klass 3K3) i drift Aggressiv miljö (IEC 721-3-3) Ej ytbehandlad klass 3C2 Aggressiv miljö (IEC 721-3-3) Ytbehandlad klass 3C3 Omgivningstemperatur, VLT 8006-8011 380-480 V, 8002-8011 525-600 V, IP 20//NEMA 1 Omgivningstemperatur, IP00/Chassi, IP20/NEMA 1, IP54/ NEMA 12

se Nedstämpling för hög omgivningstemperatur

Min. omgivningstemperatur vid full drift Min. omgivningstemperatur med reducerade prestanda -10° C Temperatur vid lagring/transport -25° - +65°/70° C Max. höjd över havet 1000 m

Max. 45° C (24-timmars genomsnitt max. 40° C)

Max. 40° C (24-timmars genomsnitt max. 35° C)

0° C

se Nedstämpling för högt lufttryck.

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 33

VLT® 8000 AQUA

IP54-enheter är inte avsedda för direkt utomhusinstallation. IP54-klassen har inga specifikationer för annan exponering, som sol, isbildning eller fritt slagregn. Under sådana omständigheter rekommenderar Danfoss att enheterna installeras i en kapsling som är utformad för de miljöförhållandena. Alternativt rekommenderas en installation minst 0,5 m ovanför mark som är täckt av ett skjul.

OBS!

VLT 8002-8072-enheter på 525-600 V följer inte EMC-, PELV- eller lågspänningsdirektiven.

34 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

VLT® 8000 AQUA

Skydd av VLT 8000 AQUA:

Elektroniskt-termiskt motorskydd skyddar motorn mot överbelastning.

Temperaturövervakning av kylplattan säkerställer att frekvensomformaren kopplas ur om temperaturen upp-

når 90° C för IP00, IP20 och NEMA 1. När det gäller IP54 kopplas frekvensomformaren ur vid 80° C. En överhettning kan endast återställas när kylplattans temperatur har sjunkit ned till under 60° C.

För nedanstående enheter är gränserna följande:

- VLT 8152, 380-480 V kopplas ur vid 75° C och kan återställas om temperaturen är under 60° C.

- VLT 8202, 380-480 V kopplas ur vid 80° C och kan återställas om temperaturen har sjunkit under 60° C.

- VLT 8252, 380-480 V kopplas ur vid 95° C och kan återställas om temperaturen har sjunkit under 65° C.

- VLT 8302, 380-480 V kopplas ur vid 95° C och kan återställas om temperaturen har sjunkit under 65° C.

- VLT 8352, 380-480 V kopplas ur vid 105° C och kan återställas om temperaturen har sjunkit under 75° C.

- VLT 8452-8652, 380-480 V kopplas ur vid 85° C och kan återställas om temperaturen har sjunkit under 60° C.

- VLT 8052-8152, 525-690 V kopplas ur vid 75° C och kan återställas om temperaturen har sjunkit under 60° C.

- VLT 8202-8402, 525-690 V kopplas ur vid 100° C och kan återställas om temperaturen har sjunkit under 70° C.

- VLT 8502-8652, 525-690 V kopplas ur vid 75° C och kan återställas om temperaturen har sjunkit under 60° C.

Installation

Frekvensomformaren är skyddad mot kortslutningar på motorplintarna U, V och W.

Frekvensomformaren är skyddad mot jordfel på motorplintarna U, V, W.

En övervakning av mellankretsen s äkerställer att frekvensomformaren kopplas ur vid för låg eller för hög

mellankretsspänning.

Om en motorfas saknas, kopplas frekvensomformaren ur.

Vid nätfel kan frekvensomformaren utföra en kontrollerad retardation.

Om en nätfas saknas kopplas frekvensomformaren ur eller nedstämplas automatiskt då motorn belastas.

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 35

VLT® 8000 AQUA

Tekniska data, nätspänning 3 x 200-240 V

I enlighet med internationella krav VLT-modell 8006 8008 8011

Utström Uteffekt (240 V) S

VLT,N

VLT, MAX

[kVA] Typisk axeleffekt P Typisk axeleffekt

[mm2]/[AWG] Max. ledararea till motor och DC-buss

[A]

VLT,N

(60 s) [A]

16.7 24.2 30.8

18.4 26.6 33.9

6.9 10.1 12.8

[kW] 4.0 5.5 7.5

VLT,N

[Hkr]

VLT,N

5 7.5 10

10/8 16/6 16/6

Max. inström Max. ledararea

(200 V) (RMS)I

[mm2]/[AWG]

2 )

L,N

[A]

nät Max. nätsäkringar Verkningsgrad

[-]/UL1) [A]

Vikt IP 20 [kg/lbs] 23/51 23/51 23/51 Vikt IP 54 [kg/lbs] 35/77 35/77 38/84 Effektförlu st vid max. belastning. [W]

Total 194 426 545

Kapsling VLT-modell IP 20/ NEMA 1, IP 54/NEMA 12

1. För typ av säkring, se avsnittet Säkringar.

2. American Wire Gauge.

3. Mätt med 30 m skärmad motorkabel vid nominell belastning och nominell frekvens.

4. Nuvarande värden uppfyller UL-kraven för 208-240 V.

16.0 23.0 30.0 4/10 16/6 16/6 35/30 50 60

0.95 0.95 0.95

36 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

VLT® 8000 AQUA

Tekniska data, nätspänning 3 x 200-240 V

I enlighet med internationella krav VLT-modell 8016 8022 8027 8032 8042 8052 8062

Utström

Uteffekt Typisk axeleffekt P

Typisk axeleffekt P Max. ledararea till motor och DCbuss [mm [AWG] Min. ledararea till motor och DCbuss [mm

2) 5)

]/[AWG] Max. inström (200 V) (RMS) I Max. ledararea (nät) [mm

2) 5)

[AWG]

Max. nätsäkringar Verkningsgrad

Vikt IP00/Chassi [kg/lbs] - - - - 90/198 90/198 90/198 Vikt IP 20/NEMA 1 Vikt IP 54 [kg/lbs] 38/84 49/108 50/110 55/121 104/229 104/229 104/229 Effektförlust vi d max. belastning. Kapsling IP 00/IP 20/NEMA 1/IP 54/NEMA 12

1. För typ av säkring, se avsnittet Säkringar.

2. American Wire Gauge.

3. Mätt med 30 m skärmad motorkabel vid nominell belastning och nominell frekvens.

4. Nuvarande värden uppfyller UL-kraven för 208-240 V.

5. Anslutningsbult 1 x M8/2 x M8.

6. Aluminiumkablar med en ledararea på mer än 35 mm

[A]

VLT,N

(200-230 V)

VLT, MAX

[A] (200-230 V)

[A] (240 V) 46.0 59.4 74.8 88.0 104 130 154

VLT,N

(60 s)

VLT, MAX

[A] (240 V)

VLT,N

(240 V)

VLT,N

Koppar Aluminium

[-]/UL1) [A]

46.2 59.4 74.8 88.0 115 143 170

(60 s)

50.6 65.3 82.3 96.8 127 158 187

50.6 65.3 82.3 96.8 115 143 170

[kVA]

19.1 24.7 31.1 36.6 41.0 52.0 61.0

[kW] 11 15 18.5 22 30 37 45 [Hkr] 15 20 25 30 40 50 60

16/6

35/2 35/2

50/0 50/0

70/1/0 95/3/0

95/3/0 90/250

mcm

10/8 10/8 10/8 16/6 10/8 10/8 10/8

[A]

L,N

46.0

59.2 74.8 88.0 101.3 126.6 149.9

16/6 16/6

35/2 35/2

50/0 50/0

70/1/0 95/3/0

95/3/0 90/250

mcm

60 80 125 125 150 200 250

0.95

0.95 0.95 0.95 0.95 0.95 0.95

[kg/lbs] 23/51 30/66 30/66 48/106 101/223 101/223 101/223

[W] 545 783 1042 1243 1089 1361 1613

måste anslutas med hjälp av en AI-Cu-kontakt.

120/4/0 120/300

mcm

120/4/0 120/300

mcm

Installation

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 37

VLT® 8000 AQUA

Tekniska data, nätförsörjning 3 x 380-480 V

I enlighet med internationella krav VLT-modell 8006 8008 8011

Utström

Uteffekt S Typisk axeleffekt P Typisk axeleffekt Max. ledararea till motor Max. inström (RMS) I Max. ledararea nät Max. nätsäkringar Verkningsgrad

Vikt IP 20/NEMA 1 [kg/lbs] 10.5/23 10.5/23 10.5/23 Vikt IP 54/NEMA 12 [kg/lbs] 14/31 14/31 14/31 Effektförlust vid max. belastning. [W] Kapsling VLT-modell IP 20/NEMA 1/IP 54/NEMA 12

För typ av säkring, se avsnittet Säkringar.

[A] (380-440 V)

VLT,N

(60 s) [A] ( 380-440

VLT, MAX

[A] (441-480 V) 8.2 11.0 14.0

VLT, N

(60 s) [A] ( 441-480

VLT, MAX

[kVA] (400 V)

VLT,N

[kVA] (460 V) 6.5 8.8 11.2

VLT,N

[mm2]/[AWG]

[A] (480 V) 8.3 10.6 14.0

L,N

[mm2]/[AWG]

VLT,N

2) 4)

[A] (380 V) 9.1 12.2 15.0

L,N

2) 4)

[-]/UL1)[A]

10.0 13.0 16.0

11.0 14.3 17.6

9.0 12.1 15.4

7.2 9.3 11.5

[kW] 4.0 5.5 7.5 [Hkr]

5 7.5 10 4/10 4/10 4/10

4/10 4/10 4/10

25/20 25/25 35/30

0.96 0.96 0.96

Total 198 250 295

2. American Wire Gauge.

3. Mätt med 30 m skärmad motorkabel vid nominell belastning och nominell frekvens.

4. Max. ledararea avser den största ledararea som får anslutas till plintarna. Följ alltid nationella och lokala bestämmelser för minsta ledararea.

38 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

VLT® 8000 AQUA

Tekniska data, nätförsörjning 3 x 380-480 V

I enlighet med internationella krav VLT-modell 8016 8022 8027 8032 8042

Utström

Uteffekt S Typisk axeleffekt P Typisk axeleffekt Max. ledararea till motor och DC-buss, IP 20 Max. ledararea till motor och DC-buss, IP 54 Min. ledararea till motor och DC-buss Max. inström (RMS) I Max. ledararea (nät), IP 20 Max. ledararea (nät), IP 54 16/ 6 16/6 16/6 16/6 35/2 Max. nätsäkringar Verkningsgrad vid nominell frekvens 0.96 0.96 0.96 0.96 0.96 Vikt IP 20/NEM A 1 [kg/lbs] 21/46 21/46 22/49 27/60 28/62 Vikt IP 54/NEMA 12 [kg/lbs] 41/90 41/90 42/93 42/93 54/119 Effektförlust vid max. belastning. Kapsling IP 20/NEMA 1/ IP 54/NEMA 12

För typ av säkring, se avsnittet Säkringar.

[A] (380-440 V)

VLT,N

(60 s) [A]

VLT, MAX

(380-440 V)

[A] (441-480 V) 21.0 27.0 34.0 40.0 52.0

VLT,N

VLT, MAX

(60 s) [A]

(441-480 V)

[kVA] (400 V)

VLT,N

[kVA] (460 V) 16.7 21.5 27.1 31.9 41.4

VLT,N

[mm2]/[AWG]

VLT,N VLT,N

2) 4)

24.0 32.0 37.5 44.0 61.0

26.4 35.2 41.3 48.4 67.1

23.1 29.7 37.4 44.0 57.2

17.3 23.0 27.0 31.6 43.8

[kW] 11 15 18.5 22 30

[Hkr]

15 20 25 30 40 16/6 16/6 16/6 35/2 35/2

16/6 16/6 16/6 16/6 35/2

[mm2]/[AWG]

[A] (480 V) 21.0 27.6 34.0 41.0 53.0

L,N

[mm2]/[AWG]

2) 4)

[A] (380 V)

L,N

2) 4)

[-]/UL1) [A]

10/8 10/8 10/8 10/8 10/8

24.0 32.0 37.5 44.0 60.0

16/6 16/6 16/6 35/2 35/2

63/40 63/40 63/50 63/60 80/80

[W] 419 559 655 768 1065

Installation

2. American Wire Gauge.

3. Mätt med 30 m skärmad motorkabel vid nominell belastning och nominell frekvens.

4. Min. ledararea avser den minsta ledararea som får anslutas till plintarna. Max. ledararea avser den största ledararea som får anslutas till plintarna. Följ alltid nationella och lokala bestämmelser för minsta ledararea.

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 39

VLT® 8000 AQUA

Tekniska data, nätförsörjning 3 x 380-480 V

I enlighet med internationella krav VLT-modell 8052 8062 8072 8102 8122

Utström

Uteffekt S Typisk axeleffekt P Typisk axeleffekt Max. ledararea till motor och DC-buss, IP 20 Max. ledararea till motor och DC-buss, IP 54 Min. ledararea till motor och DC-buss Max. inström (RMS) Max. ledararea (nät), IP 20 Max. ledararea (nät), IP 54 Max. nätsäkringar Verkningsgrad vid nominell frekvens 0.96 0.96 0.96 0.98 0.98 Vikt IP 20/NEMA 1 [kg/lbs] 41/90 42/93 43/96 54/119 54/119 Vikt IP 54/NEMA 12 [kg/lbs] 56/123 56/123 60/132 77/170 77/170 Effektförlust vid max. belastning. Kapsling IP 20/NEMA 1/IP 54/NEMA 12

För typ av säkring, se avsnittet Säkringar.

2. American Wire Gauge.

[A] (380-440 V)

VLT,N

(60 s) [A]

VLT, MAX

(380-440 V)

[A] (441-480 V) 65.0 77.0 106 130 160

VLT,N

VLT, MAX

(60 s) [A]

(441-480 V)

[kVA] (400 V)

VLT,N

[kVA] (460 V) 51.8 61.3 84.5 104 127

VLT,N

[mm2]/[AWG]

[A] (480 V)

L,N

[mm2]/[AWG]

VLT,N

2) 4) 6)

2) 4)

[A] (380 V)

L,N

2) 4) 6)

[-]/UL1) [A]

73.0 90.0 106 147 177

80.3 99.0 117 162 195

71.5 84.7 117 143 176

52.5 64.7 73.4 102 123

[kW] 37 45 55 75 90 [Hkr]

50 60 75 100 125 35/2 50/0 50/0

35/2 50/0 50/0

120/250 mcm 150/300 mcm

10/8 16/6 16/6 25/4 25/4

72.0 89.0 104 145 174

64.0 77.0 104 128 158 35/2 50/0 50/0

35/2 50/0 50/0

120/250 mcm 150/300 mcm

100/100 125/125 150/150 225/225 250/250

[W] 1275 1571 1322 1467 1766

120/250 mcm 150/300 mcm

3. Mätt med 30 m skärmad motorkabel vid nominell belastning och nominell frekvens.

DC-anslutning 95 mm

Aluminiumkablar med en ledararea på mer än 35 mm

/AWG 3/0.

måste anslutas med hjälp av en AI-Cu-

kontakt.

40 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

VLT® 8000 AQUA

Tekniska data, nätförsörjning 3 x 380-480 V

I enlighet med internationella krav VLT-modell 8152 8202 8252 8302 8352

Utström

Uteffekt S Typisk axeleffekt (380-440 V) P Normal axeleffekt (441-480 V) P Max. ledararea till motor och DC-buss [mm2]

2) 4) 5)

Max. ledararea till motor och DC-buss

2) 4) 5)

[AWG]

Min. ledararea till motor och DC-buss [mm2/

2) 4) 5)

AWG]

Max. in-

ström (RMS) I Max. ledararea till nät [mm2]

Max. ledararea till nät [AWG] Max. nät-

säkringar Vikt IP 00/ Chassi Vikt IP 20/ NEMA 1 Vikt IP 54/ NEMA 12 Verkningsgrad vid nominell frekvens 0.98 Effektförlust vid max. belastning.

För typ av säkring, se avsnittet Säkringar.

Kapsling IP 00/Chassi/IP 21/NEMA 1/IP 54/NEMA 12

VLT, MAX

L,N

[-]/UL1) [A]

[W] 2619 3309 4163 4977 6107

[A] (380-440 V)

VLT,N

(60 s) [A] (380-440 V)

[A] (441-480 V) 190 240 302 361 443

VLT,N

(60 s) [A] (441-480 V)

[kVA] (400 V)

VLT,N

[kVA] (460 V) 151 191 241 288 353

VLT,N

[A] (380 V) [A] (480 V)

2) 4) 5)

212 260 315 395 480 233 286 347 435 528

209 264 332 397 487 147 180 218 274 333

[kW] 110 132 160 200 250

VLT,N

[Hkr]

150 200 250 300 350

2x70 2x70 2x185 2x185 2x185 2x2/0 mcm

2x2/0 mcm

2x350 mcm

35/2 35/2 35/2 35/2 35/2 208 256 317 385 467 185 236 304 356 431

2x70 2x70 2x185 2x185 2x185 2x2/0 mcm

2x2/0 mcm

2x350 mcm

300/300 350/350 450/400 500/500 630/600

[kg/lbs] 82/181 91/201 112/247 123/271 138/304

[kg/lbs] 96/212 104/229 125/276 136/300 151/333

2x350 mcm

Installation

2. American Wire Gauge.

3. Mätt med 30 m skärmad motorkabel vid nominell belastning och nominell frekvens.

5. Anslutningsbult 1 x M10/2 x M10 (nät och motor), anslutningsbult 1 x M8/2 x M8 (DC-buss).

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 41

VLT® 8000 AQUA

Tekniska data, nätförsörjning 3 x 380-480 V

I enlighet med internationella krav VLT-modell 8452 8502 8602 8652

Utström

I Uteffekt S S Typisk axeleffekt (380-440 V) P Normal axeleffekt (441-480 V) P Max. ledararea till motor och DC-buss [mm2] Max. ledararea till motor och DC-buss [AWG]

Max. inström (RMS) Max. ledararea till nät [mm2] Max. ledararea till nät [AWG] Max. nätsäkringar Verknings-

grad Vikt IP 00/ Chassi Vikt IP 20/ NEMA 1 Vikt IP 54/ NEMA 12 Effektförlust vid max. belastning Kapsling IP 00/Chassi/IP 21/NEMA 1/IP 54/NEMA 12

För typ av säkring, se avsnittet Säkringar.

VLT,N

(60 s) [A] (380-440 V)

VLT, MAX

VLT,N

(60 s) [A] (441-480 V)

VLT,N VLT,N

VLT,N

I I

4) 5)

2) 4) 5)

[A] (380-440 V) 600 658 745 800

660 724 820 880

[A] (441-480 V) 540 590 678 730

594 649 746 803 [kVA] (400 V) 416 456 516 554 [kVA] (480 V)

430 470 540 582 [kW] 315 355 400 450

[Hkr]

L,MAX L,MAX

[A] (380 V) [A] (480 V)

450 500 550/600 600

2) 4) 5)

4 x 240 4 x 240 4 x 240 4 x 240

2) 4)

4 x 500 mcm 4 x 500 mcm 4 x 500 mcm 4 x 500 mcm

584 648 734 787

526 581 668 718

4 x 240 4 x 240 4 x 240 4 x 240

4 x 500 mcm 4 x 500 mcm 4 x 500 mcm 4 x 500 mcm

[-]/UL [A]

1 )

700/700 900/900 900/900 900/900

0.98 0.98 0.98 0.98 [kg/lbs] 221/488 234/516 236/521 277/611 [kg/lbs] 263/580 270/596 272/600 313/690 [kg/lbs] 263/580 270/596 272/600 313/690

[W] 7630 7701 8879 9428

2. American Wire Gauge.

3. Mätt med 30 m skärmad motorkabel vid nominell belastning och nominell frekvens.

4. Följ alltid nationella och lokala bestämmelser för minsta ledararea. Max. ledararea avser den största ledararea som får anslutas till plintarna.

5. Anslutningsbult, effektförsörjning, motor och lastdelning: M10 (kompressions fläns), 2 x M8 (boxfläns)

42 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

VLT® 8000 AQUA

Tekniska data, nätspänning 3 x 525-600 V

I enlighet med internationella krav VLT-modell 8002 8003 8004 8005 8006 8008 8011

Utström I

I Uteffekt S

Normal axeleffekt P Normal axeleffekt P

[A] (550 V) 2.6 2.9 4.1 5.2 6.4 9.5 11.5

VLT,N

[kVA] (550 V)

VLT,N

[kW] [Hkr]

(60 s) [A] (550 V)

VLT, MAX

[A] (575 V)

VLT,N

(60 s) [A] (575 V) 2.6 3.0 4.3 5.4 6.7 9.9 12.1

[kVA] (575 V)

VLT,N

Max. ledararea för kopparkabel till motor och lastdelning

[mm

2.9

3.2 4.5 5.7 7.0 10.5 12.7

2.4

2.7 3.9 4.9 6.1 9.0 11.0

2.5 2.8 3.9 5.0 6.1 9.0 11.0

2.4 2.7 3.9 4.9 6.1 9.0 11.0

1.1 1.5 2.2 3 4 5.5 7.5

1.5 2 3 4 5 7.5 10

]

4 4 4 4 4 4

Nominell inström

VLT,N

[A] (550 V) [A] (600 V)

Max. ledararea för kopparkabel, nät

Max. nätsäkringar

[ - ]/UL [A] Verkningsgrad Vikt IP 20/ NEMA 1

[AWG]

10 10 10 10 10 10 10

2.5

2.8

2.2

2.5

[mm

]

4 4 4 4 4 4

10 10 10 10 10 10 10

4 5 6 8 10 15

0.96

10.5/2310.5/2310.5/2310.5/2310.5/2310.5/2310.5/

[kg/lbs]

4.0

3.6

5.1

4.6

6.2

5.7

9.2

8.4

11.2

10.3

23 Uppskattad effektförlust vid max. belastning (550 V) [W] 65 73 103 131 161 238 288 Uppskattad effektförlust vid max belastning (600 V) [W]

63 71 102 129 160 236 288

Kapsling IP 20/NEMA 1

1. För typen av säkring se avsnittet Säkringar.

2. American Wire Gauge (AWG).

3. Min. ledararea avser den minsta ledararea som får anslutas till plintarna för att överensstämma med IP20. Följ alltid nationella och lokala bestämmelser för minsta ledararea.

Installation

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 43

VLT® 8000 AQUA

Tekniska data, nätspänning 3 x 525-600 V

I enlighet med internationella krav 8016 8022 8027 Utström I

VLT, MAX

[A] (575 V) 17 22 27 32 41 52 62 77

VLT,N

VLT, MAX

Uteffekt S Normal axeleffekt P Normal axeleffekt P Max. ledararea för kopparkabel till motor och lastdelning

Min. ledararea till motor och lastdelning

[A] (550 V)

VLT,N

(60 s) [A] (550 V)

18 23 28 34 43 54 65 81 20 25 31 37 47 59 72 89

(60 s) [A] (575 V) 19 24 30 35 45 57 68 85

[kVA] (550 V)

VLT,N

[kVA] (575 V) 17 22 27 32 41 52 62 77

VLT,N

[kW] 11 15 18.5 22 30 37 45 55

VLT,N

[Hkr]

VLT,N

[mm2]

[AWG] [mm2]

[AWG]

17 22 27 32 41 51 62 77

20 25 30 40 50 60 75 16 16 16 35 35 50 50 50

6 6 6 2 2 1/0 1/0 1/0

0.5 0.5 10 10 16 16 16

0.5

20 20 20 8 8 6 6 6

803

8042 8052 8062 8072

Nominell inström

[A] (550 V) 18 22 27 33 42 53 63 79

VLT.N

[A] (600 V)

VLT.N

Max. ledararea för kopparkabel, nät Max. nätsäkringar

[-]/UL [A]

[mm2] [AWG]

21 25 30 38 49 38 72 16 16 16 35 35 50 50 50 6 6 6 2 2 1/0 1/0 1/0

30 35 45 60 75 90 100

Verkningsgrad 0.96 Vikt IP 20/NEMA 1 [kg/Ibs]

23/5123/5123/5130/6630/6648/

106

48/ 106

48/

106 Uppskattad effektförlust vid max. belastning (550 V) [W] 451 576 702 852 1077 1353 1628 2029 Uppskattad effektförlust vid max belastning (600 V) [W]

Kapsling

446 576 707 838 1074 1362 1624 2016

IP 20/NEMA 1

1. För typen av säkring se avsnittet Säkringar.

2. American Wire Gauge (AWG).

3. Min. ledararea avser den minsta ledararea som får anslutas till plintarna för att överensstämma med IP 20. Följ alltid nationella och lokala bestämmelser för minsta ledararea.

4. Aluminiumkablar med en ledararea på mer än 35 mm

måste anslutas med hjälp av en AI-Cu-kontakt.

44 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

VLT® 8000 AQUA

Tekniska data, nätspänning 3 x 525-690 V

I enlighet med internationella krav VLT-modell 8052 8062 8072 8102 8122

Utström I

I Utgång

S Typisk axeleffekt [Hkr] (575 V) 50 60 75 100 125

Max. ledararea till motor Max. ledararea till lastdelning

och broms Nominell inström

I Max. ledararea strömförsörjning Min. ledararea till motor och strömförsörjning Min. ledararea till broms och lastdelning Max. nätsäkringar [-]/UL Verkningsgrad

Effektförlust Vikt IP 00 [kg] 82 Vikt IP 21/Nema1 [kg] 96 Vikt IP 54/Nema12 [kg] 96 Kapsling IP 00, IP 21/Nema 1 och IP 54/Nema12

VLT, MAX

[A] (551-690 V)

VLT,N

(60 s) [A] (551-690 V) 59 80 95 119 144

[kVA] (550 V) 53 72 86 108 131

VLT,N

[kVA] (575 V)

VLT,N

[kVA] (690 V) 65 87 103 129 157

VLT,N

[A] (525-550 V)

VLT,N

(60 s) [A] (525-550 V) 62 84 99 124 151

[kW] (550 V)

[kW] (690 V) 45 55 75 90 110

[AWG]

[A] (550 V) 60 77 89 110 130

L,N

[A] (575 V)

L,N

[A] (690 V) 58 77 87 109 128

L,N

[AWG]

'[mm2]

[AWG]

56 76 90 113 137

54 73 86 108 131

54 73 86 108 130

37 45 55 75 90

[mm2]

4,5

2,4,5

4,5

2,4,5

2 x 70

2 x 2/0

2 x 70

2 x 2/0

58 74 85 106 124

4,5

[mm2]

2,4,5

4,5

[mm2]

2,4,5

4,5

2,4,5

125 160 200 200 250

[A]

2 x 70

2 x 2/0

0.97 0.97 0.98 0.98 0.98 1458 1717 1913 2262 2662

[W]

Installation

1. För typ av säkring se avsnittet Säkringar.

2. American Wire Gauge .

3. Mätt med 30 m skärmad motorkabel vid nominell belastning och nominell frekvens.

4. Max. ledararea avser den största ledararea som får anslutas till plintarna. Min. ledararea avser den minsta tillåtna ledararean. Följ alltid nationella och lokala bestämmelser f ör mi nsta ledararea.

5. Anslutningsbult 1 x M10/2 x M10 (nät och motor), anslutningsbult 1 x M8/2 x M8 (DC-buss).

Tekniska data, nätspänning 3 x 525-690 V

I enlighet med internationella krav VLT-modell 8152 8202 8252 8302 8352 8402

Utström

Utgång S S Typisk axeleffekt [kW] (550 V) 110 132 160 200 250 315 [Hkr] (575 V) 150 200 250 300 350 400 [kW] (690 V) 132 160 200 250 315 400

Max. ledararea till motor Max. ledararea till lastdel-

ning och broms Nominell inström

I Max. ledararea strömförsörjning Min. ledararea till motor och strömförsörjning Min. ledararea till broms och lastdelning Max. nätsäkringar [-]/UL Verkningsgrad

Effektförlust [W] Vikt IP 00 [kg] 82 91 112 123 138 151 Vikt IP 21/Nema1 [kg] 96 104 125 136 151 165 Vikt Kapsling IP 00, IP 21/Nema 1 och IP 54/Nema12

[A] (525-550 V) 162 201 253 303 360 418

VLT,N

(60 s) [A] (525-550

VLT, MAX

VLT,N

(60 s) [A] (551-690

VLT, MAX

[A] (551-690 V) 155 192 242 290 344 400

[kVA] (550 V)

VLT,N

[kVA] (575 V) 154 191 241 289 343 398

VLT,N

[kVA] (690 V)

VLT,N

[AWG]

[A] (550 V)

L,N

[A] (575 V)

L,N

[A] (690 V) 155 197 240 296 352 400

L,N

[AWG]

178 221 278 333 396 460

171 211 266 319 378 440

154 191 241 289 343 398

185 229 289 347 411 478

4,6

[mm2]

2,4,5

2 x 70 2 x 2/0

4,6

2 x 70

2 x 2/0 158 198 245 299 355 408 151 189 234 286 339 390

4,6

[mm2]

2,4,5

[A]

2 x 70

2 x 2/0

4,6

315 350 350 400 500 550

2 x 350 mcm

0,98

3114 3612 4293 5156 5821 6149

IP 54/Nema12 [kg] 96 104 125 136 151 165

2 x 185

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 45

VLT® 8000 AQUA

1. För typ av säkring se avsnittet Säkringar.

2. American Wire Gauge .

3. Mätt med 30 m skärmad motorkabel vid nominell belastning och nominell frekvens.

5. Anslutningsbult 1 x M10/2 x M10 (nät och motor), anslutningsbult 1 x M8/2 x M8 (DC-buss).

46 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

VLT® 8000 AQUA

Säkringar UL-kompatibilitet

För att uppfylla kraven enligt UL/cUL måste nätsäkringar enligt tabellen nedan användas.

200-240 V

VLT Bussmann SIBA Littel fuse Ferraz-Shawmut 8006 KTN-R30 5017906-032 KLN-R30 ATM-R30 eller A2K-30R 8008 KTN-R50 5012406-050 KLN-R50 A2K-50R 8011, 8016 KTN-R60 5014006-063 KLN-R60 A2K-60R 8022 KTN-R80 5014006-080 KLN-R80 A2K-80R 8027, 8032 KTN-R125 2028220-125 KLN-R125 A2K-125R 8042 FWX-150 2028220-150 L25S-150 A25X-150 8052 FWX-200 2028220-200 L25S-200 A25X-200 8062 FWX-250 2028220-250 L25S-250 A25X-250

380-480 V

VLT Bussmann SIBA Littel fuse Ferraz-Shawmut 8006 KTS-R20 5017906-020 KLS-R20 ATM-R20 eller A6K-20R 8008 KTS-R25 5017906-025 KLS-R25 ATM-R25 eller A6K-25R 8011 KTS-R30 5012406-032 KLS-R30 ATM-R30 eller A6K-30R 8016, 8022 KTS-R40 5014006-040 KLS-R40 A6K-40R 8027 KTS-R50 5014006-050 KLS-R50 A6K-50R 8032 KTS-R60 5014006-063 KLS-R60 A6K-60R 8042 KTS-R80 2028220-100 KLS-R80 A6K-80R 8052 KTS-R100 2028220-125 KLS-R100 A6K-100R 8062 KTS-R125 2028220-125 KLS-R125 A6K-125R 8072 KTS-R150 2028220-160 KLS-R150 A6K-150R 8102 FWH-220 2028220-200 L50S-225 A50-P225 8122 FWH-250 2028220-250 L50S-250 A50-P250 8152* FWH-300/170M3017 2028220-315 L50S-300 A50-P300 8202* FWH-350/170M3018 2028220-315 L50S-350 A50-P350 8252* FWH-400/170M4012 206xx32-400 L50S-400 A50-P400 8302* FWH-500/170M4014 206xx32-500 L50S-500 A50-P500 8352* FWH-600/170M4016 206xx32-600 L50S-600 A50-P600 8452 170M4017 2061032-700 6,9URD31D08A0700 8502 170M6013 2063032-900 6,9URD33D08A0900 8602 170M6013 2063032-900 6,9URD33D08A0900 8652 170M6013 2063032-900 6,9URD33D08A0900

Installation

*Brytare tillverkade av General Electric, SKHA36AT0800, med nedan angiven säkring kan användas för att uppfylla UL-kraven.

8152 Säkringsnr SRPK800 A 300 8202 Säkringsnr SRPK800 A 400 8252 Säkringsnr SRPK800 A 400 8302 Säkringsnr SRPK800 A 500 8352 Säkringsnr SRPK800 A 600

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 47

VLT® 8000 AQUA

525-600 V

Bussmann SIBA Littel fuse Ferraz-Shawmut 8002 KTS-R3 5017906-004 KLS-R003 A6K-3R 8003 KTS-R4 5017906-004 KLS-R004 A6K-4R 8004 KTS-R5 5017906-005 KLS-R005 A6K-5R 8005 KTS-R6 5017906-006 KLS-R006 A6K-6R 8006 KTS-R8 5017906-008 KLS-R008 A6K-8R 8008 KTS-R10 5017906-010 KLS-R010 A6K-10R 8011 KTS-R15 5017906-016 KLS-R015 A6K-15R 8016 KTS-R20 5017906-020 KLS-R020 A6K-20R 8022 KTS-R30 5017906-030 KLS-R030 A6K-30R 8027 KTS-R35 5014006-040 KLS-R035 A6K-35R 8032 KTS-R45 5014006-050 KLS-R045 A6K-45R 8042 KTS-R60 5014006-063 KLS-R060 A6K-60R 8052 KTS-R75 5014006-080 KLS-R075 A6K-80R 8062 KTS-R90 5014006-100 KLS-R090 A6K-90R 8072 KTS-R100 5014006-100 KLS-R100 A6K-100R

Frekvensomformare 525-600 V (UL) och 525-690 V (CE)

Bussmann SIBA FERRAZ-SHAWMUT 8052 170M3013 2061032,125 6.6URD30D08A0125 8062 170M3014 2061032,16 6.6URD30D08A0160 8072 170M3015 2061032,2 6.6URD30D08A0200 8102 170M3015 2061032,2 6.6URD30D08A0200 8122 170M3016 2061032,25 6.6URD30D08A0250 8152 170M3017 2061032,315 6.6URD30D08A0315 8202 170M3018 2061032,35 6.6URD30D08A0350 8252 170M4011 2061032,35 6.6URD30D08A0350 8302 170M4012 2061032,4 6.6URD30D08A0400 8352 170M4014 2061032,5 6.6URD30D08A0500 8402 170M5011 2062032,55 6.6URD32D08A550 8502 170M4017 2061032-700 6,9URD31D08A0700 8602 170M6013 2063032-900 6,9URD33D08A0900 8652 170M6013 2063032-900 6,9URD33D08A0900

KTS-säkringar från Bussmann kan ersätta KTN-säkringar för 240 V-frekvensomform are. FWH-säkringar från Bussmann kan ersätta FWX-säkringar för 240 V-frekv ensom for mare.

KLSR-säkringar från LITTEL FUSE kan ersätta KLNR-säkringar för 240 V-frekvensomformare. L50S-säkringar från LITTEL FUSE kan ersätta L25S-säkringar för 240 V-frekvensomformar e.

A6KR-säkringar från FERRAZ SHAWMUT kan ersätta A2KR-säkringar för 240 V-frekvensom formare. A50X-säkringar från FERRAZ SHAWMUT kan ersätta A25X-säkringar för 240 V-frekvensomform are.

48 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

VLT® 8000 AQUA

Om UL-kraven inte är nödvändiga

Om enheten inte är kompatibel med UL/cUL rekommenderar vi ovan nämnda säkringar eller:

VLT 8006-8032 200-240 V typ gG VLT 8042-8062 200-240 V typ gR VLT 8006-8072 380-480 V typ gG VLT 8102-8122 380-480 V typ gR VLT 8152-8352 380-480 V typ gG VLT 8452-8652 380-480 V typ gR VLT 8002-8072 525-600 V typ gG

Om du inte följer rekommendationen kan det leda till skada på frekvensomformaren ifall det skulle uppstå något fel. Säkringarna ska vara konstruerade för skydd av kretsar som kan leverera högst 100 000

(symmetriskt), max. 500 V/600 V.

rms

Installation

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 49

VLT® 8000 AQUA

Dimensioner

Alla mått som anges nedan är i mm

VLT-modell

A B C

IP 00/Chassi 200-240 V

8042 - 8062

IP 00 380-480 V

8152 - 8202 8252 - 8352 1327/52.2 408/16.1 8452 - 8652 1547/60.9 585/23.0

IP 00 525-690 V

8052 - 8202 8252 - 8402 1327/52.2 408/16 8502 - 8652 1547/60.9 585/23.0

IP 20/NEMA 1 200-240 V

8006 - 8011

800/31.5 370/14.6 335/13.2 780/30.7 270/10.6 225/8.9 B

1046/41.2 408/16.1

373/14,7 373/14,7 494/19,4

1046/41.1 408/16

3731)/14,7

3731)14,7

494/19,4

560/22.0 242/9.5 260/10.2 540/21.3 200/7.9 200/7.9 D 8016 - 8022 700/27.6 242/9.5 260/10.2 680/26.8 200/7.9 200/7.9 D 8027 - 8032 800/31.5 308/12.1 296/11.7 780/30.7 270/10.6 200/7.9 D 8042 - 8062 954/37.6 370/14.6 335/13.2 780/30.7 270/10.6 225/8.9 E

IP 20/NEMA 1 380-480 V

8006 - 8011

395/15.6 220/8.7 200/7.9 384/15.1 200/7.9 100/3.9 C 8016 - 8027 560/22.0 242/9.5 260/10.2 540/21.3 200/7.9 200/7.9 D 8032 - 8042 70027.6 242/9.5 260/10.2 680/26.8 200/7.9 200/7.9 D 8052 - 8072 800/31.5 308/12.1 296/11.7 780/30.7 270/10.6 200/7.9 D 8102 - 8122 800/31.5 370/14.6 335/13.2 780/30.7 330/13.0 225/8.9 D

IP 21/NEMA 1 380-480 V

8152 - 8202 8252 - 8352 1588/62.5 420/16.5 8452 - 8652 2000/78.7 600/23.6

IP 20/NEMA 1 525-690 V

8002 - 8011

1208/47.5 420/16.5

373/14,7 373/14,7 494/19,4

395/15.55 220/8.66 200/7.87 384/15.12 200/7.87 100/3.94 C 8016 - 8027 560/22.05 242/9.53 260/10.23 540/21.26 200/7.87 200/7.87 D 8032 - 8042 700/27.56 242/9.53 260/10.23 680/26.77 200/7.87 200/7.87 D 8052 - 8072 800/31.50 308/12.13 296/11.65 780/30.71 270/10.63 200/7.87 D

IP 21/NEMA 1 525-690 V

8052 - 8202

8252 - 8402 8502 - 8652 2000/78.7 600/23.6

3731) /

1208/47.5 420/16.5

14,7

3731) /

1588/62.5 420/16.5

14,7

494/19,4

IP 54/NEMA 12 200-240 V

A B C D a b aa/bb Modell

8006 - 8011 810/31.9 350/13.8 280/11.0 70/2.8 560/22.0 326/12.8 200/7.9 F 8016 - 8032 940/37.0 400/15.7 280/11.0 70/2.8 690/27.2 375/14.8 200/7.9 F 8042 - 8062 937/36.9 495/9.5 421/16.6 - 830/32.7 374/14.8 225/8.9 G

IP 54/NEMA 12 380-480 V

8006 - 8011

530/20.9 282/11.1 195/7.7 85/3.3 330/13.0 258/10.2 100/3.9 F 8016 - 8032 810/31.9 350/13.8 280/11.0 70/2.8 560/22.0 326/12.8 200/7.9 F 8042 - 8072 940/37.0 400/15.7 280/11.0 70/2.8 690/27.2 375/14.8 200/7.9 F 8102 - 8122 940/37.0 400/15.7 360/14.2 70/2.8 690/27.2 375/14.8 225/8.9 F 8152 - 8202 1208/47.5 420/16.3 8252 - 8352 1588/62.5 420/16.3 8452 - 8652 2000/78.7 600/23.6

IP 54/NEMA 12 525-690 V

8052 - 8202

1208/47.5 420/16.5 8252 - 8402 1588/62.5 420/16.5 8502 - 8652 2000/78.7 600/23.6

373/14,7 373/14,7 494/19,4

3731)14,7

3731)/14,7 494/19,4

1. Lägg till 44 mm med

aa: Minimispalt ovanför kapslingen

frånskiljare

1001/39.4 304/12.0 225/8.9 J

1282/50.5 304/12.0 225/8.9 J

1502/59.1 304/12.0 225/8.9 (aa) I

a b aa/bb Modell

1001/39.4 304/12 225/8.7 J 1282/50.4 304/12 225/8.7 J

1502/59.1 304/12.0 225/8.9 (aa) I

1154/45.4 304/12.0 225/8.9 J

1535/60.4 304/12.0 225/8.9 J

- - 225/8.9 (aa) H

1154/45.4 304/12 225/8.7 J

1535/60.4 304712 225/8.7 J

- - 225/8.9 (aa) H

- 1154/45.4 304/12.0 225/8.9 J

- 1535/60.4 304/12.0 225/8.9 J

- - 225/8.9 (aa) H

1154/45.4 304/12 225/8.7 J 1535/60.4 304/12 225/8.7 J

- - 225/8.9 (aa) H

bb: Minimispalt under kapslingen

50 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

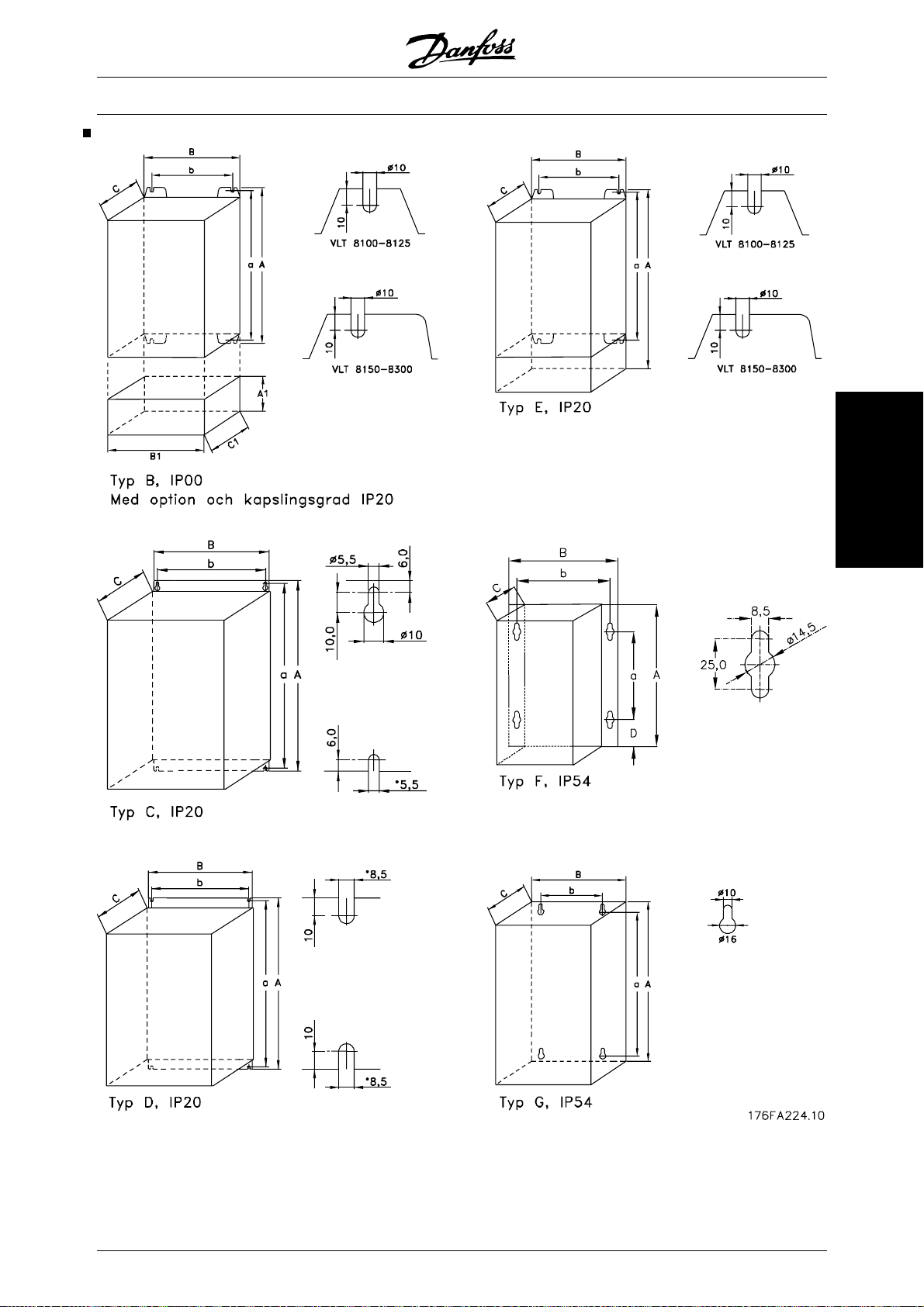

Dimensioner

VLT® 8000 AQUA

Installation

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 51

Dimensioner (forts.)

VLT® 8000 AQUA

Modell H, IP 20, IP 54

Modell I, IP 00

Modell J, IP 00, IP 21, IP 54

52 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

Mekanisk installation

VLT® 8000 AQUA

Observera de krav som gäller för inbyggnad och öppet montage. Se nedanstående översikt. Reglerna måste efterlevas för att allvarlig materiell skada eller personskada ska undvikas. Detta gäller i synnerhet vid installation av större enheter.

Frekvensomformare måste installeras lodrätt. Fekvensomformaren kyls genom luftcirkulation. För att

kylluften ska kunna avledas krävs en luftspalt ovanför och under enheten som har minst de mått som anges i bilden nedan. För att enheten inte ska bli för varm måste du säkerställa att omgivningstemperaturen inte överstiger frek-

vensomformarens angivna maxtemperatur och att dygnsmedeltemperaturen inte överstigs. Maxtempera-

tur och dygnsmedeltemperatur anges under avsnittet Allmänna tekniska data. Se anvisning MN.50.XX.YY om du ska installera frekvensomvandlaren på en icke-jämn yta, t ex en nolla. Vid omgivningstemperaturer mellan 45°C och 55°C måste nedstämpling göras i enlighet med diagrammet i Design Guide. Observera att frekvensomformarens livslängd förkortas om reglerna för nedstämpling vid hög omgivningstemperatur inte följs.

Installation av VLT 8006-8652

Alla frekvensomformare måste installeras på ett sätt som garanterar ordentlig kylning.

Kylning

Installation

Alla enheter kräver en minsta luftspalt ovanför och under kapslingen.

Sida vid sida/fläns mot fläns

Alla frekvensomformare kan monteras sida vid sida/ fläns mot fläns.

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 53

d [mm/in] Kommentarer Compact (alla kapslingstyper) VLT 8006-8011, 380-480 V 100/3.9 VLT 8002-8011, 525-600 V 100/3.9

VLT 8006-8032, 200-240 V 200/7.9

Installation på en plan, lodrät yta (utan distanselement)

VLT® 8000 AQUA

VLT 8016-8072 380-480 V 200/7.9 VLT 8102-8122 380-480 V 225/8.9 VLT 8016-8072 525-600 V 200/7.9

VLT 8042-8062, 200-240 V 225/8.9 VLT 8152-8352, 380-480 V 225/8.9 VLT 8052-8402, 525-690 V 225/8.9 VLT 8452-8652, 380-480 V VLT 8502-8652, 525-690 V

225/8.9 IP 00: Ovanför och under kapslingen.

Installation på en plan, lodrät yta (utan distanselement)

Installation på en plan, lodrät yta (utan distanselement) IP 54-filtermattor måste bytas när de blir smutsiga.

IP 21/54: Endast ovanför kapslingen

54 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

Installation av VLT 8452-8652 380-480 V och VLT 8502-8652, 525-690 V Compact IP 00/Chassi, IP 21/NEMA 1 och IP 54/ NEMA 12

Kylning Sida vid sida

VLT® 8000 AQUA

Installation

För alla enheter i de ovan nämnda serierna krävs minst 225 mm fri luftspalt ovanför kapslingen. Dessa enheter måste installeras på ett plant golv. Detta gäller IP 21/ NEMA 1 och IP 54/NEMA 12-enheter. För åtkomst krävs minst 579 mm fritt utrymme framför frekvensomformaren.

IP 00 VLT 8450-8600 380-480 V

IP 00/Chassi -enheten är utformad för att installeras i ett skåp enligt instruktionerna i installationsguiden

Alla IP 21/NEMA 1 och IP 54/NEMA 12-enheter i ovan nämnda serier kan installeras sida vid sida utan något mellanrum, eftersom det inte krävs någon kylning från sidorna för dessa enheter.

MG.56.AX.YY. Observera att samma villkor som för NEMA 1/ IP20 och IP54/NEMA 12 måste uppfyllas.

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 55

VLT® 8000 AQUA

Allmän information om elektrisk installation Varning för högspänning

Frekvensomformaren är under livsfarlig spänning när den är ansluten till nätet. Felaktig installation av motorn eller frekvensomformaren kan orsaka materialskador, allvarliga personskador eller dödsfall. Följ därför anvisningarna i den här handboken samt nationella och lokala säkerhetsföreskrifter. Det kan vara förenat med livsfara att beröra strömförande delar även efter att nätspänningen är bruten: När VLT 8006-8062, 200-240 V används: vänta i minst 15 minuter. När VLT 8006-8072, 380-480 V används: vänta i minst 15 minuter. När VLT 8102-8352, 380-480 V används: vänta i minst 20 minuter. När VLT 8452-8652, 380-480 V används: vänta i minst 40 minuter. När VLT 8002-8006, 525-600 V används: vänta i minst 4 minuter. När VLT 8008-8027, 525-600 V används: vänta i minst 15 minuter. När VLT 8032-8302, 525-600 V används: vänta i minst 30 minuter. När VLT 8052-8402, 525-690 V används: vänta i minst 20 minuter. När VLT 8502-8652, 525-690 V används: vänta i minst 30 minuter.

OBS!

Det är användarens eller installatörens ansvar att säkerställa korrekt jordning och skydd i enlighet med de nationella och lokala normer och standarder som tillämpas.

Anslut de olika jordningssystemen med minsta möjliga ledarimpedans. Detta uppnås genom att göra ledaren så kort som möjligt och att använda så stor yta som möjligt. En flat ledare har till exempel en lägre högfrekvensimpedans än en rund ledare med samma ledararea C

Om flera enheter installeras i samma

VESS

styrskåp, ska styrskåpets metallbakstycke användas som gemensam referensjord. De olika enheterna monteras på bakstycket med lägsta möjliga högfrekvensimpedans. På detta sätt undviker du olika högfrekvensspänningar i de olika enheterna samt minskar risken för störande radioströmmar i anslutningskablarna mellan enheterna. Radiostörningen begränsas. Låg högfrekvensimpedans uppnås genom att använda enheternas fästbultar som högfrekvensanslutningar till bakstycket. Isoleringsfärg och liknande måste avlägsnas från fästpunkterna.

Kablar

Styrkablarna och kabeln för filtrerad nätspänning ska vid installationen skiljas från motorkablarna för att förhindra att störningarna överförs. Normalt är ett avstånd på 204 mm tillräckligt, men största möjliga avstånd rekommenderas, särskilt om kablarna installeras parallellt över en längre sträcka.

På grund av känsligheten hos signalkablar, till exempel telefon- och datakablar, rekommenderas ett minsta avstånd på 1 meter per 5 meter nät- eller motorkabel. Observera att avståndet som krävs beror på känsligheten hos installationen och signalkablarna, och därför kan exakta värden inte anges.

Om kabelklämmor används ska känsliga signalkablar inte anslutas till samma kabelklämma som motor- eller bromskabeln. Signalkablarna ska korsa nätkablarna i 90 graders vinkel. Observera att alla störande in- eller utgående kablar till/från ett hölje ska skärmas/armeras eller filtreras.

Jordning

Följande grundläggande punkter måste beaktas vid installation av en frekvensomformare, så att elektromagnetisk anpassning (EMC) uppnås.

Skärmade kablar

Skärmen måste ha en låg högfrekvensimpedans. Detta uppnås med en flätad koppar-, aluminium- eller

• Säkerhetsjordning: Observera att frekvensomformaren har hög läckström och måste jordas på rätt sätt av säkerhetsskäl. Följ lo-

järnskärm. Mekaniskt skyddande skärmar (armeringar) är inte tillräckliga i en EMC-korrekt installation. Se även avsnittet Användning av EMC-korrekta kablar.

kala säkerhetsregler och föreskrifter.

• Högfrekvensjordning: Se till att anslutningarna till jord är så korta som möjligt.

56 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

Extra skydd mot indirekt beröring

Jordfelsbrytare, multipla skyddsjordningar eller jordningar kan användas som extra skydd, förutsatt att de lokala säkerhetsföreskrifterna efterföljs. Om jordfel uppstår kan detta orsaka en likströmskomponent i felströmmen. Använd aldrig jordfelsbrytare av typ A, eftersom dessa inte är anpassade för likströmsfel. Om jordfelsbrytare används, måste detta göras i enlighet med lokala regler och föreskrifter. Om felspänningsreläer används, måste de:

• vara anpassade för att skydda utrustning där likströmsfel kan uppstå (3-fas likriktarbrygga)

• vara anpassade för start med kortvariga läckströmmar till jord

• vara anpassade för höga läckströmmar.

VLT® 8000 AQUA

Installation

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 57

VLT® 8000 AQUA

RFI-switch

Nätförsörjning isolerad från jord: Om frekvensomformaren matas med nätspänning från ett isolerat nät ( IT-nät) eller TT/TN-S-nät med jordad gren, bör RFI-switchen ställas i läget OFF (av)

. Om du vill ha mer information, se IEC 364-3. Om optimal EMC-prestanda behövs, parallellkopplade motorer ansluts eller motorkabellängden överskrider 25 m, bör switchen ställas i läget ON (på). Om omformarens interna RFI-kapacitanser (filterkondensatorerna), som normalt är inkopplade mellan chassit och mellankretsen, är i läget OFF (av), är dessa bortkopplade för att det inte ska uppstå skador på mellankretsen och för att minska jordströmmen (enligt IEC 61800-3). Se även tillämpningsnoteringen VLT på IT-nät, MN.

90.CX.02. Det är viktigt att använda isolationsvakter som kan användas tillsammans med nätströmselektronik (IEC 61557-8).

OBS!

Ändra inte RFI-switchen när nätspänningen till frekvensomformaren är påslagen. Kontrollera att nätströmmen är bruten innan du rör RFI-switchen.

RFI-switcharnas läge

Compact IP 20/NEMA 1 VLT 8006-8011 380-480 V VLT 8002-8011 525-600 V

OBS!

Öppen RFI-switch är endast tillåten vid fabriksprogrammerade switchfrekvenser.

OBS!

RFI-switchen aktiverar kondensatorernas jordanslutning galvaniskt.

De röda switcharna kan slås av och på med hjälp av till exempel en skruvmejsel. De är i avslaget läge när de är utdragna och i påslaget läge när de är intryckta. Fabriksinställning är PÅ.

Strömförsörjning från jordat nät: RFI-switchen

måste ställas i läge ON (på) för att frek-

vensomformaren ska uppfylla EMC-standard.

1) Inte möjligt med VLT 8052-8652, 525-690 V.

Compact IP 20/NEMA 1 VLT 8016-8027 380-480 V VLT 8006-8011 200-240 V VLT 8016-8027 525-600 V

Compact IP 20/NEMA 1 VLT 8032-8042 380-480 V VLT 8016-8022 200-240 V VLT 8032-8042 525-600 V

58 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

Compact IP 20/NEMA 1 VLT 8052-8122 380-480 V VLT 8027-8032 200-240 V VLT 8052-8072 525-600 V

VLT® 8000 AQUA

Compact IP 54/NEMA 12 VLT 8006-8011 380-480 V

Installation

Compact IP 54/NEMA 12 VLT 8102-8122 380-480 V

Compact IP 54/NEMA 12 VLT 8016-8032 380-480 V VLT 8006-8011 200-240 V

Compact IP 54/NEMA 12 VLT 8042-8072 380-480 V VLT 8016-8032 200-240 V

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 59

Alla kapslingstyper

VLT 8152-8652 380-480 V

VLT® 8000 AQUA

60 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

Högspänningsprov

Du kan göra ett högspänningsprov genom att kortsluta plintarna U, V, W, L

, L2 och L3 och provtrycka med

max. 2,5 kV DC under en sekund mellan denna kortslutning och chassierna.

OBS!

RFI-switchen ska vara stängd (läge ”ON”) under högspänningsprovet. Nät- och motoranslutningarna för hela anläggningen ska kopplas ifrån under högspänningsprovet om läckströmmarna är för höga.

Värmeutstrålning från VLT 8000 AQUA

Tabellerna i avsnittet Allmänna tekniska data visar ef- fektförlusten P kyllufttemperaturen t

(W) i VLT 8000 AQUA. Den maximala



är 40 °C vid 100 % belas-

IN, MAX

tning (av nominellt värde).

VLT® 8000 AQUA

Installation

Ventilation av inbyggd VLT 8000 AQUA

Behovet av kylluft för frekvensomformaren kan beräknas på följande sätt:

1. Summera värdena för P

för alla frekven-

somformare som ska byggas in i samma panel. Den högsta kyllufttemperaturen (t vara lägre än t

IN, MAX

(40° C).

) måste

Dygnsmedelvärdet måste vara 5° C lägre. Temperaturen på den utgående kylluften får inte överstiga: t

OUT, MAX

(45° C).

2. Beräkna differensen mellan kyllufttemperaturen (t kylluften (t Δ t= 45° C-t

) och temperaturen på den utgående

OUT

3. Beräkna nödvändig

luftmängd

ϕ ×3.1

∆

∑

Sätt in Δ t i Kelvin

Ventilationens utblås måste placeras ovanför den överst monterade frekvensomformaren. Hänsyn måste tas till tryckfall över filtren samt att trycket minskar när filtren blir smutsiga.

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 61

EMC-korrekt installation

525-600 V-enheterna följer inte EMC- eller lågspänningsdirektiven. Följande riktlinjer ges i enlighet med praxis vad gäller installation av frekvensomformare. Du rekommenderas att följa de här riktlinjerna när EN 50081, EN 55011 eller EN 61800-3 First environment (publika nät) måste uppfyllas. Om installationen är i EN 61800-3 Second environment (industrinät), så är det godtagbart att avvika från dessa anvisningar. Detta rekommenderas emellertid inte. Se även CE-märkning, Emission och EMC-testresultat i den här handboken.

God praxis för att uppnå EMC-korrekt elektrisk installation:

• Använd endast flätade, skärmade motorkablar och flätade, skärmade styrkablar. Skärmtäckningen bör ligga på minst 80 %. Skärmen måste vara av metall - vanligtvis koppar, aluminium, stål eller bly. Det finns inga speciella krav för nätkabeln.

• Vid installationer i metallrör är det inte nödvändigt att använda skärmad kabel, men motorkabeln måste installeras i ett eget metallrör. Full inkoppling av skyddsrör från frekvensomformaren till motorn krävs. EMCprestanda för flexibla skyddsrör varierar mycket och information från tillverkaren krävs.

• Jorda båda ändarna av såväl motorkablarnas som styrkablarnas kabelskärmar. Se även Jordning av flätade skärmade styrkablar.

• Undvik tvinnade skärmändar (pigtails) vid anslutningspunkten. Detta ökar skärmens högfrekvensimpedans, vilket reducerar dess effektivitet vid höga frekvenser. Använd kabelklämmor eller EMC-packboxar med låg impedans i stället.

• Det är viktigt att uppnå en god elektrisk kontakt mellan monteringsplattan som frekvensomformaren är installerad på och frekvensomformarens metallchassi. Undantag:

VLT® 8000 AQUA

IP54/NEMA 12-enheter som är kon-

struerade för väggmontering VLT 8042-8062 (200-240 V) IP20/

NEMA 1 VLT 8152-8652 (380-480 V) IP20/

NEMA 1 VLT 8152-8652 (525-690 V) IP20/

NEMA 1

Detta gäller emellertid inte IP54/NEMA 12enheter eftersom de är konstruerade för väggmontering och VLT 8152-8600, 380-480 VAC och VLT 8042-8062, 200-240 VAC med IP20/NEMA 1-kapsling.

• Använd låsbrickor och galvaniskt ledande monteringsplattor för att uppnå god elektrisk koppling vid installation av IP00/Chassi och IP20/NEMA 1.

• Undvik om möjligt att använda oskärmade motorkablar eller styrkablar inne i apparatskåp som innehåller frekvensomformare.

• IP54/NEMA 12-enheterna måste ha en oavbruten högfrekvenskoppling mellan frekvensomformaren och motorn.

Skissen nedan visar ett exempel på en EMC-korrekt elektrisk installation av en IP 20/NEMA 1-frekvensomformare, där frekvensomformaren är monterad i ett apparatskåp (kapsling) tillsammans med en utgångskontaktor och kopplad till en PLC, som i detta exempel är installerad i ett separat apparatskåp. För IP 54/ NEMA 12-enheter, VLT 8152-8652 (380-480 V) och VLT 8042-8062 (200-240 V)-enheter i IP20/NEMA 1kapslingar, ansluts skärmade kablar med hjälp av EMC-metallrör för att garantera ett utförande i enlighet med EMC. (Se skissen nedan.)

Det finns andra sätt att göra installationen på som kan ge lika bra EMC-prestanda, under förutsättning att du följer de tekniska anvisningarna ovan.

Obs! Om installationen inte utförs enligt anvisningarna eller om oskärmade kablar och styrkablar används så uppfylls inte alla emissionskrav, även om immunitetskraven uppfylls.

62 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

VLT® 8000 AQUA

Installation

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 63

VLT® 8000 AQUA

64 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

VLT® 8000 AQUA

Jordning av skärmade/armerade styrkablar

I princip ska alla styrkablar vara skärmade/armerade och skärmen ska förbindas i båda ändarna till enhetens metallchassi med hjälp av kabelklämmor.

Av nedanstående bilder framgår hur en korrekt jordning utförs.

Korrekt jordning Styrkablar och kablar för seriell kommunikation ska monteras med kabelklämmor i båda ändarna för att säkerställa bästa möjliga kontakt.

Felaktig jordning Använd inte tvinnade skärmändar (pigtails). De ökar skärmimpedansen vid höga frekvenser.

Säkring av jordpotentialer mellan PLC och frekvensomformaren Olika jordpotentialer mellan frekvensomformaren och PLC (etc) kan orsaka elektriska störningar som påverkar hela systemet. Detta problem kan lösas genom att en utjämningskabel monteras vid sidan av styrkabeln. Minsta ledararea: 8 AWG.

Vid 50/60 Hz brumloopar Om mycket långa styrkablar används kan 50/60 Hz brumlooparuppstå som stör hela systemet. Detta problem kan lösas genom att ena änden av skärmen ansluts till jord via en 100 nF kondensator (kort benlängd).

Kablar för seriell kommunikation Lågfrekventa störningsströmmar mellan två frekvensomformare kan elimineras genom att ena änden av skärmen ansluts till plint 61. Denna plint är ansluten till jord via en intern RC-länk. En partvinnad kabel bör användas för att reducera differential mode-störningarna mellan ledarna.

Installation

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 65

Elektrisk installation, kapslingar

Compact IP 54/NEMA 12 VLT 8006-8011, 380-480 V

VLT® 8000 AQUA

Compact IP 20/NEMA 1 VLT 8006-8011, 380-480 V VLT 8002-8011, 525-600 V

Compact IP 20/NEMA 1 VLT 8006-8032, 200-240 V VLT 8016-8072, 380-480 V VLT 8016-8072, 525-600 V

66 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

VLT® 8000 AQUA

Compact IP 00/Chassi VLT 8042-8062, 200-240 V

Installation

Compact IP 54/NEMA 12 VLT 8006-8032, 200-240 V VLT 8016-8072, 380-480 V

Compact IP 54/NEMA 12 VLT 8042-8062, 200-240 V

Compact IP 20/NEMA 1 VLT 8042-8062, 200-240 V

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 67

Compact IP 20/NEMA 1 VLT 8102-8122, 380-480 V

VLT® 8000 AQUA

IP 54/NEMA 12, IP 21/NEMA 1 VLT 8152-8202, 380-480 V VLT 8052-8202, 525-690 V

Compact IP 54/NEMA 12 VLT 8102-8122, 380-480 V

68 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

IP 00/Chassi VLT 8152-8202, 380-480 V VLT 8052-8202, 525-690 V

Observera: RFI-switchen fungerar inte i frekvensomformarna 525-690 V.

VLT® 8000 AQUA

IP 20/NEMA 1 VLT 8006-8032, 200-240 V VLT 8016-8122, 380-480 V VLT 8016-8072, 525-600 V

IP 54/NEMA 12, IP 21/NEMA 1 med frånskiljare och nätsäkring VLT 8252-8352, 380-480 V VLT 8252-8402, 525-690 V

Installation

IP 00/Chassi med frånskiljare och nätsäkring VLT 8252-8352, 380-480 V VLT 8252-8402, 525-690 V

Observera: RFI-switchen fungerar inte i frekvensomformarna 525-690 V.

Elektrisk installation, nätkablar

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 69

Compact IP 20/NEMA 1 och IP 54/NEMA 12 VLT 8006-8011, 380-480 V VLT 8002-8011, 525-600 V

VLT® 8000 AQUA

IP 54/NEMA 12 VLT 8006-8032, 200-240 V VLT 8016-8072, 380-480 V

70 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

Elektrisk installation, nätkablar

IP 00/Chassi och IP 20/NEMA 1 VLT 8042-8062, 200-240 V

VLT® 8000 AQUA

Installation

IP 54/NEMA 12 VLT 8042-8062, 200-240 V

Compact IP 54 /NEMA 12 VLT 8102-8122, 380-480 V

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 71

Elektrisk installation, nätkablar

VLT® 8000 AQUA

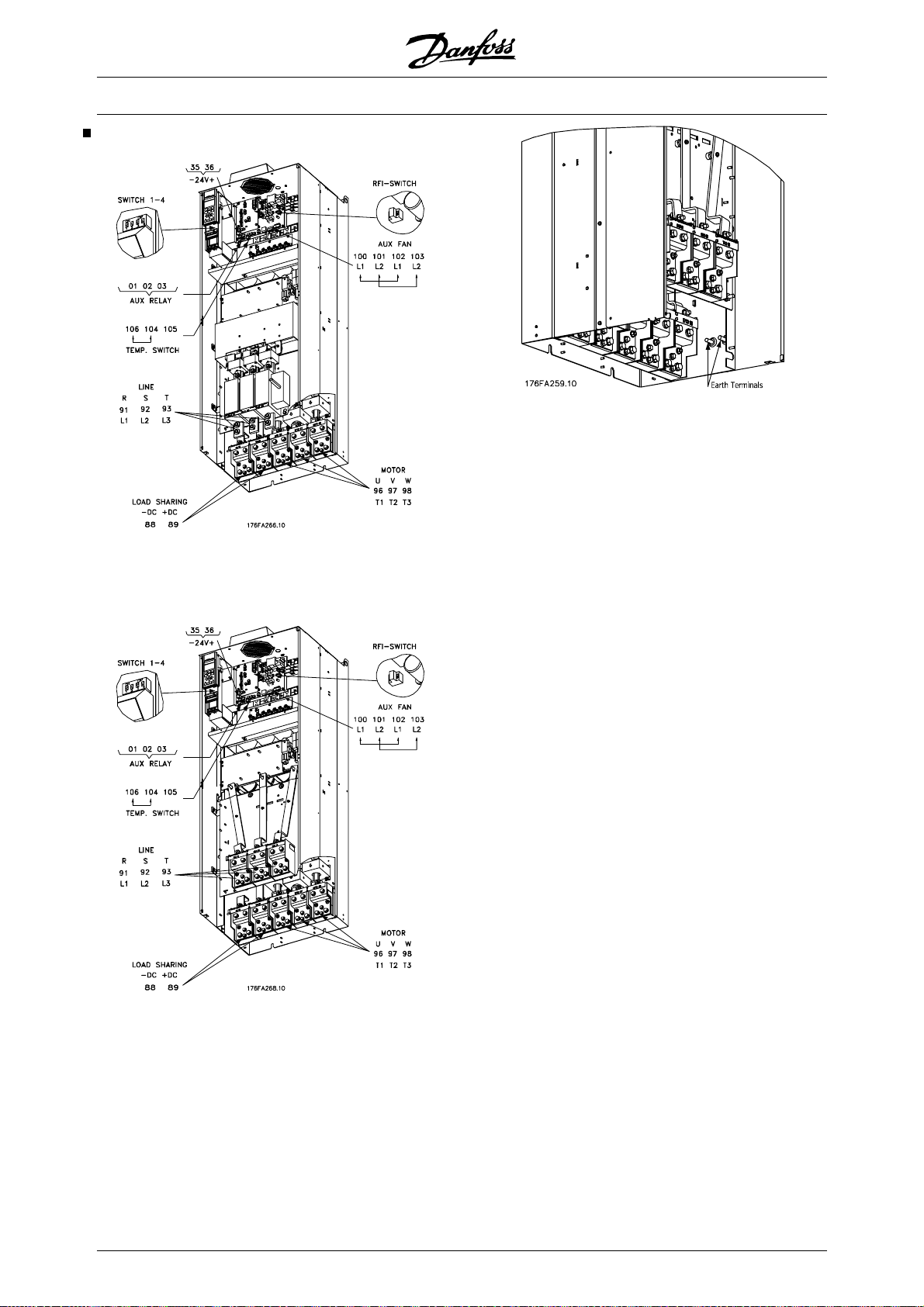

Jordplintarnas position, IP 00

Compact IP 00 med frånskiljare och säkring

VLT 8452-8652 380-480 V och VLT 8502-86 52,

525-690 V

Compact IP 00 utan frånskiljare och säkring

VLT 8452-8652 380-480 V och VLT 8502-86 52,

525-690 V

Observera: RFI-switchen fungerar inte i frekven-

somformarna 525-6 90 V.

72 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

VLT® 8000 AQUA

Installation

Compact IP 21 / IP 54 utan frånskiljare och säk-

ring

VLT 8452-8652 380-480 V och VLT 8502-86 52,

525-690 V

Observera: RFI-switchen fungerar inte i frekven-

somformarna 525-6 90 V.

Jordplintarnas position, IP 21 / IP 54

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 73

VLT® 8000 AQUA

Användning av EMC-korrekta kablar

Flätade, skärmade kablar bör användas för att optimera EMC-immuniteten hos styrkablar och EMCemissionen från motorkablar.

En kabels förmåga att reducera in- och utstrålning av elektriska störningar bestäms av överföringsimpedansen (Z

). Kabelns skärm är normalt utformad för att

reducera överföringen av elektriska störningar, men skärmar med lägre överföringsimpedans (Z

) är ef-

fektivare än skärmar med högre överföringsimpedans

Överföringsimpedans (Z

) kan bedömas med ut-

gångspunkt från följande faktorer:

Skärmmaterialets ledningsförmåga.

Kontaktresistansen mellan de enskilda

skärmledarna. Skärmtäckningen, dvs den fysiska area av

kabeln som täcks av skärmen (uppges ofta som ett procentvärde).

Skärmtypen, dvs det flätade eller tvinnade

mönstret.

Aluminiumklädd med koppartråd. Kabel med tvinnad koppartråd eller stålarmering. Enkelt skikt flätad koppar med skärmtäckning med

varierande procentvärden. Detta är Danfoss normala referenskabel.

Dubbelt kopparskikt.

Överföringsimpedans (ZT ) anges sällan av kabeltillverkaren, men det går ofta att uppskatta impedansen

) utifrån en bedömning av kabelns fysiska dimen-

sioner och uppbyggnad.

Dubbelt skikt flätad koppartråd med ett magnetiskt skärmat mellanskikt.

Kabel som löper i kopparrör eller stålrör. Blykabel med 1,1 mm väggtjocklek.

74 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

VLT® 8000 AQUA

Åtdragningsmoment och skruvdimensioner

Av tabellen framgår de åtdragningsmoment som gäller för plintarna i frekvensomformaren. För VLT 8006-8032, 200-240 V; VLT 8006-8122, 380-480 och VLT 8002-8072, 525-600 V måste kablarna fästas med skruvar. För VLT 8042-8062, 200-240 V; VLT 8152-8652, 380-480 V och VLT 8052-8652, 525-690

Dessa värden gäller för följande plintar:

91, 92, 93

Nätplinta r (nr) L1, L2, L3

96, 97, 98

Motorplintar (nr) U, V, W Jordplint (nr) 94, 95, 99

V måste kablarna fästas med bultar.

VLT-modell 3 x 200-240 V

Åtdragnings-

moment VLT 8006-8011 1,8 Nm (IP 20) M4 VLT 8006-8016 1,8 Nm (IP 54) M4 VLT 8016-8027 3,0 Nm (IP 20) VLT 8022-8027

3,0 Nm (IP 54)

VLT 8032 6,0 Nm VLT 8042-8062 11,3 Nm M8 (bult)

VLT-modell 3 x 380-480 V

Åtdragnings-

moment VLT 8006-8011 0,5-0,6 Nm M3 VLT 8016-8027 1,8 Nm (IP 20) M4 VLT 8016-8032 1,8 Nm (IP 54) M4 VLT 8032-8052 3,0 Nm (IP 20) VLT 8042-8052

3,0 Nm (IP 54)

VLT 8062-8072 6,0 Nm VLT 8102-8122 15 Nm (IP 20)

VLT 8152-8352

24 Nm (IP 54)

19 Nm

VLT 8452-8652 19 Nm 9,5 Nm VLT-modell 3 x 525-600 V

Åtdragnings-

moment VLT 8002-8011 0,5-0,6 Nm M3 VLT 8016-8027 1,8 Nm M4 VLT 8032-8042

3,0 Nm

VLT 8052-8072 6,0 Nm VLT-modell 3 x 525-690 V VLT 8052-8402 VLT 8502-8652

19 Nm

19 Nm 525-690 V 9,5 Nm

1. Lastdelningsplintar 14 Nm/M6, 5 mm insexskruv

2. IP 54-enheter med RFI-filtrerade nätplintar 6 Nm

3. Insexskruvar (sexkant)

4. Lastdelningsplintar 9,5 Nm/M8 (bult)

5. Skruvnyckel

Skruv-/bult-

dimension

Skruv-/bult-

dimension

8 mm

M10 (bult)

M10 (kompressionsfläns)

M8 (boxfläns)

Skruv-/bult-

dimension

M10 (bult)

M10 (kompressionsfläns)

M8 (boxfläns)

Verktyg

4 mm 4 mm 5 mm

Verktyg

4 mm

Installation

4 mm 5 mm 6 mm

16 mm

16 mm 13 mm

Verktyg

4 mm 5 mm

16 mm

16 mm 13 mm

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 75

VLT® 8000 AQUA

Nätanslutning

Nätspänningen måste anslutas till plint 91, 92, 93.

Nr 91, 92, 93 Nätspänning 3 x 200-240 V

L1, L2, L3 Nätspänning 3 x 380-480 V

Nätspänning 3 x 525-600 V Nätspänning 3 x 525-690 V

OBS!

Kontrollera att nätspänningen överensstämmer med nätspänningen på frekvensomformarens märkskylt.

Korrekt dimensionering av ledarareor finns i Tekniska data.

OBS!

Det är användarens eller installatörens ansvar att säkerställa korrekt jordning, strömförgrening och överbelastningsskydd för motorn i enlighet med gällande nationella och lokala el- och säkerhetsföreskrifter och normer.

IEC-motorns rotationsriktning

Fabriksprogrammeringen är gjord för rotation medurs (framåt) med följande anslutningar från frekvensomformarens transformatorutgång:

Plint 96 till fas U Plint 97 till fas V Plint 98 till fas W

Du kan ändra rotationsriktningen genom att skifta två av faserna i motorkabeln.

Parallellkoppling av motorer

Motoranslutning

Motorn måste anslutas till plint 96, 97 och 98. Jord ansluts till plint 94/95/99.

Nummer

96. 97. 98 U, V, W Nr 94/95/99 Jordanslutning

Motorspänning 0-100 % av nätspänningen

Korrekt dimensionering av ledarareor finns i Tekniska data.

Alla typer av trefasiga, asynkrona standardmotorer kan användas tillsammans med VLT 8000 AQUA.

Mindre motorer är normalt stjärnkopplade (220/380 V, /Y). Större motorer är deltakopplade (380/660 V, / Y). Korrekt anslutning och spänning kan avläsas på motorns märkskylt.

OBS!

I äldre motorer utan fasisolering krävs att ett LC-filter ansluts mellan frekvensomformare och motor.

VLT 8000 AQUA kan styra flera parallellkopplade motorer. Om motorerna ska rotera med olika varvtal måste motorerna ha olika nominella varvtal. Motorernas varvtal ändras samtidigt vilket innebär att förhållandet mellan motorernas nominella varvtal behålls över hela varvtalsområdet.

Motorernas sammanlagda strömförbrukning får inte överstiga frekvensomformarens maximala nominella utström I

VLT,N

Problem kan uppstå vid start på låga varvtalsvärden om motorernas storlek skiljer sig mycket. Detta beror på att det förhållandevis höga resistiva motståndet i små motorer kräver högre spänning vid start och vid låga varvtal.

I anläggningar med parallellkopplade motorer kan frekvensomformarens elektroniska termorelä (ETR) inte användas som motorskydd för enskilda motorindivider. Detta medför att extra motorskydd måste an-

76 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

vändas, till exempel separata termistorer eller termiska reläer i varje motor.

OBS!

Parameter 107 Automatisk motoranpassning, AMA och Automatisk energioptimering, AEO i parameter 101 Momentkarakteristik kan inte användas för parallellkopp-

lade motorer.

Motorkablar

Se Tekniska data för korrekt dimensionering av ledararea och längd för motorkablar. Följ alltid nationella och lokala bestämmelser för ledarareor.

OBS!

Om en oskärmad kabel används kan vissa EMC-krav inte uppfyllas, se EMC-test- resultat.

VLT® 8000 AQUA

Installation

Om EMC-bestämmelserna om emission ska följas måste motorkabeln vara skärmad, om inget annat anges för det aktuella RFI-filtret. För att i största möjliga mån minska störningar och läckströmmar bör motorkablaget hållas så kort som möjligt. Motorkabelns skärm ska anslutas både till frekvensomformarens och motorns metallskåp. Skärmanslutningar ska utföras med största möjliga yta (kabelklämma eller kabelskruv). Detta görs på olika sätt i olika modeller av frekvensomformare. Undvik tvinnade skärmändar (pigtails) vid anslutningspunkten. Detta förstör skärmningseffekten vid höga frekvenser. Om skärmen måste brytas vid installation av motorskydd eller motorkontaktor, ska skärmen återanslutas med minsta möjliga högfrekvensimpedans.

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 77

Termiskt motorskydd

Det elektroniska termorelät i UL-godkända frekvensomformare har fått UL-godkännande för skydd av enstaka motorer, när parameter 117 Termiskt motor-

skydd är inställd på ETR, tripp och parameter 105 Motorström, I

är programmerad till motorns nomi-

VLT,N

nella ström (vilket framgår av motorns märkskylt).

Jordanslutning

Läckströmmarna till jord kan överstiga 3,5 mA vilket innebär att frekvensomformaren måste jordas enligt gällande nationella och lokala bestämmelser. För att säkerställa att jordkabeln får god mekanisk anslutning, ska ledararean vara minst 8 AWG/10 mm

. En jordfelsbrytare (RCD - Residual Current Device) kan installeras för extra säkerhet. Denna enhet ser till att frekvensomformaren bryter om läckströmmen blir för hög. Se RCD-instruktionerna MI.66.AX.02.

VLT® 8000 AQUA

Installation av extern 24 V DC-försörjning

Moment: 0,5-0,6 Nm Skruvdimension: M3 Nr 35(-), 36 (+) 24 V extern DC-försörjning. (Endast tillgängligt med VLT 8016-8652 380-480 V och VLT 8052-8652 525-690 V)

Funktion

En extern 24 V DC-försörjning kan användas för lågspänningsförsörjning till styrkort och eventuellt installerade tillvalskort. Detta innebär att du kan använda LCP fullt ut (inklusive parameterinställning) utan att nätspänningen är påslagen. Observera att varning för låg spänning visas då 24 V DC är ansluten. Det förekommer dock ingen trippning. Om 24 V extern DCförsörjning är tillslagen när nätförsörjningen slås till eller slås till samtidigt med denna, ska du programmera en fördröjning på minst 200 ms i parameter 111 Startfördröjning. En trög nätsäkring på minst 6 A kan installeras för att skydda den externa 24 V DC-försörjningen. Effektförbrukningen är 15-50 W och beror på belastningen av styrkortet.

OBS!

För att en säker galvanisk isolation (PELV-typ) ska upprätthållas på frekvensomformarens styrplintar, måste den anslutna 24 V DC-försörjningen vara av typen PELV.

78 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

VLT® 8000 AQUA

DC-Bussanslutning

DC-bussanslutningen används för DC-backup, och mellankretsen matas från en extern DC-källa.

Plintnummer

Nr 88, 89

Kontakta Danfoss för ytterligare information.

Högspänningsrelä

Kabeln för högspänningsreläet måste anslutas till plint 01, 02 och 03. Högspänningsreläet programmeras via parameter 323, Relä 1, ut.

Reläutgång 1

Nummer 1 1+3 brytande, 1+2 slutande.

Max. 240 V AC, 2 A. Min. 24 V DC, 10 mA eller 24 V AC, 100 mA.

Max. ledararea:

4 mm

/10 AWG. Åtdragningsmoment: 0,5 Nm Skruvdimension: M3

Styrkort

Alla plintar för styrkablarna sitter under frekvensomformarens skyddsplatta. Skyddsplattan (se bilden nedan) kan avlägsnas med hjälp av ett spetsigt föremål, till exempel en skruvmejsel (med undantag av IP54/NEMA 12-enheter).

Installation

Elektrisk installation, styrkablar

Åtdragningsmoment: 0,5 Nm Skruvdimension: M3.

I princip ska alla styrkablar vara skärmade/armerade och skärmen ska förbindas i båda ändarna till enhetens metallchassi med hjälp av kabelklämmor (se avsnittet Jordning av skärmade/armerade styrkablar.

Normalt ska skärmen också förbindas med styrenhetens chassi (följ installationsanvisningarna för den aktuella styrenheten). Om mycket långa styrkablar används kan 50/60 Hz brumloopar uppstå som stör hela systemet. Detta problem kan lösas genom att ena änden av skärmen ansluts till jord via en 100 nF kondensator (kort benlängd).

Elektrisk installation, styrkablar

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 79

VLT® 8000 AQUA

Åtdragsmoment: 0,5 Nm Skruvdimension: M3 I avsnittet Jordning av skärmade/armerade styrkablar finns information om korrekt anslutning av styrkablar.

Nummer Funktion 04, 05 Reläutgång 2 kan användas för att in-

dikera status och varningar.

12, 13 Matningsspänning till digitala ingång-

ar. Om den interna 24 V DC-matningen ska användas för de digitala ingångarna, måste omkopplare 4 på styrkortet vara sluten (läge ON).

16-33 Digitala ingångar. Se parametrarna

300-307 Digitala ingångar.

20 Noll för digitala ingångar.

39 Noll för analoga/digitala utgångar. Se

avsnittet Anslutningsexempel.

42, 45 Analoga/digitala utgångar för indiker-

ing av frekvens, referens, ström och moment. Se parameter 319-322 Ana- loga/digitala utgångar.

50 Matningsspänning till potentiometer

och termistor 10 V DC.

53, 54 Analog spänningsingång 0–10 V DC.

55 Noll för analoga ingångar.

60 Analog strömingång 0/4–20 mA. Se

parameter 314-316 Plint 60.

61 Uttag för seriell kommunikation. Se

Jordning av skärmade/armerade styrkablar .

Den här plinten ska normalt inte användas.

68, 69 RS 485-gränssnitt, seriell kommunika-

tion. När flera frekvensomformare är anslutna till en kommunikationsbuss måste omkopplarna 2 och 3 på styrkortet vara slutna (läge ON) på den första och den sista enheten. I de övriga frekvensomformarna måste omkopplarna 2 och 3 vara öppna (läge OFF). Fabriksinställningen för omkopplarna är slutet läge (läge ON).

Switch 1-4

Dip-switchen finns på styrkortet. Den används i samband med seriell kommunikation och extern DC-matning. Bilden visar fabriksinställningen för switcharna.

Switch 1 har ingen funktion. Switch 2 och 3 används för terminering av RS 485gränssnitt, seriell kommunikation. I den första och sista frekvensomformaren måste switch 2 och 3 vara i påslaget läge. I resten av frekvensomformarna ska switch 2 och 3 vara i avslaget läge. Switch 4 används om det krävs en extern 24 V DCmatning på styrplintarna. Switch 4 används för att isolera den interna 24 V DC-matningens jord från den externa 24 V DC-matningens jord.

OBS!

Tänk på att då switch 4 står i avslaget läge är den externa 24 V DC-matningen galvaniskt isolerad från VLT frekvensomformaren.

80 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

VLT® 8000 AQUA

Installation

Bussanslutning

Den seriella bussanslutningen ansluts i enlighet med RS 485-normen (2-ledare) till frekvensomformarens plintar 68/69 (signal P och N). Signal P är den positiva potentialen (TX+, RX+) och signal N är den negativa potentialen (TX-, RX-).

Om flera frekvensomformare ska anslutas till samma master ska dessa parallellkopplas.

För att undvika spänningsutjämningsströmmar i skärmen kan kabelns skärm förbindas till jord via plint 61 (vilken är ansluten till chassit via en RC-länk).

Bussavslutning Bussen ska avslutas med ett resistansnät i de båda slutpunkterna. För detta ändamål sätts switch 2 och 3 på styrkortet i position "ON".

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 81

VLT® 8000 AQUA

Anslutningsexempel VLT 8000 AQUA

Skissen nedan visar exempel på en typisk installation av VLT 8000 AQUA. Nätspänningen ansluts till plint 91 (L1), 92 (L2) och 93 (L3). Motorn ansluts till 96 (U), 97 (V) och 98 (W). Dessa siffror står även angivna på frekvensomformarens plintar. En extern DC-försörjning kan anslutas till plint 88 och

89. Analoga ingångar kan anslutas till plint 53 [V], 54 [V] och 60 [mA]. Dessa ingångar kan programmeras för referens, återkoppling eller termistor. Se Analoga ingångar i parametergrupp 300.

Det finns 8 digitala ingångar (24 V DC). Plint 16-19, 27, 29, 32, 33. Dessa ingångar kan programmeras enligt tabellen i avsnittet Ingångar och utgångar 300-328. Det finns två analoga/digitala utgångar (plint 42 och

45) som kan programmeras att visa nuvarande status eller ett processvärde, till exempel 0-f

. Reläutgång-

MAX

arna 1 och 2 kan användas för att ange aktuell status eller en varning. Med RS 485-gränssnittet på plint 68 (P+) och 69 (N-) kan frekvensomformaren styras och övervakas via seriell kommunikation.

* Dessa plintar kan programmeras för andra funktioner.

82 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

Anslutningsexempel Enpoligt start/stopp

Start/stopp via plint 18.

Parameter 302 = Start [1] Snabbstopp via plint 27.

Parameter 304 = Utrullning med stopp, inverterad [0]

Öka/minska varvtal digitalt

VLT® 8000 AQUA

Start tillåten med plint 16.

Parameter 300 = Drift tillåten [8]. Start/stopp med plint 18.

Parameter 302 = Start [1]. Snabbstopp med plint 27.

Parameter 304 = Utrullning med stopp, inverterad [0].

Aktiverad kringutrustning

Parameter 323 = Startkommando aktivt [13].

Installation

Öka och minska varvtal via plint 32 och 33.

Parameter 306 = Öka varvtal [7] Parameter 307 = Minska varvtal [7] Parameter 305 = Frys referens [2]

Potentiometerreferens

-Parameter 308 = Referens [1] Parameter 309 = Plint 53, min-skala Parameter 310 = Plint 53, max-skala

2-zonsreglering

- Parameter 308 = Återkoppling [2].

Parameter 311 = Återkoppling [2].

Givaranslutning

Drift tillåten

- Parameter 314 = Referens [1]

- Parameter 315 = Plint 60, min-skala

- Parameter 316 = Plint 60, max-skala

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 83

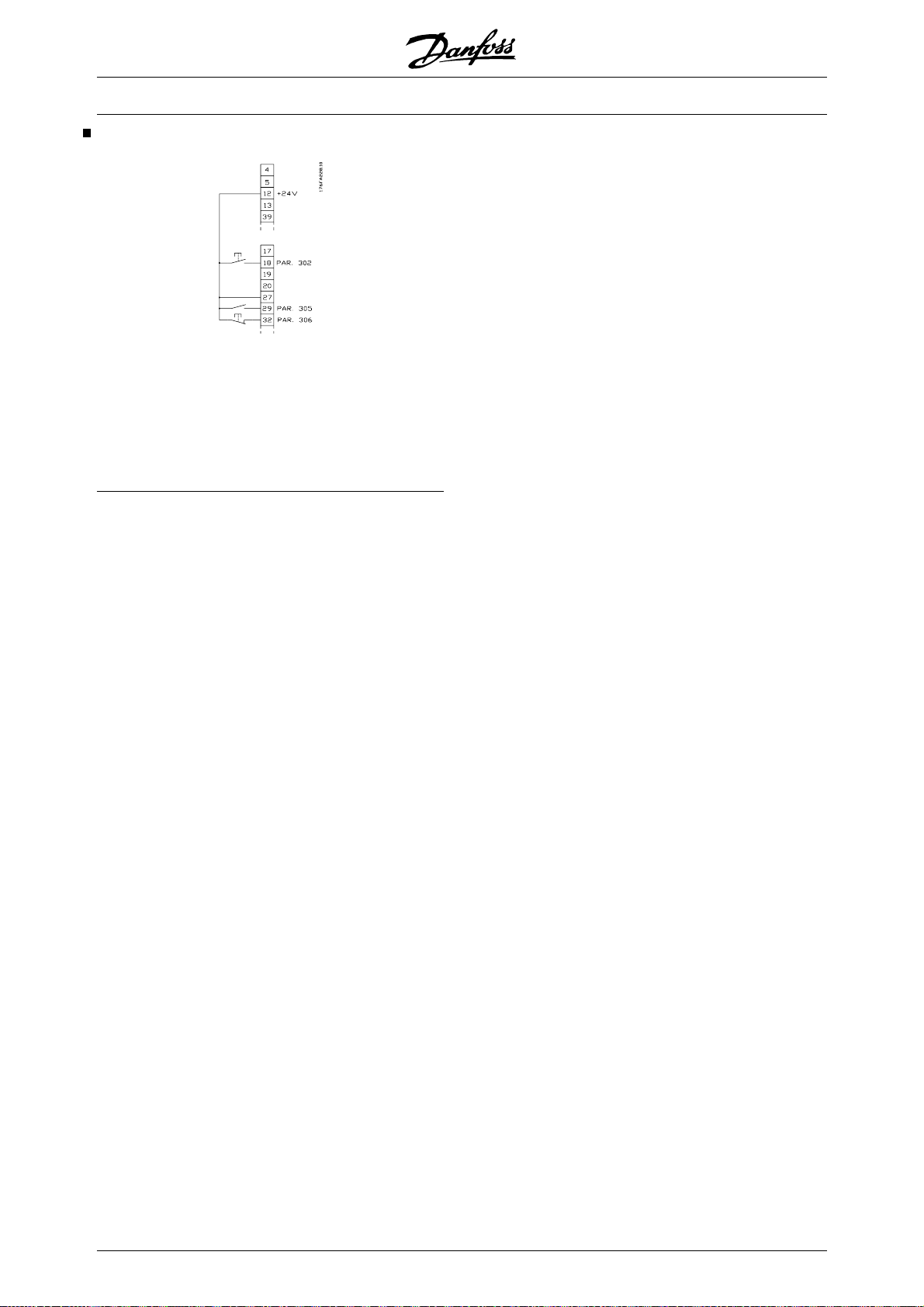

3-tråds start/stopp

- Stopp, inverterat via plint 32. Parameter 306 = Stopp, inverterat [14]

- Pulsstart via plint 18. Parameter 302 = Pulsstart [2]

- Jogg via plint 29. Parameter 305 = Jogg [12]

VLT® 8000 AQUA

84 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

VLT® 8000 AQUA

LCP-enhet

På frekvensomformarens front sitter en manöverpanel för lokal styrning – LCP (Local Control Panel). Denna panel är ett komplett gränssnitt för styrning och programmering av VLT 8000 AQUA. Manöverpanelen är löstagbar och kan alternativt installeras upp till 3 meter från frekvensomformaren, till exempel på frontpanelen, med hjälp en monteringssats.

Manöverpanelens funktioner kan delas in i fem grupper:

1. Display

2. Knappar för ändring av visningsläge

3. Knappar för ändring av programparametrar

4. Indikeringslampor

5. Knappar för lokal styrning.

All visning av data sker via en fyrradig alfanumerisk display som normalt visar fyra olika mätvärden och tre statusvärden kontinuerligt. Vid programmering visas (på displayen) all information som krävs för snabb och effektiv inställning av parametrarna. Som komplement till displayen finns tre indikeringslampor för spänningsindikering (ON), varning (VARNING) och larm (LARM).

Frekvensomformarens samtliga parameterinställningar kan med omedelbar verkan ändras från manöverpanelen, om inte funktionen är programmerad till Låst [1] via parameter 016 Lås dataändring eller via en digital ingång, parameter 300-307 Lås dataändring.

Installation

Manöverknappar för parameterinställning

Manöverknapparna är uppdelade i funktionsområden. Knapparna mellan displayen och indikeringslamporna används för parameterinställning, inklusive val av visningsläge under normal drift.

[DISPLAY MODE] används för att välja visningsläge och för att ändra tillbaka till visningsläget från antingen snabbmenyläget eller det utökade menyläget.

[QUICK MENU] används för att komma åt de parametrar som finns i snabbmenyn. Det går att växla mellan lägena för snabbmeny och utökad meny.

[EXTEND MENU] används för att komma åt samtliga parametrar. Det går att växla mellan lägena för utökad meny och snabbmeny.

[CHANGE DATA] används för att ändra en inställning som valts antingen i det utökade menyläget eller i snabbmenyläget.

[CANCEL] används för att ångra en ändring av den valda parametern.

[OK] används för att bekräfta en ändring av den valda parametern.

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 85

VLT® 8000 AQUA

[+/-] används för att välja parametrar samt för att ändra en vald parameter. Dessa knappar används även för att ändra den lokala referensen. Dessutom används de här knapparna i visningsläge för växling mellan visning av olika driftvariabler.

[<>] används vid val av parametergrupp samt för att ändra numeriska värden genom att flytta markören.

Indikeringslampor

Längst ned på manöverpanelen finns en röd larmlampa och en gul varningslampa samt en grön spänningsindikeringslampa.

Om vissa gränsvärden överskrids, aktiveras larm- och/ eller varningslampan och ett status- eller larmmeddelande visas.

[HAND START] används om frekvensomformaren ska styras via manöverenheten. Frekvensomformaren startar motorn då ett startkommando ges via [HAND START]. På styrplintarna kommer följande styrsignaler att fortsätta vara aktiva när [HAND START] aktiveras:

• HAND START - OFF STOP - AUTO START

• Säkerhetsstopp

• Återställning

• Utrullning med stopp, inverterad

• Reversering

• Menyval, lsb - Menyval, msb

• Jogg

• Drift tillåten

• Lås dataändring

• Stoppkommando från seriell kommunikation

OBS!

Spänningsindikeringslampan tänds när spänningen till frekvensomformaren slås på.

Lokal styrning

Under indikeringslamporna finns knappar för lokal styrning.

OBS!

Om parameter 201 Utfrekvens minimigräns f

är inställd på en utfrekvens högre

MIN

än 0 Hz, startar motorn och rampas upp till denna frekvens när [HAND START] aktiveras.

[OFF/STOP] används för att stoppa den anslutna motorn. Kan väljas som Aktiv [1] eller Ej aktiv [0] via parameter 013. Om stoppfunktionen aktiveras blinkar rad 2. [AUTO START] används om frekvensomformaren ska styras via styrplintarna och/eller via den seriella kommunikationen. När en startsignal är aktiv på styrplintarna och/eller bussen startar frekvensomformaren.

OBS!

En HAND-OFF-AUTO-signal via de digitala ingångarna har högre prioritet än manöverknapparna [HAND START]-[AUTO START].

[RESET] används för att återställa frekvensomformaren efter ett larm (tripp). Du kan välja mellan Aktiv [1] och Ej aktiv [0] via parameter 015 Återställning på LCP. Se även Översikt över varningar och larm.

86 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

VLT® 8000 AQUA

Visningsläge

Under normal drift kan upp till fyra olika driftvariabler visas kontinuerligt : 1.1 och 1.2 och 1.3 och 2. På rad 2 visas aktuell driftstatus eller larm och varningar i form av en siffra. Vid larm visas det aktuella larmet med en förklarande text på rad 3 och 4. En varning visas blinkande på rad 2 med en förklarande text på rad 1. Dessutom visas aktiv meny på displayen. Pilen visar motorns rotationsriktning. Här har frekvensomformaren en aktiv reverseringssignal. Pilskaftet försvinner om ett stoppkommando har angetts eller om utfrekvensen understiger 0,01 Hz. På den nedersta raden anges frekvensomformarens status. Rullningslistan på nästa sida visar de driftdata som kan visas för variabel 2 i visningsläget. Ändringar görs med hjälp av [+/-]-knapparna.

195NA113.10

1:a raden

2:a raden

3:e raden

VAR 1.1 VAR 1.2 VAR 1.3

SETUP

VAR 2

STATUS

4:e raden

betyder att referensvärdet anges med [+/-]-knapparna på manöverpanelen.

Den högra delen av statusraden visar aktuell status, till exempel "I DRIFT", "STOPP" eller "LARM".

Visningsläge I

I VLT 8000 AQUA finns olika visningslägen. Vilket läge som visas på displayen beror på läget som har valts för frekvensomformaren. Nedan visas ett visningsläge i vilket frekvensomformaren är i Auto-läget med externreferens vid en utfrekvens på 40 Hz. I det här visningsläget utförs referens och styrning via styrplintarna. Texten på rad 1 anger vilken driftvariabel som visas på rad 2.

FREKVENS

SETUP

40.0Hz

AUTO EXTERN I DRIFT

175ZA683.10

Installation

Visningsläge, forts.

Tre mätvärden kan visas på displayens första rad och ett mätvärde kan visas på den andra raden. Programmeras via parameter 007, 008, 009 och 010 Display- visning.

• Statusrad (4:e raden):

80,0% 5,08A 2,15kW

SETUP

40,0Hz

AUTO EXTERN I DRIFT

HAND LOKAL STOPP

LOCAL STOPRAMPAR HAND JOGGING

. . .

Den vänstra delen av statusraden visar det aktiva styrelementet för frekvensomformaren. AUTO innebär att styrningen sker via styrplintarna och HAND visar att styrningen sker via knapparna på manöverenheten. FRÅN betyder att frekvensomformaren ignorerar alla styrkommandon och stannar motorn. I området i mitten av statusraden visas vilket referenselement som är aktivt. EXTERN innebär att referenserna från styrplintarna är aktiva, medan LOKAL

STAND BY

175ZA701.10

Rad 2 anger aktuell utfrekvens och den aktiva menyn. På rad 4 anges att frekvensomformaren är i Auto-läget med externreferens och att motorn är i gång.

Displayläge II:

I detta displayläge kan du visa tre mätvärden samtidigt på rad 1. Mätvärdena anges via parameter 007 - 010 Displayvisning.

100% 7.8A 5.9kW

SETUP

50.0Hz

AUTO REMOTE RUNNING

Visningsläge III:

Det här visningsläget är aktivt när knappen [DISPLAY MODE] hålls nedtryckt. På den första raden visas driftdatanamn och enheter för driftdata. På den andra raden är driftdata 2 oförändrade. När du släpper upp knappen visas de olika driftdatavärdena.

175ZA685.10

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 87

REF% STROM EFFEKT

VLT® 8000 AQUA

50.0Hz

AUTO EXTERN I DRIFT

Visningsläge IV:

Det här visningsläget är endast aktivt när alternativet Lokal referens används, se även Referenshantering . I det här visningsläget ställs referensen in med hjälp av [+/-]-knapparna och styrningen sker med hjälp av knapparna under indikatorlamporna. På den första raden anges önskad referens. På den tredje raden anges ett relativt värde för aktuell utfrekvens vid en given tidpunkt i förhållande till den maximala frekvensen. Visningen sker i form av ett stapeldiagram.

ANVAND +/- 40Hz

40.0Hz

----60

AUTO LOKAL I DRIFT

SETUP

175ZA695.10

176FA156.10

88 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

Växling mellan displaylägen

FREKVENS

SETUP

40.0Hz

AUTO EXTERN I DRIFT

VLT® 8000 AQUA

▲▲

▲

▲▲

Tryck

ANVAND +/- 40Hz

SETUP

40.0Hz

0 ----- 60

HAND LOKAL IDRIFT

Displayläge IV

Displayläge I

Med externreferens

▲▲

▲

Med lokal referens

▲▲

▲

▲▲

80% 7,8A 5,9KW

40.0Hz

AUTO EXTERN I DRIFT

Håll ner knappen [DISPLAY MODE]

40.0Hz

AUTO EXTERN I DRIFT

▲▲

▲

▲▲

Installation

175ZA697.10

Displayläge III

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 89

VLT® 8000 AQUA

Ändra data

Oavsett om en parameter har valts i snabbmenyn eller i den utökade menyn är proceduren för att ändra data densamma. Tryck på knappen [CHANGE DATA] för att ändra den valda parametern. Understrykningsstrecket på rad 4 börjar blinka på displayen. Hur det går till att ändra värdet beror på om den valda parametern representerar ett numeriskt värde eller ett funktionsvärde. Om den valda parametern innehåller ett numeriskt datavärde, kan du ändra den första siffran genom att trycka på [+/-]-knapparna. Om du vill ändra den andra siffran flyttar du först markören genom att använda [<>]-knapparna, och sedan ändrar du datavärdet med [+/-]-knapparna.

FREKVENS

24,2 Hz

205 MAX REFERENS

000060,000 Hz

SETUP

175ZA698.10

Den valda siffran visas med en blinkande markör. På den nedersta raden på displayen visas det datavärde som kommer att sparas när du bekräftar genom att trycka på knappen [OK]. Använd [CANCEL] för att avbryta ändringen.

Om den valda parametern innehåller ett funktionsvärde kan du ändra det valda textvärdet genom att trycka på [+/-]-knapparna.

MOTORSTÖM

3,90 A

210 REFERENS TYP

SUMMA

SETUP

175ZA689.10

Funktionsvärdet blinkar tills du bekräftar genom att trycka på knappen [OK]. Funktionsvärdet har nu valts. Använd [CANCEL] för att avbryta ändringen.

Ändra sedan den valda siffran steglöst genom att trycka på [+/-]-knapparna:

FREKVENS

50,0 Hz

209 JOGGFREKVENS

0,0 Hz

SETUP

175ZA700.10

Den valda siffran blinkar. På den nedersta raden på displayen visas det datavärde som kommer att sparas när du bekräftar genom att trycka på [OK].

Ändra datavärde stegvis

I vissa parametrar kan du välja att ändra datavärdet steglöst eller stegvis. Detta gäller t ex Motoreffekt (pa- rameter 102), Motorspänning (parameter 103) och Motorfrekvens (parameter 104). Detta innebär att parametrarna kan ändras både som grupp av numeriska datavärden och steglöst som numeriska datavärden.

Manuell återställning

Bryt nätspänningen och håll sedan knapparna [DISPLAY MODE] + [CHANGE DATA] + [OK] nedtryckta samtidigt som du slår på nätspänningen igen. Släpp knapparna. Frekvensomformaren har nu programmerats enligt fabriksprogrammeringen.

Följande parametrar nollställs inte via manuell återställning: Parameter

500, Protokoll 600, Drifttimmar 601, Drifttid 602, kWh-räkneverk 603, Antal nättillslag 604, Antal överhettningar 605, Antal överspänningar

Du kan också återställa via parameter 620 Driftläge.

Ändra numeriskt datavärde steglöst

Om den valda parametern innehåller ett numeriskt datavärde, väljer du först en siffra genom att trycka på [<>]-knapparna.

FREKVENS

50,0 Hz

209 JOGGFREKVENS

,0 Hz

90 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

SETUP

175ZA699.10

VLT® 8000 AQUA

Snabbmeny (Quick Menu)

Via snabbmenytangenten (QUICK MENU) kan du komma åt frekvensomformarens 12 viktigaste konfigurationsparametrar. I många fall är frekvensomformaren klar att tas i drift sedan dessa parametrar programmerats.

Snabbmenypost nr namn 1 001 Språk Väljer vilket språk som ska användas i all teckenfönster-

2 102 Motoreffekt Bestämmer frekvensomformarens karakteristik med hän-

3 103 Motorspänning Bestämmer frekvensomformarens karakteristik med hän-

4 104 Motorfrekvens Best ämmer frekvensomformarens karakteristik med hän-

5 105 Motorström Bestämmer frekvensomformarens karakteristik med hän-

6 106 Nominellt motorvarvtal Best ämmer frekvensomformarens karakteristik med hän-

7 201 Utfrekvens undre gräns Bestämmer den lägsta styrda frekvens vid vilken motorn

8 202 Utfrekvens övre gräns Bestämmer den högsta styrda frekvens vid vilken motorn

9 206 Uppramptid Bestämmer tiden för acceleration från 0 Hz till den nomi-

10 207 Nedramptid Bestämmer tiden för retardation från den nominella mo-

11 323 Relä 01 Bestämmer funktionen hos högspänningsrelä typ C. 12 326 Relä 02 Bestämmer funktionen hos högspänningsrelä typ A.

Parameter- Beskrivning

De 12 snabbmenyparametrarna visas i tabellen nedan. I parameteravsnittet av den här handboken finns en fullständig funktionsbeskrivning.

visning.

syn till motorns effekt i kW.

syn till motorspänningen.

syn till motorns märkfrekvens. Vanligen är denna lika med nätfrekvensen.

syn till motorns märkström i A.

syn till motorns märkvarvtal.

kommer att köras.

nella motorfrekvens som ställts in i snabbmenypost nr 4.

torfrekvens som ställts in i snabbmenypost nr 4 till 0 Hz.

Installation

Parameterdata

Mata in ellerändra parameterdataeller inställningar så här:

1. Tryck på tangenten QUICK MENU.

2. Gå med hjälp av tangenterna + och - till den parameter som ska matas in eller ändras.

3. Tryck på tangenten CHANGE DATA.

4. Ställ in rätt parametervärde med hjälp av tangenterna + och -. Flytta mellan siffrorna i parametervärdet med hjälp av piltangenterna. Den siffra som är vald för ändring blinkar.

5. Tryck på CANCEL-tangenten för att ångra ändringen, eller på OK-tangenten för att bekräfta ändringen och få det nya värdet att gälla.

Exempel, ändring av parameterdata

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 91

Antag att parameter 206,Uppramptid, är inställd till 60 sekunder. För att ändra uppramptiden till 100 sekunder gör du så här:

1. Tryck på tangenten QUICK MENU.

2. Tryck på tangenten + tills du når parameter 206,Uppramptid.

3. Tryck på tangenten CHANGE DATA.

4. Tryck två gånger på vänsterpiltangenten . Hundratalssiffran börjar blinka.

5. Tryck en gång på tangenten +. Hundratalssiffran ökar ett steg till 1.

6. Tryck en gång på högerpiltangenten för att flytta till tiotalssiffran.

7. Tryck på tangenten - tills siffran 6 minskat till 0, så värdet 100 s för Uppramptidvisas i teckenfönstret.

8. Tryck på OK för att bekräfta, så att det nya värdet läggs in i frekvensomformarens program.

OBS!

Programmering av de via tangenten EXTENDED MENU tillgängliga utökade parameterfunktionerna görs på samma sätt som för snabbmenyfunktionerna.

VLT® 8000 AQUA

92 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

VLT® 8000 AQUA

Programmering

Med knappen [EXTEND MENU] kommer du åt alla parametrarna för frekvensomformaren.

Drift och visning 001–017

Med den här parametergruppen kan du ställa in parametrar som till exempel språk, displaymeddelande och avaktivera funktionsknapparna på manöverenheten.

001 Språk

(SPRÅK)

Värde:

Engelska (ENGLISH) [0] Tyska (DEUTSCH) [1] Franska (FRANCAIS) [2] Danska (DANSK) [3] Spanska (ESPAÑOL) [4] Italienska (ITALIANO) [5] Svenska (SVENSKA) [6] Nederländska (NEDER-

LANDS) [7] Portugisiska (PORTUGUE-

SA) [8] Finska (SUOMI) [9]

Inställning vid leverans kan avvika från fabriksprogrammeringen.

Funktion:

I den här parametern väljer du vilket språk som ska visas på displayen.

Beskrivning av alternativen:

Det går att välja mellan de språk som räknas upp ovan.

Parameterkonfiguration

Frekvensomformaren har fyra parameteruppsättningar som kan programmeras oberoende av varandra. Vilken meny som ska aktiveras väljs i parameter 002 Aktiv meny. Numret på den aktiva menyn visas på di splayen under rubriken Meny. Genom att ställa frekvensomformaren i läge Ext. menyval kan du växla mellan de olika parameteruppsättningarna via de digitala ingångarna och via den seriella kommunikationen.

Externt menyval kan till exempel användas för system där en parameteruppsättning används under dagtid och en annan under nattetid.

Med hjälp av parameter 003 Kopiera menyer kan du kopiera från en parameteruppsättning till en annan. Med hjälp av parameter 004 LCP-kopiering kan alla parameteruppsättningarna överföras från en frekvensomformare till en annan genom att flytta manöverpanelen. Först kopieras alla parametervärden till manöverpanelen. Sedan kan manöverpanelen flyttas till en annan frekvensomformare. Alla parametervärden kopieras slutligen från manöverenheten till frekvensomformaren.

002 Aktiv meny

(AKTIV MENY)

Värde:

Fabriksprogrammering (FABRIKSPROGRAM.) [0]

Meny 1 (MENY 1) [1] Meny 2 (MENY 2) [2] Meny 3 (MENY 3) [3] Meny 4 (MENY 4) [4] Ext. menyval (EXTERNT MENYVAL) [5]

Funktion:

I den här parametern kan du välja den meny vars programmerade inställningar ska styra frekvensomformarens funktioner. Alla parametrar kan programmeras i fyra individuella parameteruppsättningar, meny 1meny 4. Dessutom finns en förprogrammerad meny, Fabriksprogrammering. Där kan endast särskilda parametrar ändras.

Beskrivning av alternativen:

Fabriksprogrammering [0] innehåller de parametervärden som ställts in på fabriken. Du kan använda denna meny som en källmeny när du behöver återställa de andra menyerna till kända värden. I så fall blir Fabriksprogrammering den aktiva menyn. Meny 1-4 [1]-[4] är fyra separata menyer som kan väljas efter önskemål. Ext. menyval [5] används om du vil l kunna växla mellan olika menyer via fjärrstyrning. Du kan använda plintarna 16/17/29/32/33 och den seriella kommunikationsporten för att växla mellan menyer.

Kopplingsexempel

Programmering

= fabriksprogrammering, () = displaytext , [] = värde för kommunikation via seriell kommunikationsport

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 93

VLT® 8000 AQUA

Ändring av menyval

Menyval via plint 32 och 33.

Parameter 306 = Menyval, lsb [4] Parameter 307 = Menyval, msb [4] Parameter 002 = Ext. menyval [5].

003 Kopiera menyer

(KOPIERING)

Värde:

Ingen kopiering (INGEN KOPIERING) [0] Kopiera aktiv meny till meny 1

(KOPIERA TILL MENY 1) [1] Kopiera aktiv meny till meny 2

(KOPIERA TILL MENY 2) [2] Kopiera aktiv meny till meny 3

(KOPIERA TILL MENY 3) [3] Kopiera aktiv meny till meny 4 (KOPIERA TILL

MENY 4) [4] Kopiera aktiv meny till alla

(KOPIERA TILL ALLA) [5]

Funktion:

En kopiering görs från den aktiva menyn som har valts i parameter 002 Aktiv meny till den meny eller de menyer som har valts i parameter 003 Kopiera menyer.

OBS!

Kopiering kan endast ske i Stoppläge (motorn stoppad med stoppkommando).

Beskrivning av alternativen:

Kopieringen startar när erforderliga kopieringsfunktioner har valts och knappen [OK] trycks ned. Displayen blinkar när kopiering pågår.

004 LCP-kopiering

(KOPIERA LCP)

Värde:

Ingen kopiering (INGEN KOPIERING) [0] Kopiera alla parametrar

(LADDA UPP ALLA PARAM) [1] Ladda ned alla parametrar

(LADDA NER ALLA PARAM.) [2] Ladda ned effektoberoende par.

(LADDA NER EJ EFF PAR.) [3]

Funktion:

Parameter 004 LCP-kopiering används om du vill utnyttja manöverpanelens inbyggda kopieringsfunktion. Funktionen används om du vill kopiera alla parameterinställningar från en frekvensomformare till en annan genom att flytta över manöverpanelen.

Beskrivning av alternativen:

Välj Kopiera alla parametrar [1] om du vill överföra alla parametervärden till manöverpanelen. Välj Ladda ned alla parametrar [2] om du vill kopiera alla överförda parametervärden till den frekvensomformare du monterat manöverpanelen på. Välj Ladda ned effektoberoende par [3] om du vill ladda ned endast de parametrar som är effektoberoende. Använd det här alternativet för att kopiera parametrar till en frekvensomformare med annan nominell effekt än den där parametrarna har hämtats.

OBS!

Kopiering och nedladdning kan endast göras i Stoppläge.

Inställning av användardefinierad visning

Via parameter 005 Max. värde för användardefinierad visning och 006 Enhet för användardefinierad visning

kan användare utforma egen visning som kan ses om användardefinierad visning har valts under displayvisning. Området ställs in i parameter 005 Max. värde för användardefinierad visning, och enheten bestäms i parameter 006 Enhet för användardefinierad visning. Valet av enhet bestämmer om förhållandet mellan utfrekvensen och visningen är linjär, kvadratisk eller kubformat.

= fabriksprogrammering, () = displaytext , [] = värde för kommunikation via seriell kommunikationsport

94 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

VLT® 8000 AQUA

005

Max. värde för användardefinierad visning

(KUNDVAL)

Värde:

0.01 - 999,999.99

100.00

Funktion:

Via den här parametern kan du välja max. värde för den användardefinierade visningen. Värdet beräknas utifrån den aktuella motorfrekvensen och enheten som valts i parameter 006 Enhet för användardefinierad vis- ning. Det programmerade värdet nås när utfrekvensen i parameter 202 Utfrekvens maximigräns, f

MAX

nås. Enheten bestämmer också om förhållandet mellan utfrekvensen och visningen är linjär, kvadratisk eller kubformat.

Beskrivning av alternativen:

Ange önskat värde för max. utfrekvens.

006 Enhet för användardefinierad visning

(KUNDVAL SORT)

Ingen enhet

rpm

ppm

puls/s

l/s

l/min

l/h

kg/s

/min

kg/min kg/h m m m m/s mbar bar Pa kPa MWG kW

[0] [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] [14] [15] [16] [17] [18] [19] [20]

GPM

gal/s gal/min

gal/h

lb/s lb/min

lb/h

CFM

/min

ft/s

in wg

ft wg

PSI

lb/in

[21] [22]

[23] [24] [25]

[26] [27] [28] [29]

[30] [31]

[32] [33] [34] [35] [36] [37] [38]

Flödes- och varvtalsenheter är markerade med 1, tryckenheter med 2 och effektenheter med 3. Se bilden i nästa kolumn.

Funktion:

Välj en enhet som ska visas på displayen i samband med parameter 005 Max. värde för användardefinierad visning. Om du exempelvis väljer flödes- eller varvtalsenheter blir förhållandet mellan visning och utfrekvens linjärt. Om du väljer tryckenheter (bar, Pa, MWG, PSI etc) blir förhållandet kvadratiskt. Om du väljer effektenheter (HP, kW) blir förhållandet kubformat. Värdet och enheten visas i visningsläge när Använ- dardefinierad visning [10] har valts i någon av parametrarna 007-010Displayvisning.

Beskrivning av alternativen:

Välj önskad enhet för Användardefinierad visning.

007 Stor displayvisning

(DISPLAY RAD 2)

Värde:

Resulterande referens [%] (REFERENS [%]) [1] Resulterande referens [enhet] (REFERENS

[ENHET]) [2] Frekvens [Hz] (FREKVENS [HZ]) [3] % av max. utfrekvens [%]

(FREKVENS [%]) [4] Motorström [A] (MOTORSTRÖM [A]) [5] Effekt [kW] (EFFEKT [KW]) [6] Effekt [HKR] (EFFEKT [HKR]) [7] Uteffekt [kWh] (ENERGI [ENHET]) [8] Drifttid [timmar] (DRIFTTID [TIM]) [9] Användardefinierad visning [-]

(KUNDVAL [ENHET]) [10]

Programmering

= fabriksprogrammering, () = displaytext , [] = värde för kommunikation via seriell kommunikationsport

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 95

VLT® 8000 AQUA

Börvärde 1 [enhet] (BÖRVÄRDE 1 [ENHET]) [11] Börvärde 2 [enhet] (BÖRVÄRDE 2 [ENHET]) [12] Återkoppling 1 (ÅTERKOPPLING 1 [EN-

HET]) [13] Återkoppling 2 (ÅTERKOPPLING 2 [EN-

HET]) [14] Återkoppling [enhet] (ÅTERKOPPLING [EN-

HET]) [15] Motorspänning [V] (MOTORSPÄNNING [V]) [16] DC-busspänning [V] (DC-SPÄNNING [V]) [17] Termisk belastning, motor [%]

(VÃRME MOTOR [%]) [18] Termisk belastning, VLT [%]

(VÃRME VLT [%]) [19] Digital ingång [binärkod]

(DIGITAL INGÅNG [BIN]) [20] Analog ingång 53 [V] (ANALOG INGÅNG 53

[V]) [21] Analog ingång 54 [V] (ANALOG INGÅNG 54

[V]) [22] Analog ingång 60 [mA]

(ANALOG INGÅNG 60 [mA]) [23] Relästatus [binärkod] (RELÄ STATUS) [24] Pulsreferens [Hz] (PULSREFERENS [HZ]) [25] Extern referens [%] (EXTERN REFERENS

[%]) [26] Kylplattans temp. [°C] (KYLFLÄNSTEMP [°

C]) [27] Varning, tillvalskort för kommunikation

(VARN TILLV. COMM [HEX]) [28] LCP-displaytext (FRIGÖR PROG ARRAY) [29] Statusord (STATUSORD [HEX]) [30] Styrord (STYRORD [HEX]) [31] Larmord (LARMORD [HEX]) [32] PID-utfrekvens [Hz] (PID UTGÅNG [HZ]) [33] PID-utfrekvens [%] (PID UTGÅNG [%]) [34]

Funktion:

Med den här parametern kan du välja vilket datavärde som ska visas på rad 2 på displayen när frekvensomformaren slås på. Datavärdena visas även i rullningslisten i visningsläget. Med parameter 008-010 Liten displayvisning kan du välja ytterligare tre datavärden som visas på rad 1. Se beskrivningen av manöverenheten.

Beskrivning av alternativen:

Ingen visning kan endast väljas i parameter 008-010

Liten displayvisning.

Resulterande referens [%] visar procentvärdet av den resulterande referensen i intervallet från Minimi- referens, Ref

till Maximireferens, Ref

MIN

MAX

. Se även referenshantering. Referens [enhet] anger den resulterande referensen i Hz vid drift utan återkoppling. Vid drift med återkopp-

ling väljer du referensenhet i parameter 415 Processenheter.

Frekvens [Hz] anger utfrekvensen från frekvensomformaren. % av max. utfrekvens [%] anger aktuell utfrekvens i procent av parameter 202 Utfrekvens, maximigräns,

MAX

Motorström [A] visar fasströmmen i motorn mätt som ett effektivvärde.

Effekt [kW] visar motorns effektförbrukning i kW. Effekt [HKR] visar motorns effektförbrukning i HKR. Uteffekt [kWh] anger motorns energiförbrukning efter

den senaste återställningen i parameter 618 Återställning av kWh-räkneverk.

Drifttid [timmar] visar antal drifttimmar för motorn efter senaste återställning i parameter 619 Återställning av drifttid. Användardefinierad visning [-] är ett användardefinierat värde som beräknas utifrån den aktuella utfrekvensen och enheten med den skalning som anges i parameter 005 Maxvärde för användardefinierad vis-

ning. Välj enhet i parameter 006 Enhet för användardefinierad visning.

Börvärde 1 [enhet] är det programmerade börvärdet i parameter 418 Börvärde 1. Enheten väljs i parameter 415 Processenheter. Se även Återkopplingshantering. Börvärde 2 [enhet] är det programmerade börvärdet i parameter 419 Börvärde 2. Enheten väljs i parameter 415 Processenheter. Återkoppling 1 [enhet] anger signalvärdet för resulterande återkoppling 1 (plint 53). Enheten väljs i parameter 415 Processenheter. Se även Återkopplingshan- tering. Återkoppling 2 [enhet] anger signalvärdet för resulterande återkoppling 2 (plint 53). Enheten väljs i parameter 415 Processenheter. Återkoppling [enhet] anger det resulterande signalvärdet i den enhet/skala som väljs i parameter 413 Minimiåterkoppling, FB FB

och 415 Processenheter.

MAX

, 414 Maximiåterkoppling,

MIN

Motorspänning [V] visar inspänningen till motorn. DC-busspänning [V] anger mellankretsspänningen i

frekvensomformaren. Termisk belastning, motor [%] visar beräknad/uppskattad termisk belastning på motorn. 100 % är ur-

= fabriksprogrammering, () = displaytext , [] = värde för kommunikation via seriell kommunikationsport

96 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

VLT® 8000 AQUA

kopplingsgränsen. Se även parameter 117 Termiskt motorskydd.

Termisk belastning, VLT [%] är den beräknade/uppskattade termiska belastningen på frekvensomformaren. 100 % är urkopplingsgränsen. Digital ingång [binärkod] är signalstatus från de 8 digitala ingångarna (16, 17, 18, 19, 27, 29, 32 och 33). Plint 16 motsvarar biten längst till vänster. "0" = ingen signal, "1" = ansluten signal.

Analog ingång 53 [V] anger spänningen på plint 53. Analog ingång 54 [V] anger spänningen på plint 54. Analog ingång 60 [mA] anger spänningen på plint 60. Relästatus [binärkod] visar status för varje relä. Den

vänstra (mest betydelsefulla) biten indikerar relä 1 följt av 2 och 6 till 9. "1" anger att reläet är aktivt, "0" anger att det är inaktivt. Parameter 007 använder ett 8-bitars ord där de sista två positionerna inte används. Relä 6-9 innehåller kaskadstyrenheten och fyra relätillvalskort Pulsreferens [Hz] visar den pulsfrekvens i Hz som är ansluten till någon av plintarna 17 eller 29. Extern referens [%] ger summan av de externa referenserna i procent (summan av analog/puls/seriell kommunikation) av intervallet från Minimireferens,

till Maximireferens, Ref

Ref

MIN

MAX

. Kylplattans temp. [°C] visar kylplattans temperatur för frekvensomformaren. Urkopplingsgränsen är 90 ± 5°C, återinkoppling sker vid 60 ± 5°C. Varning, tillvalskort för kommunikation [Hex] är ett varningsmeddelande om att det har uppstått fel på kommunikationsbussen. Den här varningsfunktionen är bara aktiv om kommunikationstillval har installerats. Utan kommunikationstillval visas värdet 0 Hex. LCP-displaytext visar den text som har programmerats i parameter 533 Displaytext 1 och 534 Displaytext 2 via LCP eller den seriella kommunikationsporten.

LCP-procedur för textinmatning

När du har valt Displaytext i parameter 007 väljer du displayradsparameter (533 eller 534) och trycker på knappen CHANGE DATA. Ange texten direkt på vald rad med hjälp av piltangenterna UPP, NED & VÄNS- TER, HÖGER på den lokala manöverpanelen. Med upp- och nedpilarna kan du rulla igenom alla tillgängliga tecken. Med vänster- och högerpilarna flyttar du markören i textraden. Tryck på OK för att registrera texten när raden är klar. Om du trycker på CANCEL registreras inte texten. Du kan använda följande tecken: A B C D E F G H I J K L M N O P Q R S T U V W X Y Z Æ Ø Å Ä Ö Ü É Ì Ù è . / - ( ) 0 1 2 3 4 5 6 7 8 9 "mellanslag"

"mellanslag" är standardvärde för parameter 533 och

534. Om du vill ta bort ett tecken måste du ersätta det med "mellanslag". Statusord visar det faktiska statusordet för frekvensomformaren (se parameter 608). Styrord visar det faktiska styrordet (se parameter

607).

Larmord visar det faktiska larmordet. PID-utgång visar den beräknade PID-utgången på

displayen, antingen i Hz [33] eller i procent av maxfrekvensen [34].

008 Liten displayvisning 1.1

(DISPLAYRAD 1:1)

Värde:

Se parameter 007 Stor displayvisning Referens [enhet] [2]

Funktion:

I den här parametern kan du välja det första av de tre datavärden som ska visas på displayen, rad 1, position

1. Det är en användbar funktion med vilken du kan se hur processen reagerar på en referensändring, till exempel när du ställer in PID-regulatorn. Tryck på knappen [DISPLAY MODE] för displayvisning. Alternativet LCP-displaytext [29] kan inte väljas med Liten displayvisning.

Beskrivning av alternativen:

Det finns 33 olika datavärden att välja mellan, se parameter 007 Stor displayvisning.

009 Liten displayvisning 1.2

(DISPLAYRAD 1:2)

Värde:

Se parameter 007 Stor displayvisning Motorström [A] [5]

Funktion:

Se funktionsbeskrivningen för parameter 008 Liten displayvisning. Alternativet LCP-displaytext [29] kan inte väljas med Liten displayvisning.

Beskrivning av alternativen:

Det finns 33 olika datavärden att välja mellan, se parameter 007 Stor displayvisning.

Programmering

= fabriksprogrammering, () = displaytext , [] = värde för kommunikation via seriell kommunikationsport

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 97

VLT® 8000 AQUA

010 L iten displayvisnin g 1.3

(DISPLAYRAD 1:3)

Värde:

Se parameter 007 Stor displayvisning Effekt [kW] [6]

Funktion:

Se funktionsbeskrivningen för parameter 008 Liten displayvisning. Alternativet LCP-displaytext [29] kan inte väljas med Liten displayvisning.

Beskrivning av alternativen:

Det finns 33 olika datavärden att välja mellan, se parameter 007 Stor displayvisning.

011 Enhet för lokal referens

(VAL AV LOKAL REF)

Värde:

Hz (HZ) [0] % av utfrekvensområde (%) (% AV FMAX) [1]

Funktion:

I den här parametern anges enheten för den lokala referensen.

Beskrivning av alternativen:

Välj önskad enhet för lokal referens.

Ej aktiv (EJ AKTIV) [0] Aktiv (AKTIV) [1]

Funktion:

I den här parametern kan du aktivera/inaktivera den lokala stoppknappen på manöverpanelen.

Beskrivning av alternativen:

Om Ej aktiv [0] väljs i den här parametern blir knappen [OFF/ STOP] inaktiv.

OBS!

Om Ej aktiv väljs, k an mo torn in te stoppas med [OFF/STOP]-knappen.

014 AUTO START på LCP

(AUTO START KNAPP)

Värde:

Ej aktiv (EJ AKTIV) [0] Aktiv (AKTIV) [1]

Funktion:

I den här parametern kan du aktivera/inaktivera knappen för automatisk start på manöverpanelen.

Beskrivning av alternativen:

Om Ej aktiv [0] väljs i den här parametern blir knappen [AUTO START] inaktiv.

012 HAND START på LCP

(HAND START KNAPP)

Värde:

Ej aktiv (EJ AKTIV) [0] Aktiv (AKTIV) [1]

Funktion:

I den här parametern kan du aktivera/inaktivera knappen HAND START på manöverpanelen.

Beskrivning av alternativen:

Om Ej aktiv [0] väljs i den här parametern blir knappen [HAND START] inaktiv.

013 OFF/STOP på LCP

(STOPP KNAPP)

Värde:

= fabriksprogrammering, () = displaytext , [] = värde för kommunikation via seriell kommunikationsport

98 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

015 RESET på LCP

(RESET KNAPP)

Värde:

Ej aktiv (EJ AKTIV) [0] Aktiv (AKTIV) [1]

Funktion:

I den här parametern kan du aktivera/inaktivera återställningsknappen på manöverpanelen.

Beskrivning av alternativen:

Om Ej aktiv [0] väljs blir [RESET]-knappen inaktiv.

OBS!

Välj Ej aktiv [0] endast om en extern återställningssignal är ansluten till de digitala ingångarna.

016 Lås dataändring

(LÅS DATAÄNDRING)

Värde:

Inte låst (EJ LÅST) [0] Låst (LÅST) [1]

Funktion:

I den här parametern kan du låsa manöverpanelen så att inga dataändringar kan göras via manöverenheten.

Beskrivning av alternativen:

Om du väljer Låst [1] kan dataändringar inte göras i parametrarna. Emellertid är det fortfarande möjligt att göra dataändringar via bussen. Parameter 007-010 Displayvisning kan ändras via manöverpanelen. Det går också att låsa för dataändringar i dessa parametrar via en digital ingång. Se parameter 300-307 Digitala ingångar.

VLT® 8000 AQUA

vering via de digitala ingångarna, kan inte motorn återstarta om AV/stopp [1] har valts.

017 Driftsläge vid start, lokal styrning

(DRIFTLÄGE START)

Värde:

Automatisk återstart (AUTOMATISK ÅTERSTART) [0]

AV/stopp (LOKALT STOPPAD) [1]

Funktion:

Här kan du välja vilket driftläge som ska vara aktivt när nätspänningen slås på.

Beskrivning av alternativen:

Automatisk återstart [0] väljs om frekvensomformaren ska återstarta automatiskt med de start-/stoppvillkor som givits omedelbart före nätspänningsavbrottet. AV/stopp [1] väljs om frekvensomformaren ska förbli stoppad när nätspänningen återkommer, tills ett startkommando är aktivt. Aktivera knappen [HAND START] eller [AUTO START] att starta om.

OBS!

Om det inte går att aktivera [HAND START] eller [AUTO START] med knapparna på manöverpanelen (se parameter 012/014 Handstart/automatisk start på

LCP) kan inte motorn återstarta om AV/ stopp [1] har valts. Om handstart eller au-

tomatisk start har programmerats för akti-

på manöverpanelen för

Programmering

= fabriksprogrammering, () = displaytext , [] = värde för kommunikation via seriell kommunikationsport

MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss 99

Belastning och motor 100–124

I denna parametergrupp kan du konfigurera de spänningsparametrar och det val av momentkurva som frekvensomformaren ska anpassas efter. De data som står på motorns märkskylt måste anges för att motoranpassningen ska kunna utföras. Dessutom kan du ange DC-bromsparametrar och aktivera det termiska motorskyddet.

Konfiguration

Val av konfiguration och momentkurva inverkar på vilka parametrar som kan ses på displayen. Om Utan återkoppling [0] väljs döljs alla parametrar som har relevans för PID-reglering. Användaren kan därmed se endast de parametrar som har relevans för en given tillämpning.

100 Konfiguration

(KONFIGURATION)

Värde:

Utan återkoppling (STYRNING) [0]

Med återkoppling (REGLERING) [1]

Funktion:

I den här parametern väljer du den konfiguration som frekvensomformaren ska anpassas till.

Beskrivning av alternativen:

Om du väljer Utan återkoppling [0] uppnås normal varvtalsreglering (utan återkopplingssignal). Det innebär att motorvarvtalet ändras om referensen ändras. Om du väljer Med återkoppling [1] aktiveras den interna processregulatorn, som möjliggör en exakt reglering efter en given processignal. Referensen (börvärdet) och processignalen (återkoppling) kan ställas in i en processenhet enligt programmering i parameter 415 Processenheter . Se Återkopplingshantering.

VLT® 8000 AQUA

101 Momentkurva

(MOMENTKARAKTÄR)

Värde:

Automatisk energioptimering (AEO-FUNKTION) [0]

Konstant moment (CONSTANT TORQUE) [1] Variabelt moment, lågt (VT LÅG) [2] Variabelt moment, medium (VT MED) [3] Variabelt moment, högt (VT HÖG) [4]

Funktion:

I den här parametern väljer du om frekvensomformaren ska styras av regulatorn som justerar U/f-kurvan automatiskt beroende på belastningen, eller om du vill välja variabelt eller konstant moment.

Beskrivning av alternativen:

Frekvensomformaren har två driftlägen för variabel momentbelastning, som till exempel kan användas till centrifugalpumpar och fläktar. Med hjälp av den automatiska energioptimeringen kan U/f-förhållandet justeras dynamiskt via regulatorn vid ändringar av motorns belastning eller varvtal för att maximera motorns och frekvensomformarens verkningsgrad samtidigt som motorvärmen och motorljudet reduceras. Parameter 118 innebär att det går att ange effektfaktorn (Cos ), som används av AEO-funktionen.

I AEO-läge ger frekvensomformaren konstant moment tills referensvärdet eller maximifrekvensen uppnås. Därefter växlar den till AEO-funktion.

Alternativet med variabelt moment ger låg, medelhög och hög spänningsnivå enligt bilden nedan (i procent av den nominella motorspänningen). Variabelt moment kan användas med flera motorer parallellt anslutna till utgången. Momentkurvan bör väljas från utgångspunkten att uppnå tillförlitlig drift samt att erhålla lägsta möjliga energiåtgång, motorvärme och motorljud. Startspänningen kan väljas i parameter 108, VT startspänning.

= fabriksprogrammering, () = displaytext , [] = värde för kommunikation via seriell kommunikationsport

100 MG.83.A2.07 - VLT® är ett registrerat varumärke för Danfoss

Danfoss VLT 8000 AQUA Operating guide [sv]

Specifications and Main Features

Frequently Asked Questions

User Manual
