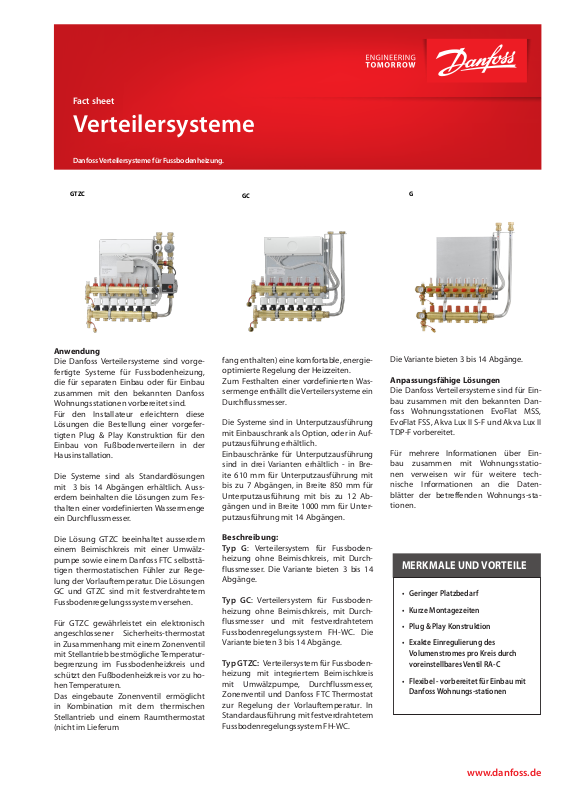

Fact sheet
Verteilersysteme
Danfoss Verteilersysteme für Fussbodenheizung.
GTZC |
GC |
|
Anwendung
Die Danfoss Verteilersysteme sind vorgefertigte Systeme für Fussbodenheizung, die für separaten Einbau oder für Einbau zusammen mit den bekannten Danfoss Wohnungsstationen vorbereitet sind.
Für den Installateur erleichtern diese Lösungen die Bestellung einer vorgefertigten Plug & Play Konstruktion für den Einbau von Fußbodenverteilern in der Hausinstallation.
Die Systeme sind als Standardlösungen mit 3 bis 14 Abgängen erhältlich. Ausserdem beinhalten die Lösungen zum Festhalten einer vordefinierten Wassermenge ein Durchflussmesser.
Die Lösung GTZC beeinhaltet ausserdem einem Beimischkreis mit einer Umwälzpumpe sowie einem Danfoss FTC selbsttätigen thermostatischen Fühler zur Regelung der Vorlauftemperatur. Die Lösungen GC und GTZC sind mit festverdrahtetem Fussbodenregelungsssystem versehen.
Für GTZC gewährleistet ein elektronisch angeschlossener Sicherheits-thermostat in Zusammenhang mit einem Zonenventil mit Stellantrieb bestmögliche Temperaturbegrenzung im Fussbodenheizkreis und schützt den Fußbodenheizkreis vor zu hohen Temperaturen.
Das eingebaute Zonenventil ermöglicht in Kombination mit dem thermischen Stellantrieb und einem Raumthermostat (nicht im Lieferum
fang enthalten) eine komfortable, energieoptimierte Regelung der Heizzeiten.
Zum Festhalten einer vordefinierten Wassermenge enthällt die Verteilersysteme ein Durchflussmesser.
Die Systeme sind in Unterputzausführung mit Einbauschrank als Option, oder in Aufputzausführung erhältlich.
Einbauschränke für Unterputzausführung sind in drei Varianten erhältlich - in Breite 610 mm für Unterputzausführung mit bis zu 7 Abgängen, in Breite 850 mm für Unterputzausführung mit bis zu 12 Abgängen und in Breite 1000 mm für Unterputzausführung mit 14 Abgängen.
Beschreibung:
Typ G: Verteilersystem für Fussbodenheizung ohne Beimischkreis, mit Durchflussmesser. Die Variante bieten 3 bis 14 Abgänge.
Typ GC: Verteilersystem für Fussbodenheizung ohne Beimischkreis, mit Durchflussmesser und mit festverdrahtetem Fussbodenregelungssystem FH-WC. Die Variante bieten 3 bis 14 Abgänge.
Typ GTZC: Verteilersystem für Fussbodenheizung mit integriertem Beimischkreis mit Umwälzpumpe, Durchflussmesser, Zonenventil und Danfoss FTC Thermostat zur Regelung der Vorlauftemperatur. In Standardausführung mit festverdrahtetem Fussbodenregelungssystem FH-WC.
G
Die Variante bieten 3 bis 14 Abgänge.
Anpassungsfähige Lösungen
Die Danfoss Verteilersysteme sind für Einbau zusammen mit den bekannten Danfoss Wohnungsstationen EvoFlat MSS, EvoFlat FSS, Akva Lux II S-F und Akva Lux II TDP-F vorbereitet.
Für mehrere Informationen über Einbau zusammen mit Wohnungsstationen verweisen wir für weitere technische Informationen an die Datenblätter der betreffenden Wohnungs-sta- tionen.
MERKMALE UND VORTEILE
••Geringer Platzbedarf
••Kurze Montagezeiten
••Plug & Play Konstruktion
••Exakte Einregulierung des Volumenstromes pro Kreis durch voreinstellbares Ventil RA-C
••Flexibel - vorbereitet für Einbau mit Danfoss Wohnungs-stationen
www.danfoss.de
SHALTPLAN - BEISPIEL
|
|
Fussboden |
Fussboden |
|
G |
GC |
Vorlauf |
Rücklauf |
|
Fussboden |
|
|
|
|
Vorlauf |
|
|
|
|
Fussboden |
|
|
|
|
Rücklauf |
|
|
|
|
GTZC |
|
|
|
|
|
6 |
Rückschlagventil |
|
|
|
10 |
Umwälzpumpe Wilo Yonos 15/6-130 230 V |
||
|
19 |
Endstück mit manueller Entlüftung |
|
|
Fussboden |
25 |
El Kasten |
|
|
33 |
Thermostat Danfoss RA-C/FTC 15-50 °C |
|
||
Vorlauf |
43 |
Anschluss Heizkörper |
|
|
|
52 |
Zonenventil Danfoss VMT/TWA-V |
|
|
Fussboden |
57 |
Sicherheitsventil Oreg AT |
|
|
58 |
Manifold mit 7 Anschlüssen, mit Durchflussmesser |
|||
Rücklauf |
||||
90 |
Danfoss FH-WC regler |
|
||
|
|
|||
|
90A |
Thermo-Motor Danfoss TWA-A NC 24 V |
|
Technische Parameter: |
|
Dimensionen (mm): |
Optionen: |
|
Druckstufe: |
PN 10 |
H 600 x B (max.) 1000 x T 150 |
• Rohrset für Hochtemperaturabgang |
|
FW-Netz, Vorlauftemp.: |
Tmax= 90°C |
B |
600 = Max. 7 Heizkreise |
• Raumthermostat |
|
|
• Einbauschrank (Unterputzausführung) |
||
Gewicht: |
|
B |
850 = Max. 12 Heizkreise |
|
|
|
|||
|
B 1000 = Max. 14 Heizkreise |
|
||
(einschl. Verpackung) |
20-30 kg |
|
||
|
|
|
Elektrischer Anschluss: 230 V AC |
Anschlussdimensionen: |
|
|
Wohnungsstation: |
G ¾”(IG) |
|
|
|
Heizkreis: |
G ¾” |
|
Einbauschrank für Unterputzausführung |
Wohungsstation mit Verteilersystem - in |
Wohnungsstation mit Verteilersystem - in |
|
|
Unterputzausführung |
|
Aufputzausführung |
|
|
665 |
|
|
|
610 |
|
<![if ! IE]> <![endif]>1382,5 |
<![if ! IE]> <![endif]>1300 |
|
|
|
|
|
<![if ! IE]> <![endif]>128 |
|
85 |
65 65 65 65 50 110 |
31 |
165 |
150 |
<![if ! IE]> <![endif]>Min.1355 |
<![if ! IE]> <![endif]>634,5 |
<![if ! IE]> <![endif]>145 |
<![if ! IE]> <![endif]>147,5 |
45 |
90 |
130 |
130 |
350 |
75 |
<![if ! IE]> <![endif]>24 |
|
65 65 65 65 |
180 |
|
|
555 |
|
|
<![if ! IE]> <![endif]>697 |
<![if ! IE]> <![endif]>1301 |
<![if ! IE]> <![endif]>604 |
<![if ! IE]> <![endif]>145 |
<![if ! IE]> <![endif]>78 |
44 |
89 |
129 |
160 |
