Manualul frigotehnistului Ventile electromagnetice

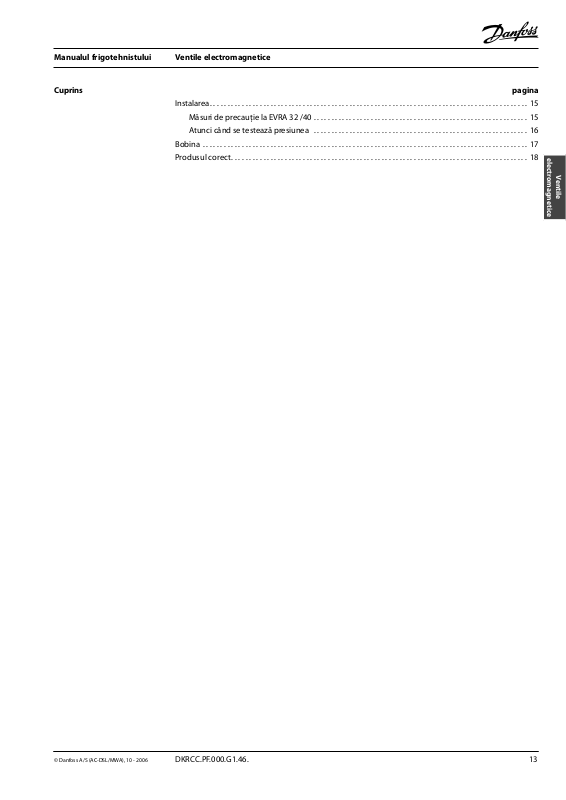

Cuprins pagina
Instalarea. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Măsuri de precauţie la EVRA 32 /40 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Atunci când se testează presiunea . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Bobina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Produsul corect. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
electromagnetice
Ventile
© Danfoss A/S (AC-DSL/MWA), 10 - 2006 DKRCC.PF.000.G1.46. 13
Note
14 DKRCC.PF.000.G1.46. © Danfoss A/S (AC-DSL/MWA), 10 - 2006
Manualul frigotehnistului Ventile electromagnetice
Instalarea
Toate ventilele electromagnetice tip EVR/EVRA
şi EVH funcţionează numai când sunt instalate
corect pe direcţia curgerii, adică pe direcţia
indicată de săgeată.
În mod normal, ventilele electromagnetice
instalate în faţa unui ventil termostatic trebuie să
fi e cât mai aproape de acesta.
Aceasta împiedică loviturile hidraulice când se
deschide ventilul electromagnetic.
Se are în vedere instalarea corectă a conductelor
din jurul ventilului astfel încât să nu apară nici o
fi sură.
electromagnetice
Ventile
Af0_0001
Af0_0003
Măsuri de precauţie la
EVRA 32 & 40:
În mod normal, brazarea/sudarea ventilelor
electromagnetice EVR/EVRA şi EVH nu necesită
demontarea lor, cu condiţia să se ia măsuri de
evitare a încălzirii ventilului.
Notă! Se va proteja totdeauna armătura
conductei împotriva stropilor de sudură.
După pozarea ventilului pe conductă, se
îndepărtează corpul ventilului pentru a proteja de
căldură O-ringurile şi garniturile. În instalaţiile cu
conducte de oţel sudate, se recomandă montarea
unui fi ltru de tip FA sau similar înaintea ventilului
electromagnetic. (La o instalaţie nouă, se recomandă
spălarea înainte de punerea în funcţiune).
Af0_0004
© Danfoss A/S (AC-DSL/MWA), 10 - 2006 DKRCC.PF.000.G1.46. 15
Manualul frigotehnistului Ventile electromagnetice
Atunci când se testează
presiunea:
Toate ventilele electromagnetice din sistem
trebuie deschise, fi e prin aplicarea unei tensiuni la
bobină fi e prin deschiderea manuală a ventilelor
(cu condiţia să fi e prevăzut un ax de acţionare
manuală). Nu uitaţi să înşurubaţi axul la loc
înainte de punerea în funcţiune, altfel ventilul nu
se va putea închide.
Af0_0005
Se va folosi totdeauna o contra-forţă când se
strânge ventilul electromagnetic pe conducte,
adică două chei pe aceeaşi parte a ventilului.
Af0_0006
16 DKRCC.PF.000.G1.46. © Danfoss A/S (AC-DSL/MWA), 10 - 2006
Manualul frigotehnistului Ventile electromagnetice
Bobina
Când montaţi bobina trebuie să o presaţi în jos
pe tija armăturii până se aude un zgomot (clic).
Asta înseamnă că bobina a fost montată corect.
Notă: Nu uitaţi să montaţi un inel de etanşare “O”
între corpul ventilului şi bobină.
Asiguraţi-vă că O-ringul este neted, fără
defecţiuni şi pe suprafaţa lui nu se afl ă vopsea sau
orice alt material.
Notă: Inelul “O” trebuie schimbat la intervenţia de
depanare.
Atenţie la intrările cablurilor. Trebuie ca apa să nu
poată pătrunde în cutia de borne.
electromagnetice
Ventile
Af0_0018
Af0_0019
Cablul trebuie conectat printr-o buclă de picături.
Întreaga circumferinţă a cablului trebuie sa fi e
cuprinsă în intrarea cablului. Deci, se va folosi
totdeauna cablu rotund (este singurul tip de
cablu care poate fi etanşat efectiv).
Atenţie la culorile fi relor în cablu.
Galben/verde este totdeauna împământarea.
Af0_0009
Af0_0010
Firele monocolore sunt fi e faza fi e nulul.
Af0_0011
© Danfoss A/S (AC-DSL/MWA), 10 - 2006 DKRCC.PF.000.G1.46. 17
Manualul frigotehnistului Ventile electromagnetice
Bobina
Produsul corect
(Tipul “vechi” de bobină)
Atunci când se schimbă o bobină poate fi
necesar să se folosească scule, de exemplu două
şurubelniţe.
Asiguraţi-vă că datele bobinei (tensiune şi
frecvenţă) şi tensiunea de alimentare corespund.
Dacă nu, bobina se poate arde. Asiguraţi-vă
totdeauna că ventilul şi bobina sunt compatibile.
Când se schimbă o bobină într-un EVR 20 NC
(NC = normal închis) se are în vedere că:
- Un corp de ventil care foloseşte o bobină cu
curent alternativ are o armătură pătrată.
- Un corp de ventil care foloseşte o bobină cu
curent continuu are o armătură rotundă.
Montarea bobinelor greşite are ca rezultat un MOPD
(presiune diferenţială maximă de funcţionare) mai
scăzut.
Vezi datele de pe manşon.
În măsura în care este posibil, se vor alege
totdeauna bobine cu o singură frecvenţă. Aceasta
degajă mai puţină căldură decât cu două frecvenţe
(de ex. 50/60 Hz).
Se folosesc ventile electromagnetice NC (normal
închise) pentru sistemele în care ventilul trebuie să
rămână închis (dezenergizat) pe majoritatea duratei
de funcţionare.
Se folosesc ventile electromagnetice NO (normal
deschise) pentru sistemele în care ventilul trebuie
să rămână deschis (dezenergizat) pe majoritatea
duratei de funcţionare. Nu se înlocuieşte niciodată
un ventil electromagnetic NO cu unul NC sau invers.
Af0_0012
Af0_0013
Af0_0014
Noile tipuri de bobine “clip-on”
Două etichete sunt livrate cu fi ecare bobină “clipon”. Eticheta adezivă este pentru a fi lipită pe
partea laterală a bobinei, iar cealaltă, cu gaură,
trebuie să fi e pusă peste tija armăturii înainte de a
se monta bobina pe poziţie.
Af0_0015
Af0_0020
18 DKRCC.PF.000.G1.46. © Danfoss A/S (AC-DSL/MWA), 10 - 2006
