Ventilation
Ventilationsanlæg med genvinding og varmeflade til regulering af indblæsning eller
rumtemperatur. Indblæsnings- og udsugningsventilator bliver styret af tryk eller flow i
henholdsvis indblæsning og udsugning. Krydsvekslerspjæld eller rotorveksler bliver styret
analogt (0-10V).
A315.4
Dokumenttype:
Anlægsnr.:
VExx 315.4
Betjeningsomr:
Komfort ventilation
Anlægsplacering :
Opr. dato/Init.:
Rev. dato/Init.:
24. oktober 2018
Tavlenr.:
Proj. ansvarlig:
CTV, TEH
Side:
1 af 13
Indholdsfortegnelse
ECL Comfort 310 - A315.4 ............................................................................................................................................................................... 2
Hovedfunktion ............................................................................................................................................... 2
Funktionsbeskrivelse A315.4 ......................................................................................................................................................................... 2
Betjening ........................................................................................................................................................ 2
ECL Funktionsomskifter ............................................................................................................................. 2
Feriedrift .................................................................................................................................................... 2
Fælles tidsplan via ECL Portal .................................................................................................................... 2
Opstartsprocedure ........................................................................................................................................ 3
Stop procedure .............................................................................................................................................. 3
Overstyringsmulighed ................................................................................................................................... 3
Forlænget drift ........................................................................................................................................... 3
Forceret hastighed via et tidsprogram ...................................................................................................... 3
Regulering af temperatur .............................................................................................................................. 4
Indblæsningsstyring ................................................................................................................................... 4
Rumstyring (kræver at en rumføler er monteret) ..................................................................................... 4
Natkøl ............................................................................................................................................................ 4
Driftform ........................................................................................................................................................ 5
Flowstyret [l/s – m3/h] .............................................................................................................................. 5
Trykstyring [Pa] .......................................................................................................................................... 6
Frostbeskyttelse ............................................................................................................................................ 7
Alarm indstillinger ......................................................................................................................................... 8
Quick alarm oversigt ...................................................................................................................................... 9

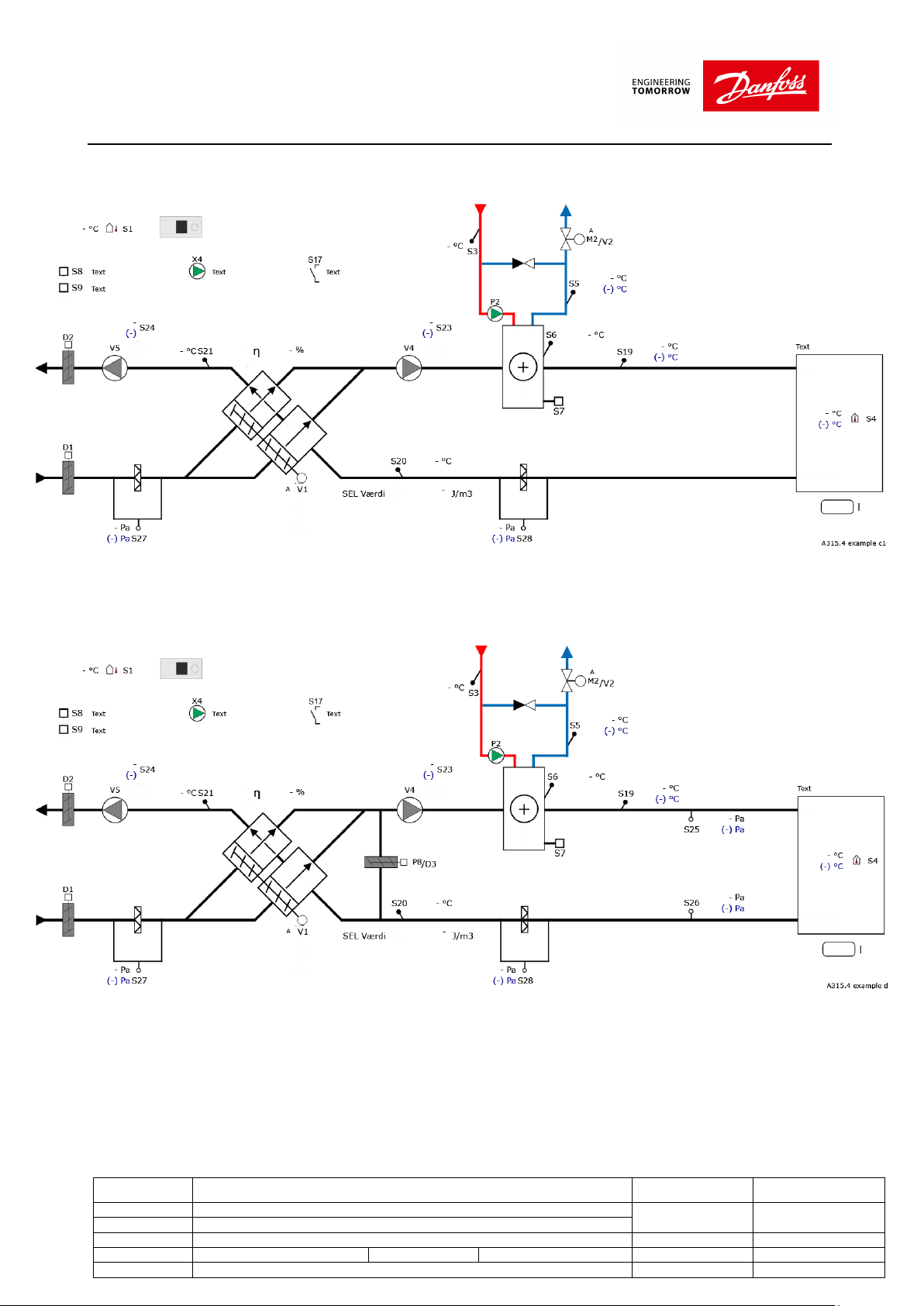

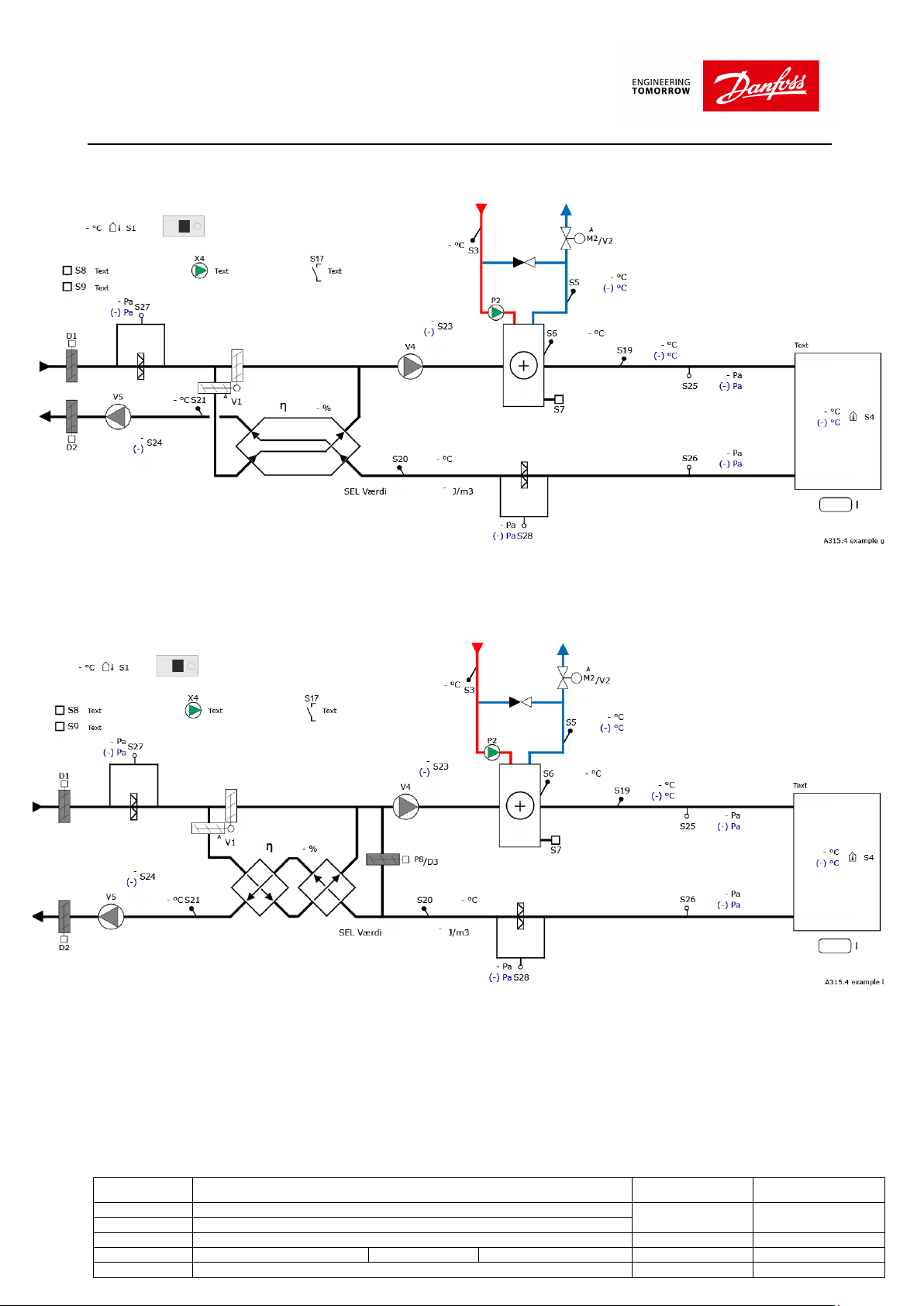

Flowbilleder på ECL Portalen: ...................................................................................................................................................................... 10
Projektnavn: Danfoss projektnr.:
Anlægstype : Ventilationsanlæg
Dokumenttype:
Anlægsnr.:
VExx 315.4
Betjeningsomr:
Komfort ventilation
Anlægsplacering :
Opr. dato/Init.:
Rev. dato/Init.:
24. oktober 2018
Tavlenr.:
Proj. ansvarlig:
CTV, TEH
Side:
2 af 13
ECL Comfort 310 - A315.4
Hovedfunktion
Ventilationsanlæg med genvinding og varmeflade til regulering af indblæsning eller rumtemperatur.
Indblæsnings- og udsugningsventilator bliver styret af tryk eller flow i henholdsvis indblæsning og
udsugning. Krydsvekslerspjæld eller rotorveksler bliver styret analogt (0-10V).
Funktionsbeskrivelse A315.4
Betjening
Anlægget betjenes og indstilles via ECL Comfort 310, *App på smartphone eller via PC/MAC på ECL Portalen.
*Anlægget kan tilgås fra ecl.portal.danfoss.dk
ECL Funktionsomskifter
Anlæggets driftsform vælges på funktionsomskifteren med stillingerne:
: SPARE Anlægget kører ”Sparedrift” (konstant natdrift).
: AUTO Anlægget kører ”Automatisk drift” (startes og stoppes via tidsprogram).
: KOMFORT Anlægget kører ”Komfortdrift” (konstant dagdrift).
: FROST Anlægget kører ”Frostbeskyttet drift” (stoppet og frostsikret).
(Internet forbindelse kræves)
: Manuel Anlægget kører ”Manuel drift” (alle udgange kan betjenes manuelt).
Ovennævnte er gældende, hvis det ikke strider mod anlæggets øvrige sikkerhedsfunktioner.
Feriedrift
Der er mulighed for at lave 4 individuelle ferieperioder.
Fælles tidsplan via ECL Portal
Via en fælles tidsplan har man mulighed for at stille en tidsplan på tværs af styringer under samme gruppe i
ECL Portalen. Det gør at brugeren har meget nemmere ved at stille samme tidsplan på mange ECL’ere på en
gang så man ikke skal ind flere steder.
Projektnavn: Danfoss projektnr.:
Anlægstype : Ventilationsanlæg
Dokumenttype:
Anlægsnr.:
VExx 315.4
Betjeningsomr:
Komfort ventilation
Anlægsplacering :
Opr. dato/Init.:
Rev. dato/Init.:
24. oktober 2018
Tavlenr.:
Proj. ansvarlig:
CTV, TEH
Side:
3 af 13
Opstartsprocedure
Spjældmotorer åbner friskluft- og afkastspjæld.
Genvinding starter på det indstillede opstartsniveau.
Menu 1 Indstillinger Reg,-genvinding. Wake Up Level %
Cirkulationspumpe kører samt åbner motorventilen 100% hvis udetemperaturen er under 6°C.
Menu 1 Indstillinger Reg,-varmeflade. Pumpe,-start T.
Hvis udetemperaturen er over 6°C vil motorventil og pumpe først blive aktiveret når det er nødvendigt
(opvarmningsfasen).
Ventilatorer startes når den indstillede forsinkelse er udløbet.
Menu 1 Indstillinger Ventilator Forsinkelse
Ventilator reguleres efter tryk eller flow, alt efter hvilken funktion der er valgt.
Menu 2 Applikation Driftform
Det er muligt at indstille setpunktet på tryk via den indbyggede 6 punkts kurve. Hvis det ønskes at have et fast
setpunkt, indstilles minimum og maksimum til samme værdi.
Stop procedure
Friskluft- og afkastspjæld lukker med samme tidsforsinkelse som ved opstart.
Genvinding stoppes.
Cirkulationspumpen stopper, og motorventilen lukkes, dog vil pumpen være aktiv hvis der på grund af lav
udetemperatur er krav om at pumpen skal være aktiv.
Ventilatorer stoppes.
Dette er kun aktuelt hvis det ikke strider mod anlæggets øvrige sikkerhedsfunktioner.
Overstyringsmulighed
Forlænget drift
Der er mulighed for at aktivere overstyring af ventilationsdrift eller ændring af ønsket hastighed via ur, hvis man har
monteret potentialfrit kontaktsæt på indgang S17.
En sluttet Indgang kan forlænge drift tiden hvis anlægget er i AUTO eller SPARE .
Menu 1 Applikation Ekst. overstyring
Forlænget drift tiden indstilles:
Menu 1 Applikation Forlænget drift
Forceret % hastighed via indgang indstilles:
Menu 1 Applikation Forceret drift
Forceret hastighed via et tidsprogram
Forceret % hastighed under komfortdrift i indstilling AUTO.
Menu 2 Forceret drift. Ventilator hast. indblæsning
Menu 2 Tidsplan 2, Forceret drift
Projektnavn: Danfoss projektnr.:
Anlægstype : Ventilationsanlæg
Dokumenttype:
Anlægsnr.:
VExx 315.4
Betjeningsomr:
Komfort ventilation
Anlægsplacering :
Opr. dato/Init.:
Rev. dato/Init.:
24. oktober 2018
Tavlenr.:
Proj. ansvarlig:
CTV, TEH
Side:
4 af 13
Regulering af temperatur
Indblæsningsstyring
Indblæsningstemperaturen (S19) reguleres i forhold til indstillet ønskeværdi (f.eks. 20 °C).
Er den målte indblæsningstemperatur mindre end ønsket indblæsningstemperatur, åbnes i sekvens for henholdsvis
genvinding bypass-spjæld/rotorveksler (V1) og varmeventil (M2/V2).
Er den målte indblæsningstemperatur større end ønsket indblæsningstemperatur, lukkes i sekvens for henholdsvis
varmeventil (M2/V2) og genvinding (V1).
Rumstyring (kræver at en rumføler er monteret)
Rumtemperaturen (S4) registreres af en føler placeret i lokalet.
Rumtemperatur reguleres i forhold til indstillet ønskeværdi (f.eks. 22 °C).
Er den målte rumtemperatur mindre end ønsket rumtemperatur, øges indblæsningstemperaturen mod maks.
Er den målte rumtemperatur større end ønsket rumtemperatur, mindskes indblæsningstemperaturen mod min.
Menu 1 Indstillinger Indblæsningstemperatur Maks og min temperatur.
Øgning og sænkning af indblæsningstemperaturen ud fra rumtemperaturen opstår kun hvis parameter maks.-min.
forstærkningen er indstillet.
Menu 1 Rum temp. grænse Maks. forstærkn.
Menu 1 Rum temp. grænse Min. forstærkn.
Natkøl
Natkøl kræver at rumføler (S4) og udeføler (S1) er monteret.
Der er forskellige driftskrav som skal være opfyldt for at natkøl starter.
Tidsplan 4 skal være aktiv samt ECL funktionsomskifteren skal være i AUTO
Menu 3 Tidsplan 4, Nat-køl
Udetemperaturen skal være højere end indstillet værdi i ECL (f.eks.10°C).
Menu 3 Nat-køl Stop ved t.ude
Udetemperaturen skal være lavere end den aktuelle rumtemperatur minus start differensen.
Menu 3 Nat-køl Start differens
Er natkølingsfunktion aktiveret via opfyldte krav, køles indtil spare setpunkt igen er opnået hvorefter anlæg stoppes.
Hvis det daglige Tidsplan 1 er aktiv annulleres natkølingsfunktion.
Genvinding samt varmefladen lukker under natkølingsdrift.
.
Projektnavn: Danfoss projektnr.:
Anlægstype : Ventilationsanlæg
Dokumenttype:
Anlægsnr.:
VExx 315.4
Betjeningsomr:
Komfort ventilation
Anlægsplacering :
Opr. dato/Init.:
Rev. dato/Init.:
24. oktober 2018
Tavlenr.:
Proj. ansvarlig:
CTV, TEH
Side:
5 af 13
Driftform
Man regulerer enten efter tryk i ind- eller udsugningskanalerne eller via flow over ventilatorerne. Det betyder at
man enten sætter trykket (Pa) eller flowet (l/s-m3/h) som man ønsker efter en 6 punkts kurve. Ventilatorerne
reguleres op og ned i hastighed for at holde den indstillede værdi. For at regulere efter flow, kræves det at man har
en kammerventilator med en K-faktor, som indtastes for at regulatoren kan beregne flowet.
Flowstyret [l/s – m3/h]
Der kan vælges om anlægget er trykstyret (Pa) eller volumenstyret (l/s – m3/h).
Menu 2 Applikation Driftform
Menu 2 Applikation Enheder
0-10V Volumenstyring [l/s – m3/h]
Volumentrykmåling foretages på henholdsvis indblæsnings- (S23) - samt udsugningsmotor (S24). Hastigheden på
indblæsnings- og udsugningsventilator reguleres via et 0-10 volt outputsignal.
Ved stigende volumentryk mindskes mod min. hastighed og ved faldende volumentryk øges hastighed mod maks.
Menu 2 Reg.-param. indbl. V udg. maks. & V udg. min.
Hvis det ønskes at have et fast setpunkt, indstilles minimum og maksimum til samme værdi for hver ventilator.
Det er muligt at indstille setpunktet på volumen i forhold til udetemperatur via den indbyggede 6 punkts kurve.
Menu 2 Reg.-param. indbl.
Eksempel volumenstyret:
Udetemp. -10 °C = 2.500 m
Udetemp. -5 °C = 5.000 m
Udetemp. 0 °C = 8.000 m
Udetemp. 5 °C = 10.000 m
Udetemp. 10 °C = 15.000 m
Udetemp. 15 °C = 25.000 m
3
3
3
3
3
3
/h
/h
/h
/h
/h
/h
6-punkts hastighedskurve m3/h
15; 25000
10; 15000
5; 10000
0; 8000
-5; 5000
-10; 2500
Projektnavn: Danfoss projektnr.:
-15 -10 -5 0 5 10 15 20
Anlægstype : Ventilationsanlæg
Dokumenttype:
Anlægsnr.:
VExx 315.4
Betjeningsomr:
Komfort ventilation
Anlægsplacering :
Opr. dato/Init.:
Rev. dato/Init.:
24. oktober 2018
Tavlenr.:
Proj. ansvarlig:
CTV, TEH
Side:
6 af 13
Trykstyring [Pa]
Trykmåling foretages i henholdsvis indblæsnings- (S25) - samt udsugningskanal (S26). Hastigheden på
indblæsnings- og udsugningsventilator styres via et 0-10 volt outputsignal.
Ved stigende tryk mindskes mod min. hastighed og ved faldende tryk øges hastighed mod maks. hastighed.
Menu 2 Reg.-param. indbl. V udg. maks. & V udg. min.
Hvis det ønskes at have et fast setpunkt, indstilles minimum og maksimum til samme værdi for hver ventilator.
Det er muligt at indstille setpunktet for tryk i forhold til udetemperaturen via den indbyggede 6 punkts kurve.
Menu 2 Reg.-param. indbl.
Eksempel trykstyret:
Udetemp. -10 °C = 60 Pa
Udetemp. -5 °C = 80 Pa
Udetemp. 0 °C = 100 Pa
Udetemp. 5 °C = 120 Pa
Udetemp. 10 °C = 130 Pa
Udetemp. 15 °C = 150 Pa
6-punkts hastighedskurve Pa
15; 150
5; 120
10; 130
0; 100
-5; 80
-10; 60
-15 -10 -5 0 5 10 15 20
Projektnavn: Danfoss projektnr.:
Anlægstype : Ventilationsanlæg
Dokumenttype:
Anlægsnr.:
VExx 315.4
Betjeningsomr:
Komfort ventilation
Anlægsplacering :
Opr. dato/Init.:
Rev. dato/Init.:
24. oktober 2018
Tavlenr.:
Proj. ansvarlig:
CTV, TEH
Side:
7 af 13
Frostbeskyttelse
(Udeføler skal altid være monteret)
Hvis temperaturen ved frosttermostat (S7, f.eks. Danfoss KP61) underskrider indstillet værdi afgives alarm.
Samtidig stoppes anlægget, og varmefladens ventil (M2/V2) åbnes 100 % og cirkulationspumpen (P2) kører.
Anlægget genstarter automatisk, når temperaturen ved frosttermostat (S7, f.eks. Danfoss KP61) igen er over
indstillet værdi.
Hvis varmefladeføleren (S6) under drift underskrider den indstillede værdi udløses frostudkobling også.
Menu 1 Retur temp. sik.hed Minimum drift
Ved anlæg i drift (maks. returtemperatur).
Maksimum returtemperatur i varmekredsen (S5) overvåges og hvis den overskrides, lukker ventilen indtil setpunkt
igen er opnået. Denne funktion er kun aktiv ved komfortdrift.
Menu 1 Retur temp. grænse Grænse.
Maks. forstærkning skal indstilles til -1/-2 alt efter hvor aggressiv Returbegrænsningen skal være.
Menu 1 Retur temp. grænse Maks. forstærkn.
Ved anlægs driftstop.
Standby returtemperatur i varmekredsen bliver målt og hvis den underskrides, åbner ventilen indtil setpunkt er
nået. Denne funktion er kun aktiv ved anlægsstop.
Menu 1 Retur temp. sik.hed Standby T.
Cirkulationspumpe - varmeflade
Cirkulationspumpen ved varmefladen (P2) starter/stopper efter behov.
Når udetemperatur er under f.eks. 6 °C kører cirkulationspumpen ved varmefladen (P2) konstant.
Menu 1 Indstillinger Reg,-varmeflade. Pumpe,-start.
Projektnavn: Danfoss projektnr.:
Anlægstype : Ventilationsanlæg
Dokumenttype:
Anlægsnr.:
VExx 315.4
Betjeningsomr:
Komfort ventilation
Anlægsplacering :
Opr. dato/Init.:
Rev. dato/Init.:
24. oktober 2018
Tavlenr.:
Proj. ansvarlig:
CTV, TEH
Side:
8 af 13
Alarm indstillinger
Frost, på returvandsføler (S5)
Hvis setpunktet underskrides stopper anlægget og der afgives alarm.
Menu 1 ECL-alarm Grænse, frost T S5
Frostføler (S6)
Hvis setpunktet underskrides stopper anlægget og der afgives alarm.
Menu 1 ECL-alarm Frost T S6
Frost termostat (S7)
Hvis setpunktet underskrides stopper anlægget og der afgives alarm.
Menu 1 ECL-alarm Frost termostat S7
Indblæsningstryk (PTH#3 - S25)
Hvis det indstillede tryk ikke kan opretholdes, stopper anlægget og der afgives alarm.
Menu 1 ECL-alarm Indblæsningstryk
Udsugningstryk (PTH#4 - S26)
Hvis det indstillede tryk ikke kan opretholdes, stopper anlægget og der afgives alarm.
Menu 1 ECL-alarm Udsugningstryk
Ventilator diff. Ref. indblæsning (Air#2 - S23)
Hvis det indstillede tryk ikke kan opretholdes, stopper anlægget og der afgives alarm.
Menu 1 ECL-alarm Vent diff. P, ind
Ventilator diff. Ref. udsugning (Air#1 - S24)
Hvis det indstillede tryk ikke kan opretholdes, stopper anlægget og der afgives alarm.
Menu 1 ECL-alarm Vent diff. P, ud
Brandbeskyttelse via PT1000 følere
Hvis temperaturen ved indblæsningsføleren (S19) eller udsugningsføleren (S20) overskrider indstillet værdi afgives
alarm.
Indblæsnings- og udsugningsventilatorer stopper samt friskluft-/afkastspjæld (D1/D2) lukker.
Genvinding (V1) stoppes og varmefladens ventil (M2/V2) lukkes.
Alarmværdier stilles i
Menu 1 ECL-alarm Brand, Indblæsning
Menu 1 ECL-alarm Brand, Udsugning
Anlægget genstarter ikke automatisk ved brand men skal manuelt resettes på ECL
Menu 1 ECL-alarm Alarm, oversigt
Ekstern brandautomatik (S8)
Hvis indgangen brydes, stopper anlægget og der afgives alarm.
Ekstern brandautomatik testfunktion (S9)
Hvis indgangen brydes, stopper anlægget der startes en timer (tiden kan indstilles), hvis testen er ok og indgang
bliver aktiv igen, sendes der ingen alarm, hvis tiden overskrides, afgives der alarm.
Menu 1 Alarm Brand test,-S9
Flowalarm
Hvis højt eller lavt flow registres kan der opsættes alarm for dette.
Menu 1 ECL-alarm Indblæsningstryk
Menu 1 ECL-alarm Udsugningstryk
Projektnavn: Danfoss projektnr.:
Anlægstype : Ventilationsanlæg
Dokumenttype:
Anlægsnr.:
VExx 315.4
Betjeningsomr:
Komfort ventilation
Anlægsplacering :
Opr. dato/Init.:
Rev. dato/Init.:
24. oktober 2018
Tavlenr.:
Proj. ansvarlig:
CTV, TEH
Side:
9 af 13
Quick alarm oversigt
Frost, på returvandsføler
(S5) Hvis frost registreres, stopper anlægget og der afgives alarm.
Frostføler
(S6) Hvis frost registreres, stopper anlægget og der afgives alarm.
Frost termostat
(S7) Hvis frost registreres, stopper anlægget og der afgives alarm.
Brandautomatik
(S8) Hvis indgangen brydes, stopper anlægget og der afgives alarm.
Brandautomatik, test
(S9) Hvis indgangen brydes, stopper anlægget, der startes en timer (tiden kan indstilles), hvis testen er ok og
indgang bliver aktiv igen, sendes der ingen alarm. Hvis tiden overskrides, afgives der alarm.
Menu 1 Alarm Brand test,-S9
Brand indblæsning via Pt1000 føler
(S19) Hvis den indstillede temperatur overskrides, stopper anlægget og der afgives alarm.
Brand udsugning via Pt1000 føler
(S20) Hvis den indstillede temperatur overskrides, stopper anlægget og der afgives alarm.
Indblæsningstryk
(PTH#3 - S25) Hvis det indstillede tryk ikke kan opretholdes, stopper anlægget og der afgives alarm.
Udsugningstryk
(PTH#4 - S26) Hvis det indstillede tryk ikke kan opretholdes, stopper anlægget og der afgives alarm.
Ventilator diff. Ref. indblæsning
(Air#2 - S23) Hvis det indstillede tryk ikke kan opretholdes, stopper anlægget og der afgives alarm.
Ventilator diff. Ref. udsugning
(Air#1 - S24) Hvis det indstillede tryk ikke kan opretholdes, stopper anlægget og der afgives alarm.
Filter diff. Ref. indblæsning
(Air#1 – S27) Hvis det indstillede tryk overskrides, afgives der alarm.
Filter diff. Ref. udsugning.
(Air#2 – S28) Hvis det indstillede tryk overskrides, afgives der alarm.
Virkningsgrad
(Beregnet) Hvis den indstillede værdig ikke overholdes, afgives der alarm.
Projektnavn: Danfoss projektnr.:
Anlægstype : Ventilationsanlæg
Dokumenttype:
Anlægsnr.:
VExx 315.4
Betjeningsomr:
Komfort ventilation
Anlægsplacering :
Opr. dato/Init.:
Rev. dato/Init.:
24. oktober 2018
Tavlenr.:
Proj. ansvarlig:
CTV, TEH
Side:
10 af 13
Flowbilleder på ECL Portalen:
A315.4 eksempel a
A315.4 eksempel a1
Projektnavn: Danfoss projektnr.:
Anlægstype : Ventilationsanlæg
Dokumenttype:
Anlægsnr.:
VExx 315.4
Betjeningsomr:
Komfort ventilation
Anlægsplacering :
Opr. dato/Init.:
Rev. dato/Init.:
24. oktober 2018
Tavlenr.:
Proj. ansvarlig:
CTV, TEH
Side:
11 af 13
A315.4 eksempel b
A315.4 eksempel c
Projektnavn: Danfoss projektnr.:
Anlægstype : Ventilationsanlæg
Dokumenttype:
Anlægsnr.:
VExx 315.4
Betjeningsomr:
Komfort ventilation
Anlægsplacering :
Opr. dato/Init.:
Rev. dato/Init.:
24. oktober 2018
Tavlenr.:
Proj. ansvarlig:
CTV, TEH
Side:
12 af 13
A315.4 eksempel c1
A315.4 eksempel d
Projektnavn: Danfoss projektnr.:
Anlægstype : Ventilationsanlæg
Dokumenttype:
Anlægsnr.:
VExx 315.4
Betjeningsomr:
Komfort ventilation
Anlægsplacering :
Opr. dato/Init.:
Rev. dato/Init.:
24. oktober 2018
Tavlenr.:
Proj. ansvarlig:
CTV, TEH
Side:
13 af 13
A315.4 eksempel g
A315.4 eksempel i
Projektnavn: Danfoss projektnr.:
Anlægstype : Ventilationsanlæg
Loading...
