Danfoss VDH, VDHT Data sheet [fr]

Fiche technique

VDHT Electrovannes

BSP standard

(tuyaux standard britanniques)

hpp.danfoss.com.

Fiche technique | Electrovannes VDH/VDHT

1.	Vue d’ensemble de l’image . . . . . . . . . . . . . .	. .	. . . . . .	. . . . .	. . . .3
2.	Introduction . . . . . . . . . . . . . . . . . . . . . .	. .	. . . . . .	. . . . .	. .	. 4
3.	Valve VDHT vue d’ensemble de la sélection . . . . . .	. .	. . . . . .	. . . . .	. . . .4
4.	Aperçu des vannes simples . . . . . . . . . . . . . .	. .	. . . . . .	. . . . .	. . . .5
5.	Aperçu des vannes simples . . . . . . . . . . . . . .	. .	. . . . . .	. . . . .	. . . .6
6.	Vannes de bloc de vue d’ensemble . . . . . . . . . .	. .	. . . . . .	. . . . .	. . . .7
7.	Aperçu des bobines et accessoires . . . . . . . . . . .	. .	. . . . . .	. . . . . . .		. 8
8.	VDH 2E 1/4 Dessin Des pièces de rechange . . . . . . . . . . . . .	. . . .	. . . . . . . . . . . .	. . . . . . . . . .	. . . . .	.10
9.	VDHT 1/4 E Dessin Des pièces de rechange . . . . . . . . . . . . . .	. . . .	. . . . . . . . . . . .	. . . . . . . . . .	. . . .	. 11

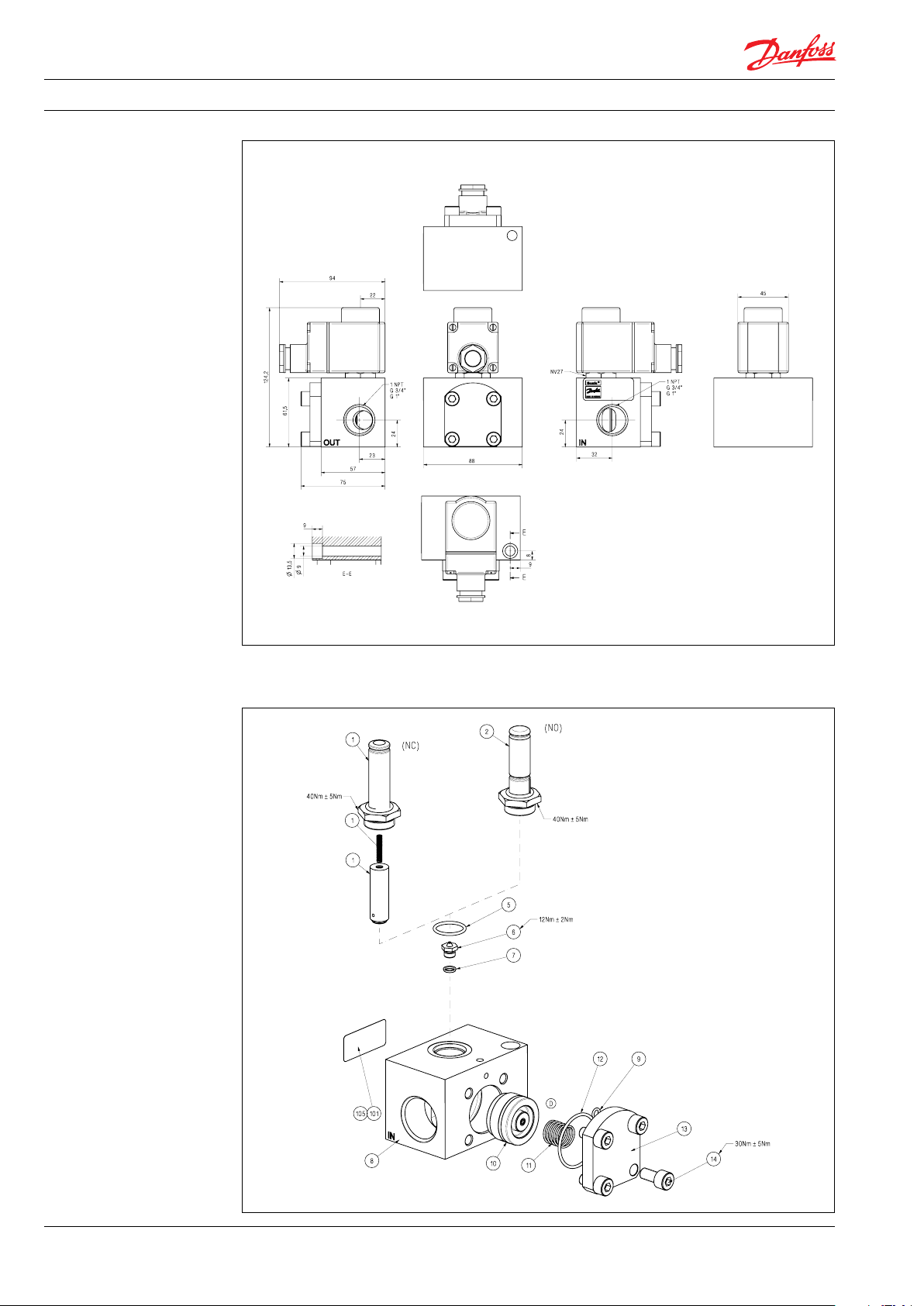

10.	VDHT 3/8 E VDHT 1/2 E Dessin Des pièces de rechange .	. .	. . . . . .	. . . . .	. .	.12

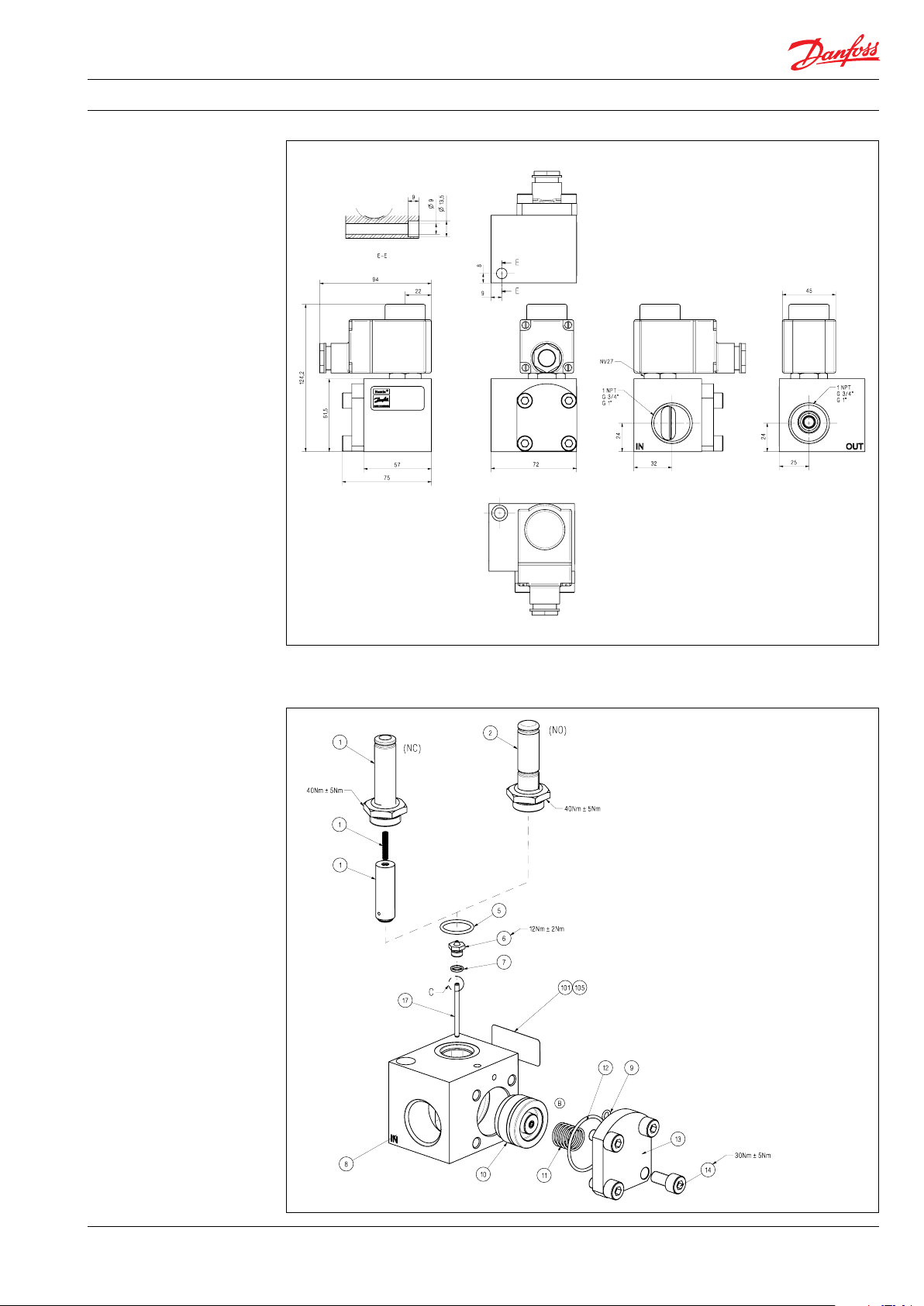

11.VDHT 3/8 EA VDHT 1/2 EA Dessin Des pièces de rechange . . . . . . . . . . . . . . . 13

12.	VDHT 3/4 ED N VDHT 1 ED N Dessin Des pièces de rechange . . . . . . . . . . . . . .14

13.VDHT 3/4 EA N VDHT 1 EA N Dessin Des pièces de rechange . . . . . . . . . . . . . . 15

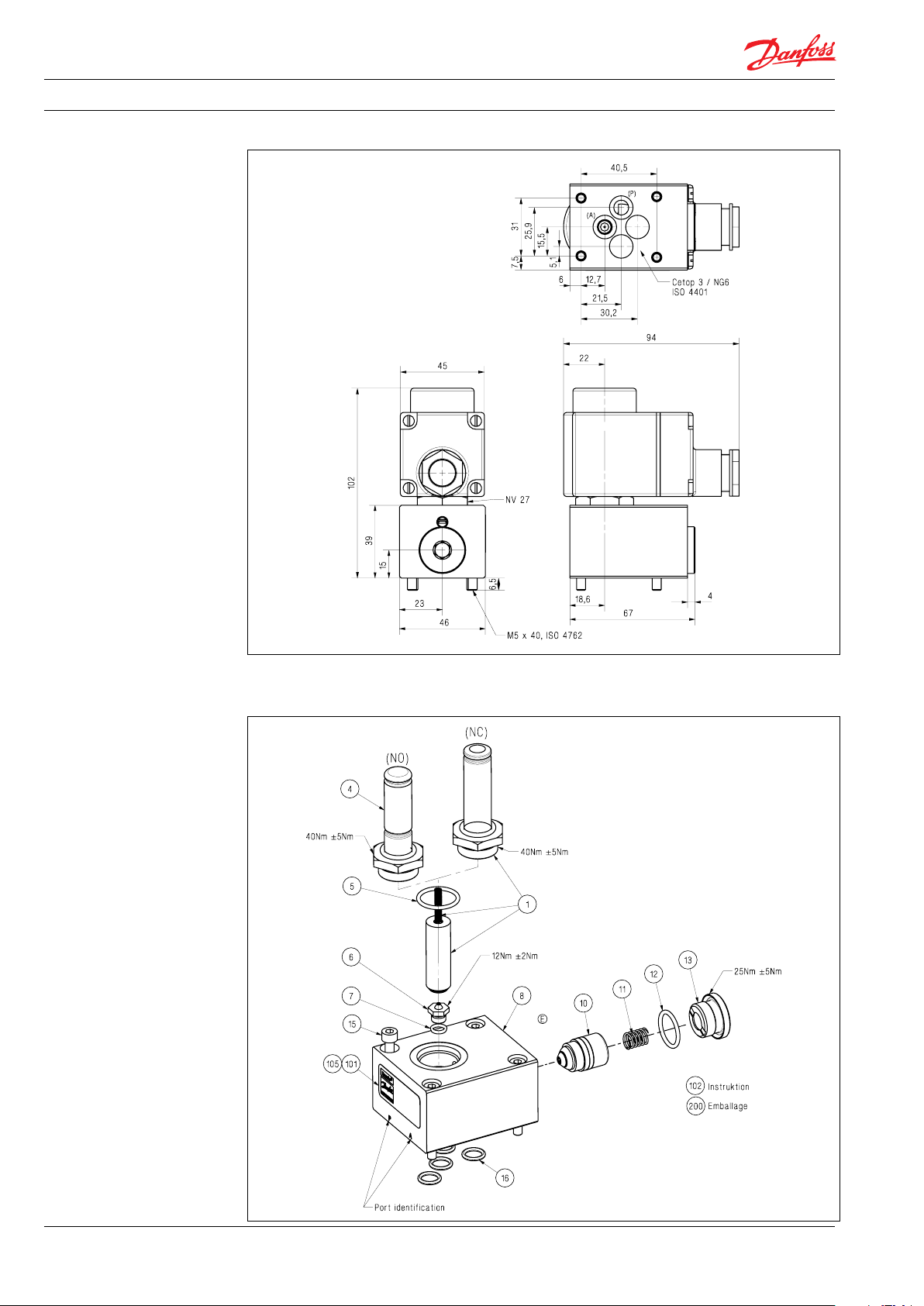

14.	VDHT 30 EC Dessin . . . . . . . . . . . . . . .	. . . . . . . . . . . . . . . . . .	.	16
15.	Bloc pour CETOP 3 vannes . . . . . . . . . . .	. . . . . . . . . . . . . . . . . . .		.17
16.	VDHT EAM Vannes . . . . . . . . . . . . . . .	. . . . . . . . . . . . . . . . . . .		.18
17.	VDHT B Des pièces de rechange . . . . . . . .	. . . . . . . . . . . . . . . . . . .		.19
18.	VDHT BL N Dessin . . . . . . . . . . . . . . .	. . . . . . . . . . . . . . . . . . .		.20
19.	VDHT BLM Dessin . . . . . . . . . . . . . . . .	. . . . . . . . . . . . . . . . . .	.	21
20.	VDHT BLM Des pièces de rechange . . . . . . .	. . . . . . . . . . . . . . . . . .	.	22
21.	Vue d'ensemble des pièces de rechange . . . .	. . . . . . . . . . . . . . . . . . .		.23
22.	Pression de charge p INLET à OUTLET . . . . .	. . . . . . . . . . . . . . . . . . .		.24

2	AI036586502940fr-001202 | 521B1166 | 05.2021

Fiche technique | Electrovannes VDH/VDHT

1.Vue d’ensemble de l’image

VDHT pour petit débits
VDH 2E 1/4		VDHT 1/4 E
VDHT pour petits et
moyens débits
VDHT 3/8 E		VDHT 3/8 EA
VDHT 1/2 E		VDHT 1/2 EA
VDHT pour grands débits
VDHT 3/4 ED		VDHT 3/4 EA
VDHT 1 ED		VDHT 1 EA
Valve montée de collecteur de VDHT
VDHT 30 EC
G 3/8 / Cetop 3 multiple
VDHT intégrées
VDHT B 2-5		VDHT BL 2-4
Entrée G 1/2 / G 3/4		Entrée G 3/4 / G 1
Sortie G 1/2		Sortie G 3/4 / G 1
Déviation manuelle VDHT
VDHT EAM		VDHT BLM 2-4

AI036586502940fr-001202 | 521B1166 | 05.2021

3

Fiche technique | Electrovannes VDH/VDHT

2.	Introduction	La série de vannes VDHT est conçue pour plu-
		sieurs applications dans des supports neutres
		compatibles avec les matériaux d’étanchéité et
		d’anneau O utilisés. Les médias typiques sont
		l’eau, les fluides nettoyants et la lumière
		mazout.

Les vannes sont utilisées dans plusieurs applications : systèmes de lavage de voiture, nettoyage stationnaire à haute pression, véhicules

de nettoyage mobiles et systèmes de fixations antipoussiiques, ect.

Fonction

Les soupapes directionnelles sont pilotées ON/ OFF – soupapes de siège activées électriquement par une bobine.

Fonctionnalités

•Résistant à la corrosion

•Facile à nettoyer

•Fiabilité

•Tolérance à la saleté, largeur maximale du tamis (passoire) 200 μm ou mieux

•Haute résistance à la température

•Une conception robuste prévient les fuites

•Haute densité de bobine IP67 (NEMA 4X)

•Possibilité d’obtenir un bloc compact et simple solution (bloc de valve intégré)

Versions

Le boîtier de la vanne, les blocs et les collecteurs sont faits d’acier inoxydable AISI 304 (W.No. 1.4301), et le piston en acier inoxydable AISI

316 (W.No. 1.4401). Les vannes standard sont livrées avec piston PTFE et FKM comme matériau d’étanchéité et anneaux FPM O.

Les vannes en ligne VDHT sont disponibles avec un certain nombre de possibilités de montage, direction de débit, taille du port: 1/4, 3/8, 1/2, 3/4 et 1 » BSP et plus - définissant la désignation suivante. Les vannes VDHT sont également disponibles avec le fil NPT.

Les blocs de vannes intégrés VDHT offrent une solution d’espace et de réduction des coûts dans les applications où les vannes sont placées l’une à côté de l’autre. En outre, les blocs de vannes intégrésréduction de la perte de pression.

3.Valve VDHT vue d’ensemble de la sélection

	E	Direction d’écoulement droite	BL N	Bloc version grand / Nouvelle version course
	EA	Direction angulaire du débit	DF	Course d’ouverture de système d’amortissement
				en 2 étapes
	EC 3	Cetop 3 multiple	F	Entrée du port de Flange
	ED	Déchérions de flux déplacés	NC	Normalement fermé
	HP	Variante haute pression	NO	Normalement ouvert
	B	Bloc version petite	BSP	Tuyau standard britannique
	BL	Bloc version grande	NPT	Fil national de tuyau
	BLM	Contournement manuel de version	SAE	Fil fin national unifié
		de bloc
	N	Nouvelle version slimline

Température

-Température du fluide: 2–90 °C (35.6–194 °F)

-Température ambiante: 2–80 °C (35.6–176 °F) en fonction de la spécification de bobine

Généralités

- Température de stockage: -40-80 °C (-40-

176°F)

Àcondition que la vanne soit vidée du liquideet stockés "branchés".

	Pentrée > Psortie	Pour un bon fonctionnement des vannes VDHT, assurez-vous toujours que la pression de l’entrée est plus
		élevée que la pression de sortie
	Flux pilote	Le type de poppet oprated pilote VDHT (armature + poppet) a toujours besoin de min. 1 l/min. (0,26 gpm)
		de débit pour assurer un bon fonctionnement
	Viscosité	Viscosité maximale du fluide : 45mm2/s. La viscosité du fluide de remarque a une influence sur la chute de
		pression et l’heure d’ouverture/fermeture des soupapes VDHT.

4	AI036586502940fr-001202 | 521B1166 | 05.2021

Fiche technique | Electrovannes VDH/VDHT

4.	Aperçu des vannes	Electrovannes 2/2 voie, type VDH 2E 1/4
	simples	Ouverture / Heure de fermeture NC (chez Qnom) 100-200 ms / 100-200 ms
					Q nom		p max					Pression	Poids	Piston
		Description	Nº de						T max	Conne-			(Bobine			Orifice
					l/min.		barg					d’exploitation		Ø
			code						°C (°F)	xion			excl.)			kit
					(gpm)		(psig)					barg (psig)		mm
													kg (lbs)
		VDH 2E 1/4 NC 1,4 BSP	180L0018		2 (0.5)	100		90		G 1/4		0,0	0,5 (1,1)	–		4
						(1450)		(194)
		VDH 2E 1/4 NO 1,4 BSP	180L0019		2 (0.5)	90		90		G 1/4		0,0	0,5 (1,1)	–		4
						(1300)		(194)
		VDH 2E 1/4 NC 3,5 BSP	180L1018		5 (0.7)	30		90		G 1/4		0,0	0,5 (1,1)	–		5
						(435)		(194)
		Electtrovannes 2/2 de manière, type VDHT 1/4 E
		Ouverture / Heure de fermeture NC (chez Qnom) 100-200 ms / 100-200 ms
					Q nom		p max					Pression	Poids	Piston
									T max	Conne-			(Bobine			Orifice
		Description	Nº de code		l/min.		barg					d’exploitation		Ø
					(gpm)		(psig)		°C (°F)	xion		barg (psig)	excl.)	mm		kit
													kg (lbs)
		VDHT 1/4 E NC BSPf	180L0241		15 (4.0)		100		90	G 1/4		0,3 (4,5)	0,6 (1,3)	ø11,9		1
							(1450)		(194)
		VDHT 1/4 E NO BSP	180L0242		15 (4.0)		100		90	G 1/4		0,3 (4,5)	0,6 (1,3)	ø11,9		1
							(1450)		(194)
		Electrovannes 2/2 de manière, type VDHT 3/8 E et 1/2 E
		Ouverture / Temps de fermeture NC (chez Qnom) G 3/8: 100-125 ms / 200-300 ms, G 1/2: 120-140 ms / 200-300 ms
					Q nom		p max					Pression	Poids	Piston
									T max	Conne-			(Bobine			Orifice
		Description	Nº de code		l/min.		barg					d’exploitation		Ø
					(gpm)		(psig)		°C (°F)	xion		barg (psig)	excl.)	mm		kit
													kg (lbs)
		VDHT 3/8 E NC BSP	180L0092		30 (8)		160		90	G 3/8		3,5 (51)	1,2 (2,6)	ø18,1		1
							(2400)		(194)
		VDHT 3/8 E NO BSP	180L0093		30 (8)		160		90	G 3/8		3,5 (51)	1,2 (2,6))	ø18,1		1
							(2400)		(194)
		VDHT 3/8 E HP NC BSP	180L0178		30 (8)		210		90	G 3/8		3,5 (51)	1,2 (2,6)	ø18,1		1
							(3000)		(194)
		VDHT 1/2 E NC BSP	180L0094		60 (16)		160		90	G 1/2		3,5 (51)	1,2 (2,6)	ø18,1		1
							(2400)		(194)
		VDHT 1/2 E NO BSP	180L0095		60 (16)		160		90	G 1/2		3,5 (51)	1,2 (2,6)	ø18,1		1
							(2400)		(194)
		VDHT 1/2 E HP NC BSP	180L0126		60 (16)		210		90	G 1/2		3,5 (51)	1,2 (2,6)	ø18,1		1
							(3000)		(194)
		Electrovannes 2/2 de manière, type VDHT 3/8 EA, 1/2 EA, 3/4 EA et 1 EA
		Ouverture / Temps de fermeture NC (chez Qnom) G 3/8: 100–125 ms / 200–300 ms, G 1/2: 120–140 ms / 200–300 ms,
		G 3/4: 500–700 ms / 900–1200 ms, G1: 500–900 ms / 1200–2000 ms
					Q nom		p max			Conne-		Pression	Poids	Piston
									T max				(Bobine			Orifice
		Description	Nº de code		l/min.		barg			xion		d’exploitation		Ø
					(gpm)		(psig)		°C (°F)			barg (psig)	excl.)	mm		kit
													kg (lbs)
		VDHT 3/8 EA NC BSP	180L0100		30 (8)		160		90	G 3/8		3,5 (51)	1,2 (2,6)	ø18,1		1
							(2400)		(194)
		VDHT 3/8 EA NO BSP	180L0101		30 (8)		160		90	G 3/8		3,5 (51)	1,2 (2,6)	ø18,1		1
							(2400)		(194)
		VDHT 1/2 EA NC BSP	180L0188		60 (16)		160		90	G 1/2		3,5 (51))	1,2 (2,6)	ø18,1		1
							(2400)		(194)
		VDHT 1/2 EA NO BSP	180L0103		60 (16)		160		90	G 1/2		3,5 (51))	1,2 (2,6)	ø18,1		1
							(2400)		(194)
		VDHT 1/2 EA HP NC BSP	180L0234		60 (16)		210		90	G 1/2		3,5 (51)	1,2 (2,6)	ø18,1		1
							(3000)		(194)
		VDHT 3/4-1/2 EA NC BSP	180L0090		60 (16)		140		90	G 3/4 - G 1/2		3,5 (51)	2,3 (5,0),	ø18,1		1
							(2000)		(194)
		VDHT 3/4 EA NC BSP N	180L1015		120 (32)		140		90	G 3/4		3,5 (51)	2,3 (5,0)	ø35,1 N		1
							(2000)		(194)
		VDHT 1 EA NC BSP N	180L1023		150 (40)		140		90	G 1		3,5 (51)	2,3 (5,0)	ø35,1 N		1
							(2000)		(194)

AI036586502940fr-001202 | 521B1166 | 05.2021

5

Fiche technique | Electrovannes VDH/VDHT

5.

Aperçu des vannes

Electrovannes 2/2 type VDHT 3/4 ED and 1 ED

simples

Ouverture / Temps de fermeture NC (chez Qnom) G 3/4: 500–700 ms / 900–1200 ms, G 1: 500–900 ms / 1200–2000 ms

Q nom

p max

Pression

Poids

Piston

Description

Nº de

T max

Conne-

(Bobine

Orifice

code

l/min

barg

°C (°F)

xion

d’exploitation

excl.)

Ø

kit

(gpm)

(psig)

barg (psig)

mm

kg (lbs)

VDHT 3/4 ED NC BSP N

180L1012

120

140

90

G 3/4

3,5 (51)

2,4 (5,3)

ø35,1 N

1

(32)

(2030)

(194)

VDHT 3/4 ED HP NC BSP N

180L1030

120

210

90

G 3/4

3,5 (51)

2,4 (5,3)

ø35,1 N

1

(32)

(3000)

(194)

VDHT 1 ED NC BSP N

180L1022

150

140

90

G 1

3,5 (51)

2,4 (5,3)

ø35,1 N

1

(40)

(2030)

(194)

VDHT 1 ED NO BSP N

180L1014

150

140

90

G 1

3,5 (51)

2,4 (5,3)

ø35,1 N

1

(40)

(2030)

(194)

Electrovannes 2/2 pour Cetop 3 multiple, type VDHT 30 EC

Ouverture / Temps de fermeture NC (chez Qnom) 100–125 ms / 200–300 ms

Q nom

p max

Pression

Poids

Piston

Description

Nº de

T max

Conne-

(Bobine

Orifice

code

l/min

barg

°C (°F)

xion

d’exploitation

excl.)l

Ø

kit

(gpm)

(psig)

barg (psig)

mm

kg (lbs)

VDHT 30 EC3 NC BSP

180L0096

30 (8)

160

90

Cetop 3

3,5 (51)

1,0 (2,2)

ø18,1

1

(2400)

(194)

VDHT 30 EC3 NO BSP

180L0097

30 (8)

160

90

Cetop 3

3,5 (51)

1,0 (2,2)

ø18,1

1

(2400)

(194)

Bloc pour vannes Cetop 3

Description

Nº de

Q nom

p max

T max

Conne-

Pression

Poids

Piston

Orifice

code

l/min

barg

°C (°F)

xion

d’exploitation

kg (lbs)

Ø

kit

(gpm)

(psig)

barg (psig)

mm

Block for 2 Pe CETOP 3

180L0062

30 (8)

160

90

G 3/8

3,5 (51)

1,8 (3,9)

–

–

valve

(2400)

(194)

Block for 3 Pe CETOP 3

180L0063

30 (8)

160

90

G 3/8

3,5 (51)

2,6 (5,7)

–

–

valve

(2400)

(194)

Block for 4 Pe CETOP 3

180L0064

30 (8)

160

90

G 3/8

3,5 (51)

3,4 (7,5)

–

–

valve

(2400)

(194)

6	AI036586502940fr-001202 | 521B1166 | 05.2021

Fiche technique | Electrovannes VDH/VDHT

Bloc de vannes intégré 2/2 voies , type VDHT B 2-5

6.Vannes de bloc de vue d’ensemble

			Q nom	p max			Pression	Poids	Piston
	Description	Nº de			T max	Conne-		(Bobine		Orifice
		code	l/min	barg	°C (°F)	xion	d’exploitation	excl.)	Ø	kit
			(gpm)	(psig)			barg (psig)		mm
								kg (lbs)
	VDHT B2 1/2 NC BSP	180L0270	60 (16)	160	90	G 1/2 - G 1/2	3,5 (51)	3,7 (8,2)	ø18,1	1
				(2400)	(194)
	VDHT B2 1/2 NC-NO BSP	180L0258	60 (16)	160	90	G 1/2 - G 1/2	3,5 (51)	3,7 (8,2)	ø18,1	1
				(2400)	(194)
	VDHT B2 3/4-1/2 NC BSP	180L0124	60 (16)	160	90	G 3/4 - G 1/2	3,5 (51)	3,7 (8,2)	ø18,1	1
				(2400)	(194)
	VDHT B3 3/4-1/2 NC BSP	180L0088	60 (16)	160	90	G 3/4 - G 1/2	3,5 (51)	5,5	ø18,1	1
				(2400)	(194)			(12,1)
	VDHT B4 3/4-1/2 NC BSP	180L0123	60 (16)	160	90	G 3/4 - G 1/2	3,5 (51)	7,4	ø18,1	1
				(2400)	(194)			(16,3)
	VDHT B5 3/4-1/2 NC BSP	180L0091	60 (16)	160	90	G 3/4 - G 1/2	3,5 (51)	9,3	ø18,1	1
				(2400)	(194)			(20,5)

Bloc de vannes intégré 2/2 voies, type VDHT BL 2-4

			Q nom	p max			Pression	Poids	Piston
	Description	Nº de			T max	Conne-		(Bobine		Orifice
		code	l/min	barg	°C (°F)	xion	d’exploitation	excl.)	Ø	kit
			(gpm)	(psig)			barg (psig)		mm
								kg (lbs)
	VDHT BL2 3/4 NC BSP N	180L1003	120	140	90	G 3/4 - G 3/4	3,5 (51)	4,8	ø35,1 N	1
			(32)	(2030)	(194)			(10,5)
	VDHT BL2 HP 3/4 NC BSP N	180L1027	120	210	90	G 3/4 - G 3/4	3,5 (51)	4,8	ø35,1 N	1
			(32)	(3000)	(194)			(10,5)
	VDHT BL2 3/4 NC-NO BSP N	180L1024	120	140	90	G 3/4 - G 3/4	3,5 (51))	4,8	ø35,1 N	1
			(32)	(2030)	(194)			(10,5))
	VDHT BL2 1 NC BSP N	180L1002	150	140	90	G 1 - G 1	3,5 (51)	4,8	ø35,1 N	1
			(40)	(2030)	(194)			(10,5)
	VDHT BL2S 3/4 NC BSP N	180L1000	120	140	90	G 3/4 - G 3/4	3,5 (51)	4,8	ø35,1 N	1
			(32)	(2030)	(194)			(10,5)
	VDHT BL3 3/4 NC BSP N	180L1025	120	140	90	G 3/4 - G 3/4	3,5 (51)	8,3	ø35,1 N	1
			(32)	(2030)	(194)			(18,2)
	VDHT BL3 HP 3/4 NC BSP N	180L1028	120	210	90	G 3/4 - G 3/4	3,5 (51)	8,3	ø35,1 N	1
			(32)	(3000)	(194)			(18,2)
	VDHT BL3 1 NC BSP N	180L1011	150	140	90	G 1 - G 1	3,5 (51)	8,3	ø35,1 N	1
			(40)	(2030)	(194)			(18,2)
	VDHT BL4 1 NC BSP N	180L1016	150	140	90	G 1 - G 1	3,5 (51)	9,7	ø35,1 N	1
			(40)	(2030)	(194)			(21,4)
	VDHT BL4 HP 1 NC BSP N	180L1029	150	210	90	G 1 - G 1	3,5 (51)	9,7	ø35,1 N	1
			(40)	(3000)	(194)			(21,4)

Electrovanne 2/2 voies type VDHT avec by-pass manuel

	Description	Nº de	Q nom	p max	T max	Conne-	Pression	Poids	Piston	Orifice
		code	l/min	barg	°C (°F)	xion	d’exploitation	kg (lbs)	Ø	kit
			(gpm)	(psig)			barg (psig)		mm
	VDHT 3/4 EAM NC BSP	180L0122	120	140	90	G 3/4	3,5 (51)	2,5 (5,5)	ø35,1	2
			(32)	(2030)	(194)
	VDHT 1 EAM NC BSP	180L0110	150	140	90	G 1	3,5 (51)	2,5 (5,5)	ø35,1	2
			(40)	(2030)	(194)
	VDHT BLM1 3/4 NC BSP	180L0196	120	140	90		3,5 (51)	4,2 (9,2)	ø35,1	2
			(32)	(2030)	(194)	G 3/4 - G 3/4
	VDHT BLM2 3/4 NC BSP	180L0167	120	140	90	G 3/4 - G 3/4	3,5 (51)	7,4	ø35,1	2
			(32)	(2030)	(194)			(16,3)
	VDHT BLM2 1 NC BSP	180L0199	150	140	90	G 1 - G 1	3,5 (51)	7,4	ø35,1	2
			(40)	(2030)	(194)			(16,3)
	VDHT BLM3 3/4 NC BSP	180L0168	120	140	90	G 3/4 - G 3/4	3,5 (51)	11,7	ø35,1	2
			(32)	(2030)	(194)			(25,7)
	VDHT BLM4 3/4 NC BSP	180L0169	120	140	90	G 3/4 - G 3/4	3,5 (51)	15,0	ø35,1	2
			(32)	(2030)	(194)			(33,0)

AI036586502940fr-001202 | 521B1166 | 05.2021

7

Fiche technique | Electrovannes VDH/VDHT

7.Aperçu des bobines et accessoires

Nº de

Pou-

Tolé-

T max

Poids

Description

code

Tension

rance de

Ambiante

Connexion

Enceinte

voir

kg (lbs)

HPP

tension

°C (°F)

Type BB / sans LED / pour prise Hirschmann / excl. prise de courant

240V-50Hz-10W-IP65

018F7906

240V 50Hz

11W

± 10-15%

80 (176)

DIN 43650-A

IP65

0,2 (0,5)

24V-50Hz-10W-IP65

018F7905

24V 50Hz

11W

80 (176)

DIN 43650-A

IP65

0,2 (0,5)

24V-DC-18W-IP65

018F7928

24V DC

16W

± 10%

50 (122)

DIN 43650-A

IP65

0,2 (0,5)

Type BE / Sans LED / incl. Boîte à bornes

240V-60Hz-10W-IP67

018F7926

240V 60Hz

15W

80 (176)

Boîte à bornes

IP67

0,3 (0,7)

240V-50Hz-10W-IP67

018F7924

240V 50Hz

11W

80 (176)

Boîte à bornes

IP67

0,3 (0,7)

220-230V-50Hz-10W-IP67

018F7921

220-230 V

12W

80 (176)

Boîte à bornes

IP67

0,3 (0,7)

50 Hz

220-230V-50-60Hz-10W-

018F7919

220-230 V

17W

50 (122)

Boîte à bornes

IP67

0,3 (0,7)

IP67

50-60Hz

14W

220V-60Hz-10W-IP67

018F7925

220V 60Hz

13W

± 10-15%

80 (176)

Boîte à bornes

IP67

0,3 (0,7)

200V-50-60Hz-10W-IP67

018F7929

200V 50/60Hz

10W

80 (176)

Boîte à bornes

IP67

0,3 (0,7)

110V-50-60Hz-10W-IP67

018F7923

110V 50-60Hz

15W

50 (122)

Boîte à bornes

IP67

0,3 (0,7)

13W

24V-60Hz-10W-IP67

018F7922

24V 60Hz

14W

80 (176)

Boîte à bornes

IP67

0,3 (0,7)

24V-50Hz-10W-IP67

018F7920

24V 50Hz

12W

80 (176)

Boîte à bornes

IP67

0,3 (0,7)

42V-50Hz-10W-IP67

018F7927

42V 50Hz

10W

80 (176)

Boîte à bornes

IP67

0,3 (0,7)

24V-DC-18W-IP67

018F7914

24V DC

16W

± 10%

50 (122)

Boîte à bornes

IP67

0,3 (0,7)

12V-DC-18W-IP67

018F7913

12V DC

15W

± 10%

50 (122)

Boîte à bornes

IP67

0,3 (0,7)

Type BE / sans LED / pour prise Hirschmann / préparation pour boîte à bornes

200V-50-60Hz-10W-IP67

018F7918

200V

10W

50 (122)

Boîte à bornes

IP67

0,2 (0,5)

50/60 Hz

± 10-15%

240V-50Hz-10W-IP67

018F7917

240V 50 Hz

11W

80 (176)

Boîte à bornes

IP67

0,2 (0,5)

24V-DC-18W-IP67

018F7912

24V DC

16W

± 10%

50 (122)

Boîte à bornes

IP67

0,3 (0,7)

Type BY / Sans LED / pour prise Hirschmann / excl. prise / Reconnu UL

208-240V-50-60Hz-14W-

018F7908

208-240V

16W

50 (122)

DIN43650-A

IP65

0,2 (0,5)

IP65-UL

50/60 Hz

14W

110V-50-60Hz-14W-

018F7909

110V

14W

± 10-15%

50 (122)

DIN43650-A

IP65

0,2 (0,5)

IP65-UL

50-60 Hz

24V-50-60Hz-14W-IP65-

018F7907

24V

14W

50 (122)

DIN43650-A

IP65

0,2 (0,5)

UL

50-60 Hz

12W

Type BE / excl. LED / Incl. câble

48V-50-60Hz-10W-IP67-

018F7915

48V 50Hz

10W

± 10-15%

80 (176)

Câble de 4 m.

IP67

0,3 (0,7)

4m cable

Type BO / Ex mb II T4 Gb - 2014/34 / EU (ATEX) EN60079-D-2012 + A11: 2013, EN60079-D: 2018, EN60079-18: 2015 + A1: 2017, EN60730-1: 2011 1 )

	Ex mb IIC T4 24V-50/60 Hz	018Z65952)	24V	10W	±10%	60 (140)	Câble de 5 m.	IP67	0,6 (1,4))
	10W-IP67		50/60 Hz
	Ex mb IIC T4 110V-50/60	018Z65932)	110V	10W	±10%	60 (140)	Câble de 5 m.	IP67	0,6 (1,4))
	Hz 10W-IP67		50/60 Hz
	Ex mb IIC T4 230V-50/60	018Z65922)	230V	10W	±10%	60 (140)	Câble de 5 m.	IP67	0,6 (1,4))
	Hz 10W-IP67		50/60 Hz
	Ex mb IIC T4 240V-50/60	018Z65912)	240V	10W	±10%	60 (140)	Câble de 5 m.	IP67	0,6 (1,4))
	Hz 10W-IP67		50/60 Hz
	Ex mb IIC T4 Gb	018Z65962)	24V DC	10W	± 10%	60 (140)	Câble de 5 m.	IP67	0,6 (1,4)
	24V DC - IP67-10W-IP67

1) En raison des dimensions physiques de la bobine ATEX, il n'est pas possible de les utiliser en . . . .

combinaison avec les vannes d'arrêt HPP (BL2 - 5)

2) N ° de code à commander dans Danfoss Sensing Solutions (PL04)

8	AI036586502940fr-001202 | 521B1166 | 05.2021

Fiche technique | Electrovannes VDH/VDHT

		Fiche de connexion / Type BY / excl. LED / pour connecteur Hirschmann (DIN 43650-A) Homologué UL
		Fiche EN175301-803	042N12561)	–	Excl	–	125 (257))	BE-BB-BY	IP67	0.1 (0.3)
		A PG9			LED
		Fiche EN175301-803	042N12781)	–	Excl	–	90 (194)	BE-BB-BY	IP65	0.1 (0.3)
		A PG9			LED
042N1256	042N1278

Fiche de connexion / Type BY / incl. LED / pour connecteur Hirschmann (DIN 43650-A) Homologué UL

	Fiche EN175301-803 A	042N02651)	230V AC	Incl	–	60 (140)	BE-BB-BY	IP65	0.1 (0.3)
	230V AC/DC LED			LED
	Fiche EN175301-803 A	042N02631)	24V AC/DC	Incl	–	60 (140)	BE-BB-BY	IP65	0.1 (0.3)
	24V AC/DC LED + PACK			LED
		Boîte à bornes de connexion / Aimant permanent
	Boîte à bornes excl. Pack			Excl
		018Z0279	–	LED	–	80 (176)	BE	IP67		0.1 (0.3)
	LED 100 Pe
				100 PE
	Boîte à bornes incl. LED		48-220V DC24	Incl.
	48-220V DC 24-250V-	018Z00891)	-250V 50/60		–	80 (176)	BE	IP67		0.1 (0.3)
	50Hz / uniquement BE		Hz	LED
	Aimant permanent	180Z0212	pour tester	–	–	–	–	–		0.3 (0.7)

1) N ° de code à commander dans Danfoss Sensing Solutions (PL04)

AI036586502940fr-001202 | 521B1166 | 05.2021

9
