Danfoss VACON NXS, VACON NXP Operating guide [pl]

Download

Instrukcja obsługi

VACON® NXS/NXP Air-cooled

Wall-mounted and Standalone

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Spis treści

Wprowadzenie

1.1

Przeznaczenie niniejszej instrukcji obsługi 10

1.2

Materiały dodatkowe 10

1.3

Usuwanie po zakończeniu eksploatacji 10

1.4

Zaświadczenia o zgodności typu i certyfikaty 10

1.5

Podręczna instrukcja obsługi rozruchu 10

Bezpieczeństwo 12

2.1

Zagrożenie i ostrzeżenia 12

2.2

Środki ostrożności i uwagi 13

Przegląd produktów 15

3.1

Użytkowanie zgodnie z przeznaczeniem 15

3.2

Wersja instrukcji 15

3.3

Etykieta opakowania 15

3.4

Opis kodu typu 16

3.5

Rozmiary obudów 18

3.6

Dostępne klasy ochrony 21

3.7

Dostępne klasy kompatybilności elektromagnetycznej (EMC) 22

3.8

Panel sterujący 23

3.8.1

Wprowadzenie do panelu sterującego 23

3.8.2

Panel klawiatury 23

3.8.3

Wyświetlacz 25

3.8.4

Podstawowa struktura menu 26

Odbiór dostawy 28

4.1

Sprawdzanie zawartości przesyłki 28

4.1.1

Akcesoria dla FR4/FI4-FR6/FI6 28

4.1.2

Akcesoria dla FR7/FI7-FR8/FI8 29

4.1.3

Akcesoria dla FR10-FR11 w wariancie wolnostojącym 29

4.2

Magazynowanie produktu 29

4.3

Podnoszenie produktu 30

4.4

Korzystanie z etykiety modyfikacji produktu („Product modified”) 31

Montaż jednostki 32

5.1

Wymagania związane ze środowiskiem instalacji 32

5.1.1

Wymagania ogólne dotyczące środowiska instalacji 32

5.1.2

Instalacja na dużej wysokości n.p.m. 32

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

5.2

Wymagania dotyczące chłodzenia 33

5.2.1

Ogólne wymagania dotyczące chłodzenia

Chłodzenie, FR4-FR9 33

5.2.2

Chłodzenie wolnostojących przetwornic częstotliwości (FR10-FR11) 36

5.2.3

Kolejność czynności podczas montażu 36

5.3

Instrukcje dotyczące montażu przetwornic częstotliwości przeznaczonych do montażu naściennego 36

5.3.1

Kolejność montażu wolnostojących przetwornic częstotliwości 37

5.3.2

Instalacja elektryczna 38

Podłączenia kabli 38

6.1

Ogólne wymagania dotyczące kabli 38

6.1.1

Normy UL dotyczące okablowania 38

6.1.2

Dobór kabli 39

6.1.3

Dobór kabli, Ameryka Północna 39

6.1.4

Dobór bezpieczników 39

6.1.5

Spis treści

Zasada topologii modułu mocy 39

6.1.6

Kable rezystora hamowania 40

6.1.7

Instalacja zgodna z wymogami kompatybilności elektromagnetycznej (EMC) 40

6.2

Instalacja w sieci z uziemionym przewodem fazowym/skrajnym 41

6.2.1

Uziemienie 41

6.3

Uzyskiwanie dostępu do zacisków i ich położenie 43

6.4

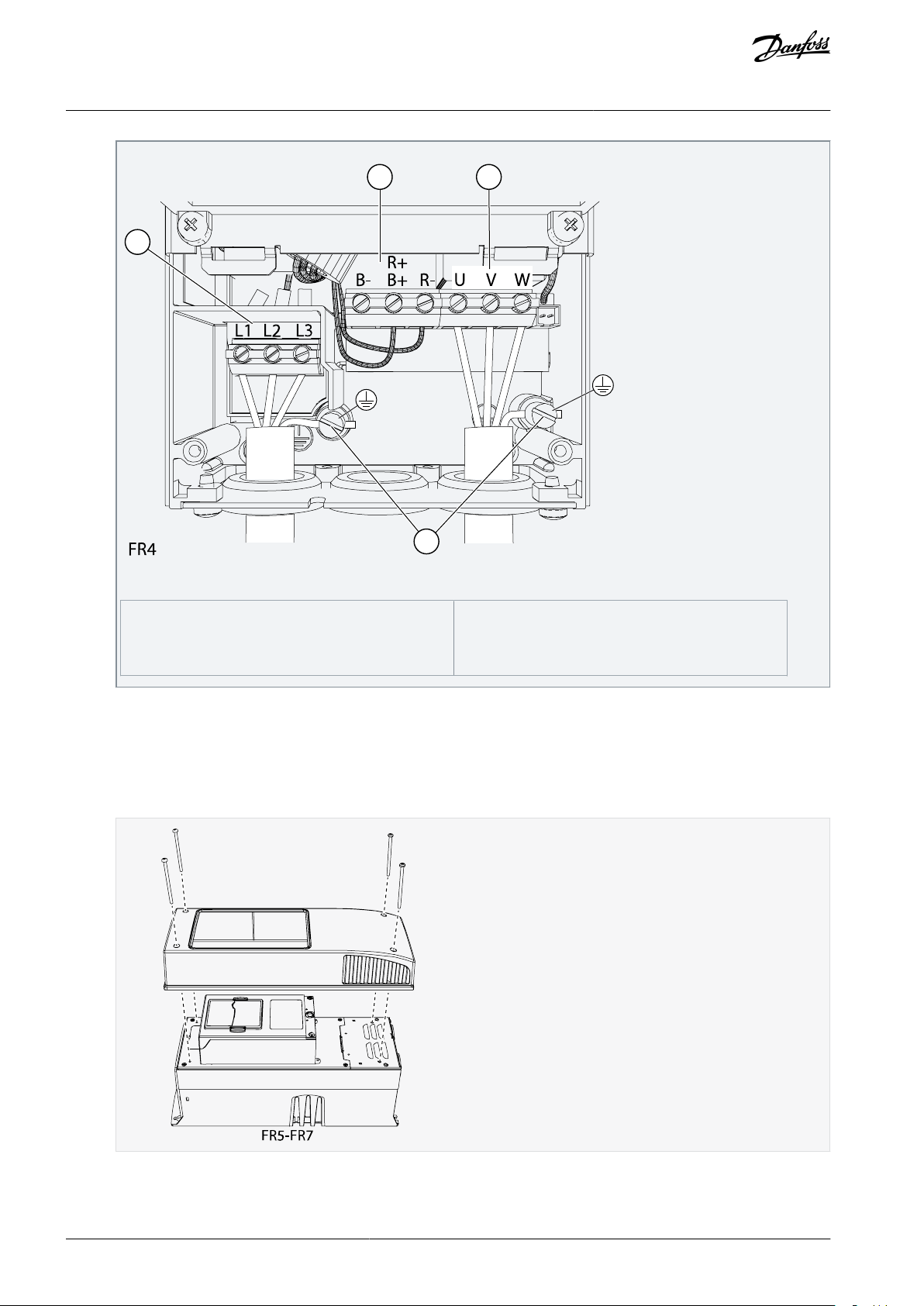

Uzyskiwanie dostępu do zacisków i ich położenie w obudowie FR4/FI4 43

6.4.1

Uzyskiwanie dostępu do zacisków i ich położenie w obudowie FR5 44

6.4.2

Uzyskiwanie dostępu do zacisków i ich położenie dla obudów FR6/FI6 45

6.4.3

Uzyskiwanie dostępu do zacisków i ich położenie dla obudów FR7/FI7 47

6.4.4

Uzyskiwanie dostępu do zacisków i ich położenie dla obudów FR8/FI8 48

6.4.5

Uzyskiwanie dostępu do zacisków i ich położenie w obudowie FR9 50

6.4.6

Uzyskiwanie dostępu do zacisków oraz ich rozmieszczenie w obudowie wariantu wolnostojącego FR10 51

6.4.7

Uzyskiwanie dostępu do zacisków oraz ich rozmieszczenie w obudowie wariantu wolnostojącego FR11 53

6.4.8

Instalowanie kabli 56

6.5

Dodatkowe instrukcje dotyczące instalacji kabli 57

6.5.1

Instalowanie kabli, FR4-FR6/FI4-FI6 57

6.5.2

Instalowanie kabli, FR7/FI7 60

6.5.3

Instalowanie kabli, FR8/FI8 63

6.5.4

Instalowanie kabli, FR9 66

6.5.5

Instalowanie kabli, wariant wolnostojący FR10 69

6.5.6

Instalowanie kabli, wariant wolnostojący FR11 73

6.5.7

Instalacja w układzie IT 78

6.6

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

6.6.1

Instalowanie przetwornicy częstotliwości w układzie IT, FR4-FR6 78

6.6.2

Instalowanie przetwornicy częstotliwości w układzie IT, FR7

Instalowanie przetwornicy częstotliwości w układzie IT, FR8-FR11 83

6.6.3

Jedn.Steruj. 84

Podzespoły jednostki sterującej 84

7.1

Napięcie sterujące (+24 V/EXT +24 V) 84

7.2

Okablowanie jednostki sterującej 85

7.3

Dobór przewodów sterowniczych 85

7.3.1

Zaciski sterowania na karcie OPTA1 86

7.3.2

7.3.2.1

7.3.2.2

Zaciski sterowania na kartach OPTA2 i OPTA3 90

7.3.3

Instalowanie kart opcji 90

7.4

Izolacja galwaniczna 91

7.5

Inwersja sygnału na wejściu cyfrowym 87

Ustawienia zworek na podstawowej karcie OPTA1 88

Spis treści

Korzystanie z panelu sterującego 92

Poruszanie się po strukturze menu panelu sterującego 92

8.1

Korzystanie z menu monitorowania (M1) 92

8.2

Monitorowane wartości 92

8.2.1

Korzystanie z Menu parametrów (M2) 93

8.3

Znajdowanie parametru 93

8.3.1

Wybieranie wartości 94

8.3.2

Edycja wartości cyfra po cyfrze 95

8.3.3

Korzystanie z menu sterowania z panelu 96

8.4

Znajdowanie menu sterowania z panelu 96

8.4.1

Parametry Keypad Control (Sterow.Z Panelu), M3 96

8.4.2

Zmiana trybu sterowania 97

8.4.3

Sygnał zadawania z panelu 97

8.4.4

8.4.4.1

Zmiana kierunku obrotów 98

8.4.5

Wyłączanie funkcji zatrzymania silnika 98

8.4.6

Edytowanie wartości zadanej częstotliwości 97

Funkcje specjalne w menu sterowania z panelu 98

8.4.7

8.4.7.1

8.4.7.2

Korzystanie z menu aktywnych usterek (M4) 99

8.5

Przechodzenie do menu aktywnych usterek 99

8.5.1

Analizowanie rekordu danych z czasu wystąpienia usterki 100

8.5.2

Rekord danych z czasu wystąpienia usterki 100

8.5.3

Wybieranie panelu jako trybu sterowania 98

Kopiowanie ustawionej wartości zadanej częstotliwości do panelu sterującego 99

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

8.6

Korzystanie z menu historii usterek (M5) 101

8.6.1

Menu historii usterek (M5) 101

8.6.2

Kasowanie historii usterek 101

8.7

Korzystanie z menu systemu (M6) 101

8.7.1

Przechodzenie do menu Systemu

Funkcje Menu systemu 102

8.7.2

Zmiana wartości 105

8.7.3

Zmiana aplikacji 105

8.7.4

Kopiowanie parametrów (TransferParam (S6.3)) 105

8.7.5

8.7.5.1

8.7.5.2

8.7.5.3

8.7.5.4

8.7.5.5

Spis treści

101

Zapisywanie zestawów parametrów (ZestawParam, S6.3.1) 106

Ładowanie parametrów do panelu sterującego (ZapisDoPanelu, S6.3.2) 106

Pobieranie parametrów do przetwornicy (Zapis z panelu, S6.3.3) 106

Włączanie/wyłączanie funkcji Automatyczny backup parametrów (P6.3.4) 106

Porównywanie parametrów 107

Bezpieczeństwo 108

8.7.6

8.7.6.1

8.7.6.2

8.7.6.3

8.7.6.4

8.7.6.5

8.7.6.6

8.7.6.7

8.7.6.8

8.7.6.9

Ustawienia panelu 110

8.7.7

8.7.7.1

8.7.7.2

8.7.7.3

8.7.7.4

8.7.7.5

Znajdowanie menu Bezpieczeństwo 108

Hasła 108

Ustawianie hasła 108

Wprowadzanie hasła 108

Wyłączanie funkcji hasła 108

Blokowanie parametru 109

Kreator rozruchu (P6.5.3) 109

Aktywowanie/wyłączanie kreatora rozruchu 109

Włączanie/wyłączanie zmiany elementów monitorowania wielopozycyjnego 109

Znajdowanie menu ustawień panelu 110

Zmiana strony domyślnej 110

Strona domyślna w Menu operacyjnym (P6.6.2) 110

Ustawianie czasu time out 110

Kontrast (P6.6.4) 111

8.7.7.6

Ustawienia sprzętowe 111

8.7.8

8.7.8.1

8.7.8.2

8.7.8.3

8.7.8.4

8.7.8.5

8.7.8.6

Czas podświetlenia (P6.6.5) 111

Znajdowanie menu ustawień sprzętowych 111

Ustawianie połączenia wewnętrznego rezystora hamowania 111

Sterowanie wentylatorem 111

Zmiana ustawień sterowania wentylatorem 112

Limit czasu potwierdzenia HMI (P6.7.3) 112

Zmiana limitu czasu potwierdzenia HMI 112

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

8.7.8.7

8.7.8.8

8.7.8.9

Informacja 113

8.7.9

8.7.9.1

8.7.9.2

8.7.9.3

8.7.9.4

8.7.9.5

8.7.9.6

8.7.9.7

8.7.9.8

8.7.9.9

8.7.9.10

Spis treści

Zmiana liczby prób odebrania potwierdzenia HMI (P6.7.4) 113

Filtr sinusoidalny (P6.7.5)

Tryb wstępnego ładowania (P6.7.6) 113

Przechodzenie do menu Informacja 113

Liczniki główne (S6.8.1) 113

Liczniki wyłączeń awaryjnych (S6.8.2) 113

Zerowanie liczników bieżących 114

Software (S6.8.3) 114

Aplikacje (S6.8.4) 114

Sprawdzanie strony aplikacji 114

Hardware (S6.8.5) 115

Sprawdzanie statusu karty opcji 115

Menu debugowania (Spr. Bledow) (S6.8.7) 115

113

Korzystanie z menu kart rozszerzeń 115

8.8

Menu kart rozszerzeń 115

8.8.1

Przeglądanie podłączonych kart opcji 116

8.8.2

Sprawdzanie parametrów karty opcji 116

8.8.3

Pozostałe funkcje panelu sterującego 116

8.9

Uruchomienie 117

Kontrole bezpieczeństwa przed przystąpieniem do uruchomienia 117

9.1

Uruchomienie przetwornicy częstotliwości 118

9.2

Pomiar izolacji kabli i silnika 118

9.3

Kontrola izolacji kabla silnika 119

9.3.1

Kontrola izolacji kabla zasilającego 119

9.3.2

Kontrola izolacji silnika 119

9.3.3

Czynności kontrolne po uruchomieniu 119

9.4

Testowanie przetwornicy częstotliwości po uruchomieniu 119

9.4.1

Test pracy (RUN) bez obciążenia 120

9.4.2

9.4.2.1

Test A: Sterowanie poprzez zaciski sterowania 120

9.4.2.2

Test rozruchu 120

9.4.3

Przebieg identyfikacyjny 121

9.4.4

Konserwacja 122

Harmonogram konserwacji 122

10.1

Formowanie kondensatorów 122

10.2

Test B: Sterowanie za pomocą panelu 120

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Śledzenie usterek 124

11.1

Ogólne informacje o śledzeniu usterek 124

11.2

Kasowanie usterki 124

11.3

Tworzenie pliku informacji serwisowych

Dane techniczne 126

Masa przetwornicy częstotliwości 126

12.1

Wymiary 126

12.2

Informacje o wymiarach 126

12.2.1

Do montażu naściennego 127

12.2.2

12.2.2.1

12.2.2.2

12.2.2.3

12.2.2.4

Montaż kołnierzowy 134

12.2.3

Wymiary dla FR4-FR6 127

Wymiary dla rozmiaru obudowy FR7 129

Wymiary dla rozmiaru obudowy FR8 130

Wymiary dla rozmiaru obudowy FR9 132

Spis treści

125

12.2.3.1

12.2.3.2

12.2.3.3

Wolnostojące 139

12.2.4

12.2.4.1

Dobór kabli i bezpieczników 142

12.3

Lista doboru kabli i bezpieczników 142

12.3.1

Dobór kabli i bezpieczników dla napięcia 208-240 V i 380-500 V, FR4-FR9 142

12.3.2

Dobór kabli i bezpieczników dla napięcia 208-240 V i 380-500 V, FR4-FR9, Ameryka Północna 143

12.3.3

Dobór kabli i bezpieczników dla napięcia 525-690 V, FR6-FR9 144

12.3.4

Dobór kabli i bezpieczników dla napięcia 525-690 V (wartość znamionowa UL 600 V), FR6-F9, Ameryka Północna

12.3.5

Dobór kabli i bezpieczników dla przetwornicy wolnostojącej, 380-500 V od FR10 do FR11 146

12.3.6

Dobór kabli i bezpieczników dla napięcia zasilania 380-500 V, FR10-FR11, Ameryka Północna 147

12.3.7

Dobór kabli i bezpieczników dla napięcia 525-690 V, FR10-FR11 147

12.3.8

Dobór kabli i bezpieczników dla napięcia 525-690 V (wartość znamionowa UL 600 V), FR10-F11, Ameryka Północ-

12.3.9 na 148

Wymiary dla montażu kołnierzowego, FR4-FR6 134

Wymiary dla montażu kołnierzowego, FR7-FR8 136

Wymiary dla montażu kołnierzowego, FR9 138

Wymiary dla wariantu wolnostojącego FR10-FR11 139

145

Długości zdejmowanej izolacji kabli 149

12.4

Momenty dokręcania śrub pokrywy 150

12.5

Momenty dokręcania zacisków 150

12.6

Moce znamionowe 151

12.7

Przeciążalność 151

12.7.1

Moce znamionowe dla napięcia zasilania 208–240 V 152

12.7.2

Moce znamionowe dla napięcia zasilania 208–240 V, Ameryka Północna 153

12.7.3

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

12.7.4

Moce znamionowe dla napięcia zasilania 380–500 V 154

12.7.5

Moce znamionowe dla napięcia zasilania 380–500 V, Ameryka Północna

Moce znamionowe dla napięcia zasilania 525–690 V (klasa UL 600 V) 157

12.7.6

Moce znamionowe dla napięcia zasilania 525–690 V (klasa UL 600 V), Ameryka Północna 158

12.7.7

Dane techniczne VACON® NXP 160

12.8

Wartości znamionowe czoppera hamulca 164

12.9

Wartości znamionowe czoppera hamulca 164

12.9.1

Wartości znamionowe czoppera hamulca dla napięcia zasilania 208-240 V 165

12.9.2

Wartości znamionowe czoppera hamulca dla napięcia zasilania 380-500 V 166

12.9.3

Wartości znamionowe czoppera hamulca dla napięcia zasilania 525-690 V 167

12.9.4

Wewnętrzne rezystory hamowania, FR4-FR6 (380-500 V) 168

12.9.5

Błędy i alarmy 168

12.10

Spis treści

156

UWAGA! Wersje instrukcji obsługi produktów w języku angielskim i francuskim zawierające istotne informacje dotyczące bezpieczeństwa, ostrzeżenia i przestrogi można pobrać ze strony https://www.danfoss.com/pl-pl/service-and-support/.

REMARQUE Vous pouvez télécharger les versions anglaise et française des manuels produit contenant l'ensemble des informations de sécurité, avertissements et mises en garde applicables sur le site https://www.danfoss.com/pl-pl/service-and-support/.

089

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Wprowadzenie

1 Wprowadzenie

1.1 Przeznaczenie niniejszej instrukcji obsługi

Niniejsza instrukcja obsługi zawiera informacje dotyczące bezpiecznej instalacji i bezpiecznego uruchomienia przetwornicy częstotliwości. Jest przeznaczona dla wykwalifikowanego personelu Należy ją przeczytać i postępować zgodnie z nią, aby eksploatować przetwornicę częstotliwości w sposób bezpieczny i profesjonalny. Szczególną uwagę należy poświęcić instrukcjom bezpieczeństwa i ogólnym ostrzeżeniom. Tę instrukcję obsługi należy zawsze przechowywać w pobliżu przetwornicy częstotliwości.

1.2 Materiały dodatkowe

Dostępne są dodatkowe materiały opisujące zaawansowane funkcje i procedury programowania przetwornicy częstotliwości.

•

Instrukcje VACON® NX dostarczają szczegółowych informacji na temat pracy z parametrami oraz przedstawiają wiele przykładowych zastosowań.

•

Więcej informacji na temat kart we/wy i ich montażu można znaleźć w instrukcji obsługi kart we/wy VACON® NX.

•

Instrukcje obsługi do pracy z kartami opcji i innym sprzętem opcjonalnym.

Uzupełniające publikacje i instrukcje są udostępniane przez firmę Danfoss.

1.3 Usuwanie po zakończeniu eksploatacji

Sprzętu zawierającego podzespoły elektryczne nie można usuwać wraz z odpadami domowymi. Sprzęt taki należy oddzielić od innych odpadów, zgodnie z obowiązującymi przepisami lokalnymi.

1.4 Zaświadczenia o zgodności typu i certyfikaty

Poniżej znajduje się lista niektórych możliwych zatwierdzeń i certyfikatów dla przetwornic częstotliwości Danfoss:

U W A G A

Informacje o zatwierdzeniach i certyfikatach przetwornicy częstotliwości znajdują się na jej tabliczce znamionowej. Aby uzyskać więcej informacji, należy skontaktować się z przedstawicielem lub partnerem firmy Danfoss.

1.5 Podręczna instrukcja obsługi rozruchu

Procedury, które muszą być wykonane podczas instalacji i uruchamiania.

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

W razie problemów należy skontaktować się z lokalnym dystrybutorem. Firma Vacon Ltd nie odpowiada za niezgodne z instrukcjami użytkowanie przetwornic częstotliwości.

Procedura

Sprawdź czy dostawa jest zgodna z złożonym zamówieniem, patrz 4.1 Sprawdzanie zawartości przesyłki.

Przed przystąpieniem do uruchamiania, przeczytaj uważnie instrukcje dotyczące bezpieczeństwa zawarte w części 2.1 Za-

grożenie i ostrzeżenia i 2.2 Środki ostrożności i uwagi.

Zanim przystąpisz do montażu mechanicznego, sprawdź minimalną dostępną przestrzeń wokół przetwornicy częstotliwości (5.2.2 Chłodzenie, FR4-FR9 i 5.2.3 Chłodzenie wolnostojących przetwornic częstotliwości (FR10-FR11)) oraz warunki otoczenia, patrz 12.8 Dane techniczne VACON® NXP.

Sprawdź rozmiary kabla silnika, kabla zasilającego i bezpieczników po stronie zasilania oraz podłączenia kabli. Przeczytaj 6.1

Podłączenia kabli, 6.2 Instalacja zgodna z wymogami kompatybilności elektromagnetycznej (EMC) i 6.3 Uziemienie.

Postępuj zgodnie z instrukcjami montażu, patrz 6.5 Instalowanie kabli.

Znajdź informacje dotyczące połączeń sterujących, opisane w części 7.3.2 Zaciski sterowania na karcie OPTA1.

Jeśli kreator rozruchu jest aktywny, wybierz język panelu sterującego oraz aplikację. Zatwierdź swoje wybory wciskając przycisk [enter]. Jeśli kreator rozruchu jest wyłączony, postępuj zgodnie z instrukcjami w podpunktach A i B.

Wybierz język panelu sterującego w menu M6 na stronie 6.1. W celu zapoznania się z instrukcjami, patrz 8.7.3 Zmi-

ana wartości.

Wybierz aplikację w menu M6 na stronie 6.2. W celu zapoznania się z instrukcjami, patrz 8.7.4 Zmiana aplikacji.

Wszystkie parametry posiadają domyślne ustawienie fabryczne. Aby zapewnić prawidłową pracę przetwornicy częstotliwości, upewnij się, że parametry w grupie G2.1 mają wartości zgodne z danymi na tabliczce znamionowej. Więcej informacji na temat parametrów na liście zawiera Instrukcja aplikacji All in One VACON®.

Wprowadzenie

•

Napięcie znamionowe silnika

•

Częstotliwość znamionowa silnika

•

Znamionowa prędkość obrotowa silnika

•

Znamionowy prąd silnika

•

Cos fi silnika

Postępuj zgodnie z instrukcjami uruchamiania, patrz 9.2 Uruchomienie przetwornicy częstotliwości.

Przetwornica częstotliwości VACON® NXS/NXP jest gotowa do pracy.

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Bezpieczeństwo

2 Bezpieczeństwo

2.1 Zagrożenie i ostrzeżenia

N I E B E Z P I E C Z E Ń S T W O

RYZYKO PORAŻENIA PRĄDEM Z ELEMENTÓW MODUŁU MOCY

Kiedy przetwornica jest podłączona do sieci zasilającej, podzespoły modułu mocy są pod napięciem. Kontakt z tym napięciem może skutkować śmiercią lub poważnymi obrażeniami.

Nie należy dotykać elementów modułu mocy, gdy przetwornica jest podłączona do sieci zasilającej. Przed podłączeniem

przetwornicy do sieci zasilającej należy się upewnić, że pokrywy przetwornicy są zamknięte.

N I E B E Z P I E C Z E Ń S T W O

RYZYKO PORAŻENIA PRĄDEM Z ZACISKÓW

Zaciski U, V W silnika, zaciski rezystora hamowania lub zaciski DC znajdują się pod napięciem, gdy przetwornica jest podłączona do sieci zasilającej, nawet jeżeli silnik nie pracuje. Kontakt z tym napięciem może skutkować śmiercią lub poważnymi obrażeniami.

Nie należy dotykać zacisków U, V i W silnika, zacisków rezystora hamowania ani zacisków DC, gdy przetwornica jest podłąc-

zona do sieci zasilającej. Przed podłączeniem przetwornicy do sieci zasilającej należy się upewnić, że pokrywy przetwornicy są zamknięte.

N I E B E Z P I E C Z E Ń S T W O

RYZYKO PORAŻENIA PRĄDEM Z OBWODU POŚREDNIEGO DC LUB ZEWNĘTRZNEGO ŹRÓDŁA ZASILANIA

Połączenia zaciskowe i elementy przetwornicy mogą pozostać pod napięciem jeszcze przez 5 minut po odłączeniu od zasilania i zatrzymaniu silnika. Także strona obciążenia przetwornicy może generować napięcie. Kontakt z tym napięciem może skutkować śmiercią lub poważnymi obrażeniami.

Przed przystąpieniem do jakichkolwiek prac elektrycznych przy przetwornicy:

Odłącz przetwornicę od zasilania i upewnij się, że silnik jest zatrzymany. Zablokuj i oznacz źródło zasilania przetwornicy. Upewnij się, że żadne zewnętrzne źródło nie generuje niezamierzonego napięcia podczas pracy. Odczekaj 5 minut i dopiero wtedy otwórz drzwi szafy sterującej lub zdejmij osłonę przetwornicy częstotliwości. Za pomocą urządzenia pomiarowego upewnij się, że nie ma żadnego napięcia.

O S T R Z E Ż E N I E

RYZYKO PORAŻENIA PRĄDEM Z ZACISKÓW STEROWANIA

Na zaciskach sterowania może występować niebezpieczne napięcie, nawet jeśli przetwornica jest odłączona od zasilania. Kontakt z tym napięciem może spowodować obrażenia ciała.

Przed dotknięciem zacisków sterowania należy się upewnić, że nie występuje na nich napięcie.

O S T R Z E Ż E N I E

PRZYPADKOWY ROZRUCH SILNIKA

Załączenie zasilania, zanik zasilania lub skasowanie usterki spowodują automatyczny rozruch silnika (jeśli sygnał startu jest aktywny), chyba że dla logiki sygnału Start/Stop wybrano sterowanie impulsowe. W przypadku zmiany parametrów, aplikacji lub oprogramowania funkcje we/wy (w tym sygnały wejściowe rozruchu) mogą ulec zmianie. Jeśli uaktywniono funkcję automatycznego resetowania, silnik zostanie automatycznie uruchomiony po automatycznym skasowaniu usterki. Patrz Przewodnik programowania aplikacji. Nieupewnienie się, że silnik, system i podłączone urządzenia są gotowe do rozruchu, grozi uszkodzeniem sprzętu lub poważnymi obrażeniami.

Jeśli przypadkowy rozruch silnika może być niebezpieczny, należy odłączyć silnik od przetwornicy. Należy sprawdzić, czy

sprzęt może bezpiecznie pracować w każdych warunkach.

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Bezpieczeństwo

O S T R Z E Ż E N I E

ZAGROŻENIE ZWIĄZANE Z PRĄDEM UPŁYWOWYM

Prądy upływowe przekraczają 3,5 mA. Niewykonanie poprawnego uziemienia przetwornicy częstotliwości może skutkować śmiercią lub poważnymi obrażeniami.

Należy zapewnić poprawne uziemienie urządzenia przez uprawnionego elektryka.

O S T R Z E Ż E N I E

RYZYKO PORAŻENIA PRĄDEM Z PRZEWODNIKA UZIEMIENIA OCHRONNEGO

Przetwornica może powodować przepływ prądu w przewodzie uziemienia ochronnego. W przypadku niezastosowania urządzenia ochronnego różnicowoprądowego (RCD) typu B lub urządzenia monitorującego prąd różnicowy (RCM) wyłącznik różnicowoprądowy RCD może nie zapewnić zakładanej ochrony, co może skutkować śmiercią lub poważnymi obrażeniami.

Urządzenie RCD lub RCM typu B należy zamontować po stronie sieci zasilającej.

2.2 Środki ostrożności i uwagi

O S T R Z E Ż E N I E

USZKODZENIE PRZETWORNICY CZĘSTOTLIWOŚCI PRZEZ NIEWŁAŚCIWE WYKONYWANIE POMIARÓW

Dokonywanie pomiarów w przetwornicy częstotliwości, gdy jest ona podłączona do sieci zasilającej, może skutkować uszkodzeniem urządzenia.

Nie należy dokonywać pomiarów, gdy przetwornica częstotliwości jest podłączona do sieci zasilającej.

O S T R Z E Ż E N I E

USZKODZENIE PRZETWORNICY CZĘSTOTLIWOŚCI PRZEZ NIEWŁAŚCIWE CZĘŚCI ZAMIENNE

Użycie części zamiennych niepochodzących od producenta przetwornicy może spowodować jej uszkodzenie.

Nie należy stosować części zamiennych niepochodzących od producenta.

O S T R Z E Ż E N I E

USZKODZENIE PRZETWORNICY CZĘSTOTLIWOŚCI Z POWODU NIEWYSTARCZAJĄCEGO UZIEMIENIA

Niezastosowanie przewodu uziemiającego może spowodować uszkodzenie przetwornicy.

Przetwornica częstotliwości musi być zawsze uziemiona za pomocą przewodu uziomowego podłączonego do zacisku uzie-

mienia oznaczonego symbolem PE.

O S T R Z E Ż E N I E

RYZYKO SKALECZENIA O OSTRE KRAWĘDZIE

Ostre krawędzie przetwornicy częstotliwości mogą być przyczyną skaleczenia.

Montaż urządzenia, kabli i innych elementów oraz prace konserwacyjne powinny być wykonywane w rękawicach ochron-

nych.

O S T R Z E Ż E N I E

RYZYKO OPARZENIA PRZY DOTKNIĘCIU GORĄCYCH POWIERZCHNI

Dotknięcie powierzchni oznaczonych naklejką „hot surface” („gorąca powierzchnia”) może skutkować obrażeniami.

Nie należy dotykać powierzchni oznaczonych naklejką „hot surface” („gorąca powierzchnia”).

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Bezpieczeństwo

U W A G A

USZKODZENIE PRZETWORNICY CZĘSTOTLIWOŚCI PRZEZ WYŁADOWANIA ELEKTROSTATYCZNE

Niektóre wewnętrzne podzespoły elektroniczne przetwornicy częstotliwości są wrażliwe na wyładowania elektrostatyczne (ESD). Ładunek elektrostatyczny może uszkodzić te podzespoły.

Należy zawsze stosować ochronę ESD podczas pracy z elektronicznymi komponentami przetwornicy częstotliwości. Nie nale-

ży dotykać elementów na płytkach drukowanych bez odpowiedniej ochrony ESD.

U W A G A

USZKODZENIE PRZETWORNICY CZĘSTOTLIWOŚCI SPOWODOWANE JEJ PRZESUWANIEM

Przemieszczenie po montażu może spowodować uszkodzenie przetwornicy.

Przetwornicy częstotliwości nie należy przesuwać. Powinna ono być zamontowana na stałe, co zapobiegnie jej uszkodzeniu.

U W A G A

USZKODZENIE PRZETWORNICY CZĘSTOTLIWOŚCI SPOWODOWANE NIEPRAWIDŁOWYM POZIOMEM EMC

Wymagania dotyczące poziomu EMC dla przetwornicy częstotliwości zależą od środowiska instalacji. Niewłaściwy poziom EMC może spowodować uszkodzenie przetwornicy.

Przed podłączeniem przetwornicy częstotliwości do sieci zasilającej należy się upewnić, że poziom EMC przetwornicy jest

poprawny dla tej sieci.

U W A G A

ZAKŁÓCENIA RADIOWE

W środowisku mieszkalnym ten produkt może powodować zakłócenia radiowe.

Należy zastosować dodatkowe środki zaradcze.

U W A G A

URZĄDZENIE ODŁĄCZAJĄCE ZASILANIE

Jeśli gdy przetwornica częstotliwości stanowi część wyposażenia maszyny, producent maszyny musi zapewnić urządzenie odłączające zasilanie (zobacz norma EN 60204-1).

U W A G A

WADLIWE DZIAŁANIE WYŁĄCZNIKÓW RÓŻNICOWOPRĄDOWYCH

Z powodu dużych prądów pojemnościowych występujących w przetwornicy częstotliwości wyłączniki różnicowoprądowe mogą nie zadziałać prawidłowo.

U W A G A

TESTY WYTRZYMAŁOŚCI NA NAPIĘCIE

Samodzielnie wykonywane testy wytrzymałości na napięcie mogą spowodować uszkodzenie przetwornicy.

Nie wolno testować wytrzymałości na napięcie przetwornicy częstotliwości. Producent już wykonał niezbędne testy.

Edycja

Uwagi

DPD01232I

Podręcznik uzupełniono o informacje dotyczące przetwornic wolnostojących FR10 i FR11. Drobne poprawki instrukcji.

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Przegląd produktów

3 Przegląd produktów

3.1 Użytkowanie zgodnie z przeznaczeniem

Przetwornica częstotliwości jest elektronicznym sterownikiem silnika przeznaczonym do:

•

Sterowania prędkością obrotową silnika w odpowiedzi na sprzężenie zwrotne z systemu lub na zdalne polecenia z zewnętrznych sterowników. Układ napędowy mocy składa się z przetwornicy częstotliwości, silnika i sprzętu napędzanego przez silnik.

•

Monitorowania aspektów systemu i statusu silnika.

Przetwornica częstotliwości może również służyć do zabezpieczenia silnika przed przeciążeniem. Dzięki rozbudowanym opcjom we/wy, magistrali komunikacyjnej oraz łatwemu programowaniu, przetwornica VACON® NXP może

również pełnić funkcję programowalnego sterownika zdarzeń (PLC) w obrębie wielu zastosowań. Możliwy jest również rozwój w obrębie zastosowań niestandardowych, dzięki wykorzystaniu narzędzia VACON® Programming oraz standardowych języków programowania PLC, określonych w IEC 61131/3.

Zależnie od konfiguracji przetwornica częstotliwości może być używana w samodzielnych aplikacjach lub jako część większego systemu lub instalacji.

Przetwornica częstotliwości jest przeznaczona do użytku w środowiskach mieszkalnych, przemysłowych i komercyjnych zgodnie z lokalnymi przepisami prawa i standardami.

U W A G A

W środowisku mieszkalnym produkt ten może powodować zakłócenia radiowe i w takim przypadku może być konieczne podjęcie dodatkowych działań zaradczych.

Przewidywalne niewłaściwe użycie

Nie należy używać przetwornicy częstotliwości w aplikacjach, które nie są zgodne z określonymi warunkami pracy i środowiskami. Należy zapewnić zgodność z warunkami określonymi w części

12.8 Dane techniczne VACON® NXP.

3.2 Wersja instrukcji

Niniejsza instrukcja jest regularnie przeglądana i aktualizowana. Wszelkie sugestie dotyczące ulepszania jej są mile widziane. Oryginalnym językiem tej instrukcji jest angielski.

Tabela 1: Wersja instrukcji i oprogramowania

3.3 Etykieta opakowania

Etykieta na opakowaniu zawiera szczegółowe informacje o dostawie.

•

A B

e30bf961.10

1003322235

V00001687465

NXP00875-A2H1SSS-A1A2000000

171208

B.ID :

S/ N:

Type:

AC DR I VE

V00001687465

7DP-008752-116SC8

Made in Finland Danfoss A/S, 6430 Nordborg, Denmark

135X9219

87A 40°C / 72A 50°C

45kW:400V / 60HP:480V IP21/Type1

3~AC,0-Uin, 0-320Hz,

Uin:3~AC,380-500V, 50/60Hz,

POWER :

OUTPUT:

INPUT:

Danfoss Limited

0018131571

NXP00002V195

Ma r ks:

Cust . Or d . No :

Appl icat i on :

Firm ware :

7DP-008752-116SC8

Code:

Identyfikator partii

Numer zamówienia VACON

Kod typu

Numer seryjny

Napięcie zasilania

Znamionowy prąd wyjściowy

Klasa ochrony

Kod oprogramowania układowego

Numer zamówienia klienta

Kod

Opis

VACON

Ta część jest taka sama we wszystkich produktach.

NXP

Zakres produktu:

NXP = VACON® NXP

NXS = VACON® NXS

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Przegląd produktów

Ilustracja 1: Etykieta na opakowaniu przetwornic częstotliwości VACON® NXS/NXP

3.4 Opis kodu typu

Kod typu urządzenia VACON® składa się z kodów standardowych i opcjonalnych. Każda część kodu typu odpowiada danym znajdującym się na zamówieniu.

Przykład

Oto przykładowy format kodu:

•

NXP00035-A2H1SSS-A1A2C30000+DNOT

Tabela 2: Opis kodu typu

•

Kod

Opis

0003

Prąd znamionowy przetwornicy w amperach. Na przykład: 0003 = 3 A

Napięcie zasilania:

2 = 208-240 V

5 = 380-500 V

6 = 525-600 V (IEC) 525-600 V (cULus)

Panel sterujący:

A = standardowy (wyświetlacz tekstowy)

B = brak lokalnego panelu sterowania

F = zaślepka na gniazdo panelu

G = wyświetlacz graficzny

Klasa ochrony:

0 = IP00

2 = IP21 (UL Typ 1)

5 = IP54 (UL Typ 12)

T = zamontowany w kołnierzu (przez otwór)

Poziom emisji EMC:

C = zgodna z kategorią C1 wg normy IEC/EN 61800-3 + A1, pierwsze środowisko, napięcie znamionowe mniejsze niż 1000 V

H = zgodna z kategorią C2 wg normy IEC/EN 61800-3 + A1, instalacje stacjonarne, napięcie znamionowe mniejsze niż 1000 V

L = zgodna z kategorią C3 wg normy IEC/EN 61800-3 + A1, drugie środowisko, napięcie znamionowe mniejsze niż 1000 V

T = zgodna z normą IEC/EN 61800-3 + A1 w przypadku używania w sieciach IT (C4)

N = brak ochrony przed emisją EMC. Niezbędny jest zewnętrzny filtr EMC.

Czopper hamulca:

(1)

0 = brak czoppera hamulca

1 = wewnętrzny czopper hamulca

2 = wewnętrzny czopper hamulca i rezystor hamowania, dostępne dla:

208-240 V (FR4-FR6)

380-500 V (FR4-FR6)

SSS

Zmiany sprzętu:

Zasilanie, pierwsza litera (Xxx):

S = złącze 6-impulsowe (FR4-FR11)

B = dodatkowe złącze DC (FR8-FR11)

O = przełącznik standardowy i wejściowy (wariant wolnostojący)

J = FR10-11 wolnostojące z wyłącznikiem dwubiegunowym jednozapadkowym i zaciskami obwodu pośredniego DC

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Przegląd produktów

•

Kod

Opis

P = przełącznik standardowy i wejściowy UL (wariant wolnostojący)

K = złącza DC i przełącznik wejściowy UL (wariant wolnostojący)

Montaż, druga litera: (xXx):

S = przetwornica chłodzona powietrzem

Karty, trzecia litera (xxX):

S = karty standardowe (FR4-FR8)

V = karty z pokryciem (FR4-FR8)

F = karty standardowe (FR9-FR11)

G = karty z pokryciem (FR9-FR11)

A = Światłowód, sterowanie zintegrowane (przetwornice wolnostojące od FR10 do FR11)

B = Światłowód, sterowanie zintegrowane, karty z pokryciem (przetwornice wolnostojące od FR10 do FR11)

N = oddzielna skrzynka sterowania IP54 (UL typ 12), karty standardowe, złącze światłowodowe (FR9 IP00, ≥ FR10)

O = oddzielna skrzynka sterowania IP54 (UL typ 12), karty z pokryciem, złącze światłowodowe (FR9 IP00, ≥ FR10)

X = oddzielna skrzynka sterowania IP00, karty standardowe (FR9 IP00)

Y = oddzielna skrzynka sterowania IP00, karty z pokryciem (FR9 IP00)

A1A2C30000

Karty opcji. Dwa znaki dla każdego gniazda. 00 = gniazdo nieużywane. Skróty oznaczeń kart opcji:

A = podstawowa karta we/wy

B = karta rozszerzeń we/wy

C = karta magistrali komunikacyjnej

D = karta specjalna

E = karta magistrali komunikacyjnej

Na przykład C3 = PROFIBUS DP

+DNOT

Kody opcjonalne. Pełną listę kodów opcji znajdziesz w Przewodniku po produktach VACON®.

Znamionowe napięcie zasilania

Prąd znamionowy

Rozmiar obudowy

2 (208-240 V)

0003

FR4

0004

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Przegląd produktów

rezystor hamowania jest dostępny jako opcja do zewnętrznej instalacji dla napięcia 208-240 V (FR7-FR11), 380-500 V (FR7-FR11) i 525-690 V

(wszystkie rozmiary obudów).

3.5 Rozmiary obudów

Przykład

Kody prądu nominalnego oraz nominalnego napięcia zasilania stanowią składową kodu typu (patrz 3.4 Opis kodu typu) znajdującego się na etykiecie zestawu (patrz 3.3 Etykieta opakowania). Korzystając z tych wartości, znajdź rozmiar obudowy przetwornicy częstotliwości w tabeli.

W przykładzie „NXP00035-A2H1SSS-A1A2C30000+DNOT” kod prądu znamionowego to 0003, a kod znamionowego napięcia zasilania to 5.

Tabela 3: Rozmiary obudów

Znamionowe napięcie zasilania

Prąd znamionowy

Rozmiar obudowy

0007

0008

0011

0012

0017

FR5

0025

0031

0048

FR6

0061

0075

FR7

0088

0114

0140

FR8

0170

0205

0261

FR9

0300

5 (380-500 V)

0003

FR4

0004

0005

0007

0009

0012

0016

FR5

0022

0031

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Przegląd produktów

Znamionowe napięcie zasilania

Prąd znamionowy

Rozmiar obudowy

0038

FR6

0045

0061

0072

FR7

0087

0105

0140

FR8

0168

0205

0261

FR9

0300

0385

Wariant wolnostojący FR10

0460

0520

0590

Wariant wolnostojący FR11

0650

0730

6 (500-690 V)

0004

FR6

0005

0007

0010

0013

0018

0022

0027

0034

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Przegląd produktów

Znamionowe napięcie zasilania

Prąd znamionowy

Rozmiar obudowy

0041

FR7

0052

0062

FR8

0080

0100

0125

FR9

0144

0177

0205

0261

Wariant wolnostojący FR10

0325

0385

0416

0460

Wariant wolnostojący FR11

0502

0590

Napięcie zasilania

Rozmiar obudowy

IP21 (UL Typ 1)

IP54 (UL Typ 12)

208-240 V

FR4-FR9

xx350-500 V

FR4-FR9

xx350-500 V

Wariant wolnostojący FR10

xx350-500 V

Wariant wolnostojący FR11

x–525-690 V

FR4-FR9

xx525-690 V

Wariant wolnostojący FR10

xx525-690 V

Wariant wolnostojący FR11

–

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Przegląd produktów

3.6 Dostępne klasy ochrony

Tabela 4: Dostępne klasy ochrony

Klasa EMC w normie IEC/EN 61800-3 + A1

Równoważna klasa EMC VACON

Opis

Dostępna dla

C1CNajlepsza ochrona EMC. Te przetwornice częstotliwości mają napięcie znamionowe mniejsze niż 1000 V. Są używane w pierwszym środowisku.

U W A G A

W przypadku klasy ochrony IP21 przetwornicy częstotliwości (UL Typ 1) tylko emisje przewodzone mieszczą się w wymaganiach kategorii C1.

380–500 V, FR4– FR6, IP54 (UL Typ

12)

C2HObejmuje przetwornice częstotliwości w instalacjach stacjonarnych. Te przetwornice częstotliwości mają napięcie znamionowe mniejsze niż 1000 V. Przetwornice częstotliwości kategorii C2 mogą być używane w pierwszym i drugim środowisku.

380–500 V (FR4– FR9) i 208–240 V (FR4–FR9)

C3LObejmuje przetwornice częstotliwości o napięciu znamionowym mniejszym niż 1000 V. Te przetwornice częstotliwości są stosowane wyłącznie w drugim środowisku.

IP21 (UL Typ 1) i IP54 (UL Typ 12) w obudowach FR10 i większych dla zakresu napięcia 380– 500 V oraz FR6 i większych dla zakresu napięcia 525– 690 V

C4TTe przetwornice częstotliwości spełniają wymagania normy IEC/EN 61800-3 + A1, jeśli są używane w układach IT. W takich systemach sieci są odizolowane od uziemienia lub uziemione z wysoką impedancją w celu zmniejszenia wartości prądu upływowego.

U W A G A

Jeżeli te przetwornice częstotliwości są stosowane w innej sieci zasilającej, wymagania odnośnie kompatybilności elektromagnetycznej (EMC) nie będą spełnione.

Aby zmienić klasę EMC przetwornicy częstotliwości VACON® NX z C2 lub C3 na C4, należy postępować zgodnie z instrukcjami w sekcji 6.6 Instalacja w układzie IT.

Wszystkie produkty

Brak zabezpieczenia

Przetwornice częstotliwości o tej kategorii nie zapewniają ochrony przed emisją EMC. Te przetwornice są instalowane w obudowach.

W klasie ochrony IP00

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Przegląd produktów

3.7 Dostępne klasy kompatybilności elektromagnetycznej (EMC)

Norma dla produktu (dotycząca wymagań odporności EMC) IEC/EN 61800-3 + A1 definiuje 5 kategorii. Przetwornice częstotliwości The VACON® są podzielone na pięć klas EMC, które odpowiadają kategoriom określonym przez normę. Wszystkie przetwornice częstotliwości VACON® NX są zgodne z normą IEC/EN 61800-3 + A1.

Kod typu wskazuje kategorię, której wymagania spełnia dana przetwornica częstotliwości (patrz 3.4 Opis kodu typu). Kategoria ulega zmianie w przypadku zmiany następujących właściwości w przetwornicy częstotliwości:

•

poziom zakłóceń elektromagnetycznych

•

wymagania sieci układu zasilania

•

środowisko instalacji (patrz norma IEC/EN 61800-3 + A1)

Tabela 5: Dostępne klasy kompatybilności elektromagnetycznej (EMC)

Klasa EMC w normie IEC/EN 61800-3 + A1

Równoważna klasa EMC VACON

Opis

Dostępna dla

przed emisją EMC

U W A G A

Zwykle niezbędne jest zastosowanie zewnętrznego filtra EMC w celu zapewnienia zgodności z wymaganiami kompatybilności elektromagnetycznej (EMC).

U W A G A

ZAKŁÓCENIA RADIOWE

W środowisku mieszkalnym ten produkt może powodować zakłócenia radiowe.

Należy zastosować dodatkowe środki zaradcze.

e30bf978.10

A B C

I H G

reset

ready

run

fault

select enter

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

3.8 Panel sterujący

Przegląd produktów

3.8.1 Wprowadzenie do panelu sterującego

Panel sterujący to interfejs użytkownika przetwornicy częstotliwości. Za pomocą panelu sterującego można sterować prędkością silnika oraz monitorować stan przetwornicy częstotliwości. Służy on również do ustawiania parametrów przetwornicy częstotliwości.

Panel sterujący można odłączyć od przetwornicy częstotliwości. Panel sterujący jest izolowany od napięcia sieci.

3.8.2 Panel klawiatury

Panel przetwornic VACON® ma 9 przycisków, za pomocą których można sterować przetwornicą częstotliwości (i silnikiem), ustawiać parametry i monitorować wartości.

Ilustracja 2: Przyciski panelu przetwornicy VACON® NXP

Dioda LED [ready] świeci się, gdy zasilanie AC jest podłączone do przetwornicy i nie ma żadnych aktywnych usterek. Jednocześnie wyświetlany jest wskaźnik statusu przetwornicy Gotowość.

Dioda LED [run] świeci się, gdy przetwornica częstotliwości pracuje. Miga po naciśnięciu przycisku Stop, kiedy przetwornica częstotliwości zwalnia do zatrzymania.

Dioda LED [fault] miga, gdy przetwornica częstotliwości zostaje zatrzymana z powodu niebezpiecznych warunków (wyłączenie awaryjne). Patrz 8.5.1

Przechodzenie do menu aktywnych usterek.

Przycisk Start. Gdy aktywnym trybem sterowania jest panel, ten przycisk służy do uruchamiania silnika. Patrz 8.4.3 Zmiana trybu sterowania.

Przycisk Stop. Naciśnięcie tego przycisku zatrzymuje silnik (chyba że funkcja Stop została wyłączona w parametrze R3.4/R3.6). Patrz 8.4.2 Parametry Keypad

Control (Sterow.Z Panelu), M3.

Przycisk przesuwania w prawo. Służy do przechodzenia do przodu w strukturze menu, przesuwania kursora w prawo (w menu parametrów) oraz przechodzenia do trybu edycji.

Przycisk [enter]. Służy do potwierdzania wyboru i kasowania historii usterek (w tym celu nacisnąć i przytrzymać przez 2–3 s).

Przycisk przeglądania w dół. Służy do przewijania menu głównego i stron różnych podmenu oraz zmniejszania wartości.

Przycisk [select]. Umożliwia przechodzenie między dwoma ostatnimi wyświetlanymi ekranami, na przykład w celu sprawdzenia, jak nowa wartość zmienia inną wartość.

Przycisk przesuwania w lewo. Służy do przechodzenia wstecz w strukturze menu oraz przesuwania kursora w lewo (w menu parametrów).

Przycisk [reset]. Umożliwia skasowanie usterki.

Przycisk przeglądania w górę Służy do przewijania menu głównego i stron różnych podmenu w dół oraz zmniejszania wartości.

reset

START

STOP

ready

run

fault

select

enter

e30bg072.10

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Przegląd produktów

Ilustracja 3: Przyciski panelu przetwornicy VACON® NXS

Dioda LED [ready] świeci się, gdy zasilanie AC jest podłączone do przetwornicy i nie ma żadnych aktywnych usterek. Jednocześnie wyświetlany jest wskaźnik statusu przetwornicy Gotowość.

Dioda LED [run] świeci się, gdy przetwornica częstotliwości pracuje. Miga po naciśnięciu przycisku Stop, kiedy przetwornica częstotliwości zwalnia do zatrzymania.

Dioda LED [fault] miga, gdy przetwornica częstotliwości zostaje zatrzymana z powodu niebezpiecznych warunków (wyłączenie awaryjne). Patrz 8.5.1

Przechodzenie do menu aktywnych usterek.

Przycisk [START]. Gdy aktywnym trybem sterowania jest panel, ten przycisk służy do uruchamiania silnika. Patrz 8.4.3 Zmiana trybu sterowania.

Przycisk [STOP]. Naciśnięcie tego przycisku zatrzymuje silnik (chyba że funkcja Stop została wyłączona w parametrze R3.4/R3.6). Patrz 8.4.2 Parametry Key-

pad Control (Sterow.Z Panelu), M3.

Przycisk przesuwania w prawo. Służy do przechodzenia do przodu w strukturze menu, przesuwania kursora w prawo (w menu parametrów) oraz przechodzenia do trybu edycji.

Przycisk [enter]. Służy do potwierdzania wyboru i kasowania historii usterek (w tym celu nacisnąć i przytrzymać przez 2–3 s).

Przycisk przeglądania w dół. Służy do przewijania menu głównego i stron różnych podmenu oraz zmniejszania wartości.

Przycisk [select]. Umożliwia przechodzenie między dwoma ostatnimi wyświetlanymi ekranami, na przykład w celu sprawdzenia, jak nowa wartość zmienia inną wartość.

Przycisk przesuwania w lewo. Służy do przechodzenia wstecz w strukturze menu oraz przesuwania kursora w lewo (w menu parametrów).

Przycisk [reset]. Umożliwia skasowanie usterki.

Przycisk przeglądania w górę Służy do przewijania menu głównego i stron różnych podmenu w dół oraz zmniejszania wartości.

B C D E

F G

e30bf979.10

READY

FAULT

STOP

RUN

Bus/CommKeypadI/O term

ALARM

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Przegląd produktów

3.8.3 Wyświetlacz

Poniższa ilustracja przedstawia poszczególne obszary wyświetlacza.

Ilustracja 4: Wskazania wyświetlacza

Silnik jest w stanie pracy. Wskazanie zacznie migać po wydaniu rozkazu zatrzymania i będzie migać podczas dalszego zmniejszania prędkości.

Kierunek obrotów silnika: do przodu.

Kierunek obrotów silnika: do tyłu.

Przetwornica nie pracuje.

Zasilanie AC jest włączone.

Został wygenerowany alarm.

Wystąpiła usterka i przetwornica częstotliwości została zatrzymana.

Zaciski we/wy są aktywnym trybem sterowania.

Panel sterujący jest aktywnym trybem sterowania.

Magistrala komunikacyjna jest aktywnym trybem sterowania.

Wskaźnik lokalizacji. W tym wierszu wyświetlany jest symbol i numer menu, parametru, itd. Na przykład M2 = Menu 2 (Parametry) lub P2.1.3 = Czas przyspieszania.

Linia opisu W tym wierszu wyświetlany jest opis menu, wartości lub usterki.

Wiersz wartości. W tym wierszu wyświetlane są wartości liczbowe i tekstowe wartości zadanych, parametrów, itd. Wyświetlana jest tutaj również liczba podmenu dostępnych w każdym menu.

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Wskaźniki statusu (A-G) przetwornicy informują użytkownika o statusie silnika i przetwornicy częstotliwości. Wskaźniki trybu sterowania (H, I, J) pokazują wybrany tryb sterowania. Tryb sterowania określa miejsce, z którego wydawane są roz-

kazy zatrzymania/uruchamiania i zmieniane są wartości zadane. W celu dokonania takiego wyboru, przejdź do menu Keypad Control (Sterow.Z Panelu) (M3) (patrz 8.4.3 Zmiana trybu sterowania).

Trzy linie tekstowe (K. L, M) zawierają informacje o bieżącej lokalizacji w strukturze menu i pracy przetwornicy.

Przegląd produktów

3.8.4 Podstawowa struktura menu

Dane przetwornicy częstotliwości znajdują się w menu i podmenu. Na rysunku przedstawiono podstawową strukturę menu przetwornicy częstotliwości.

Pokazana tu struktura menu jest przykładowa. Zawartość i elementy menu mogą się różnić w zależności od używanej aplikacji.

e30bf981.10

V1.6 Moc silnika

V1.7 Napiecie silnika

V1.8 Napiecie szyn DC

S6.6 UstawKlawiatury

S6.7 Nastawy Hardware

S6.8 Informacje systemowe

S6.9 Power monitor

S6.11 Monitorowanie wielopozycyjne mocy

V1.9 Temp. falownika

V1.10 Temp. silnika

V1.11 WeAn AI 1

V1.12 WeAn AI 2

V1.13 Prad We An

V1.14 DIN1, DIN2, DIN3

V1.15 DIN4, DIN5, DIN6

V1.16 Wyjście analogowe

V1.17 Elementy monitor. wielopoz.

M7 Karty Rozszerzen

M5 Historia Usterek

M4 Aktywne Usterki

M6 Menu Systemu

M2 Parametry

S6.5 Bezpieczeństwo

S6.4 Porównanie parametrów

S6.3 Kopiowanie parametrów

S6.2 Wybór aplikacji

S6.1 Wybór języka

V1.5 Moment silnika

P3.4 Przycisk Stop

P3.3 Kierunek (na panelu sterującym)

R3.2 SygnZadaZPanelu

P3.1 Miejsce sterow.

M3 Sterow. Z Panelu

V1.4 Prad silnika

V1.3 Predkosc silnika

V1.2 Sygn.Czest.Zad.

V1.1 CzestWyjsciowa

M1 Monitor

Menu główne

Patrz Instrukcja aplikacji

Menu podrzędne

Menu główne

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Przegląd produktów

Ilustracja 5: Podstawowa struktura menu przetwornicy częstotliwości

3 4 5 6 7 8

e30bf975.10

Zaciski uziemienia (FR4/FI4, FR5), 2 szt.

Obejmy uziemiające do przewodu sterowniczego, 3 szt.

Gumowe przelotki (różne rozmiary w zależności od klasy), 3 szt.

Płyta wejściowa kabli

Śruby M4x10, 5 szt.

Śruby M4x16, 3 szt.

Obejmy uziemiające dla przewodu uziomowego (FR6/FI6), 2 szt.

Śruby uziemiające M5x16 (FR6/FI6), 4 szt.

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

4 Odbiór dostawy

4.1 Sprawdzanie zawartości przesyłki

Zanim przetwornica częstotliwości VACON® zostanie wysłana do klienta, producent poddaje ją wielu testom.

Procedura

Po usunięciu opakowania sprawdź, czy przetwornica częstotliwości nie została uszkodzona podczas transportu.

W razie stwierdzenia szkód powstałych podczas transportu niezwłocznie zgłoś ten fakt firmie ubezpieczającej przesyłkę lub przewoźnikowi.

Aby upewnić się, że dane dostawy są prawidłowe, porównaj dane zamówienia z danymi wyszczególnionymi na etykiecie opakowania, patrz 3.3 Etykieta opakowania.

Jeżeli dostawa nie odpowiada zamówieniu, natychmiast skontaktuj się z dostawcą.

Aby upewnić się, czy zawartość dostawy jest właściwa i kompletna, porównaj kod typu produktu z kodem typu, patrz 3.4

Opis kodu typu.

Sprawdź, czy torba z wyposażeniem dodatkowym zawiera elementy pokazane na rysunku. Te akcesoria stanowią część instalacji elektrycznej. Zawartość torby z wyposażeniem dodatkowym różni się w zależności od rozmiaru obudowy i klasy ochrony.

– FR4/FI4-FR4-FR6: 4.1.1 Akcesoria dla FR4/FI4-FR6/FI6

– FR7/FI7-FR8/FI8: 4.1.2 Akcesoria dla FR7/FI7-FR8/FI8

– Wariant wolnostojący FR10-FR11: 4.1.3 Akcesoria dla FR10-FR11 w wariancie wolnostojącym

Odbiór dostawy

4.1.1 Akcesoria dla FR4/FI4-FR6/FI6

Ilustracja 6: Zawartość torby z wyposażeniem dodatkowym dla FR4-FR6/FI4-FI6

e30bf976.10

Śruby M4x16, 3 szt.

Obejmy uziemiające do przewodu sterowniczego, 3 szt.

Gumowe przelotki GD21 (FR7/FI7 IP54/UL Typ 12), 3 szt./(FR8/FI8), 6 szt.

Gumowe przelotki GDM36 (FR7/FI7), 3 szt.

e30bh766.10

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

4.1.2 Akcesoria dla FR7/FI7-FR8/FI8

Ilustracja 7: Zawartość torby z wyposażeniem dodatkowym dla FR7-FR8/FI7-FI8

4.1.3 Akcesoria dla FR10-FR11 w wariancie wolnostojącym

Klucz do drzwi szafy znajduje się na szynie podnoszenia, w górnej części przetwornicy częstotliwości.

Odbiór dostawy

Ilustracja 8: Lokalizacja kluczyka drzwi szafy w momencie dostawy

4.2 Magazynowanie produktu

Instrukcje dotyczące warunków magazynowania produktu przed jego zainstalowaniem.

Procedura

Jeśli przed zainstalowaniem przetwornica częstotliwości musi być magazynowana, dopilnować, żeby warunki otoczenia podczas magazynowania były odpowiednie:

•

Temperatura środowiska magazynowania: -40°C (-104°F) do +70°C (158°F)

•

Wilgotność względna: 0–95%, bez kondensacji

Jeżeli przetwornica częstotliwości musi być magazynowana przez długi czas, należy co roku podłączać ją do zasilania. Zasilanie powinno być podłączone przez co najmniej 2 godziny.

Jeśli urządzenie było magazynowane przez okres dłuższy niż 12 miesięcy, zachować ostrożność podczas ładowania kondensatorów DC. W razie potrzeby wykonać procedurę formowania kondensatorów zgodnie z instrukcjami podanymi w części 10.2 Formowanie kondensatorów.

>60°

e30bh767.10

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Długie magazynowanie produktu nie jest zalecane.

Odbiór dostawy

4.3 Podnoszenie produktu

Instrukcje dotyczące podnoszenia zostały dopasowane do ciężaru poszczególnych wariantów przetwornic częstotliwości. W celu wyjęcia przetwornicy z opakowania transportowego może być konieczne użycie urządzenia dźwigowego.

Procedura

Sprawdź ciężar przetwornicy AC, patrz 12.1 Masa przetwornicy częstotliwości.

Przetwornice częstotliwości o rozmiarze obudowy większym niż FR7/FI7 należy podnosić za pomocą żurawia.



e30bf977.10

Option board: NXOPT......... Date:............

IP54 upgrade/Collar EMC level modified: H/L to T

Drive modified:

in slot: A B C D E Date:............

Date:............

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Po podniesieniu urządzenia sprawdzić, czy nie ma na nim żadnych oznak uszkodzeń.

Odbiór dostawy

4.4 Korzystanie z etykiety modyfikacji produktu („Product modified”)

W torbie z wyposażeniem dodatkowym znajduje się etykieta „Product modified” (Produkt zmodyfikowany). Służy ona do informowania pracowników serwisu o modyfikacjach wprowadzonych w przetwornicy częstotliwości.

Ilustracja 9: Etykieta modyfikacji produktu

Procedura

Aby ułatwić znalezienie etykiety, należy przymocować ją z boku przetwornicy częstotliwości.

Na tej etykiecie modyfikacji można będzie zapisywać zmiany dokonane w przetwornicy częstotliwości.

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Montaż jednostki

5 Montaż jednostki

5.1 Wymagania związane ze środowiskiem instalacji

5.1.1 Wymagania ogólne dotyczące środowiska instalacji

W środowiskach z unoszącymi się w powietrzu cieczami, cząstkami stałymi, substancjami lotnymi lub żrącymi gazami należy upewnić się, że klasa ochrony odpowiada środowisku instalacji. Niespełnienie wymagań dotyczących warunków otoczenia może skrócić czas użytkowania przetwornicy częstotliwości. Należy się upewnić, że zostały spełnione wymagania dotyczące wilgotności powietrza, temperatury i wysokości n.p.m.

Drgania i udary

Przetwornica częstotliwości spełnia wymagania określone dla jednostek do montażu naściennego i na podłożu w środowiskach produkcyjnych oraz jednostek montowanych w szafach przytwierdzanych do ścian lub podłogi.

Przetwornica częstotliwości nadaje się do zastosowań w środowisku morskim. W celu zapoznania się ze szczegółowymi specyfikacjami dotyczącymi warunków otoczenia, patrz 12.8 Dane techniczne VACON®

NXP.

Wymagania instalacji:

•

Upewnij się, czy wokół przetwornicy znajduje się odpowiednia ilość przestrzeni umożliwiającej chłodzenie, patrz 5.2.2 Chłodze-

nie, FR4-FR9 lub 5.2.3 Chłodzenie wolnostojących przetwornic częstotliwości (FR10-FR11).

•

Przestrzeń ta jest również niezbędna do wykonywania czynności konserwacyjnych.

•

Upewnij się, że powierzchnia montażu jest wystarczająco płaska.

5.1.2 Instalacja na dużej wysokości n.p.m.

Wraz ze wzrostem wysokości n.p.m. zmniejsza się ciśnienie i gęstość powietrza. Im mniejsza gęstość powietrza, tym mniejsza pojemność cieplna (tj. mniej powietrza usuwa mniej ciepła) i mniejsza odporność na pole elektryczne (dystans/napięcie przebicia).

Pełna sprawność cieplna przetwornic częstotliwości VACON® NX jest przewidziana dla instalacji na wysokościach do 1000 m n.p.m. Izolacja elektryczna jest zaprojektowana pod kątem instalacji na wysokości do 3000 m n.p.m. (należy sprawdzić dane techniczne dotyczące różnych rozmiarów jednostek).

Instalacja na większych wysokościach n.p.m. jest możliwa pod warunkiem przestrzegania podanych w tym rozdziale wytycznych dotyczących obniżania wartości znamionowych.

W celu zapoznania się z maksymalnymi dozwolonymi wysokościami n.p.m, patrz 12.8 Dane techniczne VACON® NXP. Na wysokościach powyżej 1000 m maksymalny prąd obciążenia należy zmniejszać o 1% na każde 100 m. Więcej informacji o kartach opcji oraz sygnałach we/wy i wyjściach przekaźnikowych zawiera instrukcja obsługi kart we/wy VACON

NX.

Przykład

Na przykład na wysokości 2500 m n.p.m. prąd obciążenia należy obniżyć do 85% znamionowego prądu wyjściowego (100% - (2500 1000 m) / 100 m x 1% = 85%).

Wraz ze wzrostem wysokości n.p.m. pogarsza się zdolność chłodzenia bezpiecznika i zmniejsza się gęstość atmosfery. Jeśli bezpieczniki są stosowane na wysokościach powyżej 2000 m, warunki znamionowe przy pracy ciągłej urządzenia są następu-

jące: I = In*(1 - (h-2000)/100*0,5/100) Gdzie I = wartość znamionowa prądu na dużej wysokości In = prąd znamionowy bezpiecznika h = wysokość n.p.m. w metrach

500

1000

1500

2000

2500

3000

3500

4000

4500

5000

10%

30%

50%

70%

20%

40%

60%

80%

90%

100%

110%

e30bg030.30

Obciążalność, %

Wysokość n.p.m, metry

Obciążalność

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Montaż jednostki

Ilustracja 10: Obciążalność na dużych wysokościach

5.2 Wymagania dotyczące chłodzenia

5.2.1 Ogólne wymagania dotyczące chłodzenia

W trakcie pracy przetwornica częstotliwości generuje ciepło. Wentylator wymusza obieg powietrza, co obniża temperaturę przetwornicy. Należy dopilnować, aby wokół przetwornicy było wystarczająco dużo wolnego miejsca.

Należy się upewnić, że temperatura powietrza chłodzącego mieści się w dopuszczalnym zakresie temperatur otoczenia pracującej przetwornicy.

5.2.2 Chłodzenie, FR4-FR9

Jeśli kilka przetwornic częstotliwości jest instalowanych jedna nad drugą, wymagana wolna przestrzeń to C + D (patrz Ilustracja 11). Wylot powietrza jednego urządzenia musi być skierowany z dala od wlotu powietrza drugiego urządzenia.

e30bg010.10

Wolna przestrzeń wokół przetwornicy (patrz także B i C)

Odległość od przetwornicy do drugiej przetwornicy lub ściany szafy sterującej.

Wolna przestrzeń nad przetwornicą

Wolna przestrzeń pod przetwornicą

Typ przetwornicy

ABC

0003 2-0012 2 0003 5-0012 5

20 (0,79)

100 (3,94)

50 (1,97)

0017 2-0031 2 0016 5-0031 5

20 (0,79)

120 (4,72)

60 (2,36)

0048 2-0061 2 0038 5-0061 5 0004 6-0034 6

30 (1,18)

20 (0,79)

160 (6,30)

80 (3,15)

0075 2-0114 2 0072 5-0105 5 0041 6-0052 6

80 (3,15)

300 (11,81)

100 (3,94)

0140 2-0205 2 0140 5-0205 5 0062 6-0100 6

80 (3,15)

(1)

80 (3,15)

300 (11,81)

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Montaż jednostki

Ilustracja 11: Przestrzeń montażowa

Tabela 6: Minimalne wartości prześwitu wokół przetwornicy częstotliwości w milimetrach (w calach)

Typ przetwornicy

ABC

0261 2-0300 2 0261 5-0300 5 0125 6-0208 6

50 (1,97)

80 (3,15)

400 (15,75)

250/350 (9,84)/(13,78)

(2)

Typ przetwornicy

Ilość powietrza chłodzącego [m³/godz.]

Ilość powietrza chłodzącego [CFM]

0003 2-0012 2 0003 5-0012 5

41,2

0017 2-0031 2 0016 5-0031 5

190

112

0048 2-0061 2 0038 5-0061 5 0004 6-0034 6

425

250

0075 2-0114 2 0072 5-0105 5 0041 6-0052 6

425

250

0140 2-0205 2 0140 5-0205 5 0062 6-0100 6

650

383

0261 2-0300 2 0261 5-0300 5 0125 6-0208 6

1000

589

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Aby zapewnić możliwość wymiany wentylatora przy podłączonych kablach silnika, należy zachować odstęp 150 mm (5,91 cala) po obu stronach

przetwornicy częstotliwości.

Minimalny odstęp umożliwiający wymianę wentylatora.

Tabela 7: Wymagana ilość powietrza chłodzącego

Montaż jednostki

e30bg011.10

Minimalna odległość od ścian bocznych lub sąsiednich podzespołów.

Minimalny odstęp od części górnej szafy sterującej.

Wolna przestrzeń z przodu szafy sterującej

Typ przetwornicy

ABC

0385 5-0730 5 0261 6-0590 6

20 (0,79)

200 (7,87)

800 (31,50)

Typ przetwornicy

Ilość powietrza chłodzącego [m³/godz.]

Ilość powietrza chłodzącego [CFM]

0385 5-0520 5 0261 6-0416 6

2000

900

0590 5-0730 5 0460 6-0590 6

3000

1765

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

5.2.3 Chłodzenie wolnostojących przetwornic częstotliwości (FR10-FR11)

Montaż jednostki

Ilustracja 12: Minimalne odstępy wokół przetwornicy częstotliwości

Tabela 8: Minimalne wartości prześwitu wokół przetwornicy częstotliwości w milimetrach (w calach)

Tabela 9: Wymagana ilość powietrza chłodzącego

Aby uzyskać więcej informacji dotyczących strat mocy, zapraszamy do odwiedzenia witryny http://ecosmart.danfoss.com/.

5.3 Kolejność czynności podczas montażu

5.3.1 Instrukcje dotyczące montażu przetwornic częstotliwości przeznaczonych do montażu naściennego

Instrukcje montażu przetwornicy częstotliwości do montażu naściennego VACON® NX lub inwertera VACON® NX, FI4-FI8.

e30bh790.10

Otwór montażowy, Ø= 13 mm (0,51 cala)

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Procedura

Wybierz opcje montażu:

– Poziomy Jeśli przetwornica częstotliwości jest montowana w położeniu poziomym, nie ma żadnej ochrony przed kroplami wody

spadającymi pionowo.

– Pionowy

– Montaż kołnierzowy Przetwornicę częstotliwości można również wmontować w ścianę szafy sterującej z wykorzystaniem opcjonalnego

montażu kołnierzowego. W przypadku montażu kołnierzowego moduł mocy posiada klasę ochrony IP54 (UL Typ 12), natomiast jednostka sterująca posiada klasę ochrony IP21 (UL Typ 1).

Sprawdź wymiary przetwornicy częstotliwości, patrz 12.2.1 Informacje o wymiarach.

Upewnij się, że wokół przetwornicy znajduje się odpowiednia ilość przestrzeni umożliwiającej chłodzenie, patrz 5.2.2

Chłodzenie, FR4-FR9. Przestrzeń ta jest również niezbędna do wykonywania czynności konserwacyjnych.

Przetwornicę częstotliwości należy zamontować za pomocą śrub i innych elementów dostarczonych wraz z urządzeniem.

5.3.2 Kolejność montażu wolnostojących przetwornic częstotliwości

Poniższe instrukcje dotyczą montażu wolnostojących przetwornic częstotliwości.

Procedura

Upewnij się, że powierzchnia montażu jest wystarczająco płaska.

Sprawdź wymiary przetwornicy częstotliwości, patrz 12.2.4.1 Wymiary dla wariantu wolnostojącego FR10-FR11.

Upewnij się, że wokół przetwornicy znajduje się odpowiednia ilość przestrzeni umożliwiającej chłodzenie, patrz 5.2.3

Chłodzenie wolnostojących przetwornic częstotliwości (FR10-FR11). Przestrzeń ta jest również niezbędna do wykonywania

czynności konserwacyjnych.

Obudowy mają otwory montażowe. W razie potrzeby należy przymocować przetwornicę częstotliwości do ściany.

Montaż jednostki

e30bg078.20

U/T1

V/T2

W/T3

B-

B+/R+

R-

Panel sterujący

Jednostka sterująca

Moduł mocy

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

6 Instalacja elektryczna

6.1 Podłączenia kabli

Kable zasilające należy podłączyć do zacisków L1, L2 i L3. Kable silnika są podłączane do zacisków U, V i W.

Instalacja elektryczna

Ilustracja 13: Główny schemat połączeń

Aby zapewnić zgodność instalacji z wymogami kompatybilności elektromagnetycznej, patrz 6.2 Instalacja zgodna z wymogami

kompatybilności elektromagnetycznej (EMC).

6.1.1 Ogólne wymagania dotyczące kabli

Należy stosować kable o wytrzymałości cieplnej nie mniejszej niż +70°C (158 °F). Wybierając kable i bezpieczniki, należy brać pod uwagę znamionowy prąd wyjściowy przetwornicy. Jego wartość jest podana na tabliczce znamionowej.

Zalecamy dobór kabli i bezpieczników zgodnie ze znamionowym prądem wyjściowym przetwornicy częstotliwości, ponieważ jej prąd wejściowy jest prawie taki sam jak wyjściowy.

Aby zapewnić zgodność instalacji kabli z normami UL, patrz 6.1.2 Normy UL dotyczące okablowania. Jeśli zabezpieczenie przed przekroczeniem temperatury silnika przetwornicy częstotliwości (patrz VACON® Instrukcja aplikacji All in

One) jest używane jako ochrona przed przeciążeniem, należy dobrać kabel zgodnie z tą ochroną. W przypadku większych przetwornic częstotliwości z co najmniej trzema kablami w konfiguracji równoległej należy zastosować osobną ochronę przed przeciążeniem dla każdego kabla.

Niniejsze instrukcje dotyczą wyłącznie procesów, w których jeden silnik jest połączony z przetwornicą częstotliwości jednym kablem. W przypadku pozostałych konfiguracji należy skonsultować się z producentem.

6.1.2 Normy UL dotyczące okablowania

Aby spełnić wymagania UL (Underwriters Laboratories), należy stosować zatwierdzone przez UL przewody miedziane o minimalnej wytrzymałości cieplnej 60°C (140 °F) lub 75°C (167 °F).

Aby zapewnić zgodność z normami, dla przetwornic typu 0170 2 i 0168 5 (FR8) oraz 0261 2, 0261 5, 0300 2 i 0300 5 (FR9) należy stosować kable o wytrzymałości cieplnej +90°C (194°F).

Należy stosować tylko kable klasy 1.

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Przetwornica częstotliwości może być stosowana w obwodzie dostarczającym maksymalnie 100 000 amperów symetrycznej wartości skutecznej prądu i maksymalnie 600 V, jeśli jest wyposażona w bezpieczniki klasy T i J.

Zintegrowane półprzewodnikowe zabezpieczenie przeciwzwarciowe nie zapewnia zabezpieczenia przewodów odgałęzionych. Należy zapewnić zabezpieczenie obwodów odgałęzionych zgodnie z krajowymi przepisami elektrycznymi (National Electric Code) i wszelkimi dodatkowymi lokalnymi regulacjami. Zabezpieczenie obwodów odgałęzionych jest zapewniane wyłącznie przez zastosowanie bezpieczników.

Momenty dokręcania zacisków — patrz 12.6 Momenty dokręcania zacisków.

Instalacja elektryczna

6.1.3 Dobór kabli

Typowe rozmiary i rodzaje kabli używanych z przetwornicami częstotliwości można znaleźć w tabelach w sekcji 12.3.1 Lista doboru

kabli i bezpieczników. Dobierając kable, należy brać pod uwagę lokalne przepisy oraz warunki montażu i dane techniczne kabli.

Pola przekrojów kabli muszą spełniać wymagania określone przez normę IEC60364-5-52.

•

Maksymalna dopuszczalna temperatura otoczenia wynosi +30°C.

•

Maksymalna dopuszczalna temperatura powierzchni kabla wynosi +70°C.

•

Należy stosować wyłącznie kable silnika z koncentrycznym ekranem miedzianym.

•

Maksymalna liczba kabli równoległych wynosi 9.

W przypadku stosowania kabli równoległych należy pamiętać o przestrzeganiu wymogów dotyczących pola przekroju poprzecznego kabla.

Istotne informacje o wymaganiach dotyczących przewodu uziomowego zawiera część 6.3 Uziemienie. Informacje o współczynnikach korekcji dla każdej temperatury są podane w normie IEC60364-5-52.

6.1.4 Dobór kabli, Ameryka Północna

Typowe rozmiary i rodzaje kabli używanych z przetwornicami częstotliwości można znaleźć w tabelach w sekcji 12.3.1 Lista doboru

kabli i bezpieczników. Dobierając kable, należy brać pod uwagę lokalne przepisy oraz warunki montażu i dane techniczne kabli.

Pola przekrojów kabli muszą być zgodne z wymaganiami Krajowego Kodeksu Elektrycznego (National Electric Code, NEC) i Kanadyjskiego Kodeksu Elektrycznego (Canadian Electric Code, CEC).

•

Maksymalna dopuszczalna temperatura otoczenia to +86°F.

•

Maksymalna dopuszczalna temperatura powierzchni kabla wynosi +158°F.

•

Należy stosować wyłącznie kable silnika z koncentrycznym ekranem miedzianym.

•

Maksymalna liczba kabli równoległych wynosi 9.

W przypadku stosowania kabli równoległych należy pamiętać o przestrzeganiu wymogów dotyczących pola przekroju poprzecznego i maksymalnej liczby kabli.

Istotne informacje na temat wymogów dotyczących przewodu uziomowego zawierają kodeksy NEC i CEC. Informacje o współczynniku korekcji dla różnych wartości temperatury znajdują się w instrukcjach do kodeksów NEC i CEC.

6.1.5 Dobór bezpieczników

Zalecamy bezpiecznik typu gG/gL (IEC 60269-1). Napięcie znamionowe bezpiecznika należy dobrać odpowiednio do sieci zasilającej. Należy także uwzględnić lokalne przepisy, warunki montażu i dane techniczne kabli. Nie należy stosować bezpieczników większych niż zalecane.

Linia wejściowa wymaga użycia bezpieczników zewnętrznych celem zapewnienia ochrony przed przeciążeniami i zabezpieczenia przeciwzwarciowego.

Zalecane bezpieczniki wyszukasz w tabelach w części 12.3.1 Lista doboru kabli i bezpieczników. Należy upewnić się, że czas pracy bezpiecznika nie przekracza 0,4 s. Czas pracy uzależniony jest od typu bezpiecznika i impedancji

obwodu zasilania. Informacji o szybciej działających bezpiecznikach należy zasięgnąć bezpośrednio u producenta. Producent może również rekomendować wybrane bezpieczniki z rodzin aR (certyfikowane przez UL, zgodne z normą IEC 60269-4) i gS (zgodne z normą IEC 60269-4).

6.1.6 Zasada topologii modułu mocy

Zasady podłączenia sieci zasilającej i silnika dla podstawowej 6-impulsowej przetwornicy w obudowach o rozmiarach FR4–FR11 przedstawiono w części Ilustracja 14.

FR4-9/FR10/ FR11 0460 6 & 0502 6

FR11 *)

e30bg080.10

Pojedyncze wejście

Pojedyncze wyjście

Podwójne wejście

Obudowy FR11 typu 0460 6 i 0502 6 mają jeden zacisk wejściowy.

Rodzaj kabla

Kategoria C1 i C2,

(1)

Kategoria C3,

(2)

Kategoria C4

(2)

Brak ochrony EMC

(2)

Kabel silnika

Symetryczny przewód silnoprądowy z gęsto splecionym ekranem o niskiej impedancji.

Kabel dla określonego napięcia zasilania.

Symetryczny przewód silnoprądowy z koncentrycznym przewodem ochronnym. Kabel dla określonego napięcia zasilania. Zalecamy kabel NKCABLES/MCMK. Patrz Ilustracja 15.

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Ilustracja 14: Topologia obudów FR4–FR11

Instalacja elektryczna

6.1.7 Kable rezystora hamowania

Przetwornice częstotliwości VACON® NXS/NXP mają zaciski do podłączenia zasilania DC i opcjonalnego zewnętrznego rezystora hamowania. Te zaciski są identyfikowane za pomocą oznaczeń B-, B+/R+ i R-. Podłączenie magistrali DC należy wykonać do zacisków B- i B+, a podłączenie rezystora hamowania — do zacisków R+ i R-. Firma Danfoss zaleca, aby w przypadku rezystora hamowania stosować ekranowany kabel silnika. Zwykły kabel trójfazowy wymaga jedynie dwóch żył przewodzących. Należy pamiętać o konieczności podłączenia każdego z końców ekranu kabla. Zaleca się również wykonanie uziemienia w obrębie 360°, które pozwoli zminimalizować zakłócenia. Trzecie, nieużywane złącze musi zostać uziemione poprzez podłączenie jednego z jego końców do uziemienia.

Listę zalecanych kabli znajdziesz w części 12.3.1 Lista doboru kabli i bezpieczników.

RYZYKO PORAŻENIA PRĄDEM Z KABLI WIELOPRZEWODOWYCH

W przypadku kabla wieloprzewodowego niepodłączone przewody mogą spowodować przypadkowy kontakt z elementem przewodzącym.

Jeśli jest używany kabel wieloprzewodowy, należy odciąć wszystkie przewody, które nie są podłączone.

Rozmiary obudowy FR8 i większe mają opcjonalne połączenie DC. Jeśli wymagane jest podłączanie zewnętrznego rezystora hamowania, należy skorzystać z Instrukcji obsługi rezystora hamowania

VACON®. Patrz także 8.7.8.2 Ustawianie połączenia wewnętrznego rezystora hamowania.

6.2 Instalacja zgodna z wymogami kompatybilności elektromagnetycznej (EMC)

Tabela doboru kabli dla różnych poziomów EMC znajduje się w sekcji Tabela 10. W przypadku poziomów EMC C1 i C2, na obu końcach kabla silnika należy zapewnić uziemienie ekranu w zakresie 360°.

Tabela 10: Zalecenia dotyczące kabli

O S T R Z E Ż E N I E

Rodzaj kabla

Kategoria C1 i C2,

(1)

Kategoria C3,

(2)

Kategoria C4

(2)

Brak ochrony EMC

(2)

Zalecamy kabel NKCABLES / MCCMK, SAB/ÖZCUY lub jego odpowiednik. Patrz Ilustracja 15.

Kabel zasilający

Przewody silnoprądowe do montażu stacjonarnego. Kabel dla określonego napięcia zasilania. Nie musi to być kabel ekranowany. Zalecamy kabel NKCABLES/MCMK.

Przewód sterowniczy

Kabel ekranowany z gęsto splecionym ekranem o niskiej impedancji, np. kabel NKCABLES/ JAMAK lub SAB/ÖZCuY-O.

e30bg079.10

Przewód PE i ekran

Przewody PE

Ekran

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

pierwsze środowisko

drugie środowisko

Definicje poziomów ochrony EMC zawiera norma IEC/EN 61800-3 + A1.

Instalacja elektryczna

Ilustracja 15: Kable z przewodami PE

W przypadku wszystkich rozmiarów obudów w celu spełnienia norm ECM należy pozostawić wartości domyślne częstotliwości przełączania.

W przypadku korzystania z wyłącznika bezpieczeństwa, ochrona EMC musi obejmować kable na całej ich długości. Przetwornica musi spełniać wymagania normy IEC 61000-3-12. W tym celu moc zwarciowa SSC musi wynosić co najmniej 120 R

SCE

w punkcie przyłączenia lokalnej sieci zasilającej do publicznej sieci zasilającej. Należy upewnić się, że przetwornica i silnik zostały podłączone do sieci zasilającej o mocy zwarciowej SSC co najmniej 120 R

. W razie potrzeby należy się skonsultować z dostawcą prądu.

SCE

6.2.1 Instalacja w sieci z uziemionym przewodem fazowym/skrajnym

Uziemienie w sieci trójkąt uziemiony (z uziemionym przewodem fazowym/skrajnym) można stosować dla typów przetwornic (FR4FR9) o wartości znamionowej 3-300 A przy napięciu zasilania 208-240 V oraz 261-730 A przy napięciu zasilania 380-500 V. W tych warunkach poziom ochrony EMC należy zmienić na C4. Patrz instrukcje w rozdziale

Uziemienia w sieci trójkąt uziemiony (z uziemionym przewodem fazowym/skrajnym) nie wolno stosować dla typów przetwornic (FR4-FR8) o wartości znamionowej 3-205 A przy napięciu zasilania 380-500 V lub przy napięciu zasilania 525-690 V.

Uziemienie w sieci trójkąt uziemiony (z uziemionym przewodem fazowym/skrajnym) jest dozwolone dla przetwornic w obudowach FR4-FR9 (napięcie zasilania 208-240 V) do wysokości 3000 m i dla przetwornic w obudowach FR9-FR11 (napięcie zasilania 380-500 V) do wysokości 2000 m.

6.3 Uziemienie

Należy uziemić przetwornicę częstotliwości zgodnie z mającymi zastosowanie normami i dyrektywami.

6.6 Instalacja w układzie IT.

Pole przekroju poprzecznego przewodów fazowych (S) [mm2]

Minimalne pole przekroju poprzecznego przewodu uziemienia ochronnego [mm2]

S ≤ 16

16 < S ≤ 35

35 < S

S/2

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Instalacja elektryczna

O S T R Z E Ż E N I E

USZKODZENIE PRZETWORNICY CZĘSTOTLIWOŚCI Z POWODU NIEWYSTARCZAJĄCEGO UZIEMIENIA

Niezastosowanie przewodu uziemiającego może spowodować uszkodzenie przetwornicy.

Przetwornica częstotliwości musi być zawsze uziemiona za pomocą przewodu uziomowego podłączonego do zacisku uzie-

mienia oznaczonego symbolem PE.

O S T R Z E Ż E N I E

ZAGROŻENIE ZWIĄZANE Z PRĄDEM UPŁYWOWYM

Prądy upływowe przekraczają 3,5 mA. Niewykonanie poprawnego uziemienia przetwornicy częstotliwości może skutkować śmiercią lub poważnymi obrażeniami.

Należy zapewnić poprawne uziemienie urządzenia przez uprawnionego elektryka.

Norma EN 61800-5-1 stanowi, że obwód bezpieczeństwa musi spełniać co najmniej 1 z warunków wymienionych poniżej.

Połączenie musi mieć charakter stały.

•

Przewód uziemienia ochronnego o polu przekroju poprzecznego wynoszącym przynajmniej 10 mm2 dla przewodu miedzianego lub 16 mm2 dla przewodu aluminiowego. LUB

•

W razie przerwania przewodu uziemienia ochronnego musi następować automatyczne odłączanie od sieci zasilającej. LUB

•

Musi istnieć zacisk dodatkowego przewodu uziemienia ochronnego o takim samym polu przekroju poprzecznego jak pierwszy przewód uziemienia ochronnego.

Wartości w tabeli obowiązują wyłącznie wówczas, gdy przewód uziemienia ochronnego jest wykonany z takiego samego metalu jak przewody fazowe. Jeżeli tak nie jest, pole przekroju poprzecznego przewodu uziemienia ochronnego powinno zostać określone w sposób zapewniający przewodność równoważną zastosowaniu tej tabeli.

Pole przekroju poprzecznego każdego przewodu uziemienia ochronnego, który nie stanowi części kabla zasilającego lub osłony kabla, nie może być mniejsze niż:

•

2,5 mm2, jeśli zapewniono ochronę mechaniczną, lub

•

4 mm2 w przypadku braku ochrony mechanicznej. W przypadku urządzeń podłączonych za pomocą kabli elektrycznych należy wykonać taką konfigurację, aby w razie awarii mechanizmu odciążającego naprężenia kabla przewód uziemienia ochronnego w kablu był przerywany jako ostatni.

Należy zawsze przestrzegać lokalnych przepisów dotyczących minimalnego rozmiaru przewodu uziemienia ochronnego.

U W A G A

WADLIWE DZIAŁANIE WYŁĄCZNIKÓW RÓŻNICOWOPRĄDOWYCH

Z powodu dużych prądów pojemnościowych występujących w przetwornicy częstotliwości wyłączniki różnicowoprądowe mogą nie zadziałać prawidłowo.

U W A G A

TESTY WYTRZYMAŁOŚCI NA NAPIĘCIE

Samodzielnie wykonywane testy wytrzymałości na napięcie mogą spowodować uszkodzenie przetwornicy.

Nie wolno testować wytrzymałości na napięcie przetwornicy częstotliwości. Producent już wykonał niezbędne testy.

e30bg082.10

e30bg084.10

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Instalacja elektryczna

O S T R Z E Ż E N I E

RYZYKO PORAŻENIA PRĄDEM Z PRZEWODNIKA UZIEMIENIA OCHRONNEGO

Urządzenie RCD lub RCM typu B należy zamontować po stronie sieci zasilającej.

6.4 Uzyskiwanie dostępu do zacisków i ich położenie

6.4.1 Uzyskiwanie dostępu do zacisków i ich położenie w obudowie FR4/FI4

Poniżej opisano sposób otwierania przetwornicy częstotliwości w celu podłączenia kabli.

Procedura

Otwórz pokrywę przetwornicy częstotliwości.



Wykręć wkręty pokrywy kabli. Zdejmij pokrywę kabli. Nie otwieraj pokrywy modułu mocy.



Zlokalizuj zaciski.

e30bg089.10

Zaciski zasilania

Zaciski rezystora hamowania

Zaciski silnika

Zaciski uziemienia

e30bg083.10

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Instalacja elektryczna

Ilustracja 16: Zaciski w obudowie FR4/FI4

6.4.2 Uzyskiwanie dostępu do zacisków i ich położenie w obudowie FR5

Poniżej opisano sposób otwierania przetwornicy częstotliwości w celu podłączenia kabli.

Procedura

Otwórz pokrywę przetwornicy częstotliwości.



Wykręć wkręty pokrywy kabli. Zdejmij pokrywę kabli. Nie otwieraj pokrywy modułu mocy.

e30bg084.10

FR5

e30bg090.10

Zaciski zasilania

Zaciski rezystora hamowania

Zaciski silnika

Zaciski uziemienia

VACON® NXS/NXP Air-cooled

Instrukcja obsługi



Zlokalizuj zaciski.

Instalacja elektryczna

Ilustracja 17: Zaciski w obudowie FR5

6.4.3 Uzyskiwanie dostępu do zacisków i ich położenie dla obudów FR6/FI6

Poniżej opisano sposób otwierania przetwornicy częstotliwości w celu podłączenia kabli.

Procedura

Otwórz pokrywę przetwornicy częstotliwości.

e30bg083.10

e30bg084.10

VACON® NXS/NXP Air-cooled

Instrukcja obsługi



Wykręć wkręty pokrywy kabli. Zdejmij pokrywę kabli. Nie otwieraj pokrywy modułu mocy.



Instalacja elektryczna

Zlokalizuj zaciski.

FR6

e30bg091.10

Zaciski zasilania

Zaciski rezystora hamowania

Zaciski silnika

Obejma uziemiająca

e30bg083.10

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Instalacja elektryczna

Ilustracja 18: Zaciski w obudowie FR6/FI6

6.4.4 Uzyskiwanie dostępu do zacisków i ich położenie dla obudów FR7/FI7

Poniżej opisano sposób otwierania przetwornicy częstotliwości w celu podłączenia kabli.

Procedura

Otwórz pokrywę przetwornicy częstotliwości.



Wykręć wkręty pokrywy kabli. Zdejmij pokrywę kabli. Nie otwieraj pokrywy modułu mocy.

e30bg084.10

FR7

e30bg092.10

Zaciski zasilania

Zaciski rezystora hamowania

Zaciski silnika

Zaciski uziemienia

VACON® NXS/NXP Air-cooled

Instrukcja obsługi



Zlokalizuj zaciski.

Instalacja elektryczna

Ilustracja 19: Zaciski w obudowie FR7/FI7

6.4.5 Uzyskiwanie dostępu do zacisków i ich położenie dla obudów FR8/FI8

Poniżej opisano sposób otwierania przetwornicy częstotliwości w celu podłączenia kabli.

Procedura

Otwórz pokrywę przetwornicy częstotliwości.

e30bg031.10

e30bg032.10

B-

B+ R+

R-

e30bg076.10

VACON® NXS/NXP Air-cooled

Instrukcja obsługi



Otwórz pokrywę modułu mocy.



Instalacja elektryczna

Zlokalizuj zaciski DC i zaciski rezystora hamowania w górnej części przetwornicy częstotliwości.



Zlokalizuj zaciski.

FR8

e30bg102.10

Zaciski zasilania

Zaciski silnika

Zaciski uziemienia

e30bg075.10

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Instalacja elektryczna

Ilustracja 20: Zaciski w obudowie FR8/FI8

6.4.6 Uzyskiwanie dostępu do zacisków i ich położenie w obudowie FR9

Poniżej opisano sposób otwierania przetwornicy częstotliwości w celu podłączenia kabli.

Procedura

Zdejmij pokrywę kabli.



Zlokalizuj zaciski DC i zaciski rezystora hamowania w górnej części przetwornicy częstotliwości.

B-

B+ R+

R-

e30bg076.10

FR9

e30bg103.10

Zaciski zasilania

Zaciski silnika

Zaciski uziemienia

VACON® NXS/NXP Air-cooled

Instrukcja obsługi



Zlokalizuj zaciski.

Instalacja elektryczna

Ilustracja 21: Zaciski w obudowie FR9

6.4.7 Uzyskiwanie dostępu do zacisków oraz ich rozmieszczenie w obudowie wariantu wolnostojącego FR10

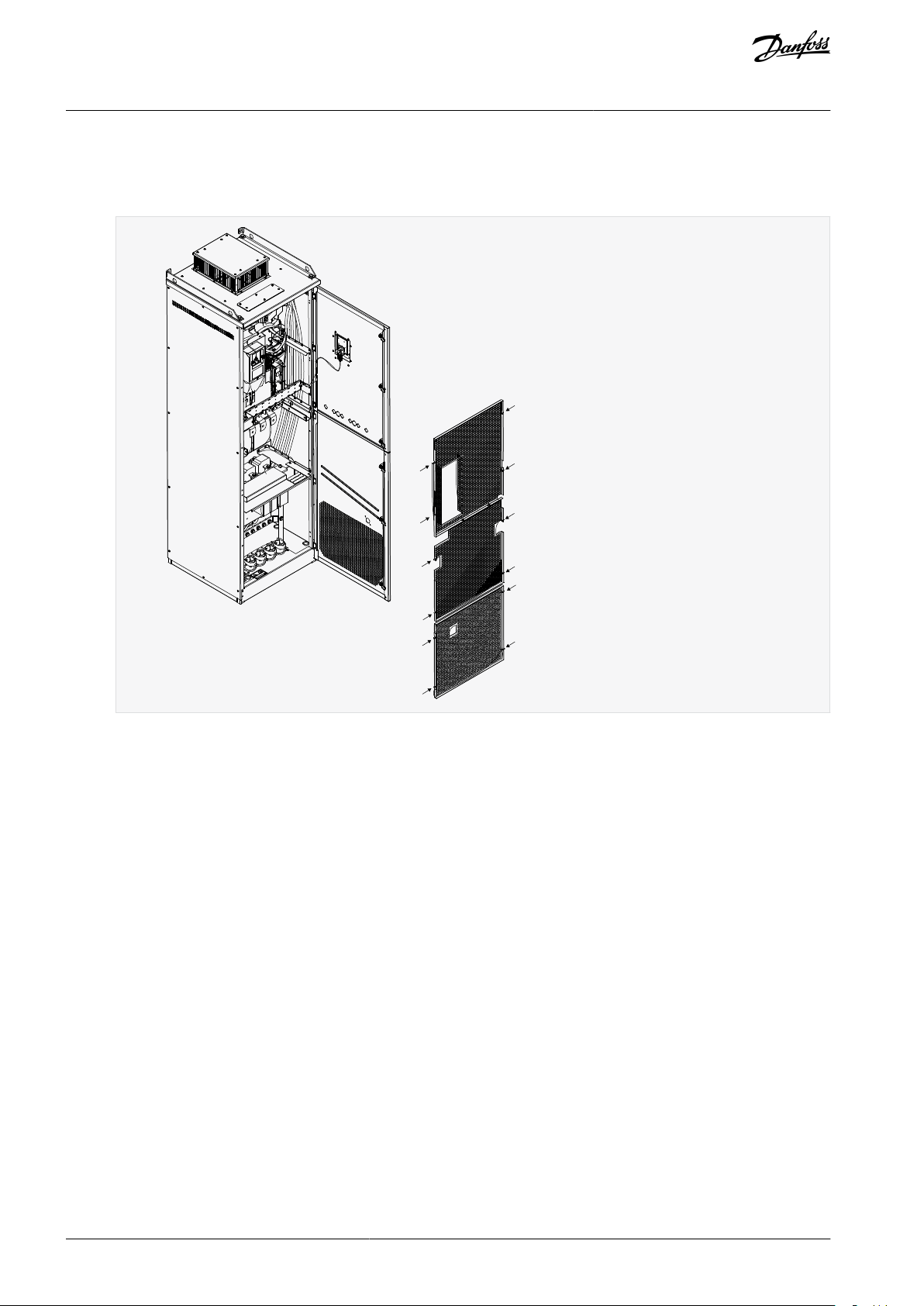

Poniżej opisano sposób otwierania przetwornicy częstotliwości w celu podłączenia kabli.

e30bh771.10

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Procedura

Otwórz drzwi szafy.

Zdjąć osłony zabezpieczające.



Instalacja elektryczna

Zlokalizuj zaciski.

e30bh768.10

B-

R-

B+/ R+

L3L1

Zaciski rezystora hamowania i DC

Zaciski sterowania

Zaciski silnika

Zaciski zasilania

Szynoprzewód uziemienia

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Instalacja elektryczna

Ilustracja 22: Zaciski w wariancie wolnostojącym FR10

6.4.8 Uzyskiwanie dostępu do zacisków oraz ich rozmieszczenie w obudowie wariantu wolnostojącego FR11

Poniżej opisano sposób otwierania przetwornicy częstotliwości w celu podłączenia kabli.

e30bh772.10

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Procedura

Otwórz drzwi szafy.

Zdjąć osłony zabezpieczające.



Instalacja elektryczna

Zlokalizuj zaciski.

e30bh769.10

B-

B+/

R-

R+

U/T1

V/T1

W/T1

1L1

1L2

1L3

2L1

2L2

2L3

Zaciski rezystora hamowania i DC

Zaciski sterowania

Zaciski silnika

Zaciski zasilania 1

Szynoprzewód uziemienia

Zaciski zasilania 2

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Instalacja elektryczna

Ilustracja 23: Zaciski w wariancie wolnostojącym FR11

e30bh770.10

B-

R-

B+ R+

U/T1

W/T3

V/T2

L2 L3

Zaciski rezystora hamowania i DC

Zaciski sterowania

Zaciski silnika

Zaciski zasilania

Szynoprzewód uziemienia

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Instalacja elektryczna

Ilustracja 24: Zaciski w wariancie wolnostojącym FR11, 0460-0502, 690 V

6.5 Instalowanie kabli

Procedura umożliwiająca znalezienie instrukcji instalacji dotyczących odpowiedniego rozmiaru obudowy.

Procedura

Sprawdź wymogi dotyczące długości, odległości i rozmieszczenia kabli zgodnie z instrukcjami opisanymi w części 6.5.1 Do-

datkowe instrukcje dotyczące instalacji kabli.

Postępuj zgodnie z instrukcjami instalacji dla odpowiedniego rozmiaru obudowy. Aby sprawdzić rozmiar obudowy przetwornicy częstotliwości, patrz 3.5 Rozmiary obudów.

•

6.5.2 Instalowanie kabli, FR4-FR6/FI4-FI6

•

6.5.3 Instalowanie kabli, FR7/FI7

Odległość między kablami [m]

Długość kabla ekranowanego [m]

Odległość między kablami [stopy]

Długość kabla ekranowanego [stopy]

0,3

≤ 50

1,0

≤ 164,0

1,0

≤ 300

3,3

≤ 656,1

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

•

6.5.4 Instalowanie kabli, FR8/FI8

•

6.5.5 Instalowanie kabli, FR9

•

6.5.6 Instalowanie kabli, wariant wolnostojący FR10

•

6.5.7 Instalowanie kabli, wariant wolnostojący FR11

Instalacja elektryczna

6.5.1 Dodatkowe instrukcje dotyczące instalacji kabli

•

Przed rozpoczęciem prac należy się upewnić, że żaden z podzespołów przetwornicy częstotliwości nie jest pod napięciem. Należy dokładnie przeczytać ostrzeżenia w sekcji poświęconej bezpieczeństwu.

•

Kable silnika powinny być ułożone w odpowiedniej odległości od wszystkich pozostałych kabli.

•

Kable silnika muszą się krzyżować z innymi kablami pod kątem prostym (90°).

•

Jeśli jest to niemożliwe, należy dopilnować, aby kable silnika nie biegły na długich odcinkach równolegle do innych kabli.

•

Jeśli jednak kable silnika biegną równolegle do innych kabli, należy zastosować minimalne wymagane odstępy (patrz Tabela

11).

•

Podane wielkości dotyczą także odległości między kablami silnika a kablami sygnałowymi innych systemów.

•

Maksymalna długość ekranowanych kabli silnika wynosi 300 m (984 st.) dla przetwornic częstotliwości o mocy większej niż 1,5 kW (2 KM) oraz 100 m (328 st.) dla przetwornic częstotliwości o mocy 0,75 kW-1,5 kW (1-2 KM). Jeśli używane kable silnika są dłuższe, należy skonsultować się z producentem w celu uzyskania dodatkowych informacji.

Każdy kabel równoległy wlicza się do całkowitej długości.

U W A G A

W przypadku używania długich kabli silnika (maks. 100 m (328 st.)) z małymi przetwornicami (≤ 1,5 kW, tj. ≤ 2,01 KM) prąd pojemnościowy występujący na kablu silnika może powodować, że zmierzony prąd silnika będzie większy niż rzeczywisty prąd silnika. Należy to uwzględnić podczas konfigurowania funkcji zabezpieczenia przed utykiem silnika.

•

W razie konieczności wykonania prób izolacji kabli patrz 9.3 Pomiar izolacji kabli i silnika.

Tabela 11: Minimalne odległości między kablami

6.5.2 Instalowanie kabli, FR4-FR6/FI4-FI6

Instrukcje dotyczące instalowania kabli i akcesoriów kabli. Informacje o instalacji kabli zgodnie z zasadami UL można znaleźć w części 6.1.2 Normy UL dotyczące okablowania. Jeśli wymagane jest podłączanie zewnętrznego rezystora hamowania, należy skorzystać z Instrukcji obsługi rezystora hamowania

VACON®. Patrz także 8.7.8.2 Ustawianie połączenia wewnętrznego rezystora hamowania.

Sprawdzić, czy dostarczona przesyłka zawiera wszystkie niezbędne elementy. Do wykonania instalacji niezbędne są akcesoria znajdujące się w torbie z wyposażeniem dodatkowym; patrz 4.1 Sprawdzanie zawartości przesyłki.

Otwórz pokrywy zgodnie z instrukcjami opisanymi w części 6.4.1 Uzyskiwanie dostępu do zacisków i ich położenie w obudowie

FR4/FI4, 6.4.2 Uzyskiwanie dostępu do zacisków i ich położenie w obudowie FR5 lub 6.4.3 Uzyskiwanie dostępu do zacisków i ich położenie dla obudów FR6/FI6.

Procedura

Zdejmij izolację z kabla silnika, kabla zasilającego i kabla rezystora hamowania. Patrz 12.4 Długości zdejmowanej izolacji

kabli.

Przetnij przelotki, aby poprowadzić przez nie kable. Użyj przelotek dostarczonych w torbie z wyposażeniem dodatkowym.

Nie należy przecinać przelotek szerzej, niż jest to wymagane dla używanych kabli.

Jeżeli podczas wkładania kabla przelotki zagną się do wewnątrz, należy pociągnąć za kabel, aby je wyprostować.

e30bg086.10

10 mm

1 2

3 4

e30bh837.10

e30bg085.10

Kabel zasilający

Kabel hamulca elektrycznego

Kabel silnika

VACON® NXS/NXP Air-cooled

Instrukcja obsługi



W celu uzyskania klasy kompatybilności elektromagnetycznej (EMC) C1 i C2, jako alternatywy dla przelotki użyj dławika kablowego EMC.



Instalacja elektryczna

Wsuń kable — zasilania, kabel silnika i opcjonalny kabel hamulca elektrycznego — w otwory płyty wejściowej kabli. Użyj płyty wejściowej kabli dostarczonej w torbie z wyposażeniem dodatkowym.



Ilustracja 25: Poprowadzenie kabli przez płytę wejściową kabli

Wsuń płytę wejściową kabli z podłączonymi kablami do rowka w obudowie przetwornicy. Zamocuj płytę wejściową kabli za pomocą śrub M4x10 znajdujących się w torbie z wyposażeniem dodatkowym.

e30bg088.10

e30bg093.10

VACON® NXS/NXP Air-cooled

Instrukcja obsługi



Podłącz kable. Prawidłowe momenty dokręcania znajdziesz w części 12.6 Momenty dokręcania zacisków.

•

Podłącz przewody fazowe kabla zasilającego i kabla silnika oraz przewody kabla rezystora hamowania do odpowiednich zacisków.

•

FR4/FI4, FR5: Przewód uziomowy każdego kabla zamocuj przy użyciu zacisku uziemienia. Użyj zacisków uziemienia znajdujących się w torbie z wyposażeniem dodatkowym.

•

FR6/FI6: Przewód uziomowy każdego kabla zamocuj przy użyciu obejmy uziemiającej dla przewodu uziomowego. Użyj obejm uziemiających i śrub dostarczonych w torbie z wyposażeniem dodatkowym.

Instalacja elektryczna

Upewnij się, że przewód uziomowy jest podłączony do silnika i zacisków oznaczonych symbolem uziemienia.

•

W przypadku obudów FR4/FI4 i FR5: Wymagane są dwa przewody ochronne w celu zapewnienia zgodności z normą IEC/EN 61800-5-1. Patrz 6.3 Uziemienie.

•

Jeśli potrzebne jest podwójne uziemienie, użyj zacisku uziemienia znajdującego się pod przetwornicą. Użyj śruby M5 i dokręć ją momentem 2,0 Nm (17,7 funtocali).

Zamocuj pokrywę kabli 12.5 Momenty dokręcania śrub pokrywy.

Przymocuj obejmy uziemiające dla przewodu sterowniczego za pomocą trzech śrub M4x16 dostarczonych w torbie z wyposażeniem dodatkowym. Zaciski te służą do uziemienia przewodów sterowniczych. Podłącz przewody sterownicze.

e30bg070.10

e30bg086.10

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Instalacja elektryczna



Ilustracja 26: FR4-FR6/FI4-FI6

10.

Zamocuj pokrywę przetwornicy częstotliwości. Momenty dokręcania śrub — patrz 12.5 Momenty dokręcania śrub pokrywy. Upewnij się, że przewody sterownicze ani kable przetwornicy częstotliwości nie zostały przytrzaśnięte między obudową a pokrywą kabli.

6.5.3 Instalowanie kabli, FR7/FI7

VACON®. Patrz także 8.7.8.2 Ustawianie połączenia wewnętrznego rezystora hamowania.

Otworzyć pokrywy postępując zgodnie z instrukcjami opisanymi w części 6.4.4 Uzyskiwanie dostępu do zacisków i ich położenie dla

obudów FR7/FI7.

Procedura

Zdejmij izolację z kabla silnika, kabla zasilającego i kabla rezystora hamowania. Patrz 12.4 Długości zdejmowanej izolacji

kabli.

Przetnij przelotki, aby poprowadzić przez nie kable. Użyj przelotek dostarczonych w torbie z wyposażeniem dodatkowym.

Nie należy przecinać przelotek szerzej, niż jest to wymagane dla używanych kabli.

Jeżeli podczas wkładania kabla przelotki zagną się do wewnątrz, należy pociągnąć za kabel, aby je wyprostować.



W celu uzyskania klasy kompatybilności elektromagnetycznej (EMC) C2, jako alternatywy dla przelotki użyj dławika kablowego EMC.

10 mm

1 2

3 4

e30bh837.10

e30bg085.10

Kabel zasilający

Kabel hamulca elektrycznego

Kabel silnika

e30bg088.10

VACON® NXS/NXP Air-cooled

Instrukcja obsługi



Instalacja elektryczna

Ilustracja 27: Poprowadzenie kabli przez płytę wejściową kabli



Podłącz kable. Prawidłowe momenty dokręcania znajdziesz w części 12.6 Momenty dokręcania zacisków.

•

Podłącz przewody fazowe kabla zasilającego i kabla silnika oraz przewody kabla rezystora hamowania do odpowiednich zacisków.

e30bg093.10

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

•

Przewód uziomowy każdego kabla zamocuj przy użyciu obejmy uziemiającej.

Upewnij się, że przewód uziomowy jest podłączony do silnika i zacisków oznaczonych symbolem uziemienia.

•

Jeśli potrzebne jest podwójne uziemienie, użyj zacisku uziemienia znajdującego się pod przetwornicą. Użyj śruby M5 i dokręć ją momentem 2,0 Nm (17,7 funtocali).

Instalacja elektryczna

Zamocuj pokrywę kabli 12.5 Momenty dokręcania śrub pokrywy.

e30bg073.10

Standard

PROFIBUS

VACON® NXS/NXP Air-cooled

Instrukcja obsługi



Instalacja elektryczna

Ilustracja 28: FR7/FI7

10.

6.5.4 Instalowanie kabli, FR8/FI8

VACON®. Patrz także 8.7.8.2 Ustawianie połączenia wewnętrznego rezystora hamowania.

Otworzyć pokrywy postępując zgodnie z instrukcjami opisanymi w części 6.4.5 Uzyskiwanie dostępu do zacisków i ich położenie dla

obudów FR8/FI8.

Procedura

Zdejmij izolację z kabla silnika, kabla zasilającego i kabla rezystora hamowania. Patrz 12.4 Długości zdejmowanej izolacji

kabli

e30bh277.10

e30bh278.10

e30bg077.10

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Przetnij przelotki, aby poprowadzić przez nie kable. Użyj przelotek dostarczonych w torbie z wyposażeniem dodatkowym.

Nie należy przecinać przelotek szerzej, niż jest to wymagane dla używanych kabli.

Jeżeli podczas wkładania kabla przelotki zagną się do wewnątrz, należy pociągnąć za kabel, aby je wyprostować.

W zależności od preferencji, istnieje możliwość użycia dławika.

Instalacja elektryczna

Ilustracja 29: Docinanie przelotki IP54



Zamocuj przelotkę z kablem w taki sposób, aby obudowa przetwornicy weszła do rowka w przelotce.

•

W przypadku klasy ochrony IP54 (UL Typ 12) połączenie pomiędzy przelotką i kablem musi być szczelne. Dlatego pierwszą część kabla wyprowadź z przelotki prosto.

•

Jeśli nie jest to możliwe, uszczelnij połączenie za pomocą taśmy izolacyjnej lub wiązania do kabli.



Podłącz kable. Prawidłowe momenty dokręcania znajdziesz w części 12.6 Momenty dokręcania zacisków.

e30bg104.20

Obejma uziemiająca

Odsłonięty ekran

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

•

Podłącz przewody fazowe kabla zasilającego i kabla silnika do odpowiednich zacisków. Jeśli jest używany kabel rezystora hamowania, podłącz jego przewody do właściwych zacisków.

•

Podłącz przewody uziomowe wszystkich kabli do zacisków uziemienia za pomocą obejm uziemiających przeznaczonych dla przewodu uziomowego.

W celu wykonania połączenia 360° z obejmą uziemiającą dla ekranu kabla, odsłoń ekrany kabli silnika.



Instalacja elektryczna

Zamocuj płytę wejściową kabli i pokrywę kabli. Momenty dokręcania śrub — patrz 12.5 Momenty dokręcania śrub pokrywy. Upewnij się, że przewody sterownicze ani kable przetwornicy częstotliwości nie zostały przytrzaśnięte między obudową a pokrywą kabli.

Dodatkowe momenty dokręcania:

•

płyta wejściowa kabli silnika: 2,4 Nm

•

płyta wejściowa kabli przewodów sterowniczych: 0,8 Nm

•

o słona zasilania DC: 2,4 Nm

Za pomocą śrub M4x16 przykręć obejmy uziemiające dla przewodów sterowniczych na poziomie uziemienia. Użyj zacisków dostarczonych w torbie z wyposażeniem dodatkowym. Zaciski te służą do uziemienia przewodów sterowniczych. Podłącz przewody sterownicze.

e30bg074.10

Standard

PROFIBUS

VACON® NXS/NXP Air-cooled

Instrukcja obsługi



Instalacja elektryczna

Ilustracja 30: FR8/FI8

Zamocuj pokrywę przetwornicy częstotliwości. Momenty dokręcania śrub — patrz 12.5 Momenty dokręcania śrub pokrywy.

6.5.5 Instalowanie kabli, FR9

Poniżej znajdują się instrukcje dotyczące instalowania kabli. Informacje o instalacji kabli zgodnie z zasadami UL można znaleźć w części 6.1.2 Normy UL dotyczące okablowania. Jeśli wymagane jest podłączanie zewnętrznego rezystora hamowania, należy skorzystać z Instrukcji obsługi rezystora hamowania

VACON®. Patrz także 8.7.8.2 Ustawianie połączenia wewnętrznego rezystora hamowania.

Sprawdzić, czy dostarczona przesyłka zawiera wszystkie niezbędne elementy. Otworzyć pokrywy postępując zgodnie z instrukcjami opisanymi w części 6.4.6 Uzyskiwanie dostępu do zacisków i ich położenie w

obudowie FR9.

Procedura

Zdejmij izolację z kabla silnika, kabla zasilającego i kabla rezystora hamowania. Patrz 12.4 Długości zdejmowanej izolacji

kabli

Przetnij przelotki, aby poprowadzić przez nie kable.

Nie należy przecinać przelotek szerzej, niż jest to wymagane dla używanych kabli.

Jeżeli podczas wkładania kabla przelotki zagną się do wewnątrz, należy pociągnąć za kabel, aby je wyprostować.

W zależności od preferencji, istnieje możliwość użycia dławika.

e30bh277.10

e30bh278.10

e30bg077.10

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Ilustracja 31: Docinanie przelotki IP54



Instalacja elektryczna

Zamocuj przelotkę z kablem w taki sposób, aby obudowa przetwornicy weszła do rowka w przelotce.

•

W przypadku klasy ochrony IP54 (UL Typ 12) połączenie pomiędzy przelotką i kablem musi być szczelne. Dlatego pierwszą część kabla wyprowadź z przelotki prosto.

•

Jeśli nie jest to możliwe, uszczelnij połączenie za pomocą taśmy izolacyjnej lub wiązania do kabli.



Podłącz kable. Prawidłowe momenty dokręcania zawiera tabela w części 12.6 Momenty dokręcania zacisków.

•

Podłącz przewody fazowe kabla zasilającego i kabla silnika do odpowiednich zacisków. Jeśli jest używany kabel rezystora hamowania, podłącz jego przewody do właściwych zacisków.

•

Podłącz przewody uziomowe wszystkich kabli do zacisków uziemienia za pomocą obejm uziemiających przeznaczonych dla przewodu uziomowego.

e30bg104.20

Obejma uziemiająca

Odsłonięty ekran

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

W celu wykonania połączenia 360° z obejmą uziemiającą dla ekranu kabla, odsłoń ekrany kabli silnika.



Instalacja elektryczna

e30bg074.10

Standard

PROFIBUS

VACON® NXS/NXP Air-cooled

Instrukcja obsługi



Instalacja elektryczna

Ilustracja 32: FR9

6.5.6 Instalowanie kabli, wariant wolnostojący FR10

VACON®. Patrz także 8.7.8.2 Ustawianie połączenia wewnętrznego rezystora hamowania.

Sprawdzić, czy dostarczona przesyłka zawiera wszystkie niezbędne elementy. Otworzyć pokrywy postępując zgodnie z instrukcjami opisanymi w części 6.4.7 Uzyskiwanie dostępu do zacisków oraz ich roz-

mieszczenie w obudowie wariantu wolnostojącego FR10.

Procedura

Przetnij przelotki, aby poprowadzić przez nie kable.

Nie należy przecinać przelotek szerzej, niż jest to wymagane dla używanych kabli.

Jeżeli podczas wkładania kabla przelotki zagną się do wewnątrz, należy pociągnąć za kabel, aby je wyprostować.

W zależności od preferencji, istnieje możliwość użycia dławika.

e30bh278.10

e30bg077.10

e30bh781.10

e30bh780.10

VACON® NXS/NXP Air-cooled

Instrukcja obsługi



Zamocuj przelotkę z kablem w taki sposób, aby obudowa przetwornicy weszła do rowka w przelotce.

•

W przypadku klasy ochrony IP54 (UL Typ 12) połączenie pomiędzy przelotką i kablem musi być szczelne. Dlatego pierwszą część kabla wyprowadź z przelotki prosto.

•

Jeśli nie jest to możliwe, uszczelnij połączenie za pomocą taśmy izolacyjnej lub wiązania do kabli.



Instalacja elektryczna

W celu wykonania połączenia 360° z obejmą uziemiającą dla ekranu kabla, odsłoń ekrany kabli silnika.



Podłącz kable. Prawidłowe momenty dokręcania zawiera tabela w części 12.6 Momenty dokręcania zacisków.

Podłącz kable zasilania i silnika. W celu wykonania tego przyłączenia użyj szynoprzewodu.



e30bh764.10

Jednostka sterująca

Prowadzenie kabli

Uziemienie

Opcje wejść okablowania

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Podłącz przewody sterownicze.



Instalacja elektryczna

Podłącz przewody uziomowe wszystkich kabli do zacisków uziemienia za pomocą obejm uziemiających przeznaczonych dla przewodu uziomowego.

e30bh775.10

Kable silnika

PE/uziemienie

Kable zasilające

Uziemienie 360°

Przewody sterownicze

VACON® NXS/NXP Air-cooled

Instrukcja obsługi



Instalacja elektryczna

Zamocuj zacisk kablowy.

e30bh778.10

e30bh278.10

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Instalacja elektryczna



Załóż pokrywy zabezpieczające. Momenty dokręcania śrub — patrz 12.5 Momenty dokręcania śrub pokrywy. Upewnij się, że przewody sterownicze ani kable przetwornicy częstotliwości nie zostały przytrzaśnięte między obudową a pokrywami zabezpieczającymi.

Zamknij drzwi szafy.

6.5.7 Instalowanie kabli, wariant wolnostojący FR11

VACON®. Patrz także 8.7.8.2 Ustawianie połączenia wewnętrznego rezystora hamowania.

Sprawdzić, czy dostarczona przesyłka zawiera wszystkie niezbędne elementy. Otworzyć pokrywy postępując zgodnie z instrukcjami opisanymi w części 6.4.8 Uzyskiwanie dostępu do zacisków oraz ich roz-

mieszczenie w obudowie wariantu wolnostojącego FR11.

Procedura

Przetnij przelotki, aby poprowadzić przez nie kable.

Nie należy przecinać przelotek szerzej, niż jest to wymagane dla używanych kabli.

Jeżeli podczas wkładania kabla przelotki zagną się do wewnątrz, należy pociągnąć za kabel, aby je wyprostować.

W zależności od preferencji, istnieje możliwość użycia dławika.



Zamocuj przelotkę z kablem w taki sposób, aby obudowa przetwornicy weszła do rowka w przelotce.

e30bg077.10

e30bh781.10

e30bh780.10

VACON® NXS/NXP Air-cooled

Instrukcja obsługi



W celu wykonania połączenia 360° z obejmą uziemiającą dla ekranu kabla, odsłoń ekrany kabli silnika.



Instalacja elektryczna

Podłącz kable. Prawidłowe momenty dokręcania zawiera tabela w części 12.6 Momenty dokręcania zacisków.

Podłącz kable zasilania i silnika. W celu wykonania tego przyłączenia użyj szynoprzewodu.



Podłącz przewody sterownicze.

e30bh765.10

Jednostka sterująca

Prowadzenie kabli

Uziemienie

Opcje wejść okablowania

VACON® NXS/NXP Air-cooled

Instrukcja obsługi



Instalacja elektryczna

Podłącz przewody uziomowe wszystkich kabli do zacisków uziemienia za pomocą obejm uziemiających przeznaczonych dla przewodu uziomowego.



e30bh776.10

Kable silnika

PE/uziemienie

Kable zasilające

Uziemienie 360°

Przewody sterownicze

VACON® NXS/NXP Air-cooled

Instrukcja obsługi



Instalacja elektryczna

Ilustracja 33: Wariant wolnostojący FR11

e30bh777.10

Kable silnika

PE/uziemienie

Kable zasilające

Uziemienie 360°

Przewody sterownicze

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Instalacja elektryczna

Ilustracja 34: Wariant wolnostojący FR11, 0460-0502, 690 V

Zamocuj zacisk kablowy.

e30bh779.10

VACON® NXS/NXP Air-cooled

Instrukcja obsługi



Zamknij drzwi szafy.

Instalacja elektryczna

6.6 Instalacja w układzie IT

Jeśli sieć zasilająca jest siecią IT (uziemioną przez impedancję), przetwornica częstotliwości musi posiadać poziom ochrony EMC C4. Jeśli przetwornica ma poziom ochrony EMC C2, trzeba go zmienić na C4 Patrz instrukcje zawarte w części:

•

6.6.1 Instalowanie przetwornicy częstotliwości w układzie IT, FR4-FR6

•

6.6.2 Instalowanie przetwornicy częstotliwości w układzie IT, FR7

•

6.6.3 Instalowanie przetwornicy częstotliwości w układzie IT, FR8-FR11

Odpowiednie poziomy EMC w przetwornicach częstotliwości VACON® można znaleźć w sekcji 3.4 Opis kodu typu.

O S T R Z E Ż E N I E

RYZYKO PORAŻENIA PRĄDEM Z PODZESPOŁÓW

Kiedy przetwornica jest podłączona do zasilania, jej podzespoły są pod napięciem.

Nie wolno dokonywać żadnych zmian w przetwornicy częstotliwości, gdy jest ona podłączona do sieci zasilającej.

U W A G A

USZKODZENIE PRZETWORNICY CZĘSTOTLIWOŚCI SPOWODOWANE NIEPRAWIDŁOWYM POZIOMEM EMC

Wymagania dotyczące poziomu EMC dla przetwornicy częstotliwości zależą od środowiska instalacji. Niewłaściwy poziom EMC może spowodować uszkodzenie przetwornicy.

Przed podłączeniem przetwornicy częstotliwości do sieci zasilającej należy się upewnić, że poziom EMC przetwornicy jest

poprawny dla tej sieci.

6.6.1 Instalowanie przetwornicy częstotliwości w układzie IT, FR4-FR6

Instrukcje dotyczące zmiany poziomu ochrony EMC przetwornicy częstotliwości na C4.

Linki powiązane

•

Opis kodu typu

FR4

e30bg094.10

FR5

e30bg095.10

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Wykonując czynności opisane w części 6.4.1 Uzyskiwanie dostępu do zacisków i ich położenie w obudowie FR4/FI4, 6.4.2 Uzyskiwa-

nie dostępu do zacisków i ich położenie w obudowie FR5 lub 6.4.3 Uzyskiwanie dostępu do zacisków i ich położenie dla obudów FR6/FI6, otwórz pokrywę przetwornicy częstotliwości, a następnie zdejmij pokrywę kabli.

Procedura

Wykręć śruby EMC.

Instalacja elektryczna



Ilustracja 35: FR4

Ilustracja 36: FR5

FR6

e30bg096.10

e30bg472.10

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Instalacja elektryczna

Ilustracja 37: FR6

W przypadku obudowy FR4 wymontuj jednostkę sterującą.

Obok zacisków znajduje się naklejka przypominająca o konieczności usunięcia zworki X10-1, jeśli przetwornica częstotliwości tego wymaga. Jeśli nie ma naklejki, przejdź do kroku 4.



Usuń zworkę X10-1.

e30bg473.10

e30bg097.10

VACON® NXS/NXP Air-cooled

Instrukcja obsługi



Zamknij pokrywę przetwornicy częstotliwości. Momenty dokręcania śrub — patrz 12.5 Momenty dokręcania śrub pokrywy.

Po wprowadzeniu tej zmiany zaznacz pole obok pozycji „EMC Level modified” (Zmieniono poziom EMC) i zapisz datę na etykiecie „product modified” (patrz 4.4 Korzystanie z etykiety modyfikacji produktu („Product modified”)). Jeśli przetwornica nie posiada jeszcze takiej etykiety, przymocuj ją obok tabliczki znamionowej.

Instalacja elektryczna

6.6.2 Instalowanie przetwornicy częstotliwości w układzie IT, FR7

Instrukcje dotyczące zmiany poziomu ochrony EMC przetwornicy częstotliwości na C4.

Otwórz pokrywę przetwornicy częstotliwości i zdejmij pokrywę kabli zgodnie z instrukcjami podanymi w procedurze 6.4.4 Uzyski-

wanie dostępu do zacisków i ich położenie dla obudów FR7/FI7.

Procedura

Otwórz pokrywę modułu mocy przetwornicy częstotliwości.



Wykręć śruby EMC.

e30bg098.10

e30bg099.10

VACON® NXS/NXP Air-cooled

Instrukcja obsługi



Wykręć śrubę i zastąp ją plastikową śrubą M4.

Instalacja elektryczna



Odetnij przewody trzech kondensatorów.

e30gb100.10

e30bg101.10

VACON® NXS/NXP Air-cooled

Instrukcja obsługi



Wykręć śrubę i usuń zespół kondensatorów.

Instalacja elektryczna



Zamknij pokrywę przetwornicy częstotliwości. Momenty dokręcania śrub — patrz 12.5 Momenty dokręcania śrub pokrywy.

Po dokonaniu tej zmiany zaznacz pozycję „EMC Level modified” (Zmieniono poziom EMC) i zapisz datę na etykiecie modyfikacji produktu (patrz 4.4 Korzystanie z etykiety modyfikacji produktu („Product modified”)). Jeśli na przetwornicy jeszcze nie ma tej etykiety, przymocuj ją obok tabliczki znamionowej.

U W A G A

W przypadku rozmiaru obudowy FR7 tylko autoryzowany pracownik serwisu VACON® może zmienić poziom EMC z powrotem na C2.

6.6.3 Instalowanie przetwornicy częstotliwości w układzie IT, FR8-FR11

Klasę ochrony EMC przetwornic VACON® NXS/NXP w obudowach FR8-FR11 może zmienić jedynie autoryzowany pracownik serwisowy VACON®.

e30bh782.10

Gniazdo A; OPTA1

Gniazdo B; OPTA2

Gniazdo C; OPTA3

Gniazdo D; karty opcji

Gniazdo E; karty opcji

Zaciski sterowania

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Jedn.Steruj.

7 Jedn.Steruj.

7.1 Podzespoły jednostki sterującej

Jednostka sterująca NXP, dzięki opcjom i możliwości programowania, zapewnia swobodę w zakresie tworzenia zaawansowanych funkcji. Pełną listę funkcji znajdziesz w przewodniku po produktach i instrukcji aplikacji.

Jednostka sterująca przetwornicy częstotliwości zawiera obwód sterujący oraz karty dodatkowe (patrz Ilustracja 38) połączone z pięcioma gniazdami (A do E) obwodu sterującego. Obwód sterujący jest podłączony do modułu mocy za pomocą złącza D lub kabli światłowodowych (FR9-FR11).

Ilustracja 38: Gniazda podstawowe i gniazda opcji na obwodzie sterującym

Jednostka sterująca dostarczonej przetwornicy częstotliwości zawiera standardowy interfejs sterowania. Jeśli zamówienie obejmowało opcje specjalne, również one będą już podłączone do przetwornicy. Na następnych stronach znajdują się informacje o zaciskach oraz przykładowe ogólne schematy okablowania. Kod typu informuje o kartach we/wy zainstalowanych fabrycznie. Więcej informacji o kartach opcji można znaleźć w instrukcji obsługi kart we/wy VACON® NX.

Podstawowa karta OPTA1 ma 20 zacisków sterowania, a karta przekaźnikowa — 6 lub 7. Standardowe podłączenia jednostki sterującej oraz opisy sygnałów znajdują się w części 7.3.2 Zaciski sterowania na karcie OPTA1.

Instrukcje dotyczące sposobu instalacji jednostki sterującej niedołączonej do modułu mocy zawiera Instrukcja instalacji przetwornic częstotliwości VACON® NXP IP00.

7.2 Napięcie sterujące (+24 V/EXT +24 V)

Przetwornica może być używana z zewnętrznym źródłem zasilania o następujących właściwościach: +24 V DC ±10%, minimum 1000 mA. Służy ono do zewnętrznego załączania zasilania obwodu sterującego oraz karty podstawowej i kart opcji. Wejścia i wyjścia analogowe na karcie OPTA1 nie działają, kiedy do jednostki sterującej jest dostarczane tylko zasilanie +24 V.

e30bg012.10

PE/GND

-G1

Ext +24VDC

Zasilanie

-F1

#6 #7 #6 #7 #6 #7 #6 #7 #6 #7 #6 #7

-F2 1A

gG/

Klasa CC

-Q1 3A

-Q2 3A

-Q3 3A

-Q4 3A

-Q5 3A

-Q6 3A

-F3 1A

gG/

Klasa CC

-F4 1A

gG/

Klasa CC

-F5 1A

gG/

Klasa CC

-F6 1A

gG/

Klasa CC

-F7 1A

gG/

Klasa CC

Zacisk

Śruba zacisku

Moment dokręcania w Nm (funtocalach).

Zaciski przekaźnikowe i zaciski termistora

0,5 (4,5)

Inne zaciski

M2.6

0,2 (1,8)

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Jedn.Steruj.

Zewnętrzne źródło zasilania należy podłączyć do jednego z dwóch zacisków dwukierunkowych (nr 6 lub nr 12). Szczegółowe informacje można znaleźć w instrukcji kart opcji oraz instrukcji obsługi kart we/wy VACON® NX. Po podłączeniu tego napięcia jednostka sterująca pozostaje włączona i można ustawić parametry. Jeśli przetwornica nie jest podłączona do sieci zasilającej, funkcje wykonywania pomiarów w obwodzie głównym (np. napięcia obwodu pośredniego DC i temperatury modułu) są niedostępne.

U W A G A

Jeśli przetwornica częstotliwości zasilana jest z zewnętrznego źródła zasilania 24 V DC, na zacisku nr 6 (lub nr 12) należy zastosować diodę, co pozwoli uniknąć przepływ prądu w kierunku przeciwnym. Na linii zasilającej 24 V DC dla każdej przetwornicy częstotliwości należy zastosować bezpiecznik 1 A. Maksymalny pobór prądu z zasilania zewnętrznego dla każdej przetwornicy wynosi 1 A.

Ilustracja 39: Połączenie równoległe wejść 24 V dla wielu przetwornic częstotliwości

U W A G A

Uziemienie we/wy jednostki sterującej nie jest izolowane od uziemienia ochronnego obudowy. W instalacji należy uwzględnić różnice potencjału między punktami uziemienia. Zalecamy stosowanie izolacji galwanicznej w obwodach we/wy i 24 V.

7.3 Okablowanie jednostki sterującej

7.3.1 Dobór przewodów sterowniczych

Jako przewody sterownicze należy zastosować ekranowane kable wielożyłowe o polu przekroju poprzecznego co najmniej 0,5 mm (20 AWG). Więcej informacji na temat rodzajów kabli zawiera tabela Tabela 10. Maksymalny przekrój poprzeczny przewodów do zacisków wynosi 2,5 mm2 (14 AWG) dla zacisków karty przekaźnikowej oraz 1,5 mm2 (16 AWG) dla pozostałych zacisków.

Tabela 12: Momenty dokręcania dla przewodów sterowniczych

e30bg013.10

Maks. Uin = 48 VDC Maksymalny prąd = 50 mA

wejście analogowe, napięciowe lub prądowe

18–30 V = 1

Ri = min. 5 kΩ

18–30 V = 1

Ri = min. 5 kΩ

Sterowanie potencjometrem,

1‒10 kΩ

Wejście cyfr. 3

Wejście cyfr. 2

Wejście cyfr. 6

Wejście cyfr. 5

Wejście cyfr. 4

Wejście cyfr. 1

Identycznie jak w przypadku zacisku nr 6

AO1+

Masa dla WE/WY

Wyj. nap. sterującego

wspólny dla wyj. analog.

sygnał analog. (+wyjście)

Wspólny dla wejść grupy B (DIN4–DIN6)

wspólny dla wejść analog.

wspólny dla wejść analogowych

Masa dla WE/WY

Pomocnicze napięcie 24 V

Wyjście napięcia zadającego

+24 V

GND / AI2-

AI2+

GND / AI1-

AI1+

+10 V

ref

OpisSygna#Zacisk

Standardowa karta we/wy

CMB

CMA

DIN6

DIN5

DIN4

DIN3

DIN2

DIN1

GND

+24 V

DO1

AO1–

Wyj. z otwartym kolektorem

Zakres sygnału wyjściowego: Prąd 0(4)-20 mA, RL maks. 500 Ω lub napięcie 0–10 V, RL > 1kΩ, wybór w bloku zworek X6 (*)

Muszą być podłączone do GND lub 24 V zac. We/Wy lub do zewn. 24 V lub GND, wybór w bloku zworek X3 (*)

Identycznie jak w przypadku zacisku nr 7

Masa dla wejść/wyjść zad. oraz sterujących

maksymalny prąd: 10 mA

Wspólny dla wejść grupy A (DIN1–DIN3)

Wejścia cyfrowe mogą być odłączone od masy (*)

Wybór V/mA w bloku zworek X1 (*) 0...+10 V (Ri = 200 kΩ) (-10V...+10V kontr. Joystick, wyb. w bloku zworek) 0-20 mA (Ri = 250 Ω)

Wejście różnicowe w razie braku połączenia z masą Dop. ±20 V nap. trybu wspólnego wzg. zacisku GND

±15%, maks. 250 mA (wszystkie karty) 150 mA (z pojedynczej karty) Można też użyć jako zewnętrzne zasilanie awaryjne jednostki sterującej (i szyny)

Patrz rysunek w części 7.3.2.2 Ustawienia zworek na podstawowej karcie OPTA1

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Jedn.Steruj.

7.3.2 Zaciski sterowania na karcie OPTA1

Na ilustracji poniżej przedstawiono podstawowy opis zacisków karty we/wy. Więcej informacji można znaleźć w sekcji 7.3.2.2 Usta-

wienia zworek na podstawowej karcie OPTA1. Więcej informacji na temat zacisków sterowania zawiera Instrukcja aplikacji All in One

VACON®.

Ilustracja 40: Sygnały zacisków sterowania na karcie OPTA1

Wartości zadane parametrów dla we/wy na panelu sterującym i w narzędziu NCDrive: An.IN:A.1, An.IN:A.2, DigIN:A.1, DigIN:A.2, DigIN:A.3, DigIN:A.4, DigIN:A.5, DigIN:A.6, AnOUT:A.1 i DigOUT:A.1.

Używanie wyjścia napięcia sterującego +24 V/EXT+24 V:

•

podłączyć przewody napięcia sterującego +24 V do wejść cyfrowych za pośrednictwem zewnętrznego przełącznika LUB

•

użyć napięcia sterującego do załączania zasilania urządzeń zewnętrznych, takich jak enkodery i przekaźniki pomocnicze.

Określone całkowite obciążenie na wszystkich dostępnych zaciskach wyjściowych +24 V/EXT+24 V nie może przekroczyć 250 mA. Maksymalne obciążenie na wyjściu +24 V/EXT+24 V każdej karty wynosi 150 mA. Jeśli na karcie znajduje się wyjście +24 V/EXT+24 V,

jest ono lokalnie zabezpieczone przed zwarciem. W razie wystąpienia zwarcia na jednym z wyjść +24 V/ EXT+24 V pozostałe będą nadal zasilane dzięki zabezpieczeniu lokalnemu.

e30bg014.10

Maks. 150 mA

Wyjście +24 V

Maks. 250 mA

A B

e30bg015.10

DIN1

+24V

GND

DIN2

DIN3

CMA

+24V

GND

DIN1

DIN2

DIN3

CMA

Logika dodatnia (sygnałem aktywnym jest +24 V) = wejście jest aktywne, kiedy przełącznik jest zamknięty.

Logika ujemna (sygnałem aktywnym jest 0 V) = wejście jest aktywne, kiedy przełącznik jest zamknięty. Zworkę X3 należy ustawić w położeniu „wejścia CMA/CMB odizolowane od uziemienia”.

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Ilustracja 41: Maksymalne obciążenie na wyjściu +24 V/EXT+24 V

Jedn.Steruj.

7.3.2.1 Inwersja sygnału na wejściu cyfrowym

Poziom sygnału aktywnego jest inny, gdy wejścia wspólne CMA i CMB (zaciski 11 i 17) są podłączone do napięcia +24 V lub do uziemienia (0 V).

Napięcie sterujące 24 V i uziemienie dla wejść cyfrowych i wejść wspólnej masy (CMA, CMB) może być wewnętrzne lub zewnętrzne.

Ilustracja 42: Logika dodatnia/ujemna

Linki powiązane

•

Ustawienia zworek na podstawowej karcie OPTA1

e30bg016.10

ABCDABC

ABC

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Jedn.Steruj.

7.3.2.2 Ustawienia zworek na podstawowej karcie OPTA1

Funkcje przetwornicy częstotliwości można zmienić, aby zapewnić lepszą zgodność z lokalnymi wymogami. W tym celu należy zmienić położenie zworek na karcie OPTA1. Ustawienie zworek określa typ sygnału wejść analogowych i cyfrowych. Zmiana zawartości sygnału wejścia/wyjścia analogowego wymaga również zmiany odpowiedniego parametru karty w menu M7.

Na podstawowej karcie A1 znajdują się cztery bloki zworek: X1, X2, X3 i X6. Każdy blok zworek zawiera 8 wtyków i 2 zworki. Możliwe ustawienia zworek przedstawiono na rysunku Ilustracja 43.

Ilustracja 43: Bloki zworek na karcie OPTA1

e30bg017.10

A B C D

Blok zworek X1:

Tryb AI1

Tryb AI1: 0...20 mA;

prąd wejścia analogowego

Blok zworek X2:

Tryb AI2

A B C D

Tryb AI1: 0...20 mA;

prąd wejścia analogowego

Blok zworek X6:

Tryb AO1

Tryb AO1: 0...20 mA;

prąd wyjścia analogowego

Tryb AO1: napięcie wyjścia analogowego;

0...10 V

Tryb AI1: napięcie wejścia analogowego;

0...10 V

Tryb AI2: napięcie wejścia

analogowego; 0...10 V

A B C D

Tryb AI1: napięcie wejścia

analogowego; 0...10 V (różnicowe)

Tryb AI2: napięcie wejścia

analogowego; 0...10 V (różnicowe)

A B C D

Tryb AI1: napięcie wejścia

analogowego; -0...+10 V

Tryb AI2: napięcie wejścia analogowego; -10...+10 V

A B C D

Blok zworek X3:

Uziemienie CMA i CMB

= Ustawienie fabryczne

CMB połączono z GND CMA połączono z GND

CMB izolowane od GND CMA izolowane od GND

CMB i CMA wewnętrznie połączone ze sobą, izolowane od GND

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Jedn.Steruj.

Ilustracja 44: Ustawienia zworek na karcie OPTA1

DigOUT:B.1 *)

DigOUT:B.2 *)

DigOUT:B.1 *)

DigOUT:B.2 *)

DigIN:B.1 *)

e30bg018.10

Zdolność łączeniowa

• 24 VDC / 8 A

• 250 VAC / 8 A

• 125 VDC / 0,4 A Minimalne obciążenie przełączeniowe

• 5 V / 10 mA

Zdolność łączeniowa

• 24 VDC / 8 A

• 250 VAC / 8 A

• 125 VDC / 0,4 A Minimalne obciążenie przełączeniowe

• 5 V / 10 mA

Zdolność łączeniowa

• 24 VDC / 8 A

• 250 VAC / 8 A

• 125 VDC / 0,4 A Minimalne obciążenie przełączeniowe

• 5 V / 10 mA

Zdolność łączeniowa

• 24 VDC / 8 A

• 250 VAC / 8 A

• 125 VDC / 0,4 A Minimalne obciążenie przełączeniowe

• 5 V / 10 mA

Wejście termistorowe

Wyj. przekaźnikowe 2

Wyj. przekaźnikowe 1

TI1-29

TI1+

RO2/2

RO2/1

RO1/3

RO1/2

RO1/1

OPTA3 21

Wyj. przekaźnikowe 2

Wyj. przekaźnikowe 1

RO2/3

RO2/2

RO2/1

RO1/3

RO1/2

RO1/1

OPTA2 21

Wartość zadana parametru na panelu sterującym i w narzędziu NCDrive.

e30bg019.10

e30bg020.10

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

7.3.3 Zaciski sterowania na kartach OPTA2 i OPTA3

Jedn.Steruj.

Ilustracja 45: Sygnały zacisków sterujących na kartach przekaźnikowych OPTA2 i OPTA3

Ilustracja 46: OPTA2

Ilustracja 47: OPTA3

7.4 Instalowanie kart opcji

Wskazówki dotyczące instalacji kart opcji można znaleźć w instrukcji obsługi kart we/wy VACON® NX.

e30bg021.20

Jednostka

sterująca

Panel

sterujący

RO2/1

TI1-

TI1+

RO2/3

RO2/2

RI1/1

RO1/3

RO1/2

DIN4...

CMB

DIN6

DIN1...

CMA

DIN3

AO1+

DO1

AO2-

AI2+ AI2–

+24 V

Wyjście cyfrowe

Wyjście analogowe

Grupa wejść cyfrowych B

Grupa wejść cyfrowych A

Zasilacz

Sterowniki bramy

Sterowanie uziemionym We/Wy

GND

AI1

GND

WVU

L3L2L1

10 V

ref

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Jedn.Steruj.

7.5 Izolacja galwaniczna

Połączenia sterujące są odizolowane od sieci zasilającej. Zaciski GND są trwale podłączone do masy we/wy. Patrz Ilustracja 48. Wejścia cyfrowe na karcie we/wy mogą być izolowane galwanicznie od masy we/wy (PELV). Wyjścia przekaźnikowe są dodatkowo

podwójnie odizolowane wzajemnie od siebie dla napięcia 300 VAC (EN-50178).

Ilustracja 48: Izolacja galwaniczna

READY

RUN

Keypad

e30bf980.10

Monitor

Lokalizacja w menu

Opis (nazwa strony)

Liczba dostępnych elementów lub wartość elementu.

e30bg022.10

READY

RUN

Keypad

Monitor

V1 V14

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Korzystanie z panelu sterującego

8 Korzystanie z panelu sterującego

8.1 Poruszanie się po strukturze menu panelu sterującego

Dane przetwornicy częstotliwości znajdują się w menu i podmenu. Poniżej znajdują się instrukcje dotyczące poruszania się po strukturze menu panelu sterującego.

Procedura

Do nawigowania po menu służą przyciski przeglądania w górę i w dół na panelu.

Aby przejść do grupy lub elementu, naciśnij przycisk przesuwania w prawo.

Aby wrócić do poprzedniego poziomu, naciśnij przycisk przesuwania w lewo.

Na wyświetlaczu wskazywana jest aktualna lokalizacja w menu, na przykład S6.3.2. Pokazywana jest również nazwa



grupy lub elementu w bieżącej lokalizacji.

Ilustracja 49: Elementy nawigacji na panelu sterującym

8.2 Korzystanie z menu monitorowania (M1)

Instrukcje dotyczące monitorowania rzeczywistych wartości parametrów i sygnałów. Wartości nie można zmieniać w menu monitorowania. Wartości parametrów można zmienić, korzystając z procedury 8.3.2 Wybiera-

nie wartości lub 8.3.3 Edycja wartości cyfra po cyfrze.

Procedura

Aby znaleźć menu monitorowania, w menu głównym przewiń w dół, dopóki w pierwszej linii wyświetlacza nie pojawi się wskaźnik lokalizacji M1.



8.2.1 Monitorowane wartości

Monitorowane wartości są oznaczone jako V#.#. Wartości te są aktualizowane co 0,3 s.

Aby przejść do menu monitorowania z menu głównego, naciśnij przycisk przesuwania w prawo.

Do przewijania menu użyj przycisków przeglądania w górę i w dół.

Indeks

Monitorowana wartość

Jednostka

Opis

V1,1

Częstotliwość wyjściowa

Hz1Częstotliwość wyjściowa do silnika

V1,2

Wartość zadana częstotliwości

Hz25Wartość zadana częstotliwości do sterowania silnikiem

V1,3

Prędkość obrotowa silnika

obr./min

Rzeczywista prędkość obrotowa silnika w obr./min

V1,4

Prąd silnika

A3Zmierzony prąd silnika

V1,5

Moment silnika

%4Obliczony moment obrotowy wału

V1,6

Moc silnika

%5Obliczona moc na wale silnika w procentach

V1,7

Napięcie silnika

V6Napięcie wyjściowe do silnika

V1,8

Napięcie w obwodzie pośredniczącym DC

V7Zmierzone napięcie w obwodzie pośrednim DC przetwornicy V1,9

Temperatura jednostki

°C8Temperatura radiatora w st. Celsjusza lub Fahrenheita

V1,10

Temperatura silnika

%9Obliczona temperatura silnika jako procent znamionowej temperatury. Więcej informacji można znaleźć w Instrukcji aplikacji All in One VACON®.

V1,11

Wejście analogowe 1

V/mA

AI1

(1)

V1,12

Wejście analogowe 2

V/mA

AI2

(1)

V1,13

DIN 1, 2, 3

–

Pokazuje status wejść cyfrowych 1-3

V1,14

DIN 4, 5, 6

–

Pokazuje status wejść cyfrowych 4-6

V1,15

DO1, RO1, RO2

–

Pokazuje status wyjść cyfrowych i przekaźnikowych 1-3

V1,16

Analog I

out

(Iwy analogowe)

mA26AO1

V1,17

Elementy monitorowania wielopozycyjnego

–

Pokazuje trzy monitorowane wartości do wyboru. Patrz 8.7.6.9

Włączanie/wyłączanie zmiany elementów monitorowania wielopozycyjnego.

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Korzystanie z panelu sterującego

Jeżeli przetwornica częstotliwości jest podłączona tylko do zasilania +24 V (na potrzeby załączenia zasilania obwodu sterującego), ta wartość nie

jest wiarygodna.

Więcej informacji na temat monitorowanych wartości zawiera Instrukcja aplikacji All-in-One VACON®.

8.3 Korzystanie z Menu parametrów (M2)

8.3.1 Znajdowanie parametru

Poniższe instrukcje umożliwiają odszukanie parametru, który ma zostać poddany edycji.

Procedura

Aby znaleźć menu parametrów, w menu głównym przewiń w dół, dopóki w pierwszej linii wyświetlacza nie pojawi się wskaźnik lokalizacji M2.

READY

Keypad

G1 G8

e30bg023.10

Parametry

READY

Keypad

G1 G8

e30bg024.10

Sygnaly wejsc

READY

Keypad

P18

e30bg025.10

Sygnaly wejsc

READY

Keypad

e30bg026.10

CzestotliwoscMin

13,95 Hz

VACON® NXS/NXP Air-cooled

Instrukcja obsługi



Naciśnij przycisk przesuwania w prawo, aby wejść do menu grupy parametrów (G#).



Aby znaleźć żądaną grupę parametrów, użyj przycisków przeglądania w górę i w dół.

Korzystanie z panelu sterującego



Za pomocą przycisków przeglądania w górę i w dół znajdź parametr (P#), który chcesz edytować. Naciśnięcie i przytrzymanie przycisku przeglądania ze strzałką w górę umożliwia bezpośrednie przejście od ostatniego parametru w grupie parametrów do pierwszego parametru w tej grupie.



8.3.2 Wybieranie wartości

Poniższe instrukcje umożliwiają edytowanie wartości tekstowych na panelu sterującym. Podstawowy pakiet aplikacji „All in One+” obejmuje siedem aplikacji z różnymi zestawami parametrów. Więcej informacji można

znaleźć w Instrukcji aplikacji All in One VACON®.

Gdy przetwornica jest w stanie pracy (RUN), wiele parametrów jest zablokowanych i niedostępnych do edycji. Na wyświetlaczu widoczny jest jedynie tekst Blokada. W celu edytowania tych parametrów należy zatrzymać przetwornicę częstotliwości.

Procedura

READY

Keypad

e30bg026.10

CzestotliwoscMin

13,95 Hz

READY

Keypad

e30bg028.10

CzestotliwoscMin

13,95 Hz

READY

Keypad

e30bg029.10

CzestotliwoscMin

14,45 Hz

READY

Keypad

e30bg026.10

CzestotliwoscMin

13,95 Hz

VACON® NXS/NXP Air-cooled

Instrukcja obsługi



Naciśnij przycisk przesuwania w prawo, aby przejść do trybu edycji. Wartość parametru zacznie migać.



Ustaw nową wartość za pomocą przycisków przeglądania w górę i w dół.

Aby zatwierdzić zmianę, naciśnij przycisk [enter]. Aby zignorować zmianę, naciśnij przycisk przesuwania w lewo.

Korzystanie z panelu sterującego

W przypadku naciśnięcia przycisku [enter] wartość przestaje migać, a w polu wyświetlana jest nowa wartość.



W celu zablokowania wartości parametru użyj funkcji Blokada parametru w menu M6. Zobacz 8.7.6.6 Blokowanie parame-

tru.

8.3.3 Edycja wartości cyfra po cyfrze

Poniższe instrukcje służą do edycji wartości liczbowych na panelu sterującym. Podstawowy pakiet aplikacji „All in One+” obejmuje siedem aplikacji z różnymi zestawami parametrów. Więcej informacji można

znaleźć w Instrukcji aplikacji All in One VACON®.

Procedura

Odszukaj parametr za pomocą przycisków przeglądania i przesuwania.



Naciśnij przycisk przesuwania w prawo, aby przejść do trybu edycji. Wartość parametru zacznie migać.

READY

Keypad

e30bg028.10

CzestotliwoscMin

13,95 Hz

READY

Keypad

e30bg029.10

CzestotliwoscMin

14,45 Hz

READY

STOP

I/O term

e30bg033.10

Sterow.Z Panelu

Indeks

Parametr

Min.

Maks.

Jednostka

Domyślnie

Ust. użytk.

Opis

P3.1

Control place (Miejsce Sterow.)

13–1125

Tryb sterowania 1 = zacisk we/wy 2 = panel (panel sterujący) 3 = magistrala komunikacyjna

VACON® NXS/NXP Air-cooled

Instrukcja obsługi



Naciśnij przycisk przesuwania w prawo. Teraz można edytować wartość cyfra po cyfrze.

Aby zatwierdzić zmianę, naciśnij przycisk [enter].

Aby zignorować zmianę, naciśnij wielokrotnie przycisk przesuwania w lewo, aż do powrotu do listy parametrów.

W przypadku naciśnięcia przycisku [enter] wartość przestaje migać, a w polu wyświetlana jest nowa wartość.



Korzystanie z panelu sterującego

W celu zablokowania wartości parametru użyj funkcji Blokada parametru w menu M6. Zobacz 8.7.6.6 Blokowanie parame-

tru.

8.4 Korzystanie z menu sterowania z panelu

8.4.1 Znajdowanie menu sterowania z panelu

W menu sterowania z panelu (SterowZPanelu) dostępne są następujące funkcje: wybieranie trybu sterowania, edycja wartości zadanej częstotliwości i zmiana kierunku obrotów silnika.

Procedura

Aby odszukać podmenu sterowanie z panelu (Sterow.Z Panelu), w menu System przewiń w dół, dopóki w pierwszej linii wyświetlacza nie pojawi się wskaźnik lokalizacji M3.



Aby przejść do menu sterowania z panelu (Sterow.Z Panelu) z menu głównego, naciśnij przycisk przesuwania w prawo.

8.4.2 Parametry Keypad Control (Sterow.Z Panelu), M3

Indeks

Parametr

Min.

Maks.

Jednostka

Domyślnie

Ust. użytk.

Opis

R3.2

Keypad reference (SygnZadaZPanelu)

P2.1.1

P2.1.2

0,00

123

0 = do przodu 1 = do tyłu

P3.3

Direction (on keypad) (Kierunek (na panelu sterującym))

01–0–

–

P3.4

Stop button (Przycisk Stop)

01–1114

0 = ograniczone działanie przycisku STOP

1 = przycisk STOP zawsze włączony

Tryb sterowania

Symbol

Zaciski we/wy

I/O term

Panel (panel sterujący)

Keypad

Magistrala komunikacyjna

Bus/Comm

READY

STOP

I/O term

e30bg034.10

Miejsce sterow.

ZaciskiWe/Wy

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Korzystanie z panelu sterującego

8.4.3 Zmiana trybu sterowania

Dostępne są trzy tryby sterowania służące do sterowania przetwornicą częstotliwości. Dla każdego z nich na wyświetlaczu pojawia się inny symbol:

Procedura

W menu sterowania z panelu (Sterow.Z Panelu) (M3) za pomocą przycisków przeglądania w górę i w dół znajdź parametr (Miejsce Sterow.).



Naciśnij przycisk przesuwania w prawo, aby przejść do trybu edycji.

Wartość parametru zacznie migać.



Przewiń listę opcji, używając przycisków przeglądania w górę i w dół.

Aby wybrać tryb sterowania, naciśnij przycisk [enter].

8.4.4 Sygnał zadawania z panelu

W podmenu sygnału zadawania z panelu sterującego (SygnZadaZPanelu (P3.2)) wyświetlana jest wartość zadana częstotliwości. Za pomocą tego podmenu można również edytować wartość zadaną częstotliwości.

8.4.4.1 Edytowanie wartości zadanej częstotliwości

Poniższe instrukcje umożliwiają zmianę wartości zadanej częstotliwości.

Procedura

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

W menu sterowania z panelu (Sterow.Z Panelu) (M3) za pomocą przycisków menu w górę i w dół znajdź pozycję sygnału zadawania z panelu (SygnZadaZPanelu).

Naciśnij przycisk przesuwania w prawo, aby przejść do trybu edycji. Wartość zadana częstotliwości zacznie migać.

Ustaw nową wartość za pomocą przycisków przeglądania.

Wartość zmienia się tylko na panelu sterującym.



Aby prędkość obrotowa silnika zgadzała się z wartością na panelu sterującym, wybierz panel jako tryb sterowania — patrz

8.4.3 Zmiana trybu sterowania.

Korzystanie z panelu sterującego

8.4.5 Zmiana kierunku obrotów

Podmenu kierunku panelu (Kierunek:Panel) pokazuje kierunek obrotów silnika. W tym podmenu można również zmienić kierunek obrotów silnika.

Więcej informacji na temat sterowania silnikiem za pomocą panelu sterującego zawierają sekcje 3.8.2 Panel klawiatury i 9.2 Urucho-

mienie przetwornicy częstotliwości.

Procedura

W menu sterowania z panelu (Sterow.Z Panelu) (M3) za pomocą przycisków przesuwania w górę i w dół znajdź parametr kierunku panelu (Kierunek:Panel).

Naciśnij przycisk przesuwania w prawo, aby przejść do trybu edycji.

Wybierz kierunek obrotów za pomocą przycisków przeglądania w górę i w dół.

Kierunek obrotów zmieni się na panelu sterującym.



Aby kierunek obrotów silnika zgadzał się z ustawionym kierunkiem obrotów, wybierz panel jako tryb sterowania (patrz

8.4.3 Zmiana trybu sterowania).

8.4.6 Wyłączanie funkcji zatrzymania silnika

Domyślnie naciśnięcie przycisku Stop powoduje zatrzymanie silnika bez względu na tryb sterowania. Poniżej znajdują się instrukcje umożliwiające wyłączenie tej funkcji.

Procedura

W menu sterowania z panelu (Sterow.Z Panelu) (M3) za pomocą przycisków przeglądania znajdź stronę 3.4. Przycisk Stop. Naciśnij przycisk przesuwania w prawo, aby przejść do trybu edycji.

Za pomocą przycisków przeglądania wybierz opcję Tak lub Nie.

Naciśnij przycisk [enter], aby zatwierdzić wybór.

Kiedy funkcja zatrzymania silnika jest nieaktywna, naciśnięcie przycisku Stop zatrzymuje silnik tylko w trybie stero-



wania z panelu.

8.4.7 Funkcje specjalne w menu sterowania z panelu

8.4.7.1 Wybieranie panelu jako trybu sterowania

To jest specjalna funkcja dostępna wyłącznie w menu M3.

Procedurę należy wykonać z poziomu menu M3, przy wybranym trybie sterowania innym niż panel.

Procedura

Wykonaj jedną z następujących czynności:

Przytrzymaj wciśnięty przycisk Start przez 3 s, kiedy silnik jest w stanie pracy (RUN).

Przytrzymaj wciśnięty przycisk Stop przez 3 s, kiedy silnik jest zatrzymany.

W menu innym niż M3, jeśli aktywnym trybem sterowania nie jest panel, po naciśnięciu przycisku Start pojawi się komunikat o błędzie Keypad Control NOT ACTIVE (Ster. z panelu nieaktywne). W niektórych aplikacjach ten komunikat o błędzie nie jest wyświetlany.

READY

I/O term

e30bg035.10

AktywneUsterki

STOP

I/O term

FAULT

T1 T13

e30bg036.10

11 FazaWyjsciowa

Symbol usterki

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Panel zostanie wybrany jako tryb sterowania, a bieżąca wartość zadana częstotliwości i kierunek zostaną skopio-



wane do panelu sterującego.

Korzystanie z panelu sterującego

8.4.7.2 Kopiowanie ustawionej wartości zadanej częstotliwości do panelu sterującego

Niektóre funkcje specjalne są dostępne tylko w menu M3. Te instrukcje umożliwiają skopiowanie ustawionej wartości zadanej częstotliwości z we/wy lub magistrali komunikacyjnej do panelu

sterującego.

Procedurę należy wykonać z poziomu menu M3 przy wybranym trybie sterowania innym niż panel.

Procedura

Przytrzymaj wciśnięty przycisk [enter] przez 3 s.

W menu innym niż M3, jeśli aktywnym trybem sterowania nie jest panel, po naciśnięciu przycisku Start pojawi się komunikat o błędzie Keypad Control NOT ACTIVE (Ster. z panelu nieaktywne).

8.5 Korzystanie z menu aktywnych usterek (M4)

8.5.1 Przechodzenie do menu aktywnych usterek

W podmenu Aktywne usterki wyświetlana jest lista aktywnych usterek. Jeśli nie ma żadnych aktywnych usterek, to menu jest puste. Więcej informacji na temat typów usterek i kasowania usterek można znaleźć w tematach

ek i 11.2 Kasowanie usterki. Kody usterek, możliwe przyczyny oraz informacje dotyczące sposobu usunięcia usterki można znaleźć w

sekcji Usterki i alarmy.

11.1 Ogólne informacje o śledzeniu uster-

Procedura

Aby znaleźć menu Aktywne usterki, w menu głównym przewiń w dół, dopóki w pierwszej linii wyświetlacza nie pojawi się wskaźnik lokalizacji M4.

Aby przejść do menu Aktywne usterki z menu głównego, naciśnij przycisk przesuwania w prawo.



Jeśli istnieje aktywna usterka, na wyświetlaczu będą pokazywane odpowiednie symbole:



Ilustracja 50: Symbole usterki

Symbol typu usterki

Kod

Opis

Wartość

Rekord danych czasu rzeczywistego

T.1

Zliczone dni pracy

rrrr-mm-dd

T.2

Zliczone godziny pracy

gg:mm:ss (d)

gg:mm:ss,sss

T.3

Częstotliwość wyjściowa

Hz (gg:mm:ss)

–

T.4

Prąd silnika

A–T.5

Napięcie silnika

V–T.6

Moc silnika

%–T.7

Moment silnika

%–T.8

Napięcie DC

V–T.9

Temperatura jednostki

°C–T.10

Stan pracy

––T.11

Kierunek

––T.12

Ostrzeżenia

––T.13

Prędkość 0

(1)

––T.14

Subkod

––T.15

Moduł

–

VACON® NXS/NXP Air-cooled

Instrukcja obsługi

Korzystanie z panelu sterującego

8.5.2 Analizowanie rekordu danych z czasu wystąpienia usterki

W tym menu wyświetlane są pewne istotne dane obowiązujące w chwili wystąpienia usterki. Ułatwia to znalezienie przyczyny usterki.

Procedura

Odszukaj usterkę w menu Aktywne usterki lub menu Historia usterek.

Naciśnij przycisk przesuwania w prawo.

Przewiń dane T.1-T.16 za pomocą przycisków przeglądania.

8.5.3 Rekord danych z czasu wystąpienia usterki

Rekord danych z czasu wystąpienia usterki zawiera pewne istotne dane obowiązujące w chwili wystąpienia usterki. Ułatwia to znalezienie przyczyny usterki.

Jeśli w przetwornicy częstotliwości ustawiono czas rzeczywisty, elementy danych T1 i T2 będą wyświetlane jak w kolumnie Rekord danych czasu rzeczywistego.

W pewnych specjalnych przypadkach niektóre pola mogą zawierać dane inne niż opisane w tabeli. Jeśli wartość pola znacznie różni się od oczekiwanej, przyczyną może być to specjalne przeznaczenie. Aby uzyskać pomoc producenta w interpretacji danych, należy skontaktować się z najbliższym dystrybutorem.
