Danfoss VACON NXS, VACON NXP Operating guide [ko]

Download

운전

지침서

VACON® NXS/NXP Air-cooled

Wall-mounted and Standalone

VACON® NXS/NXP Air-cooled

운전 지침서

소개 10

1.1

본 운전 지침서의 용도 10

1.2

추가 리소스 10

1.3

폐기 10

1.4

유형 승인 및 인증 10

1.5

기동 요약 지침서 10

안전 12

2.1

위험 및 경고 12

2.2

주의 및 고지 13

제품 개요 15

3.1

용도 15

3.2

매뉴얼 버전 15

3.3

패키지 라벨 15

3.4

유형 코드의 설명 16

3.5

외함 용량 18

3.6

사용 가능한 보호 등급 21

3.7

사용 가능한 EMC 등급 21

3.8

제어 패널 23

3.8.1

제어 패널 소개 23

3.8.2

키패드 23

3.8.3

표시창 24

3.8.4

기본 메뉴 구조 25

배송품 인수 27

4.1

배송품 확인 27

4.1.1

FR4/FI4–FR6/FI6의 액세서리 27

4.1.2

FR7/FI7–FR8/FI8의 액세서리 27

4.1.3

FR10–FR11 독립형의 액세서리 28

4.2

제품 보관 28

4.3

제품 들어올리기 28

4.4

제품 수정 라벨 사용 29

장치 장착 31

5.1

환경 요건 31

5.1.1

일반 환경 요건 31

5.1.2

높은 고도에서의 설치 31

VACON® NXS/NXP Air-cooled

운전 지침서

5.2

냉각 요건 32

5.2.1

일반적인 냉각 요건 32

5.2.2

FR4 ~ FR9의 냉각 32

5.2.3

독립형 AC 드라이브(FR10 ~ FR11)의 냉각 35

5.3

설치 순서 35

5.3.1

벽면 설치형 AC 드라이브의 설치 순서 35

5.3.2

독립형 AC 드라이브의 설치 순서 36

전기적인 설치 37

6.1

케이블 연결 37

6.1.1

일반적인 케이블 요건 37

6.1.2

UL 배선 표준 37

6.1.3

케이블 선택 및 치수 설계 38

6.1.4

케이블 선택 및 치수 설계, 북미 38

6.1.5

퓨즈 선택 38

6.1.6

전원 장치 토폴로지의 원리 38

6.1.7

제동 저항기 케이블 39

6.2

EMC 호환 설치 39

6.2.1

코너 접지형 네트워크 내 설치 40

6.3

접지 40

6.4

액세스 및 단자 찾기 41

6.4.1

FR4/FI4 액세스 및 단자 찾기 41

6.4.2

FR5 액세스 및 단자 찾기 42

6.4.3

FR6/FI6 액세스 및 단자 찾기 44

6.4.4

FR7/FI7 액세스 및 단자 찾기 45

6.4.5

FR8/FI8 액세스 및 단자 찾기 47

6.4.6

FR9 액세스 및 단자 찾기 49

6.4.7

FR10 Standalone 액세스 및 단자 찾기 50

6.4.8

FR11 독립형 액세스 및 단자 찾기 52

6.5

케이블 설치 55

6.5.1

케이블 설치 관련 추가 지침 56

6.5.2

케이블 설치, FR4–FR6/FI4–FI6 56

6.5.3

케이블 설치, FR7/FI7 59

6.5.4

케이블 설치, FR8/FI8 62

6.5.5

케이블 설치, FR9 65

6.5.6

케이블 설치, FR10 독립형 68

6.5.7

케이블 설치, FR11 독립형 72

6.6

IT 시스템 내 설치 77

VACON® NXS/NXP Air-cooled

운전 지침서

6.6.1

IT 시스템 내 AC 드라이브 설치, FR4–FR6 IT 시스템 내 AC 드라이브 설치, FR7 80

6.6.2

IT 시스템 내 AC 드라이브 설치, FR8–FR11 82

6.6.3

제어 유닛 83

제어 유닛 구성품 83

7.1

제어 전압 (+24 V/EXT +24 V) 83

7.2

제어 유닛 배선 84

7.3

제어 케이블 선택 84

7.3.1

OPTA1의 제어 단자 84

7.3.2

7.3.2.1

7.3.2.2 OPTA2 및 OPTA3의 제어 단자 89

7.3.3 옵션 보드 설치 89

7.4

갈바닉 절연 장벽 90

7.5

디지털 입력 신호 반전 86 OPTA1 기본 보드의 점퍼 선택 87

제어 패널 사용 91

제어 패널 탐색 91

8.1

Monitoring(모니터링) 메뉴 (M1) 사용 91

8.2

모니터링 결과 값 91

8.2.1 Parameter(파라미터) 메뉴 (M2) 사용 92

8.3

파라미터 찾기 92

8.3.1

값 선택 93

8.3.2

자릿수별 값 편집 94

8.3.3 Keypad Control(키패드 제어) 메뉴 사용 95

8.4

Keypad Control(키패드 제어) 메뉴 찾기 95

8.4.1

Keypad Control(키패드 제어) 파라미터 M3 95

8.4.2

제어 모드 변경 96

8.4.3

Keypad Reference(키패드 지령) 96

8.4.4

8.4.4.1 회전 방향 변경 97

8.4.5

모터 정지 기능 비활성화 97

8.4.6

주파수 지령 편집 97

Keypad Control(키패드 제어) 메뉴의 특수 기능 97

8.4.7

8.4.7.1

8.4.7.2

Active Faults(활성 결함) 메뉴 (M4) 사용 98

8.5

Active Faults(활성 결함) 메뉴 찾기 98

8.5.1

결함 시간 데이터 기록 점검 99

8.5.2

결함 시간 데이터 기록 99

8.5.3

제어 모드로 키패드 선택 97 제어 패널에 주파수 지령 세트 복사 98

VACON® NXS/NXP Air-cooled

운전 지침서

8.6

Fault History(결함 이력) 메뉴 (M5) 사용 99

8.6.1

8.6.2 System(시스템) 메뉴 (M6) 사용 100

8.7

8.7.1

8.7.2

8.7.3

8.7.4

8.7.5

Fault History(결함 이력) 메뉴 (M5) Fault History(결함 이력) 초기화 100

System(시스템) 메뉴 찾기 100 System Menu(시스템 메뉴) 기능 100

언어 변경 104 어플리케이션 변경 104 파라미터 복사(S6.3) 105

8.7.5.1

8.7.5.2

8.7.5.3

8.7.5.4

파라미터 세트 저장(Parameter Sets(파라미터 세트) S6.3.1) 105 제어 패널에 파라미터 업로드(Up To Keypad(키패드에 업로드), S6.3.2) 105 드라이브에 파라미터 다운로드(Down From Keypad(키패드에서 다운로드), S6.3.3) 106 Activating or Deactivating the Automatic Parameter Back-up(자동 파라미터 백업의 활성화 또는 비활

성화)(P6.3.4) 106

8.7.5.5 보안 107

8.7.6

8.7.6.1

8.7.6.2

8.7.6.3

8.7.6.4

8.7.6.5

8.7.6.6

8.7.6.7

8.7.6.8

8.7.6.9 키패드 설정 109

8.7.7

8.7.7.1

8.7.7.2

8.7.7.3

8.7.7.4

파라미터 비교 106

Security(보안) 메뉴 찾기 107 Password(비밀번호) 107

비밀번호 설정 107 비밀번호 입력 108 비밀번호 기능 비활성화 108 파라미터 잠금 108 Start-up Wizard(시작 마법사)(P6.5.3) 108 시작 마법사 활성화/비활성화 109 다중 모니터링 항목의 변경 활성화/비활성화 109

Keypad Settings(키패드 설정) 메뉴 찾기 109 기본 페이지 변경 109 Operating Menu(운전 메뉴)의 Default Page(기본 페이지)(P6.6.2) 110 타임아웃 시간 설정 110

8.7.7.5

8.7.7.6 하드웨어 설정 110

8.7.8

8.7.8.1

8.7.8.2

8.7.8.3

8.7.8.4

8.7.8.5

Contrast adjustment(명암비 조정)(P6.6.4) 110 Backlight Time(백라이트 시간)(P6.6.5) 110

Hardware Setting(하드웨어 설정) 메뉴 찾기 110 내부 제동 저항 연결 설정 110 Fan Control(팬 제어) 111 Fan Control(팬 제어) 설정 111 HMI Acknowledge Timeout(HMI 확인 타임아웃)(P6.7.3) 111

VACON® NXS/NXP Air-cooled

운전 지침서

8.7.9

8.7.8.6

8.7.8.7

8.7.8.8

8.7.8.9 시스템 정보 112

8.7.9.1

8.7.9.2

8.7.9.3

8.7.9.4

8.7.9.5

8.7.9.6

8.7.9.7

8.7.9.8

8.7.9.9

HMI 확인 타임아웃 변경 112 HMI 확인을 수신하기 위한 재시도 횟수 변경 (P6.7.4) Sine Filter(사인 필터)(P6.7.5) 112 Pre-charge Mode(초충전 모드)(P6.7.6) 112

System Info(시스템 정보) 메뉴 찾기 112 Total Counters(총 카운터)(S6.8.1) 112 Trip Counters(트립 카운터)(S6.8.2) 113 Trip Counters(트립 카운터) 초기화 113 Software(소프트웨어)(S6.8.3) 113 Applications(어플리케이션)(S6.8.4) 113 Application(어플리케이션) 페이지 점검 114 Hardware(하드웨어)(S6.8.5) 114 옵션 보드의 상태 확인 114

112

8.7.9.10

Expander Board(확장기 보드) 메뉴 사용 115

8.8

Expander Board(확장기 보드) 메뉴 115

8.8.1

연결된 옵션 보드 점검 115

8.8.2

옵션 보드 파라미터 찾기 115

8.8.3 추가적인 제어 패널 기능 115

8.9

시운전 116

시운전 시작 전의 안전 점검 116

9.1

AC 드라이브의 시운전 117

9.2

케이블 및 모터 절연의 측정 117

9.3

모터 케이블의 절연 확인 117

9.3.1

주전원 케이블의 절연 확인 117

9.3.2

모터의 절연 확인 118

9.3.3 시운전 후 확인 118

9.4

시운전 후 AC 드라이브 테스트 118

9.4.1

무부하 가동 테스트 118

9.4.2

Debug(디버그) 메뉴(S6.8.7) 114

9.4.2.1

9.4.2.2 기동 테스트 119

9.4.3

ID 실행 119

9.4.4

유지보수 120

유지보수 일정 120

10.1

컨덴서 개조 120

10.2

테스트 A: 제어 단자를 통한 제어 119 테스트 B: 키패드를 통한 제어 119

VACON® NXS/NXP Air-cooled

운전 지침서

결함 추적 122

11.1

결함 추적에 관한 일반 정보 122

11.2

결함 초기화 122

11.3

서비스 정보 파일 생성 122

사양 124

12.1

AC 드라이브의 중량 124

12.2

치수 124

12.2.1

치수 정보 목록 124

12.2.2

벽면 설치형 125

12.2.2.1

12.2.2.2

12.2.2.3

12.2.2.4

12.2.3

플랜지 장착형 132

FR4–FR6의 치수 125 FR7의 치수 127 FR8의 치수 128 FR9의 치수 130

12.2.3.1

12.2.3.2

12.2.3.3

12.2.4

독립형 137

12.2.4.1

12.3

케이블 및 퓨즈 규격 140

12.3.1

케이블 및 퓨즈 규격 정보 목록 140

12.3.2

208–240 V 및 380–500 V, FR4 ~ FR9의 케이블 및 퓨즈 규격 140

12.3.3

208–240 V 및 380–500 V, FR4 ~ FR9, 북미의 케이블 및 퓨즈 규격 141

12.3.4

525–690 V, FR6 ~ FR9의 케이블 및 퓨즈 규격 142

12.3.5

525–690 V (UL 등급 600 V), FR6 ~ FR9, 북미의 케이블 및 퓨즈 규격 143

12.3.6

380–500 V, FR10 ~ FR11 독립형의 케이블 및 퓨즈 규격 144

12.3.7

380–500 V, FR10 ~ FR11, 북미의 케이블 및 퓨즈 규격 144

12.3.8

525–690 V, FR10 ~ FR11의 케이블 및 퓨즈 규격 145

12.3.9

525–690 V (UL 등급 600 V), FR10 ~ FR11, 북미의 케이블 및 퓨즈 규격 146

12.4

케이블 피복 탈피 길이 146

플랜지 장착, FR4–FR6의 치수 132 플랜지 장착, FR7–FR8의 치수 134 플랜지 장착, FR9의 치수 136

FR10–FR11 독립형의 치수 137

12.5

덮개 나사의 체결 강도 147

12.6

단자의 체결 강도 148

12.7

전력 등급 148

12.7.1

과부하 용량 148

12.7.2

주전원 전압 208–240 V의 전력 등급 149

12.7.3

주전원 전압 208–240 V의 전력 등급, 북미 150

12.7.4

주전원 전압 380–500 V의 전력 등급 151

VACON® NXS/NXP Air-cooled

운전 지침서

12.7.5

12.7.6

12.7.7

12.8

VACON® NXP 기술 데이터 156

12.9

제동 초퍼 등급 160

12.9.1

12.9.2

12.9.3

12.9.4

12.9.5 결함 및 알람 164

12.10

주전원 전압 380–500 V의 전력 등급, 북미 153 주전원 전압 525–690 V (UL 등급 600 V)의 전력 등급 154 주전원 전압 525–690 V (UL 등급 600 V), 북미의 전력 등급 155

제동 초퍼 등급 160 주전원 전압 208–240 V의 제동 초퍼 등급 161 주전원 전압 380–500 V의 제동 초퍼 등급 161 주전원 전압 525–690 V의 제동 초퍼 등급 163 내부 제동 저항, FR4–FR6 (380–500 V)

164

참고! https://www.danfoss.com/en/service-and-support/에서 관련 안전, 경고 및 주의 정보가 포함된 영문판 및 불어판 제품 매 뉴얼을 다운로드하십시오.

REMARQUE Vous pouvez télécharger les versions anglaise et française des manuels produit contenant l'ensemble des informations de sécurité, avertissements et mises en garde applicables sur le site https://www.danfoss.com/en/service-and-support/.

089

VACON® NXS/NXP Air-cooled

운전 지침서

소개

1 소개

1.1 본 운전 지침서의 용도

이 운전 지침서는 드라이브의 안전한 설치 및 작동에 관한 정보를 제공합니다. 이 지침서는 공인 기사용입니다. 지침을 읽고 준 수하여 드라이브를 안전하고 전문적으로 사용합니다. 안전 지침 및 일반 경고에 특히 유의해야 합니다. 이 운전 지침서를 항상 드라이브와 가까운 곳에 보관합니다.

1.2 추가 리소스

고급 AC 드라이브 기능 및 프로그래밍의 이해를 위해 다음과 같은 각종 리소스를 제공합니다.

•

• 보충 자료 및 매뉴얼은 댄포스에서 제공됩니다.

VACON

VACON 옵션 보드 및 기타 옵션 장비의 사용에 관한 지침.

NX 설명서는 파라미터에 관한 자세한 정보를 제공하고 수많은 어플리케이션 예시를 보여줍니다.

NX I/O 보드 사용자 매뉴얼은 I/O 보드 및 그 설치에 관한 자세한 정보를 제공합니다.

1.3 폐기

전기 구성품이 포함된 장비를 가정용 쓰레기와 함께 폐기하지 마십시오. 국내 법규 및 현재 유효한 법규에 따라 분리 배출하십 시오.

1.4 유형 승인 및 인증

다음 목록은 Danfoss 드라이브에 적용 가능한 유형 승인 및 인증 목록입니다.

참 고

해당 드라이브의 특정 승인 및 인증은 드라이브 명판에 명시되어 있습니다. 자세한 정보는 현지 Danfoss 대리점 또는 협력업 체에 문의하십시오.

1.5 기동 요약 지침서

설치 및 시운전 동안 최소한 다음의 절차를 수행합니다. 문제가 있는 경우, 지역 대리점에 문의하십시오.

Vacon Ltd는 지침에 반하는 AC 드라이브 사용에 대해 책임을 지지 않습니다.

VACON® NXS/NXP Air-cooled

운전 지침서

절차

배송품이 발주서와 일치하는지 확인합니다(4.1 배송품 확인 참조).

시운전을 시작하기 전에 2.1 위험 및 경고 및 2.2 주의 및 고지의 안전 지침을 주의 깊게 읽어야 합니다.

기계적 설치 전에 AC 드라이브 주변의 최소 여유 공간을 확인하고(5.2.2 FR4 ~ FR9의 냉각 및 5.2.3 독립형 AC 드라이브

(FR10 ~ FR11)의 냉각) 12.8 VACON® NXP 기술 데이터의 주위 조건을 확인합니다.

모터 케이블, 주전원 케이블, 주전원 퓨즈의 치수를 확인하고 케이블 연결을 확인합니다. 6.1 케이블 연결, 6.2 EMC 호환

설치 및 6.3 접지을 읽어야 합니다.

설치 지침을 준수해야 합니다(6.5 케이블 설치 참조).

7.3.2 OPTA1의 제어 단자에서 제어 연결부 관련 정보를 확인합니다.

시작 마법사가 활성화된 경우, 제어 패널과 어플리케이션의 언어를 선택합니다. [enter](엔터) 버튼으로 선택항목을 수 락합니다. 시작 마법사가 활성화되어 있지 않은 경우, 지침 a 및 b를 준수합니다.

모든 파라미터에는 공장 초기 설정값이 있습니다. AC 드라이브가 올바르게 운전하기 위해서는 다음의 그룹 G2.1 파라미 터가 명판과 동일한 데이터를 가지고 있어야 합니다. 목록에 있는 파라미터에 관한 자세한 정보는 VACON® 올인원 어플 리케이션 설명서를 참조하십시오.

•

메뉴 M6, 페이지 6.1에서 제어 패널의 언어를 선택합니다. 지침은 8.7.3 언어 변경를 참조하십시오.

메뉴 M6, 페이지 6.2에서 어플리케이션을 선택합니다. 지침은 8.7.4 어플리케이션 변경를 참조하십시오.

모터의 정격 전압 모터의 정격 주파수 모터의 정격 회전수 모터의 정격 전류 모터 코사인 파이

소개

시운전 지침을 준수해야 합니다(9.2 AC 드라이브의 시운전 참조).

이제 VACON® NXS/NXP AC 드라이브의 운전 준비가 끝났습니다.

VACON® NXS/NXP Air-cooled

운전 지침서

2 안전

2.1 위험 및 경고

위 험

전원 장치 구성품의 감전 위험 드라이브가 주전원에 연결되면 전원 장치 구성품은 통전 상태입니다. 이러한 전압과 접촉하면 사망 또는 중상으로 이어질 수 있습니다.

드라이브가 주전원에 연결된 상태에서는 전원 장치의 구성품을 만지지 마십시오. 드라이브를 주전원에 연결하기 전에

드라이브의 덮개가 닫혀 있는지 확인합니다.

위 험

단자의 감전 위험 모터 단자 U, V, W, 제동 저항 단자 또는 직류 단자는 모터가 운전하고 있지 않더라도 드라이브가 주전원에 연결되어 있을 때 통전 상태입니다. 이러한 전압과 접촉하면 사망 또는 중상으로 이어질 수 있습니다.

드라이브가 주전원에 연결되어 있을 때 모터 단자 U, V, W, 제동 저항 단자 또는 직류 단자를 만지지 마십시오. 드라이브를

주전원에 연결하기 전에 드라이브의 덮개가 닫혀 있는지 확인합니다.

안전

위 험

DC 링크 또는 외부 소스의 감전 위험 드라이브의 단자 연결부 및 구성품은 드라이브가 주전원에서 연결 해제되고 모터가 정지한 후 5분간 통전 상태를 유지할 수 있습니다. 또한 드라이브의 부하 측에서 전압을 생성할 수 있습니다. 이러한 전압과 접촉하면 사망 또는 중상으로 이어질 수 있습니다.

드라이브 관련 전기 작업을 수행하기에 앞서:

드라이브를 주전원에서 연결 해제하고 모터가 정지되었는지 확인합니다. 드라이브의 전원 소스를 완전 제거(락아웃/태그아웃)합니다. 작업 도중에 의도치 않은 전압을 생성하는 외부 소스가 없는지 확인합니다. 캐비닛 도어 또는 AC 드라이브의 덮개를 열기 전에 5분간 기다립니다. 측정 장치를 사용하여 전압이 없는지 확인합니다.

경 고

제어 단자의 감전 위험 제어 단자에는 위험 전압이 있으며 드라이브가 주전원에서 연결 해제된 경우에도 그러합니다. 이러한 전압과 접촉하면 상해 로 이어질 수 있습니다.

제어 단자를 만지기에 앞서 제어 단자에 전압이 없는지 확인합니다.

경 고

우발적인 모터 기동 전원 인가, 전력 중단 또는 결함 초기화 시 기동 신호가 활성화되어 있고 Start/Stop(기동/정지) 논리의 펄스 제어를 선택하지 않았다면 모터가 즉시 기동합니다. 파라미터, 어플리케이션 또는 소프트웨어가 변경되는 경우, I/O 기능(기동 입력 포함)을 변 경할 수 있습니다. 자동 리셋 기능을 활성화하는 경우, 자동 결함 초기화 이후 모터가 자동으로 기동합니다. 해당 어플리케이 션 지침서를 참조하십시오. 모터, 시스템 및 부착 장비의 기동 준비가 적절하지 못하면 신체 상해 또는 장비 손상으로 이어질 수 있습니다.

우발적인 기동이 위험할 수 있는 경우에는 드라이브에서 모터를 분리합니다. 이 장비가 어떤 조건에서도 안전한 운전이

가능한지 확인합니다.

VACON® NXS/NXP Air-cooled

운전 지침서

경 고

누설 전류 위험 누설 전류가 3.5 mA를 초과합니다. 드라이브를 적절하게 접지하지 못하면 사망 또는 중상으로 이어질 수 있습니다.

공인 전기 설치업자가 장비의 올바른 접지를 수행해야 합니다.

경 고

PE 도체의 감전 위험 드라이브는 PE 도체에서 직류 전류를 야기할 수 있습니다. 잔류 전류 보호(RCD) 장치 타입 B 또는 잔류 전류 모니터링(RCM) 장 치를 사용하지 못하면 RCD가 해당 보호를 제공하지 못하므로 사망 또는 중상으로 이어질 수 있습니다.

드라이브의 주전원 측에 타입 B RCD 또는 RCM 장치를 사용합니다.

2.2 주의 및 고지

주 의

잘못된 측정으로 인한 AC 드라이브 손상 주전원에 연결된 상태에서 AC 드라이브에 대한 측정을 수행하면 드라이브가 손상될 수 있습니다.

AC 드라이브가 전원에 연결된 상태에서는 측정을 시도하지 마십시오.

안전

주 의

잘못된 예비 부품으로 인한 AC 드라이브 손상

조업체에서 생산하지 않은 예비 부품을 사용하면 드라이브가 손상될 수 있습니다.

제

제조업체에서 생산하지 않은 예비 부품은 사용하지 마십시오.

주 의

충분하지 않은 접지로 인한 AC 드라이브 손상 접지 도체를 사용하지 않으면 드라이브가 손상될 수 있습니다.

AC 드라이브는 항상 PE 기호에 해당하는 접지 단자에 연결된 접지 도체를 함께 사용하여 접지해야 합니다.

주 의

날카로운 모서리에 의한 절단 위험 AC 드라이브에는 절단을 야기할 수 있는 날카로운 모서리가 있을 수 있습니다.

장착, 배선 또는 유지보수 작업 시 보호 장갑을 착용합니다.

주 의

높은 표면 온도로 인한 화상 위험

'뜨거운 표면' 스티커가 부착된 표면을 만지면 상해를 입을 수 있습니다.

'뜨거운 표면' 스티커가 부착된 표면은 만지지 마십시오.

참 고

정전압으로 인한 AC 드라이브 손상

AC 드라이브 내부의 전자 구성품 일부는 ESD에 민감합니다. 정전압은 해당 구성품을 손상시킬 수 있습니다.

AC 드라이브의 전자 구성품을 작동할 때는 항상 ESD 보호를 사용하도록 명심하십시오. 적절한 ESD 보호 없이 회로 기판

의 구성품을 만지지 마십시오.

VACON® NXS/NXP Air-cooled

운전 지침서

참 고

이동에 따른 AC 드라이브 손상 설치 후 제품을 이동하면 드라이브가 손상될 수 있습니다.

운전 중에는 AC 드라이브를 이동하지 마십시오. 고정 설비를 사용하여 드라이브의 손상을 방지합니다.

참 고

잘못된 EMC 레벨로 인한 AC 드라이브 손상

AC 드라이브의 EMC 레벨 요건은 설치 환경에 따라 다릅니다. 잘못된 EMC 레벨은 드라이브를 손상시킬 수 있습니다.

AC 드라이브를 주전원에 연결하기 전에 AC 드라이브의 EMC 레벨이 주전원에 알맞은지 확인합니다.

참 고

무선 간섭 주택 환경에서는 이 제품이 무선 간섭을 야기할 수 있습니다.

저감 보완 조치를 실시합니다.

참 고

주전원 차단 장치 AC 드라이브가 장비의 일부로 사용되는 경우, 장비 제조업체는 주전원 차단 장치를 반드시 공급해야 합니다(EN 60204-1 참 조).

안전

참 고

결함 전류 보호 스위치의 고장 AC 드라이브에는 고용량형 전류가 있기 때문에 결함 전류 보호 스위치가 올바르게 작동하지 않을 수 있습니다.

참 고

내전압 시험 내전압 시험을 수행하면 드라이브가 손상될 수 있습니다.

AC 드라이브를 대상으로 내전압 시험을 수행하지 마십시오. 제조업체에서 이미 해당 시험을 수행했습니다.

수정판

비고

DPD01651I

설명서 전반에 걸쳐 FR10 및 FR11 독립형 드라이브에 관한 정보 추가. 설명서 전반에 걸쳐 사소한 수정.

VACON® NXS/NXP Air-cooled

운전 지침서

제품 개요

3 제품 개요

3.1 용도

드라이브는 다음 용도의 전기 모터 컨트롤러입니다.

•

시스템 피드백 또는 외부 컨트롤러의 원격 명령에 따른 모터 회전수의 조절. 고출력 드라이브 시스템은 AC 드라이브, 모터와 모터 구동 장비로 구성됩니다.

•

시스템 및 모터 상태 감시.

드라이브는 또한 모터 과부하 보호 용도로 사용할 수 있습니다.

VACON

한 논리 제어기(PLC)로 사용할 수 있습니다. VACON® 프로그래밍 도구와 IEC 61131/3에 정의된 표준 PLC 프로그래밍 언어를 사용 하여 맞춤형 어플리케이션 개발이 가능합니다.

드라이브는 구성에 따라 독립형 어플리케이션에서 사용하거나 대형 장비 또는 설비의 일부로 사용할 수 있습니다. 드라이브는 현지 법률 및 표준에 따라 주택, 산업 및 상업 환경에서의 사용이 허용됩니다.

NXP 드라이브는 다양한 I/O 및 필드버스 옵션과 용이한 프로그래밍 덕분에 수많은 어플리케이션에서 프로그래밍 가능

참 고

주택 환경에서는 이 제품이 무선 간섭을 야기할 수 있으며 이러한 경우, 저감 보완 조치가 필요할 수 있습니다.

예상 가능한 오용

명시된 운전 조건 및 환경에 부합하지 않는 어플리케이션에 드라이브를 사용하지 마십시오. 시된 조건을 반드시 준수하십시오.

12.8 VACON® NXP 기술 데이터에 명

3.2 매뉴얼 버전

이 매뉴얼은 정기적으로 검토 및 업데이트됩니다. 개선 제안은 언제든지 환영합니다. 이 설명서의 기본 언어는 영어입니다.

표 1: 매뉴얼 및 소프트웨어 버전

3.3 패키지 라벨

패키지 라벨은 배송품에 관한 자세한 정보를 제공합니다.

•

A B

e30bf961.10

1003322235

V00001687465

NXP00875-A2H1SSS-A1A2000000

171208

B.ID :

S/ N:

Type:

AC DR I VE

V00001687465

7DP-008752-116SC8

Made in Finland Danfoss A/S, 6430 Nordborg, Denmark

135X9219

87A 40°C / 72A 50°C

45kW:400V / 60HP:480V IP21/Type1

3~AC,0-Uin, 0-320Hz,

Uin:3~AC,380-500V, 50/60Hz,

POWER :

OUTPUT:

INPUT:

Danfoss Limited

0018131571

NXP00002V195

Ma r ks:

Cust . Ord. No :

Appl icat ion :

Firm ware :

7DP-008752-116SC8

Code:

배치 ID

VACON의 발주 번호

유형 코드

일련번호

주전원 전압

정격 출력 전류

보호 등급

펌웨어 코드

소비자의 발주 번호

코드

설명

VACON

이 부분은 모든 제품에서 동일합니다.

NXP

제품 범위:

NXP = VACON® NXP

NXS = VACON® NXS

0003

암페어 단위의 드라이브 등급. 예: 0003 = 3 A

VACON® NXS/NXP Air-cooled

운전 지침서

제품 개요

그림 1: VACON® NXS/NXP AC 드라이브의 패키지 라벨

3.4 유형 코드의 설명

VACON

예 코드는 예를 들어, 다음과 같은 형식으로 표시됩니다.

•

표 2: 유형 코드의 설명

의 유형 코드는 표준 코드와 옵션 코드로 구성됩니다. 유형 코드의 각 부분은 발주서의 데이터와 일치합니다.

NXP00035-A2H1SSS-A1A2C30000+DNOT

•

코드

설명

주전원 전압:

2 = 208–240 V

5 = 380–500 V

6 = 525–600 V (IEC) 525–600 V (cULus)

제어 패널:

A = 표준 (텍스트 표시창) B = 현장 제어 패널 없음 F = 모형 키패드 G = 그래픽 표시창

보호 등급:

0 = IP00 2 = IP21 (UL 타입 1) 5 = IP54 (UL 타입 12) T = 플랜지 장착(관통 구멍 장착)

EMC 방사 레벨:

C = 표준 IEC/EN 61800-3 + A1의 카테고리 C1, 1차 환경 및 1000 V 미만의 정격 전압 준수 H = 표준 IEC/EN 61800-3 + A1의 카테고리 C2, 고정 설비 및 1000 V 미만의 정격 전압 준수 L = 표준 IEC/EN 61800-3 + A1의 카테고리 C3, 2차 환경 및 1000 V 미만의 정격 전압 준수 T = IT 네트워크(C4)에 사용 시 표준 IEC/EN 61800-3 + A1 준수. N = EMC 방사 보호 없음. 외부 EMC 필터가 필요합니다.

제동 초퍼:

(1)

0 = 제동 초퍼 없음 1 = 내부 제동 초퍼 2 = 내부 제동 초퍼 및 저항, 적용 가능 대상:

208–240 V (FR4–FR6)

380–500 V (FR4–FR6)

SSS

하드웨어 변경:

공급, 첫 번째 문자 (Xxx):

S = 6펄스 연결 (FR4 ~ FR11) B = 추가적인 직류 연결 (FR8 ~ FR11) O = 표준 및 입력 스위치(독립형) J = 주전원 스위치와 DC 링크 단자가 있는 FR10 ~ 11 독립형 P = 표준 및 입력 스위치 UL (독립형) K = DC 링크 커넥터 및 입력 스위치 UL (독립형)

장착, 두 번째 문자: (xXx):

S = 공냉식 드라이브

보드, 세 번째 문자 (xxX):

VACON® NXS/NXP Air-cooled

운전 지침서

제품 개요

AQ275638903263ko-000301 / DPD01651I

| 17

•

코드

설명

S = 표준 보드 (FR4 ~ FR8) V = 코팅형 보드 (FR4 ~ FR8) F = 표준 보드 (FR9 ~ FR11) G = 코팅형 보드 (FR9 ~ FR11) A = 광섬유, 통합 제어 (FR10 ~ FR11 독립형 드라이브) B = 광섬유, 통합 제어, 코팅형 보드 (FR10 ~ FR11 독립형 드라이브) N = 별도의 IP54 (UL 타입 12) 제어 박스, 표준 보드, 광섬유 연결 (FR9 IP00, ≥ FR10) O = 별도의 IP54 (UL 타입 12) 제어 박스, 코팅형 보드, 광섬유 연결 (FR9 IP00, ≥ FR10) X = 별도의 IP00 제어 박스, 표준 보드 (FR9 IP00) Y = 별도의 IP00 제어 박스, 코팅형 보드 (FR9 IP00)

A1A2C30000

옵션 보드: 슬롯당 2자. 00 = 슬롯 사용 안함 옵션 보드 약어:

A = 기본 I/O 보드 B = 확장기 I/O 보드 C = 필드버스 보드 D = 특수 보드 E = 필드버스 보드

예를 들어, C3 = PROFIBUS DP

+DNOT

옵션 코드. VACON® NXP 선정 지침서의 전체 옵션 코드 목록을 참조하십시오.

정격 주전원 전압

정격 전류

외함 용량

2 (208–240 V)

0003

FR4

0004

0007

0008

0011

0012

0017

FR5

0025

VACON® NXS/NXP Air-cooled

운전 지침서

제품 개요

제동 저항은 208–240 V (FR7–FR11), 380–500 V (FR7–FR11) 및 525–690 V (모든 외함 용량)의 외부 설치 옵션으로 제공됩니다.

3.5 외함 용량

예 정격 전류와 정격 주전원 전압의 코드는 패키지 라벨(3.3 패키지 라벨 참조)의 유형 코드(3.4 유형 코드의 설명 참조)에 있습니다.

이러한 값을 사용하여 표에서 AC 드라이브의 외함 용량을 확인합니다. 예시 "NXP00035-A2H1SSS-A1A2C30000+DNOT"에서 정격 전류의 코드는 0003이고 정격 주전원 전압의 코드는 5입니다.

표 3: 외함 용량

정격 주전원 전압

정격 전류

외함 용량

0031

0048

FR6

0061

0075

FR7

0088

0114

0140

FR8

0170

0205

0261

FR9

0300

5 (380–500 V)

0003

FR4

0004

0005

0007

0009

0012

0016

FR5

0022

0031

0038

FR6

0045

0061

0072

FR7

0087

0105

VACON® NXS/NXP Air-cooled

운전 지침서

제품 개요

정격 주전원 전압

정격 전류

외함 용량

0140

FR8

0168

0205

0261

FR9

0300

0385

FR10 독립형

0460

0520

0590

FR11 독립형

0650

0730

6 (500–690 V)

0004

FR6

0005

0007

0010

0013

0018

0022

0027

0034

0041

FR7

0052

0062

FR8

0080

0100

0125

FR9

VACON® NXS/NXP Air-cooled

운전 지침서

제품 개요

정격 주전원 전압

정격 전류

외함 용량

0144

0177

0205

0261

FR10 독립형

0325

0385

0416

0460

FR11 독립형

0502

0590

주전원 전압

외함 용량

IP21 (UL 타입 1)

IP54 (UL 타입 12)

208–240 V

FR4–FR9

xx350–500 V

FR4–FR9

xx350–500 V

FR10 독립형

xx350–500 V

FR11 독립형

x–525–690 V

FR4-FR9

xx525–690 V

FR10 독립형

xx525–690 V

FR11 독립형

–

VACON® NXS/NXP Air-cooled

운전 지침서

제품 개요

3.6 사용 가능한 보호 등급

표 4: 사용 가능한 보호 등급

3.7 사용 가능한 EMC 등급

제품 표준(EMC 내성 요건) IEC/EN 61800-3 + A1에는 5개의 카테고리가 있습니다. VACON® AC 드라이브는 표준의 해당 등급에 따 라 5개의 EMC 등급으로 나뉩니다. 모든 VACON® NX AC 드라이브는 표준 IEC/EN 61800-3 + A1을 준수합니다.

유형 코드는 해당 AC 드라이브에 부합하는 카테고리 요건을 알려줍니다(3.4 유형 코드의 설명 참조). 다음과 같은 AC 드라이브의 속성이 변경되면 카테고리도 변경됩니다.

AQ275638903263ko-000301 / DPD01651I

| 21

IEC/EN 61800-3 +

A1의 EMC

등급

VACON

의 해당 EMC 등

급

설명

적용 가능 대 상

최상의 EMC 보호. 이러한 AC 드라이브는 정격 전압이 1000 V 미만입니다. 이러한 드 라이브는 1차 환경에서 사용됩니다.

참 고

AC 드라이브의 보호 등급은 IP21 (UL 타입 1)이며 전도성 방사만 카테고리 C1의 요 건 내에 있습니다.

380–500 V, FR4 ~ FR6, IP54 (UL 타입

12) C2

고정 설비 내의 AC 드라이브가 포함됩니다. 이러한 AC 드라이브는 정격 전압이 1000 V 미만입니다. 카테고리 C2 AC 드라이브는 1차 및 2차 환경에 사용할 수 있습니다.

380–500 V, FR4 ~ FR9 및 208–240 V, FR4 ~ FR9

정격 전압이 1000 V 미만인 AC 드라이브가 포함됩니다. 이러한 AC 드라이브는 2차 환 경에만 사용됩니다.

380–500 V FR10 이상, 525–690 V FR6 이상의 IP21 (UL 타입

1) 및 IP54 (UL 타입 12)

이러한 AC 드라이브는 IT 시스템에 사용되는 경우, 표준 IEC/EN 61800-3 + A1을 준수 합니다. IT 시스템에서 네트워크는 접지에서 절연되거나 높은 임피던스를 통해 접지 에 연결되어 누설 전류를 줄입니다.

참 고

AC 드라이브가 다른 제품과 함께 사용되는 경우, EMC 요건에 부합하지 않습니다.

VACON® NX AC 드라이브의 EMC 등급을 C2에서 C3 ~ C4로 변경하려면 6.6 IT 시스템

내 설치의 지침을 참조하십시오.

모든 제품군

EMC 방사 보호 없음

이 카테고리의 AC 드라이브는 EMC 방사 보호를 제공하지 않습니다. 이러한 드라이브 는 외함 내에 설치됩니다.

참 고

외부 EMC 필터는 주로 EMC 방사 요건을 준수하는데 필요합니다.

참 고

무선 간섭 주택 환경에서는 이 제품이 무선 간섭을 야기할 수 있습니다.

저감 보완 조치를 실시합니다.

IP00 내

VACON® NXS/NXP Air-cooled

운전 지침서

•

전자기 간섭의 레벨

•

전원 시스템 네트워크의 요건

•

설치 환경(표준 IEC/EN 61800-3 + A1 참조)

표 5: 사용 가능한 EMC 등급

제품 개요

e30bf978.10

A B C

I H G

reset

ready

run

fault

select enter

교류 전원이 드라이브에 연결되고 활성 결함이 없 을 때 [ready](준비) LED가 켜집니다. 이와 동시에 드 라이브 상태 표시자에 READY(준비)가 표시됩니다.

드라이브가 운전하면 [run](가동) LED가 켜집니다. Stop(정지) 버튼을 누르고 드라이브가 감속할 때 LED가 점멸합니다.

위험한 조건(Fault Trip(결함 트립))으로 인해 AC 드 라이브가 정지할 때 [fault](결함) LED가 점멸합니 다. 8.5.1 Active Faults(활성 결함) 메뉴 찾기를 참조 하십시오.

Start(기동) 버튼입니다. 키패드가 활성 제어 모드일

때 이 버튼으로 모터를 기동합니다. 8.4.3 제어 모드

변경를 참조하십시오.

Stop(정지) 버튼입니다. 이 버튼으로 모터를 정지합

니다(파라미터 R3.4/R3.6에서 정지가 비활성화된 경우는 제외). 8.4.2 Keypad Control(키패드 제어) 파

라미터 M3를 참조하십시오.

오른쪽 Menu(메뉴) 버튼입니다. 이 버튼을 사용하 여 메뉴에서 앞으로 이동하고 (파라미터 메뉴에서) 커서를 오른쪽으로 움직이며 편집 모드로 이동합 니다.

[enter](엔터) 버튼입니다. 이 버튼을 사용하여 선택

항목을 수락하고 (2–3초간 길게 눌러) 결함 이력을 초기화합니다.

아래쪽 Browser(브라우저) 버튼입니다. 이 버튼을 사용하여 주 메뉴와 다른 하위메뉴의 페이지를 스 크롤하고 값을 줄입니다.

[select](선택) 버튼입니다. 이 버튼을 사용하여 예를

들어, 새로운 값으로 인해 일부 다른 값이 어떻게 변경되는지 여부를 확인하기 위해 마지막 표시창 2 개 사이에서 이동합니다.

왼쪽 Menu(메뉴) 버튼입니다. 이 버튼을 사용하여 메뉴에서 뒤로 이동하고 (파라미터 메뉴에서) 커서 를 오른쪽으로 움직입니다.

[reset](초기화) 버튼입니다. 이 버튼을 사용하여 결 함을 초기화합니다.

위쪽 Browser(브라우저) 버튼입니다. 이 버튼을 사 용하여 주 메뉴와 다른 하위메뉴의 페이지를 스크 롤하고 값을 늘립니다.

VACON® NXS/NXP Air-cooled

운전 지침서

제품 개요

3.8 제어 패널

3.8.1 제어 패널 소개

제어 패널은 AC 드라이브와 사용자간의 인터페이스입니다. 제어 패널을 사용하여 모터의 회전수를 제어하고 AC 드라이브의 상 태를 모니터링합니다. 또한 이를 사용하여 AC 드라이브의 파라미터를 설정합니다.

제어 패널은 AC 드라이브에서 분리할 수 있습니다. 제어 패널은 입력 라인 전위에서 절연되어 있습니다.

3.8.2 키패드

VACON

키패드에는 AC 드라이브 (및 모터)를 제어하고 파라미터를 설정하며 값을 모니터링할 수 있는 버튼이 9개 있습니다.

그림 2: VACON® NXP의 키패드 버튼

AQ275638903263ko-000301 / DPD01651I

| 23

reset

START

STOP

ready

run

fault

select

enter

e30bg072.10

교류 전원이 드라이브에 연결되고 활성 결함이 없 을 때 [ready](준비) LED가 켜집니다. 이와 동시에 드 라이브 상태 표시자에 READY(

준비

)가 표시됩니다.

드라이브가 운전하면 [run](가동) LED가 켜집니다. Stop(정지) 버튼을 누르고 드라이브가 감속할 때 LED가 점멸합니다.

[START](기동) 버튼입니다. 키패드가 활성 제어 모

드일 때 이 버튼으로 모터를 기동합니다. 8.4.3 제어

모드 변경를 참조하십시오.

[STOP](정지) 버튼입니다. 이 버튼으로 모터를 정지

합니다(파라미터 R3.4/R3.6에서 정지가 비활성화된 경우는 제외). 8.4.2 Keypad Control(키패드 제어) 파

라미터 M3를 참조하십시오.

[enter](엔터) 버튼입니다. 이 버튼을 사용하여 선택

항목을 수락하고 (2–3초간 길게 눌러) 결함 이력을 초기화합니다.

아래쪽 Browser(브라우저) 버튼입니다. 이 버튼을 사용하여 주 메뉴와 다른 하위메뉴의 페이지를 스 크롤하고 값을 줄입니다.

[select](선택) 버튼입니다. 이 버튼을 사용하여 예를

들어, 새로운 값으로 인해 일부 다른 값이 어떻게 변경되는지 여부를 확인하기 위해 마지막 표시창 2 개 사이에서 이동합니다.

왼쪽 Menu(메뉴) 버튼입니다. 이 버튼을 사용하여 메뉴에서 뒤로 이동하고 (파라미터 메뉴에서) 커서 를 오른쪽으로 움직입니다.

[reset](초기화) 버튼입니다. 이 버튼을 사용하여 결 함을 초기화합니다.

위쪽 Browser(브라우저) 버튼입니다. 이 버튼을 사 용하여 주 메뉴와 다른 하위메뉴의 페이지를 스크 롤하고 값을 늘립니다.

VACON® NXS/NXP Air-cooled

운전 지침서

그림 3: VACON® NXS의 키패드 버튼

제품 개요

3.8.3 표시창

아래 그림은 표시창의 각 부분을 설명합니다.

B C D E

F G

e30bf979.10

READY

FAULT

STOP

RUN

Bus/CommKeypadI/O term

ALARM

모터가 RUN(가동) 상태입니다. 정지 명령이 전달되 면 표시자가 점멸하기 시작하고 속도가 계속 감소 하는 동안 점멸합니다.

모터 회전 방향이 정뱡향입니다.

모터 회전 방향이 역뱡향입니다.

드라이브가 운전하지 않습니다.

교류 전원이 인가되었습니다.

알람이 발생했습니다.

결함이 발생했고 AC 드라이브가 정지되었습니다.

I/O 단자가 활성 제어 모드입니다.

제어 패널이 활성 제어 모드입니다.

필드버스가 활성 제어 모드입니다.

위치 표시자. 라인에 메뉴, 파라미터 등의 기호와 번호가 표시됩니다. 예를 들어, M2 = 메뉴 2(파라미 터) 또는 P2.1.3 = 가속 시간.

설명 라인. 라인에 메뉴, 값 또는 결함의 설명이 표 시됩니다.

값 라인. 라인에 지령, 파라미터 등의 숫자 값 및 텍 스트 값이 표시됩니다. 또한 각 메뉴에서 사용할 수 있는 하위메뉴 개수가 표시됩니다.

VACON® NXS/NXP Air-cooled

운전 지침서

그림 4: 표시창 표시자

제품 개요

드라이브 상태 표시자(A–G)는 모터와 AC 드라이브의 상태에 관한 정보를 제공합니다. 제어 모드 표시자(H, I, J)는 제어 모드 선택항목을 표시합니다. 제어 모드는 START/STOP(기동/정지) 명령을 전달하고 지령 값을

변경하는 제어 주체를 알려줍니다. 이러한 선택을 하려면 Keypad control(키패드 제어) 메뉴(M3)로 이동합니다(8.4.3 제어 모드

변경 참조).

3개의 텍스트 라인(K, L, M)은 메뉴 구조 내 현재 위치와 드라이브의 운전에 관한 정보를 제공합니다.

3.8.4 기본 메뉴 구조

AC 드라이브의 데이터는 메뉴 및 하위메뉴에 있습니다. 그림은 AC 드라이브의 기본 메뉴 구조를 보여줍니다. 이 메뉴 구조는 예시에 불과하며 그 내용 및 항목은 사용 중인 어플리케이션에 따라 다를 수 있습니다.

e30bf981.10

메인 메뉴

하위 메뉴 하위 메뉴

어플리케이션 매뉴얼 참조

메인 메뉴

M1 Monitor

V1.1 Output frequency

V1.2 Frequency ref.

V1.3 Motor speed

V1.4 Motor current

M3 Keypad control

P3.1 Control place

R3.2 Keypad reference

P3.3 Direction (on keypad)

P3.4 Stop button

V1.5 Motor torque

V1.6 Motor power

V1.7 Motor voltage

V1.8 DC-link voltage

S6.1 Language selection

S6.2 Application selection

S6.3 Copy parameters

S6.4 Compare param.

S6.5 Security

S6.6 Keypad settings

S6.7 Hardware settings

S6.8 System information

S6.9 Power monitor

S6.11 Power multi-monitor

V1.9 Unit temperature

V1.10 Motor temp.

V1.11 Analogue Input 1

V1.12 Analogue Input 2

V1.13 Current input

V1.14 DIN1, DIN2, DIN3

V1.15 DIN4, DIN5, DIN6

V1.16 Analogue output

V1.17 Multimonit. items

M2 Parameters

M6 System menu

M4 Active faults

M5 Fault history

M7 Expander boards

VACON® NXS/NXP Air-cooled

운전 지침서

제품 개요

그림 5: AC 드라이브의 기본 메뉴 구조

3 4 5 6 7 8

e30bf975.10

접지 단자(FR4/FI4, FR5), 2개

제어 케이블용 접지 클램프, 3개

고무 그로밋(크기는 등급에 따라 다름), 3개

케이블 삽입 플레이트

나사, M4x10, 5개

나사, M4x16, 3개

접지 도체용 접지 클램프(FR6/FI6), 2개

접지 나사 M5x16 (FR6/FI6), 4개

e30bf976.10

VACON® NXS/NXP Air-cooled

운전 지침서

4 배송품 인수

4.1 배송품 확인

VACON

절차

4.1.1 FR4/FI4–FR6/FI6의 액세서리

AC 드라이브가 소비자에게 배송되기 전에 제조업체는 수많은 드라이브 관련 테스트를 실행합니다.

패키지를 제거한 후 운송 중에 손상된 곳이 있는지 드라이브를 점검합니다.

드라이브가 배송 중 손상된 경우에는 화물 보험 회사 또는 운송업체에 문의하십시오.

배송품이 정확한지 확인하려면 발주서 데이터를 패키지 라벨의 데이터와 비교합니다(3.3 패키지 라벨 참조).

배송품이 발주서와 일치하지 않는 경우, 즉시 공급업체에 문의하십시오.

배송품 내용물이 정확하고 완벽한지 확인하려면 제품의 유형 코드를 해당 유형 코드와 비교합니다(3.4 유형 코드의 설

명 참조).

그림에 표시된 품목이 모두 액세서리 백에 포함되어 있는지 확인합니다. 이러한 액세서리는 전기적인 설치에 필요한 내 용물입니다. 액세서리 백의 내용물은 외함 용량 및 보호 등급에 따라 다릅니다.

- FR4/FI4–FR4-FR6: 4.1.1 FR4/FI4–FR6/FI6의 액세서리

- FR7/FI7–FR8/FI8: 4.1.2 FR7/FI7–FR8/FI8의 액세서리

- FR10–FR11 독립형: 4.1.3 FR10–FR11 독립형의 액세서리

배송품 인수

그림 6: FR4–FR6/FI4–FI6의 액세서리 백 내용물

4.1.2 FR7/FI7–FR8/FI8의 액세서리

그림 7: FR7–FR8/FI7–FI8의 액세서리 백 내용물

나사, M4x16, 3개

제어 케이블용 접지 클램프, 3개

고무 그로밋 GD21 (FR7/FI7 IP54/UL 타입 12), 3개 / (FR8/FI8), 6개

고무 그로밋 GDM36 (FR7/FI7), 3개

e30bh766.10

VACON® NXS/NXP Air-cooled

운전 지침서

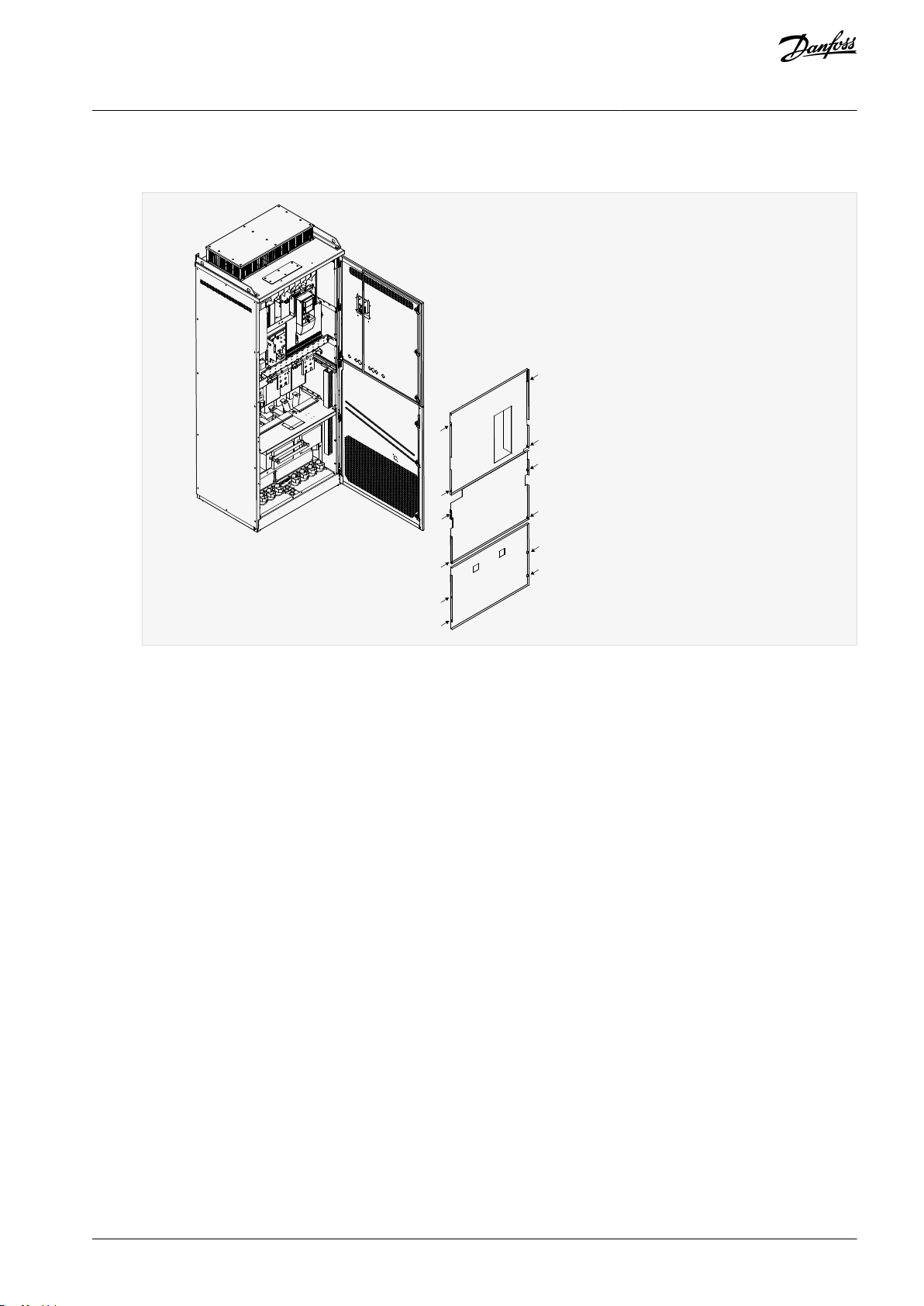

4.1.3 FR10–FR11 독립형의 액세서리

캐비닛 도어 키는 AC 드라이브 상단의 리프팅 레일에 부착되어 있습니다.

배송품 인수

그림 8: 배송 시 캐비닛 도어 키의 위치

4.2 제품 보관

설치하기에 앞서 제품을 보관해야 하는 경우, 다음의 지침을 준수합니다.

절차

사용하기에 앞서 AC 드라이브를 보관해야 하는 경우, 주위 조건이 다음과 일치하는지 확인합니다.

•

보관 온도: -40…+70° C (-40...+158° F)

•

상대 습도: 0–95%, 비응결

AC 드라이브를 장기간 보관해야 하는 경우, 1년에 한 번씩 AC 드라이브에 전원을 연결합니다. 전원이 인가된 상태로 최 소 2시간 동안 놔둡니다.

보관 기간이 12개월을 초과하는 경우, 전해 DC 커패시터를 주의하여 충전합니다. 컨덴서를 개조하려면 10.2 컨덴서 개

조의 지침을 준수합니다.

장기간 보관은 권장하지 않습니다.

4.3 제품 들어올리기

들어올리기 지침은 AC 드라이브의 중량에 따라 다릅니다. 해당 패키지에서 드라이브를 꺼내기 위해서는 리프팅 장치의 사용이 필요할 수 있습니다.

절차

AC 드라이브의 중량을 확인합니다(12.1 AC 드라이브의 중량 참조).

FR7/FI7을 초과하는 AC 드라이브를 패키지 밖으로 들어올리려면 지브 크레인을 사용합니다.

>60°

e30bh767.10

VACON® NXS/NXP Air-cooled

운전 지침서



배송품 인수

드라이브를 들어올린 후 드라이브의 손상 여부를 확인합니다.

4.4 제품 수정 라벨 사용

액세서리 백에는 "제품 수정" 라벨도 있습니다. 이 라벨은 서비스 기사에게 AC 드라이브에 적용된 변경사항을 알려주는 기능을 합니다.

AQ275638903263ko-000301 / DPD01651I

| 29

e30bf977.10

Option board: NXOPT......... Date:............

IP54 upgrade/Collar EMC level modified: H/L to T

Drive modified:

in slot: A B C D E Date:............

Date:............

VACON® NXS/NXP Air-cooled

운전 지침서

그림 9: 제품 수정 라벨

절차

쉽게 찾을 수 있도록 AC 드라이브의 측면에 라벨을 부착합니다.

AC 드라이브에 적용된 변경사항이 있는 경우, 이를 라벨에 기재합니다.

배송품 인수

VACON® NXS/NXP Air-cooled

운전 지침서

장치 장착

5 장치 장착

5.1 환경 요건

5.1.1 일반 환경 요건

공기 중의 수분, 입자 또는 부식성 가스가 있는 환경에서는 장비의 보호 등급이 설치 환경과 일치해야 합니다. 주위 환경에 대한 요건을 충족하지 못하면 AC 드라이브의 수명이 단축될 수 있습니다. 습도, 온도 및 고도 관련 요건을 충족해야 합니다.

진동 및 충격

AC 드라이브는 생산 현장의 벽면 및 바닥에 설치된 유닛과 벽면 또는 바닥에 볼트로 고정된 패널에 설치된 유닛의 관련 요건을 준수합니다.

AC 드라이브는 선박 내 설치에 적합합니다. 자세한 주위 환경 사양은 12.8 VACON® NXP 기술 데이터를 참조하십시오.

설치 요건:

•

냉각을 위해 AC 드라이브 주변에 여유 공간이 충분해야 합니다(5.2.2 FR4 ~ FR9의 냉각 또는 5.2.3 독립형 AC 드라이브(FR10 ~

FR11)의 냉각참조).

•

유지보수를 위한 여유 공간 또한 필요합니다.

•

장착 표면이 충분히 평평한지 확인합니다.

5.1.2 높은 고도에서의 설치

고도가 높아지고 압력이 낮아질수록 공기 밀도는 감소합니다. 공기 밀도가 감소하면 열 용량이 감소하고 (다시 말해, 공기가 희 박해서 열 소실이 더욱 감소하고) 전기장에 대한 저항(항복 전압/간격)이 감소합니다.

VACON 3000 m 고도에서의 설치에 적합하도록 설계되어 있습니다(각기 다른 규격에 대한 세부 정보는 기술 데이터에서 확인).

이 장에 명시된 용량 감소 가이드라인을 준수하면 보다 높은 고도에서의 설치가 가능합니다. 최대 허용 고도는 12.8 VACON® NXP 기술 데이터를 참조하십시오. 1000 m 이상에서는 제한적인 최대 부하 전류를 100 m마다 1%씩 줄입니다. 옵션 보드, I/O 신호 및 릴레이 출력에 관한 정보는 VACON® NX I/O 보드 사용자 매뉴얼을 참조하십시오.

NX AC 드라이브의 정격 열 성능은 최대 1000 m 고도에서의 설치에 적합하도록 설계되어 있습니다. 전기 절연은 최대

예 예를 들어, 2500 m 고도에서는 부하 전류를 정격 출력 전류의 85%까지 줄입니다(100% – (2500–1000 m) / 100 m x 1% = 85%). 높은 고도에서 퓨즈를 사용하는 경우, 대기 밀도가 감소함에 따라 퓨즈의 냉각 효과가 감소합니다.

2000미터 이상에서 퓨즈를 사용하는 경우, 퓨즈의 연속 정격: I = In*(1- (h-2000)/100*0.5/100) 여기서, I = 높은 고도에서의 전류 정격 I

= 퓨즈의 정격 전류

h = 미터 단위 고도

500

1000

1500

2000

2500

3000

3500

4000

4500

5000

10%

30%

50%

70%

20%

40%

60%

80%

90%

100%

110%

e30bg030.30

부하능, %

고도, 미터

부하능

VACON® NXS/NXP Air-cooled

운전 지침서

장치 장착

그림 10: 높은 고도에서의 부하능

5.2 냉각 요건

5.2.1 일반적인 냉각 요건

AC 드라이브는 운전 중에 열이 발생합니다. 팬이 공기를 이동시키고 드라이브의 온도를 낮춥니다. 드라이브 주변에 여유 공간이

충분한지 확인합니다. 냉각 공기의 온도가 드라이브의 최대 주위 작동 온도보다 높아지거나 최소 주위 작동 온도보다 낮아지지 않게 해야 합니다.

5.2.2 FR4 ~ FR9의 냉각

여러 AC 드라이브를 위로 쌓아서 설치하는 경우, 필요한 여유 공간은 C + D입니다(그림 11 참조). 또한 아래쪽 드라이브에서 배 출되는 공기가 상단 드라이브의 흡기부와 다른 방향으로 흐르게 해야 합니다.

e30bg010.10

드라이브 주변의 여유 공간(B 및 C 또한 참조)

하나의 드라이브에서 다음 드라이브까지의 간격 또는 캐비닛 벽면까지의 거리

드라이브 위쪽 여유 공간

드라이브 아래쪽 여유 공간

드라이브 유형

ABC

0003 2–0012 2 0003 5–0012 5

20 (0.79)

100 (3.94)

50 (1.97)

0017 2–0031 2 0016 5–0031 5

20 (0.79)

120 (4.72)

60 (2.36)

0048 2–0061 2 0038 5–0061 5 0004 6-0034 6

30 (1.18)

20 (0.79)

160 (6.30)

80 (3.15)

0075 2–0114 2 0072 5–0105 5 0041 6–0052 6

80 (3.15)

300 (11.81)

100 (3.94)

0140 2–0205 2 0140 5–0205 5 0062 6–0100 6

80 (3.15)

(1)

80 (3.15)

300 (11.81)

VACON® NXS/NXP Air-cooled

운전 지침서

장치 장착

그림 11: 설치 공간

표 6: mm(inch) 단위의 AC 드라이브 주변 최소 여유 공간

드라이브 유형

ABC

0261 2–0300 2 0261 5–0300 5 0125 6–0208 6

50 (1.97)

80 (3.15)

400 (15.75)

250 / 350 (9.84) / (13.78)

(2)

드라이브 유형

냉각 공기량 [m

/h]

냉각 공기량 [CFM]

0003 2–0012 2 0003 5–0012 5

41.2

0017 2–0031 2 0016 5–0031 5

190

112

0048 2–0061 2 0038 5–0061 5 0004 6–0034 6

425

250

0075 2–0114 2 0072 5–0105 5 0041 6–0052 6

425

250

0140 2–0205 2 0140 5–0205 5 0062 6–0100 6

650

383

0261 2–0300 2 0261 5–0300 5 0125 6–0208 6

1000

589

VACON® NXS/NXP Air-cooled

운전 지침서

모터 케이블이 연결된 팬을 교체하기 위해 드라이브의 양쪽 측면에 필요한 여유 공간은 150 mm(5.91 inch)입니다.

팬을 교체하는데 필요한 최소 여유 공간.

표 7: 필요한 냉각 공기

장치 장착

e30bg011.10

측 벽면 또는 주변 구성품까지의 최소 거리

캐비닛 상단에서의 최소 거리

캐비닛 전면의 여유 공간

드라이브 유형

ABC

0385 5–0730 5 0261 6–0590 6

20 (0.79)

200 (7.87)

800 (31.50)

드라이브 유형

냉각 공기량 [m

/h]

냉각 공기량 [CFM]

0385 5–0520 5 0261 6–0416 6

2000

900

0590 5–0730 5 0460 6–0590 6

3000

1765

VACON® NXS/NXP Air-cooled

운전 지침서

5.2.3 독립형 AC 드라이브(FR10 ~ FR11)의 냉각

장치 장착

그림 12: AC 드라이브 주변의 최소 여유 공간

표 8: mm(inch) 단위의 AC 드라이브 주변 최소 여유 공간

표 9: 필요한 냉각 공기

모든 운전 조건에서의 전력 손실에 관한 자세한 정보는 http://ecosmart.danfoss.com/을 참조하십시오.

5.3 설치 순서

5.3.1 벽면 설치형 AC 드라이브의 설치 순서

다음의 지침을 사용하여 VACON® NX 벽면 설치형 AC 드라이브 또는 VACON® NX 인버터 FI4–FI8을 설치합니다.

절차

장착 옵션을 선택합니다.

e30bh790.10

고정 구멍, Ø= 13 mm (0.51 in)

VACON® NXS/NXP Air-cooled

운전 지침서

- 수평 드라이브가 수평 위치에서 설치되는 경우, 수직으로 떨어지는 물방울에 대한 보호 조치가 없습니다.

- 수직

- 플랜지 장착 AC 드라이브는 또한 플랜지 장착 옵션(스루홀 장착)으로 캐비닛 벽면에 설치할 수 있습니다. 플랜지 장착을 사용하

는 경우, 전원 장치의 보호 등급은 IP54(UL 타입 12)이고 제어 유닛의 보호 등급은 IP21(UL 타입 1)입니다.

AC 드라이브의 치수를 확인합니다(12.2.1 치수 정보 목록 참조).

냉각을 위해 AC 드라이브 주변에 여유 공간이 충분해야 합니다(5.2.2 FR4 ~ FR9의 냉각 참조). 유지보수를 위한 여유 공간 또한 필요합니다.

배송 시 포함된 나사와 기타 구성품으로 AC 드라이브를 부착합니다.

5.3.2 독립형 AC 드라이브의 설치 순서

다음의 지침을 사용하여 독립형 AC 드라이브를 설치합니다.

절차

장착 표면이 충분히 평평한지 확인합니다.

AC 드라이브의 치수를 확인합니다(12.2.4.1 FR10–FR11 독립형의 치수 참조).

냉각을 위해 AC 드라이브 주변에 여유 공간이 충분해야 합니다(5.2.3 독립형 AC 드라이브(FR10 ~ FR11)의 냉각 참조). 유 지보수를 위한 여유 공간 또한 필요합니다.

외함에는 고정을 위한 구멍이 있습니다. 필요한 경우, AC 드라이브를 벽면에 고정합니다.

장치 장착

e30bg078.20

U/T1

V/T2

W/T3

B-

B+/R+

R-

제어 패널

제어 유닛

전원 장치

VACON® NXS/NXP Air-cooled

운전 지침서

6 전기적인 설치

6.1 케이블 연결

주전원 케이블은 단자 L1, L2 및 L3에 연결됩니다. 모터 케이블은 단자 U, V 및 W에 연결됩니다.

전기적인 설치

그림 13: 기본 연결 다이어그램

EMC 호환 설치는 6.2 EMC 호환 설치를 참조하십시오.

6.1.1 일반적인 케이블 요건

최소 내열성이 +70 °C (158 °F)인 케이블을 사용합니다. 케이블과 퓨즈 선택 시 드라이브의 정격 출력 전류를 참조하십시오. 명판 에서 정격 출력 전류를 찾습니다.

AC 드라이브의 입력 전류가 출력 전류와 거의 동일하기 때문에 출력 전류와 일치하는 케이블과 퓨즈를 선택하는 것이 좋습니다. UL 표준에 부합하도록 케이블을 설치하는 방법에 관한 정보는 6.1.2 UL 배선 표준을 참조하십시오.

드라이브의 모터 온도 보호 기능(VACON® 올인원 어플리케이션 설명서 참조)이 과부하 보호 기능으로 사용되는 경우, 보호 레벨 에 맞는 케이블을 선택합니다. 대형 AC 드라이브에 3개 이상의 케이블이 병렬로 연결되어 사용되는 경우, 각 케이블에 별도의 과 부하 보호 기능을 사용합니다.

이러한 지침은 AC 드라이브에서 모터까지 하나의 모터와 하나의 케이블만 연결된 프로세스에만 유효합니다. 그 외 조건의 경우, 제조업체에 문의하여 보다 자세한 정보를 확인하십시오.

6.1.2 UL 배선 표준

UL(Underwriters Laboratories, 보험업자 연구소) 규정을 준수하려면 최소 내열성이 60 °C 또는 75 °C (140 °F 또는 167 °F)인 UL 승

인 구리 와이어를 사용합니다. 표준을 준수하기 위해서는 용량 0170 2 및 0168 5 (FR8)와 0261 2, 0261 5, 0300 2 및 0300 5 (FR9)의 경우, 내열성이 +90 °C (194 °F)

인 케이블을 사용합니다. 등급 1 와이어만 사용합니다. 드라이브에 등급 T 및 J 퓨즈가 있는 경우, 최대 100 000 rms의 대칭 암페어와 최대 600 V를 전달하는 회로에 사용할 수 있습니다. 내장된 솔리드 스테이트 단락 회로 보호 기능은 분기 회로 보호 기능을 제공하지 않습니다. 미국 전기공사 규정(NEC)과 기타 현

지 규정을 준수하여 분기 회로 보호를 확보합니다. 퓨즈만 분기 회로 보호를 제공합니다.

AQ275638903263ko-000301 / DPD01651I

| 37

FR4-9/FR10/ FR11 0460 6 & 0502 6

FR11 *)

e30bg080.10

VACON® NXS/NXP Air-cooled

운전 지침서

전기적인 설치

단자의 체결 강도는 12.6 단자의 체결 강도를 참조하십시오.

6.1.3 케이블 선택 및 치수 설계

12.3.1 케이블 및 퓨즈 규격 정보 목록의 표에서 AC 드라이브에 사용되는 대표적인 케이블 규격과 유형을 찾습니다. 케이블 선택

시 국내 규정, 케이블 설치 조건 및 케이블 사양을 참조하십시오.

케이블의 치수는 표준 IEC60364-5-52의 요건을 준수해야 합니다.

•

최대 주위 온도는 +30 °C입니다.

•

케이블 표면의 최대 온도는 +70 °C입니다.

•

동심형 구리 차폐가 있는 모터 케이블만 사용합니다.

•

병렬 케이블의 최대 개수는 9개입니다.

병렬 케이블 사용 시 케이블 단면적 관련 요건을 준수해야 합니다. 접지 도체의 요건에 관한 중요 정보는 6.3 접지를 참조하십시오. 각 온도의 보정 계수는 표준 IEC60364-5-52를 참조하십시오.

6.1.4 케이블 선택 및 치수 설계, 북미

12.3.1 케이블 및 퓨즈 규격 정보 목록의 표에서 AC 드라이브에 사용되는 대표적인 케이블 규격과 유형을 찾습니다. 케이블 선택

시 국내 규정, 케이블 설치 조건 및 케이블 사양을 참조하십시오.

케이블의 치수는 미국 전기공사 규정(NEC, National Electric Code)과 캐나다 전기공사 규정(CEC, Canadian Electric Code)의 요건 을 준수해야 합니다.

•

최대 주위 온도는 +86 °F입니다.

•

케이블 표면의 최대 온도는 +158 °F입니다.

•

동심형 구리 차폐가 있는 모터 케이블만 사용합니다.

•

병렬 케이블의 최대 개수는 9개입니다.

뱅렬 케이블 사용 시 케이블의 단면적 및 최대 케이블 개수 관련 요건을 준수해야 합니다. 접지 도체의 요건에 관한 중요 정보는 NEC 및 CEC를 참조하십시오. 각 온도의 보정 계수는 NEC 및 CEC의 지침을 참조하십시오.

6.1.5 퓨즈 선택

퓨즈 유형 gG/gL (IEC 60269-1)을 권장합니다. 퓨즈 전압 등급을 선택하려면 주전원을 참조하십시오. 국내 규정, 케이블 설치 조 건 및 케이블 사양 또한 참조하십시오. 권장 규격보다 큰 퓨즈는 사용하지 마십시오.

드라이브의 과부하 및 단락 회로 보호를 위해 입력 라인에 외부 퓨즈가 필요합니다.

12.3.1 케이블 및 퓨즈 규격 정보 목록에 있는 표에서 권장 퓨즈를 확인합니다.

퓨즈의 작동 시간이 0.4초 미만이어야 합니다. 작동 시간은 퓨즈 유형과 공급 회로의 임피던스에 일치해야 합니다. 보다 빠른 퓨 즈에 관한 자세한 정보는 제조업체에 문의하십시오. 제조업체는 일부 aR (UL 승인, IEC 60269-4) 및 gS (IEC 60269-4) 퓨즈 제품군 을 권장할 수도 있습니다.

6.1.6 전원 장치 토폴로지의 원리

외함 용량 FR4 ~ FR11에서 설치된 기본 6펄스 드라이브의 주전원 및 모터 연결 원리는 그림 14에서 확인할 수 있습니다.

그림 14: 외함 용량 FR4 ~ FR11의 토폴로지

단일 입력

단일 출력

이중 입력

FR11 유형 0460 6 및 0502 6에는 단일 입력 단자가

있습니다.

케이블 유형

카테고리 C1 및 C2

(1)

카테고리 C3

(2)

카테고리 C4

(2)

EMC 보호 없음

(2)

모터 케 이블

소형 저 임피던스 차폐가 있는 대칭형 전력 케 이블.

특정 주전원 전압에 맞는 케이블. NKCABLES /MCCMK, SAB/ÖZCUY-J 또는 동급 케

이블을 권장합니다. 그림 15를 참조하십시오.

동심형 보호 와이어가 있는 대칭형 전력 케이블. 특정 주전원 전압에 맞는 케이블. NKCABLES/MCMK 케이블을 권장합니다. 그림 15를 참조하십시오.

주전원 케이블

고정 설비용 전력 케이블. 특정 주전원 전압에 맞는 케이블. 차폐 케이블은 필요 없습니다. NKCABLES/MCMK 케이블을 권장합니다.

제어 케 이블

소형 저 임피던스 차폐가 있는 차폐 케이블, 예를 들어, NKCABLES/ JAMAK 또는 SAB/ÖZCuY-O 케이블.

VACON® NXS/NXP Air-cooled

운전 지침서

전기적인 설치

6.1.7 제동 저항기 케이블

VACON

NXS/NXP AC 드라이브에는 DC 공급과 외부 제동 저항(옵션)을 위한 단자가 있습니다. 이러한 단자는 B–, B+/R+ 및 R–에

해당합니다. DC 버스는 단자 B– 및 B+에 연결되고 제동 저항은 R+ 및 R–에 연결됩니다. 댄포스는 제동 저항에 사용할 수 있도록 차폐형 모터 케이블을 권장합니다. 일반적인 3상 케이블의 도체 2개만 필요합니다. 케이블의 차폐는 각각의 끝에 연결되어야 합 니다. 간섭 최소화를 위해 차폐의 360 ° 접지가 권장됩니다. 사용하지 않는 세 번째 커넥터는 한쪽 끝을 접지에 연결하여 접지해 야 합니다.

12.3.1 케이블 및 퓨즈 규격 정보 목록의 권장 케이블 목록을 참조하십시오.

주 의

다중 도체 케이블의 감전 위험 다중 도체 케이블을 사용하는 경우, 연결되지 않은 도체와 전도성 구성품과의 우발적 접촉이 야기될 수 있습니다.

다중 도체 케이블을 사용하는 경우, 연결되지 않은 도체는 모두 차단해야 합니다.

외함 용량 FR8 이상에는 직류 연결이 옵션으로 제공됩니다. 외부 제동 저항을 연결할 필요가 있는 경우에는 VACON® 제동 저항 매뉴얼을 참조하십시오. 8.7.8.2 내부 제동 저항 연결 설정 또

한 참조하십시오.

6.2 EMC 호환 설치

각기 다른 EMC 레벨의 케이블 선택은 표 10를 참조하십시오. EMC 레벨 C1 및 C2의 경우, 모터 케이블 양쪽 끝의 차폐를 360º 접지할 필요가 있습니다.

표 10: 케이블 권장사항

1차환경

2차 환경

EMC 보호 레벨의 정의는 IEC/EN 61800-3 + A1을 참조하십시오.

e30bg079.10

PE 도체와 차폐

PE 도체

차폐

위상 도체의 단면적 (S) [mm

]

해당 보호 접지 도체의 최소 단면적 [mm

]

S ≤ 16

VACON® NXS/NXP Air-cooled

운전 지침서

그림 15: PE 도체가 있는 케이블

모든 외함 용량에서 EMC 표준 규격을 준수하기 위해서는 스위칭 주파수의 초기 설정값을 사용합니다. 안전 스위치 사용 시 케이블의 처음부터 끝까지 EMC 보호가 지속되도록 해야 합니다. 드라이브는 표준 IEC 61000-3-12를 준수해야 합니다. 이를 준수하기 위해서는 단락 전력 SSC가 주전원과 공공 주전원간의 접속점

을 기준으로 최소 120 R 한 경우, 주전원 작업자에게 문의하십시오.

이어야 합니다. 단락 전력 SSC가 최소 120 R

SCE

인 주전원에 드라이브와 모터를 연결해야 합니다. 필요

SCE

전기적인 설치

6.2.1 코너 접지형 네트워크 내 설치

코너 접지는 등급 3–300 A, 주전원 208–240 V 및 등급 261–730 A, 주전원 380–500 V인 드라이브 유형(FR4 ~ FR9)에 사용할 수 있습 니다. 이러한 조건에서 EMC 보호 레벨을 C4로 변경합니다.

등급 3–205 A이고 주전원 380–500 V 또는 주전원 525–690 V인 드라이브 유형(FR4 ~ FR8)에 코너 접지를 사용하지 마십시오. 코너 접지는 FR4–FR9 드라이브(주전원 전압 208–240 V) 최대 3000 m 및 FR9–FR11 드라이브(주전원 전압 380–500 V) 최대 2000 m

에 허용됩니다.

6.6 IT 시스템 내 설치의 지침을 참조하십시오.

6.3 접지

관련 표준 및 규정에 따라 AC 드라이브를 접지합니다.

주 의

충분하지 않은 접지로 인한 AC 드라이브 손상 접

지 도체를 사용하지 않으면 드라이브가 손상될 수 있습니다.

AC 드라이브는 항상 PE 기호에 해당하는 접지 단자에 연결된 접지 도체를 함께 사용하여 접지해야 합니다.

경 고

누설 전류 위험 누설 전류가 3.5 mA를 초과합니다. 드라이브를 적절하게 접지하지 못하면 사망 또는 중상으로 이어질 수 있습니다.

공인 전기 설치업자가 장비의 올바른 접지를 수행해야 합니다.

표준 EN 61800-5-1에 따르면 보호 접지에 대한 다음의 조건 중 하나 이상이 참이어야 합니다.

연결이 고정되어야 합니다.

•

보호 접지 도체의 단면적이 최소 10 mm2 Cu 또는 16 mm2 Al여야 합니다. 혹은

•

보호 접지 도체가 파손된 경우, 주전원이 자동 차단되어야 합니다. 혹은

•

1차 보호 접지 도체와 단면적이 동일한 2차 보호 접지 도체용 단자가 있어야 합니다.

위상 도체의 단면적 (S) [mm

]

해당 보호 접지 도체의 최소 단면적 [mm

]

16 < S ≤ 35

35 < S

S/2

e30bg082.10

VACON® NXS/NXP Air-cooled

운전 지침서

표의 값은 보호 접지 도체가 위상 도체와 동일한 금속 재질인 경우에만 유효합니다. 그렇지 않으면 보호 접지 도체의 단면적은 이 표를 적용했을 때 얻어지는 것과 동등한 전도도를 생성하는 방식에 따라 결정되어야 합니다.

주전원 케이블 또는 케이블 외함의 일부가 아닌 각 보호 접지 도체의 단면적은 최소한 다음과 같아야 합니다.

•

보호 접지 도체의 최소 크기에 관한 국내 규정을 준수합니다.

2.5 mm

4 mm 드의 보호 접지 도체가 마지막으로 차단되는 도체여야 합니다.

(기계적인 보호가 있는 경우), 그리고

(기계적인 보호가 없는 경우). 코드가 연결된 장비를 사용하는 경우, 스트레인 릴리프 메커니즘에 문제가 생겼을 때 코

전기적인 설치

참 고

결함 전류 보호 스위치의 고장 AC 드라이브에는 고용량형 전류가 있기 때문에 결함 전류 보호 스위치가 올바르게 작동하지 않을 수 있습니다.

참 고

내전압 시험 내전압 시험을 수행하면 드라이브가 손상될 수 있습니다.

AC 드라이브를 대상으로 내전압 시험을 수행하지 마십시오. 제조업체에서 이미 해당 시험을 수행했습니다.

경 고

드라이브의 주전원 측에 타입 B RCD 또는 RCM 장치를 사용합니다.

6.4 액세스 및 단자 찾기

6.4.1 FR4/FI4 액세스 및 단자 찾기

다음 지침에 따라 케이블을 설치하기 위해 AC 드라이브를 엽니다.

절차

AC 드라이브의 덮개를 엽니다.



케이블 덮개의 나사를 제거합니다. 케이블 덮개를 제거합니다. 전원 장치의 덮개는 열지 마십시오.

AQ275638903263ko-000301 / DPD01651I

| 41

e30bg084.10

e30bg089.10

주전원 단자

제동 저항 단자

모터 단자

접지 단자

VACON® NXS/NXP Air-cooled

운전 지침서



단자를 찾습니다.

전기적인 설치

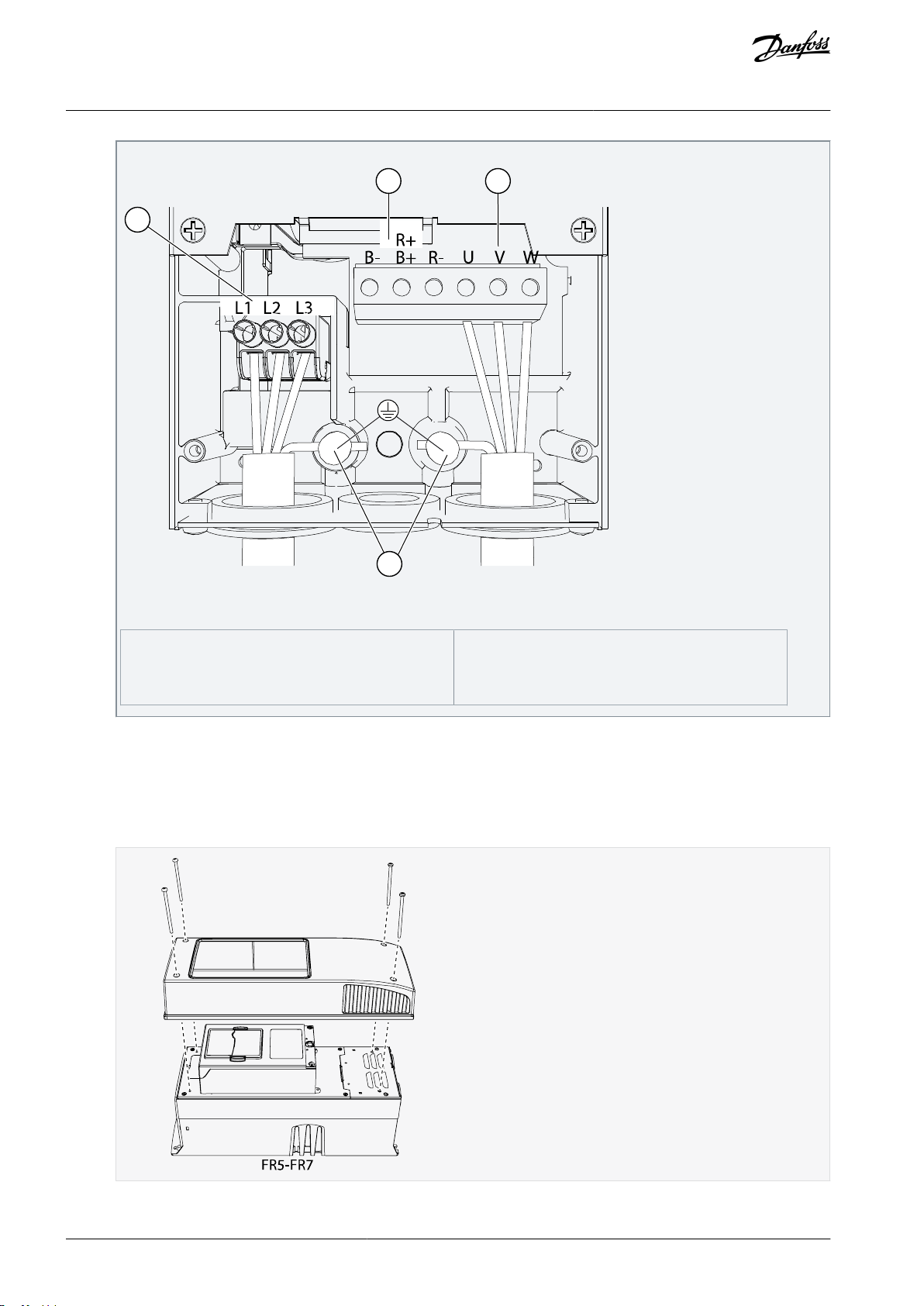

6.4.2 FR5 액세스 및 단자 찾기

다음 지침에 따라 케이블을 설치하기 위해 AC 드라이브를 엽니다.

절차

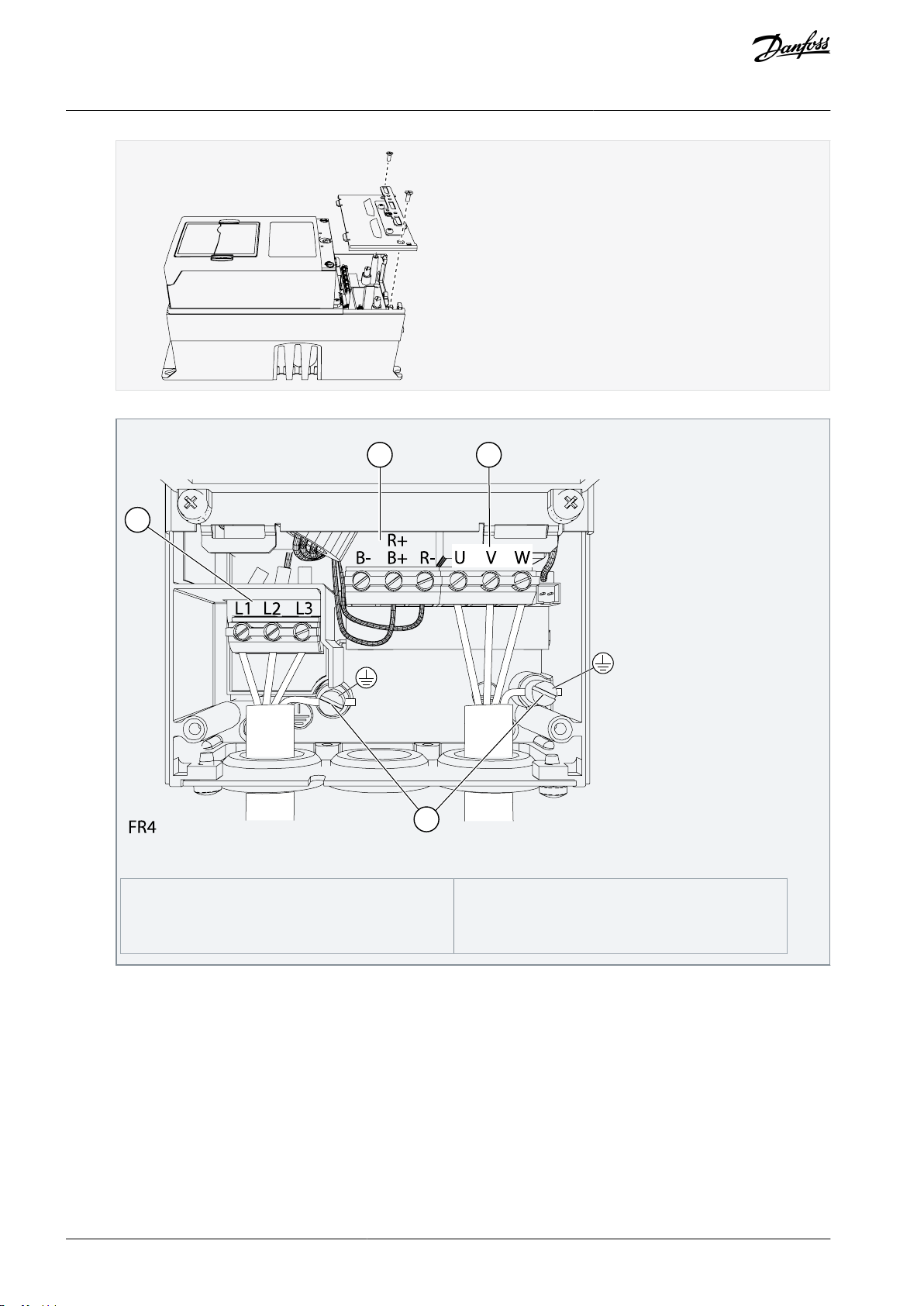

그림 16: FR4/FI4 단자

AC 드라이브의 덮개를 엽니다.

e30bg083.10

e30bg084.10

VACON® NXS/NXP Air-cooled

운전 지침서



케이블 덮개의 나사를 제거합니다. 케이블 덮개를 제거합니다. 전원 장치의 덮개는 열지 마십시오.



전기적인 설치

단자를 찾습니다.

FR5

e30bg090.10

주전원 단자

제동 저항 단자

모터 단자

접지 단자

e30bg083.10

VACON® NXS/NXP Air-cooled

운전 지침서

전기적인 설치

그림 17: FR5 단자

6.4.3 FR6/FI6 액세스 및 단자 찾기

다음 지침에 따라 케이블을 설치하기 위해 AC 드라이브를 엽니다.

절차

AC 드라이브의 덮개를 엽니다.



케이블 덮개의 나사를 제거합니다. 케이블 덮개를 제거합니다. 전원 장치의 덮개는 열지 마십시오.

e30bg084.10

FR6

e30bg091.10

주전원 단자

제동 저항 단자

모터 단자

접지 클램프

VACON® NXS/NXP Air-cooled

운전 지침서



단자를 찾습니다.

전기적인 설치

그림 18: FR6/FI6 단자

6.4.4 FR7/FI7 액세스 및 단자 찾기

다음 지침에 따라 케이블을 설치하기 위해 AC 드라이브를 엽니다.

절차

AC 드라이브의 덮개를 엽니다.

e30bg083.10

e30bg084.10

VACON® NXS/NXP Air-cooled

운전 지침서



케이블 덮개의 나사를 제거합니다. 케이블 덮개를 제거합니다. 전원 장치의 덮개는 열지 마십시오.



전기적인 설치

단자를 찾습니다.

FR7

e30bg092.10

주전원 단자

제동 저항 단자

모터 단자

접지 단자

e30bg031.10

VACON® NXS/NXP Air-cooled

운전 지침서

전기적인 설치

그림 19: FR7/FI7 단자

6.4.5 FR8/FI8 액세스 및 단자 찾기

다음 지침에 따라 케이블을 설치하기 위해 AC 드라이브를 엽니다.

절차

AC 드라이브의 덮개를 엽니다.



전원 장치 덮개를 엽니다.

e30bg032.10

B-

B+ R+

R-

e30bg076.10

VACON® NXS/NXP Air-cooled

운전 지침서



AC 드라이브 상단에 있는 직류 단자와 제동 저항 단자를 찾습니다.



전기적인 설치

단자를 찾습니다.

FR8

e30bg102.10

주전원 단자

모터 단자

접지 단자

e30bg075.10

VACON® NXS/NXP Air-cooled

운전 지침서

전기적인 설치

그림 20: FR8/FI8 단자

6.4.6 FR9 액세스 및 단자 찾기

다음 지침에 따라 케이블을 설치하기 위해 AC 드라이브를 엽니다.

절차

케이블 덮개를 제거합니다.



AC 드라이브 상단에 있는 직류 단자와 제동 저항 단자를 찾습니다.

B-

B+ R+

R-

e30bg076.10

FR9

e30bg103.10

주전원 단자

모터 단자

접지 단자

VACON® NXS/NXP Air-cooled

운전 지침서



단자를 찾습니다.

전기적인 설치

그림 21: FR9 단자

6.4.7 FR10 Standalone 액세스 및 단자 찾기

다음 지침에 따라 케이블을 설치하기 위해 AC 드라이브를 엽니다.

절차

e30bh771.10

VACON® NXS/NXP Air-cooled

운전 지침서

캐비닛 도어를 엽니다.

보호 덮개를 제거합니다.



전기적인 설치

단자를 찾습니다.

AQ275638903263ko-000301 / DPD01651I

| 51

e30bh768.10

B-

R-

B+/ R+

L3L1

제동 저항 및 직류 단자

제어 단자

모터 단자

주전원 단자

접지 버스바

VACON® NXS/NXP Air-cooled

운전 지침서

전기적인 설치

그림 22: FR10 독립형 단자

6.4.8 FR11 독립형 액세스 및 단자 찾기

다음 지침에 따라 케이블을 설치하기 위해 AC 드라이브를 엽니다.

절차

e30bh772.10

VACON® NXS/NXP Air-cooled

운전 지침서

캐비닛 도어를 엽니다.

보호 덮개를 제거합니다.



전기적인 설치

단자를 찾습니다.

AQ275638903263ko-000301 / DPD01651I

| 53

e30bh769.10

B-

B+/

R-

R+

U/T1

V/T1

W/T1

1L1

1L2

1L3

2L1

2L2

2L3

제동 저항 및 직류 단자

제어 단자

모터 단자

주전원 단자 1

접지 버스바

주전원 단자 2

VACON® NXS/NXP Air-cooled

운전 지침서

전기적인 설치

그림 23: FR11 독립형 단자

e30bh770.10

B-

R-

B+ R+

U/T1

W/T3

V/T2

L2 L3

제동 저항 및 직류 단자

제어 단자

모터 단자

주전원 단자

접지 버스바

VACON® NXS/NXP Air-cooled

운전 지침서

전기적인 설치

그림 24: FR11 독립형 단자, 0460–0502, 690 V

6.5 케이블 설치

다음의 지침을 사용하여 올바른 외함 용량의 설치 지침을 확인합니다.

절차

6.5.1 케이블 설치 관련 추가 지침지침에 따라 케이블의 길이, 간격 및 위치 지정과 관련된 요건을 확인합니다.

올바른 외함 용량의 설치 지침을 준수합니다. AC 드라이브의 외함 용량을 확인하려면 3.5 외함 용량을 참조하십시오.

•

6.5.2 케이블 설치, FR4–FR6/FI4–FI6

•

6.5.3 케이블 설치, FR7/FI7

•

6.5.4 케이블 설치, FR8/FI8

•

6.5.5 케이블 설치, FR9

케이블간 간격 [m]

차폐 케이블의 길이 [m]

케이블간 간격 [ft]

차폐 케이블의 길이 [ft]

0.3

≤ 50

1.0

≤ 164.0

1.0

≤ 300

3.3

≤ 656.1

VACON® NXS/NXP Air-cooled

운전 지침서

•

6.5.6 케이블 설치, FR10 독립형

6.5.7 케이블 설치, FR11 독립형

전기적인 설치

6.5.1 케이블 설치 관련 추가 지침

•

기동하기에 앞서 AC 드라이브의 모든 구성품이 비통전 상태인지 확인합니다. 안전 섹션의 경고를 주의 깊게 읽어보십시오.

•

모터 케이블이 다른 케이블과 충분히 떨어져 있는지 확인합니다.

•

모터 케이블은 반드시 90° 각도로 다른 케이블을 지나도록 배선되어야 합니다.

•

가능하면 모터 케이블을 다른 케이블과 길게 병렬로 배선하지 마십시오.

•

모터 케이블이 다른 케이블과 병렬로 배선된 경우, 최소 간격을 준수합니다(표 11 참조).

•

이러한 간격은 모터 케이블과 다른 시스템의 신호 케이블간에도 유효합니다.

•

차폐 모터 케이블의 최대 길이는 300 m (984 ft)(전력 용량이 1.5 kW 또는 2 hp를 초과하는 AC 드라이브) 및 100 m (328 ft)(전력 용량이 0.75 kW ~ 1.5 kW 또는 1–2 HP인 AC 드라이브)입니다. 사용된 모터 케이블이 긴 경우, 공장에 문의하여 보다 자세한 정 보를 확인하십시오.

각각의 병렬 케이블은 총 길이에 합산됩니다.

참 고

소형 드라이브(≤1.5 kW 또는 ≤2.01 hp)와 함께 긴 모터 케이블(최대 100 m 또는 328 ft)을 사용하는 경우, 모터 케이블의 용 량형 전류가 실제 모터 전류에 비해 모터 전류 측정값을 증가시킬 수 있습니다. 모터 스톨 보호 기능을 셋업할 때 이 부분 을 고려하십시오.

•

케이블 절연 점검이 필요한 경우, 9.3 케이블 및 모터 절연의 측정을 참조하십시오.

표 11: 케이블간 최소 간격

6.5.2 케이블 설치, FR4–FR6/FI4–FI6

다음 지침에 따라 케이블 및 케이블 액세서리를 설치합니다. 케이블 설치 시 UL 규정을 준수하는 방법에 관한 정보는 6.1.2 UL 배선 표준를 참조하십시오. 외부 제동 저항을 연결할 필요가 있는 경우에는 VACON® 제동 저항 매뉴얼을 참조하십시오. 8.7.8.2 내부 제동 저항 연결 설정 또

한 참조하십시오. 배송된 제품에 필요한 구성품이 모두 포함되어 있는지 확인합니다. 설치 시 액세서리 백의 내용물이 필요합니다(4.1 배송품 확

인 참조).

6.4.1 FR4/FI4 액세스 및 단자 찾기, 6.4.2 FR5 액세스 및 단자 찾기 또는 6.4.3 FR6/FI6 액세스 및 단자 찾기의 지침에 따라 덮개를 엽

니다.

절차

모터 케이블, 주전원 케이블 및 제동 저항기 케이블의 피복을 벗깁니다. 12.4 케이블 피복 탈피 길이를 참조하십시오.

그로밋을 개방되도록 절단하여 케이블을 그로밋에 관통시킵니다. 액세서리 백에 포함된 그로밋을 사용합니다.

그로밋 개방부를 사용 중인 케이블에 필요한 것 이상으로 넓게 절단하지 마십시오. 케이블을 끼워넣을 때 그로밋이 접히면 케이블을 다시 뒤로 잡아당겨 그로밋이 직선이 되게 합니다.

e30bg086.10

10 mm

1 2

3 4

e30bh837.10

e30bg085.10

주전원 케이블

제동 케이블

모터 케이블

VACON® NXS/NXP Air-cooled

운전 지침서



EMC 등급 C1 및 C2를 충족하려면 그로밋 대신 EMC 케이블 글랜드를 사용합니다.



전기적인 설치

케이블(주전원 케이블, 모터 케이블 및 제동 케이블(옵션))을 케이블 삽입 플레이트의 개방부에 삽입합니다. 액세서리 백에 포함된 케이블 삽입 플레이트를 사용합니다.



그림 25: 케이블 삽입 플레이트를 관통한 케이블

케이블 삽입 플레이트를 케이블과 함께 드라이브 프레임의 홈 안에 밀어 넣습니다. 케이블 삽입 플레이트를 부착하려면 액세서리 백에 포함된 M4x10 나사를 사용합니다.

e30bg088.10

e30bg093.10

VACON® NXS/NXP Air-cooled

운전 지침서



케이블을 연결합니다. 12.6 단자의 체결 강도에서 올바른 체결 강도를 확인합니다.

•

접지 도체를 모터와 접지 기호에 해당하는 단자에 연결해야 합니다.

전기적인 설치

주전원 케이블 및 모터 케이블의 위상 도체와 제동 저항기 케이블의 도체를 올바른 단자에 연결합니다.

FR4/FI4, FR5: 각 케이블의 접지 도체를 접지 단자에 부착합니다. 액세서리 백에 포함된 접지 단자를 사용합니다. FR6/FI6: 각 케이블의 접지 도체를 접지 도체용 접지 클램프에 부착합니다. 액세서리 백에 포함된 접지 클램프와 나

사를 사용합니다.

•

FR4/FI4 및 FR5의 경우: 표준 IEC/EN 61800-5-1의 요건을 준수하기 위해 보호 도체 2개가 필요합니다. 6.3 접지를 참 조하십시오.

•

이중 접지가 필요한 경우에는 드라이브 아래의 접지 단자를 사용합니다. M5 나사를 사용하여 2.0 Nm 또는 17.7 lbin으로 체결합니다.

케이블 덮개 12.5 덮개 나사의 체결 강도를 부착합니다.

액세서리 백에 포함된 M4x16 나사 3개로 제어 케이블용 접지 클램프를 부착합니다. 이러한 클램프를 사용하여 제어 케 이블을 접지합니다. 제어 케이블을 연결합니다.

e30bg070.10

e30bg086.10

VACON® NXS/NXP Air-cooled

운전 지침서

전기적인 설치



그림 26: FR4-FR6/FI4-FI6

10.

드라이브의 덮개를 부착합니다. 나사의 체결 강도는 12.5 덮개 나사의 체결 강도를 참조하십시오. AC 드라이브의 제어 케이블 또는 기타 케이블이 프레임과 케이블 덮개 사이에 끼지 않는지 확인합니다.

6.5.3 케이블 설치, FR7/FI7

한 참조하십시오. 배송된 제품에 필요한 구성품이 모두 포함되어 있는지 확인합니다. 설치 시 액세서리 백의 내용물이 필요합니다(4.1 배송품 확

인 참조).

6.4.4 FR7/FI7 액세스 및 단자 찾기의 지침에 따라 덮개를 엽니다.

절차

모터 케이블, 주전원 케이블 및 제동 저항기 케이블의 피복을 벗깁니다. 12.4 케이블 피복 탈피 길이를 참조하십시오.

그로밋을 개방되도록 절단하여 케이블을 그로밋에 관통시킵니다. 액세서리 백에 포함된 그로밋을 사용합니다.



EMC 등급 C2를 충족하려면 그로밋 대신 EMC 케이블 글랜드를 사용합니다.

AQ275638903263ko-000301 / DPD01651I

| 59

10 mm

1 2

3 4

e30bh837.10

e30bg085.10

주전원 케이블

제동 케이블

모터 케이블

e30bg088.10

VACON® NXS/NXP Air-cooled

운전 지침서



전기적인 설치

그림 27: 케이블 삽입 플레이트를 관통한 케이블



케이블을 연결합니다. 12.6 단자의 체결 강도에서 올바른 체결 강도를 확인합니다.

•

주전원 케이블 및 모터 케이블의 위상 도체와 제동 저항기 케이블의 도체를 올바른 단자에 연결합니다.

e30bg093.10

VACON® NXS/NXP Air-cooled

운전 지침서

•

접지 도체를 모터와 접지 기호에 해당하는 단자에 연결해야 합니다.

•

전기적인 설치

각 케이블의 접지 도체를 접지 클램프에 부착합니다.

이중 접지가 필요한 경우에는 드라이브 아래의 접지 단자를 사용합니다. M5 나사를 사용하여 2.0 Nm 또는 17.7 lbin으로 체결합니다.

케이블 덮개 12.5 덮개 나사의 체결 강도를 부착합니다.

e30bg073.10

표준

PROFIBUS

VACON® NXS/NXP Air-cooled

운전 지침서



전기적인 설치

그림 28: FR7/FI7

10.

6.5.4 케이블 설치, FR8/FI8

한 참조하십시오. 배송된 제품에 필요한 구성품이 모두 포함되어 있는지 확인합니다. 설치 시 액세서리 백의 내용물이 필요합니다(4.1 배송품 확

인 참조).

6.4.5 FR8/FI8 액세스 및 단자 찾기의 지침에 따라 덮개를 엽니다.

절차

모터 케이블, 주전원 케이블 및 제동 저항기 케이블의 피복을 벗깁니다. 12.4 케이블 피복 탈피 길이 참조

그로밋에 케이블을 관통시키려면 그로밋을 절단하여 개방합니다. 액세서리 백에 포함된 그로밋을 사용합니다.

그로밋 개방부를 사용 중인 케이블에 필요한 것 이상으로 넓게 절단하지 마십시오.

e30bh277.10

e30bh278.10

e30bg077.10

VACON® NXS/NXP Air-cooled

운전 지침서

그림 29: IP54에서의 그로밋 절단

전기적인 설치

케이블을 끼워넣을 때 그로밋이 접히면 케이블을 다시 뒤로 잡아당겨 그로밋이 직선이 되게 합니다. 원하는 경우에는 케이블 글랜드를 사용할 수 있습니다.



드라이브의 프레임이 그로밋의 홈 안에 들어갈 때까지 그로밋과 케이블을 붙입니다.

•

보호 등급 IP54 (UL 타입 12)에서는 그로밋과 케이블간의 연결에 빈틈이 없어야 합니다. 직선으로 유지될 때까지 케 이블의 앞 부분을 그로밋 밖으로 잡아당깁니다.

•

가능하지 않은 경우에는 절연 테이프나 케이블 타이로 빈틈없이 연결해야 합니다.



케이블을 연결합니다. 12.6 단자의 체결 강도에서 올바른 체결 강도를 확인합니다.

•

주전원 케이블 및 모터 케이블의 위상 도체를 올바른 단자에 연결합니다. 제동 저항기 케이블을 사용하는 경우, 해 당 도체를 올바른 단자에 연결합니다.

e30bg104.20

접지 클램프

노출된 차폐

VACON® NXS/NXP Air-cooled

운전 지침서

•

케이블 차폐용 접지 클램프와 360° 연결하려면 모터 케이블의 차폐를 노출합니다.



전기적인 설치

각 케이블의 접지 도체를 접지 도체용 접지 클램프가 있는 접지 단자에 부착합니다.

케이블 삽입 플레이트를 부착한 다음 케이블 덮개를 부착합니다. 나사의 체결 강도는 12.5 덮개 나사의 체결 강도를 참 조하십시오. AC 드라이브의 제어 케이블 또는 기타 케이블이 프레임과 케이블 덮개 사이에 끼지 않는지 확인합니다.

추가적인 체결 강도:

•

모터 케이블 삽입 플레이트: 2.4 Nm

•

제어 케이블 삽입 플레이트: 0.8 Nm

•

직류 덮개: 2.4 Nm

M4x16 나사로 제어 케이블용 접지 클램프를 접지 레벨에 부착합니다. 액세서리 백에 포함된 클램프를 사용합니다. 클램 프를 사용하여 제어 케이블을 접지합니다. 제어 케이블을 연결합니다.

e30bg074.10

표준

PROFIBUS

VACON® NXS/NXP Air-cooled

운전 지침서



전기적인 설치

그림 30: FR8/FI8

드라이브의 덮개를 부착합니다. 나사의 체결 강도는 12.5 덮개 나사의 체결 강도를 참조하십시오.

6.5.5 케이블 설치, FR9

다음 지침에 따라 케이블을 설치합니다. 케이블 설치 시 UL 규정을 준수하는 방법에 관한 정보는 6.1.2 UL 배선 표준를 참조하십시오. 외부 제동 저항을 연결할 필요가 있는 경우에는 VACON® 제동 저항 매뉴얼을 참조하십시오. 8.7.8.2 내부 제동 저항 연결 설정 또

한 참조하십시오. 배송된 제품에 필요한 구성품이 모두 포함되어 있는지 확인합니다.

6.4.6 FR9 액세스 및 단자 찾기의 지침에 따라 덮개를 엽니다.

절차

모터 케이블, 주전원 케이블 및 제동 저항기 케이블의 피복을 벗깁니다. 12.4 케이블 피복 탈피 길이 참조

그로밋에 케이블을 관통시키려면 그로밋을 절단하여 개방합니다.

그로밋 개방부를 사용 중인 케이블에 필요한 것 이상으로 넓게 절단하지 마십시오. 케이블을 끼워넣을 때 그로밋이 접히면 케이블을 다시 뒤로 잡아당겨 그로밋이 직선이 되게 합니다. 원하는 경우에는 케이블 글랜드를 사용할 수 있습니다.

AQ275638903263ko-000301 / DPD01651I

| 65

e30bh277.10

e30bh278.10

e30bg077.10

VACON® NXS/NXP Air-cooled

운전 지침서

그림 31: IP54에서의 그로밋 절단



전기적인 설치

드라이브의 프레임이 그로밋의 홈 안에 들어갈 때까지 그로밋과 케이블을 붙입니다.

•

이것이 가능하지 않은 경우에는 절연 테이프나 케이블 타이로 빈틈없이 연결해야 합니다.



케이블을 연결합니다. 12.6 단자의 체결 강도에서 올바른 체결 강도를 확인합니다.

•

각 케이블의 접지 도체를 접지 도체용 접지 클램프가 있는 접지 단자에 부착합니다.

케이블 차폐용 접지 클램프와 360° 연결하려면 모터 케이블의 차폐를 노출합니다.

e30bg104.20

접지 클램프

노출된 차폐

VACON® NXS/NXP Air-cooled

운전 지침서



전기적인 설치

e30bg074.10

표준

PROFIBUS

VACON® NXS/NXP Air-cooled

운전 지침서



전기적인 설치

그림 32: FR9

6.5.6 케이블 설치, FR10 독립형

한 참조하십시오. 배송된 제품에 필요한 구성품이 모두 포함되어 있는지 확인합니다.

6.4.7 FR10 Standalone 액세스 및 단자 찾기의 지침에 따라 덮개를 엽니다.

절차

그로밋에 케이블을 관통시키려면 그로밋을 절단하여 개방합니다.

e30bh278.10

e30bg077.10

e30bh781.10

e30bh780.10

VACON® NXS/NXP Air-cooled

운전 지침서



드라이브의 프레임이 그로밋의 홈 안에 들어갈 때까지 그로밋과 케이블을 붙입니다.

•



전기적인 설치

이것이 가능하지 않은 경우에는 절연 테이프나 케이블 타이로 빈틈없이 연결해야 합니다.

케이블 차폐용 접지 클램프와 360° 연결하려면 모터 케이블의 차폐를 노출합니다.



케이블을 연결합니다. 12.6 단자의 체결 강도에서 올바른 체결 강도를 확인합니다.

주전원 및 모터 케이블을 연결합니다. 연결 시 버스바를 사용합니다.



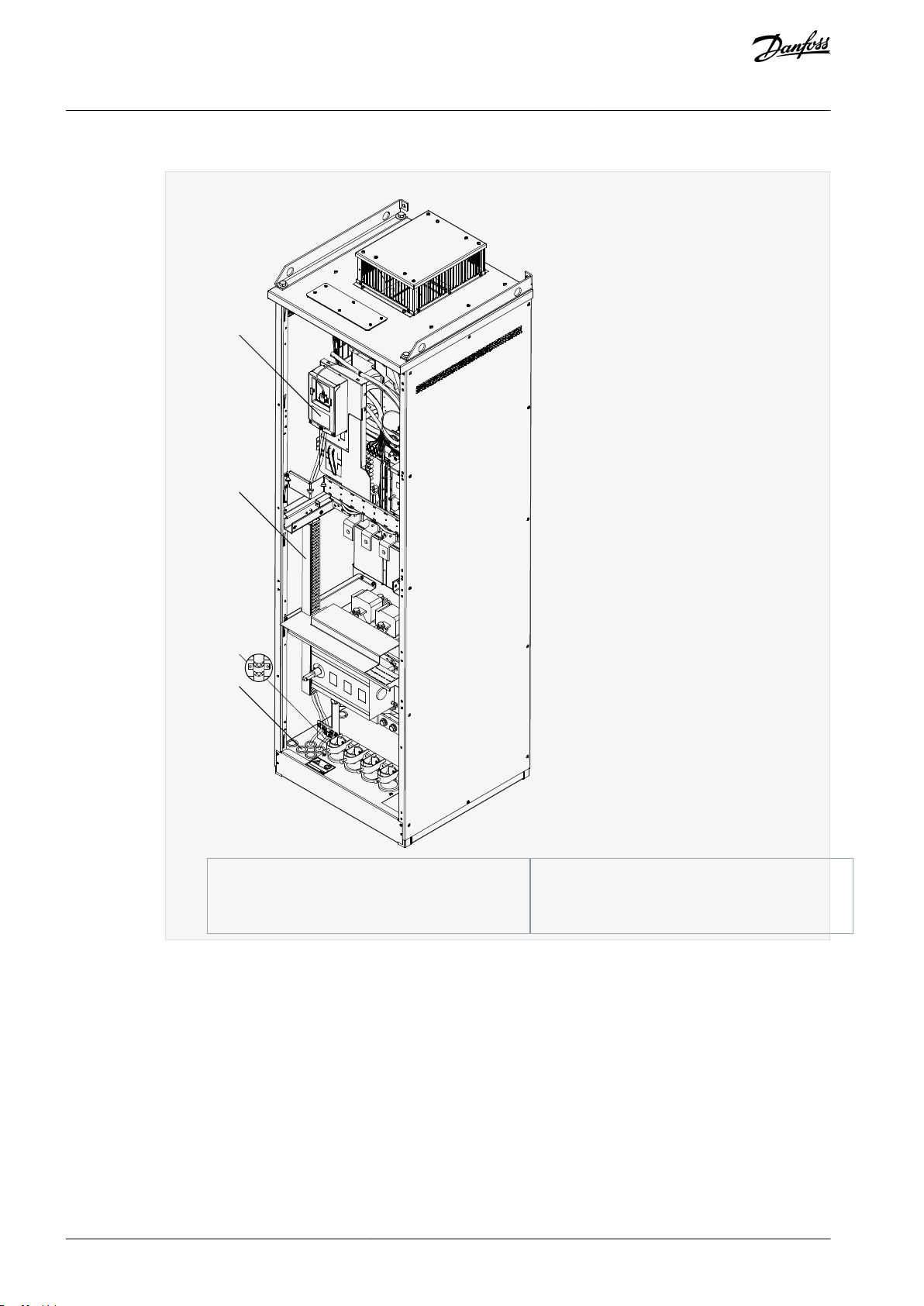

e30bh764.10

제어 유닛

케이블 배선

접지

케이블 삽입부

VACON® NXS/NXP Air-cooled

운전 지침서

제어 케이블을 연결합니다.



전기적인 설치

각 케이블의 접지 도체를 접지 도체용 접지 클램프가 있는 접지 단자에 부착합니다.

e30bh775.10

모터 케이블

PE/접지

주전원 케이블

360° 접지

제어 케이블

VACON® NXS/NXP Air-cooled

운전 지침서

전기적인 설치



케이블 클램프를 부착합니다.

e30bh778.10

e30bh278.10

VACON® NXS/NXP Air-cooled

운전 지침서

전기적인 설치



안전 덮개를 부착합니다. 나사의 체결 강도는 12.5 덮개 나사의 체결 강도를 참조하십시오. AC 드라이브의 제어 케이블 또는 기타 케이블이 프레임과 안전 덮개 사이에 끼지 않는지 확인합니다.

캐비닛 도어를 닫습니다.

6.5.7 케이블 설치, FR11 독립형

한 참조하십시오. 배송된 제품에 필요한 구성품이 모두 포함되어 있는지 확인합니다.

6.4.8 FR11 독립형 액세스 및 단자 찾기의 지침에 따라 덮개를 엽니다.

절차

그로밋에 케이블을 관통시키려면 그로밋을 절단하여 개방합니다.



드라이브의 프레임이 그로밋의 홈 안에 들어갈 때까지 그로밋과 케이블을 붙입니다.

e30bg077.10

e30bh781.10

e30bh780.10

VACON® NXS/NXP Air-cooled

운전 지침서



케이블 차폐용 접지 클램프와 360° 연결하려면 모터 케이블의 차폐를 노출합니다.



전기적인 설치

케이블을 연결합니다. 12.6 단자의 체결 강도에서 올바른 체결 강도를 확인합니다.

주전원 및 모터 케이블을 연결합니다. 연결 시 버스바를 사용합니다.



제어 케이블을 연결합니다.

AQ275638903263ko-000301 / DPD01651I

| 73

e30bh765.10

제어 유닛

케이블 배선

접지

케이블 삽입부

VACON® NXS/NXP Air-cooled

운전 지침서

전기적인 설치



각 케이블의 접지 도체를 접지 도체용 접지 클램프가 있는 접지 단자에 부착합니다.



e30bh776.10

모터 케이블

PE/접지

주전원 케이블

360° 접지

제어 케이블

VACON® NXS/NXP Air-cooled

운전 지침서



전기적인 설치

그림 33: FR11 독립형

e30bh777.10

모터 케이블

PE/접지

주전원 케이블

360° 접지

제어 케이블

VACON® NXS/NXP Air-cooled

운전 지침서

전기적인 설치

그림 34: FR11 독립형, 0460–0502, 690 V

케이블 클램프를 부착합니다.

e30bh779.10

VACON® NXS/NXP Air-cooled

운전 지침서



캐비닛 도어를 닫습니다.

전기적인 설치

6.6 IT 시스템 내 설치

주전원이 임피던스 접지형(IT)인 경우, AC 드라이브의 EMC 보호 레벨은 C4여야 합니다. 드라이브의 EMC 보호 레벨이 C2인 경우, 이를 C4로 변경할 필요가 있습니다. 다음의 지침을 참조하십시오.

•

6.6.1 IT 시스템 내 AC 드라이브 설치, FR4–FR6

•

6.6.2 IT 시스템 내 AC 드라이브 설치, FR7

•

6.6.3 IT 시스템 내 AC 드라이브 설치, FR8–FR11

VACON

AC 드라이브의 해당 EMC 레벨은 3.4 유형 코드의 설명를 참조하십시오.

경 고

구성품의 감전 위험 드라이브가 주전원에 연결되면 드라이브의 구성품은 통전 상태입니다.

주전원에 연결된 상태에서는 AC 드라이브에 대해 어떤 변경도 시도하지 마십시오.

참 고

잘못된 EMC 레벨로 인한 AC 드라이브 손상

AC 드라이브의 EMC 레벨 요건은 설치 환경에 따라 다릅니다. 잘못된 EMC 레벨은 드라이브를 손상시킬 수 있습니다.

AC 드라이브를 주전원에 연결하기 전에 AC 드라이브의 EMC 레벨이 주전원에 알맞은지 확인합니다.

6.6.1 IT 시스템 내 AC 드라이브 설치, FR4–FR6

다음의 지침을 사용하여 AC 드라이브의 EMC 보호 레벨을 레벨 C4까지 변경합니다.

6.4.1 FR4/FI4 액세스 및 단자 찾기, 6.4.2 FR5 액세스 및 단자 찾기 또는 6.4.3 FR6/FI6 액세스 및 단자 찾기의 지침에 따라 AC 드라이

브 덮개를 열고 케이블 덮개를 제거합니다.

절차

EMC 나사 제거

Danfoss VACON NXS, VACON NXP Operating guide [ko]

Specifications and Main Features

Frequently Asked Questions

User Manual
