vacon nxl

®

PRZEMIENNIKI CZĘSTOTLIWOŚCI

INSTRUKCJA OBSŁUGI

PODCZAS INSTALACJI I URUCHAMIANIA NALEŻY WYKONAĆ CO NAJMNIEJ 11 PONIŻSZYCH
CZYNNOŚCI SKRÓCONEJ INSTRUKCJI URUCHAMIANIA.

W RAZIE WYSTĄPIENIA JAKICHKOLWIEK PROBLEMÓW SKONTAKUJ SIĘ Z LOKALNYM
DOSTAWCĄ.

Skrócona instrukcja uruchamiania

1. Sprawdź zgodność dostarczonych urządzeń z zamówieniem, patrz Rozdział 3.

2. Przed rozpoczęciem uruchamiania zapoznaj się z instrukcją bezpieczeństwa
zamieszczoną w Rozdziale 1.

3. Przed przystąpieniem do montażu sprawdź minimalne odstępy urządzenia od
otaczających go przedmiotów oraz warunki otoczenia określone w
Rozdziale 5.

4. Sprawdź przekroje kabli silnikowych, kabli zasilających, dobór bezpieczników
oraz sprawdź połączenia kabli, przeczytaj Rozdział 6.

5. Postępuj zgodnie z instrukcją instalacji, patrz Rozdział 5.

Przekroje kabli sterujących oraz system uziemienia zostały opisane w

6.
Rozdziale 6.1.1.

7. Instrukcja obsługi panelu sterującego zamieszczona została w Rozdziale 7.

8. Wszystkie parametry mają ustawione fabryczne wartości domyślne. Aby
zapewnić prawidłowe działanie, odszukaj na tabliczce znamionowej poniższe
wartości i ustaw odpowiadające im parametry grupy P2.1. Patrz
rozdział 8.3.2.

 napięcie znamionowe silnika, par. 2.1.6
 częstotliwość znamionową silnika, par. 2.1.7
 prędkość znamionową silnika, par. 2.1.8
 prąd znamionowy silnika, par. 2.1.9
 znamionowy współczynnik mocy silnika, cos, par. 2.1.10

Wszystkie parametry zostały opisane w Instrukcji aplikacji Multi-Control.

9. Postępuj zgodnie z instrukcją uruchomienia, patrz Rozdział 8

10. Przemiennik częstotliwoś

ci Vacon NXL jest już gotowy do użytku.

11. Na końcu niniejszej instrukcji znajdują skrócone instrukcje szybkiej pomocy
obejmujące: domyślne ustawienia we/wy, menu panelu sterowania, wielkości
monitorowane, kody usterek oraz parametry grupy podstawowej.

Firma Vacon Plc nie odpowiada za niezgodne z niniejszą instrukcją
użytkowanie przemienników częstotliwości.

SPIS TREŚCI

INSTRUKCJA OBSŁUGI VACON NXL

INDEKS

1 BEZPIECZEŃSTWO
2 DYREKTYWA UNII EUROPEJSKIEJ
3 ODBIÓR DOSTAWY
4 DANE TECHNICZNE
5 INSTALACJA
6 OKABLOWANIE I POŁĄCZENIA ELEKTRYCZNE
7 PANEL STERUJĄCY
8 URUCHOMIENIE

9 ŚLEDZENIE USTEREK
10 OPIS KARTY ROZSZERZEŃ OPT-AA
11 OPIS KARTY ROZRZERZEŃ OPT-AI

INSTRUKCJA APLIKACJI VACON MULTI-CONTROL

vacon • 3

POSŁUGIWANIE SIĘ INSTRUKCJĄ OBSŁUGI VACON NXL
ORAZ INSTRUKCJĄ APLIKACJI MULTI-CONTROL

Niniejsza instrukcja obsługi zawiera informacje niezbędne do instalacji, uruchomienia oraz
eksploatacji przemienników częstotliwości Vacon NXL. Zaleca się uważne przeczytanie instrukcji
przed pierwszym uruchomieniem przemiennika.

W Instrukcji aplikacji Multi-Control zawarte są informacje na temat programu aplikacyjnego
stosowanego dla przemiennika Vacon NXL.

Niniejsza instrukcja dostępna jest w wersji drukowanej oraz elektronicznej.
Zalecamy korzystanie, w miarę możliwości, z wersji elektronicznej. W przypadku dysponowania
wersją elektroniczną można korzystać z następujących funkcji:

W treści instrukcji zawarte są odsyłacze do innych rozdziałów, co ułatwia poruszanie się w treści
instrukcji, sprawdzanie oraz wyszukiwanie informacji.

W treści instrukcji zawarte są także odsyłacze do stron internetowych. Aby móc obejrzeć strony
internetowe wskazywane przez te odsyłacze, konieczne jest posiadanie zainstalowanej na
komputerze przeglądarki stron internetowych.

UWAGA:
W takim przypadku instrukcję należy otworzyć tylko do odczytu.

Instrukcji w formacie Microsoft Word nie można modyfikować bez znajomości hasła.

Wszystkie dane techniczne i informacje mogą zostać zmienione bez powiadomienia.

Serwis: 603 386 894 • E-mail: [e-mail]

1

4 • vacon

Instrukcja obsługi Vacon NXL

Indeks Kod dokumentu: DPD01462A
Data: 10.03.2014

1.

BEZPIECZEŃSTWO ......................................................................................... 7

1.1 Ostrzeżenia............................................................................................. 7

1.2 Instrukcje bezpieczeństwa pracy................................................................ 7

1.3 Uziemienie oraz zabezpieczenie przed skutkami zwarć doziemnych ................. 8

1.4 Uruchomienie silnika ................................................................................ 9

2. DYREKTYWY UNII EUROPEJSKIEJ ................................................................... 10

2.1 Znak CE ............................................................................................... 10

2.2 Dyrektywa w sprawie kompatybilności elektromagnetycznej (EMC)............... 10

2.2.1 Zalecenia ogólne.............................................................................. 10

2.2.2 Kryteria techniczne .......................................................................... 10

2.2.3 Środowiska określone w normie produktu EN 61800-3:2004+A1:2012 .... 10

2.2.4 Klasyfikacja przemienników częstotliwości Vacon w zakresie

kompatybilności elektromagnetycznej................................................. 10

2.2.5 Deklaracja producenta dotycząca zgodności z normami ......................... 11

3. ODBIÓR DOSTAWY....................................................................................... 13

3.1 Kod typu .............................................................................................. 13

3.2 Magazynowanie..................................................................................... 14

3.3 Konserwacja ......................................................................................... 14

3.4 Gwarancja ............................................................................................ 15

4. DANE TECHNICZNE ...................................................................................... 16

4.1 Wprowadzenie ...................................................................................... 16

4.2 Moce znamionowe ................................................................................. 18

4.2.1 Vacon NXL – Napięcie zasilające 208–240 V ......................................... 18

4.2.2 Vacon NXL – Napięcie zasilające 380–500 V ......................................... 18

4.3 Dane techniczne.................................................................................... 19

5. INSTALACJA ................................................................................................ 21

5.1 Montaż................................................................................................. 21

5.2.1 MF2 oraz MF3.................................................................................. 21

5.2.2 MF4 – MF6 ...................................................................................... 24

5.2 Chłodzenie ........................................................................................... 25

5.3 Zmiana klasy EMC z H na T..................................................................... 26

6. OKABLOWANIE I POŁĄCZENIA ELEKTRYCZNE................................................... 27

6.1 Połączenia zasilające .............................................................................. 27

6.1.1 Okablowanie ................................................................................... 28

6.1.1.1 Dobór kabli oraz bezpieczników ................................................... 29

6.1.2 Montaż akcesoriów kablowych ........................................................... 30

6.1.3 Wskazówki instalacyjne .................................................................... 32

6.1.3.1 Zdejmowanie izolacji z kabli silnikowych oraz zasilaj

6.1.3.2 Instalacja kabli w przemienniku Vacon NXL ................................... 34

6.1.4 Instalacja kabli oraz standardy UL (Underwriters Laboratories)............... 42

6.1.5 Kontrola stanu izolacji kabla silnikowego oraz silnika............................. 42

6.2 Moduł sterujący..................................................................................... 43

6.2.1 Wielkości mechaniczne MF2 – MF3 ........................................................... 43

ących ............... 33

1

Telefon: [phone] • Faks: (22) 330 12 12

vacon • 5

6.2.2. Wielkości mechaniczne MF4 – MF6 ..................................................... 43

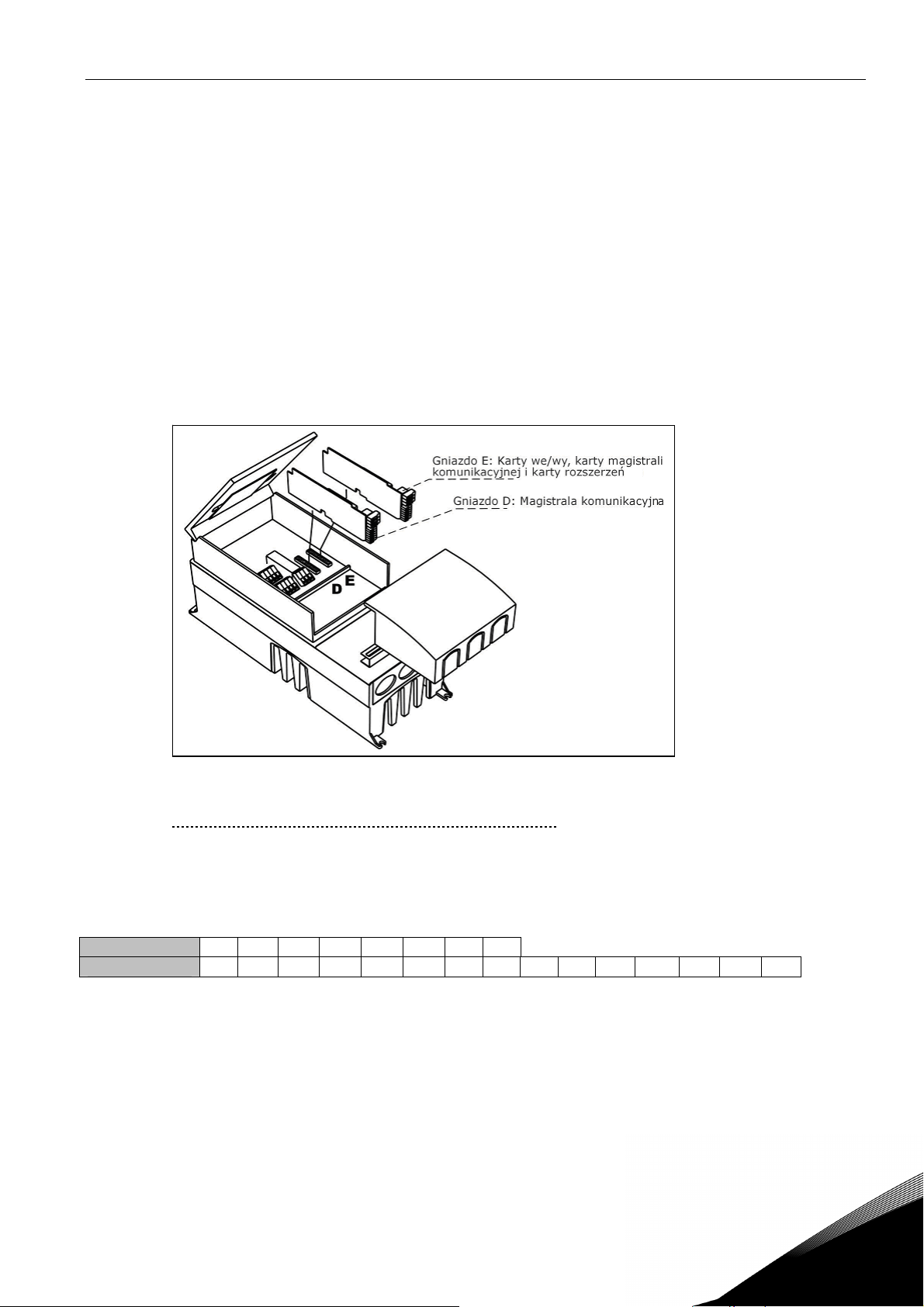

6.2.2.1 Dopuszczalne karty opcjonalne w MF4 – MF6................................. 43

6.2.3 Zaciski sterujące...............................................................................44

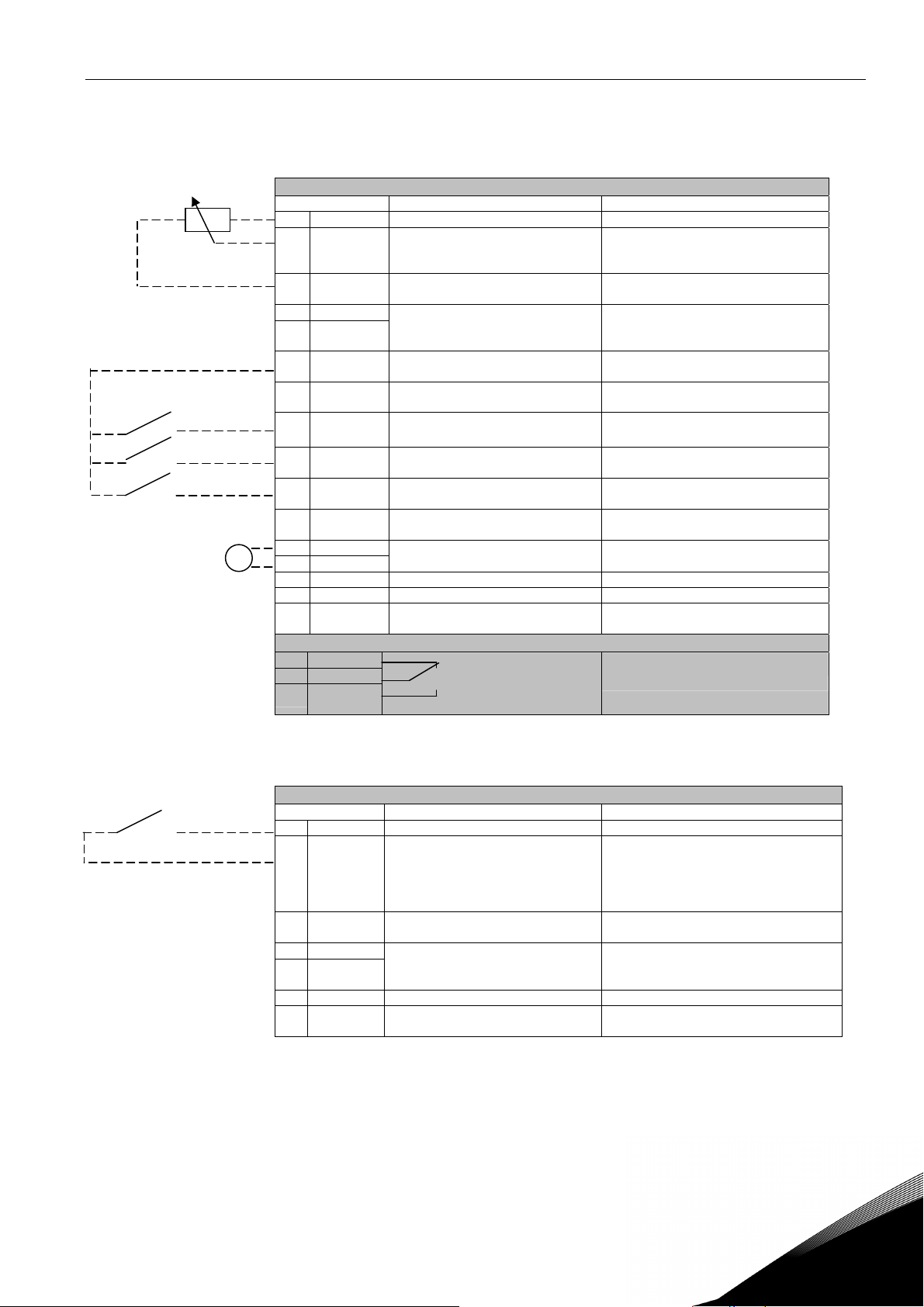

Wejścia/wyjścia sterujące ................................................................. 45

6.2.4

6.2.5 Sygnały sterujące ............................................................................ 46

6.2.5.1 Ustawienia zworek na podstawowej karcie przemiennika Vacon NXL . 47

6.2.6 Podłączenie termistora silnika (PTC) ................................................... 50

7. PANEL STERUJĄCY ....................................................................................... 51

7.1 Wskaźniki panelu sterowania ................................................................... 51

7.1.1 Wskaźniki stanu napędu ................................................................... 51

7.1.2 Wskaźniki miejsca sterowania napędem .............................................. 52

7.1.3 Wskaźniki numeryczne ..................................................................... 52

7.2 Przyciski panelu sterującego.................................................................... 53

7.2.1 Opisy przycisków ............................................................................. 53

7.3 Kreator rozruchu ................................................................................... 54

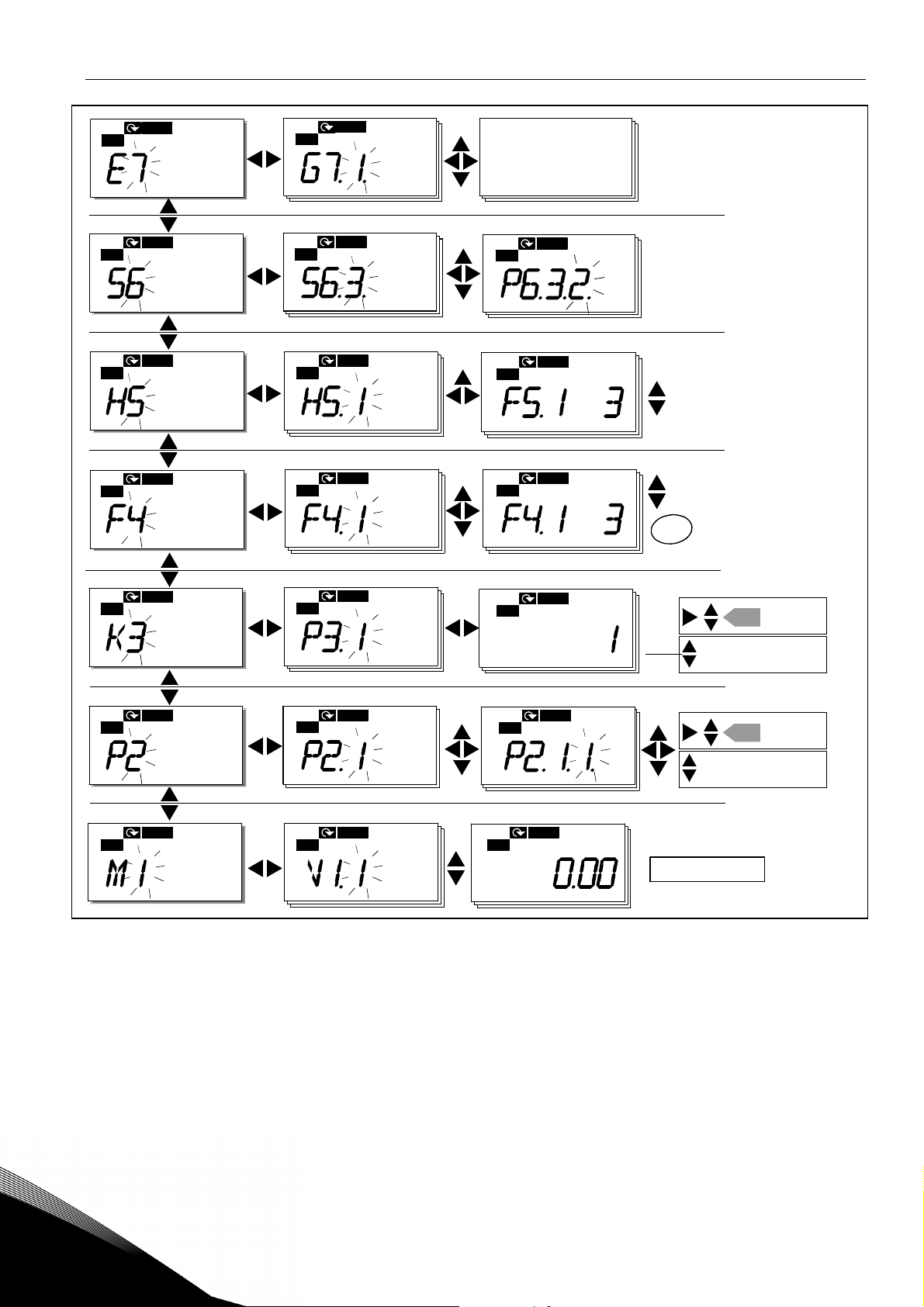

7.4 Poruszanie się po strukturze menu panelu sterującego ................................ 55

7.4.1 Menu monitorowania (M1)................................................................. 58

7.4.2 Menu parametrów (P2) ..................................................................... 60

7.4.3 Menu sterowania z panelu (K3) .......................................................... 62

7.4.3.1 Wybór miejsca sterowania .......................................................... 62

7.4.3.2 Zadawanie z panelu ................................................................... 63

7.4.3.3 Zmiana kierunku wirowania z panelu ............................................ 63

7.4.3.4 Aktywacja przycisku STOP. ......................................................... 63

7.4.4 Menu aktywnych usterek (F4)............................................................ 64

7.4.4.1 Rodzaje usterek ........................................................................ 64

7.4.4.2 Kody usterek ............................................................................ 65

7.4.5 Menu historii usterek (H5)................................................................. 67

7.4.6 Menu systemowe (S6) ...................................................................... 68

7.4.6.1 Kopiowanie parametrów ............................................................. 70

7.4.6.2 Kontrola dostępu ....................................................................... 70

7.4.6.3 Ustawienia panelu sterowania...................................................... 71

7.4.6.4 Ustawienia sprzętowe................................................................. 72

7.4.6.5 Informacje systemowe ............................................................... 73

7.4.6.6 Tryb wejścia analogowego (AI) .................................................... 76

7.4.7 Interfejs Modbus.............................................................................. 77

7.4.7.1 Protokół Modbus RTU ................................................................. 77

7.4.7.2 Rezystor-terminator................................................................... 78

7.4.7.3 Obszar adresowy Modbus ........................................................... 78

7.4.7.4 Dane procesowe Modbus ............................................................ 78

7.4.7.5 Parametry magistrali komunikacyjnej ........................................... 80

7.4.8 Menu karty rozszerzeń (E7)............................................................... 82

7.5 Dodatkowe funkcje paneli sterowania ....................................................... 82

8. URUCHOMIENIE........................................................................................... 83

8.1 Bezpieczeństwo ..................................................................................... 83

8.2 Uruchamianie przemiennika częstotliwości................................................. 83

8.3 Podstawowe parametry .......................................................................... 86

8.3.1 Monitorowanie wielkości (panel sterowania: menu M1).......................... 86

8.3.2 Parametry podstawowe (panel sterowania: Menu P2 -> B2.1) ................ 87

Serwis: 603 386 894 • E-mail: [e-mail]

1

6 • vacon

9. ŚLEDZENIE USTEREK ................................................................................... 89

10. OPIS KARTY ROZSZERZEŃ OPT-AA................................................................. 92

11. OPIS KARTY ROZSZERZEŃ OPT-AI...................................................................93

1

Telefon: [phone] • Faks: (22) 330 12 12

BEZPIECZEŃSTWO vacon • 7

p

1. BEZPIECZEŃSTWO

INSTALACJĘ ELEKTRYCZNĄ MOŻE WYKONAĆ WYŁĄCZNIE

ELEKTRYK POSIADAJĄCY ODPOWIEDNIE UPRAWNIENIA

1.1 Ostrzeżenia

Ostrzeżenie

1

2

3

4

5

6

Gorąca

owierzchnia

7

Po podłączeniu przemiennika Vacon NXL elementy wewnętrzne
modułu zasilającego znajdują się pod napięciem. Kontakt z

napięciem jest bardzo niebezpieczny i grozi śmiercią lub
poważnymi obrażeniami. Moduł sterujący jest izolowany od

napięcia sieci.
Kiedy Vacon NXL jest podłączony do sieci zasilającej, zaciski U, V, W

(T1, T2, T3) silnika oraz zaciski -/+ łącza napięcia stałego/rezystora
hamowania (dla Vacon NXL 1,1 kW) znajdują się pod napięciem,
nawet jeśli silnik nie pracuje.

Zaciski sterujące we/wy są odizolowane od napięcia sieci zasilającej.
Jednakże na wyjściach przekaźnikowych oraz innych zaciskach we/wy
może być obecne niebezpieczne napięcie sterujące, nawet jeśli
przemiennik Vacon NXL jest odłączony od sieci zasilającej.

Prąd upływu doziemnego przemiennika Vacon NXL przekracza
3,5 mA AC. Zgodnie z normą EN 61800-5-1 należy zapewnić
wzmocnione uziemienie ochronne. Patrz rozdział 1.3.

W przypadku, gdy przemiennik stanowi część wyposażenia maszyny,
jej producent jest odpowiedzialny za zastosowanie do przemiennika
wyłącznika głównego (EN 60204-1).

Do przemienników Vacon wolno stosować wyłącznie dostarczone przez
producenta części zamienne.

Radiator przemienników MF2 i MF3 podczas pracy przemiennika może
być gorący. Dotknięcie radiatora grozi oparzeniami.

1.2 Instrukcje bezpieczeństwa pracy

1
2
3

4

5
6

Serwis: 603 386 894 • E-mail: [e-mail]

Przemienniki Vacon NXL przeznaczone są wyłącznie do instalacji
stacjonarnych.

Kiedy przemiennik jest podłączony do sieci zasilającej, nie wolno
dokonywać na nim żadnych pomiarów.

Po odłączeniu przemiennika częstotliwości od sieci zasilającej należy
odczekać aż wentylator się zatrzyma oraz zgasną wskaźniki na panelu.
Następnie należy odczekać jeszcze 5 minut przed rozpoczęciem
jakichkolwiek prac przy złączach przemiennika Vacon NXL.

Nie wolno przeprowadzać jakichkolwiek testów odporności na przebicie
jakiejkolwiek części przemiennika Vacon NXL. Istnieje pewna
procedura, której należy przestrzegać podczas wykonywania testów.
Nieprzestrzeganie jej może spowodować uszkodzenie produktu.

Przed dokonaniem jakichkolwiek pomiarów na silniku lub jego kablach
należy odłączyć kabel silnikowy od przemiennika częstotliwości.

Nie należy dotykać obwodów drukowanych. Wyładowania
elektrostatyczne mogą uszkodzić komponenty przemiennika.

1

8 • vacon BEZPIECZEŃSTWO

1.3 Uziemienie oraz zabezpieczenie przed skutkami zwarć doziemnych

Przemiennik częstotliwości Vacon NXL musi być zawsze uziemiony przewodem uziemiającym

dołączonym do zacisku uziemiającego

.

Prąd upływu doziemnego przemiennika Vacon NX_ przekracza 3,5 mA AC. Zgodnie z normą
EN 61800-5-1 konieczne jest spełnienie co najmniej jednego z poniższych warunków dla
powiązanego obwodu bezpieczeństwa:

a. Przewodnik ochronny o polu przekroju poprzecznego wynoszącym przynajmniej 10 mm

dla przewodu miedzianego lub 16 mm

b. W miejscach, w których pole przekroju poprzecznego przewodnika ochronnego jest mniejsze

niż 10 mm

2

dla przewodu miedzianego i 16 mm2 dla przewodu aluminiowego, należy

2

dla przewodu aluminiowego na całej długości.

2

podłączyć drugi przewodnik ochronny o co najmniej takim samym polu przekroju
poprzecznego, i poprowadzić go do miejsca, w którym pole przekroju przewodnika
ochronnego wynosi co najmniej 10 mm

2

dla przewodu miedzianego lub 16 mm2 dla

przewodu aluminiowego.

c. System automatycznego odłączania zasilania w przypadku przerwy w przewodniku

ochronnym. Patrz rozdział 6.

Powierzchnia przekroju każdego ochronnego przewodu uziemienia, który nie stanowi części
kabla zasilającego lub osłony kabla, powinna być w każdym przypadku nie mniejsza niż:

- 2,5 mm

- 4 mm

Zabezpieczenie od zwarć doziemnych chroni tylko sam przemiennik przed skutkami zwarć
doziemnych w kablach łączących silnik z przemiennikiem oraz w silniku. Nie jest przeznaczone
do zabezpieczania ludzi.

Z powodu dużych prądów pojemnościowych występujących w przemienniku wyłączniki
różnicowoprądowe mogą nie zadziałać prawidłowo.

2

, jeżeli zapewniono ochronę mechaniczną, lub

2

, jeżeli nie zapewniono ochrony mechanicznej.

1

Telefon: [phone] • Faks: (22) 330 12 12

BEZPIECZEŃSTWO vacon • 9

p

1.4 Uruchomienie silnika

Symbole ostrzegawcze
Dla własnego bezpieczeństwa należy zwrócić szczególną uwagę na punkty niniejszej instrukcji
wyróżnione następującymi symbolami:

= Ostrzeżenie ogólne

Ostrzeżenie

= Gorąca powierzchnia – ryzyko oparzenia

Gorąca

owierzchnia

KONTROLA PRZED URUCHOMIENIEM SILNIKA

= Niebezpieczne napięcie

Ostrzeżenie

1

2

3

4

5

Przed uruchomieniem silnika należy upewnić się, czy montaż silnika
został przeprowadzony prawidłowo oraz czy maszyna połączona
z silnikiem pozwala na dokonanie rozruchu.

Zaprogramowana maksymalna prędkość obrotowa (częstotliwość)
powinna uwzględniać parametry silnika oraz napędzanej maszyny
roboczej.

Przed dokonaniem ewentualnej zmiany kierunku obrotów silnika
należy upewnić się, czy zmiana taka jest dopuszczalna i może zostać
wykonana bezpiecznie.

Należy upewnić się, że żadne kondensatory kompensujące do poprawy
współczynnika mocy nie są podłączone do kabla łączącego silnik
z przemiennikiem.

Należy upewnić się, że zaciski silnika nie są podłączone do potencjału
sieci zasilającej.

Serwis: 603 386 894 • E-mail: [e-mail]

1

10 • vacon DYREKTYWY UNII EUROPEJSKIEJ

2. DYREKTYWY UNII EUROPEJSKIEJ

2.1 Znak CE

Znak CE na wyrobie daje gwarancję jego swobodnego stosowania na obszarze Europejskiego
Obszaru Gospodarczego. Znak gwarantuje również, że wyrób został wyprodukowany zgodnie z
różnymi, odpowiadającymi mu zaleceniami, np. dyrektywą w sprawie kompatybilności
elektromagnetycznej i innymi dyrektywami zgodnie z tzw. dyrektywami nowego podejścia.

Przemienniki częstotliwości Vacon NXL są oznaczone znakiem CE zgodnie z dyrektywą
niskonapięciową (Low Voltage Directive) i dyrektywą w sprawie kompatybilności
elektromagnetycznej (Electro Magnetic Compatibility). Organem uprawnionym do nadania znaku
była firma SGS FIMKO.

2.2 Dyrektywa w sprawie kompatybilności elektromagnetycznej (EMC)

2.2.1 Zalecenia ogólne

Dyrektywa w sprawie kompatybilności elektromagnetycznej stanowi, że urządzenia elektryczne
nie mogą powodować nadmiernych zakłóceń w otoczeniu, w którym pracują, a ponadto mają
odpowiedni poziom odporności na ewentualne zakłócenia obecne w danym otoczeniu.

Zgodność przemienników częstotliwości Vacon NXL z dyrektywą w sprawie kompatybilności
elektromagnetycznej została stwierdzona na podstawie dokumentacji techniczno-konstrukcyjnej
(Technical Construction Files) sprawdzonej i zatwierdzonej przez firmę SGS FIMKO, będącą
kompetentnym organem.

2.2.2 Kryteria techniczne

Zgodność z wymaganiami dyrektywy w sprawie kompatybilności elektromagnetycznej była
jednym z głównych kryteriów przyjętych już na etapie wstępnego projektu przemiennika Vacon
NXL. Przemienniki częstotliwości Vacon NXL są sprzedawane na całym świecie, co powoduje
różne wymagania klientów dotyczące kompatybilności elektromagnetycznej. Wszystkie
przemienniki częstotliwości Vacon NXL zostały zaprojektowane tak, aby spełniać nawet
najbardziej surowe wymagania dotyczące odporności.

2.2.3 Środowiska określone w normie produktu EN 61800-3:2004+A1:2012

Pierwsze środowisko: obejmuje gospodarstwa domowe; uwzględnia także instalacje
podłączone bezpośrednio do sieci zasilającej niskiego napięcia bez użycia transformatorów,
jak ma to miejsce w budynkach mieszkalnych.
Uwaga: przykładami pierwszego środowiska są domy, mieszkania, lokale użytkowe lub biura
w budynkach mieszkalnych.

Drugie środowisko: obejmuje wszystkie instalacje inne niż podłączone bezpośrednio do sieci
zasilającej niskiego napięcia bez użycia transformatorów, jak ma to miejsce w budynkach
mieszkalnych.
Uwaga: przykładami drugiego środowiska są obszary przemysłowe i techniczne w dowolnych
budynkach zasilanych z oddzielnego transformatora.

2.2.4 Klasyfikacja przemienników częstotliwości Vacon w zakresie
kompatybilności elektromagnetycznej

Przemienniki częstotliwości Vacon NX dzielą się na pięć kategorii w zależności od emisji zakłóceń
elektromagnetycznych, wymagań dotyczących sieci zasilającej oraz środowiska instalacji.
Klasa EMC każdego z produktów została określona w kodzie typu. W dalszej części niniejszej
instrukcji podział dokonywany jest zgodnie z wielkościami mechanicznymi (MF2, MF3 itd.).
Dane techniczne dotyczące różnych wielkości mechanicznych można znaleźć w rozdziale 4.3.

2

2

Telefon: [phone] • Faks: (22) 330 12 12

DYREKTYWY UNII EUROPEJSKIEJ vacon • 11

Klasy EMC produktów Vacon klasa C (MF4 do MF6):

Przemienniki częstotliwości tej klasy spełniają wymagania dotyczące kategorii C1 normy grupy
wyrobów EN 61800-3:2004+A1:2012. Kategoria C1 zapewnia najlepszą charakterystykę
ochrony EMC. Należą do niej przemienniki o napięciu znamionowym poniżej 1000 V, które nie są
przeznaczone do stosowania w pierwszym środowisku.

Produkty Vacon, klasa H EMC:

Przemienniki Vacon NXL o wielkościach MF4 – MF6 są dostarczane z fabryki jako urządzenia
klasy H z wewnętrznym filtrem RFI. Filtr ten jest dostępny jako opcja dla klas MF2 oraz MF3.
Przemienniki częstotliwości Vacon NXL z filtrem RFI spełniają wymagania dotyczące
kategorii C2 normy grupy wyrobówEN 61800-3:2004+A1:2012. Kategoria C2 obejmuje
przemienniki w instalacjach stacjonarnych o napięciu znamionowym niższym niż 1000 V.
Przemienniki częstotliwości klasy H mogą być używane w pierwszym i drugim środowisku.
Uwaga: przemienniki klasy H używane w pierwszym środowisku powinny być instalowane
i oddawane do uż

Produkty Vacon, klasa L EMC

Przemienniki częstotliwości tej klasy spełniają wymagania dotyczące kategorii C3 określone
w normie produktu EN 61800-3:2004+A1:2012. Do kategorii C3 należą przemienniki
częstotliwości o napięciu znamionowym niższym niż 1000 V, przeznaczone do stosowania
jedynie w drugim środowisku.

Produkty Vacon, klasa T EMC:
Przemienniki częstotliwości tej klasy spełniają wymagania normy grupy wyrobów
EN 61800-3:2004+A1:2012, jeśli są przeznaczone do stosowania w systemach IT. W takich
systemach sieci są odizolowane od uziemienia lub uziemione z wysoką impedancją w celu
uzyskania niskiej wartości prądu upływu. Uwaga: jeżeli przemiennik zostanie zastosowany
w innej sieci zasilającej, wymagania dotyczące kompatybilności elektromagnetycznej nie
zostaną spełnione.

Produkty Vacon, klasa N EMC:

Przemienniki tej klasy nie są wyposażone w zabezpieczenia przed emisjami elektromagnetycznymi
i są montowane w obudowach. Przemienniki Vacon NXL o wielkościach MF2 oraz MF3 są
dostarczane z fabryki jako urządzenia klasy N – bez zewnę

Wszystkie przemienniki częstotliwości Vacon NX spełniają wymagania w zakresie
odporności na zakłócenia elektromagnetyczne przedstawione w normie dotyczącej
grupy wyrobów EN 61800-3:2004+A1:2012.

ytkowania jedynie przez specjalistów.

trznych filtrów RFI.

Ostrzeżenie! W środowisku domowym produkt ten może powodować zakłócenia radiowe
i w takim przypadku może być konieczne podjęcie odpowiednich działań zaradczych.

Uwaga: Instrukcje dotyczące zmieniania klasy ochrony elektromagnetycznej (EMC)
przemiennika częstotliwości Vacon NXL z klasy H lub L do T zawiera rozdział 5.3.

2.2.5 Deklaracja producenta dotycząca zgodności z normami

Na następnej stronie zamieszczono fotokopię deklaracji zgodności producenta, zapewniającą
o zgodności przemienników częstotliwości Vacon z dyrektywą w sprawie zgodności
elektromagnetycznej.

Serwis: 603 386 894 • E-mail: [e-mail]

2

12 • vacon DYREKTYWY UNII EUROPEJSKIEJ

DEKLARACJA PRODUCENTA ZGODNOŚCI Z NORMAMI EUROPEJSKIMI

My

Nazwa producenta: Vacon Oyj
Adres producenta: P.O.Box 25

Runsorintie 7
FIN-65381 Vaasa
Finlandia

Niniejszym oświadczamy, że wyrób:

Nazwa wyrobu: Przemiennik częstotliwości Vacon NXL
Oznaczenie modelu: Vacon NXL 0001 5…to 0061 5…

Vacon NXL 0002 2...to 0006 2

został zaprojektowany i wyprodukowany zgodnie z następującymi normami:

Bezpieczeństwo: EN 61800-5-1:2007

EMC: EN 61800-3:2004+A1:2012

i spełnia postanowienia dyrektywy niskonapięciowej (2006/95/WE) oraz dyrektywy
kompatybilności elektromagnetycznej (EMC) 2004/108/WE.

Na podstawie wewnętrznie wykonanych pomiarów oraz kontroli jakości stwierdzono,
że wyrób spełnia wymagania bieżących zaleceń oraz norm.

Vaasa, 24 Stycznia, 2014
Vesa Laisi
Dyrektor naczelny

Znak CE został przyznany w roku: 2002

2

2

Telefon: [phone] • Faks: (22) 330 12 12

ODBIÓR DOSTAWY vacon • 13

k

j

A

A

A

A

A

A

A

j

j

j

y

3. ODBIÓR DOSTAWY

Przed wysyłką do klienta przemienniki częstotliwości Vacon NXL przechodzą w fabryce
skrupulatne testy oraz kontrolę jakości. Mimo to, po rozpakowaniu produktu należy sprawdzić,
czy produkt nie nosi śladów uszkodzeń odniesionych podczas transportu oraz czy dostawa jest
kompletna (należy porównać oznaczenie typu produktu z przedstawionym poniżej kodem).

Jeżeli produkt został uszkodzony w trakcie transportu, prosimy o zgłoszenie tego faktu
w pierwszej kolejności firmie ubezpieczającej przesyłkę lub przewoźnikowi.

Jeżeli dostawa nie jest zgodna z zamówieniem, prosimy o natychmiastowy kontakt z dostawcą.

3.1 Kod typu

C 1

N

N X L 0 0 0 4

5

S S S

1

00

Fabrycznie zainstalowane karty we/wy

00 = brak kart,

= karta OPT-

I = karta OPT-AI

C3 = karta profibus

Modyfikacje sprzętowe; zasilanie - montaż - ka r t y

SSS = standard
SDS = montaż na szynie DIN

duł hamu

Mo

ący

0 = brak sterownika rezystora hamowan i a
1 = wewnętrzny sterownik rezystora ham o w a n i a

,

Poziom emisji elektromagnetycznych (EMC):

H = z filtrem RFI

H = spełnia wymagania normy EN61800-3:2004+A1:2012, kategoria C2.

N = brak zabezpieczenia przed e is

Wymagany zewnętrzny filtr RFI
N = brak zabezpieczenia przed emisjami elektromagnetycznymi.

zewnętrzny filtr EMC

Potrzebn

Kasa obudowy:
1=IP20

Panel steru

Znamionowe napięcie zasilania:

Prąd znamionowy (mała przeciążalność)

Rodzina produktów: NXL = NX Light

ący:

B = bez panelu steru
C = standardowy panel z 7-segmentowy m w y ś w i e t l a c z e m

2 = 208-240 V

Maksymalny prąd ciągły urządzenia przy
n

p. 0007 = 7

ącego

C, 5 = 380-500 VAC

.

am i e l e k t r o m a g n e t y c

o

4 0

C

11553_u

11553_pl

Rysunek 3-1. Kody typu dla przemienników Vacon NXL

dla wielkości mechanicznych MF2 oraz MF3

Serwis: 603 386 894 • E-mail: [e-mail]

3

14 • vacon ODBIÓR DOSTAWY

NXL 0004 5 C 2 T 1 SSS 00 AA

00 = bez karty, AA = karta rozszerzeń OPT-AA
AI = karta rozszerzeń OPT-AI, np. C3 = Profibus

Slot D: Fabrycznie zainstalowane karty magistrali:
00 = brak karty, np. CI = Modbus/TCP, C3 = Profibus.

Modyfikacje sprzętowe: zasilanie – montaż – karty:
SSS = standard,
SVS = lakierowane karty elektroniki.

Sterowni rezystora hamowania (chopper):
1 = wewnętrzny sterownik rezystora hamowania.

Poziom emisji EMC:

Stopień ochrony obudowy:
2 = IP21,
5 = IP54.

Panel sterujący:
B = brak panelu sterującego,
C = standardowy panel z wyświetlaczem 7-segmentowym.

Znamionowe napięcie zasilania:
2 = 208 - 240 VAC,
5 = 380 – 500 VAC.

Prąd znamionowy dla małej (110%) przeciążalności:
Np. 0007 = 7 A.

NXL = typ produktu

Slot E: fabrycznie zainstalowane karty WE/WY, magistrali i rozszerzeń:

C = spełnia wymagania normy EN 61800-3:2004+A1:2012, kategoria C1.
H = spełnia wymagania normy EN 61800-3:2004+A1:2012, kategoria C2.
T = spełnia wymagania normy EN 61800-3:2004+A1:2012 w przypadku
stosowania w sieciach IT

11554_pl

Rysunek 3-2 Kody typu dla przemienników Vacon NXL dla wielkości mechanicznych MF4 - MF6.

3.2 Magazynowanie

Jeśli przemiennik częstotliwości ma zostać magazynowany przed użyciem, należy upewnić się,
czy warunki otoczenia są odpowiednie:

Temperatura magazynowania –40…+70C
Wilgotność względna <95%, bez kondensacji

3.3 Konserwacja

W normalnych warunkach przemienniki częstotliwości Vacon NXL nie wymagają konserwacji.
Zalecamy jednak, aby w razie potrzeby odkurzyć radiator (przy użyciu np. małej szczotki).
W większości przypadków przemienniki Vacon NXL są wyposażone w wentylator chłodzący,
który w razie potrzeby może zostać w łatwy sposób wymieniony.

Telefon: [phone] • Faks: (22) 330 12 12

3

ODBIÓR DOSTAWY vacon • 15

3.4 Gwarancja

Gwarancja obejmuje wyłącznie wady produkcyjne. Producent nie odpowiada za uszkodzenia
wynikłe podczas transportu, odbioru przesyłki, instalacji, uruchamiania ani użytkowania.

W żadnym przypadku i w żadnych okolicznościach producent nie będzie odpowiadać za
uszkodzenia ani szkody spowodowane przez niewłaściwe użytkowanie, nieprawidłową instalację,
niewłaściwą temperaturę otoczenia, zapylenie, substancje żrące lub użytkowanie z parametrami
niezgodnymi ze specyfikacją. Producent nie będzie również odpowiedzialny za szkody wynikowe.

Okres gwarancji producenta wynosi 18 miesięcy od daty dostawy lub 12 miesięcy od
uruchomienia, w zależności od tego, który okres upłynie szybciej (Warunki ogólne
NL92/Orgalime S92).

Lokalni dystrybutorzy mogą udzielać gwarancji na okres inny niż powyższy. Taki okres gwarancji
zostanie określony w warunkach sprzedaży oraz gwarancji dystrybutora. Firma Vacon nie ponosi
odpowiedzialności za wszelkie gwarancje inne niż te udzielane przez nią samą.

W sprawach związanych z gwarancj

ą należy kontaktować się z lokalnym dystrybutorem.

Serwis: 603 386 894 • E-mail: [e-mail]

3

16 • vacon DANE TECHNICZNE

4. DANE TECHNICZNE

4.1 Wprowadzenie

Vacon NXL to kompaktowe przemienniki częstotliwości o znamionowej mocy wyjściowej od
250 W do 30 kW.

Blok „Sterowanie silnikiem i aplikacją” jest realizowany programowo. Mikroprocesor steruje
silnikiem opierając się na informacjach otrzymywanych z układów pomiarowych, sterowania,
we/wy, z ustawień parametrów oraz z panelu operatora. Mostek inwertera opartego na
tranzystorach bipolarnych z izolowaną bramką (IGBT) wytwarza symetryczny, 3-fazowy,
modulowany szerokością impulsu prąd zmienny (AC) zasilający silnik.

Panel sterowania stanowi połączenie pomiędzy użytkownikiem a przemiennikiem. Panel
sterowania jest używany do ustawiania parametrów, odczytywania danych oraz wydawania
poleceń sterujących. Do sterowania przemiennikiem można także wykorzystać komputer
osobisty (PC). Należy go połączyć z urządzeniem poprzez kabel oraz adapter interfejsu
szeregowego (wyposażenie opcjonalne).

Przemiennik Vacon NXL można wyposażyć w sterujące karty we/wy OPT-AA, OPT-AI, OPT-B_ lub
OPT-C_.

Wszystkie wielkości mechaniczne, poza MF2, są wyposażone w wewnętrzny moduł hamujący.

cej informacji można uzyskać pod adresem www.vacon.com lub u lokalnego dostawcy. Filtry

Wię
wejściowe EMC są dostępne jako zewnętrzne wyposażenie dodatkowe dla MF2 oraz MF3.
W przypadku wszystkich innych wielkości mechanicznych, filtry te są wewnętrznym
wyposażeniem standardowym.

4

Telefon: [phone] • Faks: (22) 330 12 12

DANE TECHNICZNE vacon • 17

j

j

Ź

j

j

j

j

prą

Z a s i l a n i e

L 1
L 2

L 3

P E

i n t e g r o wan y

Z

M

o

u ł

s t e

o w a n ia

d

ł

Mo
zas i l a n i a

)

1

m o d u ł w e

P a n e l
s t e r o w a n i a

ś c i o wy**

W e n t y l a t or

Prostwnk

3 ~

Rez. ład

ród

zasil

RS 232

onalne

Opc

ty

ka

Moduł hamu

=

o

nia

Sterowanie
silnikiem i

likac

a

We
steru

ący*

S tero wnik
hamo wa ni a*

Pomia ry

ścia/wyjścia

ce

* *

*

3)

Inw

rter

3~

wniki

k

Pomiar

dów ***

t e r o w a n i e

S
s i l n i k i e m
µ P

Siln ik

U
V

W

IGBT

=

2)

ter

rame

n x l k 5 7

* Sterownik rezystora hamowania należ y do stan da rd ow eg o wyp osa ż en ia w
wielko ściach MF3 do M F6, rezystor hamo wania dostępny jest jako opcja.
** W wielkościach M F4 i więks zych moduł wejściowy jest zintegrowany.
*** Ta metoda pomiaru dotyczy wyłącznie wielkoś ci MF5 i wię kszych.

Rysunek 4-1. Schemat blokowy przemiennika częstotliwości Vacon NXL

Serwis: 603 386 894 • E-mail: [e-mail]

4

18 • vacon DANE TECHNICZNE

)

,

,

,

,

,

4.2 Moce znamionowe

4.2.1 Vacon NXL – Napięcie zasilające 208–240 V

Seria NXL: napięcie zasilające 208-240 V, 50/60 Hz, 1~/3~

Przeciążalność

Typ przemiennika
częstotliwości

Znamiono-

ciągły I

NXL 0002 2 2,4 2,6 1,7 2,6 0,37 0,25 4,8/-- MF2/IP20 60x130x150 1,0
NXL 0003 2 3,7 4,1 2,8 4,20

EMC

NXL 0004 2 4,8 5,3 3,7 5,61

poziom

NXL 0006 2 6,6 7,3 4,8 7,2 1,5 1,1 13,2/9,9 MF3/IP20 84x220x172 2,0

Niska Wysoka

wy prąd

(A)

L

Prąd 10%

przeciąże-

nia (A)

Znamiono-

wy prąd

ciągły I

H

(A

Prąd 50%
przeciąże-

nia (A)

Tabela 4-1. Moce znamionowe oraz wymiary przemienników Vacon NXL, napięcie zasilania: 208—240 V.

UWAGA! NXL 0002 2 jest przystosowany wyłącznie do zasilania jednofazowego

4.2.2 Vacon NXL – Napięcie zasilające 380–500 V

Moc na wale

silnika

Niska

40°C

P(kW)

Wysoka

50°C

P(kW)

Nominalny

prąd

wejściowy

1~/3~

mechanicz-

Obudowa

Wielkość

na

i klasa

ochrony

Wymiary

sz. x w.x g.

75 0,55 7,4/5,6 MF3/IP20 84x220x172 2,0

10

75 9,6/7,2 MF3/IP20 84x220x172 2,0

Masa

(kg)

Seria NXL: napięcie zasilające 380-500 V, 50/60 Hz, 3~

Przeciążalność Moc na wale silnika

Niska Wysoka

Typ przemiennika
częstotliwości

NXL 0001 5 1,9 2,1 1,3 2 0,55 0,37 0,75 0,55 2,9 MF2/IP20

NXL 0002 5 2,4 2,6 1,9 2,9 0,75 0,55 1,1 0,75 3,6 MF2/IP20

NXL 0003 5 3,3 3,6 2,4 3,6 1,1 0,75 1,5 1,1 5,0 MF3/IP20

NXL 0004 5 4,3 4,7 3,3 5 1,5 1,1 2,2 1,5 6,5 MF3/IP20

EMC-poziom N

NXL 0005 5 5,4 5,9 4,3 6,5 2,2 1,5 3 2,2 8,1 MF3/IP20

Znamiono-

wy prąd
ciągły I

(A)

L

Prąd 10%
przeciąże-

nia

(A)

Znamiono-

wy prąd
ciągły IH

(A)

Prąd 50%
przeciąże-

NXL 0003 5 3,3 3,6 2,2 3,3 1,1 0,75 1,5 1,1 3,3
NXL 0004 5 4,3 4,7 3,3 5,0 1,5 1,1 2,2 1,5 4,3
NXL 0005 5 5,6 5,9 4,3 6,5 2,2 1,5 3 2,2 5,6
NXL 0007 5 7,6 8,4 5,6 8,4 3 2,2 4 3 7,6
NXL 0009 5 9 9,9 7,6 11,4 4 3 5,5 4 9
NXL 0012 5 12 13,2 9 13,5 5,5 4 7,5 5,5 12
NXL 0016 5 16 17,6 12 18 7,55
NXL 0023 5 23 25,3 16 24 11 7,5 15 11 23
NXL 0031 5 31 34 23 35 15 11 18,5 15 31
NXL 0038 5 38 42 31 47 18,5 15 22 18,5 38

EMC poziom H/C

NXL 0046 5 46 51 38 57 22 18,5 30 22 46
NXL 0061 5 61 67 46 69 30 22 37 30 61

Tabela 4-2. Moce znamionowe oraz wymiary przemienników Vacon NXL,

napięcie zasilania 380—500 V.

apięcie 380 V Napięcie 500 V

nia
(A)

Przeciąże-

nie 10%

P(kW)

40°C

Przeciąże-

nie 50%

50°C

P(kW)

Przeciąże-

nie 10%

P(kW)

5117

40°C

Przeciąże-

nie 50%

50°C

P(kW)

5 16

Nominalny

prąd

wejściowy

Wielkość

mechanicz-

na

Obudowa

i klasa

ochrony

MF4/IP21,IP54
MF4/IP21,IP54
MF4/IP21,IP54
MF4/IP21,IP54
MF4/IP21,IP54
MF4/IP21,IP54
MF5/IP21,IP54
MF5/IP21,IP54
MF5/IP21,IP54

MF6/IP21, IP54
MF6/IP21, IP54
MF6/IP21, IP54

Wymiary

sz. x w. x g.

60x130x150

60x130x150

84x220x172

84x220x172
84x220x172

128x292x190
128x292x190
128x292x190
128x292x190
128x292x190
128x292x190
144x391x214
144x391x214
144x391x214
195x519x237
195x519x237
195x519x237

Masa

(kg)

1,0

1,0

2,0

2,0
2,0

5
5
5
5
5

5
8,1
8,1
8,1

18,5
18,5
18,5

Telefon: [phone] • Faks: (22) 330 12 12

4

DANE TECHNICZNE vacon • 19

piącej

y

ą

,

(

)

4.3 Dane techniczne

Zasilanie
sieciowe­parametry

Zasilanie
silnika­parametry
wyjściowe
przemiennika

Sterowanie­charakterys­tyka

Dopuszczalne
parametry
otoczenia

Napięcie wejściowe U

Częstotliwość wejściowa 45…66 Hz
Załączanie do sieci Nie częściej niż co 1 minutę (w normalnych warunkach)
Napięcie wyjściowe 0—U
Ciągły prąd wyjściowy IH: Maksymalna temp. otoczenia +50°C,

Moment rozruchowy 150% (mała przeciążalność);

Prąd rozruchowy

in

Częstotliwość wyjściowa 0…320 Hz
Rozdzielczość częstotliwości 0,01 Hz
Sposób sterowania

Częstotliwość kluczowania
(patrz: parametr 2.6.8)
Zadawanie częstotliwości
Wejście analogowe
Sterowanie z panelu
Punkt osłabienia pola 30…320 Hz
Czas przyśpieszania 0,1…3000 sec
Czas hamowania 0,1…3000 sec
Moment hamujący Hamowanie DC: 30%*MN (bez sterownika rezystancji)
Dopuszczalna temperatura
otoczenia podczas pracy

Temperatura magazynowania –40°C…+70°C

380–500 V, -15%...+10% 3~
208…240 V, -15%...+10% 3~
208…240 V, -15%...+10% 1~

in

dopuszczalne przeciążenie 1,5 x IH
(w cyklu 1 min/10 min)

I

: Maksymalna temp. otoczenia +40°C,

L

dopuszczalne przeciążenie 1,1 x IL
(w cyklu 1 min/10 min)

200% (duża przeciążalność)
2 x IH przez 2 sekundy co 20 sekund, jeśli częstotliwość
wyjściowa <30 Hz
oraz temperatura radiatora <+60°C

Sterowanie częstotliwością (U/f)
Sterowanie bezczujnikowe, wektorowe w pętli otwartej

1...16 kHz; domyślne ustawienie fabryczne: 6 kHz

Rozdzielczość 0,1% (10-bitowa), dokładność ±1%
Rozdzielczość 0,01 Hz

–10°C (bez szronu)…+50°C: I
–10°C (bez szronu)…+40°C: I

H
L

Wilgotność względna 0…95% RH, bez kondensacji, bez substancji żrących,

bez ka

Jakość powietrza:

- opary chemiczne

- cz

stki mechaniczne

Wysokość n.p.m. 100% obciążalności (bez obniżenia parametrów) do 1000 m

Wibracje:
EN50178/EN60068-2-6

Udary:
EN50178, IEC 68-2-27

Klasa obudowy IP20 dla MF2 oraz MF3. IP21/IP54 dla MF4 – MF6

zgodnie z IEC 721-3-3, podczas pracy jednostki, klasa 3C2
zgodnie z IEC 721-3-3, podczas pracy jednostki, klasa 3S2

redukcja prądu wyjściowego o 1% na każde 100 m
powyżej 1000 m; maksymalnie do 3000 m
Maksymalne wysokości n.p.m.:
NX_2: 3000 m
NX_5 (380...400 V): 3000 m
NX_5 (415...500 V): 2000 m
NX_6: 2000 m

5...150 Hz
Amplituda przemieszczenia: maksymalnie 1 mm przy

5...15,8 Hz
amplituda przyśpieszenia: maksymalnie 1G przy
15

8...150 Hz
Przechodzi test UPS na upuszczenie
(dla odpowiednich kategorii wagowych UPS)
Składowanie i transport: Maksymalnie 15G przez 11 ms

wfabrycznym opakowaniu

Dane techniczne (ciąg dalszy na następnej stronie)

wod

Serwis: 603 386 894 • E-mail: [e-mail]

4

20 • vacon DANE TECHNICZNE

pię

p

p

p

y

ą

p

EMC

Bezpieczeństwo

Zaciski sterujące

Zabezpieczenia

Odporność na zakłócenia Spełnia wymagania normy EN 61800­Emisja zakłóceń Zależnie od klasy EMC, zobacz rozdziały 2 i 3
EN 61800-5-1:2007; CE, cUL, C-TICK;

WE analogowe napięciowe

WE analogowe prądowe
WE cyfrowe 3 z logiką dodatnią; 18...24 V DC
WY napięcia pomocniczego +24 V, ±15%, maks. 100 mA
WY napięcia zadającego +10 V, +3%, maks. obciążenie 10 mA
WY analogowe

WY przekaźnikowe 1 programowalny styk przełączalny (komplementarny)

Zabezpieczenie przed zbyt
wysokim napięciem

Zabezpieczenie przed zbyt
niskim na
Zabezpieczenie przed skutkami
zwarć doziemnych

Zabezpieczenie przemiennika

rzed przegrzaniem

Zabezpieczenie silnika przed

rzeciążeniem
Zabezpieczenie silnika przed
utykiem

Zabezpieczenie silnika przed
niedoci
Zabezpieczenie napięć
pomocniczych +24 V oraz +10 V

rzed zwarciami
Zabezpieczenie przed
przeciążeniem

żeniem

Tabela 4-3. Dane techniczne

ciem

(bardziej szczegółowe informacje o spełnianych
normach bezpieczeństwa można znaleźć na tabliczce
znamionowej)

0...+10 V, Ri = 200 kΩ,
10-bitowa rozdzielczość, dokładność ±1%
0(4)…20 mA, R

0(4)…20 mA; R
dokładność ±1%

Maksymalna zdolność łączeniowa: 24 V DC/8 A, 250 V
AC/8 A, 125 V DC/0,4 A

NXL_2: 437 V DC; NXL_5: 911 V DC

NXL_2: 183 V DC; NXL_5: 333 V DC

W przypadku wystąpienia doziemienia w silniku lub
kablu silnikowym chroniony jest wyłącznie

rzemiennik częstotliwości

Tak

Tak

Tak*
Zabezpieczenie silnika przed przeciążeniem — 110%
maks

malnego obciążenia znamionowego silnika.

Tak

Tak

Bezzwłoczne wyłączenie przy prądzie 4,0*I

= 250 Ω różnicowe

i

maks. 500 Ω; rozdzielczość 16-bitowa;

L

H

* Uwaga: Aby funkcjonalność pamięci parametrów termicznych silnika i zapisywania
w pamięci spełniała wymagania normy UL 508C w urządzeniu, należy zainstalować
oprogramowanie systemowe w wersji NXL00005V265 (lub nowszej). W przypadku starszej
wersji oprogramowania należy podczas instalacji zamontować układ ochrony silnika przed
przegrzaniem.

Telefon: [phone] • Faks: (22) 330 12 12

4

INSTALACJA vacon • 21

5. INSTALACJA

5.1 Montaż

5.2.1 MF2 oraz MF3

Urządzenia wielkości MF2 oraz MF3 można montować na ścianie w dwóch pozycjach (patrz Rysunek 5-1)

Przemiennik NXL typ MF2 jest montowany przy użyciu dwóch wkrętów wkręcanych w środkowe
otwory płytek montażowych. Jeśli zamontowano filtr RFI, górna płytka montażowa będzie mocowana
przy użyciu dwóch wkrętów. MF3 oraz większe typy przemienników montowane są zawsze przy
użyciu czterech wkrętów.

Rysunek 5-1. Dwie możliwe pozycje montażowe przemienników NXL (typ MF2 oraz MF3)

Error!

X

X

XX

X

MF2 bez filtra

Rysunek 5-2. Montaż przemiennika NXL, typ MF2

Serwis: 603 386 894 • E-mail: [e-mail]

MF2 z filtrem

nxlk5.fh8

5

22 • vacon INSTALACJA

Ø

H2

H3

W1

D1

H8

H5

H4

H1

H6

W2

H7

D2

nxlk7.fh8

Rysunek 5-3. Wymiary przemiennika Vacon NXL, typ MF2

Typ

W1 W2 H1 H2 H3 H4 H5 H6 H7 H8 D1 D2

Wymiary (mm)



MF2 30 60 172 152 140 130 80 42 11 6 150 144 6

Tabela 5-1. Wymiary przemiennika Vacon NXL, typ MF2

5

Telefon: [phone] • Faks: (22) 330 12 12

INSTALACJA vacon • 23

W2

W3

H5

H3

Ø

D1

D2

Rysunek 5-4. Wymiary przemiennika Vacon NXL, typ MF3

Typ

MF3

W1 W2 W3 H1 H2 H3 H4 H5 H6 H7 D1 D2

84 35 23 262 235 223 199 193

Wymiary (mm)

Tabela 5-2. Wymiary przemiennika Vacon NXL, typ MF3

H4

W1

H2

H1

nxlk8.fh8

H6

184 220 172 166 6

H7



Serwis: 603 386 894 • E-mail: [e-mail]

5

24 • vacon INSTALACJA

5.2.2 MF4 – MF6

Przemiennik częstotliwości będzie montowany przy użyciu czterech wkrętów (lub śrub,
w zależności od wielkości urządzenia). Należy pozostawić wystarczającą ilość wolnego miejsca
wokół przemiennika częstotliwości, aby zapewnić mu właściwe chłodzenie, patrz Tabela 5-4 oraz
Rysunek 5-6.

Należy też upewnić się, czy płaszczyzna montażu jest stosunkowo równa.

5

Rysunek 5-5. Wymiary przemiennika Vacon NXL, wielkości MF4 – MF6

Typ

MF4
MF5 0016-0023 144 100 419 406 391 214 7
MF5 0031 144 100 419 406 391 214 7 2 x 33 25,3
MF6 195 148 558 541 519 237 9 3 x 33

Tabela 5-3. Wymiary przemiennika Vacon NXL, typy MF4-MF6

W1 W2 H1 H2 H3 D1  E1 E2*

128 100 327 313 292 190 7 3 x 20,3

* = tylko typ MF5

Telefon: [phone] • Faks: (22) 330 12 12

Wymiary

3 x 25,3

INSTALACJA vacon • 25

A

A

A

5.2 Chłodzenie

Wymuszony obieg powietrza chłodzącego stosowany jest w przypadku przemienników wielkości
MF4, MF5 oraz MF6 a także w przypadku przemienników MF3 większej mocy.

Nad oraz pod przemiennikiem częstotliwości należy zostawić wystarczającą ilość wolnego
miejsca, aby umożliwić dostateczną do chłodzenia cyrkulację powietrza. Minimalne wymiary tych
wolnych przestrzeni podano w poniższej tabeli.

Typ Wymiary [mm]

A B C D

NXL 0002-0006 2 10 10 100 50
NXL 0001-0005 5 10 10 100 50
NXL 0003-0012 5 20 20 100 50
NXL 0016-0031 5 20 20 120 60
NXL 0038-0061 5 30 20 160 80

Tabela 5-4. Wymiary przestrzeni montażowej

C

= wolna przestrzeń wokół przemiennika

(patrz także: B)

B = dystans pomiędzy przemiennikami

częstotliwości lub od przemiennika do ściany
szafki

C = wolna przestrzeń nad przemiennikiem

częstotliwości

D = wolna przestrzeń pod przemiennikiem

częstotliwości

Typ

NXL 0003—0012 5 70
NXL 0016—0031 5 190
NXL 0038—0061 5 425

Tabela 5-5. Konieczna ilość powietrza chłodzącego

D

B

Rysunek 5-6. Przestrzeń montażowa

Minimalny przepływ powietrza

chłodzącego [m

3

/h]

B

NK5_2

Serwis: 603 386 894 • E-mail: [e-mail]

5

26 • vacon INSTALACJA

5.3 Zmiana klasy EMC z H na T

Klasę ochrony elektromagnetycznej (EMC) przemienników częstotliwości Vacon NXL typów MF4 –
MF6 można zmienić z klasy H na klasę T za pomocą prostej procedury pokazanej na poniższych
rysunkach.

Rysunek 5-7. Zmiana klasy ochrony EMC, typ MF4 (po lewej) oraz MF5 (po prawej)

Usuń ten wkręt

Usuń te wkręty

Usuń ten wkręt

Rysunek 5-8. Zmiana klasy ochrony EMC, typ MF6

Uwaga! Nie należy próbować zmienić poziomu ochrony EMC z powrotem na klasę H. Nawet jeśli
powyższą procedurę uda się odwrócić, przemiennik częstotliwości nie będzie już spełniał
wymagań dla klasy H ochrony EMC!

Remove these screws

Usuń ten wkręt

Telefon: [phone] • Faks: (22) 330 12 12

5

OKABLOWANIE I POŁĄCZENIA ELEKTRYCZNE vacon • 27

///

6. OKABLOWANIE I POŁĄCZENIA ELEKTRYCZNE

6.1 Połączenia zasilające

L1 L2

U/T1 V/T2 W/T3

L1 L2 L3

1~

Rysunek 6-1. Zaciski zasilania, przemiennik MF2

3~

1~

L1 L2 L3

U/T1 V/T2 W/T3 BR+ BR-

U/T1 V/T2 W/T3

3~

nxl k10.f h8

Rysunek 6-2. Zaciski zasilania, przemiennik MF3 (1~/3~)

B- B+ R-

nxlk11.fh8

U/T1 V/T2 W/T3

L1 L2 L3

nxlk58.fh8

Rysunek 6-3. Zaciski zasilania, przemienniki MF4 – MF6

Serwis: 603 386 894 • E-mail: [e-mail]

6

28 • vacon OKABLOWANIE I POŁĄCZENIA ELEKTRYCZNE

6.1.1 Okablowanie

Należy stosować kable o wytrzymałości cieplnej nie mniejszej niż +70°C. Kable i bezpieczniki
powinny być dobrane zgodnie z poniższymi tabelami. Montaż okablowania zgodnie z przepisami UL
jest opisany w Rozdziale 6.1.4.
Bezpieczniki są też zabezpieczeniem przed przeciążeniem kabli.
Niniejsze instrukcje dotyczą wyłącznie przypadków, w których jeden silnik jest połączony z
przemiennikiem częstotliwości jednym kablem. W pozostałych przypadkach należy się
skontaktować z producentem w celu uzyskania dalszych informacji.

Pierwsze

środowisko

(dystrybucja
ograniczona)

Rodzaj kabla Poziom H/C Poziom L Poziom T Poziom N

Kabel zasilający 1 1 1 1

Kabel silnikowy 3* 2 1 1
kabel sterujący 4 4 4 4

Tabela 6-1. Rodzaje kabli wymagane w celu zapewnienia zgodności z normami.

poziom C = EN 61800-3+A11, pierwsze środowisko, dystrybucja nieograniczona
EN 61000-6-3

poziom H = EN 61800-3+A11, pierwsze środowisko, dystrybucja ograniczona
EN 61000-6-4

poziom L = EN61800-3, drugie środowisko

Drugie

środowisko

poziom T: Patrz strona 10
poziom N: Patrz strona 10

1 = Kabel zasilający przeznaczony do instalacji stałej, dla określonego
napięcia zasilającego. Nie jest wymagany kabel ekranowany.
(Zalecane kable to NKCABLES/MCMK lub podobne).
2 = Kabel zasilający wyposażony w koncentryczny przewód ochronny,
przeznaczony dla określonego napięcia zasilającego.
(Zalecane kable to NKCABLES/MCMK lub podobne).
3 = Kabel zasilający wyposażony w zwarty ekran o niskiej impedancji,
przeznaczony dla określonego napięcia zasilającego.
(Zalecane kable to NKCABLES /MCCMK, SAB/ÖZCUY-J lub podobne).

* Uziemienie ekranu 360° dla silnika i przemiennika częstotliwości,

wymagane w celu zapewnienia zgodności z normami.
4 = Kabel zasilający osłonięty gęsto splecionym ekranem o niskiej
impedancji (kable NKCABLES /jamak, SAB/ÖZCuY-O lub podobne).

Typy MF4–MF6: Podczas montażu kabla silnika należy na obu jego końcach za
kablowy. Pozwoli to osiągnąć odpowiedni poziom zgodności elektromagnetycznej (EMC).

Uwaga: Wymagania EMC są spełnione przy fabrycznych ustawieniach częstotliwości

kluczowania (wszystkie wielkości mechaniczne).

łożyć dławik

6

Telefon: [phone] • Faks: (22) 330 12 12

OKABLOWANIE I POŁĄCZENIA ELEKTRYCZNE vacon • 29

6.1.1.1 Dobór kabli oraz bezpieczników

kabel

wielkość typ

I

L

[A]

bezpiecz-

nik [A]

zasilający

(miedź)

[mm2]

MF2 0002 2 10 2*1,5+1,5 0,5—2,5 0,5—2,5 0,5—1,5 0,5—2,5
MF3 0003—0006 3-6 16 2*2,5+2,5 0,5—2,5 0,5—2,5 0,5—1,5 0,5—2,5

Tabela 6-2. Dobór kabli i bezpieczników dla urządzeń Vacon NXL, 208–240 V

kabel

wielkość typ

L

[A]

bezpiecz-

nik [A]

zasilający

(miedź)

I

[mm2]

MF2 0001—0002 1-2 10 3*1,5+1,5 0,5—2,5 0,5—2,5 0,5—1,5 0,5—2,5
MF3 0003—0005 1-5 10 3*1,5+1,5 0,5—2,5 0,5—2,5 0,5—1,5 0,5—2,5
MF4 0003—0009 7—9 10 3*1,5+1,5 1—4 1—4 0,5—1,5 0,5—2,5
MF4 0012 12 16 3*2,5+2,5 1—4 1—4 0,5—1,5 0,5—2,5
MF5 0016 16 20 3*4+4 1—10 1—10 0,5—1,5 0,5—2,5
MF5 0023 22 25 3*6+6 1—10 1—10 0,5—1,5 0,5—2,5
MF5 0031 31 35 3*10+10 1—10 1—10 0,5—1,5 0,5—2,5

MF6 0038—45 38—45 50 3*10+10

MF6 0061 61 63 3*16+16

Tabela 6-3. Dobór kabli i bezpieczników dla urządzeń Vacon NXL, 380–500 V

wymiary zacisków kablowych

(min., maks.)

zacisk

zasilania

[mm2]

zacisk

uziemienia

[mm2]

zacisk

sterujący

[mm2]

wymiary zacisków kablowych

(min., maks.)

zacisk

zasilania

[mm2]

2,5—50 Cu

6—50 Al

2,5—50 Cu

6—50 Al

zacisk

uziemienia

[mm2]

6—35 0,5—1,5 0,5—2,5

6—35 0,5—1,5 0,5—2,5

zacisk

sterujący

[mm2]

zacisk

przekaźnika

[mm2]

zacisk

przekaźnika

[mm2]

Uwaga! Zalecenia dotyczące okablowania urządzeń Vacon uwzględniają normę EN 60204-1 oraz
kabel w izolacji z PCW (jeden kabel na półce w temperaturze +40C lub cztery kable na półce w

temperaturze +30C).

Uwaga! Prąd upływu doziemnego przemiennika Vacon NXL przekracza 3,5 mA AC. Zgodnie
z normą EN 61800-5-1 należy zapewnić wzmocnione uziemienie ochronne. Patrz rozdział 1.3.

Serwis: 603 386 894 • E-mail: [e-mail]

6

30 • vacon OKABLOWANIE I POŁĄCZENIA ELEKTRYCZNE

6.1.2 Montaż akcesoriów kablowych

Wraz z przemiennikiem częstotliwościowym Vacon NXL dostarczana jest plastikowa torebka
zawierająca komponenty niezbędne do zainstalowania w przemienniku kabli zasilania sieciowego
oraz zasilania silnika.

2 3 4

1

6

5

8

7

Rysunek 6-4. Akcesoria kablowe

Komponenty:
1 Dociski kabli uziemiających (MF4, MF5) (2)

2 Obejmy dociskające przewody sterownicze (3)
3 Gumowe przelotki (różne rozmiary w zależności od wielkości mechanicznej) (3)
4 Dławnica wejściowa kabli (1)
5 Wkręty, M4x10 (5)
6 Wkręty, M4x16 (3)
7 Dociski kabli uziemiających (MF6) (2)
8 Wkręty uziemiające M5x16 (MF6) (4)

UWAGA: Zestaw akcesoriów instalacyjnych dla przemienników częstotliwości o stopniu ochrony
IP54 zawiera wszystkie powyższe komponenty z wyjątkiem pozycji 4 oraz 5.

Procedura montażu

1. Należy upewnić się, czy otrzymana plastikowa torebka zawiera wszystkie niezbędne
komponenty.

2. Otwórz pokrywę przemiennika częstotliwości (Rysunek 1).

3. Zdejmij osłonę kabla. Znajdź miejsca na

a) koń
b) zaciski kabli uziemiających (MF6) (Rysunek 3).

cówki uziemiające (MF4/MF5) (Rysunek 2).

4. Ponownie załóż osłonę kabla. Zamontuj zaciski kablowe używając trzech wkrętów M4x16, jak
to pokazano na Rysunku 4. Należy zauważyć, że położenie pręta uziemiającego w wielkości
MF6 jest inne, niż pokazano na rysunku.

5. Umieść gumowe przelotki w miejscach wskazanych na Rysunku 5.

6. Przymocuj dławnicę wejściową kabla do ramy przemiennika częstotliwości używając pięciu
wkrętów M4x10 (Rysunek 6). Zamknij pokrywę przemiennika czestotliwości.

Telefon: [phone] • Faks: (22) 330 12 12

6

OKABLOWANIE I POŁĄCZENIA ELEKTRYCZNE vacon • 31

Serwis: 603 386 894 • E-mail: [e-mail]

6

32 • vacon OKABLOWANIE I POŁĄCZENIA ELEKTRYCZNE

[m]

[m]





6.1.3 Wskazówki instalacyjne

Przed rozpoczęciem jakichkolwiek czynności należy upewnić się, że

1

żaden z podzespołów przemiennika nie znajduje się pod napięciem.
Przemienniki NXL wielkości MF2 i MF3 powinny być instalowane

wewnątrz szafy lub pomieszczenia ruchu elektrycznego, ponieważ

2

posiadają stopień ochrony IP20, a zaciski kablowe nie są zabezpieczone.
Kable silnikowe powinny być ułożone w wystarczającej odległości od

wszystkich pozostałych kabli:

 Należy unikać kładzenia kabli silnikowych równolegle do innych

kabli

 Jeśli kable silnikowe biegną równolegle do innych kabli, należy

zachować między nimi minimalny dystans podany w tabelce
poniżej.

 Podane wielkości dotyczą także dystansów pomiędzy kablami

silnikowymi a kablami sygnałowymi innych systemów.

3

4

5

 Maksymalna długość kabli silnikowych wynosi 30 m

(MF2 - MF3), 50 m (MF4) i 300 m (MF5 - MF6).

 Kable silnikowe powinny krzyżować się z innymi kablami pod

kątem prostym.

W razie konieczności wykonania prób izolacji kabli, patrz
Rozdział 6.1.5.

Podłącz kable:

 Zdejmij izolację z kabli silnikowych oraz zasilających

 Podłącz kable zasilające, silnikowe oraz sterujące do

 Informacje o instalacji kabli zgodnie z zasadami UL można

 Upewnij się, że kable sterujące nie dotykają elektronicznych

 Jeśli zastosowany został zewnętrzny rezystor hamowania

 Sprawdź połączenie kabla uziemiającego z silnikiem oraz zaciskiem

 Podłącz osobny ekran kabla silnikowego do uziemionej płyty

 Upewnij się, że przewody sterujące oraz kable przemiennika

dystans m iędzy

kablam i

0,3

1

zgodnie ze wskazówkami Tabela 6-4 oraz Rysunek 6-5.

odpowiadających im zacisków.

znaleźć w Rozdziale 6.1.4.

komponentów przemiennika.

(opcja), podłącz jego kabele do odpowiednich zacisków.

przemiennika częstotliwości oznaczonych symbolem

przemiennika częstotliwości, silnika oraz pola zasilającego.

nie zostały przytrzaśnięte pomiędzy obudową a pokrywą
osłaniającą zaciski kablowe.

kabel ekranowany

20
50

.

Telefon: [phone] • Faks: (22) 330 12 12

6

OKABLOWANIE I POŁĄCZENIA ELEKTRYCZNE vacon • 33

6.1.3.1 Zdejmowanie izolacji z kabli silnikowych oraz zasilających

Przewodnik uziemienia

A1

B1

ZASILANIE

C1

D1

Prze wo dnik uziemienia

B2

SILNIK

C2A2

D2

nxlk12. f h8

Rysunek 6-5. Zdejmowanie izolacji z kabli

Wielkość A1 B1 C1 D1 A2 B2 C2 D2

MF2 7 35 7 20 7 50 7 35
MF3 7 40 7 30 7 60 7 40
MF4 15 35 10 20 7 50 7 35
MF5 20 40 10 30 20 60 10 40
MF6 20 90 15 60 20 90 15 60

Tabela 6-4. Długości zdejmowanej izolacji [mm]

Serwis: 603 386 894 • E-mail: [e-mail]

6

34 • vacon OKABLOWANIE I POŁĄCZENIA ELEKTRYCZNE

Z

s

6.1.3.2 Instalacja kabli w przemienniku Vacon NXL

Uwaga: W przypadku podłączania zewnętrznego rezystora hamowania (przemienniki MF3
i większe), należy skorzystać z oddzielnej Instrukcji rezystora hamowania.

Obudowa Moment dokręcania [Nm] Moment dokręcania [funt na cal].

MF2 0,5—0,6 4—5
MF3 0,5—0,6 4—5
MF4 0,5—0,6 4—5
MF5 1,2—1,5 10—13
MF6 10 85

Tabela 6-5. Momenty dokręcania śrub zacisków kablowych

terowniczy

Kabel
silnikowy

Kabel
zasilający

Rysunek 6-6. Vacon NXL, MF2

Przewód

aciski uziemienia

Rysunek 6-7. Instalacja kabli w przemienniku Vacon NXL, MF2 (500 V, 3-fazowy)

Telefon: [phone] • Faks: (22) 330 12 12

6

OKABLOWANIE I POŁĄCZENIA ELEKTRYCZNE vacon • 35

s

Z

Z

z

s

Kabel

ilnikowy

Kabel

asilający

Rysunek 6-8. Vacon NXL, MF3

Przewód

terowniczy

aciski rezystora

hamowania

BR-

BR+

acisk uziemienia

Rysunek 6-9. Instalacja kabli w przemienniku Vacon NXL, MF3

UWAGA! W wielkościach MF2-MF3 wskazane jest najpierw podłączenie
kabli do kostek zacisków i płyty uziemiającej i następnie dołączenie
zacisków i płyty uziemiającej do przemiennika.

Serwis: 603 386 894 • E-mail: [e-mail]

6

36 • vacon OKABLOWANIE I POŁĄCZENIA ELEKTRYCZNE

I

l

I

I

Instalacja zewnętrznego filtra RFI w przemiennikach MF2 oraz MF3

Poziom EMC przemienników wielkości mechanicznej MF2 oraz MF3 może zostać podniesiony z poziomu
N do H poprzez dodanie zewnętrznego filtra RFI. Należy podłączyć przewody zasilające do zacisków
L1, L2 i L3 oraz uziemienie do zacisku PE filtra. Patrz rysunki poniżej. Patrz także: instrukcja
montażu MF2 Rysunek 5-2.
Uwaga! Prąd upływu większy niż 3,5 mA AC. Zgodnie z normą EN 61800-5-1 należy zapewnić
wzmocnione uziemienie ochronne. Patrz rozdział 1.3

RFI filter

Kabel

cable

filtra

RFI

Ground

Masa

MF2

PE

L1 L2 L3

W/T3

V/T2

U/T1

L3

L2

L1

MF3

BR-

BR+

W/T3

V/T2

U/T1

L3

L2

L1

filtr RF

RFI filter

PE

Dodatkowy kabel

Additional
earthing

uziemiający.

cable. See

Patrz rozdział 1.3

Kabel

Earthing

uzie-

cable

mia-

jący

Kabel zasilający

Mains cable

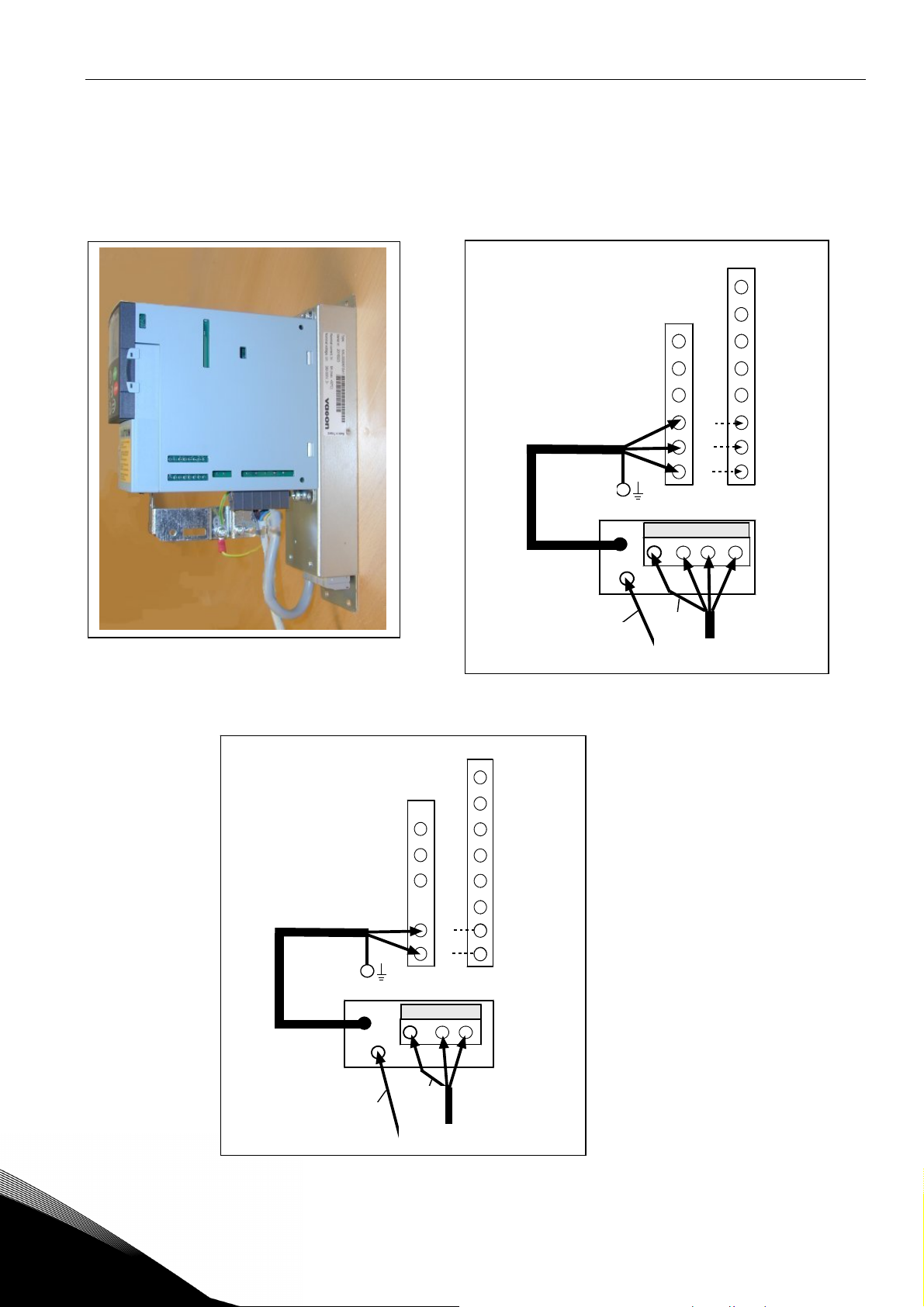

Rysunek 6-10. MF2 z filtrem RFI (RFI-0008-5-1) Rysunek 6-11. Instalacja filtra RFI dla

przemienników MF2 oraz MF3, 380…500 V,
zasilanie 3-fazowe. Typ filtra: RFI-0008-5-1

nxlk1.fh11

MF3

MF2

W/T3

V/T2

U/T1

BR-

BR+

W/T3

V/T2

U/T1

L3

Kabe

RFI filter

filtra

cable

RF

Masa

Ground

Dodatkowy kabel

Additional

uziemiający.

earthing

Patrz rozdział 1.3

cable. See

PE

PE

Kabel

uzie-

Earthing

mia-

cable

jący

L2

L1

NL

L2

L1

RFI filter

filtr RF

Kabel zasilający

Mains cable

rfi2.fh11

Rysunek 6-12. Instalacja kabla RFI dla przemienników MF2 oraz MF3,

208…240 V, zasilanie 1-fazowe. Typ filtra: RFI-0013-2-1

Telefon: [phone] • Faks: (22) 330 12 12

6

OKABLOWANIE I POŁĄCZENIA ELEKTRYCZNE vacon • 37

Typ filtra RFI

RFI-0008-5-1 (montowany pod przemiennikiem) 60 x 252 x35
RFI-0013-2-1 (montowany pod przemiennikiem) 60 x 252 x35

Tabela 6-5. Typy filtrów RFI oraz ich wymiary

szer.x wys.x dł.(mm)

Wymiary

Serwis: 603 386 894 • E-mail: [e-mail]

6

38 • vacon OKABLOWANIE I POŁĄCZENIA ELEKTRYCZNE

y

y

Rysunek 6-13. Vacon NXL, wielkość MF4

Rysunek 6-14. Instalacja kabli w przemienniku Vacon NXL, MF4

Zaciski
obwodu DC

Kabel zasilając

Zaciski rezystora
hamowania

Zaciski uziemienia

Kabel silnikow

Uwaga do MF4! W przypadku MF4 wymagane są dwa przewody ochronne zgodnie z normą
EN61800-5-1. Patrz r. 1.3 i Tabela 6-5

Telefon: [phone] • Faks: (22) 330 12 12

6

OKABLOWANIE I POŁĄCZENIA ELEKTRYCZNE vacon • 39

Rysunek 6-15. Podłączenie dodatkowego przewodu uziemiającego, MF4. Patrz rozdział 1.3.

Serwis: 603 386 894 • E-mail: [e-mail]

6

40 • vacon OKABLOWANIE I POŁĄCZENIA ELEKTRYCZNE

y

y

Rysunek 6-16. Vacon NXL, wielkość MF5

Zaciski
obwodu DC

Zaciski uziemienia

Kabel zasilając

Zaciski rezystora
hamowania

Kabel silnikow

Rysunek 6-17. Instalacja kabli w przemienniku Vacon NXL, MF5

Uwaga do MF5! Zgodnie z normą EN61800-5-1 należy zapewnić wzmocnione uziemienie
ochronne. Patrz rozdział 1.3.

Telefon: [phone] • Faks: (22) 330 12 12

6

OKABLOWANIE I POŁĄCZENIA ELEKTRYCZNE vacon • 41

Z

Z

C

Rysunek 6-18. Vacon NXL, wielkość MF6

obwodu D

aciski

Zaciski uziemienia

acisk rezystora

hamowania

Kabel zasilający

Rysunek 6-19. Instalacja kabli w przemienniku Vacon NXL, MF6

Uwaga do MF6! Zgodnie z normą EN61800-5-1 należy zapewnić wzmocnione uziemienie
ochronne. Patrz rozdział 1.3

Serwis: 603 386 894 • E-mail: [e-mail]

Kabel silnikowy

6

42 • vacon OKABLOWANIE I POŁĄCZENIA ELEKTRYCZNE

6.1.4 Instalacja kabli oraz standardy UL (Underwriters Laboratories)

Aby spełnić wymagania UL (Underwriters Laboratories), należy stosować zatwierdzony przez UL
miedziany kabel o minimalnej odporności termicznej +60°C-+75°C.

Używać tylko przewodów klasy 1.

Moduły można stosować w obwodach dostarczających nie więcej niż 100 000 A wartości
skutecznej prądu symetrycznego, maksymalnie 600 V, jeśli zastosowano ochronę za pomocą
bezpieczników klasy T i J.

Zintegrowane zabezpieczenie półprzewodników przed zwarciem nie zapewnia ochrony dla
rozgałęzionego obwodu prądowego. Rozgałęziony obwód prądowy należy zabezpieczyć zgodnie
z amerykańską normą National Electrical Code i odpowiednimi przepisami lokalnymi.
Zapewnia się jedynie ochronę rozgałęzionego obwodu prądowego za pomocą bezpieczników.

Moment, z jakim należy dokręcać śruby zacisków kablowych, przedstawiono w Tabela 6-5.

6.1.5 Kontrola stanu izolacji kabla silnikowego oraz silnika

1. Kontrola stanu izolacji kabla silnikowego.

Odłącz kabel silnikowy od zacisków U, V oraz W przemiennika częstotliwości oraz od samego
silnika. Zmierz rezystancję izolacji kabla silnikowego pomiędzy poszczególnymi przewodami
fazowymi oraz pomiędzy każdym przewodem fazowym a przewodem ochronnym.

Rezystancja izolacji musi przekraczać 1 M.

2. Kontrola stanu izolacji kabla zasilającego przemiennik.

Odłącz kabel silnikowy od zacisków L1, L2 oraz L3 przemiennika częstotliwości oraz od strony
zasilania. Zmierz rezystancję izolacji kabla zasilającego pomiędzy poszczególnymi przewodami
fazowymi oraz pomiędzy każdym przewodem fazowym a przewodem ochronnym.

Rezystancja izolacji musi przekraczać 1 M.

3. Kontrola izolacji silnika.

Odłącz kabel silnikowy od silnika i rozłącz połączenia mostkowe w skrzynce zacisków silnika.
Zmierz rezystancję izolacji dla każdego uzwojenia silnika. Pomiar należy przeprowadzić
miernikiem, którego wartość napięcia jest co najmniej taka sama, jak napięcia nominalnego
silnika, lecz nie większa niż 1000 V. Rezystancja izolacji musi przekraczać 1 M.

6

Telefon: [phone] • Faks: (22) 330 12 12

OKABLOWANIE I POŁĄCZENIA ELEKTRYCZNE vacon • 43

6.2 Moduł sterujący

6.2.1 Wielkości mechaniczne MF2 – MF3

Moduł sterujący przemiennika częstotliwości Vacon NXL jest zintegrowany z modułem mocy i
zasadniczo składa się z karty sterującej oraz ew. jednej karty opcjonalnej, która może zostać
umieszczona w gniaździe (slocie) na karty rozszerzeń, znajdującym się na karcie sterującej.

6.2.2. Wielkości mechaniczne MF4 – MF6

W wielkościch MF4-MF6 (rewizja karty sterującej NXL JA, L lub nowsza) istnieją dwa gniazda na
opcjonalne karty rozszerzeń: GNIAZDO D i GNIAZDO E (patrz Rysunek 6-21). Wersja
oprogramowania systemowego NXL00005V250 lub nowsza obsługuje jednostki z dwoma
gniazdami kart. Można także korzystać ze starszych wersji oprogramowania, ale nie będzie ono
obsługiwało jednostek z dwoma gniazdami kart rozszerzeń.

Rysunek 6-20. Opcjonalne gniazda D i E kart rozszerzeń w wielkościach MF4 – MF6

6.2.2.1 Dopuszczalne karty opcjonalne w MF4 – MF6

Poniżej zamieszczamy dopuszczalne karty opcjonalne dla dwóch gniazd przemienników
częstotliwości NXL MF4 – MF6:

GNIAZDO D C2 C3 C4 C6 C7 C8 CI CJ
GNIAZDO E AA AI B1 B2 B4 B5 B9 C2 C3 C4 C6 C7 C8 CI CJ

Jeśli stosowane są dwie karty opcjonalne, karta w gnieździe E musi być kartą OPT-AI lub
OPT-AA. Nie dopuszcza się stosowania dwóch kart OPT-B_ lub kart OPT-C_. Niedozwolone są

także kombinacje kart OPT-B_ i OPT-C_.

Patrz opisy dla kart opcjonalnych OPT-AA i OPT-AI w rozdziałach 10 i 11.

Serwis: 603 386 894 • E-mail: [e-mail]

6

44 • vacon OKABLOWANIE I POŁĄCZENIA ELEKTRYCZNE

6.2.3 Zaciski sterujące

Podstawową konfigurację wejść oraz wyjść sterujących pokazano w Rozdziale 6.2.4.

Opis sygnałów Aplikacji Multicontrol przedstawiono poniżej oraz w Rozdziale 2 Instrukcji Aplikacji
Multicontrol.

910111819A B

30

21 22 23

12345678

nxlk13.fh8

Rysunek 6-21. Zaciski sterujące, MF2 – MF3

9 10111819 A B

12345678

30

21 22 23

6

nxlk49.fh8

Rysunek 6-22 Zaciski sterujące, MF4 – MF6

Telefon: [phone] • Faks: (22) 330 12 12

OKABLOWANIE I POŁĄCZENIA ELEKTRYCZNE vacon • 45

6.2.4 Wejścia/wyjścia sterujące

Potencjometr
zadający 1-10 k

mA

Zacisk Sygnał Opis

1 +10 V

AI1+ Wejście analogowe, zakres

2

3 AI1- Masa wejścia zadającego
4 AI2+
5 AI2-/GND

6 +24 V Wyjście napięcia sterującego

7 GND Masa wejść / wyjść

8 DIN1 Start do przodu (programowalne) Zestyk zamknięty = start do przodu

9 DIN2 Start do tyłu (programowalne)

10 DIN3

11 GND Masa wejść / wyjść
18 AO1+

19 AO1-

A RS 485 Magistrala szeregowa Różnicowy odbiornik/nadajnik
B RS 485 Magistrala szeregowa Różnicowy odbiornik/nadajnik

30 +24 V

Wyjście napięcia zadającego Napięcie dla potencjometru itp.

zad

napięcia: 0—10 V DC.

Wejście analogowe,
Zakres prądowy: 0—20 mA

Wybór prędkości stałej 1
(programowalne)

Wyjście analogowe
Częstotliwość wyjściowa

Pomocnicze napięcie wejściowe
24 V

Wejście napięciowe zadające
częstotliwość

Masa dla wejść/wyjść zadających
oraz sterujących
Wejście prądowe zadające
częstotliwość

Napięcie dla przekaźników itp.,
maks. 0,1 A
Masa dla wejść/wyjść zadających
oraz sterujących

Zestyk zamknięty = start do tyłu

Zestyk zamknięty = prędkość stała
Masa dla wejść/wyjść zadających

oraz sterujących
Programowalne
Zakres: 0—20 mA/R

Awaryjne zasilanie sterowania

, maks. 500 Ω

L

21 RO1
22 RO1

23

RO1

Wyjście przekaźnikowe 1

USTERKA

Programowalne

Tabela 6-7. Fabryczna konfiguracja wejść/wyjść aplikacji Multicontrol.

Zacisk Sygnał Opis

1 +10 V

AI1+

2

3 AI1- Masa wejścia zadającego
4 AI2+
5 AI2-/GND
6 + 24 V Wyjście napięcia sterującego
7 GND Masa wejść / wyjść

lub

DIN 4

Wyjście napięcia zadającego Napięcie dla potencjometru itp.

ref

Wejście analogowe, zakres
napięcia: 0—10 V DC.

Wejście analogowe, zakres
napięciowy 0—10 V DC lub zakres
prądowy 0—20 mA

Wejście napięciowe zadające
częstotliwość (MF2-3)
Wejście napięciowe/prądowe zadające
częstotliwość (MF4-MF6)

Można zaprogramować jako DIN4

Masa dla wejść/wyjść zadających oraz
sterujących
Wejście napięciowe lub prądowe
zadające częstotliwość

Masa dla wejść/wyjść zadających oraz
sterujących

Tabela 6-8. Konfiguracja w przypadku zaprogramowania wejścia

analogowego AI1 jako wejścia cyfrowego DIN4

Serwis: 603 386 894 • E-mail: [e-mail]

6

46 • vacon OKABLOWANIE I POŁĄCZENIA ELEKTRYCZNE

6.2.5 Sygnały sterujące

Zacisk Sygnał Informacja techniczna

1 +10 V

2 AI1+

3 AI1–

4 AI2+

5 AI2–

6 24 Vout
7 GND Masa wejść / wyjść Masa dla wejść/wyjść zadających oraz sterujących

8 DIN1 wejście cyfrowe 1

9 DIN2 wejście cyfrowe 2
10 DIN3 wejście cyfrowe 3
11 GND Masa wejść / wyjść Masa dla wejść/wyjść zadających oraz sterujących

18 AO1+

19 AO1–/GND

A RS 485 Magistrala szeregowa

B RS 485 Magistrala szeregowa
30 +24 V

21 RO1/1

22 RO1/2

23 RO1/3

wyjście napięcia zadającego maksymalny prąd: 10 mA

zad

MF2-MF3: Wejście napięciowe

wejście analogowe,
napięciowe

(MF4 i większe: napięciowe lub
prądowe)

wspólny dla wejść
analogowych

MF4-MF6 wybór V lub mA w bloku zworek X8
strona 39):
Domyślnie: 0– +10 V (Ri = 200 kΩ)

0– 20 mA (Ri = 250 Ω)

Wejście różnicowe jeżeli nie jest połączone z masą;
dopuszcza ± 20 V napięcia trybu różnicowego w stosunku
do masy

Wybór V lub mA w bloku zworek X4(MF2-MF3) oraz X13
WE analogowe, napięciowe
lub prądowe

(MF4-MF6)

Domyślnie: 0– 20 mA (Ri = 250 Ω)

0– +10 V (Ri = 200 kΩ)

wspólny dla wejść
analogowych

wyjście napięcia
pomocniczego 24 V

sygnał analogowy
(wyjście+)
wspólny dla wyjść
analogowych

Wejście różnicowe;

Dopuszcza Ω 20 V napięcia trybu różnicowego w stosunku

do masy

±10%, maksymalny prąd: 100 mA

= min. 5 kΩ

R

i

Zakres sygnału wyjściowego:

prądowego 0(4)–20 mA, R

Różnicowy odbiornik/nadajnik, impedancja magistrali: 120 Ω

Różnicowy odbiornik/nadajnik, impedancja magistrali: 120 Ω
Wejście napięcia

pomocniczego 24 V

Awaryjne zasilanie sterowania

Maksymalna zdolność łączeniowa: 24 V DC/8 A

Wyjście
przekaźnikowe 1

250 V AC/8 A

125 V DC/0,4 A

Zaciski wyjść przekaźnikowych są galwanicznie

odizolowane do masy we/wy

maks. 500 Ω

L

(patrz:

Tabela 6-9. Standardowa konfiguracja sygnałów sterujących

Telefon: [phone] • Faks: (22) 330 12 12

6

OKABLOWANIE I POŁĄCZENIA ELEKTRYCZNE vacon • 47

j

j

A

j

j

f

j

j

j

j

6.2.5.1 Ustawienia zworek na podstawowej karcie przemiennika Vacon NXL

Użytkownik ma możliwość lepszego dostosowania funkcji wejść i wyjść do własnych potrzeb
poprzez wybranie pewnych konfiguracji zworek na karcie sterującej NXL. Położenia zworek
określają rodzaj sygnału dla wejścia analogowego (zacisk nr 2) oraz to, czy rezystor-terminator
dla RS485 będzie użyty czy też nie.

Poniższe rysunki przedstawiają konfiguracje zworek dla przemienników częstotliwości NXL:

B lo k z wo r e k X 4 wM F 2 :

Programowanie

w

e

ściaanalogowego

r

ezystora-terminatora

. 2 0 m A ; w e j ś c i e a n a l ogoweprądowe

0..

R

ezys t o r - t e r m i n a t o r R S 4 85nie

Programowanie

w

e

ściaanalogowego

Programowanie

r

ezystora-terminatora

W e

ś c i e a n a l o g o w e n a pięciowe;0...10V

Te

z y s t o r - t e r m i n a t o r R S 485

= u s t a w ienie

Programowanie

est wużyciu

estwużyciu

abryczne

BlokzworekX4wMF3:

;we

0...20m

We

Rezystor-terminatorRS485

Tezystor-terminatorRS48

ścieanalogowe prąd o w e

ścieanalogowenapięciowe; 0. . . 1 0 V

BlokzworekX7 wMF3:

estwu ż y c i u

5 nieużywany

nxlk15.fh8

Rysunek 6-23. Konfiguracje zworek Vacon NXL, MF2 oraz MF3

Serwis: 603 386 894 • E-mail: [e-mail]

6

48 • vacon OKABLOWANIE I POŁĄCZENIA ELEKTRYCZNE

Blok zworek X8:

Tryb AI1

0...20 mA; wejście analogowe prądowe

wejście analogowe

nap ięciowe; 0...10 V

Blok zworek X9:

Rezystor-terminator RS 485 jest w użyciu

Rezystor-terminator RS 485 nie jest w użyciu

Blok zworek X13:

Tryb AI2

0...20 mA; wejście analogowe prądowe

wejście analogowe

napięciowe; 0...10 V

Wejście analogowe napięciowe;

0...10 V (różnicowe)

Ustawienie fabryczne

Rysunek 6-24. Konfiguracje zworek dla Vacon NXL, MF4 – MF6

!

STRZEŻENIE

Upewnij się, czy zworki są właściwie ustawione. Praca silnika
przy ustawieniach sygnałów różniących się od ustawionych
zworami nie uszkodzi przemiennika, ale może spowodować
uszkodzenie silnika.

nxlk54.fh8

W przypadku zmiany ustawień dla sygnałów analogowych

!

UWAGA

(AI), należy także pamiętać o zmianie odpowiadających
im parametrów w Menu systemowym (S6.9.1, 6.9.2).

6

Telefon: [phone] • Faks: (22) 330 12 12

OKABLOWANIE I POŁĄCZENIA ELEKTRYCZNE vacon • 49

Blok zworek X4

Blok zworek X4

Blok zworek X7

Rysunek 6-26. Położenie bloków zworek w przemiennikach MF2 (po lewej)

oraz MF3 (po prawej)

X8

X13

X9

Rysunek 6-27. Położenie bloków zworek na karcie sterującej

przemienników MF4 – MF6

Serwis: 603 386 894 • E-mail: [e-mail]

6

50 • vacon OKABLOWANIE I POŁĄCZENIA ELEKTRYCZNE

6.2.6 Podłączenie termistora silnika (PTC)

Istnieją trzy sposoby podłączenia rezystora PTC do przemiennika Vacon NXL:

1. Przy pomocy opcjonalnej karty OPT-AI. (metoda zalecana)
Przemiennik Vacon NXL wyposażony w OPT-AI spełnia warunki standardu IEC 664, jeśli

termistor silnika

jest izolowany (= skuteczna podwójna izolacja).

2. Przy pomocy opcjonalnej karty OPT-B2.
Przemiennik Vacon NXL wyposażony w OPT-B2 spełnia warunki standardu IEC 664, jeśli

termistor silnika
jest izolowany (= skuteczna podwójna izolacja).

3. Poprzez cyfrowe wejście (DIN3) przemiennika NXL.
Wejście DIN3 jest galwanicznie połączone z innymi zaciskami we/wy przemiennika NXL.

Dlatego wzmocniona lub podwójna izolacja termistora (IEC664) w obwodzie na zewnątrz
przemiennika jest bezwzględnie wymagana (w silniku lub w obwodzie pomiędzy silnikiem a
przemiennikiem).

+24 V (zacisk 6)

Zewnętrzny rezystor
4,7 k...5,6 k

DIN3 (zacisk 10, par. 2.1.18 = 14)

Zewnętrzny rezystor PTC

Masa (zacisk 11)

Rysunek 6-28 Podłączenie termistora silnika (PTC)

Uwaga! Wyłączenie awaryjne przemiennika NXL następuje w chwili

przekroczenia przez PTC rezystancji 4,7 k

nxlk60.fh8

6

Jeżeli tylko jest to możliwe, należy stosować podłączenie termistora silnika do
wejścia karty OPT-AI lub OPT-B2.

Jeżeli termistor silnika dołączony jest do wejścia DIN3, powyższe zalecenia muszą

być przestrzegane, w przeciwnym wypadku może wystąpić poważne zagrożenie
bezpieczeństwa.

Telefon: [phone] • Faks: (22) 330 12 12

PANEL STERUJĄCY vacon • 51

7. PANEL STERUJĄCY

Panel sterujący stanowi połączenie pomiędzy przemiennikiem częstotliwości Vacon a jego
użytkownikiem. Panel sterujący przemienników Vacon NXL zawiera siedmio-segmentowy

wyświetlacz z siedmioma sygnalizatorami stanu pracy: RUN (PRACA),
(GOTOWOŚĆ), STOP, ALARM, FAULT (USTERKA); oraz trzema wskaźnikami miejsca sterowania:
I/O term (zacisk we/wy), Keypad (Panel), Bus/Comm (Magistrala).
Informacje dotyczące sterowania, np. numer menu, wyświetlana wartość oraz informacja
numeryczna, są przedstawiane przy pomocy symboli numerycznych.

Przemiennik częstotliwości jest sterowany przy pomocy siedmiu przycisków panelu sterowania.
Ponadto panel służy do ustawiania parametrów oraz monitorowania wartości.

Panel jest odłączalny oraz odizolowany od potencjału linii zasilającej.

,

, READY

7.1 Wskaźniki panelu sterowania

Rysunek 7-1. Panel sterujący przemiennika Vacon wraz ze wskaźnikami stanu napędu

7.1.1 Wskaźniki stanu napędu

Wskaźniki stanu napędu informują użytkownika o aktualnym stanie silnika oraz przemiennika.

1

2

3

4

5

RUN = (PRACA) Silnik pracuje; miga po wydaniu polecenia zatrzymania, dopóki

częstotliwość nie spadnie do zera.

= Sygnalizuje kierunek obrotów silnika.

STOP = Sygnalizuje zatrzymanie napędu.

READY = (GOTOWOŚĆ) Zapala się po włączeniu zasilania. W przypadku usterki, symbol

pozostanie zgaszony.

ALARM = Ostrzega, że napęd pracuje przekraczając pewne parametry.

6

FAULT = (USTERKA) Sygnalizuje zatrzymanie napędu z powodu wystąpienia

niebezpiecznych warunków pracy.

Serwis: 603 386 894 • E-mail: [e-mail]

7

52 • vacon PANEL STERUJĄCY

7.1.2 Wskaźniki miejsca sterowania napędem

Symbole I/O term, Keypad oraz Bus/Comm (patrz: Rozdział 7.4.3.1) wskazują wybrane
miejsce sterowania napędem. Wyboru dokonuje się w menu sterowania z panelu (patrz:
Rozdział 7.4.3).

a

I/O term = Jako miejsce sterowania wybrano zaciski WE/WY; np. polecenia

START/STOP oraz wartości zadające parametry pracy są podawane
poprzez zaciski WE/WY.

b

Keypad = Jako miejsce sterowania wybrano panel sterowania; np. można poprzez

panel uruchomić lub zatrzymać silnik, a także zmienić parametry pracy
silnika.

c

Bus/Comm = Przemiennik częstotliwości jest sterowany poprzez magistralę.

7.1.3 Wskaźniki numeryczne

Wskaźniki numeryczne dostarczają użytkownikowi informacji o jego aktualnej pozycji w menu
panelu sterującego, a także informacji dotyczących parametrów pracy całego napędu.

7

Telefon: [phone] • Faks: (22) 330 12 12

PANEL STERUJĄCY vacon • 53

7.2 Przyciski panelu sterującego

Na panelu sterującym z 7-segmentowym wyświetlaczem diodowym znajduje się 7 przycisków.
Służą one do sterowania przemiennikiem częstotliwości (i silnikiem) oraz ustawiania parametrów.

Rysunek 7-2. Przyciski panelu sterującego

7.2.1 Opisy przycisków

ENTER
reset = W tym przycisku zintegrowano dwie funkcje. Działa on głównie jako

przycisk kasowania, za wyjątkiem trybu edycji parametrów. Działanie tego
przycisku w skrócie opisano poniżej.

ENTER = Ten przycisk używany jest do:

1) potwierdzania dokonanego wyboru

2) kasowania historii usterek (przytrzymanie przez 2…3 sekundy)

reset = Ten przycisk jest używany do kasowania aktywnych usterek.
Uwaga! Po skasowaniu usterek silnik może natychmiast ruszyć.

= Przycisk przeglądania w górę

Przeglądanie głównego menu oraz stron różnych podmenu.

+

Edycja wartości.

–

= Przycisk przeglądania w dół
Przeglądanie głównego menu oraz stron różnych podmenu.
Edycja wartości.

= Przycisk przesuwania menu w lewo



Powoduje cofnięcie się w strukturze menu.
Przesunięcie kursora w lewo (w trybie edycji parametrów).
Wyjście z trybu edycji.
Aby powrócić do głównego menu, przycisk należy przytrzymać przez 2…3

sekundy.

= Przycisk przesuwania menu w prawo



Powoduje krok do przodu w strukturze menu.
Przesunięcie kursora w prawo (w trybie edycji parametrów).
Wejście w tryb edycji.

Serwis: 603 386 894 • E-mail: [e-mail]

7

54 • vacon PANEL STERUJĄCY

= Przycisk START.

start

Naciśnięcie tego przycisku uruchamia silnik, o ile panel sterowania jest

aktywnym miejscem sterowania. Patrz: Rozdział 0.

= Przycisk STOP.

stop

Naciśnięcie tego przycisku zatrzymuje silnik (chyba, że funkcję tę

wyłączono w parametrze P3.4).
Przycisk STOP służy także do uruchamiania Kreatora rozruchu
(patrz poniżej)

7.3 Kreator rozruchu

Przemiennik częstotliwości Vacon NXL ma wbudowany kreator rozruchu, który przyspiesza
programowanie napędu. Kreator pomaga dokonywać wyboru między czterema trybami pracy:
standardowy, wentylator, pompa i zaawansowany. Każdy tryb ma automatyczne ustawienia
parametrów optymalizowane dla danego trybu. Kreator programowania uruchamia się naciskając
przycisk Stop przez 5 sekund, kiedy napęd znajduje się w trybie zatrzymania. Procedurę
zobrazowano na poniższym rysunku:

UWAGA! Kreator rozruchu przywraca
nastawy fabryczne wszystkich pozostałych
parametrów!

*W napędach 208 V...230 V

wartość ta wynosi 230 V

Rys. 7-3. Kreator rozruchu NXL

UWAGA! Szczegółowy opis parametrów znajduje się w instrukcji aplikacji Multi-control

Telefon: [phone] • Faks: (22) 330 12 12

7

PANEL STERUJĄCY vacon • 55

7.4 Poruszanie się po strukturze menu panelu sterującego

Dane wyświetlane na panelu sterującym zorganizowane są w postaci kilkupoziomowego menu
(główne, podmenu). Menu używane jest np. do zobrazowania oraz edycji sygnałów pomiarowych i
sterujących, ustawiania parametrów (Rozdział 7.4.2), ustawiania wartości zadanych (Rozdział

7.4.3) oraz odczytu usterek (Rozdział 7.4.4).

Lokalizacja

Pierwszy poziom menu składa się z menu od M1 do E7 i jest określany jako Menu główne.
Użytkownik może poruszać się po menu używając przycisków przeglądania w górę oraz dół. Do
wybranego podmenu można wejść z głównego menu używając przycisków menu. Jeśli nadal pod
aktualnie wyświetlanym menu lub stroną są jeszcze dostępne kolejne strony, na które można
przejść, ostatnia cyfra liczby widocznej na ekranie będzie migać. Wtedy – naciskając Przycisk
przesuwania w prawo – można przejść do następnego poziomu menu.

Arkusz nawigacji dotyczący panelu sterującego pokazano na stronie 46. Należy zauważyć, że
menu M1 znajduje się w lewym dolnym rogu. Stąd będzie można przejść do wybranego menu
używając przycisków menu oraz przesuwania.

Bardziej szczegółowy opis menu znaleźć można w dalszej części niniejszego Rozdziału.

Serwis: 603 386 894 • E-mail: [e-mail]

7

56 • vacon PANEL STERUJĄCY

T

OPREA

D

r

T

O

REA

D

T

O

REA

D

T

O

REA

D

T

O

REA

D

T

O

REA

D

T

O

REA

D

T

O

REA

D

T

O

REA

D

T

O

REA

D

T

O

REA

D

T

O

REA

D

T

O

REA

D

T

O

REA

D

T

O

REA

D

REA

D

T

O

REA

D

T

O

REA

D

T

O

REA

D

T

O

REA

D

T

O

j

j

j

S

Y

I/O

term

S

P I/O

Y

term

S

P

Y

I/O

term

S

P

Y

I/O

term

S

P

Y

I/O

term

S

P

Y

I/O

term

S

P

Y

I/O

term

S

P

Y

I/O

term

S

P

Y

I/O

term

S

P I/O

term

Y

S

P I/O

term

Y

Przegląda

eset

Naciśnij, aby wyzerować

enter

S

P

Y

I/O

term

S

P

Y

I/O

term

S

P

S

P

Y

I/O

term

S

P

Y

I/O

term

S

P

S

P

Y

I/O

term

S

P

Y

I/O

term

S

P

Rysunek 7-4. Arkusz nawigacyjny dla panelu sterowania

Y

I/O

term

enter

Zmień

wartość

Przegląda

Y

I/O

term

enter

Zmień

wartość

Przegląda

Y

I/O

term

Bez edycji!

Hz

Telefon: [phone] • Faks: (22) 330 12 12

7

PANEL STERUJĄCY vacon • 57

Funkcje menu

Kod Menu Min. Maks. Opis

M1

P2

Menu monitorowania V1.1

Menu parametrów P2.1 P2.10

V1.24

Wielkości monitorowane można znaleźć w
Rozdziale 7.4.1

P2.1 = parametry podstawowe
P2.2 = sygnały wejściowe
P2.3 = sygnały wyjściowe
P2.4 = sterowanie napędem
P2.5 = częstotliwości zabronione
P2.6 = sterowanie silnikiem
P2.7 = zabezpiecznia
P2.8 = automatyczny restart
P2.9 = regulator PID
P2.10=sterowanie pompą oraz wentylatorem

Dokładny opis listy parametrów można znaleźć
w Instrukcji aplikacji Multi-Control

P3.1 = wybór miejsca sterowania

R3.2 = zadawanie częstotliwości z panelu

Menu sterowania z panelu P3.1 P3.6

K3

Menu aktywnych usterek

F4

H5

S6

E7

Menu historii usterek

Menu systemowe S6.3 S6.10

Menu karty rozszerzeń E7.1 E7.2

P3.3 = zadawanie kierunku
P3.4 = aktywacja przycisku STOP
P3.5 = wartość zadana 1 dla PID
P3.6 = wartość zadana 2 dla PID

Wyświetla aktywne usterki oraz ich typy

Wyświetla historię usterek

S6.3 = kopiowanie parametrów
S6.5 = kontrola dostępu
S6.6 = ustawienia panelu sterującego
S6.7 = ustawienia sprzętowe
S6.8 = informacje o systemie
S6.9 = tryb AI (wejścia analogowego)
S6.10 = parametry protokołu komunikacyjnego

Parametry opisano w Rozdziale 7.4.6

E7.1 = Gniazdo D
E7.2 = Gniazdo E

Tabela 7- 1. Funkcje głównego menu

Serwis: 603 386 894 • E-mail: [e-mail]

7

58 • vacon PANEL STERUJĄCY

7.4.1 Menu monitorowania (M1)

Do menu wielkości monitorowanych uzyskuje się dostęp z menu głównego, naciskając przycisk
przesuwania w prawo w chwili, kiedy wskaźnik lokalizacji M1 jest widoczny na wyświetlaczu. Sposób
przeglądania wielkości monitorowanych przedstawiono na Rysunek 7-5.
Monitorowane sygnały oznaczone są jako V#.# i zostały zamieszczone w Tabela 7-2. Wielkości te
są uaktualnianie co 0,3 sekundy.

Niniejsze menu jest przeznaczone wyłącznie do sprawdzania tych wielkości. Nie można ich w tym
menu zmienić. Informacje o sposobie zmiany parametrów można znaleźć w Rozdziale 7.4.2.

Rysunek 7-5. Menu monitorowania

7

Telefon: [phone] • Faks: (22) 330 12 12

PANEL STERUJĄCY vacon • 59

Kod Nazwa sygnału Jednostka ID Opis

V1.1
V1.2
V1.3
V1.4

V1.5

V1.6
V1.7

V1.8
V1.9
V1.10
V1.11

V1.12

V1.13

V1.14
V1.15
V1.16
V1.17
V1.18

V1.19

V1.20

V1.21

V1.22

V1.23

V1.24

V1.25

V1.26

Tabela 7-2. Sygnały monitorowane

Częstotliwość wyjściowa Hz 1 Częstotliwość podawana na silnik
Częstotliwość zadana
Prędkość silnika
Prąd silnika

Moment obr. silnika

Moc silnika
Napięcie silnika

Napięcie na szynie DC
Temperatura jednostki
Wejście analogowe 1
Wejście analogowe 2
Wy analogowe
prądowe
Analogowe wyjście prądowe
1 (na karcie rozszerzeń)
Analogowe wyjście prądowe
2 (na karcie rozszerzeń)
DIN1, DIN2, DIN3

DIE1, DIE2, DIE3
RO1
ROE1, ROE2, ROE3

DOE 1
Sygnał zadający dla

regulatora PID
Wartość rzeczywista dla PID
Wartość uchybu regulatora

PID
Wyjście regulatora PID
Wyjścia automatycznej

zmiany kolejności pracy
napędów 1, 2, 3

Tryb

Temperatura silnika % 9

Hz 25

obr/min 2 Wyliczona prędkość obrotowa silnika

A 3 Zmierzony prąd silnika

% 4 Obliczony moment obrotowy silnika

w % znamionowego

% 5 Obliczona moc silnika

w % nominalnej
V 6 Obliczone napięcie silnika
V 7 Zmierzone napięcie na szynie DC

°C 8 Temperatura radiatora

13 AI1
14 AI2

mA 26 AO1

mA 31

mA 32

%

%

%

%

Stany wejść cyfrowych

15

Karta rozszerzeń WE/WY: Stany

33

wejść cyfrowych

Stan wyjścia przekaźnikowego 1

34

Karta rozsz. WE/WY: stan wyjść

35

przekaźnikowych

Karta rozsz. WE/WY: stan wyjścia

36

cyfrowego 1

W procentach maksymalnej możliwej

20

wartości zadawanej dla procesu

W procentach maksymalnej możliwej

21

wartości rzeczywistej

W procentach maksymalnej możliwej

22

wartości uchybu

W procentach maksymalnej możliwej

23

wartości wyjściowej

Używane wyłącznie do sterowania

30

pompą oraz wentylatorem

Wskazuje aktualny tryb pracy

wybrany kreatorem rozruchu:

0=nieużywany (domyślnie)

66

1=Standard

2=Wentylator

3=Pompa

4=Zaawansowany

Obliczona temperatura silnika,

1000 równa się 100,0% =

znamionowa temperatura silnika.

Serwis: 603 386 894 • E-mail: [e-mail]

7

60 • vacon PANEL STERUJĄCY

7.4.2 Menu parametrów (P2)

Parametry to sposób na przekazanie poleceń użytkownika przemiennikowi częstotliwości. Wartości
parametrów można modyfikować wchodząc z Głównego menu do Menu parametrów, kiedy na
wyświetlaczu widoczny jest wskaźnik lokalizacji P2. Procedura modyfikowania parametrów została
przedstawiona na Rysunku 7-6.

Aby wejść do podmenu grup parametrów (G#), naciśnij jednokrotnie przycisk przesuwania w
prawo. Zlokalizuj żądaną grupę parametrów używając przycisków przeglądania i ponownie naciśnij
przycisk przesuwania w prawo, aby wejść do tej grupy i jej parametrów. Ponownie użyj przycisków
przeglądania w celu znalezienia parametru (P#), który chcesz zmienić. Naciśnięcie przycisku
przesuwania w prawo powoduje przejście do trybu edycji. Wejście w tryb edycji jest
sygnalizowanie miganiem wartości parametru. Teraz wartość tę można zmienić na dwa sposoby:

1 Zwyczajnie ustawiając nową wartość przy pomocy przycisków przeglądania góra/dół i

zatwierdzając zmianę przyciskiem Enter. Wskutek tego parametr przestaje migać, a na
wyświetlaczu widoczna jest nowa wartość.

2 Ponownie naciskając przycisk przesuwania w prawo. Teraz możliwe będzie modyfikowanie

wartości cyfra po cyfrze. Ten sposób edycji może być przydatny w przypadku zmiany wartości
na dużo mniejszą lub dużo większą niż wyświetlana. Zmianę zatwierdza się przyciskiem Enter.

Wartość parametru nie ulegnie zmianie, jeżeli zmiana nie zostanie potwierdzona
przyciskiem Enter. Naciśnięcie przycisku przesuwania w lewo spowoduje powrót do

poprzedniego menu.

Niektóre parametry są blokowane, tzn. nie można ich modyfikować, jeśli przemiennik znajduje się
w stanie PRACA (RUN). W celu zmiany tych parametrów należy najpierw zatrzymać przemiennik
częstotliwości.

Parametry można zablokować także używając odpowiedniej funkcji z menu S6 (patrz: Rozdział

7.4.6.2).

Do Głównego menu można powrócić w dowolnym momencie wciskają
lewo na 1—2 sekundy.

Podstawowe parametry wymieniono w Rozdziale 8.3. Kompletną listę parametrów oraz ich opisów
można znaleźć w Instrukcji aplikacji Multi-Control.

Po osiągnięciu ostatniego parametru w grupie, do pierwszego można bezpośrednio przejść
naciskając przycisk przeglądania w górę.

c przycisk przesuwania w

7

Telefon: [phone] • Faks: (22) 330 12 12

PANEL STERUJĄCY vacon • 61

READY

STOP

I/O term

STOP

READY

I/O

term

STOP

READY

I/O

term

STOP

READY

I/O

term

STOP

READY

I/O

term

Rysunek 7-6. Procedura zmiany wartości parametrów

STOP

STOP

READY

I/O

READY

I/O

term

term

enter

HzHzHz

nxlk17.fh8

Serwis: 603 386 894 • E-mail: [e-mail]

7

62 • vacon PANEL STERUJĄCY

7.4.3 Menu sterowania z panelu (K3)

W Menu sterowania z panelu można wybrać miejsce sterowania, zmieniać zadawaną częstotliwość
oraz zmieniać kierunek obrotów wału silnika. Na poziom tego podmenu wchodzi się naciskając
przycisk przesuwania w prawo.

Parametry w menu K3 Opis

P3.1 = Wybór miejsca sterowania

R3.2 = Zadawanie częstotliwości

1 = zaciski we/wy
2 = panel
3 = magistrala komunikacyjna

P3.3 = Zmiana kierunku wirowania

P3.4 = Aktywacja przycisku STOP

P3.5 = wartość zadana 1 dla PID

P3.6 = wartość zadana 2 dla PID

0 = do przodu
1 = do tyłu

ograniczone działanie przycisku STOP
przycisk STOP zawsze aktywny

7.4.3.1 Wybór miejsca sterowania

Istnieją trzy różne miejsca (źródła), z których można sterować przemiennik częstotliwości. Dla
każdego z nich na alfanumerycznym wyświetlaczu pojawia się inny symbol:

miejsce sterowania symbol

we/wy sterujące I/O term

panel Keypad
magistrala

komunikacyjna

Zmiany miejsca sterowania dokonuje się wchodząc w tryb edycji przyciskiem przesuwania w
prawo. Opcje można następnie przeglądać przy pomocy przycisków przeglądania góra/dół. Żądane
miejsce sterowania wybiera się przyciskiem Enter. Patrz poniższy rysunek. Patrz także: Rozdział

7.4.3.

STOP

READY

I/O

term

STOP

Bus/Comm

READY

term

I/O

STOP

READY

I/O

term

STOP

I/O

READY

term

STOP

READY

I/O

term

enter

Rysunek 7-7. Wybór miejsca sterowania

UWAGA! W przypadku wybrania zacisków We/Wy lub magistrali jako aktywnego miejsca
sterowania można zmienić miejsce sterowania na lokalny panel sterowania
i przywrócić pierwotne sterowania, naciskając przycisk przez pięć sekund.



Telefon: [phone] • Faks: (22) 330 12 12

7

PANEL STERUJĄCY vacon • 63

7.4.3.2 Zadawanie z panelu

Podmenu zadawania z panelu (R3.2) wyświetla i pozwala operatorowi na modyfikację zadawanej
częstotliwości. Zmiany zostaną dokonane bezzwłocznie. Jednakże zadawana częstotliwość nie

wpłynie na prędkość obrotową silnika, jeśli panel sterowania nie został wybrany jako
aktywne miejsce sterowania.

UWAGA: Maksymalna różnica pomiędzy częstotliwością wyjściową a częstotliwością zadawaną

przez panel sterowania wynosi 6 Hz. Oprogramowanie aplikacji automatycznie monitoruje
częstotliwość ustawioną w panelu sterowania.

Sposób edycji wartości zadawanej z panelu przedstawiono na Rysunku 7-6 (aczkolwiek
potwierdzanie zmiany przyciskiem Enter nie jest konieczne).

7.4.3.3 Zmiana kierunku wirowania z panelu

Podmenu zmiany kierunku wirowania umożliwia operatorowi zmianę kierunku obrotów silnika.

Jednakże zmiana nie wpłynie na kierunek obrotów silnika, jeśli panel sterowania nie
został wybrany jako aktywne miejsce sterowania.

Procedura zmiany kierunku obrotów jest analogiczna do pokazanej na Rysunku 7-7.

7.4.3.4 Aktywacja przycisku STOP.

Standardowo naciśnięcie przycisku STOP zawsze powoduje zatrzymanie silnika, niezależnie od
wybranego miejsca sterowania. Funkcję tę można wyłączyć nadając parametrowi 3.4 wartość 0.
Jeśli zostanie mu nadana taka wartość, przycisk STOP będzie zatrzymywać silnik tylko wtedy, jeśli

panel sterowania został wybrany jako aktywne miejsce sterowania.

Sposób zmiany wartości tego parametru jest analogiczna do pokazanej na Rysunku 7-7.

Serwis: 603 386 894 • E-mail: [e-mail]

7

64 • vacon PANEL STERUJĄCY

7.4.4 Menu aktywnych usterek (F4)

Do menu aktywnych usterek wchodzi się z menu głównego naciskając przycisk przesuwania w
prawo w chwili, kiedy wskaźnik lokalizacji F4 jest widoczny na wyświetlaczu.

Pamięć aktywnych usterek może przechowywać maksymalnie 5 usterek w kolejności ich
wystąpienia. Listę usterek czyści się naciskając przycisk Reset - po jego naciśnięciu odczyt powróci
do stanu sprzed wystąpienia usterki. Usterka pozostaje aktywna do czasu jej skasowania
przyciskiem Reset lub otrzymania takiego sygnału z zacisków we/wy.

Uwaga! Aby uniknąć niezamierzonego, ponownego rozruchu napędu, przed skasowaniem usterki
należy wyłączyć sygnał startu zewnętrznego.

Normalny stan,
bez usterek:

7.4.4.1 Rodzaje usterek

W przemienniku częstotliwości NXL wystąpić mogą różne rodzaje usterek. Różnią się one między
sobą tym, jak urządzenie reaguje na ich wystąpienie. Patrz: Tabela 7-3. Rodzaje usterek.

STOP

READ Y

I/O

ter m

STOP

READY

I/O

te rm

STOP

READY

I/O

n xlk 19.f h8

ter m

Rysunek 7-8. Wyświetlenie usterki

symbol typu usterki znaczenie

A

(Alarm)

F

(Usterka)

Ten typ usterki sygnalizuje wystąpienie nienaturalnych warunków
pracy. Nie powoduje zatrzymania napędu ani też nie wymaga reakcji
obsługi. Usterka typu A jest wyświetlana przez około 30 sekund.

Usterka typu F powoduje zatrzymanie napędu. Wymagana jest
reakcja obsługi celem skasowania usterki i dokonania rozruchu
napędu.

Tabela 7-3. Rodzaje usterek

7

Telefon: [phone] • Faks: (22) 330 12 12

PANEL STERUJĄCY vacon • 65

7.4.4.2 Kody usterek

Poniższa tabela przedstawia kody usterek, prawdopodobne przyczyny ich wystąpienia oraz
sposoby usunięcia. Na szarym tle opisane zostały tylko usterki typu A. Usterki opisane na czarnym
tle mogą mieć zaprogramowaną w aplikacji reakcję na ich wystąpienie. Patrz: grupa parametrów
Zabezpieczenia.
Uwaga! W przypadku zgłoszenia serwisowego z powodu wystąpienia usterki, konieczne jest
spisanie i podanie wszystkich pojawiających się na panelu informacji.

Kod

usterki

1 Przekroczenie

2 Przekroczenie

3 Doziemienie

8 Usterka

9 Zbyt niskie

11 Kontrola faz

13 Zbyt niska

14 Zbyt wysoka

15 Utyk silnika Zadziałało (programowalne)

Usterka Możliwa przyczyna Środki zaradcze

dopuszczalnej
wartości prądu

dopuszczalnej
wartości
napięcia

systemowa

napięcie

wyjściowych

temperatura
przemiennika
częstotliwości

temperatura
przemiennika
częstotliwości

Przemiennik częstotliwości wykrył
wystąpienie zbyt wysokiego prądu
(>4*I
nagły, duży wzrost obciążenia

- zwarcie w kablach silnikowych

niewłaściwy dobór silnika
Napięcie w obwodzie
pośredniczącym DC przekroczyło
limit podany w Tabeli 4-3.

- zbyt krótki czas hamowania

- duże przepięcia w sieci zasilającej

wykazał, że ich suma jest różna od
zera.

- uszkodzenie izolacji w kablach lub

Napięcie w obwodzie
pośredniczącym DC jest niższe niż
limit podany w Tabeli 4-3.

- najbardziej prawdopodobna

- wewnętrzna usterka

Pomiar prądu wykazał brak jednej
z faz wyjściowych.

Temperatura radiatora jest niższa
niż –10°C.

Temperatura radiatora jest wyższa
niż +90°C.

Ostrzeżenie o przegrzaniu jest
wysyłane po przekroczeniu przez
radiator temperatury +85°C.

zabezpieczenie przed utykiem
silnika.

) w kablu silnikowym:

n

lub w silniku

Pomiar prądów wyjściowych

silniku

- awaria podzespołów

- błędne działanie

przyczyna: zbyt niskie napięcie
zasilające

przemiennika

Sprawdź obciążenie.
Sprawdź dobór silnika.
Sprawdź kable.

Zwiększ czas hamowania silnika.

Sprawdź kable silnikowe oraz sam silnik.

Skasuj usterkę i dokonaj ponownego
rozruchu.
W razie ponownego jej wystąpienia,
powiadom lokalnego dystrybutora.

W przypadku chwilowej awarii zasilania,
skasuj usterkę i dokonaj ponownego
rozruchu przemiennika częstotliwości.
Sprawdź napięcie zasilające przemiennik.
Jeśli jest prawidłowe, wystąpiła wewnętrzna
usterka przemiennika.
W takim przypadku skontaktuj się z
lokalnym dystrybutorem.

Sprawdź kable silnikowe oraz sam silnik.

Sprawdź, czy zapewniony jest właściwy
przepływ powietrza chłodzącego.
Sprawdź, czy radiator nie jest zakurzony.
Sprawdź temperaturę otoczenia (p2.6.8).
Sprawdź, czy częstotliwość kluczowania nie
jest zbyt wysoka w stosunku do temperatury
otoczenia oraz obciążenia silnika.

Sprawdź obciążenie silnika. Jeśli silnik nie
utknął, sprawdź parametry zabezpieczenia
pdzed utykiem.

Serwis: 603 386 894 • E-mail: [e-mail]

7

66 • vacon PANEL STERUJĄCY

16 Przegrzanie

silnika

17 Niedociążenie

silnika

22 Błąd sumy

kontrolnej
pamięci
EEPROM

24 Usterka

liczników

25 Usterka układu

monitorującego
działanie
mikroprocesora
(„watchdog”)

29 Usterka na

wejściu
termistora

34 Błąd wewnętrznej

magistrali
komunikacyjnej

35 Usterka

aplikacji

39 Usunięto

urządzenie

40 Nieznane

urządzenie

41 Temperatura

modułu IGBT

44 Zmieniono

urządzenie

45 Dodano

urządzenie

50 Prąd wejścia

analogowego
Iwe<4 mA
(wybrany
zakres od 4 do
20 mA)

51 Usterka

zewnętrzna

Model termiczny silnika w
przemienniku częstotliwości
wykryło przegrzanie silnika. Silnik
jest przeciążony.

Zadziałało (programowalne)
zabezpieczenie silnika przed
niedociążeniem.

Usterka zapisywania parametrów

- błędne działanie

- awaria podzespołów

Wartości wyświetlane przez liczniki
są nieprawidłowe

- błędna praca

- awaria podzespołów

Na wejściu termistora opcjonalnej
karty wykryto wzrost temperatury
silnika.

Występujące w otoczeniu
zakłócenia lub wadliwe działanie
podzespołów.

Wybrana aplikacja nie funkcjonuje. W takim przypadku skontaktuj się z

Usunięto opcjonalną kartę.
Usunięto napęd.
Nieznana opcjonalna karta lub
napęd.

Układ chroniący mostek inwertera
IGBT wykrył zbyt wysoki prąd
silnika.
Zmieniono opcjonalną kartę.
Opcjonalna karta ma ustawienia
fabryczne.
Dodano opcjonalną kartę. Skasuj usterkę.

Prąd na wejściu analogowym jest
niższy niż 4 mA:

- kabel sterujący jest przerwany
lub poluzowany,

- uszkodzone jest źródło
sygnału.

-

Usterka sygnalizowana na wejściu
cyfrowym. Wejście cyfrowe,
zaprogramowane do
sygnalizowania zewnętrznej
usterki jest aktywne.

Zmniejsz obciążenie silnika.
Jeśli silnik nie jest przeciążony, sprawdź
parametry modelu temperaturowego silnika.

Skontaktuj się z lokalnym dystrybutorem.

Skasuj usterkę i dokonaj ponownego
rozruchu.
W razie ponownego jej wystąpienia,
powiadom lokalnego dystrybutora.

Sprawdź chłodzenie oraz obciążenie silnika.
Sprawdź podłączenie termistora.
(nie używane wejście termistorowe musi być
zwarte!).

Skasuj usterkę i dokonaj ponownego
rozruchu.
W razie ponownego jej wystąpienia,
powiadom lokalnego dystrybutora.

lokalnym dystrybutorem.

Skasuj usterkę.

W takim przypadku skontaktuj się z lokalnym
dystrybutorem.

Sprawdź obciążenie.
Sprawdź dobór silnika.

Skasuj usterkę.

Sprawdź obwód pętli prądowej

Sprawdź oprogramowanie wejścia oraz stan
urządzenia, generującego sygnał usterki.
Sprawdź także okablowanie wejścia oraz
urządzenia.

7

Telefon: [phone] • Faks: (22) 330 12 12

PANEL STERUJĄCY vacon • 67

52 Błąd

komunikacji z
panelem
sterowania

53 Błąd

komunikacji
magistrali

54 Usterka gniazda

karty we/wy

55 Monitorowanie

wartości
rzeczywistej

Połączenie pomiędzy panelem
sterującym a przemiennikiem
częstotliwości zostało zerwane.

Połączenie pomiędzy kartą
magistrali a zewnętrznym
sterownikiem zostało przerwane.

Wadliwe gniazdo lub opcjonalna
karta.

Wartość rzeczywista wzrosła
powyżej lub spadła poniżej
(w zależności od ustawienia
parametru 2.7.22)
monitorowanego limitu wartości
rzeczywistej (parametr 2.7.23).

Sprawdź połączenie panelu sterowania z
przemiennikiem.

Sprawdź parametry transmisji oraz
instalację.
Jeśli jest prawidłowa, skontaktuj się z
lokalnym dystrybutorem.

http://www.vacon.com

Sprawdź gniazdo oraz kartę.
Skontaktuj się z lokalnym dystrybutorem.

http://www.vacon.com

Tabela 7-4. Kody usterek

7.4.5 Menu historii usterek (H5)

Do menu historii usterek uzyskuje się dostęp z menu głównego naciskając przycisk przesuwania w
prawo w chwili, kiedy wskaźnik lokalizacji H5 jest widoczny na wyświetlaczu.

Wszystkie usterki są przechowywane w menu historii usterek, którą można przeglądać przy użyciu
przycisków przeglądania góra/dół. W każdej chwili można powrócić do poprzedniego menu
naciskając przycisk przesuwania w lewo.

Pamięć przemiennika częstotliwości może przechowywać maksymalnie 5 usterek w kolejności ich
wystąpienia. Ostatnia usterka posiada numer H5.1, wcześniejsza H5.2 itd. Jeżeli w pamięci
znajduje się 5 usterek, wystąpienie kolejnej powoduje usunięcie z pamięci najstarszej usterki.

Naciśnięcie przycisku Enter na około 2-3 sekundy usuwa całą historię usterek.

STOP

READY

I/O

te rm

STOP

READY

I/O

te rm

Naciśnij Enter, aby skasować!

Push Enter to reset!

Rysunek 7-9. Menu historii usterek

Serwis: 603 386 894 • E-mail: [e-mail]

STOP

n xlk20. fh8

I/O

READY

te rm

7

68 • vacon PANEL STERUJĄCY

7.4.6 Menu systemowe (S6)

Do menu systemowego uzyskuje się dostęp z menu głównego naciskając przycisk przesuwania w
prawo w chwili, kiedy wskaźnik lokalizacji S6 jest widoczny na wyświetlaczu.

Menu to zawiera parametry kontrolujące ogólne funkcje przemiennika częstotliwości, takie jak:
ustawienia panelu sterującego, uaktywnienie wybranego zestaw parametrów użytkownika,
informacje na temat wykonania sprzętowego przemiennika oraz wersji oprogramowania, itp.
Poniżej znajduje się lista parametrów Menu systemowego.

Funkcje Menu systemowego

Kod Funkcja min. maks.

S6.3 kopiowanie parametrów

P6.3.1

S6.5 Kontrola dostępu

P6.5.2

S6.6

P6.6.1
P6.6.3

S6.7 Ustawienia sprzętowe

P6.7.2

P6.7.3

P6.7.4

S6.8 Informacje systemowe

S6.8.1

C6.8.1.1 Licznik MWh KWh
C6.8.1.2 Licznik dni pracy gg:mm: ss
C6.8.1.3 Licznik godzin pracy gg:mm: ss

S6.8.2

T6.8.2.1 Bieżący licznik MWh kWh

P6.8.2.2 Wyzeruj bieżący licznik MWh

T6.8.2.3 Bieżący licznik dni pracy
T6.8.2.4 Bieżący licznik godzin pracy

P6.8.2.5

S6.8.3

I6.8.3.1

I6.8.3.2
I6.8.3.3 Wersja Firmware

Zestawy parametrów

Blokada parametrów

Ustawienia panelu

sterowania

Domyślna strona

Czas powrotu

Sterowanie pracą wentylatora

Czas oczekiwania na

potwierdzenie komunikacji

Ilość prób wznowienia

komunikacji

Menu liczników

Liczniki bieżące

Wyzeruj bieżący licznik czasu

pracy

Informacje o

oprogramowaniu

Wersja pakietu

oprogramowania

Wersja oprogramowania

systemowego

0 1

0 1.1
5 65535 s 1200

0

200 5000 ms 200

1 10 5

Jednostka

gg:mm: ss

Ust.

fabryczne

0

0

Możliwe opcje

0 = wybierz
1 = zapisz zestaw 1
2 = wczytaj zestaw 1
3 = zapisz zestaw 2
4 = wczytaj zestaw 2
5 = wczytaj ustawienia

fabryczne

6 = usterka
7 = czekaj
8 = OK

0 = zmiany dozwolone
1 = zmiany zabronione

0 = ciągłe
1 = sterowanie

temperaturą (tylko
wielkości mechaniczne
MF4 i większe)

0 = brak reakcji
1 = wyzeruj bieżący

licznik MWh

0 = brak reakcji
1 = wyzeruj T6.8.2.3,

T6.8.2.4

Przewijaj informacje
przyciskiem przewijania
menu w prawo.

7

Telefon: [phone] • Faks: (22) 330 12 12

PANEL STERUJĄCY vacon • 69

I6.8.3.4 Obciążenie systemu %

S6.8.4

Informacje o aplikacji

S6.8.4.1 Aplikacja
A6.8.4.1.1 ID aplik ac ji
A6.8.4.1.2 Wer sja aplik ac ji

A6.8.4.1.3 We rsja Firm ware

S6.8.5

I6.8.5.2

Informacje o sprzęcie

Napięcie znamionowe

urządzenia

V

I6.8.5.3 Modułu hamujący

S6.8.6

Opcje

S6.8.6.1 Gniazdo E (OPT-xx)

I6.8.6.1.1 Gniazdo E Status 1 5

I6.8.6.1.2

Gniazdo E

Wersja oprogramowania

S6.8.6.2 Gniazdo D (OPT-xx)

I6.8.6.2.1 Gniazdo D Status 1 5

I6.8.6.2.2

S6.9

P6.9.1

P6.9.2

S6.10

I6.10.1

P6.10.2

P6.10.3

P6.10.4

P6.10.5

P6.10.6

P6.10.7

Gniazdo D Wersja

oprogramowania

Tryb wejścia analogowego

(AI)

Tryb wejścia analogowego 1

(IA1)

Tryb wejścia analogowego 2

(IA2)

Parametry magistrali

komunikacyjnej

Status łączności

Protokół komunikacyjny

Adres urządzenia

podrzędnego

Prędkość transmisji

Bity stopu

Rodzaj parzystości

Limit czasu dla komunikacji

0 1 0

0 1 1

1 1 1

1 255 1

0 8 5

0 1 0

0 2 0

0 300 s 0

0=nie zainstalowany,
1=zainstalowany

Uwaga! Te podmenu nie są
widoczne bez opcjonalnej
karty.

1=utrata połączenia
2=inicjowanie
3=praca

5=usterka

Uwaga! Te podmenu nie
jest widoczne bez
opcjonalnej karty.

1=utrata połączenia
2=inicjowanie
3=praca

5=usterka

0=wejście napięciowe
1=wejście prądowe

(dla typów MF4 – MF6)

0=wejście napięciowe
1=wejście prądowe

0=nieużywane
1=protokół Modbus

Adresy 1–255

0=300 bodów
1=600 bodów
2=1200 bodów
3=2400 bodów
4=4800 bodów
5=9600 bodów
6=19 200 bodów
7=38 400 bodów.
8=57 600 bodów
0=1
1=2
0=brak
1=nieparzysta
2=parzysta
0=nieużywane
1=1 sekunda
2=2 sekundy, itd.

Tabela 7-5. Funkcje Menu systemowego

Serwis: 603 386 894 • E-mail: [e-mail]

7

70 • vacon PANEL STERUJĄCY

7.4.6.1 Kopiowanie parametrów

Podmenu Kopiowanie parametrów (S6.3) znajduje się pod Menu systemowym.
Przemienniki częstotliwości Vacon NXL zapewniają użytkownikowi możliwość przechowywania i
załadowania dwóch zestawów parametrów, dostosowanych do jego potrzeb (pełne zestawy
parametrów aplikacji, bez menu systemowego). Możliwe jest również przywrócenie ustawień
fabrycznych.

Zestawy parametrów (S6.3.1)

Na stronie Zestawy parametrów (S6.3.1) należy nacisnąć przycisk przesuwania w prawo celem
wejścia w Menu edycji. Możliwe jest zapisywanie i ładowanie dwóch zestawów parametrów, a
także przywrócenie ustawień fabrycznych. Zmianę zatwierdza się przyciskiem Enter. Odczekaj, aż
na wyświetlaczu pojawi się 8 (=OK).

STOP

READY

I/O

term

STOP

STOP

READY

I/O

term

STOP

nxlk21.fh8

Rysunek 7-3. Zapisywanie oraz ładowanie zestawów parametrów

READY

I/O

READY

I/O

term

term

enter

7.4.6.2 Kontrola dostępu

Podmenu kontroli dostępu (S6.5), znajdujące się pod menu systemowym, pozwala użytkownikowi
na zablokowanie możliwości zmiany parametrów.

Blokada parametrów (P6.5.2)

Jeśli blokada parametrów jest aktywna, wartości parametrów nie można zmodyfikować.

UWAGA: Funkcja ta nie wyklucza możliwości nieautoryzowanej zmiany wartości

parametrów.

Przejście do trybu edycji parametru następuje poprzez naciśnięcie przycisku przesuwania w prawo.
Użyj przycisków przewijania góra/dół do zmiany stanu blokady parametru (0 = zmiany dozwolone,
1 = zmiany zabronione). Zaakceptuj zmianę naciskając przycisk Enter lub powróć do poprzedniego
menu naciskając przycisku przesuwania w lewo.

7

Telefon: [phone] • Faks: (22) 330 12 12

PANEL STERUJĄCY vacon • 71

STOP

READY

I/O

term

STOP

READY

I/O

term

STOP

READY

I/O

term

STOP

READY

I/O term

STOP

READY

I/O term

enter

nxlk22.fh8

Rysunek 7-11. Blokowanie możliwości zmiany parametrów

7.4.6.3 Ustawienia panelu sterowania

Podmenu ustawień panelu S6.6 w ramach menu systemowego umożliwia dostosowanie do
wymagań użytkownika sposobu działania panelu sterującego.

Znajdź podmenu Ustawienia panelu sterowania (S6.6). Zawiera dwie strony związane z obsługą
panelu (P#): Stronę domyślna (P6.6.1) oraz Czas powrotu (P6.6.3).

Strona domyślna (P6.6.1)

W parametrze tym można ustawić miejsce (stronę w menu), do którego wskazanie panelu zostaje
automatycznie przeniesione po upłynięciu Czas powrotu (patrz poniżej) lub zaraz po włączeniu
panelu sterowania.

Jednokrotne naciśnięcie przycisku przesuwania w prawo powoduje przejście w tryb edycji.
Ponowne jednokrotne naciśnięcie przycisku przesuwania w prawo udostępnia edycję numeru
podmenu/strony cyfra po cyfrze. Naciśnięcie przycisku Enter powoduje zatwierdzenie nowej strony
domyślnej. W każdej chwili można powrócić do poprzedniego menu naciskając przycisku
przesuwania w lewo.

Uwaga! W przypadku wybrania strony, której nie ma w menu, na ekranie automatycznie pojawi
się ostatnia dostępna strona menu.

STOP

STOP

Rysunek 7-12. Funkcja wyboru strony domyślnej

READY

I/O

I/O

term

READY

term

STOP

STOP

nxlk23.fh8

READY

I/O

READY

I/O

term

term

READY

STOP

POTWIERDŹ ZMIANĘ

CONFIRM CHANGE

enter

I/O

term

Serwis: 603 386 894 • E-mail: [e-mail]

7

72 • vacon PANEL STERUJĄCY

A

Czas powrotu (P6.6.3)

Ustawienie Czas powrotu określa czas, po upłynięciu którego na wyświetlacz powraca strona
domyślna (P6.6.1), którą opisano powyżej.
Do Menu edycji można przejść naciskając przycisk przesuwania w prawo. Następnie należy ustawić
limit czasu i zatwierdzić tę zmianę naciskając przycisk Enter. W każdej chwili można powrócić do
poprzedniego menu naciskając przycisk przesuwania w lewo.

UWAGA: Tej funkcji nie można wyłączyć.

STOP

READ Y

I/O

term

STOP

READY

term

I/O

ss

STOP

nx lk24. fh8

READ Y

I/O

term

CONFIRM CHANGE

enter

POTWIERDŹ ZMIANĘ

NULUJ

CANCEL

Rysunek 7-13. Ustawianie czasu powrotu

7.4.6.4 Ustawienia sprzętowe

Podmenu ustawień sprzętowych (S6.7) umożliwia dostosowanie ustawień przemiennika
częstotliwości przy pomocy trzech parametrów: Sterowania wentylatora, Czas oczekiwania

na potwierdzenie komunikacji, Ilość prób wznowienia komunikacji.

Sterowanie pracą wentylatora (P6.7.2)

Uwaga! Tylko większe moduły zasilające MF3 zostały wyposażone w wentylator chłodzący. W
przypadku modułów zasilających MF3 o niższej mocy wentylator jest wyposażeniem opcjonalnym.

Jeśli wentylator chłodzący zainstalowano w urządzeniu typu MF3, działa on w sposób ciągły – od
chwili włączenia zasilania.

Wielkości mechaniczne MF4 i większe:

Ta funkcja pozwala na sterowanie wentylatorem chłodzącym przemiennika częstotliwości. Można
wybrać opcję pracy ciągłej, czyli zawsze po włączeniu zasilania, jak i pracy w zależno
temperatury urządzenia. Jeśli wybrano tę drugą opcję, wentylator jest automatycznie włączany w
chwili osiągnięcia przez radiator temperatury 60°C. Wentylator otrzymuje polecenie zatrzymania,
kiedy temperatura radiatora spadnie poniżej 55°C. Jednakże wentylator zawsze pracuje przez
około minutę po otrzymaniu polecenia zatrzymania oraz zmiany wartości tej funkcji z 0 (praca
ciągła) na 1 (sterowanie temperaturą).

Wejście do trybu edycji parametru następuje poprzez naciśnięcie przycisku przesuwania w prawo.
Aktualnie wyświetlany tryb zacznie migać. Tryb pracy wentylatora można zmienić naciskając
przyciski przewijania góra/dół. Zaakceptuj zmianę naciskając przycisk Enter lub powróć do
poprzedniego menu naciskając przycisk przesuwania w lewo.

ści od

Telefon: [phone] • Faks: (22) 330 12 12

7

PANEL STERUJĄCY vacon • 73

Czas oczekiwania na potwierdzenie komunikacji (P6.7.3)

Ta funkcja pozwala użytkownikowi na zmianę limitu czasu potwierdzenia komunikacji.
Uwaga! Jeśli przemiennik jest podłączony do komputera normalnym kablem, fabrycznie
ustawionych wartości parametrów 6.7.3 (200 ms) oraz 6.7.4 (5 ms) nie wolno zmieniać.
Jeśli przemiennik podłączony jest do komputera za pośrednictwem modemu i występuje
opóźnienie transmisji komunikatów, wartość parametru 6.7.3 musi być ustawiona stosownie do
wartości opóźnienia w następujący sposób:
Przykład:

 Opóźnienie transmisji pomiędzy przemiennikiem częstotliwości a komputerem PC = 600 ms
 Wartość parametru 6.7.3 jest ustawiana na 1200 ms

(2 x 600, opóźnienie podczas

wysyłania + opóźnienie podczas odbioru)

 Odpowiednie ustawienie zostanie wprowadzone w sekcji Misc pliku NCDrive.ini:

Retries = 5
AckTimeOut = 1200

TimeOut = 6000
Należy także wziąć pod uwagę, że przedziały czasowe krótsze niż AckTimeOut nie mogą być
stosowane do monitorowania NC-Drive.

Wejście do trybu edycji parametru następuje poprzez naciśnięcie przycisku przesuwania w prawo.
Limit czasu na potwierdzenie można zmienić naciskając przyciski przewijania góra/dół. Zaakceptuj
zmianę naciskając przycisk Enter lub powróć do poprzedniego menu naciskając przycisk
przesuwania w lewo. Procedurę zmiany limitu czasu potwierdzenia komunikacji przedstawiono na
Rysunku 7-14.

STOP

READY

I/O term

STOP

READY

I/O term

ss

STOP

READY

I/O term

enter

nxlk25.fh8

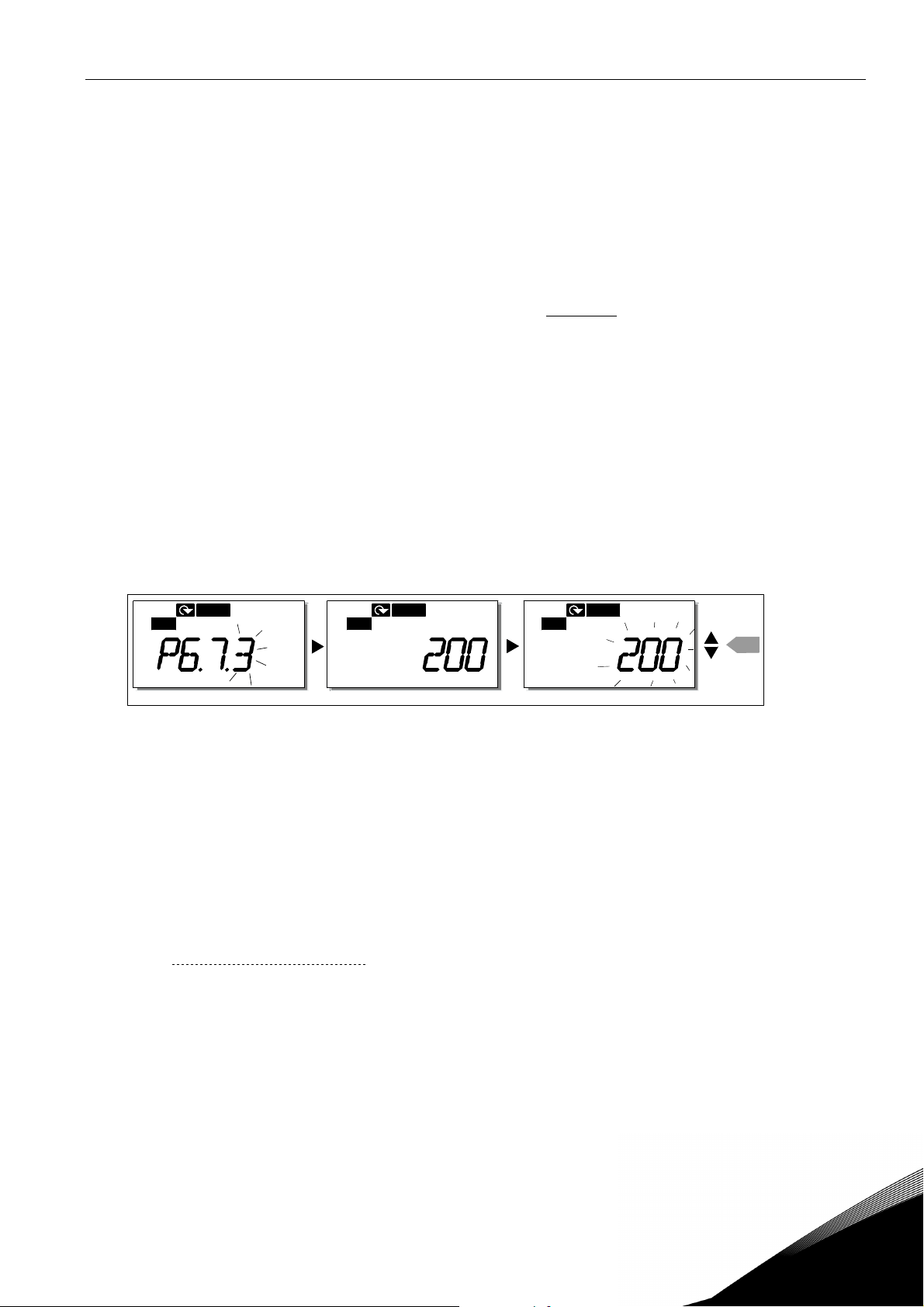

Rysunek 7-14. Czas oczekiwania na potwierdzenie komunikacji

Ilość prób wznowienia komunikacji (P6.7.4)

Tym parametrem ustala się liczbę prób wznowienia komunikacji, jeśli nie uda się to w wyżej
określonym czasie (P6.7.3).

Wejście do trybu edycji parametru następuje poprzez naciśnięcie przycisku przesuwania w prawo.
Aktualna wartość

zacznie migać. Liczbę powtórzeń można zmienić naciskając przyciski przewijania
góra/dół. Zaakceptuj zmianę naciskając przycisk Enter lub powróć do poprzedniego menu
naciskając przycisku przesuwania w lewo.

7.4.6.5 Informacje systemowe

W podmenu S6.8 pod Menu systemowym znajdują się związane z przemiennikiem częstotliwości
informacje o sprzęcie oraz oprogramowaniu, a także informacje związane z działaniem urządzenia.

Wejście do Menu informacyjnego następuje poprzez naciśnięcie Przycisku przesuwania w prawo.
Następnie można przeglądać strony informacyjne używając Przycisków przewijania góra/dół.

Serwis: 603 386 894 • E-mail: [e-mail]

7

74 • vacon PANEL STERUJĄCY

Podmenu liczników (S6.8.1)

W Podmenu liczników (S6.8.1) można znaleźć informacje związane z czasem pracy przemiennika
częstotliwości, np. sumaryczną liczbę megawatogodzin (MWh), liczbę dni oraz godzin pracy, jakie
dotąd upłynęły. W przeciwieństwie do menu liczników bieżących, tych liczników nie można
wyzerować.

Uwaga! Licznik czasu pracy (dni oraz godziny) zlicza zawsze, kiedy włączone jest zasilanie.

Strona Licznik

C6.8.1.1 Licznik MWh
C6.8.1.2 Licznik dni pracy
C6.8.1.3 Licznik godzin pracy

Tabela 7- 6. Strony liczników

Podmenu liczników bieżących (S6.8.2)

Liczniki bieżące (menu S6.8.2) są licznikami, które można wyzerować, tj. ustawić ich wartość na
zero. Dostępne są następujące liczniki bieżące:

Strona Licznik

T6.8.2.1 Licznik MWh
P6.8.2.2 Wyzeruj licznik MWh
T6.8.2.3 Licznik dni pracy
T6.8.2.4 Licznik godzin pracy
P6.8.2.5 Wyzeruj bieżący licznik czasu

pracy

Tabela 7- 7. Strony liczników bieżących

Uwaga! Liczniki bieżące zliczają tylko podczas pracy silnika.

Przykład: W celu wyzerowania bieżących liczników operacyjnych, należy postąpić zgodnie z

poniższym rysunkiem:

STOP

STOP

READY

I/O term

READY

I/O

term

STOP

STOP

READY

I/O term

READY

I/O

term

nxlk26.fh8

enter

Rysunek 7-15. Zerowanie licznika megawatogodzin (MWh)

7

Telefon: [phone] • Faks: (22) 330 12 12

PANEL STERUJĄCY vacon • 75

Podmenu informacji o oprogramowaniu (S6.8.3)

W podmenu informacji o oprogramowaniu (S6.8.3) można znaleźć następujące informacje:

Strona Zawartość

I6.8.3.1 Wersja pakietu oprogramowania
I6.8.3.2 Wersja oprogramowania systemowego
I6.8.3.3 Wersja Firmware
I6.8.3.4 Obciążenie systemu

Tabela 7-8. Strony informacji o oprogramowaniu

Podmenu informacji o aplikacji (S6.8.4)

W podmenu informacji o aplikacji (S6.8.4) można znaleźć następujące informacje:

Strona Zawartość

A6.8.4.1 Aplikacja
D6.8.4.1.1 ID aplikacji
D6.8.4.1.2 Wersja Aplikacji
D6.8.4.1.3 Wersja Firmware

Tabela 7-9. Strony informacji o aplikacji

Podmenu informacji o sprzęcie (S6.8.5)

W podmenu informacji o sprzęcie (S6.8.5) można znaleźć następujące informacje:

Strona Zawartość

I6.8.5.2 Napięcie znamionowe urządzenia
I6.8.5.3 Moduł hamujący

Tabela 7-10. Strony informacji o sprzęcie

Podmenu zainstalowanych opcji (S6.8.6)

Podmenu zainstalowanych opcji (S6.8.6) zawiera następujące informacje o opcjonalnych kartach,
zainstalowanych w przemienniku:

Strona Zawartość

S6.8.6.1 Gniazdo E Opcjonalna karta

I6.8.6.1.1 Gniazdo E Status opcjonalnej karty
I6.8.6.1.2 Gniazdo E Wersja oprogramowania

S6.8.6.2 Gniazdo D Opcjonalna karta

I6.8.6.2.1 Gniazdo D Status opcjonalnej karty
I6.8.6.2.2 Gniazdo D Wersja oprogramowania

Tabela 7-11. Podmenu zainstalowanych opcji

W tym podmenu można znaleźć informacje o opcjonalnych kartach podłączonych do karty
sterującej (patrz Rozdział 6.2)

Status gniazda na karty opcjonalne można sprawdzić uzyskując dostęp do podmenu karty i
naciskając przycisk przesuwania w prawo i używając przycisków przewijania góra/dół. Ponowne
naciśnięcie przycisku przesuwania w prawo spowoduje wyświetlenie statusu karty. Dostępne opcje
przedstawione zostały w Tabeli 7-5. Po naciśnięciu jednego z przycisków przewijania góra/dół,
panel sterowania wyświetli także wersję oprogramowania danej karty.

Serwis: 603 386 894 • E-mail: [e-mail]

7

76 • vacon PANEL STERUJĄCY

Więcej informacji o parametrach związanych z kartami rozszerzeń można znaleźć w Rozdziale

7.4.8.

STOP

READY

I/O

term

STOP

READY

I/O

term

nxl k27. fh8

Rysunek 7-16. Menu informacji o kartach rozszerzeń

7.4.6.6 Tryb wejścia analogowego (AI)

Parametry P6.9.1 oraz P6.9.2 służą do wybierania trybu wejścia analogowego. P6.9.1 występuje
tylko w urządzeniach klasy MF4 – MF6

0 = wejście napięciowe (domyślne dla parametru 6.9.1)
1 = wejście prądowe (domyślne dla parametru 6.9.2)

Uwaga! Należy upewnić się, że ustawienia zworek odpowiadają ustawieniom tych parametrów.

Patrz Rysunek 6-24.

7

Telefon: [phone] • Faks: (22) 330 12 12

PANEL STERUJĄCY vacon • 77

7.4.7 Interfejs Modbus

Przemienniki NXL mają wbudowany interfejs magistrali Modbus RTU. Poziomy sygnałów tego
interfejsu odpowiadają standardowi RS-485.

Prędkości transmisji: 300, 600, 1200, 2400, 4800,
9600, 19200, 38700, 57600 (bodów)

Poziom sygnału: RS-485 (TIA/EIA-485-A)

RS-485 nad. – odb.

Protokół: Modbus RTU

Impedancja wejściowa: 2 k

Zacisk sterujący

RS-485 A

RS-485 B

Rezystor zacisku 120

X7 -> MF2-MF3
X9 -> MF4-MF6

7.4.7.1 Protokół Modbus RTU

Protokół Modbus RTU jest prostym, lecz wydajnym protokołem komunikacyjnym. Sieć Modbus ma
topologię magistrali, w której każde urządzenie ma swój indywidualny adres. Dzięki
indywidualnym adresom na magistrali, polecenia docierają do poszczególnych urządzeń w obrębie
sieci. Modbus obsługuje także komunikaty mające charakter transmisji ogólnej, które są odbierane
przez każde urządzenie przyłączone do magistrali. Komunikaty ogólne są wysyłane na
zarezerwowany dla takich transmisji adres „0”.

Protokół zawiera mechanizm kontroli parzystości oraz wykrywania błędów CRC, służący do
ochrony przed komunikatami zawierającymi błędy. W protokole Modbus dane wysyłane są
asynchroniczne w trybie szesnastkowym. Jako znak końca używana jest przerwa w transmisji na
czas normalnie potrzebny na wysłanie około 3,5 znaku. Długość tej przerwy zależy od
zastosowanej prędkości transmisji.

Kod funkcji Nazwa funkcji Adres Komunikaty

ogólne

03

04

06

16

Tabela 7-12. Polecenia Modbus obsługiwane przez przemienniki NXL

Odczyt rejestru
przechowywania (Holding)
Odczyt rejestru wejściowego
(Input)
Ustawienie pojedynczego
rejestru
Ustawienie wielu rejestrów Wszystkie numery ID Tak

Wszystkie numery ID Nie

Wszystkie numery ID Nie

Wszystkie numery ID Tak

Serwis: 603 386 894 • E-mail: [e-mail]

7

78 • vacon PANEL STERUJĄCY

7.4.7.2 Rezystor-terminator

Magistrala RS-485 musi mieć na obu końcach terminatory w postaci rezystorów 120 .
Przemienniki NXL mają taki rezystor wbudowany, który jednak fabrycznie jest wyłączony.
Patrz: ustawienia zworek w Rozdziale 6.2.5.

7.4.7.3 Obszar adresowy Modbus

Magistrala Modbus przemiennika NXL wykorzystuje w charakterze adresów numery identyfikacyjne
(ID) danej aplikacji. Numery identyfikacyjne można znaleźć w tablicach parametrów w instrukcji
aplikacji.
W przypadku odczytywania kilku parametrów/monitorowanych wielkości jednocześnie, muszą one
występować kolejno. Możliwe jest odczytanie do 11 adresów, a adresy mogą być parametrami lub
wielkościami monitorowanymi.

7.4.7.4 Dane procesowe Modbus

Dane procesowe to obszar adresowy, służący do sterowania przemiennika poprzez magistralę
komunikacyjną. Sterowanie poprzez magistralę jest aktywne, jeśli wartość parametru 3.1 (miejsce
sterowania) jest równa 2 (=magistrala komunikacyjna). Zawartość danych procesowych została
określona w aplikacji. Poniższa tabela przedstawia zawartość danych procesowych dla aplikacji
Multi-Control.

Wyjściowe dane procesowe

Adres Rejestr Modbus Nazwa Skala Typ

2101 32101, 42101 Słowo stanu (FB Status Word) - Kodowane binarnie
2102 32102, 42102 Słowo stanu ogólnego (FB General Status Word) - Kodowane binarnie
2103 32103, 42103 Prędkość (FB Actual Speed) 0,01 %
2104 32104, 42104 Prędkość silnika 0,01 +/- Hz
2105 32105, 42105 Prędkość silnika 1 +/- obr./min.
2106 32106, 42106 Prąd silnika 0,1 A

2107 32107, 42107 Moment obrotowy silnika 0,1

2108 32108, 42108 Moc silnika 0,1
2109 32109, 42109 Napięcie silnika 0,1 V

2110 32110, 42110 Napięcie DC 1 V
2111 32111, 42111 Aktywna usterka - Kod usterki

Wejściowe dane procesowe

Adres Rejestr Modbus Nazwa Skala Typ

2001 32001, 42001 Słowo sterujące (FB Control Word) - Kodowane binarnie
2002 32002, 42002 Ogólne słowo sterujące

(FB General Control Word)
2003 32003, 42003 Zadawana prędkość (FB Speed Reference) 0,01 %
2004 32004, 42004 Zadawana wartość dla PID

(PID Control Reference)
2005 32005, 42005 Wartość rzeczywista dla PID

(PID Actual Value)
2006 32006, 42006 - - ­2007 32007, 42007 - - ­2008 32008, 42008 - - ­2009 32009, 42009 - - ­2010 32010, 42010 - - ­2011 32011, 42011 - - -

- Kodowane binarnie

0,01 %

0,01 %

+/- % (momentu

xznamionowego)

+/- % (mocy

xznamionowej)

7

Telefon: [phone] • Faks: (22) 330 12 12

PANEL STERUJĄCY vacon • 79

Słowo stanu

15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0

- - - - - - - - F Z AREF W FLT DIR RUN RDY

Informacja o stanie urządzenia oraz komunikatów zawarta jest w Słowie stanu. Słowo stanu
składa się z 16 bitów, których znaczenie opisano w tabeli poniżej.

Bieżąca prędkość

15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0

MSB LSB

To jest bieżąca prędkość przemiennika częstotliwości. Skala obejmuje wartości –10000...10000. W
aplikacji wartość ta jest wyskalowania w procentach zakresu częstotliwości od minimalnej do
maksymalnej ustawionej częstotliwości.

Słowo sterujące

15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0

- - - - - - - - - - - - - RST DIR RUN

W aplikacjach Vacon trzy pierwsze bity słowa sterującego są używane do sterowania
przemiennikiem częstotliwości. Można jednak dostosować zawartość słowa sterującego do
własnych aplikacji, ponieważ słowo sterujące jest wysyłanie do przemiennika częstotliwości w
całości i bez zmian.

Zadawanie prędkości

15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0

MSB LSB

Jest to wartość zadana 1 dla przemiennika częstotliwości. Zwykle jest używana do zadawania
prędkości. Dopuszczalna skala obejmuje wartości –10 000...10 000. W aplikacji wartość ta jest
wyskalowania w procentach zakresu częstotliwości od minimalnej do maksymalnej ustawionej
częstotliwości.

Definicje bitów

Bit

Wartość = 0 Wartość = 1

RUN Zatrzymanie Praca
DIR Obroty w kierunku zgodnym z

ruchem wskazówek zegara
RST Narastające zbocze tego bitu spowoduje kasowanie aktywnej usterki
RDY Napęd nie jest gotowy Napęd jest gotowy
FLT Brak usterki Aktywna usterka
W Brak ostrzeżenia Aktywne ostrzeżenie
AREF Zmienianie prędkości Osiągnięto prędkość zadaną
Z - Prędkość napędu wynosi zero
F - Strumień gotowy

Serwis: 603 386 894 • E-mail: [e-mail]

Opis

Obroty w kierunku przeciwnym do ruchu

wskazówek zegara

7

80 • vacon PANEL STERUJĄCY

7.4.7.5 Parametry magistrali komunikacyjnej

Status komunikacji RS-485 (I6.10.1)

Dzięki tej funkcji można sprawdzić status magistrali RS 485. Jeśli magistrala nie jest używana,
wartość tej funkcji wynosi 0.

xx.yyy

xx = 0–64 (liczba komunikatów zawierających błędy)
xx = 0–999 (liczba komunikatów odebranych prawidłowo)

Protokół komunikacyjny magistrali (P6.10.2)

Ta funkcja umożliwia wybór protokołu komunikacyjnego dla magistrali.

0 = nieużywany
1 = protokół Modbus

Adres urządzenia podrzędnego (P6.10.3)

Tutaj ustawia się adres urządzenia podrzędnego (slave) protokołu Modbus. Można wybrać dowolny
adres pomiędzy 1 a 255.

Prędkość transmisji (P6.10.4)

Służy do wybrania prędkości transmisji dla magistrali Modbus.

0 = 300 bodów
1 = 600 bodów
2 = 1200 bodów
3 = 2400 bodów
4 = 4800 bodów
5 = 9600 bodów.
6 = 19 200 bodów

= 38 400 bodów

7
8 = 57 600 bodów

Bity stopu (P6.10.5)

Służy do ustawienia liczby bitów stopu dla protokołu Modbus.

0 = 1 bit stopu
1 = 2 bity stopu

Typ parzystości (P6.10.6)

Tutaj można wybrać typ kontroli parzystości dla protokołu Modbus.

0 = brak
1 = nieparzysta
2 = parzysta

7

Telefon: [phone] • Faks: (22) 330 12 12

PANEL STERUJĄCY vacon • 81

Limit czasu dla komunikacji (P6.10.7)

Jeśli przerwa w łączności pomiędzy dwoma komunikatami trwa dłużej, niż czas określony w tym
parametrze, zgłoszony zostanie błąd komunikacji. Jeśli wartość tego parametru wynosi 0, funkcja
nie jest używana.

0 = nieużywany
1 = 1 sekunda
2 = 2 sekundy, itd.

Serwis: 603 386 894 • E-mail: [e-mail]

7

82 • vacon PANEL STERUJĄCY

7.4.8 Menu karty rozszerzeń (E7)

Menu karty rozszerzeń umożliwia użytkownikowi 1) sprawdzanie, jaka karta rozszerzeń została
podłączona do karty sterującej oraz 2) oglądanie oraz edycję parametrów związanych z kartą
rozszerzeń.
Na poziom tego podmenu (E#) wchodzi się naciskając przycisk przesuwania w prawo. Parametry
można oglądać oraz modyfikować w taki sam sposób, jak opisano to w Rozdziale 7.4.2.

7.5 Dodatkowe funkcje paneli sterowania

Panel sterowania przemienników Vacon NXL zawiera dodatkowe funkcje związane z używaną
aplikacją. Więcej informacji można znaleźć w instrukcji aplikacji Vacon Multicontrol.

7

Telefon: [phone] • Faks: (22) 330 12 12

URUCHAMIANIE vacon • 83

ą

j

ą

p

8. URUCHOMIENIE

8.1 Bezpieczeństwo

Przed uruchomieniem urządzenia należy zapoznać się z poniższymi wskazówkami oraz
ostrzeżeniami:

Ostrzeżenie

Wewnętrzne komponenty oraz obwody drukowane przemiennika
częstotliwości (za wyjątkiem galwanicznie odizolowanych zacisków) s

pod napięciem zawsze, kiedy przemiennik Vacon NXL jest podłączony

1

do zasilania. Kontakt z napięciem sieci jest bardzo niebezpieczny i
grozi śmiercią lub poważnymi obrażeniami.

Kiedy Vacon NXL jest podłączony do sieci zasilającej, zaciski U, V, W
silnika oraz zaciski -/+ obwodu DC / rezystora hamowania są pod

2

napięciem, nawet jeśli silnik nie pracuje.

Zaciski sterujące we/wy są galwanicznie odizolowane od napięcia sieci
zasilającej. Jednakże na wyjściach przekaźnikowych oraz innych

3

zaciskach we/wy może być obecne niebezpieczne napięcie sterujące,
nawet jeśli przemiennik Vacon NXL jest odłączony od sieci zasilającej.

Nie wolno dokonywać żadnych podłączeń do przemiennika podłączonego

4

uż do sieci zasilającej.

Po odłączeniu przemiennika częstotliwości od zasilania, należy odczekać,
aż wentylator się zatrzyma, a wskaźniki na panelu sterowania zgasn
(jeśli panel nie jest podłączony, należy sprawdzić kontrolkę
sygnalizacyjną pod panelem). Potem należy odczekać jeszcze 5 minut

5

przed rozpoczęciem jakichkolwiek prac przy złączach przemiennika
Vacon NXL. Przed upłynięciem tego czasu nie wolno nawet otwierać
obudowy przemiennika.

Gorąca

owierzchnia

Przed podłączeniem przemiennika częstotliwości Vacon NXL do zasilania

6

należy upewnić się, czy jego obudowa jest zamknięta.
Radiator przemienników MF2 i MF3 podczas pracy przemiennika może

7

być gorący. Dotknięcie radiatora grozi oparzeniami.

8.2 Uruchamianie przemiennika częstotliwości

1 Należy dokładnie przeczytać instrukcję bezpieczeństwa, zawarte w Rozdziałach 6, oraz

powyższe wskazówki i skrupulatnie ich przestrzegać.

2 Po zainstalowaniu urządzenia należy upewnić się, czy:

- Zarówno przemiennik częstotliwości jak i silnik są uziemione.

- Kable zasilające oraz silnikowe spełniają wymagania określone w Rozdziale 6.1.1.

- Kable sterujące są umieszczone możliwe daleko od kabli zasilających (patrz: Rozdział

6.1.3, krok 3) a ekrany kabli ekranowanych są podłączone do uziemienia ochronnego
. Przewody nie dotykają elektrycznych komponentów przemiennika częstotliwości.

- Dotyczy tylko kart opcjonalnych: należy upewnić się, czy wspólne zaciski grup
wejść cyfrowych są podłączone do +24 V lub masy listwy sterującej lub zewnętrznego
źródła zasilania.

3 Sprawdź jakość oraz ilość powietrza chłodzącego (Rozdział 5.2).
4 Sprawdź, czy we wnętrzu przemiennika częstotliwości nie dochodzi do skraplania.

Serwis: 603 386 894 • E-mail: [e-mail]

8

84 • vacon URUCHAMIANIE

5 Upewnij się, że wszystkie przełączniki Start/Stop podłączone do zacisków we/wy znajdują

się w pozycji Stop.

6 Podłącz przemiennik częstotliwości do zasilania.
7 Ustaw parametry grupy 1 zgodnie z wymaganiami danej aplikacji. Należy ustawić

przynajmniej poniższe parametry:

- znamionowe napięcie silnika,

- znamionową częstotliwość silnika,

- znamionową prędkość obrotową silnika,

- znamionowy prąd silnika.

Wielkości potrzebne do ustawienia tych parametrów można znaleźć na tabliczce
znamionowej silnika.

UWAGA! Można także uruchomić Kreator rozruchu. Więcej informacji można znaleźć w
rozdziale 7.3.

8 Wykonaj rozruch próbny bez silnika

Wykonaj test A lub test B:

A Sterowanie poprzez zaciski we/wy:

a)

Przestaw przełącznik Start/Stop na pozycję START (włączony).

b)

Zmień zadawaną częstotliwość (potencjometrem)

c)

Upewnij się w Menu monitorowania (M1), czy wartość dla częstotliwości wyjściowej

zmienia się zgodnie ze zmianami częstotliwości zadawanej.

d)

Przestaw przełącznik Start/Stop na pozycję STOP (wyłączony).

B Sterowanie z panelu sterowania:

a)

Zmień miejsce sterowania z zacisków WE/WY na panel sterowania, jak to

objaśniono w Rozdziale 0.

start

b)

Na panelu sterowania naciśnij przycisk Start

c)

Przejdź do menu sterowania z panelu (K3) a następnie podmenu zadawania

parametrów z klawiatury (Rozdział 7.4.3) i zmień zadawaną częstotliwość używając

.

-

+

przycisków przewijania góra/dół

d)

Upewnij się w Menu monitorowania (M1), czy wartość częstotliwości wyjściowej

zmienia się zgodnie ze zmianami częstotliwości zadawanej.

e)

Na panelu sterowania naciśnij przycisk Stop

.

stop

.

8

Telefon: [phone] • Faks: (22) 330 12 12

URUCHAMIANIE vacon • 85

9 Uruchom testy rozruchowe, w miarę możliwości bez podłączania silnika do maszyny

roboczej. Jeśli nie jest to możliwe, upewnij się co do bezpieczeństwa każdego testu przed
jego uruchomieniem. Należy też poinformować współpracowników o przeprowadzanych
testach.

a)

Wyłącz zasilanie i odczekaj, aż napęd się zatrzyma zgodnie z opisem w

Rozdziale 8.1, krok 5.

b)

Podłącz kabel silnikowy do silnika oraz zacisków dla kabla silnikowego w

przemienniku częstotliwości.

c)

Upewnij się, że wszystkie przełączniki Start/Stop są w pozycjach Stop.

d)

Włącz zasilanie

e)

Powtórz test 8A lub 8B.

10 Podłącz silnik do maszyny roboczej (jeśli test rozruchowy został przeprowadzony z silnikiem

odłączonym od maszyny roboczej)

a)

Przed rozpoczęciem testu upewnij się, że może zostać przeprowadzony

bezpiecznie.

b)

Należy też poinformować współpracowników o przeprowadzanych testach.

c)

Powtórz test 8A lub 8B.

Serwis: 603 386 894 • E-mail: [e-mail]

8

86 • vacon URUCHAMIANIE

8.3 Podstawowe parametry

Na następnych stronach znajduje się lista parametrów najważniejszych podczas rozruchu
przemiennika częstotliwości. Więcej szczegółów dotyczących tych i innych parametrów można
znaleźć w instrukcji aplikacji Multi-Control.

Uwaga! Jeśli chcesz modyfikować specjalne parametry, musisz nadać parametrowi 2.1.22
wartość równą 0.

Objaśnienia kolumn:

Kod = Wskaźnik lokalizacji na panelu sterowania; pokazuje operatorowi
aktualny numer parametru
parametr = nazwa parametru
min. = minimalna wartość parametru
maks. = maksymalna wartość parametru
jednostka = jednostka wartości parametru (jeśli dostępna)
ust.fabryczne = wartość ustawiona w fabryce
ust.użytk. = własne ustawienia użytkownika
ID = numer identyfikacyjny (ID) parametru (używany m.in. z programami

narzędziowymi)

= na kodzie parametru: wartość parametru można zmienić dopiero po

zatrzymaniu przemiennika częstotliwości

.

8.3.1 Monitorowanie wielkości (panel sterowania: menu M1)

Wielkości monitorowane są to aktualne wartości wybranych parametrów, jak również statusy
oraz wartości wybranych sygnałów mierzonych. Wielkości monitorowanych nie można
modyfikować. Więcej informacji można znaleźć w Rozdziale 7.4.1.

Kod Parametr jednostka ID Opis

V1.1 Częstotliwość wyjściowa Hz 1 Częstotliwość podawana na silnik
V1.2 Częstotliwość zadana Hz 25
V1.3 Prędkość silnika obr/min 2 Wyliczona prędkość obrotowa silnika
V1.4 Prąd silnika A 3 Zmierzony prąd silnika

V1.5 Moment obr. silnika % 4
V1.6 Moc silnika % 5 Obliczona aktualna moc silnika w % nominalnej

V1.7 Napięcie silnika V 6 Obliczone napięcie silnika
V1.8 Napięcie na szynie DC V 7 Zmierzone napięcie na szynie DC

V1.9 Temperatura jednostki °C 8 Temperatura radiatora
V1.10 Wejście analogowe 1 V 13 AI1
V1.11 Wejście analogowe 2 14 AI2
V1.12 Analogowe wyjście prądowe 26 AO1

V1.13

V1.14
V1.15 DIN1, DIN2, DIN3 15 Stany wejść cyfrowych

V1.16 DIE1, DIE2, DIE3 33 Karta rozszerzeń we/wy: stany wejść cyfrowych
V1.17 RO1 34 Stan wyjścia przekaźnikowego 1
V1.18 ROE1, ROE2, ROE3 35 Karta rozsz. we/wy: stany wyjść przekaźnikowych
V1.19 DOE 1 36 Karta rozsz. we/wy: stan wyjścia cyfrowego 1
V1.20 Sygnał zadający dla regulatora PID % 20 W % częstotliwości maksymalne
V1.21 Wartość rzeczywista dla regulatora PID % 21 W % maksymalnej możliwej wartości rzeczywistej
V1.22 Wartość uchybu regulatora PID % 22 W % maksymalnej możliwej wartości uchybu
V1.23 Wyjście regulatora PID % 23 W % maksymalnej możliwej wartości wyjściowej

V1.24

V1.25 Tryb pracy 66

V1.26 Temperatura silnika % 9

Analogowe wyjście prądowe 1 (na karcie
rozszerzeń)
Analogowe wyjście prądowe 2 (na karcie
rozszerzeń)

Automatyczna zmiana kolejności pracy
napędów 1, 2, 3

mA 31

mA 32

30

Tabela 8-1. Wielkości monitorowane

Obliczony aktualny moment obr. silnika w %
znamionowego

Używane wyłącznie do sterowania kaskadą pomp lub
wentylatorów
Tryb pracy wybrany kreatorem rozruchu
1=Standard, 2=Wentylator, 3=Pompa,
4=Zaawansowany
Obliczona temperatura silnika, 1000 równa się
100,0% = znamionowa temperatura silnika.

8

Telefon: [phone] • Faks: (22) 330 12 12

URUCHAMIANIE vacon • 87

8.3.2 Parametry podstawowe (panel sterowania: Menu P2 -> B2.1)

Kod Parametr Min. Maks. Jednostka

Ust.

fabryczne

ID Uwagi

P2.1.1 Minimalna częstotliwość 0,00 Par. 2.1.2 Hz 0,00 101

UWAGA: Jeśli f
od prędkości synchronicznej

P2.1.2

Maksymalna
częstotliwość

Par. 2.1.1 320,00 Hz 50,00 102

silnika, należy sprawdzić czy
jest ona dopuszczalna dla
silnika oraz systemu

napędowego.
P2.1.3 Czas przyśpieszania 1 0,1 3000,0 s 1,0 103
P2.1.4 Czas hamowania 1 0,1 3000,0 s 1,0 104

UWAGA: Wzory w przybliżeniu

pasują do przemienników
P2.1.5 Ograniczenie prądowe 0,1 x IL 1,5 x I

L

A I

L

częstotliwości nie większych niż

107

MF3. W przypadku większych

jednostek należy skonsultować

się z fabryką.
P2.1.6

P2.1.7

Znamionowe napięcie
silnika
Znamionowa
częstotliwość silnika

180 690 V

30,00 320,00 Hz 50,00 111

NXL2:230 V
NXL5:400 V

110

Sprawdź tabliczkę znamionową

silnika

Domyślne wartości dotyczą
P2.1.8

Znamionowa prędkość
obrotowa silnika

300 20 000 obr/min 1440 112

silnika 4-biegunowego oraz

przemiennika częstotliwości o

znamionowej wielkości.
P2.1.9 Znamionowy prąd silnika 0,3 x IL 1,5 x I

P2.1.10

Znamionowy cos

φ silnika

0,30 1,00 0,85 120

L

A I

L

Sprawdź tabliczkę znamionową

113

silnika

Sprawdź tabliczkę znamionową

silnika

0=start wg ch-ki (rampy)

P2.1.11 Funkcja startu 0 1 0 505

1=lotny start

2=warunkowy rozruch w biegu

P2.1.12 Funkcja zatrzymania 0 1 0 506

P2.1.13 Optymalizacja ch-ki U/f 0 1 0 109

Źródło sygnału

P2.1.14

zadającego jeżeli
miejscem sterowania

0 5 0 117

są zaciski we/wy

P2.1.15

P2.1.16

Zakres sygnału wejścia
analogowego AI2

Funkcja wyjścia
analogowego AO1

1 4 2 390

0 12 1 307

0=zatrzymanie wybiegiem

1=zatrzymanie wg liniowej

ch-ki (rampy)

0=nieużywana

1=automatyczne zwiększanie

momentu obrotowego

0=wejście analogowe AI1

1=wejście analogowe AI2

2=panel sterujący

3=magistrala komunikacyjna

(FBSpeedReference)

4=motopotencjometr

5=wybór AI1/AI2

Nie używane jeśli stosowany

zakres użytkownika AI2 min >

0% lub AI2 maks. < 100%

1=0 mA – 20 mA

2=4 mA – 20 mA

3=0 V – 10 V

4=2 V – 10 V

0 =nieużywana

1 =częst. wyjściowa (0—f

2 =częst. zadana (0—f

3 =prędkość obr. silnika

(0—n

4 =prąd wyjściowy (0—I

5 =moment obr. silnika (0—M

6 =moc silnika (0—P

7 =napięcie silnika (0—U

8 =napięcie na szynie DC

(0—1000 V)

9 =wartość zadana regulatora PID

10=wartość rzeczywista 1 dla PID

11=wartość uchybu regulatora PID

12=wartość wyjściowa reg. PID

nMotor

jest wyższe

max

)

max

nMotor

nMotor

)

nMotor

max

)

)

)

nMotor

)

)

Serwis: 603 386 894 • E-mail: [e-mail]

8

88 • vacon URUCHAMIANIE

0=nieużywane

1=start do tyłu

2=nawrót

3=impuls stop

4=usterka zewnętrzna, zamknięcie

zestyku

5=usterka zewnętrzna, otwarcie

P2.1.17

P2.1.18

P2.1.19 Prędkość stała 1 0,00 Par. 2.1.2 Hz 10,00 105
P2.1.20 Prędkość stała 2 0,00 Par. 2.1.2 Hz 50,00 106

P2.1.21

P2.1.22 Ukrywanie parametrów 0 1 0 115

Funkcja wejścia
cyfrowego DIN2

Funkcja wejścia
cyfrowego DIN 3

Automatyczny ponowny
start

0 10 1 319

0 17 6 301

0 1 0 731

Tabela 8-2. Podstawowe parametry B2.1

zestyku

6=zezwolenie na pracę

7=prędkość stała 2

8=motopotencjometr „szybciej”

przyspieszanie gdy zestyk
zamknięty

9=wyłączony PID (bezpośrednie

zadawanie częstotliwości)

10=blokada napędu

dodatkowego 1

0=nieużywane

1=nawrót

2=usterka zewnętrzna,

zamknięcie zestyku

3=usterka zewnętrzna,

otwarcie zestyku

4=kasowanie usterki

5=zezwolenie na pracę

6=prędkość stała 1

7=prędkość stała 2

8=polecenie hamowania

prądem stałym

9= motopotencjometr

„szybciej”, przyspieszanie
gdy zestyk zamknięty

10=motopotencjometr

„wolniej”, hamowanie gdy
zestyk zamknięty

11=wyłącz PID (wybór

sterowania PID)

12=wartość zadana 2 dla PID z

panelu

13=blokada napędu

dodatkowego 2

14=wejście termistora (patrz:

Rozdział 6.2.4)

15=miejsce sterowania z

zacisków WE/WY

16=miejsce sterowania poprzez

magistralę komunikacyjną

17=wybór wejś

częstotliwość AI1/AI2

0=nieużywany

1=używany

0=wszystkie parametry oraz

menu są widoczne

1=tylko grupa P2.1 oraz menu

M1 – H5 są widoczne

cia zadającego

8

Telefon: [phone] • Faks: (22) 330 12 12

ŚLEDZENIE USTEREK vacon • 89

9. ŚLEDZENIE USTEREK

Po wykryciu usterki przez przemiennik częstotliwości, napęd zostaje zatrzymany, na
wyświetlaczu pojawia się symbol F wraz z numerem porządkowym usterki oraz kodem usterki.
Usterkę można wyzerować naciskając przycisk Reset lub poprzez zaciski WE/WY. Usterki są
rejestrowane w historii usterek (H5), gdzie mogą być przeglądane. Poniższa tabela zawiera
różne kody usterek.

Poniższa tabela przedstawia kody usterek, prawdopodobne przyczyny ich wystąpienia oraz
sposoby usunięcia. Na szarym tle opisane zostały tylko usterki typu A. Usterki opisane na
czarnym tle mogą mieć zaprogramowaną w aplikacji reakcję na ich wystąpienie. Patrz: grupa
parametrów Zabezpieczenia.

Kod

usterki

1 Przekroczenie

2 Przekroczenie

3 Doziemienie

8 Usterka

9 Zbyt niskie

11 Kontrola faz

13 Zbyt niska

14 Zbyt wysoka

15 Utyk silnika Zadziałało (programowalne)

Usterka Możliwa przyczyna Środki zaradcze

dopuszczalnej
wartości prądu

dopuszczalnej
wartości
napięcia

systemowa

napięcie

wyjściowych

temperatura
przemiennika
częstotliwości

temperatura
przemiennika
częstotliwości

Przemiennik częstotliwości wykrył
wystąpienie zbyt wysokiego prądu
(>4*I
nagły, duży wzrost obciążenia

- zwarcie w kablach silnikowych

niewłaściwy dobór silnika
Napięcie w obwodzie
pośredniczącym DC przekroczyło
limit podany w Tabeli 4-3.

- zbyt krótki czas hamowania

- duże przepięcia sieci zasilającej

wykazał, że ich suma jest różna od
zera.

- uszkodzenie izolacji w kablach lub

Napięcie w obwodzie
pośredniczącym DC jest niższe niż
limit podany w Tabeli 4-3.

- najbardziej prawdopodobna

- wewnętrzna usterka

Pomiar prądu wykazał brak jednej
z faz wyjściowych.

Temperatura radiatora jest niższa
niż –10°C.

Temperatura radiatora jest wyższa
niż +90°C.

Ostrzeżenie o przegrzaniu jest
wysyłane po przekroczeniu przez
radiator temperatury +85°C.

zabezpieczenie przed utykiem
silnika.

) w kablu silnikowym:

n

lub w silniku

Pomiar prądów wyjściowych

silniku

- awaria podzespołów

- błędne działanie

przyczyna: zbyt niskie napięcie
zasilające

przemiennika

Sprawdź obciążenie.
Sprawdź dobór silnika.
Sprawdź kable.

Zwiększ czas hamowania silnika.

Sprawdź kable silnikowe oraz sam silnik.

Skasuj usterkę i dokonaj ponownego
rozruchu.
W razie ponownego jej wystąpienia,
powiadom lokalnego dystrybutora.

W przypadku chwilowej awarii zasilania,
skasuj usterkę i dokonaj ponownego
rozruchu przemiennika częstotliwości.
Sprawdź napięcie zasilające przemiennik.
Jeśli jest prawidłowe, wystąpiła wewnętrzna
usterka przemiennika.
W takim przypadku skontaktuj się z
lokalnym dystrybutorem.
Sprawdź kable silnikowe oraz sam silnik.

Sprawdź, czy zapewniony jest właściwy
przepływ powietrza chłodzącego.
Sprawdź, czy radiator nie jest zakurzony.
Sprawdź temperaturę otoczenia (p2.6.8).
Sprawdź, czy częstotliwość kluczowania nie
jest zbyt wysoka w stosunku do temperatury
otoczenia oraz obciążenia silnika.

Sprawdź obciążenie silnika. Jeśli silnik nie
utknął, sprawdź parametry zabezpieczenia
pdzed utykiem.

Serwis: 603 386 894 • E-mail: [e-mail]

9



90

• vacon ŚLEDZENIE USTEREK

16 Przegrzanie

silnika

17 Niedociążenie

silnika

22 Błąd sumy

kontrolnej
pamięci
EEPROM

24 Usterka

liczników

25 Usterka układu

monitorującego
działanie
mikroprocesora
(„watchdog”)

29 Usterka na

wejściu
termistora

34 Błąd wewnętrznej

magistrali
komunikacyjnej

35 Usterka

aplikacji

39 Usunięto

urządzenie

40 Nieznane

urządzenie

41 Temperatura

modułu IGBT

44 Zmieniono

urządzenie

45 Dodano

urządzenie

50 Prąd wejścia

analogowego
Iwe<4 mA
(wybrany
zakres od 4 do
20 mA)

51 Usterka

zewnętrzna

Model termiczny silnika w
przemienniku częstotliwości
wykryło przegrzanie silnika. Silnik
jest przeciążony.

Zadziałało (programowalne)
zabezpieczenie silnika przed
niedociążeniem.

Usterka zapisywania parametrów

- błędne działanie

- awaria podzespołów

Wartości wyświetlane przez liczniki
są nieprawidłowe

- błędna praca

- awaria podzespołów

Na wejściu termistora opcjonalnej
karty wykryto wzrost temperatury
silnika.

Występujące w otoczeniu
zakłócenia lub wadliwe działanie
podzespołów.

Wybrana aplikacja nie funkcjonuje. W takim przypadku skontaktuj się z

Usunięto opcjonalną kartę.
Usunięto napęd.
Nieznana opcjonalna karta lub
napęd.

Układ chroniący mostek inwertera
IGBT wykrył zbyt wysoki prąd
silnika.
Zmieniono opcjonalną kartę.
Opcjonalna karta ma ustawienia
fabryczne.
Dodano opcjonalną kartę. Skasuj usterkę.

Prąd na wejściu analogowym jest
niższy niż 4 mA:

- kabel sterujący jest przerwany
lub poluzowany,

- uszkodzone jest źródło
sygnału.

Usterka sygnalizowana na wejściu
cyfrowym. Wejście cyfrowe,
zaprogramowane do
sygnalizowania zewnętrznej
usterki jest aktywne.

Zmniejsz obciążenie silnika.
Jeśli silnik nie jest przeciążony, sprawdź
parametry modelu temperaturowego silnika.

Skontaktuj się z lokalnym dystrybutorem.

Skasuj usterkę i dokonaj ponownego
rozruchu.
W razie ponownego jej wystąpienia,
powiadom lokalnego dystrybutora.

Sprawdź chłodzenie oraz obciążenie silnika.
Sprawdź podłączenie termistora.
(nie używane wejście termistorowe musi być
zwarte!).

Skasuj usterkę i dokonaj ponownego
rozruchu.
W razie ponownego jej wystąpienia,
powiadom lokalnego dystrybutora.

lokalnym dystrybutorem.

Skasuj usterkę.

W takim przypadku skontaktuj się z lokalnym
dystrybutorem.

Sprawdź obciążenie.
Sprawdź dobór silnika.

Skasuj usterkę.

Sprawdź obwód pętli prądowej

Sprawdź oprogramowanie wejścia oraz stan
urządzenia, generującego sygnał usterki.
Sprawdź także okablowanie wejścia oraz
urządzenia.

9

Telefon: [phone] • Faks: (22) 330 12 12

ŚLEDZENIE USTEREK vacon • 91

52 Błąd

komunikacji
z panelem
sterowania

53 Błąd

komunikacji
magistrali

54 Usterka gniazda

karty we/wy

55 Monitorowanie

wartości
rzeczywistej

Tabela 9-1. Kody usterek

Połączenie pomiędzy panelem
sterującym a przemiennikiem
częstotliwości zostało zerwane.

Połączenie pomiędzy kartą
magistrali a zewnętrznym
sterownikiem zostało przerwane.

Wadliwe gniazdo lub opcjonalna
karta.

Wartość rzeczywista wzrosła
powyżej lub spadła poniżej
(w zależności od ustawienia
parametru 2.7.22)
monitorowanego limitu wartości
rzeczywistej (parametr 2.7.23).

Sprawdź połączenie panelu sterowania z
przemiennikiem.

Sprawdź parametry transmisji oraz
instalację.
Jeśli jest prawidłowa, skontaktuj się z
lokalnym dystrybutorem.

http://www.vacon.com

Sprawdź gniazdo oraz kartę.
Skontaktuj się z lokalnym dystrybutorem.

http://www.vacon.com

Serwis: 603 386 894 • E-mail: [e-mail]

9

92 • vacon OPIS KARTY ROZSZERZEŃ OPT-AI

y

10. OPIS KARTY ROZSZERZEŃ OPT-AA

Opis: Karta rozszerzeń we/wy z jednym wyjściem przekaźnikowym, jednym wyjściem

cyfrowym otwarty kolektor oraz trzema wejściami cyfrowymi.

Dozwolone gniazdo: gniazdo E karty sterującej Vacon NXL
ID typu: 16705
Zaciski: Dwa bloki zacisków; zaciski śrubowe (M2.6 oraz M3); bez oznaczeń
Zworki: brak
Parametry karty: brak

Zaciski WE/WY karty OPT-AA

Zacisk Ustawienie

parametru

X3

1 +24 V
2 GND Masa dla sygnałów sterujących, np. dla +24 V oraz DO

3 DIN1 DIGIN:x.1 Wejście cyfrowe 1
4 DIN2 DIGIN:x.2 Wejście cyfrowe 2
5 DIN3 DIGIN:x.3 Wejście cyfrowe 3
6 DO1 DIOUT:x.1 Wyjście z otwartym kolektorem, 50 mA/48 V

X5

RO1/

24

normalnie
zamknięty

RO1/

25

wspólny

RO1/

26

normalnie
otwart

Tabela 10-1. Zaciski karty OPT-AA

Uwaga! Zacisk napięcia sterującego +24 V może być także używany do zasilania modułu

sterującego (ale nie do zasilania modułu mocy).

DIOUT:x.2

Opis

Wyjście napięcia sterowania; napięcie dla przekaźników itd.,
maks. 150 mA

Wyjście przekaźnikowe 1
maksymalna zdolność łączeniowa:
24 V DC/8 A
250 V AC/8 A
125 V DC/0,4 A

10

Telefon: [phone] • Faks: (22) 330 12 12

OPIS KARTY ROZSZERZEŃ OPT-AI vacon • 93

11. OPIS KARTY ROZSZERZEŃ OPT-AI

Opis: Karta rozszerzeń we/wy z jednym wyjściem przekaźnikowym (NO), trzema wyjściami

cyfrowymi i jednym wejściem termistora do przemienników częstotliwości Vacon NXL

Dozwolone gniazdo: gniazdo E karty sterującej Vacon NXL
ID typu: 16713
Zaciski: Dwa bloki zacisków; zaciski śrubowe; bez oznaczeń
Zworki: brak
Parametry karty: brak

Serwis: 603 386 894 • E-mail: [e-mail]

11

94 • vacon OPIS KARTY ROZSZERZEŃ OPT-AI

Zaciski WE/WY karty OPT-AI

Zacisk Ustawienie

parametru
X4
12 +24 V Wyjście napięcia sterowania; napięcie dla przekaźników itd.,

13 GND Masa dla sygnałów sterujących, np. dla +24 V oraz DO
14 DIN1 DIGIN:B.1 Wejście cyfrowe 1
15 DIN2 DIGIN:B.2 Wejście cyfrowe 2
16 DIN3 DIGIN:B.3 Wejście cyfrowe 3

X2
25 RO1/

wspólny

26 RO1/

normalnie
otwarty

X3
28 TI+
29 TI-

Tabela 11-1. Zaciski karty OPT-AI

DigOUT:B.1

DIGIN:B.4

Opis

maks. 150 mA

Wejście termistora; R

Wyjście przekaźnikowe 1
maksymalna zdolność łączeniowa:
24 V DC/8 A
250 V AC/8 A
125 V DC/0,4 A

przełączenia

= 4,7 kΩ (PTC)

Uwaga! Zacisk napięcia sterującego +24 V może być także używany do zasilania modułu
sterującego (ale nie do zasilania modułu mocy).

11

Telefon: [phone] • Faks: (22) 330 12 12

Find your nearest Vacon office

on the Internet at:

www.vacon.com

Manual authoring:
[e-mail]

Vacon Plc.
Runsorintie 7
65380 Vaasa
Finland

Subject to change without prior notice
© 2014 Vacon Plc.

Document ID:

Rev. A
