vacon nxl

®

FREKVENČNÍ MĚNIČE

UŽIVATELSKÁ PŘÍRUČKA

PO DOBU INSTALACE A UVEDENÍ DO PROVOZU MUSÍ BÝT VYKONANÝCH NEJMÉNĚ
11 NÁSLEDNÝCH KROKŮ PODLE PŘÍRUČKY RYCHLÉ INSTALACE.

V PŘÍPADĚ JAKÝCHKOLIV PROBLÉMŮ, KONTAKTUJTE VAŠEHO DISTRIBUTORA.

Příručka rychlé instalace

1. Zkontrolujte, zda dodávka odpovídá vaší objednávce, viz. kapitola 3.

2. Před vykonáním jakýchkoliv kroků si pozorně přečtěte pokyny pro bezpečnost
práce z kapitoly 1.

3. Před mechanickou instalací zkontrolujte minimální vzdálenosti okolo měniče a
podmínky prostředí z kapitoly 5.

4. Zkontrolujte dimenzování motorového a napájecího kabelu, pojistek napájení a
zkontrolujte připojení kabelů, přečtěte si kapitolu 6.

5. Postupujte podle pokynů instalace, viz. kapitola 5.

6. Dimenzování řídicích kabelů a zemnící systém jsou popsané v kapitole 6.1.1.

7. Návod na obsluhu ovládacího panelu je uvedený v kapitole 7.

8. Všechny parametry mají továrensky přednastavené hodnoty. Pro zabezpečení
správného chodu zkontrolujte a porovnejte níže uvedené jmenovité štítkové
údaje s příslušnými parametry skupiny parametrů P2.1; viz. kapitola 8.3.2.

• jmenovité napětí motoru, par. 2.1.6

• jmenovitá frekvence motoru, par. 2.1.7

• jmenovité otáčky motoru, par 2.1.8

• jmenovitý proud motoru, par. 2.1.9

• účiník motoru, cos ϕ, par. 2.1.10

Všechny parametry jsou popsané v příručce Multifunkčního aplikačního softwaru
pro NXL.

9. Postupujte podle pokynů pro uvedení do provozu, viz. kapitola 8.

10. Frekvenční měnič Vacon NXL je teď připravený na použití.

11. Na konci příručky najdete stručné vysvětlivky pro přednastavené I/O

parametry, menu ovládacího panelu, monitorovací hodnoty, chybová hlášení a
základní parametry.

Vacon Plc nezodpovídá za provoz frekvenčního měniče při nedodržení
pokynů.

OBSAH

PŘÍRUČKA UŽIVATELE VACON NXL

OBSAH

1 BEZPEČNOST
2 SMĚRNICE EU
3 OBDRŽENÍ DODÁVKY
4 TECHNICKÉ ÚDAJE
5 INSTALACE
6 KABELÁŽ A PŘIPOJENÍ
7 OVLÁDACÍ PANEL
8 UVEDENÍ DO PROVOZU

9 ODSTRAŇOVÁNÍ PORUCH
10 POPIS PŘÍDAVNÉ KARTY OPT-AA
11 POPIS PŘÍDAVNÉ KARTY OPT-AI

PŘÍRUČKA MULTIFUNKČNÍHO APLIKAČNÍHO
SOFTWARU

4 • VACON

NĚKOLIK SLOV O PŘÍRUČCE UŽIVATELE VACON NXL
A PŘÍRUČCE MULTIFUNKČNÍHO APLIKAČNÍHO SOFTWARU

Jsme rádi, že jste si vybrali frekvenční měnič Vacon NXL pro regulaci Vašich motorů.

Příručka uživatele poskytuje všechny potřebné informace pro instalaci, uvedení do provozu a
provozu frekvenčního měniče Vacon NXL. Před prvním zapojením frekvenčního měniče Vám
doporučujeme pozorně si prostudovat tyto instrukce.

V příručce multifunkčního aplikačního softwaru najdete informace o vlastnostech aplikačního
softwaru použitého ve frekvenčním měniči Vacon NXL.

Příručka je k dispozici v papírové a elektronické formě. Jestliže je to možné, doporučujeme Vám
využívat elektronickou verzi. Používání elektronické verze přináší následující výhody:

Příručka obsahuje vícero odkazů a křížových referencí na jiná místa v p
rychlejší nalezení požadovaných informací.

Příručka taktéž obsahuje odkazy na internetové stránky. Aby bylo možné prohlížet tyto
internetové stránky prostřednictvím odkazů v dokumentu, musí být na počítači nainstalovaný
internetový prohlížeč.

POZNÁMKA: Editování příručky ve verzi pro Microsoft Word Vám nebude dovoleno bez správného
hesla. Otevřete proto soubor příručky jen jako verzi na čtení.

říručce, což umožňuje

Veškerá specifikace a informace v příručce uživatele jsou předmětem změn bez předchozího
oznámení.

Tel.: [phone] • Fax: [phone]

VACON • 5

Příručka uživatele Vacon NXL

Obsah Verze: DPD01464A

Datum: 11. 02. 2014

1. Bezpečnost ...............................................................................................7

1.1 Varování ............................................................................................................7

1.2 Bezpečnostní pokyny ...........................................................................................7

1.3 Uzemnění a ochrana před zemním zkratem .............................................................8

1.4 Spuštění motoru..................................................................................................9

2. Směrnice EU ........................................................................................... 10

2.1 Označení CE .....................................................................................................10

2.2 Norma EMC......................................................................................................10

2.2.1 Všeobecná část .......................................................................................... 10

2.2.2 Technická kritéria ....................................................................................... 10

2.2.3 Definice prostředí dle EN 61800-3:2004+A1:2012........................................... 10

2.2.4 EMC klasifikace frekvenčních měničů Vacon.................................................... 10

2.2.5 Prohlášení o shodě výrobcem ....................................................................... 11

3. Obdržení dodávky ................................................................................... 13

3.1 Kód označení typu .............................................................................................13

3.2 Uskladnění .......................................................................................................14

3.3 Údržba............................................................................................................. 14

3.4 Záruka ............................................................................................................15

4. Technické údaje...................................................................................... 16

4.1 Úvod ...............................................................................................................16

4.2 Výkonové řady .................................................................................................. 18

4.2.1 Vacon NXL – napětí sítě 208 – 240 V............................................................. 18

4.2.2 Vacon NXL – napětí sítě 380 – 500 V............................................................. 18

4.3 Technické údaje ................................................................................................ 19

5. Instalace................................................................................................. 21

5.1 Montáž ............................................................................................................ 21

5.1.1 MF2 a MF3................................................................................................. 21

5.1.2 MF4 – MF6 ................................................................................................ 24

5.2 Chlazení .......................................................................................................... 25

5.3 Změny třídy EMC z H na T .................................................................................. 26

6. Kabeláž a připojení ................................................................................. 27

6.1 Připojení silových vodičů .....................................................................................27

6.1.1 Kabeláž..................................................................................................... 28

6.1.1.1 Velikosti kabelů a pojistek..................................................................... 29

6.1.2 Montáž příslušenství kabelů ......................................................................... 30

6.1.3 Pokyny pro instalaci .................................................................................... 32

6.1.3.1 Délky odizolování kabelů napájení a motoru............................................. 33

6.1.3.2. Instalace kabelů na Vacon NXL .............................................................. 34

Obr. 6-8. Vacon NXL, MF3.................................................................................. 35

6.1.4 Instalace kabelů podle UL norem .................................................................. 42

6.1.5 Kontrola izolačního stavu motoru a kabelů ..................................................... 42

6.2 Řídicí jednotka ..................................................................................................43

6.2.1 MF2 a MF3................................................................................................. 43

24hodinová podpora: [phone] • E-mail: [e-mail]

6 • VACON

MF4 – MF6.................................................................................................43

6.2.2

6.2.2.1 Použitelné přídavné karty ve velikostech MF4 – MF6:.................................43

6.2.3 Řídicí signály..............................................................................................44

6.2.4 Řídicí I/O ...................................................................................................45

6.2.5 Signály řídicích svorek .................................................................................46

6.2.5.1 Výběr funkcí propojkami na základní kartě Vacon NXL ...............................47

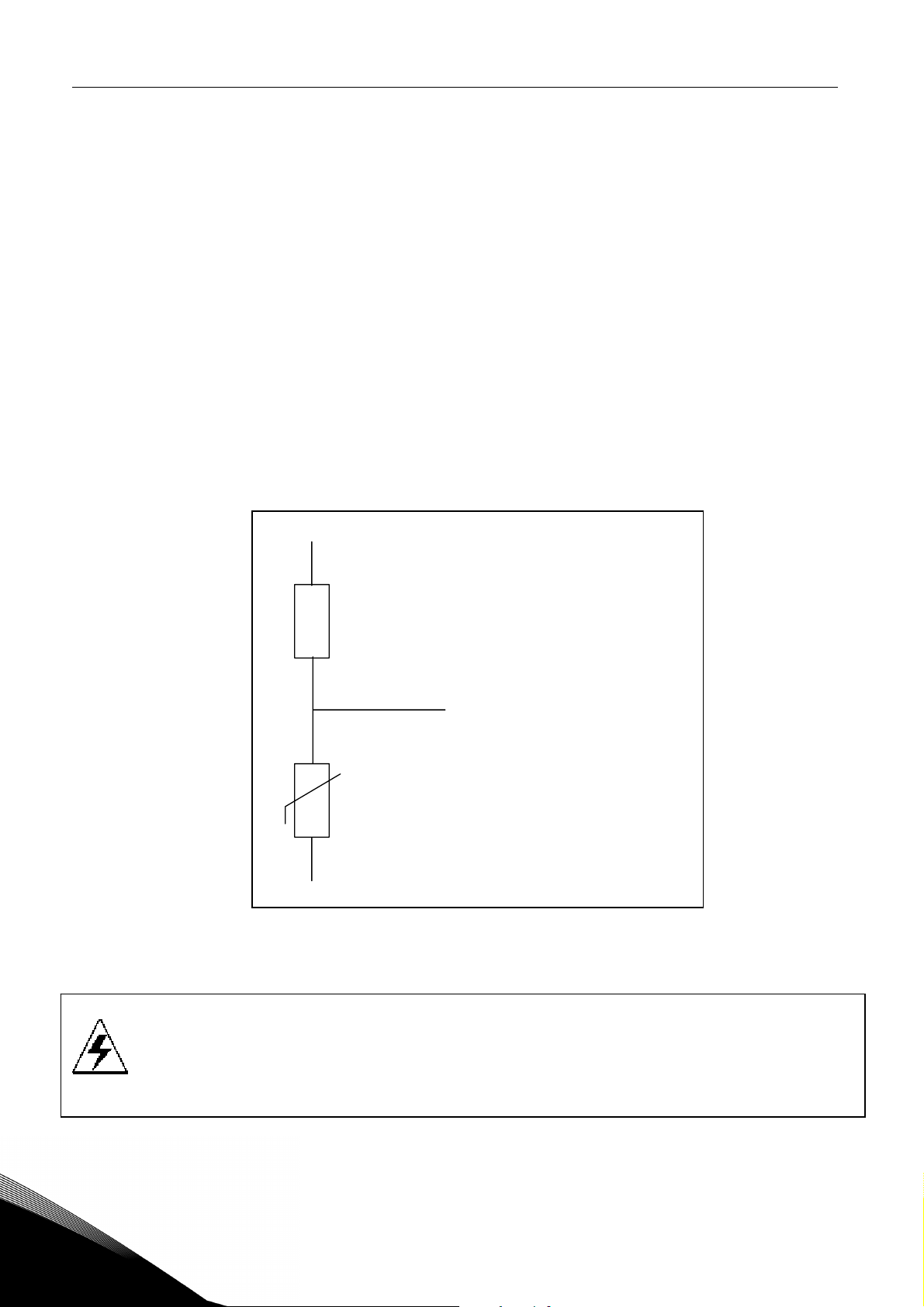

6.2.6 Připojení motorového termistoru (PTC) ..........................................................50

7. Ovládací panel ........................................................................................51

7.1 Signalizace na ovládacím panelu..........................................................................51

7.1.1 Signalizace stavu měniče .............................................................................51

7.1.2 Signalizace způsobu ovládání........................................................................52

7.1.3 Zobrazení číslic...........................................................................................52

7.2 Klávesnice........................................................................................................53

7.2.1 Popis tlačítek klávesnice ..............................................................................53

7.3 Průvodce spuštěním ...........................................................................................54

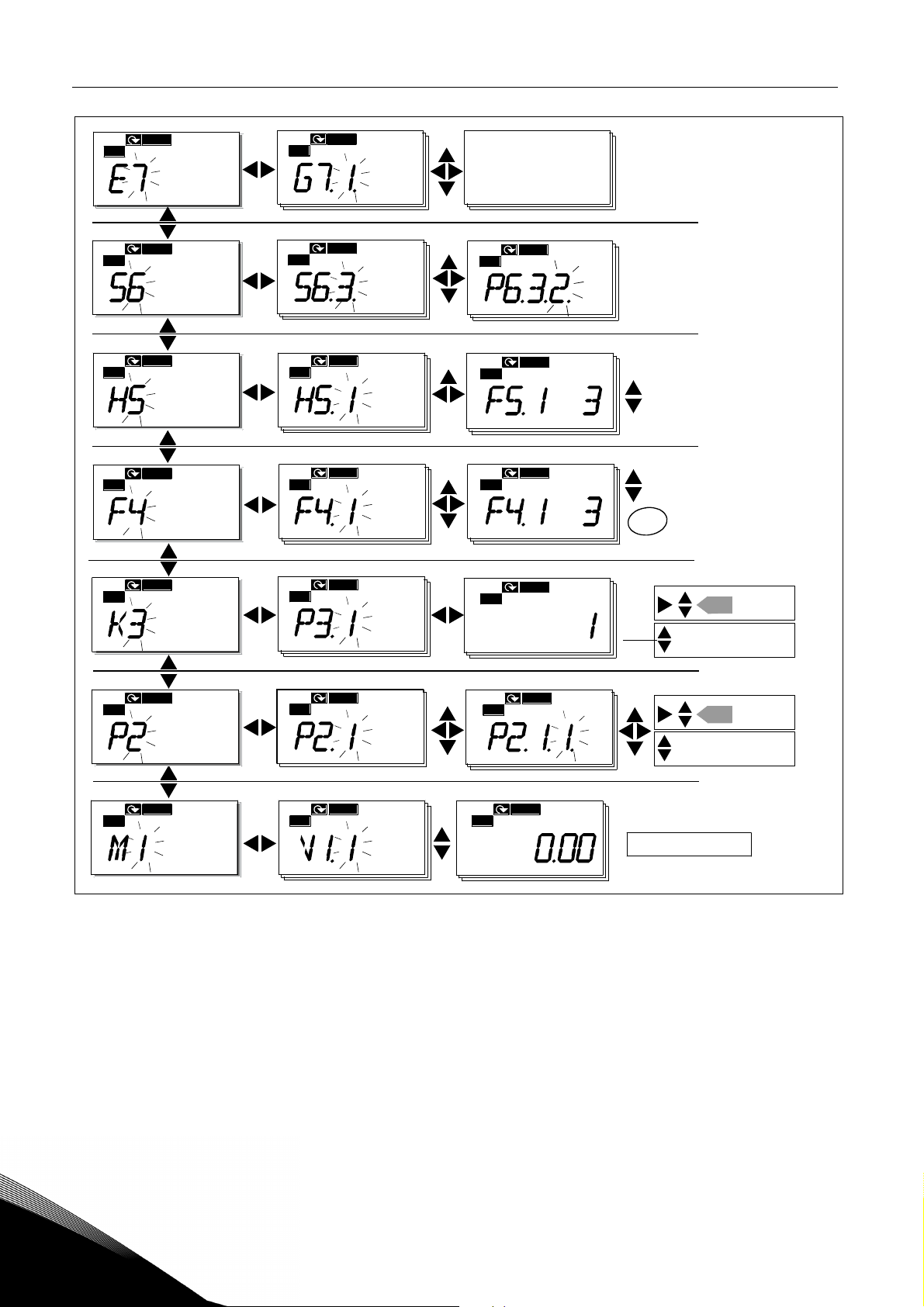

7.4 Pohyb v ovládacím panelu...................................................................................55

7.4.1 Menu monitorování (M1)..............................................................................58

7.4.2 Menu parametrů (P2) ..................................................................................60

7.4.3 Řídicí menu panelu (K3) ..............................................................................62

7.4.3.1 Výběr způsobu ovládání ........................................................................62

7.4.3.2 Žádaná hodnota z panelu ......................................................................63

7.4.3.3 Směr otáčení z panelu ..........................................................................63

7.4.3.4 Aktivace tlačítka Stop ...........................................................................63

7.4.4 Menu aktivních poruch (F4)..........................................................................64

7.4.4.1 Typy poruch ........................................................................................64

7.4.4.2 Kódy poruch........................................................................................65

7.4.5 Menu historie poruch (H5)............................................................................67

7.4.6 Systémové menu (S6)................................................................................. 68

7.4.6.1 Kopírování parametrů ...........................................................................70

7.4.6.2 Bezpečnost..........................................................................................70

7.4.6.3 Nastavení panelu .................................................................................71

7.4.6.4 Hardwarové nastavení ..........................................................................72

7.4.6.5 Systémové informace ...........................................................................73

7.4.6.6 Režim AI.............................................................................................76

7.4.7 Rozhraní Modbus ........................................................................................77

7.4.7.1 Protokol Modbus RTU............................................................................77

7.4.7.2 Ukončovací rezistor ..............................................................................78

7.4.7.3 Adresní prostor Modbus.........................................................................78

7.4.7.4 Procesní údaje Modbus..........................................................................78

7.4.7.5 Parametry komunikační sběrnice ............................................................80

7.4.8 Menu přídavných karet (E7) .........................................................................81

7.5 Další funkce panelu............................................................................................81

8. Uvedení do provozu ................................................................................82

8.1 Bezpečnost.......................................................................................................82

8.2 Uvedení frekvenčního měniče do provozu ..............................................................82

8.3 Základní parametry............................................................................................85

8.3.1 Hodnoty monitorování (ovládací panel: menu M1) ...........................................85

8.3.2 Základní parametry (Ovládací panel: Menu P2  B2.1) ....................................86

9. Odstraňování poruch............................................................................... 88

10. Popis přídavné karty OPT-AA .................................................................. 91

11. Popis přídavné karty OPT-AI................................................................... 92

Tel.: [phone] • Fax: [phone]

BEZPEČNOST VACON • 7

1. BEZPEČNOST

ELEKTRICKOU INSTALACI MŮŽE VYKONAT

JEN KVALIFIKOVANÝ ELEKTRIKÁŘ

1.1 Varování

!

VAROVÁN Í

1

2

3

4
5

Komponenty výkonové jednotky frekvenčního měniče jsou pod
napětím, když je Vacon NXL připojený na potenciál sítě. Styk s
tímto napětím je nebezpečný a může způsobit smrt, nebo
vážné zranění. Řídicí jednotka je izolovaná od potenciálu napájení.

Svorky motoru U, V, W (T1, T2, T3) a stejnosměrného meziobvodu/
brzdného rezistoru - / + (ve Vacon NXL ≥1,1 kW) jsou pod napětím,
když je Vacon NXL je připojený do elektrické sítě, i v případě, že
motor není v chodu.

Vstupně/výstupní (I/O) řídicí svorky jsou izolované od síťového napětí.
Avšak reléové výstupy a ostatní I/O svorky mohou obsahovat
nebezpečné napětí, které je přítomné i když je Vacon NXL odpojený
od elektrické sítě.

Frekvenční měnič má velký kapacitní svodový proud.

Jestli je frekvenční měnič součástí určitého zařízení, výrobce zařízení
zodpovídá za vybavení zařízení hlavním vypínačem (EN 60204-1).

Použité mohou být jen náhradní díly dodané firmou Vacon.

6

HOT SURFACE

1.2 Bezpečnostní pokyny

7

Po dobu chodu frekvenčního měniče se chladič na typech MF2 a MF3
zahřeje. Dotknutí se chladiče může způsobit popáleniny.

1
2

3

4

5
6

Frekvenční měnič Vacon NXL je určený jen pro pevnou instalaci.

Neprovádějte žádné měření, pokud je frekvenční měnič připojený do
elektrické sítě.

Po odpojení frekvenčního měniče od elektrické sítě počkejte až dokud
se nevypne ventilátor a indikátory na ovládacím panelu nezhasnou.
Před jakoukoliv prací na elektrických svorkách Vacon NXL počkejte
dalších 5 minut.

Na žádných částech Vacon NXL neprovádějte napěťové zkoušky. Pro
vykonání zkoušek je definovaný specifický postup. Jeho nedodržení
může mít za následek zničení výrobku.

Před měřením na motoru nebo motorovém kabelu odpojte motorový
kabel od frekvenčního měniče.

Nedotýkejte se integrovaných obvodů na desce s plošnými spoji.
Výboj statického napětí může tyto součástky zničit.

24hodinová podpora: [phone] • E-mail: [e-mail]

1

8 • VACON BEZPEČNOST

1.3 Uzemnění a ochrana před zemním zkratem

Frekvenční měnič Vacon NXL musí být vždy uzemněný zemnícím vodičem na zemnící svorku
.

Svodový proud měniče Vacon NX_ přesahuje 3,5 mA AC. Dle požadavků normy EN61800-5-1 na
ochranné pospojení musí být splněna alespoň jedna z následujících podmínek:
a. Průřez ochranného vodiče musí být minimálně 10 mm

délce.

b. V místě, kde je průřez ochranného vodiče menší než 10 mm

být použit druhý ochranný vodič minimálně stejného průřezu až k místu, kde ochranný vodič
předepsaného průřezu dosahuje.

c. Automatické odpojení od zdroje při přerušení ochranného vodiče. Viz. kap.6.

Průřez každého ochranného vodiče, který není tvořen částí napájecího kabelu nesmí být menší
než:

- 2,5 mm

- 4 mm

2

pokud je zajištěna mechanická ochrana vodiče

2

pokud není zajištěna mechanická ochrana vodiče

Ochrana před zemním zkratem uvnitř frekvenčního měniče chrání jen měnič samotný před
zemními zkraty v motoru nebo v motorovém kabelu. Není určena pro ochranu osob.

Kvůli vysokému kapacitnímu proudu ve frekvenčním měniči, nemusí proudové chrániče správně
fungovat.

2

(Cu) nebo 16 mm2 (Al) v celé své

2

(Cu) nebo 16 mm2 (Al), musí

1

Tel.: [phone] • Fax: [phone]

BEZPEČNOST VACON • 9

1.4 Spuštění motoru

Varovné symboly
Pro vaši vlastní bezpečnost, věnujte prosím zvláštní pozornost pokynům označeným
následujícími symboly:

= Nebezpečné napětí

!

VAROVÁNÍ

= Všeobecné varování

HOT SURFACE

KONTROLNÍ SEZNAM PŘED SPUŠTĚNÍM MOTORU

VAROVÁNÍ

= Horký povrch - riziko popálení

Před spuštěním motoru zkontrolujte, zda je motor řádně
namontovaný a zda stroj připojený k motoru umožňuje spuštění
motoru.

Maximální otáčky (frekvenci) motoru nastavte podle parametrů
motoru a připojeného stroje.

Před změnou směru otáčení hřídele motoru se ujistěte, že to bude
bezpečné.

Ujistěte se, že k motorovému kabelu nejsou připojené
konden

Ujistěte se, že svorky motoru nejsou připojené na potenciál sítě.

zátoy na kompenzaci účiníku.

!

1

2
3
4
5

24hodinová podpora: [phone] • E-mail: [e-mail]

1

10 • VACON SMĚRNICE EU

2. SMĚRNICE EU

2.1 Označení CE

Označení CE na výrobcích garantuje volný pohyb výrobku uvnitř EEA (European Economic Area).
Také je to záruka, že výrobek vyhovuje různým požadavkům, které jsou na něj kladené (např.
EMC, nebo jiné nařízení podle takzvaných nových postupů).

Frekvenční měniče Vacon NXL nesou označení CE jako důkaz o shodě s nízkonapěťovým
nařízením (LVD) a Elektromagnetickou kompatibilitou (EMC). Společnost SGS FIMKO vystupuje
jako autorizovaná osoba.

2.2 Norma EMC

2.2.1 Všeobecná část

Nařízení EMC stanovuje, že elektrické zařízení nebude nepřiměřeně vyzařovat do prostředí, ve
kterém je umístěné, a také má dostatečnou úroveň odolnosti vůči rušení z prostředí.

Dodržení EMC norem frekvenčními měniči Vacon NXL je kontrolované s odbornými konstrukčními
soubory (TCF). Kontrolu a ověřování vykonává firma SGS FIMKO, která je autorizovanou

osobou.

2.2.2 Technická kritéria

Dodržení EMC bylo hlavním předpokladem pro frekvenční měniče Vacon NXL od samého začátku
návrhu. Frekvenční měniče Vacon NXL jsou prodávané všude ve světě a tato skutečnost vytváří
různé požadavky zákazníků na EMC. Pokud jde o imunitu, všechny frekvenční měniče Vacon NXL
jsou navržené tak, aby splnily i ty nejpřísnější požadavky.

2.2.3 Definice prostředí dle EN 61800-3:2004+A1:2012

První prostředí: zahrnuje domovní prostory. Zahrnuje také objekty přímo připojené k
nízkonapěťové napájecí síti (bez distribučního transformátoru), která napájí budovy určené k
obývání.
Poznámka: příklady prvního prostředí: obytné domy, byty, komerční objekty nebo kanceláře
v obytných budovách atd.

Druhé prostředí: zahrnuje všechny objekty kromě těch, které jsou přímo připojené k
nízkonapěťové napájecí síti (bez distribučního transformátoru), která napájí budovy určené k
obývání.
Poznámka: p
napájených z vyhrazeného transformátoru.

2.2.4 EMC klasifikace frekvenčních měničů Vacon

Frekvenční měniče Vacon NXL jsou rozdělené do pěti tříd podle úrovně vyzařování
elektromagnetického rušení, požadavků na napájecí síť a prostředí instalace. Třída EMC každého
výrobku je definovaná v kódu označení typu. V další části příručky bude provedené rozdělení
podle mechanických rozměrů (MF2, MF3 atd.). Technické údaje pro různé velikosti můžete najít
v kapitole 4.3.

říklady druhého prostředí: průmyslové zóny, komerční areály v budovách

2

Tel.: [phone] • Fax: [phone]

SMĚRNICE EU VACON • 11

Vacon EMC Třída C (velikosti MF4-MF6, IP54):
Frekvenční měniče s touto třídou splňují požadavky kladené na výrobek kategorie C1 podle
normy EN 61800-3:2004+A1:2012. Kategorie C1 zaručuje splnění požadavků EMC měniči
s jmenovitým napájecím napětím do 1000 V určených k použití v prvním prostředí.

Vacon EMC Třída H:

Frekvenční měniče Vacon NXL velikosti MF4 až MF6 jsou výrobcem dodávány jako výrobky třídy
H s interním RFI odrušovacím filtrem. Pro třídy MF2 a MF3 je filtr volitelnou výbavou. Frekvenční
měniče Vacon NXL s odrušovacími filtry RFI splňují požadavky kladené na výrobek kategorie C2
podle normy EN 61800-3:2004+A1:2012. Kategorie C2 zahrnuje pevně instalované měniče
s jmenovitým napájecím napětím do 1000 V. Frekvenční měniče třídy H mohou být použity
v prvním i druhém prostředí.
Poznámka: pokud má být měnič t
uvedení do provozu provést kvalifikovaná osoba.

Vacon EMC Třída L:

Frekvenční měniče Vacon třídy L splňují požadavky kladené na výrobek kategorie C3 podle
normy EN 61800-3:2004+A1:2012. Kategorie C3 zahrnuje měniče s jmenovitým napájecím
napětím do 1000 V, které jsou určeny k použití pouze ve druhém prostředí.

Vacon EMC Třída T:

Frekvenční měniče Vacon třídy T splňují požadavky kladené na výrobek podle normy
EN 61800-3:2004+A1:2012 při použití v IT sítích. Střed sítě IT je izolovaný od země nebo je
s ní spojen přes velkou impedanci s nízkým svodovým proudem.
Poznámka: Jestliže jsou měniče třídy T použity v jiných než IT sítích, nejsou požadavky na EMC
splněny.

Vacon EMC Třída N:

Měniče této třídy neposkytují EMC odrušení a jsou umísťovány do rozvaděčů. Vacon NXL velikostí
MF2 a MF3 jsou výrobcem doručovány bez externího odrušovacího filtru jako výrobky tř
Poznámka: Na splnění EMC požadavků jsou obyčejně potřebné externí odrušovací filtry.

Všechny frekvenční měniče Vacon NX splňují všechny požadavky na imunitu EMC dle
normy EN 61800-3:2004+A1:2012.

Varování! V domácím prostředí může tento produkt způsobovat rádiové rušení, kdy uživateli

může být nařízeno učinit adekvátní opatření.

Poznámka: Instrukce ke změně třídy H nebo L na třídu T vašeho frekvenčního měniče NXL
najdete v kapitole 5.3.

2.2.5 Prohlášení o shodě výrobcem

řídy H použit v prvním prostředí, musí montáž, připojení a

ídy N.

Na následujících stránkách jsou uvedené fotokopie prohlášení výrobců o shodě frekvenčního
měniče Vacon s EMC normami.

24hodinová podpora: [phone] • E-mail: [e-mail]

2

12 • VACON SMĚRNICE EU

EU DECLARATION OF CONFORMITY

We

Manufacturer's name: Vacon Oyj
Manufacturer's address: P.O.Box 25

Runsorintie 7
FIN-65381 Vaasa
Finland

hereby declare that the product

Product name: Vacon NXL Frequency Converter
Model designation: Vacon NXL 0001 5…to 0061 5…

Vacon NXL 0002 2...to 0006 2

has been designed and manufactured in accordance with the following standards:

Safety:

EMC:

and conforms to the relevant safety provisions of the Low Voltage Directive 2006/95/EC
and EMC Directive 2004/108/EC.

It is ensured through internal measures and quality control that the product conforms at
all times to the requirements of the current Directive and the relevant standards.

In Vaasa, 24th of January, 2014
Vesa Laisi
President

The year the CE marking was affixed: 2002

EN 61800-5-1:2007

EN 61800-3:2004+A1:2012

2

Tel.: [phone] • Fax: [phone]

OBDRŽENÍ DODÁVKY VACON • 13

3. OBDRŽENÍ DODÁVKY

Frekvenční měniče Vacon NXL byly, před jejich doručením k zákazníkovi, vystavené ve výrobním
závodě důkladnými zkouškami a testem kvality. Naproti tomu po vybalení výrobku zkontrolujte,
zda na něm nenajdete znaky poškození při přepravě a zda je dodávka úplná (porovnejte
označení typu výrobku s kódem uvedeným dole, Obr.3-1).

Jestli se měnič při přepravě poškodil, v první řadě kontaktujte přepravní firmu nebo
doručovatele.

Jestliže dodávka neodpovídá vaší objednávce, ihned kontaktujte dodavatele.

3.1 Kód označení typu

NXL 0004

C1N1SSS 005

Jedna přídavná karta n ainsta lova ná výrobcem:

00 = bez karty,
AA nebo AI = karta rozšiřující I/O,
C3 = profibus karta

Modifikace hardware; napájení - montáž - karty

SSS = standard
SDS = montáž na DIN lištu

Brzdný střídač

0=bezstřídače
1=interníbrzdnýstřídač

Úro vn ěEMC:

H = splňuje EN61800-3:2004+A1:2012 kategorie C2,

s externím RFI filtrem

N = žádné EMC odrušení. Vyžaduje externí EMC filtr.

Třídy k rytí:

1= IP20

Ovládací panel:

B = bez panelu
C = standardní se sedmi-segmentovým displejem

Síťové napájecí napětí

2 = 208–240 VAC, 5 = 380–500 VAC

Nominální proud (lehká zátěž)

Max imá lní trval ý pr oud měničepři 40 stu pníc h
např.0005=5A.

Typ: NXL = NX Light

11553_cz

Obr. 3-1. Kód označení typu Vacon NXL, velikosti MF2-MF3

24hodinová podpora: [phone] • E-mail: [e-mail]

3

14 • VACON OBDRŽENÍ DODÁVKY

NXL 0012 5 H 1 SSS 00 AAC2

Slot E: Přídavné karty nainstalované výrobcem:

00=bezkarty, AA=OPT-AA karta rozšiřující I/O,
AI = OPT-AI karta rozšiřujícíI/O,např. C3=Profibus karta

Slot D: Přídavné karty prům. zběrnic nainstalované výrobcem:

Modifikace hardware; napájení - montáž - karty

Brzdný střídač

Úrovně EMC ochrany:

Třídy krytí:

Ovládacípanel:

Síťo vé n apáj ecí napětí:

Nominální proud (lehká zátěž)

Typ: NXL = NX Light

00= bez karty, např.: CI = Modbus/TCP karta,
C3 = Profibus karta

SSS = standard
SSV = lakované karty

1 = in terní brzdný střídač

C = splňuje EN 61800-3:2004+A1:2012 kategorie C1
H = splňuje EN 61800-3:2004+A1:2012 kategorie C2
T = splňuje EN 61800-3:2004+A1:2012 pro IT sítě

2= IP21
5= IP54

B = b ez panelu
C = standardní se sedmi-segmentovým displejem

5 = 380–500 VAC

Maximá lní trvalý proud měni čepři 40 stupních
např. 0 012 = 12 A.

11554_cz

Obr. 3-2. Kód označen í typu Vacon NXL, velikosti MF4-MF6.

3.2 Uskladnění

Jestliže má být frekvenční měnič před použitím uskladněn, přesvědčte se, zda jsou podmínky
prostředí vyhovující:

Skladovací teplota: –40…+70 °C
Relativní vlhkost: <95 %, bez kondenzace

3.3 Údržba

Za normálních podmínek frekvenční měniče Vacon NXL nevyžadují údržbu. Naproti tomu
doporučujeme vyčistit chladič (například kartáčem), vždy když je to potřebné.
Většina frekvenčních měničů Vacon NXL je vybavená chladícím ventilátorem. Jestli je to nutné,
není problém ho vyměnit.

3

Tel.: [phone] • Fax: [phone]

OBDRŽENÍ DODÁVKY VACON • 15

3.4 Záruka

Záruka se vztahuje jen na výrobní vady. Výrobce nenese žádnou odpovědnost za škody
způsobné v průběhu nebo v důsledku přepravy, příjmu dodávky, instalace, uvádění do provozu
nebo používání.

Výrobce v žádném případě a za žádných okolností nenese odpovědnost za škody a poruchy,
které vznikly následkem nesprávného uskladnění, používání, špatné instalace, nepřípustné
teploty okolí, prachu, zkondenzované vlhkosti, korozních látek nebo provozu mimo
předepsaných technických podmínek.

Výrobce taktéž nemůže nést odpovědnost za následné škody.

Doba záruky ze strany výrobce je 18 měsíců od dodávky, nebo 12 měsíců od uvedení do
provozu. Záruka zaniká dobou, která vyprší dříve (Všeobecné podmínky NL92/Orgalime S92).

Místní distributor může poskytnout jinou záruční dobu než je uvedeno výše. Tato záruční doba
bude specifikovaná v prodejních a záručních podmínkách distributora. Vacon nepřebírá žádnou
odpovědnost za jiné záruky než jsou poskytované samotnou firmou Vacon.

Ve všech záležitostech ohledně záruky kontaktujte nejdříve vašeho distributora.

24hodinová podpora: [phone] • E-mail: [e-mail]

3

16 • VACON TECHNICKÉ ÚDAJE

4. TECHNICKÉ ÚDAJE

4.1 Úvod

NXL jsou kompaktní frekvenční měniče s výkonem od 250 W do 30 kW.

Řídicí blok je vytvořený programově v mikroprocesoru. Mikroprocesorové řízení motoru vychází

z naměřených hodnot snímačů, zadaných parametrů, stavů vstupů a výstupů I/O a ovládacího
panelu. IGBT střídač vytváří symetrické 3-fázové PWM modulované střídavé napětí pro motor.

Ovládací panel zabezpečuje komunikaci mezi uživatelem a frekvenčním měničem. Používá se na
nastavení parametrů, monitorování veličin a zadávání povelů. Pro ovládání frekvenčního měniče
je možné namísto ovládacího panelu použít i PC, pokud je s frekvenčním měničem propojeno
pomocí sériového kabelu nebo sériového připojovacího adaptéru (volitelná výbava).

Váš frekvenční měnič Vacon NXL může být vybaven přídavnými kartami rozšíření I/O nebo
komunikace (OPT-AA, OPT-AI OPT-B_ nebo OPT-C_).

Všechny frekvenční měniče Vacon NXL krom
informace kontaktujte výrobce, nebo místního distributora (viz. zadní strana obalu). Externí
vstupní odrušovací filtry jsou pro velikosti MF2 a MF3 dostupné jako volitelná výbava. Pro ostatní
velikosti jsou filtry interní a jsou ve standardní výbavě.

ě velikosti MF2 mají interní brzdný střídač. Pro bližší

4

Tel.: [phone] • Fax: [phone]

TECHNICKÉ ÚDAJE VACON • 17

Napájení

L1
L2
L3

PE

Řídicí
modul

Výkonový

modul

1)

Integrovaný vstupní

modul **

Ventilátor

Ovládací

panel

Usmerňovač

3~

=

Nabíj.rez.

Napájecí

zdroj

RS 232

Brzdný rezistor*

Brzdný
střída č*

Snímání

Řízení
motoru a
aplikace

2)

3)

IGBT

střídač

=

3~

Budiče

Snímače
proudu ***

CPU
řízení
motoru

Motor

U
V
W

Přídavná

karta

*Ve velikostech MF3 až MF6 patří brzdný střídač do standardní výbavy, brzdný rezistor je
k dispozici jako volitelná výbava
**Velko sti MF4 a větší mají integrovaný vstupní modul s tlumivkou
***jen ve velikostech MF5 a větších

Obr. 4-1. Blokové schéma Vacon NXL

Řídicí

I/O

nxlk57

24hodinová podpora: [phone] • E-mail: [e-mail]

4

18 • VACON TECHNICKÉ ÚDAJE

4.2 Výkonové řady

4.2.1 Vacon NXL – napětí sítě 208 – 240 V

Napětí sítě 208-240 V, 50/60 Hz, 1~/3~ typ NXL

Zátěž

Typ frekvenčního
měniče

NXL 0002 2 2,4 2,6 1,7 2,6 0,37 0,25 4,8/-- MF2/IP20 60x130x150 1,0
NXL 0003 2 3,7 4,1 2,8 4,2 0,75 0,55 7,4/5,6 MF3/IP20 84x220x172 2,0
NXL 0004 2 4,8 5,3 3,7 5,6 1,1 0,75 9,6/7,2 MF3/IP20 84x220x172 2,0

Tř. EMC N

NXL 0006 2 6,6 7,3 4,8 7,2 1,5 1,1 13,2/9,9 MF3/IP20 84x220x172 2,0

Lehká Těžká
Jmen.
trvalý
proud

I

(A)

L

10 %

proud

přetížen.

(A)

Jmen.
trvalý
proud

I

(A)

H

50 %
proud

přetížen.

(A)

Tab. 4-1. Jmenovité výkony a rozměry Vacon NXL, napájecí napětí 208–240 V.

POZNÁMKA! NXL 0002 2 je určený jen pro jednofázové napájení

4.2.2 Vacon NXL – napětí sítě 380 – 500 V

Výkon na

hřídeli

motoru

Lehká

40 °C

P(kW)

Těžká

50 °C

P(kW)

Jmenovitý

vstupní

proud

1~/3~

[A]

Velikost/

třída
krytí

Rozměry

ŠxVxH

(mm)

Hmot.

(kg)

Napětí sítě 380-500 V, 50/60 Hz, 3~ typ NXL

Zátěž Výkon na hřídeli motoru

Typ
frekvenčního
měniče

NXL 0001 5 1,9 2,1 1,3 2 0,55 0,37 0,75 0,55 2,9 MF2/IP20 60x130x150 1,0
NXL 0002 5 2,4 2,6 1,9 2,9 0,75 0,55 1,1 0,75 3,6 MF2/IP20 60x130x150 1,0
NXL 0003 5 3,3 3,6 2,4 3,6 1,1 0,75 1,5 1,1 5,0 MF3/IP20 84x220x172 2,0
NXL 0004 5 4,3 4,7 3,3 5 1,5 1,1 2,2 1,5 6,5 MF3/IP20 84x220x172 2,0

Tř. EMC N

NXL 0005 5 5,4 5,9 4,3 6,5 2,2 1,5 3 2,2 8,1 MF3/IP20 84x220x172 2,0

Lehká Těžká 380 V napájení 500 V napájení

Jmen.

trvalý
proud
I

(A)

L

10 %

proud

přetěž.

(A)

Jmen.
trvalý
proud

I

(A)

H

50 %
proud

přetěž.

(A)

10 %

přetěž.

40 °C

P(kW)

50 %

přetěž.

50 °C

P(kW)

10 %

přetěž.

40 °C

P(kW)

50 %

přetěž.

50 °C

P(kW)

Jmen.

vst.

proud

[A]

Velikost/

třída krytí

Rozměry

ŠxVxH

(mm)

NXL 0003 5 3,3 3,6 2,2 3,3 1,1 0,75 1,5 1,1 3,3
NXL 0004 5 4,3 4,7 3,3 5,0 1,5 1,1 2,2 1,5 4,3
NXL 0005 5 5,6 5,9 4,3 6,5 2,2 1,5 3 2,2 5,6
NXL 0007 5 7,6 8,4 5,6 8,4 3 2,2 4 3 7,6
NXL 0009 5 9 9,9 7,6 11,4 4 3 5,5 4 9
NXL 0012 5 12 13,2 9 13,5 5,5 4 7,5 5,5 12
NXL 0016 5 16 17,6 12 18 7,5 5,5 11 7,5 16
NXL 0023 5 23 25,3 16 24 11 7,5 15 11 23
NXL 0031 5 31 34 23 35 15 11 18,5 15 31

Třída EMC H/C

NXL 0038 5 38 42 31 47 18,5 15 22 18,5 38
NXL 0046 5 46 51 38 57 22 18,5 30 22 46
NXL 0061 5 61 67 46 69 30 22 37 30 61

Tab. 4-2. Jmenovité výkony a rozměry Vacon NXL, napájecí napětí 380 – 500 V.

MF4/IP21,IP54
MF4/IP21,IP54
MF4/IP21,IP54
MF4/IP21,IP54
MF4/IP21,IP54
MF4/IP21,IP54
MF5/IP21,IP54
MF5/IP21,IP54
MF5/IP21,IP54
MF6/IP21,IP54
MF6/IP21,IP54
MF6/IP21,IP54

128x292x190 5
128x292x190 5
128x292x190 5
128x292x190 5
128x292x190 5
128x292x190 5
144x391x214 8,1
144x391x214 8,1
144x391x214 8,1
195x519x237 18,5
195x519x237 18,5
195x519x237 18,5

Hmot.

(kg)

4

Tel.: [phone] • Fax: [phone]

TECHNICKÉ ÚDAJE VACON • 19

4.3 Technické údaje

Připojení na síť

Připojení
motoru

Charakteristika
řízení

Podmínky
prostředí

Technické údaje (pokračování na následující straně)

Vstupní napětí U

Vstupní frekvence 45…66 Hz
Připojení na síť Jednou za minutu nebo méně (běžný provoz)
Výstupní napětí 0–Uin
Trvalý výstupní proud IH: Teplota okolí max. +50 °C,

Záběrový moment 150 % (lehká zátěž); 200 % (těžká zátěž)
Proud při startu

Výstupní frekvence 0…320 Hz
Rozlišení frekvence 0,01 Hz
Metoda řízení

Spínací frekvence
(viz. parametr 2.6.8)
Reference frekvence
Analogový vstup
Reference z panelu
Začátek odbuzování 30…320 Hz
Doba rozběhu 0,1…3000 s
Doba doběhu 0,1…3000 s
Brzdicí moment DC-brzdění: 30 %*TN (bez volitelné výbavy rezistoru)
Pracovní teplota
prostředí
Teplota skladování

Relativní vlhkost 0…95 % RH, bez kondenzace, nekorozívní prostředí, bez

Kvalita vzduchu:

- chemické výpary

- mechanické částice
Nadmořská výška 100 % zatížení až do 1000 m (bez snižování výkonu)

Vibrace:
EN50178/EN60068-2-6

Nárazy
EN50178, IEC 68-2-27
Třídy krytí IP20; MF2 a MF3. IP21/IP54; MF4 – MF6

in

380 - 500 V, -15 %...+10 % 3~
208…240 V, -15 %...+10 % 3~
208…240 V, -15 %...+10 % 1~

Přetížení 1,5 x IH (1 min / 10 min)
I

: Teplota okolí max. +40 °C,

L

přetížení 1,1 x IL (1 min / 10 min)

2 x IH 2 s každých 20 s,
jestliže je výstupní frekvence <30 Hz
teplota chladiče je <+60 °C

Skalární řízení U/f
Bezsnímačové vektorové řízení

1...16 kHz; výrobcem nastaveno 6 kHz

Rozlišení 0,1 % (10 bit), přesnost ±1 %
Rozlišení 0,01 Hz

–10 °C (bez námrazy)…+50 °C: IH
–10 °C (bez námrazy)…+40 °C: I
–40 °C…+70 °C

kapající vody

IEC 721-3-3, při provozu, třída 3C2
IEC 721-3-3, při provozu, třída 3S2

Se sníženým výkonem -1 % každých 100 m nad 1000 m;
Max. výšky: NX_2: 3000 m, NX_5 (380-400 V): 3000 m,
NX_5 (415-500 V): 2000 m, NX_6: 2000 m

5...150 Hz
Amplituda 1 mm při 5...15,8 Hz
Max. zrychlení 1G při 15,8...150 Hz
UPS test (pro hmotnosti aplikovatelné při UPS)
Skladování a přeprava: max 15 G, 11 ms (zabalený)

L

24hodinová podpora: [phone] • E-mail: [e-mail]

4

20 • VACON TECHNICKÉ ÚDAJE

EMC

Bezpečnost EN 61800-5-1 (2003); CE, cUL, C-TICK

Řídicí
signály

Ochranné
funkce

Tab. 4-3. Technické údaje

Imunita Splňuje požadavky EN 61800-3:2004+A1:2012,

1. a 2. prostředí

Vyzařování

Analogové vstupní
napětí
Analogový vstupní proud
Digitální vstupy 3 pozitivní logika; 18…24 VDC
Pomocné napětí +24 V, ±15 %, max. 100 mA
Výstupní referenční
napětí
Analogový výstup

Reléové výstupy 1 programovatelný přepínací (NO/NC)

Přepětí NXL_2: 437 VDC; NXL_5: 911 VDC
Podpětí NXL_2: 183 VDC; NXL_5: 333 VDC
Zemní zkrat Ochrana před zemním zkratem v motoru nebo motorovém

Přehřátí měniče Ano
Přetažení motoru Ano
Zablokování motoru Ano
Odlehčení motoru Ano
Zkrat – pomocné napětí
+24 V a referenční
napětí +10 V
Nadproud Okamžité vyhlášení poruchy při proudu nad 4,0*I

závisí na třídě EMC viz kapitoly 2 a 3.

(viz. štítek měniče pro detaily o osvědčeních)

0...+10 V, Ri = 200 kΩ,
Rozlišení 10 bit, přesnost ±1 %
0(4)…20 mA, R

+10 V, +3 %, max. zatížení 10 mA

0(4)…20 mA; R
přesnost ±1 %

Spínání: 24 VDC/8 A, 250 VAC/8 A, 125 VDC/0,4 A

kabelu; je ochráněný jen frekvenční měnič

Ano

= 250 Ω diferenciální

i

max. 500 Ω; rozlišení 16 bit;

L

H

* Poznámka: Musí být použita verze systémového softwaru NXL00005V265 (nebo novější),
aby tepelná paměť motoru a funkce uchovávání údajů v paměti vyhovovaly požadavkům
předpisu UL 508C. Je-li použita starší verze systémového softwaru, je pro vyhovění
požadavkům předpisů UL zapotřebí, aby byla při instalaci použita ochrana motoru proti
nadměrné teplotě.

4

Tel.: [phone] • Fax: [phone]

INSTALACE VACON • 21

5. INSTALACE

5.1 Montáž

5.1.1 MF2 a MF3

Velikosti MF2 a MF3 se na stěnu mohou připevnit dvěma způsoby (viz. Obr. 5-1)

Frekvenční měnič NXL typu MF2 je uchycený dvěma šrouby skrz střední díry montážních lišt.
Jestliže je použitý odrušovací filtr, potom je horní montážní lišta uchycená dvěma šrouby (viz.
Obr. 5-1.). MF3 a větší typy se vždy upevňují pomocí čtyřech šroubů.

Obr. 5-1. Dva možné způsoby uchycení NXL (MF2 a MF3)

X

X

XX

X

MF 2 bez filtru

Obr. 5-2. Montáž NXL, MF2

MF2 s filtrem

n xl k 5. f h 11

24hodinová podpora: [phone] • E-mail: [e-mail]

5

22 • VACON INSTALACE

Ø

H2

W1

D1

H8

H5

H3

H4

H1

H6

W2

H7

D2

Obr. 5-3. Rozměry Vacon NXL, MF2

nxlk7.fh8

Typ

W1 W2 H1 H2 H3 H4 H5 H6 H7 H8 D1 D2

Rozměry (mm)

∅

MF2 30 60 172 152 140 130 80 42 11 6 150 144 6

Tab. 5-1. Rozměry Vacon NXL, MF2

5

Tel.: [phone] • Fax: [phone]

INSTALACE VACON • 23

W2

W3

H5

H3

Ø

Obr. 5-4. Rozměry Vacon NXL, MF3

D1

D2

H4

H2

H1

nxlk8.fh8

W1

H6

H7

Typ

MF3

Tab. 5-2. Rozměry Vacon NXL, MF3

W1 W2 W3 H1 H2 H3 H4 H5 H6 H7 D1 D2

84 35 23 262 235 223 199 193

Rozměry (mm)

∅

184 220 172 166 6

24hodinová podpora: [phone] • E-mail: [e-mail]

5

24 • VACON INSTALACE

5.1.2 MF4 – MF6

Frekvenční měnič by měl být upevněný pomocí čtyřech šroubů (nebo šroubů s maticí v závislosti
na velikosti jednotky). Pro zabezpečení dostatečného chlazení, je potřebné zabezpečit okolo
frekvenčního měniče dostatečně velký volný prostor, viz. Tab. 5-4 a Obr. 5-6.

Montážní plocha by měla být relativně rovná.

Ø

W2

D1

H1 H2

H3

W1

E1Ø

E2Ø*

Ø

Obr. 5-5. Rozměry Vacon NXL, MF4 – MF6

fr5ip21.fh8

Typ

W1 W2 H1 H2 H3 D1

MF4

128 100 327 313 292 190 7 3 x 20,3

MF5 0016-0023 144 100 419 406 391 214 7

Rozměry (mm)

∅ E1∅ E2∅*

3 x 25,3
MF5 0031 144 100 419 406 391 214 7 2 x 33 25,3
MF6 195 148 558 541 519 237 9 3 x 33

Tab. 5-3. Rozměry Vacon NXL, MF4 – MF6

5

* = jen MF5

Tel.: [phone] • Fax: [phone]

INSTALACE VACON • 25

A

A

5.2 Chlazení

Velikosti MF4, MF5, MF6 a vyšší výkony velikosti MF3 jsou chlazené nuceným prouděním
vzduchu.

V okolí frekvenčního měniče by mělo být ponecháno dostatek místa, aby byla zabezpečena
dostatečná cirkulace vzduchu a chlazení. Potřebné rozměry volného prostoru najdete v tabulce
dole.

Typ Rozměry [mm]
A B C D
NXL 0002-0006 2 10 10 100 50

C

NXL 0001-0005 5 10 10 100 50
NXL 0003-0012 5 20 20 100 50
NXL 0016-0032 5 20 20 120 60
NXL 0038-0061 5 30 20 160 80

Tab. 5-4. Rozměry montážního prostoru

A = mezera okolo frekvenčního měniče (viz též B)
B = vzdálenost jednoho frekvenčního měniče od

druhého, nebo vzdálenost od stěny rozvaděče

C = volný prostor nad frekvenčním měničem
D = volný prostor pod frekvenčním měničem

Typ Potřebný průtok vzduchu

NXL 0003–0012 5 70
NXL 0016–0031 5 190
NXL 0038–0061 5 425

Tab. 5-5. Požadovaný průtok chladícího vzduchu

B

D

Obr. 5-6. Prostor instalace

3

/h]

[m

B

NK5_2

24hodinová podpora: [phone] • E-mail: [e-mail]

5

26 • VACON INSTALACE

5.3 Změny třídy EMC z H na T

Třídu EMC frekvenčního měniče Vacon NXL typu MF4 – MF6 možno změnit z třídy H na třídu T
pomocí jednoduchého postupu naznačeného na následujících obrázcích.

Odstraňte tento
šroub

Remove this

Obr. 5-7. Změna třídy EMC, MF4 (vlevo) a MF5 (vpravo)

screw

Odstraňte tyto
šrouby

Odstraňte tento
šroub

Obr. 5-8. Změna třídy EMC, MF6

Poznámka! Nepokoušejte se změnit třídu EMC zpět na třídu H. I když provedete popsané úkony
v opačném pořadí, měnič již nebude splňovat požadavky EMC třídy H.

5

Tel.: [phone] • Fax: [phone]

KABELÁŽ A PŘIPOJENÍ VACON • 27

6. KABELÁŽ A PŘIPOJENÍ

6.1 Připojení silových vodičů

L1 L2

U/T1V/T2 W/T3

1-fázové 3-fázové

Obr. 6-1. Připojení silových vodičů, MF2

1~

L1 L2 L3

3~

L1 L2 L3

U/T1 V/T2 W/T3 BR+ BR-

U/T1V/T2 W/T3

nxlk1 0.f h8

nxlk11.fh8

Obr. 6-2. Připojení silových vodičů MF3 (1~/3~)

B- B+ R-

U/T1 V/T2 W/T3

L1 L2 L3

nxlk58.fh8

Obr. 6-3. Připojení silových vodičů, MF4 – MF6

24hodinová podpora: [phone] • E-mail: [e-mail]

6

28 • VACON KABELÁŽ A PŘIPOJENÍ

6.1.1 Kabeláž

Používejte kabely s minimální teplotní odolností minimálně +70 °C. Kabely a pojistky musí být
dimenzované podle níže uvedené tabulky. Instalace kabelů podle UL norem je uvedená
v kapitole 6.1.4.
Pojistky slouží i jako ochrana kabelů před přetížením.
Tyto pokyny se vztahují jen na případy s jedním motorem a spojení frekvenčního měniče
a motoru jedním kabelem. Pro všechny ostatní případy kontaktujte výrobce pro více informací.

První prostředí

(omezená

distribuce)

Typ kabelu Třída H/C Třída L Třída T Třída N

Síťový kabel 1 1 1 1
Motorový kabel 3* 2 1 1
Kabel ovládání 4 4 4 4

Tab. 6-1. Předepsané typy kabelů podle norem.

Třída C: = EN 61800-3+A11, první prostředí, neomezená distribuce
EN 61000-6-3

Třída H: = EN 61800-3+A11, první prostředí, omezená distribuce
EN 61000-6-4

Třída L: = EN61800-3, druhé prostředí
Třída T: Viz. str. 10.
Třída N: Viz. str. 10.

Druhé prostředí

1 = Silový kabel určený pro pevnou instalaci a pro

specifické síťové napětí. Nevyžadují se stíněné
(CYKY / 1-CYKY, doporučuje se NKCABLES/MCMK).

2 = Silový kabel vybavený koncentrickým ochranným

vodičem určený pro specifické síťové napětí.
(NYCY/NYCWY, doporučuje se NKCABLES/MCMK).

3 = Silový kabel vybavený kompaktním nízko-

impedančním stíněním určený pro specifické síťové
napětí. (doporučuje se NKCABLES /MCCMK,
SAB/ÖZCUY-J).
*Aby se dosáhla požadovaná úroveň EMC musí být
uzemnění 360° i na straně motoru i frekvenčního
měniče.

4 = Stíněný kabel vybavený kompaktním nízko-

impedančním stíněním. (Doporučuje se
NKCABLES/jamak, SAB/ÖZCuY-O nebo podobný).

Typy MF4-MF6: Jestliže se motorové kabely instalují na obou koncích, aby byla dosažená
požadovaná třída EMC, musí se na obou koncích motorových kabelů použít vstupní kabelové
průchodky.

Poznámka: EMC požadavky jsou splněné při výrobcem nastavené spínací frekvenci (všechny
velikosti).

6

Tel.: [phone] • Fax: [phone]

KABELÁŽ A PŘIPOJENÍ VACON • 29

6.1.1.1 Velikosti kabelů a pojistek

[A]

MF2 0002 2 10 2*1,5+1,5 0,5–2,5 0,5–2,5 0,5–1,5 0,5–2,5
MF3 0003–0006 3-6 16 2*2,5+2,5 0,5–2,5 0,5–2,5 0,5–1,5 0,5–2,5

gG

[A]

Pojistka

L

Výkonové
kabely Cu

[mm2]

Výkonové

svorky
[mm2]

Tab. 6-2, Velikosti kabelů a pojistek pro Vacon NXL, 208 - 240 V

Velikost svorek (min/max) Velikost Typ I

Uzemňovací

svorka
[mm2]

Ovládací

svorka
[mm2]

Svorka relé

[mm2]

[A]

MF2 0001–0002 1-2 10 3*1,5+1,5 0,5–2,5 0,5–2,5 0,5–1,5 0,5–2,5
MF3 0003–0005 1-5 10 3*1,5+1,5 0,5–2,5 0,5–2,5 0,5–1,5 0,5–2,5
MF4 0003–0009 7–9 10 3*1,5+1,5 1–4 1–2,5 0,5–1,5 0,5–2,5
MF4 0012 12 16 3*2,5+2,5 1–4 1–2,5 0,5–1,5 0,5–2,5
MF5 0016 16 20 3*4+4 1–10 1–10 0,5–1,5 0,5–2,5
MF5 0023 22 25 3*6+6 1–10 1–10 0,5–1,5 0,5–2,5
MF5 0031 31 35 3*10+10 1–10 1–10 0,5–1,5 0,5–2,5
MF6 0038–45 38–45 50 3*10+10 2,5–50 Cu

MF6 0061 61 63 3*16+16 2,5–50 Cu

gG

[A]

Pojistka

L

Výkonové

kabely

Cu [mm2]

Výkonové

svorky
[mm2]

6–50 Al

6–50 Al

Velikost svorek (min/max) Velikost Typ I

Uzemňovací

svorka
[mm2]

6–35 0,5–1,5 0,5–2,5

6–35 0,5–1,5 0,5–2,5

Ovládací

svorka
[mm2]

Svorka relé

[mm2]

Tab. 6-3. Velikosti kabelů a pojistek pro Vacon NXL, 380 – 500 V

Poznámka! Vacon doporučuje průřezy kabelů na základě normy EN 60204-1 a kabelů s PVC
izolací, kde je buď položený jeden kabel ve žlabu při teplotě +40 °C nebo čtyři kabely ve žlabu

při teplotě +30 °C.

Poznámka! Svodový proud měniče Vacon NXL přesahuje 3,5 mA AC. Dle požadavků normy
EN61800-5-1 musí být zajištěno zesílené ochranné uzemnění. Viz. kapitola 1.3.

24hodinová podpora: [phone] • E-mail: [e-mail]

6

30 • VACON KABELÁŽ A PŘIPOJENÍ

6.1.2 Montáž příslušenství kabelů

Balení frekvenčního měniče Vacon NXL obsahuje igelitový sáček s komponenty, které jsou
potřebné na instalaci přívodního kabelu napájení a motorového kabelu do frekvenčního měniče.

2 3 4

1

6

5

8

7

Obr. 6-4. Příslušenství instalací kabelů

Komponenty:
1 Uzemňovací svorky (MF4, MF5) (2)

2 Kabelové příchytky (3)
3 Gumové průchodky (velikost závisí na výkonu měniče) (3)
4 Plech vstupu kabelů (1)
5 Šrouby, M4x10 (5)
6 Šrouby, M4x16 (3)
7 Uzemňovací příchytky (MF6) (2)
8 Uzemňovací šrouby M5x16 (MF6) (4)

POZNÁMKA: Sada příslušenství instalací kabelů pro frekvenční měniče s třídou krytí IP54
obsahuje všechny komponenty kromě 4 a 5.

Postup montáže

1. Ujistěte se, že sáček obsahuje všechny potřebné komponenty.

2. Otevřete kryt frekvenčního měniče (obrázek 1).

3. Odstraňte kryt silových kabelů. Všimněte si místo pro

a) uzemňovací svorky (MF4/MF5) (obrázek 2).

říchytky zemnícího vodiče (MF6) (obrázek 3).

b) p

4. Znovu připevněte kryt silových kabelů. Namontujte kabelové příchytky se třemi šrouby
M4x16 jako na obrázku 4. Umístění uzemňovací lišty při velikosti MF6 je odlišné oproti
zobrazení na obrázku.

5. Umístěte gumové průchodky do otvorů tak jako na obrázku 5.

6. Upevněte plech vstupu kabelů na konstrukci frekvenčního měniče pěti šrouby M4x10
(obrázek 6). Uzavřete kryt frekvenčního měniče.

6

Tel.: [phone] • Fax: [phone]

KABELÁŽ A PŘIPOJENÍ VACON • 31

24hodinová podpora: [phone] • E-mail: [e-mail]

6

32 • VACON KABELÁŽ A PŘIPOJENÍ

6.1.3 Pokyny pro instalaci

1
2

3

4
5

Před začátkem instalace zkontrolujte, zda nejsou jednotlivé části
frekvenčního měniče pod napětím.

Vzhledem k tomu, že frekvenční měniče NXL typů MF2 a MF3 jsou
vyhotovené s krytím IP20 a kabelové svorky nejsou chráněné, tyto
typy frekvenčních měničů by měly být instalované v rozvaděči,
samostatné skříni, nebo v elektrické rozvodně.

Motorové kabely umístěte dostatečně daleko od ostatních kabelů:

 Neumísťujte kabely motoru paralelně s ostatními kabely na

dlouhých úsecích.

 Jestliže jsou kabely motoru vedené paralelně s ostatními kabely,

dodržujte minimální vzdálenost mezi nimi, uvedenou dole v
tabulce.

 Uvedenou vzdálenost dodržujte i mezi kabely motoru a

signálními kabely z jiných systémů.

 Maximální délka kabelů motoru je 30 m (MF2-MF3), 50 m

(MF4) a 300 m (MF5-MF6).

 Kabely motoru by měly křížit ostatní kabely pod úhlem 90

stupňů.

Vzdálenost mezi kabely

[m]

0,3

Jestliže je potřebná kontrola izolačního stavu kabelů, podívejte se
do kapitoly 6.1.5.

Připojení kabelů:

 Odizolujte síťové a motorové kabely jak je uvedené v

Tab. 6-4 a.

 Připojte síťové, motorové a řídicí kabely na příslušné svorky

(viz např. Obr. 6-7).

 Informace o instalaci kabelů podle UL norem viz. kapitola

6.1.4.

 Ujistěte se, že vodiče ovládacího kabelu nejsou v kontaktu

s elektronickými součástkami zařízení.

 Jestliže je použitý externí brzdný rezistor (volitelná výbava),

připojte jeho kabel na příslušné svorky.

 Zkontrolujte připojení uzemňovacího kabelu na svorky

motoru a frekvenčního měniče označené značkou

 Samostatné stínění motorového kabelu připojte na

uzemňovací svorky frekvenčního měniče, motoru a ochranné
svorky rozvodné sítě.

 Zabezpečte, aby ovládací kabely nebo kabely měniče nebyly

zachycené mezi rámem a ochranným krytem.

1,0

Stíněný kabel

[m]

≤ 20
≤ 50

.

6

Tel.: [phone] • Fax: [phone]

KABELÁŽ A PŘIPOJENÍ VACON • 33

6.1.3.1 Délky odizolování kabelů napájení a motoru

Uzemňov ací

vodič

A1

B1

SÍ Ť MOTOR

Obr. 6-5. Odizolování kabelů

C1

D1

B2

Uzemňovac í

vodič

C2A2

D2

nxlk12.f h11

Velikost A1 B1 C1 D1 A2 B2 C2 D2

MF2 7 35 7 20 7 50 7 35
MF3 7 40 7 30 7 60 7 40
MF4 15 35 10 20 7 50 7 35
MF5 20 40 10 30 20 60 10 40
MF6 20 90 15 60 20 90 15 60

Tab. 6-4. Délky odizolování kabelů [mm]

24hodinová podpora: [phone] • E-mail: [e-mail]

6

34 • VACON KABELÁŽ A PŘIPOJENÍ

6.1.3.2. Instalace kabelů na Vacon NXL

Poznámka: Jestli chcete připojit externí brzdný rezistor (MF3 a větší velikosti), podívejte se
samostatný Manuál pro brzdný rezistor.

Rám Utahovací moment [Nm] Utahovací moment [lb-in.]
MF2 0,5–0,6 4–5
MF3 0,5–0,6 4–5
MF4 0,5–0,6 4–5
MF5 1,2–1,5 10–13
MF6 10 85

Tab. 6-5. Utahovací momenty svorek

Ovládací
kabel

Motorový
kabel

Síťový
kabel

Obr. 6-6. Vacon NXL, MF2

Uzemňovací
svorka

6

Obr. 6-7. Instalace kabelů Vacon NXL, MF2 (500 V, 3-fázové)

Tel.: [phone] • Fax: [phone]

KABELÁŽ A PŘIPOJENÍ VACON • 35

R

Obr. 6-8. Vacon NXL, MF3

Kabel
ovládání

B

Motorový
kabel

Síťový
kabel

-

BR+

Uzemňovací

Svorky
brzdného
rezistoru

svorka

Obr. 6-9 Instalace kabelů ve Vacon NXL, MF3 (500 V, 3-fázové)

Poznámka! MF2-MF3: je vhodné připojit vodiče do svorek a k uzemňovací desce před
samotným zasunutím do měniče.

24hodinová podpora: [phone] • E-mail: [e-mail]

6

36 • VACON KABELÁŽ A PŘIPOJENÍ

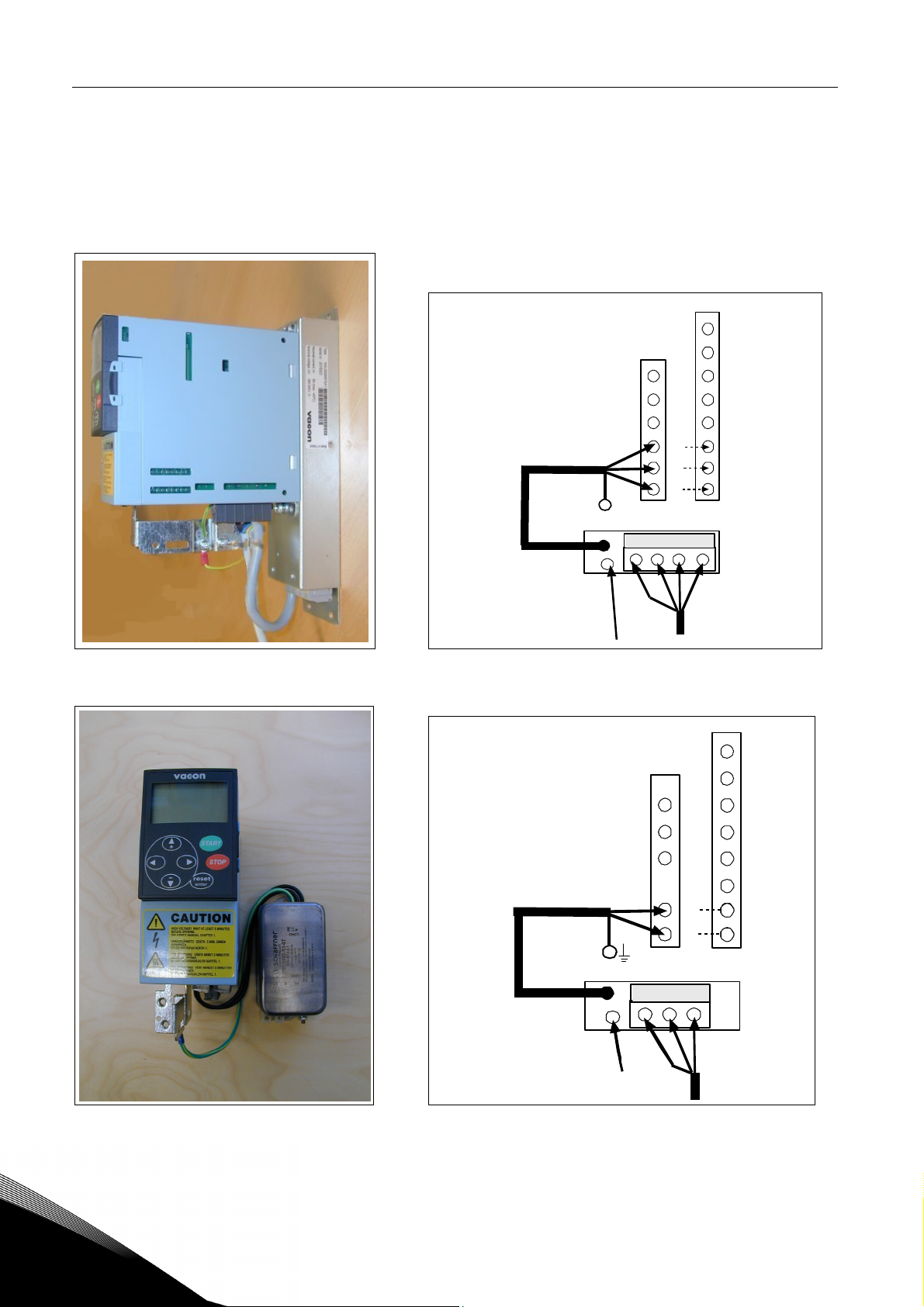

Instalace externího odrušovacího filtru

EMC třída frekvenčního měniče Vacon NXL MF2 a MF3 může být změněná z N na H pomocí
externího odrušovacího filtru, který je volitelným vybavením. Silové kabely připojte do svorek
L1, L2 a L3 a uzemňovací kabel do svorky PE. Viz. obrázek dole. Taktéž se podívejte i na
montážní pokyny pro MF2 na obr. 5-2.

Poznámka! Svodový proud měniče Vacon NXL přesahuje 3,5 mA AC. Dle požadavků normy
EN61800-5-1 musí být zajištěno zesílené ochranné uzemnění. Viz. kapitola 1.3.

Kabel

odrušovacího

filtru

Uzemňovací

vodič

Uzemnění

MF2

W/T3

V/T2

U/T1

L3

L2
L1

MF3

BR-

BR+

W/T3

V/T2

U/T1

L3

L2
L1

L1 L2 L3PE

Odrušovací filtr

nxl k1.f h8

PE

Přídavný

uzemňovací

kabel

viz. kap.1.3

Uzemňovací

vodič

Napájecí kabel

Obr. 6-10. MF2 s odrušov. filtrem RFI-0008-5-1 Obr. 6-11. Připojení odrušovacího filtru na MF2 a MF3,

380…500 V, 3 fázové napájení. Typ filtru RFI-0008-5-1

MF3

MF2

BR-

W/T3

V/T2

U/T1

L2

Kabel

odrušovacího

filtru

Uzemňovací

kabel

Zem

L1

NLPE

PE

Přídavný

uzemňovací

kabel

Uzemňovací

vodič

viz. kap.1.3

Obr. 6-12. MF2 s odrušov. filtrem RFI-0012-2-1 Obr. 6-13. Připojení odrušovacího filtru

na MF2 a MF3, 208…240 V,
jednofázové napájení. Typ filtru RFI­0013-2-1

BR+

W/T3

V/T2

U/T1

L3

L2
L1

Odrušovací
filtr

Napájecí kabel

rfi2rfi2

6

Tel.: [phone] • Fax: [phone]

KABELÁŽ A PŘIPOJENÍ VACON • 37

Typ odrušovacího filtru

RFI-0008-5-1 (jako podstava) 60x252x35
RFI-0013-2-1 (jako podstava) 60x252x35

Tab. 6-6. Typy odrušovacích filtrů a jejich rozměry

Rozměry
ŠxVxH (mm)

24hodinová podpora: [phone] • E-mail: [e-mail]

6

38 • VACON KABELÁŽ A PŘIPOJENÍ

Obr. 6-14. Vacon NXL, MF4

Svorky DC

meziobvodu

Síťový kabel

Svorky
brzdného
rezistoru

Uzemňovací
svorky

Motorový kabel

Obr. 6-15. Instalace kabelů ve Vacon NXL, MF4

Poznámka pro MF4! Dva ochranné vodiče jsou vyžadovány dle normy EN6180-5-1, viz.
kap.1.3 a obr.6-16.

6

Tel.: [phone] • Fax: [phone]

KABELÁŽ A PŘIPOJENÍ VACON • 39

Obr. 6-16. Připojení přídavného uzemňovacího kabelu, Vacon NXL, MF4, viz.kap.1.3.

24hodinová podpora: [phone] • E-mail: [e-mail]

6

40 • VACON KABELÁŽ A PŘIPOJENÍ

y

Obr. 6-17. Vacon NXL, MF5

Obr. 6-18. Instalace kabelů ve Vacon NXL, MF5

Síťový kabel

Svorky DC

meziobvodu

Uzemňovací

svork

Svorky
brzdného
rezistoru

Motorový kabel

Poznámka pro MF5! Zesílené ochranné uzemnění musí být zajištěno dle normy EN6180-5-1,
viz. kap.1.3.

6

Tel.: [phone] • Fax: [phone]

KABELÁŽ A PŘIPOJENÍ VACON • 41

í

Obr. 6-19. Vacon NXL, MF6

Svorky DC

meziobvodu

Uzemňovací

svorky

Svorky

brzdného

rezistoru

ťový kabel Motorový kabel

Obr. 6-20. Instalace kabelů ve Vacon NXL, MF6

Poznámka pro MF6! Zesílené ochranné uzemnění musí být zajištěno dle normy EN6180-5-1,
viz. kap.1.3.

24hodinová podpora: [phone] • E-mail: [e-mail]

S

6

42 • VACON KABELÁŽ A PŘIPOJENÍ

6.1.4 Instalace kabelů podle UL norem

Na splnění UL (Underwriters Laboratories) norem musí být použité měděné kabely s minimální
teplotní odolností +60/75 °C, které schválila UL.

Používejte pouze vodič třídy 1.

Jednotky jsou vhodné pro použití v obvodu schopném dodávat méně než 100 000 efektivních
symetrických ampérů, max. 600 V, je-li chráněn pojistkami třídy T a J.

Integrovaná polovodičová ochrana proti zkratu nezajišťuje ochranu obvodu odbočky. Ochrana
obvodu odbočky musí být zajištěna v souladu s předpisy National Electric Code a s dodatečnými
místními předpisy. Ochrana obvodu odbočky má být provedena pouze pomocí pojistek.

Utahovací momenty svorek jsou uvedeny v Tab. 6-5.

6.1.5 Kontrola izolačního stavu motoru a kabelů

1. Kontrola izolačního stavu motorových kabelů

Odpojte motorový kabel od svorek U, V a W frekvenčního měniče a z motoru. Změřte izolační
odpor motorového kabelu mezi každou fází vodiče jako i mezi každou fází a ochranným
uzemňovacím vodičem.

Izolační odpor musí být >1 MΩ.

2. Kontrola izolačního stavu síťového kabelu

Odpojte síťový kabel od svorek L1, L2 a L3 frekvenčního měniče a ze sítě. Změřte izolační
odpor síťového kabelu mezi každou fází vodiče, jako i mezi každou fází a ochranným
uzemňovacím vodičem.

Izolační odpor musí být >1 MΩ.

3. Kontrola izolačního stavu motoru

Odpojte kabel od motoru a otevřete můstkové spojení ve svorkovnici motoru. Změřte
izolační odpor každého motorového vinutí. Měřící napětí musí být aspoň takové jako je
jmenovité napětí motoru, ale nesmí přesáhnout 1000 V. Izolační odpor musí být >1 MΩ.

6

Tel.: [phone] • Fax: [phone]

KABELÁŽ A PŘIPOJENÍ VACON • 43

6.2 Řídicí jednotka

6.2.1 MF2 a MF3

Řídicí jednotka frekvenčního měniče Vacon NXL je integrovaná spolu s výkonovou jednotkou
a skládá se z řídicí desky a jedné přídavné karty, připojené na slot řídicí desky.

6.2.2 MF4 – MF6

Měniče ve velikostech MF4-MF6 (řídicí deska NXL verze JA, L nebo novější) obsahují dva sloty
pro přídavné karty SLOT D a SLOT E (viz. Obr. 6-21.). Verze software NXL00005V250 nebo
novější podporuje hardware se dvěma sloty pro přídavné karty. Může být použit i starší verze
software, ale ten nebude podporovat hardware se dvěma sloty.

Slot E: I/O ka rty, kar ty prů m. zbě r nic, rozš iřující k arty

Slot D: Kar ty prům . z běrnic

E

D

Obr. 6-21. Sloty D a E pro přídavné karty ve velikostech MF4 – MF6

6.2.2.1 Použitelné přídavné karty ve velikostech MF4 – MF6:

V následující tabulce můžete najít použitelné přídavné karty ve dvou slotech frekvenčních
měničů NXL, velikosti MF4 – MF6:

SLOT D C2 C3 C4 C6 C7 C8 CI CJ
SLOT E AA AI B1 B2 B4 B5 B9 C2 C3 C4 C6 C7 C8 CI CJ

Jestliže jsou používané dvě přídavné karty, potom ve slotu E musí být jedna z karet OPT-AI
nebo OPT-AA. Není možné použití dvou OPT-B_ nebo OPT-C_ karet. Taktéž není dovolená

kombinace OPT-B_ a OPT-C_ karet.

Popis přídavných karet OPT-AA a OPT-AI najdete v kapitole 10 a 11.

24hodinová podpora: [phone] • E-mail: [e-mail]

6

44 • VACON KABELÁŽ A PŘIPOJENÍ

6.2.3 Řídicí signály

Základní řídicí signály jsou zobrazené v kapitole 6.2.4.

Přednastavená konfigurace I/O multifunkčního aplikačního softwaru NXL je uvedená níže a
v kapitole 2 příručky multifunkčního aplikačního softwaru.

910111819A B

30

21 22 23

12345678

nxlk13.fh8

Obr. 6-22. Řídicí signály, MF2 – MF3

910111819A B

12345678

30

21 22 23

6

nxlk49.fh8

Obr. 6-23. Řídicí signály, MF4 – MF6

Tel.: [phone] • Fax: [phone]

KABELÁŽ A PŘIPOJENÍ VACON • 45

A

6.2.4 Řídicí I/O

Potenciometr
reference 1-10 kΩ

mA

Svorka Signál Popis

1 +10 V
2 AI1+
3 AI1- Zem I/O Zem pro reference a ovládání

4 AI2+
5 AI2-/GND

6 +24 V

7 GND Zem I/O Zem pro reference a ovládání

8 DIN1

9 DIN2

10 DIN3

11 GND Zem I/O Zem pro reference a ovládání
18 AO1+

19 AO1-

A RS 485 Sériová sběrnice Diferenciální přijímač/vysílač
B RS 485 Sériová sběrnice Diferenciální přijímač/vysílač

30 +24 V

Referenční napětí Napětí pro potenciometr a pod.

ref

Analogový vstup, rozsah
napětí 0–10 V DC.

Analogový vstup,
proudový rozsah 0–
20 mA
Výstupní pomocné
napětí

Start dopředu
(programovatelný)
Start dozadu
(programovatelný)
Výběr přednast. rychl. 1
(programovatelný)

Analogový výstup,
Výstupní frekvence

Vstup externího
napájecího napětí 24 V

Napěťový vstup reference frekvence

Proudový vstup reference frekvence

Napětí pro spínače a pod., max 0,1 A

Kontakt zapnutý = start dopředu

Kontakt zapnutý = start dozadu

Kontakt zapnutý = přednast. rychlost 1

Programovatelný
Rozsah 0–20 mA/R

Záloha napájení řídicí části

, max. 500 Ω

L

21 RO1
22 RO1
23 RO1

Reléový výstup 1

PORUCH

Programovatelný

Tab. 6-7. Přednastavená konfigurace I/O multifunkčního aplikačního
softwaru NXL

Svorka Signál Popis
1 +10 V
2 AI1+

nebo

DIN 4

3 AI1- Zem I/O Zem pro reference a řízení
4 AI2+
5 AI2-

/GND

6 + 24 V Výstupní pomocné napětí Napětí pro spínače a pod., max 0,1 A
7 GND Zem I/O Zem pro reference a řízení

Referenční napětí Napětí pro potenciometr a pod.

ref

Analogový vstup, rozsah
napětí 0–10 V DC

Analogový vstup, rozsah
napětí 0–10 V DC nebo
proudový rozsah
0–20 mA

Napěťový vstup reference frekvence
(MF2-3)
Napěťový/proudový vstup reference
frekvence
(MF4-MF6)

Může být naprogramovaný jako
DIN4

Napěťový nebo proudový vstup
reference frekvence

Tab. 6-8. Konfigurace AI1, kdy je naprogramovaný jako DIN4

24hodinová podpora: [phone] • E-mail: [e-mail]

6

46 • VACON KABELÁŽ A PŘIPOJENÍ

6.2.5 Signály řídicích svorek

Svorka Signál Technický popis

1 +10 Vref Referenční napětí Maximální proud 10 mA
2 AI1+ Analogový vstup,

napěťový

(MF4 a větší: napěťový nebo
proudový)

3 AI1– Analogový vstup - Diferenciální vstup není spojený se zemí;

4 AI2+ Analogový vstup,

napěťový nebo proudový

5 AI2– Analogový vstup - Diferenciální vstup;

6 24 Vout 24 V pomocné výstupní

napětí

7 GND I/O zem Zem pro referenční a řídicí signály
8 DIN1 Digitální vstup 1

9 DIN2 Digitální vstup 2
10 DIN3 Digitální vstup 3
11 GND I/O zem Zem pro referenční a řídicí signály
18 AO1+ Analog. signál (+ výstup)
19 AO1–/GND Analog. signál -

A RS 485 Sériová sběrnice Diferenciální přijímač/vysílač, impedance

B RS 485 Sériová sběrnice Diferenciální přijímač/vysílač, impedance

30 +24 V Vstup pomocného napětí

24 V

21 RO1/1

Reléový výstup 1

22 RO1/2

23 RO1/3

MF2-MF3: Napěťový vstup
MF4-MF6 Výběr V nebo mA s propojkami X8
(viz. str. 47):
Přednastavené: 0– +10 V (Ri = 200 kΩ)

0– 20 mA (Ri = 250 Ω)

Umožňuje ±20 V diferenciální napěťový režim
vůči GND
Výběr V nebo mA s propojkami X4(MF2-MF3)
a X13 (MF4-MF6)
Přednastavené: 0– 20 mA (Ri = 250 Ω)

0– +10 V (Ri = 200 kΩ)

Umožňuje ±20 V diferenciální napěťový režim
vůči GND
±10 %, maximální proud 100 mA

= min. 5 kΩ

R

i

Rozsah výstupního signálu:
Proudový 0(4)–20 mA, R

max 500 Ω

L

sběrn. 120 Ω

sběrn. 120 Ω
Záloha napájení řídicí části

Kapacita spínání: 24 VDC / 8 A
250 VAC / 8 A
125 VDC / 0,4 A
Výstupní svorky relé jsou galvanicky oddělené
od I/O země.

Tab. 6-9. Řídicí signály I/O svorek

6

Tel.: [phone] • Fax: [phone]

KABELÁŽ A PŘIPOJENÍ VACON • 47

6.2.5.1 Výběr funkcí propojkami na základní kartě Vacon NXL

Uživatel si může přizpůsobit frekvenční měnič svým požadavkům, výběrem poloh propojek na
základní karty NXL. Polohy propojek určují typ analogového vstupu (svorka #2) a zda se používá
ukončovací rezistor RS485.

Následující obrázky zobrazují výběr propojek na NXL frekvenčním měniči:

Prop ojk y X 4 v MF 2 Prop ojk y X 4 v MF 3

Nastavení

analogového vstupu

Nastavení

ukončovacích

rezistorů

Proudový vstup; 0...20 m A

Ukončov ací r ezis to r R S 4 85 n ení p oužit

Nastavení

analogového vstupu

Nastavení

ukončovacích

rezistorů

Napěťový vstup; 0...1 0 V

Ukončovací rezistor RS 485 je použit

= továrnínastavení

Proudový vstup; 0...20 m A

Napěťový vstup; 0...10 V

Propojky X7 v MF3

Ukončovacírezistor RS485je použit

Ukončovací rezistor RS 485 není použit

nxl k15.f h11

Obr. 6-24. Výběr propojkami na Vacon NXL, MF2 a MF3

(AI1 napevno napěťový vstup, typ AI2 lze měnit propojkou X4)

24hodinová podpora: [phone] • E-mail: [e-mail]

6

48 • VACON KABELÁŽ A PŘIPOJENÍ

Propojky X8

režim AI1

Proudový vstup; 0...20 m A

Nap ěťový vstu p; 0... 10 V

Ukončovací rezistor RS 485 je použit

Ukončovací rezistor RS 485 není použit

Propojky X9:

Propojky X13

režim AI2

Proudový vstup; 0...20 m A

Napěťový vstup; 0...10 V

Napěťový vstup; 0...10 V

(diferen ciál ní)

= tovární nastavení

Obr. 6-25. Výběr propojkami na Vacon NXL, MF4 – MF6

(konfigurovatelné oba vstupy AI1 i AI2)

Zkontrolujte správné polohy propojek. Při spuštění motoru
s rozdílným nastavením propojek a příslušných parametrů pro

!

VAROVÁNÍ

!

POZNÁMKA

analogové vstupy sice nepoškodíte frekvenční měnič, ale
můžete poškodit motor.

Jestliže změníte typ AI signálu, nezapomeňte taktéž
změnit odpovídající parametry (S6.9.1, 6.9.2) v
systémovém menu.

nxlk54.fh11

6

Tel.: [phone] • Fax: [phone]

KABELÁŽ A PŘIPOJENÍ VACON • 49

Propojky X4

Propojky X4

Propojky X7

Obr. 6-26. Umístění skupiny propojek na MF2 (vlevo) a MF3 (vpravo)

X8

X13

X9

Obr. 6-27.Umístění skupiny propojek na řídicí kartě MF4 – MF6

24hodinová podpora: [phone] • E-mail: [e-mail]

6

50 • VACON KABELÁŽ A PŘIPOJENÍ

6.2.6 Připojení motorového termistoru (PTC)

Existují tři způsoby připojení PTC termistorů na Vacon NXL:

1. Připojení na přídavnou kartu OPT-AI. (doporučený způsob)

Vacon NXL vybavený OPT-AI kartou splňuje požadavky IEC 664, jestliže je motorový
termistor izolovaný (= efektivní dvojitá izolace)

2. Připojení na přídavnou kartu OPT-B2.

Vacon NXL vybavený OPT-B2 kartou splňuje požadavky IEC 664, jestliže je motorový
termistor izolovaný (= efektivní dvojitá izolace)

2. Připojení na digitální vstup (DIN3) NXL.

Číslicový vstup DIN3 je galvanicky spojený s ostatními I/O na NXL.

Je to hlavní důvod, proč je na splnění IEC 664 nevyhnutná zesílená, nebo dvojitá izolace
termistoru umístěného mimo frekvenční měnič (přímo na motoru nebo mezi motorem a
frekvenčním měničem).

+24 V (svor ka 6)

Externí rezistor
4,7 kΩ...5,6 kΩ

DIN3 (svorka 10, par. 2.1.18 = 14)

Externí PTC rezistor

GND (svorka 11)

Obr. 6-28. Připojení motorového termistoru (PTC)

Poznámka! NXL vyhlásí poruchu, jestliže impedance PTC přesáhne 4,7 kΩ.

nxlk60

6

Na připojení motorového termistoru doporučujeme použít kartu OPT-AI/OPT-B2.

Jestliže se motorový termistor připojí na DIN3, musí být dodržené výše uvedené

pokyny, jinak může zapojení znamenat zvýšené bezpečnostní riziko.

Tel.: [phone] • Fax: [phone]

OVLÁDACÍ PANEL VACON • 51

7. OVLÁDACÍ PANEL

Ovládací panel je článkem mezi frekvenčním měničem Vacon a uživatelem. Ovládací panel
frekvenčního měniče Vacon NXL obsahuje sedmi-segmentový displej se sedmi indikátory stavu

provozu (RUN - běží,
FAULT - porucha) a třemi indikátory způsobu ovládání (I/O term - svorkovnice, Keypad - panel,
Bus/Comm - sběrnice).
Informace jako číslo v menu, zobrazená hodnota a číselné informace jsou reprezentované
číslicemi.

Frekvenční měnič je možné ovládat pomocí sedmi tlačítek ovládacího panelu. Tyto tlačítka kromě
toho slouží i pro účely nastavování parametrů a monitorování hodnot.

Ovládací panel je odnímatelný a galvanicky oddělený od potenciálu napájení

7.1 Signalizace na ovládacím panelu

- dozadu, dopředu, READY - připravený, STOP, ALARM - varování,

Obr. 7-1. Ovládací panel Vacon NXL a signalizace stavů měniče

7.1.1 Signalizace stavu měniče

Signalizace stavu měniče informuje uživatele o stavu, ve kterém se nachází měnič a motor.

1

2

3

4

5

6

RUN = Chod – svítí, pokud motor běží; bliká v případě jestliže byl zadaný

příkaz na zastavení, avšak frekvence stále klesá po rampě.

,

= Signalizuje směr otáčení motoru.

STOP = Stop - motor neběží.

READY = Připraven - svítí, jestliže je měnič pod napětím. V případě poruchy

tento symbol nesvítí.

ALARM = Alarm - signalizuje, že měnič běží za určitými definovanými hranicemi,

je vygenerované varování.

FAULT = Porucha - signalizuje, že nastaly nebezpečné provozní podmínky, kvůli

kterým byl měnič zastaven.

24hodinová podpora: [phone] • E-mail: [e-mail]

7

52 • VACON OVLÁDACÍ PANEL

7.1.2 Signalizace způsobu ovládání

Symboly I/O term, Keypad a Bus/Comm (viz. kapitola 7.4.3.1) signalizují vybraný způsob
ovládání přes menu K3 – ovládání panelem (viz. kapitola 7.4.3).

I/O term = měnič je řízen přes I/O svorky; tj. například signály start/stop jsou

a

zadávané přes digitální vstupy a požadované hodnoty přes analogové
vstupy.

Keypad = měnič je řízen z klávesnice čelního panelu: start a stop motoru se

b

zadává klávesnicí jako i požadovaná frekvence.

Bus/Comm = měnič je řízen přes průmyslovou komunikační sběrnici.

c

7.1.3 Zobrazení číslic

Zobrazené číslice poskytují uživateli informaci o jeho aktuální pozici ve struktuře menu, hodnoty
parametrů jako i informace týkající se provozu měniče.

7

Tel.: [phone] • Fax: [phone]

OVLÁDACÍ PANEL VACON • 53

7.2 Klávesnice

Ovládací panel měniče NXL obsahuje 7 tlačítek, které se využívají na ovládání frekvenčního
měniče (a motoru) a nastavování parametrů.

Obr. 7-2. Klávesnice ovládacího panelu

7.2.1 Popis tlačítek klávesnice

ENTER
reset = Toto tlačítko má dvě funkce.

ENTER = Slouží na:

1) potvrzení výběru

2) vymazání historie poruch (podržení 2..3s)

reset = Tímto tlačítkem se vyresetuje aktivní porucha.
Poznámka! Po resetovaní poruchy může dojít k okamžitému spuštění

motoru.

= Tlačítko prohledávání nahoru:

+

Pohyb v hlavním menu a ostatních podmenu směrem nahoru.
Zvyšování hodnoty v režimu editování hodnoty parametru.

–

= Tlačítko prohledávání dolů:
Pohyb v hlavním menu a ostatních podmenu směrem dolů.
Snižování hodnoty v režimu editování hodnoty parametru.

= Šipka vlevo:



Přesun do vyšší (nazpět) úrovně menu.
Posun na vyšší řád při editování hodnoty parametru.
Opuštění editačního režimu.
Návrat do hlavního menu (podržení 2 ... 3 s).

= Šipka vpravo:



Přesun do nižší (dále, vpřed) úrovně menu.
Posun na nižší řád při editování hodnoty parametru.
Vstup do režimu editování hodnoty parametru.

24hodinová podpora: [phone] • E-mail: [e-mail]

7

54 • VACON OVLÁDACÍ PANEL

= Tlačítko start.

start

Stisknutím tohoto tlačítka se spustí motor, jestliže je ovládací panel

aktivní způsob ovládání, viz. kapitola 7.4.3.1.

= Tlačítko stop.

stop

Stisknutím tohoto tlačítka se motor vypne (jestliže to není je zakázané

parametrem P3.4).

Tlačítko stop též slouží na aktivování průvodce spuštěním (viz. níže)

7.3 Průvodce spuštěním

Vacon NXL má zabudovaného průvodce spuštěním, který zrychluje naprogramování pohonu.
Průvodce vám pomůže vybrat si mezi čtyřmi různými provozními režimy: standardní (Standard),
ventilátor (Fan), čerpadlo (Pump), a zvýšená dynamika (High performance). Každý režim má
automatické nastavení parametrů optimalizované pro daný režim. Průvodce se aktivuje
stisknutím Tlačítka Stop na 5 sekund, kdy je měnič v režimu stop. Postup je znázorněný na
obrázku dole:

PRŮVODCE SPUŠTĚNÍM

START

+

-

ENTER
reset

Pro aktivaci

1234567

stiskněte na 5s
(v režimu stop)

Vyberte
režim, viz.
tabulka

= Stisk tlačítka

REŽIM n

+

+

-

ENTER
reset

-

Vybrat Nastavit

n (ot/min)

(ot/min) Ukončeno

n

rpm A

+

-

ENTER
reset

Přijmout Přijmout

I (A)

n

+

-

Nastavit
I (A)

ENTER
reset

M

0=

Standard

Ventilá tor

Čerpadlo

Zvýšená
dynamika

0Hz50Hz3s3sI *1,5

20Hz50Hz20s20sI *1,1

20Hz50Hz5s5sI *1,1

0Hz50Hz1s1sI *1,8

0=

400V50

H

400V50

H

400V50

H

400V50

H

0=
po

Hz

rampě

0=
po

Hz

rampě

0=
po

Hz

rampě

0=
po

Hz

rampě

volný

doběh

0=

volný

doběh

1=
po

rampě

0=

volný

doběh

nevyužit.

0=

nevyužit.

0=

nevyužit.

1=
aut. záb.
moment

0=

AI1

0-10V

0=

AI1

0-10V

0=

AI1

0-10V

0=

AI1

0-10V

0=

vypn.0=lineární

0=

vypn.0=lineární

0=

vypn.0=lineární

0=

vypn.2=programo-

vatelná

Poznámka! Průvodce nastaví

ostatní parametry do továrních
(přednastavených) hodnot.

+

ENTER

-

reset

Obr. 7-3. Průvodce spuštěním NXL

Poznámka! Podrobný popis parametrů najdete v příručce multifunkčního softwaru pro NXL.

7

Tel.: [phone] • Fax: [phone]

OVLÁDACÍ PANEL VACON • 55

7.4 Pohyb v ovládacím panelu

Údaje jsou na ovládacím panelu uspořádané do vícero menu a podmenu. Menu se používá na
zobrazování a změnu měřených a řídicích signálů, nastavování parametrů (kapitola 7.4.2),
žádaných hodnot (kapitola 7.4.3) a zobrazování varování a poruch (kapitola 7.4.4).

Místo

První úroveň menu tzv. hlavní menu se skládá z menu M1 až E7. Uživatel se může v hlavním
menu pohybovat šipkami nahoru a dolů. Do podmenu se vstupuje šipkou doprava. Zpět do vyšší
úrovně menu se uživatel dostane šipkou doleva. Jestliže existuje ještě další podmenu poslední
číslice na displeji bliká, můžete do něho vstoupit stisknutím šipky doprava.

Na obrázku na straně 56 je zobrazené schéma navigace na ovládacím panelu. Menu M1 je
umístěné v levém dolním rohu. Odsud budete moci přejít do požadovaného menu využitím
tlačítek menu a prohledávání.

Detailnější popis jednotlivých menu je uvedený dále v této kapitole.

24hodinová podpora: [phone] • E-mail: [e-mail]

7

56 • VACON OVLÁDACÍ PANEL

Přídavné

karty

Systémové

menu

Historie

poruch

Aktivní

poruchy

Řídicí

menu

STOP

STOP

STOP

STOP

STOP

READY

I/O term

READY

I/O term

READY

term

I/O

READY

term

I/O

READY

I/O term

STOP

STOP

STOP

STOP

STOP

READY

I/O term

READY

term

I/O

READY

term

I/O

READY

I/O term

READY

term

I/O

STOP

STOP

STOP

STOP

READY

I/O term

READY

term

I/O

READY

I/O term

READY

term

I/O

Výběr

reset

Stiskněte pro vynulování

enter

enter

Výber

Změna

hodnoty

STOP

I/O

READY

term

STOP

I/O

READY

term

Parametry

STOP

I/O

READY

term

STOP

READY

I/O term

Monitor

Obr. 7-4. Diagram navigace v menu ovládacího panelu

STOP

STOP

READY

I/O

READY

I/O term

Hz

term

enter

Výběr

Bez editace!

Změna

hodnoty

7

Tel.: [phone] • Fax: [phone]

OVLÁDACÍ PANEL VACON • 57

Funkce menu

Kód Menu Min Max Výběr

M1

P2

K3

F4

H5

S6

E7

Tab. 7-1. Funkce hlavního menu

Monitorování V1.1 V1.24

Parametry P2.1 P2.10

Řídicí menu panelu P3.1 P3.6

Aktivní poruchy

Historie poruch

Systémové menu S6.3 S6.10

Přídavné karty E7.1 E7.2

Zobrazuje aktivní poruchy a

Zobrazuje seznam poruch

Viz. kapitola 7.4.1

P2.1 = Základní parametry
P2.2 = Vstupní signály
P2.3 = Výstupní signály
P2.4 = Řízení pohonu
P2.5 = Zakázané frekvence
P2.6 = Řízení motoru
P2.7 = Ochrany
P2.8 = Automatický restart
P2.9 = PID řízení
P2.10= Reg. čerpad.

a ventilátor.

Viz. Podrobnější výpis
parametrů najdete v
příručce multifunkčního
aplikačního softwaru pro
NXL

P3.1 = Výběr způsobu

ovládání
R3.2 = Reference z panelu
P3.3 = Směr z panelu
P3.4 = Aktivace tlačítka STOP
P3.5 = Reference PID 1
P3.6 = Reference PID 2

jejich typ

z historie
S6.3 = Kopírování parametrů
S6.5 = Bezpečnost
S6.6 = Nastavení panelu
S6.7 = Nastavení hardware
S6.8 = Systémové informace
S6.9 = Režimy AI
S6.10 = Parametry

komunikační sběrnice

Parametry jsou popsané
v kapitole 7.4.6

E7.1 = Slot D
E7.2 = Slot E

24hodinová podpora: [phone] • E-mail: [e-mail]

7

58 • VACON OVLÁDACÍ PANEL

7.4.1 Menu monitorování (M1)

Do menu monitorování je možné vstoupit stisknutím šipky doprava, když je na displeji
zobrazený kód hlavního menu M1. Způsob listování v monitorovaných veličinách je zobrazený na
Obr. 7-5.
Monitorované signály jsou označované symbolem V#.# a jejich seznam je v Tab. 7-2. Hodnoty
se aktualizují každých 0,3 s.

Toto menu slouží jen pro kontrolu hodnot a signálů. Hodnoty zde není možné měnit. Pro změnu
nastavení hodnot parametrů viz. kapitola 7.4.2.

Obr. 7-5. Menu monitorování

7

Tel.: [phone] • Fax: [phone]

OVLÁDACÍ PANEL VACON • 59

Kód Název signálu Jedn. ID Popis

V1.1 Výstupní frekvence Hz 1 Výstupní frekvence na motor

V1.2

V1.3 Otáčky motoru ot/min 2 Vypočítané otáčky motoru
V1.4 Proud motoru A 3 Měřený proud motoru
V1.5 Moment motoru % 4
V1.6 Výkon motoru % 5
V1.7 Napětí motoru V 6 Vypočítané napětí motoru

V1.8

V1.9 Teplota měniče ºC 8 Teplota chladiče, měřeno na chladiči měniče
V1.10 Analogový vstup 1 13 AI1
V1.11 Analogový vstup 2 14 AI2

V1.12

V1.13

V1.14

V1.15 DIN1, DIN2, DIN3 15 Stav digitálních vstupů

Reference
frekvence

Napětí s.s.
meziobvodu

Proudový analogový
výstup 1

Proudový analogový
výstup 1, přídavná
karta

Proudový analogový
výstup 2, přídavná
karta

Hz 25 Požadovaná hodnota frekvence

Vypočítaný okamžitý moment / jmen.
Vypočítaný okamžitý výkon / jmen. výkon

V 7 Měřené napětí DC (ss.) meziobvodu

mA 26 AO1

mA 31

mA 32

V1.16 DIE1, DIE2, DIE3 33 Přídavná I/O karta: Stav digitálních vstupů
V1.17 RO1 34 Stav reléového výstupu RO1
V1.18 ROE1, ROE2, ROE3 35
V1.19 DOE 1 36 Přídavná I/O karta: stav digitál. výstupu 1
V1.20 Reference PID % 20 V procentech z maxima procesní veličiny
V1.21 Zpětná vazba PID % 21 V procentech z maxima zpětné vazby
V1.22 Odchylka PID % 22 V procentech z maxima odchylky
V1.23 Výstup PID % 23 V procentech z maxima výstupu regulátoru

V1.24

V1.25 Režim (Mode) 66

V1.26 Teplota motoru % 9

Výstupy střídání
1,2,3

30

Přídavná I/O karta: stavy reléových

Využitelné jen při kaskádní regulaci
čerpadel/ventilátorů

Udává aktuální nastavení vybranou
Průvodcem spuštění:
0 – žádný (přednastaveno)
1 – standardní
2 – ventilátor
3 – čerpadlo
4 – zvýšená dynamika

Vypočítaná teplota motoru v procentech
jmenovité provozní teploty, hodnota 1000
je rovna 100,0 % jmenovité teploty
motoru.

Tab. 7-2. Seznam monitorovaných signálů

24hodinová podpora: [phone] • E-mail: [e-mail]

7

60 • VACON OVLÁDACÍ PANEL

7.4.2 Menu parametrů (P2)

Parametry představují způsob zápisu příkazů uživatelů do frekvenčního měniče. Hodnoty
parametrů je možné editovat po vstupu do menu parametrů z hlavního menu, jestliže je na
displeji zobrazená indikace pozice P2. Postup editování hodnoty je znázorněný na Obr. 7-6.

Na přesun do menu skupiny parametrů (G#) jedenkrát stiskněte tlačítko menu vpravo. Pomocí

tlačítek prohledávání vyhledejte žádanou skupinu parametrů a znovu stiskněte tlačítko menu
vpravo, abyste se dostali do skupiny a jejich parametrů. Na vyhledání parametru (P#), který

chcete editovat použijte tlačítka prohledávání. Stisknutím tlačítka menu vpravo se dostanete do
editovacího režimu. Na znamení toho začne hodnota parametru blikat. Hodnotu můžete teď
změnit dvěma různými způsoby:

1 Nastavte novou požadovanou hodnotu tlačítky prohledávání

a potvrďte změnu tlačítkem Enter. V důsledku toho přestane hodnota blikat a v poli
hodnoty je zobrazená nová hodnota.

2 Stiskněte tlačítko menu vpravo ještě jednou. Teď budete moci editovat jednotlivé číslice

hodnoty. Tento způsob editace může být výhodný, jestliže je potřebné výrazně změnit
hodnotu. Změnu potvrďte tlačítkem Enter.

Hodnota parametru se změní až po stisknutí tlačítka Enter. Stisknutím tlačítka menu vlevo
se vrátíte do předcházejícího menu bez změny hodnoty parametru.

Jestliže je pohon ve stavu RUN, některé parametry jsou uzamčené, tj. není možné je editovat.
Pro editování těchto parametrů je nutné, aby byl motor zastavený.
Hodnoty parametrů je možné uzamknout i pomocí funkce v menu S6 (viz kapitola 7.4.6.2).

Do hlavního menu se můžete kdykoliv vrátit stisknutím tlačítka menu vlevo na 1 - 2 sekundy.

Základní parametry jsou vypsané v kapitole 8.3. Kompletní seznam parametrů a jejich popis se
nachází v Př

Z posledního parametru skupiny parametrů se můžete přesunout přímo na první parametr této
skupiny, jestliže stlačíte tlačítko prohledávání nahoru.

íručce multifunkčního aplikačního softwaru pro NXL.

(šipka nahoru nebo šipka dolu)

7

Tel.: [phone] • Fax: [phone]

OVLÁDACÍ PANEL VACON • 61

READY

STOP

STOP

I/O

term

READY

I/O term

Obr. 7-6. Postup změny hodnoty parametru

STOP

STOP

STOP

READY

I/O term

READY

I/O

term

READY

I/O term

STOP

STOP

READY

I/O

term

READY

I/O term

HzHzHz

enter

nxlk17.fh8

24hodinová podpora: [phone] • E-mail: [e-mail]

7

62 • VACON OVLÁDACÍ PANEL

7.4.3 Řídicí menu panelu (K3)

V řídicím menu panelu si můžete zvolit způsob ovládání, editovat žádanou hodnotu frekvence a
měnit směr otáčení motoru. Na úroveň tohoto podmenu se dostanete tlačítkem menu vpravo.

Parametry v menu K3 Možnosti

1 = I/O svorkovnice

P3.1 = Způsob ovládání

2 = Panel
3 = Komunikační sběrnice

R3.2 = Reference z panelu

P3.3 = Směr z panelu

P3.4 = Aktivace tlačítka Stop

0 = Dopředu
1 = Dozadu

0 = Omezená funkce Stop
1 = Tlačítko Stop vždy aktivní

P3.5 = Reference PID 1
P3.6 = Reference PID 2

7.4.3.1 Výběr způsobu ovládání

Existují tři různé způsoby ovládání frekvenčního měniče. Pro každý způsob ovládání se na
alfanumerickém displeji zobrazí jiný symbol:

Způsob ovládání Symbol

I/O svorkovnice I/O term

Ovládací panel Keypad
Komunikační

sběrnice

Bus/Comm

Způsob ovládání změníte po vstupu do editovacího režimu tlačítkem menu vpravo. Pomocí

tlačítek prohledávání je potom možné přecházet přes výše uvedené volby. Žádaný způsob

ovládání vyberte tlačítkem Enter. Viz. následující schéma a kapitola 7.4.3 výše.

7

I/O

I/O

READY

term

READY

term

STOP

STOP

Obr. 7-7. Výběr způsobu ovládání

STOP

STOP

I/O

I/O

READY

term

READY

term

STOP

enter

I/O

READY

term

Tel.: [phone] • Fax: [phone]

OVLÁDACÍ PANEL VACON • 63

7.4.3.2 Žádaná hodnota z panelu

Podmenu panelu pro žádanou hodnotu (R3.2) zobrazuje a umožňuje operátorovi editovat
žádanou hodnotu frekvence (referenci frekvence). Změny se uplatní ihned. Avšak tato žádaná

hodnota neovlivní rychlost otáčení motoru, nebude-li panel zvolen jako aktivní způsob
ovládání.
POZNÁMKA: Maximální rozdíl mezi výstupní frekvencí a žádanou hodnotou z panelu je 6 Hz.

Software automaticky monitoruje frekvenční zadání z panelu.

Postup při editování žádané hodnoty je znázorněný na Obr. 7-6 (stisknutí tlačítka enter není
nutné).

7.4.3.3 Směr otáčení z panelu

Podmenu panelu pro směr otáčení zobrazuje a operátorovi umožňuje měnit směr otáčení
motoru. Toto nastavení však neovlivní směr otáčení motoru, jestliže panel není zvolený
jako způsob ovládání.
Postup jak změnit směr otáčení je znázorněný na Obr. 7-7.

7.4.3.4 Aktivace tlačítka Stop

V továrním nastavení se stisknutím tlačítka Stop vždy zastaví motor, bez ohledu na zvolený
způsob ovládání. Tuto funkci můžete zablokovat tak, že nastavíte parametr 3.4 na hodnotu 0.
Jestliže je hodnota tohoto parametru 0, tlačítko Stop zastaví motor jen jestliže je panel
vybraný jako způsob ovládání.

Postup jak změnit hodnotu tohoto parametru je znázorněný na Obr. 7-7.

24hodinová podpora: [phone] • E-mail: [e-mail]

7

64 • VACON OVLÁDACÍ PANEL

7.4.4 Menu aktivních poruch (F4)

Do menu aktivních poruch je možné se dostat z hlavního menu po stisknutí tlačítka menu

vpravo, přičemž na displeji panelu je zobrazená pozice F4.

V paměti aktivních poruch může být uloženo maximálně 5 poruch v pořadí jejich výskytu. Displej
je možné nulovat tlačítkem reset a na displeji bude ten samý stav, jaký byl před zastavením při
poruše. Porucha zůstane aktivní, až pokud není nulovaná tlačítkem reset, nebo signálem reset z
I/O svorky.

Poznámka! Před resetováním poruchy deaktivujte signál start, aby se předešlo nechtěnému
startu pohonu.

Normální stav,
Žádné poruchy:

7.4.4.1 Typy poruch

Ve frekvenčním měniči typu NXL se vyskytují dva typy poruch. Tyto typy se navzájem odlišují
následným chováním pohonu, viz. Tab. 7-3.

STOP

Obr. 7-8. Zobrazení poruchy

READ Y

I/O

term

STOP

READY

I/O

te rm

STOP

READY

I/O

n xlk19. fh8

te rm

Symbol typu

Význam

poruchy

A

(Alarm - varování)

Tento typ poruchy signalizuje neobvyklé podmínky
provozu. Nezpůsobí vypnutí pohonu, ani nevyžaduje
žádný speciální zásah. Porucha typu A je zobrazena po
dobu 30 sekund.

F

(Porucha)

Porucha typu F je druhem poruchy, který způsobí
vypnutí pohonu. Na restartování pohonu je nutné
vykonat jisté kroky – je nutné odstranit poruchu,
vyresetovat a restartovat měnič.

Tab. 7-3. Typy poruch

7

Tel.: [phone] • Fax: [phone]

OVLÁDACÍ PANEL VACON • 65

7.4.4.2 Kódy poruch

Kódy poruch, jejich příčiny a náprava jsou uvedené v tabulce dole. Poruchy uvedené na tmavším
pozadí jsou pouze poruchy typu A. Poruchy v blocích s bílým písmem na černém pozadí
reprezentují poruchy, při které můžete ve vaší aplikaci naprogramovat různé reakce, viz.
skupina parametrů Ochrany (Protections).
Poznámka! Jestliže budete kontaktovat prodejce, nebo výrobní závod kvůli poruše,
nezapomeňte, prosím, opsat všechny texty a kódy z displeje panelu.

Kód

poruchy

1 Nadproud Frekvenční měnič zaznamenal příliš

2 Přepětí Napětí DC meziobvodu přesáhlo

3 Zemní zkrat Měření proudu zjistilo, že součet

8 Systémová

9 Podpětí Napětí DC meziobvodu je nižší než

11 Kontrola

12 Kontrola

13 Nízká teplota

14 Přehřátí

15 Zablokovaný

Porucha Možná příčina Opatření pro nápravu

porucha

výstupních
fází

brzdného
střídače

frekv. měniče

frekvenčního
měniče

motor (stall)

velký proud (>4*I
kabelu:

− náhlé a výrazné zvýšení zátěže

− zkrat v motorovém kabelu

− nevhodný motor

omezení definované v Tab. 4-3.

− příliš krátký čas doběh. rampy

− přepěťové špičky v napájení

proudů ve fázích motoru není nulový.

− porucha izolace v kabelech, nebo
v motoru

- porucha součástky

- nesprávná činnost

jsou napěťové limity definované v
Tab. 4-3.

− nejpravděpodobnější příčina:

příliš nízké napájecí napětí

− vnitřní porucha frekvenčního
měniče

Měření proudu zaznamenalo, že
jednou fází motoru neteče proud.

− není nainstalovaný brzdný

rezistor

− brzdný rezistor je poškozený

− porucha brzdného střídače

Teplota chladiče je nižší než –10 °C

Teplota chladiče je vyšší než 90 °C.

Jestliže teplota chladiče přesáhne
85 °C, je signalizované varování o
přehřátí.

Výpadek na přetížení.

) v motorovém

n

Zkontrolujte zátěž.
Zkontrolujte motor.
Zkontrolujte kabely.

Prodlužte čas doběhu. Použijte
brzdný střídač nebo brzdný rezistor
(jsou k dispozici jako doplňková
výbava).

Zkontrolujte motorové kabely a
motor.

Resetujte poruchu a restartujte
měnič.
Jestliže se porucha vyskytne znovu,
kontaktujte vašeho místního
prodejce.

V případě dočasného výpadku
napájecího napětí vynulujte poruchu
a restartujte frekvenční měnič.
Zkontrolujte napájecí napětí.
Jestliže má patřičnou hodnotu,
nastala vnitřní porucha. Kontaktujte
vašeho lokálního prodejce.

Zkontrolujte motorový kabel a
motor.

Zkontrolujte brzdný rezistor. Jestliže
je rezistor v pořádku, potom je
poškozený střídač. Kontaktujte
vašeho lokálního prodejce.

Zkontrolujte správné množství a
proudění chladícího vzduchu.
Zkontrolujte, zda chladič není
zanesený prachem.
Zkontrolujte teplotu okolí.
Přesvědčte se, zda spínací frekvence
není příliš vysoká vzhledem k
teplotě okolí a zátěži motoru.

Zkontrolujte motor.

24hodinová podpora: [phone] • E-mail: [e-mail]

7

66 • VACON OVLÁDACÍ PANEL

16 Přehřátí

motoru

17 Odlehčení

motoru

22

24 Porucha čítače Hodnoty zobrazované na displeji jsou

25 Porucha

29 Teplota

34 Komunikace

35 Porucha

39 Zařízení

40 Neznámé

41 Teplota IGBT Tepelná ochrana IGBT mostu

42 Přehřátí

44 Vyměněné

45 Přidané

50 Analogový

51 Externí

52 Porucha

Kontrolní
součet
EEPROM

mikroprocesor
u nebo
watchdog

termistoru

po interní
sběrnici

aplikačního
softwaru

odstraněné

zařízení

brzdného
rezistoru

zařízení (jiný
typ)

zařízení (jiný
typ)

vstup
Iin<4 mA (při
rozsahu 4 až
20 mA)

porucha

komunikace
s panelem

Na základě tepelného modelu motoru
ve frekvenčním měniči, bylo zjištěné
přehřátí motoru. Motor je přetížený.

Nastala porucha odlehčení motoru.

Porucha uložení parametrů

− nesprávná činnost

− porucha součástky

nesprávné

− nesprávná činnost

− porucha součástky

Na vstupu pro termistor na přídavné
kartě bylo zjištěné zvýšení teploty
motoru

Interference z okolí nebo poškozený
hardware.

Zvolený aplikační software není
funkční.

Odstranění přídavné karty.
Odstranění původní řídicí části.
Neznámá přídavná karta nebo
komponent měniče.

frekvenčního měniče zaznamenala
krátkodobý vysoký nadproud.

Tepelná ochrana brzdného rezistoru
zaznamenala příliš náročné brzdění.

Byla vyměněná přídavná karta.
Přídavná karta má tovární nastavení

Byla přidaná přídavná karta. Resetujte

Proud na analogovém vstupu < 4 mA.

− řídicí kabel je poškozený
nebo odpojený

− porucha zdroje signálu

Porucha signalizovaná na digitálním
vstupu, který byl naprogramovaný
jako vstup externí poruchy.

Porucha spojení mezi ovládacím
panelem a frekvenčním měničem.

Snižte zatížení motoru.
Jestliže na motor není připojená
žádná zátěž, zkontrolujte parametry
tepelného modelu.

Kontaktujte vašeho lokálního
prodejce.

Vynulujte poruchu a restartujte
měnič.
Jestliže se porucha vyskytne znovu,
kontaktujte vašeho lokálního
prodejce.

Zkontrolujte chlazení a zatížení
motoru.
Zkontrolujte připojení termistoru
(Jestliže se vstup pro termistor na
přídavné kartě nepoužívá, musí být
vyzkratovaný)

Vynulujte poruchu a restartujte
měnič.
Jestliže se porucha vyskytne znovu,
kontaktujte vašeho lokálního
prodejce.

Kontaktujte vašeho lokálního
prodejce.

Resetujte

Kontaktujte vašeho lokálního
prodejce.

Zkontrolujte zatížení.
Zkontrolujte dimenzování motoru.

Nastavte delší dobu doběhu.
Použijte externí brzdný rezistor.

Resetujte

Zkontrolujte obvody proudové
smyčky.

Zkontrolujte nastavení parametrů
a zařízení, které signalizuje
poruchu. Zkontrolujte též připojení
tohoto zařízení.
Zkontrolujte připojení a případný
kabel panelu.

7

Tel.: [phone] • Fax: [phone]

OVLÁDACÍ PANEL VACON • 67

53 Porucha

komunikační
sběrnice

54 Porucha slotu Poškozená přídavná karta, nebo slot. Zkontrolujte kartu a slot.

55 Kontrola

měřené
hodnoty

Tab. 7-4. Kódy poruch

Přerušení spojení mezi Master a
přídavnou kartou Slave komunikační
sběrnice.

Měřená hodnota je nad nebo pod (v
závislosti od par. 2.7.22) limitem
kontroly měřené hodnoty (par.

2.7.23)

Zkontrolujte instalaci.
Jestliže je instalace správná,
kontaktujte nejbližšího prodejce
Vacon.

Kontaktujte nejbližšího prodejce
Vacon.

7.4.5 Menu historie poruch (H5)

Do menu historie poruch je možné vstoupit z hlavního menu po stisknutí tlačítka menu vpravo,
jestliže je na displeji panelu viditelná pozice H5.

Všechny poruchy jsou uložené v menu historie poruch, kterým můžete procházet pomocí tlačítek

prohledávání. Do předešlého menu se můžete kdykoliv vrátit stisknutím tlačítka menu vpravo.

Paměť frekvenčního měniče může uchovat maximálně 5 poruch, v pořadí jejich výskytu. Poslední
porucha je indikovaná symbolem H5.1, předposlední H5.2, atd. Jestliže se v paměti nachází 5
nevynulovaných poruch, následující porucha vymaže z paměti nejstarší poruchu.

Stisknutím tlačítka Enter po dobu 2 až 3 sekund se vynuluje celá historie poruch.

READY

STOP

I/O term

H5

Pro vyresetování stiskněte Enter!

Obr. 7-9. Menu historie poruch

READY

STOP

I/O

term

H5.1

READY

STOP

I/O

term

F5.1 3

nxlk20.fh11

24hodinová podpora: [phone] • E-mail: [e-mail]

7

68 • VACON OVLÁDACÍ PANEL

7.4.6 Systémové menu (S6)

Do systémového menu se dostaneme z hlavního menu po stisknutí tlačítka menu vpravo, jestliže
je na displeji zobrazená pozice S6.

V systémovém menu se nacházejí nastavení, které souvisejí se všeobecným použitím
frekvenčního měniče, jako je nastavení panelu, sady parametrů, nebo informace o technickém a
programovém vybavení. Dále je uvedený výpis funkcí, dostupných v systémovém menu.

Funkce v systémovém menu

Kód Funkce Min Max Jednot. Předn. Vlast. Možnosti

S6.3

P6.3.1 Sady parametrů

S6.5 Zabezpečení

P6.5.2 Zamknutí parametrů 0 1

S6.6

P6.6.1 Přednast. stránka 0 1,1
P6.6.3 Časový limit 5 65535 s 1200

S6.7

P6.7.2 Chod ventilátoru 0

P6.7.3
P6.7.4 HMI počet opakování 1 10 5

S6.8

S6.8.1 Souhrnné čítače

C6.8.1.1 Čítač MWh kWh
C6.8.1.2 Čítač dní zapnutí hh:mm:ss
C6.8.1.3 Čítač hodin zapnutí hh:mm:ss

S6.8.2 Čítač provozu

T6.8.2.1 Čítače MWh kWh

P6.8.2.2

T6.8.2.3 Čítač dní provozu
T6.8.2.4 Čítač hodin provozu hh:mm:ss

P6.8.2.5

S6.8.3 Software info

I6.8.3.1 Softwarový balík

I6.8.3.2
I6.8.3.3 Firmware rozhraní

I6.8.3.4 Zatížení systému %

S6.8.4 Aplikační software

S6.8.4.1 Název aplik. softwaru
A6.8.4.1.1 ID aplik.softwaru
A6.8.4.1.2 Verze aplik. softwaru
A6.8.4.1.3 Firmware rozhraní

Kopírování

parametrů

Nastavení

panelu

Nastavení
hardware

HMI čas. limit

potvrzení

Systémové

informace

Vynulování čítače

provozu MWh

Vynulování čítače

provozu

Verze systémového

softwaru

200 5000 ms 200

0

0

0 = Výběr

1 = Ulož sadu 1
2 = Nahraj sadu 1
3 = Ulož sadu 2
4 = Nahraj sadu 2
5 = Nahraj přednastavené
6 = Chyba
7 = Čekejte
8 = OK

0 = Změny povolené

1 = Změny zakázané

0 = Nepřetržitý

1 = Od teploty (jen

velikosti MF4 a větší)

0 = žádná akce

1 = Vynulování čítače
provozu MWh

0 = žádná akce

1 = vynulování T6.8.2.3,
T6.8.2.4

Informace se listují

tlačítkem menu doprava

7

Tel.: [phone] • Fax: [phone]

OVLÁDACÍ PANEL VACON • 69

S6.8.5 Hardware info
I6.8.5.2 Napětí jednotky V
I6.8.5.3 Brzdný střídač 0=není, 1=je

S6.8.6 Přídavné karty

Poznámka! Toto menu není

S6.8.6.1 Slot E OPT-

I6.8.6.1.1 Slot E Stav 1 5

I6.8.6.1.2

S6.8.6.2 Slot D OPT-

I6.8.6.2.1 Slot D Stav 1 5

I6.8.6.2.2

S6.9 Režim AI

P6.9.1 Režim AIA1 0 1 0

P6.9.2 Režim AIA2 0 1 1

S6.10

I6.10.1 Stav komunikace

P6.10.2 Protokol 1 1 1

P6.10.3 Adresa Slave 1 255 1 Adresy 1 – 255

P6.10.4 Rychlost 0 8 5

P6.10.5 Stop bity 0 1 0

P6.10.6 Parita 0 2 0

P6.10.7 Časový limit 0 300 s 0

Slot E verze

programu

Slot D verze

programu

Průmyslová

sběrnice

Tab. 7-5. Funkce systémového menu

zobrazené, jestliže není
nainstalovaná přídavná
karta

1=Ztráta komunikace
2=Inicializace
3=Běží
5=Porucha

Poznámka! Toto menu není

zobrazené, jestliže není
nainstalovaná přídavná
karta

1=Ztráta komunikace
2=Inicializace
3=Běží
5=Porucha

0=napěťový vstup

1=proudový vstup

(Typy MF4 – MF6)

0=napěťový vstup

1=proudový vstup

0=není použitý

1=Modbus

0=300 baud

1=600 baud
2=1200 baud
3=2400 baud
4=4800 baud
5=9600 baud
6=19200 baud
7=38400 baud
8=57600 baud

0=1

1=2

0=žádná

1=lichá
2=sudá

0=není použitý

1=1 sekunda
2=2 sekundy, atd.

24hodinová podpora: [phone] • E-mail: [e-mail]

7

70 • VACON OVLÁDACÍ PANEL

7.4.6.1 Kopírování parametrů

Podmenu kopírování parametrů (S6.3) se nachází v systémovém menu.
Frekvenční měnič Vacon NX umožňuje uživateli uložit a načíst dvě sady parametrů (všechny
parametry nacházející se v aplikačním softwaru, ne parametry systémového menu) a též znovu
načíst výrobcem přednastavené hodnoty parametrů.

Sady parametrů (S6.3.1)

Do režimu editování se dostanete stisknutím tlačítka menu vpravo na stránce sad parametrů
(S6.3.1). Můžete uložit a načíst dvě sady parametrů, nebo načíst výrobcem přednastavené
parametry. Volbu potvrďte tlačítkem Enter. Počkejte, pokud se na displeji nezobrazí 8 (=OK).

STOP

STOP

Obr. 7-10. Uložení a načtení sady parametrů

READY

I/O

term

READY

I/O term

STOP

STOP

nxlk21.fh8

READY

I/O

term

READY

I/O term

enter

7.4.6.2 Bezpečnost

Podmenu bezpečnosti (S6.5) ze systémového menu umožňuje uživateli zakázat změnu
parametrů.

Zamknutí parametrů (P6.5.2)

Jestliže je aktivované zamknutí parametrů, potom není možno parametry editovat.

POZNÁMKA: Tato funkce nezabrání neautorizovanému editování hodnot parametrů.

Stisknutím tlačítka menu vpravo přejděte do režimu editování. Na změnu stavu zamknutí
parametrů (0 = povolené změny, 1= zakázané změny) použití tlačítka prohledávání. Změnu
potvrďte tlačítkem Enter nebo se pomocí tlačítka menu vlevo vraťte na předcházející úroveň.

7

Tel.: [phone] • Fax: [phone]

OVLÁDACÍ PANEL VACON • 71

READY

STOP

STOP

Obr. 7-11. Zamknutí parametrů

I/O

READY

I/O

term

term

STOP

STOP

READY

I/O

READY

I/O

term

term

STOP

nxlk22.fh8

I/O

READY

term

enter

7.4.6.3 Nastavení panelu

V podmenu S6.6 systémového menu můžete dále upravovat vlastnosti a funkce ovládacího
panelu.

Vyhledejte podmenu nastavení panelu (S6.6). Nacházejí se tu dva parametry (P#), které
souvisí s činností panelu, přednastavená stránka (P6.6.1) a časový limit (P6.6.3).

Přednastavená stránka (P6.6.1)

Tu můžete nastavit pozici (stránku), do které se displej automaticky vrátí po uplynutí časového
limitu (viz. dole) nebo po připojení napájení na panel.

Stisknutím tlačítka menu vpravo přejděte do režimu editování. Po opětovném stisknutí tlačítka

menu vpravo bude možné postupně editovat číslo podmenu/stránky. Hodnotu nové výchozí

stránky potvrďte tlačítkem Enter. Do předcházejícího kroku se možno vrátit kdykoliv po stisknutí

tlačítka menu vlevo.

Poznámka! Jestliže nastavíte stránku, která v menu neexistuje, na displeji se automaticky
zobrazí poslední dostupná stránka menu.

READY

STOP

I/O

term

STOP

P6.6.1

READY

STOP

I/O

term

STOP

1.1

nxlk23.fh11

Obr. 7-12. Nastavení přednastavené stránky

READY

term

I/O

1.1

READY

term

I/O

1.1.0

STOP

POTVRZENÍ ZMĚNY

enter

24hodinová podpora: [phone] • E-mail: [e-mail]

READY

I/O

term

1.1

7

72 • VACON OVLÁDACÍ PANEL

Časový limit (P6.6.3)

Nastavení časového limitu definuje čas po uplynutí kterého se displej panelu nastaví na
přednastavenou stránku (P6.6.1), viz. výše.
Stisknutím tlačítka menu vpravo přejděte do režimu editování. Nastavte hodnotu časového
limitu a změnu potvrďte tlačítkem enter. Kdykoliv se můžete vrátit o krok zpět, jestliže stlačíte

tlačítko menu vlevo.

Poznámka: Tuto funkci není možné vypnout.

READY

STOP

I/O

term

STOP

P6.6.3

Obr. 7-13. Nastavení časového limitu

READY

term

I/O

1200

ss

STOP

nxlk24.fh11

READY

term

I/O

1200

POTVRZENÍ ZMĚNY

enter

ZRUŠENÍ

7.4.6.4 Hardwarové nastavení

V podmenu hardwarových nastavení (S6.7) můžete dále nastavovat tři parametry frekvenčního
měniče: chod ventilátoru, časový limit HMI potvrzení a opakování HMI.

Chod ventilátoru (P6.7.2)

Poznámka! Jen jednotky vyšších výkonů velikosti MF3 jsou vybavené ventilátorem chlazení,
v jednotkách s nižším výkonem MF3 je ventilátor k dispozici jako volitelné příslušenství.

Jestliže byl ventilátor nainstalovaný v MF3, potom při zapnutém napájení běží nepřetržitě.

Velikost MF4 a vyšší:

Tato funkce vám umožňuje řídit ventilátor chlazení frekvenčního měniče. Ventilátor může při
zapnutém napájení běžet nepřetržitě, nebo v závislosti na teplotě jednotky. Při zvolené druhé
možnosti je ventilátor automaticky zapnutý v případě, kdy teplota chladiče přesáhne 60 °C.
Ventilátor přijme příkaz na zastavení, když teplota klesne pod 55 °C. Avšak ventilátor je v chodu
ještě přibližně minutu po přijetí příkazu na zastavení, nebo po změně hodnoty z 0 (nepřetržitě)
na 1 (od teploty).

Stisknutím tlačítka menu vpravo přejděte do režimu editování. Momentálně nastavený režim
začne blikat. Pomocí tlačítek prohledávání změňte režim ventilátoru. Změnu potvrďte stisknutím

tlačítka enter nebo se vraťte na předcházející úroveň pomocí tlačítka menu vlevo.

7

Tel.: [phone] • Fax: [phone]

OVLÁDACÍ PANEL VACON • 73

HMI časový limit potvrzení (P6.7.3)

Tato funkce umožňuje uživateli změnit HMI časový limit potvrzení.
Poznámka! Jestliže je frekvenční měnič připojený k PC pomocí běžného kabelu,
přednastavené hodnoty parametrů 6.7.3 a 6.7.4 (200 a 5) nesmí být změněny.
Jestliže je měnič připojený k PC pomocí modemu a při přenosu správ dochází ke zpoždění,
hodnota parametru 6.7.3 musí být přizpůsobená zpoždění následovně:

Příklad:

• Doba zpoždění přenosu mezi frekvenčním měničem a PC = 600 ms

• Hodnota parametru 6.7.3 je nastavená na 1200 ms

(2 x 600, zpoždění při

vysílání + zpoždění při přijímání)

•
Odpovídající nastavení musí být zapsané do části [Misc] souboru
NCDrive.ini:

Retries = 5
AckTimeOut = 1200
TimeOut = 6000

Je nutné si uvědomit, že v NC-Drive monitoring není možné použít intervaly kratší než je čas
AckTimeOut.
Stisknutím tlačítka menu vpravo přejděte do režimu editování. Pomocí tlačítek prohledáváni
změňte čas potvrzení. Změnu potvrďte stisknutím tlačítka enter nebo se vraťte na předcházející
úroveň pomocí tlačítka menu vlevo. Na Obr. 7-14 je znázorněná změna časového limitu HMI
potvrzení.

STOP

Obr. 7-14. Časový limit HMI potvrzení

READY

I/O term

STOP

READY

I/O term

ss

STOP

READY

I/O term

enter

nxlk25.fh8

HMI počet opakování při přijímání potvrzení (P6.7.4)

Pomocí tohoto parametru můžete nastavit, kolikrát se bude měnič pokoušet přijmout potvrzení
v případě, že ho nedostal v rámci času potvrzení (P6.7.3)

Stisknutím tlačítka menu vpravo přejděte do režimu editování. Momentálně nastavený režim
začne blikat. Pomocí tlačítek prohledávání změňte počet opakování. Změnu potvrďte stisknutím

tlačítka enter, nebo se vraťte na předcházející úroveň pomocí tlačítka menu vlevo.

7.4.6.5 Systémové informace

V podmenu S6.8 systémového menu můžete najít informace týkající se technického a
programového vybavení frekvenčního měniče, ale i informace týkající se jeho provozu.

Přejděte do info menu stisknutím tlačítka menu vpravo. Teď je možné procházet informačními
stránkami pomocí tlačítek prohledávání.

24hodinová podpora: [phone] • E-mail: [e-mail]

7

74 • VACON OVLÁDACÍ PANEL

Podmenu souhrnných čítačů (S6.8.1)

V podmenu souhrnných čítačů (S6.8.1) je možné najít informace týkající se doby provozu
frekvenčního měniče, tj. celkový počet MWh a počet dní a hodin provozu. Na rozdíl od čítačů
provozu, není možné tyto čítače nulovat.

Poznámka! Čítač dní a hodin zapnutí (dny a hodiny) běží vždy, kdy je zapnuté napájení.

Stránka Souhrnné čítače

C6.8.1.1 Čítač MWh
C6.8.1.2 Čítač dní zapnutí
C6.8.1.3 Čítač hodin zapnutí

Tab. 7-6. Stránky souhrnných čítačů

Podmenu čítačů provozu (S6.8.2)

Čítače provozu (menu S6.8.2) jsou čítače, jejichž hodnotu je možné resetovat, tj. nastavit na
nulu. K dispozici máte následující nulovatelné čítače:

Stránka Čítače provozu

T6.8.2.1 Čítač MWh
P6.8.2.2 Vynulování čítače provozu MWh
T6.8.2.3 Čítač dní provozu
T6.8.2.4 Čítač hodin provozu
P6.8.2.5 Vynulování čítače provozu

Tab. 7-7. Stránky čítačů provozu

Poznámka! Čítače provozu běží jen když je motor v chodu.

Příklad: Jestliže chcete nulovat čítače provozu, postupujte následovně:

READY

STOP

STOP

Obr. 7-15. Vynulování čítače MWh

I/O term

READY

I/O

term

STOP

STOP

READY

I/O term

READY

I/O

term

nxlk26.fh8

enter

7

Tel.: [phone] • Fax: [phone]

OVLÁDACÍ PANEL VACON • 75

Podmenu softwarových informací (S6.8.3)

V podmenu softwarových informací (S6.8.3) jsou následující informace:

Stránka Obsah

I6.8.3.1 Softwarový balík
I6.8.3.2 Verze systémového softwaru
I6.8.3.3 Firmware rozhraní
I6.8.3.4 Zatížení systému

Tab. 7-8. Stránky softwarových informací

Informační podmenu aplikačního softwaru (S6.8.4)

V informačním podmenu aplikačního softwaru (S6.8.4) jsou následující informace:

Stránka Obsah

A6.8.4.1 Název aplikačního softwaru
D6.8.4.1.1 ID aplikačního softwaru
D6.8.4.1.2 Verze aplikačního softwaru
D6.8.4.1.3 Firmware rozhraní

Tab. 7-9. Informační stránky aplikačního softwaru

Informační podmenu technického vybavení (S6.8.5)

V informačním podmenu technického vybavení (Hardware info) (S6.8.5) jsou následující
informace:

Stránka Obsah

I6.8.5.2 Napětí měniče
I6.8.5.3 Brzdný střídač

Tab. 7-10. Informační stránky technického vybavení

Podmenu přídavných karet (S6.8.6)

Podmenu přídavných karet (S6.8.6) zobrazuje následující informace o volitelných přídavných
kartách připojených k frekvenčnímu měniči:

Stránka Obsah

S6.8.6.1 Slot E Přídavné karty

I6.8.6.1.1 Slot E Stav přídavné karty
I6.8.6.1.2 Slot E Verze programu

S6.8.6.2 Slot D Přídavné karty

I6.8.6.2.1 Slot D Stav přídavné karty
I6.8.6.2.2 Slot D Verze programu

Tab. 7-11. Podmenu přídavných karet

V tomto podmenu najdete informace o volitelných přídavných kartách připojených na řídicí
desku (viz. kapitola 6.2)

Stav slotu je možné zjistit po vstupu do podmenu přídavných karet (board submenu), pomocí

tlačítka menu vpravo a využitím tlačítek prohledávání. Opětovným stisknutím tlačítka menu
vpravo se zobrazí informace o stavu dané přídavné karty. Možnosti je možné vidět v Tab. 7-5.

Po stisknutí kteréhokoliv z tlačítek prohledávání panel zobrazí verzi programového vybavení
konkrétní přídavné karty.

24hodinová podpora: [phone] • E-mail: [e-mail]

7

76 • VACON OVLÁDACÍ PANEL

Více informací ohledně parametrů týkajících se přídavných karet, se nachází v kapitole 7.4.8.

READY

STOP

Obr. 7-16. Informační menu přídavné karty

I/O

term

STOP

READY

I/O

term

nxl k27. fh8

7.4.6.6 Režim AI

Parametry P6.9.1 a P6.9.2 slouží na výběr režimu analogového vstupu. P6.9.1 se vyskytuje jen
v typech MF4 - MF6

0 = napěťový vstup (parametr 6.9.1 přednastavené)
1 = proudový vstup (parametr 6.9.2 přednastavené)

Poznámka! Přesvědčte se, že nastavení propojek odpovídá výběru parametrů, viz Obr. 6-24 a

Obr. 6-20.

7

Tel.: [phone] • Fax: [phone]

OVLÁDACÍ PANEL VACON • 77

7.4.7 Rozhraní Modbus

NXL má integrované rozhraní sběrnice Modbus RTU. Úrovně signálů rozhraní odpovídají
standardu RS-485.

RS-485

Svorkovnice

RS-485 A

RS-485 B

Ukončovací rezistor 120 Ω

X7 -> MF2-MF3
X9 -> MF4-MF6

Protokol: Modbus RTU
Přenosová rychlost: 300, 600, 1200, 2400, 4800,

9600, 19200, 38700, 57600 (bit/s)

Úroveň signálů: RS-485 (TIA/EIA-485-A)

Vstupní odpor: 2 kΩ

7.4.7.1 Protokol Modbus RTU

Modbus RTU protokol je jednoduchý avšak efektivní komunikační protokol. Síť Modbus má
topologii, kde každé zařízení má individuální adresu. Za pomocí individuálních adres zařízení v
rámci sběrnice je příkaz směrovaný a zaslaný přímo danému zařízení sítě. Modbus podporuje též
správy typu broadcast, které přijímá každé zařízení sběrnice. Správy typu broadcast jsou
posílané na adresu „0“, která je rezervovaná tímto typem správ.

Protokol umožňuje CRC detekci chyb a kontrolu parity, čímž zabezpečuje ochranu před
zpracováním zpráv obsahujících chyby. V Modbus protokolu jsou data přenášená hexadecimálně
a asynchronně. Jako ukončovací znak se využívá přerušení délky přibližně 3,5 znaku. Délka
přerušení závisí na použité přenosové rychlosti.

Kód

funkce

03 Čtení podrženého registru Všechny ID čísla Ne
04 Čtení vstupního registru Všechny ID čísla Ne
06 Nastavení jednoho registru Všechny ID čísla Ano
16 Nastavení vícero registrů Všechny ID čísla Ano

Název funkce Adresa Správa typu

broadcast

Tab. 7-12. Příkazy Modbus podporované NXL

24hodinová podpora: [phone] • E-mail: [e-mail]

7

78 • VACON OVLÁDACÍ PANEL

7.4.7.2 Ukončovací rezistor

Sběrnice RS-485 je na obou koncích ukončená s ukončovacími rezistory 120 Ω. NXL má
zabudované ukončovací rezistory, které jsou z výroby nastavené jako nezapojené. Viz. výběr
propojkami v kapitole 6.2.5.1

7.4.7.3 Adresní prostor Modbus

Sběrnice Modbus v měniči NXL, využívá ID čísla aplikačních maker jako adresy. ID čísla je
možné najít v tabulce parametrů příručky aplikačních maker.
Při čtení několika parametrů/monitorovaných hodnot, musí být tyto po sobě následující.
Přečtených může být 11 adres, přičemž adresy mohou být parametry, nebo monitorované
hodnoty.

7.4.7.4 Procesní údaje Modbus

Procesní údaje představují adresní prostor pro řízení přes komunikační sběrnici. Řízení přes
komunikační sběrnici je aktivní, když je hodnota parametru 3.1 (způsob ovládání) rovná 2
(=sběrnice). Obsah provozních údajů je určený v aplikačním makře. Následující tabulky
zobrazují obsah procesních údajů v případě multifunkčního aplikačního softwaru NXL.

Výstupní procesní údaje

Adresa Modbus registr Název Rozsah Typ

2101 32101, 42101 Stavové slovo sběrnice - Binární
2102 32102, 42102 Všeobecné stav. slovo zb. - Binární
2103 32103, 42103 Aktuální rychlost 0,01 %
2104 32104, 42104 Rychlost motoru 0,01 +/- Hz
2105 32105, 42105 Rychlost motoru 1 +/- ot/min
2106 32106, 42106 Proud motoru 0,1 A
2107 32107, 42107 Moment motoru 0,1 +/- % (z jmen.)
2108 32108, 42108 Výkon motoru 0,1 +/- % (z jmen.)
2109 32109, 42109 Napětí motoru 0,1 V
2110 32110, 42110 Nap. DC meziobvodu 1 V
2111 32111, 42111 Aktivní porucha - Kód poruchy

Vstupní procesní údaje

Adresa Modbus registr Název Rozsah Typ

2001 32001, 42001 Řídicí slovo sběrnice - Binární
2002 32002, 42002 Všeobecné říd. slovo zb. - Binární
2003 32003, 42003 Reference přes sběrnici 0,01 %
2004 32004, 42004 Reference PID 0,01 %
2005 32005, 42005 Zpětná vazba PID 0,01 %
2006 32006, 42006 - - ­2007 32007, 42007 - - ­2008 32008, 42008 - - ­2009 32009, 42009 - - ­2010 32010, 42010 - - ­2011 32011, 42011 - - -

7

Tel.: [phone] • Fax: [phone]

OVLÁDACÍ PANEL VACON • 79

Stavové slovo

15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0

- - - - - - - - F Z AREF W FLT DIR RUN RDY

Informace o stavu zařízení a správ je obsažená ve stavovém slově. Stavové slovo se skládá ze
16 bitů, jejichž význam je popsaný v níže uvedené tabulce.

Aktuální rychlost

15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0

MSB LSB

Toto je aktuální rychlost frekvenčního měniče. Povolený rozsah je -10000 ... 10000. V
aplikačním makře je hodnota v procentech z rozsahu frekvence mezi nastavenou minimální a
maximální frekvencí

Řídicí slovo

15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0

- - - - - - - - - - - - - RST DIR RUN

V aplikačních softwarech Vacon jsou první tři bity řídicího slova využité pro řízení frekvenčního
měniče. Avšak obsah řídicího slova můžete přizpůsobit požadavkům vaší aplikace, protože řídicí
slovo je vysílané celé.

Reference rychlosti

15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0

MSB LSB

Toto je reference 1 pro frekvenční měnič. Běžně využívaná jako reference rychlosti. Povolený
rozsah je -10000 ... 10000. V aplikačním makře je hodnota v procentech z rozsahu frekvence
mezi nastavenou minimální a maximální frekvencí.

Význam bitů

Popis Bit

Hodnota = 0 Hodnota = 1

RUN Stop Běh
DIR Dopředu Dozadu
RST Náběžná hrana tohoto bitu vyresetuje aktivní poruchu
RDY Měnič není ve stavu připravený Měnič je ve stavu připravený
FLT Žádná porucha Porucha je aktivní
W Žádné varování Varování je aktivní
AREF Po rampě Reference rychlosti dosažená
Z - Měnič běží s nulovou rychlostí
F - Tok připravený

24hodinová podpora: [phone] • E-mail: [e-mail]

7

80 • VACON OVLÁDACÍ PANEL

7.4.7.5 Parametry komunikační sběrnice

Stav komunikace přídavné karty (I6.10.1)

Touto funkcí je možné zjistit stav sběrnice RS485. Jestliže není sběrnice využívaná, je tato
hodnota 0.

xx.yyy

xx = 0 – 64 (Počet správ obsahujících chyby)
yyy = 0 – 999 (Počet správ bez chyb)

Protokol komunikační sběrnice (P6.10.2)

Touto funkcí je možné vybrat komunikační protokol sběrnice.

0 = Nevyužitý
1 = Protokol Modbus

Adresa Slave (P6.10.3)

Zde se nastavuje slave adresa pro protokol modbus. Můžete nastavit jakoukoliv adresu v
rozsahu 1 až 255.

Přenosová rychlost (P6.10.4)

Výběr přenosové rychlosti použité při komunikaci prostřednictvím Modbus.

0 = 300 baud
1 = 600 baud
2 = 1200 baud
3 = 2400 baud
4 = 4800 baud
5 = 9600 baud
6 = 19200 baud
7 = 38400 baud
8 = 57600 baud

Stop bity (P6.10.5)

Nastaví počet stop bitů při komunikaci přes Modbus.

0 = 1 stop bit
1 = 2 stop bity

Typ parity (P6.10.6)

Zde je možné nastavit typ kontroly parity využívané při komunikaci přes Modbus.

0 = Žádná
1 = Lichá
2 = Sudá

7

Tel.: [phone] • Fax: [phone]

OVLÁDACÍ PANEL VACON • 81

Časový limit komunikace (P6.10.7)

Jestliže je komunikace mezi dvěma správami přerušená na čas delší, než je hodnota určená
tímto parametrem, potom je vyvolaná chyba komunikace. Jestliže je hodnota tohoto parametru

0, potom tato funkce není využitá.

0 = Nevyužitá
1 = 1 sekunda
2 = 2 sekundy atd.

7.4.8 Menu přídavných karet (E7)

Menu přídavných karet dává uživateli možnost 1) vidět, které přídavné karty jsou připojené na
řídicí desku a 2) editovat parametry související s přídavnými kartami.

Vstupte do této úrovně menu (E#) použitím tlačítka menu vpravo. Hodnoty parametrů možno
zobrazit a editovat stejným způsobem jako je popsáno v kapitole 7.4.2.

7.5 Další funkce panelu

Ovládací panel Vacon NXL obsahuje další aplikační zaměřené funkce. Viz. příručka
multifunkčního aplikačního softwaru pro NXL.

24hodinová podpora: [phone] • E-mail: [e-mail]

7

82 • VACON UVEDENÍ DO PROVOZU

8. UVEDENÍ DO PROVOZU

8.1 Bezpečnost

Dříve než začnete měnič uvádět do provozu, přečtěte si následující pokyny a upozornění:

1

2

3

!

VAROVÁNÍ

HOT SURFACE

8.2 Uvedení frekvenčního měniče do provozu

4
5

6
7

Vnitřní součástky a plošné spoje ve frekvenčním měniči (kromě
galvanicky izolovaných I/O svorek) jsou, po připojení Vacon NXL na
napájecí síť, pod napětím. Kontakt s tímto napětím je

mimořádně nebezpečný a může způsobit smrt, nebo vážné
zranění.

Svorky motoru U, V, W a svorky -/+ stejnosměrného
meziobvodu/brzdného rezistoru jsou, po připojení Vacon NXL na
napájení pod napětím, a to i v případě, že motor neběží.

I/O svorky ovládání jsou odizolované od potenciálu napájecí sítě.
Avšak na výstupech relé a jiných I/O svorkách se může vyskytnout
nebezpečné řídicí napětí i v případě, že je Vacon NXL odpojený od
napájení.

Jestliže je frekvenční měnič připojený na napájecí síť, nic na něj
nepřipojujte.

Po odpojení frekvenčního měniče od napájecí sítě počkejte, až se
zastaví ventilátor a zhasnou indikátory na panelu (jestliže není
připojený panel, sledujte indikátory v místě uložení panelu). Dříve
než začnete na Vacon NXL něco připojovat, počkejte dalších 5 minut.
Před uplynutím této doby ani neotvírejte kryt.

Dříve než připojíte frekvenční měnič na napájecí síť, ujistěte se, že je
na Vacon NXL uzavřený kryt.

Po dobu chodu frekvenčního měniče se chladič na typech MF2 a MF3
zahřeje. Dotyk s ním může způsobit popáleniny.

1 Pozorně si pročtěte a dodržujte výše uvedené bezpečnostní pokyny a pokyny uvedené

v kapitole 1.

2 Po instalaci zvlášť zkontrolujte následující:

- zda je uzemněný frekvenční měnič i motor.

- zda napájecí a motorový kabel vyhovují požadavkům z kapitoly 6.1.1.

- zda jsou řídicí kabely umístěné pokud možno co nejdále od silových kabelů (viz.
kapitola 6.1.3, krok 3), stínění kabelů jsou připojené na ochrannou zem

se nesmí dotýkat elektrických součástek frekvenčního měniče.

- Jen pro přídavné karty: ujistěte se, zda jsou společné vstupy skupin digitálních
vstupů, připojené na +24 V nebo zem I/O svorkovnice, nebo externího napájení.

3 Zkontrolujte kvalitu a množství chladícího vzduchu (kapitola 5.2).
4 Zkontrolujte, zda uvnitř frekvenčního měniče nedochází ke kondenzaci.
5 Zkontrolujte, zda jsou všechny spínače Start/Stop, které jsou připojené na I/O svorky,

v poloze Stop.

6 Frekvenční měnič připojte na síť.

. Vodiče

8

Tel.: [phone] • Fax: [phone]

UVEDENÍ DO PROVOZU VACON • 83

7 V závislosti na požadavcích vaší aplikace, nastavte parametry skupiny 1. Měly by být

nastavené aspoň následující parametry:

- jmenovité napětí motoru

- jmenovitá frekvence motoru

- jmenovité otáčky motoru

- jmenovitý proud motoru

Hodnoty potřebné pro nastavení těchto parametrů najdete na štítku motoru.

POZNÁMKA! Můžete též použít průvodce spuštěním. Více informací, viz. kap. 7.3.

8 Vykonejte test provozu bez motoru

Vykonejte Test A nebo B:

A Ovládání přes I/O svorky:
a) Přepínač Start/Stop přepněte do polohy ZAPNUTO.
b) Změňte žádanou hodnotu frekvence (potenciometr)
c) V Menu monitorování (M1) zkontrolujte, zda se hodnota výstupní frekvence úměrně

mění se změnou žádané frekvence.

d) Přepínač Start/Stop přepněte do polohy VYPNUTO.

B Ovládání z ovládacího panelu:

a) Postupem uvedeným v kapitole 7.4.3.1 změňte ovládání z I/O svorek na panel.

start

b) Na ovládacím panelu stiskněte tlačítko start
c) Přejděte do ovládacího menu panelu (M3) a podmenu panelu pro žádanou hodnotu

(kapitola 7.4.3) a změňte žádanou frekvenci pomocí tlačítek prohledávání

.

-

+

.

d) V Menu monitorování (M1) zkontrolujte, zda se hodnota výstupní frekvence úměrně

mění se změnou žádané frekvence.

stop

e) Na ovládacím panelu zmáčkněte tlačítko stop

.

24hodinová podpora: [phone] • E-mail: [e-mail]

8

84 • VACON UVEDENÍ DO PROVOZU

9 Jestli je to možné, vykonejte rozběhové zkoušky bez připojení motoru k poháněnému

zařízení. Jestli to není možné, před vykonáním každé zkoušky zajistěte její bezpečnost.
Informujte vaše spolupracovníky o zkouškách.

a) Vypněte napájecí napětí a počkejte, pokud se měnič nevypne, tak jako je

doporučené v kapitole 8.1, krok 5.

b) Připojte motorový kabel na motor a na svorky motorového kabelu na frekvenčním

měniči.

c) Zabezpečte, aby byly všechny přepínače Start/Stop ve vypnuté poloze.
d) Zapněte napájení
e) Zopakujte test 8A, nebo 8B.

10 Motor připojte na zařízení (jestli byla vykonaná zkouška bez zapojeného motoru)

a) Před vykonáním zkoušek se ujistěte, že budou bezpečné.
b) Informujte vaše spolupracovníky o zkouškách.
c) Zopakujte test 8A, nebo 8B.

8

Tel.: [phone] • Fax: [phone]

UVEDENÍ DO PROVOZU VACON • 85

8.3 Základní parametry

Na následujících stranách je uvedený seznam důležitých parametrů, které Vám pomohou při
zavedení frekvenčního měniče do provozu. V příručce multifunkčního aplikačního softwaru pro
NXL najdete podrobnější vysvětlení těchto, ale i jiných speciálních parametrů.

Poznámka! Jestli chcete zadávat speciální parametry, musíte nastavit hodnotu parametru

par. 2.1.22 na 0.

Vysvětlivky:
Kód = Indikace pozice na panelu; zobrazuje operátorovi aktuální číslo parametru
Parametr = Název parametru
Min = Minimální hodnota parametru
Max = Maximální hodnota parametru
Jednotka = Jednotka hodnoty parametru; jestli je k dispozici
Přednastav. = Hodnota nastavená výrobcem
Vlastní = Nastavení, které vykonal uživatel
ID = ID číslo parametru (používá se s nástroji pro PC)
= Na kódu parametru: hodnota se může změnit jen, když je motor zastavený.

8.3.1 Hodnoty monitorování (ovládací panel: menu M1)

Hodnoty monitorování reprezentují skutečné hodnoty parametrů a signálů, jako i stavy a měřené
hodnoty. Hodnoty monitorování není možné editovat. Podrobnější informace najdete v kapitole 7.4.1.

Kód Parametr Jedn. ID Popis

V1.1
V1.2
V1.3
V1.4
V1.5
V1.6
V1.7
V1.8
V1.9
V1.10
V1.11
V1.12

V1.13

V1.14
V1.15

V1.16
V1.17
V1.18
V1.19
V1.20
V1.21
V1.22
V1.23

V1.24

V1.25

V1.26

Tab. 8-1. Parametry monitorování

Výstupní frekvence Hz 1 Výstupní frekvence na motor
Reference frekvence Hz 25
Otáčky motoru ot/min 2 Vypočítané otáčky motoru
Proud motoru A 3 Měřený proud motoru
Moment motoru % 4 Vypočítaný okamžitý / jmen. moment motoru
Výkon motoru % 5 Vypočítaný okamžitý výkon / jmen. výkon motoru
Napětí motoru V 6 Vypočítané napětí motoru
Napětí s.s. meziobvodu V 7 Měřené napětí s.s. (DC) meziobvodu
Teplota měniče ºC 8 Teplota chladiče měniče
Analogový vstup 1 13 AI1
Analogový vstup 2 14 AI2
Proudový analog. výstup 1 mA 26 AO1
Proudový analog. výstup 1,

přídavná karta
Proudový analog. výstup 2,
přídavná karta
DIN1, DIN2, DIN3 15 Stav digitálních vstupů
DIE1, DIE2, DIE3 33 Přídavná I/O karta: Stav digitálních vstupů

RO1 34 Stav reléového výstupu RO1
ROE1, ROE2, ROE3 35 Přídavná I/O karta: stavy reléových výstupů
DOE 1 36 Přídavná I/O karta: stav digitálního výstupu 1
Reference PID % 20 V procentech z maxima procesní veličiny
Zpětná vazba PID % 21 V procentech z maxima zpětné vazby
Odchylka PID % 22 V procentech z maxima odchylky
Výstup PID % 23 V procentech z maxima výstupu regulátoru

Výstupy střídání 1,2,3 30

Režim 66

Teplota motoru % 9

mA 31

mA 32

Využitelné jen při kaskádní regulaci
čerpadel/ventilátorů
0=žádný (přednastaveno), 1= standardní
2= ventilátor, 3= čerpadlo, 4= zvýšená dynamika
Vypočítaná teplota motoru v procentech
jmenovité provozní teploty, hodnota 1000 je
rovna 100,0 % jmenovité teploty motoru.

24hodinová podpora: [phone] • E-mail: [e-mail]

8

86 • VACON UVEDENÍ DO PROVOZU



8.3.2 Základní parametry (Ovládací panel: Menu P2

Kód Parametr Min Max Jedn. Přednast. Vlast. ID Poznámka

P2.1.1 Min. frekvence 0,00 Par. 2.1.2 Hz 0,00 101

P2.1.2 Max. frekvence Par. 2.1.1 320,00 Hz 50,00

P2.1.3 Čas rozběhu 1 0,1 3000,0 s 1,0 103
P2.1.4 Čas doběhu 1 0,1 3000,0 s 1,0 104

P2.1.5 Proudové omezení 0,1 x IL 1,5 x IL A IL

P2.1.6

P2.1.7

P2.1.8

P2.1.9

P2.1.10

P2.1.11 Způsob startu 0 1 0

P2.1.12 Způsob zastavení 0 1 0

P2.1.13 Optimalizace U/f 0 1 0

P2.1.14 I/O reference 0 5 0

P2.1.15 Rozsah signálu AI2 1 2 2

Jmenovité napětí

motoru

Jmenovitá

frekvence motoru

Jmenovité otáčky

motoru

Jmenovitý proud

motoru

Účiník motoru

(cos φ)

180 690 V

30,00 320,00 Hz 50,00

300 20 000 ot/min 1440

0,3 x IL 1,5 x IL A I

0,30 1,00 0,85

NXL2:230 V
NXL5:400 V

L

B2.1)

POZNÁMKA: Jestliže je
f

větší než synchronní

max

otáčky motoru, ověřte

102

vhodnost motoru a celého
pohonu

POZNÁMKA: Vzorce pro
min. a max. platí pro
velikosti do MF3. Při

107

větších jednotkách
kontaktujte výrobce.

110

Ověřte údaj na štítku

111

motoru
Přednastavená hodnota
platí pro 4-pólový motor

112

a jmenovitý výkon
měniče.
Ověřte údaj na štítku

113

motoru
Ověřte údaj na štítku

120

motoru
0=Po rampě

505

1=Letmý start
0=Volný doběh

506

1=Po rampě
0=Nevyužité

109

1=Automatické zesílení
momentu

0=AI1
1=AI2
2=Reference z panelu
3=Reference ze sběrnice

117

(FBSpeedReference)

4=Motor potenciometr
5=Výběr AI1/AI2

Nevyužité jestliže je AI2
vlastní min > 0 % nebo
AI2 vlastní max. < 100 %
1=0 mA – 20 mA

390

2=4 mA – 20 mA
3=0 V – 10 V
4=2 V – 10 V

8

Tel.: [phone] • Fax: [phone]

UVEDENÍ DO PROVOZU VACON • 87

P2.1.16

analogového

0 12 1

výstupu

P2.1.17 Funkce DIN2 0 10 1

P2.1.18 Funkce DIN3 0 17 6

Funkce

P2.1.19

P2.1.20

P2.1.21

Přednastavená

rychlost 1

Přednastavená

rychlost 2

Automatický

restart

0,00 Par. 2.1.2 Hz 10,00

0,00 Par. 2.1.2 Hz 50,00

0 1 0

P2.1.22 Skrytí parametrů 0 1 0

Tab. 8-2. Základní parametry B2.1

0=Nevyužité
1=Výstupní frekvence

(0-f

)

max

2=Reference frekvence

(0-f

)

max

3=Otáčky motoru (0-

Jmen. rychl. motoru)

4=Výstupní proud

(0-I

5=Moment motoru

307

(0-T

nMotor

nMotor

)

)

6=Výkon motoru

(0-P

nMotor

)

7=Napětí motoru

(0-U

8=DC napětí (0-U

nMotor

)

)

nMotor

9=Reference PID
10=Zpětná vazba PID
11=Odchylka PID

12=Výstup PID
0=Nevyužité
1=Start dozadu
2=Reverz
3=Impulz stop
4=Externí porucha, cc
5=Externí porucha, oc
6=Start možný

319

7=Přednast. rychlost 2
8=Motor pot. NAHORU(cc)
9=Vyřazení PID (Přímá

reference frekvence)

10=Zařazený 1 (do

kaskády) (Interlock)

0=Nevyužité
1=Reverz
2=Externí porucha, cc
3=Externí porucha, oc
4=Reset poruchy
5=Start možný
6=Přednast. rychlost 1
7=Přednast. rychlost 2
8=Povel na DC brzdění
9=Motor pot. HORE (cc)

301

10=Motor pot. DOLE (cc)
11=Vyřazení PID (Přímá

reference frekvence)

12=Výběr PID reference 2
13=Zařazený 2
14=Vstup termistoru (viz.

kapitola 6.2.4)
15=Způsob ovl. I/O svork.
16=Způsob ovl. sběrnice
17=Výběr AI1/AI2

105

106

0=Nevyužitý

731

1=Využitý
0=Všechny menu

a parametry jsou

115

viditelné

1=Viditelná je jen skupina

P2.1 a menu M1 – H5

24hodinová podpora: [phone] • E-mail: [e-mail]

8

88 • VACON ODSTRAŇOVÁNÍ PORUCH

9. ODSTRAŇOVÁNÍ PORUCH

Jestliže řídicí elektronika frekvenčního měniče zjistí poruchu, zastaví pohon a na displeji se
objeví symbol F s pořadovým číslem poruchy, kódem poruchy a stručným popisem poruchy.
Poruchu je možné resetovat tlačítkem reset na ovládacím panelu, nebo prostřednictvím I/O
svorky. Poruchy se ukládají v Menu historie poruch (M5), které je možné prohledávat. Kódy
poruch najdete v tabulce uvedené dole.

V níže uvedené tabulce jsou kódy poruch, jejich příčiny a opatření na nápravu. Šedé pozadí mají
jen poruchy typu A. Položky napsané bílým písmem na černém pozadí reprezentují poruchy, při
které můžete ve vaší aplikaci naprogramovat různé reakce; viz. skupina parametrů Ochrany.

Kód

poruch

y

1 Nadproud Frekvenční měnič zaznamenal příliš

2 Přepětí Napětí DC meziobvodu přesáhlo

3 Zemní zkrat Měření proudu zjistilo, že součet

8 Systémová

9 Podpětí Napětí DC meziobvodu je nižší než

11 Kontrola

12 Kontrola

13 Nízká teplota

14 Přehřátí

Porucha Možná příčina Opatření pro nápravu

velký proud (>4*In) v motorovém
kabelu:

− náhle a výrazné zvýšení zátěže
zkrat v motorovém kabelu

− nevhodný motor

omezení definované v Tab. 4-3.

− příliš krátký čas doběhu

− přepěťové špičky v napájení

proudů ve fázích motoru není nulový.

− porucha izolace v kabelu, nebo
v motoru

- porucha součástky

porucha

výstupních fází

brzdného střídače

frekvenčního
měniče

frekvenčního
měniče

- nesprávná činnost

jsou napěťové limity definované v
Tab. 4-3.

− nejpravděpodobnější příčina:

příliš nízké napájecí napětí

− vnitřní porucha frekvenčního
měniče

Měření proudu zaznamenalo, že
jednou fází motoru neteče proud.

− není nainstalovaný brzdný

rezistor

− brzdný rezistor je poškozený

− porucha brzdného střídače

Teplota chladiče je nižší než –10 °C

Teplota chladiče je vyšší než 90 °C.

Jestliže teplota chladiče přesáhne
85 °C, je signalizované varování o
přehřátí.

Zkontrolujte zatížení.
Zkontrolujte motor.
Zkontrolujte kabely.

Prodluž čas doběhu. Použijte brzdný
střídač nebo brzdný rezistor (jsou k
dispozici jako doplňková výbava).

Zkontrolujte motorové kabely a
motor.

Resetujte poruchu a restartujte
měnič.
Jestliže se porucha vyskytne znovu,
kontaktujte vašeho místního
prodejce.

V případě dočasného výpadku
napájecího napětí vynulujte poruchu
a restartujte frekvenční
měnič.Zkontrolujte napájecí napětí.
Jestliže má patřičnou hodnotu,
nastala vnitřní porucha. Kontaktujte
vašeho lokálního prodejce.

Zkontrolujte motorový kabel a
motor.

Zkontrolujte brzdný rezistor. Jestliže
je rezistor v pořádku, potom je
poškozený střídač. Kontaktujte
vašeho lokálního prodejce.

Zkontrolujte správné množství a
proudění chladícího vzduchu.
Zkontrolujte, zda chladič není
zanesený prachem.
Zkontrolujte teplotu okolí.
Přesvědčte se, zda spínací frekvence
není příliš vysoká vzhledem k
teplotě okolí a zátěži motoru.

9

Tel.: [phone] • Fax: [phone]

ODSTRAŇOVÁNÍ PORUCH VACON • 89

15 Zablokovaný

motor

16 Přehřátí motoru Na základě tepelného modelu motoru

17 Odlehčení motoru Nastala porucha odlehčení motoru.

22 Kontrolní součet

EEPROM

24 Porucha čítače Hodnoty zobrazované na počítadlech

25 Porucha

mikroprocesoru
nebo watchdog

29 Teplota

termistoru

34 Komunikace po

interní sběrnici

35 Chyba

aplikačního
softwaru

39 Odstraněné

zařízení

40 Neznámé zařízení Neznámá přídavná karta nebo

41 Teplota IGBT Tepelná ochrana IGBT mostu

42 Přehřátí brzdného

rezistoru

44 Vyměněné

zařízení (jiný typ)

45 Přidané zařízení

(jiný typ)

50 Porucha

proudového
vstupu

51 Externí porucha Porucha signalizovaná na digitálním

52 Porucha

komunikace
s panelem

Ochrana zablokování motoru zastavila
měnič.

ve frekvenčním měniči, bylo zjištěné
přehřátí motoru. Motor je přetažený.

Porucha uložení parametrů

− nesprávná činnost

− porucha součástky

jsou nesprávné

− nesprávná činnost

− porucha součástky

Na vstupu pro termistor na přídavné
kartě bylo zjištěné zvýšení teploty
motoru

Interference z okolí nebo poškozený
hardware.

Zvolené aplikační software není
funkční.

Odstranění přídavné karty.
Odstranění původní řídicí části.

komponent měniče.

frekvenčního měniče zaznamenala
krátkodobý vysoký nadproud.

Tepelná ochrana brzdného rezistoru
zaznamenala příliš náročné brzdění.

Byla vyměněna přídavná karta.
Přídavná karta má tovární nastavení
Byla přidaná přídavná karta. Resetujte

Proud na analogovém vstupu < 4 mA
(při rozsahu 4 až 20 mA)

− řídicí kabel je poškozený
nebo odpojený

− porucha zdroje signálu

vstupu, který byl naprogramovaný
jako vstup externí poruchy.

Porucha spojení mezi ovládacím
panelem a frekvenčním měničem.

Zkontrolujte motor.
Snižte zatížení motoru.

Jestliže na motor není připojená
žádná zátěž, zkontrolujte parametry
tepelného modelu.

Kontaktujte vašeho lokálního
prodejce.

Vynulujte poruchu a restartujte
měnič.
Jestliže se porucha vyskytne znovu,
kontaktujte vašeho lokálního
prodejce.

Zkontrolujte chlazení a zatížení
motoru.
Zkontrolujte připojení termistoru
(Jestliže se vstup pro termistor na
přídavné kartě nepoužívá, musí být
vyzkratovaný)

Vynulujte poruchu a restartujte
měnič.
Jestliže se porucha vyskytne znovu,
kontaktujte vašeho lokálního
prodejce.

Kontaktujte vašeho lokálního
prodejce.

Resetujte

Kontaktujte vašeho lokálního
prodejce.

Zkontrolujte zatížení.
Zkontrolujte dimenzování motoru.

Nastavte delší dobu doběhu.
Použijte externí brzdný rezistor.

Resetujte

Zkontrolujte obvody proudové
slučky.

Zkontrolujte nastavení parametrů
a zařízení, které signalizuje
poruchu. Zkontrolujte též připojení
tohoto zařízení.
Zkontrolujte připojení a případný
kabel panelu.

24hodinová podpora: [phone] • E-mail: [e-mail]

9

90 • VACON ODSTRAŇOVÁNÍ PORUCH

53 Porucha

komunikační
sběrnice

54 Porucha slotu Poškozená přídavná karta, nebo slot. Zkontrolujte kartu a slot.

55 Kontrola měřené

hodnoty

Tab. 9-1. Kódy poruch

Přerušení spojení mezi Mastrem a
přídavnou kartou Slave komunikační
sběrnice.

Měřená hodnota je nad nebo pod (v
závislosti na par. 2.7.22) limitem
kontroly měřené hodnoty (par.

2.7.23)

Zkontrolujte instalaci.
Jestliže je instalace správná,
kontaktujte nejbližšího prodejce
Vacon.

Kontaktujte nejbližšího prodejce
Vacon.

9

Tel.: [phone] • Fax: [phone]

POPIS PŘÍDAVNÉ KARTY OPT-AA VACON • 91

10. POPIS PŘÍDAVNÉ KARTY OPT-AA

Popis: Přídavná I/O karta s jedním reléovým výstupem, jedním výstupem

s otevřeným kolektorem a třemi digitálními vstupy.

Vhodné sloty: Vacon NXL slot E
ID typu: 16705
Svorky: Dvě svorkovnice; Šroubové svorkovnice (M2.6 a M3); Bez kódování
Propojky: Žádné
Parametry karty: Žádné

I/O svorky na OPT-AA

Svorka Nastavení

parametru

X3

1 +24 V
2 GND Zem pro ovládaní, např. pro +24 V a DO

3 DIN1 DIGIN:x.1 Digitální vstup 1
4 DIN2 DIGIN:x.2 Digitální vstup 2
5 DIN3 DIGIN:x.3 Digitální vstup 3
6 DO1 DIOUT:x.1 Výstup s otevřeným kolektorem, 50 mA / 48 V

X5

24 RO1/NC
25 RO1/C
26 RO1/NO

DIOUT:x.2

Popis

Výstupní pomocné napětí; napětí pro spínače a pod., max.
150 mA

Reléový výstup 1 (NO)
Kapacita spínání: 24 VDC / 8 A
250 VAC / 8 A
125 VDC / 0,4 A

Tab. 10-1. I/O svorky karty OPT-AA

Poznámka! Svorka +24 V může být využita na napájení řídicí části (ne výkonového modulu).

24hodinová podpora: [phone] • E-mail: [e-mail]

10

92 • VACON POPIS PŘÍDAVNÉ KARTY OPT-AI

11. POPIS PŘÍDAVNÉ KARTY OPT-AI

Popis: Přídavná I/O karta s jedním reléovým výstupem (NO), třemi digitálními

vstupy a jedním vstupem pro termistor pro měnič Vacon NXL.

Vhodné sloty: Vacon NXL board slot E
ID typu: 16713
Svorky: Tři svorkovnice; Šroubové svorkovnice; Bez kódování
Propojky: Žádné
Parametry karty: Žádné

11

Tel.: [phone] • Fax: [phone]

POPIS PŘÍDAVNÉ KARTY OPT-AI VACON • 93

I/O svorky na OPT-AI

Svorka Nastavení

parametru

X4

12 +24 V Výstupní pomocné napětí; napětí pro spínače a pod., max.

13 GND Zem pro ovládání, např. Pro +24 V a DO
14 DIN1 DIGIN:B.1 Digitální vstup 1
15 DIN2 DIGIN:B.2 Digitální vstup 2
16 DIN3 DIGIN:B.3 Digitální vstup 3

X2

25 RO1/

Společný

26 RO1/

NO

X3

28 TI+
29 TI-

DigOUT:B.1

DIGIN:B.4

Popis

150 mA

Reléový výstup 1 (NO)
Kapacita spínání: 24 VDC / 8 A
250 VAC / 8 A

125 VDC / 0,4 A

Vstup termistoru; R

= 4,7 kΩ (PTC)

poruchy

Tab. 11-1. I/O svorky karty OPT-AI

Poznámka! Svorka +24 V může být využitá na napájení řídicí části (ne výkonového modulu).

24hodinová podpora: [phone] • E-mail: [e-mail]

11

Find your nearest Vacon office

on the Internet at:

www.vacon.com

Manual authoring:
[e-mail]

Vacon Plc.
Runsorintie 7
65380 Vaasa
Finland

Subject to change without prior notice
© 2014 Vacon Plc.

Document ID:

Rev. A
