VACON®NXL
CONVERTIDORES DE CA
CONTROL MULTIUSOS MANUAL DE APLICACIÓN
Aplicación Control Multi-propósito Vacon |
|
|
(Software ALFIFF20) Ver. 1.02 |
|
|
ÍNDICE |
|
|
1. |
Introducción................................................................................................................... |
2 |
2. |
E/S de control ................................................................................................................ |
3 |
3. |
Aplicación Control Multi-propósito – Listas de parámetros............................................. |
4 |
3.1 |
Valores de monitorización (Panel de control: menú M1) ........................................................... |
4 |
3.2 |
Parámetros básicos (Panel de control: Menú P2 P2.1) ......................................................... |
5 |
3.3 |
Señales de entrada (Panel de control: Menú P2 P2.2)........................................................... |
7 |
3.4 |
Señales de salida (Panel de control: Menú P2 P2.3).............................................................. |
9 |
3.5 |
Parámetros control accionamiento (Panel de control: Menú P2 P2.4) ............................. |
10 |
3.6 |
Parámetros frecuencia prohibida (Panel de control: Menú P2 P2.5) ............................... |
10 |
3.7 |
Parámetros control de motor (Panel de control: Menú P2 P2.6)........................................ |
11 |
3.8 |
Protecciones (Panel de control: Menú P2 P2.7) ................................................................... |
12 |
3.9 |
Parámetros rearranque automático (Panel de control: Menú P2 P2.8) ............................. |
13 |
3.10 |
Parámetros referencia PID (Panel de control: Menú P2 P2.9)............................................ |
13 |
3.11 |
Parámetros de control de bombas y ventiladores (Panel de control: Menú P2 P2.10) ..... |
14 |
3.12 |
Control de panel (Panel de control: Menú K3) .......................................................................... |
15 |
3.13 |
Menú de sistema (Panel de control: Menú S6).......................................................................... |
15 |
3.14 |
Cartas de expansión (Panel de control: Menú E7) .................................................................... |
15 |
4. |
Descripción de los parámetros ..................................................................................... |
16 |
4.1 |
PARÁMETROS BÁSICOS.............................................................................................................. |
16 |
4.2 |
SEÑALES DE ENTRADA .............................................................................................................. |
21 |
4.3 |
SEÑALES DE SALIDA .................................................................................................................. |
25 |
4.4 |
CONTROL ACCIONAMIENTO....................................................................................................... |
29 |
4.5 |
FRECUENCIAS PROHIBIDAS ...................................................................................................... |
33 |
4.6 |
CONTROL MOTOR........................................................................................................................ |
34 |
4.7 |
PROTECCIONES........................................................................................................................... |
37 |
4.8 |
PARÁMETROS DE REARRANQUE AUTOMÁTICO ...................................................................... |
45 |
4.9 |
PARÁMETROS REFERENCIA PID ............................................................................................... |
46 |
4.10 |
CONTROL DE BOMBAS Y VENTILADORES ................................................................................ |
52 |
4.11 |
PARÁMETROS DE CONTROL DE PANEL ................................................................................... |
61 |
5. |
Lógica señales de control en la Aplicación Control Multi-propósito .............................. |
61 |
2 • vacon |
Introducción |
Aplicación Control Multi-propósito
1.INTRODUCCIÓN
La aplicación Control Multi-propósito para Vacon NXL utiliza la referencia directa de frecuencia de la entrada analógica 1 por defecto. No obstante, se puede utilizar un regulador PID, por ejemplo, en aplicaciones de control de bombas y ventiladores, que ofrece funciones de medición y ajuste internas versátiles. Al poner a punto el accionamiento, el único grupo de parámetros visible es B2.1 (Parámetros básicos). Los parámetros especiales se pueden buscar y editar después de cambiar el valor del par. 2.1.22 (Ocultación Parám).
La referencia directa de frecuencia se puede utilizar para el control sin el regulador PID y se puede seleccionar desde entradas analógicas, bus de campo, panel, velocidades constantes o potenciómetro motorizado.
Los parámetros especiales para el Control de bombas y ventiladores (Grupo P2.10) pueden buscarse y editarse tras cambiar el valor del par. 2.9.1 a 2 (Control de bombas y ventiladores activado).
La referencia del regulador PID se puede seleccionar desde entradas analógicas, bus de campo, referencia de panel PID 1 o activando la referencia de panel PID 2 mediante la entrada digital. El valor actual del regulador PID se puede seleccionar desde entradas analógicas, bus de campo o los valores actuales del motor. El regulador PID también se puede utilizar cuando el convertidor de frecuencia está controlado a través de bus de campo o el panel de control.
Las entradas digitales DIN2, DIN3, (DIN4) y las entradas digitales opcionales DIE1, DIE2, DIE3 pueden programarse libremente.
Las salidas analógicas y de relé/digitales opcionales e internas se pueden programar libremente.
La entrada analógica 1 se puede programar como entrada de intensidad, entrada de tensión o entrada digital DIN4.
¡NOTA! Si la entrada analógica 1 se ha programado como DIN4 con el parámetro 2.2.6 (Rango Señal AI1), compruebe que las selecciones de los puentes (Figura 1- 1) sean correctas.
Funciones adicionales:
El regulador PID puede emplearse desde las E/S de lugares de control, panel y bus de campo
Función Dormir
Función de supervisión de valor actual: completamente programable; progr. desconectada, aviso, fallo
Lógica señales de control Marcha/Paro e Inversión programable
Escalado referencia
2 velocidades constantes
Selección de rango de entrada analógica, escalado de la señal, inversión y filtrado
Supervisión de límite de frecuencia
Funciones de marcha y paro programables
Freno CC a la marcha y paro
Área de frecuencias prohibidas
Curva U/f y optimización U/f programables
Frecuencia de conmutación ajustable
Función autoarranque después del fallo
Protecciones y supervisiones (todas completamente programables; progr. desconectada, aviso, fallo):
Fallo de entrada de intensidad
Fallo Externo
Fase Salida
Baja tensión
Fallo tierra
Protección de baja carga, de motor bloqueado y térmica del motor
Termistor
Comunicación Bus de campo
Carta opcional
Teléfono: 938 774 506 • Fax: 938 770 009
1
E/S de control |
vacon • 3 |
2.E/S DE CONTROL
Potenciómetro referencia
|
|
|
|
|
|
|
|
Terminal |
Señal |
Descripción |
|
|
|
1 |
+10Vref |
Alimentación referencia |
Tensión para el potenciómetro, etc. |
|
|
2 |
AI1+ |
Entrada analógica, rango de |
Referencia de frecuencia de entrada de |
|
|
||||
|
|
|
|
tensión 0—10V CC. |
tensión |
|
|
|
|
|
Se puede programar como DIN4 |
|
|
3 |
AI1- |
Masa E/S |
Masa para referencia y control |
|
|
4 |
AI2+ |
Entrada analógica, rango de |
Referencia de frecuencia de entrada de |
|
|
5 |
AI2-/ |
tensión 0-10 V CC o rango de |
intensidad |
|
|
|
GND |
intensidad 0/4—20mA |
|
|
|
6 |
+24V |
Salida de tensión de control |
Tensión para interruptores, etc. máx. 0,1 A |
|
|
7 |
GND |
Masa E/S |
Masa para referencia y control |
|
|
|
|
|
|
|
|
8 |
DIN1 |
Marcha directa |
Contacto cerrado = marcha directa |
|
|
9 |
DIN2 |
Marcha inversa (programable) |
Contacto cerrado = marcha inversa |
|
|
|
|
|
|
|
|
10 |
DIN3 |
Selección 1 velocidad múltiple |
Contacto cerrado = velocidad múltiple |
|
|
|
|
(programable) |
|
|
|
11 |
GND |
Masa E/S |
Masa para referencia y control |
|
|
|
|
|
|
|
mA |
18 |
AO1+ |
Frecuencia de salida |
Programable |
|
19 |
AO1- |
Salida analógica |
Rango 0—20 mA/RL, máx. 500 |
|
|
|
||||
|
|
A |
RS 485 |
Bus serie |
Receptor/transmisor diferencial |
|
|
B |
RS 485 |
Bus serie |
Receptor/transmisor diferencial |
|
|
30 |
+24V |
24V Tensión entrada auxiliar |
Alimentación control externa |
|
|
|
|
|
|
21 |
RO1 |
Salida relé 1 |
Programable |
22 |
RO1 |
FALLO |
|
23 |
RO1 |
|
|
Tabla 1- 1. Configuración de E/S por defecto de la aplicación control multipropósito
|
|
|
|
Terminal |
Señal |
Descripción |
|
1 |
+10Vref |
Alimentación referencia |
Tensión para el potenciómetro, etc. |
2 |
AI1+ |
Entrada analógica, rango de |
Referencia de frecuencia de entrada de |
|
o |
tensión 0—10V CC |
tensión |
|
DIN4 |
|
Referencia de frecuencia de entrada de |
|
|
|
tensión/intensidad |
|
|
|
(MF4-MF6) |
|
|
|
Se puede programar como DIN4 |
3 |
AI1- |
Masa E/S |
Masa para referencia y control |
4 |
AI2+ |
Entrada analógica, rango de |
Referencia de frecuencia de entrada de |
5 |
AI2-/ |
intensidad 0—20mA |
intensidad |
|
GND |
|
|
|
|
|
|
6 |
+ 24 V |
Salida de tensión de control |
|
7 |
GND |
Masa E/S |
Masa para referencia y control |
Tabla 1- 2. Configuración de AI1 cuando se programa como DIN4
Soporte 24 horas: 686 968 39 • Email: vacon@vacon.es |
2 |
|
4 • vacon |
Listas de parámetros |
3.APLICACIÓN CONTROL MULTI-PROPÓSITO – LISTAS DE PARÁMETROS
En las páginas siguientes, se facilitan las listas de parámetros con los grupos de parámetros respectivos. Las descripciones de parámetros se facilitan en las páginas 16 a 46.
Explicaciones de las columnas:
Código |
= Indicación de lugar en el panel; muestra al operador el número de parám. actual |
|||
Parámetro |
= |
Nombre del parámetro |
||
Mín |
= |
Valor mínimo del parámetro |
||
Máx |
= Valor máximo del parámetro |
|||
Uni. |
= Unidad del valor del parámetro; se facilita si está disponible |
|||
Defecto |
= |
Valor ajustado en fábrica |
||
Clie. |
= |
Ajustes del cliente |
||
ID |
= Número de ID del parámetro (utilizado con herramientas PC) |
|||
|
|
|
= En el código de parámetro: el valor del parámetro sólo puede cambiarse tras el |
|
|
|
|
|
paro del convertidor de frecuencia. |
Los valores de monitorización son los valores actuales de los parámetros y señales, así como los estados y las mediciones. Los valores de monitorización no pueden editarse.
Véase el Capítulo 7.3.1 del Manual del usuario de Vacon NXL para más información.
Cód. |
Parámetro |
Uni. |
ID |
Descripción |
|
V1.1 |
Frecuencia de salida |
Hz |
1 |
Frecuencia al motor |
|
V1.2 |
Referencia de frecuencia |
Hz |
25 |
|
|
V1.3 |
Velocidad del motor |
rpm |
2 |
Velocidad calculada del motor |
|
V1.4 |
Intensidad motor |
A |
3 |
Intensidad medida del motor |
|
V1.5 |
Par motor |
% |
4 |
Par nominal/actual calculado de la unidad |
|
V1.6 |
Potencia motor |
% |
5 |
Potencia nominal/actual calculada de la unidad |
|
V1.7 |
Tensión motor |
V |
6 |
Tensión calculada del motor |
|
V1.8 |
Tensión DC-link |
V |
7 |
Tensión medida DC-link |
|
V1.9 |
Temperatura unidad |
ºC |
8 |
Temperatura del refrigerador |
|
V1.10 |
Entrada analógica 1 |
|
13 |
AI1 |
|
V1.11 |
Entrada analógica 2 |
|
14 |
AI2 |
|
V1.12 |
Intensidad salida analógica |
mA |
26 |
AO1 |
|
V1.13 |
Intensidad salida analógica 1, carta expansión |
mA |
31 |
|
|
V1.14 |
Intensidad salida analógica 2, carta expansión |
mA |
32 |
|
|
V1.15 |
DIN1, DIN2, DIN3 |
|
15 |
Estados de entrada digital |
|
V1.16 |
DIE1, DIE2, DIE3 |
|
33 |
Carta de expansión de E/S: estados de entrada |
|
|
|
digital |
|||
|
|
|
|
||
V1.17 |
RO1 |
|
34 |
Estado salida relé 1 |
|
V1.18 |
ROE1, ROE2, ROE3 |
|
35 |
Carta de exp. de E/S: estados salida relé |
|
V1.19 |
DOE 1 |
|
36 |
Carta de exp. de E/S: estado salida digital 1 |
|
V1.20 |
Referencia PID |
% |
20 |
En porcentaje de la frecuencia máxima |
|
V1.21 |
Valor actual PID |
% |
21 |
En porcentaje del valor actual máximo |
|
V1.22 |
Valor error PID |
% |
22 |
En porcentaje del valor de error máximo |
|
V1.23 |
Salida PID |
% |
23 |
En porcentaje del valor de salida máximo |
|
V1.24 |
Rotación salidas 1,2,3 |
|
30 |
Solo para control de bombas y ventiladores |
|
V1.26 |
Temperatura del motor |
% |
9 |
Temperatura del motor calculada, 1000 equivale |
|
a 100,0% = temperatura nominal del motor |
|||||
|
|
|
|
Tabla 1- 3. Valores de monitorización
Teléfono: 938 774 506 • Fax: 938 770 009
3
Listas de parámetros |
vacon • 5 |
3.2Parámetros básicos (Panel de control: Menú P2 P2.1)
Código |
Parámetro |
Mín |
Máx |
Uni. |
Por |
Cli. |
ID |
Nota |
|
|
|
|
|
defecto |
|
|
|
|
|
P2.1.1 |
Frecuencia mínima |
0,00 |
Par. 2.1.2 |
Hz |
0,00 |
101 |
|
|
|
|
|
|
|
|
|
|
|
NOTA: Si fmáx > que la |
|
|
|
|
|
|
|
|
|
|
velocidad sincr. motor, |
|
|
|
P2.1.2 |
Frecuencia máxima |
Par. 2.1.1 |
320,00 |
Hz |
50,00 |
102 |
comprobar que tanto el motor |
|
|
|
|
|
|
|
|
|
|
como el sistema de |
|
|
|
|
|
|
|
|
|
|
accionamiento lo permitan |
|
|
|
P2.1.3 |
Tiempo aceleración |
0,1 |
3000,0 |
s |
1,0 |
103 |
|
|
|
|
1 |
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
P2.1.4 |
Tiempo deceleración |
0,1 |
3000,0 |
s |
1,0 |
104 |
|
|
|
|
1 |
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
NOTA: Las fórmulas se |
|
|
|
|
|
|
|
|
|
|
aplican aproximadamente a |
|
|
|
P2.1.5 |
Límite intensidad |
0,1 x IL |
1,5 x IL |
A |
IL |
107 |
convertidores de frecuencia |
|
|
|
hasta MF3. Para tamaños |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
superiores, consultar a la |
|
|
|
|
|
|
|
|
|
|
fábrica. |
|
|
|
|
Tensión nominal del |
|
|
|
NXL2:230v |
|
|
|
|
|
P2.1.6 |
180 |
690 |
V |
110 |
|
|
||
|
|
motor |
NXL5:400v |
|
|
|||||
|
|
|
|
|
|
|
|
|
||
|
|
|
Frecuencia nominal |
|
|
|
|
|
Ver la placa de características |
|
|
|
P2.1.7 |
30,00 |
320,00 |
Hz |
50,00 |
111 |
|
||
|
|
del motor |
del motor |
|
||||||
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
Valor por defecto para un |
|
|
|
|
Velocidad nominal |
|
|
|
|
|
motor de cuatro polos y un |
|
|
|
P2.1.8 |
300 |
20 000 |
rpm |
1440 |
112 |
|
||
|
|
del motor |
convertidor de frecuencia de |
|
||||||
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
potencia nominal. |
|
|
|
|
Intensidad nominal |
|
|
|
|
|
Ver la placa de características |
|
|
|
P2.1.9 |
0,3 x IL |
1,5 x IL |
A |
IL |
113 |
|
||
|
|
del motor |
del motor |
|
||||||
|
|
|
|
|
|
|
|
|
||
|
|
|
Cos phi del motor |
0,30 |
1,00 |
|
0,85 |
120 |
Ver la placa de características |
|
|
|
P2.1.10 |
|
|
||||||
|
|
|
del motor |
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tipo de marcha |
0 |
1 |
|
0 |
505 |
0=Rampa |
|
|
|
P2.1.11 |
|
|
||||||
|
|
|
1=Motor girando |
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
P2.1.12 |
Tipo de paro |
0 |
1 |
|
0 |
506 |
0=Libre |
|
|
|
|
1=Rampa |
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
P2.1.13 |
Optimización U/f |
0 |
1 |
|
0 |
109 |
0=Sin utilizar |
|
|
|
|
1=Sobrepar automático |
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0=AI1 |
|
|
|
|
|
|
|
|
|
|
1=AI2 |
|
|
|
P2.1.14 |
Referencia E/S |
0 |
4 |
|
0 |
117 |
2=Referencia Panel |
|
|
|
|
3=Referencia Bus de campo |
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(FBSpeedReference) |
|
|
|
|
|
|
|
|
|
|
4=Potenciómetro motorizado |
|
|
|
|
|
|
|
|
|
|
Sin utilizar si MínCliente EA2 |
|
|
|
|
|
|
|
|
|
|
<> 0% o MáxCliente EA2 <> |
|
|
|
|
|
|
|
|
|
|
100% |
|
|
|
P2.1.15 |
Rango señal EA2 |
1 |
4 |
|
2 |
390 |
1=0—20 mA |
|
|
|
|
|
|
|
|
|
|
2=4—20 mA |
|
|
|
|
|
|
|
|
|
|
3=0V – 10V |
|
|
|
|
|
|
|
|
|
|
4=2V – 10V |
|
|
|
|
|
|
|
|
|
|
|
|
Soporte 24 horas: 686 968 39 • Email: vacon@vacon.es |
3 |
|
|
|
6 • vacon |
|
|
|
|
|
|
Listas de parámetros |
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0=Sin utilizar |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1=Frec. Salida (0—fmáx) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2=Ref. frec. (0—fmáx) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3=Veloc. motor (0—Velocidad |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
nom. motor) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4=Intensidad salida (0—InMotor) |
|
|
|
|
|
P2.1.16 |
Contenido salida |
0 |
12 |
|
1 |
|
307 |
|
5=Par motor (0—TnMotor) |
|
||
|
|
|
analógica |
|
|
|
6=Potencia motor (0—PnMotor) |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
7=Tensión motor (0--UnMotor) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
8=Tensión DC-link (0—UnMotor) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
9=Valor ref. regulador PID |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
10=Valor act. reg. PI 1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
11=Valor error regul. PI |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
12=Salida regulador PI |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0=Sin utilizar |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1=Marcha inversa |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(DIN1=Marcha directa) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2=Inversa (DIN1=Marcha) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3=Pulso de paro (DIN1=Pulso |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
marcha) |
|
|
|
|
|
|
|

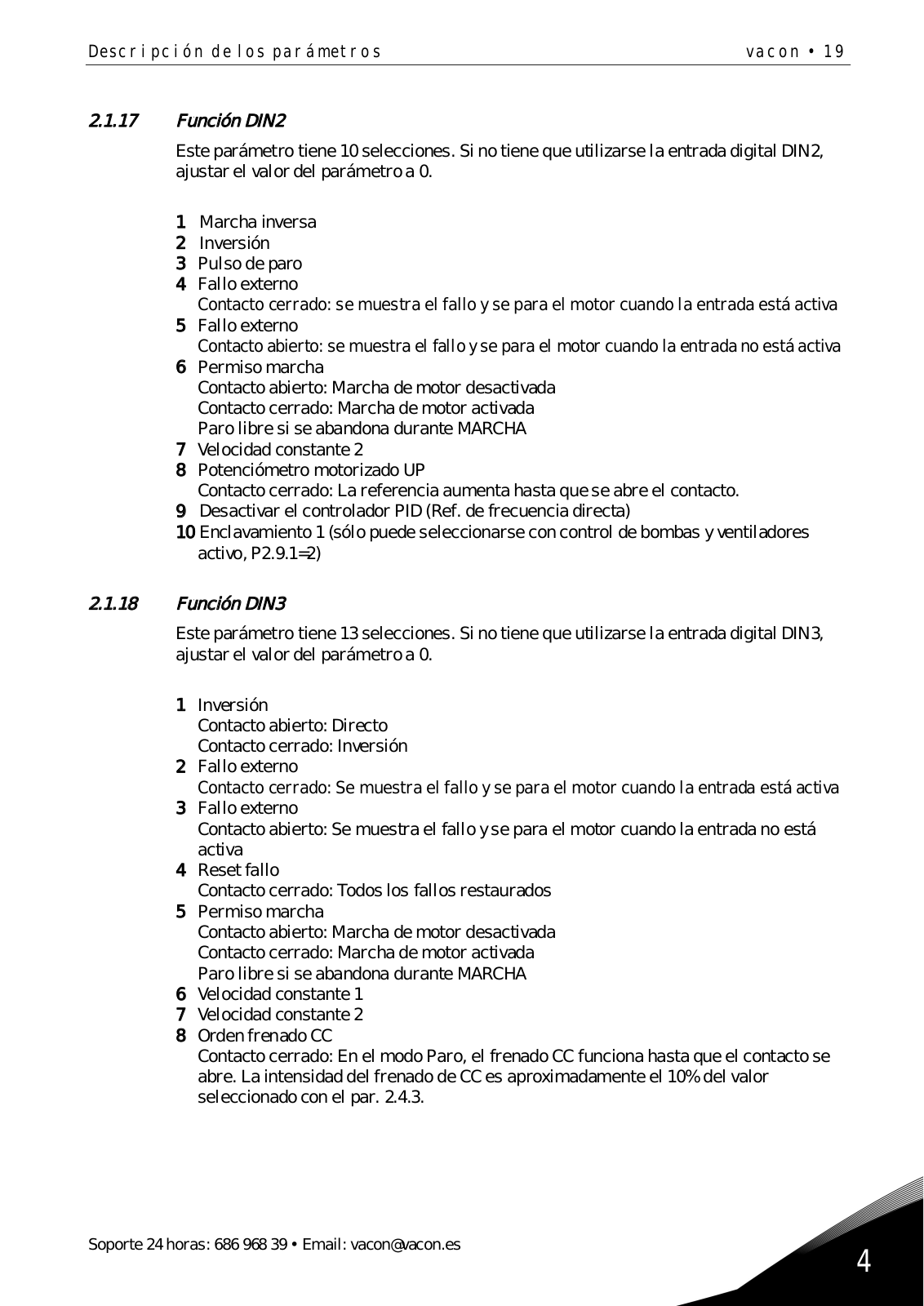

Función DIN2 |
0 |
10 |
|
1 |
|
|
|
4=Fallo externo, cc |
|
|
|
|
|
P2.1.17 |
|
|
|
319 |
|
|
||||||
|
|
|
|
|
|
|
5=Fallo externo, ca |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
6=Permiso marcha |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
7=Velocidad constante 2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
8= Pot. motor UP (cc) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
9= Desactivar PID (Ref. de frec. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
directa) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
10=Enclavamiento 1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0=Sin utilizar |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1=Inversión |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2=Fallo externo, cc |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3=Fallo externo, ca |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4=Reset fallo |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5=Permiso marcha |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6=Velocidad const. 1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
7=Velocidad const. 2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
8=Comando de frenado CC |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
9=Pot. motor. UP (cc) |
|
|
|
|
|
|
|
Función DIN3 |
0 |
16 |
|
6 |
|
|
|
10=Pot. motor. DOWN (cc) |
|
|
|
|
|
P2.1.18 |
|
|
|
301 |
|
|
||||||
|
|
|
|
|
|
|
11=Desactivar PID (Ref. frec. |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
directa) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
12=Selección ref. panel PID 2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
13=Enclavamiento 2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
14=Entrada termistor (Véase |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
el Capítulo 6.2.4 del |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Manual del usuario) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
15=Forzar lugar de control a |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
terminal de E/S |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
16=Forzar lugar de control a |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
fieldbus |
|
|
|
|
|
P2.1.19 |
Veloc. const. 1 |
0,00 |
Par. 2.1.2 |
Hz |
10,00 |
|
105 |
|
|
|
|
|
|
|
|
P2.1.20 |
Veloc. const. 2 |
0,00 |
Par. 2.1.2 |
Hz |
50,00 |
|
106 |
|
|
|
|
|
|
|
|
P2.1.21 |
Rearranque autom. |
0 |
1 |
|
0 |
|
731 |
|
0=Sin utilizar |
|
||
|
|
|
|
|
|
1=Utilizado |
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
0=Todos los parámetros |
|
|
|
|
|
P2.1.22 |
Ocultación parám. |
0 |
1 |
|
1 |
|
115 |
visibles |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
1=Sólo el grupo b21 visible |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tabla 1- 4. Parámetros básicos P2.1
Teléfono: 938 774 506 • Fax: 938 770 009
3
Listas de parámetros |
vacon • 7 |
3.3Señales de entrada (Panel de control: Menú P2 P2.2)
Código |
Parámetro |
Mín |
Máx |
Uni. |
Por |
Cli. |
ID |
Nota |
|
|
|
|
|
defecto |
|
|
|
|
|
|
|
|
|
|
|
|
0=Sin utilizar |
|
|
|
|
|
|
|
|
|
1=Inversión |
|
|
|
|
|
|
|
|
|
2=Fallo externo, cc |
|
|
|
|
|
|
|
|
|
3=Fallo externo, ca |
|
|
|
|
|
|
|
|
|
4=Reset fallo |
|
|
|
|
|
|
|
|
|
5=Permiso marcha |
|
|
|
|
|
|
|
|
|
6=Velocidad const. 1 |
|
|
|
Función carta |
|
|
|
|
|
7=Velocidad const. 2 |
|
P2.2.1 |
|
0 |
13 |
|
7 |
368 |
8=Inyección CC |
|
|
|
expansión DIE1 |
|
||||||
|
|
|
|
|
|
|
|
9=Pot. motor. UP (cc) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
10=Pot. motor. DOWN |
|
|
|
|
|
|
|
|
|
(cc) |
|
|
|
|
|
|
|
|
|
11=Desactivar PID |
|
|
|
|
|
|
|
|
|
(selección ctrl. PID) |
|
|
|
|
|
|
|
|
|
12=Selección ref. pan. PID |
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
13=Enclavamiento 1 |
|
|
|
Función carta de |
|
|
|
|
|
Como par. 2.2.1, excepto: |
|
P2.2.2 |
|
0 |
13 |
|
4 |
330 |
||
|
|
expansión DIE2 |
|
13=Enclavamiento 2 |
|||||
|
|
|
|
|
|
|
|
||
|
|
|
Función carta de |
|
|
|
|
|
Como par. 2.2.1, excepto: |
|
P2.2.3 |
|
0 |
13 |
|
11 |
369 |
||
|
|
expansión DIE3 |
|
13=Enclavamiento 3 |
|||||
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
Se utiliza si P2.2.6 = 0 |
|
P2.2.4 |
Función DIN4 (AI1) |
0 |
13 |
|
2 |
499 |
Véanse las selecciones |
|
|
|
|
|
|
|
|
|
|
anteriores, Par 2.2.3 |
|
|
|
|
|
|
|
|
|
10=AI1 (1=Local, |
|
|
|
|
|
|
|
|
|
0=entrada 1) |
|
|
|
|
|
|
|
|
|
11=AI2 (1=Local, |
|
|
|
|
|
|
|
|
|
1=entrada 2) |
|
P2.2.5 |
Selección señal AI1 |
0 |
|
|
10 |
377 |
20=Exp. AI1 |
|
|
|
|
(2=carta exp. |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0=entrada 1) |
|
|
|
|
|
|
|
|
|
21=Exp. AI2 |
|
|
|
|
|
|
|
|
|
(2=carta exp. |
|
|
|
|
|
|
|
|
|
1=entrada 2) |
|
|
|
|
|
|
|
|
|
0=Entrada digital 4 |
|
|
|
|
|
|
|
|
|
1=0mA – 20mA (MF4-->) |
|
|
|
|
|
|
|
|
|
2=4mA – 20mA (MF4-->) |
|
|
|
|
|
|
|
|
|
3=0V – 10V |
|
|
|
|
|
|
|
|
|
4=2V – 10V |
|
P2.2.6 |
Rango señal AI1 |
1 |
4 |
|
3 |
379 |
Sin utilizar si MínCliente |
|
|
|
|
|
|
|
|
|
|
EA2 > 0% o MáxCliente |
|
|
|
|
|
|
|
|
|
EA2 < 100% |
|
|
|
|
|
|
|
|
|
¡Nota! Véase el capítulo |
|
|
|
|
|
|
|
|
|
7.3.6 del Manual del |
|
|
|
|
|
|
|
|
|
usuario de NXL: Modo AI1 |
|
P2.2.7 |
Ajuste cliente |
0,00 |
100,00 |
% |
0,00 |
380 |
|
|
|
mínimo AI1 |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
P2.2.8 |
Ajuste cliente |
0,00 |
100,00 |
% |
100,00 |
381 |
|
|
|
máximo AI1 |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
P2.2.9 |
Inversión señal AI1 |
0 |
1 |
|
0 |
387 |
0=Sin inversión |
|
|
|
1=Inversión |
|||||||
|
|
|
|
|
|
|
|
|
|
P2.2.10 |
Tiempo filtrado AI1 |
0,00 |
10,00 |
s |
0,10 |
378 |
0=Sin filtrado |
||
P2.2.11 |
Selección señal AI2 |
0 |
|
|
11 |
388 |
Como par. 2.2.5 |
Soporte 24 horas: 686 968 39 • Email: vacon@vacon.es |
3 |
|
8 • vacon |
Listas de parámetros |
|
|
|
|
|
|
|
|
Sin utilizar si MínCliente |
|
|
|
|
|
|
|
|
EA2 <> 0% o MáxCliente |
|
|
|
|
|
|
|
|
EA2 <> 100% |
P2.2.12 |
Rango señal AI2 |
1 |
2 |
|
2 |
|
390 |
1=0—20 mA |
|
|
|
|
|
|
|
|
2=4—20 mA |
|
|
|
|
|
|
|
|
3=0V – 10V |
|
|
|
|
|
|
|
|
4=2V – 10V |
P2.2.13 |
Ajuste cliente |
0,00 |
100,00 |
% |
0,00 |
|
391 |
|
mínimo AI2 |
|
|
||||||
|
|
|
|
|
|
|
|
|
P2.2.14 |
Ajuste cliente |
0,00 |
100,00 |
% |
100,00 |
|
392 |
|
máximo AI2 |
|
|
||||||
|
|
|
|
|
|
|
|
|
P2.2.15 |
Inversión AI2 |
0 |
1 |
|
0 |
|
398 |
0=Sin inversión |
|
|
1=Inversión |
||||||
|
|
|
|
|
|
|
|
|
P2.2.16 |
Tiempo filtrado AI2 |
0,00 |
10,00 |
s |
0,10 |
|
389 |
0=Sin filtrado |
|
Restauración |
|
|
|
|
|
|
0=Sin reset |
P2.2.17 |
memoria ref. |
0 |
2 |
|
1 |
|
367 |
1=Reset con paro o |
frecuencia pot. |
|
|
desexcitación |
|||||
|
|
|
|
|
|
|
||
|
motor. |
|
|
|
|
|
|
2=Reset con desexcitación |
|
Valor mínimo |
|
|
|
|
|
|
|
P2.2.18 |
escalado de |
0,00 |
P2.2.18 |
|
0,00 |
|
344 |
|
|
referencia |
|
|
|
|
|
|
|
|
Valor máximo |
|
|
|
|
|
|
|
P2.2.19 |
escalado de |
P2.2.17 |
320,00 |
|
0,00 |
|
345 |
|
|
referencia |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0=AI1 |
|
|
|
|
|
|
|
|
1=AI2 |
|
|
|
|
|
|
|
|
2=Referencia Panel |
|
Selección referencia |
0 |
5 |
|
2 |
|
121 |
3=Referencia de Bus de |
P2.2.20 |
|
|
campo |
|||||
control de panel |
|
|
||||||
|
|
|
|
|
|
|
(FBSpeedreference) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4=Potenciómetro |
|
|
|
|
|
|
|
|
motorizado |
|
|
|
|
|
|
|
|
5=Regulador PID |
|
Selección referencia |
|
|
|
|
|
|
|
P2.2.21 |
control bus de |
0 |
5 |
|
3 |
|
122 |
Véanse los anteriores |
|
campo |
|
|
|
|
|
|
|
Tabla 1- 5. Señales de entrada, P2.2 |
|
|
|
|
|
|
||
|
|
|
|
|
|
|
LC=lugar de control |
|
|
|
|
|
|
|
|
cc=contacto cerrado |
|
|
|
|
|
|
|
|
ca=contacto abierto |
Teléfono: 938 774 506 • Fax: 938 770 009
3
Listas de parámetros |
vacon • 9 |
3.4Señales de salida (Panel de control: Menú P2 P2.3)
Código |
Parámetro |
Mín |
Máx |
Uni. |
Por |
Cli. |
ID |
Nota |
|
|
|
|
|
defecto |
|
|
|
|
|
|
|
|
|
|
0=Sin utilizar |
|
|
|
|
|
|
|
1=Listo |
|
|
|
|
|
|
|
2=Marcha |
|
|
|
|
|
|
|
3=Fallo |
|
|
|
|
|
|
|
4=Inversión fallo |
|
|
|
|
|
|
|
5=Aviso sobretem.convert.frec. |
|
|
|
|
|
|
|
6=Aviso o fallo externo |
|
|
|
|
|
|
|
7=Aviso o fallo referencia |
|
|
|
|
|
|
|
8=Aviso |
|
|
|
|
|
|
|
9=Inversión |
P2.3.1 |
Cont. salida de relé 1 |
0 |
20 |
|
3 |
313 |
10=Velocidad constante |
|
|
|
|
|
|
|
11=En velocidad |
|
|
|
|
|
|
|
12=Regulador motor activado |
|
|
|
|
|
|
|
13=Límite superv.frec.salida 1 |
|
|
|
|
|
|
|
14=Lugar de control: ES |
|
|
|
|
|
|
|
15=Aviso/fallo de termistor |
|
|
|
|
|
|
|
16=Supervisión de valor actual |
|
|
|
|
|
|
|
17=Control rotación 1 |
|
|
|
|
|
|
|
18=Control rotación 2 |
|
|
|
|
|
|
|
19=Control rotación 3 |
|
|
|
|
|
|
|
20= Supervisión AI |
P2.3.2 |
Cont. salida relé carta |
0 |
16 |
|
2 |
314 |
Como parámetro 2.3.1 |
de expansión 1 |
|
||||||
|
|
|
|
|
|
|
|
P2.3.3 |
Contenido salida relé |
0 |
16 |
|
3 |
317 |
Como parámetro 2.3.1 |
carta de expansión 2 |
|
||||||
|
|
|
|
|
|
|
|
P2.3.4 |
Contenido salida digital |
0 |
16 |
|
1 |
312 |
Como parámetro 2.3.1 |
carta de expansión 1 |
|
||||||
|
|
|
|
|
|
|
|
P2.3.5 |
Contenido salida |
0 |
12 |
|
1 |
307 |
Véase el par. 2.1.16 |
analógica |
|
||||||
|
|
|
|
|
|
|
|
P2.3.6 |
Tiem. filtrado sal. |
0,00 |
10,00 |
s |
1,00 |
308 |
|
analógica |
|
||||||
|
|
|
|
|
|
|
|
P2.3.7 |
Inversión salida |
0 |
1 |
|
0 |
309 |
0=Sin inversión |
analógica |
|
1=Inversión |
|||||
|
|
|
|
|
|
||
P2.3.8 |
Mínimo salida analógica |
0 |
1 |
|
0 |
310 |
0=0 mA |
|
1=4 mA |
||||||
|
|
|
|
|
|
|
|
P2.3.9 |
Escalado salida |
10 |
1000 |
% |
100 |
311 |
|
analógica |
|
||||||
|
|
|
|
|
|
|
|
|
Contenido salida |
|
|
|
|
|
|
P2.3.10 |
analógica carta de |
0 |
12 |
|
0 |
472 |
Como parámetro 2.1.16 |
|
expansión 1 |
|
|
|
|
|
|
|
Contenido salida |
|
|
|
|
|
|
P2.3.11 |
analógica carta de |
0 |
12 |
|
0 |
479 |
Como parámetro 2.1.16 |
|
expansión 2 |
|
|
|
|
|
|
|
Supervisión límite |
|
|
|
|
|
0=Sin límite |
P2.3.12 |
0 |
2 |
|
0 |
315 |
1=Supervisión límite bajo |
|
frecuen. salida 1 |
|
||||||
|
|
|
|
|
|
2=Supervisión límite alto |
|
|
|
|
|
|
|
|
|
P2.3.13 |
Límite frecuen. salida 1; |
0,00 |
Par. 2.1.2 |
Hz |
0,00 |
316 |
|
Valor supervisado |
|
||||||
|
|
|
|
|
|
|
|
|
Supervisión entrada |
|
|
|
|
|
0=No se utiliza |
P2.3.14 |
0 |
2 |
|
0 |
356 |
1=Entrada analógica 1 |
|
analógica |
|
||||||
|
|
|
|
|
|
2=Entrada analógica 2 |
|
|
|
|
|
|
|
|
|
|
Límite desactivación |
|
|
|
|
|
|
P2.3.15 |
supervisión entrada |
0,00 |
100,00 |
% |
10,00 |
357 |
|
|
analógica |
|
|
|
|
|
|
|
Límite activación |
|
|
|
|
|
|
P2.3.16 |
supervisión entrada |
0,00 |
100,00 |
% |
90,00 |
358 |
|
|
analógica |
|
|
|
|
|
|
Tabla 1- 6. Señales de salida, P2.3 |
|
Soporte 24 horas: 686 968 39 • Email: vacon@vacon.es |
3 |
|
10 • vacon |
Listas de parámetros |
3.5Parámetros control accionamiento (Panel de control: Menú P2 P2.4)
|
|
Código |
|
|
Parámetro |
|
|
Mín |
|
|
Máx |
|
|
Uni. |
|
|
Por |
|
|
Cli. |
|
|
ID |
|
|
Nota |
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
defecto |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0=Lineal |
|
|
|
|
P2.4.1 |
|
Forma Rampa 1 |
0,0 |
|
10,0 |
|
|
s |
0,0 |
|
|
|
|
500 |
|
|
>0=Curva-S tiempo de |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
rampa |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0=Sin utilizar |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1=Utilizado en estado de |
|
|
|
|
P2.4.2 |
|
|
Chopper frenado |
0 |
|
3 |
|
|
|
|
0 |
|
|
|
|
504 |
|
|
Marcha |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3=Utilizado en estado de |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Marcha y Paro |
|
|
|
|
P2.4.3 |
Intensidad frenado |
|
0,15 x In |
|
1,5 x In |
|
A |
|
Varía |
|
|
|
507 |
|
|
|
|
|||||||||
|
|
|
|
CC |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
P2.4.4 |
|
Tiem. freno CC |
0,00 |
|
600,00 |
|
|
s |
0,00 |
|
|
|
|
508 |
|
|
0=Freno CC desconect. al |
|||||||||
|
|
|
|
al paro |
|
|
|
|
|
|
|
|
|
paro |
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
Frec. para iniciar |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
P2.4.5 |
frenado CC durante |
0,10 |
|
10,00 |
|
|
Hz |
1,50 |
|
|
|
|
515 |
|
|
|
|
|||||||||
|
|
|
|
|
|
|
paro en rampa |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
P2.4.6 |
|
Tiem. frenado CC |
0,00 |
|
600,00 |
|
|
s |
0,00 |
|
|
|
|
516 |
|
|
0=Freno CC desconect. a |
|||||||||
|
|
|
|
a la marcha |
|
|
|
|
|
|
|
|
|
la marcha |
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
P2.4.7 |
|
Freno flujo |
0 |
|
1 |
|
|
|
|
0 |
|
|
|
|
520 |
|
|
0=Desconectado |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1=Conectado |
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
P2.4.8 |
Intens. frenado flujo |
0,0 |
|
|
Varía |
|
A |
0,0 |
|
|
|
|
519 |
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tabla 1- 7. Parámetros control accionamiento, P2.4
3.6Parámetros frecuencia prohibida (Panel de control: Menú P2 P2.5)
|
|
Código |
|
|
Parámetro |
|
|
Mín |
|
|
Máx |
|
|
Uni. |
|
|
Por |
|
|
Cli. |
|
|
ID |
|
|
Nota |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
defecto |
|
|
|
|
|
|
|
|
|
|
|
|
P2.5.1 |
Frecuencia prohibida |
0,0 |
|
|
Par. 2.5.2 |
|
Hz |
0,0 |
|
|
|
|
509 |
|
|
0=Sin utilizar |
|||||||||
|
|
|
rango 1 límite bajo |
|
|
|
|
|
|
|
|
|
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
P2.5.2 |
Frecuencia prohibida |
0,0 |
|
|
Par. 2.1.2 |
|
Hz |
0,0 |
|
|
|
|
510 |
|
|
0=Sin utilizar |
|||||||||
|
|
|
rango 1 límite alto |
|
|
|
|
|
|
|
|
|
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
Escalado rampa |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Multiplicador del tiempo |
||
|
|
P2.5.3 |
|
acel./decel. |
0,1 |
|
10,0 |
|
|
Tiem |
1,0 |
|
|
|
|
518 |
|
|
de rampa actualmente |
||||||||
|
|
|
frecuencias |
|
|
|
pos |
|
|
|
|
|
|
seleccionado entre límites |
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
prohibidas |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
de frecuencia prohibida |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tabla 1- 8. Parámetros frecuencias prohibidas, P2.5
Teléfono: 938 774 506 • Fax: 938 770 009
3
Listas de parámetros |
vacon • 11 |
3.7Parámetros control de motor (Panel de control: Menú P2 P2.6)
|
|
Código |
|
|
Parámetro |
|
|
Mín |
|
|
Máx |
|
|
Uni. |
|
|
Por |
|
|
Cli. |
|
|
ID |
|
|
Nota |
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
defecto |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0=Control de frecuencia |
|
|
|
|
P2.6.1 |
|
|
Modo control motor |
0 |
|
1 |
|
|
|
|
0 |
|
|
|
|
600 |
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1=Control de velocidad |
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0=Lineal |
|
|
|
|
|
|
|
|
Selección relación |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1=Cuadrática |
||
|
|
|
P2.6.2 |
|
|
|
0 |
|
3 |
|
|
|
|
0 |
|
|
|
|
108 |
|
|
||||||||
|
|
|
|
|
U/f |
|
|
|
|
|
|
|
|
|
|
|
2=Programable |
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3=Lineal con optim. flujo |
|
|
|
|
P2.6.3 |
|
Punto desexcitación |
30,00 |
|
320,00 |
|
|
Hz |
50,00 |
|
|
|
|
602 |
|
|
|
|
||||||||
|
|
|
|
|
|
Tensión en el punto |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
P2.6.4 |
|
|
10,00 |
|
200,00 |
|
% |
|
100,00 |
|
|
|
|
603 |
|
n% x Unmot |
||||||||||
|
|
|
|
|
de desexcitación |
|
|
|
|
|
|
|
|
||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
Curva U/f frecuencia |
|
|
|
|
par. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
P2.6.5 |
|
|
0,00 |
|
|
|
Hz |
50,00 |
|
|
|
|
604 |
|
|
|
|
|||||||||
|
|
|
|
|
punto medio |
|
|
P2.6.4 |
|
|
|
|
|
|
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
Curva U/f tensión |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
n% x Unmot |
||
|
|
|
P2.6.6 |
|
|
|
0,00 |
|
100,00 |
|
% |
|
100,00 |
|
|
|
|
605 |
|
|
Valor máx. parámetro = |
||||||||
|
|
|
|
|
punto medio |
|
|
|
|
|
|
|
|
|
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
par. 2.6.4 |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
Tensión de salida a |
0,00 |
|
40,00 |
|
% |
|
0,00 |
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
P2.6.7 |
|
|
|
|
|
|
|
|
|
606 |
|
n% x Unmot |
||||||||||||||
|
|
|
|
|
frecuencia cero |
|
|
|
|
|
|
|
|
||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
P2.6.8 |
|
Frecuencia de |
1,0 |
|
16,0 |
|
|
kHz |
6,0 |
|
|
|
|
601 |
|
Depende de los kW |
||||||||||
|
|
|
|
conmutación |
|
|
|
|
|
|
|
|
|||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0=Sin utilizar |
|
|
|
|
P2.6.9 |
|
|
Control sobretensión |
0 |
|
1 |
|
|
|
|
1 |
|
|
|
|
607 |
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1=Utilizado |
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
P2.6.10 |
Control baja tensión |
0 |
|
1 |
|
|
|
|
1 |
|
|
|
|
608 |
|
|
0=Sin utilizar |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
1=Utilizado |
||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tabla 1- 9. Parámetros control motor, P2.6
Soporte 24 horas: 686 968 39 • Email: vacon@vacon.es |
3 |
|
12 • vacon |
Listas de parámetros |
3.8Protecciones (Panel de control: Menú P2 P2.7)
Código |
Parámetro |
Mín |
Máx |
Uni. |
Por |
Cli. |
ID |
Nota |
defecto |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0=Sin respuesta |
|
Respuesta frente fallo |
|
|
|
|
|
1=Aviso |
P2.7.1 |
0 |
3 |
|
0 |
700 |
2=Fallo, paro según par. |
|
referencia |
|
||||||
|
|
|
|
|
|
2.1.12 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3=Fallo, paro libre |
P2.7.2 |
Respuesta frente fallo |
0 |
3 |
|
2 |
701 |
|
externo |
|
|
|||||
|
|
|
|
|
|
|
|
P2.7.3 |
Respuesta frente fallo |
1 |
3 |
|
2 |
727 |
|
baja tensión |
|
0=Sin respuesta |
|||||
|
|
|
|
|
|
||
P2.7.4 |
Supervisión fase de |
0 |
3 |
|
2 |
702 |
1=Aviso |
salida |
|
2=Fallo, paro según par. 2.1.12 |
|||||
|
|
|
|
|
|
||
P2.7.5 |
Protección fallo a |
0 |
3 |
|
2 |
703 |
3=Fallo, paro libre |
tierra |
|
|
|||||
|
|
|
|
|
|
|
|
P2.7.6 |
Protección térmica |
0 |
3 |
|
2 |
704 |
|
motor |
|
|
|||||
|
|
|
|
|
|
|
|
|
Factor de |
|
|
|
|
|
|
P2.7.7 |
temperatura |
–100,0 |
100,0 |
% |
0,0 |
705 |
|
|
ambiente del motor |
|
|
|
|
|
|
|
Factor de |
|
|
|
|
|
|
P2.7.8 |
refrigeración del |
0,0 |
150,0 |
% |
40,0 |
706 |
|
|
motor a velocidad 0 |
|
|
|
|
|
|
P2.7.9 |
Constante tiempo |
1 |
200 |
min |
45 |
707 |
|
térmico motor |
|
||||||
|
|
|
|
|
|
|
|
P2.7.10 |
Ciclo servicio motor |
0 |
100 |
% |
100 |
708 |
|
P2.7.11 |
Protección bloqueo |
0 |
3 |
|
1 |
709 |
Como par. 2.7.1 |
P2.7.12 |
Intensidad bloqueo |
0,1 |
InMotor x 2 |
A |
InMotor x1,3 |
710 |
|
P2.7.13 |
Límite tiempo bloqueo |
1,00 |
120,00 |
s |
15,00 |
711 |
|
P2.7.14 |
Límite frecuencia |
1,0 |
P 2.1.2 |
Hz |
25,0 |
712 |
|
bloqueo |
|
||||||
|
|
|
|
|
|
|
|
P2.7.15 |
Protección baja carga |
0 |
3 |
|
0 |
713 |
Como par. 2.7.1 |
P2.7.16 |
Curva baja carga a |
10,0 |
150,0 |
% |
50,0 |
714 |
|
frecuencia nominal |
|
||||||
|
|
|
|
|
|
|
|
P2.7.17 |
Curva baja carga a |
5,0 |
150,0 |
% |
10,0 |
715 |
|
frecuencia cero |
|
||||||
|
|
|
|
|
|
|
|
P2.7.18 |
Límite de tiempo |
2,00 |
600,00 |
s |
20,00 |
716 |
|
protección baja carga |
|
||||||
|
|
|
|
|
|
|
|
P2.7.19 |
Respuesta frente |
0 |
3 |
|
0 |
732 |
Como par. 2.7.1 |
fallo termistor |
|
||||||
|
|
|
|
|
|
|
|
P2.7.20 |
Respuesta frente |
0 |
3 |
|
2 |
733 |
Como par. 2.7.1 |
fallo bus de campo |
|
||||||
|
|
|
|
|
|
|
|
P2.7.21 |
Respuesta frente |
0 |
3 |
|
2 |
734 |
Como par. 2.7.1 |
fallo ranura |
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0=Sin respuesta |
P2.7.22 |
Supervisión valor |
|
|
|
|
735 |
1=Aviso por debajo del límite |
0 |
4 |
|
0 |
2=Aviso por encima del límite |
|||
actual |
|
||||||
|
|
|
|
|
|
3=Fallo, por debajo del límite |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4=Fallo, por encima del límite |
P2.7.23 |
Límite supervisión |
0,0 |
100,0 |
% |
10,0 |
736 |
|
valor actual |
|
||||||
|
|
|
|
|
|
|
|
P2.7.24 |
Retraso supervisión |
0 |
3600 |
s |
5 |
737 |
|
valor actual |
|
||||||
|
|
|
|
|
|
|
Tabla 1- 10. Protecciones, G2.7
Teléfono: 938 774 506 • Fax: 938 770 009
3
Listas de parámetros |
vacon • 13 |
3.9Parámetros rearranque automático (Panel de control: Menú P2 P2.8)
|
|
Código |
|
|
Parámetro |
|
|
Mín |
|
|
Máx |
|
|
Uni. |
|
|
Por |
|
|
Cli. |
|
|
ID |
|
|
Nota |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
defecto |
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
P2.8.1 |
|
Tiempo espera |
0,10 |
|
10,00 |
|
|
s |
0,50 |
|
|
|
|
717 |
|
|
|
|
|||||||
|
|
P2.8.2 |
|
Tiempo intentos |
0,00 |
|
60,00 |
|
|
s |
30,00 |
|
|
|
|
718 |
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0=Rampa |
|
|
|
P2.8.3 |
|
Tipo de marcha |
0 |
|
2 |
|
|
|
|
0 |
|
|
|
|
719 |
|
|
1=Arranque motor girando |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2=Según el par. 2.4.6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tabla 1- 11. Parámetros rearranque automático, P2.8
3.10 Parámetros referencia PID (Panel de control: Menú P2 P2.9)
Código |
Parámetro |
Mín |
Máx |
Uni. |
Por |
Cli. |
ID |
Nota |
defecto |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0=Sin utilizar |
|
|
P2.9.1 |
Activación PID |
0 |
1 |
|
0 |
163 |
1=Regulador PID activado |
|
|
|
2=Control de bombas y |
|
||||||
|
|
|
|
|
|
|
|
ventiladores activo, grupo |
|
|
|
|
|
|
|
|
|
P2.10 visible |
|
|
|
|
|
|
|
|
|
0=AI1 |
|
|
|
|
|
|
|
|
|
1=AI2 |
|
|
|
|
|
|
|
|
|
2=Ref. de panel (Ref. PID |
|
|
P2.9.2 |
Referencia PID |
0 |
3 |
|
2 |
332 |
1) |
|
|
|
|
|
|
|
|
|
3=Referencia Bus de |
|
|
|
|
|
|
|
|
|
campo |
|
|
|
|
|
|
|
|
|
(ProcessDataIN1) |
|
|
|
|
|
|
|
|
|
0=Señal AI1 |
|
|
|
|
|
|
|
|
|
1=Señal AI2 |
|
|
|
|
|
|
|
|
|
2=Bus de campo |
|
|
|
|
|
|
|
|
|
(ProcessDataIN2) |
|
|
P2.9.3 |
Entrada valor actual |
0 |
6 |
|
1 |
334 |
3=Par motor |
|
|
|
|
|
|
|
|
|
4=Velocidad del motor |
|
|
|
|
|
|
|
|
|
5=Intensidad motor |
|
|
|
|
|
|
|
|
|
6=Potencia motor |
|
|
|
|
|
|
|
|
|
7=AI1-AI2 |
|
|
P2.9.4 |
Ganancia regulador |
0,0 |
1000,0 |
% |
100,0 |
118 |
|
|
|
PID |
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
P2.9.5 |
Tiempo I regulador PID |
0,00 |
320,00 |
s |
10,00 |
119 |
|
|
|
P2.9.6 |
Tiempo D regulador |
0,00 |
10,00 |
s |
0,00 |
132 |
|
|
|
PID |
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
P2.9.7 |
Escala mínima valor |
–1000,0 |
1000,0 |
% |
0,00 |
336 |
0=Sin escalar el mínimo |
|
|
actual 1 |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
P2.9.8 |
Escala máxima valor |
–1000,0 |
1000,0 |
% |
100,0 |
337 |
100=Sin escalar el |
|
|
actual 1 |
máximo |
|
||||||
|
|
|
|
|
|
|
|
||
|
P2.9.9 |
Inversión valor error |
0 |
1 |
|
0 |
340 |
|
|
|
P2.9.10 |
Frecuencia dormir |
Par. |
Par. 2.1.2 |
Hz |
10,00 |
1016 |
|
|
|
2.1.1 |
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
P2.9.11 |
Retraso dormir |
0 |
3600 |
s |
30 |
1017 |
|
|
|
P2.9.12 |
Nivel despertar |
0,00 |
100,00 |
% |
25,00 |
1018 |
|
|
|
|
|
|
|
|
|
|
0=Despertar por debajo |
|
|
|
|
|
|
|
|
|
del nivel despertar |
|
|
|
|
|
|
|
|
|
(2.9.12) |
|
|
|
|
|
|
|
|
|
1=Despertar por encima |
|
|
|
|
|
|
|
|
|
del nivel despertar |
|
|
P2.9.13 |

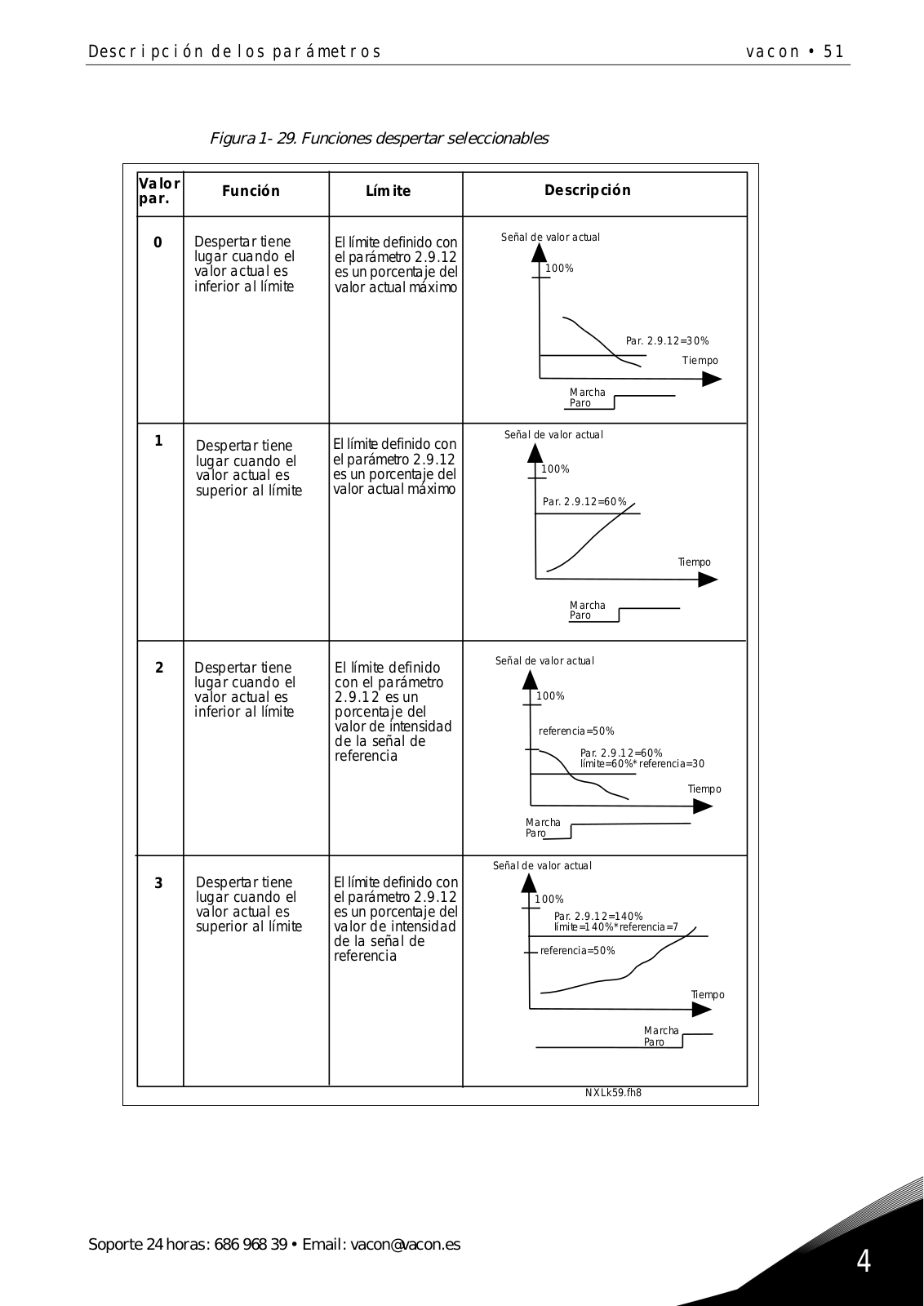

Función despertar |
0 |
1 |
|
0 |
1019 |
(2.9.12) |
|
|
|
2= Despertar por debajo |
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
del nivel despertar |
|
|
|
|
|
|
|
|
|
(Ref. PID) |
|
|
|
|
|
|
|
|
|
3= Despertar por encima |
|
|
|
|
|
|
|
|
|
del nivel despertar |
|
|
|
|
|
|
|
|
|
(Ref. PID) |
|
|
|
|
|
|
|
|
|
|
|
Soporte 24 horas: 686 968 39 • Email: vacon@vacon.es |
3 |
|
14 • vacon |
Listas de parámetros |
Tabla 1- 12. Parámetros de referencia PID, P2.9
3.11 Parámetros de control de bombas y ventiladores (Panel de control: Menú P2 P2.10) ¡NOTA! El Grupo P2.10 sólo es visible si el valor del par 2.9.1 se ajusta en 2.
Código |
Parámetro |
Mín |
Máx |
Uni. |
Por |
Cli. |
ID |
Nota |
defecto |
|
|||||||
|
|
|
|
|
|
|
|
|
Número de |
|
|
|
|
|
|
|
P2.10.1 |
accionamientos |
0 |
3 |
|
1 |
1001 |
|
|
|
auxiliares |
|
|
|
|
|
|
|
|
Retraso marcha, |
|
|
|
|
|
|
|
P2.10.2 |
accionamientos |
0,0 |
300,0 |
s |
4,0 |
1010 |
|
|
|
auxiliares |
|
|
|
|
|
|
|
|
Retraso paro, |
|
|
|
|
|
|
|
P2.10.3 |
accionamientos |
0,0 |
300,0 |
s |
2,0 |
1011 |
|
|
|
auxiliares |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0=No se utiliza |
|
|
|
|
|
|
|
|
1= Rotación con bombas |
|
|
|
|
|
|
|
|
aux |
|
|
|
|
|
|
|
|
2= Rotación con conv frec. y |
|
|
|
|
|
|
|
|
bombas aux |
|
P2.10.4 |

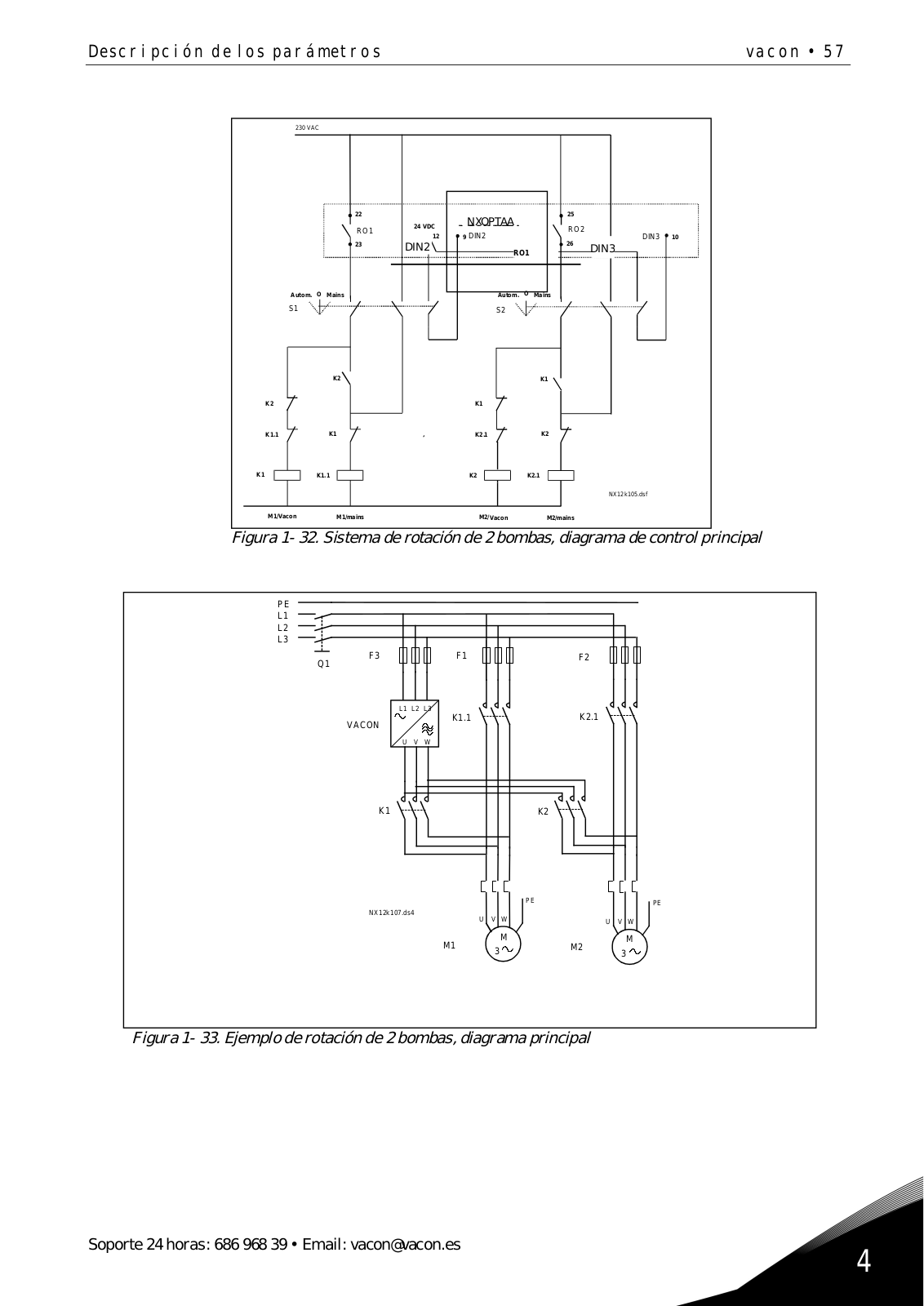

Selec Rotación |
0 |
4 |
|
0 |
1027 |
3= Rotación y |
|
|
|
|
|
|
|
|
enclavamientos |
|
|
|
|
|
|
|
|
(bombas aux) |
|
|
|
|
|
|
|
|
4= Rotación y |
|
|
|
|
|
|
|
|
enclavamientos (conv |
|
|
|
|
|
|
|
|
frec. y bombas aux) |
|
|
|
|
|
|
|
|
0,0=TEST=40 s |
|
P2.10.5 |
Intervalo de rotación |
0,0 |
3000,0 |
h |
48,0 |
1029 |
Tiempo transcurrido para la |
|
|
|
|
|
|
|
|
rotación |
|
|
Rotación; número |
|
|
|
|
|
|
|
P2.10.6 |
máximo de |
0 |
3 |
|
1 |
1030 |
Nivel de rotación para |
|
accionamientos |
|
accionamientos auxiliares |
||||||
|
|
|
|
|
|
|||
|
auxiliares |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Nivel de frecuencia de |
|
P2.10.7 |
Límite de frecuencia |
0,00 |
par. 2.1.2 |
Hz |
25,00 |
1031 |
rotación para |
|
de rotación |
accionamiento de velocidad |
|||||||
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
variable |
|
P2.10.8 |
Frecuencia marcha, |
Par. |
320,00 |
Hz |
51,00 |
1002 |
|
|
accionam. auxiliar 1 |
2.10.9 |
|
||||||
|
|
|
|
|
|
|||
P2.10.9 |
Frecuencia de paro, |
Par. |
Par. 2.9.2 |
Hz |
10,00 |
1003 |
|
|
accionam. auxiliar 1 |
2.10.8 |
|
||||||
|
|
|
|
|
|
Tabla 1- 13. Parámetros de control de bombas y ventiladores, P2.10
Teléfono: 938 774 506 • Fax: 938 770 009
3
Listas de parámetros |
vacon • 15 |
Los parámetros para la selección del lugar de control y la dirección en el panel se detallan a continuación. Véase el menú Control de panel en el Manual del usuario de Vacon NXL.
|
|
Código |
|
|
Parámetro |
|
|
|
Mín |
|
|
Máx |
|
|
Uni. |
|
|
|
Por |
|
Clie. |
|
|
ID |
|
|
|
Nota |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
defecto |
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
= Terminal de E/S |
||
|
|
P3.1 |
|
Lugar control |
1 |
|
3 |
|
|
|
|
1 |
|
|
125 |
2 |
= Panel |
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
= Bus de campo |
||
|
|
R3.2 |
|
Referencia panel |
|
|
Par. |
|
Par. 2.1.2 |
|
Hz |
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
2.1.1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
P3.3 |
Dirección (en panel) |
0 |
|
1 |
|
|
|
|
0 |
|
|
123 |
|
0 |
= Directa |
||||||||||||
|
|
|
|
|
|
|
|
|
|
1 |
= Inversión |
||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0=Función limitada del |
||
|
|
R3.4 |
|
Pulsador de Paro |
0 |
|
1 |
|
|
|
|
1 |
|
|
114 |
|
|
|
pulsador de Paro |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
1=Pulsador de Paro |
|||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
siempre activado |
|
|
|
R3.5 |
|
Referencia PID |
0,00 |
|
100,00 |
|
% |
|
0,00 |
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
R3.6 |
|
Referencia PID 2 |
|
0,00 |
|
100,00 |
|
% |
|
|
0,00 |
|
|
|
|
|
|
|
Seleccionada con entradas |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
digitales |
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tabla 1- 14. Parámetros de control de panel, M3
Para los parámetros y funciones relacionados con el uso general del convertidor de frecuencia, como ajustes de parámetros del cliente o información acerca del hardware y el software, véase el Capítulo 7.3.6 del Manual del usuario de Vacon NXL.
El menú E7 muestra las cartas de expansión montadas en la carta de control y la información relativa a la carta. Para más información, véase el Capítulo 7.3.7 del Manual del usuario de Vacon NXL.
Soporte 24 horas: 686 968 39 • Email: vacon@vacon.es |
3 |
|
16 • vacon |
Descripción de los parámetros |
4.DESCRIPCIÓN DE LOS PARÁMETROS
2.1.1, 2.1.2 Frecuencia mínima/máxima
Define los límites de frecuencia del convertidor de frecuencia. El valor máximo de los parámetros 2.1.1 y 2.1.2 es de 320 Hz.
El software comprobará automáticamente el valor de los parámetros 2.1.19, 2.1.20, 2.3.13, 2.5.1, 2.5.2 y 2.6.5.
2.1.3, 2.1.4Tiempo aceleración 1, tiempo deceleración 1
Estos límites corresponden al tiempo requerido para que la frecuencia de salida acelere de frecuencia cero a la frecuencia máxima ajustada (par. 2.1.2). Se utiliza la misma lógica para la deceleración.
2.1.5Límite intensidad
Este parámetro determina la intensidad máxima del motor del convertidor de frecuencia. Para evitar la sobrecarga del motor, ajuste este parámetro según la intensidad nominal del motor. El límite de intensidad equivale a la intensidad nominal del convertidor (IL) por defecto.
2.1.6Tensión nominal del motor
Compruebe este valor Un en la placa de características del motor. Este parámetro ajusta la tensión en el punto de desexcitación (parámetro 2.6.4) a 100% x UnMotor.
2.1.7Frecuencia nominal del motor
Compruebe este valor fn en la placa de características del motor. Este parámetro ajusta el punto de desexcitación (parámetro 2.6.3) al mismo valor.
2.1.8Velocidad nominal del motor
Compruebe este valor nn en la placa de características del motor.
2.1.9Intensidad nominal del motor
Compruebe este valor In en la placa de características del motor.
2.1.10Cos phi del motor
Compruebe este valor “cos phi” en la placa de características del motor.
Teléfono: 938 774 506 • Fax: 938 770 009
4
Descripción de los parámetros |
vacon • 17 |
2.1.11Tipo de marcha
Rampa:
0 El convertidor de frecuencia se pone en marcha a 0 Hz y acelera hasta la frecuencia máxima en el tiempo de aceleración ajustado. (La inercia de la
carga o el rozamiento de arranque pueden ocasionar un tiempo de aceleración más prolongado).
Motor girando:
1El convertidor de frecuencia puede ponerse en marcha con un motor que esté girando mediante la aplicación al motor de un pequeño par y buscando la frecuencia que corresponde a la velocidad actual de giro del motor. La búsqueda comienza desde la frecuencia máxima hacia la frecuencia actual hasta que se detecta el valor correcto. Después, la frecuencia de salida se aumenta/reduce hasta el valor de referencia ajustado, según los parámetros de aceleración/deceleración ajustados.
Utilice este modo de arranque si el motor está girando libre cuando se da la orden de marcha. Con la marcha motor girando es posible hacer frente a cortas interrupciones de tensión de la red.
2.1.12Tipo paro
Libre:
0El motor para libremente sin ningún control del convertidor de frecuencia después de la orden de Paro.
Rampa:
1Después de la orden de Paro, la velocidad del motor decelera según los ajustes de los parámetros de deceleración.
Si existe una alta energía cinética, quizá deba utilizarse una resistencia de frenado externa para una rápida deceleración.
Soporte 24 horas: 686 968 39 • Email: vacon@vacon.es |
4 |
|
18 • vacon |
Descripción de los parámetros |
2.1.13Optimización U/f
0 |
Sin utilizar |
1 |
Sobrepar automático |
|
La tensión al motor cambia de forma automática, con lo que el |
|
motor produce un par suficiente para arrancar y funcionar a bajas |
|
frecuencias. El aumento de tensión depende del tipo y potencia |
|
del motor. El sobrepar automático puede usarse en aplicaciones |
|
en las que el par de arranque debido a la fricción de arranque es |
|
alto, p.ej. en cintas transportadoras. |
¡NOTA! |
En aplicaciones de par elevado - baja velocidad - es probable que el |
|
motor se sobrecaliente. Si el motor debe funcionar durante un |
|
período prolongado en estas condiciones, debe prestarse especial |
atención a la refrigeración del motor. Utilice refrigeración externa para el motor si la temperatura tiende a elevarse demasiado.
2.1.14Selección de referencia de frecuencia de E/S
Define la fuente de referencia de frecuencia seleccionada cuando el accionamiento se controla desde el terminal de E/S.
0 Referencia AI1 (terminales 2 y 3, p.ej. potenciómetro)
1 Referencia AI2 (terminales 5 y 6, p.ej. transductor)
2 Referencia del panel (parámetro 3.2)
3 Ref. de bus de campo (FBSpeedReference)
4 Referencia potenciómetro motorizado
2.1.15Rango señal AI2 (Iin)
1 Rango señal 0…20 mA
2 Rango señal 4…20 mA
3 Rango señal 0…10V
4 Rango señal 2…10V
¡Nota! Las selecciones no surten efecto si el par. 2.2.12 > 0%, o el par. 2.2.13 < 100%.
2.1.16Contenido salida analógica
Este parámetro selecciona la función requerida para la señal de salida analógica. Véase la tabla en la página 5 para los valores de parámetros.
Teléfono: 938 774 506 • Fax: 938 770 009
4
