vacon 100 hvac
®
交流变频器
应用手册
前言 VACON · 3
前言
文档 ID： DPD01710K
日期： 11.04.2016
软件版本： FW0065V032
关于本手册
本手册的版权归 Vacon Ltd 所有。保留所有权利。本手册如有更改，恕不事先通知。
在本手册中，您可查看有关 Vacon® 交流变频器功能以及如何使用该变频器的信息。本手册采
用与变频器菜单（第 1 和 4-8 章）相同的结构。
第 1 章：快速入门指南
如何使用控制面板开始工作。
•
第 2 章：向导
快速设置应用程序。
•
第 3 章：用户界面
显示类型以及如何使用控制面板。
•
PC 工具 Vacon Live。
•
现场总线的功能。
•
第 4 章：监控菜单
有关监视值的数据。
•
第 5 章：参数菜单
变频器所有参数的列表。
•
第 6 章：诊断菜单
第 7 章：I/O 和硬件菜单
第 8 章：用户设置、收藏夹和用户级别菜单
第 9 章：参数说明
如何使用参数。
•
数字和模拟输入编程。
•
应用程序专用功能。
•
第 10 章：故障跟踪
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
Index Min Max Unit Default ID DescriptionParameter
A
I
B C D E F G H
VACON · 4 前言
故障及其原因。
•
重置故障。
•
本手册包含大量参数表。这些说明介绍如何阅读这些表格。
A. 参数在菜单中的位置，即参数编号。
B. 参数的名称。
C. 参数的最小值。
D. 参数的最大值。
E. 参数值的单位。如果有单位，则显示该单
F. 在工厂设置的值。
G. 参数的 ID 编号。
H. 参数值和/或其功能的简短说明。
I. 显示此符号时，您可以在章节“参数说明”
中找到有关该参数的更多数据。
位。
VACON® 交流变频器的功能
用于启动、PID 控制、多泵和消防模式的向导，便于进行调试工作。
•
Funct 按钮便于在本地与远程控制位置之间进行切换。 远程控制位置可以是 I/O 或现场总
•
线。 您可以使用参数选择远程控制位置。
运行互锁输入（阻尼器互锁）。 此输入激活之前，变频器不会启动。
•
用于快速操作和监视最重要值的控制页面。
•
用于避免冷凝问题的不同预热模式。
•
最大输出频率 320 Hz。
•
实时时钟和定时器功能（需要选配的电池）。 可对 3 个时间通道进行编程以在变频器上实
•
现不同的功能。
提供外部 PID 控制器。 例如，可使用交流变频器的 I/O 来控制阀门。
•
睡眠模式功能，可自动启用和禁用变频器的运行以节省能耗。
•
2 区 PID 控制器，具有 2 个不同的反馈信号： 最小和最大控制。
•
2 个设置点源，用于 PID 控制。 可利用数字输入进行选择。
•
PID 设置点提升功能。
•
前馈功能，用于改善对过程变化的响应。
•
过程值监控。
•
多泵控制。
•
压力损失补偿用于补偿管道中的压力损失（例如在传感器未正确放置在泵或风机时）。
•
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
VACON · 5
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
VACON · 6
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
目录 VACON · 7
目录
前言
关于本手册 3
Vacon® 交流变频器的功能 4
1 快速入门指南 11
1.1 控制面板和面板 11
1.2 显示屏 11
1.3 首次启动 12
1.4 应用程序的说明 13
1.4.1 Vacon HVAC 应用程序 13
2 向导 19
2.1 PID 最小向导 19
2.2 多泵最小向导 20
2.3 消防模式向导 21
3 用户界面 22
3.1 在键盘上导航 22
3.2 使用图形显示屏 24
3.2.1 编辑值 24
3.2.2 重置故障 27
3.2.3 Funct 按钮 27
3.2.4 复制参数 30
3.2.5 对比参数 32
3.2.6 帮助文本 33
3.2.7 使用“收藏夹”菜单 34
3.3 使用文本显示屏 34
3.3.1 编辑值 35
3.3.2 重置故障 36
3.3.3 Funct 按钮 36
3.4 菜单结构 39
3.4.1 快速设置 40
3.4.2 监控 40
3.5 Vacon Live 41
4 监控菜单 43
4.1 监控器组 43
4.1.1 多变量监控 43
4.1.2 基本应用 44
4.1.3 定时器功能监视 46
4.1.4 PID1 控制器监视 47
4.1.5 PID2 控制器监视 48
4.1.6 多泵监视 48
4.1.7 现场总线过程数据监视 49
5 “参数”菜单 50
5.1 组 3.1：电机设置 50
5.2 组 3.2：启动/停止设置 53
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
VACON · 8 目录
5.3 组 3.3：控制参考设置 54
5.4 组 3.4：斜坡和制动设置 56
5.5 组 3.5：I/O 配置 57
5.6 组 3.6：现场总线数据映射 65
5.7 组 3.7：禁止频率 66
5.8 组 3.8：限制监控 66
5.9 组 3.9：保护 67
5.10 组 3.10：自动重置 69
5.11 组 3.11：定时器功能 70
5.12 组 3.12：PID 控制器 1 73
5.13 组 3.13：PID 控制器 2 77
5.14 组 3.14：多泵 80
5.15 组 3.16：消防模式 81
5.16 组 3.17：应用程序设置 82
5.17 组 3.18：kWh 脉冲输出设置 82
6 “诊断”菜单 83
6.1 当前故障 83
6.2 重置故障 83
6.3 故障历史记录 83
6.4 总计数器 84
6.5 跳闸计数器 85
6.6 软件信息 86
7 I/O 和硬件菜单 87
7.1 基本 I/O 87
7.2 选件板插槽 89
7.3 实时时钟 90
7.4 电源单元设置 90
7.5 面板 91
7.6 现场总线 92
8 “用户设置”、“收藏夹”和“用户级别”菜单 93
8.1 用户设置 93
8.1.1 参数备份 93
8.2 收藏夹 94
8.2.1 将项目添加到收藏夹 94
8.2.2 从收藏夹移除项目 95
8.3 用户级别 96
8.3.1 更改用户级别的访问代码 96
9 监控值说明 98
9.1 基本应用 98
9.2 定时器功能 100
9.3 PID1 控制器 101
9.4 PID2 控制器 102
9.5 多泵 102
9.6 现场总线数据 102
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
目录 VACON · 9
10 参数说明 105
10.1 电机设置 105
10.1.1 电机铭牌参数 105
10.1.2 电机控制参数 106
10.2 启动/停止设置 109
10.3 参考 116
10.3.1 频率参考 116
10.3.2 预设频率 116
10.3.3 电机电位计参数 118
10.4 斜坡和制动设置 119
10.5 I/O 配置 122
10.5.1 数字和模拟输入的编程 122
10.5.2 数字输入 128
10.5.3 模拟输入 132
10.5.4 数字输出 133
10.5.5 模拟输出 135
10.6 现场总线数据映射 137
10.7 禁止频率 138
10.8 限制监控 140
10.9 保护 141
10.9.1 电机热保护 142
10.9.2 电机失速保护 144
10.9.3 欠载（干泵）保护 145
10.10 自动重置 148
10.11 定时器功能 150
10.11.1 定时器功能 150
10.12 PID 控制器 1 154
10.12.1 基本设置 154
10.12.2 设置点 156
10.12.3 反馈 157
10.12.4 前馈 158
10.12.5 过程监控 159
10.12.6 压力损失补偿 160
10.13 PID 控制器 2 162
10.13.1 基本设置 162
10.14 多泵功能 162
10.15 消防模式 169
10.16 应用程序设置 172
10.17 kWh 脉冲输出 172
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
VACON · 10 目录
11 故障跟踪 173
11.1 出现故障 173
11.1.1 使用“重置”按钮进行重置 173
11.1.2 在图形显示屏中使用参数进行重置 173
11.1.3 在文本显示屏中使用参数进行重置 174
11.2 故障历史记录 175
11.2.1 在图形显示屏中检查故障历史记录 175
11.2.2 在文本显示屏中检查故障历史记录 176
11.3 故障代码 178
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
A B C
I
H D
G F E
快速入门指南 VACON · 11
1 快速入门指南
1.1 控制面板和面板
控制面板是交流变频器与用户之间的界面。使用控制面板，您可以控制电机的速度并监视交流
变频器的状态。您还可以设置交流变频器的参数。
图 1: 面板上的按钮
A. BACK/RESET 按钮。用于在菜单中向后移
动、退出编辑模式、重置故障。
B. 向上箭头按钮。用于向上滚动菜单和增大
值。
C. FUNCT 按钮。用于更改电机的旋转方
向、访问控制页面和更改控制位置。有关
更多信息，请参见表 12 控制参考设置.
D. 向右箭头按钮。
E. 启动按钮。
F. 向下箭头按钮。用于向下滚动菜单和减小
值。
G. 停止按钮。
H. 向左箭头按钮。用于向左移动光标。
I. OK 按钮。用于进入一个活动级别或项
目，或用于接受选择。
1.2 显示屏
有 2 种显示屏类型： 图形显示屏和文本显示屏。 控制面板始终具有相同的面板和按钮。
显示屏显示以下数据：
电机和变频器的状态。
•
电机和变频器中的故障。
•
您在菜单结构中的位置。
•
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
1
STOP
READY I/O
Main Menu
A B C D E
F
H
G
Quick Setup
( 17 )
Monitor
( 5 )
Parameters
( 12 )
M1ID:
A B
F
C
D
E
VACON · 12 快速入门指南
图 2: 图形显示屏
A. 第一个状态字段： STOP/RUN
B. 电机的旋转方向
C. 第二个状态字段： READY/NOT READY/
FAULT
D. 警报字段： 警报/-
E. 控制位置字段： PC/IO/面板/现场总线
F. 位置字段： 参数的 ID 编号和当前在菜单
中的位置
G. 激活的组或项目
H. 所述组中的项目数量

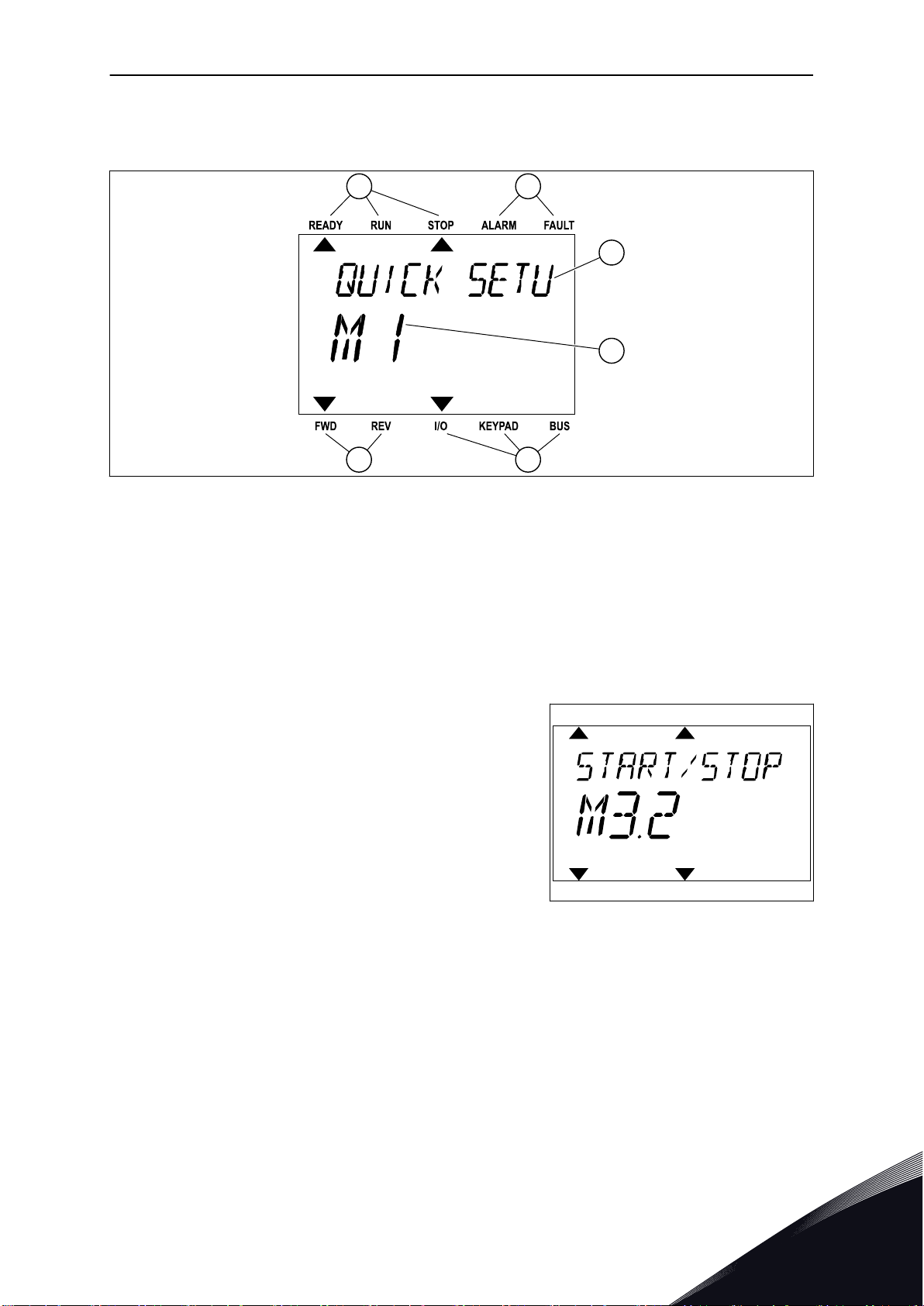

图 3: 文本显示屏。 如果文本太长而无法显示，则文本会在显示屏上自动滚动。
A. 状态指示灯
B. 警报和故障指示灯
C. 当前位置的组或项目的名称
1.3 首次启动
启动向导可指导您为变频器提供必要的数据以便控制您的流程。
1
D. 当前在菜单中的位置
E. 控制位置指示灯
F. 旋转方向指示灯
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
快速入门指南 VACON · 13
1 语言选择 选项在所有语言包中各不相同
夏令时*
俄罗斯
2
3 时间* hh:mm:ss
4 日期* dd.mm.
5 年* yyyy
美国
欧洲
关
* 如果安装了电池，则会出现这些问题。
运行启动向导？
6
是
否
要手动设置参数值，请选择选项否并按 OK 按钮。
选择过程
7
8 为电机额定转速设置一个值（使其与铭牌相符） 范围： 24-19200
9 为电机额定电流设置一个值 范围： 视情况变化
10 为最小频率设置一个值 范围： 0.00-50.00
11 为最大频率设置一个值 范围： 0.00-320.00
泵
风扇
进行这些选择后，启动向导即完成。 要再次启动该启动向导，可以使用 2 种方法。 转到参数
P6.5.1 恢复工厂默认设置或转到参数 P1.19 启动向导。 然后将值设置为激活。
1.4 应用程序的说明
1.4.1 VACON HVAC 应用程序 Vacon HVAC 变频器包含可供即时使用的预加载应用程序。
可从面板、现场总线、PC 或 I/O 端子来控制变频器。
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
1
+
-
1
6
2
3
4
5
18
19
30
12
7
13
8
9
10
14
15
16
11
17
A
B
mA
AO1-/GND
+24 Vin
24 Vout
GND
GND
DI1
DI2
DI3
DI4
DI5
DI6
CM
CM
RS485
RS485
标准标准
I/O
板板
端子 信号 说明
+10 Vref
AI1+
AI1-
AI2+
AI2-
24 Vout
参考输出
24 V
辅助电压
I/O
地
数字输入
1
数字输入
2
数字输入
3
数字输入
4
数字输入
5
数字输入
6
DIN1-DIN6 共用 A **
）
DIN1-DIN6 共用 A **
）
24 V
辅助电压
I/O
地
模拟信号（+输出）
模拟输出地
串行总线，负极
串行总线，正极
故障
AO1+
电压
电流
反向启动
故障重置
预设频率选择
1
预设频率选择
2
正向启动
参考电位计
1-10kΩ
2
线传送器
模拟输入，电压或电流 *）
公共模拟输入（电流）
模拟输入，电压或电流
公共模拟输入（电流）
24 V
辅助输入电压
至继电器板
1 或 2
输出频率
远程参考
4-20 mA/2-10 V
（可编程）
VACON · 14 快速入门指南
图 4: 标准 I/O 板的控制连接示例
* = 您可以使用 DIP 开关选择这些。请参见 Vacon 100 壁挂式变频器安装手册。
** = 可使用 DIP 开关将数字输入与接地隔离。
1
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
21
22
23
24
25
26
32
33
来自 标准 I/O 板
来自端 子
#6 或 12
来自端 子
#13
RUN
继电器板 1
端子
信号
默 认
继电器输出 1
继电器输出 2
继电器输出 3
RUN
FAULT
READY
RO1/1 NC
RO1/2 CM
RO1/3 NO
RO2/1 NC
RO2/2 CM
RO2/3 NO
RO3/1 CM
RO3/2 NO
TI1+
TI1-
21
22
23
24
25
26
28
29
来自 标准 I/O 板
来自端 子
#12
来自端 子
#13
RUN
继电器板 2
端子 信号
默 认
继电器输出
1
继电器输出
2
热敏电阻输入
RUN
FAULT
RO1/1 NC
RO1/2 CM
RO1/3 NO
RO2/1 NC
RO2/2 CM
RO2/3 NO
快速入门指南 VACON · 15
图 5: 继电器板 1 的控制连接示例
注意!
不适用于 Vacon 100 X。
图 6: 继电器板 2 的控制连接示例
您还可以在标准 I/O 板上将数字输入（端子 8-10 和 14-16）与接地隔离。为此，请将控制板上
的 dip 开关设置到“关闭”位置。请参见下图，找到开关并根据您的要求进行合适的选择。
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
注意!
Vacon 100 X 的唯一选项。
注意!
有关 Vacon 100 X 中的 DIP 开关配置，请参见 Vacon 100 X 安装手册。
1
数字 输入
连接 至
GND
（默
认！ ）
浮地
VACON · 16 快速入门指南
图 7: DIP 开关
1
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
快速入门指南 VACON · 17
表 2: 快速设置参数组
索引 参数 最小 最大 单位 默认 ID 说明
P1.1 电机额定电压
P1.2 电机额定频率 8.0 320.0 Hz 50 111
P1.3 电机额定转速 24 19200 rpm
P1.4 电机额定电流
P1.5 电机功率因数 0.30 1.00
P1.6 电机额定功率
P1.7 电机电流限制
P1.8 最小频率 0.00 P1.9 Hz
P1.9 最大频率 P1.8 320.00 Hz 50.00 102
视情况变化视情况
变化
视情况变化视情况
变化
视情况变化视情况
变化
视情况变化视情况
变化
kW
视情况变
V
A
A
化
视情况变
化
视情况变
化
视情况变
化
视情况变
化
视情况变
化
视情况变
化
110
112
113
120
116
107
101
在电机铭牌上找到此 U
值。
请参见 P3.1.1.1。
在电机铭牌上找到此 f
值。
请参见 P3.1.1.2。
在电机铭牌上找到此 n
值。
在电机铭牌上找到此 I
值。
在电机铭牌上找到此
值。
在电机铭牌上找到此 n
值。
来自交流变频器的最大
电机电流。
可接受的最小频率参
考。
可接受的最大频率参
考。
n
n
n
n
n
P1.10 I/O 控制参考 A 选择 1 8 6 117
P1.11 预设频率 1 P3.3.1 300.00 Hz 10.00 105
P1.12 预设频率 2 P3.3.1 300.00 Hz 15.00 106
P1.13 加速时间 1 0.1 3000.0 s 20.0 103
P1.14 减速时间 1 0.1 3000.0 s 20.0 104
控制位置为 I/O A 时选
择频率参考源。
有关选择内容，请参见
P3.3.3。
使用数字输入进行选
择：预设频率选择 0
(P3.5.1.15)（默认 = 数
字输入 4）
使用数字输入进行选
择：预设频率选择 1
(P3.5.1.16)（默认 = 数
字输入 5）
指定输出频率从零频率
增加至最大频率所需的
时间量。
指定输出频率从最大频
率降低至零频率所需的
时间量。
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
1
VACON · 18 快速入门指南
表 2: 快速设置参数组
索引 参数 最小 最大 单位 默认 ID 说明
选择远程控制位置（启
动/停止）。
P1.15 远程控制位置 1 2 1 172
0 = I/O 控制
1 = 现场总线控制
P1.16 自动重置 0 1 0 731
P1.17 热敏电阻故障 0 3 0 732
P1.18 PID 最小向导 * 0 1 0 1803
P1.19 多泵向导 * 0 1 0
P1.20 启动向导 ** 0 1 0 1171
0 = 禁用
1 = 启用
0 = 无动作
1 = 警报
2 = 故障（根据停止模
式停止）
3 = 故障（惯性停机）
0 = 未激活
1 = 激活
请参见
0 = 未激活
1 = 激活
请参见章节 2.2 多泵最
小向导。
0 = 未激活
1 = 激活
请参见章节 1.3 首次启
动。
P1.21 消防模式向导 ** 0 1 0 1672
* = 参数仅在图形面板上显示。
** = 参数仅在图形和文本面板上显示。
1
0 = 未激活
1 = 激活
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
向导 VACON · 19
2 向导
2.1 PID 最小向导
应用程序向导可帮助您设置与应用程序相关的基本参数。
要启动 PID 最小向导，请在“快速设置”菜单中将值激活设置为参数“P1.17 PID 最小向导”。
默认设置指示您在一个反馈/一个设置点模式下使用 PID 控制器。 默认控制位置是 I/O A，并且
默认过程单位为 %。
1 选择过程单位 (P3.12.1.4) 多个选择。
如果选择的不是 %，则会出现下一个问题。 如果选择的是 %，向导将直接转至问题 5。
2
3 为过程单位最大值 (P3.12.1.6) 设置一个值 范围取决于问题 1 中的选择。
4 为过程单位小数 (P3.12.1.7) 设置一个值 范围： 0-4
5
为过程单位最小值 (P3.12.1.5) 设置一个值 范围取决于问题 1 中的选择。
为反馈 1 来源选择 (P3.12.3.3) 设置一个值 请参见 表 34 反馈设置
.
如果选择了模拟输入信号，则会显示问题 6。如果选择的是其他选项，向导会转至问题 7。
设置模拟输入的信号范围
6
为误差倒置 (P3.12.1.8) 设置一个值
7
8 为设置点来源选择 (P3.12.2.4) 设置一个值 请参见 表 33 设置点设置.
0 = 0-10V / 0…20mA
1 = 2-10V / 4…20mA
请参见 表 15 模拟输入设置.
0 = 正常
1 = 倒置
如果选择了模拟输入信号，则会显示问题 9。如果选择的是其他选项，向导会转至问题 11。
如果设置面板设置点 1 或面板设置点 2 作为值，向导将直接转至问题 10。
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
2
VACON · 20 向导
设置模拟输入的信号范围
9
0 = 0 - 10V/0 - 20mA
1 = 2 - 10V/4 - 20mA
请参见 表 15 模拟输入设置.
10
11
为面板设置点 1 (P3.12.2.1) 和面板设置点 2
(P3.12.2.2) 设置一个值
使用睡眠功能
取决于问题 9 中设置的范围。
0 = 否
1 = 是
如果为问题 11 提供值是，则会出现后 3 个问题。 如果提供值否，向导即完成。
12
13 为睡眠延迟 1 (P3.12.2.8) 设置一个值 范围： 0-3000 秒
14 为唤醒级别 (P3.12.2.9) 设置一个值 范围取决于设置的过程单位
为睡眠频率限制 (P3.12.2.7) 设置一个值 范围： 0.00-320.00 Hz
PID 最小向导完成。
2.2 多泵最小向导
多泵最小向导会询问有关设置多泵系统的最重要问题。 多泵最小向导始终在 PID 最小向导之
后。
15
为电机数量 (P.3.14.1) 设置一个值 1-4
为互锁功能 (P3.14.2) 设置一个值
16
为自动切换 (P3.14.4) 设置一个值
17
0 = 不使用
1 = 启用
0 = 禁用
1 = 启用
如果启动自动切换功能，则会出现后面 3 个问题。 如果不使用自动切换功能，向导将直接转
至问题 21。
为包括变频器 (P3.14.3) 设置一个值
18
19 为自动切换时间间隔 (P3.14.5) 设置一个值 0.0-3000.0 h
20 为自动切换设置一个值： 频率限制 (P3.14.6) 0.00-50.00 Hz
21 为带宽 (P3.14.8) 设置一个值 0-100%
22 为带宽延迟 (P3.14.9) 设置一个值 0-3600 秒
0 = 禁用
1 = 启用
2
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
向导 VACON · 21
之后，面板显示由应用程序完成的数字输入和继电器输出配置（仅图形面板）。 记下这些值
以备将来参考。
2.3 消防模式向导
要启动消防模式向导，请在“快速设置”菜单中为参数 B1.1.4 选择激活。
小心!
继续操作之前，请阅读有关密码和保修问题的信息，详见章节 10.15 消防模式.
1 为参数 P3.17.2 消防模式频率来源设置一个值 多个选择
如果设置的值不是消防模式频率，向导将直接转至问题 3。
2
3
4
5
6
为参数 P3.17.3 消防模式频率设置一个值 8.00 Hz...P3.3.1.2（最大参考频率）
触点打开或闭合时激活信号
0 = 打开触点
1 = 闭合触点
为参数 P3.17.4 打开时消防模式激活/P3.17.5 关闭时
消防模式激活设置一个值
为参数 P3.17.6 消防模式反向设置一个值 选择数字输入在消防模式下激活反方向。
为 P3.17.1 消防模式密码设置一个值 设置密码以启用消防模式功能。
选择数字输入以激活消防模式。 另请参见章
节 10.15 消防模式.
DigIn Slot0.1 = 正向
DigIn Slot0.2 = 反向
1234 = 启用测试模式
1001 = 启用消防模式
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
2
VACON · 22 用户界面
3 用户界面
3.1 在键盘上导航
交流变频器的数据位于菜单和子菜单中。 要在菜单之间移动，请使用面板上的向上和向下箭
头按钮。 要进入某个组或某个项目，请按 OK 按钮。 要返回之前所在的级别，请按 BACK/
RESET 按钮。
在显示屏上，您可看到您在菜单中的当前位置，例如 M5.5.1。 您还可看到当前位置的组或项
目的名称。
3
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
主菜单主菜单
子菜单 子菜单 子菜单
主菜单主菜单 主菜单主菜单
M2
监控器监控器
M1
快速设置快速设置
M2.1
多变量监控
M3.1
电机设置
M3.2
启动
/
停止设置
M3.3 参考M3.4
斜坡和制动
M3.5 I/O 配置M3.6 FB
数据映射
M3.10
自动重置
M3.11
定时器功能
M3.18 kWh
脉冲物体
M3.12 PID
控制器
1
M3.13 PID
控制器
2
M3.14 多泵M3.16
消防模式
M3.17
应用程序 设置
M3.7
禁止频率
M3.8
限制监控
M3.9
保护
M2.2 基本M2.3
定时器功能
M2.4 PID
控制器
1
M2.5 PID
控制器
2
M2.6
多泵
M2.7
现场总线数据
M3
参数参数
M4
诊断诊断
M5 I/O
和硬件和硬件
M6
用户设置用户设置
M7
收藏夹收藏夹
M8
用户级别用户级别
M5.1
基本
I/O
M5.2-M5.4
插槽
C
、
D
、
E
M5.5
实时时钟
M5.6
电源单元设置
M5.7
键盘
M5.8 RS-485
M5.9
以太网
M6.5
参数备份
M6.1
语言选择
M6.6
参数对比
M6.7
变频器名称
M8.1
用户级别
M8.2
访问代码
M4.5
总计数器
M4.6
跳闸计数器
M4.7
软件信息
M4.3
故障历史记录
M4.2
重置故障
M4.1
活动故障
用户界面 VACON · 23
图 8: 交流变频器的基本菜单结构
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
3
STOP
READY I/O
Main Menu
A B C D E
F
H
G
Quick Setup
( 17 )
Monitor
( 5 )
Parameters
( 12 )
M1ID:
STOP
READY
I/O
Rem Control Place
I/O Control
KeypadStopButton
Yes
Start Function
Ramping
Start / Stop Setup
M3.2.1ID:172
STOP
READY
I/O
Rem Control Place
M3.2.1ID:
Edit
Help
Add to favourites
VACON · 24 用户界面
3.2 使用图形显示屏
图 9: 图形显示屏的主菜单
A. 第一个状态字段：STOP/RUN
B. 旋转方向
C. 第二个状态字段：READY/NOT READY/
FAULT
D. 警报字段：警报/-
E. 控制位置：PC/IO/键盘/现场总线
F. 位置字段：参数 ID 编号和在菜单中的当
前位置
G. 激活的组或项目：按“确定”可进入
H. 所述组中的项目数量
3.2.1 编辑值 在图形显示屏上，可以使用 2 个不同的流程来编辑某个项目的值。
通常，您可以为一个参数只设置一个值。从文本值列表中或从一定范围的数值中进行选择。
更改参数的文本值
1 使用箭头按钮找到参数。
2 要进入编辑模式，请按 OK 按钮 2 次或按向右箭头按
钮。
3
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
STOP
READY
I/O
Rem Control Place
M3.2.1ID:
FieldbusCTRL
I/O Control
STOP
READY
I/O
Frequency Ref
P3.3.1.1ID:101
MaxFreqReference
0.00 Hz
MinFreqReference
50.00 Hz
PosFreqRefLimit
320.00 Hz
STOP
READY
I/O
MinFreqReference
P3.3.1.1ID:101
0.00 Hz
Min: 0.00Hz
Max: 50.00Hz
STOP
READY
I/O
MinFreqReference
P3.3.1.1ID:101
00.00 Hz
Min: 0.00Hz
Max: 50.00Hz
用户界面 VACON · 25
3 要设置新值，请按向上和向下箭头按钮。
4 要接受更改，请按 OK 按钮。要忽略更改，请使用
BACK/RESET 按钮。
编辑数字值
1 使用箭头按钮找到参数。
2 进入编辑模式。
3 如果值为数字值，则使用向左和向右箭头按钮从一
个数位移动到另一个数位。使用向上和向下箭头按
钮更改数字。
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
3
STOP
READY
I/O
MinFreqReference
P3.3.1.1ID:101
11.00 Hz
Min: 0.00Hz
Max: 50.00Hz
STOP
READY
I/O
P3.12.1.3ID:1466
Interval 1
00:00:00
00:00:00
ON Time
OFF Time
Days
0
A
STOP
READY
I/O
M 3.12.1.3.1ID:
Days
Monday
Tuesday
Wednesday
Thursday
Friday
Sunday
VACON · 26 用户界面
4 要接受更改，请按 OK 按钮。要忽略更改，请使用
BACK/RESET 按钮返回之前所在的级别。
选择多个值
有些参数可以让您选择多个值。对每个所需值进行复选框选择。
1 找到参数。在可以进行复选框选择时，显示屏上会
出现一个符号。
2 要在值列表中移动，请使用向上和向下箭头按钮。
A. 复选框选择的符号
3
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
STOP
READY
I/O
M 3.12.1.3.1ID:
Days
Monday
Tuesday
Wednesday
Thursday
Friday
Sunday
STOP
READY Keypad
ID: M1
Main Menu
Monitor
( 12 )
( 21 )
( 6 )
Parameters
Diagnostics
用户界面 VACON · 27
3 要向选择中添加值，请使用向右箭头按钮选择其旁
边的框。
3.2.2 重置故障 要重置故障，您可以使用“重置”按钮或参数“重置故障”。请参见 11.1 出现故障 中的说明。
3.2.3 FUNCT 按钮 可以对 3 种功能使用 Funct 按钮。
访问控制页面。
•
轻松地在本地与远程控制位置之间切换。
•
更改旋转方向。
•
选择的控制位置决定交流变频器从哪里获取启动和停止命令。 所有控制位置都有一个用于选
择频率参考源的参数。 本地控制位置始终是面板。 远程控制位置是 I/O 或现场总线。 可以在
显示屏的状态栏上看到当前的控制位置。
可以使用 I/O A、I/O B 和现场总线作为远程控制位置。 I/O A 和现场总线具有最低优先级。 您
可以使用 P3.2.1（远程控制位置）进行选择。 I/O B 可使用数字输入绕过远程控制位置 I/O A
和现场总线。 您可以使用参数 P3.5.1.5（强制 I/O B 控制）选择数字输入。
当控制位置为本地时，面板始终用作控制位置。 本地控制的优先级比远程控制高。 例如，在
远程控制下，如果参数 P3.5.1.5 使用数字输入绕过该控制位置，并且您选择了本地，则面板将
成为控制位置。 使用 Funct 按钮或 P3.2.2 本地/远程可在本地与远程控制之间进行切换。
更改控制位置
1 在菜单结构中的任何位置，按下 Funct 按钮。
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
3
STOP
READY Keypad
ID:1805
Choose action
Control page
Change direction
Local/Remote
STOP
READY Keypad
ID:211
Local/Remote
Remote
Local
STOP
READY I/O
ID: M1
Main Menu
( 21 )
( 6 )
Parameters
( 12 )
Monitor
Diagnostics
STOP
READY I/O
Main Menu
( 21 )
( 6 )
Parameters
( 12 )
Monitor
Diagnostics
M1ID:
VACON · 28 用户界面
2 要选择本地/远程，请使用向上和向下箭头按钮。 按
OK 按钮。
3 要选择本地或远程，请再次使用向上和向下箭头按
钮。 要接受选择，请按 OK 按钮。
4 如果将远程控制位置更改为本地（即面板），请提
供面板参考。
进行选择后，显示屏将返回与按下 Funct 按钮时相同的位置。
进入控制页面
可以在控制页面中轻松监控最重要的值。
1 在菜单结构中的任何位置，按下 Funct 按钮。
3
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
STOP
READY Keypad
ID:1805
Choose action
Control page
Change direction
Local/Remote
STOP
READY Keypad
ID: 184
Keypad Reference
0.00Hz
Output Frequency
Motor Current
Motor Torque
Motor Power
0.00Hz
0.00A
0.00%
0.00%
STOP
READY Keypad
ID: 168
Keypad Reference
0.00Hz
Output Frequency
Motor Current
Motor Torque
Motor Power
0.00Hz
0.00A
0.00%
0.00%
用户界面 VACON · 29
2 要选择控制页面，请使用向上和向下箭头按钮。 使
用 OK 按钮进入。 控制页面将会打开。
3 如果使用本地控制位置和面板参考，则可以使用 OK
按钮设置 P3.3.6 面板参考。
4 要更改值中的数字，请按向上和向下箭头按钮。 使
用 OK 按钮接受更改。
有关面板参考的更多信息，请参见章节 5.3 组 3.3：控制参考设置. 如果使用其他控制位置或参
考值，显示屏将显示不可编辑的频率参考。 页面上的其他值为多变量监控值。 您可以选择此
处显示的值（有关说明请参见章节 4.1.1 多变量监控).

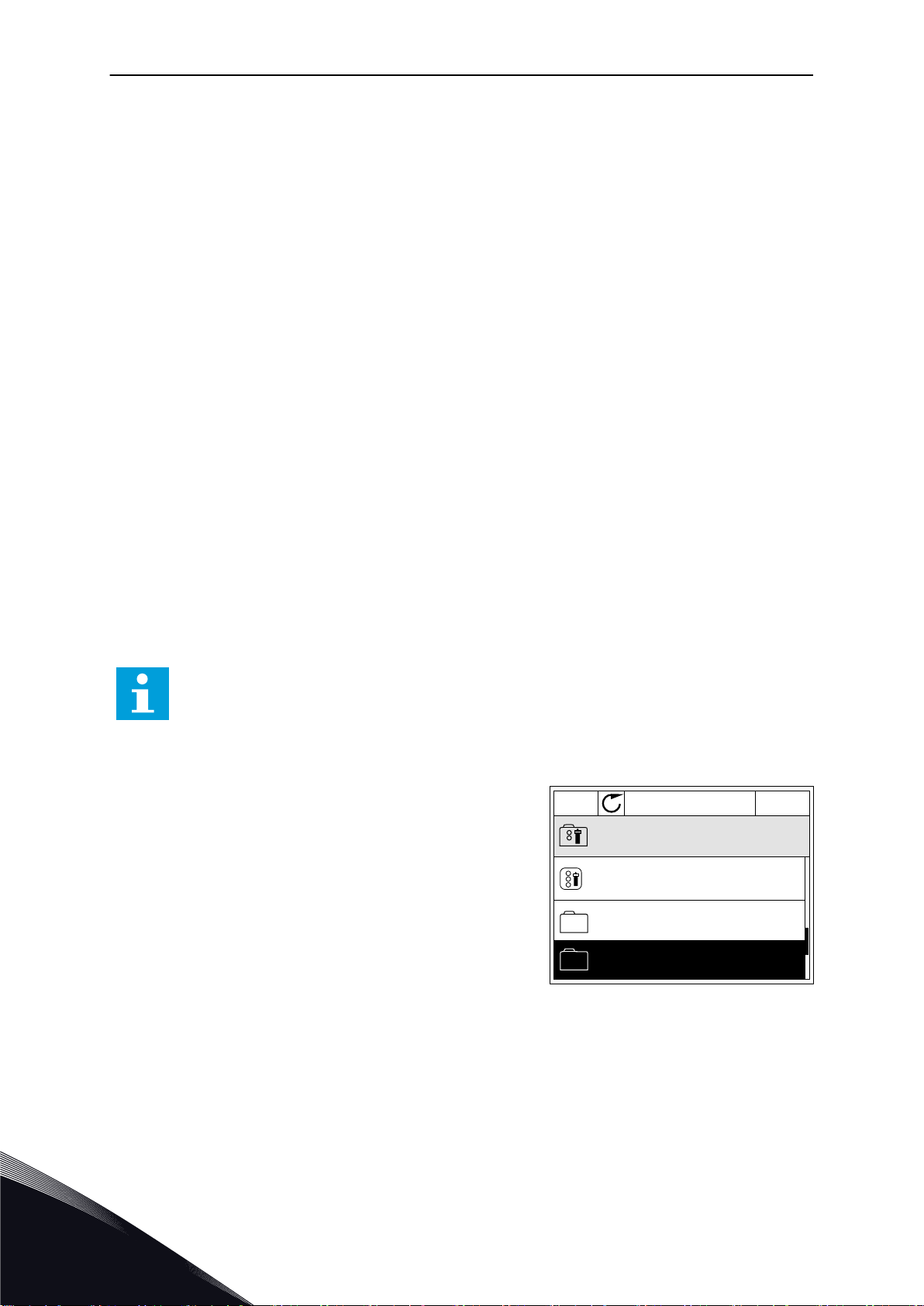

更改旋转方向
可以使用 Funct 按钮快速更改电机的旋转方向。
注意!
只有在当前控制位置为本地时，菜单中才会提供更改方向命令。
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
3
STOP
READY I/O
ID: M1
Main Menu
Monitor
( 7 )
Parameters
( 15 )
Diagnostics
( 6 )
RUN
READY Keypad
ID:1805
Choose action
Control page
Change direction
Local/Remote
RUN
READY Keypad
ID:1805
Choose action
Forward
Reverse
STOP
READY I/O
ID: M1
Main Menu
Monitor
( 7 )
Parameters
( 15 )
Diagnostics
( 6 )
VACON · 30 用户界面
1 在菜单结构中的任何位置，按下 Funct 按钮。
2 要选择“更改方向”，请按向上和向下箭头按钮。 按
OK 按钮。
3 选择新旋转方向。 当前旋转方向会闪烁。 按 OK 按
钮。
4 旋转方向会立即改变。 您可以看到，显示屏状态字
段中的箭头指示会发生变化。
3.2.4 复制参数
注意!
此功能仅在图形显示屏中可用。
必须先停止变频器，之后才能将参数从控制面板复制到变频器。
3
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
STOP
READY Keypad
ID: M6
Main Menu
I/O and Hardware
( 9 )
User settings
( 4 )
Favourites
( 0 )
STOP
READY Keypad
ID: M6.5
User settings
Language selection
English
Parameter backup
( 7 )
Drive name
Drive
STOP
READY Keypad
ID: M6.5.1
Parameter backup
Restore factory defaults
Save to keypad
Restore from keypad
用户界面 VACON · 31
复制交流变频器的参数
使用此功能可将参数从一个变频器复制到另一个变频器。
1 将参数保存到控制面板。
2 拆下控制面板并将其连接到另一个变频器。
3 使用“从面板恢复”命令将参数下载到新变频器。

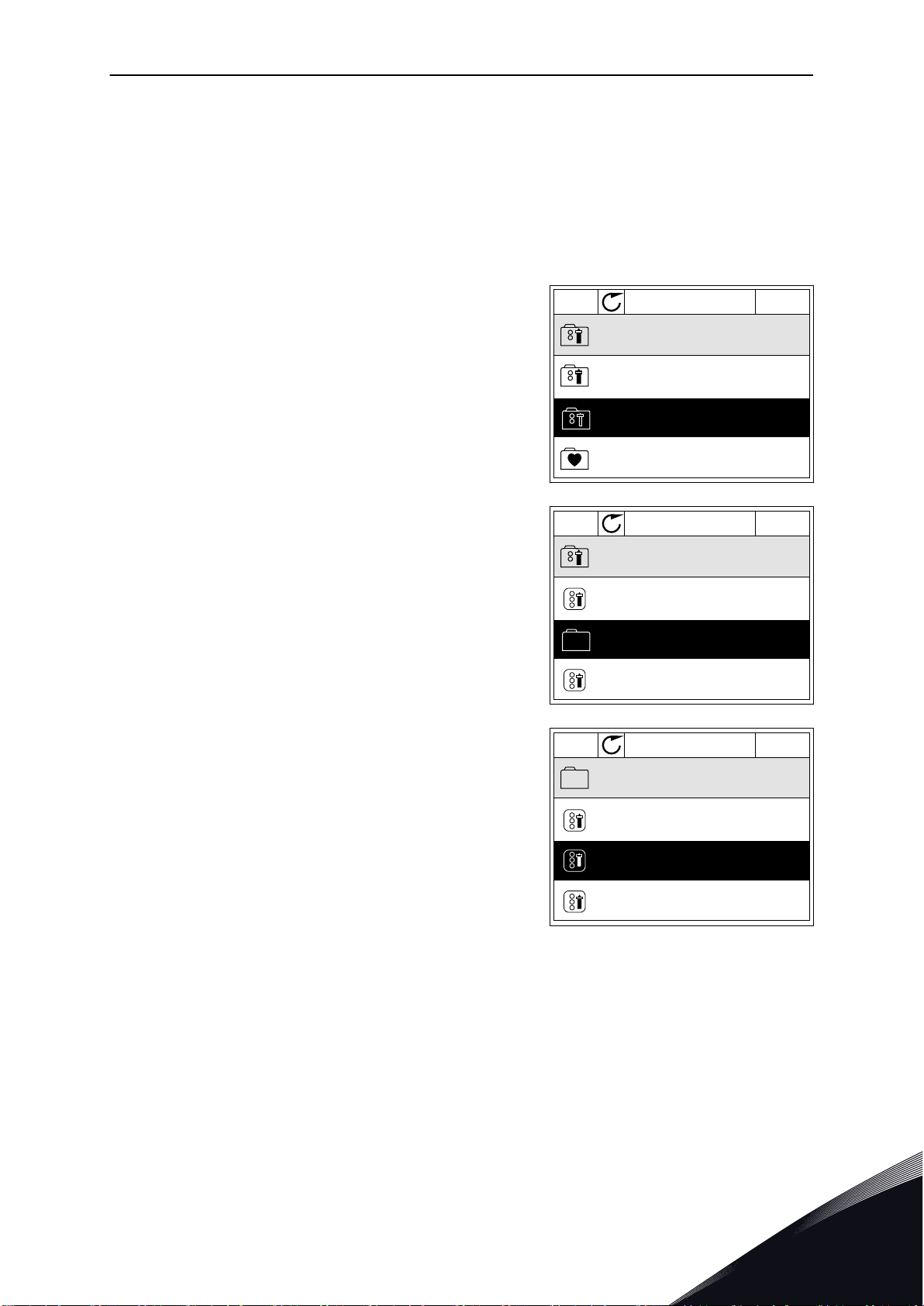

将参数保存到控制面板
1 进入“用户设置”菜单。
2 进入“参数备份”子菜单。
3 使用向上和向下箭头按钮选择一种功能。 使用 OK
按钮接受选择。
“恢复工厂默认设置”命令将会恢复在工厂设定的参数设置。 使用“保存到面板”命令，您可以将
所有参数复制到控制面板。 “从面板恢复”命令会将所有参数从控制面板复制到变频器。
变频器大小不同时无法进行复制的参数
如果用一个大小不同的变频器的控制面板替换另一个变频器的控制面板，这些参数的值不会改
变。
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
3
STOP
READY I/O
ID: M6.6
User Settings
Language Selection
Parameter Backup
Parameter Compare
English
(4)
(7)
VACON · 32 用户界面
电机额定电压 (P3.1.1.1)
•
电机额定频率 (P3.1.1.2)
•
电机额定转速 (P3.1.1.3)
•
电机额定电流 (P3.1.1.4)
•
电机功率因数 (P3.1.1.5)
•
电机额定功率 (P3.1.1.6)
•
电机电流限制 (P3.1.1.7)
•
切换频率 (P3.1.2.1)
•
零频率电压 (P3.1.2.4)
•
电机预热电流 (P3.1.2.7)
•
定子电压调整 (P3.1.2.17)
•
最大频率 (P3.3.2)
•
启动起磁电流 (P3.4.8)
•
直流制动电流 (P3.4.10)
•
磁通制动电流 (P3.4.13)
•
失速电流限制 (P3.9.5)
•
电机热时间常数 (P3.9.9)
•
3.2.5 对比参数 通过此功能，您可将当前参数集合与以下 4 个集合中的 1 个进行对比。
集合 1（P6.5.4 保存到集合 1）
•
集合 2（P6.5.6 保存到集合 2）
•
默认设置（P6.5.1 恢复工厂默认设置）
•
面板集合（P6.5.2 保存到面板）
•
有关这些参数的更多信息，请参见表 57 参数比较.
注意!
如果尚未保存要将当前集合与之进行对比的参数集合，显示屏会显示文本比较失败。

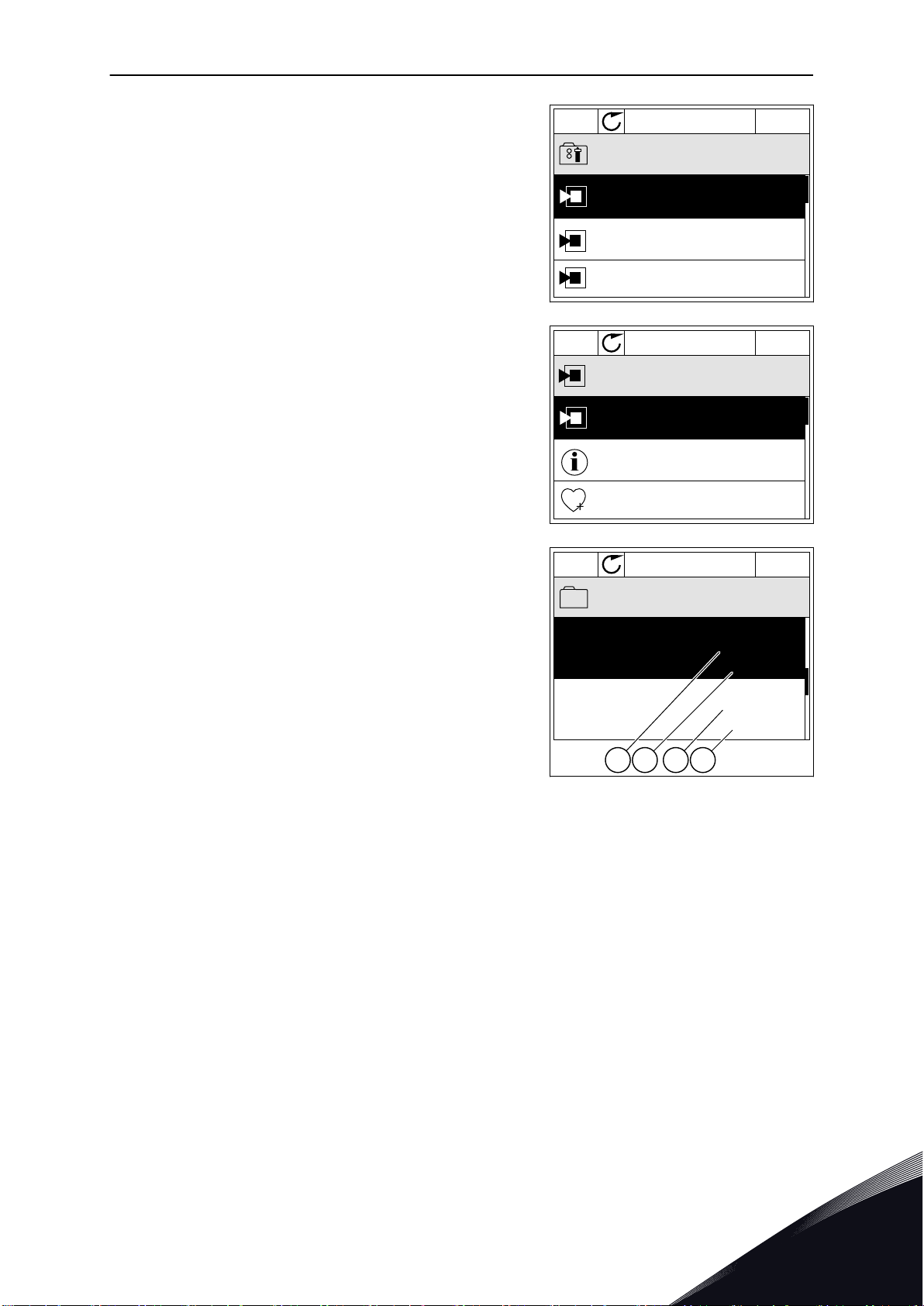

使用“参数对比”功能
1 进入“用户设置”菜单中的“参数对比”。
3
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
STOP
READY I/O
ID: B6.6.1
Parameter Compare
Active set-Set 1
Active set-Set 2
Active set-Defaults
STOP
READY I/O
ID: M6.6.1
Active set-Set 1
Active
Help
Add to Favourites
STOP
READY I/O
ID:113
Active set-Set 1
Motor Nom Currnt
Motor Cos Phi
0.56A
1.90A
0.68
1.74
A B C D
用户界面 VACON · 33
2 选择集合对。按 OK 接受选择。
3 选择“激活”并按 OK。
4 检查当前值和另一集合的值之间的比较情况。
A. 当前值
B. 另一集合的值
C. 当前值
D. 另一集合的值
3.2.6 帮助文本 图形显示屏可以显示许多主题的帮助文本。所有参数都有帮助文本。
故障、警报和启动向导也有帮助文本。
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
3
STOP
READY I/O
ID:403 M3.5.1.1
Digital Inputs
Ctrl Signal 1 A
Ctrl Signal 2 A
Ctrl Signal 1 B
STOP
READY I/O
ID:403 M3.5.1.1
Ctrl signal 1 A
Edit
Help
Add to favourites
STOP
READY I/O
ID:403 M3.5.1.1
Ctrl signal 1 A
Start Signal 1 for control Place
I/O A. Start Signal 1
functionality chosen with I/O A
Logic in Start/Stop Setup Menu.
VACON · 34 用户界面
阅读帮助文本
1 找到您要阅读的项目。
2 使用向上和向下箭头按钮选择“帮助”。
3 要打开帮助文本，请按“确定”按钮。
注意!
帮助文本始终为英语。
3.2.7 使用“收藏夹”菜单 如果您频繁使用相同的项目，您可以将其添加到收藏夹中。您可以从所有键盘菜单收集一组参
数或监控信号。
有关如何使用“收藏夹”菜单的更多信息，请参见章节 8.2 收藏夹。
3.3 使用文本显示屏
您还可以使用带文本显示屏的控制面板作为您的用户界面。文本显示屏和图形显示屏具有几乎
相同的功能。有些功能仅在图形显示屏中可用。
3
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
A B
F
C
D
E
READY
FAULT
ALARM
STOP
RUN
BUS
KEYPAD
I/O
REV
FWD
用户界面 VACON · 35
显示屏显示电机和交流变频器的状态。它还显示电机和变频器操作过程中的故障。在显示屏
上，您可看到您在菜单中的当前位置。您还可看到当前位置的组或项目的名称。如果文本相对
于显示屏而言太长，则文本会滚动以显示完整的文本字符串。
图 10: 文本显示屏的主菜单
A. 状态指示灯
B. 警报和故障指示灯
C. 当前位置的组或项目的名称
D. 当前在菜单中的位置
E. 控制位置指示灯
F. 旋转方向指示灯
3.3.1 编辑值
更改参数的文本值
按照以下流程设置参数值。
1 使用箭头按钮找到参数。
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
3
READY
FAULT
ALARM
STOP
RUN
BUS
KEYPAD
I/O
REV
FWD
READY
FAULT
ALARM
STOP
RUN
KEYPAD
I/O
REV
FWD
BUS
VACON · 36 用户界面

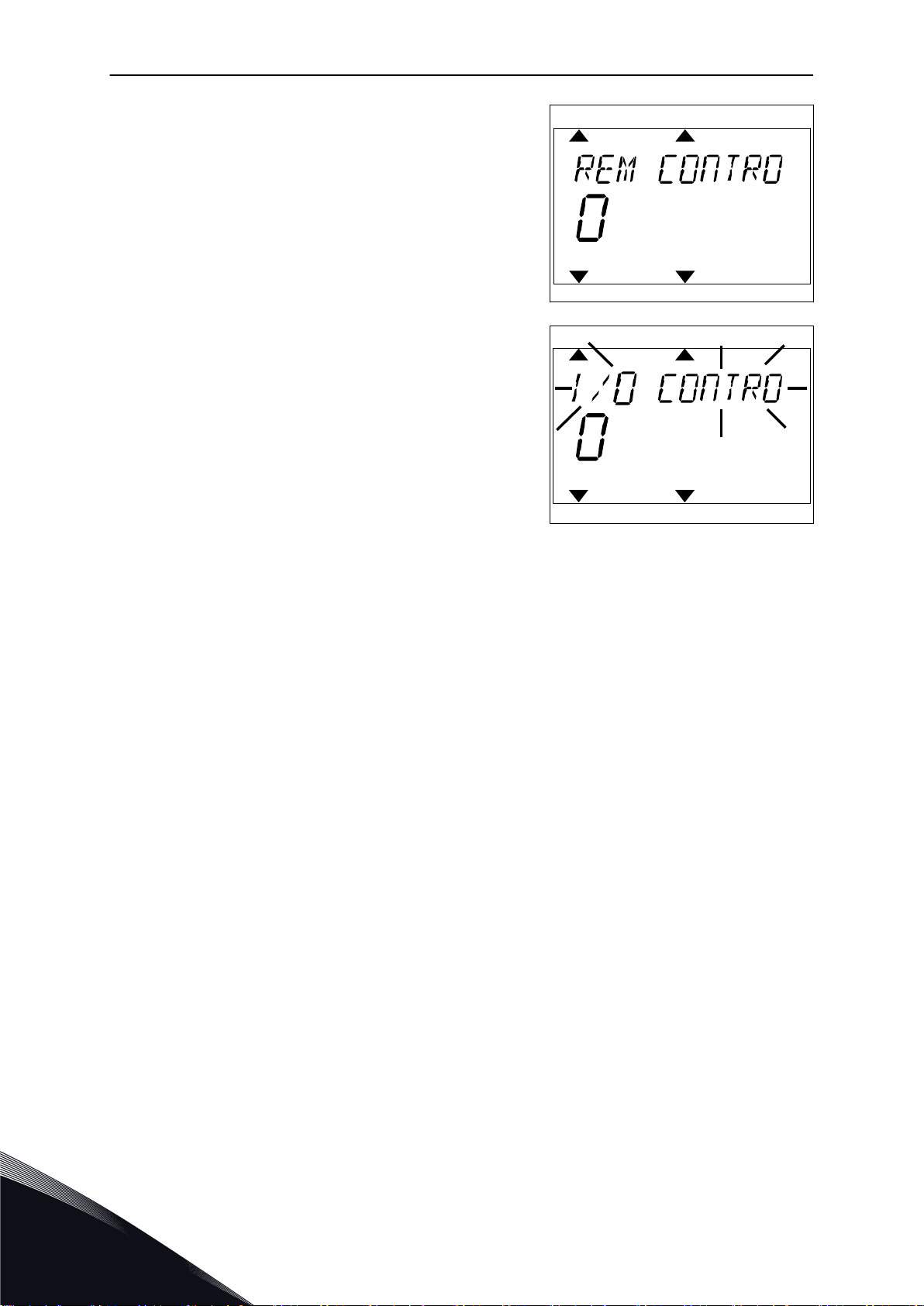

2 要转至编辑模式，请按 OK 按钮。
3 要设置新值，请按向上和向下箭头按钮。
4 使用 OK 按钮接受更改。要忽略更改，请使用
BACK/RESET 按钮返回之前所在的级别。
编辑数字值
1 使用箭头按钮找到参数。
2 进入编辑模式。
3 使用向左和向右箭头按钮从一个数位移动到另一个
数位。使用向上和向下箭头按钮更改数字。
4 使用 OK 按钮接受更改。要忽略更改，请使用
BACK/RESET 按钮返回之前所在的级别。
3.3.2 重置故障 要重置故障，您可以使用“重置”按钮或参数“重置故障”。请参见 11.1 出现故障 中的说明。
3.3.3 FUNCT 按钮 可以对 3 种功能使用 Funct 按钮。
访问控制页面。
•
轻松地在本地与远程控制位置之间切换。
•
更改旋转方向。
•
选择的控制位置决定交流变频器从哪里获取启动和停止命令。 所有控制位置都有一个用于选
择频率参考源的参数。 本地控制位置始终是面板。 远程控制位置是 I/O 或现场总线。 可以在
显示屏的状态栏上看到当前的控制位置。
可以使用 I/O A、I/O B 和现场总线作为远程控制位置。 I/O A 和现场总线具有最低优先级。 您
可以使用 P3.2.1（远程控制位置）进行选择。 I/O B 可使用数字输入绕过远程控制位置 I/O A
和现场总线。 您可以使用参数 P3.5.1.5（强制 I/O B 控制）选择数字输入。
3
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
READY
FAULT
ALARM
STOP
RUN
KEYPAD
I/O
REV
FWD
BUS
READY
FAULT
ALARM
STOP
RUN
KEYPAD
I/O
REV
FWD
BUS
READY
FAULT
ALARM
STOP
RUN
KEYPAD
I/O
REV
FWD
BUS
用户界面 VACON · 37
当控制位置为本地时，面板始终用作控制位置。 本地控制的优先级比远程控制高。 例如，在
远程控制下，如果参数 P3.5.1.5 使用数字输入绕过该控制位置，并且您选择了本地，则面板将
成为控制位置。 使用 Funct 按钮或 P3.2.2 本地/远程可在本地与远程控制之间进行切换。

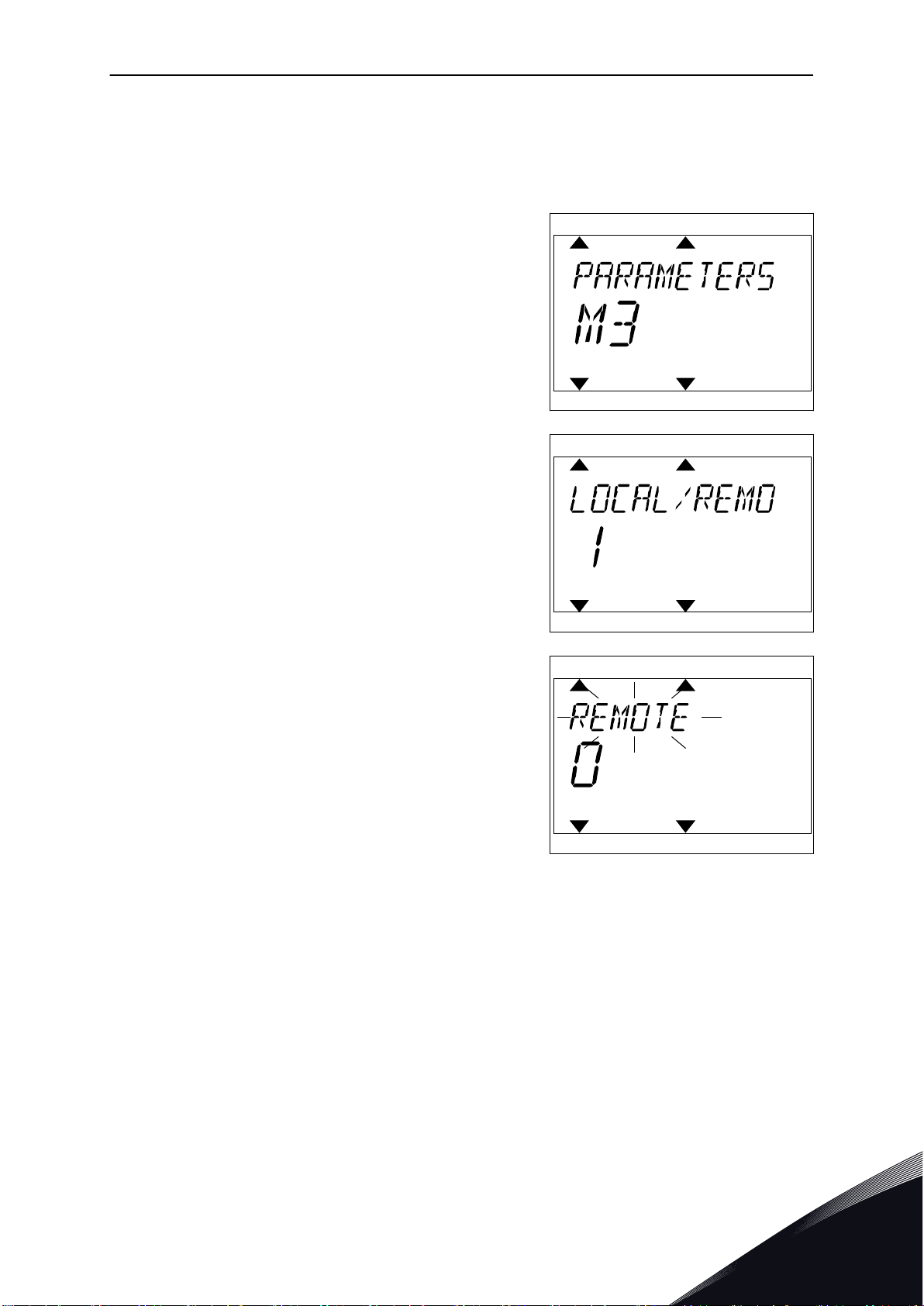

更改控制位置
1 在菜单结构中的任何位置，按下 Funct 按钮。
2 要选择本地/远程，请使用向上和向下箭头按钮。 按
OK 按钮。
3 要选择本地或远程，请再次使用向上和向下箭头按
钮。 要接受选择，请按 OK 按钮。
4 如果将远程控制位置更改为本地（即面板），请提
供面板参考。
进行选择后，显示屏将返回与按下 Funct 按钮时相同的位置。
进入控制页面
可以在控制页面中轻松监控最重要的值。
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
3
READY
FAULT
ALARM
STOP
RUN
KEYPAD
I/O
REV
FWD
BUS
READY
FAULT
ALARM
STOP
RUN
KEYPAD
I/O
REV
FWD
BUS
READY
FAULT
ALARM
STOP
RUN
KEYPAD
I/O
REV
FWD
BUS
VACON · 38 用户界面
1 在菜单结构中的任何位置，按下 Funct 按钮。
2 要选择控制页面，请使用向上和向下箭头按钮。 使
用 OK 按钮进入。 控制页面将会打开。
3 如果使用本地控制位置和面板参考，则可以使用 OK
按钮设置 P3.3.6 面板参考。
有关面板参考的更多信息，请参见章节 5.3 组 3.3：控制参考设置). 如果使用其他控制位置或参
考值，显示屏将显示不可编辑的频率参考。 页面上的其他值为多变量监控值。 您可以选择此
处显示的值（有关说明请参见章节 4.1.1 多变量监控).
更改旋转方向
可以使用 Funct 按钮快速更改电机的旋转方向。
注意!
只有在当前控制位置为本地时，菜单中才会提供更改方向命令。
1 在菜单结构中的任何位置，按下 Funct 按钮。
2 要选择“更改方向”，请按向上和向下箭头按钮。 按
OK 按钮。
3 选择新旋转方向。 当前旋转方向会闪烁。 按 OK 按
钮。 旋转方向会立即更改，并且显示屏状态字段中
的箭头指示也会发生变化。
3
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
用户界面 VACON · 39
3.4 菜单结构
菜单 功能
快速设置 请参见章节 1.4.1 Vacon HVAC 应用程序。
监控 多变量监控 *
基本
定时器功能
PID 控制器 1
PID 控制器 2
多泵
现场总线数据
温度输入 **
参数 请参见章节 5 “参数”菜单。
诊断 当前故障
复位故障
故障历史记录
总计数器
跳闸计数器
软件信息
I/O 和硬件 基本 I/O
插槽 C
插槽 D
插槽 E
实时时钟
电源单元设置
面板
RS-485
以太网
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
3
VACON · 40 用户界面
菜单 功能
用户设置 语言选择
应用程序选择
参数备份*
变频器名称
收藏夹* 请参见章节 8.2 收藏夹。
用户级别 请参见章节 8.3 用户级别。
* = 此功能在带文本显示屏的控制面板中不可用。
** = 此功能仅在 OPT-88 或 OPT-BH 选件板连接了交流变频器时可用。
3.4.1 快速设置
“快速设置”菜单包含在安装和调试 Vacon 100 HVAC 应用程序过程中最常用的参数的最小集
合。 它们包含在第一个参数组中，以便快速、轻松地进行查找。 还可以在其实际参数组中找
到它们并进行编辑。 更改快速设置组中的参数值也会更改其实际组中此参数的值。 有关此组
参数的更多详细信息，请参见章节 1.3 首次启动 和 2 向导。
3.4.2 监控
多变量监控
使用多变量监控功能，您可以收集 4-9 个要监控的项目。 请参见章节 4.1.1 多变量监控。
3
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
用户界面 VACON · 41
注意!
“多变量监控”菜单在文本显示屏中不可用。
基本
基本监控值可以包括参数和信号的状态、测量值和实际值。 请参见章节 4.1.2 基本应用。
定时器功能
使用此功能，您可以监控定时器功能和实时时钟。 请参见章节 4.1.3 定时器功能监视。
PID 控制器 1
使用此功能，您可以监控 PID 控制器值。 请参见章节 4.1.4 PID1 控制器监视。
PID 控制器 2
使用此功能，您可以监控 PID 控制器值。 请参见章节 4.1.5 PID2 控制器监视。
多泵
可以使用此功能监控与多个变频器的操作相关的值。 请参见章节 4.1.6 多泵监视。
现场总线数据
使用此功能，您可以将现场总线数据作为控制器值进行查看。 例如，可以在现场总线调试期
间使用此功能进行监控。 请参见章节 4.1.7 现场总线过程数据监视。
3.5 VACON LIVE
Vacon Live 是一个 PC 工具，用于调试和维护 Vacon® 10、Vacon® 20 和 Vacon® 100 交流变频
器。可以从 http://drives.danfoss.com 下载 Vacon Live。
Vacon Live PC 工具包括以下功能：
参数化、监视、变频器信息、数据记录器等。
•
软件下载工具 Vacon Loader
•
串行通信和以太网支持
•
Windows XP、Vista 7 和 8 支持
•
17 种语言：英语、德语、西班牙语、芬兰语、法语、意大利语、俄语、瑞典语、中文、捷
•
克语、丹麦语、荷兰语、波兰语、葡萄牙语、罗马尼亚语、斯洛伐克语和土耳其语
可以使用 Vacon 串行通信电缆在交流变频器和 PC 工具之间建立连接。在安装 Vacon Live 期
间，将自动安装串行通信驱动程序。安装电缆后，Vacon Live 会自动查找所连接的变频器。
请在程序帮助菜单中查找有关如何使用 Vacon Live 的更多信息。
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
3
VACON · 42 用户界面
图 11: Vacon Live PC 工具
3
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
STOP
READY I/O
ID: M1
Main Menu
Monitor
(12)
Quick Setup
(4)
Parameters
(21)
STOP
READY I/O
ID: M2.1
Monitor
Multimonitor
Timer Functions
Basic
(13)
(7)
STOP
READY I/O
ID:25 FreqReference
Multimonitor
20.0 Hz
Motor Curre
0.00A
DC-link volt
0.0V
Output Freq
0.00 Hz
Motor Speed
0.0 rpm
Motor Voltage
0.0V
Motor Tempera
0.0%
Motor Torque
0.00 %
Unit Tempera
81.9°C
FreqReference
监控菜单 VACON · 43
4 监控菜单
4.1 监控器组
您可以监控参数和信号的实际值。还可以监控状态和测量值。您可以自定义能够监控的某些
值。
4.1.1 多变量监控
在“多变量监控”页面上，您可以收集 9 个要监控的项目。

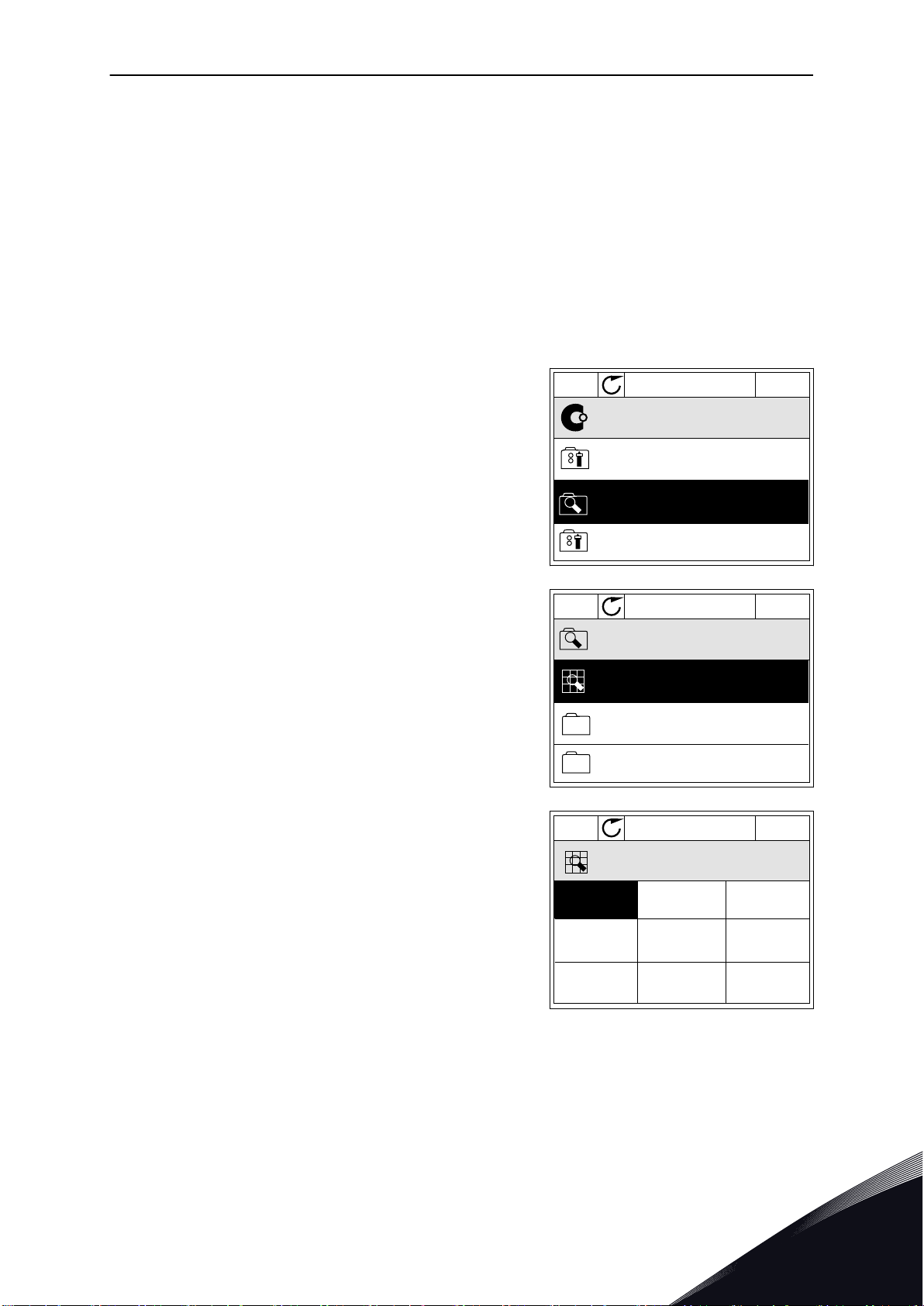

更改要监控的项目
1 使用 OK 按钮进入“监控”菜单。
2 进入“多变量监控”。
3 要替换某个旧项目，请激活该项目。 使用箭头按
钮。
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
4
STOP
READY I/O
ID:1 M2.1.1.1
FreqReference
0.00 %Motor Power
Output frequency
FreqReference
Motor Speed
Motor Current
Motor Torque
0.00 Hz
10.00 Hz
0.00 rpm
0.00 A
0.00 %
VACON · 44 监控菜单
4 要在列表中选择新项目，请按 OK。
4.1.2 基本应用 基本监视值是选定参数、信号、状态和测量的实际值。不同应用程序的监视值数可能不同。
您可以在文本表格中查看基本监视值及其相关数据。
注意!
“监视器”菜单中仅提供标准 I/O 板状态。您可以在“I/O 和硬件”系统菜单中以原始数
据的形式找到所有 I/O 板信号的状态。
系统要求时，请在“I/O 和硬件”系统菜单中检查 I/O 扩展板的状态。
4
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
监控菜单 VACON · 45
表 3: 监视菜单中的项目
索引 监视值 Unit ID 描述
V2.2.1 输出频率 Hz 1
V2.2.2 频率参考 Hz 25
V2.2.3 电机速度 rpm 2
V2.2.4 电机电流 A 3
V2.2.5 电机转矩 % 4
V2.2.7 电机轴功率 % 5
V2.2.8 电机轴功率 kW/hp 73
V2.2.9 电机电压 V 6
V2.2.10 直流母线电压 V 7
V2.2.11 系统温度 °C 8
V2.2.12 电机温度 % 9
V2.2.13 模拟输入 1 % 59
V2.2.14 模拟输入 2 % 60
V2.2.15 模拟输出 1 % 81
V2.2.16 电机预热 1228
V2.2.17 变频器状态字 43
V2.2.19 消防模式状态 1597
V2.2.20 DIN 状态字 1 56
0 = 关
1 = 加热（馈入直流电流）
B1 = 就绪
B2 = 运行
B3 = 故障
B6 = 运行使能
B7 = 警报激活
B10=停止时的直流电流
B11=直流制动激活
B12 = 运行请求
B13 = 电机调节器激活
0 = 禁用
1 = 启用
2 = 激活
3 = 测试模式
V2.2.21 DIN 状态字 2 57
V2.2.22
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
电机电流（含 1 位小
数）
45
4
VACON · 46 监控菜单
表 3: 监视菜单中的项目
索引 监视值 Unit ID 描述
B0 = 互锁 1
B1 = 互锁 2，B5 = I/O A 控制激活
B6 = I/O B 控制激活
B7 = 现场总线控制激活
V2.2.23 Appl.StatusWord 1 89
B8 = 本地控制激活
B9 = PC 控制激活
B10 = 预设频率激活
B12 = 消防模式激活
B13 = 预热激活
V2.2.24 Appl.StatusWord 2 90
V2.2.25 KWh 跳变计数器为低 1054
V2.2.26 KWh 跳变计数器为高 1067
V2.2.27 LastActiveFaultCode 37
V2.2.28 LastActiveFault ID 95
V2.2.29
V2.2.30 LastActiveAlarm ID 94
V2.2.31 U 相电流 A 39
V2.2.32 V 相电流 A 40
V2.2.33 W 相电流 A 41
V2.2.34 MotorRegulat.Status 77
LastActiveAlarmCod
e
74
B0 = 加速/减速已禁止
B1 = 电机开关激活
B0：电流限制（电机）
B1：电流限制（发电机）
B2：转矩限制（电机）
B3：转矩限制（发电机）
B4：过压控制
B5：欠压控制
B6：电源限制（电机）
B7：电源限制（发电机）
4.1.3 定时器功能监视 监视定时器功能和实时时钟的值。
4
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
监控菜单 VACON · 47
表 4: 监视定时器功能
索引 监视值 Unit ID 描述
V2.3.1 TC 1、TC 2、TC 3 1441
V2.3.2 间隔 1 1442
V2.3.3 间隔 2 1443
V2.3.4 间隔 3 1444
V2.3.5 间隔 4 1445
V2.3.6 间隔 5 1446
V2.3.7 定时器 1 s 1447
V2.3.8 定时器 2 s 1448
V2.3.9 定时器 3 s 1449
V2.3.10 实时时钟 1450
4.1.4 PID1 控制器监视 表 5: 监视 PID1 控制器的值
索引 监视值 Unit ID 描述
V2.4.1 PID1 设置点
V2.4.2 PID1 反馈
V2.4.3 PID1 误差值
V2.4.4 PID1 输出 % 23
V2.4.5 PID1 状态 24
视情况变
化
视情况变
化
视情况变
化
20
21
22
0 = 已停止
1 = 正在运行
3 = 睡眠模式
4 = 位于死区（请参见第 5.12 组 3.12：PID 控制器 1
章）
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
4
VACON · 48 监控菜单
4.1.5 PID2 控制器监视
表 6: 监视 PID2 控制器的值
索引 监视值 Unit ID 描述
V2.5.1 PID2 设置点
V2.5.2 PID2 反馈
V2.5.3 PID2 误差值
V2.5.4 PID2 输出 % 86
V2.5.5 PID2 状态 87
视情况变
化
视情况变
化
视情况变
化
83
84
85
0=已停止
1=正在运行
2=位于死区（请参见第 5.13 组 3.13：PID 控制器 2
章）
4.1.6 多泵监视 表 7: 多泵监视
索引 监视值 Unit ID 描述
V2.6.1 正在运行的电机 30
V2.6.2 自动切换 1114
4
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
监控菜单 VACON · 49
4.1.7 现场总线过程数据监视
表 8: 现场总线数据监视
索引 监视值 Unit ID 描述
V2.8.1 FB 控制字 874
V2.8.2 FB 速度参考 875
V2.8.3 FB 数据输入 1 876
V2.8.4 FB 数据输入 2 877
V2.8.5 FB 数据输入 3 878
V2.8.6 FB 数据输入 4 879
V2.8.7 FB 数据输入 5 880
V2.8.8 FB 数据输入 6 881
V2.8.9 FB 数据输入 7 882
V2.8.10 FB 数据输入 8 883
V2.8.11 FB 状态字 864
V2.8.12 FB 实际速度 865
V2.8.13 FB 数据输出 1 866
V2.8.14 FB 数据输出 2 867
V2.8.15 FB 数据输出 3 868
V2.8.16 FB 数据输出 4 869
V2.8.17 FB 数据输出 5 870
V2.8.18 FB 数据输出 6 871
V2.8.19 FB 数据输出 7 872
V2.8.20 FB 数据输出 8 873
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
4
VACON · 50 “参数”菜单
5 “参数”菜单
HVAC 应用程序具有以下参数组：
菜单和参数组 说明
组 3.1： 电机设置 基本和高级电机参数。
组 3.2： 启动/停止设置 启动和停止功能。
组 3.3： 控制参考设置 频率参考设置。
组 3.4： 斜坡及制动设置 加速/减速设置。
组 3.5： I/O 配置 I/O 编程。
组 3.6： 现场总线数据映射 现场总线数据输出参数。
组 3.7： 禁止频率 禁止频率编程。
组 3.8： 限制监控 可编程限制控制器。
组 3.9： 保护 保护配置。
组 3.10： 自动重置 故障配置之后自动复位。
组 3.11： 定时器功能 给予实时时钟的 3 个定时器的配置。
组 3.12： PID 控制器 1 PID 控制器 1 的参数。电机控制或外部使用。
组 3.13： PID 控制器 2 PID 控制器 2 的参数。外部使用。
组 3.14： 多泵 多泵系统的参数。
组 3.16： 消防模式 消防模式的参数。
组 3.17 应用程序设置
组 3.18 kWh 脉冲输出 这些参数用于配置可发出与 kWh 计数器相符的脉冲的
数字输出。
5.1 组 3.1：电机设置
注意!
如果变频器处于运行状态，这些参数锁定。
5
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
“参数”菜单 VACON · 51
表 9: 电机铭牌参数
索引 参数 最小 最大 单位 默认 ID 说明
P3.1.1.1 电机额定电压
P3.1.1.2 电机额定频率 8.00 320.00 Hz 50 / 60 111
P3.1.1.3 电机额定转速 24 19200 rpm
P3.1.1.4 电机额定电流
P3.1.1.5 电机功率因数 0.30 1.00
P3.1.1.6 电机额定功率
P3.1.1.7 电机电流限制
P3.1.1.8 电机类型 0 1 0 650
视情况变化视情况
变化
视情况变化视情况
变化
视情况变化视情况
变化
视情况变化视情况
变化
kW
视情况变
V
A
A
化
视情况变
化
视情况变
化
视情况变
化
视情况变
化
视情况变
化
110
112
113
120
116
107
0 = 同步感应电机
1 = PM 同步电机
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
5
VACON · 52 “参数”菜单
表 10: 电机控制设置
索引 参数 最小 最大 单位 默认 ID 说明
P3.1.2.1 切换频率 1.5
P3.1.2.2 电机开关 0 1 0 653
P3.1.2.4 零频率电压 0.00 40.00 %
P3.1.2.5 电机预热功能 0 3 0 1225
P3.1.2.6 电机预热温度限制 -20 100 °C 0 1226
P3.1.2.7 电机预热电流 0 0.5*I
P3.1.2.8 U/f 比率选项 0 1
P3.1.2.15 过压控制 0 1 1 607
视情况
变化
kHz
L
视情况变
化
视情况变
化
视情况变
A
化
视情况变
化
601
606
1227
108
0 = 禁用
1 = 启用
0 = 不使用
1 = 在停止状态下始终
激活
2 = 由 DI 控制
3 = 温度限制（散热
器）
0=线性
1=平方
0 = 禁用
1 = 启用
P3.1.2.16 欠压控制 0 1 1 608
P3.1.2.17 定子电压调整 50.0 150.0 % 100.0 659
P3.1.2.18 能耗优化 0 1 0 666
P3.1.2.19 飞车启动选择 0 65 1590
P3.1.2.20 I/f 启动 0 1 0 534
P3.1.2.21 I/f 启动频率 5.0 25 Hz
P3.1.2.22 I/f 启动电流 0 100 % 80 536
0.2 *
P3.1.1.2
535
0 = 禁用
1 = 启用
0 = 禁用
1 = 启用
B0 = 禁用反向方向搜索
B6 = 使用电流控制建立
磁通量
0 = 禁用
1 = 启用
5
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
“参数”菜单 VACON · 53
5.2 组 3.2：启动/停止设置
表 11: 启动/停止设置菜单
索引 参数 最小 最大 单位 默认 ID 说明
P3.2.1 远程控制位置 0 1 0 172
P3.2.2 本地/远程应用 0 1 0 211
P3.2.3 面板停止按钮 0 1 0 114
P3.2.4 启动功能 0 1
P3.2.5 停止功能 0 1 0 506
视情况变
化
505
0 = I/O 控制
1 = 现场总线控制
0 = 远程
1 = 本地
0 = 否（始终启用）
1 = 是（仅在面板控制
时启用）
0 = 斜坡
1 = 飞车启动
0 = 惯性停机
1 = 斜坡
逻辑 = 0
控制信号 1 = 正向
控制信号 2 = 反向
逻辑 = 1
控制信号 1 = 正向（边
沿）
控制信号 2 = 反转停止
P3.2.6 I/O A 启动/停止逻辑 0 4 0 300
P3.2.7
P3.2.8 现场总线启动逻辑 0 1 0 889
P3.2.9 启动延时 0.00 60.00 s 0.00 524
I/O B 启动/停止逻辑 0 4 0 363 请参见上文。
逻辑 = 2
控制信号 1 = 正向（边
沿）
控制信号 2 = 反向（边
沿）
逻辑 = 3
控制信号 1 = 启动
控制信号 2 = 反向
逻辑 = 4
控制信号 1 = 启动（边
沿）
控制信号 2 = 反向
0 = 需要上升沿
1 = 状态
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
5
VACON · 54 “参数”菜单
5.3 组 3.3：控制参考设置
表 12: 控制参考设置
索引 参数 最小 最大 单位 默认 ID 说明
P3.3.1 最小频率 0.00 P3.3.2 Hz 0.00 101
P3.3.2 最大频率 P3.3.1 320.00 Hz 0.00 102
1 = 预设频率 0
2 = 面板参考
3 = 现场总线
4 = AI1
5 = AI2
P3.3.3 I/O 控制参考 A 选择 1 11 6 117
P3.3.4 I/O 控制参考 B 选择 1 11 4 131
6 = AI1+AI2
7 = PID 1 参考
8 = 电机电位计
9 = 平均（AI1、AI2）
10 = 最小（AI1、AI2）
11 = 最大（AI1、AI2）
P3.3.5 面板控制参考选择 1 8 2 121
P3.3.6 面板参考 P3.3.1 P3.3.2 Hz 0.00 184
P3.3.7 面板转向 0 1 0 123
P3.3.8 面板参考复制 0 2 1 181
P3.3.9
现场总线控制参考选
择
1 8 3 122
1 = 预设频率 0
2 = 面板
3 = 现场总线
4 = AI1
5 = AI2
6 = AI1+AI2
7 = PID 1 参考
8 = 电机电位计
0 = 正向
1 = 反向
0 = 复制参考
1 = 复制参考和运行状
态
2 = 不复制
1 = 预设频率 0
2 = 面板
3 = 现场总线
4 = AI1
5 = AI2
6 = AI1+AI2
7 = PID 1 参考
8 = 电机电位计
5
P3.3.10 预设频率模式 0 1 0 182
P3.3.11 预设频率 0 P3.3.1 P3.3.2 Hz 5.00 180
P3.3.12 预设频率 1 P3.3.1 P3.3.1 Hz 10.00 105
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
0 = 二进制编码
1 = 输入数量
“参数”菜单 VACON · 55
表 12: 控制参考设置
索引 参数 最小 最大 单位 默认 ID 说明
P3.3.13 预设频率 2 P3.3.1 P3.3.1 Hz 15.00 106
P3.3.14 预设频率 3 P3.3.1 P3.3.1 Hz 20.00 126
P3.3.15 预设频率 4 P3.3.1 P3.3.1 Hz 25.00 127
P3.3.16 预设频率 5 P3.3.1 P3.3.1 Hz 30.00 128
P3.3.17 预设频率 6 P3.3.1 P3.3.1 Hz 40.00 129
P3.3.18 预设频率 7 P3.3.1 P3.3.1 Hz 50.00 130
P3.3.19 预设警报频率 P3.3.1 P3.3.2 Hz 25.00 183
P3.3.20 电机电位计斜坡时间 0.1 500.0 Hz/s 10.0 331
0 = 不复位
P3.3.21 电机电位计复位 0 2 1 367
1 = 如果停止，则复位
2 = 如果关闭电源，则
复位
P3.3.22 反向 0 1 0 15530
0 = 允许反转
1 = 阻止反转
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
5
VACON · 56 “参数”菜单
5.4 组 3.4：斜坡和制动设置
表 13: 斜坡和制动设置
索引 参数 最小 最大 Unit 默认 ID 描述
P3.4.1 斜坡 1 形状 0.0 10.0 s 0.0 500
P3.4.2 加速时间 1 0.1 3000.0 s 5.0 103
P3.4.3 减速时间 1 0.1 3000.0 s 5.0 104
P3.4.4 斜坡 2 形状 0.0 10.0 s 0.0 501
P3.4.5 加速时间 2 0.1 3000.0 s 20.0 502
P3.4.6 减速时间 2 0.1 3000.0 s 20.0 503
P3.4.7 启动励磁时间 0.00 600.00 s 0.00 516
P3.4.8 启动励磁电流
P3.4.9
P3.4.10 直流制动电流
P3.4.11
P3.4.12 磁通制动 0 1 0 520
P3.4.13 磁通制动电流 0
停止时的直流制动时
间
斜坡停止时启动直流
制动的频率
视情况变化视情况
变化
0.00 600.00 s 0.00 508
视情况变化视情况
变化
0.10 10.00 Hz 1.50 515
视情况
变化
视情况变
A
A
A
化
视情况变
化
视情况变
化
517
507
519
0 = 禁用
0 = 禁用
1 = 启用
5
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
“参数”菜单 VACON · 57
5.5 组 3.5：I/O 配置
表 14: 数字输入设置
索引 参数 默认 ID 描述
P3.5.1.1 控制信号 1 A 数字输入插槽 A.1 403
P3.5.1.2 控制信号 2 A 数字输入插槽 A.2 404
P3.5.1.3 控制信号 1 B 数字输入插槽 0.1 423
P3.5.1.4 控制信号 2 B 数字输入插槽 0.1 424
P3.5.1.5 强制 I/O B 控制 数字输入插槽 0.1 425
P3.5.1.6 强制 I/O B 参考 数字输入插槽 0.1 343
P3.5.1.7 外部故障关闭 数字输入插槽 A.3 405
P3.5.1.8 外部故障打开 数字输入插槽 0.2 406
P3.5.1.9 故障复位关闭 数字输入插槽 A.6 414
P3.5.1.10 故障复位打开 数字输入插槽 0.1 213
P3.5.1.11 运行许可 数字输入插槽 0.2 407
P3.5.1.12 运行互锁 1 数字输入插槽 0.2 1041
P3.5.1.13 运行互锁 2 数字输入插槽 0.2 1042
P3.5.1.14 电机预热开启 数字输入插槽 0.1 1044
P3.5.1.15 预设频率选择 0 数字输入插槽 A.4 419
P3.5.1.16 预设频率选择 1 数字输入插槽 A.5 420
P3.5.1.17 预设频率选择 2 数字输入插槽 0.1 421
OPEN = 正常
CLOSED = 外部故障
OPEN = 外部故障
CLOSED = 正常
打开 = 无动作。
CLOSED = 在停止状态下使用电机预热
直流电流。P3.1.2.5 的值为 2 时使
用。
P3.5.1.18 定时器 1 数字输入插槽 0.1 447
P3.5.1.19 定时器 2 数字输入插槽 0.1 448
P3.5.1.20 定时器 3 数字输入插槽 0.1 449
CLOSED = 禁用定时器功能并将定时器
P3.5.1.21 禁用定时器功能 数字输入插槽 0.1 1499
P3.5.1.22 PID1 设置点提升 数字输入插槽 0.1 1046
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
复位。
OPEN = 禁用定时器功能。
OPEN = 无提升
CLOSED = 提升
5
VACON · 58 “参数”菜单
表 14: 数字输入设置
索引 参数 默认 ID 描述
P3.5.1.23 PID1 选择设置点 数字输入插槽 0.1 1047
P3.5.1.24 PID2 启动信号 数字输入插槽 0.2 1049
P3.5.1.25 PID2 选择设置点 数字输入插槽 0.1 1048
P3.5.1.26 电机 1 互锁 数字输入插槽 0.2 426
P3.5.1.27 电机 2 互锁 数字输入插槽 0.1 427
P3.5.1.28 电机 3 互锁 数字输入插槽 0.1 428
P3.5.1.29 电机 4 互锁 数字输入插槽 0.1 429
P3.5.1.30 电机 5 互锁 数字输入插槽 0.1 430
P3.5.1.31 向上电机电位计 数字输入插槽 0.1 418
OPEN = 设置点 1
CLOSED = 设置点 2
OPEN = PID2 处于停止模式
CLOSED = PID2 调节
OPEN = 设置点 1
CLOSED = 设置点 2
OPEN = 不激活
CLOSED = 激活
OPEN = 不激活
CLOSED = 激活
OPEN = 不激活
CLOSED = 激活
OPEN = 不激活
CLOSED = 激活
OPEN = 不激活
CLOSED = 激活
OPEN = 不激活
CLOSED = 激活。电机电位计参考增
加，直到触点打开。
OPEN = 不激活
P3.5.1.32 向下电机电位计 数字输入插槽 0.1 417
P3.5.1.33 加/减速时间选择 数字输入插槽 0.1 408
P3.5.1.34 现场总线控制 数字输入插槽 0.1 411 CLOSED = 控制位置强制为总线
P3.5.1.39 消防模式激活打开 数字输入插槽 0.2 1596
P3.5.1.40 消防模式激活关闭 数字输入插槽 0.1 1619
P3.5.1.41 消防模式反向 数字输入插槽 0.1 1618
P3.5.1.42 面板控制 数字输入插槽 0.1 410
P3.5.1.43 复位 kWh 跳闸计数器 数字输入插槽 0.1 1053
P3.5.1.44 消防模式预设频率选择 0 数字输入插槽 0.1 15531
P3.5.1.45 消防模式预设频率选择 1 数字输入插槽 0.1 15532
CLOSED = 激活。电机电位计参考减
少，直到触点打开。
OPEN = 斜坡 1 形状、加速时间 1 和减
速时间 1。
CLOSED = 斜坡 2 形状、加速时间 2
和减速时间 2。
OPEN = 激活
CLOSED = 未激活
OPEN = 未激活
CLOSED = 激活
5
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
“参数”菜单 VACON · 59
表 14: 数字输入设置
索引 参数 默认 ID 描述
P3.5.1.46 参数设置 1/2 选择 数字输入插槽 0.1 496
OPEN = 参数集合 1
CLOSED = 参数集合 2
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
5
VACON · 60 “参数”菜单
表 15: 模拟输入设置
索引 参数 最小 最大 单位 默认 ID 描述
P3.5.2.1 AI1 信号选择
P3.5.2.2 AI1 滤波时间 0.0 300.0 s 1.0 378
P3.5.2.3 AI1 信号范围 0 1 0 379
P3.5.2.4 AI1 自定义。最小 -160.00 160.00 % 0.00 380
P3.5.2.5 AI1 自定义。最大 -160.00 160.00 % 100.00 381
P3.5.2.6 AI1 信号倒置 0 1 0 387
P3.5.2.7 AI2 信号选择
P3.5.2.8 AI2 滤波时间 0.0 300.0 s 1.0 389 请参见 P3.5.2.2
P3.5.2.9 AI2 信号范围 0 1 1 390 请参见 P3.5.2.3
P3.5.2.10 AI2 自定义。最小 -160.00 160.00 % 0.00 391 请参见 P3.5.2.4
P3.5.2.11 AI2 自定义。最大 -160.00 160.00 % 100.00 392 请参见 P3.5.2.5
P3.5.2.12 AI2 信号倒置 0 1 0 398 请参见 P3.5.2.6
AnIN
SlotA.1
AnIN
SlotA.2
377
0 = 0–10V / 0–20mA
1 = 2–10V / 4–20mA
0 = 正常
1 = 信号已倒置
请参见 P3.5.2.1
388
P3.5.2.13 AI3 信号选择
P3.5.2.14 AI3 滤波时间 0.0 300.0 s 1.0 142 请参见 P3.5.2.2
P3.5.2.15 AI3 信号范围 0 1 0 143 请参见 P3.5.2.3
P3.5.2.16 AI3 自定义。最小 -160.00 160.00 % 0.00 144 请参见 P3.5.2.4
P3.5.2.17 AI3 自定义。最大 -160.00 160.00 % 100.00 145 请参见 P3.5.2.5
P3.5.2.18 AI3 信号倒置 0 1 0 151 请参见 P3.5.2.6
P3.5.2.19 AI4 信号选择
P3.5.2.20 AI4 滤波时间 0.0 300.0 s 1.0 153 请参见 P3.5.2.2
P3.5.2.21 AI4 信号范围 0 1 0 154 请参见 P3.5.2.3
P3.5.2.22 AI4 自定义。最小 -160.00 160.00 % 0.00 155 请参见 P3.5.2.4
P3.5.2.23 AI4 自定义。最大 -160.00 160.00 % 100.00 156 请参见 P3.5.2.5
P3.5.2.24 AI4 信号倒置 0 1 0 162 请参见 P3.5.2.6
模拟输入
插槽 0.1
模拟输入
插槽 0.1
141
152
请参见 P3.5.2.1
请参见 P3.5.2.1
5
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
“参数”菜单 VACON · 61
表 15: 模拟输入设置
索引 参数 最小 最大 单位 默认 ID 描述
P3.5.2.25 AI5 信号选择
P3.5.2.26 AI5 滤波时间 0.0 300.0 s 1.0 189 请参见 P3.5.2.2
P3.5.2.27 AI5 信号范围 0 1 0 190 请参见 P3.5.2.3
P3.5.2.28 AI5 自定义。最小 -160.00 160.00 % 0.00 191 请参见 P3.5.2.4
P3.5.2.29 AI5 自定义。最大 -160.00 160.00 % 100.00 192 请参见 P3.5.2.5
P3.5.2.30 AI5 信号倒置 0 1 0 198 请参见 P3.5.2.6
P3.5.2.31 AI6 信号选择
P3.5.2.32 AI6 滤波时间 0.0 300.0 s 1.0 200 请参见 P3.5.2.2
P3.5.2.33 AI6 信号范围 0 1 0 201 请参见 P3.5.2.3
P3.5.2.34 AI6 自定义。最小 -160.00 160.00 % 0.00 203 请参见 P3.5.2.4
P3.5.2.35 AI6 自定义。最大 -160.00 160.00 % 100.00 204 请参见 P3.5.2.5
P3.5.2.36 AI6 信号倒置 0 1 0 209 请参见 P3.5.2.6
模拟输入
插槽 0.1
模拟输入
插槽 0.1
188
199
请参见 P3.5.2.1
请参见 P3.5.2.1
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
5
VACON · 62 “参数”菜单
表 16: 标准 I/O 板上的数字输出设置
索引 参数 最小 最大 Unit 默认 ID 描述
基本 R01 的功能选
择
0 = 无
1 = 就绪
2 = 运行
3 = 故障
4 = 故障倒置
5 = 警报
6 = 反向
7 = 快速
8 = 电机调速器激活
9 = 预置速度
10 = 面板控制
11 = I/O B 控制
12 = 限制监控 1
13 = 限制监控 2
P3.5.3.2.1 基本 RO1 功能 0 41 2 11001
14 = 启动信号
15 = 保留
16 = 消防模式激活
17 = RTC 时间通道 1 控
制
18 = RTC 时间通道 2 控
制
19 = RTC 时间通道 3 控
制
20 = FB 控制字 B13
21 = FB 控制字 B14
22 = FB 控制字 B15
23 = PID 1 处于睡眠模
式
24 = 保留
25 = PID1 监控限制
26 = PID2 监控限制
27 = 电机 1 控制
28 = 电机 2 控制
5
P3.5.3.2.1
P3.5.3.2.2
基本 RO1 功能 0 41 2 11001
基本 R01 开启延迟 0.00 320.00 s 0.00 11002
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
29 = 电机 3 控制
30 = 电机 4 控制
31 = 电机 5 控制
32 = 保留
33 = 保留
34 = 维护警报
35 = 维护故障
36 = 热敏电阻故障
37 = 电机开关
38 = 预热
39 = kWh 脉冲输出
40 = 运行指示
41 = 选择的参数设置
“参数”菜单 VACON · 63
表 16: 标准 I/O 板上的数字输出设置
索引 参数 最小 最大 Unit 默认 ID 描述
P3.5.3.2.3 基本 R01 关闭延迟 0.00 320.00 s 0.00 11003
P3.5.3.2.4 基本 R02 功能 0 41 3 11004 请参见 P3.5.3.2.1。
P3.5.3.2.5 基本 R02 开启延迟 0.00 320.00 s 0.00 11005 请参见 P3.5.3.2.2。
P3.5.3.2.6 基本 R02 关闭延迟 0.00 320.00 s 0.00 11006 请参见 P3.5.3.2.3。
P3.5.3.2.7 基本 R03 功能 0 41 1 11007 请参见 P3.5.3.2.1。
P3.5.3.2.8
P3.5.3.2.9
扩展板插槽 C、D 和 E 的数字输出
仅显示位于插槽 C、D 和 E 中的选件板上的输出参数。按照基本 RO1 功能 (P3.5.3.2.1) 中的方
式进行选择。
如果插槽 C、D 或 E 中不存在任何数字输出，则此组或这些参数不可见。
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
5
VACON · 64 “参数”菜单
表 17: 标准 I/O 板模拟输出设置
索引 参数 最小 最大 单位 默认 ID 说明
0 = 测试 0%（不使用）
1 = 测试 100%
2 = 输出频率 (0 - fmax)
3 = 频率参考 (0 - fmax)
4 = 电机速度（0 - 电机
额定转速）
5 = 输出电流 (0 InMotor)
6 = 电机转矩 (0 TnMotor)
7 = 电机功率 (0 PnMotor)
8 = 电机电压 (0 UnMotor)
9 = 直流母线电压 (0 1000V)
10 = PID1 输出
P3.5.4.1.1 AO1 功能 0 PID 反馈 2 10050
(0-100%)
11 = PID2 输出
(0-100%)
12 = 过程数据输入 1
(0-100%)
13 = 过程数据输入 2
(0-100%)
14 = 过程数据输入 3
(0-100%)
15 = 过程数据输入 4
(0-100%)
16 = 过程数据输入 5
(0-100%)
17 = 过程数据输入 6
(0-100%)
18 = 过程数据输入 7
(0-100%)
19 = 过程数据输入 8
(0-100%)
P3.5.4.1.1
P3.5.4.1.2 AO1 滤波时间 0.0 300.0 s 1.0 10051 0 = 无滤波
P3.5.4.1.3 AO1 的最小信号 0 1 0 10052
P3.5.4.1.4 AO1 最小比例
P3.5.4.1.5 AO1 最大比例
AO1 功能 0 PID 反馈 2 10050
视情况变化视情况变化视情况
变化
视情况变化视情况变化视情况
变化
0.0 10053
0.0 10054
0 = 0 mA / 0V
1 = 4 mA / 2V
插槽 C、D 和 E 模拟输出
仅显示插槽 C/D/E 中现有输出的参数。选项与基本 A01 中相同。如果插槽 C、D 或 E 中不存在
任何数字输出，则此组或这些参数不可见。
5
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
“参数”菜单 VACON · 65
5.6 组 3.6：现场总线数据映射
表 18: 现场总线数据映射
索引 参数 最小 最大 单位 默认 ID 描述
P3.6.1
P3.6.2
P3.6.3
P3.6.4
P3.6.5
P3.6.6
P3.6.7
P3.6.8
现场总线数据输出 1
选择
现场总线数据输出 2
选择
现场总线数据输出 3
选择
现场总线数据输出 4
选择
现场总线数据输出 5
选择
现场总线数据输出 6
选择
现场总线数据输出 7
选择
现场总线数据输出 8
选择
0 35000 1 852
0 35000 2 853
0 35000 45 854
0 35000 4 855
0 35000 5 856
0 35000 6 857
0 35000 7 858
0 35000 37 859
表 19: 现场总线中过程数据输出的默认值
数据 默认值 比例
过程数据输出 1 输出频率 0.01 Hz
过程数据输出 2 电机速度 1 rpm
过程数据输出 3 电机电流 0.1 A
过程数据输出 4 电机转矩 0.1%
过程数据输出 5 电机功率 0.1%
过程数据输出 6 电机电压 0.1 V
过程数据输出 7 直流母线电压 1 V
过程数据输出 8 最后一个活动的故障代码 1
例如，输出频率值 2500 对应于 25.00 Hz，因为比例为 0.01。可以在章节 4.1 监控器组 中找到
的所有监视值均提供比例值。
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
5
VACON · 66 “参数”菜单
5.7 组 3.7：禁止频率
表 20: 禁止频率
索引 参数 最小 最大 单位 默认 ID 说明
P3.7.1 禁止频率范围 1 下限 -1.00 320.00 Hz 0.00 509 0 = 不使用
P3.7.2 禁止频率范围 1 上限 0.00 320.00 Hz 0.00 510 0 = 不使用
P3.7.3 禁止频率范围 2 下限 0.00 320.00 Hz 0.00 511 0 = 不使用
P3.7.4 禁止频率范围 2 上限 0.00 320.00 Hz 0.00 512 0 = 不使用
P3.7.5 禁止频率范围 3 下限 0.00 320.00 Hz 0.00 513 0 = 不使用
P3.7.6 禁止频率范围 3 上限 0.00 320.00 Hz 0.00 514 0 = 不使用
P3.7.7 斜坡时间因子 0.1 10.0 倍数 1.0 518
5.8
组 3.8：限制监控
表 21: 限制监控设置
索引 参数 最小 最大 单位 默认 ID 说明
0 = 输出频率
1 = 频率参考
2 = 电机电流
P3.8.1 监控 1 项目选择 0 7 0 1431
P3.8.2 监控 1 模式 0 2 0 1432
P3.8.3 监控 1 限制
P3.8.4 监控 1 限制迟滞
视情况变化视情况变化视情况
变化
视情况变化视情况变化视情况
变化
25.00 1433
5.00 1434
3 = 电机转矩
4 = 电机功率
5 = 直流连接电压
6 = 模拟输入 1
7 = 模拟输入 2
0 = 不使用
1 = 下限监控（高于限制
时输出激活）
2 = 上限监控（低于限制
时输出激活）
5
P3.8.5 监控 2 项目选择 0 7 1 1435 请参见 P3.8.1
P3.8.6 监控 2 模式 0 2 0 1436 请参见 P3.8.2
P3.8.7 监控 2 限制
P3.8.8 监控 2 限制迟滞
视情况变化视情况变化视情况
变化
视情况变化视情况变化视情况
变化
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
40.00 1437
5.00 1438
请参见 P3.8.3
请参见 P3.8.4
“参数”菜单 VACON · 67
5.9 组 3.9：保护
表 22: 保护设置
索引 参数 最小 最大 单位 默认 ID 说明
0 = 无动作
1 = 警报
P3.9.1
P3.9.2 外部故障响应 0 3 2 701
模拟输入低故障的响
应
0 4 0 700
2 = 警报，设置预设故
障频率 (P3.3.19)
3 = 故障（根据停止模
式停止）
4 = 故障（惯性停机）
0 = 无动作
1 = 警报
2 = 故障（根据停止模
式停止）
3 = 故障（惯性停机）
P3.9.3 输入相故障响应 0 1 0 730
P3.9.4 欠压故障 0 1 0 727
P3.9.5 输出相故障响应 0 3 2 702 请参见 P3.9.2。
P3.9.6 电机热保护 0 3 2 704 请参见 P3.9.2。
P3.9.7 电机环境温度因数 -20.0 100.0 °C 40.0 705
P3.9.8 电机热零速度冷却 5.0 150.0 %
P3.9.9 电机热时间常数 1 200 分钟
P3.9.10 电机热负载能力 0 150 % 100 708
P3.9.11 电机失速故障 0 3 0 709 请参见 P3.9.2。
P3.9.12 堵转电流 0.00 2*IH A IH 710
P3.9.13 失速时间限制 1.00 120.00 s 15.00 711
视情况变
化
视情况变
化
0 = 3 相支持
1 = 1 相支持
0 = 存储在历史记录中
的故障
1 = 未存储在历史记录
中的故障
706
707
P3.9.14 失速频率限制 1.00 P3.3.2 Hz 25.00 712
P3.9.15
P3.9.16
P3.9.17
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
欠载故障（皮带断裂/
泵干燥）
欠载保护：弱磁区域
负载
欠载保护：零频率负
载
0 3 0 713
10.0 150.0 % 50.0 714
5.0 150.0 % 10.0 715
请参见 P3.9.2。
5
VACON · 68 “参数”菜单
表 22: 保护设置
索引 参数 最小 最大 单位 默认 ID 说明
P3.9.18 欠载保护：时间限制 2.00 600.00 s 20.00 716
P3.9.19
P3.9.20 插槽通信故障 0 3 2 734 请参见 P3.9.2。
P3.9.21 热敏电阻故障 0 3 0 732 请参见 P3.9.2。
P3.9.22 PID1 监控故障响应 0 3 2 749 请参见 P3.9.2。
P3.9.23 PID2 监控故障响应 0 3 2 757 请参见 P3.9.2。
P3.9.25 温度故障信号 0 6 0 739
P3.9.26 温度警报限制 -30.0 200 130.0 741
P3.9.27 温度故障限制 -30.0 200 155.0 742
P3.9.28 温度故障响应 0 3 2 740
现场总线通信故障响
应
0 4 3 733
请参见 P3.9.1
0 = 不使用
1=温度输入 1
2=温度输入 2
3=温度输入 3
4 = 温度输入 1-2
5 = 温度输入 2-3
6 = 温度输入 1-3
0 = 无响应
1 = 警报
2 = 故障（根据停止模
式停止）
3 = 故障（惯性停机）
P3.9.29 *
安全转矩关断 (STO)
故障响应
0 2 2 775
*) 如果变频器不支持安全转矩关断功能，则不显示此参数。
0 = 无动作
1 = 警报
2 = 故障（惯性停机）
5
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
“参数”菜单 VACON · 69
5.10 组 3.10：自动重置
表 23: 自动重置设置
索引 参数 最小 最大 Unit 默认 ID 描述
P3.10.1 自动重置 0 1 1 731
P3.10.2 重新启动功能 0 1 1 719
P3.10.3 等待时间 0.10 10000.00 s 0.50 717
P3.10.4 尝试时间 0.00 10000.00 s 60.00 718
P3.10.5 尝试次数 1 10 4 759
P3.10.6 自动重置：欠电压 0 1 1 720
P3.10.7 自动重置：过电压 0 1 1 721
P3.10.8 自动重置：过电流 0 1 1 722
P3.10.9 自动重置：AI 低 0 1 1 723
P3.10.10
自动重置：系统过
温
0 1 1 724
0 = 禁用
1 = 启用
0 = 飞车启动
1 = 根据 P3.2.4。
0 = 否
1 = 是
0 = 否
1 = 是
0 = 否
1 = 是
0 = 否
1 = 是
0 = 否
1 = 是
P3.10.11
P3.10.12
P3.10.13
P3.10.14 PID 监督 0 1 0 15538
自动重置：电机温
度过高
自动重置：外部故
障
自动重置：欠载故
障
0 1 1 725
0 1 0 726
0 1 0 738
0 = 否
1 = 是
0 = 否
1 = 是
0 = 否
1 = 是
0 = 否
1 = 是
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
5
VACON · 70 “参数”菜单
5.11 组 3.11：定时器功能
表 24: 3.11.1 间隔 1
索引 参数 最小 最大 单位 默认 ID 说明
P3.11.1.1 开启时间 00:00:00 23:59:59
P3.11.1.2 关闭时间 00:00:00 23:59:59
P3.11.1.3 开始日 0 6 0 1466
P3.11.1.4 结束日 0 6 0 1467
P3.11.1.5 分配至通道 0 3 0 1468
hh:mm:
ss
hh:mm:
ss
00:00:00 1464
00:00:00 1465
0 = 星期日
1 = 星期一
2=星期二
3=星期三
4=星期四
5=星期五
6=星期六
0 = 星期日
1 = 星期一
2=星期二
3=星期三
4=星期四
5=星期五
6=星期六
复选框选择
0 = 不使用
1 = 时间通道 1
2 = 时间通道 2
3 = 时间通道 3
表 25: 3.11.2 间隔 2
索引 参数 最小 最大 单位 默认 ID 说明
P3.11.2.1 开启时间 00:00:00 23:59:59
P3.11.2.2 关闭时间 00:00:00 23:59:59
P3.11.2.3 开始日 0 6 0 1471 请参见间隔 1。
P3.11.2.4 结束日 0 6 0 1472 请参见间隔 1。
P3.11.2.5 分配至通道 0 3 0 1473 请参见间隔 1。
hh:mm:
ss
hh:mm:
ss
00:00:00 1469
00:00:00 1470
请参见间隔 1。
请参见间隔 1。
5
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
“参数”菜单 VACON · 71
表 26: 3.11.3 间隔 3
索引 参数 最小 最大 单位 默认 ID 说明
P3.11.3.1 开启时间 00:00:00 23:59:59
P3.11.3.2 关闭时间 00:00:00 23:59:59
P3.11.3.3 开始日 0 6 0 1476 请参见间隔 1。
P3.11.3.4 结束日 0 6 0 1477 请参见间隔 1。
P3.11.3.5 分配至通道 0 3 0 1478 请参见间隔 1。
hh:mm:
ss
hh:mm:
ss
00:00:00 1474
00:00:00 1475
请参见间隔 1。
请参见间隔 1。
表 27: 3.11.4 间隔 4
索引 参数 最小 最大 单位 默认 ID 说明
P3.11.4.1 开启时间 00:00:00 23:59:59
P3.11.4.2 关闭时间 00:00:00 23:59:59
P3.11.4.3 开始日 0 6 0 1481 请参见间隔 1。
P3.11.4.4 结束日 0 6 0 1482 请参见间隔 1。
hh:mm:
ss
hh:mm:
ss
00:00:00 1479
00:00:00 1480
请参见间隔 1。
请参见间隔 1。
P3.11.4.5 分配至通道 0 3 0 1483 请参见间隔 1。
表 28: 3.11.5 间隔 5
索引 参数 最小 最大 单位 默认 ID 说明
P3.11.5.1 开启时间 00:00:00 23:59:59
P3.11.5.2 关闭时间 00:00:00 23:59:59
P3.11.5.3 开始日 0 6 0 1486 请参见间隔 1。
P3.11.5.4 结束日 0 6 0 1487 请参见间隔 1。
P3.11.5.5 分配至通道 0 3 0 1488 请参见间隔 1。
hh:mm:
ss
hh:mm:
ss
00:00:00 1484
00:00:00 1485
请参见间隔 1。
请参见间隔 1。
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
5
VACON · 72 “参数”菜单
表 29: 3.11.6 定时器 1
索引 参数 最小 最大 单位 默认 ID 描述
P3.11.6.1 持续时间 0 72000 s 0 1489
复选框选择
P3.11.6.2 分配至通道 0 3 0 1490
P3.11.6.3 模式 TOFF TON TOFF 15527
0 = 不使用
1 = 时间通道 1
2 = 时间通道 2
3 = 时间通道 3
表 30: 3.11.7 定时器 2
索引 参数 最小 最大 单位 默认 ID 说明
P3.11.7.1 持续时间 0 72000 s 0 1491 请参见定时器 1。
P3.11.7.2 分配至通道 0 3 0 1492 请参见定时器 1。
P3.11.7.3 模式 TOFF TON TOFF 15528 请参见定时器 1。
表 31: 3.11.8 定时器 3
索引 参数 最小 最大 单位 默认 ID 说明
P3.11.8.1 持续时间 0 72000 s 0 1493 请参见定时器 1。
P3.11.8.2 分配至通道 0 3 0 1494 请参见定时器 1。
P3.11.8.3 定时器 3 TOFF TON TOFF 15529 请参见定时器 1。
5
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
“参数”菜单 VACON · 73
5.12 组 3.12：PID 控制器 1
表 32: PID 控制器 1 基本设置
索引 参数 最小 最大 单位 默认 ID 说明
P3.12.1.1 PID 增益 0.00 1000.00 % 100.00 118
P3.12.1.2 PID 积分时间 0.00 600.00 s 1.00 119
P3.12.1.3 PID 微分时间 0.00 100.00 s 0.00 132
P3.12.1.4 过程单位选择 1 40 1 1036
P3.12.1.5 过程单位最小值
P3.12.1.6 过程单位最大值
P3.12.1.7 过程单位小数 0 4 2 1035
P3.12.1.8 偏差倒置 0 1 0 340
P3.12.1.9 死区迟滞
P3.12.1.10 死区延迟 0.00 320.00 s 0.00 1057
视情况变化视情况变化视情况
变化
视情况变化视情况变化视情况
变化
视情况变化视情况变化视情况
变化
0 1033
100 1034
0 1056
0 = 正常（反馈 < 设置
点 -> 增加 PID 输出）
1 = 倒置（反馈 < 设置
点 -> 减少 PID 输出）
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
5
VACON · 74 “参数”菜单
表 33: 设置点设置
索引 参数 最小 最大 单位 默认 ID 说明
P3.12.2.1 面板设置点 1
P3.12.2.2 面板设置点 2
P3.12.2.3 设置点斜坡时间 0.00 300.0 s 0.00 1068
P3.12.2.4 设置点来源 1 选择 0 19 1 332
视情况变化视情况变化视情况
变化
视情况变化视情况变化视情况
变化
0 167
0 168
0 = 不使用
1 = 面板设置点 1
2 = 面板设置点 2
3 = AI1
4 = AI2
5 = AI3
6 = AI4
7 = AI5
8 = AI6
9 = 过程数据输入 1
10 = 过程数据输入 2
11 = 过程数据输入 3
12 = 过程数据输入 4
13 = 过程数据输入 5
14 = 过程数据输入 6
15 = 过程数据输入 7
16 = 过程数据输入 8
17=温度输入 1
18=温度输入 2
19=温度输入 3
P3.12.2.5
P3.12.2.6 设置点 1 最大值 -200.00 200.00 % 100.00 1070
P3.12.2.7 睡眠频率限制 1 0.00 320.00 Hz 0.00 1016
P3.12.2.8 睡眠延迟 1 0 3000 s 0 1017
P3.12.2.9 唤醒级别 1
P3.12.2.10 设置点 1 唤醒模式 0 1 0 15539
P3.12.2.11 设置点 1 提升 -2.0 2.0 x 1.0 1071
P3.12.2.12 设置点来源 2 选择 0 16 2 431 请参见 P3.12.2.4。
P3.12.2.13 设置点 2 最小值 -200.00 200.00 % 0.00 1073 请参见 P.12.2.5。
P3.12.2.14 设置点 2 最大值 -200.00 200.00 % 100.00 1074 请参见 P3.12.2.6。
P3.12.2.15 睡眠频率限制 2 0.00 320.00 Hz 0.00 1075 请参见 P3.12.2.7。
P3.12.2.16 睡眠延迟 2 0 3000 s 0 1076 请参见 P3.12.2.8。
设置点 1 最小值 -200.00 200.00 % 0.00 1069
-214748.36214748.36视情况
变化
0 1018
0 = 绝对级别
1 = 相对设置点
5
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
“参数”菜单 VACON · 75
表 33: 设置点设置
索引 参数 最小 最大 单位 默认 ID 说明
P3.12.2.17 唤醒级别 2
P3.12.2.18 设置点 2 唤醒模式 0 1 0 15540
P3.12.2.19 设置点 2 提升 -2.0 2.0 X 1.0 1078 请参见 P3.12.2.11。
-214748.36214748.36视情况
变化
0.0000 1077
请参见 P3.12.2.8。
0 = 绝对级别
1 = 相对设置点
表 34: 反馈设置
索引 参数 最小 最大 单位 默认 ID 说明
1 = 仅来源 1 处于使用状
态中
2 = SQRT(来源 1)；（流量
= 常数 x SQRT(压力)）
3 = SQRT(来源 1 - 来源 2)
P3.12.3.1 反馈功能 1 9 1 333
4 = SQRT(来源 1) +
SQRT(来源 2)
5 = 来源 1 + 来源 2
6 = 来源 1 - 来源 2
7 = MIN (来源 1, 来源 2)
8 = MAX (来源 1, 来源 2)
9 = MEAN (来源 1, 来源 2)
P3.12.3.2 反馈功能增益 -1000.0 1000.0 % 100.0 1058
0 = 不使用
1 = AI1
2 = AI2
3 = AI3
4 = AI4
5 = AI5
6 = AI6
P3.12.3.3 反馈 1 来源选择 0 14 2 334
P3.12.3.4
P3.12.3.5 反馈 1 最大值 -200.00 200.00 % 100.00 337
P3.12.3.6 反馈 2 来源选择 0 14 0 335 请参见 P3.12.3.3。
P3.12.3.7 反馈 2 最小值 -200.00 200.00 % 0.00 338 请参见 P3.12.3.4。
M3.12.3.8 反馈 2 最大值 -200.00 200.00 % 100.00 339 请参见 P3.12.3.5。
反馈 1 最小值 -200.00 200.00 % 0.00 336
7 = 过程数据输入 1
8 = 过程数据输入 2
9 = 过程数据输入 3
10 = 过程数据输入 4
11 = 过程数据输入 5
12 = 过程数据输入 6
13 = 过程数据输入 7
14 = 过程数据输入 8
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
5
VACON · 76 “参数”菜单
表 35: 前馈设置
索引 参数 最小 最大 Unit 默认 ID 描述
P3.12.4.1 前馈功能 1 9 1 1059 请参见 P3.12.3.1
P3.12.4.2 前馈功能增益 -1000 1000 % 100.0 1060 请参见 P3.12.3.2
P3.12.4.3 前馈 1 来源选择 0 14 0 1061 请参见 P3.12.3.3
P3.12.4.4 前馈 1 最小值 -200.00 200.00 % 0.00 1062 请参见 P3.12.3.4
P3.12.4.5 前馈 1 最大值 -200.00 200.00 % 100.00 1063 请参见 P3.12.3.5
P3.12.4.6 前馈 2 来源选择 0 14 0 1064 请参见 P3.12.3.6
P3.12.4.7 前馈 2 最小值 -200.00 200.00 % 0.00 1065 请参见 P3.12.3.7
P3.12.4.8 前馈 2 最大值 -200.00 200.00 % 100.00 1066 请参见 M3.12.3.8
表 36: 过程监控参数
索引 参数 最小 最大 Unit 默认 ID 描述
P3.12.5.1 启用过程监控 0 1 0 735
P3.12.5.2 上限
P3.12.5.3 下限
P3.12.5.4 延迟 0 30000 s 0 737
-214748.36214748.36视情况
变化
-214748.36214748.36视情况
变化
0.00 736
0.00 758
0 = 禁用
1 = 启用
表 37: 压力损失补偿参数
索引 参数 最小 最大 Unit 默认 ID 描述
P3.12.6.1 启用设置点 1 0 1 0 1189
P3.12.6.2 设置点 1 最大补偿
P3.12.6.3 启用设置点 2 0 1 0 1191 请参见 P3.12.6.1。
-214748.36214748.36视情况
变化
0.0 1190
0 = 禁用
1 = 启用
5
P3.12.6.4 设置点 2 最大补偿
-214748.36214748.36视情况
变化
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
0.0 1192
请参见 P3.12.6.2。
“参数”菜单 VACON · 77
5.13 组 3.13：PID 控制器 2
表 38: 基本设置
索引 参数 最小 最大 单位 默认 ID 描述
P3.13.1.1 启用 PID 0 1 0 1630
P3.13.1.2 停止状态下的输出 0.0 100.0 % 0.0 1100
P3.13.1.3 PID 增益 0.00 1000.00 % 100.00 1631 请参见 P3.12.1.1。
P3.13.1.4 PID 积分时间 0.00 600.00 s 1.00 1632 请参见 P3.12.1.2。
P3.13.1.5 PID 微分时间 0.00 100.00 s 0.00 1633 请参见 P3.12.1.3。
P3.13.1.6 过程单位选择 1 40 1 1635 请参见 P3.12.1.4。
P3.13.1.7 过程单位最小值
P3.13.1.8 过程单位最大值
P3.13.1.9 过程单位小数 0 4 2 1666 请参见 P3.12.1.7。
P3.13.1.10 偏差倒置 0 1 0 1636
P3.13.1.11 死区迟滞
视情况变化视情况变化视情况
变化
视情况变化视情况变化视情况
变化
视情况变化视情况变化视情况
变化
0 1664
100 1665
0.0 1637
0 = 禁用
1 = 启用
请参见 P3.12.1.5。
请参见 P3.12.1.6。
0 = 正常
1 = 倒置
请参见 P3.12.1.8。
请参见 P3.12.1.9。
P3.13.1.12 死区延迟 0.00 320.00 s 0.00 1638 请参见 P3.12.1.10。
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
5
VACON · 78 “参数”菜单
表 39: 设置点
索引 参数 最小 最大 单位 默认 ID 说明
P3.13.2.1 面板设置点 1 0.00 100.00
P3.13.2.2 面板设置点 2 0.00 100.00
P3.13.2.3 设置点斜坡时间 0.00 300.00 s 0.00 1642
P3.13.2.4 设置点来源 1 选择 0 19 1 1643
视情况
变化
视情况
变化
0.00 1640
0.00 1641
0 = 不使用
1 = 面板设置点 1
2 = 面板设置点 2
3 = AI1
4 = AI2
5 = AI3
6 = AI4
7 = AI5
8 = AI6
9 =过程数据输入 1
10 =过程数据输入 2
11 =过程数据输入 3
12 =过程数据输入 4
13 =过程数据输入 5
14 =过程数据输入 6
15 =过程数据输入 7
16 =过程数据输入 8
17 = 温度输入 1
18 = 温度输入 2
19 = 温度输入 3
P3.13.2.5
P3.13.2.6 设置点 1 最大值 -200.00 200.00 % 100.00 1645
P3.13.2.7 设置点来源 2 选择 0 16 0 1646 请参见 P3.13.2.4。
P3.13.2.8 设置点 2 最小值 -200.00 200.00 % 0.00 1647
P3.13.2.9 设置点 2 最大值 -200.00 200.00 % 100.00 1648
设置点 1 最小值 -200.00 200.00 % 0.00 1644
5
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
“参数”菜单 VACON · 79
表 40: 反馈
索引 参数 最小 最大 单位 默认 ID 描述
P3.13.3.1 反馈功能 1 9 1 1650 请参见 P3.12.3.1。
P3.13.3.2 反馈功能增益 -1000.0 1000.0 % 100.0 1651 请参见 P3.12.3.2。
P3.13.3.3 反馈 1 来源选择 0 14 1 1652 请参见 P3.12.3.3。
P3.13.3.4 反馈 1 最小值 -200.00 200.00 % 0.00 1653
P3.13.3.5 反馈 1 最大值 -200.00 200.00 % 100.00 1654
P3.13.3.6 反馈 2 来源选择 0 14 2 1655 请参见 P3.12.3.6。
P3.13.3.7 反馈 2 最小值 -200.00 200.00 % 0.00 1656
P3.13.3.8 反馈 2 最大值 -200.00 200.00 % 100.00 1657
表 41: 过程监控
索引 参数 最小 最大 单位 默认 ID 说明
P3.13.4.1 启用监控 0 1 0 1659
P3.13.4.2 上限
P3.13.4.3 下限
P3.13.4.4 延迟 0 30000 s 0 1662
视情况变化视情况变化视情况变化视情况变
化
视情况变化视情况变化视情况变化视情况变
化
1660
1661
0 = 禁用
1 = 启用
请参见 P3.12.5.2。
请参见 P3.12.5.3。
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
5
VACON · 80 “参数”菜单
5.14 组 3.14：多泵
表 42: 多泵参数
索引 参数 最小 最大 单位 默认 ID 说明
P3.14.1 电机数量 1 5 1 1001
P3.14.2 互锁功能 0 1 1 1032
P3.14.3 包括变频器 0 1 1 1028
P3.14.4 自动切换 0 1 1 1027
P3.14.5 自动切换间隔 0.0 3000.0 h 48.0 1029
P3.14.6 自动切换：频率极限 0.00 50.00 Hz 25.00 1031
P3.14.7 自动切换：电机限制 0 5 1 1030
P3.14.8 带宽 0 100 % 10 1097
P3.14.9 带宽延迟 0 3600 s 10 1098
0 = 不使用
1 = 启用
0 = 禁用
1 = 启用
0 = 禁用
1 = 启用
5
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
“参数”菜单 VACON · 81
5.15 组 3.16：消防模式
表 43: 消防模式参数
索引 参数 最小 最大 单位 默认 ID 说明
P3.16.1 消防模式密码 0 9999 0 1599
P3.16.2 消防模式激活打开
P3.16.3 消防模式激活关闭
P3.16.4 消防模式频率 8.00 P3.3.2 Hz 50.00 1598
P3.16.5 消防模式频率来源 0 8 0 1617
P3.16.6 消防模式反向
P3.16.7 消防模式预设频率 1 0 50 10 15535
P3.16.8 消防模式预设频率 2 0 50 Hz 20 15536
数字输入
插槽 0.2
数字输入
插槽 0.1
数字输入
插槽 0.1
1596
1619
1618
1002 = 启用
1234 = 测试模式
打开 = 消防模式激活
闭合 = 无操作
打开 = 无动作
闭合 = 消防模式激活
0 = 消防模式频率
1 = 预设速度
2 = 面板
3 = 现场总线
4 = AI1
5 = AI2
6 = AI1 + AI2
7 = PID1
8 = 电机电位计
打开 = 正向
闭合 = 反向
P3.16.9 消防模式预设频率 3 0 50 30 15537
M3.16.10 消防模式状态 0 3 0 1597
M3.16.11 消防模式计数器 0 1679
P3.16.12
消防模式运行指示电
流
0.0 100.0 % 10.0 15580
A 0 = 禁用
1 = 启用
2 = 激活（启用 + DI 打
开）
3 = 测试模式
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
5
VACON · 82 “参数”菜单
5.16 组 3.17：应用程序设置
表 44: 应用程序设置
索引 参数 最小 最大 单位 默认 ID 说明
P3.17.1 密码 0 9999 0 1806
P3.17.2 °C/°F 选择 °C 1197
P3.17.3 kW/HP 选择 kW 1198
B0 = 本地/远程
P3.17.4 FunctButtonConfig 0 7 7 1195
B1 = 控制页面
B2 = 更改方向
5.17
组 3.18：KWH 脉冲输出设置
表 45: kWh 脉冲输出设置
索引 参数 最小 最大 单位 默认 ID 描述
P3.18.1 kWh 脉冲长度 50 200 ms 50 15534
P3.18.2 kWh 脉冲分辨率 1 100 kWh 1 15533
5
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
“诊断”菜单 VACON · 83
6 “诊断”菜单
6.1 当前故障
出现一个或多个故障时，显示屏会显示故障名称并闪烁。 按下 OK 以返回“诊断”菜单。 “活动
故障”子菜单会显示故障的数量。 要查看故障时间数据，请选择故障并按 OK。
在重置故障之前，故障将保持活动状态。 重置故障有 5 种方法。
按下“重置”按钮 2 秒。
•
进入“重置故障”子菜单并使用参数“重置故障”。
•
在 I/O 端子中发出重置信号。
•
在现场总线中发出重置信号。
•
在现 Vacon Live 中发出复位信号。
•
“活动故障”子菜单最多可存储 10 个故障。 此子菜单按照故障发生的顺序显示故障。
6.2 重置故障
在此菜单中，您可以重置故障。请参见章节 11.1 出现故障 中的说明。
小心!
重置故障前，请移除外部控制信号，以防止意外重新启动变频器。
6.3 故障历史记录
您可以在“故障历史记录”中看到 40 个故障。
要查看故障的详细信息，请进入“故障历史记录”，找到该故障并按“确定”。
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
6
VACON · 84 “诊断”菜单
6.4 总计数器
表 46: 诊断菜单中的总计数器参数
索引 参数 最小 最大 单位 默认 ID 说明
来自电网的能量。 无法
重置此计数器。 在文本
显示屏中： 显示屏显示
V4.4.1 能量计数器
视情况
变化
2291
的最高能量单位为
MW。 如果计数的能量
超过 999.9 MW，则屏
幕上不会显示任何单
位。
V4.4.3
V4.4.4
V4.4.5
V4.4.6
V4.4.7
V4.4.8
V4.4.9
V4.4.10
V4.4.11
工作时间（图形面
板）
工作时间（文本面
板）
工作时间（文本面
板）
工作时间（文本面
板）
运行时间（图形面
板）
运行时间（文本面
板）
运行时间（文本面
板）
运行时间（文本面
板）
开机时间（图形面
板）
a d
hh:min
a
d
hh:min:
ss
a d
hh:min
a
d
hh:min:
ss
a d
hh:min
2298
2293
2294
控制单元的工作时间。
控制单元的工作时间
（总年数）。
控制单元的工作时间
（总天数）。
控制单元的工作时间
（小时、分钟、秒）。
电机运行时间。
电机运行时间（总年
数）。
电机运行时间（总天
数）。
电机运行时间（小时、
分钟、秒）。
电源单元已开机的时
间。 无法重置此计数
器。
6
V4.4.12
V4.4.13
V4.4.14
V4.4.15 启动命令计数器 2295 电源单元启动的次数。
开机时间（文本面
板）
开机时间（文本面
板）
开机时间（文本面
板）
a
d
hh:min:
ss
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
开机时间（总年数）。
开机时间（总天数）。
开机时间（小时、分
钟、秒）。
“诊断”菜单 VACON · 85
6.5 跳闸计数器
表 47: 诊断菜单中的跳闸计数器参数
索引 参数 最小 最大 单位 默认 ID 说明
可以重置此计数器。 在
文本显示屏中： 显示屏
显示的最高能量单位为
MW。 如果计数的能量
超过 999.9 MW，则屏
幕上不会显示任何单
位。
P4.5.1 能量跳闸计数器
P4.5.3
P4.5.4
P4.5.5
P4.5.6
工作时间（图形面
板）
工作时间（文本面
板）
工作时间（文本面
板）
工作时间（文本面
板）
视情况
变化
a d
hh:min
a
d
hh:min:
ss
2296
2299
重置计数器
在文本显示屏中：
•
按下 OK 按钮 4
秒。
在图形显示屏中：
•
按 OK。 将显示“重
置计数器”页面。
再次按 OK。
可以重置此计数器。 请
参见上面 P4.5.1 中的说
明。
工作时间（总年数）。
工作时间（总天数）。
工作时间（小时、分
钟、秒）。
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
6
VACON · 86 “诊断”菜单
6.6 软件信息
表 48: 诊断菜单中的软件信息参数
索引 参数 最小 最大 单位 默认 ID 说明
V4.6.1 软件包（图形面板） 2524 软件识别代码
V4.6.2
V4.6.3
V4.6.4 系统负载 0 100 % 2300 控制单元 CPU 上的负载
V4.6.5
V4.6.6 应用程序 ID 837 应用程序的代码
V4.6.7 应用程序版本 838
软件包 ID（文本面
板）
软件包版本（文本面
板）
应用程序名称（图形
面板）
2525
应用程序的名称
6
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
I/O 和硬件菜单 VACON · 87
7 I/O 和硬件菜单
此菜单中包含各种与选项相关的不同设置。
7.1 基本 I/O
在“基本 I/O”菜单中，您可以监控输入和输出的状态。
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
7
VACON · 88 I/O 和硬件菜单
表 49: “I/O 和硬件”菜单中的基本 I/O 参数
索引 参数 最小 最大 单位 默认 ID 描述
V5.1.1 数字输入 1 0 1 0 2502 数字输入信号的状态
V5.1.2 数字输入 2 0 1 0 2503 数字输入信号的状态
V5.1.3 数字输入 3 0 1 0 2504 数字输入信号的状态
V5.1.4 数字输入 4 0 1 0 2505 数字输入信号的状态
V5.1.5 数字输入 5 0 1 0 2506 数字输入信号的状态
V5.1.6 数字输入 6 0 1 0 2507 数字输入信号的状态
显示为模拟输入信号设
置的模式。使用控制板
上的 DIP 开关进行选
V5.1.7 模拟输入 1 模式 1 3 3 2508
择。
1 = 0...20mA
3 = 0...10V
V5.1.8 模拟输入 AI1 0 100 % 0.00 2509 模拟输入信号的状态
显示为模拟输入信号设
置的模式。使用控制板
上的 DIP 开关进行选
V5.1.9 模拟输入 2 模式 1 3 3 2510
V5.1.10 模拟输入 AI2 0 100 % 0.00 2511 模拟输入信号的状态
V5.1.11 模拟输出 1 模式 1 3 1 2512
V5.1.12 模拟输出 1 0 100 % 0.00 2513 模拟输出信号的状态
V5.1.13 继电器输出 1 0 1 0 2514 继电器输出信号的状态
V5.1.14 继电器输出 2 0 1 0 2515 继电器输出信号的状态
择。
1 = 0...20mA
3 = 0...10V
显示为模拟输入信号设
置的模式。使用控制板
上的 DIP 开关进行选
择。
1 = 0...20mA
3 = 0...10V
7
V5.1.15 继电器输出 3 0 1 0 2516 继电器输出信号的状态
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
I/O 和硬件菜单 VACON · 89
7.2 选件板插槽
此菜单中的参数对于所有选件板是不同的。 您可以看到所安装选件板的参数。 如果插槽 C、D
或 E 中没有任何选件板，则不会显示任何参数。 有关插槽位置的更多信息，请参见章节 10.5
I/O 配置。
移除选件板后，显示屏上会显示故障代码 39 和故障名称设备已移除。 请参见章节 11.3 故障代
码。
表 50: 选件板相关参数
菜单 功能 说明
设置 与选件板相关的设置
插槽 C
监视 监视与选件板相关的数据
设置 与选件板相关的设置
插槽 D
监视 监视与选件板相关的数据
设置 与选件板相关的设置
插槽 E
监视 监视与选件板相关的数据
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
7
VACON · 90 I/O 和硬件菜单
7.3 实时时钟
表 51: “I/O 和硬件”菜单中的实时时钟参数
索引 参数 最小 最大 单位 默认 ID 说明
电池的状态。
V5.5.1 电池状态 1 3 2205
P5.5.2 时间
P5.5.3 日期 dd.mm. 2202 当前日期
P5.5.4 年 yyyy 2203 当前年份
P5.5.5 夏令时 1 4 1 2204
hh:mm:
ss
2201
1 = 未安装
2 = 已安装
3 = 更换电池
一天中的当前时间
夏令时规则
1 = 关
2 = 欧洲：从三月份的
最后一个星期日开始，
到十月份的最后一个星
期日结束
3 = 美国：从三月份的
第 2 个星期日开始，到
十一月份的第 1 个星期
日结束
4 = 俄罗斯（永久）
7.4 电源单元设置
在此菜单中，您可以更改风机和正弦滤波器的设置。
风机在优化或“始终开启”模式下运作。在优化模式下，变频器的内部逻辑会接收有关温度的数
据并控制风机速度。在变频器进入就绪状态后，风机会在 5 分钟内停止。在始终开启模式下，
风机全速运行，而不会停止。
正弦滤波器使过调制深度保持在限制范围内，不会让热管理功能降低切换频率。
7
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
I/O 和硬件菜单 VACON · 91
表 52: 电源单元设置，风机
索引 参数 最小 最大 Unit 默认 ID 描述
P5.5.1.1 风机控制模式 0 1 1 2377
V5.6.1.5 风机使用寿命 无 无 h 849 风机使用寿命
P5.6.1.6
P5.6.1.7 风机使用寿命复位 无 无 0 823 风机使用寿命复位
风机使用寿命警报限
制
0 200 000 h 50 000 824
0 = 始终开启
1 = 优化
风机使用寿命警报限制
表 53: 电源单元设置，正弦滤波器
索引 参数 最小 最大 单位 默认 ID 描述
P5.6.4.1 Sine Filter 0 1 0 2527
0 = 禁用
1 = 启用
7.5 面板
表 54: “I/O 和硬件”菜单中的面板参数
索引 参数 最小 最大 单位 默认 ID 说明
一段时间，在该时段后
显示屏返回使用参数
P5.7.1 超时时间 0 60 分钟 0 804
P5.7.2 默认页面 0 4 0 2318
P5.7.3 菜单索引 2499
P5.7.4 对比度 * 30 70 % 50 830 设置显示屏的对比度。
P5.7.5 背景灯时间 0 60 分钟 5 818
P5.7.2 设置的页面。
0 = 不使用
0 = 无
1 = 进入菜单索引
2 = 主菜单
3 = 控制页面
4 = 多变量监控
设置将作为菜单索引的
页面。 （P5.7.2 中的选
项 1。）
设置显示屏背景灯关闭
前的时间。 如果值设置
为 0，则背景灯始终打
开。
* 仅供图形面板使用。
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
7
VACON · 92 I/O 和硬件菜单
7.6 现场总线
在“I/O 和硬件”菜单中，有与不同现场总线板相关的参数。您可以在相关现场总线手册中找到
有关如何使用这些参数的说明。
7
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
“用户设置”、“收藏夹”和“用户级别”菜单 VACON · 93
8 “用户设置”、“收藏夹”和“用户级别”菜单
8.1 用户设置
表 55: 用户设置菜单中的常规设置
索引 参数 最小 最大 单位 默认 ID 说明
P6.1 语言选择
M6.5 参数备份
M6.6 参数对比
P6.7 变频器名称
视情况变化视情况
变化
视情况变
化
选项在所有语言包中各
802
不相同
请参见表 56 用户设置
菜单中的参数备份参
数。
如果需要，请使用
Vacon Live PC 工具为
变频器指定名称。
8.1.1 参数备份
表 56: 用户设置菜单中的参数备份参数
索引 参数 最小 最大 单位 默认 ID 说明
P6.5.1 恢复工厂默认设置 831
P6.5.2
保存到面板
*
2487
恢复默认参数值并启动
“启动向导”。
将参数值保存至控制面
板，以便将其复制到其
他变频器等。
P6.5.3
P6.5.4 保存到集合 1 2489
P6.5.5 从参数集合 1 恢复 2490
P6.5.6 保存到集合 2 2491
P6.5.7 从参数集合 2 恢复 2492
从面板恢复
*
* 仅供图形显示屏使用。
2488
将参数值从控制面板加
载至变频器。
将参数值保存至参数设
置 1。
将参数设置 1 的参数值
加载至变频器。
将参数值保存至参数设
置 2。
将参数设置 2 的参数值
加载至变频器。
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
8
STOP
READY I/O
Basic Settings
Motor Nom Freq
Motor Nom Speed
Motor Nom Voltg
230.00 V
50.00 Hz
1430 rpm
VACON · 94 “用户设置”、“收藏夹”和“用户级别”菜单
表 57: 参数比较
索引 参数 最小 最大 单位 默认 ID 说明
P6.6.1 活动设置 － 设置 1 2493
P6.6.2 活动设置 － 设置 2 2494
P6.6.3 活动设置 － 默认值 2495
P6.6.4 活动设置 － 面板设置 2496
8.2
收藏夹
开始将参数与所选设置
进行比较。
开始将参数与所选设置
进行比较。
开始将参数与所选设置
进行比较。
开始将参数与所选设置
进行比较。
注意!
此菜单在配备图形显示屏的控制面板上可用，但在配备文本显示屏的控制面板上不可
用。
注意!
此菜单在 Vacon Live 工具中不可用。
如果您频繁使用相同的项目，您可以将其添加到收藏夹中。您可以从所有键盘菜单收集一组参
数或监控信号。不必在菜单结构中逐个查找它们。作为一种替代方法，可以将其添加到“收藏
夹”文件夹以便于查找。
将项目添加到收藏夹 1 找到您要添加到收藏夹的项目。按 OK 按钮。
8
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
STOP
READY I/O
Motor Nom Freq
Edit
Help
Add to favourites
STOP
READY I/O
Motor Nom Freq
was added to
favourites. Press OK
to continue.
STOP
READY I/O
Favourites
Motor Nom Freq
50.00 Hz
STOP
READY I/O
Motor Nom Freq
Rem from favourites
Help
Monitor
“用户设置”、“收藏夹”和“用户级别”菜单 VACON · 95
2 选择添加到收藏夹，然后按“确定”按钮。
3 现在，操作步骤已完成。要继续操作，请阅读显示
屏上的说明。
从收藏夹移除项目
1 转到收藏夹。
2 找到您要删除的项目。按 OK 按钮。
3 选择从收藏夹中删除。
4 要删除该项目，请再次按“确定”按钮。
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
8
STOP
READY ALARM Keypad
Main Menu
Normal
User level
00000
Access code
P8.2ID:2362
STOP
READY ALARM I/O
ID:2362 P8.2
Access code
Min:0
Max:9
00000
VACON · 96 “用户设置”、“收藏夹”和“用户级别”菜单
8.3 用户级别
使用用户级别参数避免未经授权的人员对参数进行更改。 您还可以防止意外更改参数。
在选择用户级别时，用户无法在控制面板的显示屏上看到所有参数。
表 58: 用户级别参数
索引 参数 最小 最大 单位 默认 ID 说明
0 = 正常。
P8.1 用户级别 0 1 0 1194
P8.2 访问代码 0 9 0 2362
1 = 监视。 只有监视、
收藏夹和用户级别菜单
在主菜单中可见。
如果您将该值设置为非
0 值，则在从正常 转到
监视 后再返回正常
时，必须提供访问代
码。 这可防止未经授权
的人员在控制面板上对
参数进行更改。
小心!
请勿遗失访问代码。 如果遗失访问代码，请联系最近的服务中心或合作伙伴。
更改用户级别的访问代码
1 转到“用户级别”。
2 转到“访问代码”项并按向右箭头按钮。
3 要更改访问代码中的数字，请使用所有箭头按钮。
8
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
“用户设置”、“收藏夹”和“用户级别”菜单 VACON · 97
4 使用 OK 按钮接受更改。
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
8
VACON · 98 监控值说明
9 监控值说明
本章提供了所有监测值的基本说明。
9.1 基本应用
V2.2.1 输出频率 (ID 1)
此监测值显示至电机的实际输出频率。
V2.2.2 频率参考 (ID 25)
此监测值显示涉及电机控制的实际频率参考。
值以 10 ms 为间隔进行更新。
V2.2.3 电机速度 (ID 2)
此监测值显电机实际速度（计算值）（单位：rpm）。
V2.2.4 电机电流 (ID 3)
此监测值显示电机的测得电流。
值的缩放会根据变频器规格而有所不同。
V2.2.5 电机转矩 (ID 4)
此监测值显示电机的实际转矩（计算值）。
V2.2.7 电机轴功率 (ID 5)
此监测值显示实际电机轴功率（计算值）（以电机额定功率的百分比表示）。
V2.2.8 电机轴功率 (ID 73)
此监测值显示电机的实际轴功率（计算值）。
测量单位为 kW 或 hp，具体取决于“kW/HP 选择”参数值。
V2.2.9 电机电压 (ID 6)
此监测值显示至电机的实际输出电压。
V2.2.10 直流母线电压 (ID 7)
此监测值显示在变频器的直流母线中测量的电压。
V2.2.11 变频器温度 (ID 8)
此监测值显示测得的变频器散热器温度。
监控值单位为摄氏度或华氏度，具体取决于“C/F 选择”参数值。
9
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
监控值说明 VACON · 99
V2.2.12 电机温度 (ID 9)
此监测值显示计算的电机温度（以额定工作温度的百分比表示）。
当值升高到 105% 以上时，会发生电机热保护故障。
V2.2.13 模拟输入 1 (ID 59)
此监测值显示模拟输入信号的值（以已用范围的百分比表示）。
V2.2.14 模拟输入 1 (ID 60)
此监测值显示模拟输入信号的值（以已用范围的百分比表示）。
V2.2.15 模拟输出 1 (ID 81)
此监测值显示模拟输出的值（以已用范围的百分比表示）。
V2.2.16 电机预热 (ID 1228)
此监测值显示电机预热功能的状态。
V2.2.17 变频器状态字 (ID 43)
此监测值显示变频器的位编码状态。
V2.2.19 消防模式状态 (ID 1597)
此监测值显示消防模式功能的状态。
V2.2.20 DIN 状态字 1 (ID 56)
此监测值显示数字输入信号的位编码状态。
16 位字，其中每个位显示 1 个数字输入的状态。读取来自每个插槽的 6 个数字输入。状态字 1
从插槽 A 中的输入 1 开始（位 0），以插槽 C 中的输入 4（位 15）结束。
V2.2.21 DIN 状态字 2 (ID 57)
此监测值显示数字输入信号的位编码状态。
16 位字，其中每个位显示 1 个数字输入的状态。读取来自每个插槽的 6 个数字输入。状态字 2
从插槽 C 中的输入 5 开始（位 0），以插槽 E 中的输入 6（位 13）结束。
V2.2.22 电机电流（含 1 位小数）(ID 45)
此监测值显示电机的测得电流（带固定数量小数位且滤波较少）。
V2.2.23 应用程序状态字 1 (ID 89)
此监测值显示应用程序的位编码状态。
V2.2.24 应用程序状态字 2 (ID 90)
此监测值显示应用程序的位编码状态。
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
9
VACON · 100 监控值说明
V2.2.25 KWH 跳闸计数器为低 (ID 1054)
此监测值显示 kWh 计数器（能量计数器）的实际值。
V2.2.26 KWH 跳闸计数器为高 (ID 1067)
此监测值显示 kWh 计数器（能量计数器）已旋转的次数。
V2.2.27 最后一个活动故障代码 (ID 37)
此监测值显示未重置的最新激活故障的故障代码。
V2.2.28 最后一个活动故障 ID (ID 95)
此监测值显示未重置的最新激活故障的故障 ID。
V2.2.29 最后一个活动警报代码 (ID 74)
此监测值显示未重置的最新激活警报的警报代码。
V2.2.30 最后一个活动警报 ID (ID 94)
此监测值显示未重置的最新激活警报的警报 ID。
V2.2.31 U 相电流 (ID 39)
此监测值显示电机的测得相电流（1 秒滤波）。
V2.2.32 V 相电流 (ID 40)
此监测值显示电机的测得相电流（1 秒滤波）。
V2.2.33 W 相电流 (ID 41)
此监测值显示电机的测得相电流（1 秒滤波）。
V2.2.34 电机调速器状态 (ID 77)
此监测值显示电机限制控制器的位编码状态。
9.2 定时器功能
V2.3.1 TC 1、TC 2、TC3 (ID 1441)
此监测值显示时间通道 1、2 和 3 的状态。
V2.3.2 间隔 1 (ID 1442)
此监测值显示间隔功能的状态。
V2.3.3 间隔 2 (ID 1443)
此监测值显示间隔功能的状态。
9
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
Loading...
