Scheda informazioni | VACON® 1000

Inverter in media tensione
configurabile, versatile e affidabile
per applicazioni industriali

Gamma completa
di drives in media
tensione da

2,4 kV
a 11 kV

per applicazioni
industriali general
purpose

drives.danfoss.it

Convertitore di frequenza in media tensione
progettato pensando alle tue esigenze

L’impareggiabile esperienza di Danfoss in convertitori di frequenza a tecnologia avanzata rende il drive in media tensione
VACON® 1000 raffreddato ad aria, la scelta ideale per applicazioni industriali universali in media tensione, in particolare
per carichi a coppia variabile come pompe e ventilatori nelle gamme di potenza medio-basse. La versione standalone,
disponibile fino a 215 A, è uno dei drive in media tensione multilivello più compatti e versatili nella sua categoria.

Caratteristiche Vantaggi

Elevata adabilità

Elevato MTBF (medium time before failing) Fino a 200.000 ore di funzionamento ininterrotto

Bypass elettronico La funzione di bypass della cella di potenza basata su IGBT consente un tempo di reazione rapido (1 ms)

Ridondanza cella di potenza Funzionamento continuo a piena potenza in caso di guasto della cella di potenza (opzionale, + PPCR)

Autonomia in caso di perdite di potenza a bassa tensione (BT) In caso di diminuzione della tensione di rete fino a -30% della tensione di ingresso nominale,

Funzionamento ad alte temperature Funzionamento fino a +50 °C con declassamento per evitare il surriscaldamento

Ambienti difficili IP31 di serie, IP42 opzionale e livello di protezione ambientale chimica IEC 660721: Classe 3C2

Ventola di raffreddamento ridondante Consente il funzionamento ininterrotto in caso di guasto del ventilatore e una maggiore durata

Gruppo di continuità per tensione di controllo (CC) Il controllo rimane attivo in caso di interruzione dell’alimentazione

Sensore di ostruzione del filtro dell’aria Protezione aggiuntiva per evitare il surriscaldamento

Monitoraggio dei guasti dettagliato Allarmi e Informazioni sui guasti per tempi di fermo ridotti

Alimentazione ausiliaria esterna (BT) Ingresso sorgente esterna per ventole di raffreddamento (opzionale, + QDEX)

Sicurezza

Interblocco porta (versioni IEC: elettromagnetico,
versioni UL: meccanico)

Indicatori di tensione residua I LED e l’HMI, nonché gli indicatori visivi di tensione sul circuito intermedio sulle celle di potenza,

Sensori PTC per monitoraggio di temperatura Protezione termica del trasformatore

Conformità agli standard dei drive in media tensione Conforme ai requisiti di sicurezza internazionali IEC e UL sui convertitori di frequenza in media tensione

Cavi in fibra ottica tra i componenti di controllo in media
e bassa tensione

Costi di gestione ridotti

THDi inferiore al 5% Genera armoniche di rete molto basse, disturbi di rete minimi, conforme a IEEE-519

Progettato per 20 anni di funzionamento Lunga durata

Elevata efficienza totale >96,5%, trasformatore incluso Ritorno sull’investimento ottenibile in breve tempo

Installazione e manutenzione facilmente eseguibili
mediante accesso anteriore

Nessun requisito speciale per l’isolamento del motore Compatibilità con tutti i motori

Funzionamento fino a 2.000 m Installazione del drive in posizione ottimale, non necessariamente accanto al motore

Prestazioni di processo

Controllo vettoriale

Controllo multipunto U/f Aumenta l’efficienza nelle applicazioni su pompe e ventilatori

Diverse modalità di autotaratura Taratura automatica del motore con tre (3) diverse modalità per un avviamento più semplice

Sovraccarico configurabile Fino al 300% del limite di coppia massimo (con declassamento del carico di base)

Prevenzione della sovratensione durante la decelerazione Controllo automatico del limite durante la decelerazione rapida per evitare scatti per sovratensione

Boost di tensione Funzionalità booster per elevati requisiti di coppia di avviamento

Selezionabile per grado di coppia variabile o costante Selezione del drive ottimale in base alle esigenze dell’applicazione

Applicazioni multi-motore Il drive può essere configurato per commutare alternativamente fino a 8 motori (da VSD a DOL);

Bypass del sistema (manuale, automatico, sincrono) Configurazioni di bypass preconfigurate (da e verso DOL) comprendenti commutazione

Facile da usare

Selezioni semplici Ampia gamma di opzioni standard per una configurazione flessibile

Touchscreen di serie Schermo HMI da 7" di serie, schermo da 10" (+MHMI) opzionale, per controllo e monitoraggio locale

Strumento di messa in funzione Software per l’impostazione dei parametri con funzione oscilloscopio integrata

Log eventi Registra fino a 500 eventi con descrizione

Protocolli di comunicazione bus di campo Protocolli di comunicazione più comuni disponibili per il controllo flessibile del sistema (opzionale)

Ingombro ridotto

Alta densità di potenza Versione standalone fino a 215 A (≤6,9 kV) con il minor ingombro disponibile sul mercato

Design standalone (≤215 A, ≤6,9 kV) Nessuna necessità di interconnessione tra le sezioni

Semplice installazione dei cavi Esecuzione semplice del cablaggio superiore e inferiore per l’alimentazione e il controllo in ingresso

(a seconda della classe di tensione e della corrente nominale)

(opzionale, + PPCB)

consente il funzionamento continuo per un tempo <100 ms

(opzionale, + QDFR)

Impedisce l’apertura della porta dell’armadio se l’alimentazione di rete non è scollegata

forniscono informazioni complementari per una maggiore sicurezza

Isolamento galvanico tra i controlli in bassa tensione e la sezione in media tensione

Facile accesso per la manutenzione, risparmio di spazio nel locale elettrico
(non è necessario alcun accesso posteriore)

Controllo vettoriale sensorless e ad anello chiuso per applicazioni che richiedono un controllo più preciso

(accoppiato, disaccoppiato o statico)

è necessario un commutatore di bypass opzionale

make-before-break (opzionale, + bypass manuale motore PMBP, + bypass automatico
motore PABP o + trasferimento sincrono PSBP per 1 solo motore)

e in uscita

2 Danfoss Drives · DKDD.PFP.909.A1.06

Dati tecnici

Topologia Topologia IGBT multilivello (Cascade H-Bridge)
Tecnologia Inverter a tensione impressa (VSI)
Congurazione dell’inverter Moduli di alimentazione a impulsi a larghezza modulata (PWM)
Frequenza di ingresso 50/60 Hz (±5% transitori)
Tolleranza tensione di ingresso ±10% del valore nominale, sbilanciamento fino al 3%, secondo IEC 610002-4
Diminuzione della tensione di ingresso -30% del valore nominale senza scatto

Corrente nominale di cortocircuito (SCCR) 31,5 kA, 100 ms
THD corrente di ingresso <5% (a carico nominale)
THD tensione di ingresso <5% (a carico nominale)

THDi corrente di uscita (1 – 49) <2% alla velocità nominale

Uscita dU/dt <3.000 V/µs

Fattore di potenza >0,96 (a carico nominale)

Rendimento del sistema >98,5% (a carico nominale, trasformatore escluso)

Intervallo della tensione di uscita 2,4–11 kV

Intervallo della frequenza di uscita 0–75 Hz (frequenze più alte, per esempio, possono essere valutati 120 Hz)

Carico Coppia quadratica; Coppia costante e/o potenza costante

Metodo di controllo motore Controllo U/f; controllo vettoriale sensorless, controllo vettoriale con retroazione di velocità;

Tipi di motore Motore a induzione (asincrono) o sincrono (con eccitazione separata)

Risoluzione frequenza 0,01 Hz

Gamma di controllo velocità 1100% (con controllo vettoriale ad anello chiuso); 5–100% (con controllo vettoriale sensorless)

Precisione del controllo di velocità in stato
stazionario (% della velocità nominale)

Tempo di accelerazione/decelerazione 03000 s (configurabile)

Tensione di controllo con protezione del circuito 1230 VCA, 50 Hz; 1220 VCA, 60 Hz

Alimentazione di controllo Monofase CA 120240 V; Trifase CA 240480 V; capacità 5 kVA (altre tensioni disponibili)

Tempo di funzionamento nominale 24 ore/giorno

Disponibilità minima per 12 mesi 99,97%

MTBF Fino a 200.000 ore di funzionamento ininterrotto a seconda della classe di tensione e della corrente nominale

Durata del prodotto 20 anni

Dispositivo impedenza di ingresso Trasformatore di isolamento multifase integrato nel convertitore di frequenza

Tipo di struttura del trasformatore Tipo a secco, sfasamento, Cu/Cu; raffreddamento ad aria forzata

Tipo di isolamento del trasformatore Classe 180 (H)

Limitazione corrente di spunto trasformatore I

Trasformatore secondario per contatti ausiliari Trifase, 460 VCA con neutro e presa da 380 VCA, 50/60 Hz

Sensori di temperatura negli avvolgimenti
del trasformatore

Sistema di messa a terra Come da IEC61936-1

Barra di terra Sezione barra di terra stagnata

Spessore lamiera armadio Porte e pannelli: 1,5 mm. Basamento: 5 mm

Luci armadio All’interno dell’armadio di controllo

Bypass cella di alimentazione Automatico tramite IGBT, tempo di bypass 1 ms (opzionale, + PPCB)

Gruppo di continuità per tensione di controllo (CC) Tempo di funzionamento di 30 minuti

Tensione CA ausiliaria esterna per ventola
di rareddamento (opzionale, + QDEX)

Protezione IP e accesso IP31 (IEC) (standard)

Ingresso cavi Ingresso inferiore e posteriore dei cavi motore e di comando

Sistema di rareddamento Raffreddamento ad aria forzata con monitoraggio del ventilatore. Ridondanza ventilatore (opzionale, + QDFR)

Temperatura ambiente (funzionamento) 0–40 °C (funzionamento normale); 40–50 °C (funzionamento declassato)

Temperatura ambiente (stoccaggio/trasporto) -40–70° C

Umidità relativa (funzionamento) 5–95% senza condensa

Umidità relativa (stoccaggio/trasporto) 10–95% senza condensa

Condizioni ambientali chimiche IEC 60721-3-3: Classe 3C2

Categoria di corrosione ambientale Conforme a ISO/EN 12944-2: C1 di serie; C4 come opzione di progetto

Ambiente di compatibilità elettromagnetica IEC 61000-2-5: Industriale

Altitudine <1.000 m (standard); 1.000–2.000 m (declassamento); >2.000 m (su richiesta)

Zona sismica/accelerazione orizzontale al suolo Zona 2 (standard)

Collaudo in fabbrica prima della consegna 4 h minimo, secondo IEEE 1566

Area ATEX: Prodotto/zona inammabile IEC 60079-10-1/2: come opzione di progetto, certificazione EN 50495:2010

Livello di rumore ≤85 dB (A) a 1 m dal drive

Funzionamento continuo con potenza ridotta; riduzione della potenza compresa tra il 70 e il 90%

>96,5% (a carico nominale, trasformatore incluso)

controllo di velocità e coppia

±0,01% (con controllo vettoriale ad anello chiuso, in base alla precisione del sensore)
±0,5% (con controllo vettoriale sensorless)

AI/Cu o AI/AI disponibili come opzione di progetto

>215 A limitato con armadio di avviamento (opzionale, + PSTC)

n

3x PT100, uno in ogni avvolgimento

380–460 VCA, 50 Hz
380–460 VCA, 60 Hz

IP42 (IEC) (opzionale, +IP42)

Zona 4 (opzionale, + SZ04)

3Danfoss Drives · DKDD.PFP.909.A1.06

Potenza nominale (variante IEC)

Basso grado

Tipo inverter

Tensione nominale 3.000 V (18 impulsi, 3 celle di alimentazione per fase, 50 Hz)

VACON1000-ED-036-030+G2CE 36 180 26 130 2.796 1.210 1.250 2.000

VACON1000-ED-050-030+G2CE 50 250 36 180 2.796 1.210 1.250 2.050

VACON1000-ED-070-030+G2CE 70 360 51 260 2.796 1.210 1.250 2.100

VACON1000-ED-090-030+G2CE 90 460 66 340 2.888 1.610 1.250 2.850

VACON1000-ED-100-030+G2CE 100 510 73 370 2.888 1.610 1.250 2.900

VACON1000-ED-120-030+G2CE 120 620 88 450 2.888 1.610 1.250 2.950

VACON1000-ED-140-030+G2CE 140 720 102 530 2.888 1.610 1.250 3.000

VACON1000-ED-150-030+G2CE 150 770 110 570 2.888 1.910 1.250 4.350

VACON1000-ED-180-030+G2CE 180 930 132 680 2.888 1.910 1.250 4.400

VACON1000-ED-190-030+G2CE 190 980 139 720 2.888 1.910 1.250 4.450

VACON1000-ED-215-030+G2CE 215 1.110 157 810 2.888 1.910 1.250 4.500

VACON1000-ED-250-030+G2CE 250 1.290 183 950 2.796 3.810 1.400 5.100

VACON1000-ED-305-030+G2CE 305 1.580 223 1.150 2.796 4.110 1.400 5.500

VACON1000-ED-350-030+G2CE 350 1.810 256 1.330 2.796 4.110 1.400 5.800

VACON1000-ED-438-030+G2CE 438 2.270 321 1.660 2.796 4.710 1.400 6.950

VACON1000-ED-560-030+G2CE 560 2.900 410 2.130 2.796 5.010 1.400 8.300

VACON1000-ED-680-030+G2CE 680 3.530 498 2.580 2.796 5.010 1.400 9.350

Tensione nominale 3.300 V (18 impulsi, 3 celle di alimentazione per fase, 50 Hz)

VACON1000-ED-036-033+G2CE 36 200 26 140 2.796 1.210 1.250 2.200

VACON1000-ED-050-033+G2CE 50 280 36 200 2.796 1.210 1.250 2.250

VACON1000-ED-070-033+G2CE 70 400 51 290 2.796 1.210 1.250 2.300

VACON1000-ED-090-033+G2CE 90 510 66 370 2.888 1.610 1.250 3.050

VACON1000-ED-100-033+G2CE 100 570 73 410 2.888 1.610 1.250 3.100

VACON1000-ED-120-033+G2CE 120 680 88 500 2.888 1.610 1.250 3.150

VACON1000-ED-140-033+G2CE 140 800 102 580 2.888 1.610 1.250 3.200

VACON1000-ED-150-033+G2CE 150 850 110 620 2.888 1.910 1.250 4.550

VACON1000-ED-180-033+G2CE 180 1.020 132 750 2.888 1.910 1.250 4.600

VACON1000-ED-190-033+G2CE 190 1.080 139 790 2.888 1.910 1.250 4.650

VACON1000-ED-215-033+G2CE 215 1.220 157 890 2.888 1.910 1.250 4.700

VACON1000-ED-250-033+G2CE 250 1.420 183 1.040 2.796 4.110 1.400 5.300

VACON1000-ED-305-033+G2CE 305 1.740 223 1.270 2.796 4.110 1.400 5.800

VACON1000-ED-350-033+G2CE 350 2.000 256 1.460 2.796 4.110 1.400 6.100

VACON1000-ED-438-033+G2CE 438 2.500 321 1.830 2.796 4.710 1.400 7.450

VACON1000-ED-560-033+G2CE 560 3.200 410 2.340 2.796 5.010 1.400 8.700

VACON1000-ED-680-033+G2CE 680 3.880 498 2.840 2.796 5.010 1.400 9.950

Tensione nominale 4.160 V (24 impulsi, 4 celle di alimentazione per fase, 50 Hz)

VACON1000-ED-036-041+G2CE 36 250 26 180 2.796 1.210 1.250 2.400

VACON1000-ED-050-041+G2CE 50 360 36 250 2.796 1.210 1.250 2.450

VACON1000-ED-070-041+G2CE 70 500 51 360 2.796 1.210 1.250 2.500

VACON1000-ED-090-041+G2CE 90 640 66 470 2.888 1.610 1.250 3.250

VACON1000-ED-100-041+G2CE 100 720 73 520 2.888 1.610 1.250 3.300

VACON1000-ED-120-041+G2CE 120 860 88 630 2.888 1.610 1.250 3.350

VACON1000-ED-140-041+G2CE 140 1.000 102 730 2.888 1.610 1.250 3.400

VACON1000-ED-150-041+G2CE 150 1.080 110 790 2.888 1.910

VACON1000-ED-180-041+G2CE 180 1.290 132 950 2.888 1.910 1.250 4.800

VACON1000-ED-190-041+G2CE 190 1.360 139 1.000 2.888 1.910 1.250 4.850

VACON1000-ED-215-041+G2CE 215 1.540 157 1.130 2.888 1.910 1.250 4.900

VACON1000-ED-250-041+G2CE 250 1.800 183 1.310 2.796 4.610 1.400 6.150

VACON1000-ED-305-041+G2CE 305 2.190 223 1.600 2.796 4.610 1.400 6.850

VACON1000-ED-350-041+G2CE 350 2.520 256 1.840 2.796 4.610 1.400 7.450

VACON1000-ED-438-041+G2CE 438 3.150 321 2.310 2.796 5.410 1.400 9.000

VACON1000-ED-560-041+G2CE 560 4.030 410 2.950 2.796 5.410 1.400 10.700

VACON1000-ED-680-041+G2CE 680 4.890 498 3.580 2.796 5.810 1.400 11.950

di sovraccarico, 110%

(coppia variabile)

[A] S [kVA] IHD [A] S [kVA] A x L x P [mm] [kg]

I

L

Elevato grado

di sovraccarico, 150%

(coppia costante)

Dimensioni dell’armadio Peso

1.250 4.750

L’altezza, esclusa la ventola di raffreddamento, è di 2.328 mm

4 Danfoss Drives · DKDD.PFP.909.A1.06

Potenza nominale (variante IEC)

Basso grado

Tipo inverter

Tensione nominale 6.000 V (30 impulsi, 5 celle di alimentazione per fase, 50 Hz)

VACON1000-ED-036-060+G2CE 36 370 26 270 2.796 2.310 1.250 3.500

VACON1000-ED-050-060+G2CE 50 510 36 370 2.796 2.310 1.250 3.550

VACON1000-ED-070-060+G2CE 70 720 51 530 2.796 2.310 1.250 3.600

VACON1000-ED-090-060+G2CE 90 930 66 680 2.888 2.710 1.250 4.850

VACON1000-ED-100-060+G2CE 100 1.030 73 750 2.888 2.710 1.250 4.900

VACON1000-ED-120-060+G2CE 120 1.240 88 910 2.888 2.710 1.250 4.950

VACON1000-ED-140-060+G2CE 140 1.450 102 1.060 2.888 2.710 1.250 5.000

VACON1000-ED-150-060+G2CE 150 1.550 110 1.140 2.888 3.010 1.250 5.850

VACON1000-ED-180-060+G2CE 180 1.870 132 1.370 2.888 3.010 1.250 5.900

VACON1000-ED-190-060+G2CE 190 1.970 139 1.440 2.888 3.010 1.250 5.950

VACON1000-ED-215-060+G2CE 215 2.230 157 1.630 2.888 3.010 1.250 6.000

VACON1000-ED-250-060+G2CE 250 2.590 183 1.900 2.796 5.160 1.400 7.700

VACON1000-ED-305-060+G2CE 305 3.160 223 2.310 2.796 5.160 1.400 8.600

VACON1000-ED-350-060+G2CE 350 3.630 256 2.660 2.796 5.160 1.400 9.200

VACON1000-ED-438-060+G2CE 438 4.550 321 3.330 2.796 6.410 1.400 11.500

VACON1000-ED-560-060+G2CE 560 5.810 410 4.260 2.796 6.610 1.400 13.750

VACON1000-ED-680-060+G2CE 680 7.060 498 5.170 2.796 7.210 1.600 15.500

Tensione nominale 6.600 V (36 impulsi, 6 celle di alimentazione per fase, 50 Hz)

VACON1000-ED-036-066+G2CE 36 410 26 290 2.796 2.310 1.250 3.700

VACON1000-ED-050-066+G2CE 50 570 36 410 2.796 2.310 1.250 3.750

VACON1000-ED-070-066+G2CE 70 800 51 580 2.796 2.310 1.250 3.800

VACON1000-ED-090-066+G2CE 90 1.020 66 750 2.888 2.710 1.250 5.050

VACON1000-ED-100-066+G2CE 100 1.140 73 830 2.888 2.710 1.250 5.100

VACON1000-ED-120-066+G2CE 120 1.370 88 1.000 2.888 2.710 1.250 5.150

VACON1000-ED-140-066+G2CE 140 1.600 102 1.160 2.888 2.710 1.250 5.200

VACON1000-ED-150-066+G2CE 150 1.710 110 1.250 2.888 3.010 1.250 6.050

VACON1000-ED-180-066+G2CE 180 2.050 132 1.500 2.888 3.010 1.250 6.100

VACON1000-ED-190-066+G2CE 190 2.170 139 1.580 2.888 3.010 1.250 6.150

VACON1000-ED-215-066+G2CE 215 2.450 157 1.790 2.888 3.010 1.250 6.200

VACON1000-ED-250-066+G2CE 250 2.850 183 2.090 2.796 5.410 1.400 8.800

VACON1000-ED-305-066+G2CE 305 3.480 223 2.540 2.796 5.410 1.400 9.800

VACON1000-ED-350-066+G2CE 350 4.000 256 2.920 2.796 5.410 1.400 10.700

VACON1000-ED-438-066+G2CE 438 5.000 321 3.660 2.796 6.810 1.400 13.050

VACON1000-ED-560-066+G2CE 560 6.400 410 4.680 2.796 7.010 1.400 15.050

VACON1000-ED-680-066+G2CE 680 7.770 498 5.690 2.796 7.610 1.600 18.550

Tensione nominale 10.000 V (48 impulsi, 8 celle di alimentazione per fase, 50 Hz)

VACON1000-ED-036-100+G2CE 36 620 26 450 2.796 3.410 1.400 4.300

VACON1000-ED-050-100+G2CE 50 860 36 620 2.796 3.410 1.400 4.400

VACON1000-ED-070-100+G2CE 70 1.210 51 880 2.796 3.410 1.400 4.500

VACON1000-ED-090-100+G2CE 90 1.550 66 1.140 2.796 3.910 1.400 6.750

VACON1000-ED-100-100+G2CE 100 1.730 73 1.260 2.796 3.910 1.400 6.850

VACON1000-ED-120-100+G2CE 120 2.070 88 1.520 2.796 3.910 1.400 6.950

VACON1000-ED-140-100+G2CE 140 2.420 102 1.760 2.796 3.910 1.400 7.050

VACON1000-ED-150-100+G2CE 150 2.590 110 1.900 2.796 4.660

VACON1000-ED-180-100+G2CE 180 3.110 132 2.280 2.796 4.660 1.400 9.100

VACON1000-ED-190-100+G2CE 190 3.290 139 2.400 2.796 4.660 1.400 9.200

VACON1000-ED-215-100+G2CE 215 3.720 157 2.710 2.796 4.660 1.400 9.300

VACON1000-ED-250-100+G2CE 250 4.330 183 3.160 2.796 6.560 1.400 11.600

VACON1000-ED-305-100+G2CE 305 5.280 223 3.860 2.796 6.560 1.400 13.100

VACON1000-ED-350-100+G2CE 350 6.060 256 4.430 2.796 6.760 1.400 14.400

VACON1000-ED-438-100+G2CE 438 7.580 321 5.550 2.796 9.810 1.400 18.200

VACON1000-ED-560-100+G2CE 560 9.690 410 7.100 2.796 10.610 1.400 21.900

VACON1000-ED-680-100+G2CE 680 11.770 498 8.620 2.796 11.010 1.400 25.350

di sovraccarico, 110%

(coppia variabile)

[A] S [kVA] IHD [A] S [kVA] A x L x P [mm] [kg]

I

L

Elevato grado

di sovraccarico, 150%

(coppia costante)

Dimensioni dell’armadio Peso

1.400 9.000

L’altezza, esclusa la ventola di raffreddamento, è di 2.328 mm

5Danfoss Drives · DKDD.PFP.909.A1.06

Potenza nominale (variante IEC)

Struttura di alimentazione

Struttura di alimentazione

Struttura di alimentazione

Struttura di alimentazione

Trasformatore
alimentazione

di fase

Trasformatore
alimentazione

di fase

IGBT inverter

multi livello

IGBT inverter

multi livello

Basso grado

Tipo inverter

Tensione nominale 11.000 V (54 impulsi, 9 celle di alimentazione per fase, 50 Hz)

VACON1000-ED-036-110+G2CE 36 680 26 490 2.796 3.410 1.400 4.500

VACON1000-ED-050-110+G2CE 50 950 36 680 2.796 3.410 1.400 4.600

VACON1000-ED-070-110+G2CE 70 1.330 51 970 2.796 3.410 1.400 4.700

VACON1000-ED-090-110+G2CE 90 1.710 66 1.250 2.796 3.910 1.400 6.950

VACON1000-ED-100-110+G2CE 100 1.900 73 1.390 2.796 3.910 1.400 7.050

VACON1000-ED-120-110+G2CE 120 2.280 88 1.670 2.796 3.910 1.400 7.150

VACON1000-ED-140-110+G2CE 140 2.660 102 1.940 2.796 3.910 1.400 7.250

VACON1000-ED-150-110+G2CE 150 2.850 110 2.090 2.796 4.660 1.400 9.200

VACON1000-ED-180-110+G2CE 180 3.420 132 2.510 2.796 4.660 1.400 9.300

VACON1000-ED-190-110+G2CE 190 3.610 139 2.640 2.796 4.660 1.400 9.400

VACON1000-ED-215-110+G2CE 215 4.090 157 2.990 2.796 4.660 1.400 9.500

VACON1000-ED-250-110+G2CE 250 4.760 183 3.480 2.796 6.810 1.400 12.950

VACON1000-ED-305-110+G2CE 305 5.810 223 4.240 2.796 7.010 1.400 14.750

VACON1000-ED-350-110+G2CE 350 6.660 256 4.870 2.796 7.010 1.400 16.750

VACON1000-ED-438-110+G2CE 438 8.340 321 6.110 2.796 10.810 1.400 20.550

VACON1000-ED-560-110+G2CE 560 10.660 410 7.810 2.796 11.410 1.400 24.550

VACON1000-ED-680-110+G2CE 680 12.950 498 9.480 2.796 12.210 1.600 28.600

di sovraccarico, 110%

(coppia variabile)

[A] S [kVA] IHD [A] S [kVA] A x L x P [mm] [kg]

I

L

Elevato grado

di sovraccarico, 150%

(coppia costante)

Dimensioni dell’armadio Peso

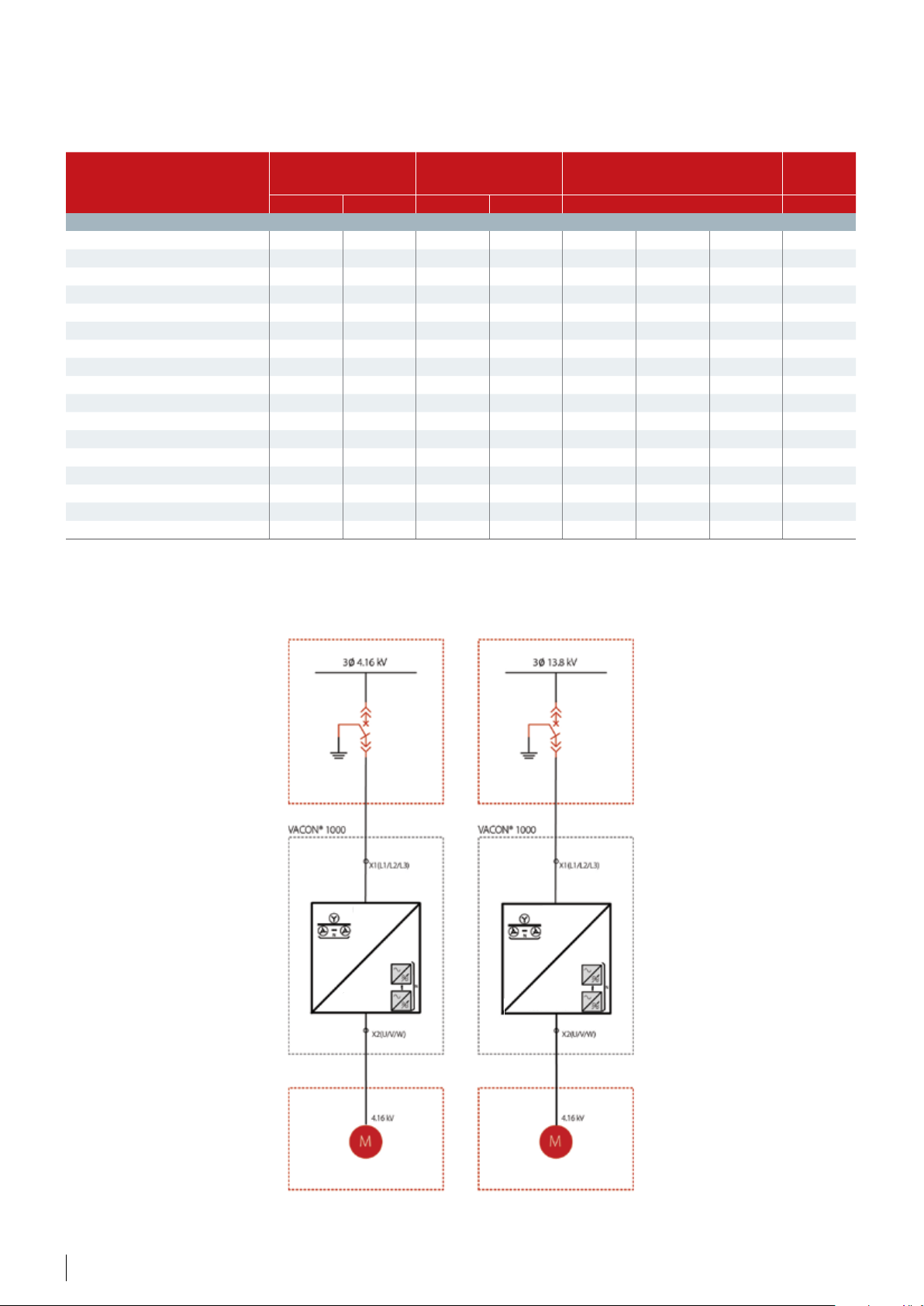

Diagramma unifilare VACON® 1000

L’altezza, esclusa la ventola di raffreddamento, è di 2.328 mm

6 Danfoss Drives · DKDD.PFP.909.A1.06

Potenza nominale (variante UL)

Basso grado

Tipo inverter

Tensione nominale 2.400 V (18 impulsi, 3 celle di alimentazione per fase, 60 Hz)

VACON1000-ED-036-024+GAUL+LS60 36 180 26 130 2.796 1.210 1.250 2.000

VACON1000-ED-050-024+GAUL+LS60 50 250 36 180 2.796 1.210 1.250 2.050

VACON1000-ED-070-024+GAUL+LS60 70 360 51 260 2.796 1.210 1.250 2.100

VACON1000-ED-090-024+GAUL+LS60 90 460 66 340 2.888 1.610 1.250 2.850

VACON1000-ED-100-024+GAUL+LS60 100 510 73 370 2.888 1.610 1.250 2.900

VACON1000-ED-116-024+GAUL+LS60 116 600 85 440 2.888 1.610 1.250 2.925

VACON1000-ED-120-024+GAUL+LS60 120 620 88 450 2.888 1.610 1.250 2.950

VACON1000-ED-140-024+GAUL+LS60 140 720 102 530 2.888 1.910 1.250 3.000

VACON1000-ED-160-024+GAUL+LS60 160 830 117 600 2.888 1.910 1.250 4.350

VACON1000-ED-180-024+GAUL+LS60 180 930 132 680 2.888 1.910 1.250 4.400

VACON1000-ED-215-024+GAUL+LS60 215 1.110 157 810 2.888 1.910 1.250 4.300

VACON1000-ED-230-024+GAUL+LS60 230 1.190 168 870 2.796 3.810 1.400 4.600

VACON1000-ED-250-024+GAUL+LS60 250 1.290 183 950 2.796 3.810 1.400 4.700

VACON1000-ED-265-024+GAUL+LS60 265 1.370 194 1.000 2.796 3.810 1.400 4.800

VACON1000-ED-285-024+GAUL+LS60 285 1.480 209 1.080 2.796 3.810 1.400 4.900

VACON1000-ED-305-024+GAUL+LS60 305 1.580 223 1.150 2.796 3.810 1.400 5.000

VACON1000-ED-325-024+GAUL+LS60 325 1.680 238 1.230 2.796 4.110 1.400 5.100

VACON1000-ED-350-024+GAUL+LS60 350 1.810 256 1.330 2.796 4.110 1.400 5.300

VACON1000-ED-378-024+GAUL+LS60 378 1.960 277 1.430 2.796 4.710 1.400 5.850

VACON1000-ED-408-024+GAUL+LS60 408 2.120 299 1.550 2.796 4.710 1.400 6.050

VACON1000-ED-438-024+GAUL+LS60 438 2.270 321 1.660 2.796 4.710 1.400 6.250

VACON1000-ED-475-024+GAUL+LS60 475 2.460 348 1.800 2.796 4.710 1.400 6.600

VACON1000-ED-515-024+GAUL+LS60 515 2.670 377 1.950 2.796 4.710 1.400 6.900

VACON1000-ED-560-024+GAUL+LS60 560 2.900 410 2.130 2.796 5.010 1.400 7.400

VACON1000-ED-600-024+GAUL+LS60 600 3.110 440 2.280 2.796 5.010 1.400 7.550

VACON1000-ED-640-024+GAUL+LS60 640 3.320 469 2.430 2.796 5.010 1.400 7.850

VACON1000-ED-680-024+GAUL+LS60 680 3.530 498 2.580 2.796 5.010 1.400 8.250

Tensione nominale 3.000 V (18 impulsi, 3 celle di alimentazione per fase, 60 Hz)

VACON1000-ED-036-030+GAUL+LS60 36 180 26 130 2.796 1.210 1.250 2.100

VACON1000-ED-040-030+GAUL+LS60 40 200 29 150 2.796 1.210 1.250 2.125

VACON1000-ED-050-030+GAUL+LS60 50 250 36 180 2.796 1.210 1.250 2.150

VACON1000-ED-061-030+GAUL+LS60 61 310 44 220 2.796 1.210 1.250 2.175

VACON1000-ED-070-030+GAUL+LS60 70 360 51 260 2.796 1.210 1.250 2.100

VACON1000-ED-077-030+GAUL+LS60 77 400 56 290 2.888 1.610 1.250 2.900

VACON1000-ED-090-030+GAUL+LS60 90 460 66 340 2.888 1.610 1.250 2.950

VACON1000-ED-095-030+GAUL+LS60 95 490 69 350 2.888 1.610 1.250 2.975

VACON1000-ED-100-030+GAUL+LS60 100 510 73 370 2.888 1.610 1.250 3.000

VACON1000-ED-118-030+GAUL+LS60 118 610 86 440 2.888 1.610 1.250 3.025

VACON1000-ED-120-030+GAUL+LS60 120 620 88 450 2.888 1.610 1.250 3.050

VACON1000-ED-140-030+GAUL+LS60 140 720 102 530 2.888 1.610 1.250 3.100

VACON1000-ED-180-030+GAUL+LS60 180 930 132 680 2.888 1.910 1.250 4.500

VACON1000-ED-186-030+GAUL+LS60 186 960 136 700 2.888 1.910 1.250 4.525

VACON1000-ED-215-030+GAUL+LS60 215 1.110 157 810 2.888

VACON1000-ED-230-030+GAUL+LS60 230 1.190 168 870 2.796 3.810 1.400 5.000

VACON1000-ED-250-030+GAUL+LS60 250 1.290 183 950 2.796 4.110 1.400 5.100

VACON1000-ED-265-030+GAUL+LS60 265 1.370 194 1.000 2.796 4.110 1.400 5.100

VACON1000-ED-285-030+GAUL+LS60 285 1.480 209 1.080 2.796 4.110 1.400 5.300

VACON1000-ED-305-030+GAUL+LS60 305 1.580 223 1.150 2.796 4.110 1.400 5.500

VACON1000-ED-325-030+GAUL+LS60 325 1.680 238 1.230 2.796 4.110 1.400 5.600

VACON1000-ED-350-030+GAUL+LS60 350 1.810 256 1.330 2.796 4.110 1.400 5.800

VACON1000-ED-378-030+GAUL+LS60 378 1.960 277 1.430 2.796 4.710 1.400 6.450

VACON1000-ED-408-030+GAUL+LS60 408 2.120 299 1.550 2.796 4.710 1.400 6.750

VACON1000-ED-438-030+GAUL+LS60 438 2.270 321 1.660 2.796 4.710 1.400 6.950

VACON1000-ED-475-030+GAUL+LS60 475 2.460 348 1.800 2.796 5.010 1.400 7.500

VACON1000-ED-515-030+GAUL+LS60 515 2.670 377 1.950 2.796 5.010 1.400 7.800

di sovraccarico, 110%

(coppia variabile)

[A] S [kVA] IHD [A] S [kVA] A x L x P [mm] [kg]

I

L

Elevato grado

di sovraccarico, 150%

(coppia costante)

Dimensioni dell’armadio Peso

1.910 1.250 4.600

L’altezza, esclusa la ventola di raffreddamento, è di 2.328 mm

7Danfoss Drives · DKDD.PFP.909.A1.06

Potenza nominale (variante UL)

Basso grado

Tipo inverter

Tensione nominale 3.000 V (18 impulsi, 3 celle di alimentazione per fase, 60 Hz)

VACON1000-ED-560-030+GAUL+LS60 560 2.900 410 2.130 2.796 5.010 1.400 8.300

VACON1000-ED-600-030+GAUL+LS60 600 3.110 440 2.280 2.796 5.010 1.400 8.550

VACON1000-ED-640-030+GAUL+LS60 640 3.320 469 2.430 2.796 5.010 1.400 8.850

VACON1000-ED-680-033+GAUL+LS60 680 3.530 498 2.580 2.796 5.010 1.400 9.350

Tensione nominale 3.300 V (18 impulsi, 3 celle di alimentazione per fase, 60 Hz)

VACON1000-ED-036-033+GAUL+LS60 36 200 26 140 2.796 1.210 1.250 2.200

VACON1000-ED-040-033+GAUL+LS60 70 400 51 290 2.796 1.210 1.250 2.225

VACON1000-ED-050-033+GAUL+LS60 50 280 36 200 2.796 1.210 1.250 2.250

VACON1000-ED-061-033+GAUL+LS60 61 340 44 250 2.796 1.210 1.250 2.275

VACON1000-ED-070-033+GAUL+LS60 70 400 51 290 2.796 1.210 1.250 2.300

VACON1000-ED-077-033+GAUL+LS60 77 440 56 320 2.888 1.610 1.250 3.000

VACON1000-ED-090-033+GAUL+LS60 90 510 66 370 2.888 1.610 1.250 3.050

VACON1000-ED-095-033+GAUL+LS60 95 540 69 390 2.888 1.610 1.250 3.075

VACON1000-ED-100-033+GAUL+LS60 100 570 73 410 2.888 1.610 1.250 3.100

VACON1000-ED-118-033+GAUL+LS60 118 670 86 490 2.888 1.610 1.250 3.125

VACON1000-ED-120-033+GAUL+LS60 120 680 88 500 2.888 1.610 1.250 3.150

VACON1000-ED-140-033+GAUL+LS60 140 800 102 580 2.888 1.610 1.250 3.200

VACON1000-ED-180-033+GAUL+LS60 180 1.020 132 750 2.888 1.910 1.250 4.600

VACON1000-ED-186-033+GAUL+LS60 186 1.060 136 770 2.888 1.910 1.250 4.625

VACON1000-ED-215-033+GAUL+LS60 215 1.220 157 890 2.888 1.910 1.250 4.700

VACON1000-ED-230-033+GAUL+LS60 230 1.310 168 960 2.796 4.110 1.400 5.100

VACON1000-ED-250-033+GAUL+LS60 250 1.420 183 1.040 2.796 4.110 1.400 5.300

VACON1000-ED-265-033+GAUL+LS60 265 1.510 194 1.100 2.796 4.110 1.400 5.300

VACON1000-ED-285-033+GAUL+LS60 285 1.620 209 1.190 2.796 4.110 1.400 5.500

VACON1000-ED-305-033+GAUL+LS60 305 1.740 223 1.270 2.796 4.110 1.400 5.800

VACON1000-ED-325-033+GAUL+LS60 325 1.850 238 1.360 2.796 4.110 1.400 5.800

VACON1000-ED-350-033+GAUL+LS60 350 2.000 256 1.460 2.796 4.110 1.400 6.100

VACON1000-ED-378-033+GAUL+LS60 378 2.160 277 1.580 2.796 4.710 1.400 6.750

VACON1000-ED-408-033+GAUL+LS60 408 2.330 299 1.700 2.796 4.710 1.400 7.150

VACON1000-ED-438-033+GAUL+LS60 438 2.500 321 1.830 2.796 5.010 1.400 7.450

VACON1000-ED-475-033+GAUL+LS60 475 2.710 348 1.980 2.796 5.010 1.400 7.900

VACON1000-ED-515-033+GAUL+LS60 515 2.940 377 2.150 2.796 5.010 1.400 8.200

VACON1000-ED-560-033+GAUL+LS60 560 3.200 410 2.340 2.796 5.010 1.400 8.700

VACON1000-ED-600-033+GAUL+LS60 600 3.420 440 2.510 2.796 5.010 1.400 9.050

VACON1000-ED-640-033+GAUL+LS60 640 3.650 469 2.680 2.796 5.010 1.400 9.450

VACON1000-ED-680-033+GAUL+LS60 680 3.880 498 2.840 2.796 5.010 1.400 9.350

Tensione nominale 4.160 V (24 impulsi, 4 celle di alimentazione per fase, 60 Hz)

VACON1000-ED-036-041+GAUL+LS60 36 250 26 180 2.796 1.210 1.250 2.400

VACON1000-ED-040-041+GAUL+LS60 40 280 29 200 2.796 1.210 1.250 2.425

VACON1000-ED-050-041+GAUL+LS60 50 360 36 250 2.796 1.210 1.250 2.450

VACON1000-ED-053-041+GAUL+LS60 53 380 38 270 2.796 1.210 1.250 2.475

VACON1000-ED-059-041+GAUL+LS60 59 420 43 300 2.796 1.210 1.250 2.500

VACON1000-ED-070-041+GAUL+LS60 70 500 51 360 2.796 1.210 1.250 2.500

VACON1000-ED-078-041+GAUL+LS60 78 560 57 410

VACON1000-ED-090-041+GAUL+LS60 90 640 66 470 2.888 1.610 1.250 3.250

VACON1000-ED-100-041+GAUL+LS60 100 720 73 520 2.888 1.610 1.250 3.300

VACON1000-ED-105-041+GAUL+LS60 105 750 77 550 2.888 1.610 1.250 3.325

VACON1000-ED-116-041+GAUL+LS60 116 830 85 610 2.888 1.610 1.250 3.325

VACON1000-ED-120-041+GAUL+LS60 120 860 88 630 2.888 1.610 1.250 3.350

VACON1000-ED-128-041+GAUL+LS60 128 920 93 670 2.888 1.610 1.250 3.375

VACON1000-ED-140-041+GAUL+LS60 140 1.000 102 730 2.888 1.610 1.250 3.400

VACON1000-ED-160-041+GAUL+LS60 160 1.150 117 840 2.888 1.910 1.250 4.750

VACON1000-ED-180-041+GAUL+LS60 180 1.290 132 950 2.888 1.910 1.250 4.800

VACON1000-ED-193-041+GAUL+LS60 193 1.390 141 1.010 2.888 1.910 1.250 4.850

VACON1000-ED-215-041+GAUL+LS60 215 1.540 157 1.130 2.888 1.910 1.250 4.900

di sovraccarico, 110%

(coppia variabile)

[A] S [kVA] IHD [A] S [kVA] A x L x P [mm] [kg]

I

L

Elevato grado

di sovraccarico, 150%

(coppia costante)

Dimensioni dell’armadio Peso

2.888 1.610 1.250 3.200

L’altezza, esclusa la ventola di raffreddamento, è di 2.328 mm

8 Danfoss Drives · DKDD.PFP.909.A1.06

Potenza nominale (variante UL)

Basso grado

Tipo inverter

Tensione nominale 4.160 V (24 impulsi, 4 celle di alimentazione per fase, 60 Hz)

VACON1000-ED-230-041+GAUL+LS60 230 1.650 168 1.210 2.796 4.610 1.400 5.850

VACON1000-ED-250-041+GAUL+LS60 250 1.800 183 1.310 2.796 4.610 1.400 6.150

VACON1000-ED-265-041+GAUL+LS60 265 1.900 194 1.390 2.796 4.610 1.400 6.350

VACON1000-ED-285-041+GAUL+LS60 285 2.050 209 1.500 2.796 4.610 1.400 6.550

VACON1000-ED-305-041+GAUL+LS60 305 2.190 223 1.600 2.796 4.610 1.400 6.850

VACON1000-ED-325-041+GAUL+LS60 325 2.340 238 1.710 2.796 4.610 1.400 7.050

VACON1000-ED-350-041+GAUL+LS60 350 2.520 256 1.840 2.796 4.910 1.400 7.450

VACON1000-ED-378-041+GAUL+LS60 378 2.720 277 1.990 2.796 5.410 1.400 8.200

VACON1000-ED-408-041+GAUL+LS60 408 2.930 299 2.150 2.796 5.410 1.400 8.500

VACON1000-ED-438-041+GAUL+LS60 438 3.150 321 2.310 2.796 5.410 1.400 9.000

VACON1000-ED-475-041+GAUL+LS60 475 3.420 348 2.500 2.796 5.410 1.400 9.400

VACON1000-ED-515-041+GAUL+LS60 515 3.710 377 2.710 2.796 5.810 1.400 9.900

VACON1000-ED-560-041+GAUL+LS60 560 4.030 410 2.950 2.796 5.810 1.400 10.700

VACON1000-ED-600-041+GAUL+LS60 600 4.320 440 3.170 2.796 5.810 1.400 10.950

VACON1000-ED-640-041+GAUL+LS60 640 4.610 469 3.370 2.796 5.810 1.400 11.450

VACON1000-ED-680-041+GAUL+LS60 680 4.890 498 3.580 2.796 5.810 1.400 11.950

Tensione nominale 6.000 V (30 impulsi, 5 celle di alimentazione per fase, 60 Hz)

VACON1000-ED-025-060+GAUL+LS60 25 250 18 180 2.796 2.310 1.250 3.450

VACON1000-ED-036-060+GAUL+LS60 36 370 26 270 2.796 2.310 1.250 3.500

VACON1000-ED-040-060+GAUL+LS60 40 410 29 300 2.796 2.310 1.250 3.525

VACON1000-ED-050-060+GAUL+LS60 50 510 36 370 2.796 2.310 1.250 3.550

VACON1000-ED-060-060+GAUL+LS60 60 620 44 450 2.796 2.310 1.250 3.575

VACON1000-ED-070-060+GAUL+LS60 70 720 51 530 2.796 2.310 1.250 3.600

VACON1000-ED-080-060+GAUL+LS60 80 830 58 600 2.888 2.710 1.250 4.800

VACON1000-ED-090-060+GAUL+LS60 90 930 66 680 2.888 2.710 1.250 4.850

VACON1000-ED-100-060+GAUL+LS60 100 1.030 73 750 2.888 2.710 1.250 4.900

VACON1000-ED-110-060+GAUL+LS60 110 1.140 80 830 2.888 2.710 1.250 4.925

VACON1000-ED-120-060+GAUL+LS60 120 1.240 88 910 2.888 2.710 1.250 4.950

VACON1000-ED-140-060+GAUL+LS60 140 1.450 102 1.060 2.888 2.710 1.250 5.000

VACON1000-ED-150-060+GAUL+LS60 150 1.550 110 1.140 2.888 3.010 1.250 5.850

VACON1000-ED-170-060+GAUL+LS60 170 1.760 124 1.280 2.888 3.010 1.250 5.875

VACON1000-ED-180-060+GAUL+LS60 180 1.870 132 1.370 2.888 3.010 1.250 5.900

VACON1000-ED-190-060+GAUL+LS60 190 1.970 139 1.440 2.888 3.010 1.250 5.950

VACON1000-ED-200-060+GAUL+LS60 200 2.070 146 1.510 2.888 3.010 1.250 5.975

VACON1000-ED-210-060+GAUL+LS60 210 2.180 154 1.600 2.888 3.010 1.250 5.975

VACON1000-ED-215-060+GAUL+LS60 215 2.230 157 1.630 2.888 3.010 1.250 6.000

VACON1000-ED-223-060+GAUL+LS60 223 2.310 163 1.690 2.796 4.860 1.400 7.100

VACON1000-ED-236-060+GAUL+LS60 236 2.450 173 1.790 2.796 4.860 1.400 7.400

VACON1000-ED-250-060+GAUL+LS60 250 2.590 183 1.900 2.796 5.160 1.400 7.700

VACON1000-ED-263-060+GAUL+LS60 263 2.730 192 1.990 2.796 5.160 1.400 7.800

VACON1000-ED-276-060+GAUL+LS60 276 2.860 202 2.090 2.796 5.160 1.400 8.000

VACON1000-ED-290-060+GAUL+LS60 290 3.010 212 2.200 2.796 5.160 1.400 8.300

VACON1000-ED-305-060+GAUL+LS60 305 3.160 223 2.310 2.796 5.160 1.400

VACON1000-ED-325-060+GAUL+LS60 325 3.370 238 2.470 2.796 5.160 1.400 8.800

VACON1000-ED-350-060+GAUL+LS60 350 3.630 256 2.660 2.796 5.160 1.400 9.200

VACON1000-ED-370-060+GAUL+LS60 370 3.840 271 2.810 2.796 6.010 1.400 10.200

VACON1000-ED-390-060+GAUL+LS60 390 4.050 286 2.970 2.796 6.410 1.400 10.500

VACON1000-ED-415-060+GAUL+LS60 415 4.310 304 3.150 2.796 6.410 1.400 11.000

VACON1000-ED-438-060+GAUL+LS60 438 4.550 321 3.330 2.796 6.410 1.400 11.500

VACON1000-ED-460-060+GAUL+LS60 460 4.780 337 3.500 2.796 6.410 1.400 11.950

VACON1000-ED-483-060+GAUL+LS60 483 5.010 354 3.670 2.796 6.410 1.400 12.250

VACON1000-ED-507-060+GAUL+LS60 507 5.260 371 3.850 2.796 6.410 1.400 12.650

VACON1000-ED-532-060+GAUL+LS60 532 5.520 390 4.050 2.796 6.610 1.400 13.150

VACON1000-ED-560-060+GAUL+LS60 560 5.810 410 4.260 2.796 6.610 1.400 13.750

VACON1000-ED-588-060+GAUL+LS60 588 6.110 431 4.470 2.796 6.610 1.400 14.100

di sovraccarico, 110%

(coppia variabile)

[A] S [kVA] IHD [A] S [kVA] A x L x P [mm] [kg]

I

L

Elevato grado

di sovraccarico, 150%

(coppia costante)

Dimensioni dell’armadio Peso

8.600

L’altezza, esclusa la ventola di raffreddamento, è di 2.328 mm

9Danfoss Drives · DKDD.PFP.909.A1.06

Potenza nominale (variante UL)

Basso grado

Tipo inverter

Tensione nominale 6.000 V (30 impulsi, 5 celle di alimentazione per fase, 60 Hz)

VACON1000-ED-617-060+GAUL+LS60 617 6.410 452 4.690 2.796 6.610 1.400 14.500

VACON1000-ED-648-060+GAUL+LS60 648 6.730 475 4.930 2.796 7.210 1.600 15.100

VACON1000-ED-680-060+GAUL+LS60 680 7.060 498 5.170 2.796 7.210 1.600 15.500

Tensione nominale 6.300 V (36 impulsi, 6 celle di alimentazione per fase, 60 Hz)

VACON1000-ED-025-063+GAUL+LS60 25 270 18 190 2.796 2.310 1.250 3.600

VACON1000-ED-030-063+GAUL+LS60 30 310 22 220 2.796 2.310 1.250 3.625

VACON1000-ED-036-063+GAUL+LS60 36 370 26 270 2.796 2.310 1.250 3.625

VACON1000-ED-045-063+GAUL+LS60 45 460 33 340 2.796 2.310 1.250 3.650

VACON1000-ED-050-063+GAUL+LS60 50 510 36 370 2.796 2.310 1.250 3.650

VACON1000-ED-065-063+GAUL+LS60 65 670 47 480 2.796 2.310 1.250 3.675

VACON1000-ED-070-063+GAUL+LS60 70 720 51 530 2.796 2.310 1.250 3.700

VACON1000-ED-085-063+GAUL+LS60 85 880 62 640 2.888 2.710 1.250 4.950

VACON1000-ED-100-063+GAUL+LS60 100 1.030 73 750 2.888 2.710 1.250 5.000

VACON1000-ED-115-063+GAUL+LS60 115 1.190 84 870 2.888 2.710 1.250 5.050

VACON1000-ED-125-063+GAUL+LS60 125 1.290 91 940 2.888 2.710 1.250 5.075

VACON1000-ED-140-063+GAUL+LS60 140 1.450 102 1.060 2.888 2.710 1.250 5.100

VACON1000-ED-160-063+GAUL+LS60 160 1.660 117 1.210 2.888 3.010 1.250 5.950

VACON1000-ED-170-063+GAUL+LS60 170 1.760 124 1.280 2.888 3.010 1.250 5.975

VACON1000-ED-180-063+GAUL+LS60 180 1.870 132 1.370 2.888 3.010 1.250 6.000

VACON1000-ED-190-063+GAUL+LS60 190 1.970 139 1.440 2.888 3.010 1.250 6.050

VACON1000-ED-205-063+GAUL+LS60 205 2.130 150 1.550 2.888 3.010 1.250 6.075

VACON1000-ED-210-063+GAUL+LS60 210 2.180 154 1.600 2.888 3.010 1.250 6.075

VACON1000-ED-215-063+GAUL+LS60 215 2.230 157 1.630 2.888 3.010 1.250 6.100

VACON1000-ED-230-063+GAUL+LS60 230 2.390 168 1.740 2.796 5.410 1.400 8.300

VACON1000-ED-250-063+GAUL+LS60 250 2.590 183 1.900 2.796 5.410 1.400 8.800

VACON1000-ED-265-063+GAUL+LS60 265 2.750 194 2.010 2.796 5.410 1.400 9.000

VACON1000-ED-285-063+GAUL+LS60 285 2.960 209 2.170 2.796 5.410 1.400 9.300

VACON1000-ED-305-063+GAUL+LS60 305 3.160 223 2.310 2.796 5.410 1.400 9.800

VACON1000-ED-325-063+GAUL+LS60 325 3.370 238 2.470 2.796 5.410 1.400 10.000

VACON1000-ED-350-063+GAUL+LS60 350 3.630 256 2.660 2.796 5.810 1.400 10.700

VACON1000-ED-378-063+GAUL+LS60 378 3.920 277 2.870 2.796 6.810 1.400 11.650

VACON1000-ED-408-063+GAUL+LS60 408 4.240 299 3.100 2.796 6.810 1.400 12.250

VACON1000-ED-438-063+GAUL+LS60 438 4.550 321 3.330 2.796 6.810 1.400 13.050

VACON1000-ED-475-063+GAUL+LS60 475 4.930 348 3.610 2.796 7.010 1.400 13.750

VACON1000-ED-515-063+GAUL+LS60 515 5.350 377 3.910 2.796 7.010 1.400 14.550

VACON1000-ED-560-063+GAUL+LS60 560 5.810 410 4.260 2.796 7.610 1.600 15.050

VACON1000-ED-600-063+GAUL+LS60 600 6.230 440 4.570 2.796 7.610 1.600 16.250

VACON1000-ED-640-063+GAUL+LS60 640 6.650 469 4.870 2.796 7.610 1.600 16.950

VACON1000-ED-680-063+GAUL+LS60 680 7.060 498 5.170 2.796 9.610 1.400 18.550

Tensione nominale 6.600 V (36 impulsi, 6 celle di alimentazione per fase, 60 Hz)

VACON1000-ED-025-066+GAUL+LS60 25 280 18 200 2.796 2.310 1.250 3.650

VACON1000-ED-032-066+GAUL+LS60 32 360 23 260 2.796 2.310 1.250 3.675

VACON1000-ED-036-066+GAUL+LS60 36 410 26 290 2.796 2.310 1.250 3.700

VACON1000-ED-040-066+GAUL+LS60 40 450 29 330 2.796 2.310

VACON1000-ED-050-066+GAUL+LS60 50 570 36 410 2.796 2.310 1.250 3.750

VACON1000-ED-055-066+GAUL+LS60 55 620 40 450 2.796 2.310 1.250 3.775

VACON1000-ED-065-066+GAUL+LS60 65 740 47 530 2.796 2.310 1.250 3.775

VACON1000-ED-070-066+GAUL+LS60 70 800 51 580 2.796 2.310 1.250 3.800

VACON1000-ED-080-066+GAUL+LS60 80 910 58 660 2.888 2.710 1.250 5.050

VACON1000-ED-100-066+GAUL+LS60 100 1.140 73 830 2.888 2.710 1.250 5.100

VACON1000-ED-120-066+GAUL+LS60 120 1.370 88 1.000 2.888 2.710 1.250 5.150

VACON1000-ED-140-066+GAUL+LS60 140 1.600 102 1.160 2.888 2.710 1.250 5.200

VACON1000-ED-155-066+GAUL+LS60 155 1.770 113 1.290 2.888 3.010 1.250 6.050

VACON1000-ED-160-066+GAUL+LS60 160 1.820 117 1.330 2.888 3.010 1.250 6.075

VACON1000-ED-180-066+GAUL+LS60 180 2050 132 1500 2888 3010 1250 6100

di sovraccarico, 110%

(coppia variabile)

[A] S [kVA] IHD [A] S [kVA] A x L x P [mm] [kg]

I

L

Elevato grado

di sovraccarico, 150%

(coppia costante)

Dimensioni dell’armadio Peso

1.250 3.725

L’altezza, esclusa la ventola di raffreddamento, è di 2.328 mm

10 Danfoss Drives · DKDD.PFP.909.A1.06

Potenza nominale (variante UL)

Basso grado

Tipo inverter

Tensione nominale 6.600 V (36 impulsi, 6 celle di alimentazione per fase, 60 Hz)

VACON1000-ED-200-066+GAUL+LS60 200 2.280 146 1.660 2.888 3.010 1.250 6.150

VACON1000-ED-210-066+GAUL+LS60 210 2.400 154 1.760 2.888 3.010 1.250 6.175

VACON1000-ED-215-066+GAUL+LS60 215 2.450 157 1.790 2.888 3.010 1.250 6.200

VACON1000-ED-230-066+GAUL+LS60 230 2.620 168 1.920 2.796 5.410 1.400 8.300

VACON1000-ED-250-066+GAUL+LS60 250 2.850 183 2.090 2.796 5.410 1.400 8.800

VACON1000-ED-265-066+GAUL+LS60 265 3.020 194 2.210 2.796 5.410 1.400 9.000

VACON1000-ED-285-066+GAUL+LS60 285 3.250 209 2.380 2.796 5.410 1.400 9.300

VACON1000-ED-305-066+GAUL+LS60 305 3.480 223 2.540 2.796 5.410 1.400 9.800

VACON1000-ED-325-066+GAUL+LS60 325 3.710 238 2.720 2.796 5.410 1.400 10.000

VACON1000-ED-350-066+GAUL+LS60 350 4.000 256 2.920 2.796 5.810 1.400 10.700

VACON1000-ED-378-066+GAUL+LS60 378 4.320 277 3.160 2.796 6.810 1.400 11.650

VACON1000-ED-408-066+GAUL+LS60 408 4.660 299 3.410 2.796 6.810 1.400 12.250

VACON1000-ED-438-066+GAUL+LS60 438 5.000 321 3.660 2.796 6.810 1.400 13.050

VACON1000-ED-475-066+GAUL+LS60 475 5.420 348 3.970 2.796 7.010 1.400 13.750

VACON1000-ED-515-066+GAUL+LS60 515 5.880 377 4.300 2.796 7.010 1.400 14.550

VACON1000-ED-560-066+GAUL+LS60 560 6.400 410 4.680 2.796 7.610 1.600 15.050

VACON1000-ED-600-066+GAUL+LS60 600 6.850 440 5.020 2.796 7.610 1.600 16.250

VACON1000-ED-640-066+GAUL+LS60 640 7.310 469 5.360 2.796 7.610 1.600 16.950

VACON1000-ED-680-066+GAUL+LS60 680 7.770 498 5.690 2.796 9.610 1.400 18.550

Tensione nominale 6.900 V (36 impulsi, 6 celle di alimentazione per fase, 60 Hz)

VACON1000-ED-025-069+GAUL+LS60 25 290 18 210 2.796 2.310 1.250 3.750

VACON1000-ED-032-069+GAUL+LS60 32 380 23 270 2.796 2.310 1.250 3.800

VACON1000-ED-036-069+GAUL+LS60 36 430 26 310 2.796 2.310 1.250 3.825

VACON1000-ED-040-069+GAUL+LS60 40 470 29 340 2.796 2.310 1.250 3.850

VACON1000-ED-050-069+GAUL+LS60 050 590 36 430 2.796 2.310 1.250 3.875

VACON1000-ED-060-069+GAUL+LS60 060 710 44 520 2.796 2.310 1.250 3.900

VACON1000-ED-065-069+GAUL+LS60 065 770 47 560 2.796 2.310 1.250 3.900

VACON1000-ED-070-069+GAUL+LS60 070 830 51 600 2.796 2.310 1.250 3.900

VACON1000-ED-080-069+GAUL+LS60 080 950 58 690 2.888 2.710 1.250 5.300

VACON1000-ED-100-069+GAUL+LS60 100 1.190 73 870 2.888 2.710 1.250 5.300

VACON1000-ED-120-069+GAUL+LS60 120 1.430 88 1.050 2.888 2.710 1.250 5.300

VACON1000-ED-140-069+GAUL+LS60 140 1.670 102 1.210 2.888 2.710 1.250 5.300

VACON1000-ED-150-069+GAUL+LS60 150 1.790 110 1.310 2.888 3.010 1.250 6.100

VACON1000-ED-160-069+GAUL+LS60 160 1.910 117 1.390 2.888 3.010 1.250 6.150

VACON1000-ED-180-069+GAUL+LS60 180 2.150 132 1.570 2.888 3.010 1.250 6.200

VACON1000-ED-190-069+GAUL+LS60 190 2.270 139 1.660 2.888 3.010 1.250 6.275

VACON1000-ED-200-069+GAUL+LS60 200 2.390 146 1.740 2.888 3.010 1.250 6.275

VACON1000-ED-210-069+GAUL+LS60 210 2.500 154 1.840 2.888 3.010 1.250 6.300

VACON1000-ED-215-069+GAUL+LS60 215 2.560 157 1.870 2.888 3.010 1.250 6.300

VACON1000-ED-230-069+GAUL+LS60 230 2.740 168 2.000 2.796 5.410 1.400 8.500

VACON1000-ED-250-069+GAUL+LS60 250 2.980 183 2.180 2.796 5.410 1.400 9.000

VACON1000-ED-265-069+GAUL+LS60 265 3.160 194 2.310 2.796 5.410 1.400 9.200

VACON1000-ED-285-069+GAUL+LS60 285 3.400 209 2.490 2.796 5.410 1.400

VACON1000-ED-305-069+GAUL+LS60 305 3.640 223 2.660 2.796 5.410 1.400 10.000

VACON1000-ED-325-069+GAUL+LS60 325 3.880 238 2.840 2.796 5.410 1.400 10.300

VACON1000-ED-350-069+GAUL+LS60 350 4.180 256 3.050 2.796 5.810 1.400 11.000

VACON1000-ED-378-069+GAUL+LS60 378 4.510 277 3.310 2.796 6.810 1.400 11.950

VACON1000-ED-408-069+GAUL+LS60 408 4.870 299 3.570 2.796 6.810 1.400 12.550

VACON1000-ED-438-069+GAUL+LS60 438 5.230 321 3.830 2.796 6.810 1.400 13.350

VACON1000-ED-475-069+GAUL+LS60 475 5.670 348 4.150 2.796 7.010 1.400 14.250

VACON1000-ED-515-069+GAUL+LS60 515 6.150 377 4.500 2.796 7.010 1.400 15.050

VACON1000-ED-560-069+GAUL+LS60 560 6.690 410 4.890 2.796 7.610 1.600 16.050

VACON1000-ED-600-069+GAUL+LS60 600 7.170 440 5.250 2.796 7.610 1.600 16.650

VACON1000-ED-640-069+GAUL+LS60 640 7.640 469 5.600 2.796 9.610 1.400 18.050

VACON1000-ED-680-069+GAUL+LS60 680 8.120 498 5.950 2.796 9.610 1.400 19.050

di sovraccarico, 110%

(coppia variabile)

[A] S [kVA] IHD [A] S [kVA] A x L x P [mm] [kg]

I

L

Elevato grado

di sovraccarico, 150%

(coppia costante)

Dimensioni dell’armadio Peso

9.500

L’altezza, esclusa la ventola di raffreddamento, è di 2.328 mm

11Danfoss Drives · DKDD.PFP.909.A1.06

Opzioni

Opzioni Descrizione

Grado di protezione

+IP42 Grado di protezione IP42

Frequenza di ingresso

+LS50 Frequenza di ingresso 50 Hz

+LS60 Frequenza di ingresso 60 Hz

Opzioni I/O

+IAF1 I/O trasferimento sincrono (8DI/8DO)

+IBF2 Modulo di controllo avanzato

+ICF3 I/O controllo eccitatore

+IDF4 Modulo di controllo PID

+IEF5 Modulo di temperatura motore (8 canali)

Opzioni PLC I/O

+IAP1 Modulo PLC DI (16 DI)

+IBP2 Modulo PLC DIO (8DI/8DO)

+ICP3 Modulo PLC AIO (2AI/4AO)

+IDP4 Modulo di temperatura motore (8 canali)

Opzioni bus di campo

+S_E2 Modbus RTU

+S_E5 PROFIBUS DP-V0

+S_E6 CANopen

+S_E7 DeviceNet™

+S_EC EtherCAT

+S_EI Modbus TCP

+S_EL POWERLINK

+S_EN ControNet™

+S_EP PROFINET I/O

+S_EQ EtherNet/IP™

Interfaccia utente

+MHMI HMI 10"

Firmware del sistema

+F101 Motore asincrono

+F102 Motore sincrono (eccitatore esterno)

Bypass cella

+PPCB Bypass cella di alimentazione

Ridondanza cella*

+PPCR Ridondanza cella di potenza

Bypass armadio*

+PMBP Bypass motore manuale

+PABP Bypass motore automatico

+PSBP Trasferimento sincrono (1 solo motore)

+PSB2 Trasferimento sincrono di progetto

Dispositivi di ingresso*

+PSTC

Dispositivi di uscita*

+POCK Reattore per trasferimento sincrono

+PODU Filtro dU/dt per cavo <2.000 m

Avviamento quadro disponibile
per convertitori di frequenza >215 A

Opzioni Descrizione

Opzioni quadro

+QDFR Ridondanza ventola di raffreddamento

+QDEX Alimentazione esterna ventola di raffreddamento

+QSPD Dispositivo di protezione dalle sovracorrenti

(standard per UL, opzionale per varianti IEC)

+QT01 Alimentazione di controllo senza riscaldatore XFMR

+QT02 Alimentazione di controllo con riscaldatore XFMR

Componenti opzionali meccanici

+MHET Riscaldatore + termostato

+MHEH Riscaldatore + sensore di umidità

+MMKI Interblocco meccanico a chiave

(standard per UL, opzionale per varianti IEC)

Opzioni di tensione di ingresso*

+I023 Tensione di ingresso: 2.300 V

+I024 Tensione di ingresso: 2.400 V

+I030 Tensione di ingresso: 3.000 V

+I033 Tensione di ingresso: 3.300 V

+I040 Tensione di ingresso: 4.000 V

+I041 Tensione di ingresso: 4.160 V

+I042 Tensione di ingresso: 4.200 V

+I048 Tensione di ingresso: 4.800 V

+I050 Tensione di ingresso: 5.000 V

+I060 Tensione di ingresso: 6.000 V

+I063 Tensione di ingresso: 6.300 V

+I066 Tensione di ingresso: 6.600 V

+I069 Tensione di ingresso: 6.900 V

+I072 Tensione di ingresso: 7.200 V

+I084 Tensione di ingresso: 8.400 V

+I100 Tensione di ingresso: 10.000 V

+I110 Tensione di ingresso: 11.000 V

+I114 Tensione di ingresso: 11.400 V

+I120 Tensione di ingresso: 12.000 V

+I124 Tensione di ingresso: 12.400 V

+I132 Tensione di ingresso: 13.200 V

+I138 Tensione di ingresso: 13.800 V

Ambiente

+THAL Altitudine elevata, >2.000 m sopra il livello del mare

+T50C Funzionamento con temperatura ambiente 50 °C

Zona sismica

+SZ04 Zona 4

Test di accettazione in fabbrica

+QFAT FAT

+QFNO FAT senza carico

*Questa opzione potrebbe comportare la variazione delle dimensioni e del peso complessivi del prodotto.

DKDD.PFP.909.A1.06 © Copyright Danfoss Drives | 2021.04

EtherNet/IP™ e DeviceNet™ sono marchi registrati di ODVA, Inc.
