Danfoss VACON 100, vacon 100 flow, vacon 100 hvac Installation guide [el]

vacon 100

®

vacon 100 flow

vacon 100 hvac

®

®

ΡΥΘΜΙΣΤΕΣ ΣΤΡΟΦΩΝ

ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ

ΡΥΘΜΙΣΤΈΣ ΣΤΡΟΦΏΝ

ΕΠΙΤΟΊΧΙΑΣ ΤΟΠΟΘΈΤΗΣΗΣ

ΠΡΌΛΟΓΟΣ VACON · 3

ΠΡΌΛΟΓΟΣ

Κωδ. εγγράφου: DPD01731G
Ημερομηνία: 15.12.2015

ΣΧΕΤΙΚΆ ΜΕ ΑΥΤΌ ΤΟ ΕΓΧΕΙΡΊΔΙΟ

Τα πνευματικά δικαιώματα του παρόντος εγχειριδίου ανήκουν στην Vacon Plc. Με την
επιφύλαξη κάθε νόμιμου δικαιώματος.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

VACON · 4

TEL. [phone] · FAX [phone]

ΠΕΡΙΕΧΌΜΕΝΑ VACON · 5

ΠΕΡΙΕΧΌΜΕΝΑ

Πρόλογος

Σχετικά με αυτό το εγχειρίδιο 3

1 Εγκρίσεις 8
2 Ασφάλεια 10

2.1 Τα σύμβολα ασφαλείας που χρησιμοποιούνται στο εγχειρίδιο 10

2.2 Προειδοποίηση 10

2.3 Προσοχή 11

2.4 Γείωση και προστασία από σφάλμα γείωσης 12

2.5 Ηλεκτρομαγνητική συμβατότητα (ΗΜΣ) 13

2.6 Χρήση συσκευής RCD ή RCM 13

3 Παραλαβή του εξοπλισμού 15

3.1 Ετικέτα συσκευασίας 15

3.2 Κωδικός αναγνώρισης τύπου 16

3.3 Περιεχόμενα της συλλογής εξοπλισμού 16

3.4 Αφαίρεση της συσκευασίας και ανύψωση του ρυθμιστή στροφών AC 16

3.4.1 Βάρος ρυθμιστή στροφών AC 16

3.4.2 Ανύψωση των πλαισίων MR8 και MR9 17

3.5 Παρελκόμενα 18

3.5.1 Πλαίσιο MR4 19

3.5.2 Πλαίσιο MR5 20

3.5.3 Πλαίσιο MR6 21

3.5.4 Πλαίσιο MR7 22

3.5.5 Πλαίσιο MR8 22

3.5.6 Πλαίσιο MR9 23

3.6 Ετικέτα «τροποποίηση προϊόντος» 23

3.7 Διάθεση 23

4 Τοποθέτηση 24

4.1 Γενικές πληροφορίες για την τοποθέτηση 24

4.2 Διαστάσεις επιτοίχιας τοποθέτησης 24

4.2.1 Στερέωση του MR4 στον τοίχο 24

4.2.2 Στερέωση του MR5 στον τοίχο 25

4.2.3 Στερέωση του MR6 στον τοίχο 26

4.2.4 Στερέωση του MR7 στον τοίχο 27

4.2.5 Στερέωση του MR8, IP21 και IP54 στον τοίχο 28

4.2.6 Στερέωση του MR8, IP00 στον τοίχο 29

4.2.7 Στερέωση του MR9, IP21 και IP54 στον τοίχο 30

4.2.8 Στερέωση του MR9, IP00 στον τοίχο 31

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

VACON · 6 ΠΕΡΙΕΧΌΜΕΝΑ

4.3 Διαστάσεις επίτοιχης στερέωσης, Βόρειος Αμερική 32

4.3.1 Επίτοιχη στερέωση του MR4, Βόρειος Αμερική 32

4.3.2 Επίτοιχη τοποθέτηση του MR5, Βόρειος Αμερική 33

4.3.3 Επίτοιχη τοποθέτηση του MR6, Βόρειος Αμερική 34

4.3.4 Επίτοιχη τοποθέτηση του MR7, Βόρειος Αμερική 35

4.3.5 Επίτοιχη τοποθέτηση του MR8, Βόρειος Αμερική 36

4.3.6 Επίτοιχη τοποθέτηση του MR8, UL ανοικτού τύπου, Βόρειος Αμερική 37

4.3.7 Επίτοιχη τοποθέτηση του MR9, Βόρειος Αμερική 38

4.3.8 Επίτοιχη τοποθέτηση του MR9, UL ανοικτού τύπου, Βόρειος Αμερική 39

4.4 Διαστάσεις για τοποθέτηση φλάντζας 39

4.4.1 Στερέωση σε φλάντζα του MR4 43

4.4.2 Στερέωση σε φλάντζα του MR5 44

4.4.3 Στερέωση σε φλάντζα του MR6 45

4.4.4 Στερέωση σε φλάντζα του MR7 46

4.4.5 Στερέωση σε φλάντζα του MR8 47

4.4.6 Στερέωση σε φλάντζα του MR9 48

4.5 Διαστάσεις στερέωσης σε φλάντζα, Βόρειος Αμερική 49

4.5.1 Στερέωση σε φλάντζα του MR4, Βόρειος Αμερική 49

4.5.2 Στερέωση σε φλάντζα του MR5, Βόρειος Αμερική 50

4.5.3 Στερέωση σε φλάντζα του MR6, Βόρειος Αμερική 51

4.5.4 Στερέωση σε φλάντζα του MR7, Βόρειος Αμερική 52

4.5.5 Στερέωση σε φλάντζα του MR8, Βόρειος Αμερική 53

4.5.6 Στερέωση σε φλάντζα του MR9, Βόρειος Αμερική 54

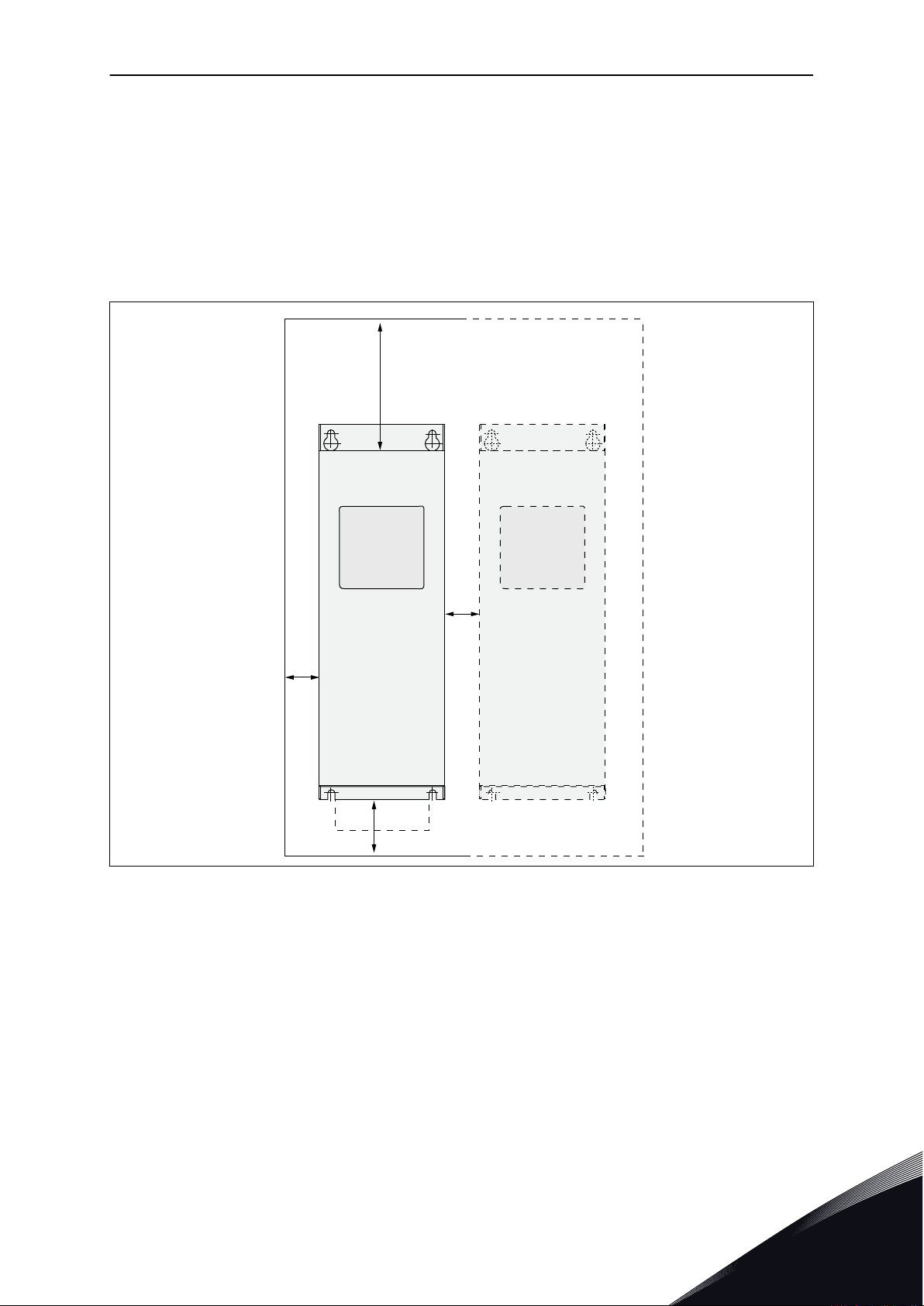

4.6 Ψύξη 55

5 Καλώδια ισχύος 58

5.1 Συνδέσεις καλωδίων 58

5.2 Πρότυπα UL για την καλωδίωση 59

5.3 Διαστασιολόγηση και επιλογή καλωδίων 60

5.3.1 Μεγέθη καλωδίων και ασφαλειών 60

5.3.2 Μεγέθη καλωδίων και ασφαλειών, Βόρειος Αμερική 64

5.4 Καλώδια αντιστάτη πέδης 69

5.5 Προετοιμασία για την εγκατάσταση των καλωδίων 70

5.6 Εγκατάσταση καλωδίου 71

5.6.1 Πλαίσια MR4 έως MR7 71

5.6.2 Πλαίσια MR8 έως MR9 77

5.7 Εγκατάσταση σε δίκτυο με γωνιακή γείωση 89

6 Μονάδα ελέγχου 90

6.1 Εξαρτήματα μονάδας ελέγχου 90

6.2 Καλωδίωση μονάδας ελέγχου 91

6.2.1 Επιλογή καλωδίων ελέγχου 91

6.2.2 Ακροδέκτες ελέγχου και μικροδιακόπτες DIP 92

6.3 Σύνδεση Fieldbus 96

6.3.1 Χρήση fieldbus διαμέσου καλωδίου Ethernet 97

6.3.2 Χρήση fieldbus διαμέσου καλωδίου RS485 100

6.4 Εγκατάσταση προαιρετικών πλακετών 104

6.4.1 Η διαδικασία εγκατάστασης 105

TEL. [phone] · FAX [phone]

ΠΕΡΙΕΧΌΜΕΝΑ VACON · 7

6.5 Τοποθέτηση μπαταρίας για το ρολόι πραγματικού χρόνου (RTC) 106

6.6 Φραγμοί γαλβανικής απομόνωσης 106

7 Θέση σε λειτουργία και πρόσθετες οδηγίες 108

7.1 Ασφάλεια θέσης σε λειτουργία 108

7.2 Θέση σε λειτουργία του ρυθμιστή στροφών 108

7.3 Λειτουργία του κινητήρα 109

7.3.1 Έλεγχοι πριν από την εκκίνηση του κινητήρα 109

7.4 Μέτρηση της μόνωσης του καλωδίου και του κινητήρα 109

7.5 Εγκατάσταση σε θαλάσσιο περιβάλλον 110

7.6 Εγκατάσταση σε σύστημα IT 110

7.6.1 Ο βραχυκυκλωτήρας EMC σε MR4, MR5 και MR6 110

7.6.2 Ο βραχυκυκλωτής HMΣ στο MR7 113

7.6.3 Ο βραχυκυκλωτής ΗΜΣ στο MR8 115

7.6.4 Ο βραχυκυκλωτής HMΣ στο MR9 116

7.7 Συντήρηση 117

8 Τεχνικά στοιχεία, Vacon® 100 119

8.1 Ονομαστικές τιμές ισχύος ρυθμιστή στροφών AC 119

8.1.1 Τάση τροφοδοσίας δικτύου 208-240 V 119

8.1.2 Τάση τροφοδοσίας δικτύου 380-500 V 121

8.1.3 Τάση τροφοδοσίας δικτύου 525-600 V 122

8.1.4 Τάση τροφοδοσίας δικτύου 525-690 V 123

8.1.5 Ικανότητα υπερφόρτωσης 123

8.1.6 Ονομαστικές τιμές αντιστάτη πέδης 124

8.2 Vacon® 100 - τεχνικά στοιχεία 129

9 Τεχνικά στοιχεία, Vacon® 100 FLOW 134

9.1 Ονομαστικές τιμές ισχύος ρυθμιστή στροφών AC 134

9.1.1 Τάση τροφοδοσίας δικτύου 208-240 V 134

9.1.2 Τάση τροφοδοσίας δικτύου 380-500 V 136

9.1.3 Τάση τροφοδοσίας δικτύου 525-600 V 137

9.1.4 Τάση τροφοδοσίας δικτύου 525-690 V 138

9.1.5 Ικανότητα υπερφόρτωσης 138

9.2 Vacon® 100 FLOW - τεχνικά στοιχεία 140

10 Τεχνικά στοιχεία, Vacon® 100 HVAC 145

10.1 Ονομαστικές τιμές ισχύος ρυθμιστή στροφών AC 145

10.1.1 Τάση τροφοδοσίας δικτύου 208-240 V 145

10.1.2 Τάση τροφοδοσίας δικτύου 380-500 V 147

10.1.3 Ικανότητα υπερφόρτωσης 148

10.2 Vacon® 100 HVAC - τεχνικά στοιχεία 149

11 Τεχνικά χαρακτηριστικά συνδέσεων ελέγχου 154

11.1 Τεχνικά χαρακτηριστικά συνδέσεων ελέγχου 154

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

VACON · 8 ΕΓΚΡΊΣΕΙΣ

1 ΕΓΚΡΊΣΕΙΣ

Ακολουθούν οι εγκρίσεις που έχουν δοθεί για αυτό το προϊόν Vacon.

Δήλωση συμμόρφωσης ΕΚ

1.
Η δήλωση συμμόρφωσης ΕΚ ακολουθεί στην επόμενη σελίδα.

•

Έγκριση UL

2.
Αριθμός αρχείου έγκρισης cULus E171278.

•

Έγκριση RCM

3.
Αριθμός έγκρισης RCM E2204.

•

1

TEL. [phone] · FAX [phone]

ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ ΕΚ
Εμείς

Όνομα κατασκευαστή: Vacon Oyj
Διεύθυνση κατασκευαστή: Ταχ. θυρίδα 25

Runsorintie 7
FIN-65381 Vaasa
Finland
δηλώνουμε με την παρούσα ότι το προϊόν

Όνομα προϊόντος: Ρυθμιστής στροφών Vacon 100 AC
Αναγνώριση Μοντέλου: Ρυθμιστές στροφών επιτοίχιας τοποθέτησης:

Vacon 0100 3L 0003 2...0310 2
Vacon 0100 3L 0003 4...0310 4
Vacon 0100 3L 0003 5...0310 5
Vacon 0100 3L 0004 6...0208 6
Vacon 0100 3L 0007 7...0208 7
Ρυθμιστές στροφών κατηγορίας IP00:
Vacon 0100 3L 0140 2...0310 2
Vacon 0100 3L 0140 5...1180 5
Vacon 0100 3L 0080 6...0820 6
Vacon 0100 3L 0080 7...0820 7
Μεταλλοεπενδεδυμένοι ρυθμιστές στροφών:
Vacon 0100 3L 0140 5...0590 5
Vacon 0100 3L 0080 7...0820 7
έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με τα παρακάτω πρότυπα:
Ασφάλεια: EN 61800-5-1: 2007
EN 60204-1: 2009 (ως συναφές)
ΗΜΣ: EN 61800-3: 2004 + A1: 2012
EN 61000-3-12
και συμμορφώνεται με τις συναφείς διατάξεις ασφαλείας της Οδηγίας χαμηλής

τάσης (2006/95/ΕΚ) και της Οδηγίας ΗΜΣ 2004/108/EΚ.
Εξασφαλίζεται από εσωτερικά μέτρα και ποιοτικό έλεγχο, ότι το προϊόν σε κάθε

περίπτωση συμμορφώνεται με όλες τις απαιτήσεις της τρέχουσας Οδηγίας και
των σχετικών προτύπων.

Vaasa, 31 Μαρτίου 2015
Vesa Laisi
Πρόεδρος
Το έτος επικόλλησης της σήμανσης CE: 2009

ΕΓΚΡΊΣΕΙΣ VACON · 9

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

1

VACON · 10 ΑΣΦΆΛΕΙΑ

2 ΑΣΦΆΛΕΙΑ

2.1 ΤΑ ΣΎΜΒΟΛΑ ΑΣΦΑΛΕΊΑΣ ΠΟΥ ΧΡΗΣΙΜΟΠΟΙΟΎΝΤΑΙ ΣΤΟ ΕΓΧΕΙΡΊΔΙΟ

Αυτό το εγχειρίδιο περιέχει προειδοποιήσεις και υποδείξεις προφύλαξης στις οποίες
αντιστοιχούν σύμβολα ασφαλείας. Οι προειδοποιήσεις και οι ενδείξεις προσοχής παρέχουν
σημαντικές πληροφορίες για τον τρόπο αποφυγής τραυματισμού και ζημιάς στον εξοπλισμό ή το
σύστημά σας.

Διαβάστε τις προειδοποιήσεις και τις ενδείξεις προσοχής και τηρήστε τις οδηγίες τους.

Πίνακας 1: Τα σύμβολα ασφαλείας

Το σύμβολο ασφαλείας Περιγραφή

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

ΘΕΡΜΗ ΕΠΙΦΑΝΕΙΑ!

2.2 ΠΡΟΕΙΔΟΠΟΊΗΣΗ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μην αγγίζετε τα εξαρτήματα της μονάδας ισχύος όταν ο ρυθμιστής στροφών είναι
συνδεδεμένος στο ρεύμα. Τα εξαρτήματα είναι ρευματοφόρα όταν ο ρυθμιστής
στροφών συνδέεται στο ρεύμα. Η επαφή με αυτή την τάση είναι πολύ επικίνδυνη.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μην αγγίζετε τους ακροδέκτες καλωδίων του κινητήρα U, V, W, τους ακροδέκτες της
αντίστασης του φρένου ή τους ακροδέκτες συνεχούς ρεύματος (DC) όταν ο ρυθμιστής
στροφών συνδέεται στο ρεύμα. Αυτοί οι ακροδέκτες είναι ρευματοφόροι όταν ο
ρυθμιστής στροφών συνδέεται στο ρεύμα, ακόμα και όταν ο κινητήρας δεν λειτουργεί.

ΠΡΟΣΟΧΗ!

2

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μην αγγίζετε τους ακροδέκτες ελέγχου. Ενδέχεται να διαρρέονται από επικίνδυνη
τάση ακόμα και όταν ο ρυθμιστής στροφών είναι αποσυνδεδεμένος από το ρεύμα.

TEL. [phone] · FAX [phone]

ΑΣΦΆΛΕΙΑ VACON · 11

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν από την εκτέλεση ηλεκτρολογικών εργασιών, βεβαιωθείτε ότι δεν υπάρχει τάση
στα εξαρτήματα του ρυθμιστή στροφών.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Για την εκτέλεση εργασιών στις συνδέσεις των ακροδεκτών του ρυθμιστή στροφών,
αποσυνδέστε το ρυθμιστή στροφών από το ρεύμα και βεβαιωθείτε ότι ο κινητήρας
έχει σταματήσει. Περιμένετε 5 λεπτά προτού ανοίξετε το κάλυμμα του ρυθμιστή
στροφών. Κατόπιν χρησιμοποιήστε βολτόμετρο για να βεβαιωθείτε ότι δεν υπάρχει
τάση. Οι συνδέσεις των ακροδεκτών και τα εξαρτήματα του ρυθμιστή στροφών
διαρρέονται από ρεύμα 5 λεπτά μετά την αποσύνδεση από το ρεύμα και τη διακοπή
λειτουργίας του κινητήρα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Προτού συνδέσετε το ρυθμιστή στροφών στο ρεύμα, βεβαιωθείτε ότι είναι κλειστό το
εμπρόσθιο κάλυμμα και το κάλυμμα καλωδίων του ρυθμιστή στροφών. Οι συνδέσεις
του ρυθμιστή στροφών AC είναι ρευματοφόρες όταν ο ρυθμιστής στροφών συνδέεται
στο ρεύμα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Αποσυνδέστε τον κινητήρα από το ρυθμιστή στροφών εάν υπάρχει κίνδυνος αιφνίδιας
εκκίνησης. Κατά την έναρξη παροχής ρεύματος ή σε διακοπή ρεύματος ή σε
επαναφορά μετά από βλάβη, ο κινητήρας ξεκινά αμέσως εάν το σήμα εκκίνησης είναι
ενεργό, εκτός αν έχει επιλεγεί παλμικός έλεγχος για το λογικό κύκλωμα Start/Stop.
Εάν αλλάξουν οι παράμετροι, οι εφαρμογές ή το λογισμικό, μπορεί να αλλάξουν και οι
λειτουργίες I/O (συμπεριλαμβανομένων των εισόδων εκκίνησης).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Να φοράτε προστατευτικά γάντια όταν εκτελείτε εργασίες τοποθέτησης, καλωδίωσης
ή συντήρησης. Ενδέχεται να κοπείτε από αιχμηρές ακμές που μπορεί να υπάρχουν στο
ρυθμιστή στροφών.

2.3 ΠΡΟΣΟΧΉ

ΠΡΟΣΟΧΗ!

Μην μετακινείτε το ρυθμιστή στροφών AC. Χρησιμοποιήστε σταθερή εγκατάσταση για
να αποφευχθεί ζημιά στο ρυθμιστή στροφών.

ΠΡΟΣΟΧΗ!

Μην εκτελείτε μετρήσεις όταν ο ρυθμιστής στροφών AC συνδέεται στο ρεύμα δικτύου.
Μπορεί να προκληθεί ζημιά στο ρυθμιστή στροφών.

ΠΡΟΣΟΧΗ!

Βεβαιωθείτε ότι η σύνδεση γείωσης προστασίας είναι ενισχυμένη. Αυτό είναι
υποχρεωτικό επειδή το ρεύμα επαφής των ρυθμιστών στροφών AC υπερβαίνει τα 3,5
mA AC (συμβουλευθείτε το EN 61800-5-1). Ανατρέξτε στο κεφάλαιο 2.4 Γείωση και
προστασία από σφάλμα γείωσης.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

2

VACON · 12 ΑΣΦΆΛΕΙΑ

ΠΡΟΣΟΧΗ!

Μην χρησιμοποιείτε ανταλλακτικά άλλα από του κατασκευαστή. Η χρήση άλλων
ανταλλακτικών μπορεί να προκαλέσει βλάβη στη ρυθμιστή στροφών.

ΠΡΟΣΟΧΗ!

Μην αγγίζετε τα εξαρτήματα των πλακετών. Ο στατικός ηλεκτρισμός μπορεί να
προκαλέσει βλάβη σε αυτά τα εξαρτήματα.

ΠΡΟΣΟΧΗ!

Βεβαιωθείτε ότι η στάθμη EMC του ρυθμιστή στροφών AC είναι η σωστή για το δίκτυο
σας. Ανατρέξτε στο κεφάλαιο 7.6 Εγκατάσταση σε σύστημα IT. Η εσφαλμένη στάθμη
EMC μπορεί να προκαλέσει βλάβη στο ρυθμιστή στροφών.

ΠΡΟΣΟΧΗ!

Αποφύγετε τις ραδιοπαρεμβολές. Ο ρυθμιστής στροφών AC μπορεί να προκαλέσει
ραδιοπαρεμβολές σε οικιακά περιβάλλοντα.

ΕΠΙΣΗΜΑΝΣΗ!

Εάν ενεργοποιήσετε τη λειτουργία αυτόματης επαναφοράς, ο κινητήρας ξεκινά
αυτόματα μετά από αυτόματη επαναφορά από βλάβη. Δείτε το Εγχειρίδιο εφαρμογών.

ΕΠΙΣΗΜΑΝΣΗ!

Εάν χρησιμοποιείτε τη ρυθμιστή στροφών AC ως τμήμα μηχανήματος, ο
κατασκευαστής του μηχανήματος θα πρέπει να παράσχει μια συσκευή αποσύνδεσης
από το ρεύμα (συμβουλευθείτε το EN 60204-1).

2.4 ΓΕΊΩΣΗ ΚΑΙ ΠΡΟΣΤΑΣΊΑ ΑΠΌ ΣΦΆΛΜΑ ΓΕΊΩΣΗΣ

ΠΡΟΣΟΧΗ!

Ο ρυθμιστής στροφών AC θα πρέπει πάντα να είναι γειωμένος με αγωγό γείωσης
συνδεδεμένο στον ακροδέκτη γείωσης που προσδιορίζεται με το σύμβολο . Η

αμέλεια χρήσης αγωγού γείωσης μπορεί να προκαλέσει βλάβη στο ρυθμιστή στροφών.

Το ρεύμα επαφής του ρυθμιστή στροφών υπερβαίνει τα 3,5 mA AC. Το πρότυπο EN 61800-5-1
αναφέρει ότι πρέπει να ισχύουν 1 ή περισσότερες από αυτές τις συνθήκες για το κύκλωμα
προστασίας.

Η σύνδεση θα πρέπει να είναι σταθερή.

Ο αγωγός γείωσης προστασίας θα πρέπει να έχει διατομή κατ' ελάχιστο 10 mm2 Cu ή 16

a)

mm2 Al. OR
Θα πρέπει να υπάρχει αυτόματη διάταξη αποσύνδεσης ρεύματος σε περίπτωση διακοπής

b)

του αγωγού γείωσης προστασίας. Ανατρέξτε στο κεφάλαιο 5 Καλώδια ισχύος. Ή
Θα πρέπει να υπάρχει ακροδέκτης για δεύτερο αγωγό γείωσης προστασίας με την ίδια

c)

διατομή όπως ο πρώτος αγωγός γείωσης προστασίας.

2

TEL. [phone] · FAX [phone]

ΑΣΦΆΛΕΙΑ VACON · 13

Πίνακας 2: Διατομή αγωγού γείωσης προστασίας

Διατομή των αγωγών φάσης (S) [mm2] Η ελάχιστη διατομή του εν λόγω αγωγού γείωσης

προστασίας [mm2]

S ≤ 16 S

16 < S ≤ 35 16

35 < S S/2

Οι τιμές του πίνακα ισχύουν μόνο εάν ο αγωγός γείωσης προστασίας είναι από το ίδιο μέταλλο
όπως οι αγωγοί των φάσεων. Εάν δεν συμβαίνει αυτό, η διατομή του αγωγού γείωσης
προστασίας θα πρέπει να προσδιοριστεί με τρόπο ώστε να επιτυγχάνεται ισοδύναμη
αγωγιμότητα με εκείνη που προκύπτει από την εφαρμογή αυτού του πίνακα.

Η διατομή του κάθε αγωγού γείωσης προστασίας ο οποίος δεν αποτελεί μέρος του καλωδίου
ρεύματος ή του περιβλήματος καλωδίου, θα πρέπει να είναι κατ' ελάχιστο:

2.5 mm2 εάν υπάρχει μηχανική προστασία και

•

4 mm2 εάν δεν υπάρχει μηχανική προστασία. Εάν έχετε εξοπλισμό συνδεδεμένο με

•

καλώδια, βεβαιωθείτε ότι ο αγωγός γείωσης προστασίας είναι ο τελευταίος αγωγός που θα
διακοπεί, εάν σπάσει ο μηχανισμός ανακούφισης τάσεων.

Τηρήστε τους τοπικούς κανονισμούς για το ελάχιστο μέγεθος του αγωγού γείωσης προστασίας.

ΕΠΙΣΗΜΑΝΣΗ!

Επειδή στον ρυθμιστή στροφών AC αναπτύσσονται μεγάλα χωρητικά ρεύματα, είναι
πιθανό να μην λειτουργήσουν σωστά οι διακόπτες προστασίας του ρεύματος
σφάλματος.

ΠΡΟΣΟΧΗ!

Μην εκτελείτε δοκιμές αντοχής τάσης στο ρυθμιστή στροφών AC. Οι δοκιμές αυτές
έχουν ήδη εκτελεστεί από τον κατασκευαστή. Η εκτέλεση δοκιμών αντοχής τάσης
μπορεί να προκαλέσει βλάβη στο ρυθμιστή στροφών.

2.5 ΗΛΕΚΤΡΟΜΑΓΝΗΤΙΚΉ ΣΥΜΒΑΤΌΤΗΤΑ (ΗΜΣ)

Ο ρυθμιστής στροφών θα πρέπει να συμμορφώνεται με το πρότυπο IEC 61000-3-12. Για τη
συμμόρφωση με αυτό, η ισχύς βραχυκυκλώματος SSC θα πρέπει να είναι κατ' ελάχιστο 120 R

SCE

στο σημείο διασύνδεσης μεταξύ του ρεύματος σας και του δημόσιου δικτύου. Φροντίστε να
συνδέσετε το ρυθμιστή στροφών και τον κινητήρα στο ρεύμα δικτύου με ισχύ βραχυκυκλώματος
SSC το οποίο είναι κατ' ελάχιστο 120 R

. Εάν είναι απαραίτητο, επικοινωνήστε με την εταιρεία

SCE

παροχής ρεύματος.

2.6 ΧΡΉΣΗ ΣΥΣΚΕΥΉΣ RCD Ή RCM

Ο ρυθμιστής στροφών μπορεί να προκαλέσει την εμφάνιση ρεύματος στον αγωγό γείωσης
προστασίας. Μπορείτε να χρησιμοποιήσετε συσκευή προστασίας απομένοντος ρεύματος (RCD)
ή συσκευή επιτήρησης με λειτουργία απομένοντος ρεύματος (RCM) για προστασία έναντι

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

2

VACON · 14 ΑΣΦΆΛΕΙΑ

άμεσης ή έμμεσης επαφής. Χρησιμοποιήστε συσκευή τύπου B RCD ή RCM στην πλευρά
ρεύματος δικτύου του ρυθμιστή στροφών.

2

TEL. [phone] · FAX [phone]

A B

C

H

I

D

F

G

E

ΠΑΡΑΛΑΒΉ ΤΟΥ ΕΞΟΠΛΙΣΜΟΎ VACON · 15

3 ΠΑΡΑΛΑΒΉ ΤΟΥ ΕΞΟΠΛΙΣΜΟΎ

Πριν από την αποστολή στον πελάτη ενός ρυθμιστή στροφών Vacon® AC, ο κατασκευαστής
πραγματοποιεί πολλές δοκιμές στο ρυθμιστή. Ωστόσο, μετά την αφαίρεση της συσκευασίας,
ελέγξτε το ρυθμιστή στροφών για ζημιές που πιθανόν προκλήθηκαν κατά τη μεταφορά.

Εάν ο ρυθμιστής στροφών έχει υποστεί βλάβη κατά τη μεταφορά, επικοινωνήστε με την εταιρεία
ασφάλισης εμπορευμάτων της μεταφορικής εταιρείας.

Για να εξασφαλίσετε ότι το περιεχόμενο αυτής της παράδοσης είναι σωστό και άρτιο,
συγκρίνετε τον προσδιορισμό τύπου του προϊόντος με τον κωδικό προσδιορισμού τύπου.
Ανατρέξτε στο Κεφάλαιο 3.2 Κωδικός αναγνώρισης τύπου.

3.1 ΕΤΙΚΈΤΑ ΣΥΣΚΕΥΑΣΊΑΣ

Σχ. 1: Η ετικέτα στη συσκευασία ενός ρυθμιστή στροφών AC Vacon

A. Ο κωδ. παρτίδας
B. Ο αριθμός παραγγελίας της Vacon
C. Ο κωδικός αναγνώρισης τύπου
D. Ο αριθμός σειράς
E. Η τάση τροφοδοσίας

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

F. Το ονομαστικό ρεύμα εξόδου
G. Η κλάση IP
H. Ο κωδικός εφαρμογής
I. Ο αριθμός παραγγελίας του πελάτη

3

VACON · 16 ΠΑΡΑΛΑΒΉ ΤΟΥ ΕΞΟΠΛΙΣΜΟΎ

3.2 ΚΩΔΙΚΌΣ ΑΝΑΓΝΏΡΙΣΗΣ ΤΎΠΟΥ

Ο κωδικός αναγνώρισης τύπου της Vacon αποτελείται από τυποποιημένους κωδικούς και
προαιρετικούς κωδικούς. Κάθε τμήμα του κωδικού αναγνώρισης τύπου συμφωνεί με τα
δεδομένα της παραγγελίας σας. Για παράδειγμα ο κωδικός μπορεί να έχει αυτή τη μορφή:

VACON0100-3L-0061-5+IP54
VACON0100-3L-0061-5-FLOW

Πίνακας 3: Η περιγραφή των εξαρτημάτων στον κωδικό αναγνώρισης τύπου

Κωδικός Περιγραφή

VACON Αυτό το τμήμα είναι ίδιο για όλα τα προϊόντα.

0100 Η σειρά προϊόντων: 0100 = Vacon 100

3L Είσοδος/λειτουργία: 3L = A τριφασική είσοδος

0061 Η ονομαστική τιμή του ρυθμιστή στροφών σε αμπέρ. Για παράδειγμα, 0061 = 61 A

5 Η τάση τροφοδοσίας:

2 = 208-240 V
5 = 380-500 V
6 = 525-600 V
7 = 525-690 V

FLOW Ο ρυθμιστής στροφών AC Vacon 100 FLOW

+IP54 Οι προαιρετικοί κωδικοί. Υπάρχουν πολλοί προαιρετικού κωδικοί, για παράδειγμα

+IP54 (ένας ρυθμιστής στροφών AC με την κλάση προστασίας IP54)

3.3 ΠΕΡΙΕΧΌΜΕΝΑ ΤΗΣ ΣΥΛΛΟΓΉΣ ΕΞΟΠΛΙΣΜΟΎ

Τα περιεχόμενα της συλλογής εξοπλισμού, MR4-MR9

Ο επίτοιχος ρυθμιστής στροφών με ενσωματωμένη μονάδα ελέγχου

•

Μια σακούλα με παρελκόμενα

•

Σύντομος οδηγός, Οδηγίες ασφαλείας και τα εγχειρίδια για τα προαιρετικά στοιχεία που

•

έχετε παραγγείλει
Εγχειρίδιο εγκατάστασης και Εγχειρίδιο εφαρμογής, αν τα έχετε παραγγείλει

•

3.4 ΑΦΑΊΡΕΣΗ ΤΗΣ ΣΥΣΚΕΥΑΣΊΑΣ ΚΑΙ ΑΝΎΨΩΣΗ ΤΟΥ ΡΥΘΜΙΣΤΉ ΣΤΡΟΦΏΝ AC

3.4.1 ΒΆΡΟΣ ΡΥΘΜΙΣΤΉ ΣΤΡΟΦΏΝ AC

Τα βάρη των ρυθμιστών στροφών AC διαφέρουν πολύ για το κάθε επιμέρους πλαίσιο. Ενδέχεται
να χρειαστεί να χρησιμοποιήσετε ανυψωτική συσκευή για να μετακινήσετε το ρυθμιστή στροφών
από τη συσκευασία του.

3

TEL. [phone] · FAX [phone]

ΠΑΡΑΛΑΒΉ ΤΟΥ ΕΞΟΠΛΙΣΜΟΎ VACON · 17

Πίνακας 4: Τα βάρη των επιμέρους πλαισίων

Πλαίσιο Βάρος, IP21/IP54

[kg]

MR4 6.0 13.2

MR5 10.0 22.0

MR6 20.0 44.1

MR7 37.5 82.7

MR8 66.0 62.0 145.5 136.7

MR9 119.5 103.5 263.5 228.2

Βάρος, IP00 [kg] Βάρος, UL τύπος 1 /

τύπος 12 [lb.]

Βάρος, UL ανοικτός
τύπος [lb.]

3.4.2 ΑΝΎΨΩΣΗ ΤΩΝ ΠΛΑΙΣΊΩΝ MR8 ΚΑΙ MR9

1 Αφαιρέστε το ρυθμιστή στροφών από την παλέτα

στην οποία ήταν βιδωμένος.

2 Χρησιμοποιήστε ανυψωτική διάταξη με επαρκή

αντοχή για το βάρος του ρυθμιστή στροφών.

3 Τοποθετήστε τους κρίκους ανύψωσης συμμετρικά σε

2 οπές κατ' ελάχιστο.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

3

≤45°

VACON · 18 ΠΑΡΑΛΑΒΉ ΤΟΥ ΕΞΟΠΛΙΣΜΟΎ

4 Η μέγιστη γωνία ανύψωσης είναι 45 μοίρες.

3.5 ΠΑΡΕΛΚΌΜΕΝΑ

Μετά το άνοιγμα της συσκευασίας και την εξαγωγή του ρυθμιστή στροφών με ανύψωση,
βεβαιωθείτε ότι έχετε λάβει όλα τα παρελκόμενα. Το περιεχόμενο της σακούλας παρελκόμενων
διαφέρει ανάλυση το πλαίσιο και την κλάση προστασίας.

3

TEL. [phone] · FAX [phone]

ΠΑΡΑΛΑΒΉ ΤΟΥ ΕΞΟΠΛΙΣΜΟΎ VACON · 19

3.5.1 ΠΛΑΊΣΙΟ MR4

Πίνακας 5: Το περιεχόμενο της σακούλας παρελκόμενων

Στοιχείο Ποσότητα Περιγραφή

Βίδα M4x16 11 Βίδες για τους σφιγκτήρες γείωσης για τη

θωράκιση του καλωδίου (6), τους σφιγκτήρες
γείωσης του καλωδίου ελέγχου (3) και τους
σφιγκτήρες γείωσης του αγωγού γείωσης (2)

Βίδα M4x8 1 Βίδα προαιρετικής γείωσης

Βίδα M5x12 1 Βίδα εξωτερικής γείωσης ρυθμιστή στροφών

Σφιγκτήρας γείωσης του καλωδίου ελέγχου 3 Γείωση καλωδίου ελέγχου

Σφιγκτήρας γείωσης θωράκισης καλωδίου,
μέγεθος M25

Σφιγκτήρας γείωσης του αγωγού γείωσης 2 Γείωση καλωδίου ρεύματος

Ετικέτα «τροποποίηση προϊόντος» 1 Δεδομένα σχετικά με τυχόν αλλαγές

IP21: Ροδέλα καλωδίου 3 Στεγανοποίηση για τα καλώδια

IP54: Ροδέλα καλωδίου 6 Στεγανοποίηση για τα καλώδια

3 Σύσφιγξη των καλωδίων ρεύματος

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

3

VACON · 20 ΠΑΡΑΛΑΒΉ ΤΟΥ ΕΞΟΠΛΙΣΜΟΎ

3.5.2 ΠΛΑΊΣΙΟ MR5

Πίνακας 6: Το περιεχόμενο της σακούλας παρελκόμενων

Στοιχείο Ποσότητα Περιγραφή

Βίδα M4x16 13 Βίδες για τους σφιγκτήρες γείωσης για τη

θωράκιση του καλωδίου (6), τους σφιγκτήρες
γείωσης του καλωδίου ελέγχου (3) και τους
σφιγκτήρες γείωσης του αγωγού γείωσης (4)

Βίδα M4x8 1 Βίδα προαιρετικής γείωσης

Βίδα M5x12 1 Βίδα εξωτερικής γείωσης ρυθμιστή στροφών

Σφιγκτήρας γείωσης του καλωδίου ελέγχου 3 Γείωση καλωδίου ελέγχου

Σφιγκτήρας γείωσης θωράκισης καλωδίου,
μέγεθος M25

Σφιγκτήρας γείωσης θωράκισης καλωδίου,
μέγεθος M32

Σφιγκτήρας γείωσης του αγωγού γείωσης 2 Γείωση καλωδίου ρεύματος

Ετικέτα «τροποποίηση προϊόντος» 1 Δεδομένα σχετικά με τυχόν αλλαγές

IP21: Ροδέλα καλωδίου, διάμετρος οπής 25,3
mm

IP54: Ροδέλα καλωδίου, διάμετρος οπής 25,3
mm

Ροδέλα καλωδίου, διάμετρος οπής 33,0 mm 2 Στεγανοποίηση για τα καλώδια

1 Σύσφιγξη του καλωδίου του φρένου

2 Σύσφιγξη των καλωδίων ρεύματος

1 Στεγανοποίηση για τα καλώδια

4 Στεγανοποίηση για τα καλώδια

3

TEL. [phone] · FAX [phone]

ΠΑΡΑΛΑΒΉ ΤΟΥ ΕΞΟΠΛΙΣΜΟΎ VACON · 21

3.5.3 ΠΛΑΊΣΙΟ MR6

Πίνακας 7: Το περιεχόμενο της σακούλας παρελκόμενων

Στοιχείο Ποσότητα Περιγραφή

Βίδα M4x20 10 Βίδες για τους σφιγκτήρες γείωσης για τη

θωράκιση του καλωδίου (6), και για τους
σφιγκτήρες γείωσης του αγωγού γείωσης (4)

Βίδα M4x16 3 Βίδες για τους σφιγκτήρες του καλωδίου

ελέγχου

Βίδα M4x8 1 Βίδα προαιρετικής γείωσης

Βίδα M5x12 1 Βίδα εξωτερικής γείωσης ρυθμιστή στροφών

Σφιγκτήρας γείωσης του καλωδίου ελέγχου 3 Γείωση καλωδίου ελέγχου

Σφιγκτήρας γείωσης θωράκισης καλωδίου,
μέγεθος M32

Σφιγκτήρας γείωσης θωράκισης καλωδίου,
μέγεθος M40

Σφιγκτήρας γείωσης του αγωγού γείωσης 2 Γείωση καλωδίου ρεύματος

Ετικέτα «τροποποίηση προϊόντος» 1 Δεδομένα σχετικά με τυχόν αλλαγές

Ροδέλα καλωδίου, διάμετρος οπής 33,0 mm 1 Στεγανοποίηση για τα καλώδια

Ροδέλα καλωδίου, διάμετρος οπής 40,3 mm 2 Στεγανοποίηση για τα καλώδια

IP54: Ροδέλα καλωδίου, διάμετρος οπής 25,3
mm

1 Σύσφιγξη του καλωδίου της αντίστασης φρέ-

νου

2 Σύσφιγξη των καλωδίων ρεύματος

3 Στεγανοποίηση για τα καλώδια

ΕΠΙΣΗΜΑΝΣΗ!

Τα προγράμματα λογισμικό Vacon® 100 FLOW και HVAC δεν διαθέτουν τις
λειτουργίες δυναμικής πέδησης ή αντίστασης φρένου.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

3

VACON · 22 ΠΑΡΑΛΑΒΉ ΤΟΥ ΕΞΟΠΛΙΣΜΟΎ

3.5.4 ΠΛΑΊΣΙΟ MR7

Πίνακας 8: Το περιεχόμενο της σακούλας παρελκόμενων

Στοιχείο Ποσότητα Περιγραφή

Παξιμάδι με εγκοπές M6x30 6 Παξιμάδια για τους σφιγκτήρες γείωσης για τη

θωράκιση του καλωδίου

Βίδα M4x16 3 Βίδες για τους σφιγκτήρες γείωσης του καλω-

δίου ελέγχου

Βίδα M6x12 1 Βίδα εξωτερικής γείωσης ρυθμιστή στροφών

Σφιγκτήρας γείωσης του καλωδίου ελέγχου 3 Γείωση καλωδίου ελέγχου

Σφιγκτήρας γείωσης θωράκισης καλωδίου,
μέγεθος M25

Σφιγκτήρας γείωσης του αγωγού γείωσης 2 Γείωση καλωδίου ρεύματος

Ετικέτα «τροποποίηση προϊόντος» 1 Δεδομένα σχετικά με τυχόν αλλαγές

IP21: Ροδέλα καλωδίου 3 Στεγανοποίηση για τα καλώδια

IP54: Ροδέλα καλωδίου 3 Στεγανοποίηση για τα καλώδια

3 Σύσφιγξη των καλωδίων ρεύματος

3.5.5 ΠΛΑΊΣΙΟ MR8

Πίνακας 9: Το περιεχόμενο της σακούλας παρελκόμενων

Στοιχείο Ποσότητα Περιγραφή

Βίδα M4x16 3 Βίδες για τους σφιγκτήρες γείωσης του καλω-

δίου ελέγχου

Σφιγκτήρας γείωσης του καλωδίου ελέγχου 3 Γείωση καλωδίου ελέγχου

Σφιγκτήρας γείωσης θωράκισης καλωδίου KP40 3 Σύσφιγξη των καλωδίων ρεύματος

Μονωτήρας καλωδίου 11 Για να αποφευχθεί η επαφή ανάμεσα στα

καλώδια

Ροδέλα καλωδίου, διάμετρος οπής 25,3 mm 4 Στεγανοποίηση για τα καλώδια

IP00: Κάλυμμα προστασίας έναντι επαφής 1 Για να αποφευχθεί η επαφή με τα ρευματο-

φόρα μέρη

IP00: Βίδα M4x8 2 Για την συναρμογή του καλύμματος προστα-

σίας αφής

3

TEL. [phone] · FAX [phone]

Product modified

Date:

Date:

Date:

ΠΑΡΑΛΑΒΉ ΤΟΥ ΕΞΟΠΛΙΣΜΟΎ VACON · 23

3.5.6 ΠΛΑΊΣΙΟ MR9

Πίνακας 10: Το περιεχόμενο της σακούλας παρελκόμενων

Στοιχείο Ποσότητα Περιγραφή

Βίδα M4x16 3 Βίδες για τους σφιγκτήρες γείωσης του καλω-

δίου ελέγχου

Σφιγκτήρας γείωσης του καλωδίου ελέγχου 3 Γείωση καλωδίου ελέγχου

Σφιγκτήρας γείωσης θωράκισης καλωδίου KP40 5 Σύσφιγξη των καλωδίων ρεύματος

Μονωτήρας καλωδίου 10 Για να αποφευχθεί η επαφή ανάμεσα στα

καλώδια

Ροδέλα καλωδίου, διάμετρος οπής 25,3 mm 4 Στεγανοποίηση για τα καλώδια

IP00: Κάλυμμα προστασίας έναντι επαφής 1 Για να αποφευχθεί η επαφή με τα ρευματο-

φόρα μέρη

IP00: Βίδα M4x8 2 Για την συναρμογή του καλύμματος προστα-

σίας αφής

3.6 ΕΤΙΚΈΤΑ «ΤΡΟΠΟΠΟΊΗΣΗ ΠΡΟΪΌΝΤΟΣ»

Στη σακούλα παρελκόμενων υπάρχει επίσης μια ετικέτα «τροποποίηση προϊόντος». Η
λειτουργία της ετικέτας είναι για την ενημέρωση του προσωπικού συντήρησης σχετικά με τις
αλλαγές που έχουν γίνει στο ρυθμιστή στροφών AC. Προσαρτήστε την ετικέτα στο πλάι του
ρυθμιστή στροφών AC ώστε να γνωρίζετε που θα τον βρείτε. Εάν έχετε κάνει αλλαγές στο
ρυθμιστή στροφών AC, καταγράψτε τις αλλαγές στην ετικέτα.

3.7 ΔΙΆΘΕΣΗ

Όταν ο ρυθμιστής στροφών φτάσει στο τέλος της ωφέλιμης διάρκειας ζωής του, μην τον
πετάτε μαζί με τα οικιακά απορρίμματα. Μπορείτε να ανακυκλώσετε τα κυριότερα εξαρτή­ματα του ρυθμιστή στροφών. Θα πρέπει να αποσυναρμολογήσετε κάποια εξαρτήματα προ­τού να είναι δυνατή η αφαίρεση των επιμέρους υλικών. Ανακυκλώστε τα ηλεκτρικά και
ηλεκτρονικά εξαρτήματα ως απόβλητα.
Για να βεβαιωθείτε ότι έχει γίνει σωστά η ανακύκλωση των αποβλήτων, στείλτε τα σε κέν­τρο ανακύκλωσης. Μπορείτε επίσης να επιστρέψετε τα απόβλητα στον κατασκευαστή.
Τηρήστε τους ισχύοντες, τοπικούς και λοιπούς κανονισμούς.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

3

Ø25

Ø25

Ø7

Ø13

IP21

IP54

112

147

128
100

313

100

328

190

151

112

VACON · 24 ΤΟΠΟΘΈΤΗΣΗ

4 ΤΟΠΟΘΈΤΗΣΗ

4.1 ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ ΓΙΑ ΤΗΝ ΤΟΠΟΘΈΤΗΣΗ

Τοποθετήστε το ρυθμιστή στροφών AC σε κατακόρυφη επίτοιχη θέση. Εάν τοποθετήσετε το
ρυθμιστή στροφών σε οριζόντια θέση, είναι δυνατό κάποιες λειτουργίες με τις ονομαστικές
τιμές που υπάρχουν στο κεφάλαιο 8 Τεχνικά στοιχεία, Vacon® 100 ή 9 Τεχνικά στοιχεία, Vacon®
100 FLOW να μην είναι διαθέσιμες.

Εγκαταστήστε το ρυθμιστή στροφών AC με τις βίδες και τα άλλα εξαρτήματα που παραλάβατε
κατά την παράδοση.

4.2 ΔΙΑΣΤΆΣΕΙΣ ΕΠΙΤΟΊΧΙΑΣ ΤΟΠΟΘΈΤΗΣΗΣ

4.2.1 ΣΤΕΡΈΩΣΗ ΤΟΥ MR4 ΣΤΟΝ ΤΟΊΧΟ

Σχ. 2: Οι διαστάσεις του ρυθμιστή στροφών AC, MR4 [mm]

4

TEL. [phone] · FAX [phone]

Ø7

Ø33 Ø25

Ø25

Ø33

A

A

214

144

115

Ø7

Ø14

Ø7

100*

419

406

115

100*

IP21

39

37.5

130

134

130

134

IP54

ΤΟΠΟΘΈΤΗΣΗ VACON · 25

4.2.2 ΣΤΕΡΈΩΣΗ ΤΟΥ MR5 ΣΤΟΝ ΤΟΊΧΟ

Σχ. 3: Οι διαστάσεις του ρυθμιστή στροφών AC, MR5 [mm]

A. Χρησιμοποιήστε αυτές τις οπές

στερέωσης κατά την αντικατάσταση του
ρυθμιστή στροφών AC Vacon® NX AC με
ρυθμιστή στροφών Vacon® 100, Vacon

®

100 FLOW ή Vacon® 100 HVAC AC.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

195
148

Ø15.5

Ø9

557

541

Ø9

148

229

148

151

IP21

IP54

42 43.7

148

151

Ø40 Ø33 Ø40

Ø25

VACON · 26 ΤΟΠΟΘΈΤΗΣΗ

4.2.3 ΣΤΕΡΈΩΣΗ ΤΟΥ MR6 ΣΤΟΝ ΤΟΊΧΟ

Σχ. 4: Οι διαστάσεις του ρυθμιστή στροφών AC, MR6 [mm]

4

TEL. [phone] · FAX [phone]

259

Ø20

660

645

237
190

IP21

IP54

160

211

160

217

Ø9

Ø16

Ø51

Ø25

Ø50

ΤΟΠΟΘΈΤΗΣΗ VACON · 27

4.2.4 ΣΤΕΡΈΩΣΗ ΤΟΥ MR7 ΣΤΟΝ ΤΟΊΧΟ

Σχ. 5: Οι διαστάσεις του ρυθμιστή στροφών AC, MR7 [mm]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

9

3 x 38

114

117

188

62.5

164

290

343

216

663

996

22

262

235

217

Ø25

Ø60

Ø11

Ø22

Ø9

Ø9

VACON · 28 ΤΟΠΟΘΈΤΗΣΗ

4.2.5 ΣΤΕΡΈΩΣΗ ΤΟΥ MR8, IP21 ΚΑΙ IP54 ΣΤΟΝ ΤΟΊΧΟ

Σχ. 6: Οι διαστάσεις του ρυθμιστή στροφών AC, MR8, IP21 και IP54 [mm]

4

TEL. [phone] · FAX [phone]

9.3

290

186.5

255

217

794

683

663

18

171.5

343

215.7

10.8

15.1

Ø9

Ø9

Ø22

Ø11

A

ΤΟΠΟΘΈΤΗΣΗ VACON · 29

4.2.6 ΣΤΕΡΈΩΣΗ ΤΟΥ MR8, IP00 ΣΤΟΝ ΤΟΊΧΟ

Σχ. 7: Οι διαστάσεις του ρυθμιστή στροφών AC, MR8, IP00 [mm]

A. Ένα προαιρετικό κάλυμμα κύριου

ακροδέκτη για την εγκατάσταση σε
ερμάριο

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

Ø25

Ø59

Ø22

84

3 x 42

126

318

166

77

4 x 81.5

326

1122
1150

Ø9

14

480

400

355

365

292

284

27,5

360

810

360

M8 GND

Ø9

Ø9Ø9

VACON · 30 ΤΟΠΟΘΈΤΗΣΗ

4.2.7 ΣΤΕΡΈΩΣΗ ΤΟΥ MR9, IP21 ΚΑΙ IP54 ΣΤΟΝ ΤΟΊΧΟ

Σχ. 8: Οι διαστάσεις του ρυθμιστή στροφών AC, MR9, IP21 και IP54 [mm]

4

TEL. [phone] · FAX [phone]

130

810

840.5

16.5

65

50

360

8 x 42

72

M8

GND

318

3 X 42

84.5

14

Ø9

Ø22

400

480

355

365

Ø9

M8

A

Ø25

126

336

ΤΟΠΟΘΈΤΗΣΗ VACON · 31

4.2.8 ΣΤΕΡΈΩΣΗ ΤΟΥ MR9, IP00 ΣΤΟΝ ΤΟΊΧΟ

Σχ. 9: Οι διαστάσεις του ρυθμιστή στροφών AC, MR9, IP00 [mm]

A. Ένα προαιρετικό κάλυμμα κύριου

ακροδέκτη για την εγκατάσταση σε
ερμάριο

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

Ø0.98

Ø0.98

Ø0.28

Ø0.51

UL Type 1

UL Type 12

4.41

5.79

5.04

3.94

12.32

3.94

12.91

7.48

5.94

4.41

VACON · 32 ΤΟΠΟΘΈΤΗΣΗ

4.3 ΔΙΑΣΤΆΣΕΙΣ ΕΠΊΤΟΙΧΗΣ ΣΤΕΡΈΩΣΗΣ, ΒΌΡΕΙΟΣ ΑΜΕΡΙΚΉ

4.3.1 ΕΠΊΤΟΙΧΗ ΣΤΕΡΈΩΣΗ ΤΟΥ MR4, ΒΌΡΕΙΟΣ ΑΜΕΡΙΚΉ

Σχ. 10: Οι διαστάσεις του ρυθμιστή στροφών AC, MR4 [in]

4

TEL. [phone] · FAX [phone]

Ø0.28

Ø1.30 Ø0.98

Ø0.98

Ø1.30

A

A

8.43

5.67

4.53

Ø0.28

Ø0.55

Ø0.28

3.94*

16.50

15.98

4.53

3.94*

UL Type 1

1.54

1.48

5.12

5.28

5.12

5.28

UL Type 12

ΤΟΠΟΘΈΤΗΣΗ VACON · 33

4.3.2 ΕΠΊΤΟΙΧΗ ΤΟΠΟΘΈΤΗΣΗ ΤΟΥ MR5, ΒΌΡΕΙΟΣ ΑΜΕΡΙΚΉ

Σχ. 11: Οι διαστάσεις του ρυθμιστή στροφών AC, MR5 [in]

A. Χρησιμοποιήστε αυτές τις οπές

στερέωσης κατά την αντικατάσταση του
ρυθμιστή στροφών AC Vacon® NX AC με
ρυθμιστή στροφών Vacon® 100, Vacon

®

100 FLOW ή Vacon® 100 HVAC AC.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

7.68

5.83

Ø0.61

Ø0.35

21.93

21.30

Ø0.35

5.83

9.02

5.83

5.94

UL Type 1

UL Type 12

1.65 1.72

5.83

5.94

Ø1.57 Ø1.30 Ø1.57

Ø0.98

VACON · 34 ΤΟΠΟΘΈΤΗΣΗ

4.3.3 ΕΠΊΤΟΙΧΗ ΤΟΠΟΘΈΤΗΣΗ ΤΟΥ MR6, ΒΌΡΕΙΟΣ ΑΜΕΡΙΚΉ

Σχ. 12: Οι διαστάσεις του ρυθμιστή στροφών AC, MR6 [in]

4

TEL. [phone] · FAX [phone]

10.20

Ø0.79

25.98

25.39

9.33

7.48

UL Type 1

UL Type 12

6.30

8.31

6.30

8.54

Ø0.35

Ø0.63

Ø2.01

Ø0.98

Ø1.97

ΤΟΠΟΘΈΤΗΣΗ VACON · 35

4.3.4 ΕΠΊΤΟΙΧΗ ΤΟΠΟΘΈΤΗΣΗ ΤΟΥ MR7, ΒΌΡΕΙΟΣ ΑΜΕΡΙΚΉ

Σχ. 13: Οι διαστάσεις του ρυθμιστή στροφών AC, MR7 [in]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

3 x 1.50

4.49

4.61

7.40

2.46

6.46

11.42

13.50

8.50

26.10

39.21

0.87

10.31

9.25

8.54

Ø0.98

Ø2.36

Ø0.43

Ø0.87

Ø0.35

Ø0.35

0.35

VACON · 36 ΤΟΠΟΘΈΤΗΣΗ

4.3.5 ΕΠΊΤΟΙΧΗ ΤΟΠΟΘΈΤΗΣΗ ΤΟΥ MR8, ΒΌΡΕΙΟΣ ΑΜΕΡΙΚΉ

Σχ. 14: Οι διαστάσεις του ρυθμιστή στροφών AC, MR8 [in]

4

TEL. [phone] · FAX [phone]

0.37

11.42

7.34

10.04

8.54

31.26

26.89

26.10

0.71

6.75

13.50

8.49

0.43

0.59

Ø0.35

Ø0.35

Ø0.87

Ø0.43

A

ΤΟΠΟΘΈΤΗΣΗ VACON · 37

4.3.6 ΕΠΊΤΟΙΧΗ ΤΟΠΟΘΈΤΗΣΗ ΤΟΥ MR8, UL ΑΝΟΙΚΤΟΎ ΤΎΠΟΥ, ΒΌΡΕΙΟΣ ΑΜΕΡΙΚΉ

Σχ. 15: Οι διαστάσεις του ρυθμιστή στροφών AC, MR8, UL ανοικτού τύπου [in]

A. Ένα προαιρετικό κάλυμμα κύριου

ακροδέκτη για την εγκατάσταση σε
ερμάριο

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

Ø0.98

Ø2.32

Ø0.87

3.31

3 x 1.65

4.96

12.52

6.54

3.03

4 x 3.21

12.84

44.17

45.28

Ø0.35

0.55

18.90

15.75

13.98

14.37

11.50

11.18

1.08

14.17

31.89

14.17

M8 GND

Ø0.35

Ø0.35

Ø0.35

VACON · 38 ΤΟΠΟΘΈΤΗΣΗ

4.3.7 ΕΠΊΤΟΙΧΗ ΤΟΠΟΘΈΤΗΣΗ ΤΟΥ MR9, ΒΌΡΕΙΟΣ ΑΜΕΡΙΚΉ

Σχ. 16: Οι διαστάσεις του ρυθμιστή στροφών AC, MR9 [in]

4

TEL. [phone] · FAX [phone]

5.12

31.89

33.09

0.65

2.56

1.97

14.17

8 x 1.65

2.83

M8

GND

12.52

3 X 1.65

3.33

0.55

Ø0.35

Ø0.87

15.75

18.90

13.98

14.37

Ø0.35

M8

A

Ø0.98

4.96

13.23

ΤΟΠΟΘΈΤΗΣΗ VACON · 39

4.3.8 ΕΠΊΤΟΙΧΗ ΤΟΠΟΘΈΤΗΣΗ ΤΟΥ MR9, UL ΑΝΟΙΚΤΟΎ ΤΎΠΟΥ, ΒΌΡΕΙΟΣ ΑΜΕΡΙΚΉ

Σχ. 17: Οι διαστάσεις του ρυθμιστή στροφών AC, MR9, UL ανοικτού τύπου [in]

A. Ένα προαιρετικό κάλυμμα κύριου

ακροδέκτη για την εγκατάσταση σε
ερμάριο

4.4 ΔΙΑΣΤΆΣΕΙΣ ΓΙΑ ΤΟΠΟΘΈΤΗΣΗ ΦΛΆΝΤΖΑΣ

Επίσης μπορείτε να τοποθετήσετε το ρυθμιστή στροφών AC επιτοίχια στο ερμάριο με επιλογή
τοποθέτησης φλάντζας.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

A

B

D

A

C

E

VACON · 40 ΤΟΠΟΘΈΤΗΣΗ

ΕΠΙΣΗΜΑΝΣΗ!

Οι κλάσεις προστασίας διαφέρουν στα επιμέρους τμήματα του ρυθμιστή στροφών.

Σχ. 18: Παράδειγμα τοποθέτησης σε φλάντζα (κατηγορία μεγέθους MR9)

A. Ο τοίχος του ερμαρίου ή άλλης

επιφάνειας

B. Το εμπρόσθιο

C. Το οπίσθιο
D. IP00 / UL ανοικτού τύπου
E. IP54 / UL τύπου 12

4

TEL. [phone] · FAX [phone]

G

F

A E

B

D

C

H

ΤΟΠΟΘΈΤΗΣΗ VACON · 41

Σχ. 19: Οι διαστάσεις του ανοίγματος και του περιγράμματος του ρυθμιστή στροφών με τη φλάντζα

A. Το ύψος του ανοίγματος για την

τοποθέτηση φλάντζας

B. Το πλάτος του ανοίγματος

F. Το περίγραμμα του ανοίγματος
G. Το περίγραμμα του ρυθμιστή στροφών

H. Το επάνω μέρος του ρυθμιστή στροφών
C. Το ύψος του ρυθμιστή στροφών
D. Το πλάτος του ρυθμιστή στροφών
E. Η απόσταση ανάμεσα στο πυθμένα του

ρυθμιστή στροφών και τον πυθμένα του
ανοίγματος

Πίνακας 11: Οι διαστάσεις του ρυθμιστή στροφών, κατηγορίες μεγέθους MR4 μέχρι MR9

Κατηγορία μεγέθους C [mm] D [mm] C [in] D [in]

MR4 357 152 14.1 6.0

MR5 454 169 17.9 6.7

MR6 580 220 22.8 8.7

MR7 680 286 26.8 11.3

MR8 898 359 35.4 14.1

MR9 1060 550 41.7 21.7

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

D

A

VACON · 42 ΤΟΠΟΘΈΤΗΣΗ

Πίνακας 12: Οι διαστάσεις του ανοίγματος για την τοποθέτηση φλάντζας, κατηγορίες μεγέθους MR4
έως MR9

Κατηγορία
μεγέθους

MR4 315 137 24 12.4 5.4 0.9

MR5 408 152 23 16.1 6.0 0.9

MR6 541 203 23 21.3 8.0 0.9

MR7 655 240 13 25.8 9.4 0.5

MR8 859 298 18 33.8 11.7 0.7

MR9 975 485 54 38.4 19.1 2.1

A [mm] B [mm] E [mm] A [in] B [in] E [in]

Σχ. 20: Στεγανοποίηση του ανοίγματος για MR8 και MR9

A. Ο ρυθμιστής στροφών AC
B. Το περίγραμμα του ανοίγματος

C. Ταινία φλάντζας

D. Το επάνω μέρος του ρυθμιστή στροφών

4

TEL. [phone] · FAX [phone]

152

15

122

285

24

113

357

341

102

72

18.5

9

32.8

39

77

190

134
128

186.9

Ø7

ΤΟΠΟΘΈΤΗΣΗ VACON · 43

4.4.1 ΣΤΕΡΈΩΣΗ ΣΕ ΦΛΆΝΤΖΑ ΤΟΥ MR4

Σχ. 21: Οι διαστάσεις του ρυθμιστή στροφών AC, στερέωση σε φλάντζα, MR4 [mm]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

Ø7

Ø7

436

454.1

262.5

145

144

150

169

9

13

382

24

39

33

27.5

100

214

114

11.5

72

145

102

12

VACON · 44 ΤΟΠΟΘΈΤΗΣΗ

4.4.2 ΣΤΕΡΈΩΣΗ ΣΕ ΦΛΆΝΤΖΑ ΤΟΥ MR5

Σχ. 22: Οι διαστάσεις του ρυθμιστή στροφών AC, στερέωση σε φλάντζα, MR5 [mm]

4

TEL. [phone] · FAX [phone]

13.9

123

16.8

514

36.4

26.2

229

106

Ø7

Ø4

115.5
196

12

18

6

184
220

195

201

Ø7

102

566

580

232

72

355.6

ΤΟΠΟΘΈΤΗΣΗ VACON · 45

4.4.3 ΣΤΕΡΈΩΣΗ ΣΕ ΦΛΆΝΤΖΑ ΤΟΥ MR6

Σχ. 23: Οι διαστάσεις του ρυθμιστή στροφών AC, στερέωση σε φλάντζα, MR6 [mm]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

230

51.2

35.2

720

192.5

197.5

660

680

192.5

102

441.6

20.3

237

271

286

7.5 72

Ø5.5

110.4 148.8

VACON · 46 ΤΟΠΟΘΈΤΗΣΗ

4.4.4 ΣΤΕΡΈΩΣΗ ΣΕ ΦΛΆΝΤΖΑ ΤΟΥ MR7

Σχ. 24: Οι διαστάσεις του ρυθμιστή στροφών AC, στερέωση σε φλάντζα, MR7 [mm]

4

TEL. [phone] · FAX [phone]

359

326

6.8

424.7

89.6

890.8

233

831.5

315.5

19.4

852.6

573.5

82.5

26

182.5

334

72

898

102

GND M8

293

109.5

1.9

Ø7

Ø6.5

Ø7

Ø7

ΤΟΠΟΘΈΤΗΣΗ VACON · 47

4.4.5 ΣΤΕΡΈΩΣΗ ΣΕ ΦΛΆΝΤΖΑ ΤΟΥ MR8

Σχ. 25: Οι διαστάσεις του ρυθμιστή στροφών AC, στερέωση σε φλάντζα, MR8 [mm]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

1060

397.5

550

525

108

255.8

247

M8

GND

72

102

73

175175

85

10.5

163

300

300

1039

10.5

56

75

Ø22

210

Ø25

3 x 42

120

449

108.5

Ø6.5

126

VACON · 48 ΤΟΠΟΘΈΤΗΣΗ

4.4.6 ΣΤΕΡΈΩΣΗ ΣΕ ΦΛΆΝΤΖΑ ΤΟΥ MR9

TEL. [phone] · FAX [phone]

Σχ. 26: Οι διαστάσεις του ρυθμιστή στροφών AC, στερέωση σε φλάντζα, MR9 [mm]

4

5.98

0.59

4.80

11.22

0.94

4.45

14.06

13.43

4.02

2.83

0.73

0.35

1.29

1.54

3.03

7.48

5.28

5.04

7.36

Ø0.28

ΤΟΠΟΘΈΤΗΣΗ VACON · 49

4.5 ΔΙΑΣΤΆΣΕΙΣ ΣΤΕΡΈΩΣΗΣ ΣΕ ΦΛΆΝΤΖΑ, ΒΌΡΕΙΟΣ ΑΜΕΡΙΚΉ

4.5.1 ΣΤΕΡΈΩΣΗ ΣΕ ΦΛΆΝΤΖΑ ΤΟΥ MR4, ΒΌΡΕΙΟΣ ΑΜΕΡΙΚΉ

Σχ. 27: Οι διαστάσεις του ρυθμιστή στροφών AC, στερέωση σε φλάντζα, MR4 [in]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

Ø0.28

Ø0.28

17.17

17.88

10.34

5.71

5.67

5.91

6.65

0.35

0.51

15.04

0.94

1.54

1.30

1.08

3.94

8.43

4.49

0.45

2.83

5.71

4.02

0.47

VACON · 50 ΤΟΠΟΘΈΤΗΣΗ

4.5.2 ΣΤΕΡΈΩΣΗ ΣΕ ΦΛΆΝΤΖΑ ΤΟΥ MR5, ΒΌΡΕΙΟΣ ΑΜΕΡΙΚΉ

Σχ. 28: Οι διαστάσεις του ρυθμιστή στροφών AC, στερέωση σε φλάντζα, MR5 [in]

4

TEL. [phone] · FAX [phone]

0.55

4.84

0.66

20.24

1.43

1.03

9.02

4.17

Ø0.28

Ø0.16

4.55

7.72

0.47

0.71

0.24

7.24

8.66

7.68

7.91

Ø0.28

4.02

22.28

22.84

9.13

2.83

14.00

ΤΟΠΟΘΈΤΗΣΗ VACON · 51

4.5.3 ΣΤΕΡΈΩΣΗ ΣΕ ΦΛΆΝΤΖΑ ΤΟΥ MR6, ΒΌΡΕΙΟΣ ΑΜΕΡΙΚΉ

Σχ. 29: Οι διαστάσεις του ρυθμιστή στροφών AC, στερέωση σε φλάντζα, MR6 [in]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

9.06

2.02

1.39

28.35

7.58

7.78

25.98

26.77

7.58

4.02

17.39

0.80

9.33

10.67

11.26

0.30 2.83

Ø0.22

4.35 5.86

VACON · 52 ΤΟΠΟΘΈΤΗΣΗ

4.5.4 ΣΤΕΡΈΩΣΗ ΣΕ ΦΛΆΝΤΖΑ ΤΟΥ MR7, ΒΌΡΕΙΟΣ ΑΜΕΡΙΚΉ

Σχ. 30: Οι διαστάσεις του ρυθμιστή στροφών AC, στερέωση σε φλάντζα, MR7 [in]

4

TEL. [phone] · FAX [phone]

14.13

12.84

0.27

16.72

3.53

35.07

9.17

32.74

12.42

0.76

33.57

22.58

3.25

1.02

7.19

13.15

2.83

35.35

4.02

GND M8

11.54

4.31

0.07

Ø0.28

Ø0.26

Ø0.28

Ø0.28

ΤΟΠΟΘΈΤΗΣΗ VACON · 53

4.5.5 ΣΤΕΡΈΩΣΗ ΣΕ ΦΛΆΝΤΖΑ ΤΟΥ MR8, ΒΌΡΕΙΟΣ ΑΜΕΡΙΚΉ

Σχ. 31: Οι διαστάσεις του ρυθμιστή στροφών AC, στερέωση σε φλάντζα, MR8 [in]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

41.73

15.65

21.65

20.67

4.25

10.07

9.72

M8

GND

2.83

4.02

2.87

6.896.89

3.35

0.41

6.42

11.81

11.81

40.90

0.41

2.20

2.95

Ø0.87

8.27

Ø0.98

3 x 1.65

4.72

17.68

4.27

Ø0.26

4.96

VACON · 54 ΤΟΠΟΘΈΤΗΣΗ

4.5.6 ΣΤΕΡΈΩΣΗ ΣΕ ΦΛΆΝΤΖΑ ΤΟΥ MR9, ΒΌΡΕΙΟΣ ΑΜΕΡΙΚΉ

Σχ. 32: Οι διαστάσεις του ρυθμιστή στροφών AC, στερέωση σε φλάντζα, MR9 [in]

4

TEL. [phone] · FAX [phone]

A

D

B

C

ΤΟΠΟΘΈΤΗΣΗ VACON · 55

4.6 ΨΎΞΗ

Ο ρυθμιστής στροφών AC παράγει θερμότητα κατά τη λειτουργία. Ο ανεμιστήρας κυκλοφορεί
αέρα και ελαττώνει τη θερμοκρασία του ρυθμιστή στροφών. Βεβαιωθείτε ότι υπάρχει αρκετός
ελεύθερος χώρος γύρω από το ρυθμιστή στροφών. Χρειάζεται επίσης κάποιος ελεύθερος χώρος
για συντήρηση.

Βεβαιωθείτε ότι η θερμοκρασία του αέρα ψύξης δεν αυξάνεται περισσότερο από τη μέγιστη
θερμοκρασία λειτουργίας περιβάλλοντος και δεν μειώνεται κάτω από την ελάχιστη θερμοκρασία
περιβάλλοντος λειτουργίας του ρυθμιστή στροφών.

Σχ. 33: Χώρος εγκατάστασης

A. το διάκενο γύρω από το ρυθμιστή

στροφών

B. η απόσταση από το ρυθμιστή στροφών

μέχρι ένα δεύτερο ρυθμιστή ή η απόσταση

C. ο ελεύθερος χώρος πάνω από το ρυθμιστή

στροφών

D. ο ελεύθερος χώρος κάτω από το ρυθμιστή

στροφών

μέχρι τον τοίχο του ερμαρίου

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

VACON · 56 ΤΟΠΟΘΈΤΗΣΗ

Πίνακας 13: Τα ελάχιστα διάκενα γύρω από το ρυθμιστή στροφών AC

Ελάχιστο διάκενο [mm] Ελάχιστο διάκενο [in]

Κατηγορία
μεγέθους

MR4 20 20 100 50 0.8 0.8 3.9 2.0

MR5 20 20 120 60 0.8 0.8 4.7 2.4

MR6 20 20 160 80 0.8 0.8 6.3 3.1

MR7 20 20 250 100 0.8 0.8 9.8 3.9

MR8 20 20 300 150 0.8 0.8 11.8 5.9

MR9 20 20 350 200 0.8 0.8 13.8 7.9

A * B * C D A * B * C D

* = Για ρυθμιστή στροφών με IP54 / UL τύπου 12, τα ελάχιστα διάκενα A και B είναι 0 mm / 0 in.

Πίνακας 14: Η αναγκαία ποσότητα αέρα ψύξης

Κατηγορία μεγέθους Η ποσότητα αέρα ψύξης

[m3/h]

MR4 45 26.5

MR5 75 44.1

Η ποσότητα αέρα ψύξης
[CFM]

MR6 190 111.8

MR7 185 108.9

MR8 335 197.2

MR9 621 365.5

4

TEL. [phone] · FAX [phone]

C+D

ΤΟΠΟΘΈΤΗΣΗ VACON · 57

Σχ. 34: Ο χώρος εγκατάστασης όταν οι ρυθμιστές στροφών τοποθετούνται επάλληλα

Εάν τοποθετείτε πολλούς ρυθμιστές στροφών σε συστοιχία

Ο αναγκαίος ελεύθερος χώρος είναι C + D.

1.
Φροντίστε ο αέρας εξαγωγής από την κάτω μονάδα να απομακρύνεται από την εισαγωγή

2.
αέρα της επάνω μονάδας. Για να το κάνετε αυτό, προσαρτήστε ένα μεταλλικό έλασμα στο
τοίχο του ερμαρίου ανάμεσα στους ρυθμιστές στροφών.
Κατά την τοποθέτηση των ρυθμιστών σε ερμάριο, βεβαιωθείτε ότι εμποδίζεται η

3.
ανακυκλοφορία του αέρα.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

A

B

C

U/T1

V/T2

W/T3

L1

L2

L3

DC-

DC+/R+

R-

VACON · 58 ΚΑΛΏΔΙΑ ΙΣΧΎΟΣ

5 ΚΑΛΏΔΙΑ ΙΣΧΎΟΣ

5.1 ΣΥΝΔΈΣΕΙΣ ΚΑΛΩΔΊΩΝ

Τα καλώδια ρεύματος συνδέονται με τους ακροδέκτες L1, L2 και L3. Τα καλώδια του κινητήρα
συνδέονται με τους ακροδέκτες U, V και W.

Σχ. 35: Το διάγραμμα των κύριων συνδέσεων

A. Ο πίνακας ελέγχου

C. Η μονάδα ισχύος

B. Η μονάδα ελέγχου
Χρησιμοποιήστε καλώδια με ελάχιστη αντοχή στη θερμότητα +70 °C (158 °F). Για την επιλογή

των καλωδίων και των ασφαλειών, συμβουλευθείτε το ονομαστικό ρεύμα εξόδου του ρυθμιστή
στροφών. Μπορείτε να βρείτε το ονομαστικό ρεύμα εξόδου στην πινακίδα ονομαστικών
στοιχείων.

5

TEL. [phone] · FAX [phone]

A

C

B

ΚΑΛΏΔΙΑ ΙΣΧΎΟΣ VACON · 59

Πίνακας 15: Η επιλογή του σωστού καλωδίου

Τύπος καλωδίου Απαιτήσεις ΗΜΣ

1ο περιβάλλον 2ο περιβάλλον

Κατηγορία C2 Κατηγορία C3 Κατηγορία C4

Το καλώδιο τροφοδοσίας 1 1 1

Το καλώδιο του κινητήρα 3 * 2 2

Το καλώδιο ελέγχου 4 4 4

Ένα καλώδιο ισχύος για σταθερή εγκατάσταση. Ένα καλώδιο για τη προκαθορισμένη τάση

1

.

δικτύου. Δεν απαιτείται θωρακισμένο καλώδιο. Συνιστούμε καλώδιο MCMK.
Ένα συμμετρικό καλώδιο ρεύματος με ομοαξονικό αγωγό προστασίας. Ένα καλώδιο για τη

2

.

προκαθορισμένη τάση δικτύου. Συνιστούμε καλώδιο MCMK. Βλ. Σχ. 36.
Ένα συμμετρικό καλώδιο ρεύματος με περιορισμένων διαστάσεων θωράκιση χαμηλής

3

.

αντίστασης. Ένα καλώδιο για τη προκαθορισμένη τάση δικτύου. Συνιστούμε καλώδιο
MCCMK ή EMCMK. Συνιστούμε η αντίσταση μεταφοράς του καλωδίου (1...30MHz) να είναι
100 mΩ/m το μέγιστο. Βλ. Σχ. 36. * = Για το επίπεδο ΗΜΣ C2, είναι απαραίτητη η γείωση
360º της θωράκισης με στυπειοθλίπτες στο άκρο του κινητήρα.
Ένα μπλενταρισμένο καλώδιο με μικρών διαστάσεων θωράκιση χαμηλής αντίστασης, για

4.
παράδειγμα JAMAK ή SAB/ÖZCuY-O.

Σχ. 36: Καλώδια με αγωγούς PE

A. Ο αγωγός PE και η θωράκιση

C. Η θωράκιση

B. Οι αγωγοί PE
Σε όλα τα πλαίσια, για συμμόρφωση με τις απαιτήσεις ΗΜΣ, χρησιμοποιήστε τις

προεπιλεγμένες τιμές συχνοτήτων μεταγωγής.
Εάν έχετε τοποθετήσει διακόπτη ασφαλείας, βεβαιωθείτε ότι η προστασία ΗΜΣ είναι

αδιατάρακτη από την αρχή έως το τέλος των καλωδίων.

5.2 ΠΡΌΤΥΠΑ UL ΓΙΑ ΤΗΝ ΚΑΛΩΔΊΩΣΗ

Για συμμόρφωση με τους κανονισμούς UL (Underwriters Laboratories) χρησιμοποιήστε
χάλκινο καλώδιο έγκρισης UL Class 1 με ελάχιστη αντοχή στη θερμότητα 60 ή 75 °C (140 ή 167
°F).

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

VACON · 60 ΚΑΛΏΔΙΑ ΙΣΧΎΟΣ

μπορείτε να χρησιμοποιήσετε το ρυθμιστή στροφών σε κύκλωμα το οποίο αποδίδει το μέγιστο
100 000 συμμετρικά αμπέρ RMS, και μέγιστο 600 V, όταν ο ρυθμιστής στροφών προστατεύεται
από ασφάλειες Κλάσης T και J.

5.3 ΔΙΑΣΤΑΣΙΟΛΌΓΗΣΗ ΚΑΙ ΕΠΙΛΟΓΉ ΚΑΛΩΔΊΩΝ

Αυτές οι οδηγίες ισχύουν μόνο για διεργασίες που διαθέτουν 1 κινητήρα και 1 σύνδεση
καλωδίου από το ρυθμιστή στροφών AC έως τον κινητήρα. Για άλλες συνθήκες επικοινωνήστε
με τον κατασκευαστή προκειμένου να λάβετε περισσότερες πληροφορίες.

5.3.1 ΜΕΓΈΘΗ ΚΑΛΩΔΊΩΝ ΚΑΙ ΑΣΦΑΛΕΙΏΝ

Συνιστούμε ασφάλεια τύπου gG/gL (IEC 60269-1). Για να επιλέξετε την ονομαστική τιμή τάσης
ασφάλειας, ανατρέξτε στο ρεύμα δικτύου. Μην χρησιμοποιείτε ασφάλειες μεγαλύτερες από τις
συνιστώμενες σε Πίνακας 16 και Πίνακας 17.

Βεβαιωθείτε ότι ο χρόνος λειτουργίας των ασφαλειών είναι λιγότερο από 0,4 δευτερόλεπτα. Ο
χρόνος λειτουργίας συμφωνεί με τον τύπο της ασφάλειας και την αντίσταση του κυκλώματος
τροφοδοσίας. Για περισσότερες πληροφορίες σχετικά με ταχύτερες ασφάλειες, συνεννοηθείτε
με τον κατασκευαστή. Ο κατασκευαστής μπορεί να συστήσει επίσης κάποιες σειρές ασφαλειών
aR (με αναγνώριση UL, IEC 60269-4) και gS (IEC 60269-4).

Ο πίνακας παρουσιάζει επίσης τα τυπικά μεγέθη και τύπους καλωδίων που μπορούν να
χρησιμοποιηθούν με το ρυθμιστή στροφών AC. Για την επιλογή των καλωδίων συμβουλευθείτε
τους τοπικούς κανονισμούς, τις συνθήκες τοποθέτησης των καλωδίων και την προδιαγραφή
κάθε καλωδίου.

ΕΠΙΣΗΜΑΝΣΗ!

Το λογισμικό Vacon® 100 FLOW και HVAC δεν διαθέτει τις λειτουργίες δυναμικής
πέδησης ή αντίστασης φρένου.

5

TEL. [phone] · FAX [phone]

ΚΑΛΏΔΙΑ ΙΣΧΎΟΣ VACON · 61

Πίνακας 16: Οι διαστάσεις καλωδίων και ασφαλειών για το Vacon® 100, τάση δικτύου 208-240 V και
380-500 V

Πλαίσιο Τύπος IL [A] Ασφάλεια

(gG/gL)
[A]

MR4

MR5

0003 2—0004 2
0003 5—0004 5

0006 2—0008 2
0005 5—0008 5

0011 2—0012 2
0009 5—0012 5

0018 2
0016 5

0024 2
0023 5

3.7—4.8

3.4—4.8

6.6—8.0

5.6—8.0

11.0—12.5

9.6—12.0

18.0

16.0

24.0

23.0

6 3x1.5+1.5 1—6 μονόκλω-

10 3x1.5+1.5 1—6 μονόκλω-

16 3x2.5+2.5 1—6 μονόκλω-

20 3x6+6 1—10 Cu 1-10

25 3x6+6 1—10 Cu 1-10

Καλώδιο
ρεύματος,
κινητήρα και
αντίστασης
φρένου* Cu [mm2]

Μέγεθος ακροδέκτη καλωδίου

Ακροδέκτης
αγωγού
δικτύου Cu
[mm2]

νος
1—4 πολύκλω­νος

νος
1—4 πολύκλω­νος

νος
1—4 πολύκλω­νος

Ακροδέκτης
γείωσης [mm2]

1-6

1-6

1-6

MR6

MR7

MR8

0031 2
0031 5

0038 5 38.0 40 3x10+10 2.5—50 Cu/Al 2.5-35

0048 2
0046 5

0062 2
0061 5

0075 2
0072 5

0088 2
0087 5

0105 2
0105 5

0140 2
0140 5

0170 2
0170 5

0205 2
0205 5

31.0

31.0

48.0

46.0

62.0

61.0

75.0

72.0

88.0

87.0

105.0 125 3x50+25 (Cu)

140.0 160 3x70+35 (Cu)

170.0 200 3x95+50 (Cu)

205.0 250 3x120+70 (Cu)

32 3x10+10 1—10 Cu 1-10

50 3x16+16 (Cu)

3x25+16 (Al)

63 3x25+16 (Cu)

3x35+10 (Al)

80 3x35+16 (Cu)

3x50+16 (Al)

100 3x35+16 (Cu)

3x70+21 (Al)

3x70+21 (Al)

3x95+29 (Al)

3x150+41 (Al)

3x185+57 (Al)

2.5—50 Cu/Al 2.5-35

2.5—50 Cu/Al 2.5-35

6-70 mm
Cu/Al

6-70 mm
Cu/Al

6-70 mm
Cu/Al

Μέγεθος κοχλίαM8Μέγεθος κοχλία

Μέγεθος κοχλίαM8Μέγεθος κοχλία

Μέγεθος κοχλίαM8Μέγεθος κοχλία

2

2

2

6-70 mm

6-70 mm

6-70 mm

M8

M8

M8

2

2

2

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

VACON · 62 ΚΑΛΏΔΙΑ ΙΣΧΎΟΣ

Πίνακας 16: Οι διαστάσεις καλωδίων και ασφαλειών για το Vacon® 100, τάση δικτύου 208-240 V και
380-500 V

Πλαίσιο Τύπος IL [A] Ασφάλεια

(gG/gL)
[A]

0261 2
0261 5

MR9

0310 2
0310 5

261.0 315 3x185+95 (Cu)

310.0 350 2x3x95+50 (Cu)

Καλώδιο
ρεύματος,
κινητήρα και
αντίστασης
φρένου* Cu [mm2]

2x3x120+41 (Al)

2x3x120+41 (Al)

Μέγεθος ακροδέκτη καλωδίου

Ακροδέκτης
αγωγού
δικτύου Cu
[mm2]

Μέγεθος κοχλία
M10

Μέγεθος κοχλία
M10

Ακροδέκτης
γείωσης [mm2]

Μέγεθος κοχλία
M8

Μέγεθος κοχλία
M8

* = Εάν χρησιμοποιήσετε πολυπολικό καλώδιο, 1 από τους αγωγούς του καλωδίου αντίστασης
φρένου παραμένει αποσυνδεδεμένος. Επίσης είναι δυνατό να χρησιμοποιήσετε ένα καλώδιο
αρκεί να τηρείτε την απαίτηση ελάχιστης διατομής του καλωδίου.

5

TEL. [phone] · FAX [phone]

ΚΑΛΏΔΙΑ ΙΣΧΎΟΣ VACON · 63

Πίνακας 17: Οι διαστάσεις καλωδίων και ασφαλειών για το Vacon® 100, τάση δικτύου 525-690 V

Πλαίσιο Τύπος IL [A] Ασφάλει

α
(gG/gL)
[A]

0004 6 3.9 6 3x1.5+1.5 1 - 10 Cu 1 - 10

0006 6 6.1 10 3x1.5+1.5 1 - 10 Cu 1 - 10

MR5

0009 6 9.0 10 3x2.5+2.5 1 - 10 Cu 1 - 10

0011 6 11.0 16 3x2.5+2.5 1 - 10 Cu 1 - 10

0007 7 7.5 10 3x2.5+2.5 2,5 - 50 Cu/Al 2.5 - 35

0010 7 10.0 16 3x2.5+2.5 2,5 - 50 Cu/Al 2.5 - 35

0013 7 13.5 16 3x6+6 2,5 - 50 Cu/Al 2.5 - 35

0018 6
0018 7

MR6

0022 6
0022 7

0027 6
0027 7

18.0 20 3x10+10 2,5 - 50 Cu/Al 2.5 - 35

22.0 25 3x10+10 2,5 - 50 Cu/Al 2.5 - 35

27.0 32 3x10+10 2,5 - 50 Cu/Al 2.5 - 35

Καλώδιο ρεύματος,
κινητήρα και
αντίστασης φρένου*
Cu [mm2]

Μέγεθος ακροδέκτη καλωδίου

Ακροδέκτης
αγωγού δικτύου
Cu [mm2]

Ακροδέκτη
ς γείωσης
[mm2]

MR7

MR8

0034 6
0034 7

0041 6
0041 7

0052 6
0052 7

0062 6
0062 7

0080 6
0080 7

0100 6
0100 7

0125 6
0125 7

34.0 35 3x16+16 2,5 - 50 Cu/Al 2.5 - 35

41.0 50 3x16+16 (Cu)
3x25+16 (Al)

52.0 63 3x25+16 (Cu)
3x35+16 (Al)

62.0 63 3x25+16 (Cu)
3x35+16 (Al)

80.0 80 3x35+16 (Cu)
3x50+21 (Al)

100.0 100 3x50+25 (Cu)
3x70+21 (Al)

125.0 125 3x70+35 (Cu)
3x95+29 (Al)

6 - 70 mm2 Cu/Al 6 - 70 mm2

6 - 70 mm2 Cu/Al 6 - 70 mm2

6 - 70 mm2 Cu/Al 6 - 70 mm2

Μέγεθος κοχλίαM8Μέγεθος

κοχλία M8

Μέγεθος κοχλίαM8Μέγεθος

κοχλία M8

Μέγεθος κοχλίαM8Μέγεθος

κοχλία M8

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

VACON · 64 ΚΑΛΏΔΙΑ ΙΣΧΎΟΣ

Πίνακας 17: Οι διαστάσεις καλωδίων και ασφαλειών για το Vacon® 100, τάση δικτύου 525-690 V

Πλαίσιο Τύπος IL [A] Ασφάλει

α
(gG/gL)
[A]

MR9

0144 6
0144 7

0170 7 170.0 200 3x95+50 (Cu)

0208 6
0208 7

144.0 160 3x70+35 (Cu)

208.0 250 3x120+70 (Cu)

Καλώδιο ρεύματος,
κινητήρα και
αντίστασης φρένου*
Cu [mm2]

3x120+41 (Al)

3x150+41 (Al)

3x185+57 (Al)

Μέγεθος ακροδέκτη καλωδίου

Ακροδέκτης
αγωγού δικτύου
Cu [mm2]

Μέγεθος κοχλία
M10

Μέγεθος κοχλία
M10

Μέγεθος κοχλία
M10

Ακροδέκτη
ς γείωσης
[mm2]

Μέγεθος
κοχλία M10

Μέγεθος
κοχλία M10

Μέγεθος
κοχλία M10

* = Εάν χρησιμοποιήσετε πολυπολικό καλώδιο, 1 από τους αγωγούς του καλωδίου αντίστασης
φρένου παραμένει αποσυνδεδεμένος. Επίσης είναι δυνατό να χρησιμοποιήσετε ένα καλώδιο
αρκεί να τηρείτε την απαίτηση ελάχιστης διατομής του καλωδίου.

Οι διαστάσεις των καλωδίων πρέπει να συμφωνούν με τις απαιτήσεις του προτύπου
IEC60364-5-52.

Τα καλώδια πρέπει να διαθέτουν μόνωση PVC.

•

Η μέγιστη θερμοκρασία περιβάλλοντος είναι +30 °C.

•

Η μέγιστη θερμοκρασία της επιφάνειας του καλωδίου είναι +70 °C.

•

Χρησιμοποιήστε μόνο καλώδιο με ομοαξονική θωράκιση από χαλκό.

•

Ο μέγιστος αριθμός παράλληλων καλωδίων είναι 9.

•

Όταν χρησιμοποιείτε παράλληλα καλώδια, βεβαιωθείτε ότι συμμορφώνεστε με τις απαιτήσεις
διατομής και μέγιστου αριθμού καλωδίων.

Για σημαντικές πληροφορίες σχετικά με τις απαιτήσεις του αγωγού γείωσης, βλ. κεφάλαιο 2.4
Γείωση και προστασία από σφάλμα γείωσης.

Για τους συντελεστές διόρθωσης της κάθε θερμοκρασίας, βλ. πρότυπο IEC60364-5-52.

5.3.2 ΜΕΓΈΘΗ ΚΑΛΩΔΊΩΝ ΚΑΙ ΑΣΦΑΛΕΙΏΝ, ΒΌΡΕΙΟΣ ΑΜΕΡΙΚΉ

Συνιστούμε ασφάλεια κλάσης T (UL & CSA). Για να επιλέξετε την ονομαστική τιμή τάσης
ασφάλειας, ανατρέξτε στο ρεύμα δικτύου. Συμβουλευθείτε επίσης τους τοπικούς κανονισμούς,
τις συνθήκες τοποθέτησης των καλωδίων και την προδιαγραφή κάθε καλωδίου. Μην
χρησιμοποιείτε ασφάλειες μεγαλύτερες από τις συνιστώμενες σε Πίνακας 18 και Πίνακας 19.

Βεβαιωθείτε ότι ο χρόνος λειτουργίας των ασφαλειών είναι λιγότερο από 0,4 δευτερόλεπτα. Ο
χρόνος λειτουργίας συμφωνεί με τον τύπο της ασφάλειας και την αντίσταση του κυκλώματος
τροφοδοσίας. Για περισσότερες πληροφορίες σχετικά με ταχύτερες ασφάλειες, συνεννοηθείτε
με τον κατασκευαστή. Ο κατασκευαστής μπορεί να συστήσει επίσης κάποιες σειρές ασφαλειών
υψηλής ταχύτητας Κλάσης J (UL & CSA ) και aR (με αναγνώριση UL).

Η ηλεκτρονική προστασία από βραχυκύκλωμα δεν παρέχει προστασία για το κύκλωμα
διακλάδωσης του ρυθμιστή στροφών AC. Για τη διασφάλιση προστασίας για το κύκλωμα
διακλάδωσης, συμβουλευθείτε τον Εθνικό Ηλεκτρολογικό Κανονισμό και τους τοπικούς
κανονισμούς. Μην χρησιμοποιείτε άλλες συσκευές από ασφάλειες για την προστασία του
κυκλώματος διακλάδωσης.

5

TEL. [phone] · FAX [phone]

ΚΑΛΏΔΙΑ ΙΣΧΎΟΣ VACON · 65

ΕΠΙΣΗΜΑΝΣΗ!

Τα προγράμματα λογισμικό Vacon® 100 FLOW και HVAC δεν διαθέτουν τις
λειτουργίες δυναμικής πέδησης ή αντίστασης φρένου.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

VACON · 66 ΚΑΛΏΔΙΑ ΙΣΧΎΟΣ

Πίνακας 18: Οι διαστάσεις καλωδίων και ασφαλειών για το Vacon® 100 στη Βόρειο Αμερική, τάση
δικτύου 208-240 V και 380-500 V

Πλαίσιο Τύπος IL [A] Ασφάλεια

(κλάση
T/J) [A]

0003 2
0003 5

0004 2
0004 5

0006 2
0005 5

MR4

0008 2
0008 5

0011 2
0009 5

0012 2
0012 5

0018 2
0016 5

3.7

3.4

4.8 6 14 24-10 17-10

6.6

5.6

8.0 10 14 24-10 17-10

11.0

9.6

12.5

12.0

18.0

16.0

6 14 24-10 17-10

10 14 24-10 17-10

15 14 24-10 17-10

20 14 24-10 17-10

25 10 20-5 17-8

Καλώδιο
ρεύματος,
κινητήρα και
αντίστασης
φρένου* Cu [AWG]

Μέγεθος ακροδέκτη καλωδίου

Ακροδέκτης
αγωγού
δικτύου [AWG]

Ακροδέκτης
γείωσης [AWG]

MR5

MR6

MR7

0024 2
0023 5

0031 2
0031 5

0038 5 38.0 50 4 13-0 13-2

0048 2
0046 5

0062 2
0061 5 **

0075 2
0072 5

0088 2
0087 5

0105 2
0105 5

24.0

23.0

31.0 40 8 20-5 17-8

48.0

46.0

62.0

61.0

75.0

72.0

88.0

87.0

105.0 150 1/0 9-2/0 9-2/0

30 10 20-5 17-8

60 4 13-0 13-2

80 4 13-0 13-2

100 2 9-2/0 9-2/0

110 1 9-2/0 9-2/0

5

TEL. [phone] · FAX [phone]

ΚΑΛΏΔΙΑ ΙΣΧΎΟΣ VACON · 67

Πίνακας 18: Οι διαστάσεις καλωδίων και ασφαλειών για το Vacon® 100 στη Βόρειο Αμερική, τάση
δικτύου 208-240 V και 380-500 V

Πλαίσιο Τύπος IL [A] Ασφάλεια

(κλάση
T/J) [A]

MR8

MR9

0140 2
0140 5

0170 2
0170 5

0205 2
0205 5

0261 2
0261 5

0310 2
0310 5

140.0 200 3/0 1 AWG-350

170.0 225 250 kcmil 1 AWG-350

205.0 250 350 kcmil 1 AWG-350

261.0 350 2x250 kcmil 1 AWG-350

310.0 400 2x350 kcmil 1 AWG-350

Καλώδιο
ρεύματος,
κινητήρα και
αντίστασης
φρένου* Cu [AWG]

Μέγεθος ακροδέκτη καλωδίου

Ακροδέκτης
αγωγού
δικτύου [AWG]

kcmil

kcmil

kcmil

kcmil

kcmil

Ακροδέκτης
γείωσης [AWG]

1 AWG-350
kcmil

1 AWG-350
kcmil

1 AWG-350
kcmil

1 AWG-350
kcmil

1 AWG-350
kcmil

* = Εάν χρησιμοποιήσετε πολυπολικό καλώδιο, 1 από τους αγωγούς του καλωδίου αντίστασης
φρένου παραμένει αποσυνδεδεμένος. Επίσης είναι δυνατό να χρησιμοποιήσετε ένα καλώδιο
αρκεί να τηρείτε την απαίτηση ελάχιστης διατομής του καλωδίου.

** = Για τη συμμόρφωση με τους κανονισμούς UL με το ρυθμιστή στροφών 500 V, είναι
αναγκαία η χρήση καλωδίων με αντοχή σε θερμοκρασία +194 °F.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

VACON · 68 ΚΑΛΏΔΙΑ ΙΣΧΎΟΣ

Πίνακας 19: Οι διαστάσεις καλωδίων και ασφαλειών για το Vacon® 100 στη Βόρειο Αμερική, τάση
δικτύου 525-690 V

Πλαίσιο Τύπος IL [A] Ασφάλεια

(κλάση
T/J) [A]

MR5 (600V)0004 6 3.9 6 14 20-5 17-8

0006 6 6.1 10 14 20-5 17-8

0009 6 9.0 10 14 20-5 17-8

0011 6 11.0 15 14 20-5 17-8

MR6 0007 7 7.5 10 12 13-0 13-2

0010 7 10.0 15 12 13-0 13-2

0013 7 13.5 20 12 13-0 13-2

0018 6
0018 7

0022 6
0022 7

18.0 20 10 13-0 13-2

22.0 25 10 13-0 13-2

Καλώδιο
ρεύματος,
κινητήρα και
αντίστασης
φρένου* Cu
[AWG]

Μέγεθος ακροδέκτη καλωδίου

Ακροδέκτης
αγωγού δικτύου
[AWG]

Ακροδέκτης
γείωσης [AWG]

0027 6
0027 7

0034 6
0034 7

MR7 0041 6

0041 7

0052 6
0052 7

0062 6
0062 7

MR8 0080 6

0080 7

0100 6
0100 7

0125 6
0125 7

27.0 30 8 13-0 13-2

34.0 40 8 13-0 13-2

41.0 50 6 9-2/0 9-2/0

52.0 60 6 9-2/0 9-2/0

62.0 70 4 9-2/0 9-2/0

80.0 90 1/0 1 AWG-350 kcmil 1 AWG-350 kcmil

100.0 110 1/0 1 AWG-350 kcmil 1 AWG-350 kcmil

125.0 150 2/0 1 AWG-350 kcmil 1 AWG-350 kcmil

5

TEL. [phone] · FAX [phone]

ΚΑΛΏΔΙΑ ΙΣΧΎΟΣ VACON · 69

Πίνακας 19: Οι διαστάσεις καλωδίων και ασφαλειών για το Vacon® 100 στη Βόρειο Αμερική, τάση
δικτύου 525-690 V

Πλαίσιο Τύπος IL [A] Ασφάλεια

(κλάση
T/J) [A]

MR9 0144 6

0144 7

0170 7 170.0 200 4/0 1 AWG-350 kcmil 1 AWG-350 kcmil

0208 6
0208 7

144.0 175 3/0 1 AWG-350 kcmil 1 AWG-350 kcmil

208.0 250 300 kcmil 1 AWG-350 kcmil 1 AWG-350 kcmil

Καλώδιο
ρεύματος,
κινητήρα και
αντίστασης
φρένου* Cu
[AWG]

Μέγεθος ακροδέκτη καλωδίου

Ακροδέκτης
αγωγού δικτύου
[AWG]

Ακροδέκτης
γείωσης [AWG]

* = Εάν χρησιμοποιήσετε πολυπολικό καλώδιο, 1 από τους αγωγούς του καλωδίου αντίστασης
φρένου παραμένει αποσυνδεδεμένος. Επίσης είναι δυνατό να χρησιμοποιήσετε ένα καλώδιο
αρκεί να τηρείτε την απαίτηση ελάχιστης διατομής του καλωδίου.

Οι διαστάσεις των καλωδίων πρέπει να συμφωνούν με τις απαιτήσεις του προτύπου
Underwriters Laboratories UL 61800-5-1.

Τα καλώδια πρέπει να διαθέτουν μόνωση PVC.

•

Η μέγιστη θερμοκρασία περιβάλλοντος είναι +86 °F.

•

Η μέγιστη θερμοκρασία της επιφάνειας του καλωδίου είναι +158 °F.

•

Χρησιμοποιήστε μόνο καλώδιο με ομοαξονική θωράκιση από χαλκό.

•

Ο μέγιστος αριθμός παράλληλων καλωδίων είναι 9.

•

Όταν χρησιμοποιείτε παράλληλα καλώδια, βεβαιωθείτε ότι συμμορφώνεστε με τις απαιτήσεις
διατομής και μέγιστου αριθμού καλωδίων.

Για σημαντικές πληροφορίες σχετικά με τις απαιτήσεις του αγωγού γείωσης, βλ. το πρότυπο
Underwriters Laboratories UL 61800-5-1.

Για τους συντελεστές διόρθωσης για κάθε θερμοκρασία, βλ. τις οδηγίες των Underwriters
Laboratories UL 61800-5-1.

5.4 ΚΑΛΏΔΙΑ ΑΝΤΙΣΤΆΤΗ ΠΈΔΗΣ

Οι ρυθμιστές στροφών Vacon® 100 AC διαθέτουν ακροδέκτες για ένα προαιρετικό εξωτερικό
αντιστάτη πέδης. Αυτοί οι ακροδέκτες επισημαίνονται με τα R+ και R- (στους MR4 και MR5) ή
DC+/R+ και R- (στους MR6, MR7, MR8 και MR9). Μπορείτε να βρείτε τις συνιστώμενες
διαστάσεις για τα καλώδια αντιστάτη πέδης στα κεφάλαια 5.3.1 Μεγέθη καλωδίων και ασφαλειών
και 5.3.2 Μεγέθη καλωδίων και ασφαλειών, Βόρειος Αμερική.

ΠΡΟΣΟΧΗ!

Εάν χρησιμοποιήσετε πολυπολικό καλώδιο, 1 από τους αγωγούς του καλωδίου
αντίστασης φρένου παραμένει αποσυνδεδεμένος. Κόψτε το υπόλοιπο του αγωγού για
να αποφευχθεί τυχαία επαφή με κάποιο αγώγιμο εξάρτημα.

Βλ. τις ονομαστικές τιμές για τον αντιστάτη πέδης στο κεφάλαιο 8.1.6 Ονομαστικές τιμές
αντιστάτη πέδης.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

VACON · 70 ΚΑΛΏΔΙΑ ΙΣΧΎΟΣ

ΕΠΙΣΗΜΑΝΣΗ!

Τα πλαίσια MR7, MR8 και MR9 διαθέτουν τον κόφτη φρένου μόνο εάν ο κωδικός
αναγνώρισης τύπου αυτών φέρει τον κωδικό +DBIN. Τα πλαίσια MR4, MR5 και MR6
διαθέτουν στο βασικό εξοπλισμό τους τον κόφτη φρένου.

ΕΠΙΣΗΜΑΝΣΗ!

Τα προγράμματα λογισμικό Vacon® 100 FLOW και HVAC δεν διαθέτουν τις
λειτουργίες δυναμικής πέδησης ή αντίστασης φρένου.

5.5 ΠΡΟΕΤΟΙΜΑΣΊΑ ΓΙΑ ΤΗΝ ΕΓΚΑΤΆΣΤΑΣΗ ΤΩΝ ΚΑΛΩΔΊΩΝ

Προτού ξεκινήσετε, βεβαιωθείτε ότι κανένα από τα μέρη του ρυθμιστή στροφών AC δεν

•

είναι ρευματοφόρο. Διαβάστε προσεκτικά τις προειδοποιήσεις στο κεφάλαιο 2 Ασφάλεια.
Βεβαιωθείτε ότι τα καλώδια του κινητήρα βρίσκονται σε επαρκή απόσταση από άλλα

•

καλώδια.
Τα καλώδια του κινητήρα θα πρέπει να τέμνουν τα άλλα καλώδια σε γωνία 90°.

•

Εάν είναι δυνατό, μην τοποθετείτε τα καλώδια του κινητήρα σε επιμήκεις παράλληλες

•

γραμμές με άλλα καλώδια.
Εάν τα καλώδια του κινητήρα είναι παράλληλα με άλλα καλώδια, τηρήστε τις ελάχιστες

•

αποστάσεις (βλ. Πίνακας 20 Οι ελάχιστες αποστάσεις μεταξύ καλωδίων).
Οι αποστάσεις ισχύουν και ανάμεσα στα καλώδια του κινητήρα και τα καλώδια

•

σηματοδότησης άλλων συστημάτων.
Τα μέγιστα μήκη των θωρακισμένων καλωδίων του κινητήρα είναι 100 m (για το MR4), 150

•

m (για τα MR5 και MR6) και 200 m (για τα MR7, MR8 και MR9).
Εάν απαιτούνται έλεγχοι της μόνωσης των καλωδίων, βλ. κεφάλαιο 7.4 Μέτρηση της

•

μόνωσης του καλωδίου και του κινητήρα για οδηγίες.

Πίνακας 20: Οι ελάχιστες αποστάσεις μεταξύ καλωδίων

Η απόσταση μεταξύ
καλωδίων [m]

0.3 ≤ 50 1.0 ≤ 164.0

1.0 ≤ 200 3.3 ≤ 656.1

Το μήκος του
θωρακισμένου καλωδίου
[m]

Η απόσταση μεταξύ
καλωδίων [ft]

Το μήκος του
θωρακισμένου καλωδίου
[ft]

5

TEL. [phone] · FAX [phone]

B

D

A

C

F

E

G

ΔΙΚΤΥΟ

ΚΙΝΗΤΗΡΑΣ

ΚΑΛΏΔΙΑ ΙΣΧΎΟΣ VACON · 71

5.6 ΕΓΚΑΤΆΣΤΑΣΗ ΚΑΛΩΔΊΟΥ

5.6.1 ΠΛΑΊΣΙΑ MR4 ΈΩΣ MR7

Πίνακας 21: Τα μήκη απογύμνωσης καλωδίων [mm]. Βλ. σχήμα στο βήμα 1.

Πλαίσιο A B C D E F G

MR4 15 35 10 20 7 35 *

MR5 20 40 10 30 10 40 *

MR6 20 90 15 60 15 60 *

MR7 20 80 20 80 20 80 *

* = Όσο το δυνατόν κοντύτερο.

Πίνακας 22: Τα μήκη απογύμνωσης καλωδίων [in]. Βλ. σχήμα στο βήμα 1.

Πλαίσιο A B C D E F G

MR4 0.6 1.4 0.4 0.8 0.3 1.4 *

MR5 0.8 1.6 0.4 1.2 0.4 1.6 *

MR6 0.8 3.6 0.6 2.4 0.6 2.4 *

MR7 0.8 3.1 0.8 3.1 0.8 3.1 *

* = Όσο το δυνατόν κοντύτερο.
1 Απογυμνώστε το καλώδιο του κινητήρα, το καλώδιο

ρεύματος δικτύου και το καλώδιο του αντιστάτη
πέδης.

ΕΠΙΣΗΜΑΝΣΗ!

Τα προγράμματα λογισμικό Vacon® 100
FLOW και HVAC δεν διαθέτουν τις
λειτουργίες δυναμικής πέδησης ή
αντίστασης φρένου.

G. Ο αγωγός γείωσης

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

M4x55

M4x8

VACON · 72 ΚΑΛΏΔΙΑ ΙΣΧΎΟΣ

2 Ανοίξτε το κάλυμμα του ρυθμιστή στροφών AC.

3 Αφαιρέστε τις βίδες του καλύμματος καλωδίων.

Αφαιρέστε το κάλυμμα των καλωδίων. Μην ανοίγετε
το κάλυμμα της μονάδας ισχύος.

4 Τοποθετήστε τις ροδέλες στα ανοίγματα της πλάκας

εισόδου καλωδίων. Αυτά τα εξαρτήματα
συμπεριλαμβάνονται στο πακέτο. Στην εικόνα
απεικονίζονται οι ροδέλες σε IP21 στην έκδοση για
Ε.Ε.

5

TEL. [phone] · FAX [phone]

A B C

M4x16

(2.2 Nm)

ΚΑΛΏΔΙΑ ΙΣΧΎΟΣ VACON · 73

5 Τοποθετήστε τα καλώδια - το καλώδιο ρεύματος

δικτύου, το καλώδιο του κινητήρα και το προαιρετικό
καλώδιο πέδης - στα ανοίγματα της πλάκας εισόδου
καλωδίων.

Κόψτε και ανοίξτε τις ροδέλες για να περάσετε

a)

τα καλώδια από μέσα τους. Εάν οι ροδέλες
διπλώνουν κατά την εισαγωγή του καλωδίου,
τραβήξτε πίσω το καλώδιο για να
ευθυγραμμίσετε τις ροδέλες.
Μην κόβετε τα ανοίγματα της ροδέλας πιο

b)

φαρδιά από ότι είναι απαραίτητο για τα καλώδια
που χρησιμοποιείτε.
Σε περίβλημα κλάσης IP54, η σύνδεση μεταξύ

c)

της ροδέλας και του καλωδίου θα πρέπει να είναι
σφικτή. Τραβήξτε το πρώτο τμήμα του καλωδίου
από τη ροδέλα έτσι ώστε να παραμένει

A. Το καλώδιο τροφοδοσίας
B. Το καλώδιο της πέδης
C. Το καλώδιο του κινητήρα

ευθύγραμμο. Εάν αυτό δεν είναι δυνατό, σφίξτε
τη σύνδεση με λίγη μονωτική ταινία ή δεματικό
καλωδίου.

6 Αφαιρέστε τους σφιγκτήρες γείωσης για τη

θωράκιση του καλωδίου και για τους σφιγκτήρες
γείωσης του αγωγού γείωσης. Η ροπή σύσφιγξης
είναι 2,2 Nm ή 19,5 lb-in.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

Brake cable

C

D E F

C

B

A

VACON · 74 ΚΑΛΏΔΙΑ ΙΣΧΎΟΣ

7 Τοποθετήστε την πλάκα εισόδου καλωδίων με τα

καλώδια μέσα στο αυλάκι του πλαισίου του ρυθμιστή
στροφών.

8 Συνδέστε τα απογυμνωμένα καλώδια.

Αποκαλύψτε τη θωράκιση και των 3 καλωδίων

a)

για να γίνει σύνδεση 360 μοιρών με τους
σφιγκτήρες γείωσης της θωράκισης καλωδίου.
Συνδέστε τους αγωγούς φάσης του καλωδίου

b)

ρεύματος και του καλωδίου κινητήρα, και τους
αγωγούς αντιστάτη πέδης στους σωστούς
ακροδέκτες.
Τοποθετήστε τον αγωγό γείωσης του κάθε

c)

καλωδίου σε ακροδέκτη γείωσης με σφιγκτήρα
γείωσης για αγωγό γείωσης.
Βεβαιωθείτε ότι ο εξωτερικός αγωγός γείωσης

d)

συνδέεται με τη μπάρα γείωσης. Ανατρέξτε στο
κεφάλαιο 2.4 Γείωση και προστασία από σφάλμα
γείωσης.
Βλ. τις σωστές ροπές σύσφιξης στο Πίνακας 23.

e)

A. Ο σφιγκτήρας γείωσης της

θωράκισης καλωδίου
B. Οι ακροδέκτες
C. Ο ακροδέκτης γείωσης
D. Το καλώδιο τροφοδοσίας
E. Το καλώδιο αντιστάτη πέδης
F. Το καλώδιο του κινητήρα

5

TEL. [phone] · FAX [phone]

= M5; 2 Nm

ΚΑΛΏΔΙΑ ΙΣΧΎΟΣ VACON · 75

9 Βεβαιωθείτε ότι ο αγωγός γείωσης είναι

συνδεδεμένος με τον κινητήρα και επίσης με τους
ακροδέκτες που επισημαίνονται με .

Για συμμόρφωση με τις απαιτήσεις του

a)

προτύπου EN 61800-5-1, να συμμορφώνεστε με
τις οδηγίες στο κεφάλαιο 2.4 Γείωση και
προστασία από σφάλμα γείωσης.
Εάν απαιτείται διπλή γείωση, χρησιμοποιήστε

b)

τον ακροδέκτη γείωσης κάτω από το ρυθμιστή
στροφών. Χρησιμοποιήστε βίδα M5 και σφίξτε με
ροπή 2,0 Nm ή 17,7 lb-in.

10 Προσαρτήστε ξανά το κάλυμμα του καλωδίου και το

κάλυμμα του ρυθμιστή στροφών.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

VACON · 76 ΚΑΛΏΔΙΑ ΙΣΧΎΟΣ

Πίνακας 23: Οι ροπές σύσφιξης των ακροδεκτών

Πλαίσιο Τύπος

MR4

MR5

MR6

MR7

0003 2 - 0012 2
0003 5 - 0012 5

0018 2 - 0031 2
0016 5 - 0031 5
0004 6 - 0011 6

0048 2 - 0062 2
0038 5 - 0061 5
0018 6 - 0034 6
0007 7 - 0034 7

0075 2 - 0105 2
0072 5 - 0105 5
0041 6 - 0062 6
0041 7 - 0062 7

Ροπή σύσφιγξης:
το καλώδιο ρεύματος
δικτύου και τους
ακροδέκτες του
καλωδίου κινητήρα

Nm lb-in. Nm lb-in. Nm lb-in.

0.5-0.6 4.5-5.3 1.5 13.3 2.0 17.7

1.2-1.5 10.6-13.3 1.5 13.3 2.0 17.7

10 88.5 1.5 13.3 2.0 17.7

8 * / 5.6 **

70.8 * /

49.6 **

Ροπή σύσφιγξης:
οι σφιγκτήρες γείωσης
της θωράκισης
καλωδίου

1.5 13.3 8 * / 5.6 **

Ροπή σύσφιγξης:
οι σφιγκτήρες γείωσης
του αγωγού γείωσης

70.8 * /

49.6 **

* = Η ροπή σύσφιγξης για βίδα torx.
** = Η ροπή σύσφιγξης για βίδα Allen.

Σχ. 37: Η ροπή σύσφιγξης για τη βίδα Allen στο MR7 είναι 5,6 Nm

5

TEL. [phone] · FAX [phone]

B

D

A

C

F

E

G

ΔΙΚΤΥΟ

ΚΙΝΗΤΗΡΑΣ

ΚΑΛΏΔΙΑ ΙΣΧΎΟΣ VACON · 77

5.6.2 ΠΛΑΊΣΙΑ MR8 ΈΩΣ MR9

Πίνακας 24: Τα μήκη απογύμνωσης καλωδίων [mm]. Βλ. σχήμα στο βήμα 1.

Πλαίσιο A B C D E F G

MR8 40 180 25 300 25 300 *

MR9 40 180 25 300 25 300 *

* = Όσο το δυνατόν κοντύτερο.

Πίνακας 25: Τα μήκη απογύμνωσης καλωδίων [in]. Βλ. σχήμα στο βήμα 1.

Πλαίσιο A B C D E F G

MR8 1.6 7.1 1 11.8 1 11.8 *

MR9 1.6 7.1 1 11.8 1 11.8 *

* = Όσο το δυνατόν κοντύτερο.
1 Απογυμνώστε το καλώδιο του κινητήρα, το καλώδιο

ρεύματος δικτύου και το καλώδιο του αντιστάτη
πέδης.

ΕΠΙΣΗΜΑΝΣΗ!

Τα προγράμματα λογισμικό Vacon® 100
FLOW και HVAC δεν διαθέτουν τις
λειτουργίες δυναμικής πέδησης ή
αντίστασης φρένου.

G. Ο αγωγός γείωσης

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

M4x10

VACON · 78 ΚΑΛΏΔΙΑ ΙΣΧΎΟΣ

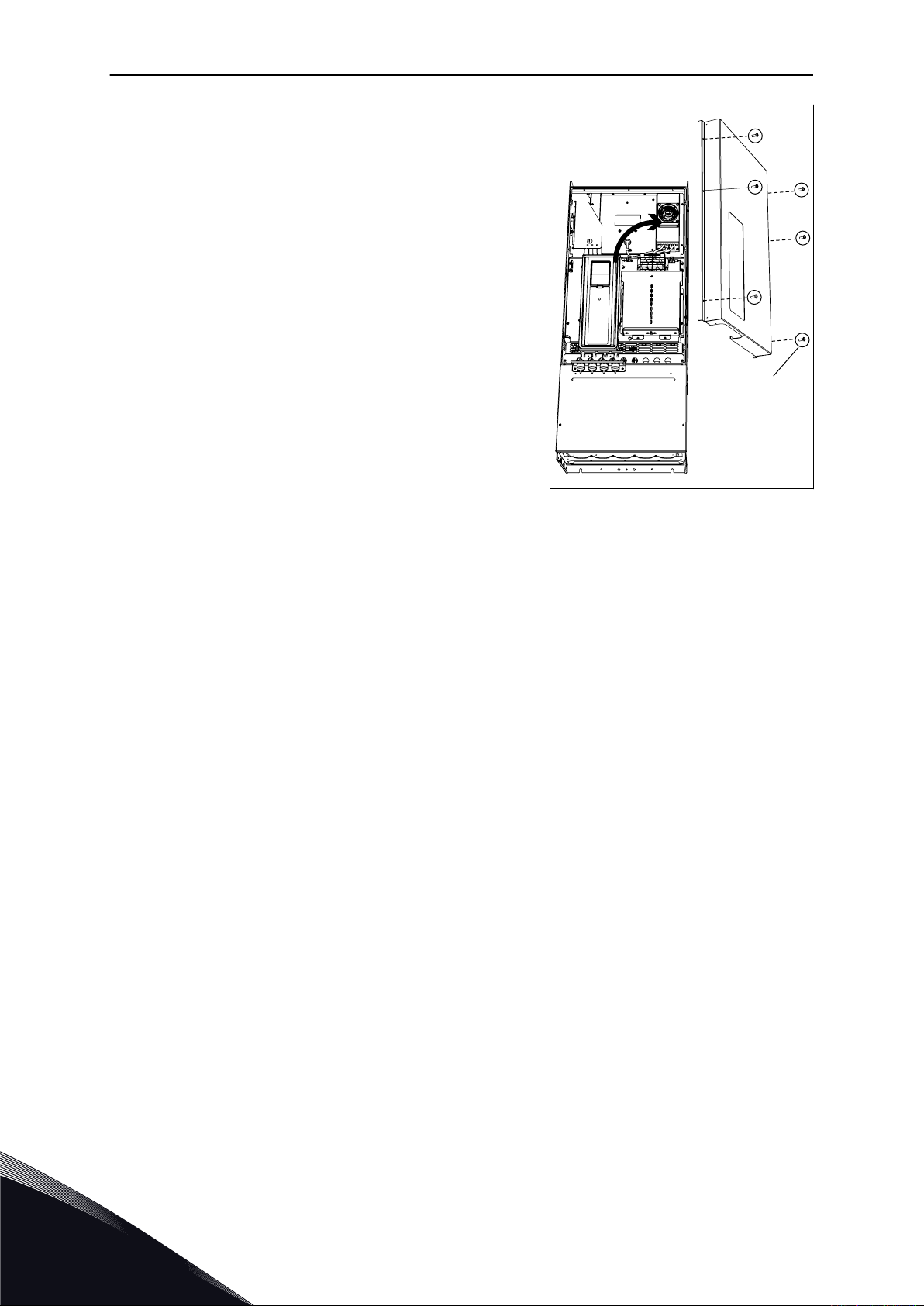

2 Μόνο MR9: Ανοίξτε το κάλυμμα του ρυθμιστή

στροφών AC.

5

TEL. [phone] · FAX [phone]

M4x8

M4x8

ΚΑΛΏΔΙΑ ΙΣΧΎΟΣ VACON · 79

3 Αφαιρέστε το κάλυμμα των καλωδίων.

MR8

MR9

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

M4x8

M5x10

VACON · 80 ΚΑΛΏΔΙΑ ΙΣΧΎΟΣ

4 Αφαιρέστε την πλάκα εισόδου καλωδίων.

MR8

5

MR9

TEL. [phone] · FAX [phone]

M4x8

ΚΑΛΏΔΙΑ ΙΣΧΎΟΣ VACON · 81

5 Μόνο MR9: Λύστε τις βίδες και αφαιρέστε το έλασμα

στεγανοποίησης.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

M5

M4x8

A

VACON · 82 ΚΑΛΏΔΙΑ ΙΣΧΎΟΣ

6 Αφαιρέστε το έλασμα θωράκισης ΗΜΣ.

A. Η πεταλούδα στο MR8

MR9

5

TEL. [phone] · FAX [phone]

L1

U V W

L2 L3 DC-

DC+

R+

R-

L1

U V W

L2

L3 DC-

DC+

R+

R-

ΚΑΛΏΔΙΑ ΙΣΧΎΟΣ VACON · 83

7 Βρείτε τους ακροδέκτες των καλωδίων κινητήρα. Η

θέση των ακροδεκτών είναι διαφέρει από τη συνήθη,
ειδικά στο MR8.

MR8

MR9

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

VACON · 84 ΚΑΛΏΔΙΑ ΙΣΧΎΟΣ

8 Κόψτε και ανοίξτε τις ροδέλες για να περάσετε τα

καλώδια από μέσα τους.

Μην κόβετε τα ανοίγματα της ροδέλας πιο

a)

φαρδιά από ότι είναι απαραίτητο για τα καλώδια
που χρησιμοποιείτε.
Εάν οι ροδέλες διπλώνουν κατά την εισαγωγή

b)

του καλωδίου, τραβήξτε πίσω το καλώδιο για να
ευθυγραμμίσετε τις ροδέλες.

9 Προσαρτήστε τη ροδέλα και το καλώδιο έτσι ώστε το

πλαίσιο του ρυθμιστή στροφών να μπαίνει στην
αυλάκωση της ροδέλας.

Σε περίβλημα κλάσης IP54, η σύνδεση μεταξύ

a)

της ροδέλας και του καλωδίου θα πρέπει να είναι
σφικτή. Τραβήξτε το πρώτο τμήμα του καλωδίου
από τη ροδέλα έτσι ώστε να παραμένει
ευθύγραμμο.
Εάν αυτό δεν είναι δυνατό, σφίξτε τη σύνδεση με

b)

λίγη μονωτική ταινία ή δεματικό καλωδίου.

5

TEL. [phone] · FAX [phone]

ΚΑΛΏΔΙΑ ΙΣΧΎΟΣ VACON · 85

10 Εάν χρησιμοποιείτε χονδρά καλώδια, τοποθετήστε

τους μονωτήρες καλωδίων ανάμεσα στους
ακροδέκτες για να αποφευχθεί η επαφή ανάμεσα στα
καλώδια.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

A

B

A

VACON · 86 ΚΑΛΏΔΙΑ ΙΣΧΎΟΣ

11 Συνδέστε τα απογυμνωμένα καλώδια.

Συνδέστε τους αγωγούς φάσης του καλωδίου

a)

ρεύματος και του καλωδίου κινητήρα στους
σωστούς ακροδέκτες. Εάν χρησιμοποιείτε
καλώδιο αντιστάτη πέδης, συνδέστε τους
αγωγούς του στους σωστούς ακροδέκτες.
Τοποθετήστε τον αγωγό γείωσης του κάθε

b)

καλωδίου σε ακροδέκτη γείωσης με σφιγκτήρα
γείωσης για αγωγό γείωσης.
Βεβαιωθείτε ότι ο εξωτερικός αγωγός γείωσης

c)

συνδέεται με τη μπάρα γείωσης. Ανατρέξτε στο
κεφάλαιο 2.4 Γείωση και προστασία από σφάλμα
γείωσης.
Βλ. τις σωστές ροπές σύσφιξης στο Πίνακας 26.

d)

A. Σύνδεση καλωδίων
B. Κάντε μια σύνδεση γείωσης στο

MR8

A. Κάντε μια σύνδεση γείωσης στο

MR9

5

TEL. [phone] · FAX [phone]

A

C

B

ΚΑΛΏΔΙΑ ΙΣΧΎΟΣ VACON · 87

12 Εάν χρησιμοποιείτε πολλά καλώδια σε έναν

ακροδέκτη, τοποθετήστε τα κως των καλωδίων το
ένα επάνω στο άλλο.

A. Ο πρώτος ακροδέκτης κως του

καλωδίου
B. Ο δεύτερος ακροδέκτης κως

του καλωδίου
C. Ο ακροδέκτης

13 Αποκαλύψτε τη θωράκιση και των 3 καλωδίων για να

γίνει σύνδεση 360 μοιρών με το σφιγκτήρα γείωσης
της θωράκισης καλωδίου.

14 Προσαρτήστε ξανά το έλασμα θωράκισης ΗΜΣ. Για

το MR9, προσαρτήστε το έλασμα στεγανοποίησης.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

M4x10

VACON · 88 ΚΑΛΏΔΙΑ ΙΣΧΎΟΣ

15 Προσαρτήστε το έλασμα εισόδου καλωδίων και

κατόπιν το κάλυμμα καλωδίων.

16 Για το MR9, προσαρτήστε το κάλυμμα του ρυθμιστή

στροφών (εκτός εάν θέλετε να κάνετε πρώτα τις
συνδέσεις ελέγχου).

17 Βεβαιωθείτε ότι ο αγωγός γείωσης είναι

συνδεδεμένος με τον κινητήρα και επίσης με τους
ακροδέκτες που επισημαίνονται με .

Για συμμόρφωση με τις απαιτήσεις του

a)

προτύπου EN 61800-5-1, να συμμορφώνεστε με
τις οδηγίες στο κεφάλαιο 2.4 Γείωση και
προστασία από σφάλμα γείωσης.
Συνδέστε τον αγωγό προστασίας με 1 από τους

b)

βιδωτούς ακροδέκτες με πέλμα καλωδίου και
βίδα M8.

5

TEL. [phone] · FAX [phone]

ΚΑΛΏΔΙΑ ΙΣΧΎΟΣ VACON · 89

Πίνακας 26: Ροπές σύσφιξης των ακροδεκτών

Πλαίσιο Τύπος

0140 2 - 0205 2

MR8

MR9

0140 5 - 0205 5
0080 6 - 0125 6
0080 7 - 0125 7

0261 2 - 0310 2
0261 5 - 0310 5
0144 6 - 0208 6
0144 7 - 0208 7

Ροπή σύσφιγξης:
το καλώδιο ρεύματος
δικτύου και τους
ακροδέκτες του
καλωδίου κινητήρα

[Nm] lb-in. [Nm] lb-in. [Nm] lb-in.

30 266 1.5 13.3 20 177

40 266 1.5 13.3 20 177

Ροπή σύσφιγξης:
οι σφιγκτήρες γείωσης
της θωράκισης
καλωδίου

Ροπή σύσφιγξης:
οι σφιγκτήρες γείωσης
του αγωγού γείωσης

5.7 ΕΓΚΑΤΆΣΤΑΣΗ ΣΕ ΔΊΚΤΥΟ ΜΕ ΓΩΝΙΑΚΉ ΓΕΊΩΣΗ

Μπορείτε να χρησιμοποιήσετε γωνιακή γείωση με τους τύπους ρυθμιστή στροφών (MR7 έως
MR9) με ονομαστική τιμή 72-310 A με ρεύμα 380-480 V και 75-310 A με ρεύμα 208-240 V.

Σε αυτές τις συνθήκες, θα πρέπει να αλλάξετε το επίπεδο προστασίας ΗΜΣ σε C4. Βλ. τις
οδηγίες στο 7.6 Εγκατάσταση σε σύστημα IT.

Μην χρησιμοποιείτε γωνιακή γείωση με τους τύπους ρυθμιστή στροφών (MR4 έως MR6) με
ονομαστική τιμή 3,4-61 A με ρεύμα 380-480 V ή 3,7-62 A με ρεύμα 208-240 V.

Η γωνιακή γείωση επιτρέπεται για τους ρυθμιστές στροφών MR4-6 (τάση δικτύου 208-230 V)
μέχρι 2000 m.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

STO JMP

L

I

M

K

H

G

F

J

E

D

A

B

C

VACON · 90 ΜΟΝΆΔΑ ΕΛΈΓΧΟΥ

6 ΜΟΝΆΔΑ ΕΛΈΓΧΟΥ

6.1 ΕΞΑΡΤΉΜΑΤΑ ΜΟΝΆΔΑΣ ΕΛΈΓΧΟΥ

Η μονάδα ελέγχου του ρυθμιστή στροφών AC περιέχει τις βασικές πλακέτες και τις
προαιρετικές πλακέτες. Οι προαιρετικές πλακέτες συνδέονται στις εγκοπές της κάρτας ελέγχου
(βλ. 6.4 Εγκατάσταση προαιρετικών πλακετών).

Σχ. 38: Τα εξαρτήματα της μονάδας ελέγχου

A. Οι ακροδέκτες ελέγχου των τυπικών

συνδέσεων I/O
B. Η σύνδεση Ethernet
C. Οι ακροδέκτες της κάρτας ηλεκτρονόμων

για τις 3 εξόδους ρελέ ή τις 2 εξόδους

ρελέ και το θερμίστορ
D. Οι προαιρετικές κάρτες

E. Ένας μικροδιακόπτης DIP για τον

F. Ένας μικροδιακόπτης DIP για την επιλογή

τερματισμό του διαύλου RS485

σήματος της αναλογικής εξόδου

G. Ένας μικροδιακόπτης DIP για την

απομόνωση των ψηφιακών εισόδων από
τη γη

6

TEL. [phone] · FAX [phone]

ΜΟΝΆΔΑ ΕΛΈΓΧΟΥ VACON · 91

H. Ένας μικροδιακόπτης DIP για την επιλογή

σήματος της αναλογικής εισόδου 2
I. Ένας μικροδιακόπτης DIP για την επιλογή

σήματος της αναλογικής εισόδου 1
J. Ο ενδείκτης κατάστασης της σύνδεσης

Ethernet

K. Ένας ανεμιστήρας (μόνο στις IP54 του

MR4 και του MR5)
L. Η μπαταρία του RTC
M. Η τοποθεσία και η προεπιλεγμένη θέση

του βραχυκυκλωτήρα Safe Torque Off

(STO)

Όταν λαμβάνετε το ρυθμιστή στροφών AC, η μονάδα ελέγχου περιέχει τη βασική διασύνδεση
ελέγχου. Εάν έχετε συμπεριλάβει ειδικές επιλογές στην παραγγελία σας, ο ρυθμιστής στροφών
AC θα είναι όπως ορίζεται στην παραγγελία σας. Στις επόμενες σελίδες θα βρείτε πληροφορίες
σχετικά με τους ακροδέκτες και γενικά παραδείγματα συνδεσμολογίας.

Είναι δυνατή η χρήση του ρυθμιστή στροφών με εξωτερική πηγή τροφοδοσίας ρεύματος με τις
εξής ιδιότητες: +24 VDC ±10%, ελάχιστα 1000 mA. Συνδέστε την εξωτερική πηγή ρεύματος στον
ακροδέκτη 30. Αυτή η τάση είναι επαρκής ώστε να μένει σε λειτουργία η μονάδα ελέγχου και να
ορίζετε εσείς τις παραμέτρους. Οι μετρήσεις του κύριου κυκλώματος (για παράδειγμα, η τάση
της ζεύξης DC και η θερμοκρασία της μονάδας) δεν είναι διαθέσιμες όταν ο ρυθμιστής στροφών
δεν αφαίρεση συνδεδεμένος στο ρεύμα.

Το LED κατάστασης του ρυθμιστή στροφών παρουσιάζει την κατάσταση του ρυθμιστή στροφών.
Το LED κατάστασης βρίσκεται στον πίνακα ελέγχου, κάτω από το πληκτρολόγιο και μπορεί να
απεικονίζει 5 διαφορετικές καταστάσεις.

Πίνακας 27: Οι καταστάσεις των LED κατάστασης του ρυθμιστή στροφών

Χρώμα λυχνίας LED Κατάσταση του ρυθμιστή στροφών

Αναβοσβήνει αργά Έτοιμο

Πράσινο Λειτουργία

Κόκκινο Βλάβη

Πορτοκαλί Συναγερμός

Αναβοσβήνει γρήγορα Λήψη λογισμικού

6.2 ΚΑΛΩΔΊΩΣΗ ΜΟΝΆΔΑΣ ΕΛΈΓΧΟΥ

Η τυπική κάρτα I/O διαθέτει 22 σταθερούς ακροδέκτες ελέγχου και 8 ακροδέκτες κάρτας
ηλεκτρονόμων. Μπορείτε να δείτε τις τυπικές συνδέσεις της μονάδας ελέγχου και τις
περιγραφές των σημάτων στο Σχ. 39.

6.2.1 ΕΠΙΛΟΓΉ ΚΑΛΩΔΊΩΝ ΕΛΈΓΧΟΥ

Τα καλώδια ελέγχου θα πρέπει να είναι κατ' ελάχιστο πολυπολικά μπλενταρισμένα καλώδια 0,5
mm2. Δείτε περισσότερα για τους τύπους καλωδίων στο Πίνακας 15 Η επιλογή του σωστού
καλωδίου. Τα καλώδια των ακροδεκτών θα πρέπει να είναι το μέγιστο 2,5 mm2 για τους
ακροδέκτες της πλακέτας ηλεκτρονόμων και τους άλλους ακροδέκτες.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

6

VACON · 92 ΜΟΝΆΔΑ ΕΛΈΓΧΟΥ

Πίνακας 28: Οι ροπές σύσφιξης των καλωδίων ελέγχου

Ο ακροδέκτης Η βίδα του ακροδέκτη Η ροπή σύσφιγξης

Nm lb-in.

Όλοι οι ακροδέκτες της
πλακέτας I/O και της
πλακέτας ρελέ

M3 0.5 4.5

6.2.2 ΑΚΡΟΔΈΚΤΕΣ ΕΛΈΓΧΟΥ ΚΑΙ ΜΙΚΡΟΔΙΑΚΌΠΤΕΣ DIP

Εδώ βλέπετε τη βασική περιγραφή των ακροδεκτών της τυπικής πλακέτας I/O και της πλακέτας
ρελέ. Για περισσότερες πληροφορίες , βλ. 11.1 Τεχνικά χαρακτηριστικά συνδέσεων ελέγχου.

Κάποιοι ακροδέκτες αντιστοιχούν σε σήματα που διαθέτουν προαιρετικές λειτουργίες τις οποίες
μπορείτε να χρησιμοποιήσετε με τους μικροδιακόπτες DIP. Δείτε περισσότερα στην 6.2.2.1
Λογισμικό λειτουργιών ακροδεκτών με τους μικροδιακόπτες DIP.

6

TEL. [phone] · FAX [phone]

Modbus RTU
BACnet, N2

1

6

2

3

4

5

18

19

30

12

7

13

8

9

10

14

15

16

21

22

23

11

17

A
B

24

25

26

32

33

*)

*)

Βασική πλακέτα I/O

Ακροδέκτης Σήμα Περιγραφή

Ποτενσιόμετρο

αναφοράς

1...10kΩ

Δισύρματος πομπός
Πραγματική

τιμή

I = (0)4...20mA

+10 Vref

Αναφορά εξόδου

AI1+

Αναλογικής είσοδος,
τάση ή ρεύμα

AI1-

Αναλογική είσοδος,
κοινή, (ρεύμα)

AI2+

Αναλογικής είσοδος,
τάση ή ρεύμα

AI2-

Αναλογική είσοδος,
κοινή, (ρεύμα)

24Vout

Βοηθητική τάση 24V

GND Γείωση I/O

DI1

Ψηφιακή είσοδος 1

DI2 Ψηφιακή είσοδος 2

DI3

Ψηφιακή είσοδος 3

CM

Κοινή για DI1-DI6

24Vout Βοηθητική τάση 24V

GND Γείωση I/O

DI4

Ψηφιακή είσοδος 4

DI5

Ψηφιακή είσοδος 5

DI6

Ψηφιακή είσοδος 6

CM Κοινή για DI1-DI6

AO1+

Αναλογικό σήμα
(+έξοδος)

AO1-/GND

Κοινή αναλογική έξοδος
/ γείωση Ι/Ο

+24Vin

Βοηθητική τάση

εισόδου 24V
RS485 Σειριακός δίαυλος,Zαρνητικό
RS485

Σειριακός δίαυλος, θετικό

RO1 NC

RO1 CM

RO1 NO

RO2 NC

RO2 CM

RO2 NO

RO3 CM

RO3 NO

Έξοδος ρελέ 1

Έξοδος ρελέ 2

Έξοδος ρελέ 3

Συχνότητα
αναφοράς

Συχνότητα
αναφοράς

Έναρξη κίνησης εμπρός

Έναρξη κίνησης πίσω

Εξωτερικό σφάλμα

DI4 DI5 Συχν. αναφ.

Ανοικτή Ανοικτή

Ανοικτή

Ανοικτή

Κλειστή

Κλειστή

Κλειστή
Κλειστή

Αναλογική είσοδος 1
Προκαθ. συχν. 1
Προκαθ. συχν. 2
Προκαθ. συχν. 3

Αναίρεση σφάλματος

Συχνότητα εξόδου

ΛΕΙΤΟΥΡΓΙΑ

ΣΦΑΛΜΑ

ΕΤΟΙΜΟ

mA

ΛΕΙΤΟΥΡΓΙΑ

ΜΟΝΆΔΑ ΕΛΈΓΧΟΥ VACON · 93

Σχ. 39: Τα σήματα των ακροδεκτών ελέγχου στην τυπική πλακέτα I/O και ένα παράδειγμα σύνδεσης.
Εάν συμπεριλάβετε τον προαιρετικό κωδικό +SBF4 στην παραγγελία σας, η έξοδος ρελέ 3
αντικαθίσταται από μια είσοδο θερμίστορ.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

6

21
22

23
24

25
26
32

33

Από τη βασική πλακέτα I/O

Από ακρ.

#6 ή 12

Από ακρ.

#13

ΛΕΙΤΟΥΡΓΙΑ

Πλακέτα ρελέ 1

Ακροδέκτης

Σήμα

Προεπιλογή

RO1 NC
RO1 CM

RO1 NO
RO2 NC

RO2 CM
RO2 NO
RO3 CM

RO3 NO

Έξοδος ρελέ 1

Έξοδος ρελέ 2

Έξοδος ρελέ 3

ΛΕΙΤΟΥΡΓΙΑ

ΣΦΑΛΜΑ

ΕΤΟΙΜΟ

TI1+

TI1-

21
22

23
24

25
26
28

29

Από τη βασική πλακέτα I/O

Από ακρ.

#12

Από ακρ.

#13

ΛΕΙΤΟΥΡΓΙΑ

Πλακέτα ρελέ 2

Ακροδέκτης Σήμα

Προεπιλογή

RO1 NC
RO1 CM
RO1 NO
RO2 NC
RO2 CM
RO2 NO

Έξοδος ρελέ 1

Έξοδος ρελέ 2

Είσοδος
θερμίστορ

ΛΕΙΤΟΥΡΓΙΑ

ΣΦΑΛΜΑ

ΧΩΡΙΣ

ΕΝΕΡΓΕΙΑ

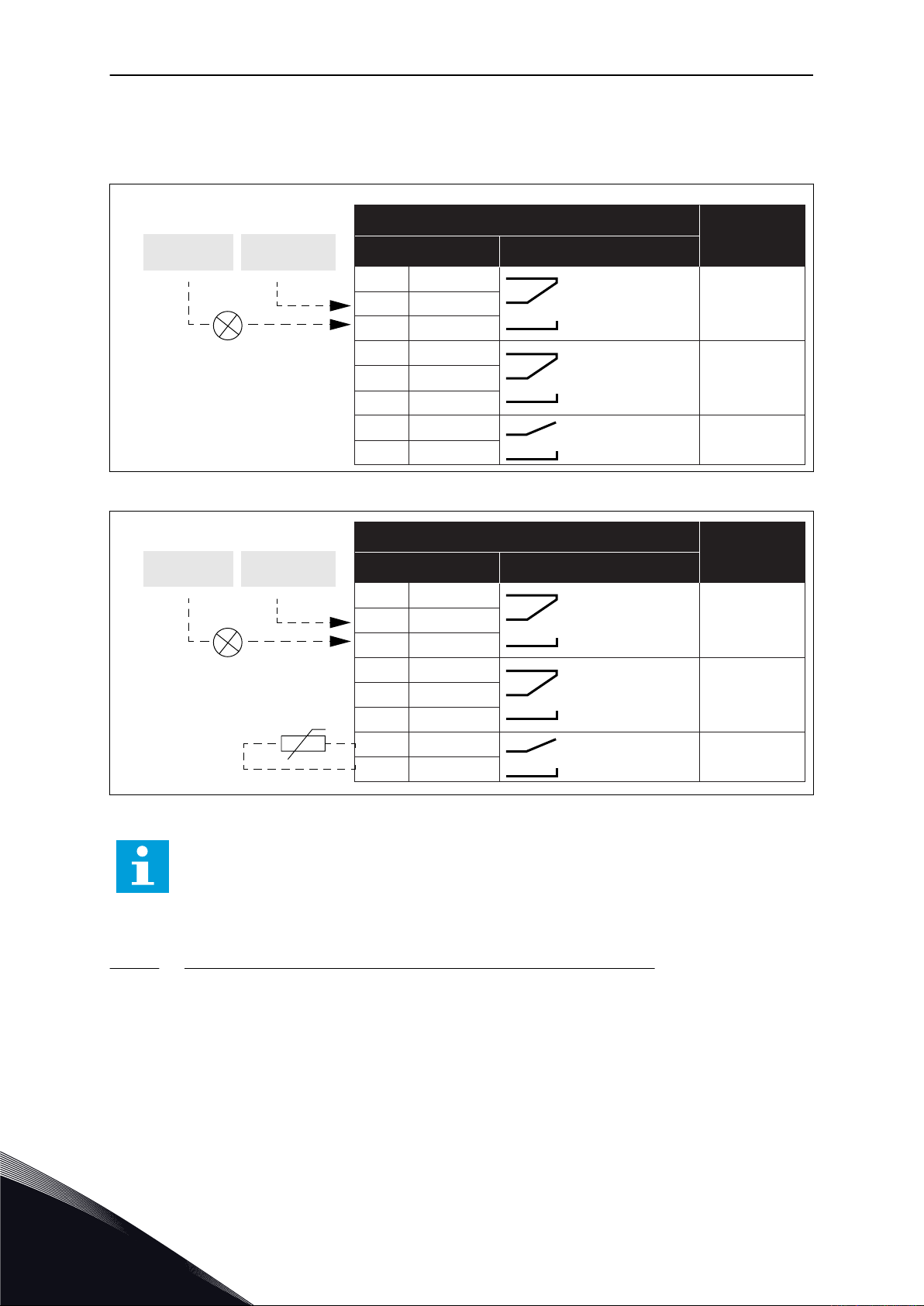

VACON · 94 ΜΟΝΆΔΑ ΕΛΈΓΧΟΥ

* = Μπορείτε να απομονώσετε τις ψηφιακές εισόδους από τη γη με μικροδιακόπτη. Βλ. 6.2.2.2
Απομόνωση ψηφιακών εισόδων από τη γη.

Υπάρχουν διαθέσιμες 2 διαφορετικές πλακέτες ρελέ.

Σχ. 40: Η κανονική πλακέτα ρελέ (+SBF3)

Σχ. 41: Η προαιρετική πλακέτα ρελέ (+SBF4)

ΕΠΙΣΗΜΑΝΣΗ!

Η λειτουργία εισόδου θερμίστορ δεν ενεργοποιείται αυτόματα.

Για να χρησιμοποιήσετε τη λειτουργία εισόδου θερμίστορ, θα πρέπει να ενεργοποιήσετε την
παράμετρο «βλάβη θερμίστορ» στο λογισμικό. Δείτε το Εγχειρίδιο εφαρμογών.

6.2.2.1 Λογισμικό λειτουργιών ακροδεκτών με τους μικροδιακόπτες DIP
Μπορείτε να κάνετε 2 επιλογές με τους μικροδιακόπτες DIP για προκαθορισμένους ακροδέκτες.

Οι διακόπτες έχουν 2 θέσεις: επάνω και κάτω. Μπορείτε να δείτε τη θέση του κάθε
μικροδιακόπτη DIP και τις πιθανές επιλογές στο Σχ. 42.

6

TEL. [phone] · FAX [phone]

A B

A

B

C

D

E

AI2

U
I

AI1

U
I

RS-485

OFF
ON

AO1

U
I

ΜΟΝΆΔΑ ΕΛΈΓΧΟΥ VACON · 95

Σχ. 42: Οι επιλογές των μικροδιακοπτών DIP

A. Το σήμα τάσης (U), είσοδος 0-10 V
B. Το σήμα ρεύματος (I), είσοδος 0-20 mA

D. ON
E. Ο τερματισμός του διαύλου RS-485.

C. OFF

Πίνακας 29: Οι προεπιλεγμένες θέσεις των μικροδιακοπτών DIP

Ο μικροδιακόπτης DIP Η προεπιλεγμένη θέση

AI1 U

AI2 I

AO1 I

Τερματισμός διαύλου RS485 OFF

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

6

A

B

C

VACON · 96 ΜΟΝΆΔΑ ΕΛΈΓΧΟΥ

6.2.2.2 Απομόνωση ψηφιακών εισόδων από τη γη
Είναι δυνατή η απομόνωση των ψηφιακών εισόδων από τη γη (ακροδέκτες 8-10 και 14-16) στην

κοινή πλακέτα I/O. Για να το κάνετε αυτό, αλλάξτε τη θέση ενός μικροδιακόπτη DIP στην
πλακέτα ελέγχου.

Σχ. 43: Αλλάξτε τη θέση αυτού του διακόπτη για την απομόνωση των ψηφιακών εισόδων από τη γη

A. Οι ψηφιακές είσοδοι

C. Συνδεδεμένη στο GND (εξ ορισμού)

B. Αιωρούμενη

6.3 ΣΎΝΔΕΣΗ FIELDBUS

Μπορείτε να συνδέσετε το ρυθμιστή στροφών σε fieldbus με καλώδιο RS485 ή Ethernet. Εάν
χρησιμοποιείτε καλώδιο RS485, συνδέστε το στον ακροδέκτη A και B της κανονικής πλακέτας
I/O. Εάν χρησιμοποιείτε καλώδιο Ethernet, συνδέστε το στον ακροδέκτη Ethernet κάτω από το
κάλυμμα του ρυθμιστή στροφών.

6

TEL. [phone] · FAX [phone]

C

D

B

A

ΜΟΝΆΔΑ ΕΛΈΓΧΟΥ VACON · 97

Σχ. 44: Οι συνδέσεις Ethernet και RS485

A. RS485 ακροδέκτης A = Δεδομένα ­B. RS485 ακροδέκτης Β = Δεδομένα +

C. Ο ακροδέκτης Ethernet
D. Οι ακροδέκτες ελέγχου

6.3.1 ΧΡΉΣΗ FIELDBUS ΔΙΑΜΈΣΟΥ ΚΑΛΩΔΊΟΥ ETHERNET

Πίνακας 30: Δεδομένα καλωδίου Ethernet

Στοιχείο Περιγραφή

Ο τύπος του βύσματος Ένα θωρακισμένο βύσμα RJ45, με μέγιστο μήκος 40 mm

Ο τύπος του καλωδίου CAT5e STP

Το μήκος του καλωδίου Μέγιστο 100 m (328 ft)

ΔΕΔΟΜΈΝΑ ΚΑΛΩΔΊΩΣΗΣ

1 Συνδέστε το καλώδιο Ethernet με τον ακροδέκτη του.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

6

VACON · 98 ΜΟΝΆΔΑ ΕΛΈΓΧΟΥ

2 Στο IP21, κόψτε και απελευθερώστε το άνοιγμα στο

κάλυμμα του ρυθμιστή στροφών AC για το καλώδιο
Ethernet.
Στο IP54, κόψτε μια οπή στη ροδέλα και μετακινήστε
το καλώδιο μέσα από αυτήν.

Εάν η ροδέλα διπλώνει κατά την εισαγωγή του

a)

καλωδίου, τραβήξτε πίσω το καλώδιο για να
ευθυγραμμίσετε τη ροδέλα.
Η οπή της ροδέλας δε θα πρέπει να είναι

b)

πλατύτερη από το καλώδιο σας.
Τραβήξτε το πρώτο τμήμα του καλωδίου από τη

c)

ροδέλα έτσι ώστε να παραμένει ευθύγραμμο. Εάν
αυτό δεν είναι δυνατό, σφίξτε τη σύνδεση με λίγη
μονωτική ταινία ή δεματικό καλωδίου.

IP21

IP54

6

TEL. [phone] · FAX [phone]

A

A

ΜΟΝΆΔΑ ΕΛΈΓΧΟΥ VACON · 99

3 Τοποθετήστε ξανά στη θέση του το κάλυμμα του

ρυθμιστή στροφών. Διατηρήστε την απόσταση μεταξύ
του καλωδίου Ethernet και του καλωδίου του
κινητήρα σε 30 cm κατ' ελάχιστο.

A. Το καλώδιο Ethernet σε IP21

A. Το καλώδιο Ethernet σε IP54

Δείτε περισσότερα στο Εγχειρίδιο εγκατάστασης του fieldbus που διαθέτετε.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

6

10

5

15 mm

VACON · 100 ΜΟΝΆΔΑ ΕΛΈΓΧΟΥ

6.3.2 ΧΡΉΣΗ FIELDBUS ΔΙΑΜΈΣΟΥ ΚΑΛΩΔΊΟΥ RS485

Πίνακας 31: Δεδομένα καλωδίου RS485

Στοιχείο Περιγραφή

Ο τύπος του βύσματος 2,5 mm

Ο τύπος του καλωδίου STP (shielded twisted pair), Belden 9841 ή σχεδόν το ίδιο

Το μήκος του καλωδίου Έτσι ώστε να συμφωνεί με το fieldbus. Δείτε το εγχειρίδιο του fieldbus.

2

ΚΑΛΩΔΊΩΣΗ RS485

1 Αφαιρέστε περίπου 15 mm (0,59 in) της γκρι

θωράκισης από το καλώδιο RS485. Κάντε το και για
τα 2 καλώδια fieldbus.

Απογυμνώστε τα καλώδια για περίπου 5 (0.20 in)

a)

mm για να τα τοποθετήστε στους ακροδέκτες.
Μην διατηρείτε περισσότερα από 10 mm (0.39
in) του καλωδίου εκτός των ακροδεκτών.
Απογυμνώστε το καλώδιο σε τέτοια απόσταση

b)

από τον ακροδέκτη έτσι ώστε να μπορείτε να το
προσαρτήσετε στο πλαίσιο με το σφιγκτήρα
γείωσης για το καλώδιο καλωδίου. Απογυμνώστε
το καλώδιο σε μέγιστο μήκος 15 mm (0,59 in).
Μην αφαιρείτε την θωράκιση από αλουμίνιο του
καλωδίου.

6

TEL. [phone] · FAX [phone]
