Danfoss VACON 100, vacon 100 flow, vacon 100 hvac Installation guide [hu]

vacon 100

®

vacon 100 flow

vacon 100 hvac

®

®

FREKVENCIAVÁLTÓK

TELEPÍTÉSI ÚTMUTATÓ

FALRA RÖGZÍTHETŐ HAJTÁSOK

ELŐSZÓ VACON · 3

ELŐSZÓ

Dokumentumazonosí
tó:

Dátum: 15.12.2015

DPD01733G

A KÉZIKÖNYVRŐL

Jelen kézikönyv szerzői jogának tulajdonosa a Vacon Plc. Minden jog fenntartva.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

VACON · 4

TEL. [phone] · FAX [phone]

TARTALOMJEGYZÉK VACON · 5

TARTALOMJEGYZÉK

Előszó

A kézikönyvről 3

1 Jóváhagyások 8
2 Biztonság 10

2.1 A kézikönyvben található biztonsági szimbólumok 10

2.2 Figyelmeztetés 10

2.3 Vigyázat 11

2.4 Földelés és földzárlati védelem 12

2.5 Elektromágneses kompatibilitás (EMC) 13

2.6 RCD vagy RCM-eszköz használata 13

3 Az eszköz átvétele 14

3.1 A csomag címkéje 14

3.2 A típuskód 14

3.3 A kiszállított csomag tartalma 15

3.4 A csomagolás eltávolítása és a frekvenciaváltó megemelése 15

3.4.1 A frekvenciaváltó súlya 15

3.4.2 Az MR8 és MR9 vázméretek megemelése 16

3.5 Kiegészítők 17

3.5.1 MR4 vázméret 18

3.5.2 MR5 váz 19

3.5.3 MR6 váz 20

3.5.4 MR7 váz 21

3.5.5 MR8 vázméret 21

3.5.6 MR9 váz 22

3.6 "Termék módosítva" címke 22

3.7 Leselejtezés 22

4 Rögzítés 23

4.1 Általános rögzítési információk 23

4.2 Méretek a falra való telepítéshez 23

4.2.1 Az MR4 falra való rögzítése 23

4.2.2 Az MR5 falra való rögzítése 24

4.2.3 Az MR6 falra való rögzítése 25

4.2.4 Az MR7 falra való rögzítése 26

4.2.5 Az MR8, IP21 és IP54 falra való rögzítése 27

4.2.6 Az MR8, IP00 falra való rögzítése 28

4.2.7 Az MR9, IP21 és IP54 falra való rögzítése 29

4.2.8 Az MR9, IP00 falra való rögzítése 30

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

VACON · 6 TARTALOMJEGYZÉK

4.3 Falra rögzítéshez használatos méretek, Észak-Amerika 31

4.3.1 MR4 falra rögzítése, Észak-Amerika 31

4.3.2 MR5 falra rögzítése, Észak-Amerika 32

4.3.3 MR6 falra rögzítése, Észak-Amerika 33

4.3.4 MR7 falra rögzítése, Észak-Amerika 34

4.3.5 MR8 falra rögzítése, Észak-Amerika 35

4.3.6 MR8 falra rögzítése, UL nyílt típus, Észak-Amerika 36

4.3.7 MR9 falra rögzítése, Észak-Amerika 37

4.3.8 MR9 falra rögzítése, UL nyílt típus, Észak-Amerika 38

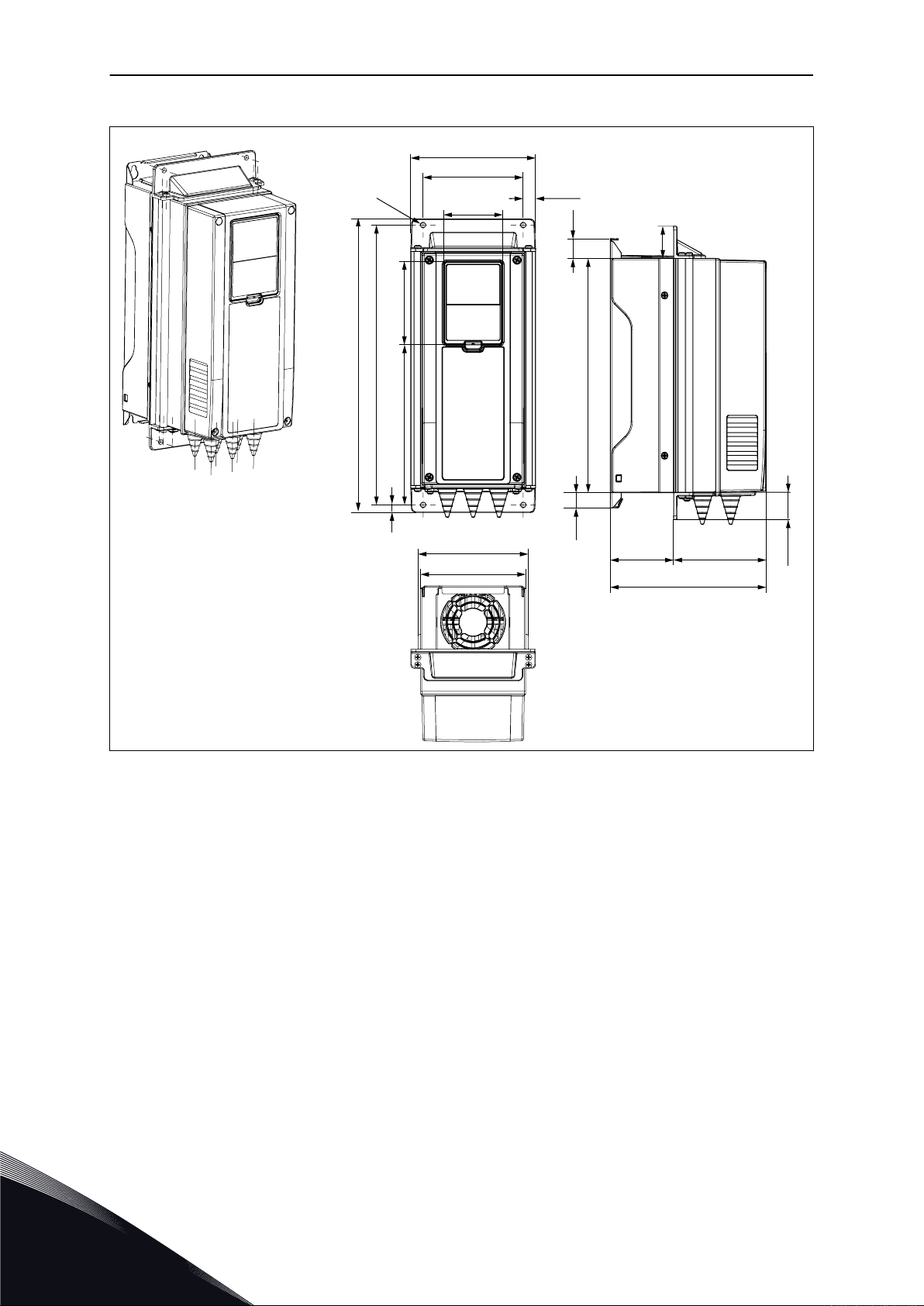

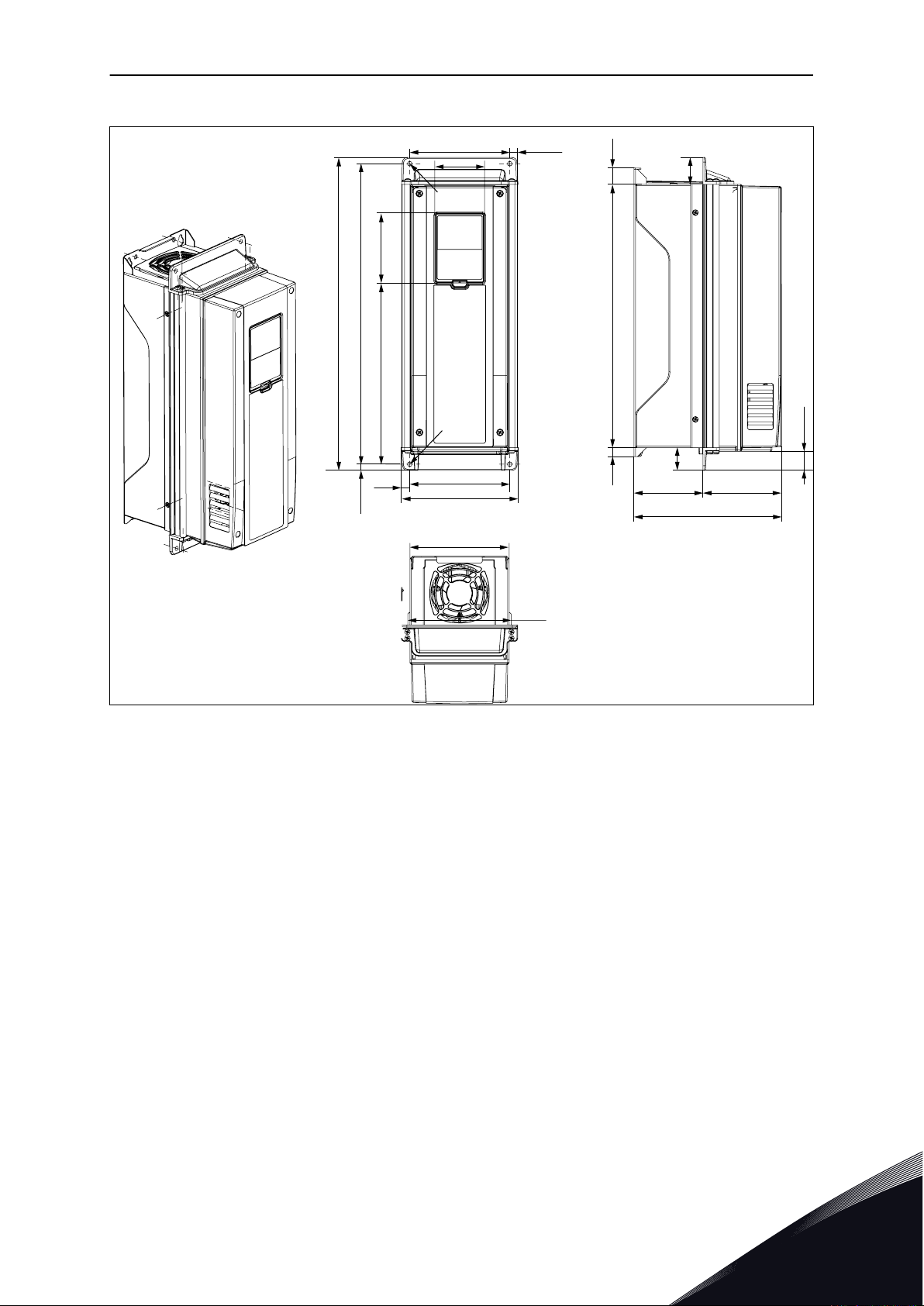

4.4 Méretek peremes szereléshez 38

4.4.1 Peremes szerelés, MR4 42

4.4.2 Peremes szerelés, MR5 43

4.4.3 Peremes szerelés, MR6 44

4.4.4 Peremes szerelés, MR7 45

4.4.5 Peremes szerelés, MR8 46

4.4.6 Peremes szerelés, MR9 47

4.5 Peremes szereléshez használatos méretek, Észak-Amerika 48

4.5.1 MR4 peremes szerelése, Észak-Amerika 48

4.5.2 MR5 peremes szerelése, Észak-Amerika 49

4.5.3 MR6 peremes szerelése, Észak-Amerika 50

4.5.4 MR7 peremes szerelése, Észak-Amerika 51

4.5.5 MR8 peremes szerelése, Észak-Amerika 52

4.5.6 MR9 peremes szerelése, Észak-Amerika 53

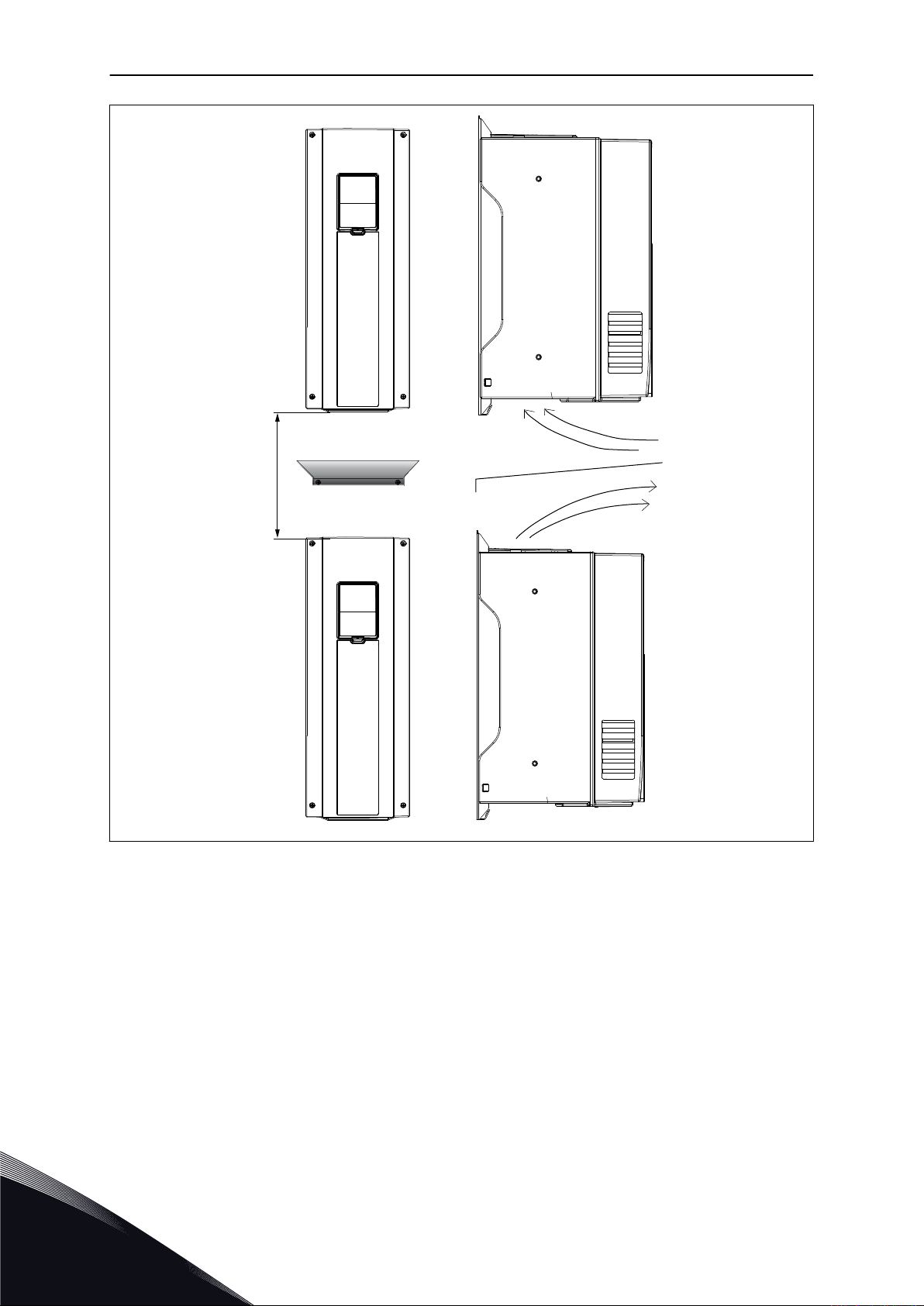

4.6 Hűtés 54

5 Tápkábelek 57

5.1 Kábelezési csatlakozások 57

5.2 A kábelezés UL szabványai 58

5.3 A kábelek méretei és kiválasztása 58

5.3.1 A kábelek és biztosítékok mérete 59

5.3.2 A kábelek és biztosítékok mérete, Észak-Amerika 63

5.4 Fékellenállás kábelei 68

5.5 Felkészülés a kábelek telepítésére 69

5.6 Kábelek telepítése 70

5.6.1 MR4-MR7 vázméretek 70

5.6.2 MR8-MR9 vázak 76

5.7 Telepítés sarokpotenciálon földelt hálózatba 88

6 Irányítóegység 89

6.1 Irányítóegység alkatrészei 89

6.2 Irányítóegység kábelezése 90

6.2.1 Vezérlőkábelek kiválasztása 90

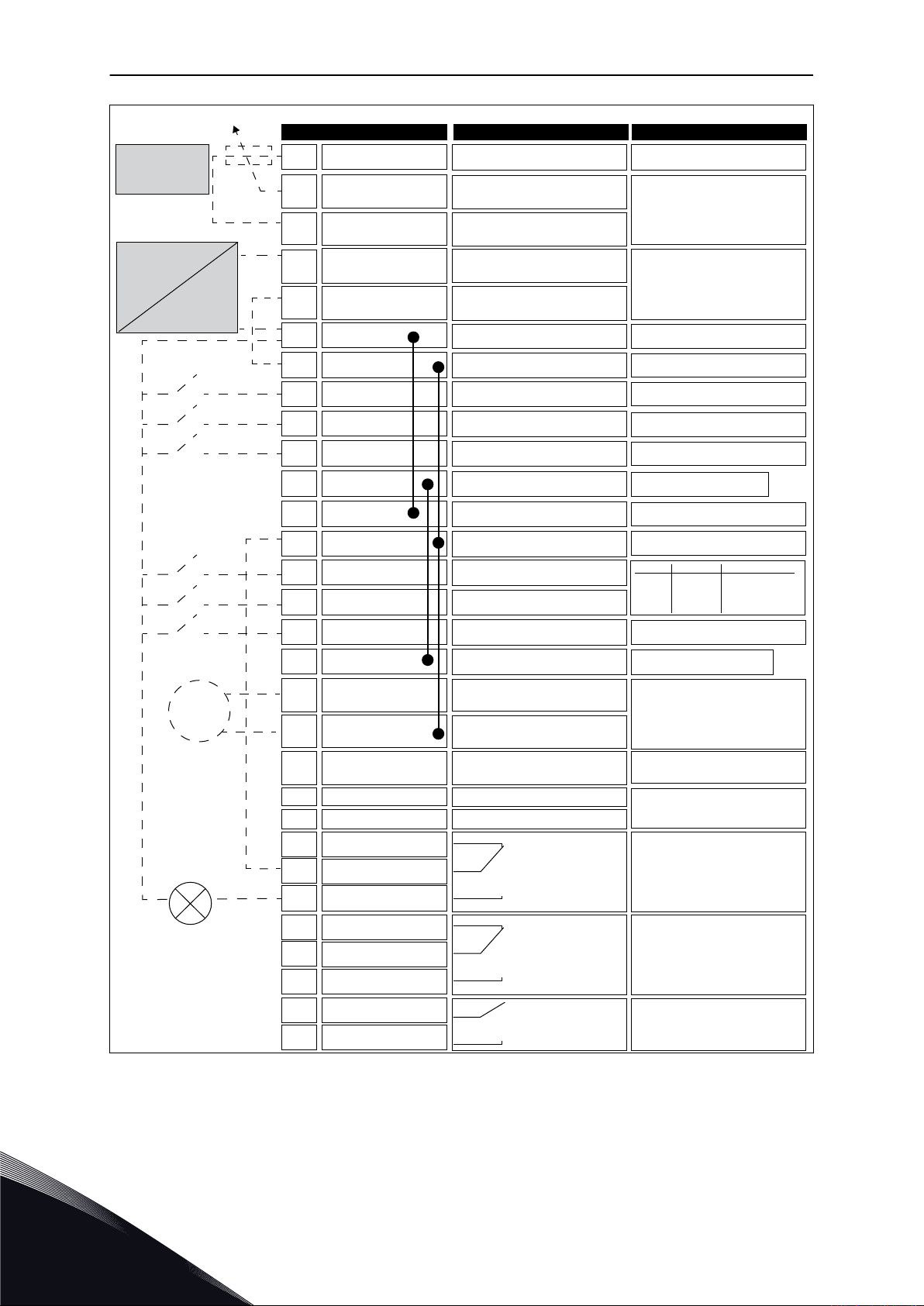

6.2.2 Vezérlőcsatlakozók és DIP-kapcsolók 91

6.3 Terepibusz-csatlakozás 95

6.3.1 Fieldbus használata Ethernet kábelen keresztül 96

6.3.2 Terepi busz használata RS485 kábelen keresztül 99

6.4 A bővítőkártyák telepítése 103

6.4.1 A telepítési művelet 104

TEL. [phone] · FAX [phone]

TARTALOMJEGYZÉK VACON · 7

6.5 Elem beszerelése a Valósidejű órához (Real Time Clock - RTC) 105

6.6 Galvános leválasztás 105

7 Üzembe helyezés és további utasítások 107

7.1 Üzembe helyezési biztonság 107

7.2 A meghajtó üzembe helyezése 107

7.3 A motor működése 108

7.3.1 A motor beindítása előtt elvégzendő ellenőrzések 108

7.4 A kábelek és a motor szigetelésének mérése 108

7.5 Telepítés tengeri környezetben 109

7.6 Telepítés IT rendszerben 109

7.6.1 EMC-átkötés az MR4-ben, MR5-ben és MR6-ban 109

7.6.2 Az MR7 EMC-átkötése. 112

7.6.3 Az MR8 EMC-átkötése 114

7.6.4 Az MR9 EMC-átkötése 115

7.7 Karbantartás 116

8 Műszaki adatok, Vacon® 100 118

8.1 A frekvenciaváltó névleges teljesítményei 118

8.1.1 208-240 V hálózati feszültség 118

8.1.2 380-500 V hálózati feszültség 120

8.1.3 525-600 V hálózati feszültség 121

8.1.4 525-690 V hálózati feszültség 122

8.1.5 Túlterhelési képesség 122

8.1.6 Fékellenállás teljesítményei 123

8.2 Vacon® 100 - műszaki adatok 128

9 Műszaki adatok, Vacon® 100 FLOW 133

9.1 A frekvenciaváltó névleges teljesítményei 133

9.1.1 208-240 V hálózati feszültség 133

9.1.2 380-500 V hálózati feszültség 135

9.1.3 525-600 V hálózati feszültség 136

9.1.4 525-690 V hálózati feszültség 137

9.1.5 Túlterhelési képesség 137

9.2 Vacon® 100 FLOW - műszaki adatok 139

10 Műszaki adatok, Vacon® 100 HVAC 144

10.1 A frekvenciaváltó névleges teljesítményei 144

10.1.1 208-240 V hálózati feszültség 144

10.1.2 380-500 V hálózati feszültség 146

10.1.3 Túlterhelési képesség 147

10.2 Vacon® 100 HVAC - műszaki adatok 148

11 Vezérlőcsatlakozások műszaki adatai 153

11.1 Vezérlőcsatlakozások műszaki adatai 153

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

VACON · 8 JÓVÁHAGYÁSOK

1 JÓVÁHAGYÁSOK

Ez a Vacon termék a következő jóváhagyásokban részesült.

EK megfelelőségi nyilatkozat

1.
Az EK megfelelőségi nyilatkozatot a következő oldalon találja.

•

UL jóváhagyás

2.
cULus jóváhagyási akta száma: E171278.

•

RCM jóváhagyások

3.
RCM-jóváhagyási szám: E2204.

•

1

TEL. [phone] · FAX [phone]

EK MEGFELELŐSÉGI NYILATKOZAT
Alulírott

Gyártó neve: Vacon Oyj
Gyártó címe: P. f. 25

Runsorintie 7
FIN-65381 Vaasa
Finnország
ezennel kijelentjük, hogy a termék

Termék neve: Vacon 100 frekvenciaváltó
Modell megjelölése: Falra rögzíthető hajtások:

Vacon 0100 3L 0003 2...0310 2
Vacon 0100 3L 0003 4...0310 4
Vacon 0100 3L 0003 5...0310 5
Vacon 0100 3L 0004 6...0208 6
Vacon 0100 3L 0007 7...0208 7
IP00 hajtások:
Vacon 0100 3L 0140 2...0310 2
Vacon 0100 3L 0140 5...1180 5
Vacon 0100 3L 0080 6...0820 6
Vacon 0100 3L 0080 7...0820 7
Burkolatban elhelyezett hajtások:
Vacon 0100 3L 0140 5...0590 5
Vacon 0100 3L 0080 7...0820 7
tervezése és gyártása a következő szabványoknak megfelelően történt:
Biztonság: EN 61800-5-1: 2007
EN 60204-1: 2009 (ahol érvényes)
EMC: EN 61800-3: 2004 + A1: 2012
EN 61000-3-12
és megfelel a Kisfeszültségű berendezések biztonsága irányelv

(2006/95/EK) és az Elektromágneses összeférhetőség irányelv (EMC ­2004/108/EK) vonatkozó biztonsági előírásainak.

Belső mérések és minőségellenőrzési tesztek biztosítják, hogy a termék
mindenkor megfelel a hatályos Irányelv és a vonatkozó szabványok
előírásainak.

Vaasa, 2015. március 31.
Vesa Laisi
Elnök
CE jelzés alkalmazásának éve: 2009

JÓVÁHAGYÁSOK VACON · 9

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

1

VACON · 10 BIZTONSÁG

2 BIZTONSÁG

2.1 A KÉZIKÖNYVBEN TALÁLHATÓ BIZTONSÁGI SZIMBÓLUMOK

A kézikönyv figyelmeztetéseket és óvatossági javaslatokat tartalmaz, melyeket a biztonsági
szimbólumok azonosítanak. Ezek a figyelmeztetések és óvatossági javaslatok fontos
információkkal szolgálnak arról, hogyan lehet megelőzni a személyi sérülést és a rendszer
berendezéseinek károsodását.

Olvassa el alaposan a figyelmeztetéseket, és kövesse az utasításokat.

Táblázat 1: Biztonsági szimbólumok

A biztonsági szimbólum Leírás

FIGYELMEZTETÉS!

FORRÓ FELÜLET!

2.2 FIGYELMEZTETÉS

FIGYELMEZTETÉS!

Ne érjen a tápegység alkatrészeihez, amikor a meghajtó az elektromos hálózatra
van csatlakoztatva. Ezek az alkatrészek ilyenkor áram alatt vannak. Életveszélyes
lehet, ha ilyen magas feszültséghez ér.

FIGYELMEZTETÉS!

Ne érjen az U, V, W motor kábelcsatlakozókhoz, a fékellenállás-csatlakozókhoz,
valamint a DC-csatlakozókhoz, amikor a hajtás csatlakoztatva van az elektromos
hálózathoz. Ezek a csatlakozók ilyenkor áram alatt vannak, még akkor is, ha a
motor nincs üzemben.

VIGYÁZAT!

2

FIGYELMEZTETÉS!

Ne érintse meg a vezérlés csatlakozóit. Ezekben akkor is magas feszültség lehet,
ha a meghajtó nincs csatlakoztatva az elektromos hálózatra.

TEL. [phone] · FAX [phone]

BIZTONSÁG VACON · 11

FIGYELMEZTETÉS!

Mielőtt elektromos munkálatokat végezne, bizonyosodjon meg róla, hogy
nincsenek-e feszültség alatt a meghajtó alkatrészei.

FIGYELMEZTETÉS!

Amennyiben a meghajtó csatlakozóin szeretne dolgozni, válassza le a meghajtót az
elektromos hálózatról, és ellenőrizze, hogy megállt-e a motor. A meghajtó
fedelének felnyitása előtt várjon 5 percet. Aztán mérőeszközzel ellenőrizze, hogy
nincs-e feszültség alatt a berendezés. A meghajtó csatlakozói és alkatrészei az
elektromos hálózatról való leválasztást és a motor leállását követően még 5 percig
áram alatt vannak.

FIGYELMEZTETÉS!

Mielőtt csatlakoztatja a meghajtót a hálózathoz, ellenőrizze, hogy a meghajtó
előlapja és kábelzáró lapja le van-e zárva. A frekvenciaváltó csatlakozásai áram
alatt vannak, amikor a meghajtó a hálózatra van kapcsolva.

FIGYELMEZTETÉS!

Válassza le a motort a meghajtóról, amennyiben egy véletlen indítás veszélyes
lehet. Indításnál, áramkimaradásnál vagy hiba visszaállításnál a motor azonnal
elindul, amikor az indítójelzés aktiválódik, kivéve, ha a Start/Stop logikát irányító
impulzusvezérlés ki van választva. A paraméterek, alkalmazások vagy a szoftver
változása esetén az I/O funkciók (ideértve az indítási bemenetet is) is változhatnak.

FIGYELMEZTETÉS!

Rögzítésnél, kábelezésnél és karbantartási munkálatok végzésénél mindig viseljen
védőkesztyűt. A frekvenciaváltó éles peremei megvághatják a kezét.

2.3 VIGYÁZAT

VIGYÁZAT!

Ne mozdítsa el a frekvenciaváltót. Rögzítse a berendezést a meghajtó
károsodásának elkerülése érdekében.

VIGYÁZAT!

Ne végezzen méréseket, amennyiben a frekvenciaváltó áram alatt van. Ezzel
károsíthatja a meghajtót.

VIGYÁZAT!

Megerősített védőföldelést kell alkalmazni. Ez kötelező, mivel a frekvenciaváltók
érintési feszültsége több mint 3,5 mA AC (lásd EN 61800-5-1). Lásd: 2.4 Földelés és
földzárlati védelem.

VIGYÁZAT!

Kizárólag a gyártótól származó pótalkatrészeket használjon. A máshonnan
származó pótalkatrészek károsíthatják a meghajtót.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

2

VACON · 12 BIZTONSÁG

VIGYÁZAT!

Ne érjen az áramkörök alkatrészeihez. A statikus feszültség károsíthatja ezeket az
alkatrészeket.

VIGYÁZAT!

Ügyeljen rá, hogy a frekvenciaváltó EMC-szintje a hálózathoz megfelelő legyen.
Lásd: 7.6 Telepítés IT rendszerben. A nem megfelelő EMC-szint károsíthatja a
meghajtót.

VIGYÁZAT!

Előzze meg a rádiófrekvenciás interferenciát. A frekvenciaváltó otthoni
környezetben rádióinterferenciát okozhat.

MEGJEGYZÉS!

Ha az automatikus újraindítás funkció aktiválva van, automatikus hibatörlés után a
motor automatikusan elindul. Lásd az alkalmazás kézikönyvét.

MEGJEGYZÉS!

Ha valamilyen gép részeként használja a frekvenciaváltót, be kell szereznie egy
hálózati leválasztó eszközt a gép gyártójától (lásd EN 60204-1).

2.4 FÖLDELÉS ÉS FÖLDZÁRLATI VÉDELEM

VIGYÁZAT!

A frekvenciaváltót mindig földelni kell egy olyan földelővezetékkel, mely a
következő szimbólummal ellátott földcsatlakozóhoz kapcsolódik: . A

földelővezeték használatának elmulasztása károsíthatja a hajtást.

A meghajtó érintési feszültsége több mint 3,5 mA AC. Az EN 61800-5-1 szabvány szerint az
alábbi feltételek legalább egyikének teljesülnie kell a védőáramkörre vonatkozóan.

A csatlakozást rögzíteni kell.

A védelmet biztosító földelővezetéknek legalább 10 mm2 Cu vagy 16 mm2 Al

a)

keresztmetszetűnek kell lennie. VAGY
A földelővezeték meghibásodása esetén automatikus hálózati leválasztásnak kell életbe

b)

lépnie. Lásd: 5 Tápkábelek. VAGY
Az első földelővezetékkel megegyező keresztmetszeti területen lennie kell egy második

c)

földelővezetékhez tartozó csatlakozónak is.

2

TEL. [phone] · FAX [phone]

BIZTONSÁG VACON · 13

Táblázat 2: Földelővezeték keresztmetszete

A fázisvezető (S) keresztmetszeti területe [mm2] A védelmet biztosító földelővezetéknek minimális

keresztmetszete [mm2]

S ≤ 16 S

16 < S ≤ 35 16

35 < S S/2

A táblázat értékei kizárólag akkor érvényesek, amennyiben a földelővezeték és a fázisvezető
ugyanabból a fémből készült. Amennyiben nem így van, a földelővezető keresztmetszeti
területét úgy kell meghatározni, hogy az olyan vezetőképességet produkáljon, ami
megegyezik a táblázatban láthatókkal.

Minden egyes olyan földelővezeték keresztmetszeti területének, mely nem tartozik a hálózati
kábelhez vagy a kábelházhoz, legalább ennyinek kell lennie:

2,5 mm2, amennyiben mechanikai védelem is működik, és

•

4 mm2, amennyiben mechanikai védelem nem működik. Amennyiben kábellel kapcsolt

•

berendezéseket használ, ügyeljen rá, hogy a kábel földelővezetéke legyen az utolsó
megszakított vezeték a tehermentesítő mechanizmus meghibásodása esetén.

Tartsa be a földelővezeték minimális méretére vonatkozó helyi előírásokat.

MEGJEGYZÉS!

Mivel a frekvenciaváltóban magas kapacitív áram folyik, lehetséges, hogy zárlati
áram ellen védő kapcsolók nem működnek megfelelően.

VIGYÁZAT!

Ne végezzen feszültségellenállási teszteket a frekvenciaváltón. A gyártó már
elvégezte ezeket a teszteket. A feszültségellenállási tesztek károsíthatják a
meghajtót.

2.5 ELEKTROMÁGNESES KOMPATIBILITÁS (EMC)

A meghajtónak meg kell felelnie az IEC 61000-3-12 szabvány kitételeinek. A megfeleléshez
az SSC rövidzárlati áramnak legalább 120 R

SCE-nek

kell lennie az Ön hálózata és a nyilvános
hálózat közötti interfész ponton. Kizárólag legalább 120 RSCE-vel rendelkező rövidzárlati
áram SSC SC-vel csatlakoztassa a meghajtót és a motort

a hálózathoz.

. Ha szükséges, vegye fel a

kapcsolatot a hálózat működtetőjével.

2.6 RCD VAGY RCM-ESZKÖZ HASZNÁLATA

A hajtás feszültséget hozhat létre a földelővezetékben. Használhat maradékáram által
működtetett védőberendezést (RC) vagy maradékáram által működtetett ellenőrző
berendezést (RCM), melyek védelmet nyújtanak a közvetett vagy közvetlen érintkezés ellen.
Használjon B-típusú RCD vagy RCM berendezést a meghajtó hálózati oldalán.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

2

A B

C

H

I

D

F
G

E

VACON · 14 AZ ESZKÖZ ÁTVÉTELE

3 AZ ESZKÖZ ÁTVÉTELE

Mielőtt egy Vacon® frekvenciaváltó eljut a vásárlóhoz, a gyártó számos tesztet végez el rajta.
Azonban a csomagolás eltávolítása után vizsgálja meg, hogy a hajtás nem sérült-e meg a
szállítás során.

Amennyiben a meghajtó szállítás közben megsérült, vegye fel a kapcsolatot a fuvarbiztosítási
vállalattal vagy a fuvarozóval.

Ellenőrizze, hogy a szállítmány tartalma helyes és teljes-e, és vesse össze a termék típusmegjelölését a típusjelölő kóddal. Lásd: Fejezet 3.2 A típuskód.

3.1 A CSOMAG CÍMKÉJE

Ábra 1: A Vacon frekvenciaváltó csomagcímkéje

A. Tételszám
B. A Vacon-hoz tartozó rendelési szám
C. Típuskód
D. Sorozatszám
E. Hálózati feszültség

F. Névleges kimenő áram
G. IP-osztály
H. Alkalmazás kódja
I. A vevőhöz tartozó rendelési szám

3.2 A TÍPUSKÓD

A típuskód szabványos kódokból és opcionális kódokból tevődik össze. A típuskód minden
egyes része megfelel az Ön rendelési adatainak. A kód formátuma lehet például ilyen:

3

TEL. [phone] · FAX [phone]

AZ ESZKÖZ ÁTVÉTELE VACON · 15

VACON0100-3L-0061-5+IP54
VACON0100-3L-0061-5-FLOW

Táblázat 3: A típuskód által meghatározott alkatrészek leírása

Kód Leírás

VACON Ez a rész minden terméknél megegyezik.

0100 Termékskála: 0100 = Vacon 100

3L Bemenet/Funkció: 3L = 3-fázisú bemenet

0061 A meghajtó teljesítménye amperben. Például: 0061 = 61 A

5 Hálózati feszültség:

2 = 208-240 V
5 = 380-500 V
6 = 525-600 V
7 = 525-690 V

FLOW Vacon 100 FLOW frekvenciaváltó

+IP54 Opcionális kódok. Számos opció elérhető, például: +IP54 (IP54 osztályú IP-véde-

lemmel rendelkező frekvenciaváltó)

3.3 A KISZÁLLÍTOTT CSOMAG TARTALMA

A kiszállított csomag tartalma, MR4-MR9

Falra rögzíthető hajtás integrált vezérlőegységgel

•

Kiegészítőket tartalmazó táska

•

Rövid útmutató, biztonsági utasítások, illetve a megrendelt opcionális eszközökhöz

•

tartozó kézikönyvek
Telepítési útmutató és Alkalmazás-kézikönyv, ha megrendelte ezeket

•

3.4 A CSOMAGOLÁS ELTÁVOLÍTÁSA ÉS A FREKVENCIAVÁLTÓ MEGEMELÉSE

3.4.1 A FREKVENCIAVÁLTÓ SÚLYA

A különböző vázzal rendelkező frekvenciaváltók súlya közt lényeges különbség van.
Lehetséges, hogy valamilyen emelő berendezésre lesz szüksége ahhoz, hogy kiemelje a
meghajtót a csomagolásból.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

3

VACON · 16 AZ ESZKÖZ ÁTVÉTELE

Táblázat 4: Különböző vázak súlya

Vázmére
tek

MR4 6.0 13.2

MR5 10.0 22.0

MR6 20.0 44.1

MR7 37.5 82.7

MR8 66.0 62.0 145.5 136.7

MR9 119.5 103.5 263.5 228.2

Súly, IP21/IP54 [kg] Súly, IP00 [kg] Súly, UL 1-es típus /

12-es típus [lb.]

Súly, UL nyílt típus
[lb.]

3.4.2 AZ MR8 ÉS MR9 VÁZMÉRETEK MEGEMELÉSE

1 Távolítsa el a meghajtót a raklapról, melyre rá van

csavarozva.

2 Használjon olyan emelő berendezést, mely elbírja a

meghajtó súlyát.

3 Akassza be az emelőkampókat szimmetrikusan

legalább 2 lyukba.

3

TEL. [phone] · FAX [phone]

≤45°

AZ ESZKÖZ ÁTVÉTELE VACON · 17

4 A maximális megengedett emelési szög 45 fok.

3.5 KIEGÉSZÍTŐK

A csomag felnyitását és a meghajtó kiemelését követően ellenőrizze, hogy megkapta-e az
összes kiegészítőt. A különböző vázakhoz és védelmi osztályokhoz különböző
kiegészítőcsomagok tartoznak.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

3

VACON · 18 AZ ESZKÖZ ÁTVÉTELE

3.5.1 MR4 VÁZMÉRET

Táblázat 5: A kiegészítőcsomag tartalma

Tétel Mennyiség Leírás

M4x16 csavar 11 Csavarok a kábel árnyékoló földelőkapcsai-

hoz (6), a vezérlőkábelek földelőkapcsaihoz
(3) és a föld vezeték földelőkapcsokhoz (2)

M4x8 csavar 1 Csavar az opcionális földeléshez

M4x12 csavar 1 Csavar a meghajtó külső földeléséhez

Földelőkapocs a vezérlőkábelhez 3 A vezérlőkábel földelése

Földelőkapocs a kábel árnyékoláshoz, M25-ös
méret

Földelőkapocs a földkábelhez 2 A tápkábel földelése

"Termék módosítva" címke 1 Változások adatai

IP21: Kábeltölcsér 3 A kábelek tömítése

IP54: Kábeltölcsér 6 A kábelek tömítése

3 A tápkábelek rögzítése

3

TEL. [phone] · FAX [phone]

AZ ESZKÖZ ÁTVÉTELE VACON · 19

3.5.2 MR5 VÁZ

Táblázat 6: A kiegészítőcsomag tartalma

Tétel Mennyiség Leírás

M4x16 csavar 13 Csavarok a kábel árnyékoló földelőkapcsai-

hoz (6), a vezérlőkábelek földelőkapcsaihoz
(3) és a föld vezeték földelőkapcsokhoz (4)

M4x8 csavar 1 Csavar az opcionális földeléshez

M4x12 csavar 1 Csavar a meghajtó külső földeléséhez

Földelőkapocs a vezérlőkábelhez 3 A vezérlőkábel földelése

Földelőkapocs a kábel árnyékoláshoz, M25-ös
méret

Földelőkapocs a kábel árnyékoláshoz, M32-es
méret

Földelőkapocs a földkábelhez 2 A tápkábel földelése

"Termék módosítva" címke 1 Változások adatai

IP21: Kábeltölcsér, lyuk átmérője: 25,3 mm 1 A kábelek tömítése

IP54: Kábeltölcsér, lyuk átmérője: 25,3 mm 4 A kábelek tömítése

Kábeltölcsér, lyuk átmérője: 33,0 mm 2 A kábelek tömítése

1 A fékkábel rögzítése

2 A tápkábelek rögzítése

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

3

VACON · 20 AZ ESZKÖZ ÁTVÉTELE

3.5.3 MR6 VÁZ

Táblázat 7: A kiegészítőcsomag tartalma

Tétel Mennyiség Leírás

M4x20 csavar 10 Csavarok a kábel árnyékoló földelőkapcsai-

hoz (6) és a földvezetékhez tartozó földelő­kapcsokhoz (4)

M4x16 csavar 3 Csavarok vezérlőkábel kapcsaihoz

M4x8 csavar 1 Csavar az opcionális földeléshez

M4x12 csavar 1 Csavar a meghajtó külső földeléséhez

Földelőkapocs a vezérlőkábelhez 3 A vezérlőkábel földelése

Földelőkapocs a kábel árnyékoláshoz, M32-es
méret

Földelőkapocs a kábel árnyékoláshoz, M40-ös
méret

Földelőkapocs a földkábelhez 2 A tápkábel földelése

"Termék módosítva" címke 1 Változások adatai

Kábeltölcsér, lyuk átmérője: 33,0 mm 1 A kábelek tömítése

Kábeltölcsér, lyuk átmérője: 40,3 mm 2 A kábelek tömítése

IP54: Kábeltölcsér, lyuk átmérője: 25,3 mm 3 A kábelek tömítése

1 A fékellenállás kábelének rögzítése

2 A tápkábelek rögzítése

MEGJEGYZÉS!

A Vacon® 100 FLOW és HVAC szoftvere nem rendelkezik dinamikus fékezés és
fékellenállás funkciókkal.

3

TEL. [phone] · FAX [phone]

AZ ESZKÖZ ÁTVÉTELE VACON · 21

3.5.4 MR7 VÁZ

Táblázat 8: A kiegészítőcsomag tartalma

Tétel Mennyiség Leírás

M6x30 koronás anya 6 Anyacsavarok a kábel árnyékolás földelő-

kapcsaihoz

M4x16 csavar 3 Csavarok a vezérlőkábel földelőkapcsaihoz

M6x12 csavar 1 Csavar a meghajtó külső földeléséhez

Földelőkapocs a vezérlőkábelhez 3 A vezérlőkábel földelése

Földelőkapocs a kábel árnyékoláshoz, M25-ös
méret

Földelőkapocs a földkábelhez 2 A tápkábel földelése

"Termék módosítva" címke 1 Változások adatai

IP21: Kábeltölcsér 3 A kábelek tömítése

IP54: Kábeltölcsér 3 A kábelek tömítése

3 A tápkábelek rögzítése

3.5.5 MR8 VÁZMÉRET

Táblázat 9: A kiegészítőcsomag tartalma

Tétel Mennyiség Leírás

M4x16 csavar 3 Csavarok a vezérlőkábel földelőkapcsaihoz

Földelőkapocs a vezérlőkábelhez 3 A vezérlőkábel földelése

Földelőkapocs a kábel árnyékoláshoz, KP40 3 A tápkábelek rögzítése

Kábelszigetelő 11 Megakadályozza a kábelek érintkezését

Kábeltölcsér, lyuk átmérője: 25,3 mm 4 A kábelek tömítése

IP00: Érintésvédő lemez 1 Megakadályozza az áram alatt lévő alkatré-

szek megérintését

IP00: M4x8 csavar 2 Az érintésvédő lemez rögzítéséhez

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

3

Product modified

Date:

Date:

Date:

VACON · 22 AZ ESZKÖZ ÁTVÉTELE

3.5.6 MR9 VÁZ

Táblázat 10: A kiegészítőcsomag tartalma

Tétel Mennyiség Leírás

M4x16 csavar 3 Csavarok a vezérlőkábel földelőkapcsaihoz

Földelőkapocs a vezérlőkábelhez 3 A vezérlőkábel földelése

Földelőkapocs a kábel árnyékoláshoz, KP40 5 A tápkábelek rögzítése

Kábelszigetelő 10 Megakadályozza a kábelek érintkezését

Kábeltölcsér, lyuk átmérője: 25,3 mm 4 A kábelek tömítése

IP00: Érintésvédő lemez 1 Megakadályozza az áram alatt lévő alkatré-

szek megérintését

IP00: M4x8 csavar 2 Az érintésvédő lemez rögzítéséhez

3.6 "TERMÉK MÓDOSÍTVA" CÍMKE

A kiegészítőket tartalmazó csomagban talál egy "termék módosítva" címkét is. Ezen címke
célja, hogy információt nyújtson a javítást végző szakembereknek a frekvenciaváltón
véghezvitt változtatásokról. Helyezze fel a címkét a frekvenciaváltó oldalára, hogy később
könnyen megtalálja. Jegyezze fel a frekvenciaváltón végzett változtatásokat a címkére.

3.7 LESELEJTEZÉS

Ne dobja a meghajtót a háztartási hulladék közé, amikor az elér működési idejének
végére. A meghajtó fő alkatrészei újrahasznosíthatók. A különböző anyagok eltávolítá­sához bizonyos alkatrészeket szét kell szerelnie. Az elektromos és elektronikus alkat­részeket szemétként hasznosítsa újra.
A hulladék megfelelő újrahasznosítása érdekében vigye el azt egy újrahasznosító köz­pontba. A hulladékot vissza is küldheti a gyártónak.
Tartsa be a helyi és egyéb érvényes szabályozásokat.

3

TEL. [phone] · FAX [phone]

Ø25

Ø25

Ø7

Ø13

IP21

IP54

112

147

128
100

313

100

328

190

151

112

RÖGZÍTÉS VACON · 23

4 RÖGZÍTÉS

4.1 ÁLTALÁNOS RÖGZÍTÉSI INFORMÁCIÓK

A frekvenciaváltót a falra, függőleges helyzetbe szerelje fel. Ha vízszintes helyzetben szereli
fel, lehetséges, hogy egyes, a 8 Műszaki adatok, Vacon® 100 vagy 9 Műszaki adatok, Vacon®
100 FLOW fejezetekben leírt, névleges értékkel rendelkező funkciók nem fognak működni.

Telepítse a frekvenciaváltót a csavarokkal és egyéb alkatrészekkel, melyeket a leszállított
csomagban kapott.

4.2 MÉRETEK A FALRA VALÓ TELEPÍTÉSHEZ

4.2.1 AZ MR4 FALRA VALÓ RÖGZÍTÉSE

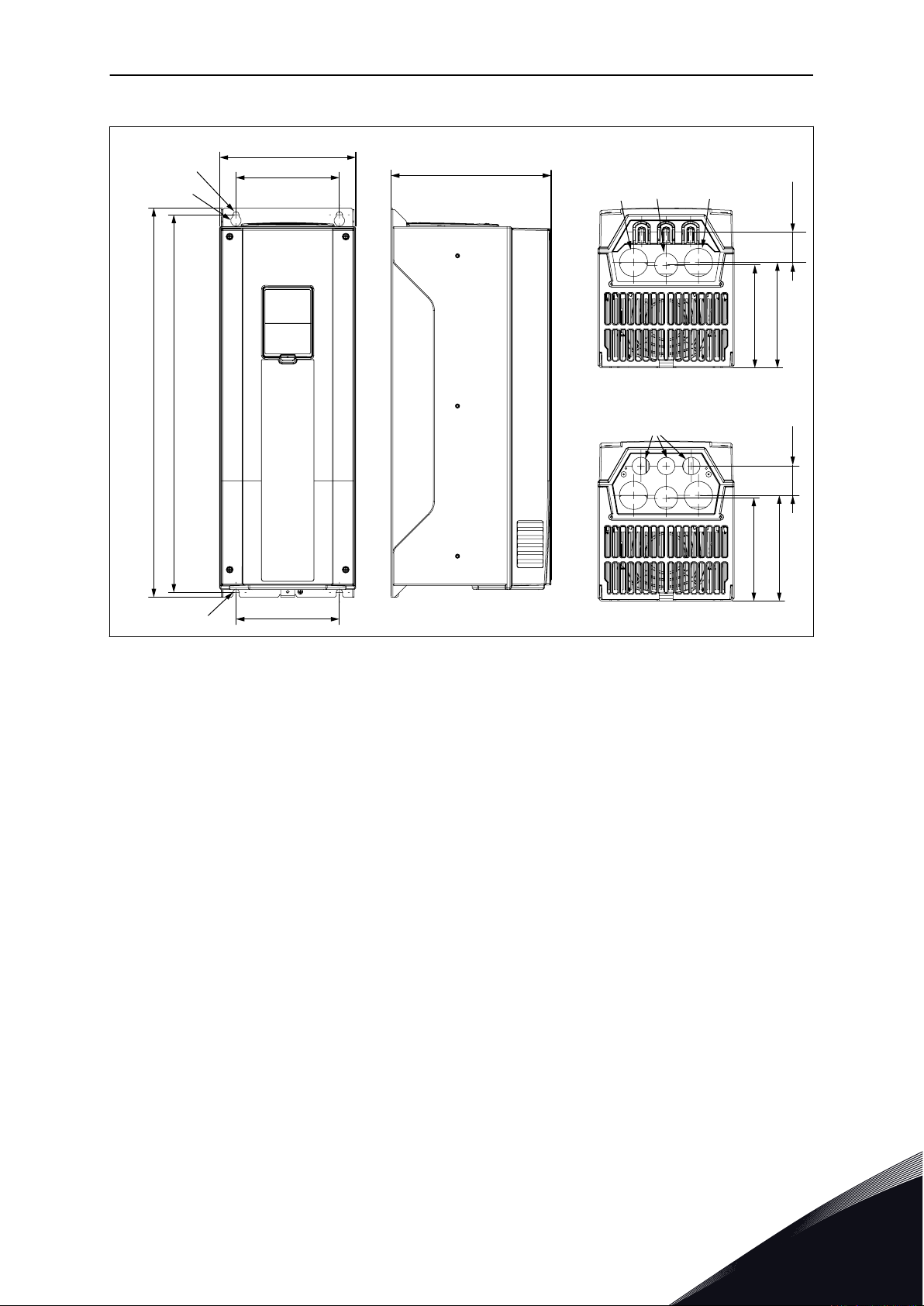

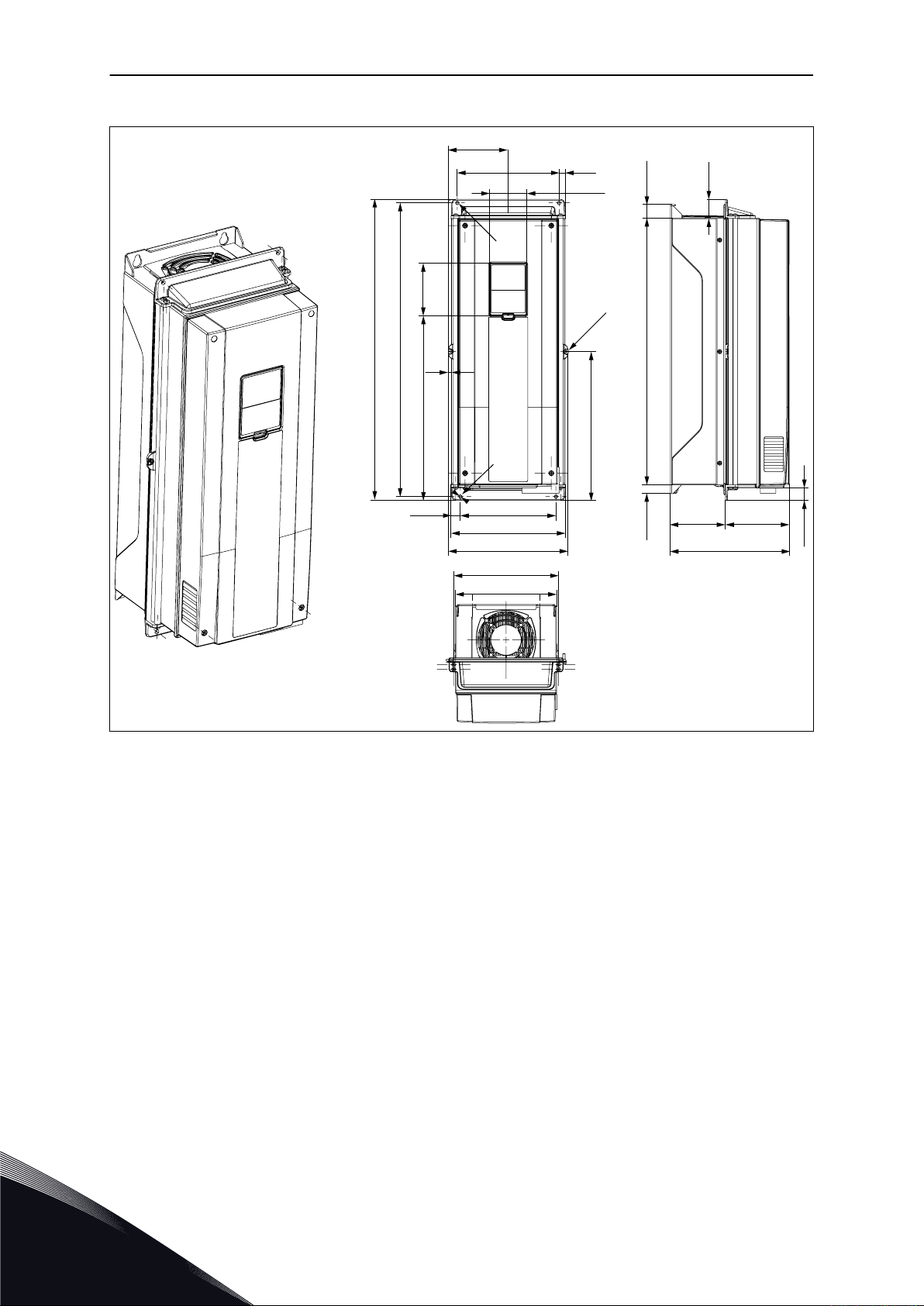

Ábra 2: A frekvenciaváltó méretei, MR4 [mm]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

Ø7

Ø33 Ø25

Ø25

Ø33

A

A

214

144

115

Ø7

Ø14

Ø7

100*

419

406

115

100*

IP21

39

37.5

130

134

130

134

IP54

VACON · 24 RÖGZÍTÉS

4.2.2 AZ MR5 FALRA VALÓ RÖGZÍTÉSE

Ábra 3: A frekvenciaváltó méretei, MR5 [mm]

A. Amennyiben Vacon

®

NX NX
frekvenciaváltóját Vacon® 100, Vacon
100 FLOW vagy Vacon® 100 HVAC
frekvenciaváltóra cseréli, használja
ezeket a rögzítési lyukakat.

®

4

TEL. [phone] · FAX [phone]

195
148

Ø15.5

Ø9

557

541

Ø9

148

229

148

151

IP21

IP54

42 43.7

148

151

Ø40 Ø33 Ø40

Ø25

RÖGZÍTÉS VACON · 25

4.2.3 AZ MR6 FALRA VALÓ RÖGZÍTÉSE

Ábra 4: A frekvenciaváltó méretei, MR6 [mm]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

259

Ø20

660

645

237
190

IP21

IP54

160

211

160

217

Ø9

Ø16

Ø51

Ø25

Ø50

VACON · 26 RÖGZÍTÉS

4.2.4 AZ MR7 FALRA VALÓ RÖGZÍTÉSE

Ábra 5: A frekvenciaváltó méretei, MR7 [mm]

4

TEL. [phone] · FAX [phone]

9

3 x 38

114

117

188

62.5

164

290

343

216

663

996

22

262

235

217

Ø25

Ø60

Ø11

Ø22

Ø9

Ø9

RÖGZÍTÉS VACON · 27

4.2.5 AZ MR8, IP21 ÉS IP54 FALRA VALÓ RÖGZÍTÉSE

Ábra 6: A frekvenciaváltó méretei, MR8, IP21 és IP54 [mm]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

9.3

290

186.5

255

217

794

683

663

18

171.5

343

215.7

10.8

15.1

Ø9

Ø9

Ø22

Ø11

A

VACON · 28 RÖGZÍTÉS

4.2.6 AZ MR8, IP00 FALRA VALÓ RÖGZÍTÉSE

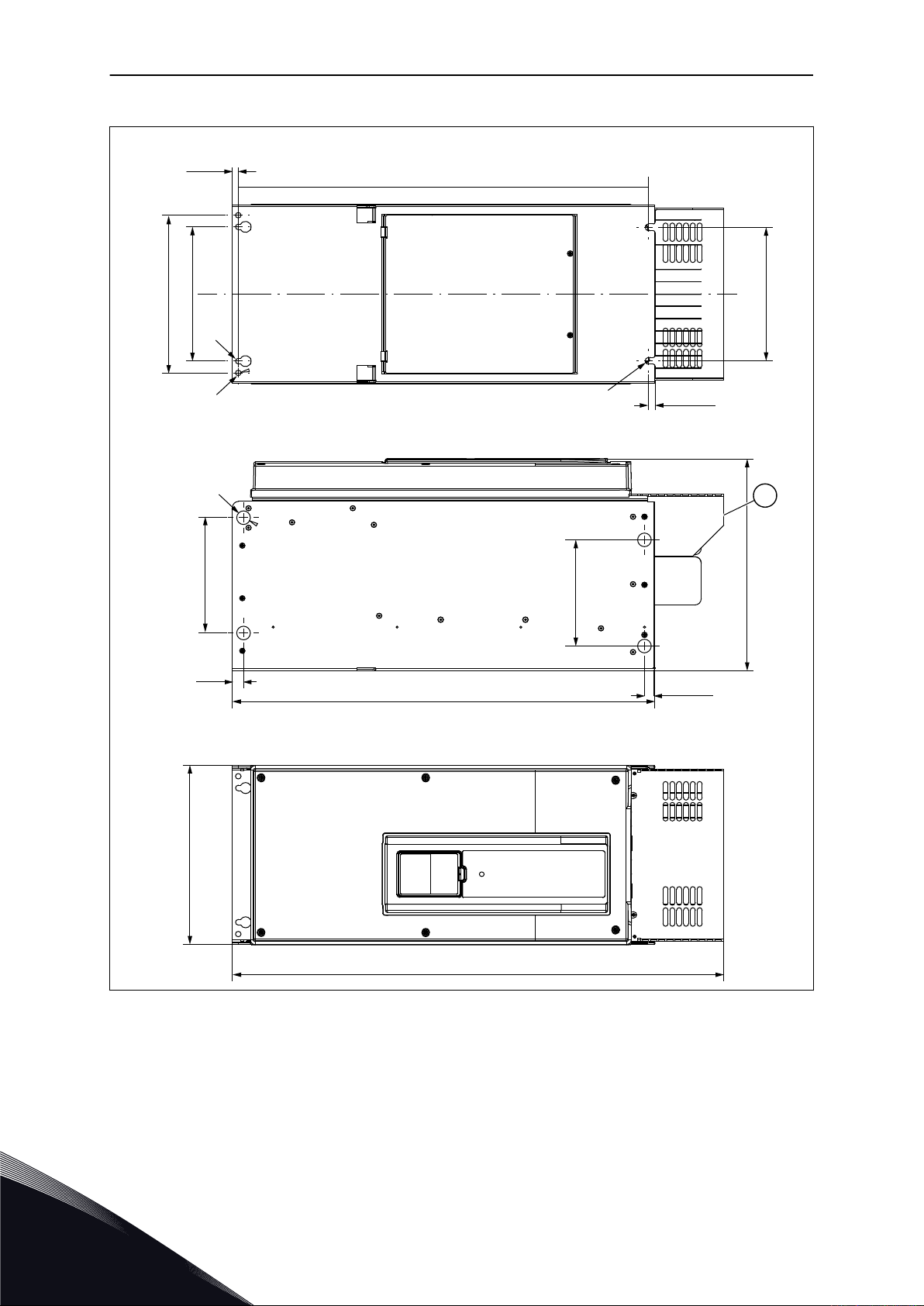

Ábra 7: A frekvenciaváltó méretei, MR8, IP00 [mm]

A. Opcionális fedél a főcsatlakozóhoz a

szekrény telepítéséhez

4

TEL. [phone] · FAX [phone]

Ø25

Ø59

Ø22

84

3 x 42

126

318

166

77

4 x 81.5

326

1122
1150

Ø9

14

480

400

355

365

292

284

27,5

360

810

360

M8 GND

Ø9

Ø9Ø9

RÖGZÍTÉS VACON · 29

4.2.7 AZ MR9, IP21 ÉS IP54 FALRA VALÓ RÖGZÍTÉSE

Ábra 8: A frekvenciaváltó méretei, MR9, IP21 és IP54 [mm]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

130

810

840.5

16.5

65

50

360

8 x 42

72

M8

GND

318

3 X 42

84.5

14

Ø9

Ø22

400

480

355

365

Ø9

M8

A

Ø25

126

336

VACON · 30 RÖGZÍTÉS

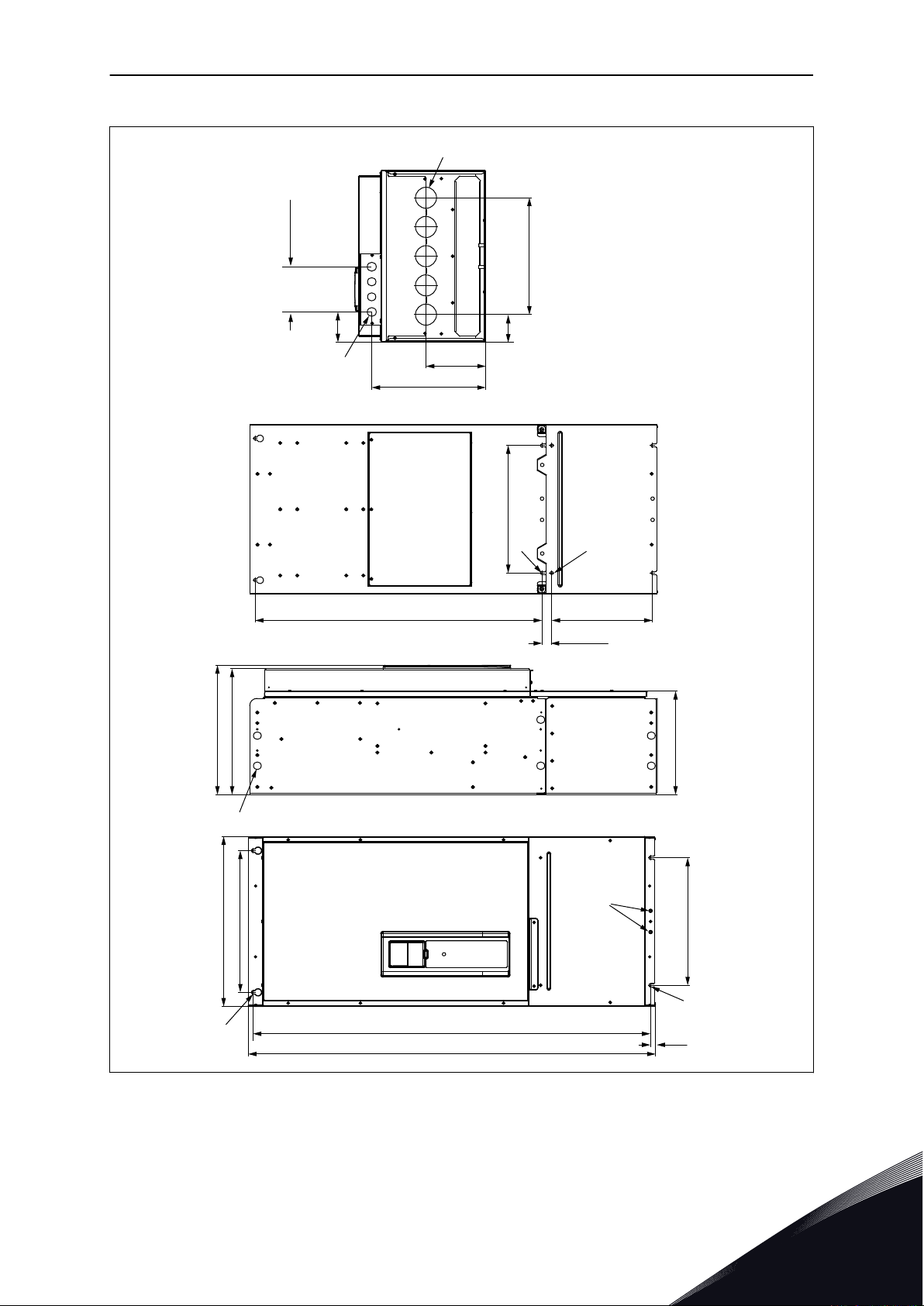

4.2.8 AZ MR9, IP00 FALRA VALÓ RÖGZÍTÉSE

Ábra 9: A frekvenciaváltó méretei, MR9, IP00 [mm]

A. Opcionális fedél a főcsatlakozóhoz a

szekrény telepítéséhez

4

TEL. [phone] · FAX [phone]

Ø0.98

Ø0.98

Ø0.28

Ø0.51

UL Type 1

UL Type 12

4.41

5.79

5.04

3.94

12.32

3.94

12.91

7.48

5.94

4.41

RÖGZÍTÉS VACON · 31

4.3 FALRA RÖGZÍTÉSHEZ HASZNÁLATOS MÉRETEK, ÉSZAK-AMERIKA

4.3.1 MR4 FALRA RÖGZÍTÉSE, ÉSZAK-AMERIKA

Ábra 10: A frekvenciaváltó méretei, MR4 [in]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

Ø0.28

Ø1.30 Ø0.98

Ø0.98

Ø1.30

A

A

8.43

5.67

4.53

Ø0.28

Ø0.55

Ø0.28

3.94*

16.50

15.98

4.53

3.94*

UL Type 1

1.54

1.48

5.12

5.28

5.12

5.28

UL Type 12

VACON · 32 RÖGZÍTÉS

4.3.2 MR5 FALRA RÖGZÍTÉSE, ÉSZAK-AMERIKA

Ábra 11: A frekvenciaváltó méretei, MR5 [in]

A. Amennyiben Vacon

®

NX NX
frekvenciaváltóját Vacon® 100, Vacon
100 FLOW vagy Vacon® 100 HVAC
frekvenciaváltóra cseréli, használja
ezeket a rögzítési lyukakat.

®

4

TEL. [phone] · FAX [phone]

7.68

5.83

Ø0.61

Ø0.35

21.93

21.30

Ø0.35

5.83

9.02

5.83

5.94

UL Type 1

UL Type 12

1.65 1.72

5.83

5.94

Ø1.57 Ø1.30 Ø1.57

Ø0.98

RÖGZÍTÉS VACON · 33

4.3.3 MR6 FALRA RÖGZÍTÉSE, ÉSZAK-AMERIKA

Ábra 12: A frekvenciaváltó méretei, MR6 [in]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

10.20
Ø0.79

25.98

25.39

9.33

7.48

UL Type 1

UL Type 12

6.30

8.31

6.30

8.54

Ø0.35

Ø0.63

Ø2.01

Ø0.98

Ø1.97

VACON · 34 RÖGZÍTÉS

4.3.4 MR7 FALRA RÖGZÍTÉSE, ÉSZAK-AMERIKA

Ábra 13: A frekvenciaváltó méretei, MR7 [in]

4

TEL. [phone] · FAX [phone]

3 x 1.50

4.49

4.61

7.40

2.46

6.46

11.42

13.50

8.50

26.10

39.21

0.87

10.31

9.25

8.54

Ø0.98

Ø2.36

Ø0.43

Ø0.87

Ø0.35

Ø0.35

0.35

RÖGZÍTÉS VACON · 35

4.3.5 MR8 FALRA RÖGZÍTÉSE, ÉSZAK-AMERIKA

Ábra 14: A frekvenciaváltó méretei, MR8 [in]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

0.37

11.42

7.34

10.04

8.54

31.26

26.89

26.10

0.71

6.75

13.50

8.49

0.43

0.59

Ø0.35

Ø0.35

Ø0.87

Ø0.43

A

VACON · 36 RÖGZÍTÉS

4.3.6 MR8 FALRA RÖGZÍTÉSE, UL NYÍLT TÍPUS, ÉSZAK-AMERIKA

4

Ábra 15: A frekvenciaváltó méretei, MR8, UL nyílt típus [in]

A. Opcionális fedél a főcsatlakozóhoz a

szekrény telepítéséhez

TEL. [phone] · FAX [phone]

Ø0.98

Ø2.32

Ø0.87

3.31

3 x 1.65

4.96

12.52

6.54

3.03

4 x 3.21

12.84

44.17

45.28

Ø0.35

0.55

18.90

15.75

13.98

14.37

11.50

11.18

1.08

14.17

31.89

14.17

M8 GND

Ø0.35

Ø0.35

Ø0.35

RÖGZÍTÉS VACON · 37

4.3.7 MR9 FALRA RÖGZÍTÉSE, ÉSZAK-AMERIKA

Ábra 16: A frekvenciaváltó méretei, MR9 [in]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

5.12

31.89

33.09

0.65

2.56

1.97

14.17

8 x 1.65

2.83

M8

GND

12.52

3 X 1.65

3.33

0.55

Ø0.35

Ø0.87

15.75

18.90

13.98

14.37

Ø0.35

M8

A

Ø0.98

4.96

13.23

VACON · 38 RÖGZÍTÉS

4.3.8 MR9 FALRA RÖGZÍTÉSE, UL NYÍLT TÍPUS, ÉSZAK-AMERIKA

Ábra 17: A frekvenciaváltó méretei, MR9, UL nyílt típus [in]

A. Opcionális fedél a főcsatlakozóhoz a

szekrény telepítéséhez

4.4 MÉRETEK PEREMES SZERELÉSHEZ

A frekvenciaváltót peremes szereléssel a szekrényfalba is telepítheti.

4

TEL. [phone] · FAX [phone]

A

B

D

A

C

E

RÖGZÍTÉS VACON · 39

MEGJEGYZÉS!

A meghajtó különböző szakaszaihoz különböző védettségi osztályok tartoznak.

Ábra 18: Példa peremes szerelésre (MR9 váz)

A. Szekrényfal vagy más felület
B. Eleje
C. Hátulja

D. IP00, UL nyílt típus
E. IP54, UL 12-es típus

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

G

F

A E

B

D

C

H

VACON · 40 RÖGZÍTÉS

Ábra 19: A nyílás és a meghajtó körvonalának méretei peremes szerelésnél

A. A nyílás magassága peremes

szerelésnél
B. A nyílás szélessége
C. A meghajtó magassága
D. A meghajtó szélessége

E. A meghajtó alja és a nyílás alja közti

távolság
F. A nyílás körvonala
G. A meghajtó körvonala
H. A meghajtó teteje

Táblázat 11: A frekvenciaváltó méretei, MR4-MR9 vázak

Vázméretek C [mm] D [mm] C [in] D [in]

MR4 357 152 14.1 6.0

MR5 454 169 17.9 6.7

MR6 580 220 22.8 8.7

MR7 680 286 26.8 11.3

MR8 898 359 35.4 14.1

MR9 1060 550 41.7 21.7

4

TEL. [phone] · FAX [phone]

D

A

RÖGZÍTÉS VACON · 41

Táblázat 12: A nyílás méretei peremes szerelésnél, MR4-MR9 vázak

Vázméretek A [mm] B [mm] E [mm] A [in] B [in] E [in]

MR4 315 137 24 12.4 5.4 0.9

MR5 408 152 23 16.1 6.0 0.9

MR6 541 203 23 21.3 8.0 0.9

MR7 655 240 13 25.8 9.4 0.5

MR8 859 298 18 33.8 11.7 0.7

MR9 975 485 54 38.4 19.1 2.1

Ábra 20: A nyílás tömítése MR8 és MR9 esetén

A. A frekvenciaváltó
B. A nyílás körvonala

C. Tömítőszalag
D. A meghajtó teteje

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

152

15

122

285

24

113

357

341

102

72

18.5

9

32.8

39

77

190

134
128

186.9

Ø7

VACON · 42 RÖGZÍTÉS

4.4.1 PEREMES SZERELÉS, MR4

Ábra 21: A frekvenciaváltó méretei, peremes szerelés, MR4 [mm]

4

TEL. [phone] · FAX [phone]

Ø7

Ø7

436

454.1

262.5

145

144

150

169

9

13

382

24

39

33

27.5

100

214

114

11.5

72

145

102

12

RÖGZÍTÉS VACON · 43

4.4.2 PEREMES SZERELÉS, MR5

Ábra 22: A frekvenciaváltó méretei, peremes szerelés, MR5 [mm]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

13.9

123

16.8

514

36.4

26.2

229

106

Ø7

Ø4

115.5
196

12

18

6

184
220

195

201

Ø7

102

566

580

232

72

355.6

VACON · 44 RÖGZÍTÉS

4.4.3 PEREMES SZERELÉS, MR6

Ábra 23: A frekvenciaváltó méretei, peremes szerelés, MR6 [mm]

4

TEL. [phone] · FAX [phone]

230

51.2

35.2

720

192.5

197.5

660

680

192.5

102

441.6

20.3

237

271

286

7.5 72

Ø5.5

110.4 148.8

RÖGZÍTÉS VACON · 45

4.4.4 PEREMES SZERELÉS, MR7

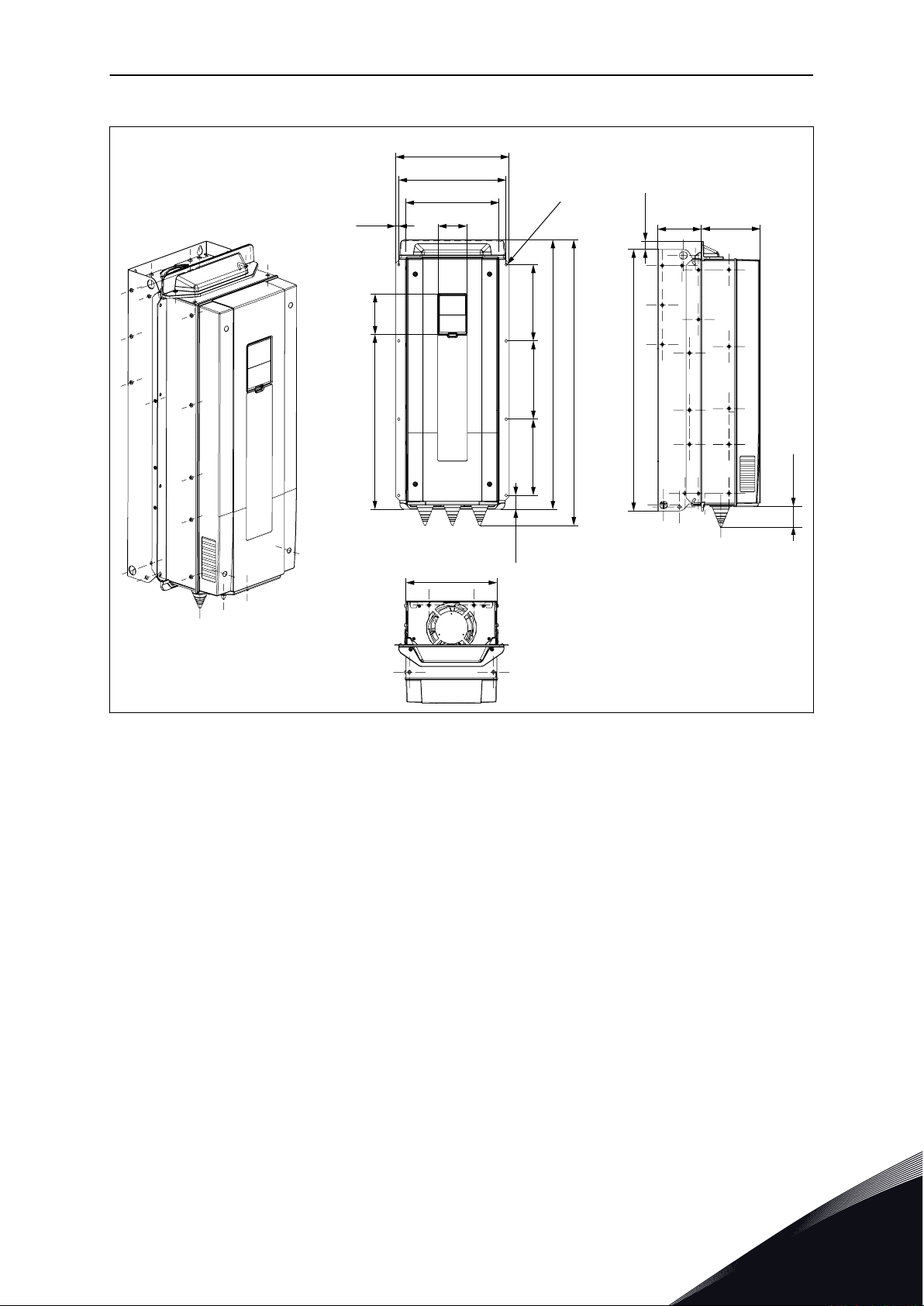

Ábra 24: A frekvenciaváltó méretei, peremes szerelés, MR7 [mm]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

359

326

6.8

424.7

89.6

890.8

233

831.5

315.5

19.4

852.6

573.5

82.5

26

182.5

334

72

898

102

GND M8

293

109.5

1.9

Ø7

Ø6.5

Ø7

Ø7

VACON · 46 RÖGZÍTÉS

4.4.5 PEREMES SZERELÉS, MR8

Ábra 25: A frekvenciaváltó méretei, peremes szerelés, MR8 [mm]

4

TEL. [phone] · FAX [phone]

1060

397.5

550

525

108

255.8

247

M8

GND

72

102

73

175175

85

10.5

163

300

300

1039

10.5

56

75

Ø22

210

Ø25

3 x 42

120

449

108.5

Ø6.5

126

RÖGZÍTÉS VACON · 47

4.4.6 PEREMES SZERELÉS, MR9

Ábra 26: A frekvenciaváltó méretei, peremes szerelés, MR9 [mm]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

5.98

0.59

4.80

11.22

0.94

4.45

14.06

13.43

4.02

2.83

0.73

0.35

1.29

1.54

3.03

7.48

5.28

5.04

7.36

Ø0.28

VACON · 48 RÖGZÍTÉS

4.5 PEREMES SZERELÉSHEZ HASZNÁLATOS MÉRETEK, ÉSZAK-AMERIKA

4.5.1 MR4 PEREMES SZERELÉSE, ÉSZAK-AMERIKA

Ábra 27: A frekvenciaváltó méretei, peremes szerelés, MR4 [in]

4

TEL. [phone] · FAX [phone]

Ø0.28

Ø0.28

17.17

17.88

10.34

5.71

5.67

5.91

6.65

0.35

0.51

15.04

0.94

1.54

1.30

1.08

3.94

8.43

4.49

0.45

2.83

5.71

4.02

0.47

RÖGZÍTÉS VACON · 49

4.5.2 MR5 PEREMES SZERELÉSE, ÉSZAK-AMERIKA

Ábra 28: A frekvenciaváltó méretei, peremes szerelés, MR5 [in]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

0.55

4.84

0.66

20.24

1.43

1.03

9.02

4.17

Ø0.28

Ø0.16

4.55

7.72

0.47

0.71

0.24

7.24

8.66

7.68

7.91

Ø0.28

4.02

22.28

22.84

9.13

2.83

14.00

VACON · 50 RÖGZÍTÉS

4.5.3 MR6 PEREMES SZERELÉSE, ÉSZAK-AMERIKA

Ábra 29: A frekvenciaváltó méretei, peremes szerelés, MR6 [in]

4

TEL. [phone] · FAX [phone]

9.06

2.02

1.39

28.35

7.58

7.78

25.98

26.77

7.58

4.02

17.39

0.80

9.33

10.67

11.26

0.30 2.83

Ø0.22

4.35 5.86

RÖGZÍTÉS VACON · 51

4.5.4 MR7 PEREMES SZERELÉSE, ÉSZAK-AMERIKA

Ábra 30: A frekvenciaváltó méretei, peremes szerelés, MR7 [in]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

14.13

12.84

0.27

16.72

3.53

35.07

9.17

32.74

12.42

0.76

33.57

22.58

3.25

1.02

7.19

13.15

2.83

35.35

4.02

GND M8

11.54

4.31

0.07

Ø0.28

Ø0.26

Ø0.28

Ø0.28

VACON · 52 RÖGZÍTÉS

4.5.5 MR8 PEREMES SZERELÉSE, ÉSZAK-AMERIKA

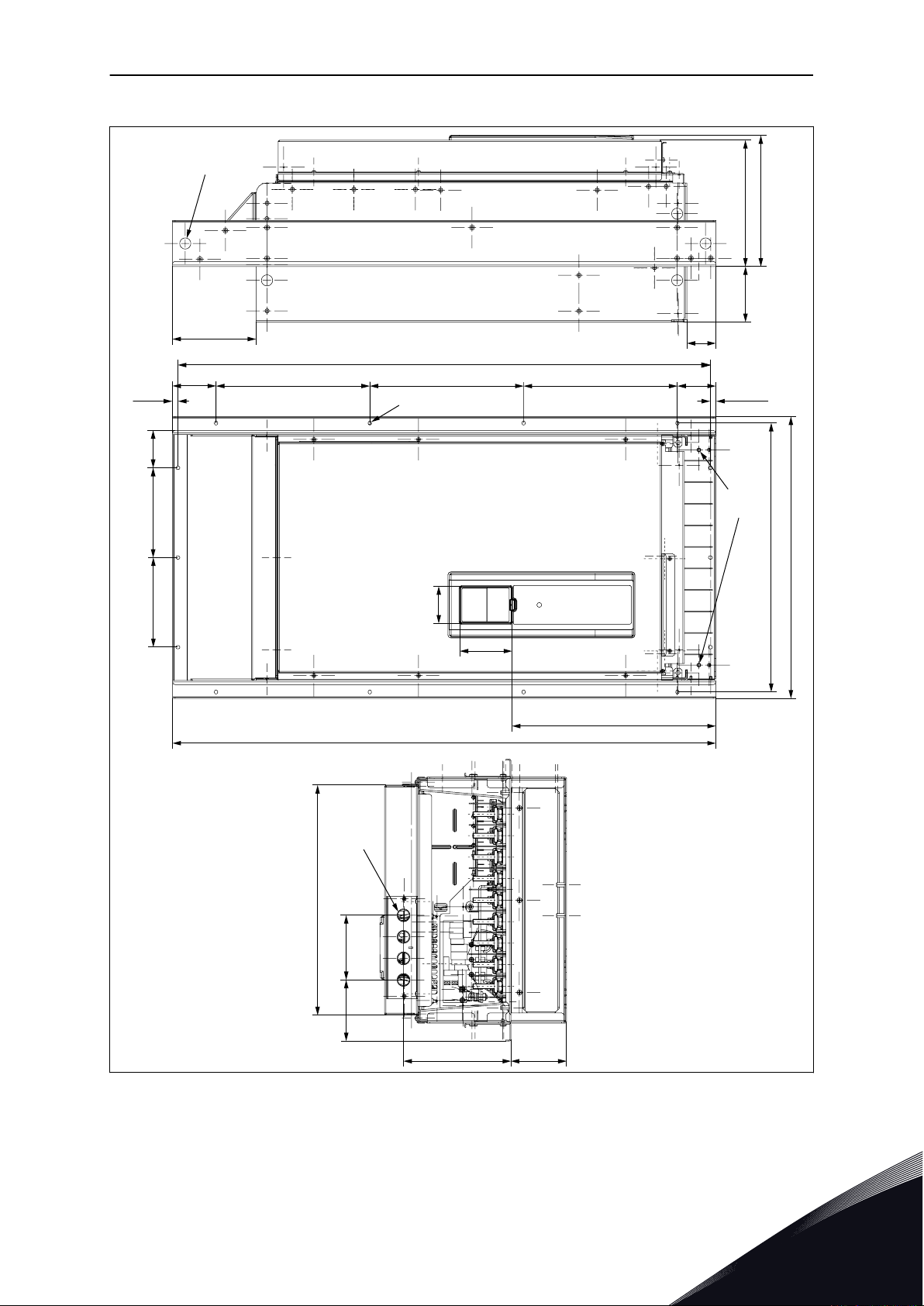

Ábra 31: A frekvenciaváltó méretei, peremes szerelés, MR8 [in]

4

TEL. [phone] · FAX [phone]

41.73

15.65

21.65

20.67

4.25

10.07

9.72

M8

GND

2.83

4.02

2.87

6.896.89

3.35

0.41

6.42

11.81

11.81

40.90

0.41

2.20

2.95

Ø0.87

8.27

Ø0.98

3 x 1.65

4.72

17.68

4.27

Ø0.26

4.96

RÖGZÍTÉS VACON · 53

4.5.6 MR9 PEREMES SZERELÉSE, ÉSZAK-AMERIKA

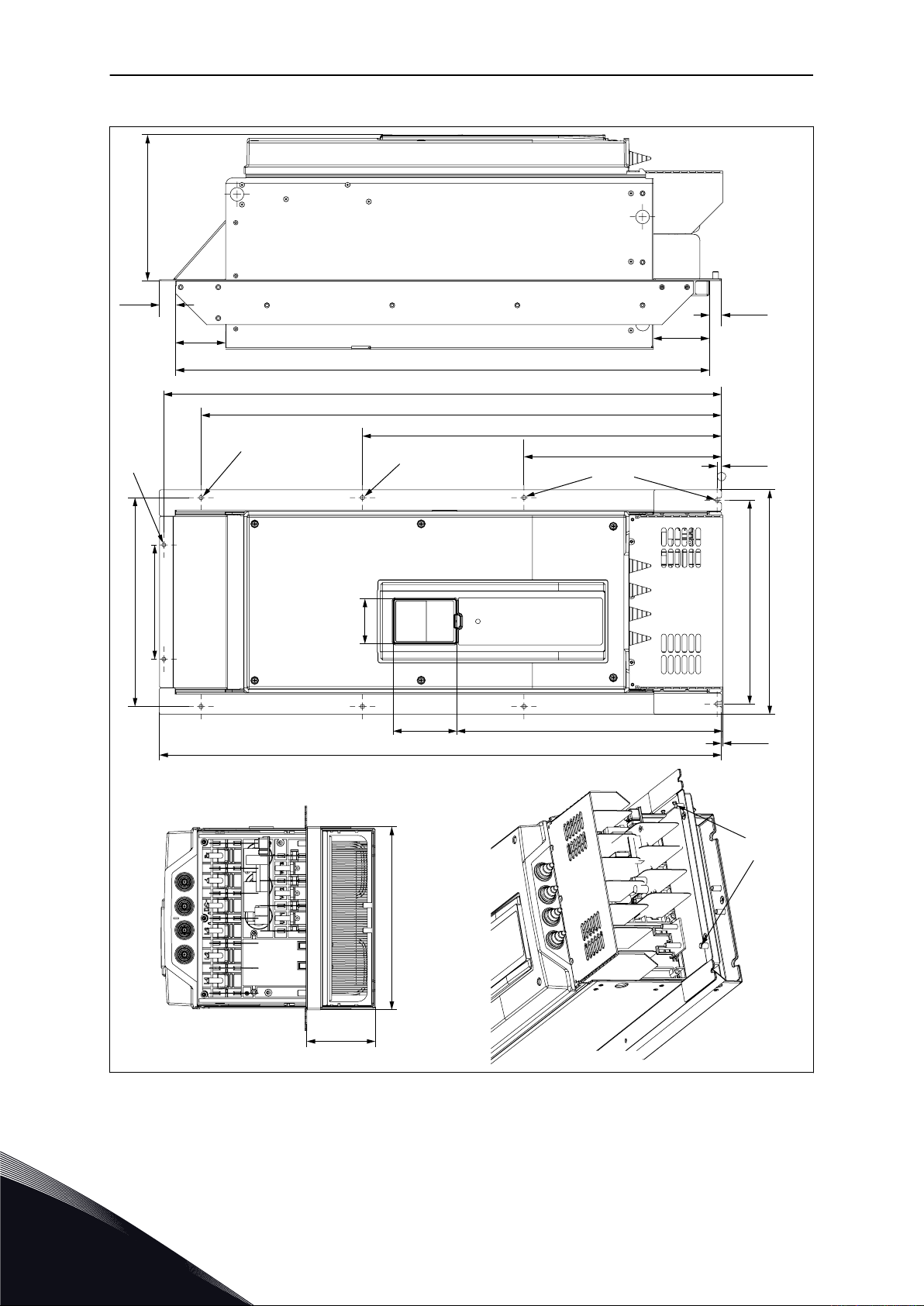

Ábra 32: A frekvenciaváltó méretei, peremes szerelés, MR9 [in]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

A

D

B

C

VACON · 54 RÖGZÍTÉS

4.6 HŰTÉS

Működés közben a frekvenciaváltó hőt termel. A ventilátor forgatja a levegőt és ezzel
csökkenti a meghajtó hőmérsékletét. Ügyeljen rá, hogy a meghajtó körül legyen elegendő
szabad hely. Ez karbantartás esetén is fontos.

Ügyeljen rá, hogy a hűtőlevegő hőmérséklete ne lépje túl a maximális üzemi környezeti
hőmérsékletet, és ne is süllyedjen a minimális üzemi környezeti hőmérséklet alá.

Ábra 33: Telepítéshez szükséges hely

A. meghajtó körüli szabad hely
B. két meghajtó közti távolság, vagy a

C. meghajtó feletti szabad hely
D. meghajtó alatti szabad hely

meghajtó és a szekrényfal közti távolság

4

TEL. [phone] · FAX [phone]

RÖGZÍTÉS VACON · 55

Táblázat 13: A frekvenciaváltó körüli minimális szabad helyek

Minimális szabad hely [mm] Minimális szabad hely [in]

Vázméret
ek

MR4 20 20 100 50 0.8 0.8 3.9 2.0

MR5 20 20 120 60 0.8 0.8 4.7 2.4

MR6 20 20 160 80 0.8 0.8 6.3 3.1

MR7 20 20 250 100 0.8 0.8 9.8 3.9

MR8 20 20 300 150 0.8 0.8 11.8 5.9

MR9 20 20 350 200 0.8 0.8 13.8 7.9

A * B * C D A * B * C D

* = IP54 / UL 12-es típusú meghajtók esetén az A és B minimális szabad helyek értéke 0
mm / 0 in.

Táblázat 14: Szükséges hűtőlevegő-mennyiség

Vázméretek Szükséges hűtőlevegő-

mennyiség [m3/h]

MR4 45 26.5

Szükséges hűtőlevegő­mennyiség [CFM]

MR5 75 44.1

MR6 190 111.8

MR7 185 108.9

MR8 335 197.2

MR9 621 365.5

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

C+D

VACON · 56 RÖGZÍTÉS

Ábra 34: A telepítéshez szükséges hely egymás felé szerelt meghajtók esetén

Ha több meghajtót telepít egymás fölé

A szükséges szabad hely összege C + D.

1.
Ügyeljen rá, hogy az alacsonyabbra szerelt egységből kiáramló levegő ne jusson el a

2.
magasabb egység légbeszívójához. Ehhez szereljen egy fémlapot a szekrényfalra a két
meghajtó közé.
Amennyiben a meghajtókat szekrénybe szereli, ügyelni kell rá, hogy a kiáramlott levegő

3.
ne kerüljön vissza a meghajtókba.

4

TEL. [phone] · FAX [phone]

A

B

C

U/T1

V/T2

W/T3

L1

L2

L3

DC-

DC+/R+

R-

TÁPKÁBELEK VACON · 57

5 TÁPKÁBELEK

5.1 KÁBELEZÉSI CSATLAKOZÁSOK

A fő kábelek az L1, L2 és L3 csatlakozókhoz kapcsolódnak. A motor kábelei az U, V és W
csatlakozókhoz kapcsolódnak.

Ábra 35: Fő kapcsolási rajz

A. Kezelőpult

C. Tápegység

B. Az irányítóegység
A használt kábelek hőállósága legalább +70 °C (158 °F) legyen. A kábelek és biztosítékok

kiválasztásánál vegye figyelembe a meghajtó névleges kimenő áramát. A névleges kimenő
áramot a típustáblán találja.

Táblázat 15: A megfelelő kábel kiválasztása

Kábel típusa EMC követelmények

Hálózati kábel 1 1 1

Motorkábel 3 * 2 2

Vezérlőkábel 4 4 4

Első környezet Második környezet

C2 kategória C3 kategória C4 kategória

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

A

C

B

VACON · 58 TÁPKÁBELEK

Tápkábel rögzített telepítéshez. Kábel a megadott hálózati feszültséghez. Árnyékolt

1.
kábel használata nem szükséges. MCMK kábel használatát javasoljuk.
Szimmetrikus tápkábel koncentrikus védődróttal. Kábel a megadott hálózati

2.
feszültséghez. MCMK kábel használatát javasoljuk. lásd itt: Ábra 36.
Szimmetrikus tápkábel kompakt alacsony impedanciájú védőlappal. Kábel a megadott

3.
hálózati feszültséghez. MCMK vagy EMCMK kábel használatát javasoljuk. Javasoljuk,
hogy a kábel átadási impedanciája (1...30MHz) legfeljebb 100 mΩ/m legyen. lásd itt: Ábra

36. * = A C2-es EMC szint esetén kötelező a motor felőli végen a védőlapot 360º-ban,
tömszelencékkel földelni.
Védett, kompakt, alacsony impedanciájú védőlappal rendelkező kábel, például egy

4.
JAMAK vagy SAB/ÖZCuY-O kábel.

Ábra 36: PE-vezetővel rendelkező kábelek

A. A PE-vezető és a védőlap
B. A PE-vezetők

Az EMC követelményeknek való megfelelés érdekében minden váz esetén használja az
alapértelmezett kapcsolófrekvencia-értékeket.

Biztonsági kapcsoló beszerelése esetén ügyeljen rá, hogy az EMC-védelem a kábelek elejétől
azok végéig érvényes legyen.

C. Védőlap

5.2 A KÁBELEZÉS UL SZABVÁNYAI

Az UL (Underwriters Laboratories) szabályok betartása érdekében használjon az UL által
jóváhagyott, 1. osztályú rézvezetéket, melynek hőellenállása legalább 60 vagy 75 °C (140 vagy
167 °F).

Amennyiben a meghajtót T- és J osztályú biztosítékok védik, használhatja olyan áramkörben,
mely legfeljebb 100 000 rms szimmetrikus ampert és legfeljebb 600 V-ot ad le.

5.3 A KÁBELEK MÉRETEI ÉS KIVÁLASZTÁSA

Ezek az utasítások csak azokban az esetekben érvényesek, amelyeknél egy motor kerül
felhasználásra, és egy kábel csatlakozik a frekvenciaváltóról a motorra. Egyéb esetben kérje
a gyártó tanácsát és további útmutatását.

5

TEL. [phone] · FAX [phone]

TÁPKÁBELEK VACON · 59

5.3.1 A KÁBELEK ÉS BIZTOSÍTÉKOK MÉRETE

Javasoljuk a gG/gL (IEC 60269-1) biztosíték használatát. A biztosíték névleges feszültségére
vonatkozóan lásd az elektromos hálózatot. Ne használjon az itt javasoltnál nagyobb
biztosítékot: Táblázat 16 és Táblázat 17.

Ügyeljen rá, hogy a biztosíték működési ideje kevesebb mint 0,4 másodperc legyen. A
működési időnek meg kell egyeznie a biztosíték típusával és az ellátó áramkör
impedanciájával. Gyorsabb biztosítékokról kérje a gyártó tanácsát. A gyártó javasolni tudja
bizonyos aR (UL által elismert, IEC 60269-4) és gS (IEC 60269-4) biztosíték-termékcsaládok
használatát is.

A táblázatban láthatja a frekvenciaváltóval együtt használható kábelek méretét is típusait is.
A kábelek kiválasztásánál vegye figyelembe a helyi szabályozásokat, a kábelbeszerelési
állapotokat és a kábel tulajdonságait is.

MEGJEGYZÉS!

A Vacon® 100 FLOW és HVAC szoftvere nem rendelkezik dinamikus fékezés és
fékellenállás funkciókkal.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

VACON · 60 TÁPKÁBELEK

Táblázat 16: Kábel- és biztosítékméretek a Vacon® 100 termékhez, 208-240 V és 380-500 V
hálózati feszültség mellett

Vázmér
etek

MR4

MR5

MR6

Típus IL [A] Biztosíték

(gG/gL)
[A]

0003 2—0004 2
0003 5—0004 5

0006 2—0008 2
0005 5—0008 5

0011 2—0012 2
0009 5—0012 5

0018 2
0016 5

0024 2
0023 5

0031 2
0031 5

0038 5 38.0 40 3x10+10 2,5—50 Cu/Al 2.5-35

0048 2
0046 5

3.7—4.8

3.4—4.8

6.6—8.0

5.6—8.0

11.0—12.5

9.6—12.0

18.0

16.0

24.0

23.0

31.0

31.0

48.0

46.0

6 3x1,5+1,5 1—6 szilárd

10 3x1,5+1,5 1—6 szilárd

16 3x2,5+2,5 1—6 szilárd

20 3x6+6 1—10 Cu 1-10

25 3x6+6 1—10 Cu 1-10

32 3x10+10 1—10 Cu 1-10

50 3x16+16 (Cu)

Hálózati-, motor­ls fékellenállás*
kábele Cu [mm2]

3x25+16 (Al)

Csatlakozó kábelének mérete

Hálózati
kábelcsatlakoz
ó [mm2]

1—4 sodort

1—4 sodort

1—4 sodort

2,5—50 Cu/Al 2.5-35

Földcsatlakozó
[mm2]

1-6

1-6

1-6

MR7

MR8

MR9

0062 2
0061 5

0075 2
0072 5

0088 2
0087 5

0105 2
0105 5

0140 2
0140 5

0170 2
0170 5

0205 2
0205 5

0261 2
0261 5

0310 2
0310 5

62.0

61.0

75.0

72.0

88.0

87.0

105.0 125 3x50+25 (Cu)

140.0 160 3x70+35 (Cu)

170.0 200 3x95+50 (Cu)

205.0 250 3x120+70 (Cu)

261.0 315 3x185+95 (Cu)

310.0 350 2x3x95+50 (Cu)

63 3x25+16 (Cu)

3x35+10 (Al)

80 3x35+16 (Cu)

3x50+16 (Al)

100 3x35+16 (Cu)

3x70+21 (Al)

3x70+21 (Al)

3x95+29 (Al)

3x150+41 (Al)

3x185+57 (Al)

2x3x120+41 (Al)

2x3x120+41 (Al)

2,5—50 Cu/Al 2.5-35

6-70 mm
Cu/Al

6-70 mm
Cu/Al

6-70 mm
Cu/Al

M8 csavarmé­ret

M8 csavarmé­ret

M8 csavarmé­ret

M10 csavarmé­ret

M10 csavarmé­ret

2

2

2

6-70 mm

6-70 mm

6-70 mm

M8 csavarmé­ret

M8 csavarmé­ret

M8 csavarmé­ret

M8 csavarmé­ret

M8 csavarmé­ret

2

2

2

5

TEL. [phone] · FAX [phone]

TÁPKÁBELEK VACON · 61

* = Amennyiben többvezetős kábelt használ, a fékellenállás kábelének 1 vezetőjét nem kell
csatlakoztatni. Egyetlen kábel használata is megengedett, amennyiben betartja a kábel
minimális keresztmetszeti területére vonatkozó előírásokat.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

VACON · 62 TÁPKÁBELEK

Táblázat 17: Kábel- és biztosítékméretek a Vacon® 100 termékhez, 525-690 V hálózati
feszültség mellett

VázméretekTípus IL [A] Biztosíté

k
(gG/gL)
[A]

0004 6 3.9 6 3x1,5+1,5 1—10 Cu 1 - 10

0006 6 6.1 10 3x1,5+1,5 1—10 Cu 1 - 10

MR5

0009 6 9.0 10 3x2,5+2,5 1—10 Cu 1 - 10

0011 6 11.0 16 3x2,5+2,5 1—10 Cu 1 - 10

0007 7 7.5 10 3x2,5+2,5 2,5—50 Cu/Al 2.5 - 35

0010 7 10.0 16 3x2,5+2,5 2,5—50 Cu/Al 2.5 - 35

0013 7 13.5 16 3x6+6 2,5—50 Cu/Al 2.5 - 35

0018 6
0018 7

MR6

0022 6
0022 7

0027 6
0027 7

18.0 20 3x10+10 2,5—50 Cu/Al 2.5 - 35

22.0 25 3x10+10 2,5—50 Cu/Al 2.5 - 35

27.0 32 3x10+10 2,5—50 Cu/Al 2.5 - 35

Hálózati-, motor- ls
fékellenállás* kábele
Cu [mm2]

Csatlakozó kábelének mérete

Hálózati
kábelcsatlakozó
[mm2]

Földcsatla
kozó
[mm2]

MR7

MR8

0034 6
0034 7

0041 6
0041 7

0052 6
0052 7

0062 6
0062 7

0080 6
0080 7

0100 6
0100 7

0125 6
0125 7

34.0 35 3x16+16 2,5—50 Cu/Al 2.5 - 35

41.0 50 3x16+16 (Cu)
3x25+16 (Al)

52.0 63 3x25+16 (Cu)
3x35+16 (Al)

62.0 63 3x25+16 (Cu)
3x35+16 (Al)

80.0 80 3x35+16 (Cu)
3x50+21 (Al)

100.0 100 3x50+25 (Cu)
3x70+21 (Al)

125.0 125 3x70+35 (Cu)
3x95+29 (Al)

6 - 70 mm2 Cu/Al 6 - 70 mm2

6 - 70 mm2 Cu/Al 6 - 70 mm2

6 - 70 mm2 Cu/Al 6 - 70 mm2

M8 csavarméret M8 csavar-

méret

M8 csavarméret M8 csavar-

méret

M8 csavarméret M8 csavar-

méret

5

TEL. [phone] · FAX [phone]

TÁPKÁBELEK VACON · 63

Táblázat 17: Kábel- és biztosítékméretek a Vacon® 100 termékhez, 525-690 V hálózati
feszültség mellett

VázméretekTípus IL [A] Biztosíté

k
(gG/gL)
[A]

MR9

0144 6
0144 7

0170 7 170.0 200 3x95+50 (Cu)

0208 6
0208 7

144.0 160 3x70+35 (Cu)

208.0 250 3x120+70 (Cu)

Hálózati-, motor- ls
fékellenállás* kábele
Cu [mm2]

3x120+41 (Al)

3x150+41 (Al)

3x185+57 (Al)

Csatlakozó kábelének mérete

Hálózati
kábelcsatlakozó
[mm2]

M10 csavarméret M10 csa-

M10 csavarméret M10 csa-

M10 csavarméret M10 csa-

Földcsatla
kozó
[mm2]

varméret

varméret

varméret

* = Amennyiben többvezetős kábelt használ, a fékellenállás kábelének 1 vezetőjét nem kell
csatlakoztatni. Egyetlen kábel használata is megengedett, amennyiben betartja a kábel
minimális keresztmetszeti területére vonatkozó előírásokat.

A kábelek méreteinek meg kell felelnie az IEC60364-5-52 szabvány előírásainak.

PVC-vel szigetelt kábeleket kell használni.

•

A maximális környezeti hőmérséklet +30 °C.

•

A kábelfelület maximális hőmérséklete +70 °C.

•

Kizárólag koncentrikus, rézből készült védőlappal rendelkező kábeleket használjon.

•

A megengedett párhuzamos kábelek száma legfeljebb 9.

•

Párhuzamos kábelek használata esetén ügyeljen a keresztmetszeti területre és a kábelek
maximális számára vonatkozó előírásokra.

A földelővezetékre vonatkozó előírásokat lásd a következő fejezetben: 2.4 Földelés és
földzárlati védelem.

Az egyes hőmérsékletekre vonatkozó korrekciós tényezőket lásd az IEC60364-5-52
szabványban.

5.3.2 A KÁBELEK ÉS BIZTOSÍTÉKOK MÉRETE, ÉSZAK-AMERIKA

Javasoljuk T-osztályú (UL & CSA) biztosítékok használatát. A biztosíték névleges
feszültségére vonatkozóan lásd az elektromos hálózatot. Vegye figyelembe a helyi
szabályozásokat, a kábelbeszerelési állapotokat és a kábel tulajdonságait is. Ne használjon
az itt javasoltnál nagyobb biztosítékot: Táblázat 18 és Táblázat 19.

Ügyeljen rá, hogy a biztosíték működési ideje kevesebb mint 0,4 másodperc legyen. A
működési időnek meg kell egyeznie a biztosíték típusával és az ellátó áramkör
impedanciájával. Gyorsabb biztosítékokról kérje a gyártó tanácsát. A gyártó javasolni tudja
bizonyos nagy sebességű J-osztályú (UL & CSA ) és aR (UL által elismert) biztosíték­termékcsaládok használatát is.

A szilárd rövidzárlati védelem nem biztosít védelmet a frekvenciaváltó elágazási áramköre
számára. Az elágazási áramkör védelmének megvalósítása érdekében tekintse át a National
Electric Code javaslatait és a helyi szabályokat. Az elágazási áramkör védelmére kizárólag
biztosítékokat használjon.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

VACON · 64 TÁPKÁBELEK

MEGJEGYZÉS!

A Vacon® 100 FLOW és HVAC szoftvere nem rendelkezik dinamikus fékezés és
fékellenállás funkciókkal.

5

TEL. [phone] · FAX [phone]

TÁPKÁBELEK VACON · 65

Táblázat 18: Kábel- és biztosítékméretek a Vacon® 100 termékhez Észak-Amerikában, 208-240
V és 380-500 V hálózati feszültség mellett

Vázmér
etek

MR4

Típus IL [A] Biztosíték

(T/J
osztály)
[A]

0003 2
0003 5

0004 2
0004 5

0006 2
0005 5

0008 2
0008 5

0011 2
0009 5

0012 2
0012 5

0018 2
0016 5

3.7

3.4

4.8 6 14 24-10 17-10

6.6

5.6

8.0 10 14 24-10 17-10

11.0

9.6

12.5

12.0

18.0

16.0

6 14 24-10 17-10

10 14 24-10 17-10

15 14 24-10 17-10

20 14 24-10 17-10

25 10 20-5 17-8

Hálózati-, motor­ls fékellenállás*
kábele Cu [AWG]

Csatlakozó kábelének mérete

Hálózati
kábelcsatlakoz
ó [AWG]

Földcsatlakozó
[AWG]

MR5

MR6

MR7

0024 2
0023 5

0031 2
0031 5

0038 5 38.0 50 4 13-0 13-2

0048 2
0046 5

0062 2
0061 5 **

0075 2
0072 5

0088 2
0087 5

0105 2
0105 5

24.0

23.0

31.0 40 8 20-5 17-8

48.0

46.0

62.0

61.0

75.0

72.0

88.0

87.0

105.0 150 1/0 9-2/0 9-2/0

30 10 20-5 17-8

60 4 13-0 13-2

80 4 13-0 13-2

100 2 9-2/0 9-2/0

110 1 9-2/0 9-2/0

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

VACON · 66 TÁPKÁBELEK

Táblázat 18: Kábel- és biztosítékméretek a Vacon® 100 termékhez Észak-Amerikában, 208-240
V és 380-500 V hálózati feszültség mellett

Vázmér
etek

MR8

MR9

Típus IL [A] Biztosíték

(T/J
osztály)
[A]

0140 2
0140 5

0170 2
0170 5

0205 2
0205 5

0261 2
0261 5

0310 2
0310 5

140.0 200 3/0 1 AWG - 350

170.0 225 250 kcmil 1 AWG - 350

205.0 250 350 kcmil 1 AWG - 350

261.0 350 2x250 kcmil 1 AWG - 350

310.0 400 2x350 kcmil 1 AWG - 350

Hálózati-, motor­ls fékellenállás*
kábele Cu [AWG]

Csatlakozó kábelének mérete

Hálózati
kábelcsatlakoz
ó [AWG]

kcmil

kcmil

kcmil

kcmil

kcmil

Földcsatlakozó
[AWG]

1 AWG - 350
kcmil

1 AWG - 350
kcmil

1 AWG - 350
kcmil

1 AWG - 350
kcmil

1 AWG - 350
kcmil

* = Amennyiben többvezetős kábelt használ, a fékellenállás kábelének 1 vezetőjét nem kell
csatlakoztatni. Egyetlen kábel használata is megengedett, amennyiben betartja a kábel
minimális keresztmetszeti területére vonatkozó előírásokat.

** = Az UL-előírások betartása érdekében az 500 V-os hajtás esetén kötelező 194 °F
hőellenállással rendelkező kábeleket használni.

5

TEL. [phone] · FAX [phone]

TÁPKÁBELEK VACON · 67

Táblázat 19: Kábel- és biztosítékméretek a Vacon® 100 termékhez Észak-Amerikában, 525-690
V hálózati feszültség mellett

VázméretekTípus IL [A] Biztosíték

(T/J
osztály)
[A]

MR5 (600V)0004 6 3.9 6 14 20-5 17-8

0006 6 6.1 10 14 20-5 17-8

0009 6 9.0 10 14 20-5 17-8

0011 6 11.0 15 14 20-5 17-8

MR6 0007 7 7.5 10 12 13-0 13-2

0010 7 10.0 15 12 13-0 13-2

0013 7 13.5 20 12 13-0 13-2

0018 6
0018 7

0022 6
0022 7

0027 6
0027 7

18.0 20 10 13-0 13-2

22.0 25 10 13-0 13-2

27.0 30 8 13-0 13-2

Hálózati-,
motor- ls
fékellenállás*
kábele Cu
[AWG]

Csatlakozó kábelének mérete

Hálózati
kábelcsatlakozó
[AWG]

Földcsatlakozó
[AWG]

0034 6
0034 7

MR7 0041 6

0041 7

0052 6
0052 7

0062 6
0062 7

MR8 0080 6

0080 7

0100 6
0100 7

0125 6
0125 7

34.0 40 8 13-0 13-2

41.0 50 6 9-2/0 9-2/0

52.0 60 6 9-2/0 9-2/0

62.0 70 4 9-2/0 9-2/0

80.0 90 1/0 1 AWG - 350
kcmil

100.0 110 1/0 1 AWG - 350
kcmil

125.0 150 2/0 1 AWG - 350
kcmil

1 AWG - 350 kcmil

1 AWG - 350 kcmil

1 AWG - 350 kcmil

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

VACON · 68 TÁPKÁBELEK

Táblázat 19: Kábel- és biztosítékméretek a Vacon® 100 termékhez Észak-Amerikában, 525-690
V hálózati feszültség mellett

VázméretekTípus IL [A] Biztosíték

(T/J
osztály)
[A]

MR9 0144 6

0144 7

0170 7 170.0 200 4/0 1 AWG - 350

0208 6
0208 7

144.0 175 3/0 1 AWG - 350

208.0 250 300 kcmil 1 AWG - 350

Hálózati-,
motor- ls
fékellenállás*
kábele Cu
[AWG]

Csatlakozó kábelének mérete

Hálózati
kábelcsatlakozó
[AWG]

kcmil

kcmil

kcmil

Földcsatlakozó
[AWG]

1 AWG - 350 kcmil

1 AWG - 350 kcmil

1 AWG - 350 kcmil

* = Amennyiben többvezetős kábelt használ, a fékellenállás kábelének 1 vezetőjét nem kell
csatlakoztatni. Egyetlen kábel használata is megengedett, amennyiben betartja a kábel
minimális keresztmetszeti területére vonatkozó előírásokat.

A kábelek méreteinek meg kell felelnie az Underwriters Laboratories UL 61800-5-1
előírásainak.

PVC-vel szigetelt kábeleket kell használni.

•

A maximális környezeti hőmérséklet +86 °F.

•

A kábelfelület maximális hőmérséklete +158 °F.

•

Kizárólag koncentrikus, rézből készült védőlappal rendelkező kábeleket használjon.

•

A megengedett párhuzamos kábelek száma legfeljebb 9.

•

Párhuzamos kábelek használata esetén ügyeljen a keresztmetszeti területre és a kábelek
maximális számára vonatkozó előírásokra.

A földelővezetékre vonatkozó előírásokért lásd az Underwriters Laboratories UL 61800-5-1
szabványát.

Az egyes hőmérsékletekre vonatkozó korrekciós tényezőket lásd az Underwriters
Laboratories UL 61800-5-1 szabvány utasításaiban.

5.4 FÉKELLENÁLLÁS KÁBELEI

A Vacon® 100 frekvenciaváltón rendelkezésre állnak csatlakozók egy külső fékellenállás
telepítéséhez. Ezen csatlakozók elnevezése R+ és R- (az MR4 és MR5 esetén) vagy DC+/R+ és
R- (az MR6, MR7, MR8 és MR9 esetén). A fékellenállás kábeleihez javasolt méreteket
megtalálja a következő fejezetekben található táblázatokban: 5.3.1 A kábelek és biztosítékok
mérete és 5.3.2 A kábelek és biztosítékok mérete, Észak-Amerika

VIGYÁZAT!

Amennyiben többvezetős kábelt használ, a fékellenállás kábelének 1 vezetőjét nem
kell csatlakoztatni. Válassza le a fennmaradó vezetőt, így megelőzheti, hogy az
véletlenül áramot vezető alkatrésszel lépjen érintkezésbe.

A fékellenállás értékeit lásd a következő fejezetben: 8.1.6 Fékellenállás teljesítményei.

5

TEL. [phone] · FAX [phone]

TÁPKÁBELEK VACON · 69

MEGJEGYZÉS!

Az MR7, MR8, és MR9 vázak csak abban az esetben rendelkeznek a fékchopperrel,
amennyiben típuskódjuk tartalmazza a következőt: +DBIN. Az MR4, MR5, és MR6
vázak esetén a fékchopper alapfelszereltségnek számít.

MEGJEGYZÉS!

A Vacon® 100 FLOW és HVAC szoftvere nem rendelkezik dinamikus fékezés és
fékellenállás funkciókkal.

5.5 FELKÉSZÜLÉS A KÁBELEK TELEPÍTÉSÉRE

Mielőtt elkezdené a munkát, ellenőrizze, hogy nincs-e áram alatt a frekvenciaváltó

•

valamelyik alkatrésze. Olvassa el alaposan a figyelmeztetéseket a következő fejezetben:
2 Biztonság.
Ügyeljen rá, hogy a motor kábelei megfelelően messze legyenek a többi kábeltől.

•

A motorkábeleknek 90°-os szögben kell keresztezniük más kábeleket.

•

Ha lehetséges, ne helyezze el a motorkábeleket hosszabb távon más kábelekkel

•

párhuzamosan.
Tartsa be a minimális távolságot, amennyiben a motorkábeleket párhuzamosan helyezi

•

el más kábelekkel (lásd: Táblázat 20 A kábelek közti minimális távolság).
Ezek a távolságok érvényesek a motorkábelek és más rendszerek jelkábeleinek

•

viszonylatában is.
Az árnyékolt motorkábelek maximális hossza 100 m / 328 láb (MR4 esetén), 150 m / 492

•

láb (MR5 és MR6 esetén) és 200 m / 656 láb (MR7, MR8 és MR9 esetén).
Amennyiben a kábelek szigetelésének ellenőrzése szükséges, lásd a következő fejezetet:

•

7.4 A kábelek és a motor szigetelésének mérése utasításokért.

Táblázat 20: A kábelek közti minimális távolság

Kábelek közti távolság
[m]

0.3 ≤ 50 1.0 ≤ 164.0

1.0 ≤ 200 3.3 ≤ 656.1

Árnyékolt kábel hossza
[m]

Kábelek közti távolság
[ft]

Árnyékolt kábel hossza
[ft]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

B

D

A

C

F

E

G

HÁLÓZAT

MOTOR

VACON · 70 TÁPKÁBELEK

5.6 KÁBELEK TELEPÍTÉSE

5.6.1 MR4-MR7 VÁZMÉRETEK

Táblázat 21: Csupaszítási hosszok [mm]. Lásd az ábrát az 1. lépésnél.

Vázmérete
k

MR4 15 35 10 20 7 35 *

MR5 20 40 10 30 10 40 *

MR6 20 90 15 60 15 60 *

MR7 20 80 20 80 20 80 *

A B C D E F G

* = Olyan rövid, amennyire csak lehetséges.

Táblázat 22: Csupaszítási hosszok [in]. Lásd az ábrát az 1. lépésnél.

Vázmérete
k

MR4 0.6 1.4 0.4 0.8 0.3 1.4 *

MR5 0.8 1.6 0.4 1.2 0.4 1.6 *

MR6 0.8 3.6 0.6 2.4 0.6 2.4 *

MR7 0.8 3.1 0.8 3.1 0.8 3.1 *

A B C D E F G

* = Olyan rövid, amennyire csak lehetséges.
1 Csupaszítsa le a motorkábelt, a hálózati kábelt és a

fékellenállás kábelét.

MEGJEGYZÉS!

A Vacon® 100 FLOW és HVAC szoftvere
nem rendelkezik dinamikus fékezés és
fékellenállás funkciókkal.

G. Földelővezeték

5

TEL. [phone] · FAX [phone]

M4x55

M4x8

TÁPKÁBELEK VACON · 71

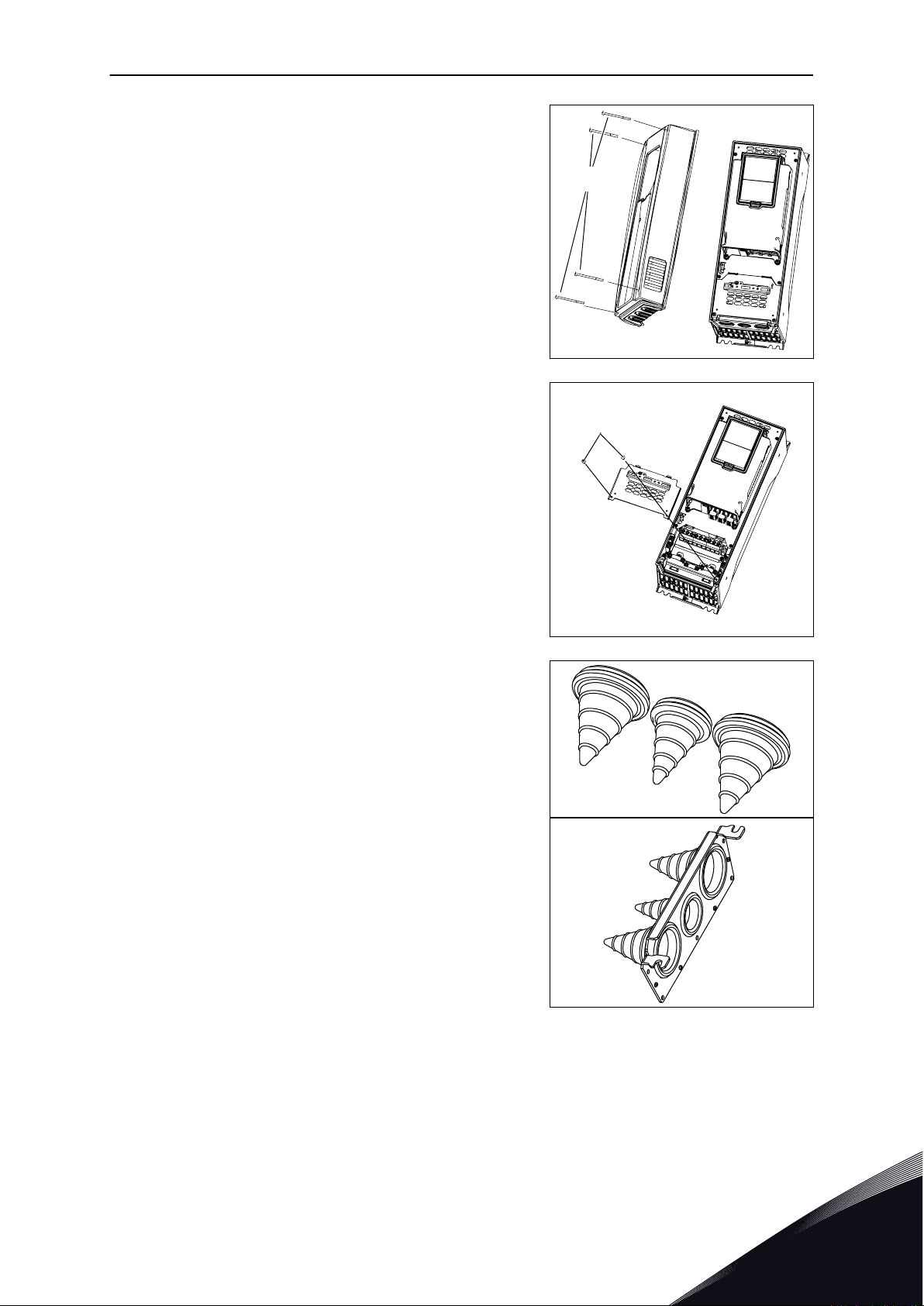

2 Nyissa fel a frekvenciaváltó fedelét.

3 Távolítsa el a kábelzáró lap csavarjait. Vegye le a

kábelzáró lapot. A tápegység fedelét ne nyissa fel.

4 Helyezze a tölcséreket a kábelbemeneti lemez

nyílásaiba. Ezek az alkatrészek a csomag részét
képezik. A képen látható tölcsérek az EU változat,
IP21-hez tartoznak.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

A B C

M4x16

(2.2 Nm)

VACON · 72 TÁPKÁBELEK

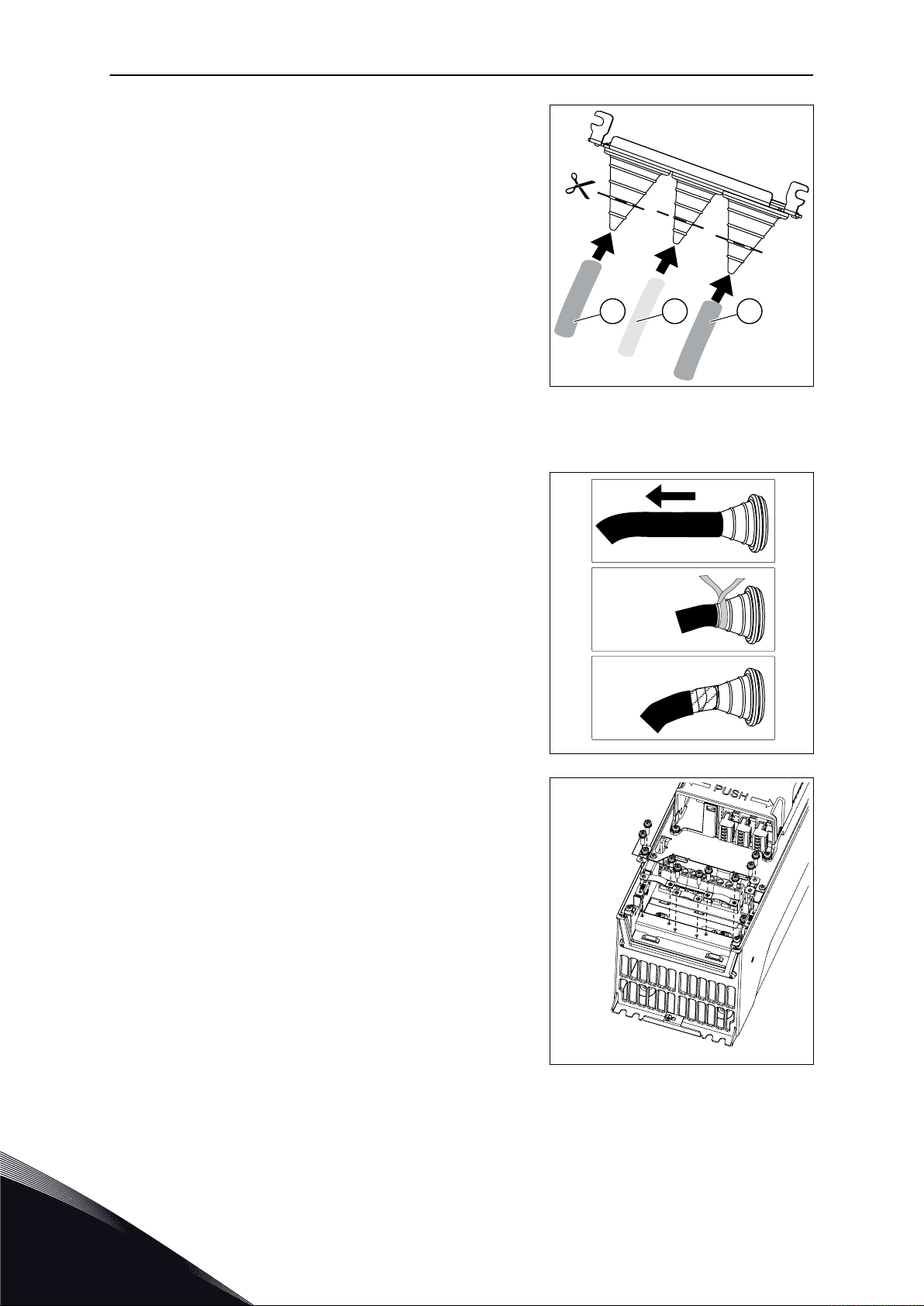

5 Helyezze a kábeleket - a hálózati kábelt, a

motorkábelt és az opcionális fékkábelt - a
kábelbemeneti lemez nyílásaiba.

Vágjon nyílást a tölcséreken, így át tudja rajtuk

a)

vezetni a kábeleket. Ha a tölcsérek
összecsuklanak, amikor bevezeti a kábelt,
húzza vissza a kábelt, és egyenesítse ki a
tölcséreket.
Ne vágjon nagyobb nyílást a tölcséren, mint

b)

amennyi a használt kábel átvezetéséhez
szükséges.
IP54 besorolású készülékház esetén a

c)

tölcsérnek és a kábelnek szorosan kell
egymáshoz kapcsolódnia. Húzza ki a kábel első
darabkáját a tölcsérből, hogy az egyenes
maradjon. Ha ez nem lehetséges,

A. Hálózati kábel
B. Fékkábel
C. Motorkábel

szigetelőszalaggal vagy kábelkötővel hozzon
létre szoros kapcsolatot.

6 Távolítsa el a kábelárnyékoló földelőkapcsait és a

földelővezeték földelőkapcsait. A meghúzási
nyomaték 2,2 Nm vagy 19,5 lb-in.

5

TEL. [phone] · FAX [phone]

Brake cable

C

D E F

C

B

A

TÁPKÁBELEK VACON · 73

7 Helyezze a kábelekkel felszerelt kábelbemeneti

lemezt a meghajtó vázának elején található vájatba.

8 Csatlakoztassa a lecsupaszított kábeleket.

Fedje fel a három kábel védőlapját, és hozzon

a)

létre 360-fokos kapcsolódást a kábel
árnyékolás földelőkapcsaival.
Csatlakoztassa a hálózati kábel és a

b)

motorkábel fázisvezetőjét és a fékellenállás
kábelének vezetőit a megfelelő csatlakozókba.
A kábelek földelővezetékét az ehhez tartozó

c)

földelőkapoccsal csatlakoztassa a
földcsatlakozóhoz.
A külső földelővezetéknek csatlakoznia kell a

d)

füldelőrúdhoz. Lásd: 2.4 Földelés és földzárlati
védelem.
A megfelelő meghúzási nyomatékokat lásd:

e)

Táblázat 23.

A. Földelőkapocs a kábel

árnyékoláshoz
B. Csatlakozók
C. Földcsatlakozó
D. Hálózati kábel
E. Fékellenállás kábele
F. Motorkábel

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

= M5; 2 Nm

VACON · 74 TÁPKÁBELEK

9 A földelővezetéknek csatlakoznia kell a motorhoz

és a következő jellel ellátott csatlakozókhoz: .

Az EN 61800-5-1 szabvány előírásainak való

a)

megfelelés részleteit lásd a következő
fejezetben: 2.4 Földelés és földzárlati védelem.
Amennyiben dupla földelésre van szükség,

b)

használja a hajtás alatt található
földcsatlakozót. Használjon M5 csavart, és
húzza meg 2,0 Nm vagy 17,7 lb-in mértékben.

10 Helyezze vissza a kábelzáró lapot és a meghajtó

fedelét.

5

TEL. [phone] · FAX [phone]

TÁPKÁBELEK VACON · 75

Táblázat 23: A csatlakozók meghúzási nyomatékai

Vázmér

etek

MR4

MR5

MR6

MR7

Típus

0003 2 - 0012 2
0003 5 - 0012 5

0018 2 - 0031 2
0016 5 - 0031 5
0004 6 - 0011 6

0048 2 - 0062 2
0038 5 - 0061 5
0018 6 - 0034 6
0007 7 - 0034 7

0075 2 - 0105 2
0072 5 - 0105 5
0041 6 - 0062 6
0041 7 - 0062 7

Meghúzási nyomaték:
hálózati kábel és motor
kábelcsatlakozók

Nm lb-in. Nm lb-in. Nm lb-in.

0.5-0.6 4.5-5.3 1.5 13.3 2.0 17.7

1.2-1.5 10.6-13.3 1.5 13.3 2.0 17.7

10 88.5 1.5 13.3 2.0 17.7

8 * / 5.6 **

70.8 * /

49.6 **

Meghúzási nyomaték:
földelőkapocs a kábel
árnyékoláshoz

1.5 13.3 8 * / 5.6 **

Meghúzási nyomaték:
földelőkapcsok a
földelővezetékhez

70.8 * /

49.6 **

* = Egy torx csavar meghúzási nyomatéka.
** = Egy Allen csavar meghúzási nyomatéka.

Ábra 37: MR7 esetén egy Allen csavar meghúzási nyomatéka 5,6 Nm.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

B

D

A

C

F

E

G

HÁLÓZAT

MOTOR

VACON · 76 TÁPKÁBELEK

5.6.2 MR8-MR9 VÁZAK

Táblázat 24: Csupaszítási hosszok [mm]. Lásd az ábrát az 1. lépésnél.

Vázmérete
k

MR8 40 180 25 300 25 300 *

MR9 40 180 25 300 25 300 *

A B C D E F G

* = Olyan rövid, amennyire csak lehetséges.

Táblázat 25: Csupaszítási hosszok [in]. Lásd az ábrát az 1. lépésnél.

Vázmérete
k

MR8 1.6 7.1 1 11.8 1 11.8 *

MR9 1.6 7.1 1 11.8 1 11.8 *

A B C D E F G

* = Olyan rövid, amennyire csak lehetséges.

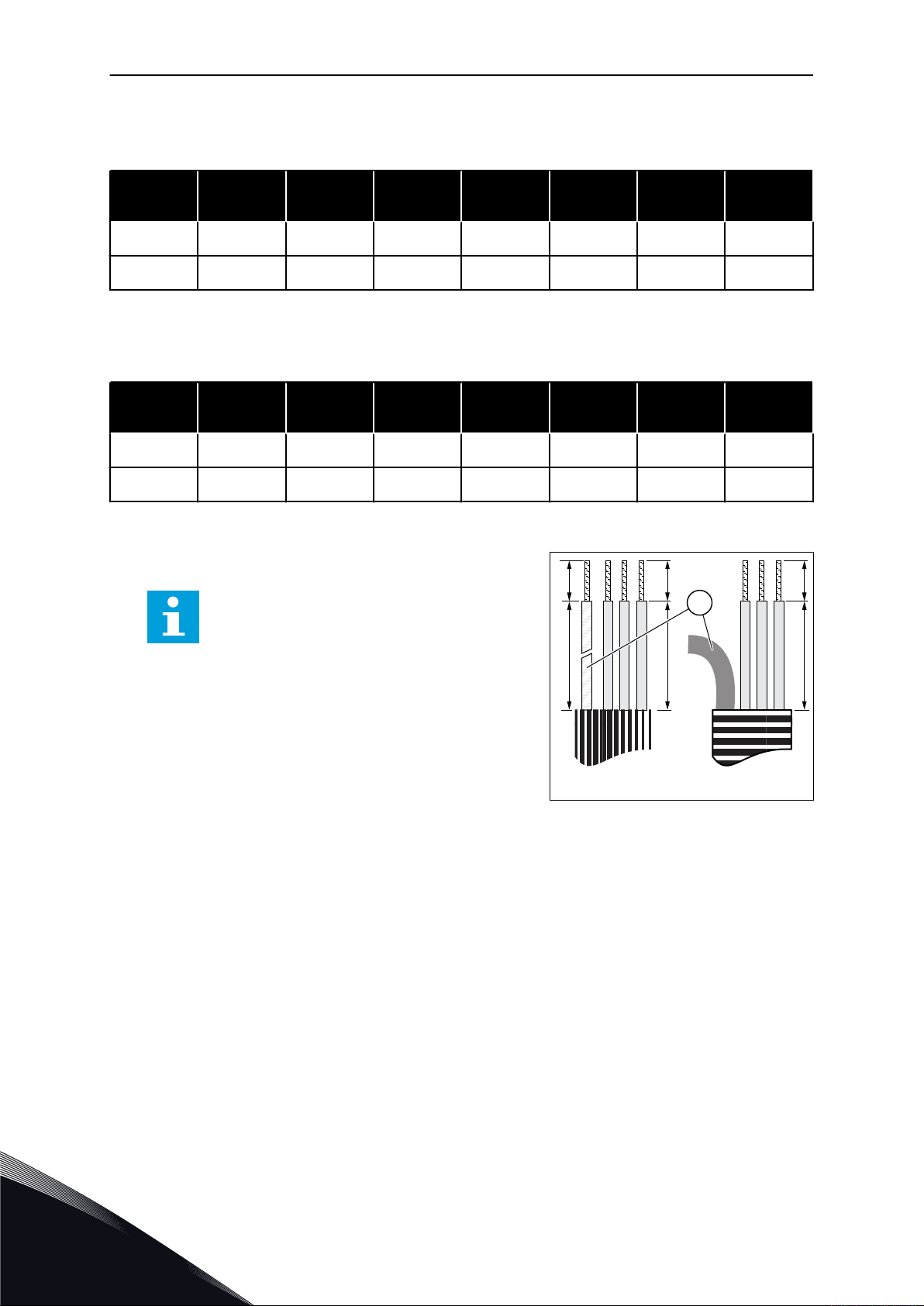

1 Csupaszítsa le a motorkábelt, a hálózati kábelt és a

fékellenállás kábelét.

MEGJEGYZÉS!

A Vacon® 100 FLOW és HVAC szoftvere
nem rendelkezik dinamikus fékezés és
fékellenállás funkciókkal.

G. Földelővezeték

5

TEL. [phone] · FAX [phone]

M4x10

TÁPKÁBELEK VACON · 77

2 Csak MR9-nél: Nyissa fel a frekvenciaváltó fedelét.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

M4x8

M4x8

VACON · 78 TÁPKÁBELEK

3 Vegye le a kábelzáró lapot.

MR8

MR9

5

TEL. [phone] · FAX [phone]

M4x8

M5x10

TÁPKÁBELEK VACON · 79

4 Vegye le a kábelbemeneti lemezt.

MR8

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

MR9

5

M4x8

VACON · 80 TÁPKÁBELEK

5 Csak MR9-nél: Lazítsa meg a csavarokat és

távolítsa el a tömítőlemezt.

5

TEL. [phone] · FAX [phone]

M5

M4x8

A

TÁPKÁBELEK VACON · 81

6 Vegye le az EMC védőlemezt.

A. Szárnyas anya az MR8-ban

MR9

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

L1

U V W

L2 L3 DC-

DC+

R+

R-

L1

U V W

L2

L3 DC-

DC+

R+

R-

VACON · 82 TÁPKÁBELEK

7 Keresse meg a motorkábel csatlakozókat. A

csatlakozók helye a szokásostól eltérő, különösen
az MR8 esetén.

MR8

MR9

5

TEL. [phone] · FAX [phone]

TÁPKÁBELEK VACON · 83

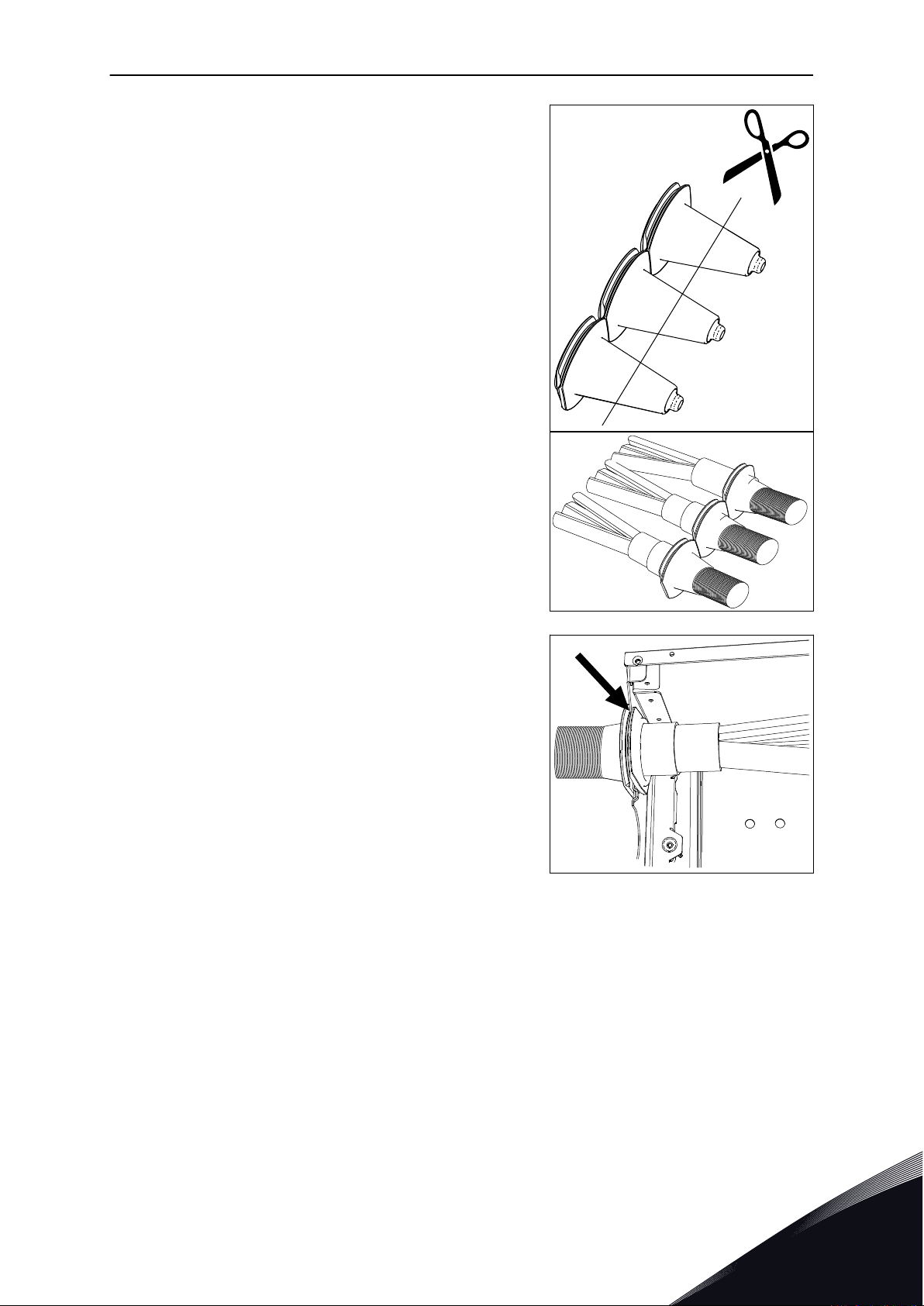

8 Vágjon nyílást a tölcséreken, így át tudja rajtuk

vezetni a kábeleket.

Ne vágjon nagyobb nyílást a tölcséren, mint

a)

amennyi a használt kábel átvezetéséhez
szükséges.
Ha a tölcsérek összecsuklanak, amikor

b)

bevezeti a kábelt, húzza vissza a kábelt, és
egyenesítse ki a tölcséreket.

9 Rögzítse a tölcsért és a kábelt olyan módon, hogy a

meghajtó váza illeszkedjen a tölcsér barázdájába.

IP54 besorolású készülékház esetén a

a)

tölcsérnek és a kábelnek szorosan kell
egymáshoz kapcsolódnia. Húzza ki a kábel első
darabkáját a tölcsérből, hogy az egyenes
maradjon.
Ha ez nem lehetséges, szigetelőszalaggal vagy

b)

kábelkötővel hozzon létre szoros kapcsolatot.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

VACON · 84 TÁPKÁBELEK

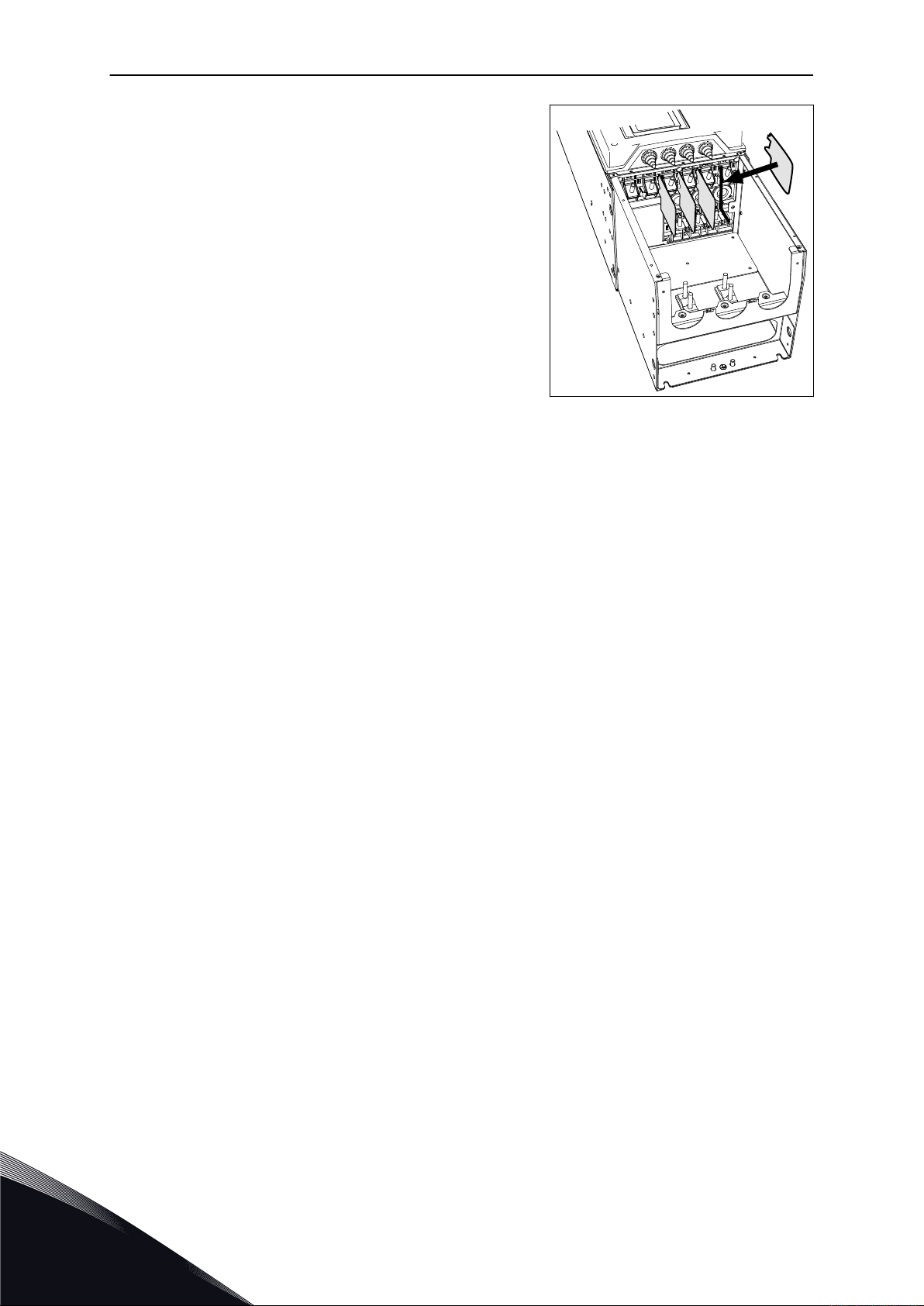

10 Vastag kábelek használata esetén helyezze a

kábelszigetelőket a csatlakozók közé, ezzel
megakadályozza, hogy a kábelek érintkezzenek.

5

TEL. [phone] · FAX [phone]

A

B

A

TÁPKÁBELEK VACON · 85

11 Csatlakoztassa a lecsupaszított kábeleket.

Csatlakoztassa a hálózati kábel és a

a)

motorkábel fázisvezetőjét a megfelelő
csatlakozókba. Amennyiben használ
fékellenállási kábelt, csatlakoztassa a vezetőjét
a megfelelő csatlakozóhoz.
A kábelek földelővezetékét az ehhez tartozó

b)

földelőkapoccsal csatlakoztassa a
földcsatlakozóhoz.
A külső földelővezetéknek csatlakoznia kell a

c)

füldelőrúdhoz. Lásd: 2.4 Földelés és földzárlati
védelem.
A megfelelő meghúzási nyomatékokat lásd:

d)

Táblázat 26.

A. A kábelek csatlakozásai
B. Földelési csatlakozás

létrehozása MR8-ban

A. Földelési csatlakozás

létrehozása MR9-ben

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

A

C

B

VACON · 86 TÁPKÁBELEK

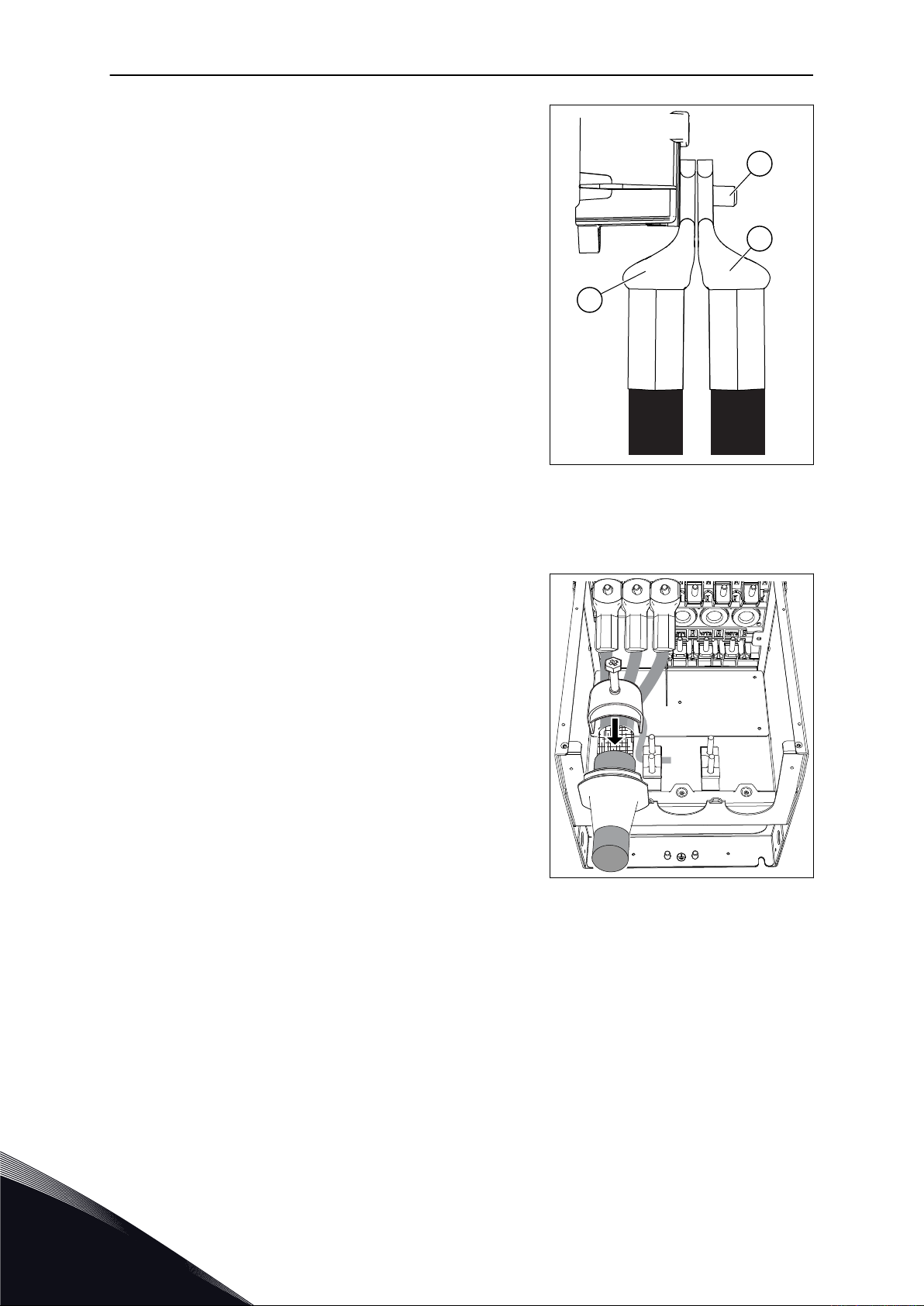

12 Ha több kábelt használ egy csatlakozóval, helyezze

egymás felé a kábelsarukat.

A. Első kábelsaru
B. Második kábelsaru
C. Csatlakozás

13 Fedje fel mind a három kábel védőlapját, és hozzon

létre 360-fokos kapcsolódást a kábel árnyékolás
földelőkapcsával.

14 Helyezze vissza az EMC védőlemezt. Az MR9-nél

csatlakoztassa a tömítőlemezt.

5

TEL. [phone] · FAX [phone]

M4x10

TÁPKÁBELEK VACON · 87

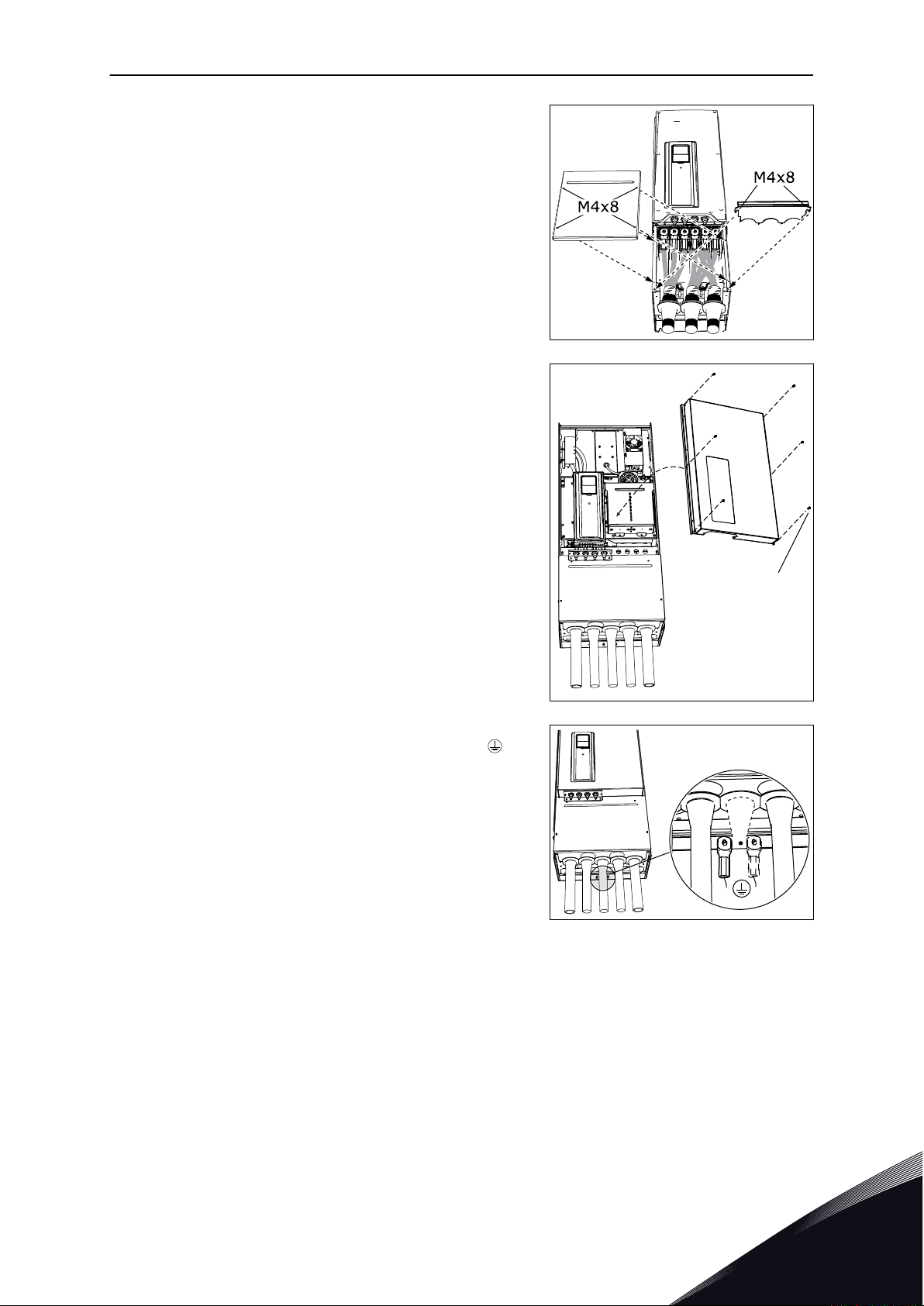

15 Helyezze vissza a kábelbemeneti lemezt és a

kábelzáró lapot.

16 MR9 esetén helyezze vissza a meghajtó fedelét

(amennyiben nem szeretné előbb beállítani a
vezérlőcsatlakozásokat).

17 A földelővezetéknek csatlakoznia kell a motorhoz

és a következő jellel ellátott csatlakozókhoz: .

Az EN 61800-5-1 szabvány előírásainak való

a)

megfelelés részleteit lásd a következő
fejezetben: 2.4 Földelés és földzárlati védelem.
Csatlakoztassa a védővezetőt a csavaros

b)

csatlakozások egyikéhez egy kábelsaruval és
egy M8 csavarral.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

VACON · 88 TÁPKÁBELEK

Táblázat 26: Csatlakozók meghúzási nyomatékai

Vázmér

etek

MR8

MR9

Típus

0140 2 - 0205 2
0140 5 - 0205 5
0080 6 - 0125 6
0080 7 - 0125 7

0261 2 - 0310 2
0261 5 - 0310 5
0144 6 - 0208 6
0144 7 - 0208 7

Meghúzási nyomaték:
hálózati kábel és motor
kábelcsatlakozók

[Nm] lb-in. [Nm] lb-in. [Nm] lb-in.

30 266 1.5 13.3 20 177

40 266 1.5 13.3 20 177

Meghúzási nyomaték:
földelőkapocs a kábel
árnyékoláshoz

Meghúzási nyomaték:
földelőkapcsok a
földelővezetékhez

5.7 TELEPÍTÉS SAROKPOTENCIÁLON FÖLDELT HÁLÓZATBA

Sarokpotenciál-földelést használhat MR7-MR9 típusú készülékeknél, 72-310 A minősítésnél
380-480 V-os hálózatnál, és 75-310 A minősítésnél 208-240 V-os hálózatnál.

Ezen feltételek esetén az EMC-védelem szintjét C4-re kell változtatni. Utasításokért lásd: 7.6
Telepítés IT rendszerben.

Ne használjon sarokpotenciál-földelést MR4-MR6 típusú készülékeknél, 3,4-61 A
minősítésnél 380-480 V-os hálózatnál, vagy 3,7-62 A minősítésnél 208-240 V-os hálózatnál.

Az MR4-6 hajtásokhoz 2000 m-ig sarokpotenciál-földelés megengedett (hálózati feszöltség
208-230 V).

5

TEL. [phone] · FAX [phone]

STO JMP

L

I

M

K

H

G

F

J

E

D

A

B

C

IRÁNYÍTÓEGYSÉG VACON · 89

6 IRÁNYÍTÓEGYSÉG

6.1 IRÁNYÍTÓEGYSÉG ALKATRÉSZEI

A frekvenciaváltó irányítóegysége tartalmazza a szabványos kártyákat és a bővítőkártyákat. A
bővítőkártyák a vezérlőkártya foglalataihoz csatlakoznak (lásd 6.4 A bővítőkártyák telepítése).

Ábra 38: Az irányítóegység alkatrészei

A. Szabványos I/O csatlakozások vezérlő

csatlakozói
B. Ethernet csatlakozás
C. Relékártya csatlakozó 3 relékimenet

vagy 2 relékimenet és egy termisztor

számára
D. Bővítőkártyák
E. DIP-kapcsoló az RS485 busz

végződéséhez

F. DIP-kapcsoló az analóg jelkimenet

jelbemenet jelének kijelölésére

G. DIP-kapcsoló a földről érkező digitális

jelbemenetek elkülönítésére

H. DIP-kapcsoló a 2. analóg jelkimenet

jelének kijelölésére

I. DIP-kapcsoló az 1. analóg jelkimenet

jelének kijelölésére

J. Az Ethernet csatlakozó állapotjelzője

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

6

VACON · 90 IRÁNYÍTÓEGYSÉG

K. Ventilátor (csak az MR4 és MR5 IP54

változatában)
L. Az RTC eleme

M. Biztonsági nyomatékelvétel (STO)

átkötés helye és alapértelmezett
pozíciója

A frekvenciaváltó kézhezvételekor az irányítóegység tartalmazza a szabványos vezérlő
interfészt. Amennyiben különleges kívánságai voltak a rendelésnél, a frekvenciaváltót
ezeknek megfelelően szállítják. A következő oldalakon a csatlakozókról szóló információkat
és általános kábelezési példákat talál.

A meghajtót lehetséges külső áramforrásról is működtetni, mely a következő
tulajdonságokkal kell, hogy rendelkezzen: +24 VDC ±10%, minimum 1000 mA.
Csatlakoztassa a külső áramforrást a 30-as csatlakozóhoz. Ez a feszültség elegendő az
irányítóegység bekapcsolásához, így Ön beállíthatja a kívánt paramétereket. A fő áramkör
mérési mutatói (például a DC-kör feszültsége és az egység hőmérséklete) csak akkor
elérhetőek, ha a meghajtót csatlakoztatja az elektromos hálózatra.

A hajtás állapotjelző LED-je a hajtás állapotát mutatja. Az állapotjelző LED a vezérlőpanelen,
a billentyűzet alatt található, és 5 különböző állapotot képes megjeleníteni.

Táblázat 27: A hajtás állapotjelző LED-jének állapotai

LED színe Hajtás állapota

Lassú villogás Készenlét

Zöld Fut

Piros Hiba

Narancs Riasztás

Gyors villogás Szoftver letöltése

6.2 IRÁNYÍTÓEGYSÉG KÁBELEZÉSE

A szabványos I/O kártya 22 rögzített vezérlőcsatlakozóval és 8 relékártya-csatlakozóval
rendelkezik. A vezérlőegység szabványos csatlakozásait és a jelek leírásait lásd: Ábra 39.

6.2.1 VEZÉRLŐKÁBELEK KIVÁLASZTÁSA

Vezérlőkábelként legalább 0,5 mm2-es, védett, többmagos kábeleket kell használni. A
kábeltípusokról további információkat talál: Táblázat 15 A megfelelő kábel kiválasztása. A
relékártya csatlakozókhoz és más csatlakozókhoz legalább 2,5 mm2-es csatlakozókábelt kell
használni.

6

TEL. [phone] · FAX [phone]

IRÁNYÍTÓEGYSÉG VACON · 91

Táblázat 28: A vezérlőkábelek meghúzási nyomatékai

Csatlakozó Csatlakozó csavarja Meghúzási nyomaték

Nm lb-in.

Az I/O kártya és a
relékártya összes
csatlakozója

M3 0.5 4.5

6.2.2 VEZÉRLŐCSATLAKOZÓK ÉS DIP-KAPCSOLÓK

Itt láthatja a szabvány I/O kártya és a relékártya csatlakozóinak alapvető leírását. További
információk: 11.1 Vezérlőcsatlakozások műszaki adatai.

Egyes csatlakozókhoz olyan jelek vannak rendelve, melyekhez DIP-kapcsolókkal használható
opcionális funkciókhoz tartoznak. További információk: 6.2.2.1 A csatlakozók funkcióinak
kiválasztása DIP-kapcsolókkal.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

6

Modbus RTU
BACnet, N2

1

6

2

3

4

5

18

19

30

12

7

13

8
9

10

14
15
16

21
22
23

11

17

A
B

24
25
26

32
33

*)

*)

Szabványos I/O kártya

Csatlakozó Jel Leírás

Referencia-

potenciométer

1...10kΩ

2-vezetékes távadó

Tényleges
érték

I = (0)4...20mA

+10 Vref

Referencia jelkimenet

AI1+

Analóg jelbemenet,
feszültség vagy áram

AI1-

Analóg jelbemenet
közös, (áram)

AI2+

Analóg jelbemenet,
feszültség vagy áram

AI2-

Analóg jelbemenet
közös, (áram)

24 V
kimenet

24 V
kimenet

24 V kiegészítő feszültség

24 V kiegészítő feszültség

FÖLDELÉS I/O föld

DI1

Digitális jelbemenet 1
DI2 Digitális jelbemenet 2

DI3

Digitális jelbemenet 3
CM

Közös DI1-DI6-hoz

FÖLDELÉS I/O föld
DI4

Digitális jelbemenet 4
DI5

Digitális jelbemenet 5

DI6

Digitális jelbemenet 6
CM Közös DI1-DI6-hoz

AO1+

Analóg jel (+kimenet)

AO1-/
FÖLDELÉS

Analóg jelkimenet
közös / I/O föld

+24V bemenet

24 V kiegészítő

bemeneti feszültség
RS485 Soros busz, negatív
RS485

Soros busz, pozitív

RO1 NC
RO1 CM

RO1 NO
RO2 NC
RO2 CM
RO2 NO
RO3 CM
RO3 NO

Relékimenet 1

Relékimenet 2

Relékimenet 3

Frekvencia-alapjel

Frekvencia-alapjel

Előremenet indítása

Indítás hátra

Külső hiba

DI4 DI5 Frekv.-alapj.

Nyitott Nyitott

Nyitott

Nyitott

Zárt

Zárt

Zárt
Zárt

1. analóg jelbemenet
Előre beállított 1 frekv.
Előre beállított 2 frekv.
Előre beállított 3 frekv.

Hibatörlés

Kimeneti frekvencia

FUT

HIBA

KÉSZENLÉT

mA

FUT

VACON · 92 IRÁNYÍTÓEGYSÉG

Ábra 39: A vezérlőcsatlakozók jelei a szabványos I/O kártyán, és egy csatlakozási példa.
Amennyiben rendelésében a +SBF4 kódot kéri, a 3. relékimenetet egy termisztorbemenetre
cserélik.

6

TEL. [phone] · FAX [phone]

21
22

23
24

25
26
32

33

Szabványos I/O kártyáról

Csatl.

#6 vag 12

Csatl. #13

FUT

Relékártya 1

Csatlakozó

Jel

Alapértelmezett

RO1 NC
RO1 CM

RO1 NO
RO2 NC

RO2 CM
RO2 NO
RO3 CM

RO3 NO

Relékimenet 1

Relékimenet 2

Relékimenet 3

FUT

HIBA

KÉSZENLÉT

TI1+

TI1-

21
22

23
24

25
26
28

29

Szabványos I/O kártyáról

Csatl.

#12

Csatl.

#13

FUT

Relékártya 2

Csatlakozó Jel

Alapértelmezett

RO1 NC
RO1 CM
RO1 NO
RO2 NC
RO2 CM
RO2 NO

Relékimenet 1

Relékimenet 2

Termisztor
bemenet

FUT

HIBA

NINCS

MŰVELET

IRÁNYÍTÓEGYSÉG VACON · 93

* = DIP-kapcsolóval elkülönítheti a földről érkező digitális jelbemeneteket. Lásd: 6.2.2.2
Földről érkező digitális jelbemenetek elkülönítésére.

2 különféle relékártya érhető el.

Ábra 40: Szabványos relékártya (+SBF3)

Ábra 41: Opcionális relékártya (+SBF4)

MEGJEGYZÉS!

A termisztor beviteli funkciója automatikusan nem aktív.

A termisztor beviteli funkció használatához aktiválni kell a szoftverben a Termisztorhiba
paramétert. Lásd az alkalmazás kézikönyvét.

6.2.2.1 A csatlakozók funkcióinak kiválasztása DIP-kapcsolókkal
A DIP-kapcsolókkal a megadott csatlakozókon kétféle beállítást lehet elvégezni. A kapcsoló 2

pozícióba állítható: fel és le. A DIP-kapcsolók elhelyezkedését és a lehetséges beállításokat
lásd: Ábra 42.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

6

A B

A

B

C

D

E

AI2

U
I

AI1

U
I

RS-485

OFF
ON

AO1

U
I

VACON · 94 IRÁNYÍTÓEGYSÉG

Ábra 42: A DIP-kapcsolók beállítása

A. Feszültségjel (U), 0-10 V bemenet
B. Áramjel (I), 0-20 mA bemenet

D. BE
E. Az RS-485 busz végződése

C. KI

Táblázat 29: A DIP-kapcsolók alapértelmezett pozíciója

DIP-kapcsoló Alapértelmezett pozíció

AI1 U

AI2 I

AO1 I

RS485 busz végződése KI

6

TEL. [phone] · FAX [phone]

A

B

C

IRÁNYÍTÓEGYSÉG VACON · 95

6.2.2.2 Földről érkező digitális jelbemenetek elkülönítésére
Lehetséges elkülöníteni a szabványos I/O kártyán a digitális jelbemeneteket (8-10-es és

14-16-os csatlakozók) a földtől. Ehhez változtassa meg egy DIP-kapcsoló állását a
vezérlőkártyán.

Ábra 43: Változtassa meg ennek a kapcsolónak az állását a földről érkező digitális jelbemenetek
elkülönítéséhez

A. Digitális jelbemenetek

C. Csatlakozva a földhöz (alapértelmezett)

B. Lebegő

6.3 TEREPIBUSZ-CSATLAKOZÁS

A meghajtót egy RS485 vagy Ethernet kábellel csatlakoztathatja a fieldbus-hoz. Amennyiben
RS485 kábelt használ, csatlakoztassa azt a szabványos I/O kártya A és B csatlakozójához.
Amennyiben Ethernet kábelt használ, csatlakoztassa azt a meghajtó fedele alatt található
Ethernet csatlakozóhoz.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

6

C

D

B

A

VACON · 96 IRÁNYÍTÓEGYSÉG

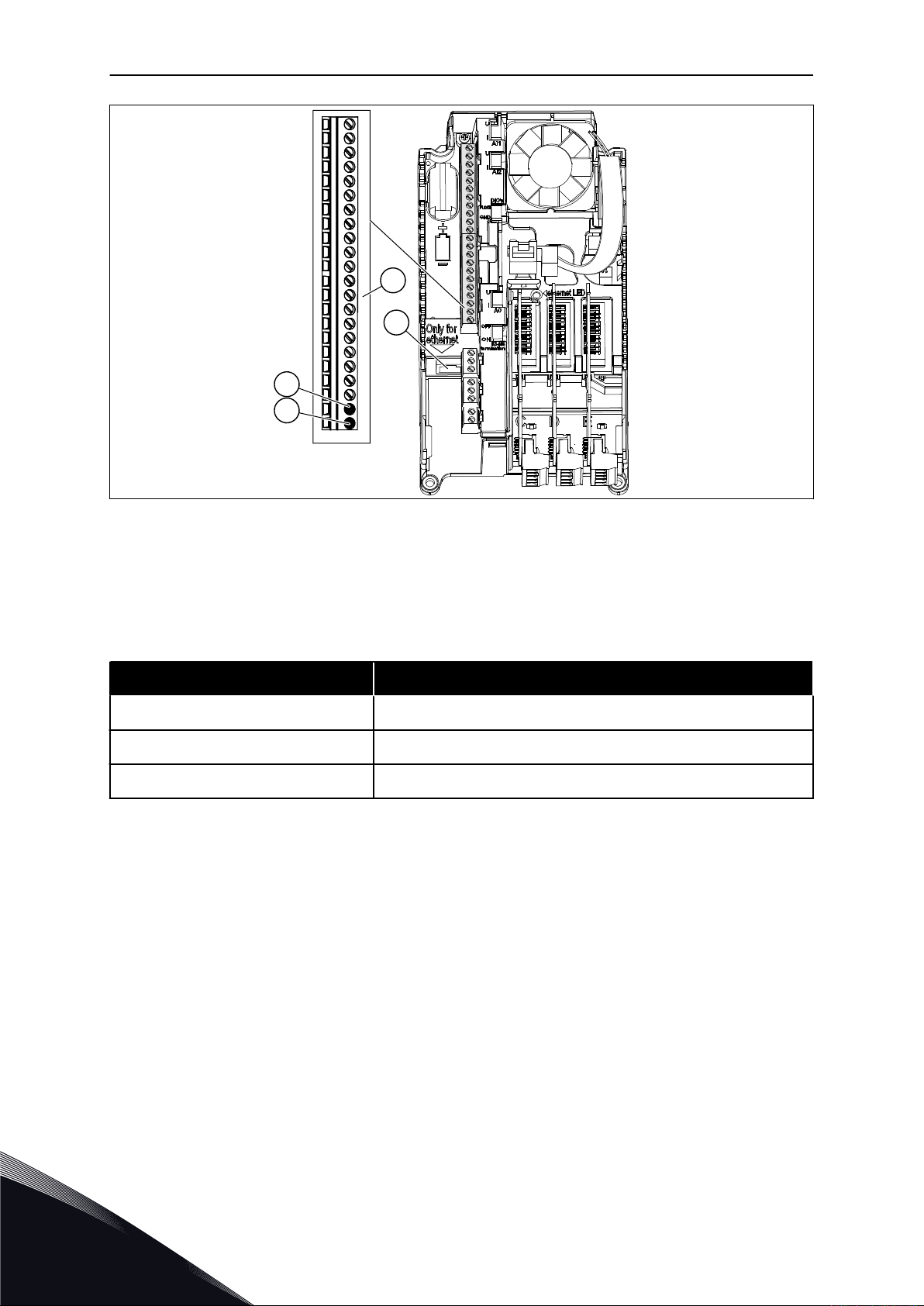

Ábra 44: Ethernet és RS485 csatlakozások

A. RS485 csatlakozó A = Adat ­B. RS485 csatlakozó B = Adat +

C. Ethernet csatlakozó
D. Vezérlőcsatlakozók

6.3.1 FIELDBUS HASZNÁLATA ETHERNET KÁBELEN KERESZTÜL

Táblázat 30: Ethernet kábel adatai

Tétel Leírás

Dugó típusa Árnyékolt RJ45 dugó, maximális hossza 40 mm (1,57 hüvelyk)

Kábel típusa CAT5e STP

Kábel hossza Maximum 100 m (328 ft)

ETHERNET KÁBELEK

1 Csatlakoztassa az Ethernet kábelt a csatlakozóhoz.

6

TEL. [phone] · FAX [phone]

IRÁNYÍTÓEGYSÉG VACON · 97

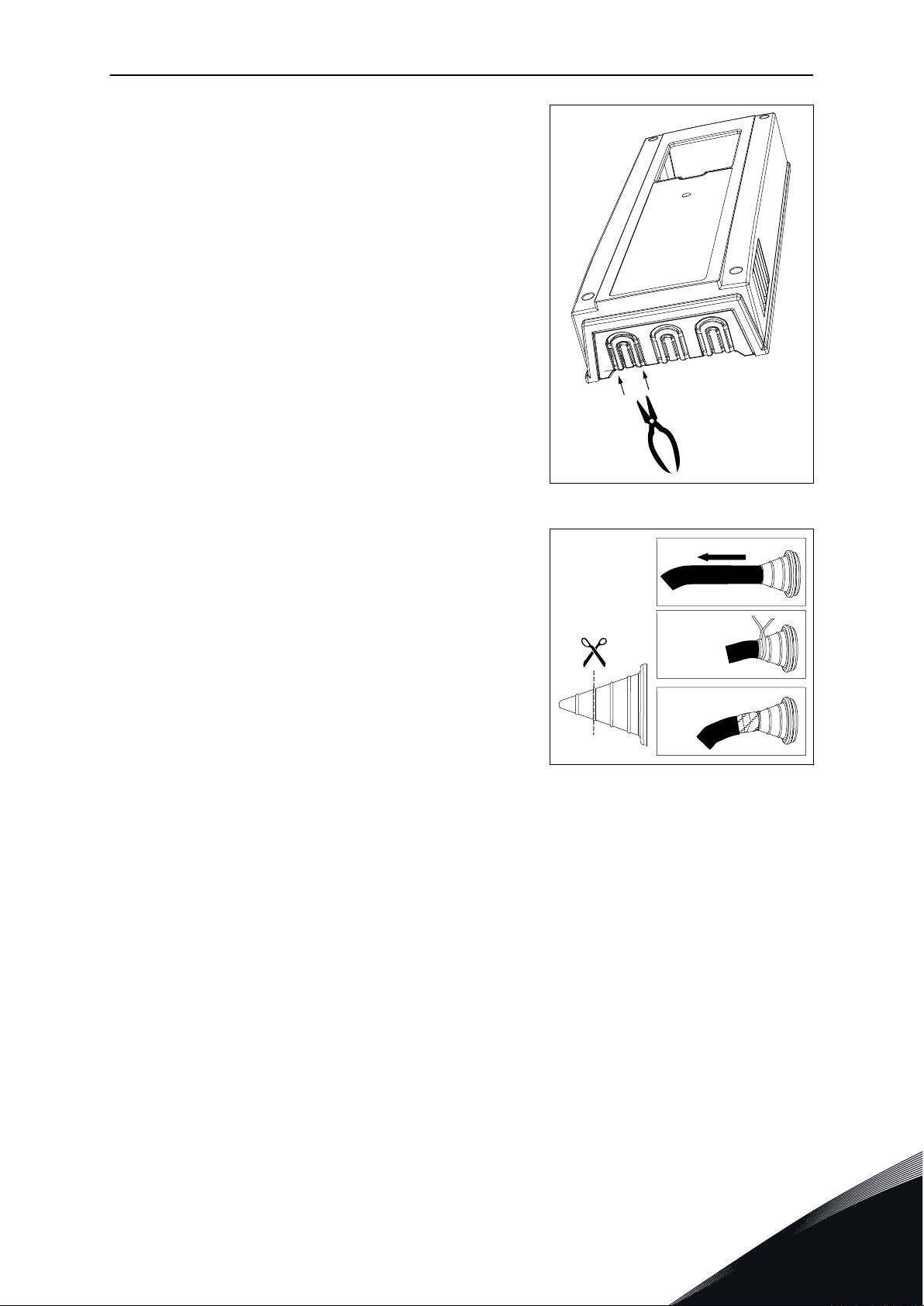

2 IP21 esetén vágással tegye szabaddá a

frekvenciaváltó fedelén az Ethernet kábel nyílását.
IP54 esetén vágjon nyílást a tölcséren, és vezesse
át rajta a kábelt.

Ha a tölcsér összecsuklik, amikor bevezeti a

a)

kábelt, húzza vissza a kábelt, és egyenesítse ki
a tölcsért.
A tölcséren vágott lyuk ne legyen szélesebb,

b)

mint a kábel.
Húzza ki a kábel első darabkáját a tölcsérből,

c)

hogy az egyenes maradjon. Ha ez nem
lehetséges, szigetelőszalaggal vagy
kábelkötővel hozzon létre szoros kapcsolatot.

IP21

IP54

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

6

A

A

VACON · 98 IRÁNYÍTÓEGYSÉG

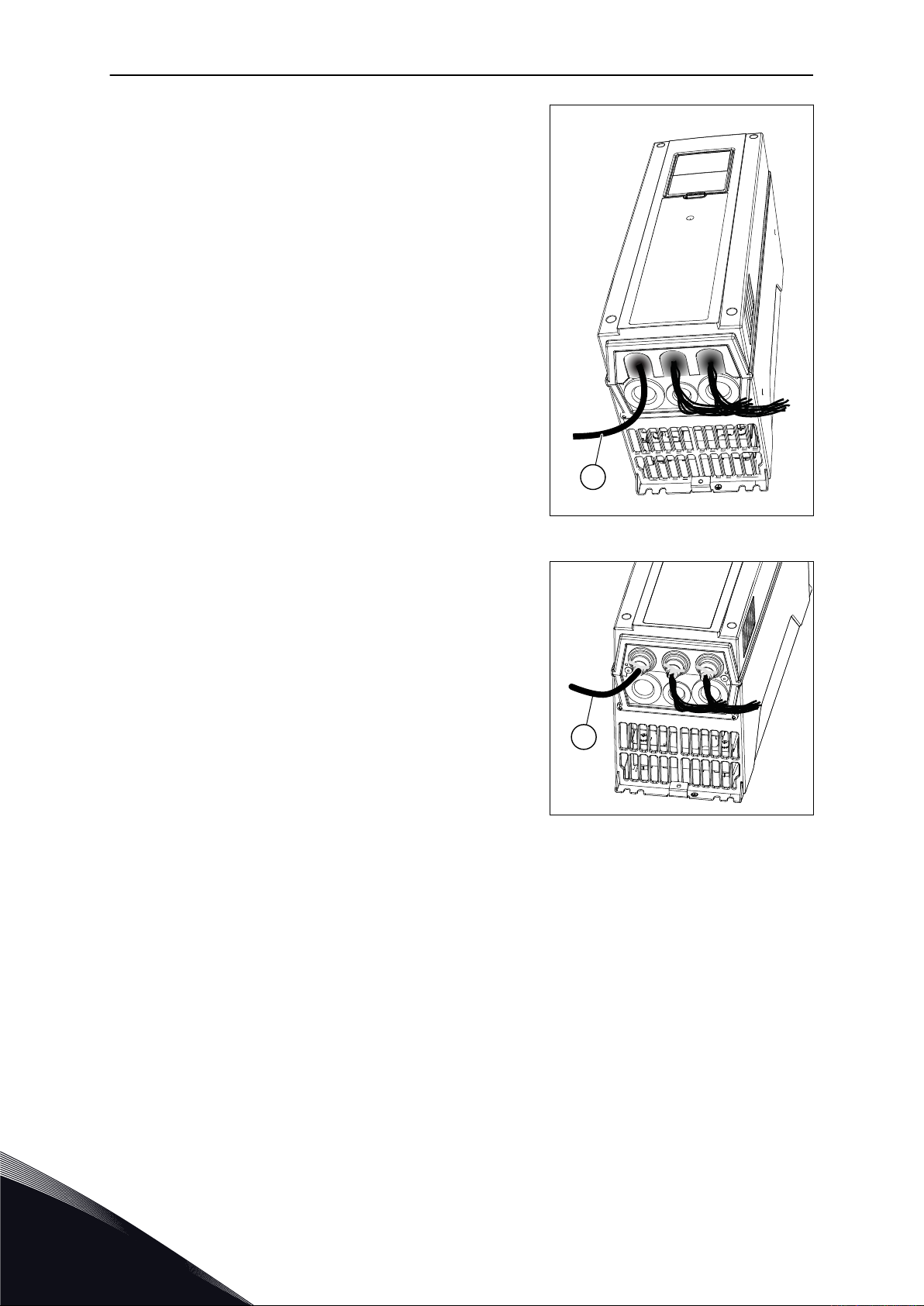

3 Helyezze vissza a frekvenciaváltó fedelét. Az

Ethernet kábel és a motorkábel közt legyen
legalább 30 cm-es (11,81 hüvelykes) távolság.

A. Ethernet kábel IP21 esetén

A. Ethernet kábel IP54 esetén

További részletekért tekintse át a fieldbus Telepítési útmutatóját.

6

TEL. [phone] · FAX [phone]

10

5

15 mm

IRÁNYÍTÓEGYSÉG VACON · 99

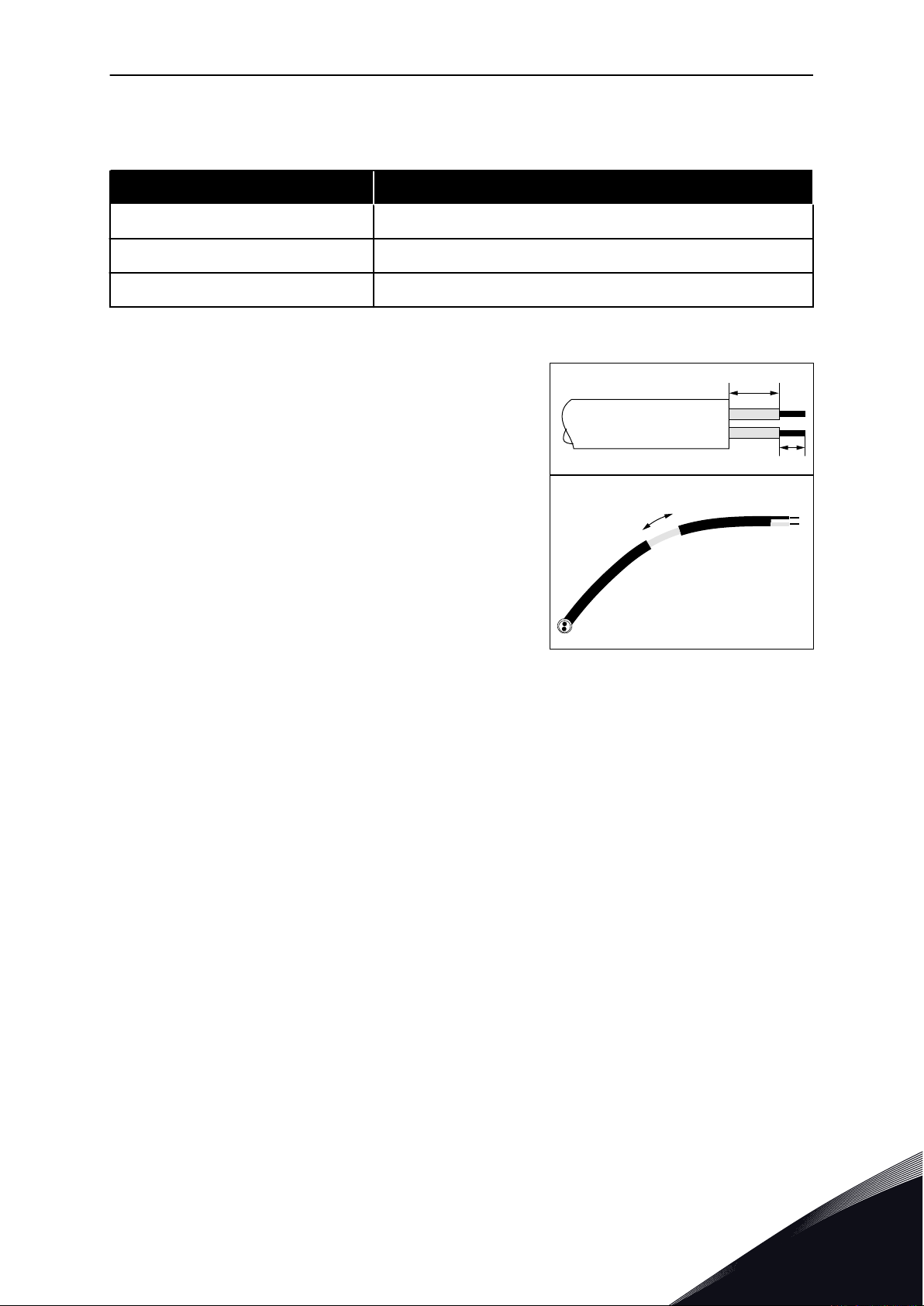

6.3.2 TEREPI BUSZ HASZNÁLATA RS485 KÁBELEN KERESZTÜL

Táblázat 31: RS485 kábel adatai

Tétel Leírás

Dugó típusa 2,5 mm

Kábel típusa STP (árnyékolt, csavart pár), Belden 9841 vagy ehhez nagyon hasonló

Kábel hossza Ahogy a terepi busznak megfelel. Lásd a terepi busz kézikönyvét.

2

RS485 KÁBELEK

1 Távolítson el körülbelül 15 mm-t (0,59 hüvelyket) az

RS485 kábel szürke védőlapjából. Tegye meg ezt a
terepi busz 2 kábelével.

Csupaszítsa le a kábeleket körülbelül 5 mm-en

a)

(0,20 hüvelyken), hogy be tudja őket helyezni a
csatlakozókba. A csatlakozón kívül legfeljebb
10 mm (0,39 hüvelyk) kábel legyen.
Olyan távolságra csupaszítsa le a kábelt a

b)

csatlakozótól, hogy rögzíteni tudja azt a vázhoz
a vezérlőkábel földelőkapcsával. Legfeljebb 15
mm-nyire (0,59 hüvelyknyire) csupaszítsa le a
kábelt. Ne távolítsa el a kábel alumínium
védőlapját.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

6

VACON · 100 IRÁNYÍTÓEGYSÉG

2 Csatlakoztassa a kábelt a meghajtó szabványos I/O

kártyájához az A és B csatlakozókba.

A = negatív

•

B = pozitív

•

3 Rögzítse a kábel védőlapját a hajtás vázához a

vezérlőkábel földelőkapcsával, így földelt
csatlakozás jön létre.

6

TEL. [phone] · FAX [phone]
