Danfoss VACON 100, vacon 100 flow, vacon 100 hvac Installation guide [cs]

vacon 100

®

vacon 100 flow

vacon 100 hvac

®

®

FREKVENČNÍ MĔNIČE

INSTALAČNÍ MANUÁL

MĚNIČE PRO NÁSTĚNNOU MONTÁŽ

ÚVOD VACON · 3

ÚVOD

ID dokumentu: DPD01720G
Datum: 15.12.2015

O TÉTO PŘÍRUČCE

Tato příručka je chráněna autorskými právy vlastněnými společností Vacon Plc. Všechna
práva vyhrazena.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

VACON · 4

TEL. [phone] · FAX [phone]

OBSAH VACON · 5

OBSAH

Úvod

O této příručce 3

1 Schválení 9
2 Bezpečnost 11

2.1 Bezpečnostní symboly použité v příručce 11

2.2 Varování 11

2.3 Výstraha 12

2.4 Uzemnění a ochrana před zemním zkratem 13

2.5 Elektromagnetická kompatibilita (EMC) 14

2.6 Použití zařízení RCD nebo RCM 14

3 Přijetí dodávky 15

3.1 Štítek na balení 15

3.2 Kód označení typu 16

3.3 Obsah dodávky 16

3.4 Vybalení a zvednutí frekvenčního měniče 16

3.4.1 Hmotnost frekvenčního mĕniče 16

3.4.2 Zvedání měničů velikosti MR8 a MR9 17

3.5 Příslušenství 18

3.5.1 Velikost MR4 19

3.5.2 Velikost MR5 20

3.5.3 Velikost MR6 21

3.5.4 Velikost MR7 22

3.5.5 Velikost MR8 22

3.5.6 Velikost MR9 23

3.6 Štítek „Výrobek upraven” 23

3.7 Likvidace 23

4 Montáž 24

4.1 Všeobecné informace o montáži 24

4.2 Rozměry pro nástěnnou montáž 24

4.2.1 Nástěnná montáž měniče velikosti MR4 24

4.2.2 Nástěnná montáž měniče velikosti MR5 25

4.2.3 Nástěnná montáž měniče velikosti MR6 26

4.2.4 Nástěnná montáž měniče velikosti MR7 27

4.2.5 Nástěnná montáž měniče velikosti MR8, provedení IP21 a IP54 28

4.2.6 Nástěnná montáž měniče velikosti MR8, provedení IP00 29

4.2.7 Nástěnná montáž měniče velikosti MR9, provedení IP21 a IP54 30

4.2.8 Nástěnná montáž měniče velikosti MR9, provedení IP00 31

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

VACON · 6 OBSAH

4.3 Rozměry pro nástěnnou montáž, Severní Amerika 32

4.3.1 Nástěnná montáž měniče MR4, Severní Amerika 32

4.3.2 Nástěnná montáž měniče MR5, Severní Amerika 33

4.3.3 Nástěnná montáž měniče MR6, Severní Amerika 34

4.3.4 Nástěnná montáž měniče MR7, Severní Amerika 35

4.3.5 Nástěnná montáž měniče MR8, Severní Amerika 36

4.3.6 Nástěnná montáž měniče MR8, otevřený typ podle UL, Severní Amerika
37

4.3.7 Nástěnná montáž měniče MR9, Severní Amerika 38

4.3.8 Nástěnná montáž měniče MR9, otevřený typ podle UL, Severní Amerika
39

4.4 Rozměry pro vestavnou montáž 39

4.4.1 Přírubová montáž měniče velikosti MR4 43

4.4.2 Přírubová montáž měniče velikosti MR5 44

4.4.3 Přírubová montáž měniče velikosti MR6 45

4.4.4 Přírubová montáž měniče velikosti MR7 46

4.4.5 Přírubová montáž měniče velikosti MR8 47

4.4.6 Přírubová montáž měniče velikosti MR9 48

4.5 Rozměry pro přírubovou montáž, Severní Amerika 49

4.5.1 Přírubová montáž měniče MR4, Severní Amerika 49

4.5.2 Přírubová montáž měniče MR5, Severní Amerika 50

4.5.3 Přírubová montáž měniče MR6, Severní Amerika 51

4.5.4 Přírubová montáž měniče MR7, Severní Amerika 52

4.5.5 Přírubová montáž měniče MR8, Severní Amerika 53

4.5.6 Přírubová montáž měniče MR9, Severní Amerika 54

4.6 Chlazení 55

5 Silové kabely 58

5.1 Připojení kabelů 58

5.2 UL normy kabelů 59

5.3 Dimenzování a volba kabelu 59

5.3.1 Velikosti kabelu a pojistek 60

5.3.2 Velikosti kabelu a pojistek, Severní Amerika 64

5.4 Kabely brzdného rezistoru 69

5.5 Příprava instalace kabelů 70

5.6 Instalace kabelů 71

5.6.1 Velikost MR4 až MR7 71

5.6.2 Velikost MR8 až MR9 77

5.7 Instalace v síti s uzemněnou fází 89

6 Řídicí jednotka 90

6.1 Součásti řídicí jednotky 90

6.2 Kabely řídicí jednotky 91

6.2.1 Výběr řídicích kabelů 91

6.2.2 Řídicí svorky a dvoupolohové přepínače 92

TEL. [phone] · FAX [phone]

OBSAH VACON · 7

6.3 Připojení komunikační sběrnice 96

6.3.1 Připojení k provozní komunikační sběrnici prostřednictvím
ethernetového kabelu 97

6.3.2 Připojení k provozní komunikační sběrnici prostřednictvím kabelu
RS485 100

6.4 Instalace volitelných desek 104

6.4.1 Postup při instalaci 105

6.5 Instalace baterie pro hodiny reálného času (RTC) 106

6.6 Bariéry galvanické izolace 106

7 Pokyny týkající se uvádění do provozu a dodatečné pokyny 108

7.1 Bezpečnost při uvádění do provozu 108

7.2 Uvedení pohonu do provozu 108

7.3 Provoz motoru 109

7.3.1 Kontroly před spuštěním motoru 109

7.4 Měření izolace kabelů a motoru 109

7.5 Instalace v námořním prostředí 110

7.6 Instalace do systému IT 110

7.6.1 Propojovací vodič EMC u provedení MR4, MR5 a MR6 110

7.6.2 Propojka EMC v měniči MR7 113

7.6.3 Propojka EMC v měniči MR8 115

7.6.4 Propojka EMC v měniči MR9 116

7.7 Údržba 117

8 Technické údaje, Vacon® 100 119

8.1 Jmenovité výkonové údaje frekvenčního měniče 119

8.1.1 Napětí sítě 208–240 V 119

8.1.2 Napětí sítě 380–500 V 121

8.1.3 Napětí sítě 525–600 V 122

8.1.4 Napětí sítě 525–690 V 123

8.1.5 Přetížitelnost 123

8.1.6 Jmenovité hodnoty brzdného rezistoru 124

8.2 Vacon® 100 – technické údaje 129

9 Technické údaje, Vacon® 100 FLOW 134

9.1 Jmenovité výkonové údaje frekvenčního měniče 134

9.1.1 Napětí sítě 208–240 V 134

9.1.2 Napětí sítě 380–500 V 136

9.1.3 Napětí sítě 525–600 V 137

9.1.4 Napětí sítě 525–690 V 138

9.1.5 Přetížitelnost 138

9.2 Vacon® 100 FLOW – technické údaje 140

10 Technické údaje, Vacon® 100 HVAC 145

10.1 Jmenovité výkonové údaje frekvenčního měniče 145

10.1.1 Napětí sítě 208-240 V 145

10.1.2 Napětí sítě 380–500 V 146

10.1.3 Přetížitelnost 147

10.2 Vacon® 100 HVAC – technické údaje 148

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

VACON · 8 OBSAH

11 Technické údaje řídicích připojení 153

11.1 Technické údaje řídicích připojení 153

TEL. [phone] · FAX [phone]

SCHVÁLENÍ VACON · 9

1 SCHVÁLENÍ

Níže jsou uvedena schválení, která byla tomuto výrobku značky Vacon udělena.

Prohlášení o shodě - ES

1.
Prohlášení o shodě - ES najdete na následující straně.

•

Schválení UL

2.
Číslo schvalovacího dokumentu cULus je E171278.

•

Schválení RCM

3.
Číslo schválení RCM E2204.

•

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

1

PROHLÁŠENÍ O SHODĚ – ES
My,

Název výrobce: Vacon Oyj
Adresa výrobce: P.O. Box 25

Runsorintie 7
FIN-65381 Vaasa
Finsko
tímto prohlašujeme, že výrobek

Název výrobku: Střídavý pohon Vacon 100
Označení modelu: Měniče pro nástěnnou montáž:

Vacon 0100 3L 0003 2...0310 2
Vacon 0100 3L 0003 4...0310 4
Vacon 0100 3L 0003 5...0310 5
Vacon 0100 3L 0004 6...0208 6
Vacon 0100 3L 0007 7...0208 7
Měniče IP00:
Vacon 0100 3L 0140 2...0310 2
Vacon 0100 3L 0140 5...1180 5
Vacon 0100 3L 0080 6...0820 6
Vacon 0100 3L 0080 7...0820 7
Skříňové měniče:
Vacon 0100 3L 0140 5...0590 5
Vacon 0100 3L 0080 7...0820 7
je navržen a vyroben v souladu s následujícími normami:
Bezpečnost: EN 61800-5-1: 2007
EN 60204-1: 2009 (a související)
EMC: EN 61800-3: 2004 + A1: 2012
EN 61000-3-12
a splňuje odpovídající bezpečnostní opatření směrnic Low Voltage

Directive (2006/95/EC) a EMC Directive 2004/108/EC.
Prostřednictvím interních opatření a kontroly kvality je zajištěno, že

výrobek bude trvale vyhovovat požadavkům aktuální směrnice a
příslušných norem.

Ve Vaasa, 31. března 2015
Vesa Laisi
Prezident
Rok, kdy bylo připojeno označení CE: 2009

VACON · 10 SCHVÁLENÍ

1

TEL. [phone] · FAX [phone]

BEZPEČNOST VACON · 11

2 BEZPEČNOST

2.1 BEZPEČNOSTNÍ SYMBOLY POUŽITÉ V PŘÍRUČCE

Tato příručka obsahuje varování a upozornění, která jsou označena bezpečnostními symboly.
Varování a upozornění poskytují důležité informace o tom, jak předcházet úrazům a zamezit
škodám na zařízeních, která jsou součástí vašeho systému.

Varování a upozornění si pečlivě přečtěte a řiďte se pokyny, které jsou v nich obsaženy.

Tabulka 1: Bezpečnostní symboly

Bezpečnostní symbol Popis

VAROVÁNÍ!

2.2 VAROVÁNÍ

VAROVÁNÍ!

Je-li měnič připojen k elektrické síti, nedotýkejte se součástí výkonové jednotky.
V době, kdy je měnič připojen k síti, jsou tyto součásti pod napětím. Zasažení tímto
napětím je velmi nebezpečné.

VAROVÁNÍ!

Je-li měnič připojen k elektrické síti, nedotýkejte se svorek U, V, W kabelu motoru,
svorek brzdného rezistoru nebo stejnosměrných svorek. V době, kdy je měnič
připojen k síti, jsou tyto svorky pod napětím, a to i tehdy, jestliže motor není
v činnosti.

VÝSTRAHA!

HORKÝ POVRCH!

VAROVÁNÍ!

Nedotýkejte se řídicích svorek. Nebezpečné napětí na nich může být i tehdy, je-li
měnič odpojen od sítě.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

2

VACON · 12 BEZPEČNOST

VAROVÁNÍ!

Před zahájením provádění elektromontážních prací se ujistěte, že součásti měniče
nejsou pod napětím.

VAROVÁNÍ!

Chcete-li pracovat na připojovacích svorkách měniče, odpojte měnič od sítě a
ujistěte se, že se zastavil motor. Počkejte 5 minut, než otevřete kryt měniče. Poté
použijte měřicí zařízení k tomu, abyste se ujistili, že žádná součást není pod
napětím. Připojovací svorky a další součásti měniče zůstávají pod napětím po dobu
5 minut od odpojení měniče od sítě a zastavení motoru.

VAROVÁNÍ!

Před připojením měniče k síti se ujistěte, že jsou přední kryt a kryt kabelů měniče
zavřené. V době, kdy je frekvenční měnič připojen k síti, jsou jeho připojovací svorky
pod napětím.

VAROVÁNÍ!

Hrozí-li nebezpečí náhodného spuštění, odpojte motor od měniče. Při prvním
zapnutí, brzdění s odebíráním výkonu nebo resetování chyby se motor okamžitě
spustí, pokud je aktivní spouštěcí signál startu. K tomu však nedojde, je-li vybráno
pulzní řízení logiky Start/Stop. Pokud se změní parametry, aplikace nebo software,
mohou se změnit i I/O funkce (včetně spouštěcích vstupů).

VAROVÁNÍ!

Při provádění úkonů souvisejících s montáží, připojováním kabelů nebo údržbou
používejte ochranné rukavice. Ve frekvenčním měniči se mohou nacházet ostré
hrany, které mohou způsobit pořezání.

2.3 VÝSTRAHA

VÝSTRAHA!

Frekvenční měnič nepřemísťujte. Použijte instalaci s pevným připojením, abyste
zabránili poškození měniče.

VÝSTRAHA!

Je-li frekvenční měnič připojen k elektrické síti, neprovádějte měření. Tento postup
může způsobit poškození měniče.

VÝSTRAHA!

Ujistěte se, že existuje připojení k zesílenému ochrannému uzemnění. Toto
uzemnění je povinné, protože svodový proud frekvenčních měničů je větší než
3,5 mA stř. (viz EN 61800-5-1). Viz kapitola 2.4 Uzemnění a ochrana před zemním
zkratem.

2

VÝSTRAHA!

Nepoužívejte náhradní díly, které nejsou dodány výrobcem. Používání jiných
náhradních dílů může způsobit poškození měniče.

TEL. [phone] · FAX [phone]

BEZPEČNOST VACON · 13

VÝSTRAHA!

Nedotýkejte se součástek na obvodových deskách. Tyto součásti mohou být
poškozeny statickým napětím.

VÝSTRAHA!

Ujistěte se, že úroveň elektromagnetické kompatibility frekvenčního měniče je
vhodná pro vaši elektrickou síť. Viz kapitola 7.6 Instalace do systému IT. Nesprávná
úroveň elektromagnetické kompatibility může způsobit poškození měniče.

VÝSTRAHA!

Zabraňte vysokofrekvenčnímu rušení. Frekvenční měnič může způsobovat
vysokofrekvenční rušení spotřebičů používaných v domácnostech.

POZNÁMKA!

Pokud aktivujete funkci automatického resetování, motor se bude automaticky
spouštět po automatickém resetování poruchy. Viz Aplikační manuál.

POZNÁMKA!

Používáte-li frekvenční měnič jako součást určitého stroje, musí výrobce tohoto
stroje dodat zařízení umožňující odpojování od sítě (viz EN 60204-1).

2.4 UZEMNĚNÍ A OCHRANA PŘED ZEMNÍM ZKRATEM

VÝSTRAHA!

Frekvenční měnič musí být vždy uzemněn pomocí uzemňovacího vodiče připojeného
k uzemňovací svorce, která je označena symbolem . Není-li použit uzemňovací

vodič, může dojít k poškození měniče.

Svodový proud měniče je větší než 3,5 mA (stř.). Norma EN 61800-5-1 stanoví, že musí být
splněna alespoň jedna z těchto podmínek týkajících se ochranného obvodu.

Připojení musí být pevné.

Ochranný uzemňovací vodič musí mít průřezovou plochu o velikosti minimálně 10 mm

a)

(Cu) nebo 16 mm2 (Al). NEBO
V případě přerušení uzemňovacího vodiče musí být použito zařízení pro automatické

b)

odpojování od sítě. Viz kapitola 5 Silové kabely. NEBO
Pro druhý ochranný uzemňovací vodič musí být použita svorka stejného průřezu, jako má

c)

první ochranný uzemňovací vodič.

2

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

2

VACON · 14 BEZPEČNOST

Tabulka 2: Průřez ochranného uzemňovacího vodiče

Průřezová plocha fázových vodičů (S) [mm2] Minimální průřezová plocha příslušného ochranného

uzemňovacího vodiče [mm2]

S ≤ 16 S

16 < S ≤ 35 16

35 < S S/2

Hodnoty uvedené v tabulce jsou platné v případě, že je ochranný uzemňovací vodič vyroben ze
stejného kovu jako fázové vodiče. Není-li tomu tak, musí být průřez ochranného
uzemňovacího vodiče určen tak, aby vodivost odpovídala hodnotám, které vyplývají z této
tabulky.

Průřezová plocha každého ochranného uzemňovacího vodiče, který není součástí síťového
kabelu nebo jeho opletení, musí činit minimálně:

2,5 mm2, je-li použita mechanická ochrana, a

•

4 mm2, není-li použita mechanická ochrana. Používáte-li zařízení připojená kabelem,

•

zajistěte, aby ochranný uzemňovací vodič kabelu byl v případě selhání uchycovacího
mechanismu průchodky posledním přerušeným vodičem.

Řiďte se místními nařízeními týkajícími se minimální velikosti ochranného uzemňovacího
vodiče.

POZNÁMKA!

Protože ve frekvenčním měniči existují vysoké kapacitní proudy, je možné, že
proudové chrániče nebudou fungovat správně.

VÝSTRAHA!

Na frekvenčním měniči neprovádějte zkoušky odolnosti proti napětí. Tyto zkoušky
již provedl výrobce. Provádění zkoušek odolnosti proti napětí může způsobit
poškození měniče.

2.5 ELEKTROMAGNETICKÁ KOMPATIBILITA (EMC)

Měnič musí vyhovovat normě IEC 61000-3-12. Aby byly požadavky této normy dodrženy,
zkratový výkon SSC musí mít minimální hodnotu 120 R

v propojovacím bodě mezi vaší sítí

SCE

a veřejnou sítí. Při připojování měniče a motoru k síti se ujistěte, že zkratový výkon SSC má
minimální hodnotu 120 R

. V případě potřeby se obraťte na příslušného provozovatele sítě.

SCE

2.6 POUŽITÍ ZAŘÍZENÍ RCD NEBO RCM

Provoz měniče může způsobovat vznik proudu v ochranném uzemňovacím vodiči. K zajištění
ochrany proti přímému nebo nepřímému kontaktu můžete použít ochranné zařízení ovládané
zbytkovým proudem (RCD) nebo sledovací zařízení ovládané zbytkovým proudem (RCM). Na
síťové straně měniče použijte zařízení RCD nebo RCM typu B.

2

TEL. [phone] · FAX [phone]

A B

C

H

I

D

F
G

E

PŘIJETÍ DODÁVKY VACON · 15

3 PŘIJETÍ DODÁVKY

Před odesláním frekvenčního měniče Vacon® zákazníkovi je výrobcem na tomto měniči
provedena řada zkoušek. Po odstranění obalu však zkontrolujte, zda nebyl měnič poškozen
při přepravě.

Pokud během přepravy došlo k poškození měniče, obraťte se na přepravce nebo na
pojišťovnu, u které byl náklad pojištěn.

Abyste se ujistili, že obsah dodávky je správný a úplný, porovnejte typové označení výrobku
s kódem typového označení. Viz kapitola 3.2 Kód označení typu.

3.1 ŠTÍTEK NA BALENÍ

Obr. 1: Štítek na balení frekvenčních měničů Vacon

A. ID výrobní série
B. Objednací číslo společnosti Vacon
C. Kódové označení typu
D. Výrobní číslo
E. Síťové napětí

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

F. Jmenovitý výstupní proud
G. Třída IP
H. Kód aplikace
I. Číslo objednávky zákazníka

3

VACON · 16 PŘIJETÍ DODÁVKY

3.2 KÓD OZNAČENÍ TYPU

Kódové označení typu zařízení Vacon sestává ze standardních kódů a kódů volitelných
variant. Každá část kódového označení typu odpovídá údajům ve vaší objednávce. Kód může
mít například tento formát:

VACON0100-3L-0061-5+IP54
VACON0100-3L-0061-5-FLOW

Tabulka 3: Popis částí kódového označení typu

Kód Popis

VACON Tato část je shodná pro všechny produkty.

0100 Produktová řada: 0100 = Vacon 100

3L Vstup / funkce: 3L = 3fázový vstup

0061 Jmenovitý proud měniče v ampérech. Například 0061 = 61 A

5 Síťové napětí:

2 = 208-240 V
5 = 380-500 V
6 = 525-600 V
7 = 525-690 V

FLOW Frekvenční měnič Vacon 100 FLOW

+IP54 Kódy volitelných variant. Existuje mnoho volitelných variant, například +IP54

(frekvenční mĕnič s třídou krytí IP54)

3.3 OBSAH DODÁVKY

Obsah dodávky, MR4 – MR9

Měnič pro nástěnnou montáž s integrovanou řídicí jednotkou

•

Pytel s příslušenstvím

•

Stručná příručka, bezpečnostní pokyny a příručky k objednaným doplňkům

•

Instalační manuál a Aplikační manuál, pokud byly objednány

•

3.4 VYBALENÍ A ZVEDNUTÍ FREKVENČNÍHO MĚNIČE

3.4.1 HMOTNOST FREKVENČNÍHO MĔNIČE

Hmotnosti frekvenčních měničů o různé velikosti jsou velmi rozdílné. Při vyjímání měniče
z balení proto může být nezbytné použít zvedací zařízení.

3

TEL. [phone] · FAX [phone]

PŘIJETÍ DODÁVKY VACON · 17

Tabulka 4: Hmotnosti měničů různé velikosti

Velikost Hmotnost, IP21/

IP54 [kg]

MR4 6.0 13.2

MR5 10.0 22.0

MR6 20.0 44.1

MR7 37.5 82.7

MR8 66.0 62.0 145.5 136.7

MR9 119.5 103.5 263.5 228.2

Hmotnost, IP00 [kg] Hmotnost, typ 1 /

typ 12 podle UL [lb]

Hmotnost, otevřený
typ podle UL [lb]

3.4.2 ZVEDÁNÍ MĚNIČŮ VELIKOSTI MR8 A MR9

1 Uvolněte měnič od palety, ke které je přišroubován.
2 Použijte zvedací zařízení, které má dostatečnou

nosnost pro hmotnost měniče.

3 Zvedací háky upevněte souměrně v minimálně dvou

otvorech.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

3

≤45°

VACON · 18 PŘIJETÍ DODÁVKY

4 Maximální zvedací úhel činí 45 stupňů.

3.5 PŘÍSLUŠENSTVÍ

Po otevření balení a vyjmutí měniče zvednutím se ujistěte, že jste obdrželi veškeré
příslušenství. Obsah pytle s příslušenstvím se liší podle různých velikostí a tříd krytí.

3

TEL. [phone] · FAX [phone]

PŘIJETÍ DODÁVKY VACON · 19

3.5.1 VELIKOST MR4

Tabulka 5: Obsah pytle s příslušenstvím

Položka Množství Popis

Šroub M4 x 16 11 Šrouby uzemňovacích příchytek pro stínění

kabelu (6), uzemňovacích příchytek pro řídicí
kabel (3) a uzemňovacích příchytek pro
uzemňovací vodič (2)

Šroub M4 x 8 1 Šroub pro volitelné uzemnění

Šroub M5 x 12 1 Šroub pro externí uzemnění měniče

Uzemňovací příchytka pro řídicí kabel 3 Uzemnění řídicích kabelů

Uzemňovací příchytka pro stínění kabelu, vel­ikost M25

Uzemňovací příchytka pro uzemňovací vodič 2 Uzemnění silového kabelu

Štítek „Výrobek upraven” 1 Údaje o provedených změnách

IP21: Kabelová průchodka 3 Těsnění pro kabely

IP54: Kabelová průchodka 6 Těsnění pro kabely

3 Přichycení silových kabelů

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

3

VACON · 20 PŘIJETÍ DODÁVKY

3.5.2 VELIKOST MR5

Tabulka 6: Obsah pytle s příslušenstvím

Položka Množství Popis

Šroub M4 x 16 13 Šrouby uzemňovacích příchytek pro stínění

kabelu (6), uzemňovacích příchytek pro řídicí
kabel (3) a uzemňovacích příchytek pro
uzemňovací vodič (4)

Šroub M4 x 8 1 Šroub pro volitelné uzemnění

Šroub M5 x 12 1 Šroub pro externí uzemnění měniče

Uzemňovací příchytka pro řídicí kabel 3 Uzemnění řídicích kabelů

Uzemňovací příchytka pro stínění kabelu, vel­ikost M25

Uzemňovací příchytka pro stínění kabelu, vel­ikost M32

Uzemňovací příchytka pro uzemňovací vodič 2 Uzemnění silového kabelu

Štítek „Výrobek upraven” 1 Údaje o provedených změnách

IP21: Kabelová průchodka, průměr otvoru 25,3
mm

IP54: Kabelová průchodka, průměr otvoru 25,3
mm

Kabelová průchodka, průměr otvoru 33,0 mm 2 Těsnění pro kabely

1 Přichycení kabelu brzdného rezistoru

2 Přichycení silových kabelů

1 Těsnění pro kabely

4 Těsnění pro kabely

3

TEL. [phone] · FAX [phone]

PŘIJETÍ DODÁVKY VACON · 21

3.5.3 VELIKOST MR6

Tabulka 7: Obsah pytle s příslušenstvím

Položka Množství Popis

Šroub M4 x 20 10 Šrouby uzemňovacích příchytek pro stínění

kabelu (6) a uzemňovacích příchytek pro
uzemňovací vodič (4)

Šroub M4 x 16 3 Šrouby pro příchytky řídicího kabelu

Šroub M4 x 8 1 Šroub pro volitelné uzemnění

Šroub M5 x 12 1 Šroub pro externí uzemnění měniče

Uzemňovací příchytka pro řídicí kabel 3 Uzemnění řídicích kabelů

Uzemňovací příchytka pro stínění kabelu, vel­ikost M32

Uzemňovací příchytka pro stínění kabelu, vel­ikost M40

Uzemňovací příchytka pro uzemňovací vodič 2 Uzemnění silového kabelu

Štítek „Výrobek upraven” 1 Údaje o provedených změnách

Kabelová průchodka, průměr otvoru 33,0 mm 1 Těsnění pro kabely

Kabelová průchodka, průměr otvoru 40,3 mm 2 Těsnění pro kabely

IP54: Kabelová průchodka, průměr otvoru 25,3
mm

1 Přichycení kabelu brzdného rezistoru

2 Přichycení silových kabelů

3 Těsnění pro kabely

POZNÁMKA!

Software Vacon® 100 FLOW a HVAC nepodporují funkce dynamického brzdění
a brzdného rezistoru.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

3

VACON · 22 PŘIJETÍ DODÁVKY

3.5.4 VELIKOST MR7

Tabulka 8: Obsah pytle s příslušenstvím

Položka Množství Popis

Korunová matice M6x30 6 Matice pro uzemňovací příchytky stínění

kabelu

Šroub M4 x 16 3 Šrouby pro uzemňovací příchytky řídicího

kabelu

Šroub M6 x 12 1 Šroub pro externí uzemnění měniče

Uzemňovací příchytka pro řídicí kabel 3 Uzemnění řídicích kabelů

Uzemňovací příchytka pro stínění kabelu, vel­ikost M25

Uzemňovací příchytka pro uzemňovací vodič 2 Uzemnění silového kabelu

Štítek „Výrobek upraven” 1 Údaje o provedených změnách

IP21: Kabelová průchodka 3 Těsnění pro kabely

IP54: Kabelová průchodka 3 Těsnění pro kabely

3 Přichycení silových kabelů

3.5.5 VELIKOST MR8

Tabulka 9: Obsah pytle s příslušenstvím

Položka Množství Popis

Šroub M4 x 16 3 Šrouby pro uzemňovací příchytky řídicího

kabelu

Uzemňovací příchytka pro řídicí kabel 3 Uzemnění řídicích kabelů

Uzemňovací příchytka pro stínění kabelu KP40 3 Přichycení silových kabelů

Izolátor kabelu 11 K zamezení kontaktu mezi kabely

Kabelová průchodka, průměr otvoru 25,3 mm 4 Těsnění pro kabely

IP00: Krytka proti dotyku 1 K zamezení styku se součástmi pod napětím

IP00: Šroub M4 x 8 2 K připevnění dotykového ochranného krytí

3

TEL. [phone] · FAX [phone]

Product modified

Date:

Date:

Date:

PŘIJETÍ DODÁVKY VACON · 23

3.5.6 VELIKOST MR9

Tabulka 10: Obsah pytle s příslušenstvím

Položka Množství Popis

Šroub M4 x 16 3 Šrouby pro uzemňovací příchytky řídicího

kabelu

Uzemňovací příchytka pro řídicí kabel 3 Uzemnění řídicích kabelů

Uzemňovací příchytka pro stínění kabelu KP40 5 Přichycení silových kabelů

Izolátor kabelu 10 K zamezení kontaktu mezi kabely

Kabelová průchodka, průměr otvoru 25,3 mm 4 Těsnění pro kabely

IP00: Krytka proti dotyku 1 K zamezení styku se součástmi pod napětím

IP00: Šroub M4 x 8 2 K připevnění dotykového ochranného krytí

3.6 ŠTÍTEK „VÝROBEK UPRAVEN”

Pytel s příslušenstvím obsahuje také štítek s upozorněním na „upravený výrobek“. Účelem
štítku je upozornit servisní personál na provedené změny frekvenčního měniče. Aby tento
štítek bylo možné snadno vyhledat, připevněte jej na bok frekvenčního měniče. Provedete-li
na frekvenčním měniči změny, zaznamenejte je na štítek.

3.7 LIKVIDACE

Měnič, u kterého skončila jeho provozní životnost, nelikvidujte společně s komunálním
odpadem. Hlavní součásti měniče je možné recyklovat. Některé součásti je nutné
předem rozebrat, aby z nich bylo možné vyjmout různé materiály. Elektrické a elektro­nické součásti je nutné recyklovat jako speciální odpad.
Abyste měli jistotu, že odpad bude recyklován správným způsobem, předejte jej recy­klačnímu středisku. Odpad můžete rovněž zaslat zpět výrobci.
Řiďte se místními i dalšími platnými předpisy.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

3

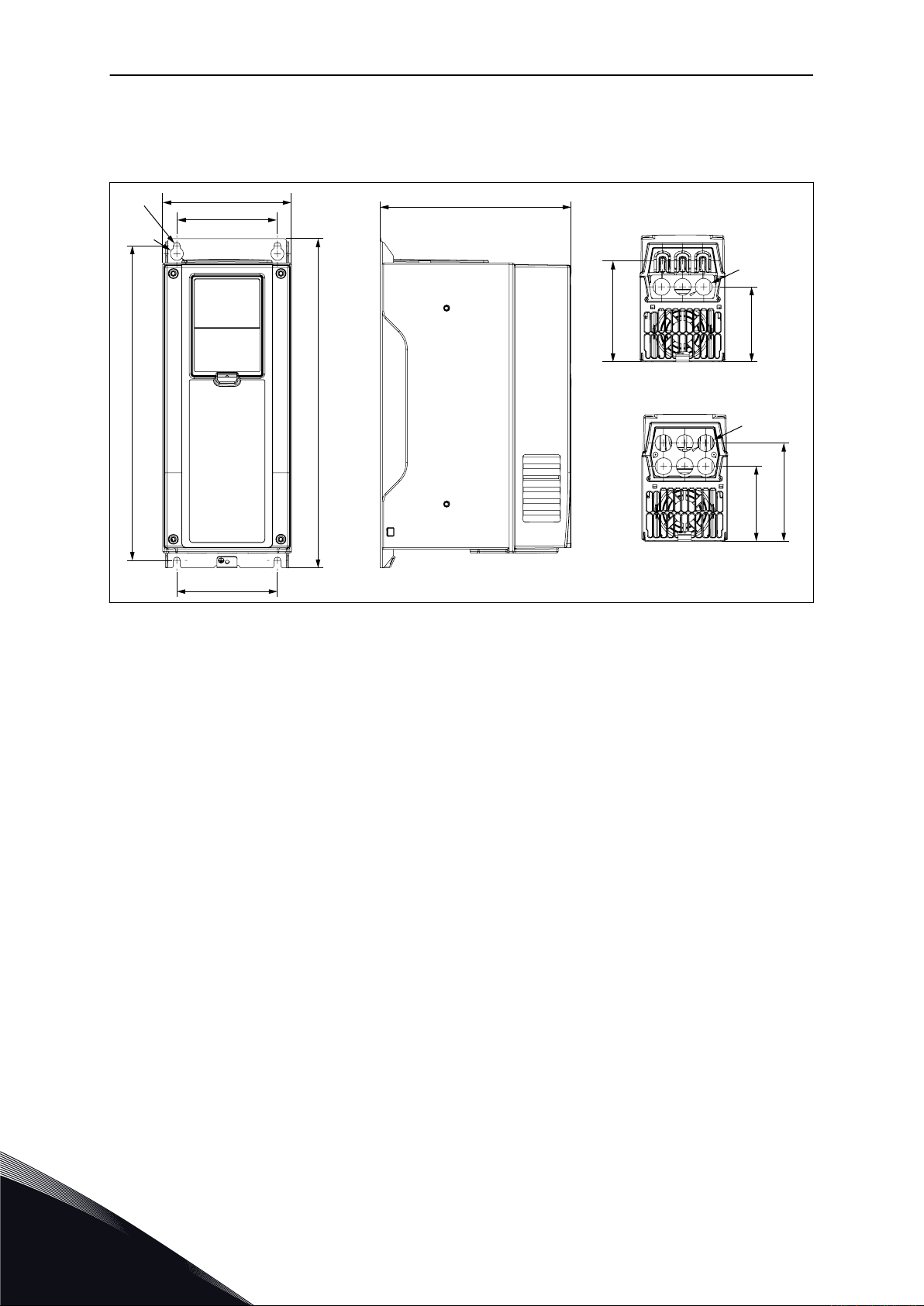

Ø25

Ø25

Ø7

Ø13

IP21

IP54

112

147

128
100

313

100

328

190

151

112

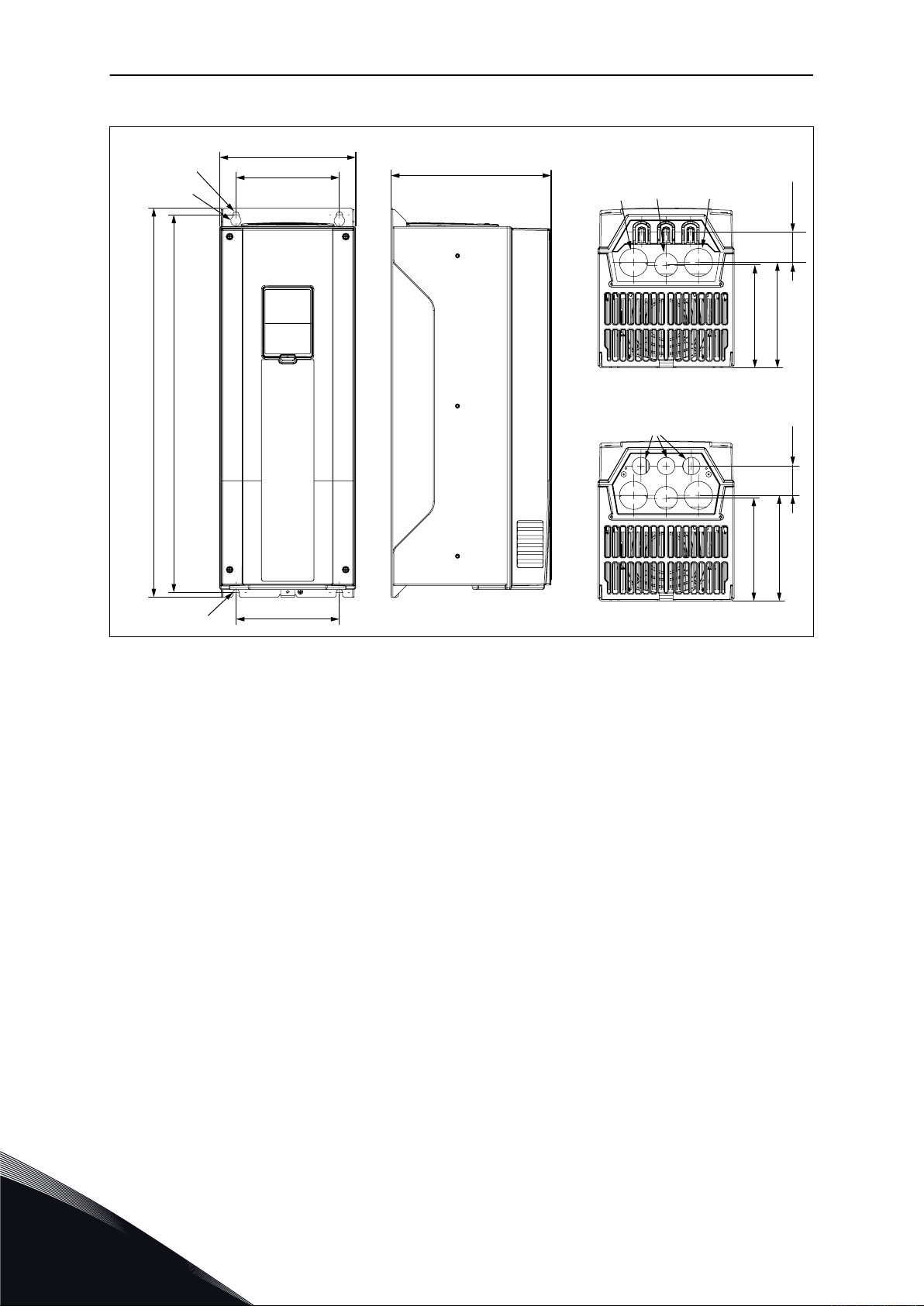

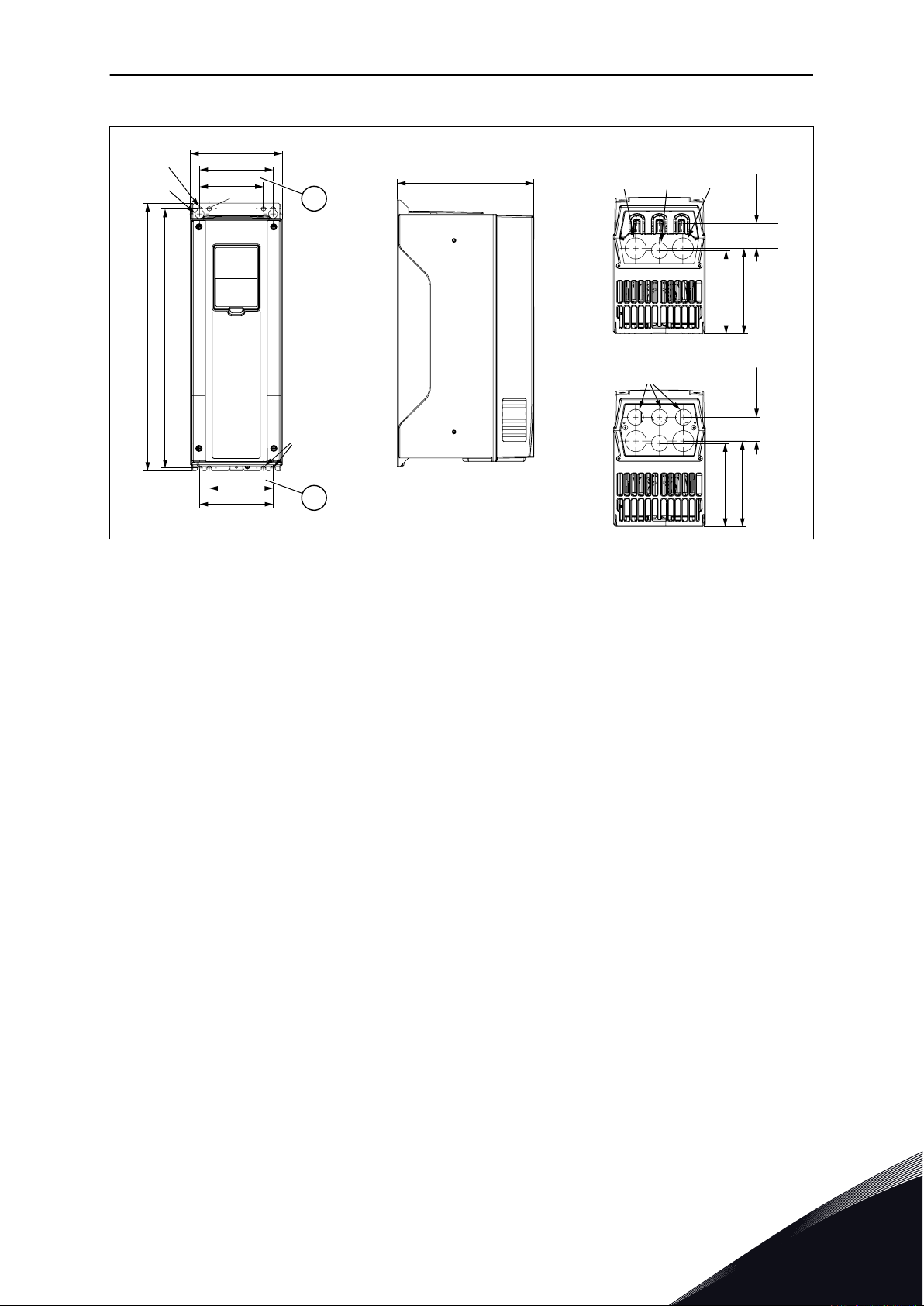

VACON · 24 MONTÁŽ

4 MONTÁŽ

4.1 VŠEOBECNÉ INFORMACE O MONTÁŽI

Frekvenční měnič nainstalujte ve svislé poloze na stěnu. Budete-li měnič instalovat ve
vodorovné poloze, nelze vyloučit, že některé funkce nebudou dostupné s jmenovitými
hodnotami, které jsou uvedeny v kapitole 8 Technické údaje, Vacon® 100 nebo 9 Technické
údaje, Vacon® 100 FLOW.

K instalaci frekvenčního měniče použijte šrouby a další montážní součásti, které jste obdrželi
v dodávce.

4.2 ROZMĚRY PRO NÁSTĚNNOU MONTÁŽ

4.2.1 NÁSTĚNNÁ MONTÁŽ MĚNIČE VELIKOSTI MR4

Obr. 2: Rozměry frekvenčního měniče, MR4 [mm]

4

TEL. [phone] · FAX [phone]

Ø7

Ø33 Ø25

Ø25

Ø33

A

A

214

144

115

Ø7

Ø14

Ø7

100*

419

406

115

100*

IP21

39

37.5

130

134

130

134

IP54

MONTÁŽ VACON · 25

4.2.2 NÁSTĚNNÁ MONTÁŽ MĚNIČE VELIKOSTI MR5

Obr. 3: Rozměry frekvenčního měniče, MR5 [mm]

A. Tyto montážní otvory použijte tehdy,

jestliže nahrazujete frekvenční měnič
Vacon® NX frekvenčním měničem
Vacon® 100, Vacon® 100 FLOW nebo
Vacon® 100 HVAC.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

195
148

Ø15.5

Ø9

557

541

Ø9

148

229

148

151

IP21

IP54

42 43.7

148

151

Ø40 Ø33 Ø40

Ø25

VACON · 26 MONTÁŽ

4.2.3 NÁSTĚNNÁ MONTÁŽ MĚNIČE VELIKOSTI MR6

Obr. 4: Rozměry frekvenčního měniče, MR6 [mm]

4

TEL. [phone] · FAX [phone]

259

Ø20

660

645

237
190

IP21

IP54

160

211

160

217

Ø9

Ø16

Ø51

Ø25

Ø50

MONTÁŽ VACON · 27

4.2.4 NÁSTĚNNÁ MONTÁŽ MĚNIČE VELIKOSTI MR7

Obr. 5: Rozměry frekvenčního měniče, MR7 [mm]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

9

3 x 38

114

117

188

62.5

164

290

343

216

663

996

22

262

235

217

Ø25

Ø60

Ø11

Ø22

Ø9

Ø9

VACON · 28 MONTÁŽ

4.2.5 NÁSTĚNNÁ MONTÁŽ MĚNIČE VELIKOSTI MR8, PROVEDENÍ IP21 A IP54

Obr. 6: Rozměry frekvenčního měniče, MR8, IP21 a IP54 [mm]

4

TEL. [phone] · FAX [phone]

9.3

290

186.5

255

217

794

683

663

18

171.5

343

215.7

10.8

15.1

Ø9

Ø9

Ø22

Ø11

A

MONTÁŽ VACON · 29

4.2.6 NÁSTĚNNÁ MONTÁŽ MĚNIČE VELIKOSTI MR8, PROVEDENÍ IP00

Obr. 7: Rozměry frekvenčního měniče, MR8, IP00 [mm]

A. Volitelný kryt hlavního konektoru pro

montáž do skříně

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

Ø25

Ø59

Ø22

84

3 x 42

126

318

166

77

4 x 81.5

326

1122
1150

Ø9

14

480

400

355

365

292

284

27,5

360

810

360

M8 GND

Ø9

Ø9Ø9

VACON · 30 MONTÁŽ

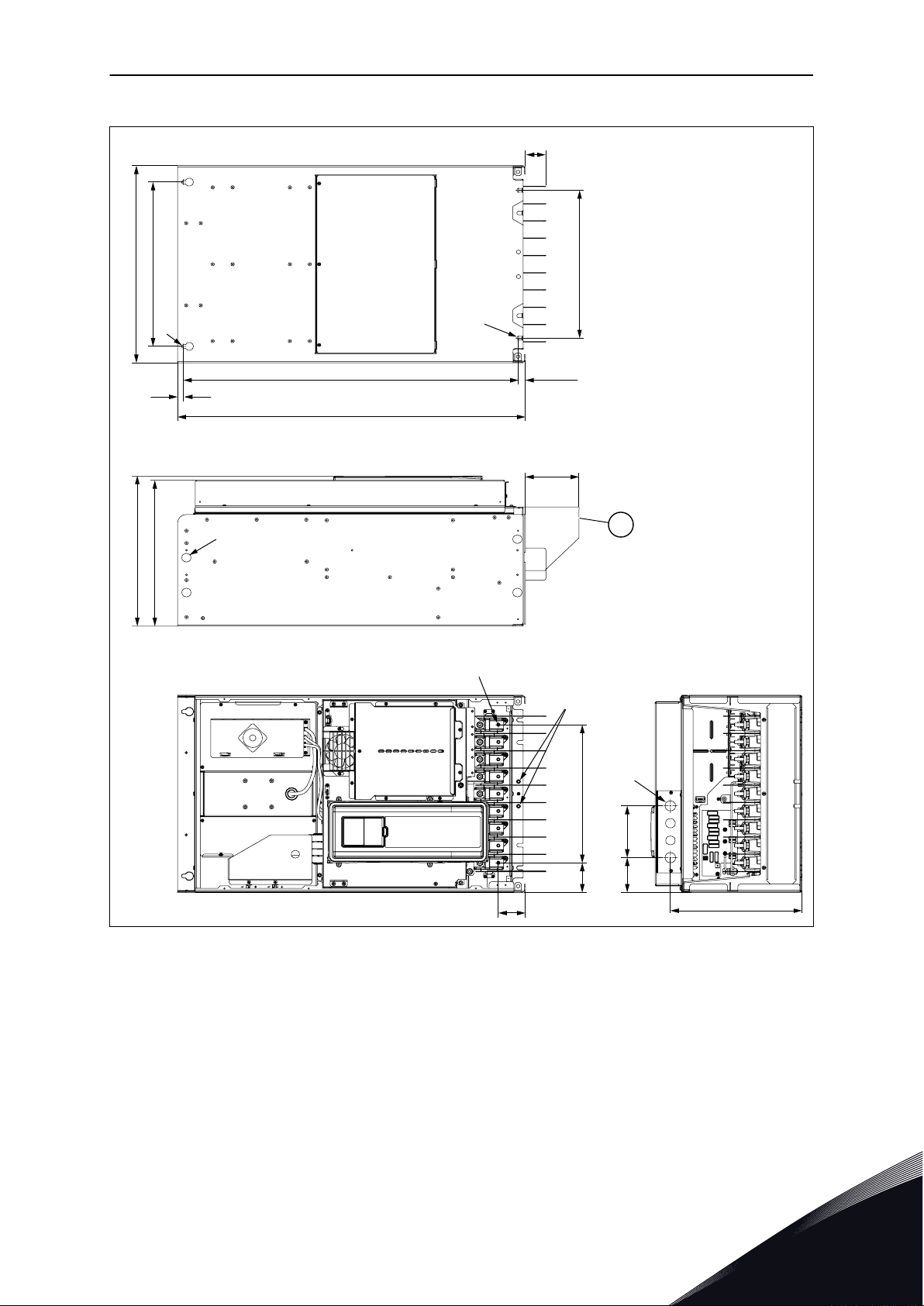

4.2.7 NÁSTĚNNÁ MONTÁŽ MĚNIČE VELIKOSTI MR9, PROVEDENÍ IP21 A IP54

Obr. 8: Rozměry frekvenčního měniče, MR9, IP21 a IP54 [mm]

4

TEL. [phone] · FAX [phone]

130

810

840.5

16.5

65

50

360

8 x 42

72

M8

GND

318

3 X 42

84.5

14

Ø9

Ø22

400

480

355

365

Ø9

M8

A

Ø25

126

336

MONTÁŽ VACON · 31

4.2.8 NÁSTĚNNÁ MONTÁŽ MĚNIČE VELIKOSTI MR9, PROVEDENÍ IP00

Obr. 9: Rozměry frekvenčního měniče, MR9, IP00 [mm]

A. Volitelný kryt hlavního konektoru pro

montáž do skříně

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

Ø0.98

Ø0.98

Ø0.28

Ø0.51

UL Type 1

UL Type 12

4.41

5.79

5.04

3.94

12.32

3.94

12.91

7.48

5.94

4.41

VACON · 32 MONTÁŽ

4.3 ROZMĚRY PRO NÁSTĚNNOU MONTÁŽ, SEVERNÍ AMERIKA

4.3.1 NÁSTĚNNÁ MONTÁŽ MĚNIČE MR4, SEVERNÍ AMERIKA

Obr. 10: Rozměry frekvenčního měniče, MR4 [in]

4

TEL. [phone] · FAX [phone]

Ø0.28

Ø1.30 Ø0.98

Ø0.98

Ø1.30

A

A

8.43

5.67

4.53

Ø0.28

Ø0.55

Ø0.28

3.94*

16.50

15.98

4.53

3.94*

UL Type 1

1.54

1.48

5.12

5.28

5.12

5.28

UL Type 12

MONTÁŽ VACON · 33

4.3.2 NÁSTĚNNÁ MONTÁŽ MĚNIČE MR5, SEVERNÍ AMERIKA

Obr. 11: Rozměry frekvenčního měniče, MR5 [in]

A. Tyto montážní otvory použijte tehdy,

jestliže nahrazujete frekvenční měnič
Vacon® NX frekvenčním měničem
Vacon® 100, Vacon® 100 FLOW nebo
Vacon® 100 HVAC.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

7.68

5.83

Ø0.61

Ø0.35

21.93

21.30

Ø0.35

5.83

9.02

5.83

5.94

UL Type 1

UL Type 12

1.65 1.72

5.83

5.94

Ø1.57 Ø1.30 Ø1.57

Ø0.98

VACON · 34 MONTÁŽ

4.3.3 NÁSTĚNNÁ MONTÁŽ MĚNIČE MR6, SEVERNÍ AMERIKA

Obr. 12: Rozměry frekvenčního měniče, MR6 [in]

4

TEL. [phone] · FAX [phone]

10.20
Ø0.79

25.98

25.39

9.33

7.48

UL Type 1

UL Type 12

6.30

8.31

6.30

8.54

Ø0.35

Ø0.63

Ø2.01

Ø0.98

Ø1.97

MONTÁŽ VACON · 35

4.3.4 NÁSTĚNNÁ MONTÁŽ MĚNIČE MR7, SEVERNÍ AMERIKA

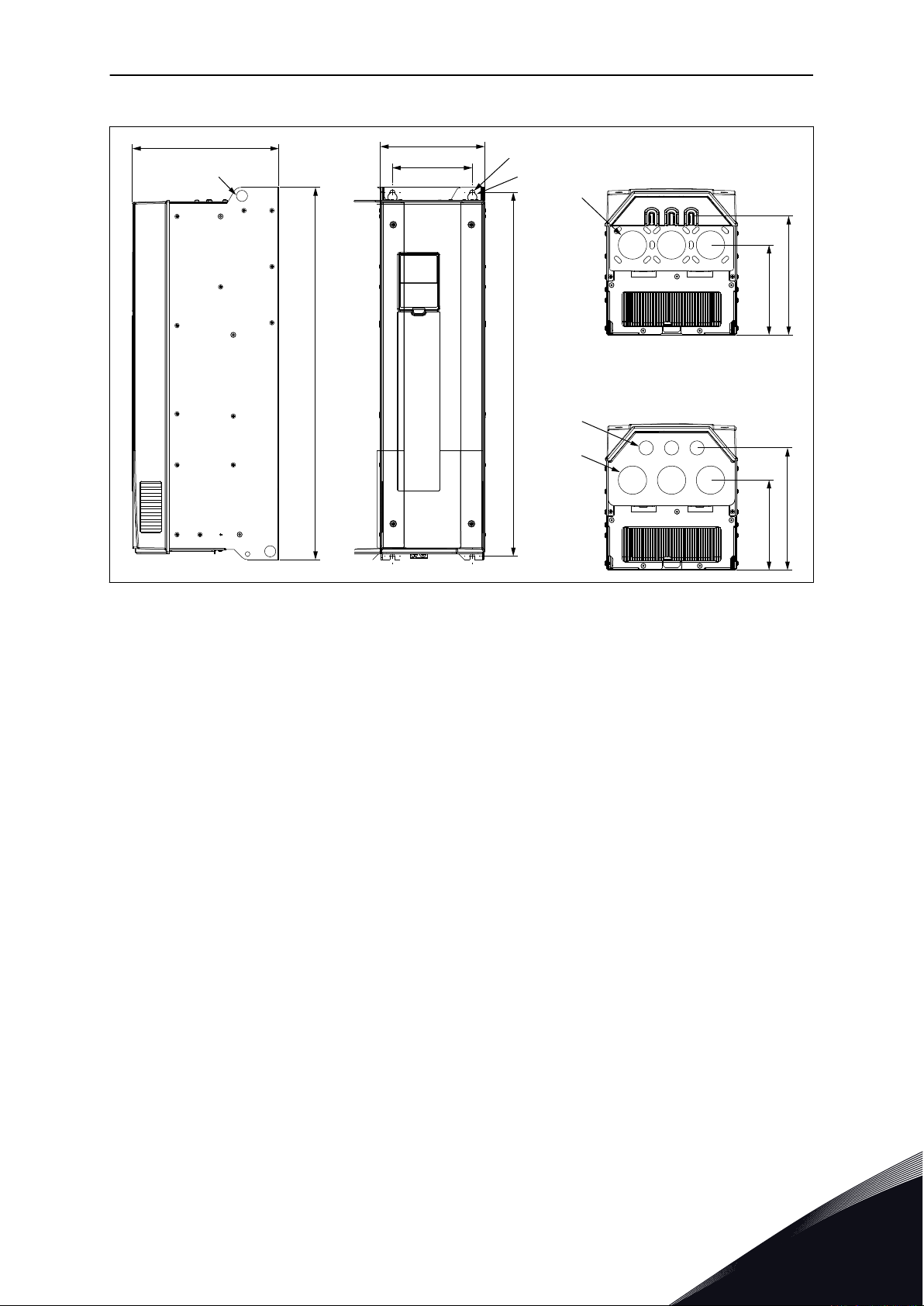

Obr. 13: Rozměry frekvenčního měniče, MR7 [in]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

3 x 1.50

4.49

4.61

7.40

2.46

6.46

11.42

13.50

8.50

26.10

39.21

0.87

10.31

9.25

8.54

Ø0.98

Ø2.36

Ø0.43

Ø0.87

Ø0.35

Ø0.35

0.35

VACON · 36 MONTÁŽ

4.3.5 NÁSTĚNNÁ MONTÁŽ MĚNIČE MR8, SEVERNÍ AMERIKA

Obr. 14: Rozměry frekvenčního měniče, MR8 [in]

4

TEL. [phone] · FAX [phone]

0.37

11.42

7.34

10.04

8.54

31.26

26.89

26.10

0.71

6.75

13.50

8.49

0.43

0.59

Ø0.35

Ø0.35

Ø0.87

Ø0.43

A

MONTÁŽ VACON · 37

4.3.6 NÁSTĚNNÁ MONTÁŽ MĚNIČE MR8, OTEVŘENÝ TYP PODLE UL, SEVERNÍ AMERIKA

Obr. 15: Rozměry frekvenčního měniče, MR8, otevřený typ podle UL [in]

A. Volitelný kryt hlavního konektoru pro

montáž do skříně

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

Ø0.98

Ø2.32

Ø0.87

3.31

3 x 1.65

4.96

12.52

6.54

3.03

4 x 3.21

12.84

44.17

45.28

Ø0.35

0.55

18.90

15.75

13.98

14.37

11.50

11.18

1.08

14.17

31.89

14.17

M8 GND

Ø0.35

Ø0.35

Ø0.35

VACON · 38 MONTÁŽ

4.3.7 NÁSTĚNNÁ MONTÁŽ MĚNIČE MR9, SEVERNÍ AMERIKA

Obr. 16: Rozměry frekvenčního měniče, MR9 [in]

4

TEL. [phone] · FAX [phone]

5.12

31.89

33.09

0.65

2.56

1.97

14.17

8 x 1.65

2.83

M8

GND

12.52

3 X 1.65

3.33

0.55

Ø0.35

Ø0.87

15.75

18.90

13.98

14.37

Ø0.35

M8

A

Ø0.98

4.96

13.23

MONTÁŽ VACON · 39

4.3.8 NÁSTĚNNÁ MONTÁŽ MĚNIČE MR9, OTEVŘENÝ TYP PODLE UL, SEVERNÍ AMERIKA

Obr. 17: Rozměry frekvenčního měniče, MR9, otevřený typ podle UL [in]

A. Volitelný kryt hlavního konektoru pro

montáž do skříně

4.4 ROZMĚRY PRO VESTAVNOU MONTÁŽ

Frekvenční měnič můžete nainstalovat také do stěny skříně za použití příslušenství pro
přírubovou montáž.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

A

B

D

A

C

E

VACON · 40 MONTÁŽ

POZNÁMKA!

V různých úsecích měniče platí rozdílné zařazení do tříd krytí.

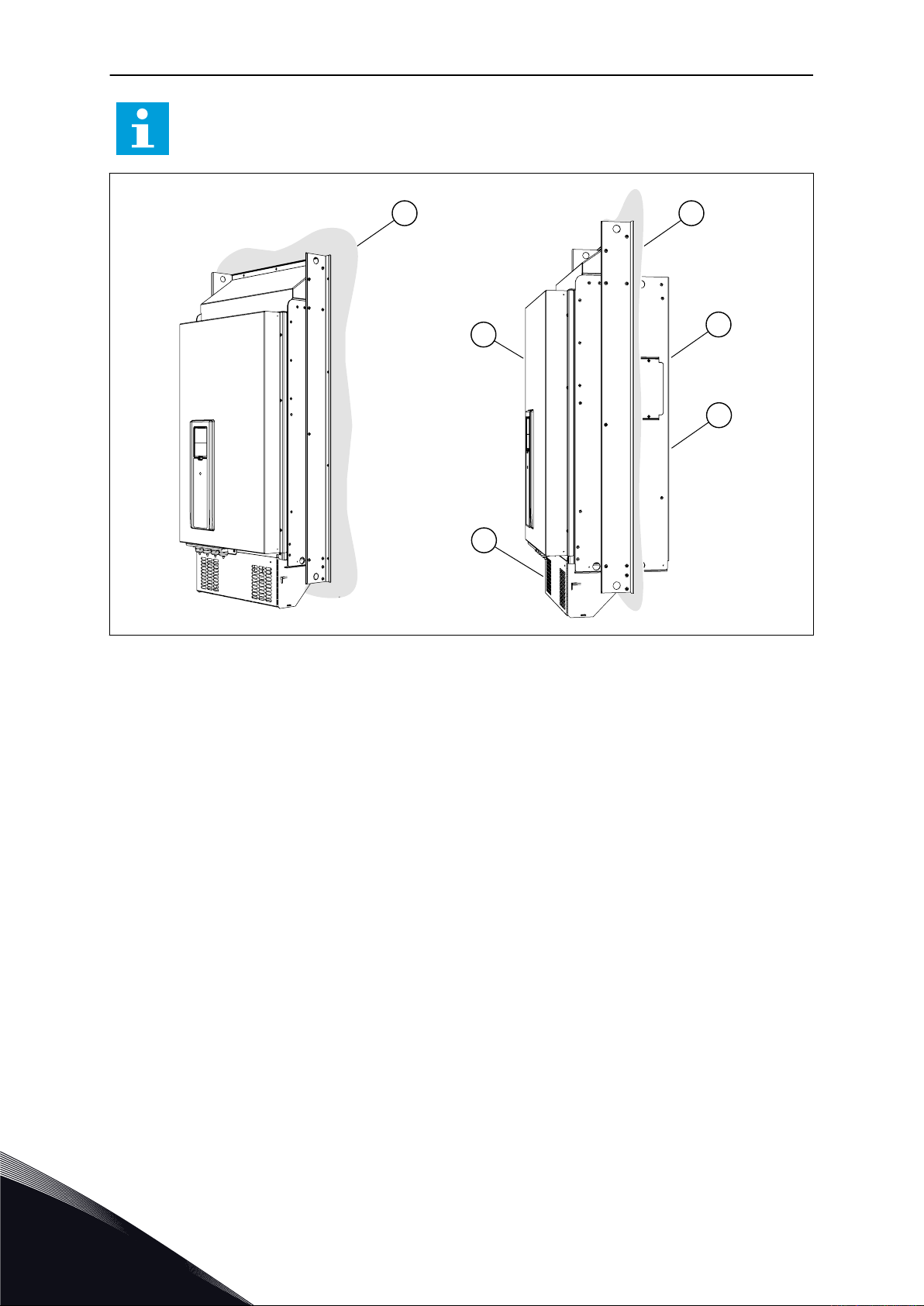

Obr. 18: Příklad přírubové montáže (velikost MR9)

A. Stěna skříně nebo jiný povrch
B. Přední strana
C. Zadní strana

D. IP00 / otevřený typ podle UL
E. IP54 / UL typ 12

4

TEL. [phone] · FAX [phone]

G

F

A E

B

D

C

H

MONTÁŽ VACON · 41

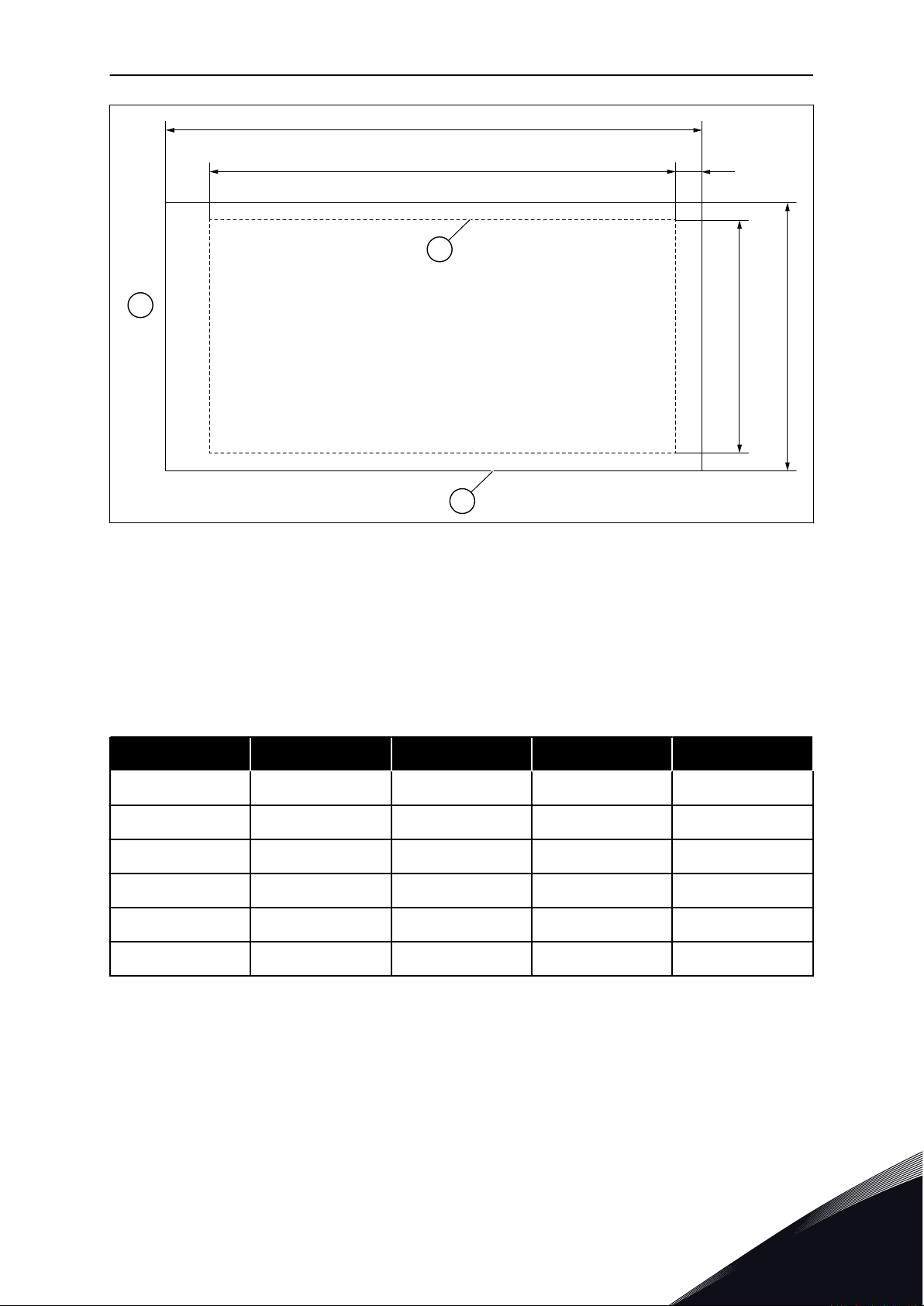

Obr. 19: Rozměry otvoru a obrys měniče v provedení pro přírubovou montáž

A. Výška otvoru pro přírubovou montáž
B. Šířka otvoru
C. Výška měniče

F. Obrys otvoru
G. Obrys měniče

H. Horní strana měniče
D. Šířka měniče
E. Vzdálenost mezi dnem měniče a dolní

hranou otvoru

Tabulka 11: Rozměry měniče velikosti MR4 až MR9

Velikost C [mm] D [mm] C [in] D [in]

MR4 357 152 14.1 6.0

MR5 454 169 17.9 6.7

MR6 580 220 22.8 8.7

MR7 680 286 26.8 11.3

MR8 898 359 35.4 14.1

MR9 1060 550 41.7 21.7

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

D

A

VACON · 42 MONTÁŽ

Tabulka 12: Rozměry otvoru pro přírubovou montáž, velikost MR4 až MR9

Velikost A [mm] B [mm] E [mm] A [in] B [in] E [in]

MR4 315 137 24 12.4 5.4 0.9

MR5 408 152 23 16.1 6.0 0.9

MR6 541 203 23 21.3 8.0 0.9

MR7 655 240 13 25.8 9.4 0.5

MR8 859 298 18 33.8 11.7 0.7

MR9 975 485 54 38.4 19.1 2.1

Obr. 20: Těsnění otvoru pro velikosti MR8 a MR9

A. Frekvenční měnič
B. Obrys otvoru

C. Těsnicí páska

D. Horní strana měniče

4

TEL. [phone] · FAX [phone]

152

15

122

285

24

113

357

341

102

72

18.5

9

32.8

39

77

190

134
128

186.9

Ø7

MONTÁŽ VACON · 43

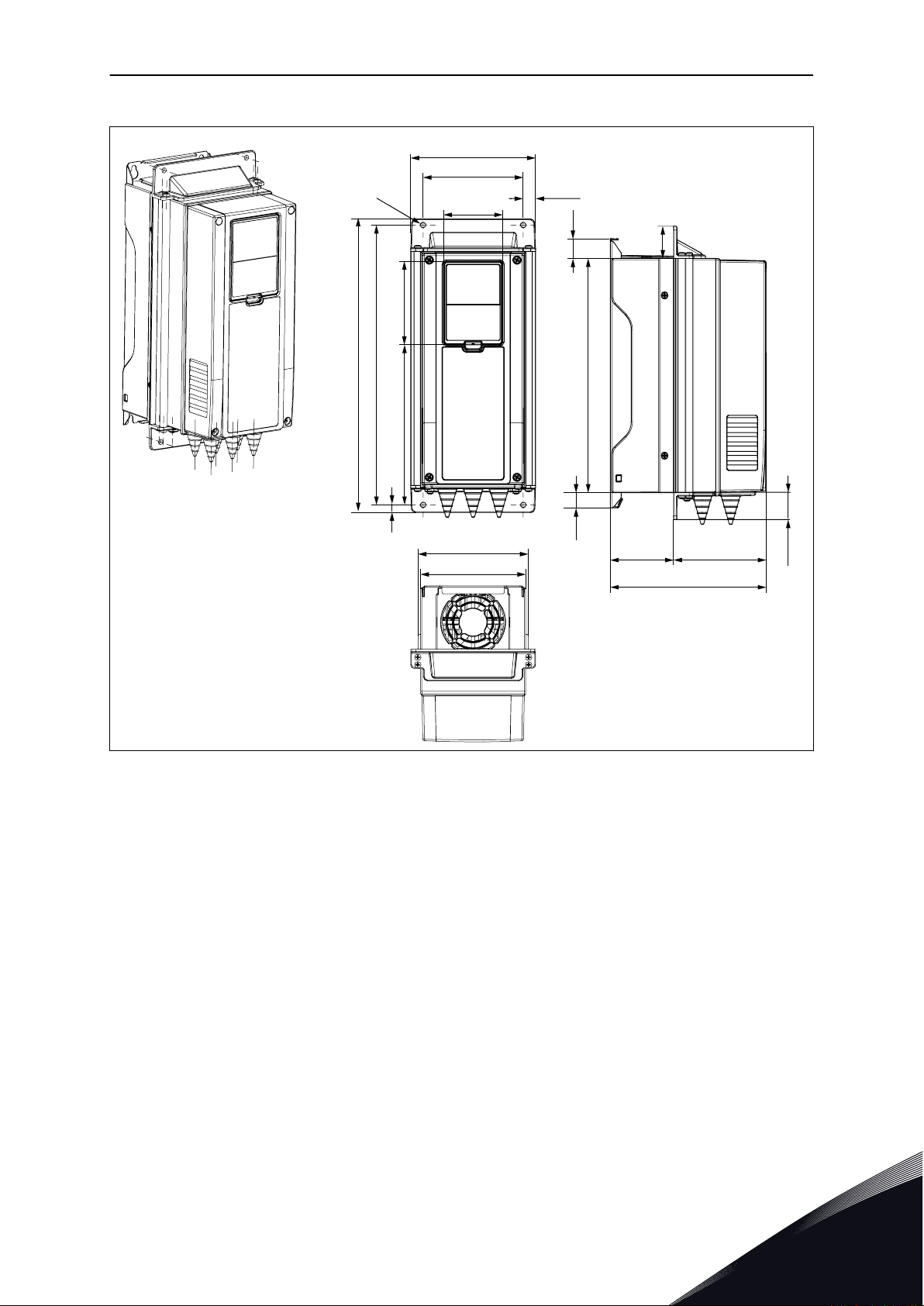

4.4.1 PŘÍRUBOVÁ MONTÁŽ MĚNIČE VELIKOSTI MR4

Obr. 21: Rozměry frekvenčního měniče, přírubová montáž, MR4 [mm]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

Ø7

Ø7

436

454.1

262.5

145

144

150

169

9

13

382

24

39

33

27.5

100

214

114

11.5

72

145

102

12

VACON · 44 MONTÁŽ

4.4.2 PŘÍRUBOVÁ MONTÁŽ MĚNIČE VELIKOSTI MR5

Obr. 22: Rozměry frekvenčního měniče, přírubová montáž, MR5 [mm]

4

TEL. [phone] · FAX [phone]

13.9

123

16.8

514

36.4

26.2

229

106

Ø7

Ø4

115.5
196

12

18

6

184
220

195

201

Ø7

102

566

580

232

72

355.6

MONTÁŽ VACON · 45

4.4.3 PŘÍRUBOVÁ MONTÁŽ MĚNIČE VELIKOSTI MR6

Obr. 23: Rozměry frekvenčního měniče, přírubová montáž, MR6 [mm]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

230

51.2

35.2

720

192.5

197.5

660

680

192.5

102

441.6

20.3

237

271

286

7.5 72

Ø5.5

110.4 148.8

VACON · 46 MONTÁŽ

4.4.4 PŘÍRUBOVÁ MONTÁŽ MĚNIČE VELIKOSTI MR7

Obr. 24: Rozměry frekvenčního měniče, přírubová montáž, MR7 [mm]

4

TEL. [phone] · FAX [phone]

359

326

6.8

424.7

89.6

890.8

233

831.5

315.5

19.4

852.6

573.5

82.5

26

182.5

334

72

898

102

GND M8

293

109.5

1.9

Ø7

Ø6.5

Ø7

Ø7

MONTÁŽ VACON · 47

4.4.5 PŘÍRUBOVÁ MONTÁŽ MĚNIČE VELIKOSTI MR8

Obr. 25: Rozměry frekvenčního měniče, přírubová montáž, MR8 [mm]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

1060

397.5

550

525

108

255.8

247

M8

GND

72

102

73

175175

85

10.5

163

300

300

1039

10.5

56

75

Ø22

210

Ø25

3 x 42

120

449

108.5

Ø6.5

126

VACON · 48 MONTÁŽ

4.4.6 PŘÍRUBOVÁ MONTÁŽ MĚNIČE VELIKOSTI MR9

Obr. 26: Rozměry frekvenčního měniče, přírubová montáž, MR9 [mm]

4

TEL. [phone] · FAX [phone]

5.98

0.59

4.80

11.22

0.94

4.45

14.06

13.43

4.02

2.83

0.73

0.35

1.29

1.54

3.03

7.48

5.28

5.04

7.36

Ø0.28

MONTÁŽ VACON · 49

4.5 ROZMĚRY PRO PŘÍRUBOVOU MONTÁŽ, SEVERNÍ AMERIKA

4.5.1 PŘÍRUBOVÁ MONTÁŽ MĚNIČE MR4, SEVERNÍ AMERIKA

Obr. 27: Rozměry frekvenčního měniče, přírubová montáž, MR4 [in]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

Ø0.28

Ø0.28

17.17

17.88

10.34

5.71

5.67

5.91

6.65

0.35

0.51

15.04

0.94

1.54

1.30

1.08

3.94

8.43

4.49

0.45

2.83

5.71

4.02

0.47

VACON · 50 MONTÁŽ

4.5.2 PŘÍRUBOVÁ MONTÁŽ MĚNIČE MR5, SEVERNÍ AMERIKA

Obr. 28: Rozměry frekvenčního měniče, přírubová montáž, MR5 [in]

4

TEL. [phone] · FAX [phone]

0.55

4.84

0.66

20.24

1.43

1.03

9.02

4.17

Ø0.28

Ø0.16

4.55

7.72

0.47

0.71

0.24

7.24

8.66

7.68

7.91

Ø0.28

4.02

22.28

22.84

9.13

2.83

14.00

MONTÁŽ VACON · 51

4.5.3 PŘÍRUBOVÁ MONTÁŽ MĚNIČE MR6, SEVERNÍ AMERIKA

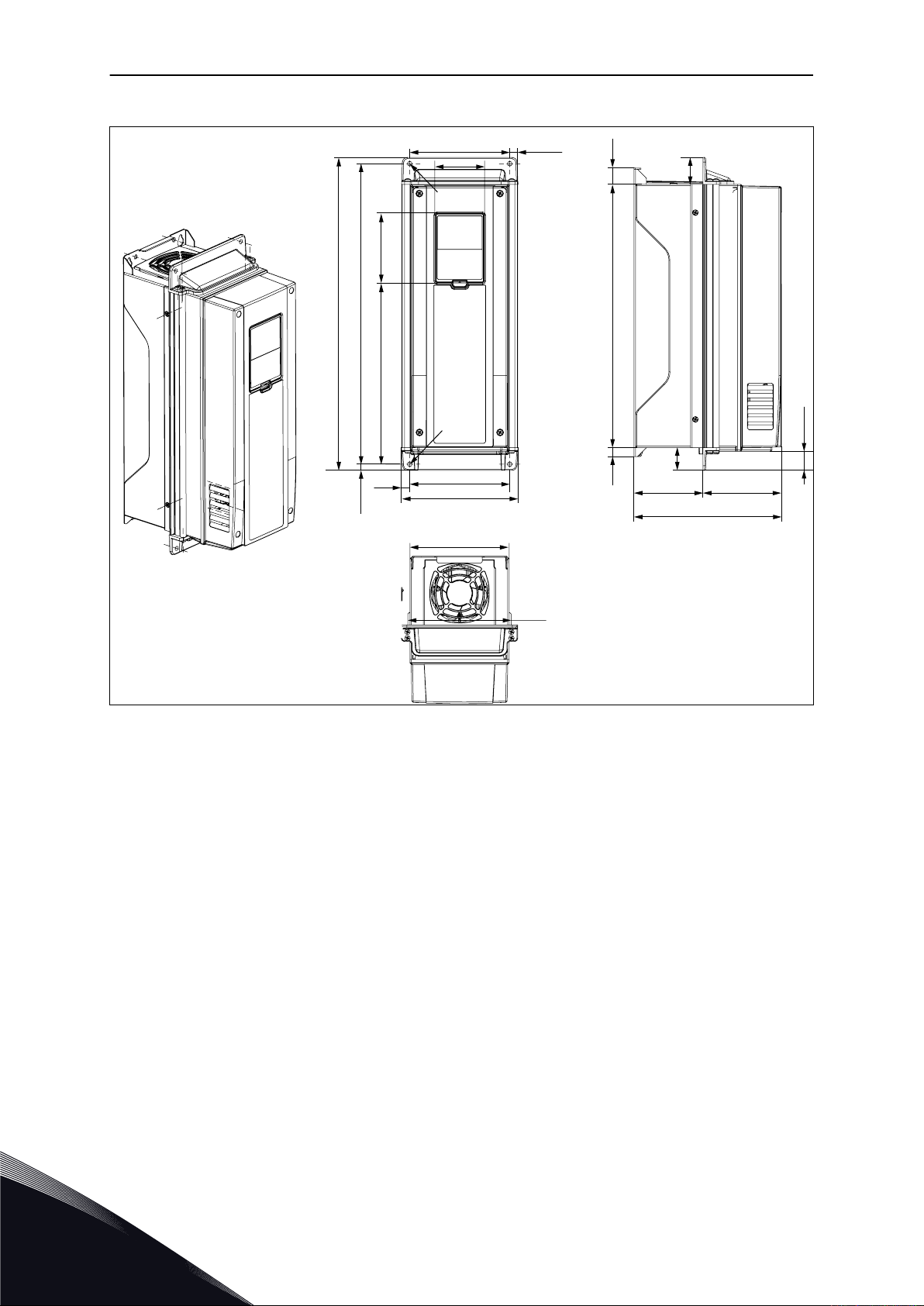

Obr. 29: Rozměry frekvenčního měniče, přírubová montáž, MR6 [in]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

9.06

2.02

1.39

28.35

7.58

7.78

25.98

26.77

7.58

4.02

17.39

0.80

9.33

10.67

11.26

0.30 2.83

Ø0.22

4.35 5.86

VACON · 52 MONTÁŽ

4.5.4 PŘÍRUBOVÁ MONTÁŽ MĚNIČE MR7, SEVERNÍ AMERIKA

Obr. 30: Rozměry frekvenčního měniče, přírubová montáž, MR7 [in]

4

TEL. [phone] · FAX [phone]

14.13

12.84

0.27

16.72

3.53

35.07

9.17

32.74

12.42

0.76

33.57

22.58

3.25

1.02

7.19

13.15

2.83

35.35

4.02

GND M8

11.54

4.31

0.07

Ø0.28

Ø0.26

Ø0.28

Ø0.28

MONTÁŽ VACON · 53

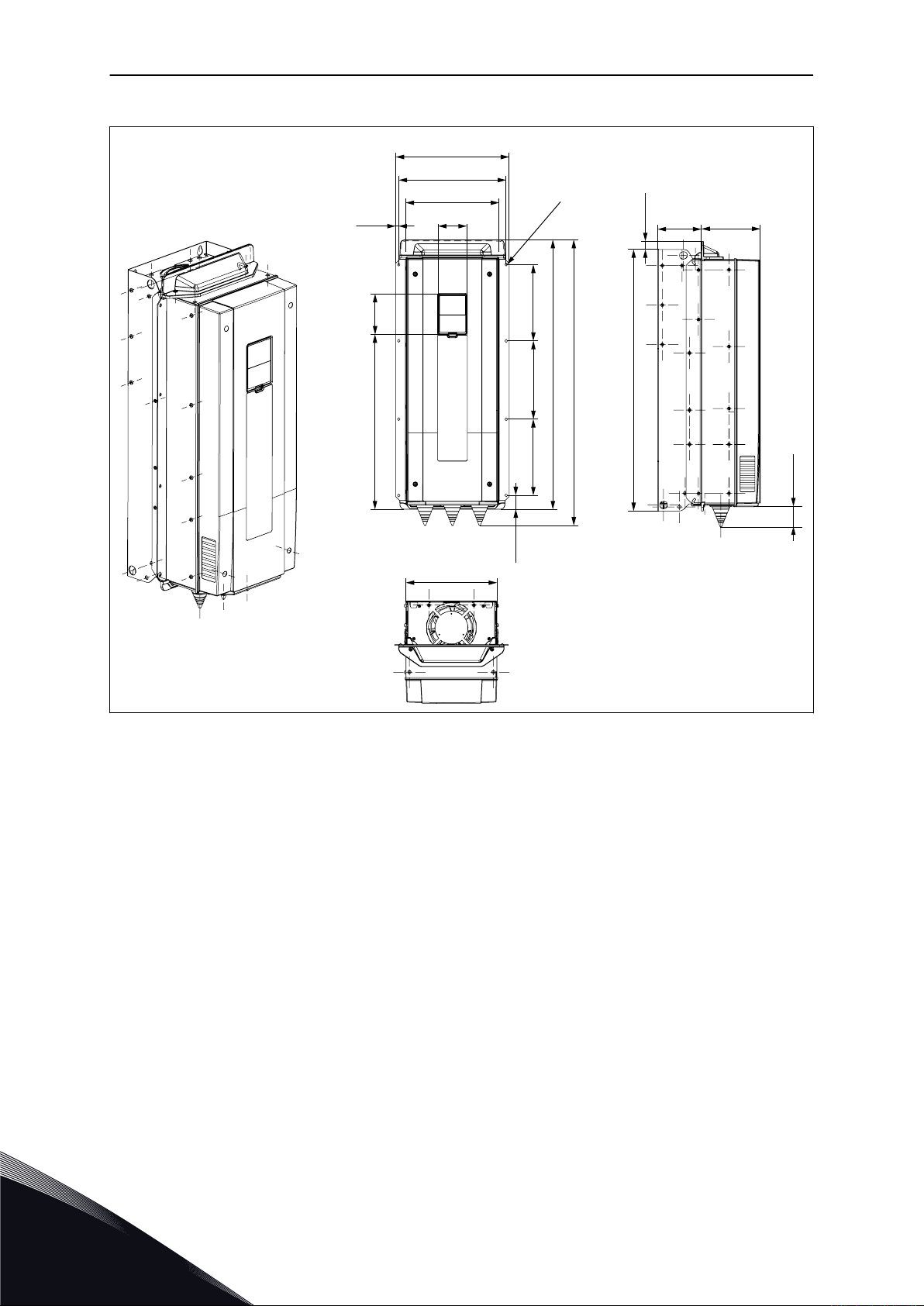

4.5.5 PŘÍRUBOVÁ MONTÁŽ MĚNIČE MR8, SEVERNÍ AMERIKA

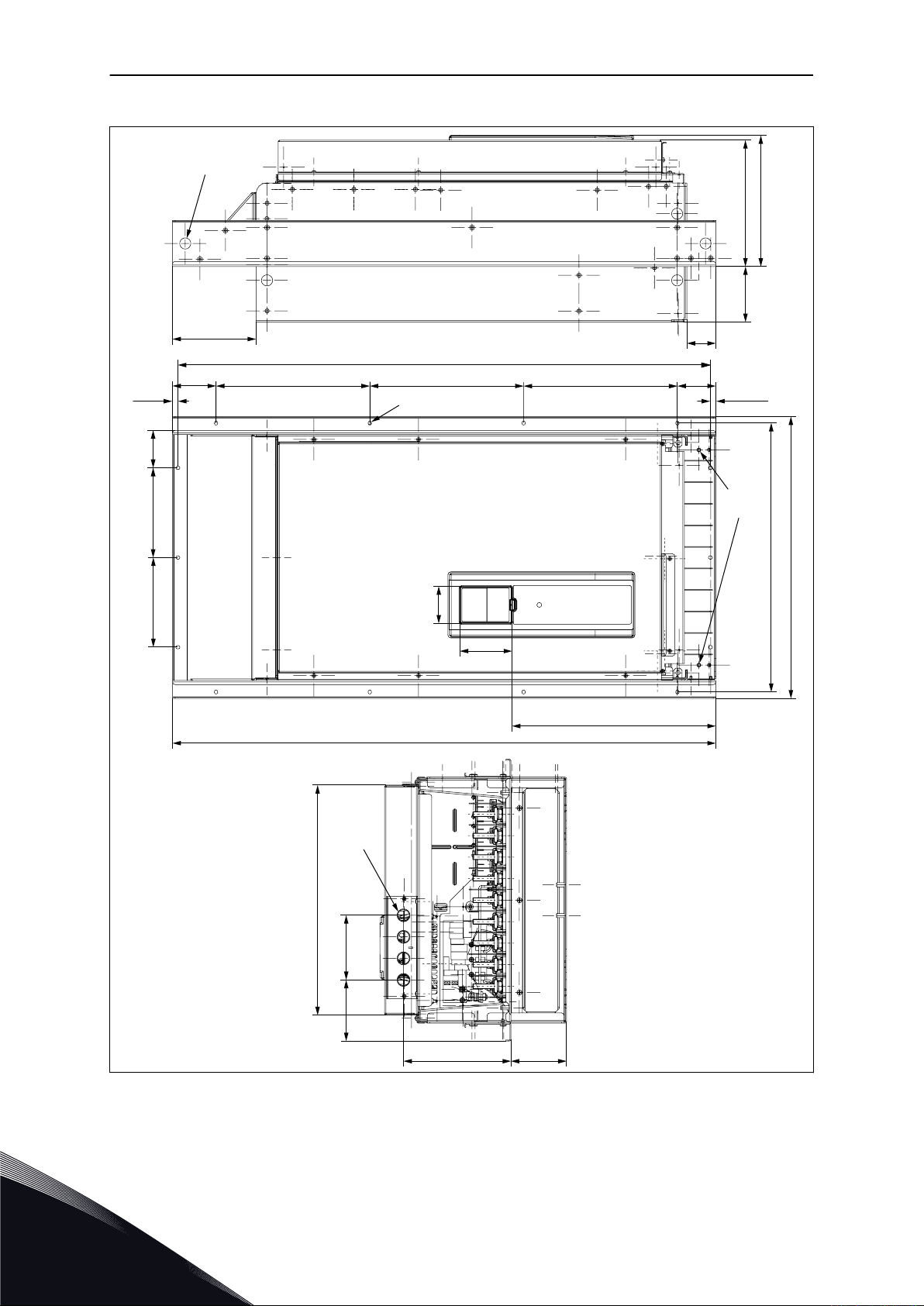

Obr. 31: Rozměry frekvenčního měniče, přírubová montáž, MR8 [in]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

41.73

15.65

21.65

20.67

4.25

10.07

9.72

M8

GND

2.83

4.02

2.87

6.896.89

3.35

0.41

6.42

11.81

11.81

40.90

0.41

2.20

2.95

Ø0.87

8.27

Ø0.98

3 x 1.65

4.72

17.68

4.27

Ø0.26

4.96

VACON · 54 MONTÁŽ

4.5.6 PŘÍRUBOVÁ MONTÁŽ MĚNIČE MR9, SEVERNÍ AMERIKA

Obr. 32: Rozměry frekvenčního měniče, přírubová montáž, MR9 [in]

4

TEL. [phone] · FAX [phone]

A

D

B

C

MONTÁŽ VACON · 55

4.6 CHLAZENÍ

Frekvenční měnič se při provozu zahřívá. Ventilátor zajišťuje oběh vzduchu, čímž snižuje
teplotu měniče. Zajistěte, aby okolo měniče byl dostatečný volný prostor. Určitý volný prostor
je nezbytný také k provádění údržby.

Zajistěte, aby se teplota chladicího vzduchu nezvyšovala na úroveň překračující maximální
provozní teplotu okolního vzduchu nebo neklesala pod minimální provozní teplotu okolního
vzduchu.

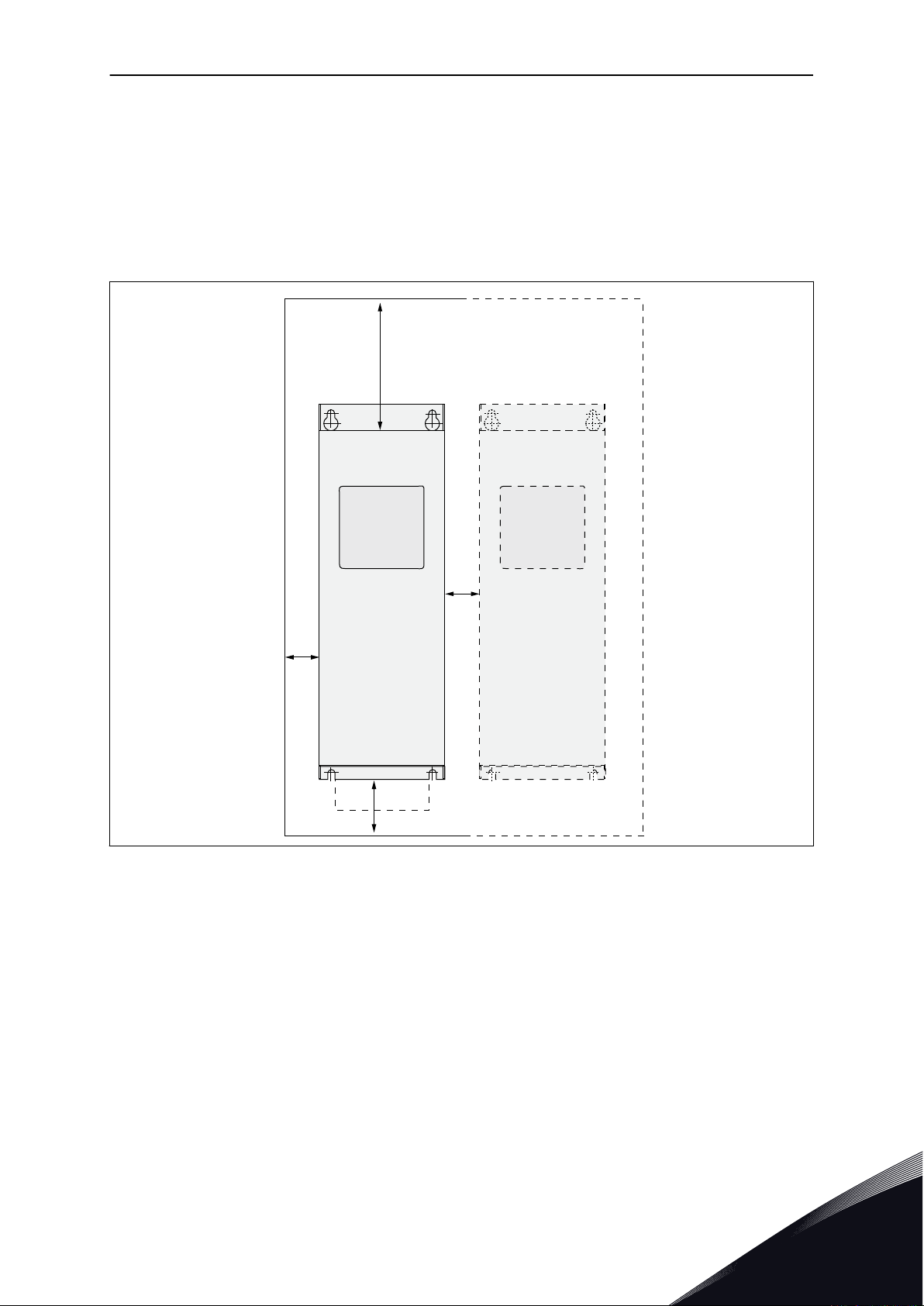

Obr. 33: Místo montáže

A. Volný prostor okolo měniče
B. Vzdálenost měniče od druhého měniče

C. Volný prostor nad měničem
D. Volný prostor pod měničem

nebo od stěny skříně

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

VACON · 56 MONTÁŽ

Tabulka 13: Minimální volné vzdálenosti okolo frekvenčního měniče

Minimální volná vzdálenost [mm] Minimální volná vzdálenost [in]

Velikost A* B* C D A* B* C D

MR4 20 20 100 50 0.8 0.8 3.9 2.0

MR5 20 20 120 60 0.8 0.8 4.7 2.4

MR6 20 20 160 80 0.8 0.8 6.3 3.1

MR7 20 20 250 100 0.8 0.8 9.8 3.9

MR8 20 20 300 150 0.8 0.8 11.8 5.9

MR9 20 20 350 200 0.8 0.8 13.8 7.9

* = Pro měnič v provedení IP54 / typ 12 podle UL mají minimální volné vzdálenosti A a B
velikost 0 mm / 0 in.

Tabulka 14: Nezbytné množství chladicího vzduchu

Velikost Množství chladicího

vzduchu [m3/h]

MR4 45 26.5

MR5 75 44.1

MR6 190 111.8

MR7 185 108.9

MR8 335 197.2

MR9 621 365.5

Množství chladicího
vzduchu [CFM]

4

TEL. [phone] · FAX [phone]

C+D

MONTÁŽ VACON · 57

Obr. 34: Instalační prostor při umístění měničů nad sebou

Pokud instalujete více měničů umístěných nad sebou

Nezbytný volný prostor má velikost C + D.

1.
Vzduch z dolní jednotky musí být odváděn do oblasti mimo přívod vzduchu do horní

2.
jednotky. Aby byla tato podmínka splněna, připevněte ke stěně skříně mezi měniči kovový
plech.
Při instalaci měničů do skříně zajistěte, aby bylo zamezeno oběhu vzduchu.

3.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

A

B

C

U/T1

V/T2

W/T3

L1

L2

L3

DC-

DC+/R+

R-

VACON · 58 SILOVÉ KABELY

5 SILOVÉ KABELY

5.1 PŘIPOJENÍ KABELŮ

Síťové kabely se připojují ke svorkám L1, L2 a L3. Kabely motoru se připojují ke svorkám U, V
a W.

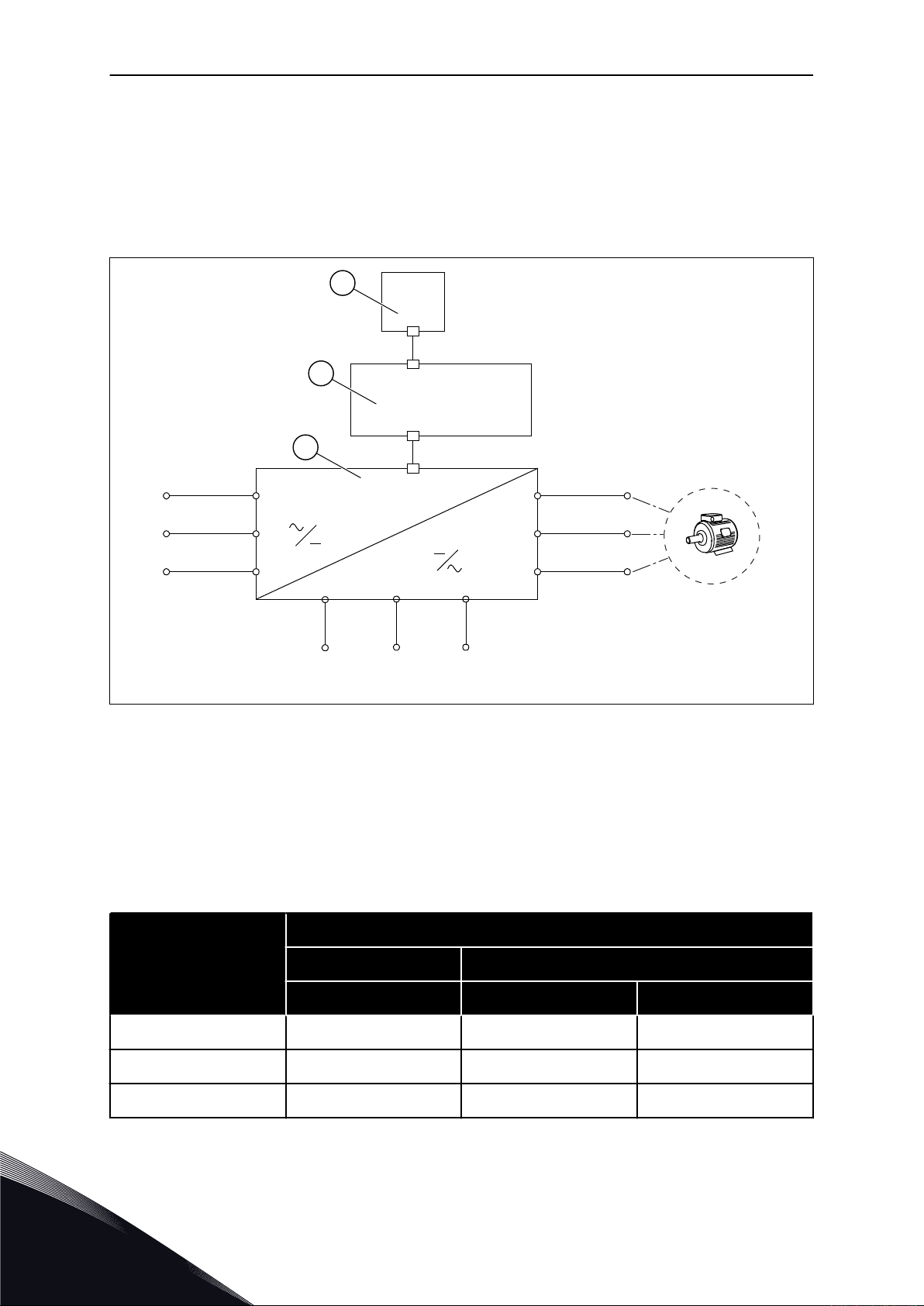

Obr. 35: Základní schéma zapojení

A. Ovládací panel

C. Výkonová jednotka

B. Řídicí jednotka
Použijte kabely s minimální tepelnou odolností +70 °C (158 °F). Při výběru kabelů a pojistek

se řiďte jmenovitým výstupním proudem měniče. Hodnotu jmenovitého výstupního proudu
naleznete na typovém štítku.

Tabulka 15: Výběr správného kabelu

Typ kabelu Požadavky na elektromagnetickou kompatibilitu

Síťový kabel 1 1 1

Kabel motoru 3 * 2 2

Řídicí kabel 4 4 4

1. prostředí 2. prostředí

Kategorie C2 Kategorie C3 Kategorie C4

5

TEL. [phone] · FAX [phone]

A

C

B

SILOVÉ KABELY VACON · 59

Silový kabel pro instalaci s pevným připojením. Kabel pro specifikované síťové napětí.

1.
Stíněný kabel není potřebný. Doporučujeme kabel v provedení MCMK.
Symetrický silový kabel s koaxiálním ochranným vodičem. Kabel pro specifikované síťové

2.
napětí. Doporučujeme kabel v provedení MCMK. Viz Obr. 36.
Symetrický silový kabel s kompaktním nízkoimpedančním stíněním. Kabel pro

3.
specifikované síťové napětí. Doporučujeme kabel v provedení MCCMK nebo EMCMK.
Doporučujeme, aby přenosová impedance kabelu (1...30 MHz) činila maximálně
100 mΩ/m. Viz Obr. 36. * = Pro úroveň EMC C2 je nezbytné 360stupňové uzemnění stínění
s kabelovou průchodkou na konci motoru.
Stíněný kabel s kompaktním nízkoimpedančním stíněním, například kabel JAMAK nebo

4.
SAB/ÖZCuY-O.

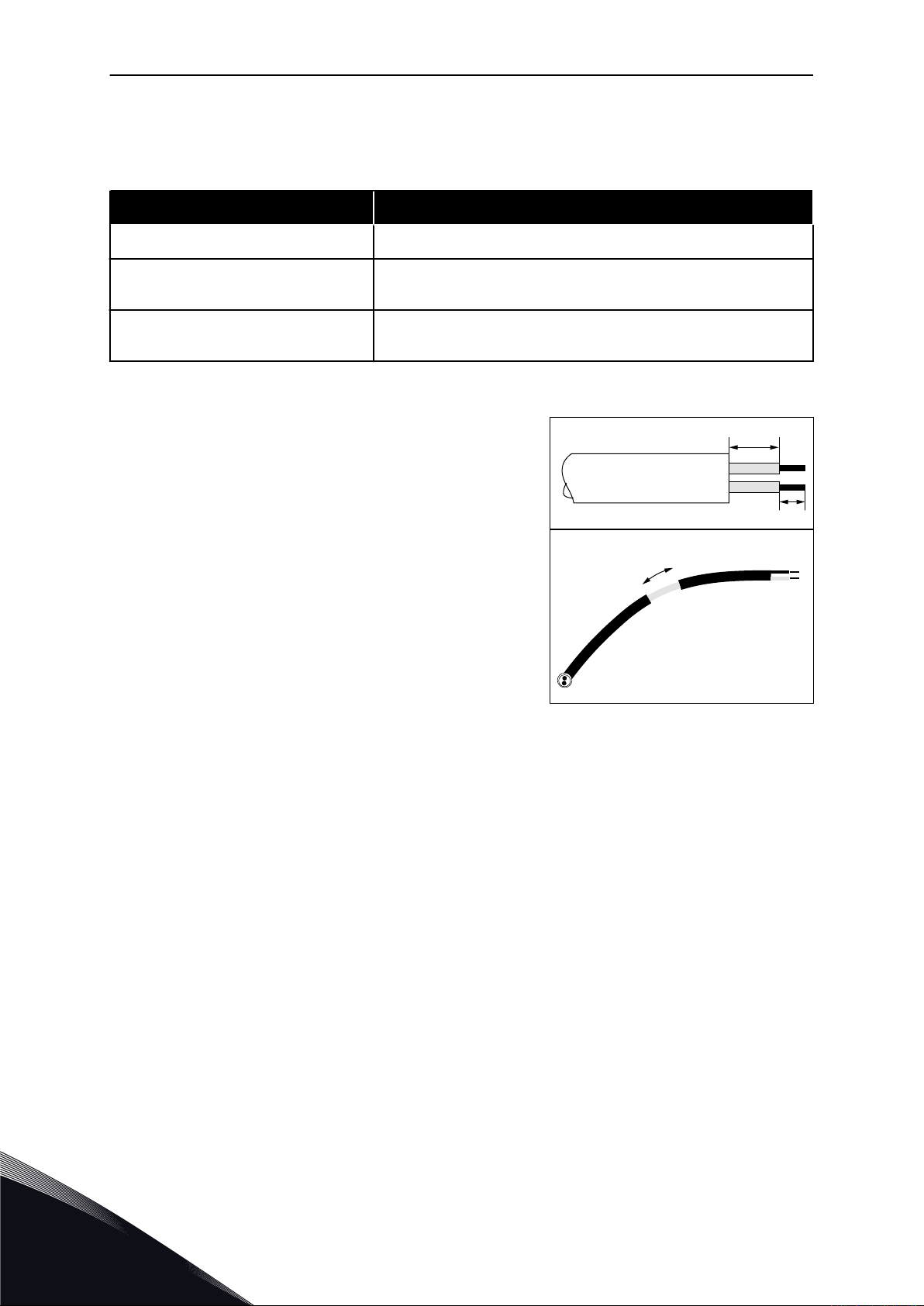

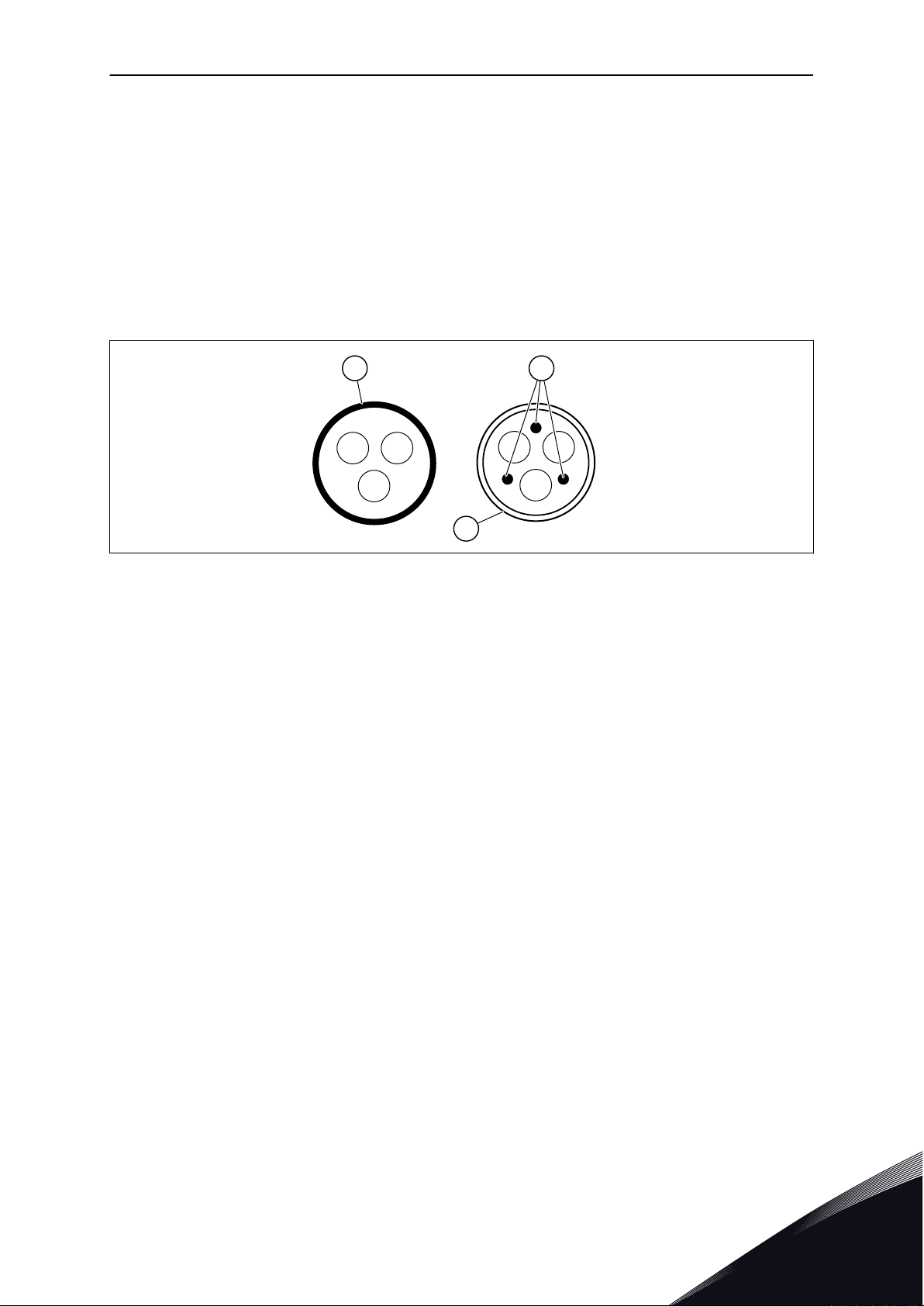

Obr. 36: Kabely s ochrannými vodiči

A. Ochranný vodič a stínění
B. Ochranné vodiče

Aby byly dodrženy požadavky na elektromagnetickou kompatibilitu, používejte u všech
velikostí výchozí hodnoty spínacích frekvencí.

Pokud jste nainstalovali bezpečnostní spínač, ujistěte se, že ochrana odpovídající
požadavkům na elektromagnetickou kompatibilitu je účinná od začátku kabelů až po jejich
konce.

C. Stínění

5.2 UL NORMY KABELŮ

Pro splnění nařízení UL (Underwriters Laboratories) použijte měděný vodič třídy 1 schválený
podle UL s minimální tepelnou odolností 60 nebo 75 °C (140 nebo 167 °F).

Je-li měnič chráněn pojistkami třídy T a J, můžete jej používat v obvodu, kterým prochází
maximální efektivní symetrický zkratový proud 100 000 A při maximálním napětí 600 V.

5.3 DIMENZOVÁNÍ A VOLBA KABELU

Tyto pokyny jsou platné pouze pro postupy, při kterých se používá 1 motor a 1 kabelové
spojení mezi frekvenčním měničem a motorem. Při jiných podmínkách se obraťte na výrobce
a vyžádejte si další informace.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

VACON · 60 SILOVÉ KABELY

5.3.1 VELIKOSTI KABELU A POJISTEK

Doporučujeme pojistky typu gG/gL (IEC 60269-1). Při výběru jmenovitého napětí pojistek se
řiďte parametry sítě. Nepoužívejte pojistky s vyšší hodnotou, než která je doporučena ve
Tabulka 16 a Tabulka 17.

Ujistěte se, že vypínací doba pojistky je kratší než 0,4 sekundy. Vypínací doba odpovídá typu
pojistky a impedanci napájecího obvodu. Podrobnější informace o rychlejších pojistkách si
můžete vyžádat u výrobce. Výrobce může doporučit také některé pojistky z řad aR (schválené
podle UL, IEC 60269-4) a gS (IEC 60269-4).

V tabulce jsou uvedeny typické velikosti a typy kabelů, které je s frekvenčním měničem
možné používat. Při výběru kabelů postupujte podle místních nařízení, podmínek instalace
kabelu a specifikace kabelu.

POZNÁMKA!

Software měničů Vacon® 100 FLOW a HVAC nepodporuje funkce dynamického
brzdění a brzdného rezistoru.

5

TEL. [phone] · FAX [phone]

SILOVÉ KABELY VACON · 61

Tabulka 16: Velikosti kabelů a pojistek pro frekvenční měniče Vacon® 100, síťové napětí 208–
240 V a 380–500 V

VelikostTyp IL [A] Pojistka

(gG/gL)
[A]

MR4

MR5

0003 2—0004 2
0003 5—0004 5

0006 2—0008 2
0005 5—0008 5

0011 2—0012 2
0009 5—0012 5

0018 2
0016 5

0024 2
0023 5

0031 2
0031 5

0038 5 38.0 40 3 x 10 + 10 2,5—50 Cu/Al 2.5-35

3.7—4.8

3.4—4.8

6.6—8.0

5.6—8.0

11.0—12.5

9.6—12.0

18.0

16.0

24.0

23.0

31.0

31.0

6 3 x 1,5 + 1,5 1—6 pevný

10 3 x 1,5 + 1,5 1—6 pevný

16 3 x 2,5 + 2,5 1—6 pevný

20 3 x 6 + 6 1—10 Cu 1-10

25 3 x 6 + 6 1—10 Cu 1-10

32 3 x 10 + 10 1—10 Cu 1-10

Kabel pro
připojení sítě,
motoru a
brzdného
rezistoru*, Cu
[mm2]

Velikost svorek kabelu

Svorka
napájecího
kabelu [mm2]

1—4 lano

1—4 lano

1—4 lano

Uzemňovací
svorka [mm2]

1-6

1-6

1-6

MR6

MR7

MR8

MR9

0048 2
0046 5

0062 2
0061 5

0075 2
0072 5

0088 2
0087 5

0105 2
0105 5

0140 2
0140 5

0170 2
0170 5

0205 2
0205 5

0261 2
0261 5

0310 2
0310 5

48.0

46.0

62.0

61.0

75.0

72.0

88.0

87.0

105.0 125 3 x 50 + 25 (Cu)

140.0 160 3 x 70 + 35 (Cu)

170.0 200 3 x 95 + 50 (Cu)

205.0 250 3 x 120 + 70 (Cu)

261.0 315 3 x 185 + 95 (Cu)

310.0 350 2 x 3 x 95 + 50 (Cu)

50 3 x 16 + 16 (Cu)

3 x 25 + 16 (Al)

63 3 x 25 + 16 (Cu)

3 x 35 + 10 (Al)

80 3 x 35 + 16 (Cu)

3 x 50 + 16 (Al)

100 3 x 35 + 16 (Cu)

3 x 70 + 21 (Al)

3 x 70 + 21 (Al)

3 x 95 + 29 (Al)

3 x 150 + 41 (Al)

3 x 185 + 57 (Al)

2 x 3 x 120 + 41 (Al)

2 x 3 x 120 + 41 (Al)

2,5—50 Cu/Al 2.5-35

2,5—50 Cu/Al 2.5-35

6–70 mm
Cu/Al

6–70 mm
Cu/Al

6–70 mm
Cu/Al

Šroub M8 Šroub M8

Šroub M8 Šroub M8

Šroub M8 Šroub M8

Šroub M10 Šroub M8

Šroub M10 Šroub M8

2

2

2

6–70 mm

6–70 mm

6–70 mm

2

2

2

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

VACON · 62 SILOVÉ KABELY

* = Pokud používáte vícevodičový kabel, jeden z vodičů kabelu brzdného rezistoru zůstává
nepřipojen. Pokud bude dodržena minimální potřebná průřezová plocha kabelu, je rovněž
možné použít jediný kabel.

5

TEL. [phone] · FAX [phone]

SILOVÉ KABELY VACON · 63

Tabulka 17: Velikosti kabelů a pojistek pro frekvenční měniče Vacon® 100, síťové napětí 525–
690 V

Velikost Typ IL [A] Pojistka

(gG/gL)
[A]

0004 6 3.9 6 3 x 1,5 + 1,5 1–10 Cu 1 - 10

0006 6 6.1 10 3 x 1,5 + 1,5 1–10 Cu 1 - 10

MR5

0009 6 9.0 10 3 x 2,5 + 2,5 1–10 Cu 1 - 10

0011 6 11.0 16 3 x 2,5 + 2,5 1–10 Cu 1 - 10

0007 7 7.5 10 3 x 2,5 + 2,5 2,5–50 Cu/Al 2.5 - 35

0010 7 10.0 16 3 x 2,5 + 2,5 2,5–50 Cu/Al 2.5 - 35

0013 7 13.5 16 3 x 6 + 6 2,5–50 Cu/Al 2.5 - 35

0018 6
0018 7

MR6

0022 6
0022 7

0027 6
0027 7

18.0 20 3 x 10 + 10 2,5–50 Cu/Al 2.5 - 35

22.0 25 3 x 10 + 10 2,5–50 Cu/Al 2.5 - 35

27.0 32 3 x 10 + 10 2,5–50 Cu/Al 2.5 - 35

Kabel pro připojení
sítě, motoru a
brzdného rezistoru*,
Cu [mm2]

Velikost svorek kabelu

Svorka
napájecího
kabelu [mm2]

Uzemňovac
í svorka
[mm2]

MR7

MR8

0034 6
0034 7

0041 6
0041 7

0052 6
0052 7

0062 6
0062 7

0080 6
0080 7

0100 6
0100 7

0125 6
0125 7

34.0 35 3 x 16 + 16 2,5–50 Cu/Al 2.5 - 35

41.0 50 3 x 16 + 16 (Cu)
3 x 25 + 16 (Al)

52.0 63 3 x 25 + 16 (Cu)
3 x 35 + 16 (Al)

62.0 63 3 x 25 + 16 (Cu)
3 x 35 + 16 (Al)

80.0 80 3 x 35 + 16 (Cu)
3 x 50 + 21 (Al)

100.0 100 3 x 50 + 25 (Cu)
3 x 70 + 21 (Al)

125.0 125 3 x 70 + 35 (Cu)
3 x 95 + 29 (Al)

6–70 mm2 Cu/Al 6–70 mm2

6–70 mm2 Cu/Al 6–70 mm2

6–70 mm2 Cu/Al 6–70 mm2

Šroub M8 Šroub M8

Šroub M8 Šroub M8

Šroub M8 Šroub M8

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

VACON · 64 SILOVÉ KABELY

Tabulka 17: Velikosti kabelů a pojistek pro frekvenční měniče Vacon® 100, síťové napětí 525–
690 V

Velikost Typ IL [A] Pojistka

(gG/gL)
[A]

MR9

0144 6
0144 7

0170 7 170.0 200 3 x 95 + 50 (Cu)

0208 6
0208 7

144.0 160 3 x 70 + 35 (Cu)

208.0 250 3 x 120 + 70 (Cu)

Kabel pro připojení
sítě, motoru a
brzdného rezistoru*,
Cu [mm2]

3 x 120 + 41 (Al)

3 x 150 + 41 (Al)

3 x 185 + 57 (Al)

Velikost svorek kabelu

Svorka
napájecího
kabelu [mm2]

Šroub M10 Šroub M10

Šroub M10 Šroub M10

Šroub M10 Šroub M10

Uzemňovac
í svorka
[mm2]

* = Pokud používáte vícevodičový kabel, jeden z vodičů kabelu brzdného rezistoru zůstává
nepřipojen. Pokud bude dodržena minimální potřebná průřezová plocha kabelu, je rovněž
možné použít jediný kabel.

Rozměry kabelů musí být ve shodě s požadavky normy IEC60364-5-52.

Kabely musí být opatřeny izolací z PVC.

•

Maximální okolní teplota činí +30 °C.

•

Maximální teplota povrchu kabelu činí +70 °C.

•

Používejte pouze kabely s koaxiálním měděným stíněním.

•

Maximální počet paralelně vedených kabelů je 9.

•

Při použití paralelně vedených kabelů zajistěte, aby byly dodrženy požadavky na průřez i na
maximální počet kabelů.

Důležité informace o požadavcích na uzemňovací vodič naleznete v kapitole 2.4 Uzemnění
a ochrana před zemním zkratem.

Opravné součinitele pro jednotlivé teploty naleznete v normě IEC60364-5-52.

5.3.2 VELIKOSTI KABELU A POJISTEK, SEVERNÍ AMERIKA

Doporučujeme pojistky třídy T (podle UL a CSA). Při výběru jmenovitého napětí pojistek se
řiďte parametry sítě. Postupujte také podle místních nařízení, podmínek instalace kabelu a
specifikace kabelu. Nepoužívejte pojistky s vyšší hodnotou, než která je doporučena ve
Tabulka 18 a Tabulka 19.

Ujistěte se, že vypínací doba pojistky je kratší než 0,4 sekundy. Vypínací doba odpovídá typu
pojistky a impedanci napájecího obvodu. Podrobnější informace o rychlejších pojistkách si
můžete vyžádat u výrobce. Výrobce může doporučit také některé vysokorychlostní pojistky
třídy J (podle UL a CSA) a aR (schválené podle UL).

Polovodičová ochrana proti zkratu neposkytuje ochranu obvodu odbočky frekvenčního
měniče. Chcete-li zajistit ochranu obvodu odbočky, postupujte podle příslušných národních a
místních předpisů. K zajištění ochrany obvodu odbočky nepoužívejte jiná zařízení než pojistky.

5

TEL. [phone] · FAX [phone]

SILOVÉ KABELY VACON · 65

POZNÁMKA!

Software Vacon® 100 FLOW a HVAC nepodporují funkce dynamického brzdění
a brzdného rezistoru.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

VACON · 66 SILOVÉ KABELY

Tabulka 18: Velikosti kabelů a pojistek pro frekvenční měniče Vacon® 100 používané v Severní
Americe, síťové napětí 208–240 V a 380–500 V

VelikostTyp IL [A] Pojistka

(třída T/J)
[A]

0003 2
0003 5

0004 2
0004 5

0006 2
0005 5

MR4

0008 2
0008 5

0011 2
0009 5

0012 2
0012 5

0018 2
0016 5

3.7

3.4

4.8 6 14 24-10 17-10

6.6

5.6

8.0 10 14 24-10 17-10

11.0

9.6

12.5

12.0

18.0

16.0

6 14 24-10 17-10

10 14 24-10 17-10

15 14 24-10 17-10

20 14 24-10 17-10

25 10 20-5 17-8

Kabel pro
připojení sítě,
motoru a
brzdného
rezistoru*, Cu
[AWG]

Velikost svorek kabelu

Svorka
napájecího
kabelu [AWG]

Uzemňovací
svorka [AWG]

MR5

MR6

MR7

0024 2
0023 5

0031 2
0031 5

0038 5 38.0 50 4 13-0 13-2

0048 2
0046 5

0062 2
0061 5 **

0075 2
0072 5

0088 2
0087 5

0105 2
0105 5

24.0

23.0

31.0 40 8 20-5 17-8

48.0

46.0

62.0

61.0

75.0

72.0

88.0

87.0

105.0 150 1/0 9-2/0 9-2/0

30 10 20-5 17-8

60 4 13-0 13-2

80 4 13-0 13-2

100 2 9-2/0 9-2/0

110 1 9-2/0 9-2/0

5

TEL. [phone] · FAX [phone]

SILOVÉ KABELY VACON · 67

Tabulka 18: Velikosti kabelů a pojistek pro frekvenční měniče Vacon® 100 používané v Severní
Americe, síťové napětí 208–240 V a 380–500 V

VelikostTyp IL [A] Pojistka

(třída T/J)
[A]

MR8

MR9

0140 2
0140 5

0170 2
0170 5

0205 2
0205 5

0261 2
0261 5

0310 2
0310 5

140.0 200 3/0 1 AWG –

170.0 225 250 kcmil 1 AWG –

205.0 250 350 kcmil 1 AWG –

261.0 350 2 x 250 kcmil 1 AWG –

310.0 400 2 x 350 kcmil 1 AWG –

Kabel pro
připojení sítě,
motoru a
brzdného
rezistoru*, Cu
[AWG]

Velikost svorek kabelu

Svorka
napájecího
kabelu [AWG]

350 kcmil

350 kcmil

350 kcmil

350 kcmil

350 kcmil

Uzemňovací
svorka [AWG]

1 AWG –
350 kcmil

1 AWG –
350 kcmil

1 AWG –
350 kcmil

1 AWG –
350 kcmil

1 AWG –
350 kcmil

* = Pokud používáte vícevodičový kabel, jeden z vodičů kabelu brzdného rezistoru zůstává
nepřipojen. Pokud bude dodržena minimální potřebná průřezová plocha kabelu, je rovněž
možné použít jediný kabel.

** = Aby bylo možné dodržet předpisy UL u měniče pracujícího s napětím 500 V, je nutné
použít kabely s tepelnou odolností +90 °C (+194 °F).

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

VACON · 68 SILOVÉ KABELY

Tabulka 19: Velikosti kabelů a pojistek pro frekvenční měniče Vacon® 100 používané v Severní
Americe, síťové napětí 525–690 V

Velikost Typ IL [A] Pojistka

(třída T/J)
[A]

MR5

(600 V)

MR6 0007 7 7.5 10 12 13-0 13-2

0004 6 3.9 6 14 20-5 17-8

0006 6 6.1 10 14 20-5 17-8

0009 6 9.0 10 14 20-5 17-8

0011 6 11.0 15 14 20-5 17-8

0010 7 10.0 15 12 13-0 13-2

0013 7 13.5 20 12 13-0 13-2

0018 6
0018 7

0022 6
0022 7

18.0 20 10 13-0 13-2

22.0 25 10 13-0 13-2

Kabel pro
připojení sítě,
motoru a
brzdného
rezistoru*, Cu
[AWG]

Velikost svorek kabelu

Svorka
napájecího
kabelu [AWG]

Uzemňovací
svorka [AWG]

0027 6
0027 7

0034 6
0034 7

MR7 0041 6

0041 7

0052 6
0052 7

0062 6
0062 7

MR8 0080 6

0080 7

0100 6
0100 7

0125 6
0125 7

27.0 30 8 13-0 13-2

34.0 40 8 13-0 13-2

41.0 50 6 9-2/0 9-2/0

52.0 60 6 9-2/0 9-2/0

62.0 70 4 9-2/0 9-2/0

80.0 90 1/0 1 AWG –
350 kcmil

100.0 110 1/0 1 AWG –
350 kcmil

125.0 150 2/0 1 AWG –
350 kcmil

1 AWG – 350 kcmil

1 AWG – 350 kcmil

1 AWG – 350 kcmil

5

TEL. [phone] · FAX [phone]

SILOVÉ KABELY VACON · 69

Tabulka 19: Velikosti kabelů a pojistek pro frekvenční měniče Vacon® 100 používané v Severní
Americe, síťové napětí 525–690 V

Velikost Typ IL [A] Pojistka

(třída T/J)
[A]

MR9 0144 6

0144 7

0170 7 170.0 200 4/0 1 AWG –

0208 6
0208 7

144.0 175 3/0 1 AWG –

208.0 250 300 kcmil 1 AWG –

Kabel pro
připojení sítě,
motoru a
brzdného
rezistoru*, Cu
[AWG]

Velikost svorek kabelu

Svorka
napájecího
kabelu [AWG]

350 kcmil

350 kcmil

350 kcmil

Uzemňovací
svorka [AWG]

1 AWG – 350 kcmil

1 AWG – 350 kcmil

1 AWG – 350 kcmil

* = Pokud používáte vícevodičový kabel, jeden z vodičů kabelu brzdného rezistoru zůstává
nepřipojen. Pokud bude dodržena minimální potřebná průřezová plocha kabelu, je rovněž
možné použít jediný kabel.

Rozměry kabelů musí být ve shodě s požadavky normy Underwriters Laboratories UL
61800-5-1.

Kabely musí být opatřeny izolací z PVC.

•

Maximální okolní teplota činí +30 °C (+86 °F).

•

Maximální teplota povrchu kabelu činí +70 °C (+158 °F).

•

Používejte pouze kabely s koaxiálním měděným stíněním.

•

Maximální počet paralelně vedených kabelů je 9.

•

Při použití paralelně vedených kabelů zajistěte, aby byly dodrženy požadavky na průřez i na
maximální počet kabelů.

Důležité informace o požadavcích na uzemňovací vodič naleznete v normě Underwriters
Laboratories UL 61800-5-1.

Korekční faktory pro jednotlivé teploty naleznete v pokynech uvedených v normě
Underwriters Laboratories UL 61800-5-1.

5.4 KABELY BRZDNÉHO REZISTORU

Frekvenční měniče Vacon® 100 jsou vybaveny svorkami pro volitelný externí brzdný rezistor.
Tyto svorky jsou označeny symboly R+ a R- (u provedení velikosti MR4 a MR5) nebo DC+/R+
a R- (u provedení velikosti MR6, MR7, MR8, MR9). Doporučené rozměry kabelů pro připojení
brzdného rezistoru naleznete v tabulkách v kapitolách 5.3.1 Velikosti kabelu a pojistek a 5.3.2
Velikosti kabelu a pojistek, Severní Amerika.

VÝSTRAHA!

Pokud používáte vícevodičový kabel, jeden z vodičů kabelu brzdného rezistoru
zůstává nepřipojen. Odřízněte zbývající vodič, aby se zabránilo náhodnému kontaktu
s vodivou součástí.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

VACON · 70 SILOVÉ KABELY

Jmenovité hodnoty brzdného rezistoru naleznete v kapitole 8.1.6 Jmenovité hodnoty brzdného
rezistoru.

POZNÁMKA!

Měniče velikosti MR7, MR8 a MR9 jsou vybaveny brzdným střídačem pouze tehdy,
pokud jejich kódové označení typu obsahuje kód +DBIN. Měniče velikosti MR4, MR5
a MR6 jsou brzdným střídačem vybaveny standardně.

POZNÁMKA!

Software Vacon® 100 FLOW a HVAC nepodporují funkce dynamického brzdění
a brzdného rezistoru.

5.5 PŘÍPRAVA INSTALACE KABELŮ

Před zahájením prací se ujistěte o tom, že žádná ze součástí frekvenčního měniče není

•

pod napětím. Pečlivě si přečtěte varování uvedená v kapitole 2 Bezpečnost.
Ujistěte se, že kabely motoru jsou umístěny v dostatečné vzdálenosti od ostatních kabelů.

•

Kabely motoru se musí křížit s jinými kabely pod úhlem 90°.

•

Pokud je to možné, nepokládejte kabely motoru v dlouhých úsecích paralelně s jinými

•

kabely.
Jsou-li kabely motoru vedeny paralelně s jinými kabely, musí být dodrženy minimální

•

vzdálenosti (viz Tabulka 20 Minimální vzdálenosti mezi kabely).
Předepsané minimální vzdálenosti musí být dodrženy rovněž mezi kabely motoru a

•

signálními kabely jiných systémů.
Maximální délky stíněných kabelů motoru jsou 100 m / 328 ft (pro MR4), 150 m / 492 ft

•

(pro MR5 a MR6) a 200 m / 656 ft (pro MR7, MR8 a MR9).
Informace o tom, zda jsou nezbytné kontroly izolace kabelů, naleznete v kapitole 7.4

•

Měření izolace kabelů a motoru kde jsou uvedeny příslušné pokyny.

Tabulka 20: Minimální vzdálenosti mezi kabely

Vzdálenost mezi kabely
[m]

0.3 ≤ 50 1.0 ≤ 164.0

1.0 ≤ 200 3.3 ≤ 656.1

Délka stíněného kabelu
[m]

Vzdálenost mezi kabely
[ft]

Délka stíněného kabelu
[ft]

5

TEL. [phone] · FAX [phone]

B

D

A

C

F

E

G

HLAVNÍ VEDENÍ

MOTOR

SILOVÉ KABELY VACON · 71

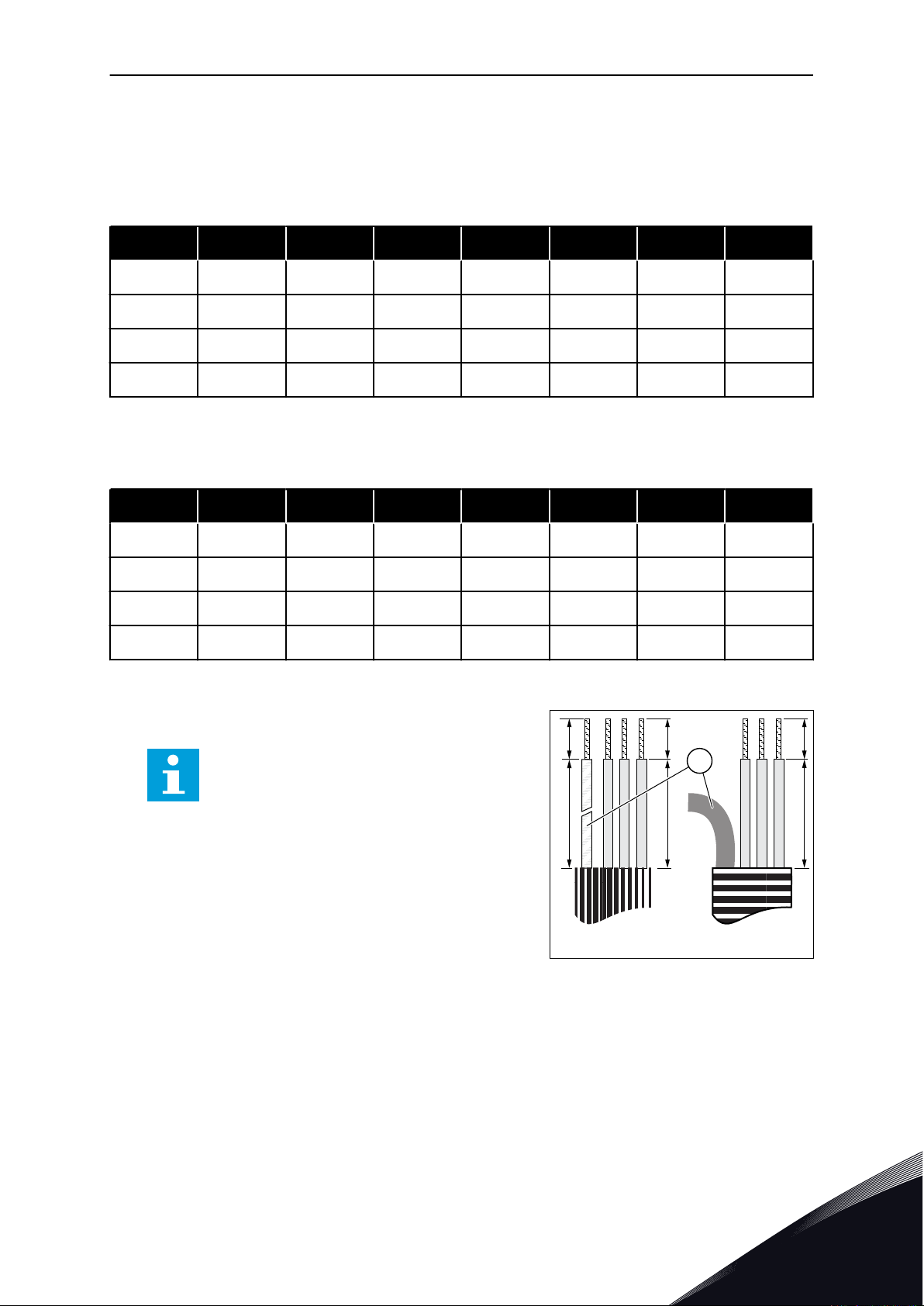

5.6 INSTALACE KABELŮ

5.6.1 VELIKOST MR4 AŽ MR7

Tabulka 21: Délky odizolovaných úseků kabelů [mm]. Viz obrázek v kroku 1.

Velikost A B C D E F G

MR4 15 35 10 20 7 35 *

MR5 20 40 10 30 10 40 *

MR6 20 90 15 60 15 60 *

MR7 20 80 20 80 20 80 *

* = Co nejkratší.

Tabulka 22: Délky odizolovaných úseků kabelů [in]. Viz obrázek v kroku 1.

Velikost A B C D E F G

MR4 0.6 1.4 0.4 0.8 0.3 1.4 *

MR5 0.8 1.6 0.4 1.2 0.4 1.6 *

MR6 0.8 3.6 0.6 2.4 0.6 2.4 *

MR7 0.8 3.1 0.8 3.1 0.8 3.1 *

* = Co nejkratší.
1 Odizolujte kabel motoru, síťový kabel a kabel

brzdného rezistoru.

POZNÁMKA!

Software Vacon® 100 FLOW a HVAC
nepodporují funkce dynamického brzdění
a brzdného rezistoru.

G. Uzemňovací vodič

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

M4x55

M4x8

VACON · 72 SILOVÉ KABELY

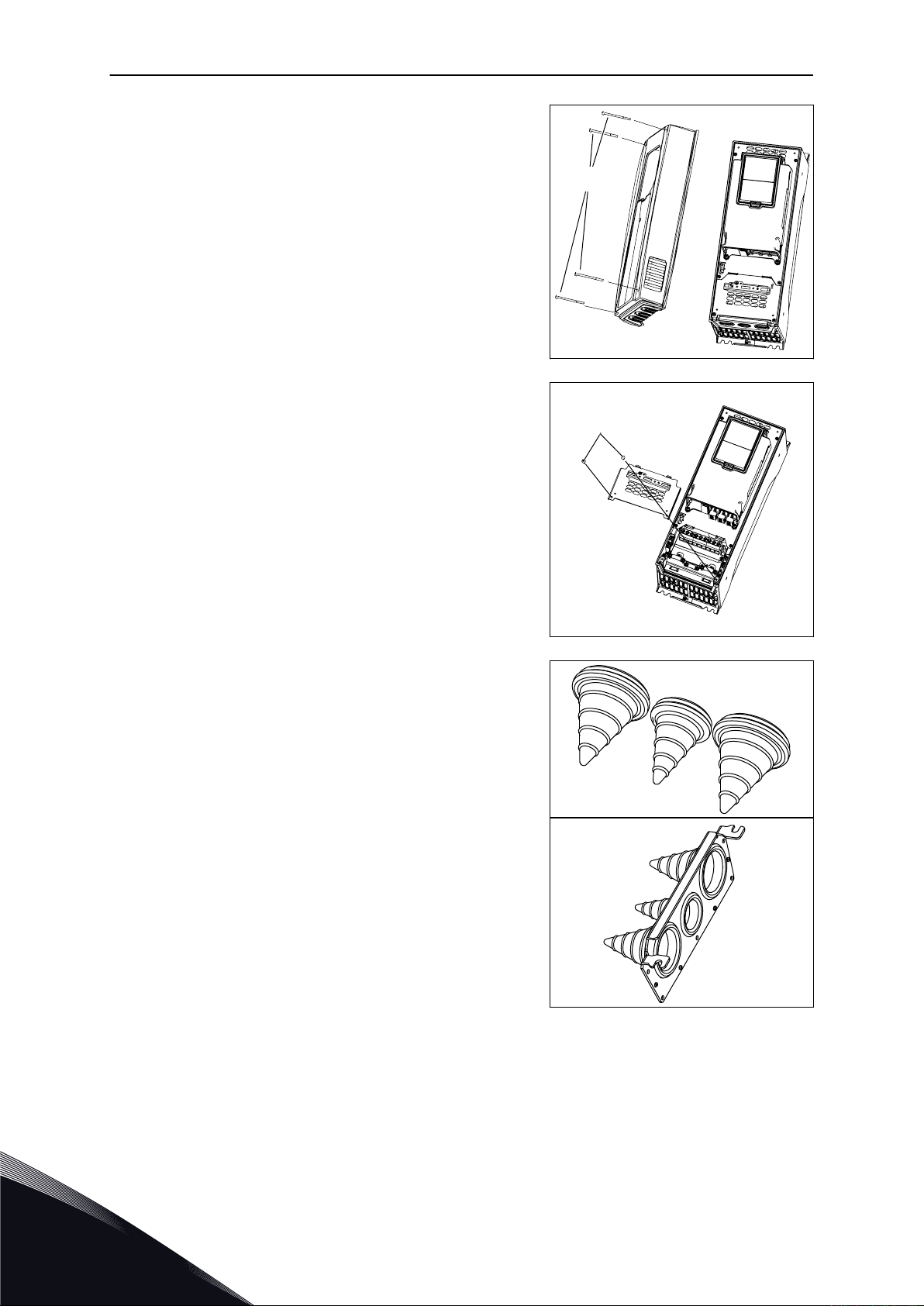

2 Otevřete kryt frekvenčního měniče.

3 Odstraňte šrouby krytu kabelů. Sejměte kryt

kabelů. Neotevírejte kryt výkonové jednotky.

4 Vložte kabelové průchodky do otvorů ve vstupní

kabelové desce. Tyto součásti jsou obsaženy
v balení. Obrázek znázorňuje kabelové průchodky v
provedení IP21 u verze pro EU.

5

TEL. [phone] · FAX [phone]

A B C

M4x16

(2.2 Nm)

SILOVÉ KABELY VACON · 73

5 Vložte kabely – síťový kabel, kabel motoru a kabel

volitelného brzdného rezistoru – do otvorů ve
vstupní kabelové desce.

Prostřihněte průchodky tak, aby jimi bylo

a)

možné protáhnout kabely. Pokud se průchodky
při zasouvání kabelu přehnou, povytáhněte
kabel zpět tak, aby se průchodky napřímily.
Neprostřihujte v průchodkách širší otvory, než

b)

jaké jsou nezbytné pro použité kabely.
Aby byly splněny požadavky na třídu krytí IP54,

c)

musí být spojení mezi průchodkou a kabelem
těsné. Povytáhněte krajní úsek kabelu
z průchodky tak, aby tato zůstala vzpřímená.
Není-li to možné, musí být těsné spojení
zajištěno vhodnou izolační páskou nebo
kabelovou sponou.

A. Síťový kabel
B. Kabel brzdného rezistoru
C. Kabel motoru

6 Odstraňte uzemňovací příchytky pro stínění kabelu

a uzemňovací příchytky pro uzemňovací vodič.
Utahovací moment pro šroub činí 2,2 Nm.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

Brake cable

C

D E F

C

B

A

VACON · 74 SILOVÉ KABELY

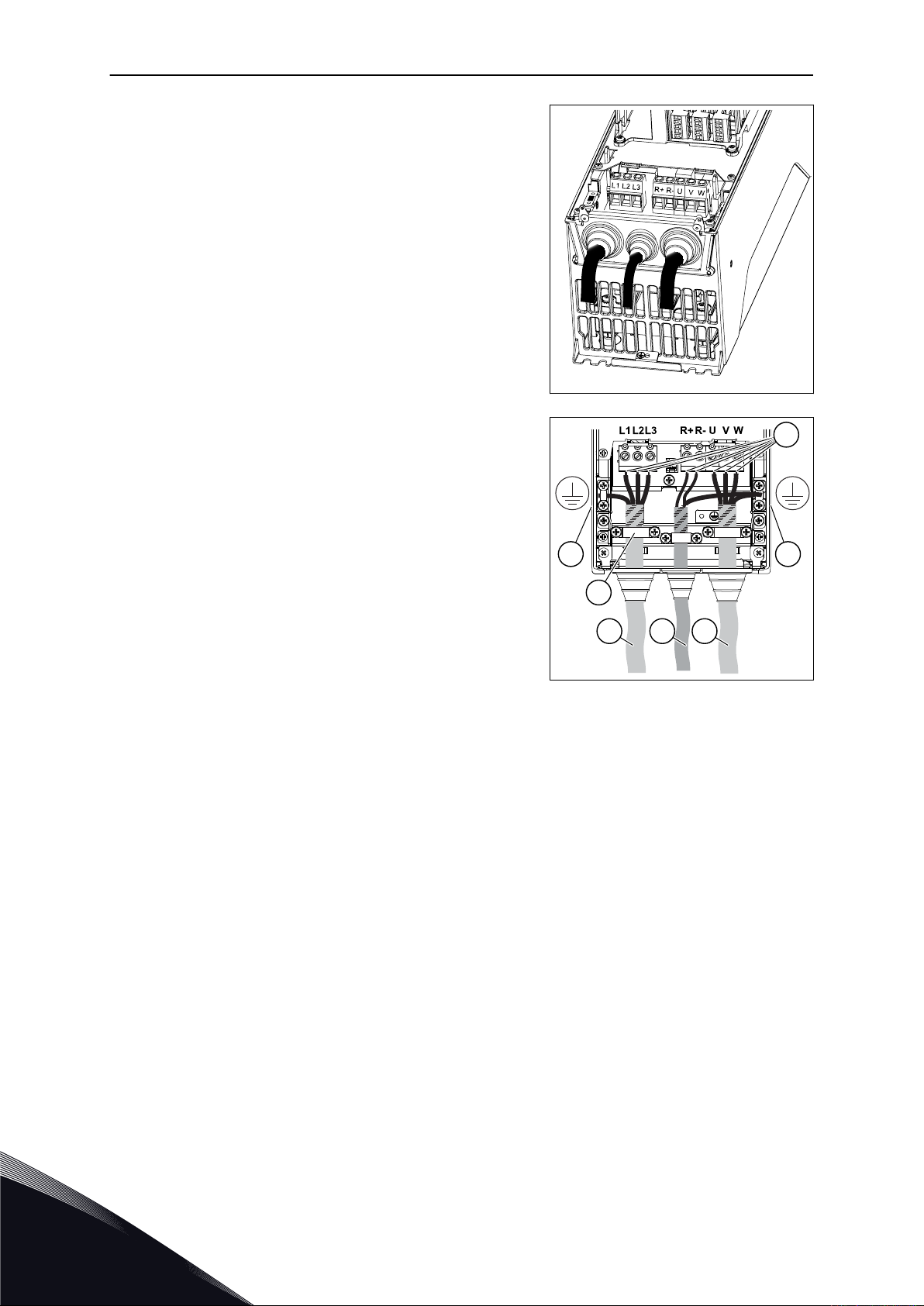

7 Umístěte vstupní kabelovou desku s kabely do

drážky na rámu měniče.

8 Připojte odizolované vodiče kabelů.

Odstraňte izolaci ze stínění všech 3 kabelů, aby

a)

bylo zajištěno 360stupňové spojení
s uzemňovací příchytkou pro stínění kabelu.
Připojte fázové vodiče síťového kabelu a kabelu

b)

motoru i vodiče kabelu brzdného rezistoru ke
správným svorkám.
Připevněte uzemňovací vodič každého kabelu

c)

k uzemňovací svorce pomocí uzemňovací
příchytky pro uzemňovací vodič.
Ujistěte se, že je externí uzemňovací vodič

d)

připojen k uzemňovací přípojnici. Viz kapitola

2.4 Uzemnění a ochrana před zemním zkratem.
Viz správné hodnoty utahovacích momentů v

e)

Tabulka 23.

A. Uzemňovací příchytka pro

stínění kabelu
B. Svorky
C. Uzemňovací svorka
D. Síťový kabel
E. Kabel brzdného rezistoru
F. Kabel motoru

5

TEL. [phone] · FAX [phone]

= M5; 2 Nm

SILOVÉ KABELY VACON · 75

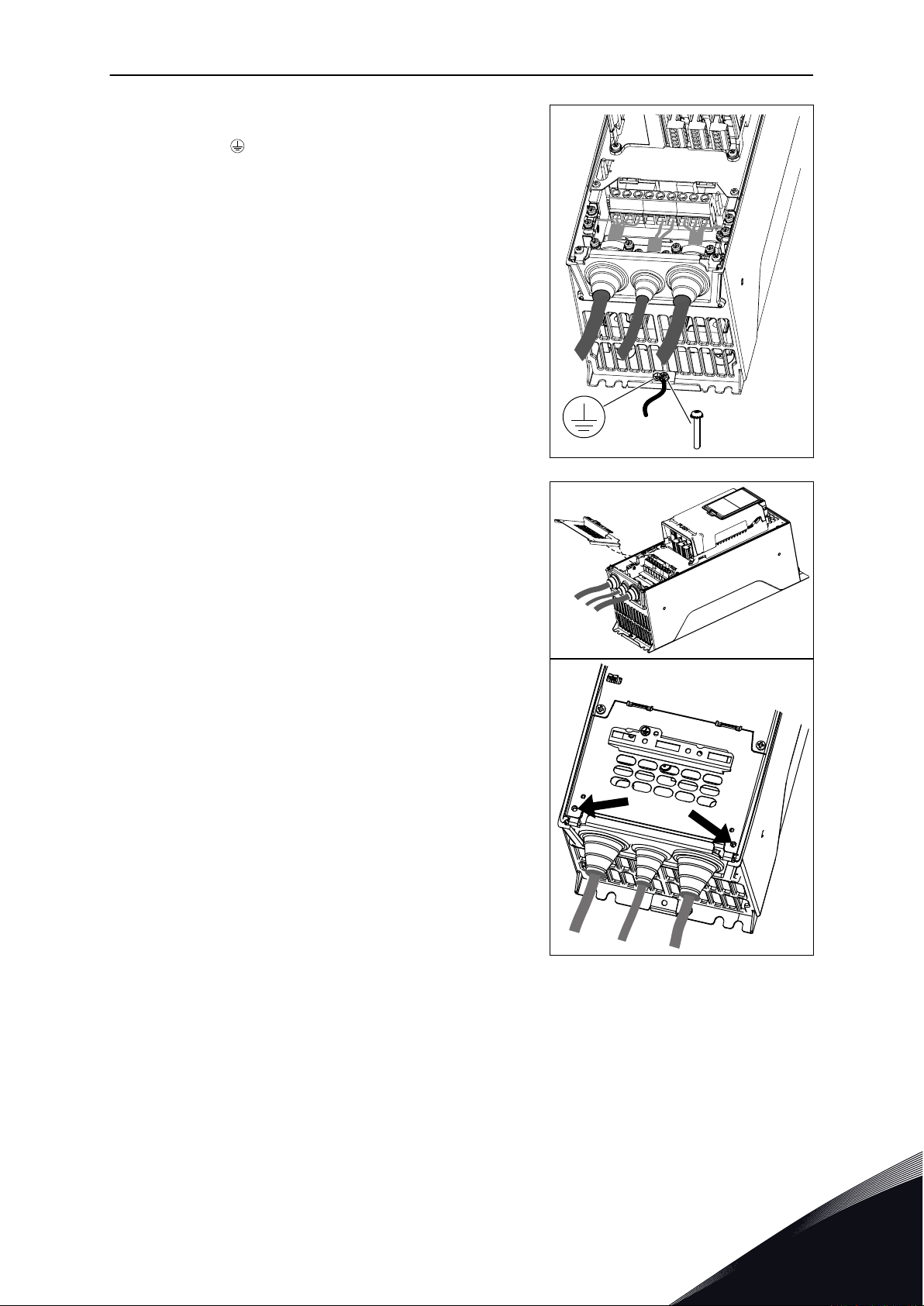

9 Ujistěte se, že je uzemňovací vodič připojen

k motoru a také ke svorkám, které jsou označeny
symbolem .

Abyste zajistili dodržení požadavků normy EN

a)

61800-5-1, řiďte se pokyny uvedenými
v kapitole 2.4 Uzemnění a ochrana před zemním
zkratem.
Je-li nezbytné dvojité uzemnění, použijte

b)

uzemňovací svorku pod měničem. Použijte
šroub M5 a utáhněte jej momentem 2,0 Nm
neboli 17,7 lb-in.

10 Znovu připevněte kryt kabelů i kryt měniče.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

VACON · 76 SILOVÉ KABELY

Tabulka 23: Utahovací momenty svorek

Velikost Typ

MR4

MR5

MR6

MR7

0003 2 - 0012 2
0003 5 - 0012 5

0018 2 - 0031 2
0016 5 - 0031 5
0004 6 - 0011 6

0048 2 - 0062 2
0038 5 - 0061 5
0018 6 - 0034 6
0007 7 - 0034 7

0075 2 - 0105 2
0072 5 - 0105 5
0041 6 - 0062 6
0041 7 - 0062 7

Utahovací moment:
svorky síťového kabelu
a kabelu motoru

Nm lb-in. Nm lb-in. Nm lb-in.

0.5-0.6 4.5-5.3 1.5 13.3 2.0 17.7

1.2-1.5 10.6-13.3 1.5 13.3 2.0 17.7

10 88.5 1.5 13.3 2.0 17.7

8 * / 5.6 **

70.8 * /

49.6 **

Utahovací moment:
uzemňovací příchytky
pro stínění kabelů

1.5 13.3 8 * / 5.6 **

Utahovací moment:
uzemňovací příchytky
pro uzemňovací vodič

70.8 * /

49.6 **

* = Utahovací moment pro šroub s hlavou torx.
** = Utahovací moment pro šroub s vnitřním šestihranem.

Obr. 37: Utahovací moment pro šroub s vnitřním šestihranem u provedení MR7 činí 5,6 Nm

5

TEL. [phone] · FAX [phone]

B

D

A

C

F

E

G

HLAVNÍ VEDENÍ

MOTOR

SILOVÉ KABELY VACON · 77

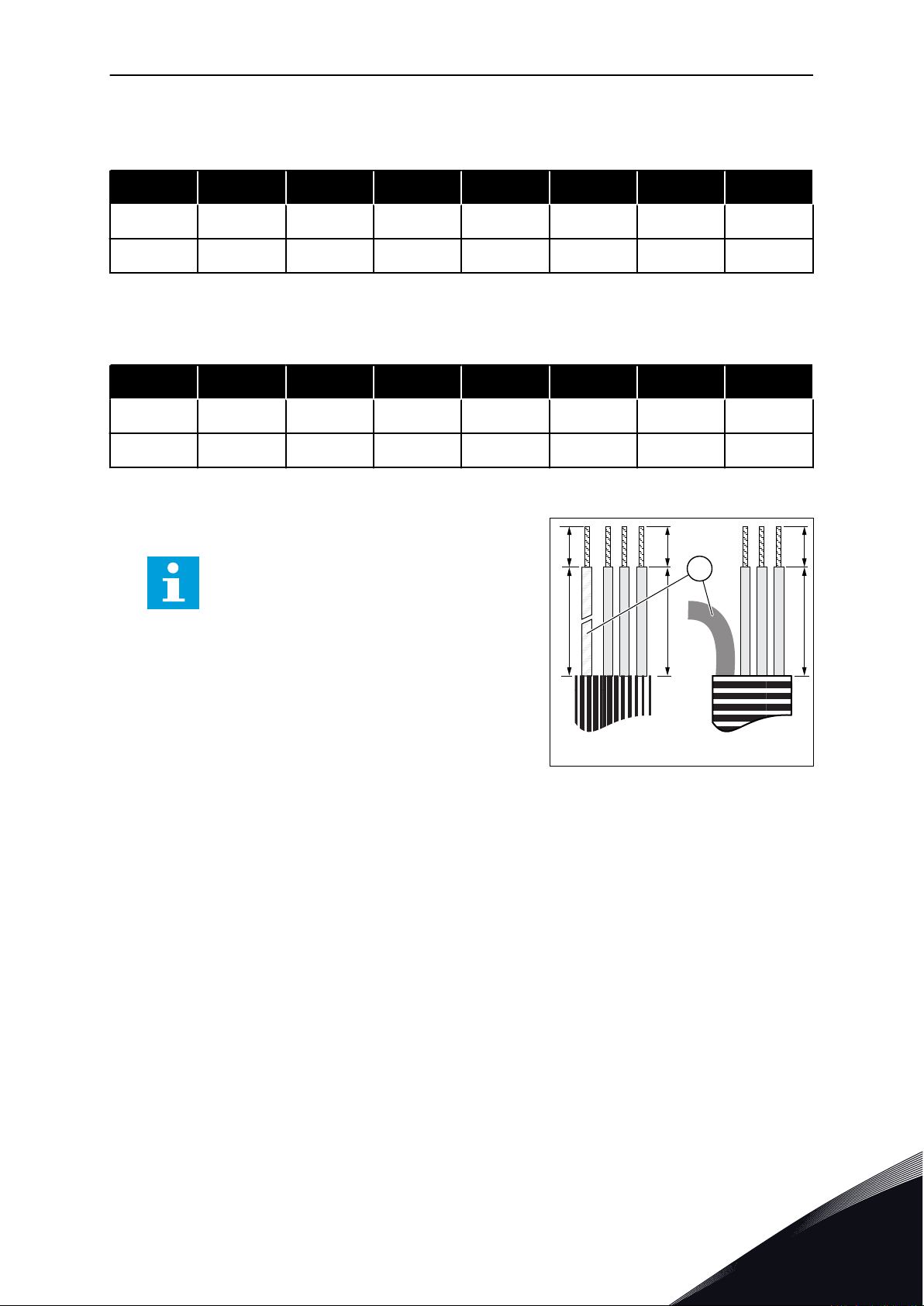

5.6.2 VELIKOST MR8 AŽ MR9

Tabulka 24: Délky odizolovaných úseků kabelů [mm]. Viz obrázek v kroku 1.

Velikost A B C D E F G

MR8 40 180 25 300 25 300 *

MR9 40 180 25 300 25 300 *

* = Co nejkratší.

Tabulka 25: Délky odizolovaných úseků kabelů [in]. Viz obrázek v kroku 1.

Velikost A B C D E F G

MR8 1.6 7.1 1 11.8 1 11.8 *

MR9 1.6 7.1 1 11.8 1 11.8 *

* = Co nejkratší.
1 Odizolujte kabel motoru, síťový kabel a kabel

brzdného rezistoru.

POZNÁMKA!

Software Vacon® 100 FLOW a HVAC
nepodporují funkce dynamického brzdění
a brzdného rezistoru.

G. Uzemňovací vodič

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

M4x10

VACON · 78 SILOVÉ KABELY

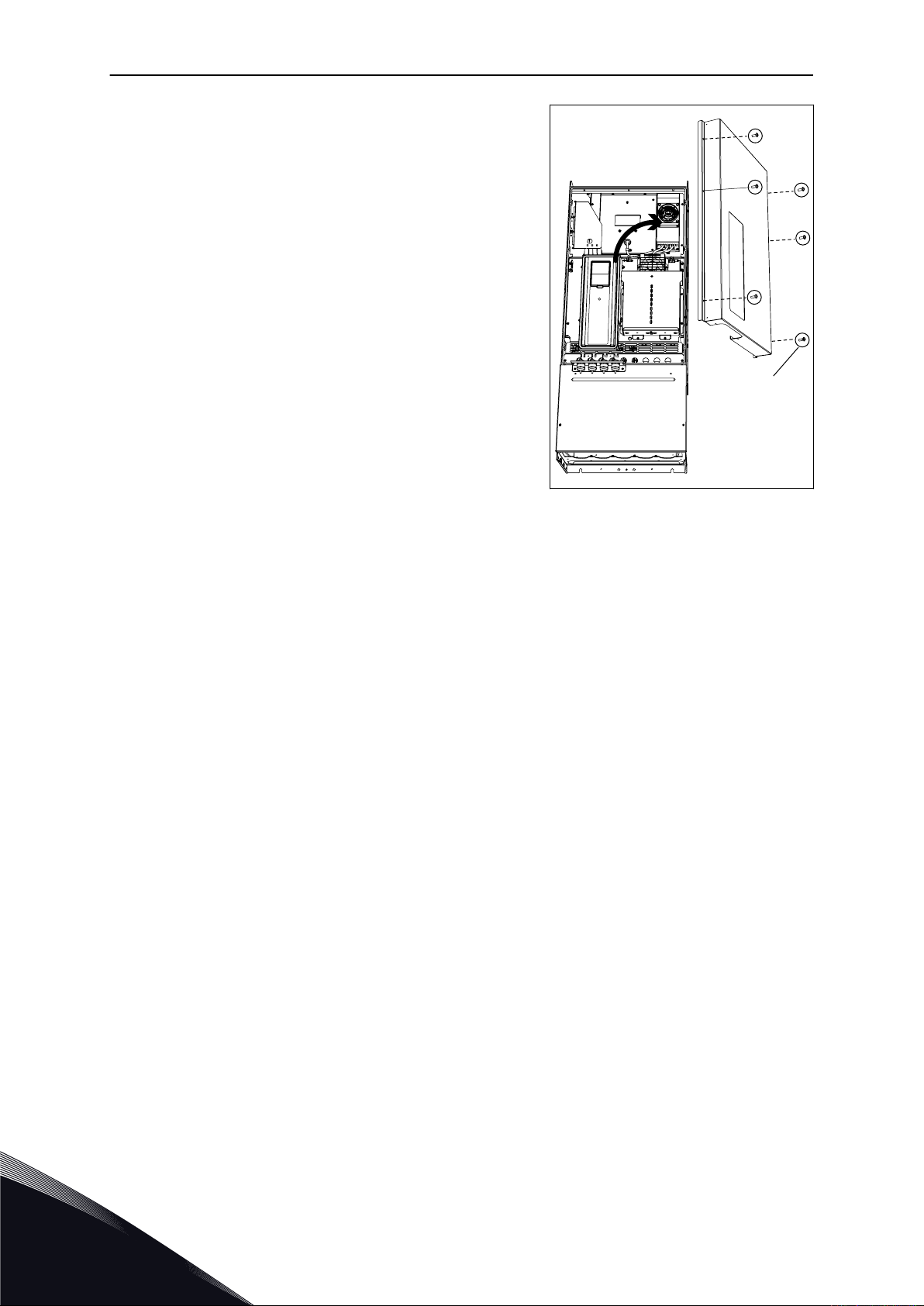

2 Pouze MR9: Otevřete kryt frekvenčního měniče.

5

TEL. [phone] · FAX [phone]

M4x8

M4x8

SILOVÉ KABELY VACON · 79

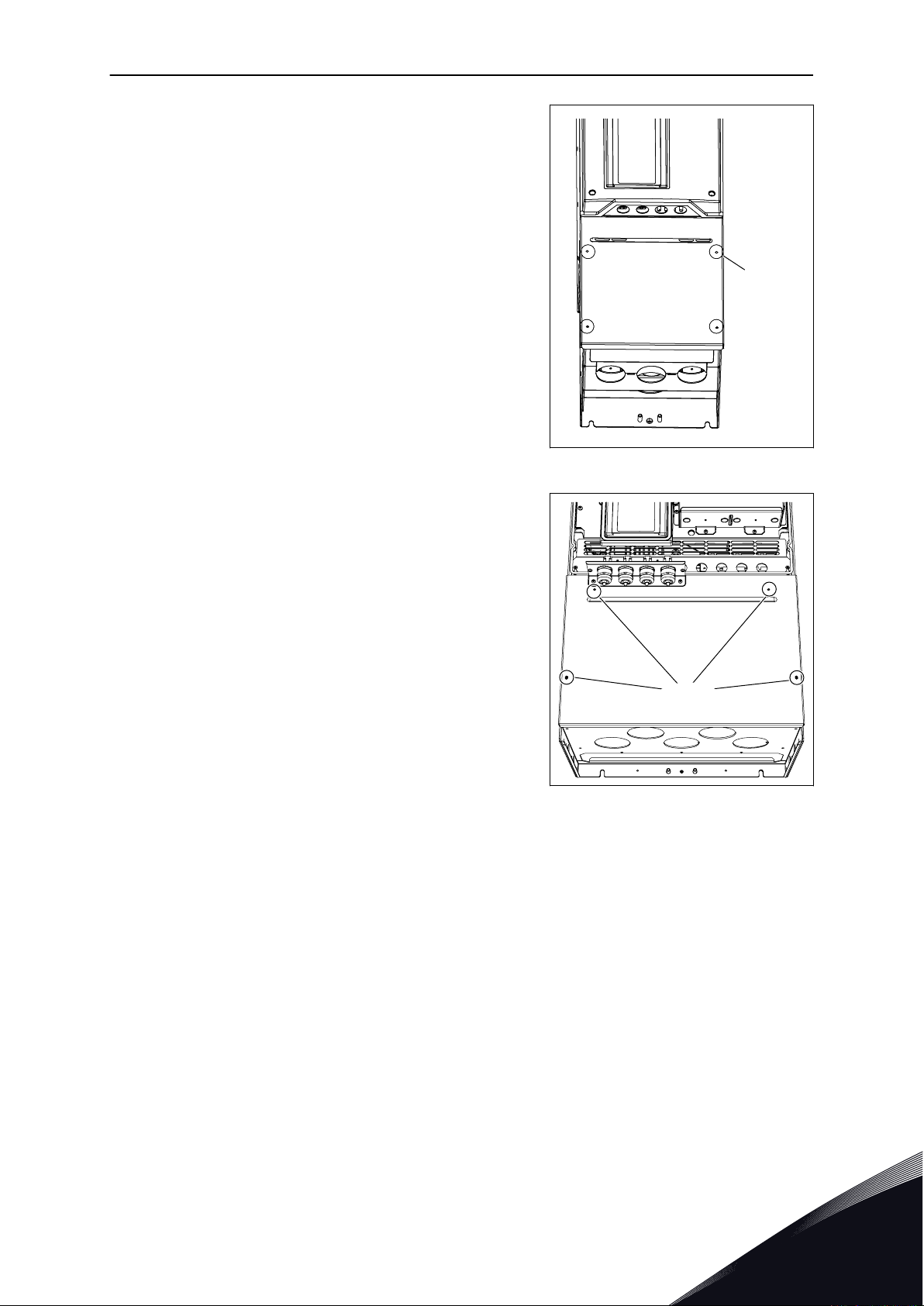

3 Sejměte kryt kabelů.

MR8

MR9

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

M4x8

M5x10

VACON · 80 SILOVÉ KABELY

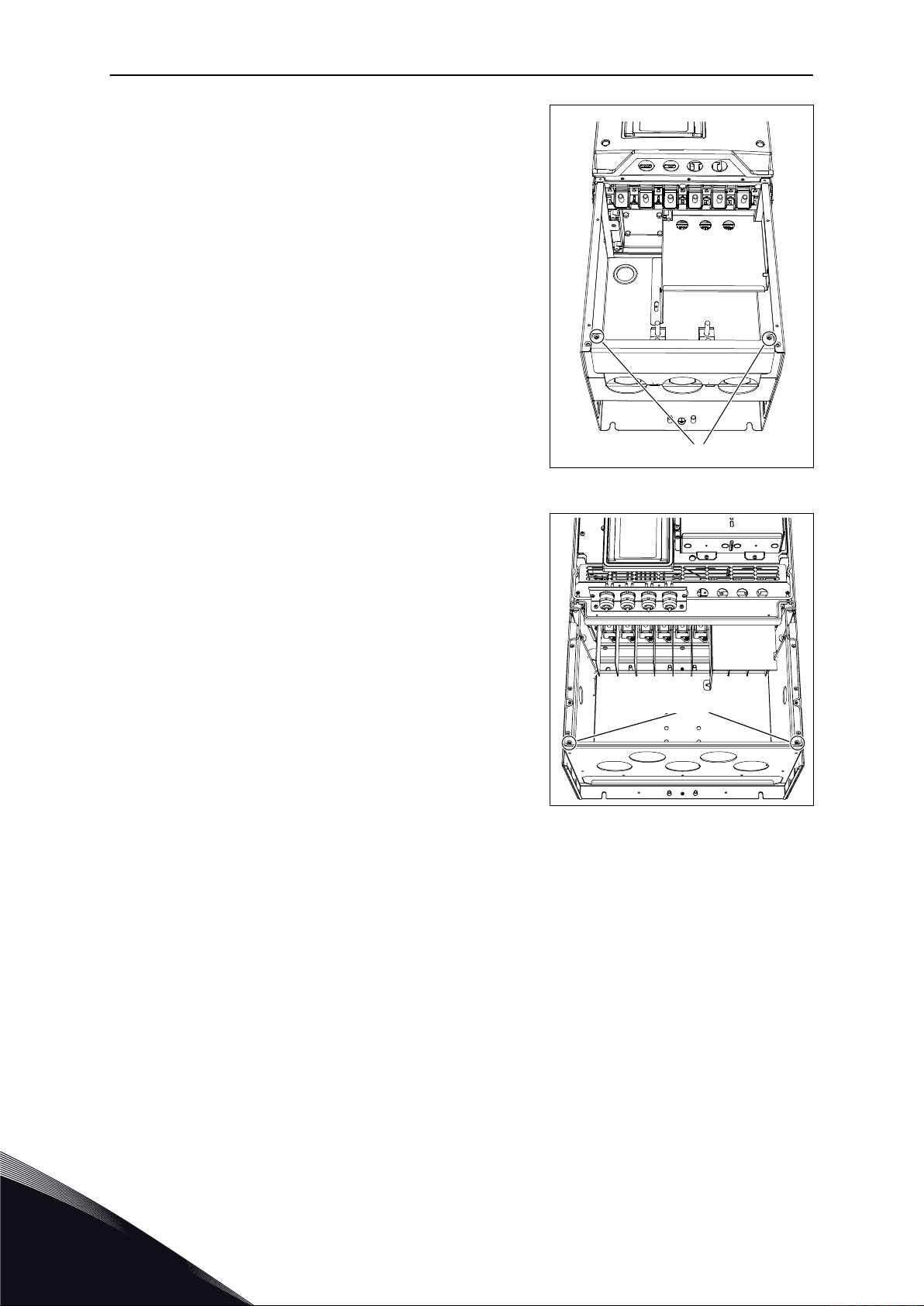

4 Sejměte vstupní kabelovou desku.

MR8

5

MR9

TEL. [phone] · FAX [phone]

M4x8

SILOVÉ KABELY VACON · 81

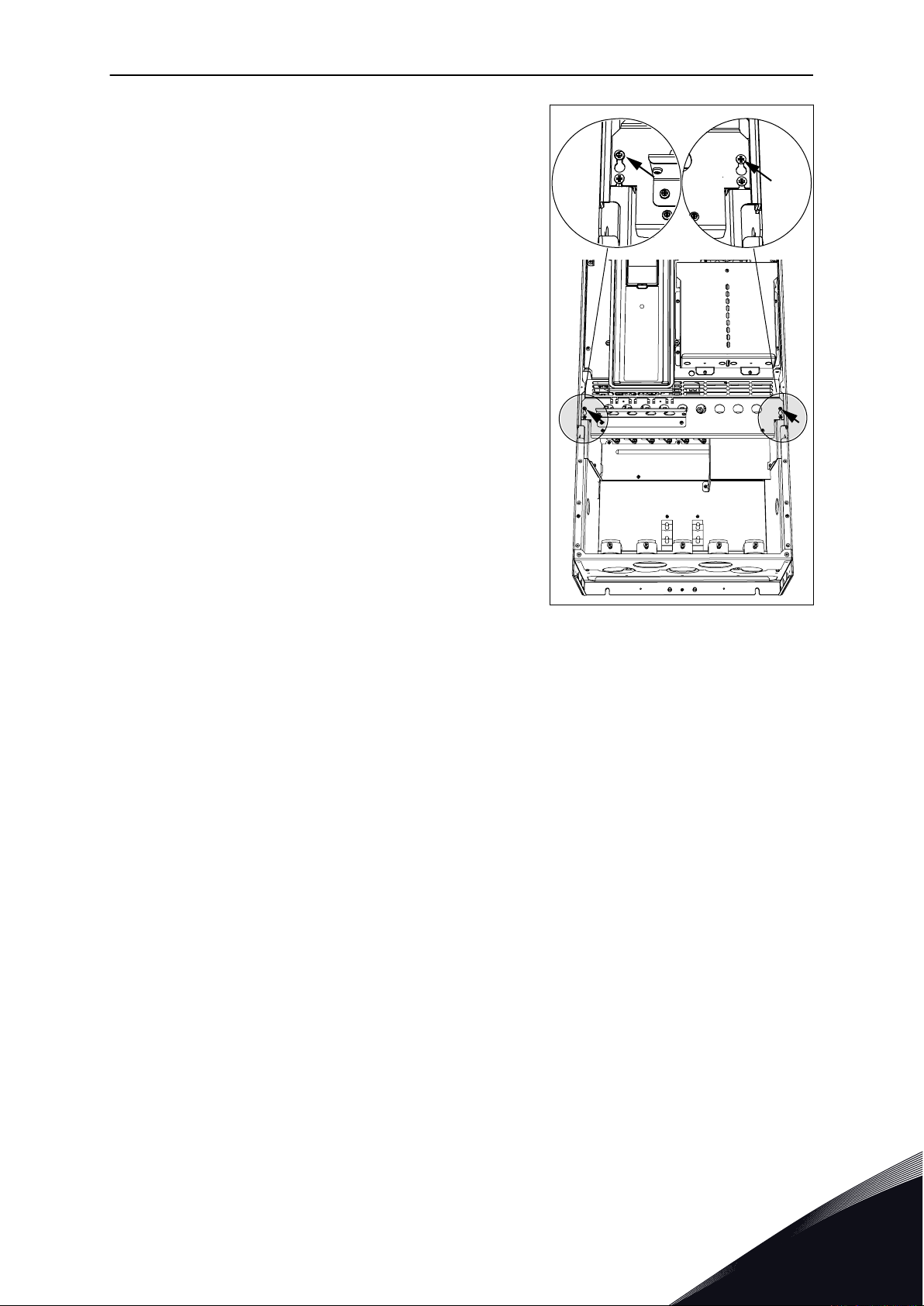

5 Pouze MR9: Povolte šrouby a sejměte těsnicí

desku.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

M5

M4x8

A

VACON · 82 SILOVÉ KABELY

6 Demontáž stínicí desky EMC.

A. Křídlatá matice u provedení

MR8

MR9

5

TEL. [phone] · FAX [phone]

L1

U V W

L2 L3 DC-

DC+

R+

R-

L1

U V W

L2

L3 DC-

DC+

R+

R-

SILOVÉ KABELY VACON · 83

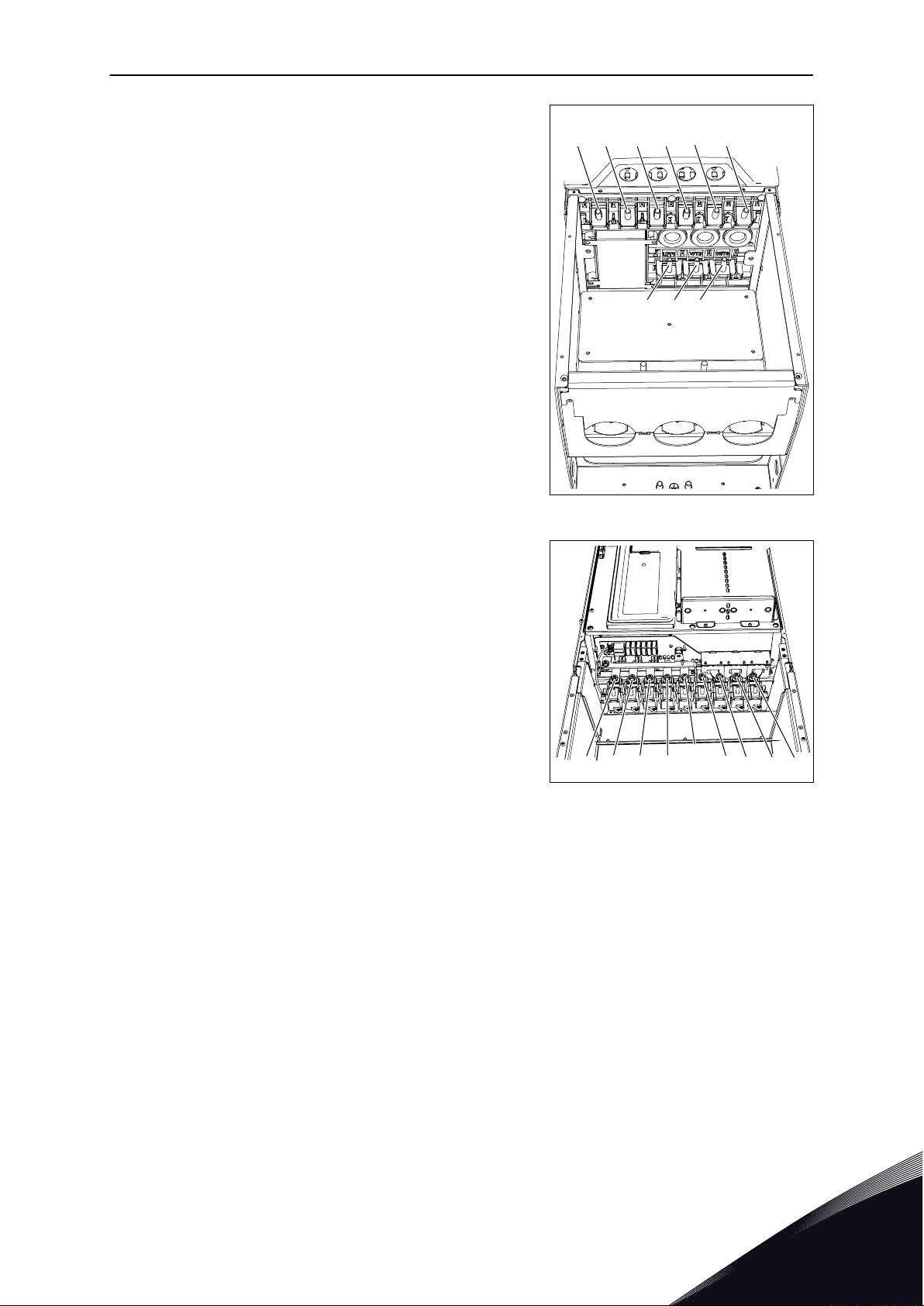

7 Vyhledejte svorky kabelu motoru. Umístění svorek

je jiné než obvykle, zejména u provedení MR8.

MR8

MR9

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

VACON · 84 SILOVÉ KABELY

8 Prostřihněte průchodky tak, aby jimi bylo možné

protáhnout kabely.

Neprostřihujte v průchodkách širší otvory, než

a)

jaké jsou nezbytné pro použité kabely.
Pokud se průchodky při zasouvání kabelu

b)

přehnou, povytáhněte kabel zpět tak, aby se
průchodky napřímily.

9 Připevněte průchodku a kabel tak, aby rám měniče

přilehl k drážce v průchodce.

Aby byly splněny požadavky na třídu krytí IP54,

a)

musí být spojení mezi průchodkou a kabelem
těsné. Povytáhněte krajní úsek kabelu
z průchodky tak, aby tato zůstala vzpřímená.
Není-li to možné, musí být těsné spojení

b)

zajištěno vhodnou izolační páskou nebo
kabelovou sponou.

5

TEL. [phone] · FAX [phone]

SILOVÉ KABELY VACON · 85

10 Pokud používáte tlusté kabely, vložte mezi svorky

izolátory, aby se zabránilo kontaktu mezi kabely.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

A

B

A

VACON · 86 SILOVÉ KABELY

11 Připojte odizolované vodiče kabelů.

Připojte fázové vodiče síťového kabelu a kabelu

a)

motoru ke správným svorkám. Používáte-li
kabel brzdného rezistoru, připojte jeho vodiče
ke správným svorkám.
Připevněte uzemňovací vodič každého kabelu

b)

k uzemňovací svorce pomocí uzemňovací
příchytky pro uzemňovací vodič.
Ujistěte se, že je externí uzemňovací vodič

c)

připojen k uzemňovací přípojnici. Viz kapitola

2.4 Uzemnění a ochrana před zemním zkratem.
Viz správné hodnoty utahovacích momentů v

d)

Tabulka 26.

A. Připojení kabelů
B. Vytvoření uzemňovacího

připojení u provedení MR8

A. Vytvoření uzemňovacího

připojení u provedení MR9

5

TEL. [phone] · FAX [phone]

A

C

B

SILOVÉ KABELY VACON · 87

12 Pokud v jednom konektoru použijete více kabelů,

zajistěte správnou vzájemnou polohu kabelových
ok.

A. První kabelové oko
B. Druhé kabelové oko
C. Konektor

13 Odstraňte izolaci ze stínění všech 3 kabelů, aby bylo

zajištěno 360stupňové spojení s uzemňovací
příchytkou pro stínění kabelu.

14 Znovu připevněte stínicí desku EMC. U provedení

MR9 připevněte těsnicí desku.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

M4x10

VACON · 88 SILOVÉ KABELY

15 Připevněte vstupní kabelovou desku a poté kryt

kabelů.

16 U provedení MR9 připevněte kryt měniče (pokud

nechcete nejprve vytvořit řídicí připojení).

17 Ujistěte se, že je uzemňovací vodič připojen

k motoru a také ke svorkám, které jsou označeny
symbolem .

Abyste zajistili dodržení požadavků normy EN

a)

61800-5-1, řiďte se pokyny uvedenými
v kapitole 2.4 Uzemnění a ochrana před zemním
zkratem.
Připojte ochranný vodič k jednomu ze

b)

šroubovacích konektorů pomocí kabelového
oka a šroubu M8.

5

TEL. [phone] · FAX [phone]

SILOVÉ KABELY VACON · 89

Tabulka 26: Utahovací momenty svorek

Velikost Typ

0140 2 - 0205 2

MR8

MR9

0140 5 - 0205 5
0080 6 - 0125 6
0080 7 - 0125 7

0261 2 - 0310 2
0261 5 - 0310 5
0144 6 - 0208 6
0144 7 - 0208 7

Utahovací moment:
svorky síťového kabelu
a kabelu motoru

[Nm] lb-in. [Nm] lb-in. [Nm] lb-in.

30 266 1.5 13.3 20 177

40 266 1.5 13.3 20 177

Utahovací moment:
uzemňovací příchytky
pro stínění kabelů

Utahovací moment:
uzemňovací příchytky
pro uzemňovací vodič

5.7 INSTALACE V SÍTI S UZEMNĚNOU FÁZÍ

Instalaci s uzemněnou fází můžete použít u měničů (typy MR7 až MR9) s jmenovitým
proudem 72–310 A při připojení k síti s napětím 380–480 V a 75–310 A při připojení k síti
s napětím 208–240 V.

Za těchto podmínek musíte změnit úroveň ochrany EMC na C4. Viz pokyny v kapitole 7.6
Instalace do systému IT.

Instalaci s uzemněnou fází nepoužívejte u měničů (typy MR4 až MR6) s jmenovitým proudem
3,4–61 A při připojení k síti s napětím 380–480 V nebo 3,7–62 A při připojení k síti s napětím
208–240 V.

Uzemnění fáze je povoleno pro měniče MR4-6 (síťové napětí 208–230 V) nainstalované ve
vzdálenosti do 2000 m.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

STO JMP

L

I

M

K

H

G

F

J

E

D

A

B

C

VACON · 90 ŘÍDICÍ JEDNOTKA

6 ŘÍDICÍ JEDNOTKA

6.1 SOUČÁSTI ŘÍDICÍ JEDNOTKY

Řídicí jednotka frekvenčního měniče obsahuje standardní desky a volitelné desky. Volitelné
desky se připojují ke slotům řídicí desky (viz 6.4 Instalace volitelných desek).

Obr. 38: Součásti řídicí jednotky

A. Svorky pro připojení standardních

řídicích vstupů/výstupů

B. Připojení prostřednictvím ethernetového

rozhraní

C. Svorky reléové desky pro 3 reléové

výstupy nebo 2 reléové výstupy
a termistor

D. Volitelné desky

E. Dvoupolohový přepínač pro zakončení

sběrnice RS485

F. Dvoupolohový přepínač pro volbu

analogového výstupního signálu

G. Dvoupolohový přepínač pro oddělování

digitálních vstupů od zemního potenciálu

H. Dvoupolohový přepínač pro volbu

analogového vstupního signálu 2

6

TEL. [phone] · FAX [phone]

ŘÍDICÍ JEDNOTKA VACON · 91

I. Dvoupolohový přepínač pro volbu

analogového vstupního signálu 1

J. Ukazatel stavu připojení prostřednictvím

ethernetového rozhraní

L. Baterie pro hodiny reálného času
M. Umístění a výchozí poloha propojovacího

vodiče pro funkci bezpečného odpojení
momentu (STO)

K. Ventilátor (pouze u měničů velikosti MR4

a MR5 v provedení IP54)

Při dodání frekvenčního měniče obsahuje řídicí jednotka standardní ovládací rozhraní. Pokud
jste do své objednávky zahrnuli speciální volitelné doplňky, bude konfigurace frekvenčního
měniče odpovídat vaší objednávce. Na dalších stranách naleznete informace o svorkách a
všeobecné příklady zapojení.

Měnič je možné používat s externím napájecím zdrojem, který má následující vlastnosti:
+24 VDC ±10 %, minimálně 1000 mA. Externí zdroj napájení připojte ke svorce 30. Toto napětí
je dostatečné k udržování řídicí jednotky v zapnutém stavu a současně vám umožňuje
provádět nastavování parametrů. Měření hlavního obvodu (například napětí stejnosměrného
meziobvodu, teplota jednotky) však nejsou k dispozici, jestliže měnič není připojen k síti.

Stavová LED měniče udává stav měniče. Stavová LED, která je umístěna v ovládacím panelu
pod klávesnicí, může udávat 5 rozdílných stavů.

Tabulka 27: Stavy udávané stavovou LED měniče

Barva svítící LED Stav měniče

Pomalu bliká Připraveno

Zelená Chod

Červená Porucha

Oranžová Alarm

Rychle bliká Stahování softwaru

6.2 KABELY ŘÍDICÍ JEDNOTKY

Standardní deska V/V je vybavena 22 pevnými řídicími svorkami řízení a 8 svorkami reléové
desky. Standardní připojení řídicí jednotky a popisy signálů naleznete v Obr. 39.

6.2.1 VÝBĚR ŘÍDICÍCH KABELŮ

Jako řídicí kabely musí být použity stíněné vícežilové kabely s minimálním průřezem
0,5 mm2. Další informace o typech kabelů naleznete v Tabulka 15 Výběr správného kabelu.
Vodiče připojené ke svorkám reléové desky i k ostatním svorkám mohou mít maximální
průřez 2,5 mm2.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

6

VACON · 92 ŘÍDICÍ JEDNOTKA

Tabulka 28: Utahovací momenty svorek řídicích kabelů

Svorka Šroub svorky Utahovací moment

Nm lb-in.

Všechny svorky desky
s v/v obvody a reléové
desky

M3 0.5 4.5

6.2.2 ŘÍDICÍ SVORKY A DVOUPOLOHOVÉ PŘEPÍNAČE

Následuje základní popis svorek standardní I/O desky a reléové desky. Další informace viz

11.1 Technické údaje řídicích připojení.
Některé svorky jsou vyhrazeny pro signály, které mají volitelné funkce, přičemž k volbě

těchto funkcí můžete používat dvoupolohové přepínače. Další informace naleznete v 6.2.2.1
Výběr funkcí svorek pomocí dvoupolohových přepínačů.

6

TEL. [phone] · FAX [phone]

Modbus RTU
BACnet, N2

1

6

2

3

4

5

18

19

30

12

7

13

8
9

10

14
15
16

21
22
23

11

17

A
B

24
25
26

32
33

*)

*)

Standardní deska I/O

Svorka Signál Popis

Referenční
potenciometr

1...10 kΩ

2vodičový vysílač

Aktuální
hodnota

I = (0)4...20 mA

+10 Vref

Výstupní reference

AI1+

Analogový vstup,
napětí nebo proud

AI1-

Analogový vstup
obvyklý (proud)

AI2+

Analogový vstup,
napětí nebo proud

AI2-

Analogový vstup
obvyklý (proud)

24Vout

24V pomocné napětí
GND Uzemnění I/O
DI1

Digitální vstup 1
DI2 Digitální vstup 2

DI3

Digitální vstup 3
CM

Společné pro DI1–DI6
24Vout 24V pomocné napětí
GND Uzemnění I/O
DI4

Digitální vstup 4

DI5

Digitální vstup 5

DI6

Digitální vstup 6

CM Společné pro DI1–DI6

AO1+

Analogový signál
(+výstup)

AO1-/GND

Analogový výstup
společný / uzemnění
I/O obvodů

+24Vin

24V pomocné
vstupní napětí

RS485 Sériová sběrnice,záporná
RS485

Sériová sběrnice, kladná

RO1 NC
RO1 CM

RO1 NO
RO2 NC
RO2 CM
RO2 NO
RO3 CM
RO3 NO

Reléový výstup 1

Reléový výstup 2

Reléový výstup 3

Referenční frekvence

Referenční frekvence

Start vpřed
Start zpět
Externí porucha

DI4 DI5 Ref. frekv.

Otevřeno Otevřeno

Otevřeno

Otevřeno

Zavřeno

Zavřeno

Zavřeno
Zavřeno

Analogový vstup 1
Přednastavená frekvence 1
Přednastavená frekvence 2
Přednastavená frekvence 3

Reset poruchy

Výstupní frekvence

CHOD

PORUCHA

PŘIPRAVEN

mA

CHOD

ŘÍDICÍ JEDNOTKA VACON · 93

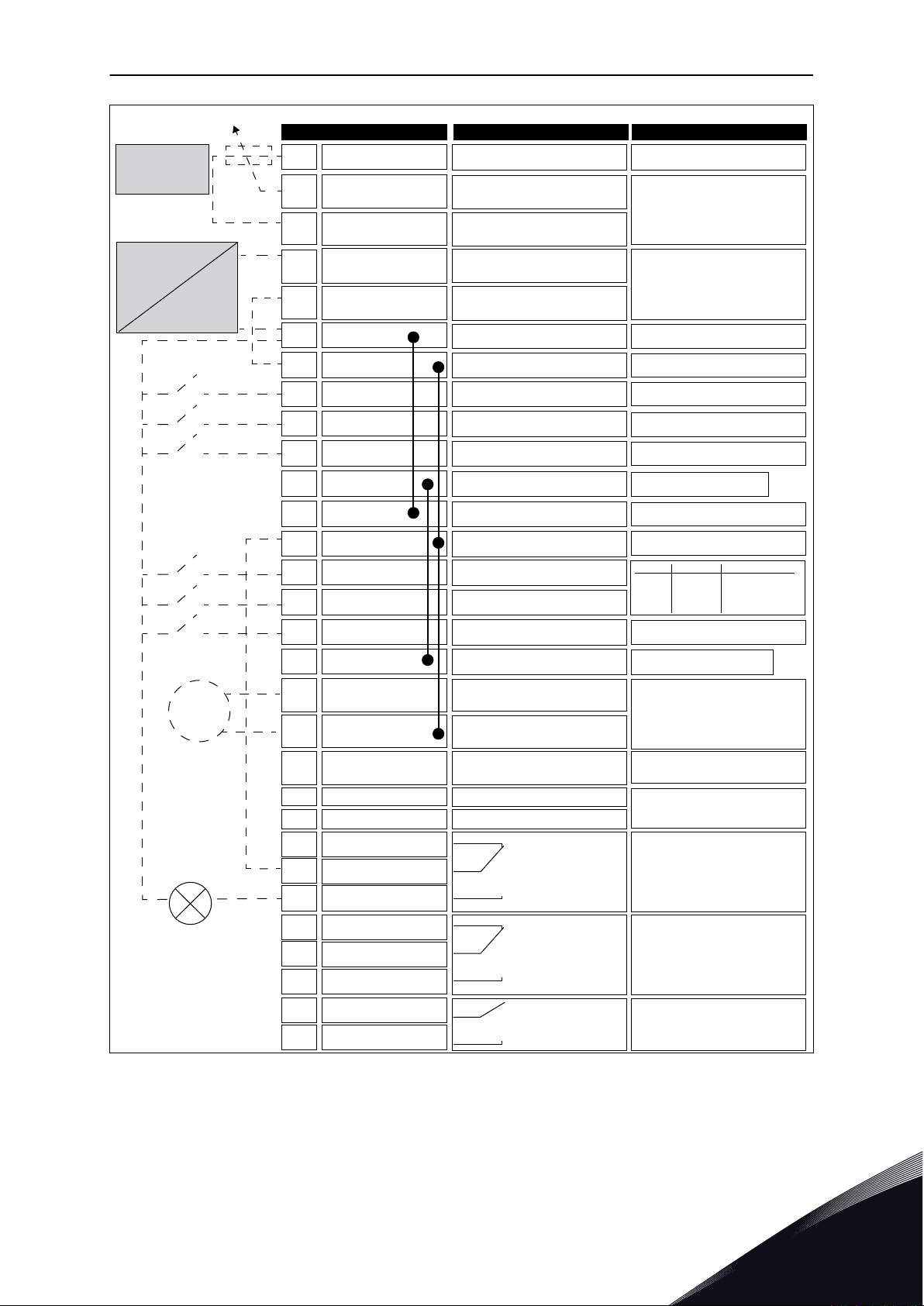

Obr. 39: Signály řídicích svorek na standardní I/O desce a příklad připojení. Zahrnete-li do své
objednávky volitelný kód +SBF4, reléový výstup 3 bude nahrazen vstupem termistoru.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

6

21
22

23
24

25
26
32

33

Od standardní desky

s I/O obvody

Od svorky č.

6 nebo 12

Od svorky

#13

CHOD

Deska relé 1

Svorka

Signál

Výchozí

RO1 NZ
RO1 CM

RO1 NO
RO2 NZ

RO2 CM
RO2 NO
RO3 CM

RO3 NO

Reléový výstup 1

Reléový výstup 2

Reléový výstup 3

CHOD

PORUCHA

PŘIPRAVEN

TI1+

TI1-

21
22

23
24

25
26
28

29

Od standardní desky

s I/O obvody

Od svorky

#12

Od svorky

#13

CHOD

Deska relé 2

Svorka Signál

Výchozí

RO1 NZ
RO1 CM
RO1 NO
RO2 NZ
RO2 CM
RO2 NO

Reléový výstup 1

Reléový výstup 2

Vstup
termistoru

CHOD

PORUCHA

ŽÁDNÁ

ČINNOST

VACON · 94 ŘÍDICÍ JEDNOTKA

* = Pomocí dvoupolohového přepínače můžete oddělit digitální vstupy od uzemnění. Viz

6.2.2.2 Oddělení digitálních vstupů od uzemnění.
K dispozici jsou 2 rozdílné reléové desky.

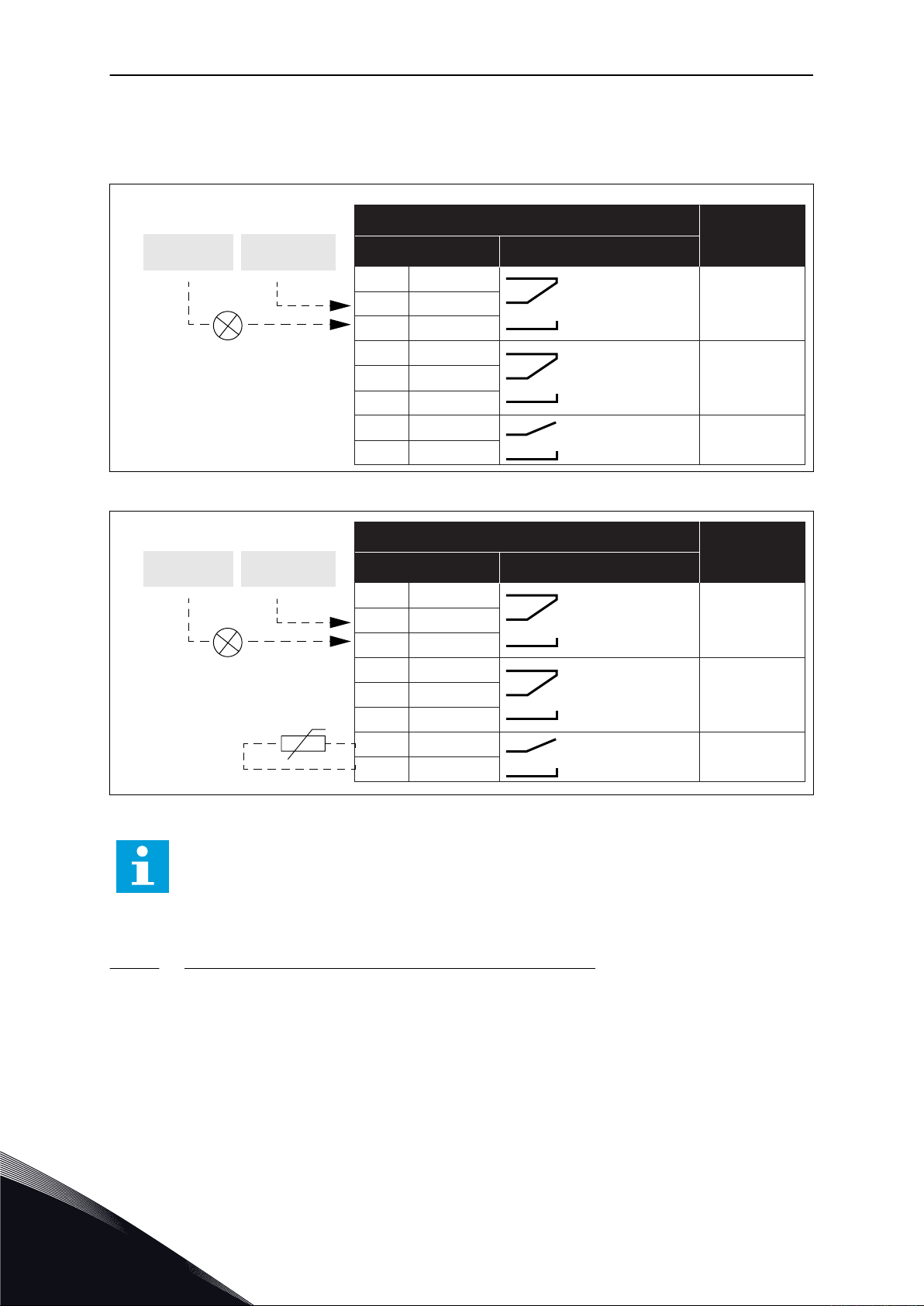

Obr. 40: Standardní reléová deska (+SBF3)

Obr. 41: Volitelná reléová deska (+SBF4)

Chcete-li používat funkci vstupu termistoru, musíte v softwaru aktivovat parametr Porucha
termistoru. Viz Aplikační manuál.

6.2.2.1 Výběr funkcí svorek pomocí dvoupolohových přepínačů
U určitých svorek můžete pomocí dvoupolohových přepínačů vybírat mezi 2 funkcemi.

Přepínače mají 2 polohy: horní a dolní. Umístění dvoupolohových přepínačů a možnosti
výběru funkcí naleznete v Obr. 42.

6

POZNÁMKA!

Funkce vstupu termistoru není automaticky aktivní.

TEL. [phone] · FAX [phone]

A B

A

B

C

D

E

AI2

U
I

AI1

U
I

RS-485

OFF
ON

AO1

U
I

ŘÍDICÍ JEDNOTKA VACON · 95

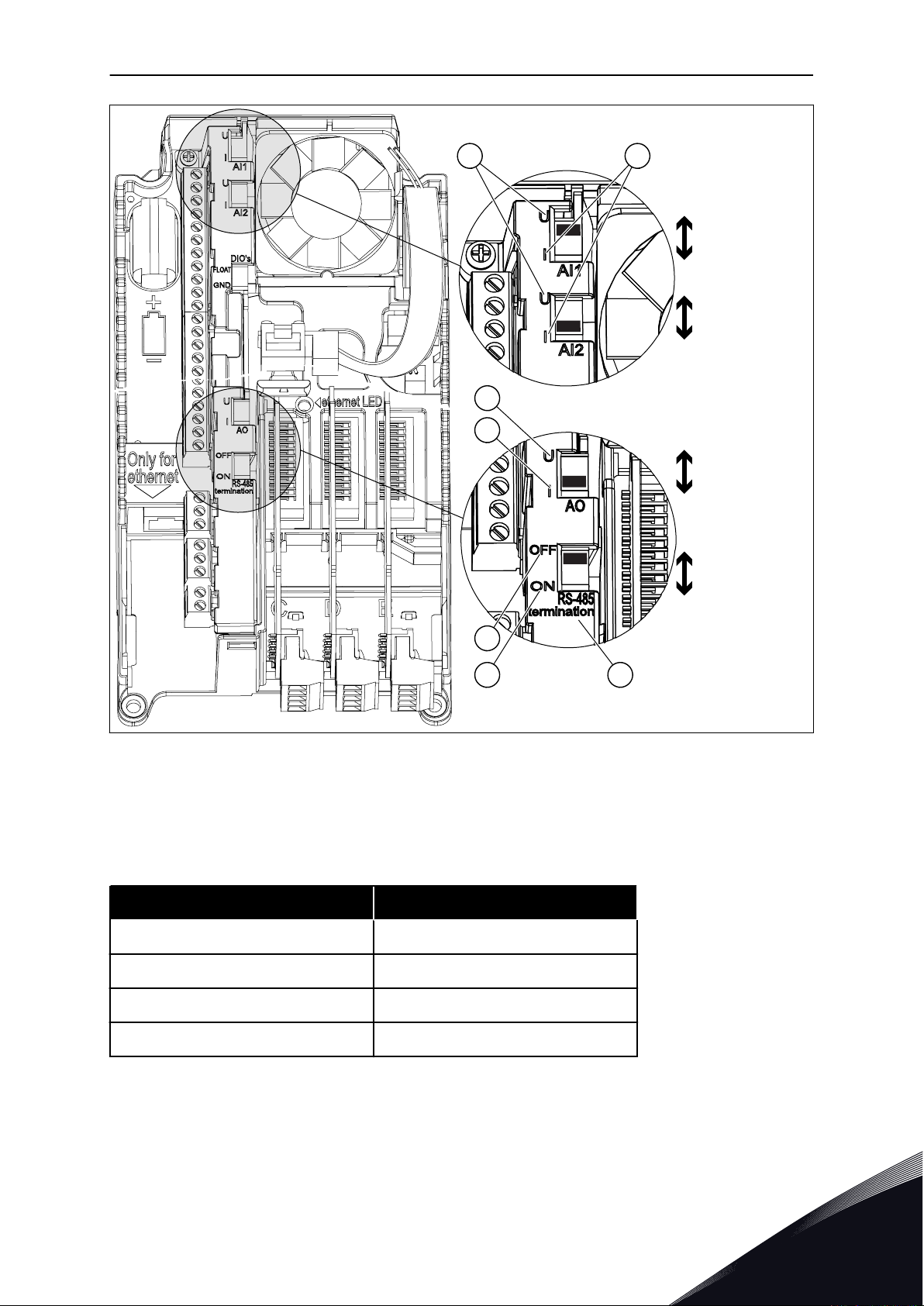

Obr. 42: Výběr funkcí pomocí dvoupolohových přepínačů

A. Napěťový signál (U), vstup 0–10 V
B. Proudový signál (I), vstup 0–20 mA

D. ZAP
E. Zakončení sběrnice RS-485

C. VYP

Tabulka 29: Výchozí polohy dvoupolohových přepínačů

Dvoupolohový přepínač Výchozí poloha

AI1 U

AI2 I

AO1 I

Zakončení sběrnice RS485 VYP

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

6

A

B

C

VACON · 96 ŘÍDICÍ JEDNOTKA

6.2.2.2 Oddělení digitálních vstupů od uzemnění
Digitální vstupy (svorky 8–10 a 14–16) na standardní desce s v/v obvody je možné oddělit od

uzemnění. Toto oddělení se provádí změnou polohy dvoupolohového přepínače na řídicí
desce.

Obr. 43: Změnou polohy tohoto přepínače oddělíte digitální vstupy od uzemnění

A. Digitální vstupy

C. Připojeny k uzemnění (výchozí nastavení)

B. Volný

6.3 PŘIPOJENÍ KOMUNIKAČNÍ SBĚRNICE

Měnič můžete připojit k provozní komunikační sběrnici pomocí kabelu RS485 nebo
ethernetového kabelu. Použijete-li kabel RS485, připojte jej ke svorce A a B standardní I/O
desky. Použijete-li ethernetový kabel, připojte jej ke svorce ethernetového rozhraní pod
krytem měniče.

6

TEL. [phone] · FAX [phone]

C

D

B

A

ŘÍDICÍ JEDNOTKA VACON · 97

Obr. 44: Připojení pomocí ethernetového kabelu a kabelu RS485

A. Svorka RS485 A = data ­B. Svorka RS485 B = data +

C. Svorka ethernetového rozhraní
D. Řídicí svorky

6.3.1 PŘIPOJENÍ K PROVOZNÍ KOMUNIKAČNÍ SBĚRNICI PROSTŘEDNICTVÍM ETHERNETOVÉHO KABELU

Tabulka 30: Ethernetový datový kabel

Položka Popis

Typ zástrčky Stíněná zástrčky RJ45, maximální délka 40 mm (1,57 in)

Typ kabelu CAT5e STP

Délka kabelu Maximálně 100 m (328 ft)

ETHERNETOVÝ KABEL

1 Připojte ethernetový kabel k této svorce.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

6

VACON · 98 ŘÍDICÍ JEDNOTKA

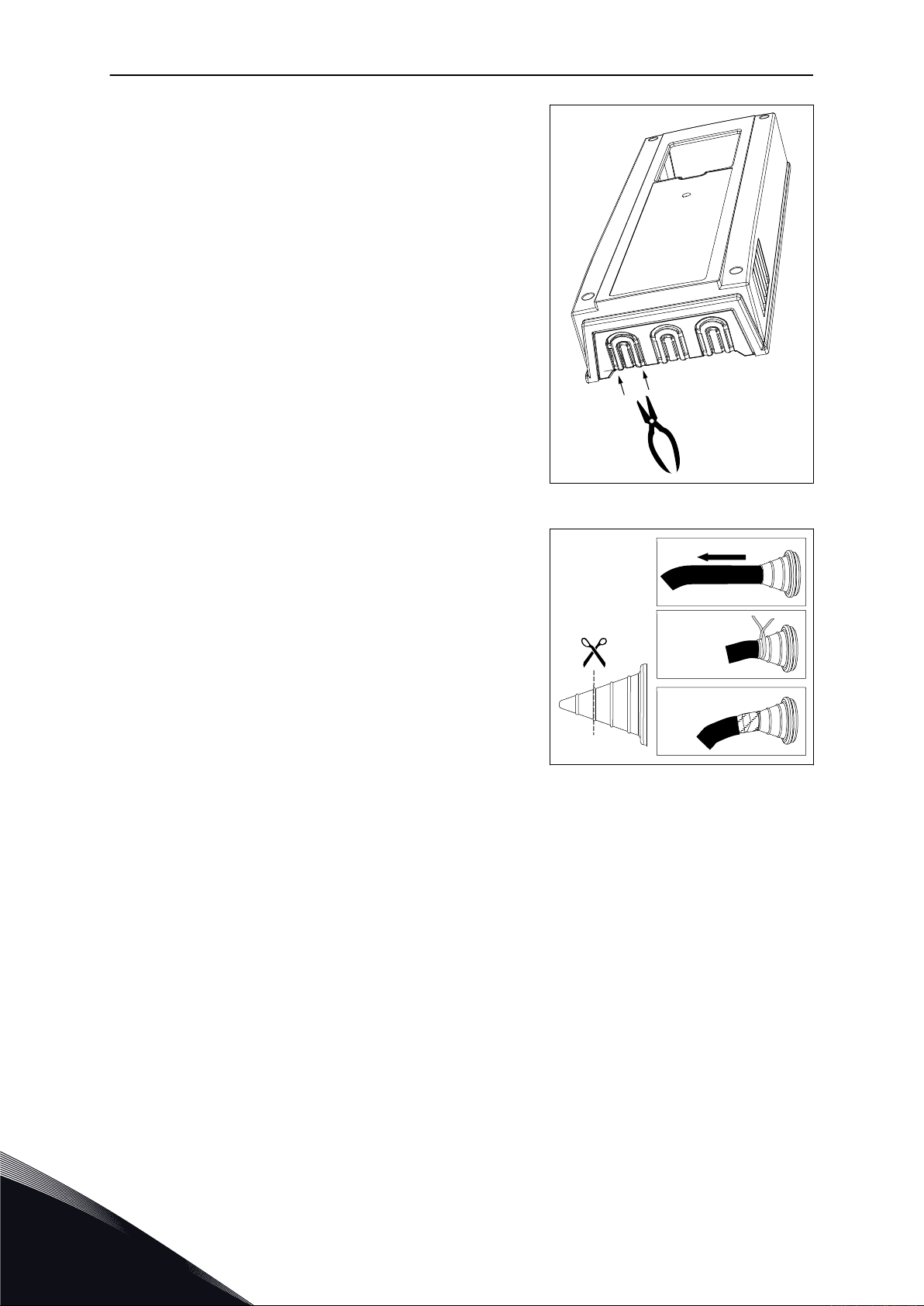

2 U provedení IP21 prostřihněte pro ethernetový

kabel otvor v krytu frekvenčního měniče.
U provedení IP54 prostřihněte otvor v kabelové
průchodce a tímto otvorem protáhněte kabel.

Pokud se průchodka při zasouvání kabelu

a)

přehne, povytáhněte kabel zpět tak, aby se
průchodka napřímila.
Otvor v průchodce nesmí být širší než použitý

b)

kabel.
Povytáhněte krajní úsek kabelu z průchodky

c)

tak, aby tato zůstala vzpřímená. Není-li to
možné, musí být těsné spojení zajištěno
vhodnou izolační páskou nebo kabelovou
sponou.

IP21

IP54

6

TEL. [phone] · FAX [phone]

A

A

ŘÍDICÍ JEDNOTKA VACON · 99

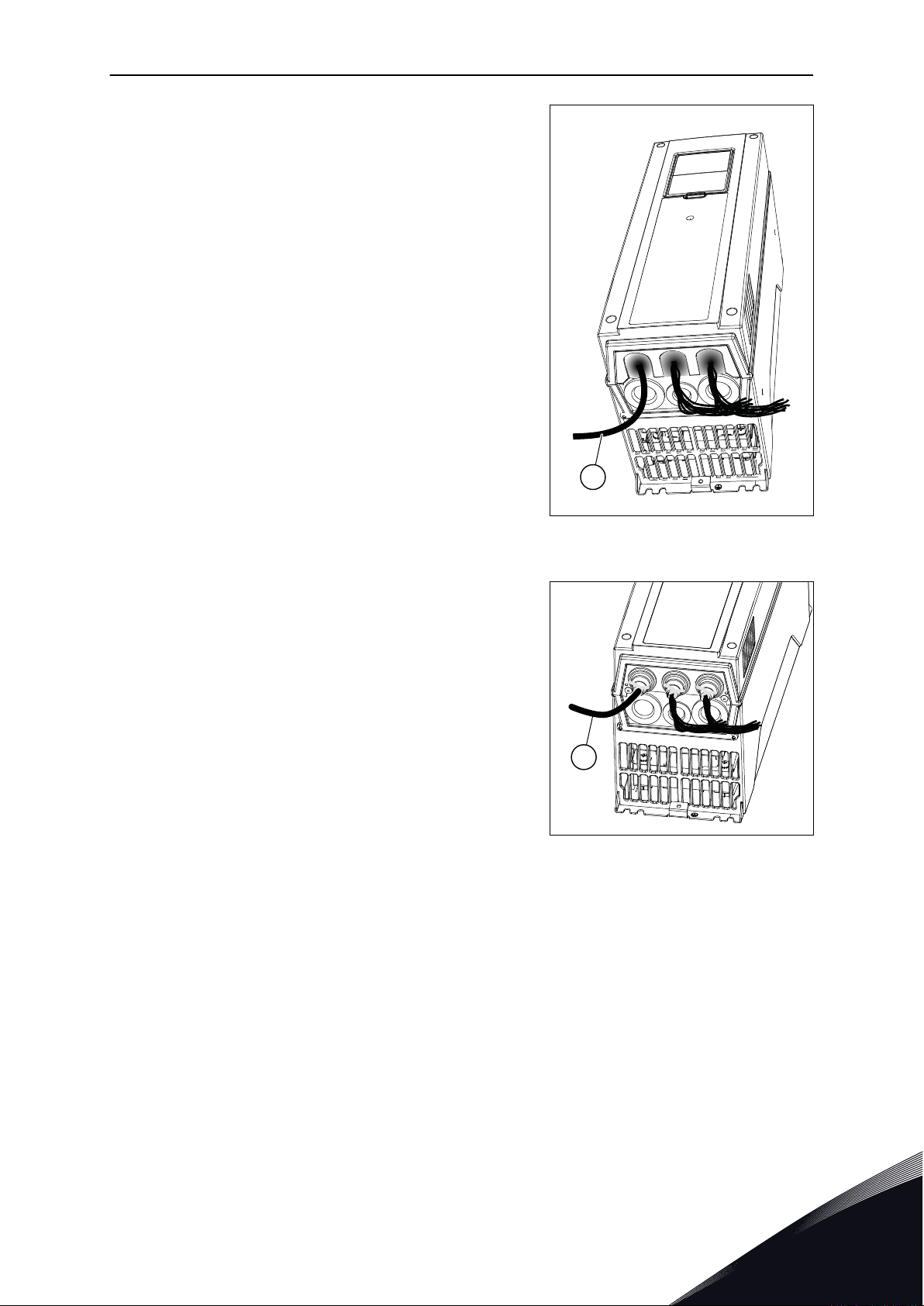

3 Vraťte kryt měniče na jeho místo. Mezi

ethernetovým kabelem a kabelem motoru musí být
zachována minimální vzdálenost 30 cm (11,81 in).

A. Ethernetový kabel u provedení

IP21

A. Ethernetový kabel u provedení

IP54

Další informace vyhledejte v instalačním manuálu k používané provozní komunikační
sběrnici.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

6

10

5

15 mm

VACON · 100 ŘÍDICÍ JEDNOTKA

6.3.2 PŘIPOJENÍ K PROVOZNÍ KOMUNIKAČNÍ SBĚRNICI PROSTŘEDNICTVÍM KABELU RS485

Tabulka 31: Datový kabel RS485

Položka Popis

Typ zástrčky 2,5 mm

Typ kabelu STP (stíněná kroucená dvoulinka), typ Belden 9841 nebo co nejpo-

Délka kabelu Tak, aby se shodovala s provozní komunikační sběrnicí. Viz manuál

2

dobnější

k provozní komunikační sběrnici.

KABELY RS485

1 Odstraňte šedé stínění kabelu RS485 v délce

přibližně 15 mm. Tento postup proveďte u dvou
sběrnicových kabelů.

Odstraňte z kabelů izolaci v délce přibližně

a)

5 mm tak, abyste je mohli umístit do svorek.
Nenechávejte více než 10 mm kabelu vně
svorek.
Odstraňte z kabelu izolaci v takové vzdálenosti

b)

od svorky, abyste jej mohli připevnit
k uzemňovací příchytce řídicího kabelu. Kabel
obnažte maximálně v délce 15 mm.
Neodstraňujte hliníkové stínění kabelu.

6

TEL. [phone] · FAX [phone]
