Danfoss VACON100, VACON100 X Application guide [sv]

Download

vacon 100 industrial

vacon

frekvensomriktare

100 x

applikationshandbok

INLEDNING VACON · 3

INLEDNING

DOKUMENTINFORMATION

Dokument-ID: DPD01100I Datum: 13.12.2016 Programvaruversion: FW0072V025

OM HANDBOKEN

Upphovsrätten för handboken tillhör Vacon Ltd. Alla rättigheter förbehålls. Handboken kan komma att ändras utan föregående meddelande. Ursprungsspråket för dessa instruktioner är engelska.

I den här handboken beskrivs funktionerna i frekvensomriktaren från VACON® och hur omriktaren används. Handboken är upplagd på samma sätt som omriktarens menyer (avsnitt 1 och 4–8).

Avsnitt 1, Snabbstartsguide

Starta arbetet med hjälp av manöverpanelen.

•

Avsnitt 2, Guider

Välja en applikationskonfiguration.

•

Ställa in en applikation.

•

Applikationerna med exempel.

•

Avsnitt 3, Användargränssnitt

Visningstyper och hur manöverpanelen används.

•

Datorverktyget VACON® Live.

•

Fältbussfunktionerna.

•

Avsnitt 4, Menyn Driftvärden

Uppgifter om övervakningsvärden.

•

Avsnitt 5, Menyn Parameter

Visning av aktuella driftvärden.

•

Avsnitt 6, Menyn Diagnostik Avsnitt 7, Menyn I/O och hårdvara Avsnitt 8, Användarinställningar, favoriter och menyer på användarnivå

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

Index Min Max Unit Default ID DescriptionParameter

A B C D E F G H

VACON · 4 INLEDNING

Avsnitt 9, Beskrivningar av övervakningsvärden Avsnitt 10, Parameterbeskrivningar

Parameteranvändningen.

•

Programmering av digitala och analoga ingångar.

•

Applikationsspecifika funktioner.

•

Avsnitt 11, Felsökning

Fel och felorsaker.

•

Återställning av fel.

•

Avsnitt 12, Bilaga 1

Uppgifter om olika standardvärden i applikationerna.

•

Handboken innehåller många parametertabeller. De här instruktionerna anger hur tabellerna ska tolkas.

A. Parameternumret, det vill säga

parameterns placering i menyn. B. Parameterns namn. C. Parameterns minimivärde. D. Parameterns maximivärde. E. Parameterns enhet. Enheter visas om

den är tillgänglig.

F. Det fabriksinställda värdet. G. Parameterns id-nummer. H. En kort beskrivning av parameterns

värden och/eller funktion.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

INLEDNING VACON · 5

FUNKTIONER I FREKVENSOMRIKTAREN FRÅN VACON

Du kan välja en av de förvalda applikationerna för din process: Standard, Lokal/Fjärr,

•

Konstanthastighet, PID-reglering, Multifunktion eller Motorpotentiometer. Omriktaren

gör vissa av de nödvändiga inställningarna automatiskt, vilket underlättar

driftsättningen.

Guider för första starten och brandfunktionen.

•

Guider för varje applikation: Standard, Lokal/Fjärr, Konstanthastighet, PID-reglering,

•

Multifunktion eller Motorpotentiometer.

FUNCT-knappen för snabb växling mellan lokal styrning och fjärrstyrning.

•

Fjärrstyrplatsen kan vara I/O eller fältbuss. Du kan välja fjärrstyrningen med en

parameter.

Åtta förinställda frekvenser.

•

Funktioner för motorpotentiometer.

•

Manövrering med joystick.

•

Joggfunktion.

•

Två programmerbara ramptider, två övervakningar och tre områden med förbjudna

•

frekvenser.

Ett tvångsstopp.

•

En styrsida för drift och övervakning av de viktigaste värdena.

•

Fältbuss med datamappning.

•

En automatisk återställning.

•

Olika förvärmningslägen som förhindrar problem med kondens.

•

En högsta utfrekvens på 320 Hz.

•

Funktioner för realtidsklocka och timer (om ett extra batteri har installerats). Det går att

•

programmeras tre tidskanaler för olika funktioner i omriktaren.

En extern PID-regulator är tillgänglig. Använd den när du exempelvis vill styra en ventil

•

med omriktarens I/O.

En vilolägesfunktion som automatiskt aktiverar och inaktiveras omriktarens drift för att

•

spara energi.

En PID-regulator för två zoner med två olika ärvärdesignaler: minimum och maximum.

•

Två olika börvärden för PID-regulatorn. Du kan välja med en digital ingång.

•

En funktion för PID-börvärdeökning.

•

En framkopplingsfunktion för att förbättra systemets reaktioner på processändringar.

•

Övervakning av processvärden.

•

En multipumpkontroll.

•

En underhållsräknare.

•

Pumpstyrningsfunktioner: primingpump, jockeypump, autorensning av pumphjul,

•

övervakning av ingångstryck och frostskyddsfunktion.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

VACON · 6

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

INNEHÅLLSFÖRTECKNING VACON · 7

INNEHÅLLSFÖRTECKNING

Inledning

Dokumentinformation 3 Om handboken 3 Funktioner i frekvensomriktaren från VACON® 5

1 Snabbstartsguide 12

1.1 Manöverpanel och knappar 12

1.2 Manöverpaneler 12

1.3 Första start 13

1.4 Beskrivning av applikationerna 15

1.4.1 Standardapplikation 15

1.4.2 LOKAL/FJÄRR APPLIKATION 21

1.4.3 Konstanthastighetsapplikation 27

1.4.4 PID-reglering 33

1.4.5 Multifunktionsapplikation 39

1.4.6 Motorpotentiometerapplikation 46

2 Guider 53

2.1 Guiden för standardapplikation 53

2.2 Guiden för lokal/fjärrstyrning 54

2.3 Guiden för konstanthastighet 55

2.4 Guiden för PID-reglering 56

2.5 Multifunktionsguiden 58

2.6 Guiden för motorpotentiometerfunktionen 59

2.7 Multipumpguiden 60

2.8 Brandfunktionsguide 62

3 Användargränssnitt 64

3.1 Navigera på manöverpanelen 64

3.2 Använda den grafiska skärmen 66

3.2.1 Redigera värdena 66

3.2.2 Återställa fel 69

3.2.3 Funktionsknappen 69

3.2.4 Kopiera parametrarna 73

3.2.5 Jämföra parametrarna 74

3.2.6 Hjälptexter 76

3.2.7 Använda menyn Favoriter 77

3.3 Använda textskärmen 77

3.3.1 Redigera värdena 78

3.3.2 Återställa fel 79

3.3.3 Funktionsknappen 79

3.4 Menystruktur 83

3.4.1 Snabbinställning 84

3.4.2 Övervakning 84

3.5 VACON® Live 86

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

VACON · 8 INNEHÅLLSFÖRTECKNING

4 Menyn Driftvärde 87

4.1 Övervakningsgrupp 87

4.1.1 Multidisplay 87

4.1.2 Trendkurva 88

4.1.3 ALLMÄNNA 91

4.1.4 I/O 93

4.1.5 Temperaturingångar 93

4.1.6 Tillägg och avancerat 95

4.1.7 Övervakning av timerfunktioner 96

4.1.8 Övervakning av PID-regulator 97

4.1.9 Övervaka extern PID-regulator 98

4.1.10 Multipump-övervakning 98

4.1.11 Underhållsräknare 98

4.1.12 Övervakning av fältbussprocessdata 99

5 Parametermeny 100

5.1 Grupp 3.1: Motorinställning 100

5.2 Grupp 3.2: Inställning av start/stop 105

5.3 Grupp 3.3: Börvärden 107

5.4 Grupp 3.4: Inställningar av ramper och bromsning 113

5.5 Grupp 3.5: I/O-konfiguration 115

5.6 Grupp 3.6: Fältbuss med datamappning 127

5.7 Grupp 3.7: Förbjudna frekvenser 128

5.8 Grupp 3.8: Övervakningar 129

5.9 Grupp 3.9: Skyddsfunktioner 130

5.10 Grupp 3.10: Automatisk återställning 136

5.11 Grupp 3.11: Applikationsinställningar 137

5.12 Grupp 3.12: Timerfunktioner 138

5.13 Grupp 3.13: PID-regulator 141

5.14 Grupp 3.14: Extern PID-regulator 153

5.15 Grupp 3.15: Multipump 158

5.16 Grupp 3.16: Underhållsräknare 159

5.17 Grupp 3.17: Brandfunktion 160

5.18 Grupp 3.18: Parametrar för förvärmning av motorn 161

5.19 Grupp 3.19: Blockprogrammering 162

5.20 Grupp 3.20: Mekanisk broms 162

5.21 Grupp 3.21: Pumpstyrning 163

5.22 Grupp 3.22: Avancerat övertonsfilter 164

6 Menyn Diagnostik 165

6.1 Aktiva fel 165

6.2 Återställ fel 165

6.3 Felhistorik 165

6.4 Totalräknare 165

6.5 Trippräknare 167

6.6 Programvaruinformation 168

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

INNEHÅLLSFÖRTECKNING VACON · 9

7 I/O och hårdvara 169

7.1 Standard I/O 169

7.2 Kortplatser för extrakort 171

7.3 Realtidsklocka 172

7.4 Kraftdel inställningar 172

7.5 Panel 174

7.6 Fältbuss 174

8 Användarinställningar, favoriter och menyer på användarnivå 179

8.1 Användarinställningar 179

8.1.1 Parameterbackup 180

8.2 Favoriter 180

8.2.1 Lägga till ett objekt i Favoriter 181

8.2.2 Ta bort ett objekt från Favoriter 181

8.3 Behörighetsnivåer 182

8.3.1 Ändra behörighetskoden för användarnivåer 183

9 Beskrivningar av övervakningsvärden 185

9.1 Driftdisplay 185

9.2 ALLMÄNNA 186

9.3 I/O 187

9.4 Temperaturingångar 188

9.5 Tillägg och avancerat 189

9.6 Timerfunktioner 191

9.7 PID-regulator 191

9.8 Extern PID-regulator 192

9.9 Multipump 192

9.10 Underhållsräknare 193

9.11 Fältbussdata 193

10 Parameterbeskrivningar 198

10.1 Trendkurva 198

10.2 Motorinställning 199

10.2.1 Parametrar från motorns märkskylt 199

10.2.2 Motorstyrningsparametrar 199

10.2.3 Motorgränser 205

10.2.4 Open loop-parametrar 206

10.2.5 I/f startfunktion 210

10.2.6 Momentstabilisatorfunktion 211

10.2.7 Avancerad styrning utan återkoppling 212

10.3 Start/Stop inst 214

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

VACON · 10 INNEHÅLLSFÖRTECKNING

10.4 Börvärden 223

10.4.1 Frekvensreferens 223

10.4.2 Moment börvärde 224

10.4.3 Momentstyrning i styrning med öppen loop 228

10.4.4 Momentstyrning i avancerad styrning utan återkoppling 228

10.4.5 Förvalda frekvenser 229

10.4.6 Motorpotentiometerparametrar 233

10.4.7 Joystickparametrar 234

10.4.8 Joggingparametrar 236

10.5 Inställningar av ramper och bromsning 238

10.5.1 Ramp 1 238

10.5.2 Ramp 2 239

10.5.3 Start förmagnetisering 240

10.5.4 Likströmsbromsning 240

10.5.5 Flödesbroms 240

10.6 I/O-konfiguration 241

10.6.1 Programmering av digitala och analoga ingångar 241

10.6.2 Standardfunktioner av programmerbara ingångar 252

10.6.3 Digitala ingångar 252

10.6.4 Analoga ingångar 258

10.6.5 Digitalutgångar 263

10.6.6 Analoga utgångar 267

10.7 Fältbussdatakarta 270

10.8 Förbjudna frekvenser 272

10.9 Övervakningar 274

10.10 Skyddsfunktioner 274

10.10.1 Allmänt 274

10.10.2 Termiskt motorskydd 276

10.10.3 Skydd mot fastlåsning av motorn 280

10.10.4 Underbelastningsskydd 282

10.10.5 Snabbstopp 284

10.10.6 Temperaturingång fel 285

10.10.7 AI Lågt skydd 287

10.10.8 Användardef. fel 1 288

10.10.9 Användardef. fel 2 288

10.11 Automatisk återställning 288

10.12 Applikationsinställningar 290

10.13 Timerfunktioner 291

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

INNEHÅLLSFÖRTECKNING VACON · 11

10.14 PID-regulator 296

10.14.1 Grundinställning 296

10.14.2 Börvärden 297

10.14.3 Ärvärde 299

10.14.4 Framkoppling 299

10.14.5 Vilolägesfunktion 301

10.14.6 Ärvärdesövervakning 302

10.14.7 Kompensation för tryckfall 304

10.14.8 Mjukfyllning 305

10.14.9 Ingångstryck Övervakning 307

10.14.10 Frostskydd 309

10.15 Extern PID-regulator 310

10.16 Multipumpfunktion 311

10.16.1 Övertryck Övervakning 318

10.17 Underhållsräknare 319

10.18 Brandfunktion 320

10.19 Motorns förvärmningsfunktion 323

10.20 Blockprogrammering 324

10.21 Mekanisk broms 324

10.22 Pumpstyrning 328

10.22.1 Autorensning 328

10.22.2 Jockeypump 329

10.22.3 Primingpump 331

10.23 Avancerat övertonsfilter 332

11 Felsökning 333

11.1 Ett fel visas 333

11.1.1 Återställa med återställningsknappen 334

11.1.2 Återställa via en parameter på den grafiska skärmen 334

11.1.3 Återställa via en parameter på textskärmen 335

11.2 Felhistorik 336

11.2.1 Undersöka felhistoriken på den grafiska skärmen 336

11.2.2 Undersöka felhistoriken på textskärmen 337

11.3 Felkoder 339

11.4 Totalräknare och trippräknare 353

11.4.1 Drifttidsräknare 353

11.4.2 Trippräknare 353

11.4.3 Räknare för motorns drifttid 354

11.4.4 Räknare för spänningssatt tid 354

11.4.5 Energiräknare 355

11.4.6 Energitrippräknare 356

12 Bilaga 1 358

12.1 Standardvärdena för parametrarna i de olika applikationerna 358

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

A B C

H D

G F E

VACON · 12 SNABBSTARTSGUIDE

1 SNABBSTARTSGUIDE

1.1 MANÖVERPANEL OCH KNAPPAR

Manöverpanelen utgör gränssnittet mellan frekvensomriktaren och användaren. Med manöverpanelen kan du styra motorns hastighet och övervaka utrustningens status. Du kan också ställa in omriktarens parametrar med panelen.

Bild 1: Manöverpanelens knappar

A. Knappen BACK/RESET. Gå tillbaka i

menyn, avsluta redigeringsläget eller

återställ ett fel med knappen. B. Uppåtpilknappen. Använd knappen när

du vill bläddra uppåt på menyn eller öka

ett värde. C. Knappen FUNCT. Ändra motorns

rotationsriktning, öppna styrsidan eller

ändra placeringen av styrningen med

knappen. Mer information finns i 3

Användargränssnitt.

D. Högerpilknappen. E. Startknappen. F. Nedåtpilknappen. Använd knappen när

du vill bläddra nedåt på menyn eller

minska ett värde. G. Stoppknappen. H. Vänsterpilknappen. Flytta markören åt

vänster med knappen. I. OK. Använd den när du vill gå till en aktiv

nivå eller objekt eller godkänna ett val.

1.2 MANÖVERPANELER

Det finns två olika manöverpaneler: en grafisk och en textbaserad. Manöverpanelen består alltid av samma tangentbord och knappar.

I displayen visas:

Omriktarens och motorns status.

•

Fel i omriktaren och motorn.

•

Var du är i menystrukturen.

•

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

STOP

READY I/O

Main Menu

A B C D E

Quick Setup

( 17 )

Monitor

( 5 )

Parameters

( 12 )

M1ID:

A B

SNABBSTARTSGUIDE VACON · 13

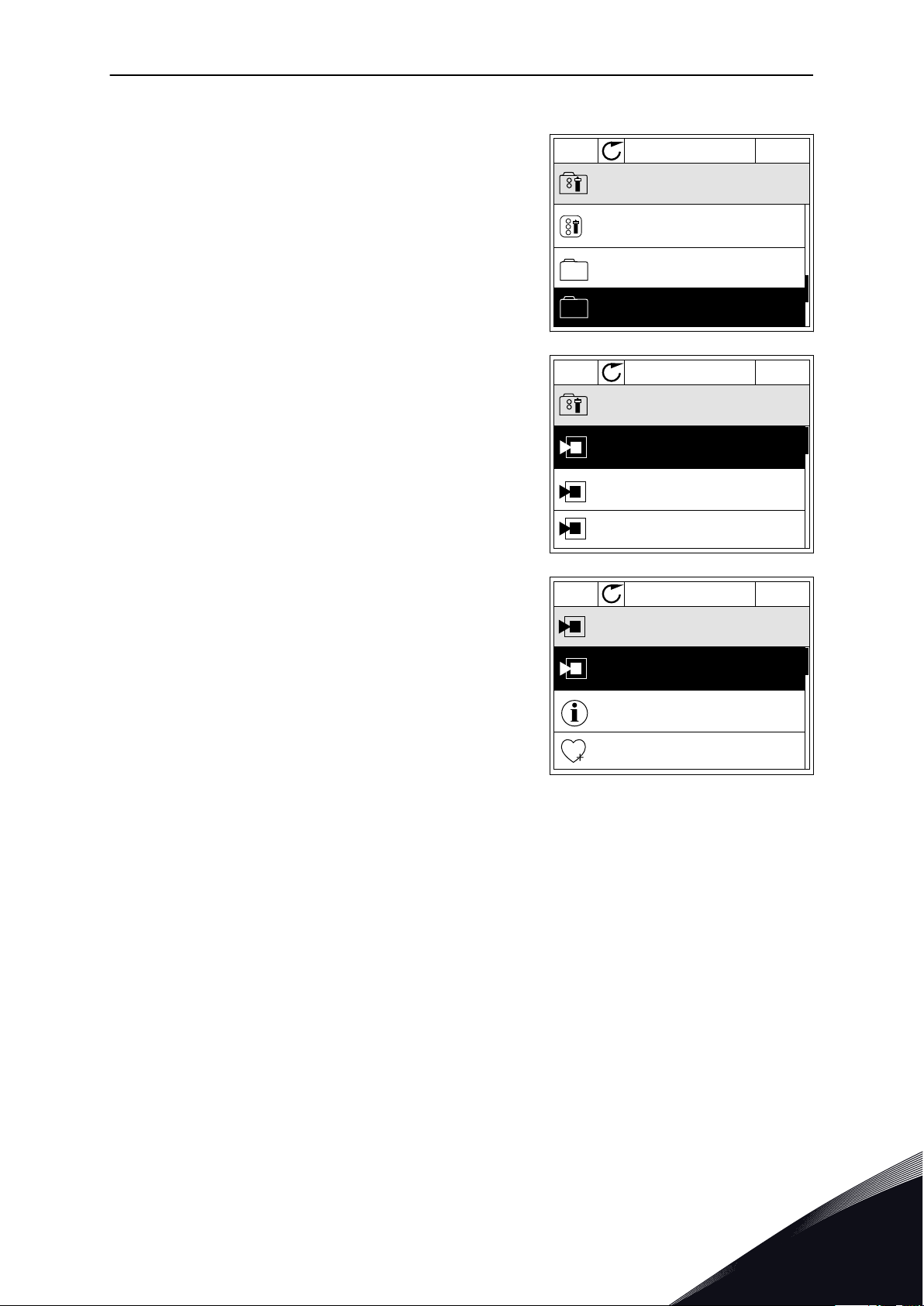

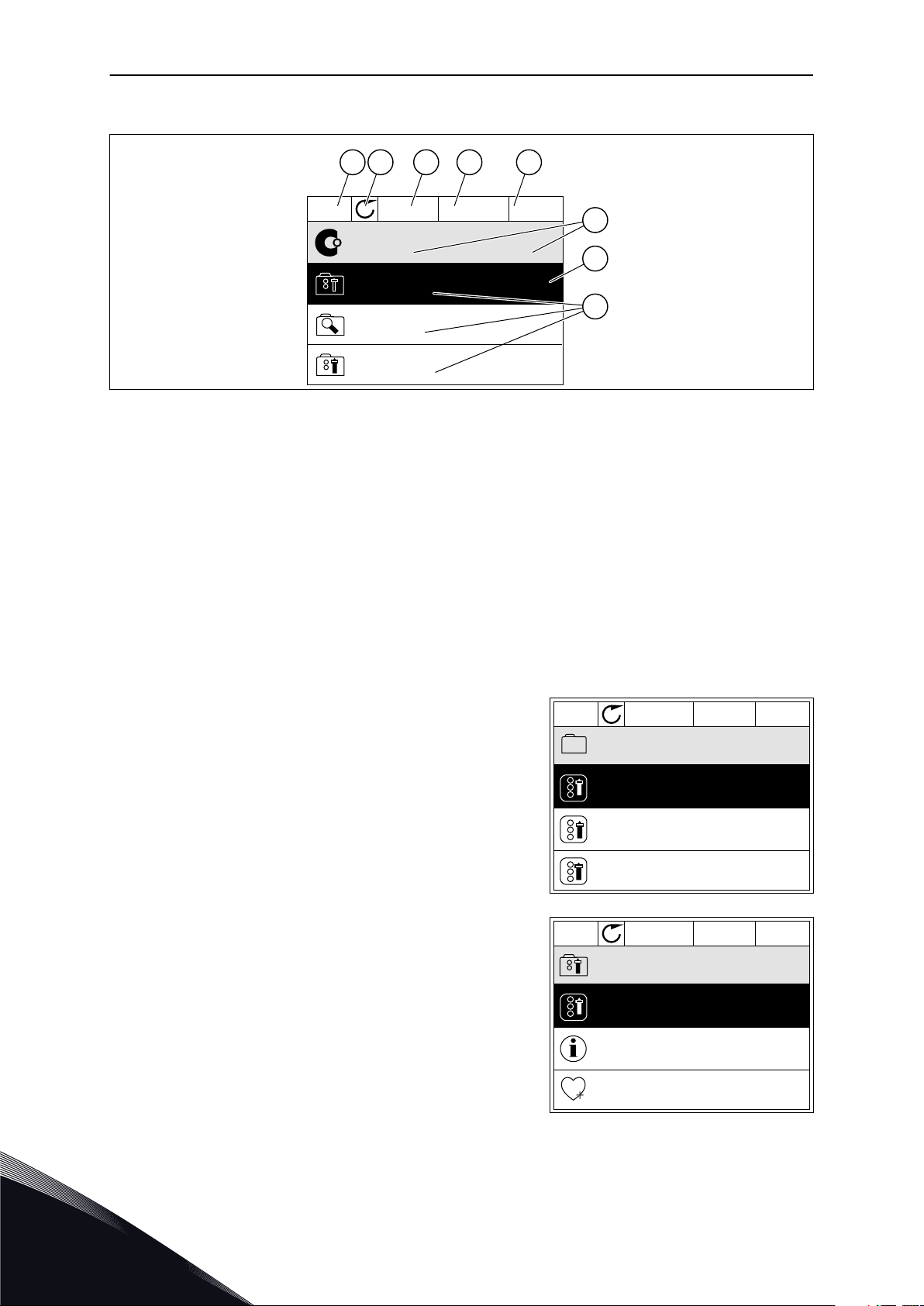

Bild 2: Den grafiska skärmen

A. Första statusfältet: STOPP/DRIFT B. Motorns rotationsriktning C. Andra statusfältet: KLAR/EJ KLAR/FEL D. Varningsfältet: VARNING/E. Styrplatsfältet: PC/IO/PANEL/FÄLTBUSS

F. Platsfältet: parameterns id-nummer och

den aktuella placeringen i menyn. G. En aktiverad grupp eller ett aktiverat

objekt H. Antalet objekt i gruppen

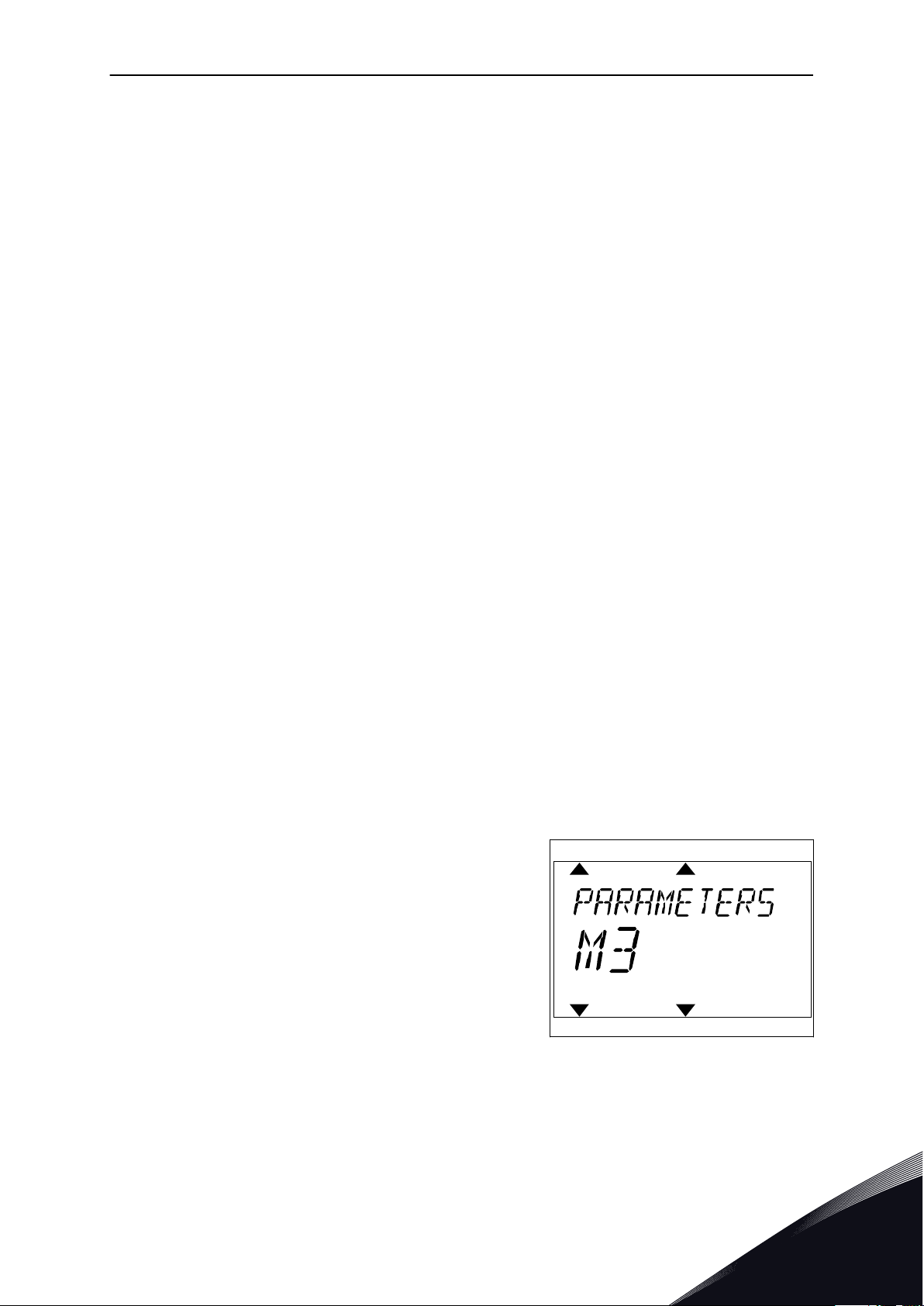

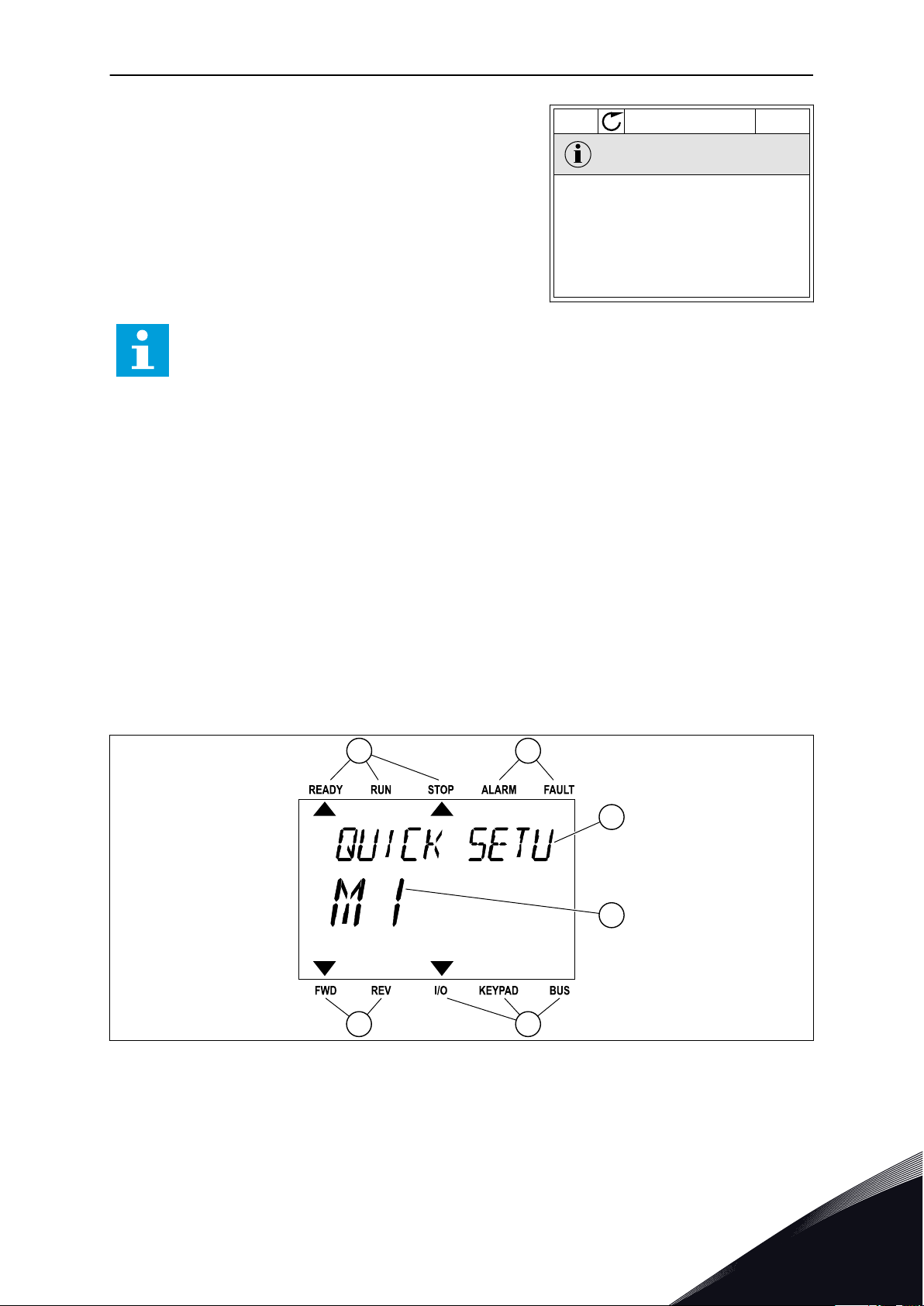

Bild 3: Textskärmen. Om texten är för lång rullas den automatiskt på skärmen.

A. Statusindikatorerna B. Indikatorerna för varning och fel C. Namnet på gruppen eller objektet på

den aktuella platsen

1.3 FÖRSTA START

I startguiden anger du de uppgifter som ska styra omriktaren.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

D. Den aktuella placeringen i menyn E. Indikatorerna för styrplatsen F. Indikatorerna för motorns

rotationsriktning

VACON · 14 SNABBSTARTSGUIDE

1 Val av språk (P6.1) Urvalet varierar för de olika språkpaketen

Sommartid* (P5.5.5)

Ryssland

3 Tid* (P5.5.2) hh:mm:ss

4 År* (P5.5.4) ÅÅÅÅ

5 Datum* (P5.5.3) DD.MM.

USA EU FRÅN

* Stegen visas om ett batteri är installerat.

Vill du köra startguiden?

Ja Nej

Om du vill ställa in parametervärdena manuellt väljer du Nej och trycker sedan på OK.

Välj en applikation (P1.2 Applikation, id 212)

Standard Lokal/fjärr

Ange ett värde för P3.1.2.2 Motortyp (ska stämma

12 Ange ett värde for P3.1.1.4 Motorns märkström Område: Varierar

13 Ange ett värde för P3.1.1.5 Motorns cos phi Område: 0.30-1.00

med märkskylten)

Ange ett värde för P3.1.1.1 Motorns märkspänning (enligt märkskylten)

Ange ett värde för P3.1.1.2 Motorns märkfrekvens (enligt märkskylten)

Ange ett värde för P3.1.1.3 Motorns märkvarvtal (enligt märkskylten)

Konstanthastighet PID-reglering Multifunktion Motorpotentiometer

PM-motor Asynkronmotor Reluktansmotor

Område: Varierar

Område: 8,00–320,00 Hz

Område: 24...19200

Om du har ställt in Motortyp på Asynkronmotor visas nästa steg. Om du valde PM-motor ställs värdet för parametern P3.1.1.5 Motor Cos Phi in på 1,00 och guiden fortsätter direkt till steg

14.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

SNABBSTARTSGUIDE VACON · 15

14 Ange ett värde för P3.3.1.1 Min frekvensreferens Område: 0,00–P3.3.1.2 Hz

15 Ange ett värde för P3.3.1.2 Max frekvensreferens Område: P3.3.1.1–320,00 Hz

16 Ange ett värde för P3.4.1.2 Accelerationstid 1 Område: 0,1–300,0 s

17 Ange ett värde för P3.4.1.3 Retardationstid 1 Område: 0,1–300,0 s

Vill du köra applikationsguiden?

Ja Nej

Välj Ja och tryck på OK om du vill fortsätta till applikationsguiden. Beskrivningar av de olika applikationsguiderna finns i avsnitt 2 Guider.

När du har gjort alla val är startguiden klar. Du kan öppna startguiden igen på två sätt. Gå till parameter P6.5.1 Återst fabr.inst eller parameter B1.1.2 Startguide. Ställ sedan in värdet på Aktivera.

1.4 BESKRIVNING AV APPLIKATIONERNA

Välj en applikation för omriktaren med hjälp av parametern P1.2 (Applikation). När parametern P1.2 ändras får en grupp av parametrar sina förinställda värden.

1.4.1 STANDARDAPPLIKATION

Du kan använda standardapplikationen till varvtalsstyrning i sammanhang där inga specialfunktioner krävs, exempelvis till pumpar, fläktar och transportband.

Omriktaren kan styras från manöverpanelen, fältbussen eller I/O-terminalen. När du styr omriktaren från I/O-styrplatsen ansluts frekvensreferenssignalen antingen till

AI1 (0–10 V) eller AI2 (4–20 mA). Anslutningen beror på typen av signal. Det finns även tre förvalda frekvensreferenser tillgängliga. Du kan aktivera de förvalda referenserna med DI4 och DI5. Omriktarens start/stopp-signaler ansluts till DI1 (start framåt) och DI2 (start bakåt).

Det går att fritt konfigurera alla omriktarens utgångar i alla applikationer. Det finns en analogutgång (utfrekvens) och tre reläutgångar (drift, fel, klar) på standard-I/O-kortet.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

DI4

DI5

**)

Modbus RTU, N2, BACnet

8 9

15 16

21 22 23

A B

24 25 26

32 33

28 29

FEL

DRIFT

analog utgång 1 -

24 V ingång för

hjälpspänning

24 V hjälpspänning

I/O-jord

digital ingång 1 digital ingång 2

digital ingång 3

digital ingång 4

digital ingång 5 digital ingång 6

RO1/1 NC RO1/2 CM RO1/3 NO

gemensam för DI1–DI6

RS485 RS485

RO2/1 NC RO2/2 CM RO2/3 NO

RO3/2 CM RO3/3 NO

Standard I/O-kort

Anslutning Signal Beskrivning

+10V

ref

AI1+

AI1-

AI2+

AI2-

24 V

Referensutgång

Analog ingång 1 +

Analog ingång 1 -

Analog ingång 2 +

Analog ingång 2 -

24 V hjälpspänning

analog utgång 1 +

Utgångsfrekvens

0–20 mA

DRIFT

FEL

KLAR

Seriell buss, negativ Seriell buss, positiv

Reläutgång 1

Reläutgång 2

Reläutgång 3

AO1-

AO1+

+24 V

DI4

DI5 DI6

DI1 DI2

DI3

24 V

GND

Felåterställning

Frekvensreferens

(standard 0–10 V)

Frekvensreferens

(standard 4–20 mA)

Start framåt

Start bakåt

Externt fel

frekv.börv.

Öppen Öppen

Öppen

Sluten Öppen Sluten Sluten

Sluten

Analog ingång 1

Förvald frekvens 1 Förvald frekvens 2 Förvald frekvens 3

Referenspo-

tentiometer

1–10 kΩ

TI1+ TI1-

Termistoringång

VACON · 16 SNABBSTARTSGUIDE

Bild 4: Standardstyranslutningar i standardapplikationen

* = Endast tillgänglig i VACON® 100 X.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

SNABBSTARTSGUIDE VACON · 17

** = Information om DIP-omkopplarnas konfiguration i VACON® 100 X finns i installationshandboken för VACON® 100 X.

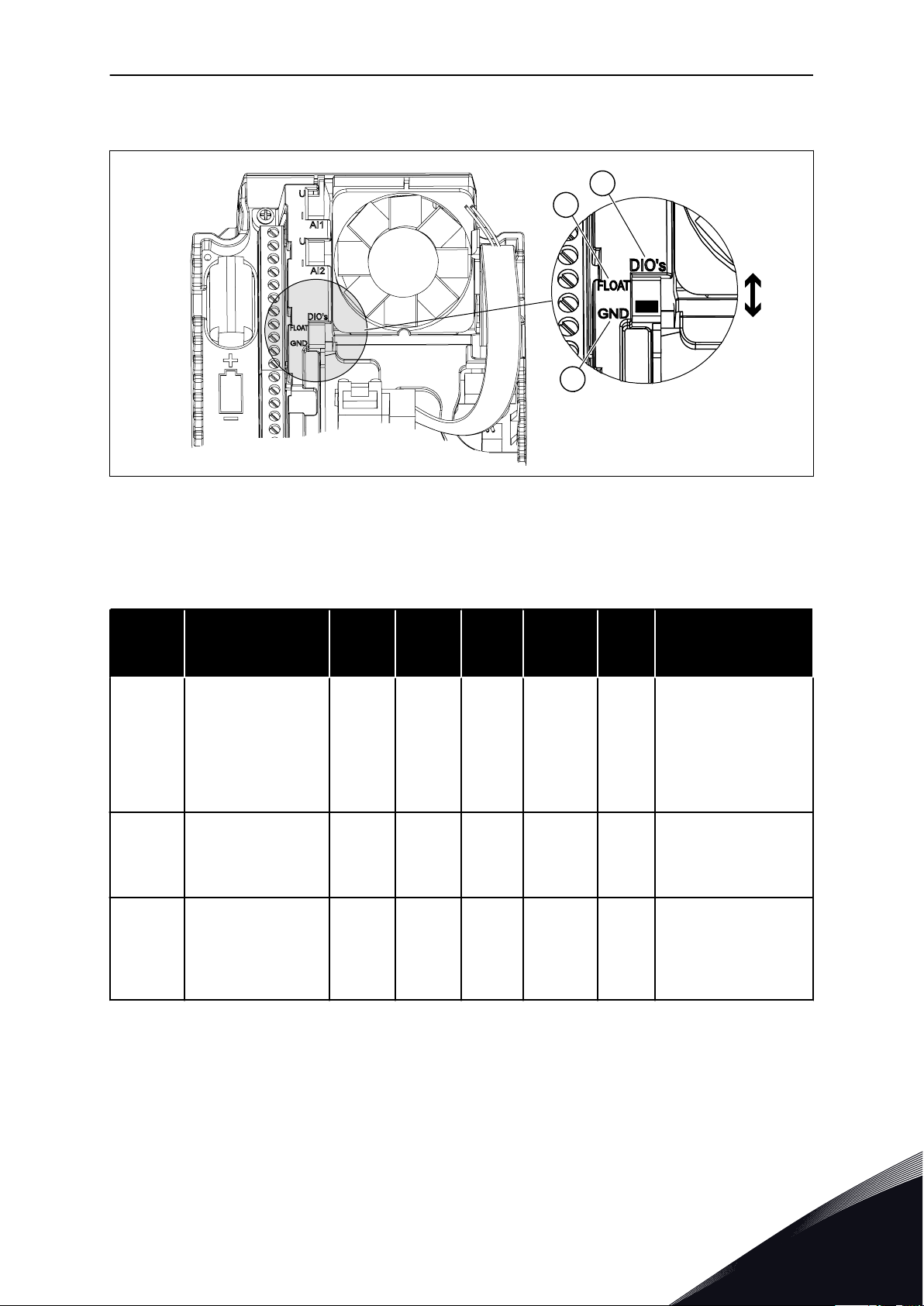

Bild 5: DIP-omkopplare

A. DIP-omkopplare för digitalingång

C. Ansluten till GND (förvalt)

B. Flytande

Tabell 2: M1.1 Guider

Standard

Index Parameter Min Max Enhet

1.1.1 Startguide 0 1 0 1170

1.1.3 Multipumpguide 0 1 0 1671

1.1.4 Brandfunktionsguide 0 1 0 1672

värde (förvalt)

Id Beskrivning

0 = Aktivera ej 1 = Aktivera

Alternativet Aktivera öppnar startguiden (se avsnitt 1.3 Första start.

Alternativet Aktivera öppnar Multipumpguiden (se avsnitt 2.7 Mul- tipumpguiden.

Alternativet Aktivera öppnar brandfunktionsguiden (se avsnitt

2.8 Brandfunktionsguide.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

VACON · 18 SNABBSTARTSGUIDE

Tabell 3: M1 Snabbinställning

Index Parameter Min Max Unit Förvalt id Beskrivning

0 = Standard 1 = Lokal/fjärr

1.2 Applikation 0 5 0 212

2 = Konstanthastighet 3 = PID-regulator 4 = Multifunktion 5 = Motorpotentiometer

1.3

1.4

1.5 Accelerationstid 1 0.1 300.0 s 5.0 103

1.6 Retardationstid 1 0.1 300.0 s 5.0 104

1.7 Motorns effektgräns IH × 0,1 I

1.8 Motortyp 0 2 0 650

1.9

Min frekvensrefe-

rens

Max frekvensrefe-

rens

Motorns märkspän-

ning

0.00 P1.4 Hz 0.0 101

P1.3 320.0 Hz

Varierar Varierar V Varierar 110

A Varierar 107

50.0 /

60.0

102

0 = Asynkronmotor 1 = Permanentmagnetmotor 2 = Reluktansmotor

Detta värde – Un – anges på motorns märkskylt.

OBS!

Ta reda på om motoranslutningen är Delta eller Star.

1.10

1.11 Motorns märkvarvtal 24 19200 rpm Varierar 112

1.12 Motorns märkström IH × 0,1 IH × 2 A Varierar 113

1.13

Motorns märkfrek-

vens

Motorns cos fi

(Effektfaktor)

8.0 320.0 Hz 50 / 60 111

0.30 1.00 Varierar 120

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

Detta värde – fn – anges på motorns märkskylt.

Detta värde – nn – anges på motorns märkskylt.

Detta värde – In – anges på motorns märkskylt.

Detta värde anges på motorns märkskylt.

SNABBSTARTSGUIDE VACON · 19

Tabell 3: M1 Snabbinställning

Index Parameter Min Max Unit Förvalt id Beskrivning

1.14 Energioptimering 0 1 0 666

1.15 Identifiering 0 2 0 631

1.16 Startfunktion 0 1 0 505

1.17 Stoppfunktion 0 1 0 506

1.18 Autom återställn 0 1 0 731

1.19

Respons på externt

fel

0 3 2 701

0 = Förhindrad 1 = Tillåten

0 = Ingen åtgärd 1 = Vid stillestånd 2 = Med rotation

0 = Ramp 1=Flygande start

0 = Utrullning 1 = Ramp

0 = Förhindrad 1 = Tillåten

0 = Ingen åtgärd 1 = Larm 2 = Fel (stopp enligt stoppläge) 3 = Fel (stopp genom utrullning)

1.20

1.21 Fjärrstyrplats 0 1 0 172

Respons på AI Låg

signal

0 5 0 700

0 = Ingen åtgärd 1 = Larm 2 = Larm + förvald felfrekvens (P3.9.1.13) 3 = Larm + föregående frekvens 4 = Fel (stopp enligt stoppläge) 5 = Fel (stopp genom utrullning)

0 = I/O-styrning 1 = Fältbusstyrning

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

VACON · 20 SNABBSTARTSGUIDE

Tabell 3: M1 Snabbinställning

Index Parameter Min Max Unit Förvalt id Beskrivning

0 = Förvald frekvens 0 1 = Manöverpanelsreferens 2 = Fältbuss 3 = AI1 4 = AI2 5 = AI1+AI2 6 = PID referens 7 = Motorpotentiometer 8 = Joystickreferens 9 = Joggingreferens 10 = Block ut.1 11 = Block ut.2 12 = Block ut.3 13 = Block ut.4 14 = Block ut.5 15 = Block ut.6 16 = Block ut.7 17 = Block ut.8 18 = Block ut.9 19 = Block ut.10

1.22

I/O-styrplats A, val av

börvärde

0 9 5 117

1.23

1.24

1.25 AI1 Signal omr 0 1 0 379

1.26 AI2 signalområde 0 1 1 390

1.27 RO1 Funktion 0 61 2 11001 Se P3.5.3.2.1

1.28 RO2 funktion 0 56 3 11004 Se P3.5.3.2.1

1.29 RO3 funktion 0 56 1 11007 Se P3.5.3.2.1

1.30 AO1 funktion 0 31 2 10050 Se P3.5.4.1.1

Panelstyrning, val av

börvärde

Fältbusstyrning, val

av börvärde

0 9 1 121

0 9 2 122

Se P1.22.

0= 0–10 V/0–20 mA 1= 2–10 V/4–20 mA

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

SNABBSTARTSGUIDE VACON · 21

Tabell 4: M1.31 Standard

Index Parameter Min Max Enhet Standard Id Beskrivning

1.31.1 Förvald frekvens 1 P1.3 P1.4 Hz 10.0 105

1.31.2 Förvald frekvens 2 P1.3 P1.4 Hz 15.0 106

1.31.3 Förvald frekvens 3 P1.3 P1.4 Hz 20.0 126

1.4.2 LOKAL/FJÄRR APPLIKATION

Använd applikationen för lokal styrning/fjärrstyrning när du exempelvis måste välja mellan två olika styrplatser.

Växla mellan den lokala styrplatsen och fjärrstyrplatsen med hjälp av DI6. När Fjärrstyrplats är aktiverat kan du ge start/stoppkommandon från fältbussen eller I/O-styrplatsen (DI1 och DI2). När Lokal styrning är aktiverat kan du ge start/stoppkommandon från manöverpanelen.

För varje styrplats kan du välja frekvensreferens från manöverpanelen, fältbussen eller I/O (AI1 eller AI2).

Det går att fritt konfigurera alla omriktarens utgångar i alla applikationer. Det finns en analogutgång (utfrekvens) och tre reläutgångar (drift, fel, klar) på standard-I/O-kortet.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

8 9

15 16

21 22 23

A B

24 25 26

32 33

Modbus RTU, N2, BACnet

28 29

**)

FEL

DRIFT

analog utgång 1 -

24 V ingång för

hjälpspänning

24 V hjälpspänning

I/O-jord

digital ingång 1 digital ingång 2

digital ingång 3

digital ingång 4

digital ingång 5 digital ingång 6

RO1/1 NC RO1/2 CM RO1/3 NO

gemensam för DI1–DI6

RS485 RS485

RO2/1 NC RO2/2 CM RO2/3 NO

RO3/2 CM RO3/3 NO

Standard I/O-kort

Anslutning Signal Beskrivning

+10Vref

AI1+

AI1-

AI2+

AI2-

24 V ut

Referensutgång

Analog ingång 1 +

Analog ingång 1 -

Analog ingång 2 +

Analog ingång 2 -

24 V hjälpspänning

analog utgång 1 +

Utgångsfrekvens

0–20 mA

DRIFT

FEL

KLAR

Seriell buss, negativ Seriell buss, positiv

Reläutgång 1

Reläutgång 2

Reläutgång 3

AO1+

+24 V in

DI4

DI5 DI6

DI1 DI2

DI3

24 V ut

GND

Referenspo-

tentiometer

1–10 kΩ

AO1-/GND

Referens, fjärr

(4–20 mA)

LOKAL: Frekvensreferens (standard: 0–10 V)

FJÄRR: Frekvensreferens (standard: 4–20 mA)

FJÄRR: Start framåt

FJÄRR: Start bakåt Externt fel

LOKAL: Start framåt LOKAL: Start bakåt

Val av lokal/fjärr

Fjärrstyrplats, jord

Fjärrstyrning

(+24 V)

TI1+ TI1-

Termistoringång

VACON · 22 SNABBSTARTSGUIDE

Bild 6: Standardstyranslutningarna för lokal/fjärrapplikation

* = Endast tillgänglig i VACON® 100 X.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

SNABBSTARTSGUIDE VACON · 23

** = Information om DIP-omkopplarnas konfiguration i VACON® 100 X finns i installationshandboken för VACON® 100 X.

Bild 7: DIP-omkopplare

A. DIP-omkopplare för digitalingång

C. Ansluten till GND (förvalt)

B. Flytande

Tabell 5: M1.1 Guider

Standard

Index Parameter Min Max Enhet

1.1.1 Startguide 0 1 0 1170

1.1.3 Multipumpguide 0 1 0 1671

1.1.4 Brandfunktionsguide 0 1 0 1672

värde (förvalt)

Id Beskrivning

0 = Aktivera ej 1 = Aktivera

Alternativet Aktivera öppnar startguiden (se avsnitt 1.3 Första start.

Alternativet Aktivera öppnar Multipumpguiden (se avsnitt 2.7 Mul- tipumpguiden).

Alternativet Aktivera öppnar brandfunktionsguiden (se avsnitt

2.8 Brandfunktionsguide.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

VACON · 24 SNABBSTARTSGUIDE

Tabell 6: M1 Snabbinställning

Index Parameter Min Max Unit Förvalt id Beskrivning

0 = Standard 1 = Lokal/fjärr

1.2 Applikation 0 5 1 212

2 = Konstanthastighet 3 = PID-regulator 4 = Multifunktion 5 = Motorpotentiometer

1.3

1.4

1.5 Accelerationstid 1 0.1 300.0 s 5.0 103

1.6 Retardationstid 1 0.1 300.0 s 5.0 104

1.7 Motorns effektgräns IH × 0,1 I

1.8 Motortyp 0 2 0 650

1.9

Min frekvensrefe-

rens

Max frekvensrefe-

rens

Motorns märkspän-

ning

0.00 P1.4 Hz 0.0 101

P1.3 320.0 Hz

Varierar Varierar V Varierar 110

A Varierar 107

50.0 /

60.0

102

0 = Asynkronmotor 1 = Permanentmagnetmotor 2 = Reluktansmotor

Detta värde – Un – anges på motorns märkskylt.

OBS!

Ta reda på om motoranslutningen är Delta eller Star.

1.10

1.11 Motorns märkvarvtal 24 19200 rpm Varierar 112

1.12 Motorns märkström IH × 0,1 IH × 2 A Varierar 113

1.13

Motorns märkfrek-

vens

Motorns cos fi

(Effektfaktor)

8.0 320.0 Hz 50 / 60 111

0.30 1.00 Varierar 120

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

Detta värde – fn – anges på motorns märkskylt.

Detta värde – nn – anges på motorns märkskylt.

Detta värde – In – anges på motorns märkskylt.

Detta värde anges på motorns märkskylt.

SNABBSTARTSGUIDE VACON · 25

Tabell 6: M1 Snabbinställning

Index Parameter Min Max Unit Förvalt id Beskrivning

1.14 Energioptimering 0 1 0 666

1.15 Identifiering 0 2 0 631

1.16 Startfunktion 0 1 0 505

1.17 Stoppfunktion 0 1 0 506

1.18 Autom återställn 0 1 0 731

1.19

Respons på externt

fel

0 3 2 701

0 = Förhindrad 1 = Tillåten

0 = Ingen åtgärd 1 = Vid stillestånd 2 = Med rotation

0 = Ramp 1=Flygande start

0 = Utrullning 1 = Ramp

0 = Förhindrad 1 = Tillåten

0 = Ingen åtgärd 1 = Larm 2 = Fel (stopp enligt stoppläge) 3 = Fel (stopp genom utrullning)

1.20

1.21 Fjärrstyrplats 0 1 0 172

Respons på AI Låg

signal

0 5 0 700

0 = Ingen åtgärd 1 = Larm 2 = Larm + förvald felfrekvens (P3.9.1.13) 3 = Larm + föregående frekvens 4 = Fel (stopp enligt stoppläge) 5 = Fel (stopp genom utrullning)

0 = I/O-styrning 1 = Fältbusstyrning

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

VACON · 26 SNABBSTARTSGUIDE

Tabell 6: M1 Snabbinställning

Index Parameter Min Max Unit Förvalt id Beskrivning

1.22

I/O-styrplats A, val av

börvärde

0 9 3 117

1.23

1.24

1.25 AI1 Signal omr 0 1 0 379

1.26 AI2 signalområde 0 1 1 390

1.27 RO1 Funktion 0 61 2 11001 Se P3.5.3.2.1

1.28 RO2 funktion 0 56 3 11004 Se P3.5.3.2.1

1.29 RO3 funktion 0 56 1 11007 Se P3.5.3.2.1

1.30 AO1 funktion 0 31 2 10050 Se P3.5.4.1.1

Panelstyrning, val av

börvärde

Fältbusstyrning, val

av börvärde

0 9 1 121

0 9 2 122

Se P1.22.

0= 0–10 V/0–20 mA 1= 2–10 V/4–20 mA

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

SNABBSTARTSGUIDE VACON · 27

Tabell 7: M1.32 Lokal/fjärr

Standard

Index Parameter Min Max Enhet

värde (förvalt)

Id Beskrivning

1.32.1

1.32.2 Styrplats I/O B

1.32.3 Börv. referens I/O B

1.32.4 Styrsignal 1 B

1.32.5 Styrsignal 2 B

1.32.6 Styrplats panel

1.32.7 Styrplats fältbuss

I/O-styrplats B, val

av börvärde

1 20 4 131

DigIN

Kort-

platsA.6

DigIN

Kort-

platsA.6

DigIN

Kort-

platsA.4

DigIN

Kort-

platsA.5

DigIN

Kort-

platsA.1

DigIN

Kort-

plats0.1

425

343

423

424

410

411

Se P1.22

STÄNGD = Tvinga styrplatsen till I/O B

STÄNGD = Använd frekvensreferens bestäms av I/O plint ref B-parametern (P1.32.1)

DigIN

1.32.8 Externt fel (slutande)

1.32.9

Felåterställn (slu-

tande)

Kort-

platsA.3

DigIN

Kort-

plats0.1

405

414

ÖPPEN = OK STÄNGD = Externt fel

Återställer alla aktiva fel vid STÄNGD

1.4.3 KONSTANTHASTIGHETSAPPLIKATION

Använd kontstanthastighetsapplikationen till processer där det behövs mer än en fast frekvensreferens (t.ex. provbänkar).

Det går att använda en plus sju frekvensreferenser: en grundläggande referens (AI1 eller AI2) och sju förvalda referenser.

Välj förvalda frekvensreferenser med digitalsignalerna DI4, DI5 och DI6. Om ingen av ingångarna är aktiv tas frekvensreferensen från den analoga ingången (AI1 eller AI2). Ge start/stoppkommandon från I/O (DI1 och DI2).

Det går att fritt konfigurera alla omriktarens utgångar i alla applikationer. Det finns en analogutgång (utfrekvens) och tre reläutgångar (drift, fel, klar) på standard-I/O-kortet.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

DI4 DI5

DI6

0 0 0

0 0

0 0 1

8 9

15 16

21 22 23

A B

24 25 26

32 33

Modbus RTU, N2, BACnet

28 29

**)

FEL

DRIFT

analog utgång 1 -

24 V

hjälpingångsspänning

24 V hjälpspänning

I/O-jord

digital ingång 1 digital ingång 2

digital ingång 3

digital ingång 4

digital ingång 5 digital ingång 6

RO1/1 NC RO1/2 CM RO1/3 NO

gemensam för DI1–DI6

RS485 RS485

RO2/1 NC RO2/2 CM RO2/3 NO

RO3/2 CM RO3/3 NO

Standard I/O-kort

Anslutning Signal Beskrivning

+10Vref

AI1+

AI1-

AI2+

AI2-

24 V ut

Referensutgång

Analog ingång 1 +

Analog ingång 1 -

Analog ingång 2 +

Analog ingång 2 -

24 V hjälpspänning

analog utgång 1 +

Utgångsfrekvens

0–20 mA

DRIFT

FEL

KLAR

Seriell buss, negativ Seriell buss, positiv

Reläutgång 1

Reläutgång 2

Reläutgång 3

AO1+

+24 V in

DI4

DI5 DI6

DI1 DI2

DI3

24 V ut

GND

Frekvensreferens

(standard 0–10 V)

Frekvensreferens

(standard 4–20 mA)

Start framåt

Start bakåt

Externt fel

Referenspo-

tentiometer

1–10 kΩ

AO1-

Analog ingång Förvald frekvens 1 Förvald frekvens 2 Förvald frekvens 3 Förvald frekvens 4 Förvald frekvens 5 Förvald frekvens 6 Förvald frekvens 7

Frekv.ref.

TI1+ TI1-

Termistoringång

VACON · 28 SNABBSTARTSGUIDE

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

Bild 8: Standardstyranslutningar i konstanthastighetsapplikationen

* = Endast tillgänglig i VACON® 100 X.

SNABBSTARTSGUIDE VACON · 29

** = Information om DIP-omkopplarnas konfiguration i VACON® 100 X finns i installationshandboken för VACON® 100 X.

Bild 9: DIP-omkopplare

A. DIP-omkopplare för digitalingång

C. Ansluten till GND (förvalt)

B. Flytande

Tabell 8: M1.1 Guider

Standard

Index Parameter Min Max Enhet

1.1.1 Startguide 0 1 0 1170

1.1.3 Multipumpguide 0 1 0 1671

1.1.4 Brandfunktionsguide 0 1 0 1672

värde (förvalt)

Id Beskrivning

0 = Aktivera ej 1 = Aktivera

Alternativet Aktivera öppnar startguiden (se avsnitt 1.3 Första start.

Alternativet Aktivera öppnar Multipumpguiden (se avsnitt 2.7 Mul- tipumpguiden).

Alternativet Aktivera öppnar brandfunktionsguiden (se avsnitt

2.8 Brandfunktionsguide.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

VACON · 30 SNABBSTARTSGUIDE

Tabell 9: M1 Snabbinställning

Index Parameter Min Max Unit Förvalt id Beskrivning

0 = Standard 1 = Lokal/fjärr

1.2 Applikation 0 5 2 212

2 = Konstanthastighet 3 = PID-regulator 4 = Multifunktion 5 = Motorpotentiometer

1.3

1.4

1.5 Accelerationstid 1 0.1 300.0 s 5.0 103

1.6 Retardationstid 1 0.1 300.0 s 5.0 104

1.7 Motorns effektgräns IH × 0,1 I

1.8 Motortyp 0 2 0 650

1.9

Min frekvensrefe-

rens

Max frekvensrefe-

rens

Motorns märkspän-

ning

0.00 P1.4 Hz 0.0 101

P1.3 320.0 Hz

Varierar Varierar V Varierar 110

A Varierar 107

50.0 /

60.0

102

0 = Asynkronmotor 1 = Permanentmagnetmotor 2 = Reluktansmotor

Detta värde – Un – anges på motorns märkskylt.

OBS!

Ta reda på om motoranslutningen är Delta eller Star.

1.10

1.11 Motorns märkvarvtal 24 19200 rpm Varierar 112

1.12 Motorns märkström IH × 0,1 IH × 2 A Varierar 113

1.13

Motorns märkfrek-

vens

Motorns cos fi

(Effektfaktor)

8.0 320.0 Hz 50 / 60 111

0.30 1.00 Varierar 120

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

Detta värde – fn – anges på motorns märkskylt.

Detta värde – nn – anges på motorns märkskylt.

Detta värde – In – anges på motorns märkskylt.

Detta värde anges på motorns märkskylt.

SNABBSTARTSGUIDE VACON · 31

Tabell 9: M1 Snabbinställning

Index Parameter Min Max Unit Förvalt id Beskrivning

1.14 Energioptimering 0 1 0 666

1.15 Identifiering 0 2 0 631

1.16 Startfunktion 0 1 0 505

1.17 Stoppfunktion 0 1 0 506

1.18 Autom återställn 0 1 0 731

1.19

Respons på externt

fel

0 3 2 701

0 = Förhindrad 1 = Tillåten

0 = Ingen åtgärd 1 = Vid stillestånd 2 = Med rotation

0 = Ramp 1=Flygande start

0 = Utrullning 1 = Ramp

0 = Förhindrad 1 = Tillåten

0 = Ingen åtgärd 1 = Larm 2 = Fel (stopp enligt stoppläge) 3 = Fel (stopp genom utrullning)

1.20

1.21 Fjärrstyrplats 0 1 0 172

Respons på AI Låg

signal

0 5 0 700

0 = Ingen åtgärd 1 = Larm 2 = Larm + förvald felfrekvens (P3.9.1.13) 3 = Larm + föregående frekvens 4 = Fel (stopp enligt stoppläge) 5 = Fel (stopp genom utrullning)

0 = I/O-styrning 1 = Fältbusstyrning

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

VACON · 32 SNABBSTARTSGUIDE

Tabell 9: M1 Snabbinställning

Index Parameter Min Max Unit Förvalt id Beskrivning

1.22

I/O-styrplats A, val av

börvärde

0 9 5 117

1.23

1.24

1.25 AI1 Signal omr 0 1 0 379

1.26 AI2 signalområde 0 1 1 390

1.27 RO1 Funktion 0 61 2 11001 Se P3.5.3.2.1

1.28 RO2 funktion 0 56 3 11004 Se P3.5.3.2.1

1.29 RO3 funktion 0 56 1 11007 Se P3.5.3.2.1

1.30 AO1 funktion 0 31 2 10050 Se P3.5.4.1.1

Panelstyrning, val av

börvärde

Fältbusstyrning, val

av börvärde

0 9 1 121

0 9 2 122

Se P1.22.

0= 0–10 V/0–20 mA 1= 2–10 V/4–20 mA

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

SNABBSTARTSGUIDE VACON · 33

Tabell 10: M1.33 Konstanthastighet

Standard

Index Parameter Min Max Enhet

1.33.1 Förvald frekvens 1 P1.3 P1.4 Hz 10.0 105

1.33.2 Förvald frekvens 2 P1.3 P1.4 Hz 15.0 106

1.33.3 Förvald frekvens 3 P1.3 P1.4 Hz 20.0 126

1.33.4 Förvald frekvens 4 P1.3 P1.4 Hz 25.0 127

1.33.5 Förvald frekvens 5 P1.3 P1.4 Hz 30.0 128

1.33.6 Förvald frekvens 6 P1.3 P1.4 Hz 40.0 129

1.33.7 Förvald frekvens 7 P1.3 P1.4 Hz 50.0 130

1.33.8 Förvald frekvensmod 0 1 0 128

värde (förvalt)

Id Beskrivning

0 = Binärkodad 1 = Antal ingångar Förvald frekvens väljs beroende på antalet aktiva digitala ingångar för konstanta varvtal.

DigIN

1.33.9 Externt fel (slutande)

1.33.10

Felåterställn (slu-

tande)

Kort-

platsA.3

DigIN

Kort-

plats0.1

405

414

STÄNGD = OK ÖPPEN = Externt fel

Återställer alla aktiva fel vid STÄNGD

1.4.4 PID-REGLERING

Använd PID-regulator med processer där du styr processvariabeln (t.ex. trycket) via reglering av motorns varvtal.

I en sådan applikation konfigureras omriktarens interna PID-regulator med ett börvärde och ett ärvärde.

Det går att använda två styrplatser. Välj fjärrstyrplatsen A eller B med DI6. När styrplats A är aktiv ges start/stoppkommandon från DI1 och frekvensreferensen hämtas från PIDregulatorn. När styrplats B är aktiv ges start/stopp-kommandon från DI4 och frekvensreferensen hämtas direkt från AI1.

Det går att fritt konfigurera alla omriktarens utgångar i alla applikationer. Det finns en analogutgång (utfrekvens) och tre reläutgångar (drift, fel, klar) på standard-I/O-kortet.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

8 9

15 16

21 22 23

A B

24 25 26

32 33

Modbus RTU,

N2, BACnet

28 29

**)

FEL

DRIFT

analog utgång 1 -

24 V ingång för

hjälpspänning

24 V hjälpspänning

I/O-jord

digital ingång 1 digital ingång 2

digital ingång 3

digital ingång 4

digital ingång 5 digital ingång 6

RO1/1 NC RO1/2 CM RO1/3 NO

gemensam för DI1–DI6

RS485 RS485

RO2/1 NC RO2/2 CM RO2/3 NO

RO3/2 CM RO3/3 NO

Standard I/O-kort

Anslutning Signal Beskrivning

+10Vref

AI1+

AI1-

AI2+

AI2-

24 V ut

Referensutgång

Analog ingång 1 +

Analog ingång 1 -

Analog ingång 2 +

Analog ingång 2 -

24 V hjälpspänning

analog utgång 1 +

Utgångsfrekvens

0–20 mA

DRIFT

FEL

KLAR

Seriell buss, negativ Seriell buss, positiv

Reläutgång 1

Reläutgång 2

Reläutgång 3

AO1+

+24 V in

DI4

DI5 DI6

DI1 DI2

DI3

24 V ut

GND

Felåterställning

Externt fel

Referenspo-

tentiometer

1–10 kΩ

AO1-/GND

Förvald frekvens 1

I =

(0)4...20mA

2-tråds givare

Ärvärde

Plats A: PID-börvärde (referens)

Plats B: Frekvensreferens (standard: 0–10 V)

PID-ärvärde (driftvärde) (standard: 4–20 mA)

Plats A: Start framåt (PID-regulator)

Plats B: Start framåt (frekvensreferens P3.3.1.6)

Val av styrplats A/B

Termistoringång

TI1+ TI1-

VACON · 34 SNABBSTARTSGUIDE

Bild 10: Standardstyranslutningar i PID-regulatorn

* = Endast tillgänglig i VACON® 100 X.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

SNABBSTARTSGUIDE VACON · 35

** = Information om DIP-omkopplarnas konfiguration i VACON® 100 X finns i installationshandboken för VACON® 100 X.

Bild 11: DIP-omkopplare

A. DIP-omkopplare för digitalingång

C. Ansluten till GND (förvalt)

B. Flytande

Tabell 11: M1.1 Guider

Standard

Index Parameter Min Max Enhet

1.1.1 Startguide 0 1 0 1170

1.1.3 Multipumpguide 0 1 0 1671

1.1.4 Brandfunktionsguide 0 1 0 1672

värde (förvalt)

Id Beskrivning

0 = Aktivera ej 1 = Aktivera

Alternativet Aktivera öppnar startguiden (se avsnitt 1.3 Första start.

Alternativet Aktivera öppnar Multipumpguiden (se avsnitt 2.7 Mul- tipumpguiden).

Alternativet Aktivera öppnar brandfunktionsguiden (se avsnitt

2.8 Brandfunktionsguide.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

VACON · 36 SNABBSTARTSGUIDE

Tabell 12: M1 Snabbinställning

Index Parameter Min Max Unit Förvalt id Beskrivning

0 = Standard 1 = Lokal/fjärr

1.2 Applikation 0 5 3 212

2 = Konstanthastighet 3 = PID-regulator 4 = Multifunktion 5 = Motorpotentiometer

1.3

1.4

1.5 Accelerationstid 1 0.1 300.0 s 5.0 103

1.6 Retardationstid 1 0.1 300.0 s 5.0 104

1.7 Motorns effektgräns IH × 0,1 I

1.8 Motortyp 0 2 0 650

1.9

Min frekvensrefe-

rens

Max frekvensrefe-

rens

Motorns märkspän-

ning

0.00 P1.4 Hz 0.0 101

P1.3 320.0 Hz

Varierar Varierar V Varierar 110

A Varierar 107

50.0 /

60.0

102

0 = Asynkronmotor 1 = Permanentmagnetmotor 2 = Reluktansmotor

Detta värde – Un – anges på motorns märkskylt.

OBS!

Ta reda på om motoranslutningen är Delta eller Star.

1.10

1.11 Motorns märkvarvtal 24 19200 rpm Varierar 112

1.12 Motorns märkström IH × 0,1 IH × 2 A Varierar 113

1.13

Motorns märkfrek-

vens

Motorns cos fi

(Effektfaktor)

8.0 320.0 Hz 50 / 60 111

0.30 1.00 Varierar 120

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

Detta värde – fn – anges på motorns märkskylt.

Detta värde – nn – anges på motorns märkskylt.

Detta värde – In – anges på motorns märkskylt.

Detta värde anges på motorns märkskylt.

SNABBSTARTSGUIDE VACON · 37

Tabell 12: M1 Snabbinställning

Index Parameter Min Max Unit Förvalt id Beskrivning

1.14 Energioptimering 0 1 0 666

1.15 Identifiering 0 2 0 631

1.16 Startfunktion 0 1 0 505

1.17 Stoppfunktion 0 1 0 506

1.18 Autom återställn 0 1 0 731

1.19

Respons på externt

fel

0 3 2 701

0 = Förhindrad 1 = Tillåten

0 = Ingen åtgärd 1 = Vid stillestånd 2 = Med rotation

0 = Ramp 1=Flygande start

0 = Utrullning 1 = Ramp

0 = Förhindrad 1 = Tillåten

0 = Ingen åtgärd 1 = Larm 2 = Fel (stopp enligt stoppläge) 3 = Fel (stopp genom utrullning)

1.20

1.21 Fjärrstyrplats 0 1 0 172

Respons på AI Låg

signal

0 5 0 700

0 = Ingen åtgärd 1 = Larm 2 = Larm + förvald felfrekvens (P3.9.1.13) 3 = Larm + föregående frekvens 4 = Fel (stopp enligt stoppläge) 5 = Fel (stopp genom utrullning)

0 = I/O-styrning 1 = Fältbusstyrning

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

VACON · 38 SNABBSTARTSGUIDE

Tabell 12: M1 Snabbinställning

Index Parameter Min Max Unit Förvalt id Beskrivning

1.22

I/O-styrplats A, val av

börvärde

0 9 6 117

Standardvärdet beror på vilken applikation du väljer med parameter

1.2.

1.23

1.24

1.25 AI1 Signal omr 0 1 0 379

1.26 AI2 signalområde 0 1 1 390

1.27 RO1 Funktion 0 61 2 11001 Se P3.5.3.2.1

1.28 RO2 funktion 0 56 3 11004 Se P3.5.3.2.1

1.29 RO3 funktion 0 56 1 11007 Se P3.5.3.2.1

1.30 AO1 funktion 0 31 2 10050 Se P3.5.4.1.1

Panelstyrning, val av

börvärde

Fältbusstyrning, val

av börvärde

0 9 1 121

0 9 2 122

Se P1.22.

0= 0–10 V/0–20 mA 1= 2–10 V/4–20 mA

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

SNABBSTARTSGUIDE VACON · 39

Tabell 13: M1.34 PID-regulator

Standard

Index Parameter Min Max Enhet

1.34.1 PID Förstärkning 0.00 100.00 % 100.00 18

1.34.2 PID Integrationstid 0.00 600.00 s 1.00 119

1.34.3 PID Deriveringstid 0.00 100.00 s 0.00 1132

1.34.4 Ärvärde 1 val av källa 0 30 2 334 Se P3.13.3.3

värde (förvalt)

id Beskrivning

1.34.5

1.34.6

1.34.7

1.34.8 Insomnförd 1 0 3000 s 0 1017

1.34.9 Uppvakningsnivå 1 Varierar Varierar

1.34.10 Förvald frekvens 1 P1.3 P1.4 Hz 10.0 105

Börvärde 1 val av

källa

Börvärde 1 från

panel

Vilolägesfrekvens-

gräns 1

0 32 1 332

Varierar Varierar

0.0 320.0 Hz 0.0 1016

Varie-

rar

Varie-

rar

0 167

Varierar 1018

Se P3.13.2.6

1.4.5 MULTIFUNKTIONSAPPLIKATION

Du kan använda multifunktionsapplikationen till olika processer (exempelvis transportband) där det behövs flera olika motorstyrningsfunktioner.

Omriktaren kan styras från manöverpanelen, fältbussen eller I/O-terminalen. När du använder I/O-styrplatsen ges start/stoppkommandon från DI1 och DI2 och frekvensreferensen hämtas antingen från AI1 eller AI2.

Det finns två accelerations-/retardationsramper. Välj mellan Ramp1 och Ramp2 med hjälp av DI6.

Det går att fritt konfigurera alla omriktarens utgångar i alla applikationer. Det finns en analogutgång (utfrekvens) och tre reläutgångar (drift, fel, klar) på standard-I/O-kortet.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

8 9

15 16

21 22 23

A B

24 25 26

32 33

Modbus RTU, N2, BACnet

28 29

(0)4...20mA

**)

FEL

DRIFT

analog utgång 1 -

24 V ingång för

hjälpspänning

24 V hjälpspänning

I/O-jord

digital ingång 1 digital ingång 2

digital ingång 3

digital ingång 4

digital ingång 5 digital ingång 6

RO1/1 NC RO1/2 CM RO1/3 NO

gemensam för DI1–DI6

RS485 RS485

RO2/1 NC RO2/2 CM RO2/3 NO

RO3/2 CM RO3/3 NO

Standard I/O-kort

Anslutning Signal Beskrivning

+10Vref

AI1+

AI1-

AI2+

AI2-

24 V ut

Referensutgång

Analog ingång 1 +

Analog ingång 1 -

Analog ingång 2 +

Analog ingång 2 -

24 V hjälpspänning

analog utgång 1 +

Utgångsfrekvens

0–20 mA

DRIFT

FEL

KLAR

Seriell buss, negativ Seriell buss, positiv

Reläutgång 1

Reläutgång 2

Reläutgång 3

AO1+

+24 V in

DI4

DI5 DI6

DI1 DI2

DI3

24 V ut

GND

Felåterställning

Frekvensreferens

(standard 0–10 V)

Frekvensreferens

(standard 4–20 mA)

Start framåt

Start bakåt

Externt fel

Referenspo-

tentiometer

1–10 kΩ

AO1-/GND

Förvald frekvens 1

Ramp 1/Ramp 2 val

2-tråds givare

TI1+ TI1-

Termistoringång

VACON · 40 SNABBSTARTSGUIDE

Bild 12: Standardstyranslutningar i multifunktionsapplikationen

* = Endast tillgänglig i VACON® 100 X.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

SNABBSTARTSGUIDE VACON · 41

** = Information om DIP-omkopplarnas konfiguration i VACON® 100 X finns i installationshandboken för VACON® 100 X.

Bild 13: DIP-omkopplare

A. DIP-omkopplare för digitalingång

C. Ansluten till GND (förvalt)

B. Flytande

Tabell 14: M1.1 Guider

Standard

Index Parameter Min Max Enhet

1.1.1 Startguide 0 1 0 1170

1.1.3 Multipumpguide 0 1 0 1671

1.1.4 Brandfunktionsguide 0 1 0 1672

värde (förvalt)

Id Beskrivning

0 = Aktivera ej 1 = Aktivera

Alternativet Aktivera öppnar startguiden (se avsnitt 1.3 Första start.

Alternativet Aktivera öppnar Multipumpguiden (se avsnitt 2.7 Mul- tipumpguiden).

Alternativet Aktivera öppnar brandfunktionsguiden (se avsnitt

2.8 Brandfunktionsguide.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

VACON · 42 SNABBSTARTSGUIDE

Tabell 15: M1 Snabbinställning

Index Parameter Min Max Unit Förvalt id Beskrivning

0 = Standard 1 = Lokal/fjärr

1.2 Applikation 0 5 4 212

2 = Konstanthastighet 3 = PID-regulator 4 = Multifunktion 5 = Motorpotentiometer

1.3

1.4

1.5 Accelerationstid 1 0.1 300.0 s 5.0 103

1.6 Retardationstid 1 0.1 300.0 s 5.0 104

1.7 Motorns effektgräns IH × 0,1 I

1.8 Motortyp 0 2 0 650

1.9

Min frekvensrefe-

rens

Max frekvensrefe-

rens

Motorns märkspän-

ning

0.00 P1.4 Hz 0.0 101

P1.3 320.0 Hz

Varierar Varierar V Varierar 110

A Varierar 107

50.0 /

60.0

102

0 = Asynkronmotor 1 = Permanentmagnetmotor 2 = Reluktansmotor

Detta värde – Un – anges på motorns märkskylt.

OBS!

Ta reda på om motoranslutningen är Delta eller Star.

1.10

1.11 Motorns märkvarvtal 24 19200 rpm Varierar 112

1.12 Motorns märkström IH × 0,1 IH × 2 A Varierar 113

1.13

Motorns märkfrek-

vens

Motorns cos fi

(Effektfaktor)

8.0 320.0 Hz 50 / 60 111

0.30 1.00 Varierar 120

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

Detta värde – fn – anges på motorns märkskylt.

Detta värde – nn – anges på motorns märkskylt.

Detta värde – In – anges på motorns märkskylt.

Detta värde anges på motorns märkskylt.

SNABBSTARTSGUIDE VACON · 43

Tabell 15: M1 Snabbinställning

Index Parameter Min Max Unit Förvalt id Beskrivning

1.14 Energioptimering 0 1 0 666

1.15 Identifiering 0 2 0 631

1.16 Startfunktion 0 1 0 505

1.17 Stoppfunktion 0 1 0 506

1.18 Autom återställn 0 1 0 731

1.19

Respons på externt

fel

0 3 2 701

0 = Förhindrad 1 = Tillåten

0 = Ingen åtgärd 1 = Vid stillestånd 2 = Med rotation

0 = Ramp 1=Flygande start

0 = Utrullning 1 = Ramp

0 = Förhindrad 1 = Tillåten

0 = Ingen åtgärd 1 = Larm 2 = Fel (stopp enligt stoppläge) 3 = Fel (stopp genom utrullning)

1.20

1.21 Fjärrstyrplats 0 1 0 172

Respons på AI Låg

signal

0 5 0 700

0 = Ingen åtgärd 1 = Larm 2 = Larm + förvald felfrekvens (P3.9.1.13) 3 = Larm + föregående frekvens 4 = Fel (stopp enligt stoppläge) 5 = Fel (stopp genom utrullning)

0 = I/O-styrning 1 = Fältbusstyrning

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

VACON · 44 SNABBSTARTSGUIDE

Tabell 15: M1 Snabbinställning

Index Parameter Min Max Unit Förvalt id Beskrivning

1.22

I/O-styrplats A, val av

börvärde

0 9 5 117

Standardvärdet beror på vilken applikation du väljer med parameter

1.2.

1.23

1.24

1.25 AI1 Signal omr 0 1 0 379

1.26 AI2 signalområde 0 1 0 390

1.27 RO1 Funktion 0 61 2 11001 Se P3.5.3.2.1

1.28 RO2 funktion 0 56 3 11004 Se P3.5.3.2.1

1.29 RO3 funktion 0 56 1 11007 Se P3.5.3.2.1

1.30 AO1 funktion 0 31 2 10050 Se P3.5.4.1.1

Panelstyrning, val av

börvärde

Fältbusstyrning, val

av börvärde

0 9 1 121

0 9 2 122

Se P1.22.

0= 0–10 V/0–20 mA 1= 2–10 V/4–20 mA

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

SNABBSTARTSGUIDE VACON · 45

Tabell 16: M1.35 Multifunktion

Standard

Index Parameter Min Max Enhet

1.35.1 Motorstyrningsmod 0 2 0 600

värde (förvalt)

Id Beskrivning

0 = U/f frekvensstyrning open loop 1 = Varvtalsstyrning open loop 2 = Momentstyrning open loop

1.35.2

1.35.3 Accelerationstid 2 0.1 300.0 s 10.0 502

1.35.4 Retardationstid 2 0.1 300.0 s 10.0 503

1.35.5 Förvald frekvens 1 P1.3 P1.4 Hz 5.0 105

1.35.6 U/f förhållande 0 2 0 108

1.35.7

1.35.8

1.35.9 U/f mittfrekvens 0.0 P1.35.7 Hz Varierar 604

1.35.10 U/f mittspänning 0.0 100.00 % 100.0 605

1.35.11

Automatisk moment-

maximering

Fältförsvagnings-

punktens frekvens

Spänning vid fält-

försvagningspunkt

Nollfrekvensspän-

ning

0 1 0 109

8.00 P1.4 Hz Varierar 602

10.00 200.00 % 100.00 603

0.00 40.00 % Varierar 606

0 = Förhindrad 1 = Tillåten

0 = Linjär 1 = Kvadratisk 2 = Programmerbar

1.35.12

1.35.13

1.35.14 DC-bromsström Varierar Varierar A Varierar 507

1.35.15

1.35.16

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

Magnetiserings-

ström vid start

Tid för magnetiser-

ing vid start

DC-bromstid vid

stopp

Startfrekvens för

DC-bromsning vid

rampstopp

0.00 Varierar A Varierar 517

0.00 600.00 s 0.00 516

0.00 600.00 s 0.00 508

0.10 50.00 % 0.00 515

0 = Förhindrad

VACON · 46 SNABBSTARTSGUIDE

Tabell 16: M1.35 Multifunktion

Standard

Index Parameter Min Max Enhet

1.35.17 Load drooping 0.00 50.00 % 0.00 620

1.35.18 Load drooping, tid 0.00 2.00 s 0.00 656

1.35.19 Load drooping, mod 0 1 0 1534

värde (förvalt)

Id Beskrivning

0 = Normal. Faktorn för lastberoende är konstant under hela frekvensområdet 1 = Linjär borttagning. Lastberoende avlägsnas linjärt från nominell frekvens till noll

1.4.6 MOTORPOTENTIOMETERAPPLIKATION

Använd motorpotentiometerapplikationen till processer där motorns frekvensreferens styrs (ökas/minskas) via de digitala ingångarna.

I applikationen ställs I/O-anslutningen in på standardstyrplatsen. Start/stoppkommandon ges med DI1 och DI2. Motorns frekvensreferens ökas med DI5 och minskas med DI6.

Det går att fritt konfigurera alla omriktarens utgångar i alla applikationer. Det finns en analogutgång (utfrekvens) och tre reläutgångar (drift, fel, klar) på standard-I/O-kortet.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

8 9

14 15 16

21 22 23

A B

24 25 26

32 33

28 29

**)

FEL

DRIFT

analog utgång 1 -

24 V ingång för

hjälpspänning

24 V hjälpspänning

I/O-jord

digital ingång 1 digital ingång 2

digital ingång 3

digital ingång 4 digital ingång 5 digital ingång 6

RO1/1 NC RO1/2 CM RO1/3 NO

gemensam för DI1–DI6

RS485 RS485

RO2/1 NC RO2/2 CM RO2/3 NO

RO3/2 CM RO3/3 NO

Standard I/O-kort

Anslutning Signal Beskrivning

+10Vref

AI1+

AI1-

AI2+

AI2-

24 V ut

Referensutgång

Analog ingång 1 +

Analog ingång 1 -

Analog ingång 2 +

Analog ingång 2 -

Används inte

24 V hjälpspänning

Start framåt

Start bakåt

Externt fel

analog utgång 1 +

Utgångsfrekvens

0–20 mA

Modbus, RTU,

N2BACnet,

DRIFT

FEL

KLAR

Seriell buss, negativ Seriell buss, positiv

Reläutgång 1

Reläutgång 2

Reläutgång 3

Förvald frekvens 1

Frekvensreferens UPP

Frekvensreferens NED

AO1-/GND

AO1+

+24 V in

DI4 DI5 DI6

DI1 DI2

DI3

24 V ut

GND

Termistoringång

TI1+ TI1-

SNABBSTARTSGUIDE VACON · 47

Bild 14: Standardstyranslutningar i motorpotentiometerapplikationen

* = Endast tillgänglig i VACON® 100 X.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

VACON · 48 SNABBSTARTSGUIDE

** = Information om DIP-omkopplarnas konfiguration i VACON® 100 X finns i installationshandboken för VACON® 100 X.

Bild 15: DIP-omkopplare

A. DIP-omkopplare för digitalingång

C. Ansluten till GND (förvalt)

B. Flytande

Tabell 17: M1.1 Guider

Standard

Index Parameter Min Max Enhet

1.1.1 Startguide 0 1 0 1170

1.1.3 Multipumpguide 0 1 0 1671

1.1.4 Brandfunktionsguide 0 1 0 1672

värde (förvalt)

Id Beskrivning

0 = Aktivera ej 1 = Aktivera

Alternativet Aktivera öppnar startguiden (se avsnitt 1.3 Första start.

Alternativet Aktivera öppnar Multipumpguiden (se avsnitt 2.7 Mul- tipumpguiden).

Alternativet Aktivera öppnar brandfunktionsguiden (se avsnitt

2.8 Brandfunktionsguide.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

SNABBSTARTSGUIDE VACON · 49

Tabell 18: M1 Snabbinställning

Index Parameter Min Max Unit Förvalt id Beskrivning

0 = Standard 1 = Lokal/fjärr

1.2 Applikation 0 5 5 212

2 = Konstanthastighet 3 = PID-regulator 4 = Multifunktion 5 = Motorpotentiometer

1.3

1.4

1.5 Accelerationstid 1 0.1 300.0 s 5.0 103

1.6 Retardationstid 1 0.1 300.0 s 5.0 104

1.7 Motorns effektgräns IH × 0,1 I

1.8 Motortyp 0 2 0 650

1.9

Min frekvensrefe-

rens

Max frekvensrefe-

rens

Motorns märkspän-

ning

0.00 P1.4 Hz 0.0 101

P1.3 320.0 Hz

Varierar Varierar V Varierar 110

A Varierar 107

50.0 /

60.0

102

0 = Asynkronmotor 1 = Permanentmagnetmotor 2 = Reluktansmotor

Detta värde – Un – anges på motorns märkskylt.

OBS!

Ta reda på om motoranslutningen är Delta eller Star.

1.10

1.11 Motorns märkvarvtal 24 19200 rpm Varierar 112

1.12 Motorns märkström IH × 0,1 IH × 2 A Varierar 113

1.13

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

Motorns märkfrek-

vens

Motorns cos fi

(Effektfaktor)

8.0 320.0 Hz 50 / 60 111

0.30 1.00 Varierar 120

Detta värde – fn – anges på motorns märkskylt.

Detta värde – nn – anges på motorns märkskylt.

Detta värde – In – anges på motorns märkskylt.

Detta värde anges på motorns märkskylt.

VACON · 50 SNABBSTARTSGUIDE

Tabell 18: M1 Snabbinställning

Index Parameter Min Max Unit Förvalt id Beskrivning

1.14 Energioptimering 0 1 0 666

1.15 Identifiering 0 2 0 631

1.16 Startfunktion 0 1 0 505

1.17 Stoppfunktion 0 1 0 506

1.18 Autom återställn 0 1 0 731

1.19

Respons på externt

fel

0 3 2 701

0 = Förhindrad 1 = Tillåten

0 = Ingen åtgärd 1 = Vid stillestånd 2 = Med rotation

0 = Ramp 1=Flygande start

0 = Utrullning 1 = Ramp

0 = Förhindrad 1 = Tillåten

0 = Ingen åtgärd 1 = Larm 2 = Fel (stopp enligt stoppläge) 3 = Fel (stopp genom utrullning)

1.20

1.21 Fjärrstyrplats 0 1 0 172

Respons på AI Låg

signal

0 5 0 700

0 = Ingen åtgärd 1 = Larm 2 = Larm + förvald felfrekvens (P3.9.1.13) 3 = Larm + föregående frekvens 4 = Fel (stopp enligt stoppläge) 5 = Fel (stopp genom utrullning)

0 = I/O-styrning 1 = Fältbusstyrning

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

SNABBSTARTSGUIDE VACON · 51

Tabell 18: M1 Snabbinställning

Index Parameter Min Max Unit Förvalt id Beskrivning

1.22

I/O-styrplats A, val av

börvärde

0 9 7 117

Standardvärdet beror på vilken applikation du väljer med parameter

1.2.

1.23

1.24

1.25 AI1 Signal omr 0 1 0 379

1.26 AI2 signalområde 0 1 1 390

1.27 RO1 Funktion 0 61 2 11001 Se P3.5.3.2.1

1.28 RO2 funktion 0 56 3 11004 Se P3.5.3.2.1

1.29 RO3 funktion 0 56 1 11007 Se P3.5.3.2.1

1.30 AO1 funktion 0 31 2 10050 Se P3.5.4.1.1

Panelstyrning, val av

börvärde

Fältbusstyrning, val

av börvärde

0 9 1 121

0 9 2 122

Se P1.22.

0= 0–10 V/0–20 mA 1= 2–10 V/4–20 mA

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

VACON · 52 SNABBSTARTSGUIDE

Tabell 19: M1.36 Motorpotentiometer

Standard

Index Parameter Min Max Enhet

värde (förvalt)

Id Beskrivning

1.36.1

1.31.2

1.31.2 Förvald frekvens 1 P1.3 P1.4 Hz 10.0 105

Motorpotentiometer

ramptid

Återställning av

motorpotentiometer

0.1 500.0 Hz/s 10.0 331

0 2 1 367

0 = Ingen nollställning 1 = Nollställning vid stopp 2 = Nollställning vid spänningsfrånslag

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

GUIDER VACON · 53

2 GUIDER

2.1 GUIDEN FÖR STANDARDAPPLIKATION

Applikationsguiden gör att du kan ställa in de grundläggande parametrarna för applikationen.

Öppna standardapplikationsguiden genom att ge parametern P1.2 Applikation (id 212) värdet Standard på manöverpanelen.

OBS!

Om du startar applikationsguiden från Startguiden fortsätter guiden direkt till steg

11.

Ange ett värde för P3.1.2.2 Motortyp (ska stämma

med motorns märkskylt)

PM-motor Asynkronmotor Reluktansmotor

Ange ett värde för P3.1.1.1 Motorns märkspänning (ska stämma med motorns märkskylt)

Ange ett värde för P3.1.1.2 Motorns märkfrekvens (ska stämma med motorns märkskylt)

Ange ett värde för P3.1.1.3 Motorns märkvarvtal (ska stämma med motorns märkskylt)

Ange ett värde för P3.1.1.4 Motorns märkström (ska stämma med motorns märkskylt)

Område: Varierar

Område: 8,00–320,00 Hz

Område: 24–19 200 varv/min.

Område: Varierar

Om du har ställt in Motortyp på Asynkronmotor visas nästa steg. Om du valde PM-motor ställs värdet för parametern P3.1.1.5 Motor Cos Phi in på 1,00 och guiden fortsätter direkt till steg

7 Ange ett värde för P3.3.1.1 Min frekvensreferens Område: 0,00–P3.3.1.2 Hz

8 Ange ett värde för P3.3.1.2 Max frekvensreferens Område: P3.3.1.1–320,00 Hz

9 Ange ett värde för P3.4.1.2 Accelerationstid 1 Område: 0,1–300,0 s

Ange ett värde för P3.1.1.5 Motorns cos phi (ska stämma med motorns märkskylt)

Område: 0.3...1.00

10 Ange ett värde för P3.4.1.3 Retardationstid 1 Område: 0,1–300,0 s

Välj en styrplats (där du ger start/stoppkommandon

och frekvensreferensen för omriktaren)

I/O-styrning Fältbuss Panel

Guiden för standardapplikation har slutförts.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

VACON · 54 GUIDER

2.2 GUIDEN FÖR LOKAL/FJÄRRSTYRNING

Applikationsguiden gör att du kan ställa in de grundläggande parametrarna för applikationen.

Öppna guiden för lokal/fjärrstyrning genom att ge parametern P1.2 Applikation (id 212) värdet Lokal/fjärr på manöverpanelen.

OBS!

Om du startar applikationsguiden från Startguiden fortsätter guiden direkt till steg

11.

Ange ett värde för P3.1.2.2 Motortyp (ska stämma

med motorns märkskylt)

PM-motor Asynkronmotor Reluktansmotor

Ange ett värde för P3.1.1.1 Motorns märkspänning (ska stämma med motorns märkskylt)

Ange ett värde för P3.1.1.2 Motorns märkfrekvens (ska stämma med motorns märkskylt)

Ange ett värde för P3.1.1.3 Motorns märkvarvtal (ska stämma med motorns märkskylt)

Ange ett värde för P3.1.1.4 Motorns märkström (ska stämma med motorns märkskylt)

Område: Varierar

Område: 8,00–320,00 Hz

Område: 24–19 200 varv/min.

Område: Varierar

Om du har ställt in Motortyp på Asynkronmotor visas nästa steg. Om du valde PM-motor ställs värdet för parametern P3.1.1.5 Motor Cos Phi in på 1,00 och guiden fortsätter direkt till steg

7 Ange ett värde för P3.3.1.1 Min frekvensreferens Område: 0,00–P3.3.1.2 Hz

8 Ange ett värde för P3.3.1.2 Max frekvensreferens Område: P3.3.1.1–320,00 Hz

9 Ange ett värde för P3.4.1.2 Accelerationstid 1 Område: 0,1–300,0 s

Ange ett värde för P3.1.1.5 Motorns cos phi (ska stämma med motorns märkskylt)

Område: 0.30…1.00

10 Ange ett värde för P3.4.1.3 Retardationstid 1 Område: 0,1–300,0 s

Välj en fjärrstyrplats (där du ger start/stoppkom-

mandon och frekvensreferensen för omriktaren när fjärrstyrning används)

I/O-styrning Fältbuss

Om du väljer I/O-styrning som värde för Fjärrstyrplats visas nästa steg. Om du väljer Fältbuss fortsätter guiden direkt till steg 14.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

GUIDER VACON · 55

P1.26 Område för analog insignal 2

Välj lokal styrplats (varifrån start- och stoppkommandon för omriktaren och frekvensreferens ges när lokal styrning är aktiverad)

0=0–10 V/0–20 mA 1=2–10 V/4–20 mA

Fältbuss Panel I/O (B)-styrning

Om du väljer I/O (B)-styrning som värde för Lokal styrplats visas nästa steg. Om du väljer ett annat alternativ fortsätter guiden direkt till steg 16.

P1.25 Område för analog insignal 1

0=0–10 V/0–20 mA 1=2–10 V/4–20 mA

Du har nu slutfört guiden för lokal/fjärrstyrning.

2.3 GUIDEN FÖR KONSTANTHASTIGHET

Applikationsguiden gör att du kan ställa in de grundläggande parametrarna för applikationen.

Öppna konstanthastighetsguiden genom att ge parametern P1.2 Applikation (id 212) värdet Konstanthastighet på manöverpanelen.

OBS!

Om du startar applikationsguiden från startguiden visas endast I/Okonfigurationen.

Ange ett värde för P3.1.2.2 Motortyp (ska stämma

med motorns märkskylt)

Ange ett värde för P3.1.1.1 Motorns märkspänning (ska stämma med motorns märkskylt)

Ange ett värde för P3.1.1.2 Motorns märkfrekvens (ska stämma med motorns märkskylt)

Ange ett värde för P3.1.1.3 Motorns märkvarvtal (ska stämma med motorns märkskylt)

PM-motor Asynkronmotor Reluktansmotor

Område: Varierar

Område: 8,00–320,00 Hz

Område: 24–19 200 rpm

Ange ett värde för P3.1.1.4 Motorns märkström (ska stämma med motorns märkskylt)

Område: Varierar

Om du har ställt in Motortyp på Asynkronmotor visas nästa steg. Om du valde PM-motor ställs värdet för parametern P3.1.1.5 Motor Cos Phi in på 1,00 och guiden fortsätter direkt till steg

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

VACON · 56 GUIDER

7 Ange ett värde för P3.3.1.1 Min frekvensreferens Område: 0,00–P3.3.1.2 Hz

8 Ange ett värde för P3.3.1.2 Max frekvensreferens Område: P3.3.1.1–320,00 Hz

9 Ange ett värde för P3.4.1.2 Accelerationstid 1 Område: 0,1–300,0 s

10 Ange ett värde för P3.4.1.3 Retardationstid 1 Område: 0,1–300,0 s

Ange ett värde för P3.1.1.5 Motorns cos phi (ska stämma med motorns märkskylt)

Område: 0.30…1.00

Du har nu slutfört konstanthastighetsguiden.

2.4 GUIDEN FÖR PID-REGLERING

Applikationsguiden gör att du kan ställa in de grundläggande parametrarna för applikationen.

Öppna PID-regleringsguiden genom att ge parametern P1.2 Applikation (id 212) värdet PID- reglering på manöverpanelen.

OBS!

Om du startar applikationsguiden från Startguiden fortsätter guiden direkt till steg

11.

Ange ett värde för P3.1.2.2 Motortyp (ska stämma

med motorns märkskylt)

Ange ett värde för P3.1.1.1 Motorns märkspänning (ska stämma med motorns märkskylt)

Ange ett värde för P3.1.1.2 Motorns märkfrekvens (ska stämma med motorns märkskylt)

Ange ett värde för P3.1.1.3 Motorns märkvarvtal (ska stämma med motorns märkskylt)

Ange ett värde för P3.1.1.4 Motorns märkström (ska stämma med motorns märkskylt)

PM-motor Asynkronmotor Reluktansmotor

Område: Varierar

Område: 8,00–320,00 Hz

Område: 24–19 200 rpm

Område: Varierar

Om du har ställt in Motortyp på Asynkronmotor visas nästa steg. Om du valde PM-motor ställs värdet för parametern P3.1.1.5 Motor Cos Phi in på 1,00 och guiden fortsätter direkt till steg

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

GUIDER VACON · 57

7 Ange ett värde för P3.3.1.1 Min frekvensreferens Område: 0,00–P3.3.1.2 Hz

8 Ange ett värde för P3.3.1.2 Max frekvensreferens Område: P3.3.1.1–320,00 Hz

9 Ange ett värde för P3.4.1.2 Accelerationstid 1 Område: 0,1–300,0 s

10 Ange ett värde för P3.4.1.3 Retardationstid 1 Område: 0,1–300,0 s

12 Ange ett värde för P3.13.1.4 Val av processenhet Mer än ett val

Ange ett värde för P3.1.1.5 Motorns cos phi (ska stämma med motorns märkskylt)

Välj en styrplats (där du ger start- och stoppkommandon)

Område: 0.30…1.00

I/O-styrning Fältbuss Panel

Om du väljer något annat än % visas de efterföljande stegen. Om du väljer procent visas steg 17 direkt.

14 Ange ett värde för P3.13.1.6 Processenhet max. Intervallet beror på valet i steg 12.

Ange ett värde för P3.13.1.5 Processenhet min. Intervallet beror på valet i steg 12.

Ange ett värde för P3.13.1.7 Processenhet decimaler

Ange ett värde för P3.13.3.3 Ärvärde 1 val av källa Se tabellen med ärvärdeinställningar i avsnitt

Område: 0…4

5.13 Grupp 3.13: PID-regulator

Om du väljer en analog ingångssignal visas steg 18. Om du väljer ett annat alternativ visas steg 19.

Ange signalområdet för den analoga insignalen

Ange ett värde för P3.13.1.8 Reglerfel invertering

Ange ett värde för P3.13.2.6 Val av källa för börvärde

0 = 0–10 V/0–20 mA 1 = 2–10 V/4–20 mA

0 = normalt 1 = inverterat

Se börvärdestabellen i avsnitt 5.13 Grupp

3.13: PID-regulator

Om du väljer en analog ingångssignal visas steg 21. Om du väljer ett annat alternativ visas steg 23.

Om du väljer något av alternativen Panelbörvärde 1 eller Panelbörvärde 2 fortsätter guiden direkt till steg 22.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

VACON · 58 GUIDER

Ange signalområdet för den analoga insignalen

0 = 0–10 V/0–20 mA 1 = 2–10 V/4–20 mA

Ange ett värde för P3.13.2.1 (Börvärde 1 från panel) och P3.13.2.2 (Börvärde 2 från panel)

Använda vilolägesfunktionen

Beror på området som har ställts in i steg 20.

0 = nej 1 = ja

Om du anger värdet Ja i steg 22 visas de efterföljande tre stegen. Om du väljer Nej stängs guiden.

24 Ange ett värde för P3.34.8 Insomningsfördröjning 1 Område: 0–3 000 s

Ange ett värde för P3.34.7 Insomningsfrekvensgräns

Ange ett värde för P3.34.9 Uppvakningsnivå Området beror på vilken processenhet som

Område: 0–320 Hz

har valts

PID-regleringsguiden har nu slutförts.

2.5 MULTIFUNKTIONSGUIDEN

Applikationsguiden gör att du kan ställa in de grundläggande parametrarna för applikationen.

Öppna multifunktionsguiden genom att ge parametern P1.2 Applikation (id 212) värdet Multifunktion på manöverpanelen.

OBS!

Om du startar applikationsguiden från Startguiden fortsätter guiden direkt till steg

11.

Ange ett värde för P3.1.2.2 Motortyp (ska stämma

med motorns märkskylt)

Ange ett värde för P3.1.1.1 Motorns märkspänning (ska stämma med motorns märkskylt)

Ange ett värde för P3.1.1.2 Motorns märkfrekvens (ska stämma med motorns märkskylt)

Ange ett värde för P3.1.1.3 Motorns märkvarvtal (ska stämma med motorns märkskylt)

Ange ett värde för P3.1.1.4 Motorns märkström (ska stämma med motorns märkskylt)

PM-motor Asynkronmotor Reluktansmotor

Område: Varierar

Område: 8,00–320,00 Hz

Område: 24–19 200 rpm

Område: Varierar

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

GUIDER VACON · 59

Om du har ställt in Motortyp på Asynkronmotor visas nästa steg. Om du valde PM-motor ställs värdet för parametern P3.1.1.5 Motor Cos Phi in på 1,00 och guiden fortsätter direkt till steg

7 Ange ett värde för P3.3.1.1 Min frekvensreferens Område: 0,00–P3.3.1.2 Hz

8 Ange ett värde för P3.3.1.2 Max frekvensreferens Område: P3.3.1.1–320,00 Hz

9 Ange ett värde för P3.4.1.2 Accelerationstid 1 Område: 0,1–300,0 s

10 Ange ett värde för P3.4.1.3 Retardationstid 1 Område: 0,1–300,0 s

Ange ett värde för P3.1.1.5 Motorns cos phi (ska stämma med motorns märkskylt)

Välj en styrplats (där du ger start/stoppkommandon och frekvensreferensen för omriktaren)

Område: 0.30…1.00

I/O-styrning Fältbuss Panel

Du har nu slutfört multifunktionsguiden.

2.6 GUIDEN FÖR MOTORPOTENTIOMETERFUNKTIONEN

Applikationsguiden gör att du kan ställa in de grundläggande parametrarna för applikationen.

Öppna motorpotentiometerguiden genom att ge parametern P1.2 Applikation (id 212) värdet Motorpotentiometer på manöverpanelen.

OBS!

Om du startar applikationsguiden från Startguiden fortsätter guiden direkt till steg

11.

Ange ett värde för P3.1.2.2 Motortyp (ska stämma

med motorns märkskylt)

Ange ett värde för P3.1.1.1 Motorns märkspänning (ska stämma med motorns märkskylt)

Ange ett värde för P3.1.1.2 Motorns märkfrekvens (ska stämma med motorns märkskylt)

Ange ett värde för P3.1.1.3 Motorns märkvarvtal (ska stämma med motorns märkskylt)

Ange ett värde för P3.1.1.4 Motorns märkström (ska stämma med motorns märkskylt)

PM-motor Asynkronmotor Reluktansmotor

Område: Varierar

Område: 8,00–320,00 Hz

Område: 24–19 200 rpm

Område: Varierar

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

VACON · 60 GUIDER

Om du har ställt in Motortyp på Asynkronmotor visas nästa steg. Om du valde PM-motor ställs värdet för parametern P3.1.1.5 Motor Cos Phi in på 1,00 och guiden fortsätter direkt till steg

7 Ange ett värde för P3.3.1.1 Min frekvensreferens Område: 0,00–P3.3.1.2 Hz

8 Ange ett värde för P3.3.1.2 Max frekvensreferens Område: P3.3.1.1–320,00 Hz

9 Ange ett värde för P3.4.1.2 Accelerationstid 1 Område: 0,1–300,0 s

10 Ange ett värde för P3.4.1.3 Retardationstid 1 Område: 0,1–300,0 s

Ange ett värde för P3.1.1.5 Motorns cos phi (ska stämma med motorns märkskylt)

Ange ett värde för P1.36.1 Motorpotentiometer ramptid

Ange ett värde för P1.36.2 Återställning av motorpotentiometer

Område: 0.30…1.00

Område: 0,1–500,0 Hz/s

0 = ingen nollställning 1 = nollställning vid stopp 2 = nollställning vid spänningsfrånslag

Du har nu slutfört guiden för motorpotentiometern.

2.7 MULTIPUMPGUIDEN

Öppna Multipumpguiden genom att välja Aktivera på Snabbinställningsmenyn för parametern B1.1.3. Standardinställningarna anger att du ska använda PID-regulatorns i läge ett ärvärde/ett börvärde. Standardstyrplatsen är I/O A och standardprocessenheten är %.

Ange ett värde för P3.13.1.4 Val av processenhet Mer än ett val.

Om du väljer något annat än % visas de efterföljande stegen. Om du väljer procent visas steg 5 direkt.

3 Ange ett värde för P3.13.1.6 Processenhet max. Varierar

Ange ett värde för P3.13.1.5 Processenhet min. Varierar

Ange ett värde för P3.13.1.7 Processenhet decimaler

Ange ett värde för P3.13.3.3 Ärvärde 1 val av källa Se tabellen med ärvärdesinställningar i

0...4

avsnitt 5.13 Grupp 3.13: PID-regulator.

Om du väljer en analog ingångssignal visas steg 6. Om du väljer ett annat alternativ visas steg 7.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

GUIDER VACON · 61

Ange signalområdet för den analoga insignalen

0 = 0–10 V/0–20 mA

Ange ett värde för P3.13.1.8 Reglerfel invertering

1 = 2–10 V/4–20 mA Se tabellen för analoga insignaler i avsnitt

5.5 Grupp 3.5: I/O-konfiguration.

0 = normalt 1 = inverterat

Ange ett värde för P3.13.2.6 Val av källa för börvärdekälla 1

Se börvärdestabellen i avsnitt 5.13 Grupp

3.13: PID-regulator.

Om du väljer en analog ingångssignal visas steg 9. Om du väljer ett annat alternativ visas steg 11.

Om du väljer något av alternativen Panelbörvärde 1 eller Panelbörvärde 2 visas steg 10.

Ange signalområdet för den analoga insignalen

0 = 0–10 V/0–20 mA 1 = 2–10 V/4–20 mA Se tabellen för analoga insignaler i avsnitt

5.5 Grupp 3.5: I/O-konfiguration.

Varierar

Nej Ja

Ange ett värde för P3.13.2.1 (Börvärde 1 från panel) och P3.13.2.2 (Börvärde 2 från panel)

Använda vilolägesfunktionen

Om du anger värdet Ja i steg 11 visas de efterföljande tre stegen.

15 Ange ett värde för P3.15.1 Antal motorer 1...6

Ange ett värde för P3.13.5.1 Insomningsfrekvensgräns 1

Ange ett värde för P3.13.5.2 Insomningsfördröjning10–3 000 s

Ange ett värde för P3.13.5.6 Uppvakningsnivå 1 Området beror på vilken processenhet som

Ange ett värde för P3.15.2 Förreglingsfunktion

Ange ett värde för P3.15.4 Autoväxla

0–320 Hz

har valts.

0 = Används inte 1 = Tillåten

0 = Förhindrad 1 = Tillåten

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

VACON · 62 GUIDER

Om du aktiverar funktionen Autoväxla visas de efterföljande tre stegen. Om du inte använder funktionen Autoväxla fortsätter guiden direkt till steg 21.

Ange ett värde för P3.15.3 Inkludera FC

19 Ange ett värde för P3.15.5 Autoväxlingsintervall 0,0–3 000 h

20 Ange ett värde för P3.15.6 Autoväxla: frekvensgräns 0–50 Hz

21 Ange ett värde för P3.15.8 Reglerområde 0...100%

22 Ange ett värde för P3.15.9 Fördröjning 0–3 600 s

0 = Förhindrad 1 = Tillåten

Därefter visar manöverpanelen den konfiguration för den digitala ingången och reläutgången som ställs in automatiskt av applikationen. Anteckna värdena för framtida bruk. Funktionen är inte tillgänglig på textpanelen.

2.8 BRANDFUNKTIONSGUIDE

Öppna brandfunktionsguiden genom att välja Aktivera på snabbinställningsmenyn för parametern B1.1.4.

VAR FÖRSIKTIG!

Läs om lösenord och garantifrågor innan du fortsätter i avsnitt 10.18 Brandfunktion.

Ange ett värde för parameter P3.17.2 Brandfunktion frekvenskälla

Mer än ett val

Om du väljer ett annat värde än Frekvens vid brandfunktion visas steg 3 direkt.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

GUIDER VACON · 63

Ange ett värde för parameter P3.17.3 Frekvens vid brandfunktion

Aktivera signalen när kontakten öppnas eller stängs

Ange ett värde för parametrarna P3.17.4 Brandfunktion aktivering vid ÖPPNA och P3.17.5 Brandfunktion aktivering vid STÄNG

Ange ett värde för parameter P3.17.6 Brandfunktion bakåt

Ange ett värde för P3.17.1 Lösenord för brandfunktion

8,00–P3.3.1.2 Hz (Maxfrekvref)

0 = öppen kontakt 1 = stängd kontakt

Välj den digitalingång som ska aktivera brandfunktionen. Mer information finns i avsnitt 10.6.1 Programmering av digitala och analoga ingångar.

Välj den digitalingång som ska aktivera riktningen bakåt för brandfunktionen.

DigIn Kortplats0.1 = Framåt DigIn Kortplats0.2 = Bakåt

Ange ett lösenord för aktivering av brandfunktionen.

1234 = aktivera testläge 1002 = aktivera brandfunktion

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

VACON · 64 ANVÄNDARGRÄNSSNITT

3 ANVÄNDARGRÄNSSNITT

3.1 NAVIGERA PÅ MANÖVERPANELEN

Informationen om frekvensomriktaren är ordnad i menyer och undermenyer. Du flyttar mellan menyerna med hjälp av uppåt- och nedåtpilarna på panelen. Öppna en grupp eller ett objekt genom att trycka på OK. Gå tillbaka till föregående nivå genom att trycka på bakåt-/ återställningsknappen.

På skärmen visas den aktuella positionen på menyn, exempelvis M3.2.1. Även namnet på gruppen eller objektet på den aktuella platsen visas.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

Huvudmeny Undermenyer Huvudmeny Undermenyer Huvudmeny Undermenyer

M1.1 Guider (innehållet

varierar beroende på P1.2

Applikationsval.)

Övervakning

M2.1 Multidisplay

M2.2 Trendkurva

M2.3 Grund

M2.4 I/O

M2.5

Temperaturingångar

M2.6 Tillägg/avancerat

M2.7 Timerfunktioner

M2.8 PID-regulator

M2.9 Extern PID-

regulator

M2.10 Multipump

M2.11

Underhållsräknare

M2.12 Fältbussdata

Parametrar

M3.1

Motorinställning

M3.2

Start/stopp-inst.

M3.3 Börvärden

M3.4

Ramper och bromsn.

M3.5

I/O-konfiguration

M3.6 Fältbuss

med datamappning

M3.7

Förbjuden frekv.

M3.8

Övervakningar

M3.9 Skydd

M3.10 Automatisk

återställning

M3.12

Timerfunktioner

M3.13

PID-regulator

M3.14 Extern

PID-regulator

M3.15 Multipump

M3.16

Underhållsräknare

M3.17

Brandfunktion

M3.18

Motorförvärmning

M3.20

Mekanisk broms

M3.21

Pumpstyrning

Diagnostik

M4.1 Aktiva fel

M4.2 Återställ fel

M4.3 Felhistorik

M4.4 Totalräknare

M4.5 Trippräknare

M4.6

Programvaruinformation

M5 I/O och

hårdvara

M5.1

I/O och hårdvara

M5.2–M5.4

Kortplats C, D och E

M5.5 Realtidsklocka

M5.6 Inställningar

för kraftenhet

M5.7 Manöverpanel

M5.8 RS-485

M6 Anv.

inställning

M6.1 Val av språk

M6.5

Parameterbackup

M6.7 Enhetsnamn

Favoriter

M8.1

Behörighetsnivå

M8.2

Behörighetskod

Snabbin-

ställning

M8 Behörig-

hetsnivåer

ANVÄNDARGRÄNSSNITT VACON · 65

Bild 16: Frekvensomriktarens menystruktur

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

STOP

READY I/O

Main Menu

A B C D E

Quick Setup

( 17 )

Monitor

( 5 )

Parameters

( 12 )

M1ID:

STOP

READY

I/O

Rem Control Place

I/O Control

KeypadStopButton

Yes

Start Function

Ramping

Start / Stop Setup

M3.2.1ID:172

STOP

READY

I/O

Rem Control Place

M3.2.1ID:

Edit

Help

Add to favourites

VACON · 66 ANVÄNDARGRÄNSSNITT

3.2 ANVÄNDA DEN GRAFISKA SKÄRMEN

Bild 17: Huvudmenyn på den grafiska skärmen

A. Första statusfältet: STOPP/DRIFT B. Rotationsriktningen C. Andra statusfältet: KLAR/EJ KLAR/FEL D. Varningsfältet: VARNING/E. Styrplatsen: PC/IO/PANEL/FÄLTBUSS

F. Platsfältet: parameterns id-nummer och

den aktuella placeringen i menyn

G. En aktiverad grupp eller ett aktiverat

objekt: öppna genom att trycka på OK

H. Antalet objekt i gruppen

3.2.1 REDIGERA VÄRDENA

Det går att ändra ett värde på ett objekt på två olika sätt via den grafiska skärmen. Normalt går det bara att ge en parameter ett värde. Välj i en lista med textvärden eller

numeriska värden.

ÄNDRA EN PARAMETERS TEXTVÄRDE

1 Hitta parametern med hjälp av pilknapparna.

2 Öppna redigeringsläget genom att trycka två

gånger på OK eller trycka på höger pilknapp.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

STOP

READY

I/O

Rem Control Place

M3.2.1ID:

FieldbusCTRL

I/O Control

STOP

READY

I/O

Frequency Ref

P3.3.1.1ID:101

MaxFreqReference

0.00 Hz

MinFreqReference

50.00 Hz

PosFreqRefLimit

320.00 Hz

STOP

READY

I/O

MinFreqReference

P3.3.1.1ID:101

0.00 Hz

Min: 0.00Hz Max: 50.00Hz

STOP

READY

I/O

MinFreqReference

P3.3.1.1ID:101

00.00 Hz

Min: 0.00Hz Max: 50.00Hz

ANVÄNDARGRÄNSSNITT VACON · 67

3 Ange det nya värdet genom att trycka på uppåt-

eller nedåtpilarna.

4 Godkänn ändringen genom att trycka på OK. Ångra

ändringen genom att trycka på knappen Back/ Reset.

ÄNDRA SIFFERVÄRDENA

1 Hitta parametern med hjälp av pilknapparna.

2 Öppna redigeringsläget.

3 Om värdet är numeriskt växlar du mellan siffrorna

med hjälp av höger- och vänsterpilarna. Ändra siffrorna med uppåt- och nedåtpilarna.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

STOP

READY

I/O

MinFreqReference

P3.3.1.1ID:101

11.00 Hz

Min: 0.00Hz Max: 50.00Hz

STOP

READY

I/O

P3.12.1.3ID:1466

Interval 1

00:00:00

ON Time

OFF Time

Days

STOP

READY

I/O

M 3.12.1.3.1ID:

Days

Monday

Tuesday

Wednesday

Thursday

Friday

Sunday

VACON · 68 ANVÄNDARGRÄNSSNITT

4 Godkänn ändringen genom att trycka på OK. Gör

inte ändringen genom att trycka på knappen Back/ Reset.

VÄLJA MER ÄN ETT VÄRDE

Det går att ge några parametrar mer än ett värde. Markera en kryssruta vid varje värde som behövs.

1 Sök efter parametern. En symbol visas på skärmen

när det går att göra val med hjälp av kryssrutor.

2 Öppna listan med värden med hjälp av uppåt- och

nedåtpilarna.

A. Symbolen för val via kryssruta

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

STOP

READY

I/O

M 3.12.1.3.1ID:

Days

Monday

Tuesday

Wednesday

Thursday

Friday

Sunday

ANVÄNDARGRÄNSSNITT VACON · 69

3 Välj ett värde genom att markera motsvarande

kryssruta med hjälp av högerpilen.

3.2.2 ÅTERSTÄLLA FEL

När du vill återställa ett fel använder du återställningsknappen eller parametern Återställ fel. Mer information finns i 11.1 Ett fel visas.

3.2.3 FUNKTIONSKNAPPEN

Funktionsknappen används till fyra olika funktioner:

Öppna styrsidan

•

Växla mellan den lokala styrplatsen och fjärrstyrplatsen

•

Byta rotationsriktning

•

Ändra ett parametervärde

•

Valet av styrplats avgör varifrån frekvensomriktaren får start- och stoppkommandona. Varje styrplats har en egen parameter för val av frekvensreferenskälla. Den lokala styrplatsen är alltid manöverpanelen. Fjärrstyrplatsen kan vara I/O eller fältbuss. Den valda styrplatset visas i statusfältet på skärmen.

Det går att använda I/O A, I/O B och Fältbuss som fjärrstyrplatser. I/O A och Fältbuss har lägst prioritet. Välj någon av dem med P3.2.1 (Fjärrstyrplats). I/O B kan kringgå I/O A och Fältbuss med en digital insignal. Du kan välja digital insignal med parametern P3.5.1.7 (Styrplats I/O B).

Vid lokal styrning används alltid manöverpanelen som styrplats. Lokal styrning har högre prioritet än fjärrstyrning. När du t.ex. använder fjärrstyrning och om parametern P3.5.1.7 kringgår styrplatsen med en digital insignal och du väljer lokal styrning blir manöverpanelen styrplats. Ändra mellan lokal styrning och fjärrstyrning med hjälp av funktionsknappen eller P3.2.2 Lokal/fjärr.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

STOP

READY Keypad

ID: M1

Main Menu

Monitor

( 12 )

( 21 )

( 6 )

Parameters

Diagnostics

STOP

READY Keypad

ID:1805

Choose action

Control page

Change direction

Local/Remote

STOP

READY Keypad

ID:211

Local/Remote

Remote

Local

STOP

READY I/O

ID: M1

Main Menu

( 21 )

( 6 )

Parameters

( 12 )

Monitor

Diagnostics

VACON · 70 ANVÄNDARGRÄNSSNITT

BYTA STYRPLATS

1 Tryck på FUNCT var som helst i menystrukturen.

2 Välj alternativ med hjälp av uppåt- och

nedåtpilarna. Tryck på OK.

3 Välj antingen lokal styrplats eller fjärrstyrplats

med hjälp av uppåt- och nedåtpilarna. Godkänn valet genom att trycka på OK.

4 Om du ändrade styrplats från Fjärr till Lokal, dvs.

manöverpanelen, måste du ange en manöverpanelsreferens.

När du har gjort valet visas samma meny på skärmen som visades när du tryckte på FUNCT.

VISA STYRSIDAN

Det är enkelt att övervaka de viktigaste värdena på styrsidan.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

STOP

READY I/O

Main Menu

( 21 )

( 6 )

Parameters

( 12 )

Monitor

Diagnostics

M1ID:

STOP

READY Keypad

ID:1805

Choose action

Control page

Change direction

Local/Remote

STOP

READY Keypad

ID: 184

Keypad Reference

0.00Hz

Output Frequency

Motor Current

Motor Torque

Motor Power

0.00Hz

0.00A

0.00%

STOP

READY Keypad

ID: 168

Keypad Reference

0.00Hz

Output Frequency

Motor Current

Motor Torque

Motor Power

0.00Hz

0.00A

0.00%

ANVÄNDARGRÄNSSNITT VACON · 71

1 Tryck på FUNCT var som helst i menystrukturen.

2 Välj alternativ med hjälp av uppåt- och

nedåtpilarna. Öppna sidan genom att trycka på OK. Styrsidan öppnas.

3 Om du använder den lokala styrplatsen och

manöverpanelsreferensen kan du ställa in P3.3.1.8 Manöverpanelsreferens genom att trycka på OK.

4 Ändra siffrorna med uppåt- och nedåtpilarna.

Godkänn ändringen genom att trycka på OK.

Mer information om manöverpanelsreferensen finns i 5.3 Grupp 3.3: Börvärden. Om du använder andra styrplatser eller referensvärden visas frekvensreferensen som inte går att ändra. Övriga värden på den här sidan är multiövervakningsvärden. Välj bland värdena som visas här (se anvisningar i 4.1.1 Multidisplay).

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

STOP

READY I/O

ID: M1

Main Menu

Monitor

( 7 )

Parameters

( 15 )

Diagnostics

( 6 )

RUN

READY Keypad

ID:1805

Choose action

Control page

Change direction

Local/Remote

RUN

READY Keypad

ID:1805

Choose action

Forward

Reverse

STOP

READY I/O

ID: M1

Main Menu

Monitor

( 7 )

Parameters

( 15 )

Diagnostics

( 6 )

VACON · 72 ANVÄNDARGRÄNSSNITT

BYTA ROTATIONSRIKTNING

Du kan byta motorns rotationsriktning genom att trycka på FUNCT.

OBS!

Kommandot Ändra riktning visas bara i menyn om styrplatsen är inställd på Lokal.

1 Tryck på FUNCT var som helst i menystrukturen.

2 Välj alternativ med hjälp av uppåt- och

nedåtpilarna. Tryck på OK.

3 Välj en ny rotationsriktning. Den rotationsriktning

som används blinkar. Tryck på OK.

4 Rotationsriktningen ändras omedelbart. En pil som

anger riktningen visas på skärmens statusfält.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

STOP

READY Keypad

ID: M6

Main Menu

I/O and Hardware

( 9 )

User settings

( 4 )

Favourites

( 0 )

ANVÄNDARGRÄNSSNITT VACON · 73

SNABBREDIGERINGSFUNKTIONEN

Snabbredigeringsfunktionen ger snabb tillgång till parametrar genom att du anger parameterns id-nummer.

1 Tryck på FUNCT var som helst i menystrukturen. 2 Välj snabbredigering med uppåtpilen eller

nedåtpilen och bekräfta genom att trycka på OK.

3 Ange id-numret på en parameter eller ett

övervakningsvärde. Tryck på OK. Parametervärdet visas i redigeringsläget och övervakningsvärdet visas i övervakningsläget.

3.2.4 KOPIERA PARAMETRARNA

OBS!

Funktionen är endast tillgänglig på den grafiska skärmen.

Innan du kan kopiera parametrar från manöverpanelen till omriktaren måste du stoppa omriktaren.

KOPIERA PARAMETRAR FÖR EN FREKVENSOMRIKTARE

Använd funktionen när du vill kopiera parametrar från en omriktare till en annan. 1 Spara parametrarna till manöverpanelen.

2 Koppla bort manöverpanelen och anslut den till en

annan omriktare.

3 Överför parametrarna till den nya omriktaren med

hjälp av kommandot Kopiera från panelen.

SPARA PARAMETRARNA I MANÖVERPANELEN

1 Öppna menyn användarinställningar.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

STOP

READY Keypad

ID: M6.5

User settings

Language selection

English

Parameter backup

( 7 )

Drive name

Drive

STOP

READY Keypad

ID: M6.5.1

Parameter backup

Restore factory defaults

Save to keypad

Restore from keypad

VACON · 74 ANVÄNDARGRÄNSSNITT

2 Öppna undermenyn Parameterbackup.

3 Välj funktion med hjälp av uppåt- och nedåtpilarna.

Godkänn valet genom att trycka på OK.

Kommandot Återst. fabr.inst. gör att parameterinställningarna återställs till fabriksinställningarna. Med hjälp av kommandot Spara till panel kopierar du alla parametrar till manöverpanelen. Kommandot Kop. från panel gör att alla parametrar kopieras från manöverpanelen till omriktaren.

3.2.5 JÄMFÖRA PARAMETRARNA

Med hjälp av den här funktionen kan du jämföra den aktiva parameteruppsättningen med en av följande fyra uppsättningar:

Set 1 (P6.5.4 Spara till Set 1)

•

Set 2 (P6.5.6 Spara till Set 2)

•

Standardvärden (P6.5.1 Återst fabr.inst)

•

Manöverpanelen (P6.5.2 Spara till panel)

•

Mer information om parametrarna finns i Tabell 119 Parametrarna Parameterbackup på användarinställningsmenyn.

OBS!

Om du inte har sparat parameterinställningen som du vill jämföra den aktuella inställningen med visas Jämförelsen misslyckades på skärmen.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

STOP

READY I/O

ID: M6.6

User Settings

Language Selection

Parameter Backup

Parameter Compare

English

(4)

(7)

STOP

READY I/O

ID: B6.6.1

Parameter Compare

Active set-Set 1

Active set-Set 2

Active set-Defaults

STOP

READY I/O

ID: M6.6.1

Active set-Set 1

Active

Help

Add to Favourites

ANVÄNDARGRÄNSSNITT VACON · 75

ANVÄNDA PARAMETERJÄMFÖRELSEFUNKTIONEN

1 Öppna Parameterjämförelse på menyn

Användarinställningar.

2 Välj ett jämförelsepar. Godkänn valet genom att

trycka på OK.

3 Välj Aktiv och tryck på OK.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

STOP

READY I/O

ID:113

Active set-Set 1

Motor Nom Currnt

Motor Cos Phi

0.56A

1.90A

0.68

1.74

A B C D

STOP

READY I/O

ID:403 M3.5.1.1

Digital Inputs

Ctrl Signal 1 A

Ctrl Signal 2 A

Ctrl Signal 1 B

STOP

READY I/O

ID:403 M3.5.1.1

Ctrl signal 1 A

Edit

Help

Add to favourites

VACON · 76 ANVÄNDARGRÄNSSNITT

4 Undersök resultatet av jämförelsen.

A. Det nuvarande värdet B. Den andra inställningens

värde C. Det nuvarande värdet D. Den andra inställningens

värde

3.2.6 HJÄLPTEXTER

På den grafiska skärmen går det att visa hjälptexter om många ämnen. Alla parametrar har en hjälptext.

Det finns också hjälptexter för fel, larm och startguiden.

LÄSA HJÄLPTEXT

1 Sök efter objektet du vill läsa om.

2 Välj hjälpen med hjälp av uppåt- och nedåtpilarna.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

STOP

READY I/O

ID:403 M3.5.1.1

Ctrl signal 1 A

Start Signal 1 for control Place I/O A. Start Signal 1 functionality chosen with I/O A Logic in Start/Stop Setup Menu.

A B

ANVÄNDARGRÄNSSNITT VACON · 77

3 Öppna hjälptexten genom att trycka på OK.

OBS!

Hjälptexterna är på engelska.

3.2.7 ANVÄNDA MENYN FAVORITER

Om du ofta använder samma objekt kan du lägga till dem i Favoriter. Samla ihop en uppsättning parametrar eller övervakningssignaler från alla menyer på manöverpanelen.

Mer information om hur det går till att använda menyn Favoriter finns i avsnitt 8.2 Favoriter.

3.3 ANVÄNDA TEXTSKÄRMEN

Du kan även använda manöverpanelen med textskärmen som användargränssnitt. Textskärmen och den grafiska skärmen har nästan samma funktioner. Dock är några funktioner bara tillgängliga på den grafiska skärmen.

På skärmen visas frekvensomriktarens och motorns status. Här visas också driftfel som gäller motorn och omriktaren. På skärmen visas den aktuella positionen på menyn. Även namnet på gruppen eller objektet på den aktuella platsen visas. Om texten är för lång rullas den automatiskt på skärmen.

Bild 18: Huvudmenyn på textskärmen

A. Statusindikatorerna B. Indikatorerna för varning och fel

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

C. Namnet på gruppen eller objektet på

den aktuella platsen

READY

FAULT

ALARM

STOP

RUN

BUS

KEYPAD

I/O

REV

FWD

READY

FAULT

ALARM

STOP

RUN

BUS

KEYPAD

I/O

REV

FWD

READY

FAULT

ALARM

STOP

RUN

KEYPAD

I/O

REV

FWD

BUS

VACON · 78 ANVÄNDARGRÄNSSNITT

D. Den aktuella placeringen i menyn E. Indikatorerna för styrplatsen

F. Indikatorerna för motorns

rotationsriktning

3.3.1 REDIGERA VÄRDENA

ÄNDRA EN PARAMETERS TEXTVÄRDE

Med hjälp av den här proceduren ger du en parameter ett värde. 1 Hitta parametern med hjälp av pilknapparna.

2 Öppna redigeringsläget genom att trycka på OK.

3 Ange det nya värdet genom att trycka på uppåt-

eller nedåtpilarna.

4 Godkänn ändringen genom att trycka på OK. Gör

inte ändringen genom att trycka på knappen Back/ Reset.

ÄNDRA SIFFERVÄRDENA

1 Hitta parametern med hjälp av pilknapparna. 2 Öppna redigeringsläget.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

READY

FAULT

ALARM

STOP

RUN

KEYPAD

I/O

REV

FWD

BUS

ANVÄNDARGRÄNSSNITT VACON · 79

3 Växla mellan siffrorna med hjälp av höger- och

vänsterpilarna. Ändra siffrorna med uppåt- och nedåtpilarna.

4 Godkänn ändringen genom att trycka på OK. Gör

inte ändringen genom att trycka på knappen Back/ Reset.

3.3.2 ÅTERSTÄLLA FEL

När du vill återställa ett fel använder du återställningsknappen eller parametern Återställ fel. Mer information finns i 11.1 Ett fel visas.

3.3.3 FUNKTIONSKNAPPEN

Funktionsknappen används till fyra olika funktioner:

Öppna styrsidan

•

Växla mellan den lokala styrplatsen och fjärrstyrplatsen

•

Byta rotationsriktning

•

Ändra ett parametervärde

•

BYTA STYRPLATS

1 Tryck på FUNCT var som helst i menystrukturen.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

READY

FAULT

ALARM

STOP

RUN

KEYPAD

I/O

REV

FWD

BUS

READY

FAULT

ALARM

STOP

RUN

KEYPAD

I/O

REV

FWD

BUS

READY

FAULT

ALARM

STOP

RUN

KEYPAD

I/O

REV

FWD

BUS

VACON · 80 ANVÄNDARGRÄNSSNITT

2 Välj alternativ med hjälp av uppåt- och

nedåtpilarna. Tryck på OK.

3 Välj antingen lokal styrplats eller fjärrstyrplats

med hjälp av uppåt- och nedåtpilarna. Godkänn valet genom att trycka på OK.

4 Om du ändrade styrplats från Fjärr till Lokal, dvs.

manöverpanelen, måste du ange en manöverpanelsreferens.

När du har gjort valet visas samma meny på skärmen som visades när du tryckte på FUNCT.

VISA STYRSIDAN

Det är enkelt att övervaka de viktigaste värdena på styrsidan. 1 Tryck på FUNCT var som helst i menystrukturen.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

READY

FAULT

ALARM

STOP

RUN

KEYPAD

I/O

REV

FWD

BUS

READY

FAULT

ALARM

STOP

RUN

KEYPAD

I/O

REV

FWD

BUS

ANVÄNDARGRÄNSSNITT VACON · 81

2 Välj alternativ med hjälp av uppåt- och

nedåtpilarna. Öppna sidan genom att trycka på OK. Styrsidan öppnas.

3 Om du använder den lokala styrplatsen och

manöverpanelsreferensen kan du ställa in P3.3.1.8 Manöverpanelsreferens genom att trycka på OK.

Mer information om manöverpanelsreferensen finns i 5.3 Grupp 3.3: Börvärden). Om du använder andra styrplatser eller referensvärden visas frekvensreferensen som inte går att ändra. Övriga värden på den här sidan är multiövervakningsvärden. Välj bland värdena som visas här (se anvisningar i 4.1.1 Multidisplay).

BYTA ROTATIONSRIKTNING

Du kan byta motorns rotationsriktning genom att trycka på FUNCT.

OBS!

Kommandot Ändra riktning visas bara i menyn om styrplatsen är inställd på Lokal.

1 Tryck på FUNCT var som helst i menystrukturen. 2 Välj alternativ med hjälp av uppåt- och

nedåtpilarna. Tryck på OK.

3 Välj en ny rotationsriktning. Den rotationsriktning

som används blinkar. Tryck på OK. Rotationsriktningen ändras direkt och symbolen i statusfältet på skärmen ändras.

SNABBREDIGERINGSFUNKTIONEN

Snabbredigeringsfunktionen ger snabb tillgång till parametrar genom att du anger parameterns id-nummer.

1 Tryck på FUNCT var som helst i menystrukturen. 2 Välj snabbredigering med uppåtpilen eller

nedåtpilen och bekräfta genom att trycka på OK.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

VACON · 82 ANVÄNDARGRÄNSSNITT

3 Ange id-numret på en parameter eller ett

övervakningsvärde. Tryck på OK. Parametervärdet visas i redigeringsläget och övervakningsvärdet visas i övervakningsläget.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

ANVÄNDARGRÄNSSNITT VACON · 83

3.4 MENYSTRUKTUR

Meny Funktion

Snabbinställning Se avsnitt 1.4 Beskrivning av applikationerna.

Driftvärden Driftdisplay

Trendkurva

Grund

I/O

Tillägg/avancerat

Timerfunktioner

PID-regulator

Extern PID-regulator

Multipump

Underhållsräknare

Fältbussdata

Parametrar Se avsnitt 5 Parametermeny.

Diagnostik Aktiva fel

Återställ fel

Felhistorik

Totalräknare

Trippräknare

Programvaruinformation

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

VACON · 84 ANVÄNDARGRÄNSSNITT

Meny Funktion

I/O och maskinvara Standard I/O

Kortplats C

Kortplats D

Kortplats E

Realtidsklocka

Kraftdel inställ

Manöverdel

RS-485

Ethernet

Användarinställningar Val av språk

Parameterbackup *

Omriktarnamn

Parameterjämförelse

Favoriter * Se avsnitt 8.2 Favoriter.

Behörighetsnivåer Se avsnitt 8.3 Behörighetsnivåer.

* = Funktionen är inte tillgänglig i en manöverpanel med textskärm.

3.4.1 SNABBINSTÄLLNING

På menyn Snabbinställning finns de olika guiderna och snabbinställningsparametrarna för VACON® 100 INDUSTRIAL-applikationen. Mer information om parametrarna på den här menyn finns i avsnitt 1.3 Första start och 2 Guider.

3.4.2 ÖVERVAKNING

MULTIDISPLAY

Med multidisplayfunktionen kan du samla ihop fyra till nio objekt för övervakning. Se 4.1.1 Multidisplay.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

ANVÄNDARGRÄNSSNITT VACON · 85

OBS!

Multidisplayfunktionen är inte tillgänglig på textpanelen.

TRENDKURVA

I funktionen Trendkurva visas två driftsvärden samtidigt i grafisk form. Se 4.1.2 Trendkurva.

GRUND

De allmänna övervakningsvärdena kan innefatta statusvärden, uppmätta värden och de faktiska värdena på parametrar och signaler. Se 4.1.3 ALLMÄNNA.

I/O

Det går att övervaka statusen och nivåerna på in- och utsignalerna. Se 4.1.4 I/O.

TILLÄGG/AVANCERAT

Du kan övervaka olika avancerade värden, t.ex. fältbussvärden. Se 4.1.6 Tillägg och avancerat.

TIMERFUNKTIONER

Tack vare den här funktionen kan du övervaka timerfunktioner och realtidsklockan. Se 4.1.7 Övervakning av timerfunktioner.

PID-REGULATOR

Funktionen gör att du kan övervaka PID-regulatorvärdena. Se 4.1.8 Övervakning av PIDregulator.

EXTERN PID-REGULATOR

Övervakar värdena för den externa PID-regulatorn. Se 4.1.9 Övervaka extern PID-regulator.

MULTIPUMP

Funktionen gör att du kan övervaka värdena som gäller driften av fler än en omriktare. Se

4.1.10 Multipump-övervakning.

UNDERHÅLLSRÄKNARE

Övervakar värden för underhållsräknare. Se 4.1.11 Underhållsräknare.

FÄLTBUSSDATA

Funktionen gör att fältbussdata visas som övervakningsvärden. Använd funktionen när du exempelvis vill övervaka driftsättningen av fältbussen. Se 4.1.12 Övervakning av fältbussprocessdata.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

VACON · 86 ANVÄNDARGRÄNSSNITT

3.5 VACON® LIVE

VACON® Live är ett datorverktyg för driftsättning och underhåll av frekvensomriktarna VACON® 10, VACON® 20 och VACON® 100-familjen. Hämta VACON® Live från http:// drives.danfoss.com.

Datorverktyget VACON® Live innehåller följande funktioner:

Inställning av parametrar, övervakning, omriktaruppgifter, dataloggar o.s.v.

•

Verktyget VACON® Loader för programvaruhämtning

•

Seriell kommunikation och Ethernet-support

•

Stöd för Windows XP, Vista, 7 och 8

•

17 språk: engelska, tyska, spanska, finska, franska, italienska, ryska, svenska, kinesiska,

•

tjeckiska, danska, nederländska, polska, portugisiska, rumänska, slovakiska och turkiska

Du kan upprätta anslutningen mellan frekvensomriktaren och datorverktyget med den seriella kommunikationskabeln från VACON®. De seriella kommunikationsdrivrutinerna installeras automatiskt när VACON® Live installeras. När du har anslutit kabeln hittar VACON® Live den anslutna omriktaren automatiskt.

Mer information om hur du använder VACON® Live finns i hjälpen till programmet.

Bild 19: Datorverktyget VACON® Live

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

STOP

READY I/O

ID: M1

Main Menu

Monitor

(12)

Quick Setup

(4)

Parameters

(21)

STOP

READY I/O

ID: M2.1

Monitor

Multimonitor

Timer Functions

Basic

(13)

(7)

STOP

READY I/O

ID:25 FreqReference

Multimonitor

20.0 Hz

Motor Curre

0.00A

DC-link volt

0.0V

Output Freq

0.00 Hz

Motor Speed

0.0 rpm

Motor Voltage

0.0V

Motor Tempera

0.0%

Motor Torque

0.00 %

Unit Tempera

81.9°C

FreqReference

MENYN DRIFTVÄRDE VACON · 87

4 MENYN DRIFTVÄRDE

4.1 ÖVERVAKNINGSGRUPP

Du kan övervaka värdena på parametrar och signaler. Du kan också övervaka statusvärden och uppmätta värden. Några av värdena som ska övervakas är anpassningsbara.

4.1.1 MULTIDISPLAY

På multidisplaysidan kan du samla ihop fyra till nio objekt för övervakning. Välj antal objekt med hjälp av parametern 3.11.4 Multidisplay. Mer information finns i avsnitt 5.11 Grupp 3.11: Applikationsinställningar.

ÄNDRA VILKA OBJEKT SOM SKA ÖVERVAKAS

1 Öppna övervakningsmenyn genom att trycka på OK.

2 Öppna Multidisplay.

3 Aktivera ett objekt som du vill byta ut. Använd

pilknapparna.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

STOP

READY I/O

ID:1 M2.1.1.1

FreqReference

0.00 %Motor Power

Output frequency

FreqReference

Motor Speed

Motor Current

Motor Torque

0.00 Hz

10.00 Hz

0.00 rpm

0.00 A

0.00 %

STOP

READY I/O

ID: M2.2

Monitor

Multimonitor

Basic

Trend Curve

(13)

(7)

STOP

READY I/O

ID: M2.2.1

Trend Curve

Channel 1 min

View Trend Curve

-1000

Sampling interval

100 ms

(2)

VACON · 88 MENYN DRIFTVÄRDE

4 Välj ett nytt objekt i listan och tryck på OK.

4.1.2 TRENDKURVA

I funktionen Trendkurva framställs två övervakade värden i grafisk form. När du väljer ett värde startas registreringen av värdena. På undermenyn Trendkurva kan du

undersöka trendkurvan och välja signal. Du kan också ange lägsta och högsta värden och samplingsintervall samt använda automatisk skala.

ÄNDRA VÄRDENA

Proceduren gör att du kan ändra övervakningsvärdena. 1 Öppna menyn Driftvärden, letar reda på

undermenyn Trendkurva och tryck på OK.

2 Öppna undermenyn Visa trendkurva genom att

trycka på OK.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

STOP

READY I/O

FreqReference

Motor Speed

0.00Hz

0rpm

STOP

READY I/O

ID:3 V2.2.1.1.4

FreqReference

Motor Shaft Power

Output frequency

FreqReference

Motor Speed

Motor Current

Motor Torque

STOP

READY I/O

Motor Current

Motor Speed

0.00A

0rpm

MENYN DRIFTVÄRDE VACON · 89

3 Det går bara att övervaka två värden samtidigt som

trendkurvor. De aktuella valen som ska övervakas, Frekvreferens och Motorvarvtal, visas längst ned i vyn. Välj ett värde du vill ändra med hjälp av pilknapparna. Tryck på OK.

4 Bläddra igenom listan med övervakningsvärden

med hjälp av pilknapparna.

5 Välj ett alternativ och tryck på OK.

STOPPA KURVANS FÖRLOPP

I funktionen Trendkurva kan du också pausa kurvans förlopp och läsa av värdena. Sedan kan du starta kurvan igen.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

RUN

READY ALARM I/O

Motor Current

Motor Speed

0.02A

-317rpm

RUN

READY ALARM I/O

Motor Current Motor Speed

0.02A

-327rpm

RUN

READY ALARM I/O

Motor Current Motor Speed

0.01A

-252rpm

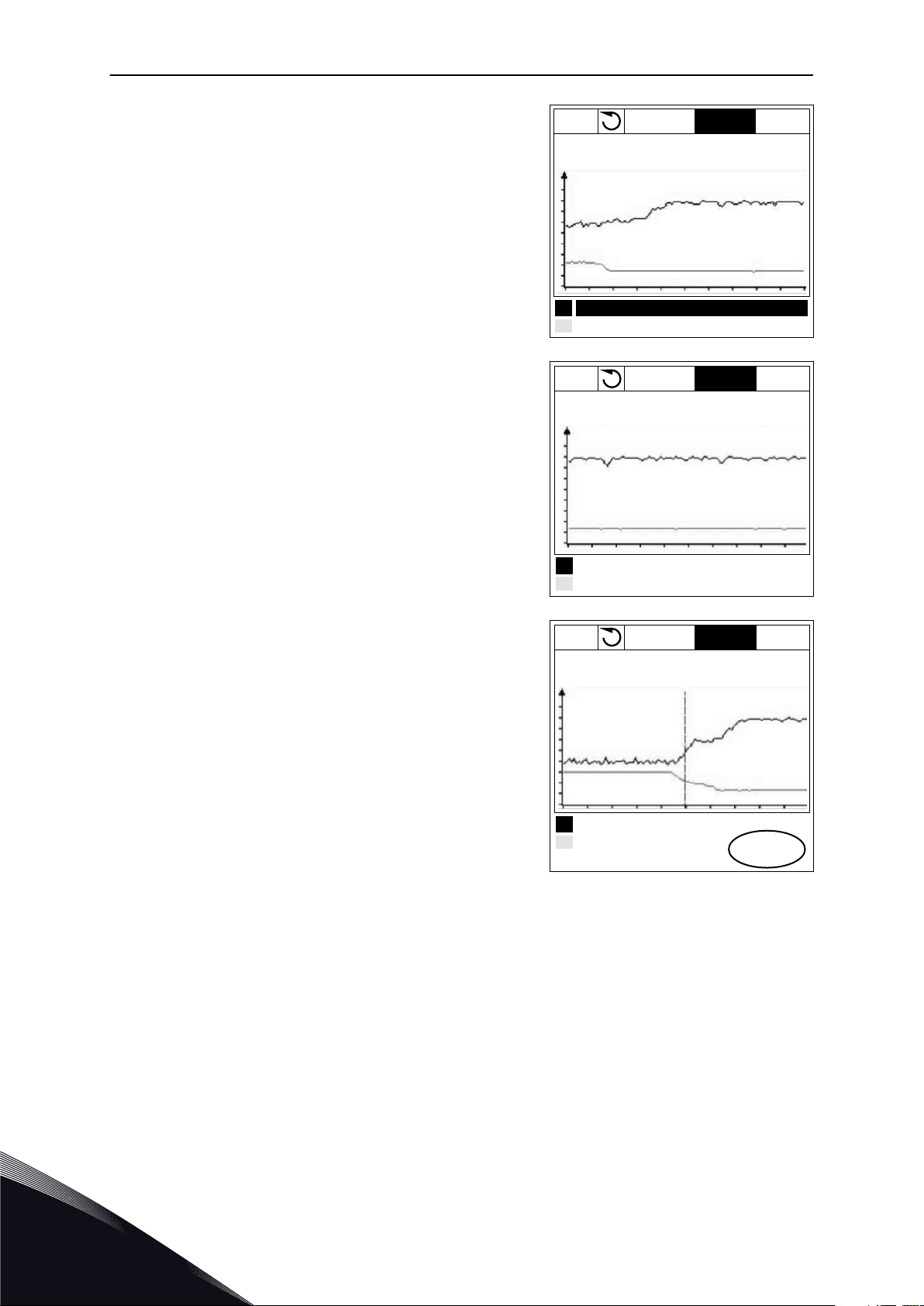

VACON · 90 MENYN DRIFTVÄRDE

1 Aktivera en kurva i kurvvyn genom att trycka på

uppåtpilknappen. Skärmens ram markeras med fetstil.

2 Tryck på OK vid kurvans målpunkt.

3 En lodrät linje visas på kurvan. Värdena i vyns

nederkant motsvarar den lodräta linjens placering.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

RUN

READY ALARM I/O

Motor Current Motor Speed

0.01A

-254rpm

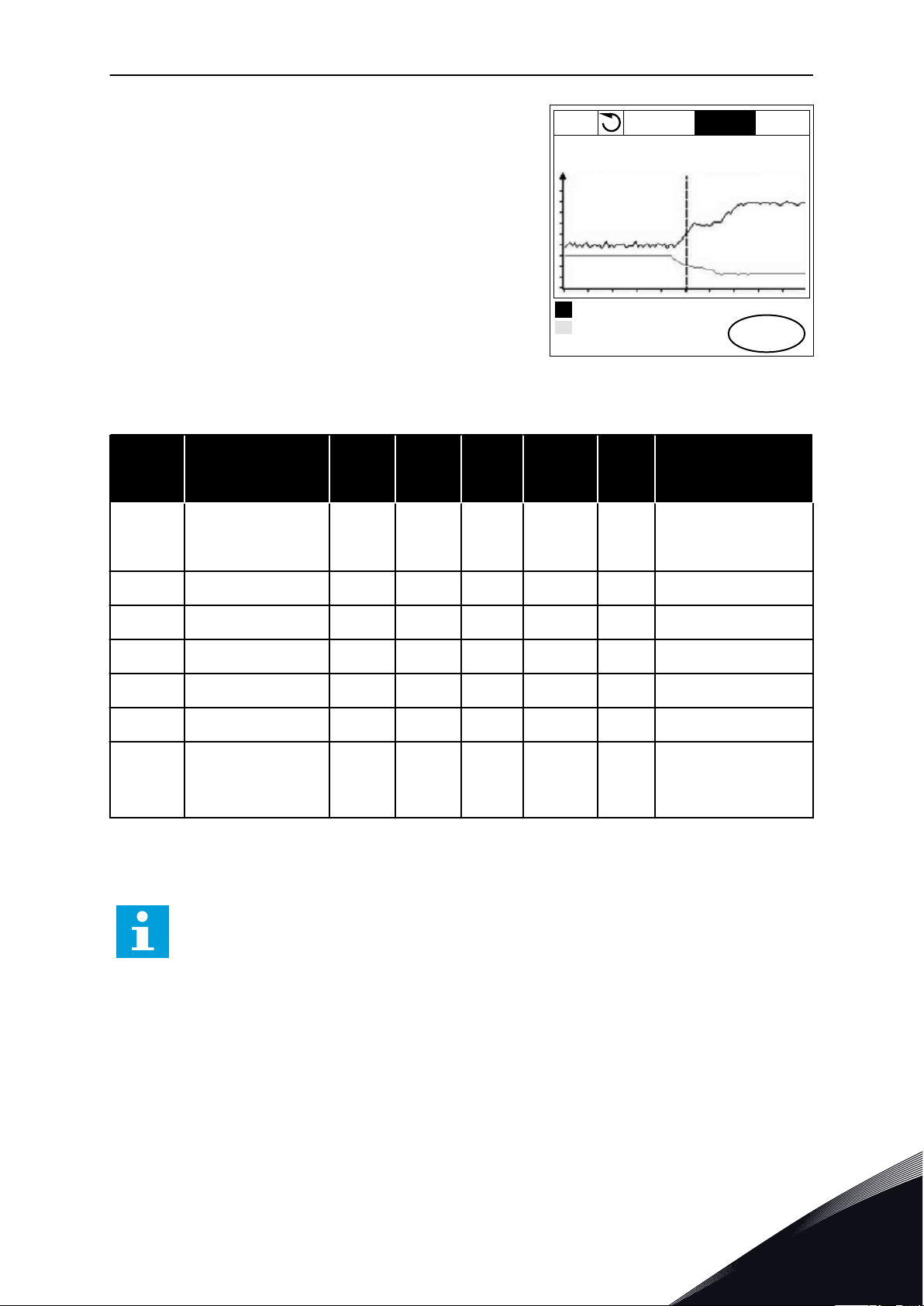

MENYN DRIFTVÄRDE VACON · 91

4 Du kan flytta den lodräta linjen med vänster

respektive höger pilknapp om du vill se värdena på en annan plats på kurvan.

Tabell 20: Parametrar för trendkurva

Standard

Index Parameter Min Max Enhet

värde (förvalt)

Id Beskrivning

Öppna menyn när du

M2.2.1 Visa trendkurva

P2.2.2 Samplingsintervall 100 432000 ms 100 2368

P2.2.3 Kanal 1 min -214748 1000 -1000 2369

P2.2.4 Kanal 1 max -1000 214748 1000 2370

P2.2.5 Kanal 2 min -214748 1000 -1000 2371

P2.2.6 Kanal 2 max -1000 214748 1000 2372

P2.2.7 Autoskala 0 1 0 2373

vill övervaka värdena i form av en kurva.

0 = Förhindrad 1 = Tillåten

4.1.3 ALLMÄNNA

I följande tabell visas de allmänna övervakningsvärdena och tillhörande beskrivning.

OBS!

Övervakningsmenyn innehåller endast statusinformation om standard I/O-kort. Statusen på alla I/O-kortsignaler finns som rådata på systemmenyn I/O och Hårdvara.

Kontrollera statusen på I/O-tilläggskortet i menyn I/O och Hårdvara när du uppmanas till det.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

VACON · 92 MENYN DRIFTVÄRDE

Tabell 21: Alternativ på övervakningsmenyn

Index

V2.3.1 Utfrekvens Hz 0.01 1

V2.3.2 Frekvensreferens Hz 0.01 25

V2.3.3 Motorvarvtal rpm 1 2

V2.3.4 Motorström A Varierar 3

V2.3.5 Motormoment % 0.1 4

V2.3.7 Motoraxeleffekt % 0.1 5

V2.3.8 Motoraxeleffekt kW/hk Varierar 73

V2.3.9 Motorspänning V 0.1 6

V2.3.10 DC-spänning V 1 7

V2.3.11

V2.3.12 Motortemperatur % 0.1 9

Övervakningsvärd

Enhetens tempe-

ratur

Enhet Skala Id Beskrivning

°C 0.1 8

V2.3.13 Motorförvärmning 1 1228

V2.3.14 Moment börvärde % 0.1 18

0 = AV 1 = Värmning (DC-strömmatning)

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

MENYN DRIFTVÄRDE VACON · 93

4.1.4 I/O

Tabell 22: Övervakning av I/O-signal

Index

V2.4.1

V2.4.2

V2.4.3

V2.4.4 Analog ingång 1 % 0.01 59 Kortplats A.1 som standard.

V2.4.5 Analog ingång 2 % 0.01 60 Kortplats A.2 som standard.

V2.4.6 Analog ingång 3 % 0.01 61 Kortplats D.1 som standard.

V2.4.7 Analog ingång 4 % 0.01 62 Kortplats D.2 som standard.

V2.4.8 Analog ingång 5 % 0.01 75 Kortplats E.1 som standard.

V2.4.9 Analog ingång 6 % 0.01 76 Kortplats E.2 som standard.

V2.4.10 Kortplats A AO1 % 0.01 81

Övervakningsvärd

Kortplats A DIN 1,

2, 3

Kortplats A DIN 4,

5, 6

Kortplats B RO 1,

2, 3

Enhet Skala id Beskrivning

1 15

1 16

1 17

4.1.5 TEMPERATURINGÅNGAR

OBS!

Parametergruppen visas bara om ett tilläggskort för temperaturmätning (OPT-BH) är installerat.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

VACON · 94 MENYN DRIFTVÄRDE

Tabell 23: Övervaka temperaturingångar

Index

V2.5.1

V2.5.2

V2.5.3

V2.5.4

V2.5.5

V2.5.6

Övervakningsvärd

Temperaturingång

Enhet Skala Id Beskrivning

°C 0.1 50

°C 0.1 51

°C 0.1 52

°C 0.1 69

°C 0.1 70

°C 0.1 71

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

MENYN DRIFTVÄRDE VACON · 95

4.1.6 TILLÄGG OCH AVANCERAT

Tabell 24: Övervaka avancerade värden

Index

V2.6.1 Omriktarstatusord 1 43

V2.6.2 Driftklar status 1 78

V2.6.3

Övervakningsvärd

Applikation sta-

tusord1

Enhet Skala id Beskrivning

1 89

B1 = Klar B2 = Drift B3 = Fel B6 = Driftfrigivning B7 = Aktivt larm B10 = DC-ström stoppad B11 = DC-broms aktiv B12 = Driftförfrågning B13 = Motorregulator aktiv B15 = Bromschopper aktiv

B0 = Driftfrigivning hög B1 = Inget aktivt fel B2 = Laddn.brytare stängd B3 = DC-spänning inom gränser B4 = Krafthantering initierad B5 = Kraftenheten blockerar inte start B6 = Systemprogrammet blockerar inte start

B0 = Förregling 1 B1 = Förregling 2 B2 = Reserverad B3 = Ramp 2 aktiv B4 = Styrning av mekanisk broms B5 = I/O A-styrning aktiv B6 = I/O B-styrning aktiv B7 = Fältbusstyrning aktiv B8 = Lokal styrning aktiv B9 = PC-styrning aktiv B10 = Förvalda frekvenser aktivt B11 = Jogging aktivt B12 = Brandfunktion aktiv B13 = Motorförvärmning aktivt B14 = Snabbstopp aktivt B15 = Omriktaren stoppad från panel

B0 = Acc/Ret förbjudet B1 = Motorbrytare öppen

V2.6.4

V2.6.5 DIN-statusord 1 1 56

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

Applikation sta-

tusord2

1 90

B5 = Jockeypump aktiv B6 = Primingpump aktiv B7 = Övervakning av ingångstryck (Varning/ Fel) B8 = Frostskydd (Varning/Fel) B9 = Autorens aktivt

VACON · 96 MENYN DRIFTVÄRDE

Tabell 24: Övervaka avancerade värden

Index

V2.6.6 DIN-statusord 2 1 57

V2.6.7

V2.6.8

V2.6.9

Övervakningsvärd

Motorström med 1

decimal

Frekvensrefe-

renskälla

Senast aktiva fel-

kod

Enhet Skala id Beskrivning

0.1 45

1 1495

1 37

0 = Dator 1 = Förv frekv 2 = Panelreferens 3 = Fältbuss 4 = AI1 5 = AI2 6 = AI1 + AI2 7 = PID-regulator 8 = Motor potentiom. 9 = Joystick 10 = Jogging 100 = Inte definierad 101 = Larm,FörvFrekv 102 = Autorensning

V2.6.10

V2.6.11

V2.6.12

V2.6.13

V2.6.14

Senast aktiva fel-

Senast aktiva var-

ningskod

Senast aktiva var-

nings-id

Motorregulator-

status

Motoraxeleffekt 1

retardation

1 95

1 74

1 94

1 77

kW/hk 98

B0 = Strömgräns (motor) B1 = Strömgräns (generator) B2 = Varvtalsgräns (motor) B3 = Varvtalsgräns (generator) B4 = Överspänningsregulator B5 = Underspänningsregulator B6 = Effektgräns (motor) B7 = Effektgräns (generator)

4.1.7 ÖVERVAKNING AV TIMERFUNKTIONER

Övervakar värdena för timerfunktioner och realtidsklockan.

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

MENYN DRIFTVÄRDE VACON · 97

Tabell 25: Övervaka timerfunktionerna

Index

V2.7.1 TK 1, TK 2, TK 3 1 1441

V2.7.2 Intervall 1 1 1442

V2.7.3 Intervall 2 1 1443

V2.7.4 Intervall 3 1 1444

V2.7.5 Intervall 4 1 1445

V2.7.6 Intervall 5 1 1446

V2.7.7 Timer 1 s 1 1447

V2.7.8 Timer 2 s 1 1448

V2.7.9 Timer 3 s 1 1449

V2.7.10 Realtidsklocka 1450

Övervakningsvärd

Enhet Skala id Beskrivning

4.1.8 ÖVERVAKNING AV PID-REGULATOR

Tabell 26: Övervaka värden för PID-regulatorn

Index

V2.8.1 PID1 börvärde Varierar

V2.8.2 PID1 ärvärde Varierar

V2.8.3 PID1-avvikelse Varierar

V2.8.4 PID1 utgång % 0.01 23

V2.8.5 PID1-status 1 24

Övervakningsvärd

Enhet Skala Id Beskrivning

Som i

P3.13.1.7

(se 5.13

Grupp

3.13: PIDregulator)

Som i

P3.13.1.7

Som i

P3.13.1.7

0 = Stoppad 1 = I drift 3 = Viloläge 4 = I dödbandet (se 5.13 Grupp 3.13: PID-regu- lator)

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

VACON · 98 MENYN DRIFTVÄRDE

4.1.9 ÖVERVAKA EXTERN PID-REGULATOR

Tabell 27: Övervakning av värdena för den externa PID-regulatorn

Index

V2.9.1 ExtPID börvärde Varierar

V2.9.2 ExtPID ärvärde Varierar

V2.9.3 ExtPID-fel Varierar

V2.9.4 ExtPID-utgång % 0.01 86

V2.9.5 ExtPID status 1 87

Övervakningsvärd

Unit Skala id Beskrivning

Som i

P3.14.1.1

0 (se

5.14

Grupp

3.14:

Extern

PID-

regulator)

Som i

P3.14.1.1

Som i

P3.14.1.1

0 = Stoppad 1 = I drift 2=I dödbandet (se 5.14 Grupp 3.14: Extern PID- regulator)

4.1.10 MULTIPUMP-ÖVERVAKNING

Tabell 28: Multipump-övervakning

Index

V2.10.1 Motorer i drift 1 30

V2.10.2 Autväx Till/Från 1 1114

Övervakningsvärd

Unit Skala id Beskrivning

4.1.11 UNDERHÅLLSRÄKNARE

Tabell 29: Övervakning av underhållsräknare

Index

V2.11.1

Övervakningsvärd

Underhållsräk-

nare 1

Enhet Skala Id Beskrivning

h/kRev Varierar 1101

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

MENYN DRIFTVÄRDE VACON · 99

4.1.12 ÖVERVAKNING AV FÄLTBUSSPROCESSDATA

Tabell 30: Övervakning av fältbussprocessdata

Index

V2.12.1 FB-kontrollord 1 874

V2.12.2

V2.12.3 FB-data i 1 1 876

V2.12.4 FB-data i 2 1 877

V2.12.5 FB-data i 3 1 878

V2.12.6 FB-data i 4 1 879

V2.12.7 FB-data i 5 1 880

V2.12.8 FB-data i 6 1 881

V2.12.9 FB-data i 7 1 882

V2.12.10 FB-data i 8 1 883

V2.12.11 FB statusord 1 864

V2.12.12

Övervakningsvärd

FB varvtalsbör-

värde

FB varvtalsär-

värde

Enhet Skala id Beskrivning

Varierar 875

0.01 865

V2.12.13 FB-data ut 1 1 866

V2.12.14 FB-data ut 2 1 867

V2.12.15 FB-data ut 3 1 868

V2.12.16 FB-data ut 4 1 869

V2.12.17 FB-data ut 5 1 870

V2.12.18 FB-data ut 6 1 871

V2.12.19 FB-data ut 7 1 872

V2.12.20 FB-data ut 8 1 873

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/

VACON · 100 PARAMETERMENY

5 PARAMETERMENY

5.1 GRUPP 3.1: MOTORINSTÄLLNING

Tabell 31: Parametrar från motorns märkskylt

Index Parameter Min Max Enhet Standard Id Beskrivning

P3.1.1.1

P3.1.1.2

P3.1.1.3 Motorns märkvarvtal 24 19200 rpm Varierar 112

P3.1.1.4 Motorns märkström IH × 0,1 IH × 2 A Varierar 113

P3.1.1.5

P3.1.1.6 Motorns märkeffekt Varierar Varierar kW Varierar 116

Motorns märkspän-

ning

Motorns märkfrek-

vens

Motorns cos fi

(Effektfaktor)

Varierar Varierar V Varierar 110

8.00 320.00 Hz 50 / 60 111

0.30 1.00 Varierar 120

LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
