Danfoss vacon 100, vacon 100 hvac, vacon 100 flow Installation guide [pt]

vacon 100

®

vacon 100 flow

vacon 100 hvac

conversores de frequência ca

®

®

manual de instalação

conversores de frequência

montados na parede

PREFÁCIO VACON · 3

PREFÁCIO

ID do documento: DPD01722G
Data: 15.12.2015

SOBRE ESTE MANUAL

Este manual é copyright da Vacon Plc. Todos os direitos reservados.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

VACON · 4

TEL. [phone] · FAX [phone]

SUMÁRIO VACON · 5

SUMÁRIO

Prefácio

Sobre este manual 3

1 Aprovações 8
2 Segurança 10

2.1 Símbolos de segurança usados no manual 10

2.2 Aviso 10

2.3 Cuidado 11

2.4 Aterramento e proteção de falha do terra 12

2.5 Compatibilidade eletromagnética (CEM) 13

2.6 Uso de um dispositivo RCD ou RCM 13

3 Recepção da entrega 15

3.1 Rótulo da embalagem 15

3.2 Código de designação de tipo 16

3.3 Conteúdo da entrega 16

3.4 Desembalando e içando o conversor de frequência 16

3.4.1 Peso do conversor de frequência 16

3.4.2 Içamento dos chassis MR8 e MR9 17

3.5 Acessórios 18

3.5.1 Chassi MR4 19

3.5.2 Chassi MR5 20

3.5.3 Chassi MR6 21

3.5.4 Chassi MR7 22

3.5.5 Chassi MR8 22

3.5.6 Chassi MR9 23

3.6 Rótulo de "Produto modificado" 23

3.7 Descarte 23

4 Montagem 24

4.1 Informações gerais sobre a montagem 24

4.2 Dimensões para montagem em parede 24

4.2.1 Montagem em parede do MR4 24

4.2.2 Montagem em parede do MR5 25

4.2.3 Montagem em parede do MR6 26

4.2.4 Montagem em parede do MR7 27

4.2.5 Montagem em parede do MR8, IP21 e IP54 28

4.2.6 Montagem em parede do MR8, IP00 29

4.2.7 Montagem em parede do MR9, IP21 e IP54 30

4.2.8 Montagem em parede do MR9, IP00 31

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

VACON · 6 SUMÁRIO

4.3 Dimensões para montagem na parede, América do Norte 32

4.3.1 Montagem na parede do MR4, América do Norte 32

4.3.2 Montagem na parede do MR5, América do Norte 33

4.3.3 Montagem na parede do MR6, América do Norte 34

4.3.4 Montagem na parede do MR7, América do Norte 35

4.3.5 Montagem na parede do MR8, América do Norte 36

4.3.6 Montagem na parede do MR8, UL Tipo aberto, América do Norte 37

4.3.7 Montagem na parede do MR9, América do Norte 38

4.3.8 Montagem na parede do MR9, UL Tipo aberto, América do Norte 39

4.4 Dimensões para montagem em flange 39

4.4.1 Montagem em flange do MR4 43

4.4.2 Montagem em flange do MR5 44

4.4.3 Montagem em flange do MR6 45

4.4.4 Montagem em flange do MR7 46

4.4.5 Montagem em flange do MR8 47

4.4.6 Montagem em flange do MR9 48

4.5 Dimensões para montagem em flange, América do Norte 49

4.5.1 Montagem em flange do MR4, América do Norte 49

4.5.2 Montagem em flange do MR5, América do Norte 50

4.5.3 Montagem em flange do MR6, América do Norte 51

4.5.4 Montagem em flange do MR7, América do Norte 52

4.5.5 Montagem em flange do MR8, América do Norte 53

4.5.6 Montagem em flange do MR9, América do Norte 54

4.6 Refrigeração 55

5 Cabeamento elétrico 58

5.1 Conexões de cabos 58

5.2 Normas da UL sobre cabeamento 59

5.3 Dimensionamento e seleção do cabo 59

5.3.1 Tamanhos dos cabos e fusíveis 60

5.3.2 Tamanhos de cabos e fusíveis, América do Norte 64

5.4 Cabos do resistor de frenagem 69

5.5 Preparação para a instalação dos cabos 70

5.6 Instalação do cabo 71

5.6.1 Chassis MR4 a MR7 71

5.6.2 Chassis MR8 a MR9 77

5.7 Instalação em uma rede aterrada em canto 89

6 Unidade de controle 90

6.1 Componentes da unidade de controle 90

6.2 Cabeamento da unidade de controle 91

6.2.1 Seleção dos cabos de controle 91

6.2.2 Terminais de controle e interruptores DIP 92

6.3 Conexão Fieldbus 96

6.3.1 Uso do fieldbus por meio de cabo Ethernet 97

6.3.2 Uso do fieldbus por meio de cabo RS485 100

6.4 Instalação das placas opcionais 104

6.4.1 Procedimento de instalação 105

TEL. [phone] · FAX [phone]

SUMÁRIO VACON · 7

6.5 Instalação de uma bateria para o Relógio de tempo real (RTC) 106

6.6 Barreiras de isolamento galvânico 106

7 Comissionamento e instruções adicionais 108

7.1 Segurança no comissionamento 108

7.2 Comissionamento do conversor de frequência 108

7.3 Operação do motor 109

7.3.1 Verificações antes da partida do motor 109

7.4 Medição do isolamento do cabo e do motor 109

7.5 Instalação em ambientes marinhos 110

7.6 Instalação em um sistema IT 110

7.6.1 O jumper CEM em MR4, MR5 e MR6 110

7.6.2 O jumper CEM no MR7 113

7.6.3 O jumper CEM no MR8 115

7.6.4 O jumper CEM no MR9 116

7.7 Manutenção 117

8 Dados técnicos, Vacon® 100 119

8.1 Classificações de potência do conversor de frequência 119

8.1.1 Tensão da rede elétrica 208-240 V 119

8.1.2 Tensão da rede elétrica 380-500 V 121

8.1.3 Tensão da rede elétrica 525-600 V 122

8.1.4 Tensão da rede elétrica 525-690 V 123

8.1.5 Capacidade de sobrecarga 123

8.1.6 Classificação do resistor de frenagem 124

8.2 Vacon® 100 - dados técnicos 129

9 Dados técnicos, Vacon® 100 FLOW 135

9.1 Classificações de potência do conversor de frequência 135

9.1.1 Tensão da rede elétrica 208-240 V 135

9.1.2 Tensão da rede elétrica 380-500 V 137

9.1.3 Tensão da rede elétrica 525-600 V 138

9.1.4 Tensão da rede elétrica 525-690 V 139

9.1.5 Capacidade de sobrecarga 139

9.2 Vacon® 100 FLOW - dados técnicos 141

10 Dados técnicos, Vacon® 100 HVAC 147

10.1 Classificações de potência do conversor de frequência 147

10.1.1 Tensão da rede elétrica 208-240 V 147

10.1.2 Tensão da rede elétrica 380-500 V 149

10.1.3 Capacidade de sobrecarga 150

10.2 Vacon® 100 HVAC - dados técnicos 151

11 Dados técnicos sobre as conexões de controle 156

11.1 Dados técnicos sobre as conexões de controle 156

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

VACON · 8 APROVAÇÕES

1 APROVAÇÕES

Aqui estão as aprovações que foram concedidas a este produto da Vacon.

Declaração de Conformidade da CE

1.
Veja a Declaração de Conformidade da CE na próxima página.

•

Aprovação da UL

2.
Número de arquivo de aprovação cULus E171278.

•

Aprovação RCM

3.
Número da aprovação RCM: E2204.

•

1

TEL. [phone] · FAX [phone]

DECLARAÇÃO DE CONFORMIDADE DA CE
Nós

Nome do fabricante: Vacon Oyj
Endereço do fabricante: P.O. Box 25

Runsorintie 7
FIN-65381 Vaasa
Finlândia
declaramos por meio desta que o produto

Nome do produto: Conversor de frequência Vacon 100
Designação de modelo: Conversores de frequência montados na parede:

Vacon 0100 3L 0003 2...0310 2
Vacon 0100 3L 0003 4...0310 4
Vacon 0100 3L 0003 5...0310 5
Vacon 0100 3L 0004 6...0208 6
Vacon 0100 3L 0007 7...0208 7

Conversores IP00:

Vacon 0100 3L 0140 2...0310 2
Vacon 0100 3L 0140 5...1180 5
Vacon 0100 3L 0080 6...0820 6
Vacon 0100 3L 0080 7...0820 7
Conversores fechados:
Vacon 0100 3L 0140 5...0590 5
Vacon 0100 3L 0080 7...0820 7

foi projetado e fabricado em conformidade com as seguintes normas:
Segurança: EN 61800-5-1: 2007
EN 60204-1: 2009 (conforme relevante)
CEM: EN 61800-3: 2004 + A1: 2012
EN 61000-3-12

e em conformidade com as disposições de segurança relevantes da Diretiva de
Baixa Tensão (2006/95/EC) e a Diretiva de CEM 2004/108/EC.

É assegurado por meio de medições internas e pelo controle de qualidade que
o produto está em total conformidade com os requisitos das atuais Diretivas e
normas relevantes.

Vaasa, 31 de março de 2015
Vesa Laisi
Presidente
Ano em que a marcação CE foi afixada: 2009

APROVAÇÕES VACON · 9

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

1

VACON · 10 SEGURANÇA

2 SEGURANÇA

2.1 SÍMBOLOS DE SEGURANÇA USADOS NO MANUAL

Este manual contém avisos e indicações de cuidado, que são identificados por símbolos de
segurança. Os avisos e as indicações de cuidado fornecem informações importantes sobre
como evitar ferimentos e danos ao equipamento ou ao seu sistema.

Leia cuidadosamente os avisos e as indicações de cuidado e obedeça a suas instruções.

Tabela 1: Símbolos de segurança

Símbolo de segurança Descrição

AVISO!

2.2 AVISO

AVISO

Não toque nos componentes da unidade de potência quando o conversor estiver
conectado à rede elétrica. Os componentes estarão energizados quando o
conversor estiver conectado à rede elétrica. Um contato com essa tensão é muito
perigoso.

AVISO

Não toque nos terminais U, V e W do cabo do motor, nos terminais do resistor de
frenagem ou nos terminais CC quando o conversor estiver conectado à rede
elétrica. Esses terminais estarão energizados quando o conversor estiver
conectado à rede elétrica, inclusive quando o motor não estiver em operação.

CUIDADO!

SUPERFÍCIE QUENTE!

2

AVISO

Não toque nos terminais de controle. Eles podem apresentar uma tensão perigosa
também quando o conversor estiver desconectado da rede elétrica.

TEL. [phone] · FAX [phone]

SEGURANÇA VACON · 11

AVISO

Antes de fazer trabalhos elétricos, certifique-se de que não haja tensão nos
componentes do conversor.

AVISO

Para fazer trabalho nas conexões de terminal do conversor, desconecte o
conversor da rede elétrica e certifique-se de que o motor tenha parado. Aguarde 5
minutos antes de abrir a tampa do conversor. Em seguida, use um dispositivo de
medição para certificar-se de que não haja tensão. As conexões de terminal e os
componentes do conversor estarão energizados por 5 minutos após ele ter sido
desconectado da rede elétrica e o motor ter parado.

AVISO

Antes de conectar o conversor à rede elétrica, certifique-se de que a tampa da
frente e a capa do cabo do conversor estejam fechadas. As conexões do conversor
estarão energizadas quando ele estiver conectado à rede elétrica.

AVISO

Desconecte o motor do conversor caso uma partida acidental possa ser perigosa.
Quando houver uma inicialização, interrupção de energia ou reinicialização por
falha, o motor será acionado imediatamente se o sinal de partida estiver ativo, a
menos que o controle de pulso da lógica de Partida/Parada tenha sido selecionado.
Se os parâmetros, as aplicações ou o software forem alterados, as funções de E/S
(incluindo as entradas de partida) podem ser alteradas.

AVISO

Use luvas protetoras ao realizar operações de montagem, cabeamento ou
manutenção. O conversor de frequência pode apresentar bordas afiadas cortantes.

2.3 CUIDADO

CUIDADO!

Não mova o conversor de frequência. Use uma instalação fixa para evitar danos ao
conversor.

CUIDADO!

Não faça medições quando o conversor de frequência estiver conectado à rede
elétrica. Isso pode causar danos ao conversor.

CUIDADO!

Certifique-se de que haja conexão de terra de proteção reforçada. É obrigatório,
pois a corrente de toque dos conversores de frequência é superior a 3,5 mA CA
(consulte a EN 61800-5-1). Consulte o capítulo 2.4 Aterramento e proteção de falha
do terra.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

2

VACON · 12 SEGURANÇA

CUIDADO!

Não use peças sobressalentes que não sejam do mesmo fabricante. O uso de
outras peças sobressalentes pode causar danos ao conversor.

CUIDADO!

Não toque nos componentes das placas de circuito. A tensão estática pode
danificar esses componentes.

CUIDADO!

Certifique-se de que o nível EMC do conversor de frequência seja o correto para
sua rede elétrica. Consulte o capítulo 7.6 Instalação em um sistema IT. Um nível
EMC incorreto pode danificar o conversor.

CUIDADO!

Evite a interferência de rádio. O conversor de frequência pode causar interferência
de rádio em um ambiente doméstico.

INDICAÇÃO!

Se você ativar a função de redefinição automática, o motor será acionado
automaticamente depois de uma redefinição automática por falha. Consulte o
Manual de Aplicação.

INDICAÇÃO!

Se você usar o conversor de frequência como parte de um equipamento, o
fabricante do equipamento deverá fornecer um dispositivo de desconexão da rede
elétrica (consulte a EN 60204-1).

2.4 ATERRAMENTO E PROTEÇÃO DE FALHA DO TERRA

CUIDADO!

O conversor de frequência deve ser sempre aterrado com um condutor de
aterramento conectado ao terminal de aterramento identificado pelo símbolo .

Não utilizar um condutor de aterramento pode danificar o conversor.

A corrente de toque do conversor é superior a 3,5 mA CA. O padrão EN 61800-5-1 diz que
uma ou mais destas condições para o circuito protetor devem ser verdadeiras.

A conexão deve ser fixa.

O condutor do aterramento de proteção deve ter uma área de seção transversal de no

a)

mínimo 10 mm2 de Cu ou 16 mm2 de Al. OU
Deve haver uma desconexão automática da rede elétrica caso o condutor do

b)

aterramento de proteção quebre. Consulte o capítulo 5 Cabeamento elétrico. OR
Deve haver um terminal para um segundo condutor do aterramento de proteção com a

c)

mesma área de seção transversal do primeiro condutor de aterramento de proteção.

2

TEL. [phone] · FAX [phone]

SEGURANÇA VACON · 13

Tabela 2: Seção transversal do condutor de aterramento de proteção

Área de seção transversal dos condutores de fase (S)
[mm2]

S ≤ 16 S

16 < S ≤ 35 16

35 < S S/2

Área da seção transversal mínima do condutor de
aterramento de proteção em questão [mm2]

Os valores da tabela são válidos somente se o condutor de aterramento de proteção for feito
do mesmo metal que os condutores das fases. Caso contrário, a área da seção transversal
do condutor de aterramento de proteção deverá ser determinada de forma que ela produza
uma condutância equivalente à que resulta da aplicação desta tabela.

A área da seção transversal de cada condutor de aterramento de proteção que não seja
parte do cabo da rede elétrica ou do gabinete do cabo deve ser de, no mínimo:

2,5 mm2 se houver uma proteção mecânica, e

•

4 mm2 se não houver uma proteção mecânica. Se você possuir equipamentos

•

conectados por cabo, certifique-se de que o condutor de aterramento de proteção no
cabo seja o último condutor a ser interrompido, caso o mecanismo de alívio de tensão se
quebre.

Obedeça aos regulamentos locais sobre o tamanho mínimo do condutor de aterramento de
proteção.

INDICAÇÃO!

Como existem correntes capacitivas altas no conversor de frequência, é possível
que os interruptores de proteção contra falha de corrente não funcionem
adequadamente.

CUIDADO!

Não faça testes de resistência de tensão no conversor de frequência. O fabricante
já fez os testes. Efetuar testes de resistência de tensão pode danificar o conversor.

2.5 COMPATIBILIDADE ELETROMAGNÉTICA (CEM)

O conversor deve obedecer ao padrão IEC 61000-3-12. Para obedecê-lo, a potência de curto-

-circuito SSC deve ser de, no mínimo, 120 R

no ponto de interface entre sua rede elétrica e

SCE

a rede elétrica pública. Certifique-se de conectar o conversor e o motor à rede elétrica com
uma potência de curto-circuito SSC mínima de 120 R

. Se necessário, entre em contato

SCE

com o operador da sua rede elétrica.

2.6 USO DE UM DISPOSITIVO RCD OU RCM

O conversor pode causar uma corrente no condutor do aterramento de proteção. Você pode
usar um dispositivo de proteção operado a corrente residual (RCD), ou um dispositivo de
monitoramento operado a corrente residual (RCM) para oferecer proteção contra um contato

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

2

VACON · 14 SEGURANÇA

direto ou indireto. Use um dispositivo RCM ou RCD tipo B no lado da rede elétrica do
conversor.

2

TEL. [phone] · FAX [phone]

A B

C

H

I

D

F
G

E

RECEPÇÃO DA ENTREGA VACON · 15

3 RECEPÇÃO DA ENTREGA

Antes de um conversor de frequência Vacon® ser enviado a um cliente, o fabricante efetua
vários testes no conversor. No entanto, após remover a embalagem, examine o conversor
em busca de sinais de danos durante o transporte.

Caso o conversor de frequência tenha sido danificado durante a remessa, contate a empresa
seguradora da carga ou o transportador.

Para garantir que o conteúdo da entrega esteja correto e completo, compare a designação
de tipo do produto ao código de designação de tipo. Consulte o Capítulo 3.2 Código de
designação de tipo.

3.1 RÓTULO DA EMBALAGEM

Fig. 1: O rótulo da embalagem dos conversores de frequência Vacon

A. ID do lote
B. Número de pedido da Vacon
C. Código de designação de tipo
D. Número de série
E. Tensão da rede elétrica

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

F. A corrente nominal de saída
G. Classe IP
H. Código da aplicação
I. Número do pedido do cliente

3

VACON · 16 RECEPÇÃO DA ENTREGA

3.2 CÓDIGO DE DESIGNAÇÃO DE TIPO

O código de designação de tipo da Vacon é composto por códigos padrão e códigos opcionais.
Cada parte do código de designação de tipo corresponde aos dados do seu pedido. O código
pode ter este formato, por exemplo:

VACON0100-3L-0061-5+IP54
VACON0100-3L-0061-5-FLOW

Tabela 3: Descrição das partes no código de designação de tipo

Código Descrição

VACON Essa parte é a mesma para todos os produtos.

0100 Linha de produtos: 0100 = Vacon 100

3L Entrada/Função: 3L = Uma entrada de 3 fases

0061 A classificação do conversor, em amperes. Por exemplo, 0061 = 61 A

5 Tensão da rede elétrica:

2 = 208-240 V
5 = 380-500 V
6 = 525-600 V
7 = 525-690 V

FLOW Conversor de frequência Vacon 100 FLOW

+IP54 Códigos opcionais. Há várias opções, como, por exemplo, +IP54 (um conversor

de frequência com classe de proteção IP IP54)

3.3 CONTEÚDO DA ENTREGA

O conteúdo da entrega, MR4-MR9

Conversor montado na parede com unidade de controle integrada

•

Bolsa de acessórios

•

Guia Rápido, Instruções de Segurança e os manuais para as opções solicitadas

•

Manual de Instalação e Manual de Aplicação, caso os tenha solicitado

•

3.4 DESEMBALANDO E IÇANDO O CONVERSOR DE FREQUÊNCIA

3.4.1 PESO DO CONVERSOR DE FREQUÊNCIA

Os pesos dos conversores de frequência variam de acordo com os chassis. Pode ser
necessário que você use um equipamento de içamento para mover o conversor de sua
embalagem.

3

TEL. [phone] · FAX [phone]

RECEPÇÃO DA ENTREGA VACON · 17

Tabela 4: Pesos dos diferentes chassis

Chassi Peso, IP21/IP54

[kg]

MR4 6.0 13.2

MR5 10.0 22.0

MR6 20.0 44.1

MR7 37.5 82.7

MR8 66.0 62.0 145.5 136.7

MR9 119.5 103.5 263.5 228.2

Peso, IP00 [kg] Peso, UL Tipo 1 /

Tipo 12 [lb.]

Peso, UL Tipo
Aberto [lb.]

3.4.2 IÇAMENTO DOS CHASSIS MR8 E MR9

1 Remova o conversor da paleta em que ele está

aparafusado.

2 Use um equipamento de içamento suficientemente

forte para o peso do conversor.

3 Disponha os ganchos de içamento simetricamente

em um mínimo de 2 orifícios.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

3

≤45°

VACON · 18 RECEPÇÃO DA ENTREGA

4 O ângulo máximo de içamento é de 45 graus.

3.5 ACESSÓRIOS

Depois de ter aberto a embalagem e içado o conversor para fora, certifique-se de ter
recebido todos os acessórios. O conteúdo da bolsa de acessórios é diferente para cada
chassi e classe de proteção diferente.

3

TEL. [phone] · FAX [phone]

RECEPÇÃO DA ENTREGA VACON · 19

3.5.1 CHASSI MR4

Tabela 5: Conteúdo da bolsa de acessórios

Item Quantidade Descrição

Parafuso M4x16 11 Parafusos para as garras de aterramento

para blindagem de cabo (6), garras de ater­ramento para cabo de controle (3) e garras
de aterramento para condutor de aterra­mento (2)

Parafuso M4x8 1 Parafuso para o aterramento opcional

Parafuso M5x12 1 Parafuso para o aterramento externo do

conversor

Garra de aterramento para cabo de controle 3 Aterramento do cabo de controle

Garra de aterramento para blindagem de cabo,
tamanho M25

Garra de aterramento para condutor de ater­ramento

Rótulo de "Produto modificado" 1 Dados sobre as alterações

IP21: Passador do cabo 3 Vedação para os cabos

IP54: Passador do cabo 6 Vedação para os cabos

3 Garras dos cabos de força

2 Aterramento do cabo de força

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

3

VACON · 20 RECEPÇÃO DA ENTREGA

3.5.2 CHASSI MR5

Tabela 6: Conteúdo da bolsa de acessórios

Item Quantidade Descrição

Parafuso M4x16 13 Parafusos para as garras de aterramento

para blindagem de cabo (6), garras de ater­ramento para cabo de controle (3) e garras
de aterramento para condutor de aterra­mento (4)

Parafuso M4x8 1 Parafuso para o aterramento opcional

Parafuso M5x12 1 Parafuso para o aterramento externo do

conversor

Garra de aterramento para cabo de controle 3 Aterramento do cabo de controle

Garra de aterramento para blindagem de cabo,
tamanho M25

Garra de aterramento para blindagem de cabo,
tamanho M32

Garra de aterramento para condutor de ater­ramento

Rótulo de "Produto modificado" 1 Dados sobre as alterações

IP21: Passador do cabo, diâmetro do orifício
25,3 mm

IP54: Passador do cabo, diâmetro do orifício
25,3 mm

Passador do cabo, diâmetro do orifício 33,0
mm

1 Garra do cabo do freio

2 Garras dos cabos de força

2 Aterramento do cabo de força

1 Vedação para os cabos

4 Vedação para os cabos

2 Vedação para os cabos

3

TEL. [phone] · FAX [phone]

RECEPÇÃO DA ENTREGA VACON · 21

3.5.3 CHASSI MR6

Tabela 7: Conteúdo da bolsa de acessórios

Item Quantidade Descrição

Parafuso M4x20 10 Parafusos para as garras de aterramento

para blindagem de cabo (6) e garras de ater­ramento para condutor de aterramento (4)

Parafuso M4x16 3 Parafusos para as garras do cabo de con-

trole

Parafuso M4x8 1 Parafuso para o aterramento opcional

Parafuso M5x12 1 Parafuso para o aterramento externo do

conversor

Garra de aterramento para cabo de controle 3 Aterramento do cabo de controle

Garra de aterramento para blindagem de cabo,
tamanho M32

Garra de aterramento para blindagem de cabo,
tamanho M40

Garra de aterramento para condutor de ater­ramento

Rótulo de "Produto modificado" 1 Dados sobre as alterações

Passador do cabo, diâmetro do orifício 33,0
mm

Passador do cabo, diâmetro do orifício 40,3
mm

IP54: Passador do cabo, diâmetro do orifício
25,3 mm

1 Garras do cabo do resistor de frenagem

2 Garras dos cabos de força

2 Aterramento do cabo de força

1 Vedação para os cabos

2 Vedação para os cabos

3 Vedação para os cabos

INDICAÇÃO!

As funções de frenagem dinâmica ou de resistor de frenagem não são suportadas
no Vacon® 100 FLOW e no software de HVAC.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

3

VACON · 22 RECEPÇÃO DA ENTREGA

3.5.4 CHASSI MR7

Tabela 8: Conteúdo da bolsa de acessórios

Item Quantidade Descrição

Porca com fenda M6x30 6 Porcas para as garras de aterramento para

a blindagem de cabo

Parafuso M4x16 3 Parafusos para as garras de aterramento do

cabo de controle

Parafuso M6x12 1 Parafuso para o aterramento externo do

conversor

Garra de aterramento para cabo de controle 3 Aterramento do cabo de controle

Garra de aterramento para blindagem de cabo,
tamanho M25

Garra de aterramento para condutor de ater­ramento

Rótulo de ‘Produto modificado' 1 Dados sobre as alterações

IP21: Passador do cabo 3 Vedação para os cabos

IP54: Passador do cabo 3 Vedação para os cabos

3 Garras dos cabos de força

2 Aterramento do cabo de força

3.5.5 CHASSI MR8

Tabela 9: Conteúdo da bolsa de acessórios

Item Quantidade Descrição

Parafuso M4x16 3 Parafusos para as garras de aterramento do

cabo de controle

Garra de aterramento para cabo de controle 3 Aterramento do cabo de controle

Garra de aterramento para blindagem de cabo,
KP40

3 Garras dos cabos de força

Isolador do cabo 11 Para evitar o contato entre os cabos

Passador do cabo, diâmetro do orifício 25,3
mm

IP00: Blindagem de proteção de toque 1 Para evitar o contato com as peças energi-

IP00: Parafuso M4x8 2 Para fixar a blindagem de proteção de toque

3

4 Vedação para os cabos

zadas

TEL. [phone] · FAX [phone]

Product modified

Date:

Date:

Date:

RECEPÇÃO DA ENTREGA VACON · 23

3.5.6 CHASSI MR9

Tabela 10: Conteúdo da bolsa de acessórios

Item Quantidade Descrição

Parafuso M4x16 3 Parafusos para as garras de aterramento do

cabo de controle

Garra de aterramento para cabo de controle 3 Aterramento do cabo de controle

Garra de aterramento para blindagem de cabo,
KP40

Isolador do cabo 10 Para evitar o contato entre os cabos

Passador do cabo, diâmetro do orifício 25,3
mm

IP00: Blindagem de proteção de toque 1 Para evitar o contato com as peças energi-

IP00: Parafuso M4x8 2 Para fixar a blindagem de proteção de toque

5 Garras dos cabos de força

4 Vedação para os cabos

zadas

3.6 RÓTULO DE "PRODUTO MODIFICADO"

Na bolsa de acessórios também há um rótulo de "produto modificado". O propósito do rótulo
é o de notificar o pessoal de serviço sobre as modificações feitas no conversor de frequência.
Cole o rótulo na lateral do conversor de frequência para saber onde encontrá-lo. Se você
fizer modificações no conversor de frequência, escreva-as no rótulo.

3.7 DESCARTE

Quando o conversor estiver no final de sua vida útil, não o descarte como parte do lixo
municipal. Você pode reciclar os componentes principais do conversor. Você deve des­montar alguns componentes antes de poder remover os diferentes materiais. Recicle
os componentes elétricos e eletrônicos como lixo.
Para se certificar de que o lixo seja corretamente reciclado, envie-o a um centro de
reciclagem. Você também pode enviar o lixo de volta para o fabricante.
Obedeça às regulamentações locais e outras aplicáveis.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

3

Ø25

Ø25

Ø7

Ø13

IP21

IP54

112

147

128
100

313

100

328

190

151

112

VACON · 24 MONTAGEM

4 MONTAGEM

4.1 INFORMAÇÕES GERAIS SOBRE A MONTAGEM

Instale o conversor de frequência em posição vertical na parede. Se você instalar o
conversor em uma posição horizontal, é possível que algumas funções com os valores
nominais que se encontram no capítulo 8 Dados técnicos, Vacon® 100 ou 9 Dados técnicos,
Vacon® 100 FLOW não estejam disponíveis.

Instale o conversor de frequência com os parafusos e os outros componentes recebidos na
entrega.

4.2 DIMENSÕES PARA MONTAGEM EM PAREDE

4.2.1 MONTAGEM EM PAREDE DO MR4

Fig. 2: Dimensões do conversor de frequência, MR4 [mm]

4

TEL. [phone] · FAX [phone]

Ø7

Ø33 Ø25

Ø25

Ø33

A

A

214

144

115

Ø7

Ø14

Ø7

100*

419

406

115

100*

IP21

39

37.5

130

134

130

134

IP54

MONTAGEM VACON · 25

4.2.2 MONTAGEM EM PAREDE DO MR5

Fig. 3: Dimensões do conversor de frequência, MR5 [mm]

A. Use estes orifícios de montagem ao

substituir seu conversor de frequência
Vacon® NX por um conversor de
frequência Vacon® 100, Vacon® 100
FLOW ou Vacon® 100 HVAC.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

195
148

Ø15.5

Ø9

557

541

Ø9

148

229

148

151

IP21

IP54

42 43.7

148

151

Ø40 Ø33 Ø40

Ø25

VACON · 26 MONTAGEM

4.2.3 MONTAGEM EM PAREDE DO MR6

Fig. 4: Dimensões do conversor de frequência, MR6 [mm]

4

TEL. [phone] · FAX [phone]

259

Ø20

660

645

237
190

IP21

IP54

160

211

160

217

Ø9

Ø16

Ø51

Ø25

Ø50

MONTAGEM VACON · 27

4.2.4 MONTAGEM EM PAREDE DO MR7

Fig. 5: Dimensões do conversor de frequência, MR7 [mm]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

9

3 x 38

114

117

188

62.5

164

290

343

216

663

996

22

262

235

217

Ø25

Ø60

Ø11

Ø22

Ø9

Ø9

VACON · 28 MONTAGEM

4.2.5 MONTAGEM EM PAREDE DO MR8, IP21 E IP54

Fig. 6: Dimensões do conversor de frequência, MR8, IP21 e IP54 [mm]

4

TEL. [phone] · FAX [phone]

9.3

290

186.5

255

217

794

683

663

18

171.5

343

215.7

10.8

15.1

Ø9

Ø9

Ø22

Ø11

A

MONTAGEM VACON · 29

4.2.6 MONTAGEM EM PAREDE DO MR8, IP00

Fig. 7: Dimensões do conversor de frequência, MR8, IP00 [mm]

A. Tampa de conector de rede elétrica

opcional para a instalação do gabinete

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

Ø25

Ø59

Ø22

84

3 x 42

126

318

166

77

4 x 81.5

326

1122
1150

Ø9

14

480

400

355

365

292

284

27,5

360

810

360

M8 GND

Ø9

Ø9Ø9

VACON · 30 MONTAGEM

4.2.7 MONTAGEM EM PAREDE DO MR9, IP21 E IP54

Fig. 8: Dimensões do conversor de frequência, MR9, IP21 e IP54 [mm]

4

TEL. [phone] · FAX [phone]

130

810

840.5

16.5

65

50

360

8 x 42

72

M8

GND

318

3 X 42

84.5

14

Ø9

Ø22

400

480

355

365

Ø9

M8

A

Ø25

126

336

MONTAGEM VACON · 31

4.2.8 MONTAGEM EM PAREDE DO MR9, IP00

Fig. 9: Dimensões do conversor de frequência, MR9, IP00 [mm]

A. Tampa de conector de rede elétrica

opcional para a instalação do gabinete

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

Ø0.98

Ø0.98

Ø0.28

Ø0.51

UL Type 1

UL Type 12

4.41

5.79

5.04

3.94

12.32

3.94

12.91

7.48

5.94

4.41

VACON · 32 MONTAGEM

4.3 DIMENSÕES PARA MONTAGEM NA PAREDE, AMÉRICA DO NORTE

4.3.1 MONTAGEM NA PAREDE DO MR4, AMÉRICA DO NORTE

Fig. 10: Dimensões do conversor de frequência, MR4 [pol.]

4

TEL. [phone] · FAX [phone]

Ø0.28

Ø1.30 Ø0.98

Ø0.98

Ø1.30

A

A

8.43

5.67

4.53

Ø0.28

Ø0.55

Ø0.28

3.94*

16.50

15.98

4.53

3.94*

UL Type 1

1.54

1.48

5.12

5.28

5.12

5.28

UL Type 12

MONTAGEM VACON · 33

4.3.2 MONTAGEM NA PAREDE DO MR5, AMÉRICA DO NORTE

Fig. 11: Dimensões do conversor de frequência, MR5 [pol.]

A. Use estes orifícios de montagem ao

substituir seu conversor de frequência
Vacon® NX por um conversor de
frequência Vacon® 100, Vacon® 100
FLOW ou Vacon® 100 HVAC.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

7.68

5.83

Ø0.61

Ø0.35

21.93

21.30

Ø0.35

5.83

9.02

5.83

5.94

UL Type 1

UL Type 12

1.65 1.72

5.83

5.94

Ø1.57 Ø1.30 Ø1.57

Ø0.98

VACON · 34 MONTAGEM

4.3.3 MONTAGEM NA PAREDE DO MR6, AMÉRICA DO NORTE

Fig. 12: Dimensões do conversor de frequência, MR6 [pol.]

4

TEL. [phone] · FAX [phone]

10.20
Ø0.79

25.98

25.39

9.33

7.48

UL Type 1

UL Type 12

6.30

8.31

6.30

8.54

Ø0.35

Ø0.63

Ø2.01

Ø0.98

Ø1.97

MONTAGEM VACON · 35

4.3.4 MONTAGEM NA PAREDE DO MR7, AMÉRICA DO NORTE

Fig. 13: Dimensões do conversor de frequência, MR7 [pol.]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

3 x 1.50

4.49

4.61

7.40

2.46

6.46

11.42

13.50

8.50

26.10

39.21

0.87

10.31

9.25

8.54

Ø0.98

Ø2.36

Ø0.43

Ø0.87

Ø0.35

Ø0.35

0.35

VACON · 36 MONTAGEM

4.3.5 MONTAGEM NA PAREDE DO MR8, AMÉRICA DO NORTE

Fig. 14: Dimensões do conversor de frequência, MR8 [pol.]

4

TEL. [phone] · FAX [phone]

0.37

11.42

7.34

10.04

8.54

31.26

26.89

26.10

0.71

6.75

13.50

8.49

0.43

0.59

Ø0.35

Ø0.35

Ø0.87

Ø0.43

A

MONTAGEM VACON · 37

4.3.6 MONTAGEM NA PAREDE DO MR8, UL TIPO ABERTO, AMÉRICA DO NORTE

Fig. 15: Dimensões do conversor de frequência, MR8, UL Tipo aberto [pol.]

A. Tampa de conector de rede elétrica

opcional para a instalação do gabinete

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

Ø0.98

Ø2.32

Ø0.87

3.31

3 x 1.65

4.96

12.52

6.54

3.03

4 x 3.21

12.84

44.17

45.28

Ø0.35

0.55

18.90

15.75

13.98

14.37

11.50

11.18

1.08

14.17

31.89

14.17

M8 GND

Ø0.35

Ø0.35

Ø0.35

VACON · 38 MONTAGEM

4.3.7 MONTAGEM NA PAREDE DO MR9, AMÉRICA DO NORTE

Fig. 16: Dimensões do conversor de frequência, MR9 [pol.]

4

TEL. [phone] · FAX [phone]

5.12

31.89

33.09

0.65

2.56

1.97

14.17

8 x 1.65

2.83

M8

GND

12.52

3 X 1.65

3.33

0.55

Ø0.35

Ø0.87

15.75

18.90

13.98

14.37

Ø0.35

M8

A

Ø0.98

4.96

13.23

MONTAGEM VACON · 39

4.3.8 MONTAGEM NA PAREDE DO MR9, UL TIPO ABERTO, AMÉRICA DO NORTE

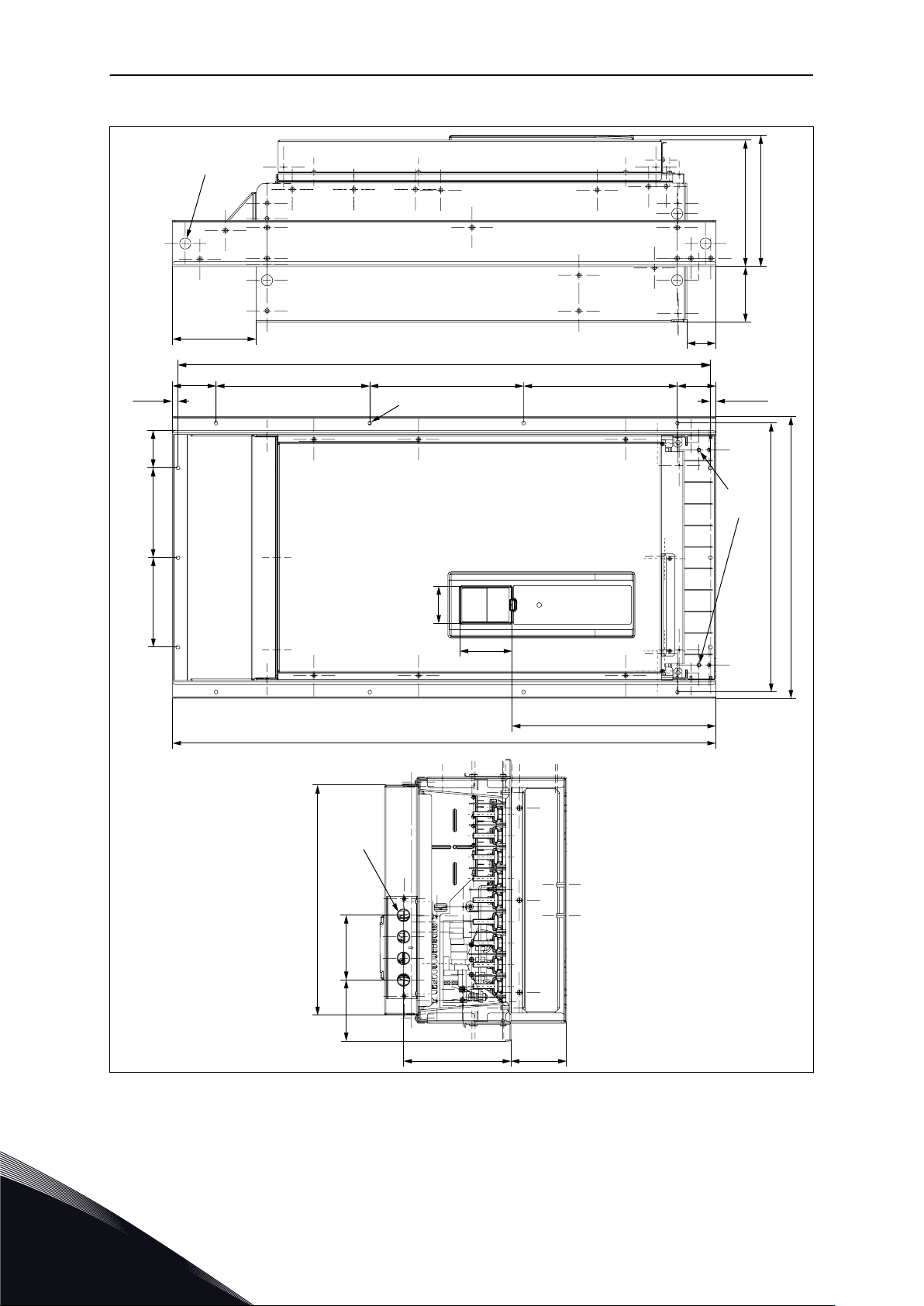

Fig. 17: Dimensões do conversor de frequência, MR9, UL Tipo aberto [pol.]

A. Tampa de conector de rede elétrica

opcional para a instalação do gabinete

4.4 DIMENSÕES PARA MONTAGEM EM FLANGE

Você também pode instalar o conversor de frequência na parede do gabinete com uma opção
de montagem em flange.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

A

B

D

A

C

E

VACON · 40 MONTAGEM

INDICAÇÃO!

As classes de proteção são diferentes nas diferentes seções do conversor.

Fig. 18: Exemplo de montagem em flange (chassi MR9)

A. Parede do gabinete ou outra superfície
B. Frente

D. IP00 / UL Tipo Aberto
E. IP54 / UL Tipo 12

C. Traseira

4

TEL. [phone] · FAX [phone]

G

F

A E

B

D

C

H

MONTAGEM VACON · 41

Fig. 19: Dimensões da abertura e contorno do conversor com o flange

A. Altura da abertura para a montagem em

flange
B. Largura da abertura
C. Altura do conversor
D. Largura do conversor

E. Distância entre a parte inferior do

conversor e a parte inferior da abertura
F. Contorno da abertura
G. Contorno do conversor
H. Parte superior do conversor

Tabela 11: Dimensões do conversor, chassis de MR4 a MR9

Chassi C [mm] D [mm] C [in] D [in]

MR4 357 152 14.1 6.0

MR5 454 169 17.9 6.7

MR6 580 220 22.8 8.7

MR7 680 286 26.8 11.3

MR8 898 359 35.4 14.1

MR9 1060 550 41.7 21.7

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

D

A

VACON · 42 MONTAGEM

Tabela 12: Dimensões da abertura para a montagem em flange, chassis de MR4 a MR9

Chassi A [mm] B [mm] E [mm] A [in] B [in] E [in]

MR4 315 137 24 12.4 5.4 0.9

MR5 408 152 23 16.1 6.0 0.9

MR6 541 203 23 21.3 8.0 0.9

MR7 655 240 13 25.8 9.4 0.5

MR8 859 298 18 33.8 11.7 0.7

MR9 975 485 54 38.4 19.1 2.1

Fig. 20: Vedação da abertura para o MR8 e o MR9

A. Conversor de frequência
B. Contorno da abertura

C. Fita de vedação
D. Parte superior do conversor

4

TEL. [phone] · FAX [phone]

152

15

122

285

24

113

357

341

102

72

18.5

9

32.8

39

77

190

134
128

186.9

Ø7

MONTAGEM VACON · 43

4.4.1 MONTAGEM EM FLANGE DO MR4

Fig. 21: Dimensões do conversor de frequência, montagem em flange, MR4 [mm]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

Ø7

Ø7

436

454.1

262.5

145

144

150

169

9

13

382

24

39

33

27.5

100

214

114

11.5

72

145

102

12

VACON · 44 MONTAGEM

4.4.2 MONTAGEM EM FLANGE DO MR5

Fig. 22: Dimensões do conversor de frequência, montagem em flange, MR5 [mm]

4

TEL. [phone] · FAX [phone]

13.9

123

16.8

514

36.4

26.2

229

106

Ø7

Ø4

115.5
196

12

18

6

184
220

195

201

Ø7

102

566

580

232

72

355.6

MONTAGEM VACON · 45

4.4.3 MONTAGEM EM FLANGE DO MR6

Fig. 23: Dimensões do conversor de frequência, montagem em flange, MR6 [mm]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

230

51.2

35.2

720

192.5

197.5

660

680

192.5

102

441.6

20.3

237

271

286

7.5 72

Ø5.5

110.4 148.8

VACON · 46 MONTAGEM

4.4.4 MONTAGEM EM FLANGE DO MR7

Fig. 24: Dimensões do conversor de frequência, montagem em flange, MR7 [mm]

4

TEL. [phone] · FAX [phone]

359

326

6.8

424.7

89.6

890.8

233

831.5

315.5

19.4

852.6

573.5

82.5

26

182.5

334

72

898

102

GND M8

293

109.5

1.9

Ø7

Ø6.5

Ø7

Ø7

MONTAGEM VACON · 47

4.4.5 MONTAGEM EM FLANGE DO MR8

Fig. 25: Dimensões do conversor de frequência, montagem em flange, MR8 [mm]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

1060

397.5

550

525

108

255.8

247

M8

GND

72

102

73

175175

85

10.5

163

300

300

1039

10.5

56

75

Ø22

210

Ø25

3 x 42

120

449

108.5

Ø6.5

126

VACON · 48 MONTAGEM

4.4.6 MONTAGEM EM FLANGE DO MR9

TEL. [phone] · FAX [phone]

Fig. 26: Dimensões do conversor de frequência, montagem em flange, MR9 [mm]

4

5.98

0.59

4.80

11.22

0.94

4.45

14.06

13.43

4.02

2.83

0.73

0.35

1.29

1.54

3.03

7.48

5.28

5.04

7.36

Ø0.28

MONTAGEM VACON · 49

4.5 DIMENSÕES PARA MONTAGEM EM FLANGE, AMÉRICA DO NORTE

4.5.1 MONTAGEM EM FLANGE DO MR4, AMÉRICA DO NORTE

Fig. 27: Dimensões do conversor de frequência, montagem em flange, MR4 [pol.]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

Ø0.28

Ø0.28

17.17

17.88

10.34

5.71

5.67

5.91

6.65

0.35

0.51

15.04

0.94

1.54

1.30

1.08

3.94

8.43

4.49

0.45

2.83

5.71

4.02

0.47

VACON · 50 MONTAGEM

4.5.2 MONTAGEM EM FLANGE DO MR5, AMÉRICA DO NORTE

Fig. 28: Dimensões do conversor de frequência, montagem em flange, MR5 [pol.]

4

TEL. [phone] · FAX [phone]

0.55

4.84

0.66

20.24

1.43

1.03

9.02

4.17

Ø0.28

Ø0.16

4.55

7.72

0.47

0.71

0.24

7.24

8.66

7.68

7.91

Ø0.28

4.02

22.28

22.84

9.13

2.83

14.00

MONTAGEM VACON · 51

4.5.3 MONTAGEM EM FLANGE DO MR6, AMÉRICA DO NORTE

Fig. 29: Dimensões do conversor de frequência, montagem em flange, MR6 [pol.]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

9.06

2.02

1.39

28.35

7.58

7.78

25.98

26.77

7.58

4.02

17.39

0.80

9.33

10.67

11.26

0.30 2.83

Ø0.22

4.35 5.86

VACON · 52 MONTAGEM

4.5.4 MONTAGEM EM FLANGE DO MR7, AMÉRICA DO NORTE

Fig. 30: Dimensões do conversor de frequência, montagem em flange, MR7 [pol.]

4

TEL. [phone] · FAX [phone]

14.13

12.84

0.27

16.72

3.53

35.07

9.17

32.74

12.42

0.76

33.57

22.58

3.25

1.02

7.19

13.15

2.83

35.35

4.02

GND M8

11.54

4.31

0.07

Ø0.28

Ø0.26

Ø0.28

Ø0.28

MONTAGEM VACON · 53

4.5.5 MONTAGEM EM FLANGE DO MR8, AMÉRICA DO NORTE

Fig. 31: Dimensões do conversor de frequência, montagem em flange, MR8 [pol.]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

41.73

15.65

21.65

20.67

4.25

10.07

9.72

M8

GND

2.83

4.02

2.87

6.896.89

3.35

0.41

6.42

11.81

11.81

40.90

0.41

2.20

2.95

Ø0.87

8.27

Ø0.98

3 x 1.65

4.72

17.68

4.27

Ø0.26

4.96

VACON · 54 MONTAGEM

4.5.6 MONTAGEM EM FLANGE DO MR9, AMÉRICA DO NORTE

Fig. 32: Dimensões do conversor de frequência, montagem em flange, MR9 [pol.]

4

TEL. [phone] · FAX [phone]

A

D

B

C

MONTAGEM VACON · 55

4.6 REFRIGERAÇÃO

O conversor de frequência produz calor durante sua operação. O ventilador circula o ar e
reduz a temperatura do conversor. Certifique-se de que haja espaço livre suficiente ao redor
do conversor. Algum espaço livre também é necessário para a manutenção.

Certifique-se de que a temperatura do ar de arrefecimento não se torne superior à
temperatura operacional ambiente máxima ou inferior à temperatura operacional ambiente
mínima do conversor.

Fig. 33: Espaço de instalação

A. espaço livre ao redor do conversor
B. distância de um conversor até um outro

C. espaço livre acima do conversor

D. espaço livre abaixo do conversor
conversor, ou distância até a parede do
gabinete

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

VACON · 56 MONTAGEM

Tabela 13: Espaços livres mínimos ao redor do conversor de frequência

Espaço livre mínimo [mm] Espaço livre mínimo [in]

Chassi A * B * C D A * B * C D

MR4 20 20 100 50 0.8 0.8 3.9 2.0

MR5 20 20 120 60 0.8 0.8 4.7 2.4

MR6 20 20 160 80 0.8 0.8 6.3 3.1

MR7 20 20 250 100 0.8 0.8 9.8 3.9

MR8 20 20 300 150 0.8 0.8 11.8 5.9

MR9 20 20 350 200 0.8 0.8 13.8 7.9

* = Para um conversor com IP54 / UL Tipo 12, os espaços livres mínimos A e B são de 0 mm /
0 in.

Tabela 14: Quantidade necessária de ar de arrefecimento

Chassi Quantidade de ar de

arrefecimento [m3/h]

MR4 45 26.5

MR5 75 44.1

MR6 190 111.8

MR7 185 108.9

MR8 335 197.2

MR9 621 365.5

Quantidade necessária de
ar de arrefecimento
[CFM]

4

TEL. [phone] · FAX [phone]

C+D

MONTAGEM VACON · 57

Fig. 34: Espaço de instalação quando os conversores forem montados um sobre o outro

Se você instalar vários conversores uns sobre os outros

O espaço livre necessário é C + D.

1.
Faça com que a saída de ar da unidade de baixo fique distante da entrada de ar da

2.
unidade de cima. Para fazer isso, prenda uma placa de metal na parede do gabinete
entre os conversores.
Ao instalar os conversores em um gabinete, certifique-se de evitar a recirculação do ar.

3.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

A

B

C

U/T1

V/T2

W/T3

L1

L2

L3

DC-

DC+/R+

R-

VACON · 58 CABEAMENTO ELÉTRICO

5 CABEAMENTO ELÉTRICO

5.1 CONEXÕES DE CABOS

Os cabos da rede elétrica se conectam aos terminais L1, L2 e L3. Os cabos do motor se
conectam aos terminais U, V e W.

Fig. 35: Diagrama da conexão principal

A. Painel de controle

C. Unidade de potência

B. Unidade de controle
Use cabos com resistência mínima ao calor de +70°C (158°F). Para a seleção de cabos e

fusíveis, consulte a corrente de saída nominal do conversor. Você pode encontrar a corrente
de saída nominal na placa de identificação.

Tabela 15: Seleção do cabo correto

Tipo de cabo Requisitos CEM

Cabo da rede elétrica 1 1 1

Cabo do motor 3 * 2 2

Cabo de controle 4 4 4

1o ambiente 2o ambiente

Categoria C2 Categoria C3 Categoria C4

5

TEL. [phone] · FAX [phone]

A

C

B

CABEAMENTO ELÉTRICO VACON · 59

Um cabo de força para uma instalação fixa. Um cabo para a tensão especificada da rede

1.
elétrica. Não é necessário um cabo blindado. Nós recomendamos um cabo MCMK.
Um cabo de força simétrico com um fio de proteção concêntrico. Um cabo para a tensão

2.
especificada da rede elétrica. Nós recomendamos um cabo MCMK. Consulte Fig. 36.
Um cabo de força simétrico com uma blindagem compacta de baixa impedância. Um

3.
cabo para a tensão especificada da rede elétrica. Nós recomendamos um cabo MCCMK
ou EMCMK. Nós recomendamos que a impedância de transferência do cabo (1...30MHz)
seja de, no máximo, 100 mΩ/m. Consulte Fig. 36. * = Para o nível C2 de CEM, é
necessário ter um aterramento de 360º da blindagem com gaxetas de cabo na
extremidade do motor.
Um cabo blindado equipado com blindagem compacta de baixa impedância, por

4.
exemplo, um cabo JAMAK ou um SAB/ÖZCuY-O.

Fig. 36: Cabos com condutores de PE

A. Condutor de PE e blindagem
B. Condutores de PE

Em todos os chassis, para atender aos requisitos da CEM, use os valores padrão das
frequências de comutação.

Se você instalou um interruptor de segurança, certifique-se de que a proteção CEM continua
do início dos cabos até suas extremidades.

C. Blindagem

5.2 NORMAS DA UL SOBRE CABEAMENTO

Para atender os regulamentos UL (Underwriters Laboratories), use um fio de cobre Classe 1
aprovado pela UL com uma resistência ao calor mínima de 60 ou 75°C (140 ou 167°F).

Você pode usar o conversor em um circuito que forneça um máximo de 100 000 amperes
simétricos rms, e um máximo de 600 V, quando o conversor for protegido por fusíveis Classe
T e J.

5.3 DIMENSIONAMENTO E SELEÇÃO DO CABO

Estas instruções são válidas somente para processos que tenham 1 motor e 1 conexão de
cabo do conversor de frequência para o motor. Em outras condições, converse com o
fabricante para obter mais informações.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

VACON · 60 CABEAMENTO ELÉTRICO

5.3.1 TAMANHOS DOS CABOS E FUSÍVEIS

Nós recomendamos o fusível tipo gG/gL (IEC 60269-1). Para fazer uma seleção da
classificação de tensão do fusível, consulte a rede elétrica. Não use fusíveis maiores do que
o recomendado no Tabela 16 e Tabela 17.

Certifique-se de que o tempo de operação dos fusíveis seja menor que 0,4 segundos. O
tempo de operação é adequado ao tipo de fusível e à impedância do circuito de alimentação.
Para obter mais informações sobre fusíveis mais rápidos, converse com o fabricante. O
fabricante também pode recomendar algumas linhas de fusíveis aR (reconhecido pela UL,
IEC 60269-4) e gS (IEC 60269-4).

A tabela também mostra os tamanhos e tipos de cabos típicos que podem ser usados com o
conversor. Para a seleção de cabos, consulte as regulamentações locais, as condições de
instalação do cabo e a especificação do cabo.

INDICAÇÃO!

O Vacon® 100 FLOW e o software de HVAC não contêm as funções de frenagem
dinâmica ou de resistor de frenagem.

5

TEL. [phone] · FAX [phone]

CABEAMENTO ELÉTRICO VACON · 61

Tabela 16: Tamanhos de cabos e fusíveis para o Vacon® 100, tensão da rede elétrica de 208 –
240 V e 380 – 500 V

Chassi Tipo IL [A] Fusível

(gG/gL)
[A]

MR4

MR5

MR6

0003 2—0004 2
0003 5—0004 5

0006 2—0008 2
0005 5—0008 5

0011 2—0012 2
0009 5—0012 5

0018 2
0016 5

0024 2
0023 5

0031 2
0031 5

0038 5 38.0 40 3x10+10 2,5—50 Cu/Al 2.5-35

0048 2
0046 5

3.7—4.8

3.4—4.8

6.6—8.0

5.6—8.0

11.0—12.5

9.6—12.0

18.0

16.0

24.0

23.0

31.0

31.0

48.0

46.0

6 3x1,5+1,5 1—6 sólido

10 3x1,5+1,5 1—6 sólido

16 3x2,5+2,5 1—6 sólido

20 3x6+6 1—10 Cu 1-10

25 3x6+6 1—10 Cu 1-10

32 3x10+10 1—10 Cu 1-10

50 3x16+16 (Cu)

Cabo Cu da rede
elétrica, motor e
resistor de
frenagem* [mm2]

3x25+16 (Al)

Tamanho do terminal do cabo

Terminal do
cabo da rede
elétrica (mm2)

1—4 trançado

1—4 trançado

1—4 trançado

2,5—50 Cu/Al 2.5-35

Terminal de
aterramento
[mm2]

1-6

1-6

1-6

MR7

MR8

MR9

0062 2
0061 5

0075 2
0072 5

0088 2
0087 5

0105 2
0105 5

0140 2
0140 5

0170 2
0170 5

0205 2
0205 5

0261 2
0261 5

0310 2
0310 5

62.0

61.0

75.0

72.0

88.0

87.0

105.0 125 3x50+25 (Cu)

140.0 160 3x70+35 (Cu)

170.0 200 3x95+50 (Cu)

205.0 250 3x120+70 (Cu)

261.0 315 3x185+95 (Cu)

310.0 350 2x3x95+50 (Cu)

63 3x25+16 (Cu)

3x35+10 (Al)

80 3x35+16 (Cu)

3x50+16 (Al)

100 3x35+16 (Cu)

3x70+21 (Al)

3x70+21 (Al)

3x95+29 (Al)

3x150+41 (Al)

3x185+57 (Al)

2x3x120+41 (Al)

2x3x120+41 (Al)

2,5—50 Cu/Al 2.5-35

6-70 mm
Cu/Al

6-70 mm
Cu/Al

6-70 mm
Cu/Al

Tamanho do
parafuso M8

Tamanho do
parafuso M8

Tamanho do
parafuso M8

Tamanho do
parafuso M10

Tamanho do
parafuso M10

2

2

2

6-70 mm

6-70 mm

6-70 mm

Tamanho do
parafuso M8

Tamanho do
parafuso M8

Tamanho do
parafuso M8

Tamanho do
parafuso M8

Tamanho do
parafuso M8

2

2

2

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

VACON · 62 CABEAMENTO ELÉTRICO

* = Se você usar um cabo multicondutor, um dos condutores do cabo do resistor de
frenagem permanece desconectado. Também é possível usar um único cabo, se você
obedecer a área mínima de seção transversal do cabo.

5

TEL. [phone] · FAX [phone]

CABEAMENTO ELÉTRICO VACON · 63

Tabela 17: Tamanhos de cabos e fusíveis para o Vacon® 100, tensão da rede elétrica de 525 –
690 V

Chassi Tipo IL [A] Fusível

(gG/gL)
[A]

0004 6 3.9 6 3x1,5+1,5 1 – 10 Cu 1 - 10

0006 6 6.1 10 3x1,5+1,5 1 – 10 Cu 1 - 10

MR5

0009 6 9.0 10 3x2,5+2,5 1 – 10 Cu 1 - 10

0011 6 11.0 16 3x2,5+2,5 1 – 10 Cu 1 - 10

0007 7 7.5 10 3x2,5+2,5 2,5 – 50 Cu/Al 2.5 - 35

0010 7 10.0 16 3x2,5+2,5 2,5 – 50 Cu/Al 2.5 - 35

0013 7 13.5 16 3x6+6 2,5 – 50 Cu/Al 2.5 - 35

0018 6
0018 7

MR6

0022 6
0022 7

18.0 20 3x10+10 2,5 – 50 Cu/Al 2.5 - 35

22.0 25 3x10+10 2,5 – 50 Cu/Al 2.5 - 35

Cabo Cu da rede
elétrica, motor e
resistor de frenagem*
[mm2]

Tamanho do terminal do cabo

Terminal do cabo
da rede elétrica
(mm2)

Terminal
de
aterramen
to [mm2]

MR7

MR8

0027 6
0027 7

0034 6
0034 7

0041 6
0041 7

0052 6
0052 7

0062 6
0062 7

0080 6
0080 7

0100 6
0100 7

0125 6
0125 7

27.0 32 3x10+10 2,5 – 50 Cu/Al 2.5 - 35

34.0 35 3 x 16 + 16 2,5 – 50 Cu/Al 2.5 - 35

41.0 50 3x16+16 (Cu)
3x25+16 (Al)

52.0 63 3x25+16 (Cu)
3x35+16 (Al)

62.0 63 3x25+16 (Cu)
3x35+16 (Al)

80.0 80 3x35+16 (Cu)
3x50+21 (Al)

100.0 100 3x50+25 (Cu)
3x70+21 (Al)

125.0 125 3x70+35 (Cu)
3x95+29 (Al)

6 – 70 mm2 Cu/Al 6 – 70 mm2

6 – 70 mm2 Cu/Al 6 – 70 mm2

6 – 70 mm2 Cu/Al 6 – 70 mm2

Tamanho do para­fuso M8

Tamanho do para­fuso M8

Tamanho do para­fuso M8

Tamanho
do para­fuso M8

Tamanho
do para­fuso M8

Tamanho
do para­fuso M8

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

VACON · 64 CABEAMENTO ELÉTRICO

Tabela 17: Tamanhos de cabos e fusíveis para o Vacon® 100, tensão da rede elétrica de 525 –
690 V

Chassi Tipo IL [A] Fusível

(gG/gL)
[A]

0144 6
0144 7

0170 7 170.0 200 3x95+50 (Cu)

MR9

0208 6
0208 7

144.0 160 3x70+35 (Cu)

208.0 250 3x120+70 (Cu)

Cabo Cu da rede
elétrica, motor e
resistor de frenagem*
[mm2]

3 x 120 + 41 (Al)

3x150+41 (Al)

3x185+57 (Al)

Tamanho do terminal do cabo

Terminal do cabo
da rede elétrica
(mm2)

Tamanho do para­fuso M10

Tamanho do para­fuso M10

Tamanho do para­fuso M10

Terminal
de
aterramen
to [mm2]

Tamanho
do para­fuso M10

Tamanho
do para­fuso M10

Tamanho
do para­fuso M10

* = Se você usar um cabo multicondutor, um dos condutores do cabo do resistor de
frenagem permanece desconectado. Também é possível usar um único cabo, se você
obedecer a área mínima de seção transversal do cabo.

As dimensões dos cabos devem atender aos requisitos do padrão IEC60364-5-52.

Os cabos devem possuir isolamento de PVC.

•

A temperatura ambiente máxima é de +30°C.

•

A temperatura máxima da superfície do cabo é de +70°C.

•

Use somente cabos com blindagem de cobre concêntrica.

•

O número máximo de cabos paralelos é de 9.

•

Quando usar cabos paralelos, certifique-se de cumprir os requisitos de área de seção
transversal e número máximo de cabos.

Para obter informações importantes sobre os requisitos do condutor de aterramento,
consulte o capítulo 2.4 Aterramento e proteção de falha do terra.

Para os fatores de correção de cada temperatura, consulte o padrão IEC60364-5-52.

5.3.2 TAMANHOS DE CABOS E FUSÍVEIS, AMÉRICA DO NORTE

Nós recomendamos os fusíveis classe T (UL e CSA). Para fazer uma seleção da classificação
de tensão do fusível, consulte a rede elétrica. Consulte também as regulamentações locais,
as condições de instalação do cabo e a especificação do cabo. Não use fusíveis maiores do
que o recomendado no Tabela 18 e Tabela 19.

Certifique-se de que o tempo de operação dos fusíveis seja menor que 0,4 segundos. O
tempo de operação é adequado ao tipo de fusível e à impedância do circuito de alimentação.
Para obter mais informações sobre fusíveis mais rápidos, converse com o fabricante. O
fabricante também pode recomendar algumas linhas de fusíveis de alta velocidade Classe J
(UL e CSA) e aR (reconhecido pela UL).

A proteção contra curto-circuito de estado sólido não fornece proteção ao circuito de ramais
do conversor de frequência. Para fornecer proteção ao circuito de ramais, consulte o

5

TEL. [phone] · FAX [phone]

CABEAMENTO ELÉTRICO VACON · 65

National Electric Code e as regulamentações locais. Não use outros dispositivos que não
fusíveis para fornecer proteção ao circuito de ramais.

INDICAÇÃO!

As funções de frenagem dinâmica ou de resistor de frenagem não são suportadas
no Vacon® 100 FLOW e no software de HVAC.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

VACON · 66 CABEAMENTO ELÉTRICO

Tabela 18: Tamanhos de cabos e fusíveis para o Vacon® 100 na América do Norte, tensão da
rede elétrica de 208 – 240 V e 380 – 500 V

Chassi Tipo IL [A] Fusível

(Classe
T/J) [A]

0003 2
0003 5

0004 2
0004 5

0006 2
0005 5

MR4

0008 2
0008 5

0011 2
0009 5

0012 2
0012 5

0018 2
0016 5

3.7

3.4

4.8 6 14 24-10 17-10

6.6

5.6

8.0 10 14 24-10 17-10

11.0

9.6

12.5

12.0

18.0

16.0

6 14 24-10 17-10

10 14 24-10 17-10

15 14 24-10 17-10

20 14 24-10 17-10

25 10 20-5 17-8

Cabo Cu da rede
elétrica, motor e
resistor de
frenagem* [AWG]

Tamanho do terminal do cabo

Terminal do
cabo da rede
elétrica [AWG]

Terminal de
aterramento
[AWG]

MR5

MR6

MR7

0024 2
0023 5

0031 2
0031 5

0038 5 38.0 50 4 13-0 13-2

0048 2
0046 5

0062 2
0061 5 **

0075 2
0072 5

0088 2
0087 5

0105 2
0105 5

24.0

23.0

31.0 40 8 20-5 17-8

48.0

46.0

62.0

61.0

75.0

72.0

88.0

87.0

105.0 150 1/0 9-2/0 9-2/0

30 10 20-5 17-8

60 4 13-0 13-2

80 4 13-0 13-2

100 2 9-2/0 9-2/0

110 1 9-2/0 9-2/0

5

TEL. [phone] · FAX [phone]

CABEAMENTO ELÉTRICO VACON · 67

Tabela 18: Tamanhos de cabos e fusíveis para o Vacon® 100 na América do Norte, tensão da
rede elétrica de 208 – 240 V e 380 – 500 V

Chassi Tipo IL [A] Fusível

(Classe
T/J) [A]

MR8

MR9

0140 2
0140 5

0170 2
0170 5

0205 2
0205 5

0261 2
0261 5

0310 2
0310 5

140.0 200 3/0 1 AWG-350

170.0 225 250 kcmil 1 AWG-350

205.0 250 350 kcmil 1 AWG-350

261.0 350 2x250 kcmil 1 AWG-350

310.0 400 2x350 kcmil 1 AWG-350

Cabo Cu da rede
elétrica, motor e
resistor de
frenagem* [AWG]

Tamanho do terminal do cabo

Terminal do
cabo da rede
elétrica [AWG]

kcmil

kcmil

kcmil

kcmil

kcmil

Terminal de
aterramento
[AWG]

1 AWG-350
kcmil

1 AWG-350
kcmil

1 AWG-350
kcmil

1 AWG-350
kcmil

1 AWG-350
kcmil

* = Se você usar um cabo multicondutor, um dos condutores do cabo do resistor de
frenagem permanece desconectado. Também é possível usar um único cabo, se você
obedecer a área mínima de seção transversal do cabo.

** = Para obedecer às regulamentações UL com o conversor de 500 V, é necessário usar
cabos com resistência ao calor de 194°F.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

VACON · 68 CABEAMENTO ELÉTRICO

Tabela 19: Tamanhos de cabos e fusíveis para o Vacon® 100 na América do Norte, tensão da
rede elétrica de 525 – 690 V

Chassi Tipo IL [A] Fusível

(Classe
T/J) [A]

MR5 (600V)0004 6 3.9 6 14 20-5 17-8

0006 6 6.1 10 14 20-5 17-8

0009 6 9.0 10 14 20-5 17-8

0011 6 11.0 15 14 20-5 17-8

MR6 0007 7 7.5 10 12 13-0 13-2

0010 7 10.0 15 12 13-0 13-2

0013 7 13.5 20 12 13-0 13-2

0018 6
0018 7

0022 6
0022 7

18.0 20 10 13-0 13-2

22.0 25 10 13-0 13-2

Cabo Cu da
rede elétrica,
motor e
resistor de
frenagem*
[AWG]

Tamanho do terminal do cabo

Terminal do
cabo da rede
elétrica [AWG]

Terminal de
aterramento
[AWG]

0027 6
0027 7

0034 6
0034 7

MR7 0041 6

0041 7

0052 6
0052 7

0062 6
0062 7

MR8 0080 6

0080 7

0100 6
0100 7

0125 6
0125 7

27.0 30 8 13-0 13-2

34.0 40 8 13-0 13-2

41.0 50 6 9-2/0 9-2/0

52.0 60 6 9-2/0 9-2/0

62.0 70 4 9-2/0 9-2/0

80.0 90 1/0 1 AWG-350 kcmil 1 AWG-350 kcmil

100.0 110 1/0 1 AWG-350 kcmil 1 AWG-350 kcmil

125.0 150 2/0 1 AWG-350 kcmil 1 AWG-350 kcmil

5

TEL. [phone] · FAX [phone]

CABEAMENTO ELÉTRICO VACON · 69

Tabela 19: Tamanhos de cabos e fusíveis para o Vacon® 100 na América do Norte, tensão da
rede elétrica de 525 – 690 V

Chassi Tipo IL [A] Fusível

(Classe
T/J) [A]

MR9 0144 6

0144 7

0170 7 170.0 200 4/0 1 AWG-350 kcmil 1 AWG-350 kcmil

0208 6
0208 7

144.0 175 3/0 1 AWG-350 kcmil 1 AWG-350 kcmil

208.0 250 300 kcmil 1 AWG-350 kcmil 1 AWG-350 kcmil

Cabo Cu da
rede elétrica,
motor e
resistor de
frenagem*
[AWG]

Tamanho do terminal do cabo

Terminal do
cabo da rede
elétrica [AWG]

Terminal de
aterramento
[AWG]

* = Se você usar um cabo multicondutor, um dos condutores do cabo do resistor de
frenagem permanece desconectado. Também é possível usar um único cabo, se você
obedecer a área mínima de seção transversal do cabo.

As dimensões dos cabos devem atender aos requisitos do UL 61800-5-1 do Underwriters
Laboratories.

Os cabos devem possuir isolamento de PVC.

•

A temperatura ambiente máxima é de +86°F.

•

A temperatura máxima da superfície do cabo é de +158°F.

•

Use somente cabos com blindagem de cobre concêntrica.

•

O número máximo de cabos paralelos é de 9.

•

Quando usar cabos paralelos, certifique-se de cumprir os requisitos de área de seção
transversal e número máximo de cabos.

Para obter informações importantes sobre os requisitos do condutor de aterramento,
consulte o padrão UL 61800-5-1 do Underwriters Laboratories.

Para os fatores de correção de cada temperatura, consulte as instruções UL 61800-5-1 do
Underwriters Laboratories.

5.4 CABOS DO RESISTOR DE FRENAGEM

Os conversores de frequência Vacon® 100 são equipados com terminais para um resistor de
frenagem externo opcional. Esses terminais são identificados por R+ e R- (em MR4 e MR5)
ou DC+/R+ e R- (em MR6, MR7, MR8 e MR9). Você pode encontrar as dimensões que
recomendamos para os cabos do resistor de frenagem em tabelas nos capítulos 5.3.1
Tamanhos dos cabos e fusíveis e 5.3.2 Tamanhos de cabos e fusíveis, América do Norte.

CUIDADO!

Se você usar um cabo multicondutor, um dos condutores do cabo do resistor de
frenagem permanece desconectado. Corte o condutor restante para evitar um
contato acidental com um componente condutor.

Consulte as classificações do resistor de frenagem no capítulo 8.1.6 Classificação do resistor
de frenagem.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

VACON · 70 CABEAMENTO ELÉTRICO

INDICAÇÃO!

Os chassis MR7, MR8 e MR9 possuem chopper de frenagem somente se os seus
códigos de designação de tipo contiverem o código +DBIN. Os chassis MR4, MR5 e
MR6 possuem o chopper de frenagem por padrão.

INDICAÇÃO!

As funções de frenagem dinâmica ou de resistor de frenagem não são suportadas
no Vacon® 100 FLOW e no software de HVAC.

5.5 PREPARAÇÃO PARA A INSTALAÇÃO DOS CABOS

Antes de começar, certifique-se de que nenhum dos componentes do conversor de

•

frequência esteja energizado. Leia cuidadosamente os avisos no capítulo 2 Segurança.
Certifique-se de que os cabos do motor estejam a uma distância suficiente dos outros

•

cabos.
Os cabos do motor devem cruzar outros cabos a um ângulo de 90 graus.

•

Se possível, não disponha os cabos do motor em longas linhas paralelas aos outros

•

cabos.
Se os cabos do motor estiverem paralelos a outros cabos, obedeça as distâncias

•

mínimas (consulte Tabela 20 Distância mínima entre os cabos).
As distâncias também se aplicam entre os cabos do motor e os cabos de sinais de outros

•

sistemas.
Os comprimentos máximos dos cabos blindados do motor são de 100 m/328 ft (para

•

MR4), 150 m/492 ft (para MR5 e MR6) e 200 m/656 ft (para MR7, MR8 e MR9).
Se for necessário fazer verificações de isolamento de cabos. Consulte o capítulo 7.4

•

Medição do isolamento do cabo e do motor para obter instruções.

Tabela 20: Distância mínima entre os cabos

Distância entre cabos [m] Comprimento do cabo

blindado [m]

0.3 ≤ 50 1.0 ≤ 164.0

1.0 ≤ 200 3.3 ≤ 656.1

Distância entre cabos
[pés]

Comprimento do cabo
blindado [pés]

5

TEL. [phone] · FAX [phone]

B

D

A

C

F

E

G

REDE ELÉTRICA MOTOR

CABEAMENTO ELÉTRICO VACON · 71

5.6 INSTALAÇÃO DO CABO

5.6.1 CHASSIS MR4 A MR7

Tabela 21: Comprimento do cabo não isolado [mm]. Veja a figura na etapa 1.

Chassi A B C D E F G

MR4 15 35 10 20 7 35 *

MR5 20 40 10 30 10 40 *

MR6 20 90 15 60 15 60 *

MR7 20 80 20 80 20 80 *

* = O tão curto quanto possível.

Tabela 22: Comprimento do cabo não isolado [pol.]. Veja a figura na etapa 1.

Chassi A B C D E F G

MR4 0.6 1.4 0.4 0.8 0.3 1.4 *

MR5 0.8 1.6 0.4 1.2 0.4 1.6 *

MR6 0.8 3.6 0.6 2.4 0.6 2.4 *

MR7 0.8 3.1 0.8 3.1 0.8 3.1 *

* = O tão curto quanto possível.
1 Retire o isolamento do cabo do motor, da rede

elétrica e do resistor de frenagem.

INDICAÇÃO!

As funções de frenagem dinâmica ou de
resistor de frenagem não são suportadas
no Vacon® 100 FLOW e no software de
HVAC.

G. Condutor de aterramento

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

M4x55

M4x8

VACON · 72 CABEAMENTO ELÉTRICO

2 Abra a tampa do conversor de frequência.

3 Remova os parafusos da capa do cabo. Remova a

capa do cabo. Não abra a tampa da unidade de
potência.

4 Insira os passadores de borracha nas aberturas da

chapa de entrada de cabos. Essas peças estão
incluídas na embalagem. A foto mostra os
passadores de borracha no IP21 na versão da UE.

5

TEL. [phone] · FAX [phone]

A B C

M4x16

(2.2 Nm)

CABEAMENTO ELÉTRICO VACON · 73

5 Insira os cabos - da rede elétrica, do motor e de

freio opcional - nas aberturas da chapa de entrada
de cabos.

Corte aberturas nos passadores de borracha

a)

para mover os cabos através deles. Se os
passadores de borracha se dobrarem quando
você inserir o cabo, puxe o cabo de volta para
arrumar os passadores de borracha.
Não corte aberturas nos passadores maiores

b)

que o necessário para os cabos que você
estiver usando.
No gabinete classe IP54, a conexão entre o

c)

passador e o cabo deve ser justa. Puxe o
primeiro trecho do cabo para fora do passador
de forma que ele fique reto. Se isto não for
possível, torne a conexão justa com uma fita

A. Cabo da rede elétrica
B. Cabo do freio
C. Cabo do motor

isolante ou presilha de cabo.

6 Remova as garras de aterramento para blindagem

de cabo e as garras de aterramento para condutor
de aterramento. O torque de aperto é 2,2 Nm ou
19,5 lb-in.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

Brake cable

C

D E F

C

B

A

VACON · 74 CABEAMENTO ELÉTRICO

7 Coloque a chapa de entrada de cabos com os cabos

no encaixe do chassi do conversor.

8 Conecte os cabos com as pontas expostas.

Exponha a blindagem de todos os três cabos

a)

para fazer uma conexão de 360 graus com as
garras de aterramento para blindagem de
cabo.
Conecte os condutores de fase do cabo da rede

b)

elétrica e do cabo do motor e os condutores do
cabo do resistor de frenagem nos terminais
corretos.
Prenda o condutor de aterramento de cada

c)

cabo a um terminal de aterramento com uma
garra de aterramento para condutor de
aterramento.
Certifique-se de que o condutor de

d)

aterramento externo esteja conectado à barra
de aterramento. Consulte o capítulo 2.4
Aterramento e proteção de falha do terra.
Veja os torques de aperto corretos em Tabela

e)

23.

A. Garra de aterramento para a

blindagem de cabo
B. Terminais
C. Terminal de aterramento
D. Cabo da rede elétrica
E. Cabo do resistor de frenagem
F. Cabo do motor

5

TEL. [phone] · FAX [phone]

= M5; 2 Nm

CABEAMENTO ELÉTRICO VACON · 75

9 Certifique-se de que o condutor de aterramento

esteja conectado ao motor e também aos terminais
identificados por .

Para atender aos requisitos do padrão EN

a)

61800-5-1, obedeça às instruções no capítulo

2.4 Aterramento e proteção de falha do terra.
Se for necessário um aterramento duplo, use o

b)

terminal de aterramento sob o conversor. Use
um parafuso M5 e aperte-o até 2.0 Nm ou 17,7
lb-pol.

10 Prenda a capa do cabo e a tampa do conversor

novamente.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

VACON · 76 CABEAMENTO ELÉTRICO

Tabela 23: Torques de aperto dos terminais

Chassi Tipo

MR4

MR5

MR6

MR7

0003 2 - 0012 2
0003 5 - 0012 5

0018 2 - 0031 2
0016 5 - 0031 5
0004 6 - 0011 6

0048 2 - 0062 2
0038 5 - 0061 5
0018 6 - 0034 6
0007 7 - 0034 7

0075 2 - 0105 2
0072 5 - 0105 5
0041 6 - 0062 6
0041 7 - 0062 7

Torque de aperto:
cabo da rede elétrica e
terminais do cabo do
motor

Nm lb-pol. Nm lb-pol. Nm lb-pol.

0.5-0.6 4.5-5.3 1.5 13.3 2.0 17.7

1.2-1.5 10.6-13.3 1.5 13.3 2.0 17.7

10 88.5 1.5 13.3 2.0 17.7

8 * / 5.6 **

70.8 * /

49.6 **

Torque de aperto:
garras de aterramento
para a blindagem de
cabo

1.5 13.3 8 * / 5.6 **

Torque de aperto:
garras de aterramento
para condutor de
aterramento

70.8 * /

49.6 **

* = Torque de aperto para um parafuso torx.
** = Torque de aperto para um parafuso Allen.

Fig. 37: O torque de aperto para um parafuso Allen no MR7 é de 5,6 Nm

5

TEL. [phone] · FAX [phone]

B

D

A

C

F

E

G

REDE ELÉTRICA MOTOR

CABEAMENTO ELÉTRICO VACON · 77

5.6.2 CHASSIS MR8 A MR9

Tabela 24: Comprimento do cabo não isolado [mm]. Veja a figura na etapa 1.

Chassi A B C D E F G

MR8 40 180 25 300 25 300 *

MR9 40 180 25 300 25 300 *

* = O tão curto quanto possível.

Tabela 25: Comprimento do cabo não isolado [pol.]. Veja a figura na etapa 1.

Chassi A B C D E F G

MR8 1.6 7.1 1 11.8 1 11.8 *

MR9 1.6 7.1 1 11.8 1 11.8 *

* = O tão curto quanto possível.
1 Retire o isolamento do cabo do motor, da rede

elétrica e do resistor de frenagem.

INDICAÇÃO!

As funções de frenagem dinâmica ou de
resistor de frenagem não são suportadas
no Vacon® 100 FLOW e no software de
HVAC.

G. Condutor de aterramento

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

M4x10

VACON · 78 CABEAMENTO ELÉTRICO

2 Somente para o MR9: Abra a tampa do conversor

de frequência.

5

TEL. [phone] · FAX [phone]

M4x8

M4x8

CABEAMENTO ELÉTRICO VACON · 79

3 Remova a capa do cabo.

MR8

MR9

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

M4x8

M5x10

VACON · 80 CABEAMENTO ELÉTRICO

4 Remova a chapa de entrada de cabos.

MR8

5

MR9

TEL. [phone] · FAX [phone]

M4x8

CABEAMENTO ELÉTRICO VACON · 81

5 Somente para o MR9: Solte os parafusos e remova

a placa de isolamento.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

M5

M4x8

A

VACON · 82 CABEAMENTO ELÉTRICO

6 Remova a placa de blindagem do CEM.

A. Porca de borboleta no MR8

MR9

5

TEL. [phone] · FAX [phone]

L1

U V W

L2 L3 DC-

DC+

R+

R-

L1

U V W

L2

L3 DC-

DC+

R+

R-

CABEAMENTO ELÉTRICO VACON · 83

7 Localize os terminais do cabo do motor. A

localização dos terminais é diferente do normal,
especialmente no MR8.

MR8

MR9

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

VACON · 84 CABEAMENTO ELÉTRICO

8 Corte aberturas nos passadores de borracha para

mover os cabos através deles.

Não corte aberturas nos passadores maiores

a)

que o necessário para os cabos que você
estiver usando.
Se os passadores de borracha se dobrarem

b)

quando você inserir o cabo, puxe o cabo de
volta para arrumar os passadores de borracha.

9 Prenda o passador e o cabo de forma que o chassi

do conversor entre no encaixe do passador.

No gabinete classe IP54, a conexão entre o

a)

passador e o cabo deve ser justa. Puxe o
primeiro trecho do cabo para fora do passador
de forma que ele fique reto.
Se isto não for possível, torne a conexão justa

b)

com uma fita isolante ou presilha de cabo.

5

TEL. [phone] · FAX [phone]

CABEAMENTO ELÉTRICO VACON · 85

10 Se você usar cabos grossos, insira os isoladores do

cabo entre os terminais para evitar contato entre
os cabos.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

A

B

A

VACON · 86 CABEAMENTO ELÉTRICO

11 Conecte os cabos com as pontas expostas.

Conecte os condutores de fase dos cabos da

a)

rede elétrica e do cabo do motor nos terminais
corretos. Se você usar um cabo de resistor de
frenagem, conecte seus condutores nos
terminais corretos.
Prenda o condutor de aterramento de cada

b)

cabo a um terminal de aterramento com uma
garra de aterramento para condutor de
aterramento.
Certifique-se de que o condutor de

c)

aterramento externo esteja conectado à barra
de aterramento. Consulte o capítulo 2.4
Aterramento e proteção de falha do terra.
Veja os torques de aperto corretos em Tabela

d)

26.
A. Conexão dos cabos

B. Faça uma conexão de

aterramento no MR8

A. Faça uma conexão de

aterramento no MR9

5

TEL. [phone] · FAX [phone]

A

C

B

CABEAMENTO ELÉTRICO VACON · 87

12 Se você ligar vários cabos a um mesmo conector,

prenda os terminais dos cabos um sobre o outro.

A. Terminal do primeiro cabo
B. Terminal do segundo cabo
C. Conector

13 Exponha a blindagem de todos os três cabos para

fazer uma conexão de 360 graus com a garra de
aterramento para blindagem de cabo.

14 Prenda a placa de blindagem CEM novamente. No

MR9, prenda a placa de vedação.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

M4x10

VACON · 88 CABEAMENTO ELÉTRICO

15 Prenda a chapa de entrada de cabos e, em seguida,

a capa do cabo.

16 No MR9, prenda a tampa do conversor (a menos

que você queira fazer as conexões de controle
primeiro).

17 Certifique-se de que o condutor de aterramento

esteja conectado ao motor e também aos terminais
identificados por .

Para atender aos requisitos do padrão EN

a)

61800-5-1, obedeça às instruções no capítulo

2.4 Aterramento e proteção de falha do terra.

Conecte o condutor de proteção em um dos

b)

conectores de parafusos com um terminal de
cabo e um parafuso M8.

5

TEL. [phone] · FAX [phone]

CABEAMENTO ELÉTRICO VACON · 89

Tabela 26: Torques de aperto dos terminais

Chassi Tipo

0140 2 - 0205 2

MR8

MR9

0140 5 - 0205 5
0080 6 - 0125 6
0080 7 - 0125 7

0261 2 - 0310 2
0261 5 - 0310 5
0144 6 - 0208 6
0144 7 - 0208 7

Torque de aperto:
cabo da rede elétrica e
terminais do cabo do
motor

[Nm] lb-pol. [Nm] lb-pol. [Nm] lb-pol.

30 266 1.5 13.3 20 177

40 266 1.5 13.3 20 177

Torque de aperto:
garras de aterramento
para a blindagem de
cabo

Torque de aperto:
garras de aterramento
para condutor de
aterramento

5.7 INSTALAÇÃO EM UMA REDE ATERRADA EM CANTO

Você pode usar aterramento de canto com os tipos de conversores (MR7 a MR9) com
classificação de 72-310 A com rede elétrica de 380-480 V, e 75-310 A com rede elétrica de
208-240 V.

Nessas condições, você deverá alterar o nível de proteção CEM para C4. Consulte as
instruções em 7.6 Instalação em um sistema IT.

Não use aterramento de canto com os tipos de conversores (MR4 a MR6) com classificação
de 3,4-61 A com rede elétrica de 380-480 V, ou 3,7-62 A com rede elétrica de 208-240 V.

O aterramento de canto é permitido para os conversores de frequência MR4-6 (tensão da
rede elétrica de 208 – 230 V) a até 2000 m.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

STO JMP

L

I

M

K

H

G

F

J

E

D

A

B

C

VACON · 90 UNIDADE DE CONTROLE

6 UNIDADE DE CONTROLE

6.1 COMPONENTES DA UNIDADE DE CONTROLE

A unidade de controle do conversor de frequência contém as placas padrão e as placas
opcionais. As placas opcionais estão conectadas aos slots da placa de controle (consulte 6.4

Instalação das placas opcionais).

Fig. 38: Componentes da unidade de controle

A. Terminais de controle para as conexões

de E/S padrão
B. Conexão Ethernet
C. Terminais da placa de relé para 3 saídas

de relé ou 2 saídas de relé e um

termistor
D. Placas opcionais

E. Interruptor DIP para terminação do

F. Interruptor DIP para a seleção de sinal

barramento RS485

da Saída analógica

G. Interruptor DIP para isolamento das

entradas digitais da terra

H. Interruptor DIP para a seleção de sinal

da Entrada analógica 2

6

TEL. [phone] · FAX [phone]

UNIDADE DE CONTROLE VACON · 91

I. Interruptor DIP para a seleção de sinal

da Entrada analógica 1
J. Indicador de status da conexão Ethernet

L. Bateria para o RTC
M. A localização e a posição padrão do

jumper de Safe Torque Off (STO)

K. Ventilador (somente no IP54 do MR4 e do

MR5)
Quando você receber o conversor de frequência, a unidade de controle conterá a interface de

controle padrão. Se você incluiu opções especiais no seu pedido, o conversor de frequência
estará como no seu pedido. Nas páginas a seguir você encontrará informações sobre os
terminais e exemplos gerais de fiação.

É possível usar o conversor com uma fonte de alimentação externa com estas propriedades:
+24 VCC ±10%, mínimo de 1000 mA. Conecte a fonte de alimentação externa ao terminal 30.
Essa tensão é suficiente para manter a unidade de controle ligada para que você configure
os parâmetros. As medições do circuito principal (por exemplo, a tensão do enlace CC e
temperatura da unidade) não estarão disponíveis quando o conversor não estiver conectado
à rede elétrica.

O LED de status do conversor mostra o status do conversor de frequência. O LED de status
está localizado no painel de controle, embaixo do teclado, e pode mostrar 5 status
diferentes.

Tabela 27: Os status do LED de status do conversor de frequência

Cor da luz de LED Status do conversor de frequência

Piscando lentamente Pronto

Verde Funcionamento

Vermelho Falha

Laranja Alarme

Piscando rápido Baixando software

6.2 CABEAMENTO DA UNIDADE DE CONTROLE

A placa de E/S padrão possui 22 terminais de controle fixos e 8 terminais de placa de relés.
Você pode consultar as conexões padrão da unidade de controle e as descrições dos sinais
em Fig. 39.

6.2.1 SELEÇÃO DOS CABOS DE CONTROLE

Os cabos de controle devem ser cabos blindados de núcleos múltiplos com, no mínimo, 0,5
mm2. Veja mais sobre os tipos de cabos em Tabela 15 Seleção do cabo correto. Os fios dos
terminais devem ter, no máximo, 2,5 mm2 para os terminais da placa de relés e outros
terminais.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

6

VACON · 92 UNIDADE DE CONTROLE

Tabela 28: Torques de aperto dos cabos de controle

Terminal Parafuso do terminal Torque de aperto

Nm lb-pol.

Todos os terminais da
placa de E/S a placa
de relés

M3 0.5 4.5

6.2.2 TERMINAIS DE CONTROLE E INTERRUPTORES DIP

Aqui você encontra a descrição básica dos terminais da placa de E/S padrão e da placa de
relés. Para obter mais informações, consulte 11.1 Dados técnicos sobre as conexões de
controle.

Alguns terminais são atribuídos a sinais com funções opcionais que você pode usar com os
interruptores DIP. Veja mais em 6.2.2.1 Seleção de funções dos terminais com interruptores
DIP.

6

TEL. [phone] · FAX [phone]

Modbus RTU
BACnet, N2

1

6

2

3

4

5

18

19

30

12

7

13

8
9

10

14
15
16

21
22
23

11

17

A
B

24
25
26

32
33

*)

*)

Placa de E/S padrão

Terminal Sinal Descrição

Potenciômetro

de referência

1...10kΩ

Transmissor de 2 fios

Valor real

I = (0)4...20mA

+10 Vref

Saída de referência

AI1+

Entrada analógica,
tensão ou corrente

AI1-

Entrada analógica
comum, (corrente)

AI2+

Entrada analógica,
tensão ou corrente

AI2-

Entrada analógica
comum, (corrente)

24V saída

Tensão auxiliar de 24V

GND Terra E/S

DI1

Entrada digital 1
DI2 Entrada digital 2

DI3

Entrada digital 3
CM

Comum para DI1-DI6

24V saída Tensão auxiliar de 24V

GND Terra E/S
DI4

Entrada digital 4
DI5

Entrada digital 5

DI6

Entrada digital 6

CM Comum para DI1-DI6

AO1+

Sinal analógico
(saída+)

AO1-/GND

Saída analógica
comum / terra E/S

+24V entrada

Tensão de entrada

auxiliar de 24V
RS485 Barramento serial, negativo
RS485

Barramento serial, positivo

RO1 NC
RO1 CM

RO1 NO
RO2 NC
RO2 CM
RO2 NO
RO3 CM
RO3 NO

Saída de relé 1

Saída de relé 2

Saída de relé 3

Referência
de frequência

Referência
de frequência

Partida à frente

Partida reversa

Falha externa

DI4 DI5 Ref. freq.

Aberto Aberto

Aberto

Aberto

Fechado

Fechado

Fechado
Fechado

Entrada analógica 1
Freq. predefi nida 1
Freq. predefi nida 2
Freq. predefi nida 3

Reset de falha

Frequência de saída

RUN

FALHA

PRONTO

mA

RUN

UNIDADE DE CONTROLE VACON · 93

Fig. 39: Sinais dos terminais de controle na placa de E/S padrão, e exemplo de conexão. Se você
incluir o código de opção +SBF4 em seu pedido, a saída de relé 3 será substituída por uma
entrada de termistor.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

6

21
22

23
24

25
26
32

33

Da placa de E/S padrão

Do term.
#6 ou 12

Do term.

#13

RUN

Placa de relés 1

Terminal

Sinal

Padrão

RO1 NC
RO1 CM

RO1 NO
RO2 NC

RO2 CM
RO2 NO
RO3 CM

RO3 NO

Saída de relé 1

Saída de relé 2

Saída de relé 3

RUN

FALHA

PRONTO

TI1+

TI1-

21
22

23
24

25
26
28

29

Da placa de E/S padrão

Do term.

#12

Do term.

#13

RUN

Placa de relés 2

Terminal Sinal

Padrão

RO1 NC
RO1 CM
RO1 NO
RO2 NC
RO2 CM
RO2 NO

Saída de relé 1

Saída de relé 2

Entrada do
termistor

RUN

FALHA

SEM AÇÃO

VACON · 94 UNIDADE DE CONTROLE

* = Você pode isolar as entradas digitais da terra com um interruptor DIP. Consulte 6.2.2.2
Isolamento das entradas digitais do terra.

Há duas placas de relés diferentes disponíveis.

Fig. 40: Placa de relés padrão (+SBF3)

Fig. 41: Placa de relés opcional (+SBF4)

INDICAÇÃO!

A função de entrada de termistor não está automaticamente ativa.

Para usar a função de entrada de termistor, você deverá ativar o parâmetro Falha de
termistor no software. Consulte o Manual de Aplicação.

6.2.2.1 Seleção de funções dos terminais com interruptores DIP
Você pode fazer duas seleções com os interruptores DIP para terminais específicos. Os

interruptores possuem duas posições: para cima e para baixo. Você pode ver a localização
dos interruptores DIP e as possíveis seleções em Fig. 42.

6

TEL. [phone] · FAX [phone]

A B

A

B

C

D

E

AI2

U
I

AI1

U
I

RS-485

OFF
ON

AO1

U
I

UNIDADE DE CONTROLE VACON · 95

Fig. 42: Seleções dos interruptores DIP

A. Sinal de tensão (U), entrada de 0 – 10 V
B. Sinal de corrente (I), entrada de, 0 – 20

mA

Tabela 29: Posições padrão dos interruptores DIP

Interruptor DIP Posição padrão

AI1 U

AI2 I

AO1 I

Terminação do barramento RS485 OFF

C. OFF
D. ON
E. Terminação do barramento RS-485.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

6

A

B

C

VACON · 96 UNIDADE DE CONTROLE

6.2.2.2 Isolamento das entradas digitais do terra
É possível isolar da terra as entradas digitais (terminais 8-10 e 14-16) na placa de E/S

padrão. Para tal, altere a posição de um interruptor DIP na placa de controle.

Fig. 43: Altere a posição deste interruptor para isolar as entradas digitais da terra

A. Entradas digitais

C. Conectado a GND (padrão)

B. Flutuante

6.3 CONEXÃO FIELDBUS

Você pode conectar o conversor ao fieldbus com um cabo RS485 ou Ethernet. Se você usa
um cabo RS485, conecte-o ao terminal A e B da placa de E/S padrão. Se você usar um cabo
Ethernet, conecte-o ao terminal Ethernet sob a tampa do conversor.

6

TEL. [phone] · FAX [phone]

C

D

B

A

UNIDADE DE CONTROLE VACON · 97

Fig. 44: Conexões Ethernet e RS485

A. Terminal RS485 A = Data ­B. Terminal RS485 B = Data +

C. Terminal Ethernet
D. Terminais de controle

6.3.1 USO DO FIELDBUS POR MEIO DE CABO ETHERNET

Tabela 30: Dados do cabo Ethernet

Item Descrição

Tipo de plugue Plugue RJ45 blindado, comprimento máximo de 40 mm (1,57 pol.)

Tipo de cabo CAT5e STP

Comprimento do cabo Máximo de 100 m (328 pés)

CABEAMENTO ETHERNET

1 Conecte o cabo Ethernet ao seu terminal.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

6

VACON · 98 UNIDADE DE CONTROLE

2 no IP21, corte uma abertura na tampa do conversor

de frequência para o cabo Ethernet.
No IP54, corte um orifício em um passador de cabo
e mova o cabo através dele.

Se o passador de borracha se dobrar quando

a)

você inserir o cabo, puxe o cabo de volta para
arrumar o passador.
O orifício no passador não deve ser mais largo

b)

que o seu cabo.
Puxe o primeiro trecho do cabo para fora do

c)

passador de forma que ele fique reto. Se isto
não for possível, torne a conexão justa com
uma fita isolante ou presilha de cabo.

IP21

IP54

6

TEL. [phone] · FAX [phone]

A

A

UNIDADE DE CONTROLE VACON · 99

3 Abra a tampa do conversor. Mantenha uma

distância entre o cabo Ethernet e o cabo do motor
de, no mínimo, 30 cm (11,81 pol).

Veja mais no Manual de Instalação do seu fieldbus.

A. Cabo Ethernet no IP21

A. Cabo Ethernet no IP54

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

6

10

5

15 mm

VACON · 100 UNIDADE DE CONTROLE

6.3.2 USO DO FIELDBUS POR MEIO DE CABO RS485

Tabela 31: Dados do cabo RS485

Item Descrição

Tipo de plugue 2,5 mm

Tipo de cabo STP (shielded twisted pair – par trançado blindado), Belden 9841 ou

Comprimento do cabo De forma que atenda o fieldbus. Consulte o manual do fieldbus.

2

quase o mesmo

CABEAMENTO RS485

1 Remova aproximadamente 15 mm (0,59 pol.) da

blindagem cinza do cabo RS485. Faça isso para 2
cabos de fieldbus.

Corte o isolamento dos cabos em

a)

aproximadamente 5 mm (0,20 pol.) para inseri-

-los nos terminais. Não mantenha mais de 10
mm (0,39 pol.) de cabo fora dos terminais.
Retire o isolamento do cabo a uma distância do

b)

terminal que permita fixá-lo ao chassi com a
garra de cabos para o cabo de controle. Corte o
isolamento do cabo em um comprimento
máximo de 15 mm (0,59 pol.) Não remova a
blindagem de alumínio do cabo.

6

TEL. [phone] · FAX [phone]
