Danfoss vacon 100, vacon 100 hvac, vacon 100 flow Installation guide [es]

vacon 100

®

vacon 100 flow

vacon 100 hvac

convertidores de frecuencia

®

®

manual de instalación

unidades de montaje en pared

PREFACIO VACON · 3

PREFACIO

ID de documento: DPD01718G
Fecha: 15.12.2015

ACERCA DE ESTE MANUAL

Los derechos de autor de este manual son de Vacon Plc. Todos los derechos reservados

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

VACON · 4

TEL. [phone] · FAX [phone]

ÍNDICE VACON · 5

ÍNDICE

Prefacio

Acerca de este manual 3

1 Aprobaciones 8
2 Seguridad 10

2.1 Los símbolos de seguridad usados en este manual 10

2.2 Advertencia 10

2.3 Precaución 11

2.4 Puesta a tierra y protección frente a fallo de puesta a tierra 12

2.5 Compatibilidad electromagnética (EMC) 13

2.6 Uso de un dispositivo RCD o RCM 14

3 Recepción de la entrega 15

3.1 Etiqueta del paquete 15

3.2 Código de designación de tipo 16

3.3 Contenido del producto suministrado 16

3.4 Retirada del embalaje y elevación del convertidor 16

3.4.1 Peso del convertidor 16

3.4.2 Elevación de los tamaños de bastidor MR8 y MR9 17

3.5 Accesorios 18

3.5.1 Tamaño de bastidor MR4 19

3.5.2 Tamaño de bastidor MR5 20

3.5.3 Tamaño de bastidor MR6 21

3.5.4 Tamaño de bastidor MR7 22

3.5.5 Tamaño de bastidor MR8 22

3.5.6 Tamaño de bastidor MR9 23

3.6 Etiqueta de producto modificado ("Product modified") 23

3.7 Reciclaje 23

4 Montaje 24

4.1 Información general sobre montaje 24

4.2 Dimensiones para el montaje en la pared 24

4.2.1 Montaje en la pared de MR4 24

4.2.2 Montaje en la pared de MR5 25

4.2.3 Montaje en la pared de MR6 26

4.2.4 Montaje en la pared de MR7 27

4.2.5 Montaje en la pared de MR8, IP21 e IP54 28

4.2.6 Montaje en la pared de MR8, IP00 29

4.2.7 Montaje en la pared de MR9, IP21 e IP54 30

4.2.8 Montaje en la pared de MR9, IP00 31

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

VACON · 6 ÍNDICE

4.3 Dimensiones del montaje mural, Norteamérica 32

4.3.1 Montaje mural de MR4, Norteamérica 32

4.3.2 Montaje mural de MR5, Norteamérica 33

4.3.3 Montaje mural de MR6, Norteamérica 34

4.3.4 Montaje mural de MR7, Norteamérica 35

4.3.5 Montaje mural de MR8, Norteamérica 36

4.3.6 Montaje mural de MR8, Tipo abierto UL, Norteamérica 37

4.3.7 Montaje mural de MR9, Norteamérica 38

4.3.8 Montaje mural de MR9, Tipo abierto UL, Norteamérica 39

4.4 Dimensiones para el montaje con brida 39

4.4.1 Montaje con brida de MR4 43

4.4.2 Montaje con brida de MR5 44

4.4.3 Montaje con brida de MR6 45

4.4.4 Montaje con brida de MR7 46

4.4.5 Montaje con brida de MR8 47

4.4.6 Montaje con brida de MR9 48

4.5 Dimensiones del montaje con brida, Norteamérica 49

4.5.1 Montaje con brida de MR4, Norteamérica 49

4.5.2 Montaje con brida de MR5, Norteamérica 50

4.5.3 Montaje con brida de MR6, Norteamérica 51

4.5.4 Montaje con brida de MR7, Norteamérica 52

4.5.5 Montaje con brida de MR8, Norteamérica 53

4.5.6 Montaje con brida de MR9, Norteamérica 54

4.6 Refrigeración 55

5 Cableado de alimentación 58

5.1 Conexiones de cables 58

5.2 Normas UL en los cables 60

5.3 Dimensiones y selección de los cables 60

5.3.1 Tamaños de los cables y fusibles 60

5.3.2 Tamaños de cables y fusibles, Norteamérica 64

5.4 Cables de resistencia de frenado 69

5.5 Preparación de la instalación de cables 70

5.6 Instalación de los cables 71

5.6.1 Tamaños de bastidor de MR4 a MR7 71

5.6.2 Tamaños de bastidor de MR8 a MR9 77

5.7 Instalación en una red con un sistema TN con conexión a tierra en ángulo 89

6 Unidad de control 90

6.1 Componentes de la unidad de control 90

6.2 Cableado de la unidad de control 91

6.2.1 Selección de los cables de control 91

6.2.2 Terminales de control e interruptores DIP 92

6.3 Conexión Fieldbus 96

6.3.1 Uso del Fieldbus a través de un cable de Ethernet 97

6.3.2 Uso del fieldbus a través de un cable RS485 100

6.4 Instalación de tarjetas opcionales 104

6.4.1 El procedimiento de instalación 105

TEL. [phone] · FAX [phone]

ÍNDICE VACON · 7

6.5 Instalación de una batería para el reloj en tiempo real (RTC) 106

6.6 Barreras de aislamiento galvánico 106

7 Puesta en marcha e instrucciones adicionales 108

7.1 Seguridad de la puesta en marcha 108

7.2 Puesta en marcha del convertidor 108

7.3 Funcionamiento del motor 109

7.3.1 Comprobaciones antes de poner en marcha el motor 109

7.4 Medición del aislamiento del cable y del motor 109

7.5 Instalación en un entorno marino 110

7.6 Instalación en un sistema IT 110

7.6.1 El puente EMC en MR4, MR5 y MR6 111

7.6.2 El puente EMC en MR7 114

7.6.3 El puente EMC en MR8 116

7.6.4 El puente EMC en MR9 117

7.7 Mantenimiento 118

8 Características técnicas, Vacon® 100 120

8.1 Rango de potencias del convertidor 120

8.1.1 Voltaje de red 208-240 V 120

8.1.2 Voltaje de red 380-500 V 122

8.1.3 Voltaje de red 525-600 V 124

8.1.4 Voltaje de red 525-690 V 125

8.1.5 Capacidad de sobrecarga 125

8.1.6 Características de la resistencia de frenado 126

8.2 Características técnicas del Vacon® 100 131

9 Características técnicas, Vacon® 100 FLOW 136

9.1 Rango de potencias del convertidor 136

9.1.1 Voltaje de red 208-240 V 136

9.1.2 Voltaje de red 380-500 V 138

9.1.3 Voltaje de red 525-600 V 139

9.1.4 Voltaje de red 525-690 V 140

9.1.5 Capacidad de sobrecarga 140

9.2 Características técnicas del Vacon® 100 FLOW 142

10 Características técnicas, Vacon® 100 HVAC 147

10.1 Rango de potencias del convertidor 147

10.1.1 Voltaje de red 208-240 V 147

10.1.2 Voltaje de red 380-500 V 149

10.1.3 Capacidad de sobrecarga 150

10.2 Características técnicas del Vacon® 100 HVAC 151

11 Características técnicas sobre conexiones de control 156

11.1 Características técnicas sobre conexiones de control 156

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

VACON · 8 APROBACIONES

1 APROBACIONES

Estas son las aprobaciones que ha recibido este producto Vacon.

Declaración de conformidad de la CE

1.
Consulte la Declaración de conformidad de la CE en la página siguiente.

•

Aprobación de UL

2.
Número de expediente de aprobación de UL: E171278.

•

Aprobación RCM

3.
Número de aprobación RCM E2204.

•

1

TEL. [phone] · FAX [phone]

DECLARACIÓN DE CONFORMIDAD DE LA CE
Nosotros

Nombre del fabricante: Vacon Oyj
Dirección del fabricante: P.O. Box 25

Runsorintie 7
FIN-65381 Vaasa
Finlandia
Por el presente se declara que el producto

Nombre del producto: Convertidor de frecuencia Vacon 100
Nombre del modelo: Unidades de montaje en pared:

Vacon 0100 3L 0003 2...0310 2
Vacon 0100 3L 0003 4...0310 4
Vacon 0100 3L 0003 5...0310 5
Vacon 0100 3L 0004 6...0208 6
Vacon 0100 3L 0007 7...0208 7
Convertidores con protección IP00:
Vacon 0100 3L 0140 2...0310 2
Vacon 0100 3L 0140 5...1180 5
Vacon 0100 3L 0080 6...0820 6
Vacon 0100 3L 0080 7...0820 7
Convertidores en armario:
Vacon 0100 3L 0140 5...0590 5
Vacon 0100 3L 0080 7...0820 7
se ha diseñado y fabricado de acuerdo con las normas siguientes:
Seguridad: EN 61800-5-1: 2007
EN 60204-1: 2009 (según corresponda)
EMC: EN 61800-3: 2004 + A1: 2012
EN 61000-3-12
y cumple las disposiciones de seguridad correspondientes de la Directiva de

Baja Tensión (2006/95/CE) y la Directiva EMC 2004/108/CE.
Mediante medidas internas y controles de calidad, se garantiza que el

producto cumple en todo momento los requisitos de la directiva actual y
normativa aplicable.

En Vaasa, 31 de marzo de 2015
Vesa Laisi
Presidente
Año en que se concedió la marca CE: 2009

APROBACIONES VACON · 9

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

1

VACON · 10 SEGURIDAD

2 SEGURIDAD

2.1 LOS SÍMBOLOS DE SEGURIDAD USADOS EN ESTE MANUAL

Este manual contiene advertencias y precauciones indicadas mediante símbolos de
seguridad. Las advertencias y precauciones aportan información importante sobre cómo
evitar lesiones y daños en el equipo o en su sistema.

Lea detenidamente las advertencias y precauciones, y siga sus instrucciones.

Tabla 1: Los símbolos de seguridad

El símbolo de seguridad Descripción

¡ADVERTENCIA!

¡SUPERFICIE CALIENTE!

2.2 ADVERTENCIA

ADVERTENCIA!

No toque los componentes de la unidad de potencia cuando el convertidor esté
conectado a la red eléctrica. Los componentes están activos cuando el convertidor
está conectado a la red eléctrica. Es muy peligroso entrar en contacto con esta
tensión.

ADVERTENCIA!

No toque los terminales de cable U, V, W del motor, los terminales de la resistencia
de frenado ni los terminales de CC cuando el convertidor esté conectado a la red
eléctrica. Estos terminales están activos cuando el convertidor está conectado a la
red eléctrica, así como cuando el motor no funciona.

¡PRECAUCIÓN!

2

ADVERTENCIA!

No toque los terminales de control. Pueden tener tensión peligrosa aunque el
convertidor esté desconectado de la red eléctrica.

TEL. [phone] · FAX [phone]

SEGURIDAD VACON · 11

ADVERTENCIA!

Antes de realizar cualquier trabajo eléctrico, asegúrese de que no haya tensión en
los componentes del convertidor.

ADVERTENCIA!

Para trabajar en las conexiones de terminal del convertidor, desconéctelo de la red
eléctrica y asegúrese de que el motor se ha detenido. Espere 5 minutos antes de
abrir la cubierta del convertidor. Luego utilice un dispositivo de medición para
asegurarse de que no haya tensión. Las conexiones de terminal y los componentes
del convertidor permanecen activos durante 5 minutos tras desconectar el
convertidor de la red eléctrica y detener el motor.

ADVERTENCIA!

Antes de conectar el convertidor a la red eléctrica, asegúrese de que la cubierta
frontal y la cubierta para cables del convertidor estén cerradas. Las conexiones del
convertidor están activas cuando el convertidor está conectado a la red eléctrica.

ADVERTENCIA!

Desconecte el motor del convertidor si una puesta en marcha accidental puede ser
peligrosa. Tras el encendido, un corte eléctrico o un reset de fallo, el motor se
pondrá en marcha inmediatamente si la señal de marcha está activa, salvo que se
haya seleccionado el control de pulso para la lógica de Marcha/Paro. Si se
modifican los parámetros, las aplicaciones o el software, las funciones de I/O
(incluyendo las entradas de marcha) pueden cambiar.

ADVERTENCIA!

Utilice guantes de protección cuando realice operaciones de montaje, cableado o
mantenimiento. El convertidor puede tener bordes afilados que podrían causar
cortes.

2.3 PRECAUCIÓN

PRECAUCIÓN!

No mueva el convertidor. Utilice una instalación fija para evitar daños en el
convertidor.

PRECAUCIÓN!

No realice mediciones cuando el convertidor esté conectado a la red eléctrica. Esto
puede producir daños en el convertidor.

PRECAUCIÓN!

Asegúrese de que hay una conexión a tierra de protección reforzada. Es obligatorio,
porque la corriente de contacto de los convertidores es superior a 3,5 mA de CA
(véase EN 61800-5-1). Consulte el capítulo 2.4 Puesta a tierra y protección frente a
fallo de puesta a tierra.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

2

VACON · 12 SEGURIDAD

PRECAUCIÓN!

No utilice piezas de repuesto que no sean del fabricante. El uso de otras piezas de
repuesto puede producir daños en el convertidor.

PRECAUCIÓN!

No toque los componentes de las placas de circuitos. La electricidad estática puede
producir daños en estos componentes.

PRECAUCIÓN!

Asegúrese de que el nivel EMC del convertidor es correcto para la red eléctrica.
Consulte el capítulo 7.6 Instalación en un sistema IT. Un nivel EMC incorrecto puede
producir daños en el convertidor.

PRECAUCIÓN!

Evite las interferencias radiadas. El convertidor puede causar interferencias
radiadas en un entorno doméstico.

NOTA!

Si activa la función de reset automático, el motor arrancará de forma automática
tras el reset de un fallo. Consulte el manual de la aplicación.

NOTA!

Si utiliza el convertidor como componente de un sistema, el fabricante de este
sistema debe suministrar un dispositivo de desconexión de la red eléctrica (EN
60204-1).

2.4 PUESTA A TIERRA Y PROTECCIÓN FRENTE A FALLO DE PUESTA A TIERRA

PRECAUCIÓN!

El convertidor debe estar siempre puesto a tierra con un conductor para la
protección de toma de tierra que, a su vez, esté conectado al terminal de toma de
tierra identificado con el símbolo . Si no se usa un conductor para la protección

de toma de tierra, se pueden producir daños en el convertidor.

La intensidad táctil del convertidor es superior a 3,5 mA de CA. La norma EN 61800-5-1
establece que se deben cumplir una o varias de estas condiciones para el circuito de
protección.

La conexión debe ser fija.

El conductor para la protección de toma de tierra debe tener un área de sección

a)

transversal de al menos 10 mm2 Cu o 16 mm2 Al. O BIEN
Si el conductor para la protección de toma de tierra falla, se debe producir una

b)

desconexión automática de la red eléctrica. Consulte el capítulo 5 Cableado de
alimentación. O
Debe haber un terminal para un segundo conductor de tierra protector en la misma área

c)

transversal que el primer conductor de protección de toma de tierra.

2

TEL. [phone] · FAX [phone]

SEGURIDAD VACON · 13

Tabla 2: Sección transversal del conductor para la protección de toma de tierra

Área de sección transversal de los conductores de
fase (S) [mm2]

S ≤ 16 S

16 < S ≤ 35 16

35 < S S/2

El área de sección transversal mínima del conductor
para la protección de toma de tierra en cuestión
[mm2]

Los valores de la tabla son válidos solamente si el conductor para la protección de toma de
tierra está hecho del mismo metal que los conductores de fase. Si esto no es así, el área de
sección transversal del conductor para la protección de toma de tierra debe determinarse de
manera que produzca una conductancia equivalente a la resultante de la aplicación de esta
tabla.

El área de sección transversal de cada uno de los conductores de tierra de protección que no
forme parte del cable de entrada de la red o de la carcasa de cables debe ser como mínimo
de:

2,5 mm2 si existe protección mecánica, y

•

4 mm2 si no existe protección mecánica. Si tiene un equipo conectado por cable,

•

asegúrese de que el conductor para la protección de toma de tierra del cable sea el
último conductor que se interrumpa en caso de que falle el mecanismo de liberación de
tensión.

Cumpla con los reglamentos locales sobre el tamaño mínimo del conductor para la
protección de toma de tierra.

NOTA!

Dadas las altas intensidades capacitivas existentes en el convertidor, es posible
que los conmutadores para la protección frente a fallos de intensidad no funcionen
correctamente.

PRECAUCIÓN!

No realice medidas de aislamiento en el convertidor. El fabricante ya ha realizado
las pruebas. La realización de medidas de aislamiento puede producir daños en el
convertidor.

2.5 COMPATIBILIDAD ELECTROMAGNÉTICA (EMC)

El convertidor debe cumplir la norma IEC 61000-3-12. Para ello, la potencia de cortocircuito
SSC debe ser mayor o igual a 120 R
pública. Asegúrese de conectar el convertidor y el motor a la red eléctrica con una potencia
de cortocircuito SSC que es mayor o igual a 120 R
con el proveedor de la red eléctrica.

en el punto de interfaz entre su red eléctrica y la red

SCE

. Si es necesario, póngase en contacto

SCE

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

2

VACON · 14 SEGURIDAD

2.6 USO DE UN DISPOSITIVO RCD O RCM

El convertidor puede producir una corriente en el conductor de toma de tierra de protección.
Puede usar un dispositivo de protección accionado por intensidad residual (RCD) o un
dispositivo de monitorización accionado por intensidad residual (RCM) para ofrecer
protección frente a un contacto directo o indirecto. Utilice un dispositivo RCM o RCD de tipo
B en la parte de la red eléctrica del convertidor.

2

TEL. [phone] · FAX [phone]

A B

C

H

I

D

F
G

E

RECEPCIÓN DE LA ENTREGA VACON · 15

3 RECEPCIÓN DE LA ENTREGA

Antes de enviar un convertidor Vacon® al cliente, el fabricante lo somete a muchas pruebas.
Sin embargo, después de quitar el embalaje, examine la unidad por si se hubieran producido
daños causados en el transporte.

Si el convertidor resulta dañado durante el envío, hable con la compañía aseguradora de la
empresa de transporte o con el transportista.

Para asegurarse de que el contenido del envío está correcto y completo, compare la
designación de tipo del producto con el código de designación de tipo. Consultar capítulo 3.2
Código de designación de tipo.

3.1 ETIQUETA DEL PAQUETE

Imag. 1: La etiqueta del paquete de los convertidores Vacon

A. El ID de lote
B. El número de pedido de Vacon
C. El código de designación de tipo
D. El número de serie
E. El voltaje de red

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

F. La corriente de salida nominal
G. Grado de protección IP
H. El código de la aplicación
I. El número de pedido del cliente

3

VACON · 16 RECEPCIÓN DE LA ENTREGA

3.2 CÓDIGO DE DESIGNACIÓN DE TIPO

El código de designación de tipo de Vacon está formado por códigos estándares y códigos
opcionales. Cada una de las partes del código de designación de tipo concuerda con los datos
de su pedido. El código puede tener este formato, por ejemplo:

VACON0100-3L-0061-5+IP54
VACON0100-3L-0061-5-FLOW

Tabla 3: La descripción de las partes del código de designación de tipo

Código Descripción

VACON Esta parte es igual para todos los productos.

0100 La gama de productos: 0100 = Vacon 100

3L Entrada/Función: 3L = Entrada trifásica

0061 El valor nominal del convertidor en amperios Por ejemplo, 0061 = 61 A

5 El voltaje de red:

2 = 208-240 V
5 = 380-500 V
6 = 525-600 V
7 = 525-690 V

FLOW El convertidor de frecuencia Vacon 100 FLOW

+IP54 Los códigos opcionales. Existen muchas opciones: por ejemplo, +IP54 (un con-

vertidor de frecuencia con una clase de protección IP IP54)

3.3 CONTENIDO DEL PRODUCTO SUMINISTRADO

El contenido del producto suministrado, MR4-MR9

La unidad de montaje en pared con una unidad de control integrada

•

Una bolsa de accesorios

•

Guía rápida, Instrucciones de seguridad y los manuales de las opciones que ha pedido

•

Manual de instalación y Manual de aplicación si los ha pedido

•

3.4 RETIRADA DEL EMBALAJE Y ELEVACIÓN DEL CONVERTIDOR

3.4.1 PESO DEL CONVERTIDOR

Los pesos de los convertidores varían según el tamaño del bastidor. Tal vez tenga que usar
un dispositivo de elevación para sacar el convertidor de su embalaje.

3

TEL. [phone] · FAX [phone]

RECEPCIÓN DE LA ENTREGA VACON · 17

Tabla 4: Los pesos de los distintos tamaños de bastidor

Tamaño
de
bastidor

MR4 6.0 13.2

MR5 10.0 22.0

MR6 20.0 44.1

MR7 37.5 82.7

MR8 66.0 62.0 145.5 136.7

MR9 119.5 103.5 263.5 228.2

Peso, IP21/IP54
[kg]

Peso, IP00 [kg] Peso, Tipo 1 UL /

Tipo 12 [libras]

Peso, Tipo abierto
UL [libras]

3.4.2 ELEVACIÓN DE LOS TAMAÑOS DE BASTIDOR MR8 Y MR9

1 Retire el convertidor del palé al que estaba

atornillado.

2 Utilice un dispositivo de elevación lo bastante

fuerte para el peso del convertidor.

3 Coloque los ganchos de izada simétricamente en

un mínimo de dos orificios.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

3

≤45°

VACON · 18 RECEPCIÓN DE LA ENTREGA

4 El ángulo de elevación máximo es de 45 grados.

3.5 ACCESORIOS

Tras abrir el paquete y extraer el convertidor, asegúrese de que ha recibido todos los
accesorios. El contenido de la bolsa de accesorios varía en función del tamaño de bastidor y
de la clase de protección.

3

TEL. [phone] · FAX [phone]

RECEPCIÓN DE LA ENTREGA VACON · 19

3.5.1 TAMAÑO DE BASTIDOR MR4

Tabla 5: El contenido de la bolsa de accesorios

Elemento Cantidad Descripción

Tornillo M4x16 11 Tornillos para las abrazaderas de tierra para

cable apantallado (6), las abrazaderas de tie­rra para cable de control (3) y las abrazade­ras de tierra para conductor de tierra (2)

Tornillo M4x8 1 Tornillo para la puesta a tierra opcional

Tornillo M5x12 1 Tornillo para la puesta a tierra externa del

convertidor

Abrazadera de tierra para cable de control 3 Puesta a tierra del cable de control

Abrazadera de tierra para cable apantallado,
tamaño M25

Abrazadera de tierra para conductor de tierra 2 Puesta a tierra del cable de alimentación

Etiqueta de producto modificado ("Product
modified")

IP21: Arandela de goma para cable 3 Sellante para los cables

IP54: Arandela de goma para cable 6 Sellante para los cables

3 Sujeción de los cables de alimentación

1 Datos sobre cambios

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

3

VACON · 20 RECEPCIÓN DE LA ENTREGA

3.5.2 TAMAÑO DE BASTIDOR MR5

Tabla 6: El contenido de la bolsa de accesorios

Elemento Cantidad Descripción

Tornillo M4x16 13 Tornillos para las abrazaderas de tierra para

cable apantallado (6), las abrazaderas de tie­rra para cable de control (3) y las abrazade­ras de tierra para conductor de tierra (4)

Tornillo M4x8 1 Tornillo para la puesta a tierra opcional

Tornillo M5x12 1 Tornillo para la puesta a tierra externa del

convertidor

Abrazadera de tierra para cable de control 3 Puesta a tierra del cable de control

Abrazadera de tierra para cable apantallado,
tamaño M25

Abrazadera de tierra para cable apantallado,
tamaño M32

Abrazadera de tierra para conductor de tierra 2 Puesta a tierra del cable de alimentación

Etiqueta de producto modificado ("Product
modified")

IP21: Arandela de goma para cable, diámetro
del orificio de 25,3 mm

IP54: Arandela de goma para cable, diámetro
del orificio de 25,3 mm

Arandela de goma para cable, diámetro del
orificio de 33,0 mm

1 Sujeción del cable de freno

2 Sujeción de los cables de alimentación

1 Datos sobre cambios

1 Sellante para los cables

4 Sellante para los cables

2 Sellante para los cables

3

TEL. [phone] · FAX [phone]

RECEPCIÓN DE LA ENTREGA VACON · 21

3.5.3 TAMAÑO DE BASTIDOR MR6

Tabla 7: El contenido de la bolsa de accesorios

Elemento Cantidad Descripción

Tornillo M4x20 10 Tornillos para las abrazaderas de tierra para

cable apantallado (6) y las abrazaderas de
tierra para conductor de tierra (4)

Tornillo M4x16 3 Tornillos para las abrazaderas de cable de

control

Tornillo M4x8 1 Tornillo para la puesta a tierra opcional

Tornillo M5x12 1 Tornillo para la puesta a tierra externa del

convertidor

Abrazadera de tierra para cable de control 3 Puesta a tierra del cable de control

Abrazadera de tierra para cable apantallado,
tamaño M32

Abrazadera de tierra para cable apantallado,
tamaño M40

Abrazadera de tierra para conductor de tierra 2 Puesta a tierra del cable de alimentación

Etiqueta de producto modificado ("Product
modified")

Arandela de goma para cable, diámetro del
orificio de 33,0 mm

Arandela de goma para cable, diámetro del
orificio de 40,3 mm

IP54: Arandela de goma para cable, diámetro
del orificio de 25,3 mm

1 Sujeción del cable de resistencia de frenado

2 Sujeción de los cables de alimentación

1 Datos sobre cambios

1 Sellante para los cables

2 Sellante para los cables

3 Sellante para los cables

NOTA!

El software del convertidor Vacon® 100 FLOW y el software HVAC no tienen las
funciones de chopper de frenado o resistencia de frenado.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

3

VACON · 22 RECEPCIÓN DE LA ENTREGA

3.5.4 TAMAÑO DE BASTIDOR MR7

Tabla 8: El contenido de la bolsa de accesorios

Elemento Cantidad Descripción

Tuerca ranurada M6x30 6 Tuercas para las abrazaderas de tierra para

cable apantallado

Tornillo M4x16 3 Tornillos para las abrazaderas de tierra para

cable de control

Tornillo M6x12 1 Tornillo para la puesta a tierra externa del

convertidor

Abrazadera de tierra para cable de control 3 Puesta a tierra del cable de control

Abrazadera de tierra para cable apantallado,
tamaño M25

Abrazadera de tierra para conductor de tierra 2 Puesta a tierra del cable de alimentación

Etiqueta de producto modificado ("Product
modified")

IP21: Arandela de goma para cable 3 Sellante para los cables

IP54: Arandela de goma para cable 3 Sellante para los cables

3 Sujeción de los cables de alimentación

1 Datos sobre cambios

3.5.5 TAMAÑO DE BASTIDOR MR8

Tabla 9: El contenido de la bolsa de accesorios

Elemento Cantidad Descripción

Tornillo M4x16 3 Tornillos para las abrazaderas de tierra para

cable de control

Abrazadera de tierra para cable de control 3 Puesta a tierra del cable de control

Abrazadera de tierra para cable apantallado
KP40

3 Sujeción de los cables de alimentación

Aislante de cable 11 Para evitar el contacto entre los cables

Arandela de goma para cable, diámetro del
orificio de 25,3 mm

IP00: Pantalla de protección frente a contacto 1 Para evitar el contacto con partes activas

IP00: Tornillo M4x8 2 Para fijar la protección de contacto

3

4 Sellante para los cables

TEL. [phone] · FAX [phone]

Product modified

Date:

Date:

Date:

RECEPCIÓN DE LA ENTREGA VACON · 23

3.5.6 TAMAÑO DE BASTIDOR MR9

Tabla 10: El contenido de la bolsa de accesorios

Elemento Cantidad Descripción

Tornillo M4x16 3 Tornillos para las abrazaderas de tierra para

cable de control

Abrazadera de tierra para cable de control 3 Puesta a tierra del cable de control

Abrazadera de tierra para pantalla de cable
KP40

Aislante de cable 10 Para evitar el contacto entre los cables

Prensaestopa para cable, diámetro del orificio
de 25,3 mm

IP00: Pantalla de protección frente a contacto 1 Para evitar el contacto con partes activas

IP00: Tornillo M4x8 2 Para fijar la protección de contacto

5 Sujeción de los cables de alimentación

4 Sellante para los cables

3.6 ETIQUETA DE PRODUCTO MODIFICADO ("PRODUCT MODIFIED")

En la bolsa de accesorios, hay también una etiqueta de producto modificado ("Product
modified"). La función de la etiqueta es informar al personal de servicio de los cambios que
se realizan en el convertidor. Fije la etiqueta al lateral del convertidor para saber dónde
encontrarla. Si realiza cambios en el convertidor, escriba el cambio en la etiqueta.

3.7 RECICLAJE

Cuando el convertidor deje de funcionar, no lo deseche como parte de los residuos
municipales. Puede reciclar los componentes principales del convertidor. Debe des­montar algunos componentes para poder desechar los distintos materiales. Recicle los
componentes eléctricos y electrónicos como residuos.
Para asegurarse de que los residuos se reciclan correctamente, envíelos a un centro
de reciclaje. También puede enviar los residuos al fabricante.
Cumpla tanto los reglamentos locales como cualquier otro reglamento aplicable.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

3

Ø25

Ø25

Ø7

Ø13

IP21

IP54

112

147

128
100

313

100

328

190

151

112

VACON · 24 MONTAJE

4 MONTAJE

4.1 INFORMACIÓN GENERAL SOBRE MONTAJE

Instale el convertidor en posición vertical en la pared. Si instala el convertidor en posición
horizontal, es posible que algunas funciones con los valores nominales que se encuentran
en el capítulo 8 Características técnicas, Vacon® 100 o 9 Características técnicas, Vacon® 100
FLOW no estén disponibles.

Instale con los tornillos el convertidor y cualquier otro componente que haya recibido en la
entrega.

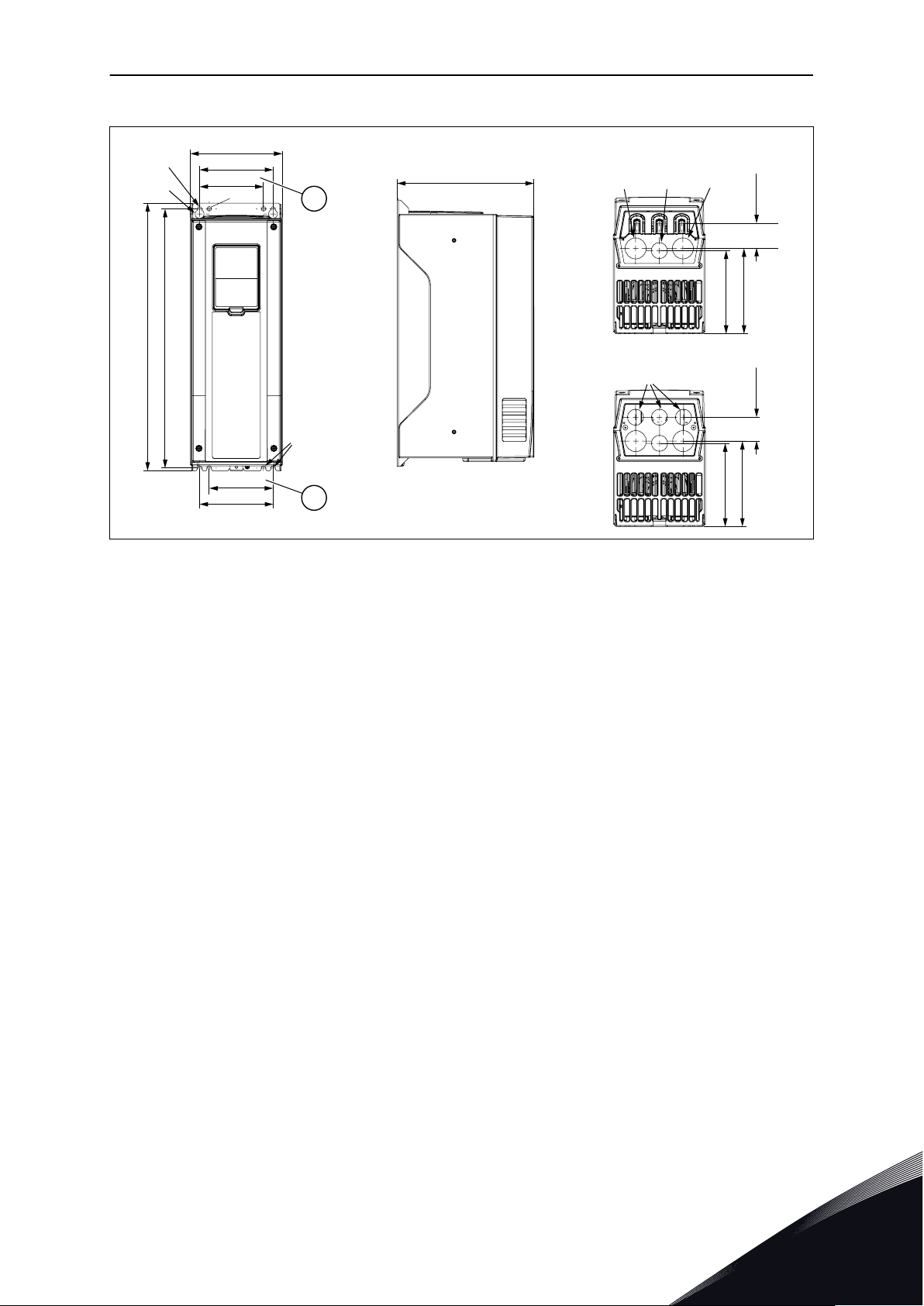

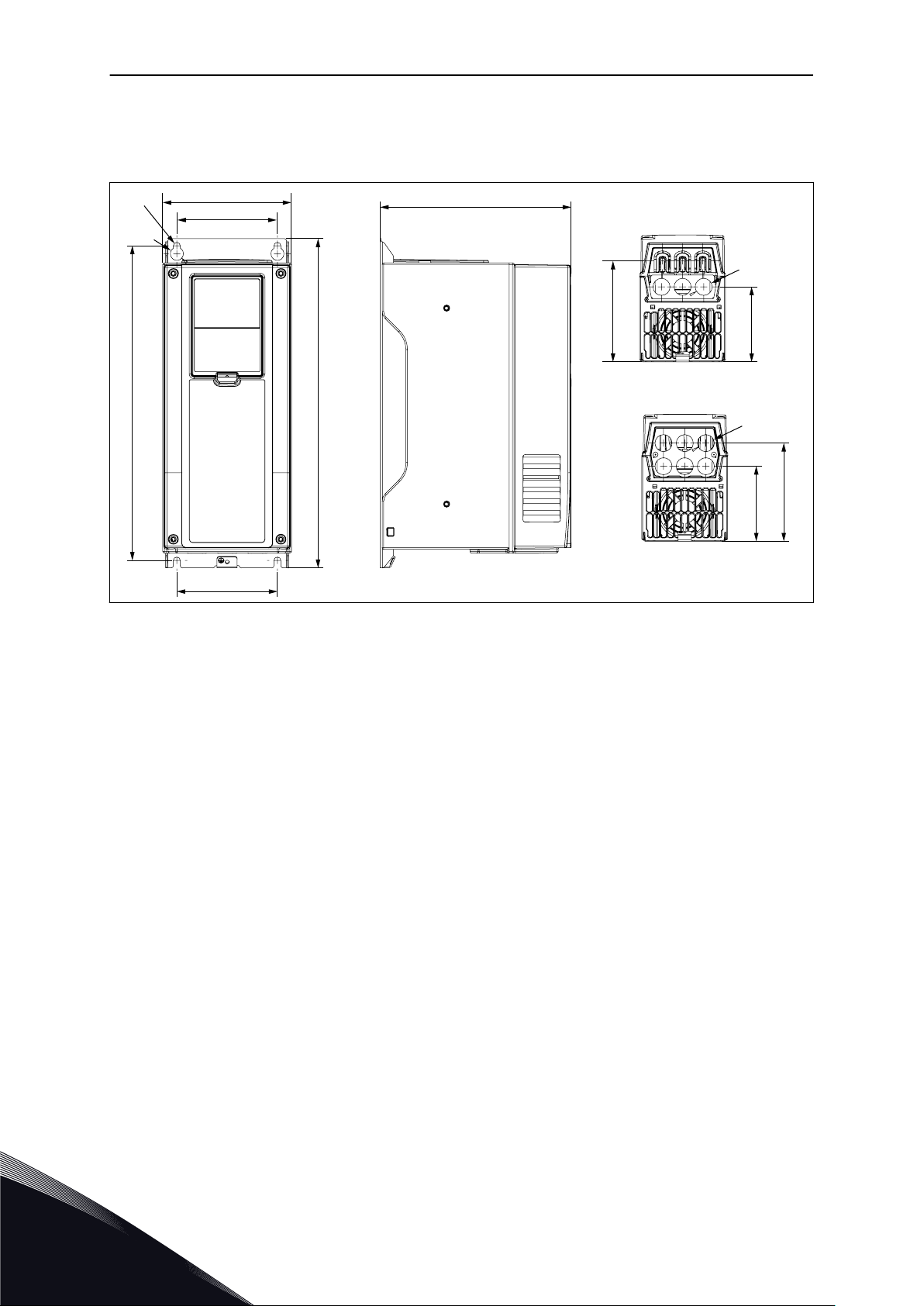

4.2 DIMENSIONES PARA EL MONTAJE EN LA PARED

4.2.1 MONTAJE EN LA PARED DE MR4

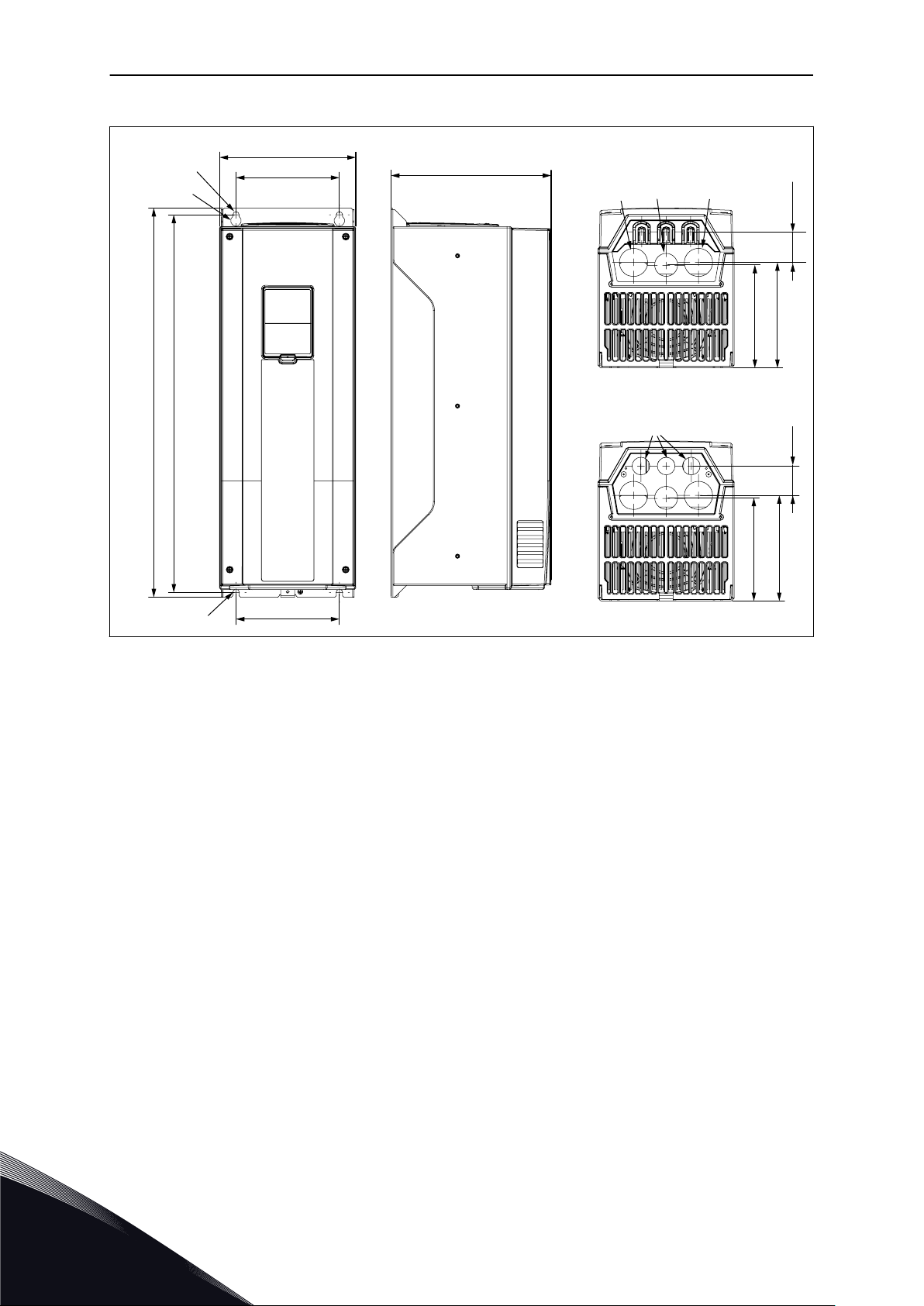

Imag. 2: Las dimensiones del convertidor de frecuencia, MR4 [mm]

4

TEL. [phone] · FAX [phone]

Ø7

Ø33 Ø25

Ø25

Ø33

A

A

214

144

115

Ø7

Ø14

Ø7

100*

419

406

115

100*

IP21

39

37.5

130

134

130

134

IP54

MONTAJE VACON · 25

4.2.2 MONTAJE EN LA PARED DE MR5

Imag. 3: Las dimensiones del convertidor de frecuencia, MR5 [mm]

A. Utilice estos orificios de montaje cuando

sustituya su convertidor de frecuencia
Vacon® NX por un convertidor de
frecuencia Vacon® 100, Vacon® 100
FLOW o un convertidor Vacon® 100
HVAC.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

195
148

Ø15.5

Ø9

557

541

Ø9

148

229

148

151

IP21

IP54

42 43.7

148

151

Ø40 Ø33 Ø40

Ø25

VACON · 26 MONTAJE

4.2.3 MONTAJE EN LA PARED DE MR6

Imag. 4: Las dimensiones del convertidor de frecuencia, MR6 [mm]

4

TEL. [phone] · FAX [phone]

259

Ø20

660

645

237
190

IP21

IP54

160

211

160

217

Ø9

Ø16

Ø51

Ø25

Ø50

MONTAJE VACON · 27

4.2.4 MONTAJE EN LA PARED DE MR7

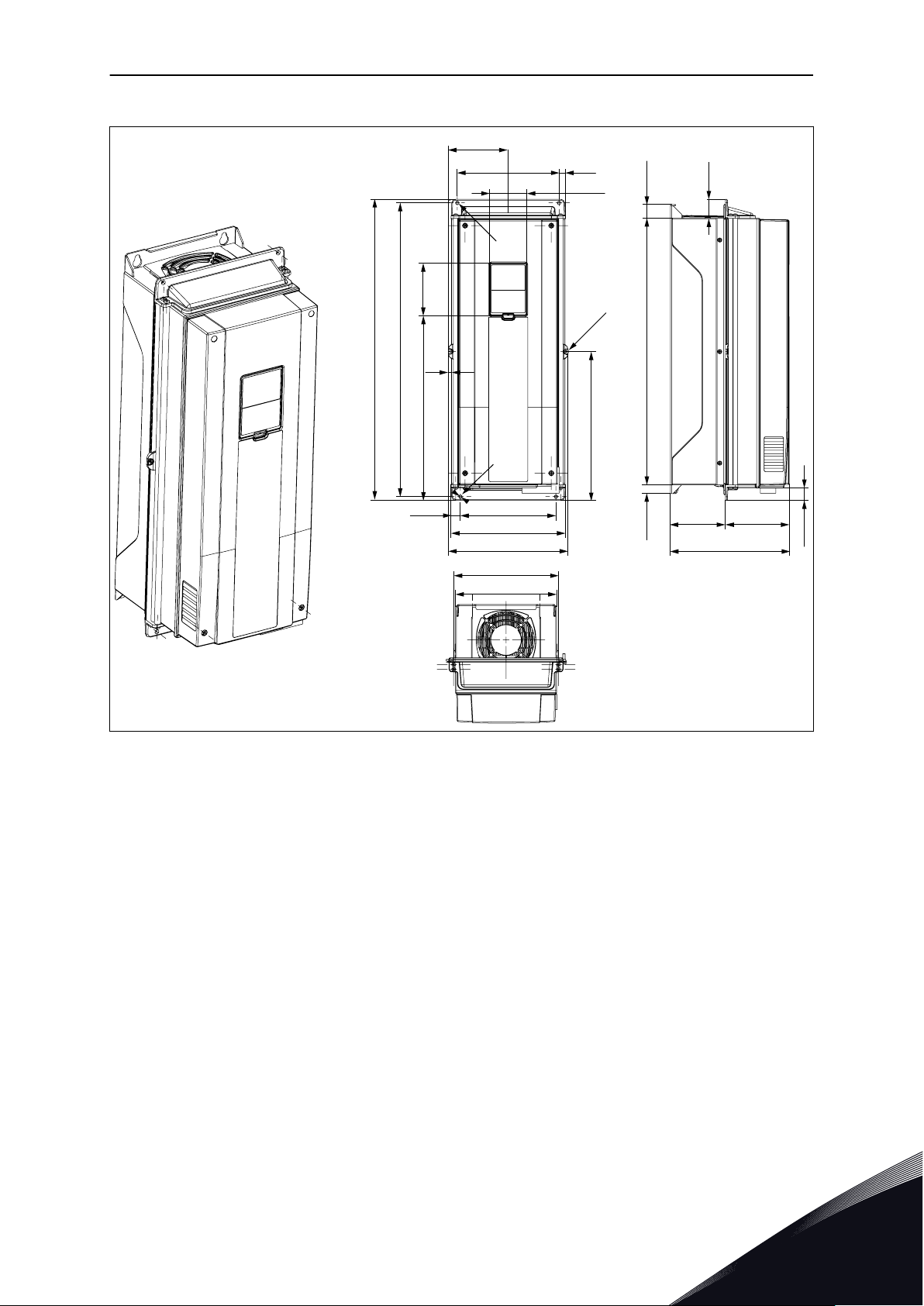

Imag. 5: Las dimensiones del convertidor de frecuencia, MR7 [mm]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

9

3 x 38

114

117

188

62.5

164

290

343

216

663

996

22

262

235

217

Ø25

Ø60

Ø11

Ø22

Ø9

Ø9

VACON · 28 MONTAJE

4.2.5 MONTAJE EN LA PARED DE MR8, IP21 E IP54

Imag. 6: Las dimensiones del convertidor de frecuencia, MR8, IP21 e IP54 [mm]

4

TEL. [phone] · FAX [phone]

9.3

290

186.5

255

217

794

683

663

18

171.5

343

215.7

10.8

15.1

Ø9

Ø9

Ø22

Ø11

A

MONTAJE VACON · 29

4.2.6 MONTAJE EN LA PARED DE MR8, IP00

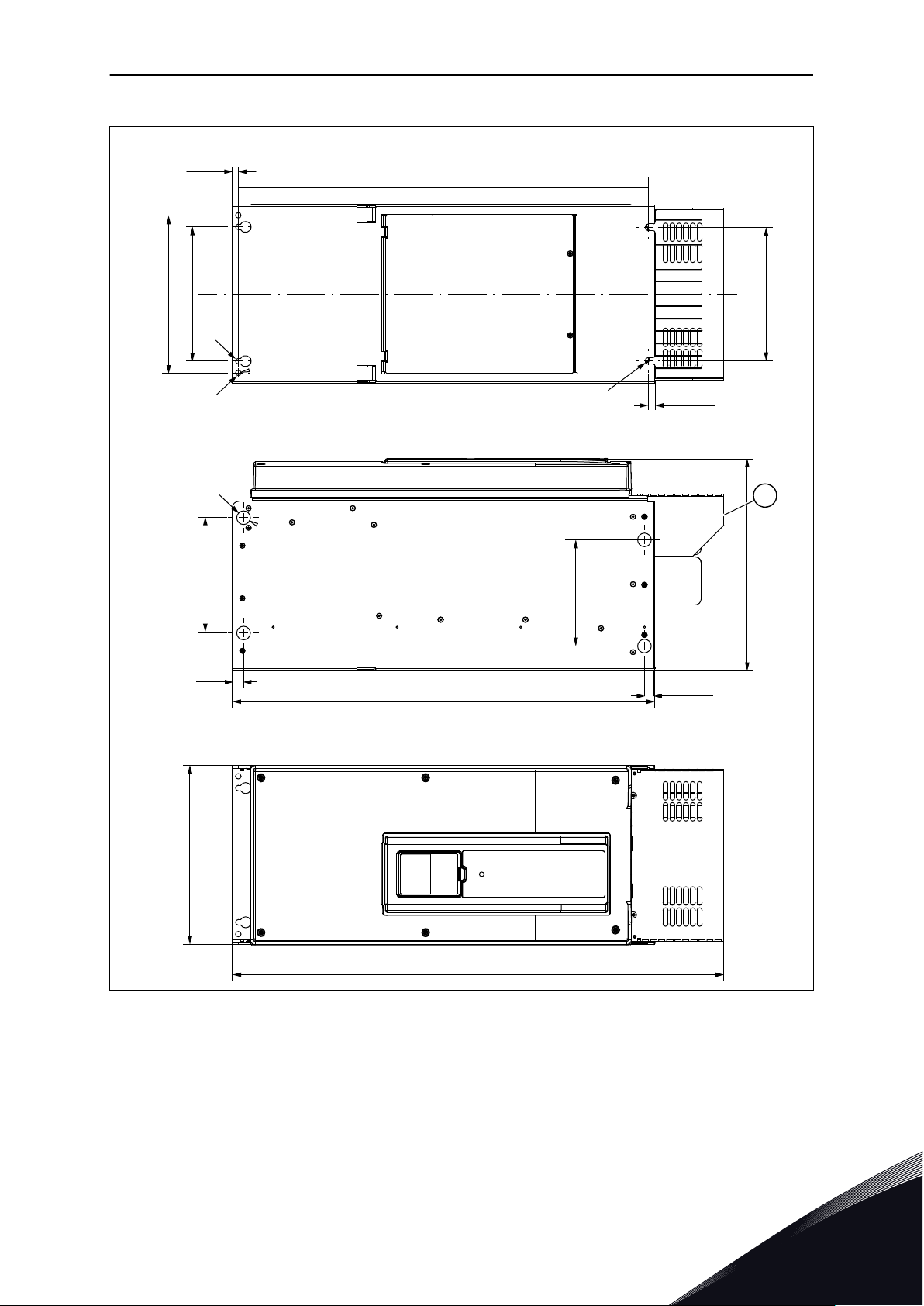

Imag. 7: Las dimensiones del convertidor de frecuencia, MR8, IP00 [mm]

A. Una cubierta del conector principal

opcional para la instalación en armario

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

Ø25

Ø59

Ø22

84

3 x 42

126

318

166

77

4 x 81.5

326

1122
1150

Ø9

14

480

400

355

365

292

284

27,5

360

810

360

M8 GND

Ø9

Ø9Ø9

VACON · 30 MONTAJE

4.2.7 MONTAJE EN LA PARED DE MR9, IP21 E IP54

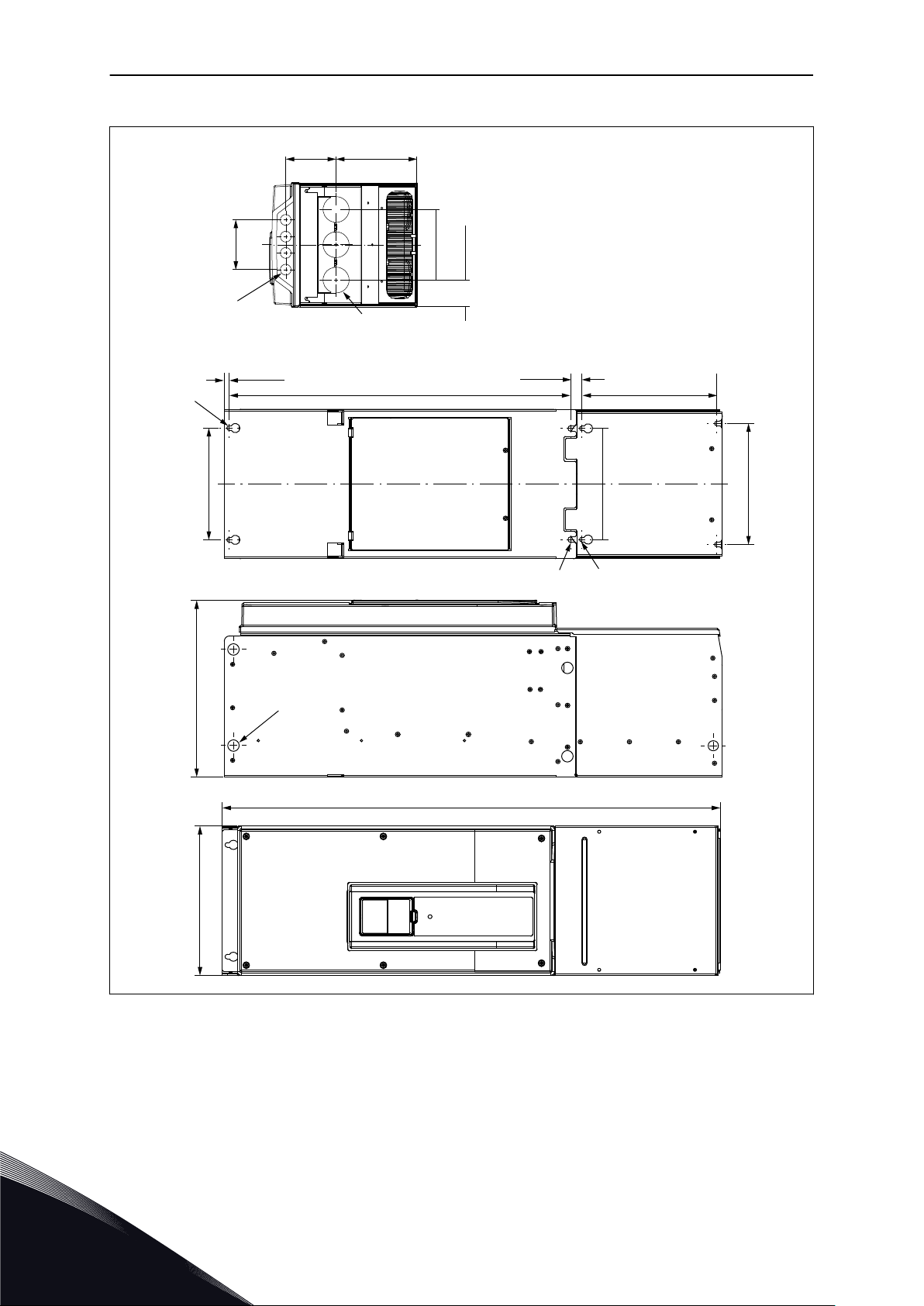

Imag. 8: Las dimensiones del convertidor de frecuencia, MR9, IP21 e IP54 [mm]

4

TEL. [phone] · FAX [phone]

130

810

840.5

16.5

65

50

360

8 x 42

72

M8

GND

318

3 X 42

84.5

14

Ø9

Ø22

400

480

355

365

Ø9

M8

A

Ø25

126

336

MONTAJE VACON · 31

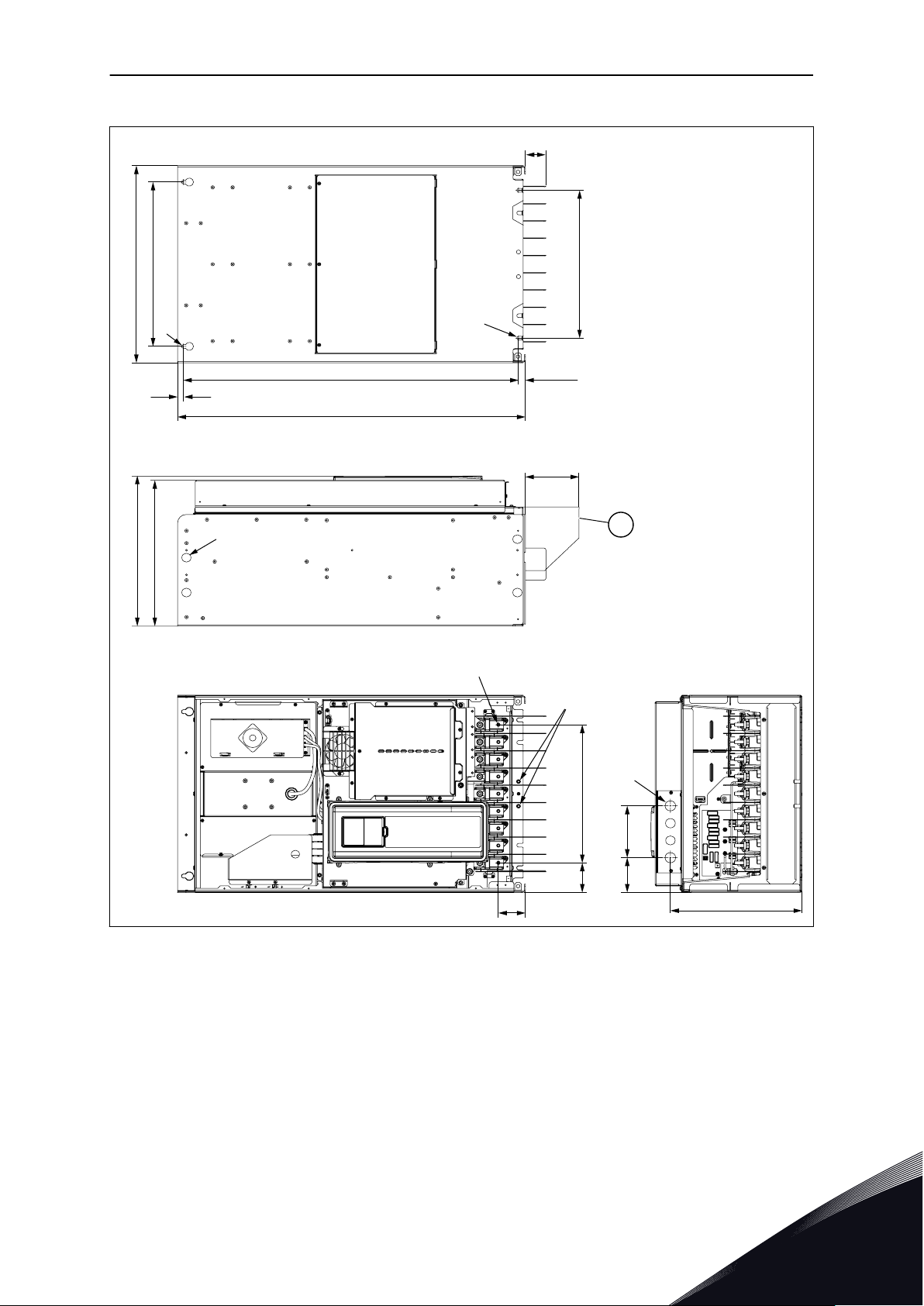

4.2.8 MONTAJE EN LA PARED DE MR9, IP00

Imag. 9: Las dimensiones del convertidor de frecuencia, MR9, IP00 [mm]

A. Una cubierta del conector principal

opcional para la instalación en armario

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

Ø0.98

Ø0.98

Ø0.28

Ø0.51

UL Type 1

UL Type 12

4.41

5.79

5.04

3.94

12.32

3.94

12.91

7.48

5.94

4.41

VACON · 32 MONTAJE

4.3 DIMENSIONES DEL MONTAJE MURAL, NORTEAMÉRICA

4.3.1 MONTAJE MURAL DE MR4, NORTEAMÉRICA

Imag. 10: Las dimensiones del convertidor de frecuencia, MR4 [pulgadas]

4

TEL. [phone] · FAX [phone]

Ø0.28

Ø1.30 Ø0.98

Ø0.98

Ø1.30

A

A

8.43

5.67

4.53

Ø0.28

Ø0.55

Ø0.28

3.94*

16.50

15.98

4.53

3.94*

UL Type 1

1.54

1.48

5.12

5.28

5.12

5.28

UL Type 12

MONTAJE VACON · 33

4.3.2 MONTAJE MURAL DE MR5, NORTEAMÉRICA

Imag. 11: Las dimensiones del convertidor de frecuencia, MR5 [pulgadas]

A. Utilice estos orificios de montaje cuando

sustituya su convertidor de frecuencia
Vacon® NX por un convertidor de
frecuencia Vacon® 100, Vacon® 100
FLOW o un convertidor Vacon® 100
HVAC.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

7.68

5.83

Ø0.61

Ø0.35

21.93

21.30

Ø0.35

5.83

9.02

5.83

5.94

UL Type 1

UL Type 12

1.65 1.72

5.83

5.94

Ø1.57 Ø1.30 Ø1.57

Ø0.98

VACON · 34 MONTAJE

4.3.3 MONTAJE MURAL DE MR6, NORTEAMÉRICA

Imag. 12: Las dimensiones del convertidor de frecuencia, MR6 [pulgadas]

4

TEL. [phone] · FAX [phone]

10.20
Ø0.79

25.98

25.39

9.33

7.48

UL Type 1

UL Type 12

6.30

8.31

6.30

8.54

Ø0.35

Ø0.63

Ø2.01

Ø0.98

Ø1.97

MONTAJE VACON · 35

4.3.4 MONTAJE MURAL DE MR7, NORTEAMÉRICA

Imag. 13: Las dimensiones del convertidor de frecuencia, MR7 [pulgadas]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

3 x 1.50

4.49

4.61

7.40

2.46

6.46

11.42

13.50

8.50

26.10

39.21

0.87

10.31

9.25

8.54

Ø0.98

Ø2.36

Ø0.43

Ø0.87

Ø0.35

Ø0.35

0.35

VACON · 36 MONTAJE

4.3.5 MONTAJE MURAL DE MR8, NORTEAMÉRICA

Imag. 14: Las dimensiones del convertidor de frecuencia, MR8 [pulgadas]

4

TEL. [phone] · FAX [phone]

0.37

11.42

7.34

10.04

8.54

31.26

26.89

26.10

0.71

6.75

13.50

8.49

0.43

0.59

Ø0.35

Ø0.35

Ø0.87

Ø0.43

A

MONTAJE VACON · 37

4.3.6 MONTAJE MURAL DE MR8, TIPO ABIERTO UL, NORTEAMÉRICA

Imag. 15: Las dimensiones del convertidor de frecuencia, MR8, Tipo abierto UL [pulgadas]

A. Una cubierta del conector principal

opcional para la instalación en armario

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

Ø0.98

Ø2.32

Ø0.87

3.31

3 x 1.65

4.96

12.52

6.54

3.03

4 x 3.21

12.84

44.17

45.28

Ø0.35

0.55

18.90

15.75

13.98

14.37

11.50

11.18

1.08

14.17

31.89

14.17

M8 GND

Ø0.35

Ø0.35

Ø0.35

VACON · 38 MONTAJE

4.3.7 MONTAJE MURAL DE MR9, NORTEAMÉRICA

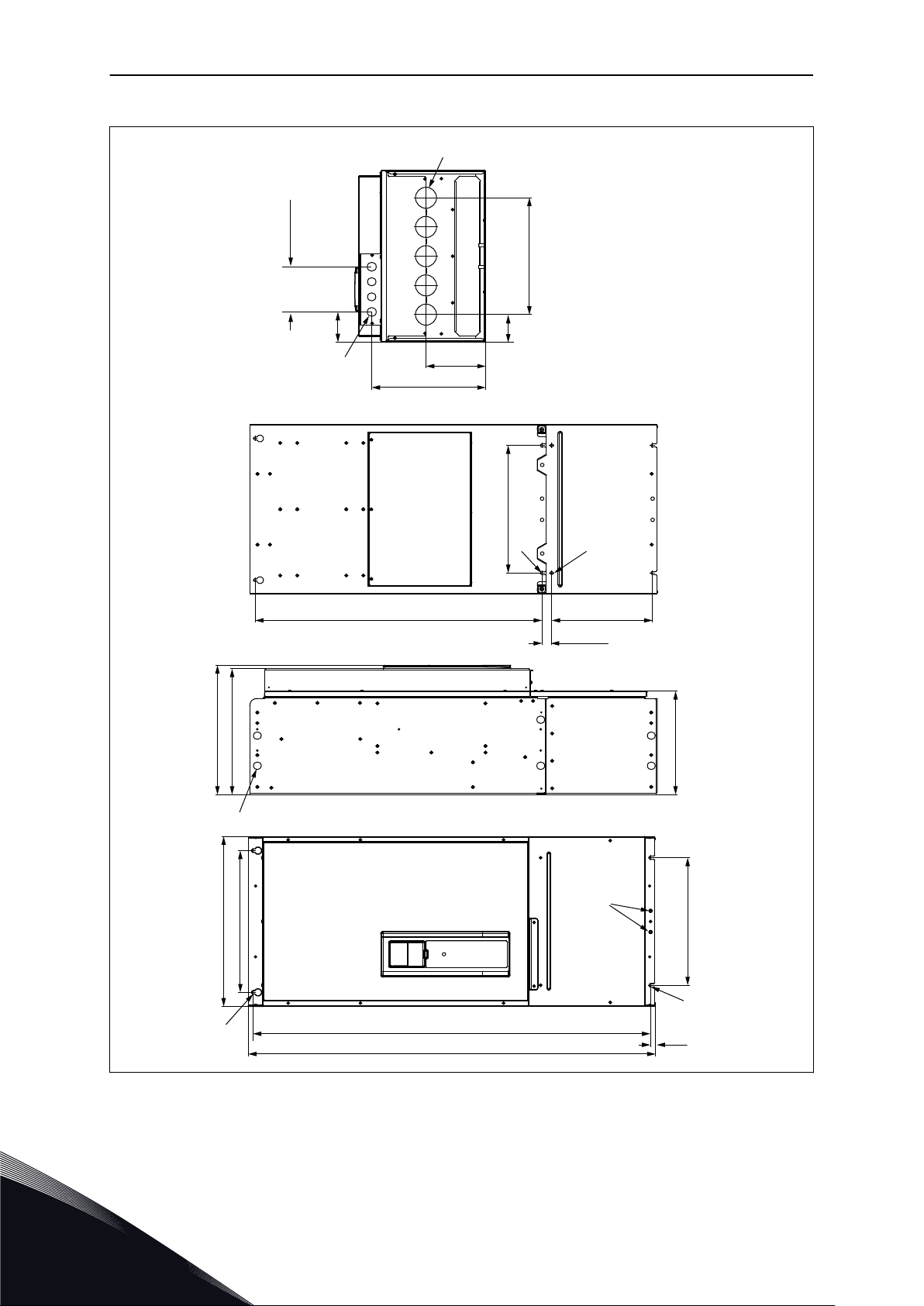

Imag. 16: Las dimensiones del convertidor de frecuencia, MR9 [pulgadas]

4

TEL. [phone] · FAX [phone]

5.12

31.89

33.09

0.65

2.56

1.97

14.17

8 x 1.65

2.83

M8

GND

12.52

3 X 1.65

3.33

0.55

Ø0.35

Ø0.87

15.75

18.90

13.98

14.37

Ø0.35

M8

A

Ø0.98

4.96

13.23

MONTAJE VACON · 39

4.3.8 MONTAJE MURAL DE MR9, TIPO ABIERTO UL, NORTEAMÉRICA

Imag. 17: Las dimensiones del convertidor de frecuencia, MR9, Tipo abierto UL [pulgadas]

A. Una cubierta del conector principal

opcional para la instalación en armario

4.4 DIMENSIONES PARA EL MONTAJE CON BRIDA

También puede instalar el convertidor en la pared del armario mediante un montaje con
brida.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

A

B

D

A

C

E

VACON · 40 MONTAJE

NOTA!

Las clases de protección varían en función de la sección del convertidor.

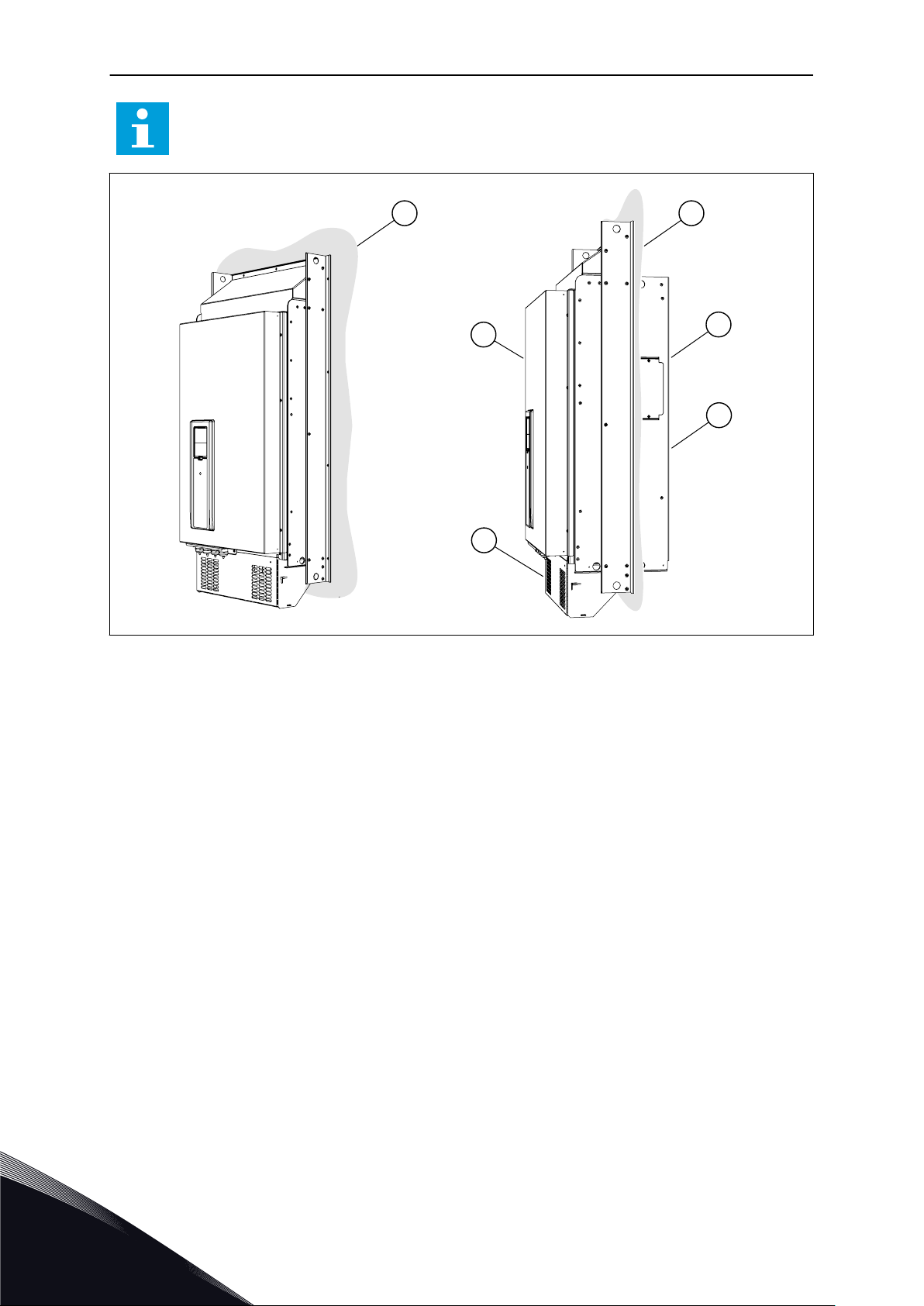

Imag. 18: Ejemplo de montaje con brida (tamaño de bastidor MR9)

A. La pared del armario u otra superficie
B. La parte delantera

D. IP00 / Tipo abierto UL
E. IP54 / Tipo 12 UL

C. La parte trasera

4

TEL. [phone] · FAX [phone]

G

F

A E

B

D

C

H

MONTAJE VACON · 41

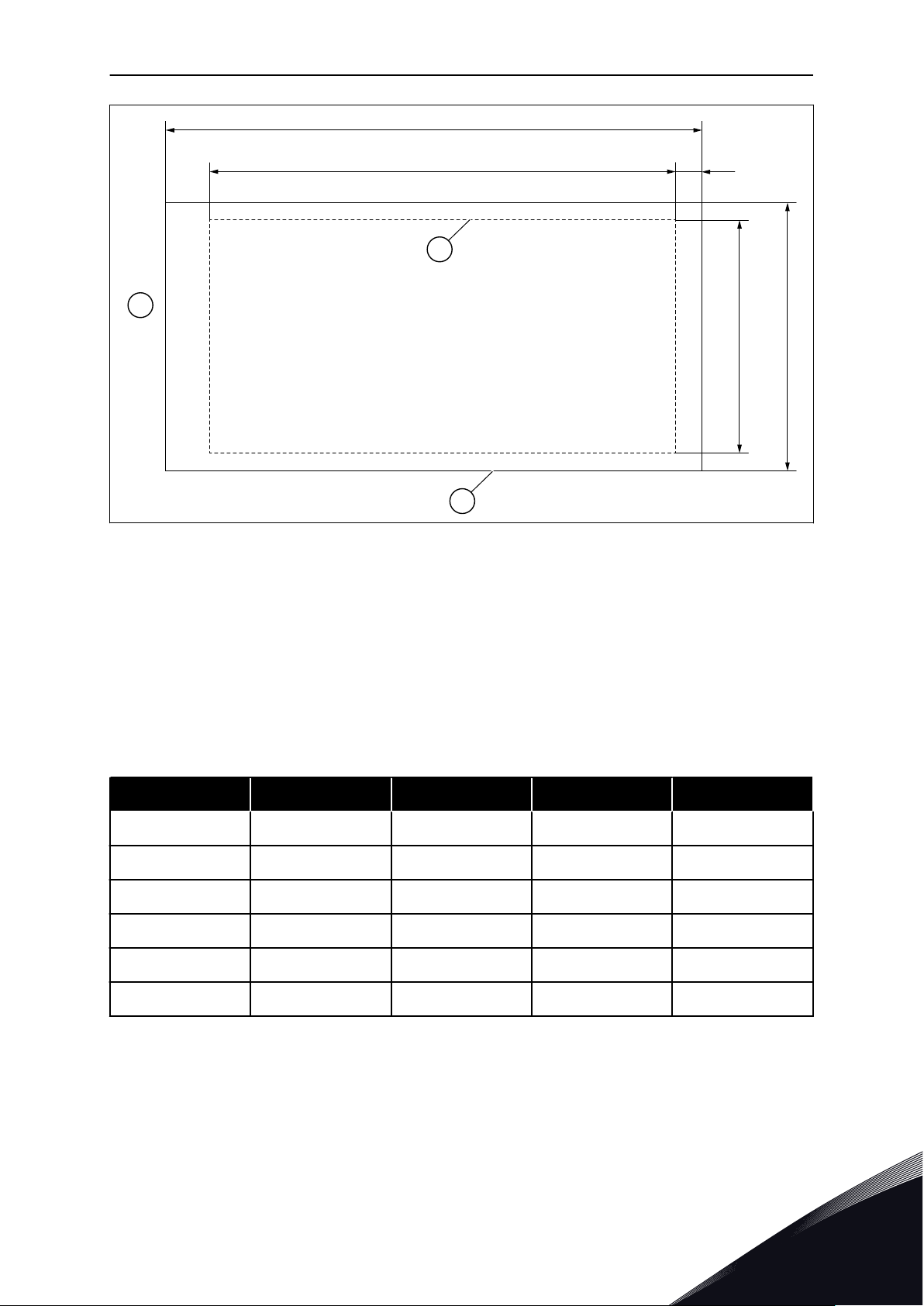

Imag. 19: Las dimensiones de la abertura y el contorno del convertidor con brida

A. La altura de la abertura para el montaje

con brida

B. La anchura de la abertura

F. El contorno de la abertura
G. El contorno del convertidor

H. La parte superior del convertidor
C. La altura del convertidor
D. La anchura del convertidor
E. La distancia entre la parte inferior del

convertidor y la parte inferior de la
abertura

Tabla 11: Las dimensiones del convertidor, tamaños de bastidor MR4 a MR9

Tamaño de bastidor C [mm] D [mm] C [pulgadas] D [pulgadas]

MR4 357 152 14.1 6.0

MR5 454 169 17.9 6.7

MR6 580 220 22.8 8.7

MR7 680 286 26.8 11.3

MR8 898 359 35.4 14.1

MR9 1060 550 41.7 21.7

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

D

A

VACON · 42 MONTAJE

Tabla 12: Las dimensiones de la abertura para el montaje con brida, tamaños de bastidor MR4
a MR9

Tamaño de
bastidor

MR4 315 137 24 12.4 5.4 0.9

MR5 408 152 23 16.1 6.0 0.9

MR6 541 203 23 21.3 8.0 0.9

MR7 655 240 13 25.8 9.4 0.5

MR8 859 298 18 33.8 11.7 0.7

MR9 975 485 54 38.4 19.1 2.1

A [mm] B [mm] E [mm] A [pulgadas] B [pulgadas] E [pulgadas]

Imag. 20: Sellado de la abertura para MR8 y MR9

A. El convertidor
B. El contorno de la abertura

C. Cinta de juntas

D. La parte superior del convertidor

4

TEL. [phone] · FAX [phone]

152

15

122

285

24

113

357

341

102

72

18.5

9

32.8

39

77

190

134
128

186.9

Ø7

MONTAJE VACON · 43

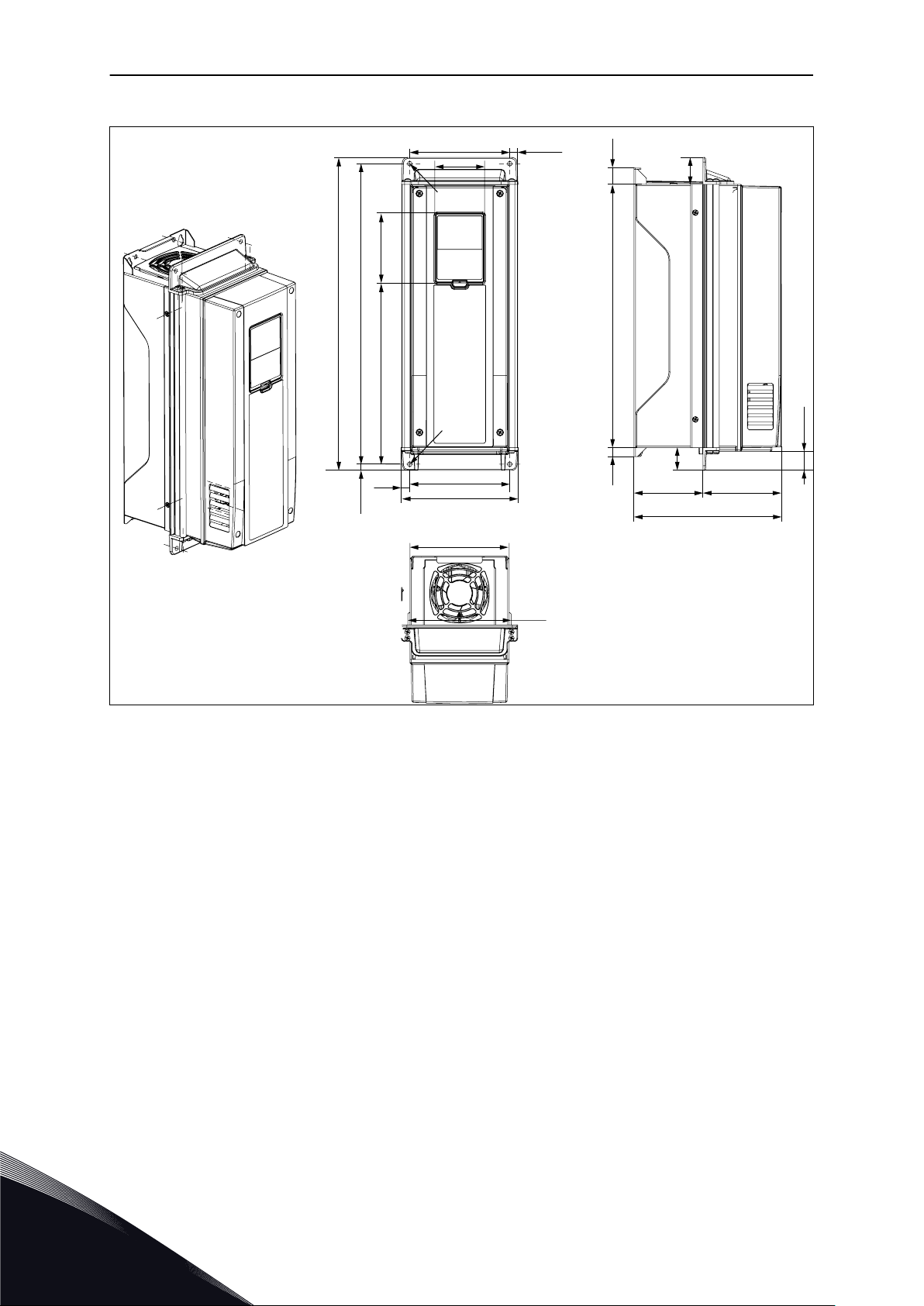

4.4.1 MONTAJE CON BRIDA DE MR4

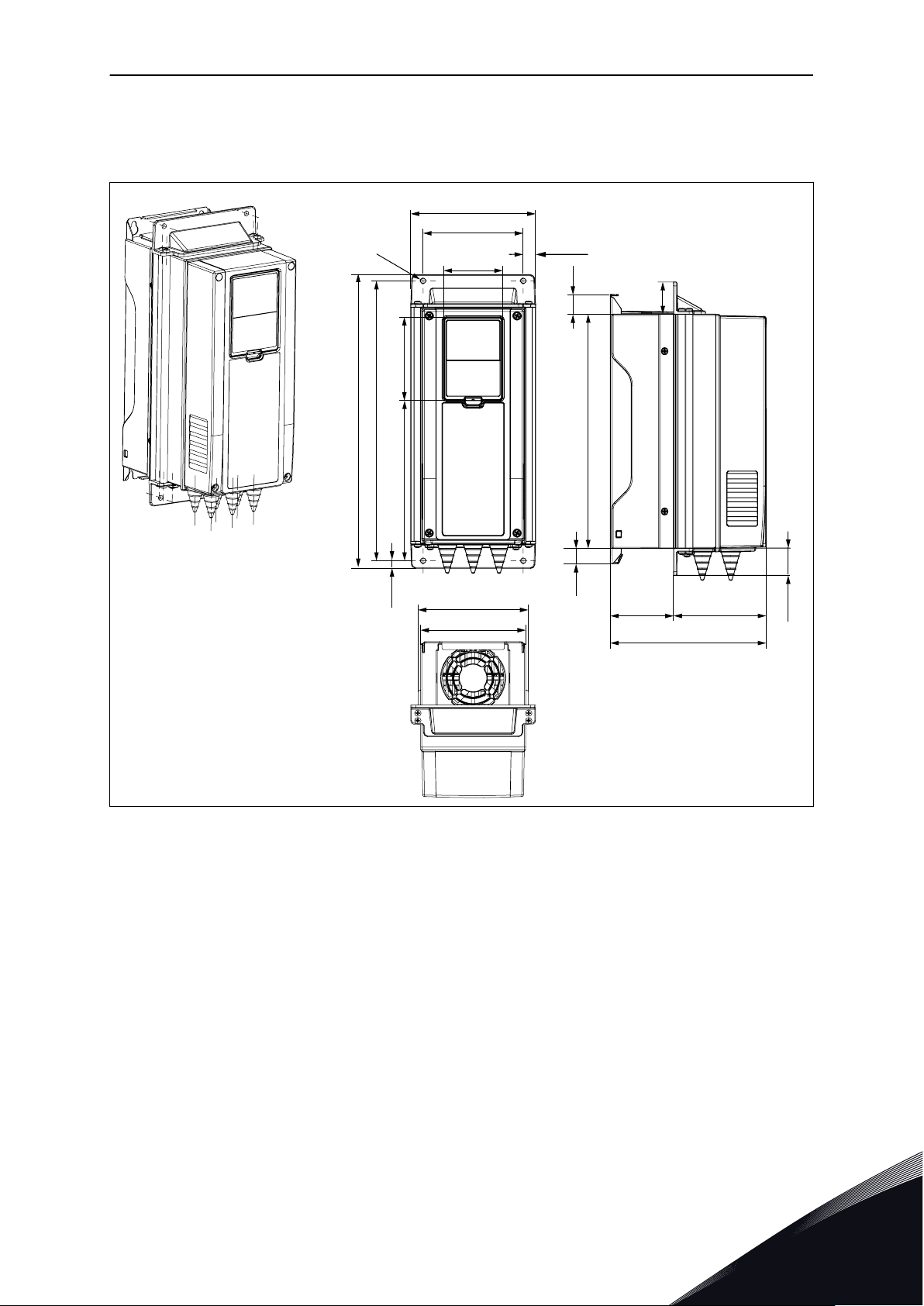

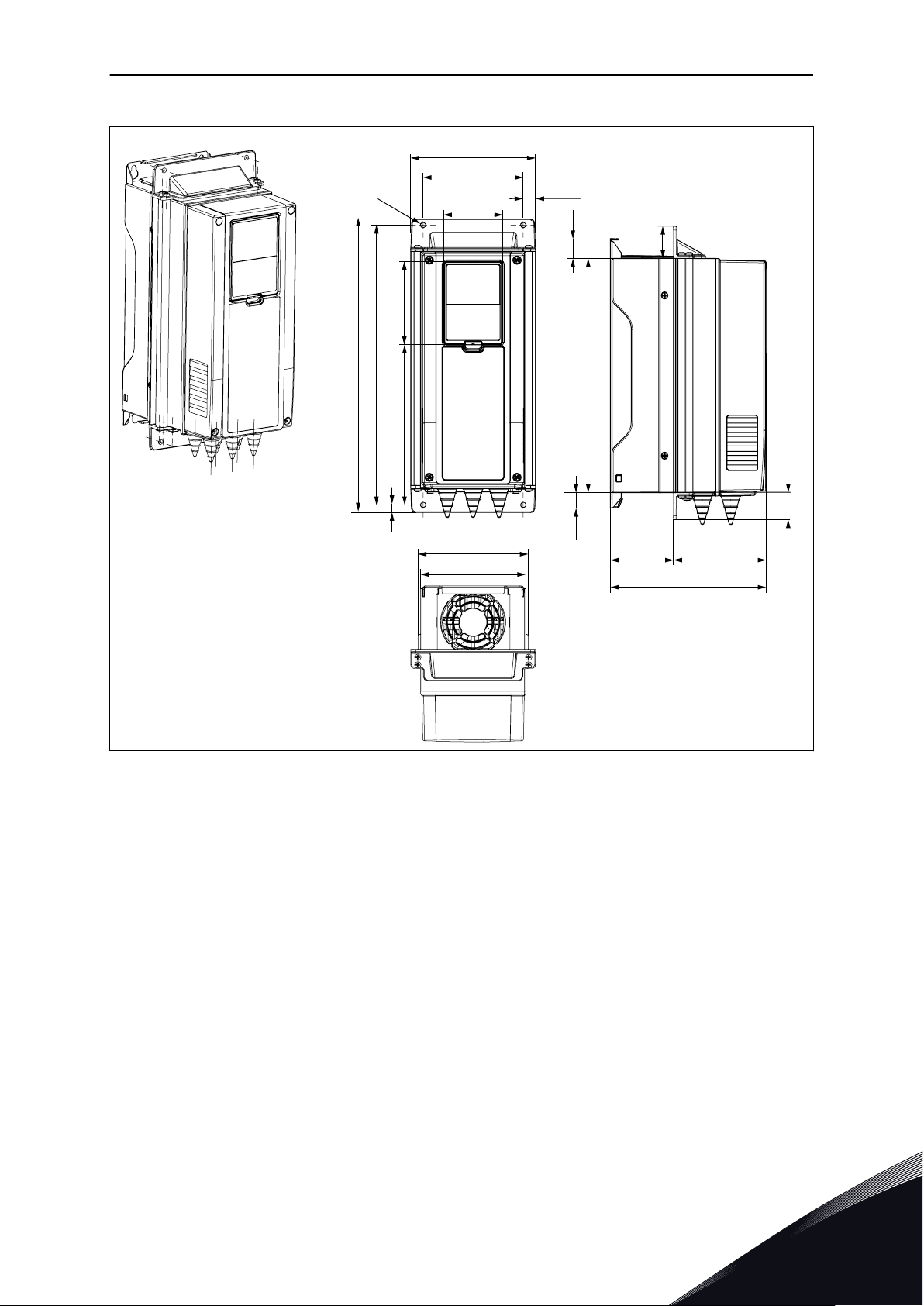

Imag. 21: Las dimensiones del convertidor de frecuencia, montaje con brida, MR4 [mm]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

Ø7

Ø7

436

454.1

262.5

145

144

150

169

9

13

382

24

39

33

27.5

100

214

114

11.5

72

145

102

12

VACON · 44 MONTAJE

4.4.2 MONTAJE CON BRIDA DE MR5

Imag. 22: Las dimensiones del convertidor de frecuencia, montaje con brida, MR5 [mm]

4

TEL. [phone] · FAX [phone]

13.9

123

16.8

514

36.4

26.2

229

106

Ø7

Ø4

115.5
196

12

18

6

184
220

195

201

Ø7

102

566

580

232

72

355.6

MONTAJE VACON · 45

4.4.3 MONTAJE CON BRIDA DE MR6

Imag. 23: Las dimensiones del convertidor de frecuencia, montaje con brida, MR6 [mm]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

230

51.2

35.2

720

192.5

197.5

660

680

192.5

102

441.6

20.3

237

271

286

7.5 72

Ø5.5

110.4 148.8

VACON · 46 MONTAJE

4.4.4 MONTAJE CON BRIDA DE MR7

Imag. 24: Las dimensiones del convertidor de frecuencia, montaje con brida, MR7 [mm]

4

TEL. [phone] · FAX [phone]

359

326

6.8

424.7

89.6

890.8

233

831.5

315.5

19.4

852.6

573.5

82.5

26

182.5

334

72

898

102

GND M8

293

109.5

1.9

Ø7

Ø6.5

Ø7

Ø7

MONTAJE VACON · 47

4.4.5 MONTAJE CON BRIDA DE MR8

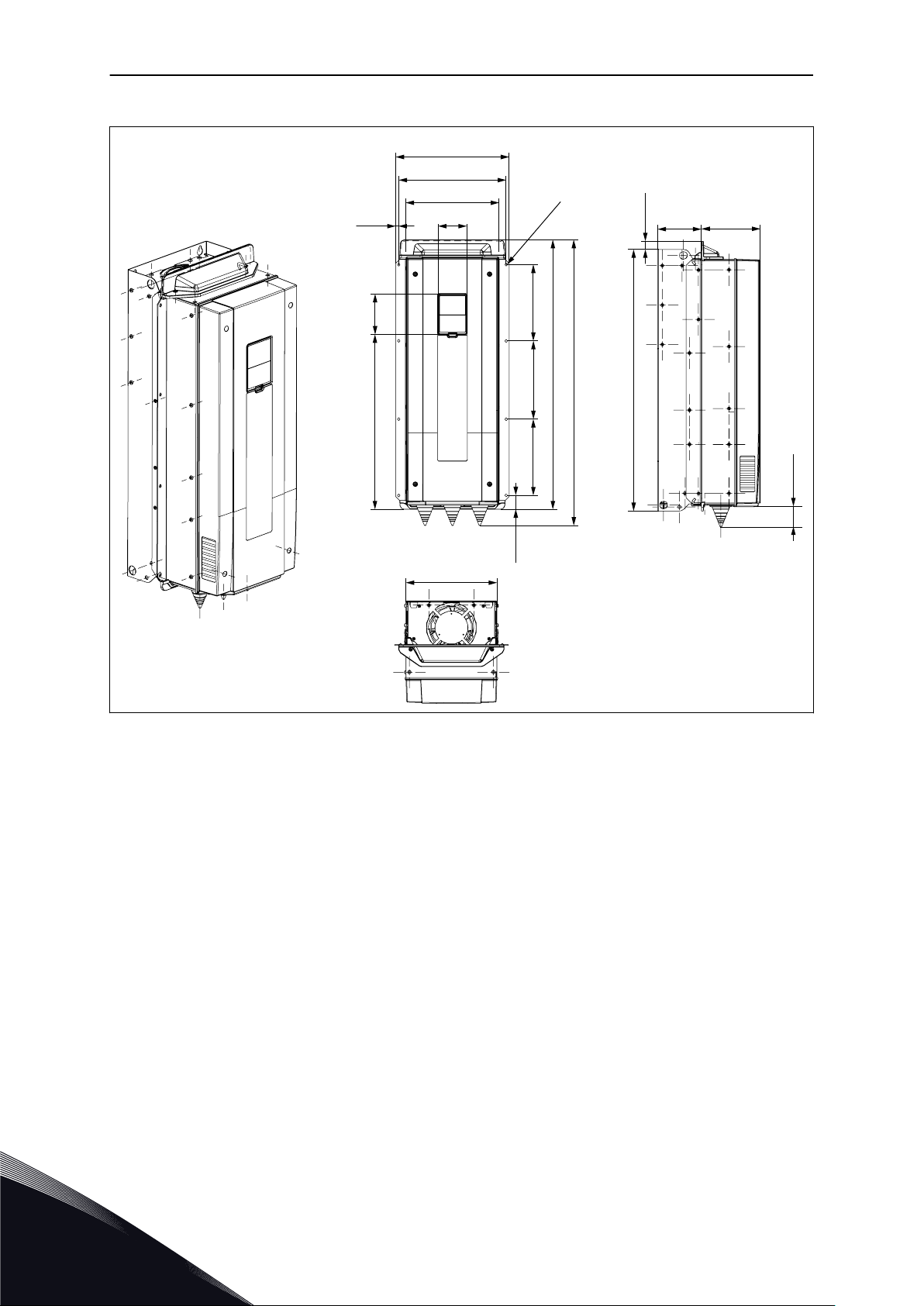

Imag. 25: Las dimensiones del convertidor de frecuencia, montaje con brida, MR8 [mm]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

1060

397.5

550

525

108

255.8

247

M8

GND

72

102

73

175175

85

10.5

163

300

300

1039

10.5

56

75

Ø22

210

Ø25

3 x 42

120

449

108.5

Ø6.5

126

VACON · 48 MONTAJE

4.4.6 MONTAJE CON BRIDA DE MR9

TEL. [phone] · FAX [phone]

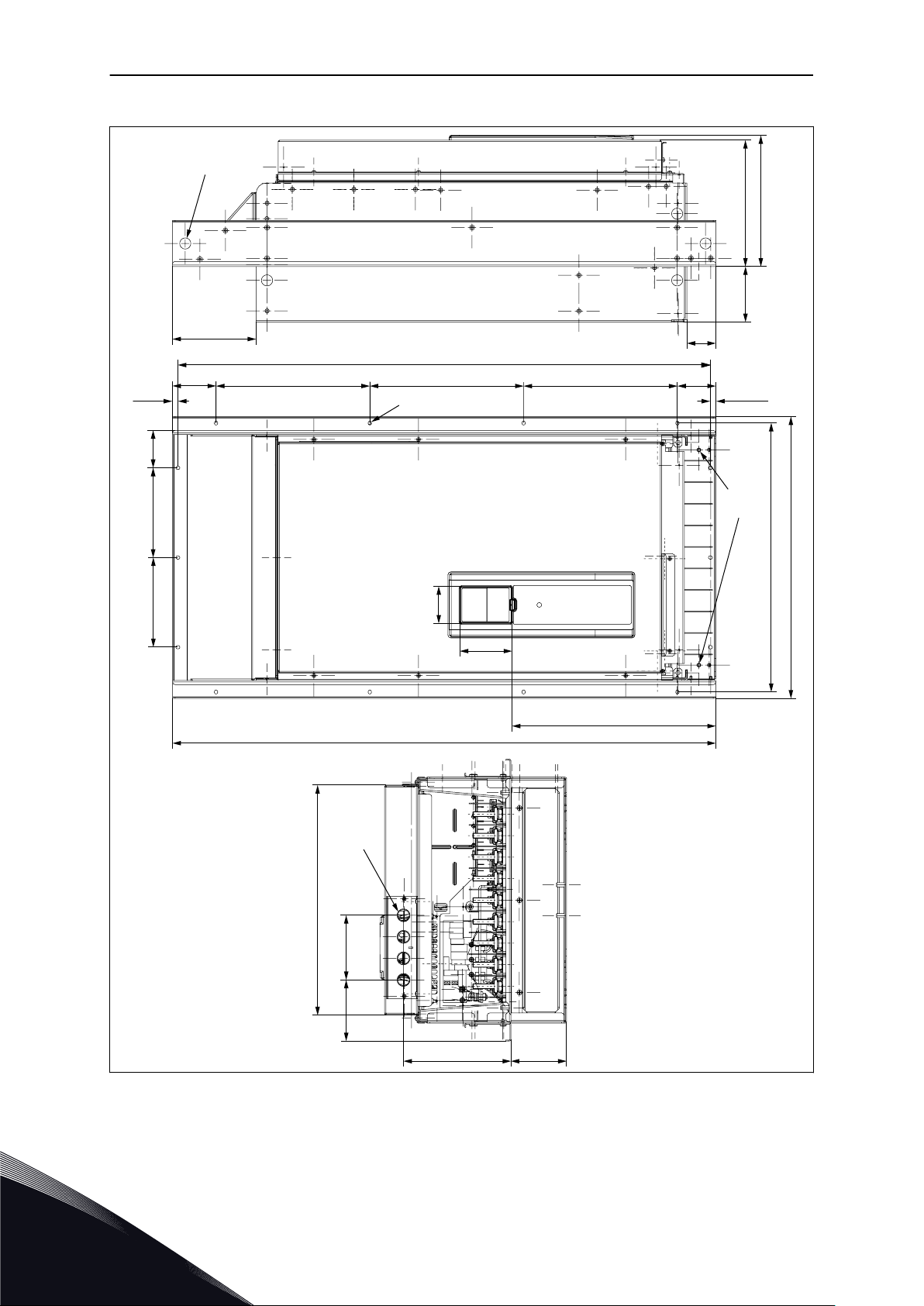

Imag. 26: Las dimensiones del convertidor de frecuencia, montaje con brida, MR9 [mm]

4

5.98

0.59

4.80

11.22

0.94

4.45

14.06

13.43

4.02

2.83

0.73

0.35

1.29

1.54

3.03

7.48

5.28

5.04

7.36

Ø0.28

MONTAJE VACON · 49

4.5 DIMENSIONES DEL MONTAJE CON BRIDA, NORTEAMÉRICA

4.5.1 MONTAJE CON BRIDA DE MR4, NORTEAMÉRICA

Imag. 27: Las dimensiones del convertidor de frecuencia, montaje con brida, MR4 [pulgadas]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

Ø0.28

Ø0.28

17.17

17.88

10.34

5.71

5.67

5.91

6.65

0.35

0.51

15.04

0.94

1.54

1.30

1.08

3.94

8.43

4.49

0.45

2.83

5.71

4.02

0.47

VACON · 50 MONTAJE

4.5.2 MONTAJE CON BRIDA DE MR5, NORTEAMÉRICA

Imag. 28: Las dimensiones del convertidor de frecuencia, montaje con brida, MR5 [pulgadas]

4

TEL. [phone] · FAX [phone]

0.55

4.84

0.66

20.24

1.43

1.03

9.02

4.17

Ø0.28

Ø0.16

4.55

7.72

0.47

0.71

0.24

7.24

8.66

7.68

7.91

Ø0.28

4.02

22.28

22.84

9.13

2.83

14.00

MONTAJE VACON · 51

4.5.3 MONTAJE CON BRIDA DE MR6, NORTEAMÉRICA

Imag. 29: Las dimensiones del convertidor de frecuencia, montaje con brida, MR6 [pulgadas]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

9.06

2.02

1.39

28.35

7.58

7.78

25.98

26.77

7.58

4.02

17.39

0.80

9.33

10.67

11.26

0.30 2.83

Ø0.22

4.35 5.86

VACON · 52 MONTAJE

4.5.4 MONTAJE CON BRIDA DE MR7, NORTEAMÉRICA

Imag. 30: Las dimensiones del convertidor de frecuencia, montaje con brida, MR7 [pulgadas]

4

TEL. [phone] · FAX [phone]

14.13

12.84

0.27

16.72

3.53

35.07

9.17

32.74

12.42

0.76

33.57

22.58

3.25

1.02

7.19

13.15

2.83

35.35

4.02

GND M8

11.54

4.31

0.07

Ø0.28

Ø0.26

Ø0.28

Ø0.28

MONTAJE VACON · 53

4.5.5 MONTAJE CON BRIDA DE MR8, NORTEAMÉRICA

Imag. 31: Las dimensiones del convertidor de frecuencia, montaje con brida, MR8 [pulgadas]

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

41.73

15.65

21.65

20.67

4.25

10.07

9.72

M8

GND

2.83

4.02

2.87

6.896.89

3.35

0.41

6.42

11.81

11.81

40.90

0.41

2.20

2.95

Ø0.87

8.27

Ø0.98

3 x 1.65

4.72

17.68

4.27

Ø0.26

4.96

VACON · 54 MONTAJE

4.5.6 MONTAJE CON BRIDA DE MR9, NORTEAMÉRICA

Imag. 32: Las dimensiones del convertidor de frecuencia, montaje con brida, MR9 [pulgadas]

4

TEL. [phone] · FAX [phone]

A

D

B

C

MONTAJE VACON · 55

4.6 REFRIGERACIÓN

El convertidor produce calor durante su funcionamiento. El ventilador hace circular el aire y
reduce la temperatura del convertidor. Asegúrese de que hay suficiente espacio libre
alrededor del convertidor. También es necesario cierto espacio libre para las tareas de
mantenimiento.

Asegúrese de que la temperatura del aire de refrigeración no sea superior a la temperatura
ambiente de funcionamiento máxima, ni inferior a la temperatura ambiente de
funcionamiento mínima del convertidor.

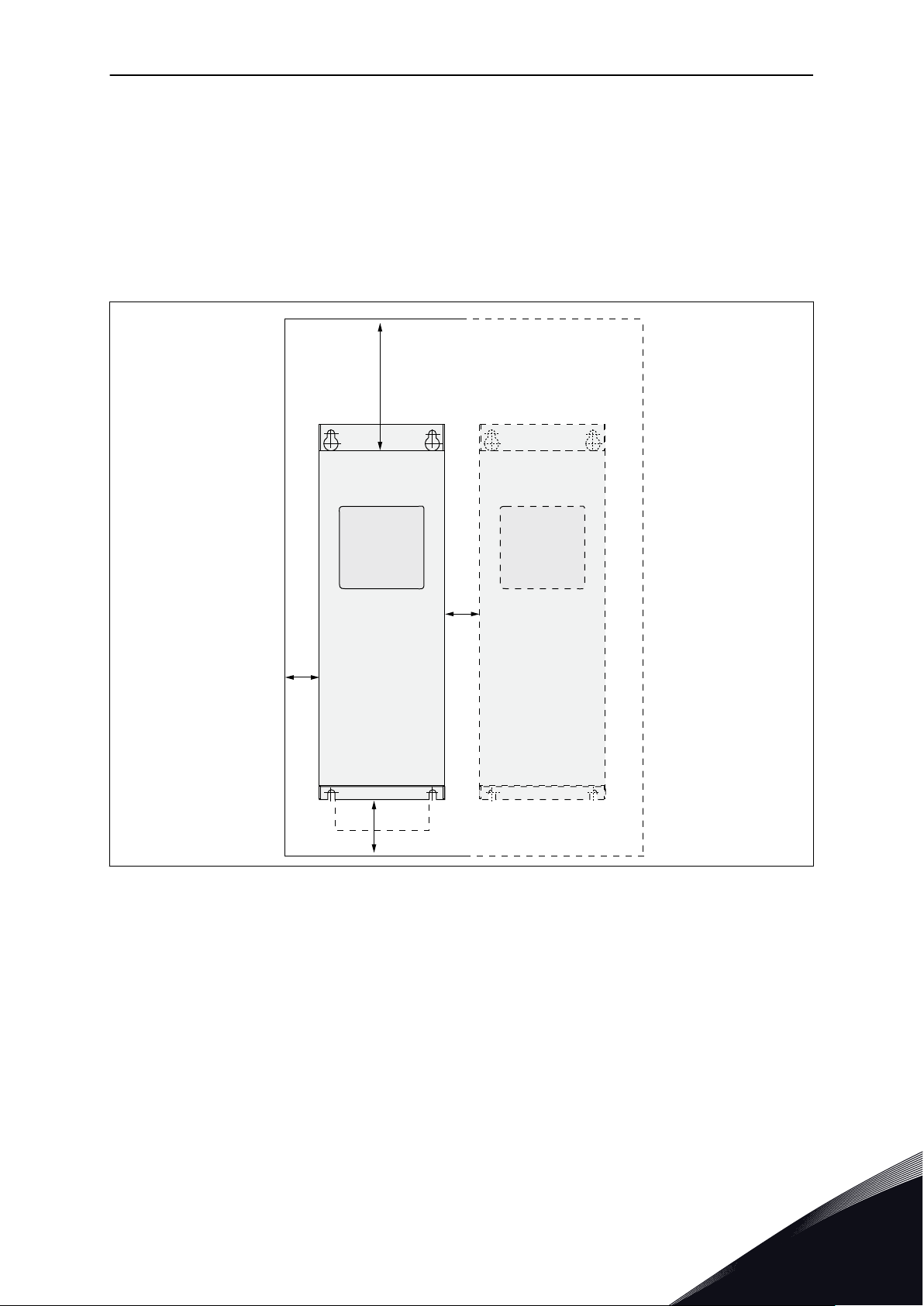

Imag. 33: Espacio para la instalación

A. la separación alrededor del convertidor
B. la distancia de un convertidor a otro, o la

C. el espacio libre encima del convertidor
D. el espacio libre debajo del convertidor

distancia hasta la pared del armario

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

VACON · 56 MONTAJE

Tabla 13: Las separaciones mínimas alrededor del convertidor

Separación mínima [mm] Separación mínima [pulgadas]

Tamaño
de
bastidor

MR4 20 20 100 50 0.8 0.8 3.9 2.0

MR5 20 20 120 60 0.8 0.8 4.7 2.4

MR6 20 20 160 80 0.8 0.8 6.3 3.1

MR7 20 20 250 100 0.8 0.8 9.8 3.9

MR8 20 20 300 150 0.8 0.8 11.8 5.9

MR9 20 20 350 200 0.8 0.8 13.8 7.9

A * B * C D A * B * C D

* = Para un convertidor con IP54 / Tipo 12 UL, las separaciones mínimas A y B son 0 mm / 0
pulgadas.

Tabla 14: La cantidad necesaria de aire de refrigeración

Tamaño de bastidor La cantidad de aire de

refrigeración [m3/h]

MR4 45 26.5

La cantidad de aire de
refrigeración [CFM]

MR5 75 44.1

MR6 190 111.8

MR7 185 108.9

MR8 335 197.2

MR9 621 365.5

4

TEL. [phone] · FAX [phone]

C+D

MONTAJE VACON · 57

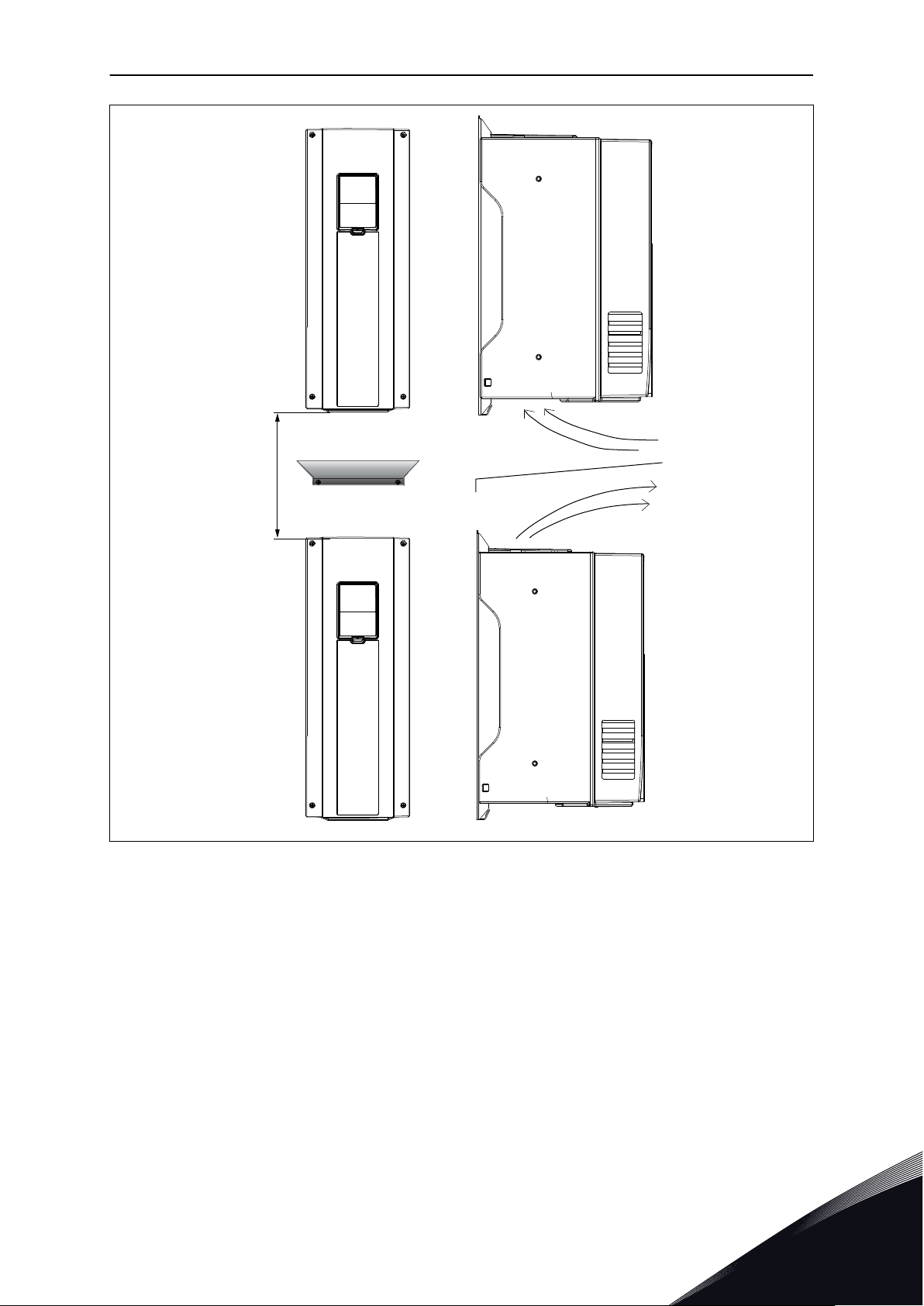

Imag. 34: El espacio de instalación cuando los convertidores se instalan uno encima de otro

Si instala muchos convertidores uno encima de otro

El espacio libre necesario es C + D.

1.
Procure que el aire de salida del convertidor inferior no se dirija hacia la entrada de aire

2.
del convertidor superior. Para ello, fije una placa metálica a la pared del armario entre
los convertidores.
Cuando instale los convertidores en un armario, asegúrese de que evita la recirculación

3.
de aire.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

4

A

B

C

U/T1

V/T2

W/T3

L1

L2

L3

DC-

DC+/R+

R-

VACON · 58 CABLEADO DE ALIMENTACIÓN

5 CABLEADO DE ALIMENTACIÓN

5.1 CONEXIONES DE CABLES

Los cables de entrada de la red se conectan a los terminales L1, L2 y L3. Los cables del
motor se conectan a los terminales U, V y W.

Imag. 35: El diagrama de conexión principal

A. El panel de control

C. La unidad de potencia

B. La unidad de control
Utilice cables con una resistencia al calor mínima de +70 °C (158 °F). A la hora de

seleccionar los cables y fusibles, consulte la intensidad de salida nominal del convertidor.
Puede encontrar la intensidad de salida nominal en la placa de características.

5

TEL. [phone] · FAX [phone]

A

C

B

CABLEADO DE ALIMENTACIÓN VACON · 59

Tabla 15: La selección del cable adecuado

Tipo de cable Requisitos EMC

1er entorno 2o entorno

Categoría C2 Categoría C3 Categoría C4

El cable de entrada de la
red

El cable del motor 3 * 2 2

El cable de control 4 4 4

Un cable de alimentación para una instalación fija. Un cable para el voltaje de red

1

.

1 1 1

especificado. No es necesario un cable apantallado. Recomendamos un cable MCMK.
Un cable de alimentación simétrico con un cable de protección concéntrico. Un cable

2

.

para el voltaje de red especificado. Recomendamos un cable MCMK. Consulte la Imag.

36.

Un cable de alimentación simétrico con una pantalla compacta de baja impedancia. Un

3.
cable para el voltaje de red especificado. Recomendamos un cable MCMK o un cable
EMCMK. Recomendamos que la impedancia de transferencia del cable (1...30 MHz) sea
como máximo de 100 mΩ/m. Consulte la Imag. 36. * = Para el nivel EMC C2, es necesario
tener una conexión a tierra de 360º de la pantalla con prensa estopas para paso de cable
en el extremo del motor.
Un cable apantallado con una pantalla compacta de baja impedancia: por ejemplo, un

4.
cable JAMAK o SAB/ÖZCuY-O.

Imag. 36: Cables con conductores PE

A. El conductor PE y la pantalla

C. La pantalla

B. Los conductores PE
En todos los tamaños de bastidor, para cumplir con los requisitos EMC, se deben usar los

valores por defecto de las frecuencias de conmutación.
Si ha instalado un interruptor de seguridad, asegúrese de que la protección EMC continúa

desde el inicio hasta el final de los cables.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

VACON · 60 CABLEADO DE ALIMENTACIÓN

5.2 NORMAS UL EN LOS CABLES

Al objeto de cumplir la normativa UL (Underwriters Laboratories), debe usar un cable de
cobre de Clase 1 aprobado por UL con una resistencia mínima al calor de 60 o 75 ºC (140 o
167 ºF).

Puede usar el convertidor en un circuito que entregue un máximo de 100 000 amperios
simétricos rms y un máximo de 600 V, cuando el convertidor esté protegido con fusibles de
clase T y J.

5.3 DIMENSIONES Y SELECCIÓN DE LOS CABLES

Estas instrucciones son válidas únicamente para procesos que tengan un motor y una
conexión de cable desde el convertidor al motor. En otras situaciones, hable con el
fabricante para obtener más información.

5.3.1 TAMAÑOS DE LOS CABLES Y FUSIBLES

Recomendamos el tipo de fusible gG/gL (IEC 60269-1). Para elegir la tensión nominal del
fusible, consulte la red eléctrica. No utilice fusibles más grandes de lo recomendado en
Tabla 16 y Tabla 17.

Asegúrese de que el tiempo de operación del fusible sea inferior a 0,4 segundos. El tiempo
de operación concuerda con el tipo de fusible y la impedancia del circuito de suministro.
Para más información sobre fusibles más rápidos, hable con el fabricante. El fabricante
también puede recomendar algunas gamas de fusibles aR (con certificación UL, IEC 60269-4)
y gS (IEC 60269-4).

La tabla muestra también los tipos y tamaños típicos de los cables que se pueden usar con el
convertidor de frecuencia. A la hora de seleccionar los cables, consulte el reglamento local,
las condiciones de instalación de los cables y su especificación.

NOTA!

El software del convertidor Vacon® 100 FLOW y HVAC no tiene las funciones de
chopper de frenado o resistencia de frenado.

5

TEL. [phone] · FAX [phone]

CABLEADO DE ALIMENTACIÓN VACON · 61

Tabla 16: Los tamaños de los cables y fusibles para Vacon® 100, voltaje de la red de 208-240 V y
380-500 V

Tamañ
o de
bastido
r

MR4

MR5

Tipo IL [A] Fusible

(gG/gL)
[A]

0003 2—0004 2
0003 5—0004 5

0006 2—0008 2
0005 5—0008 5

0011 2—0012 2
0009 5—0012 5

0018 2
0016 5

0024 2
0023 5

0031 2
0031 5

0038 5 38.0 40 3x10+10 2.5—50 Cu/Al 2.5-35

3.7—4.8

3.4—4.8

6.6—8.0

5.6—8.0

11.0—12.5

9.6—12.0

18.0

16.0

24.0

23.0

31.0

31.0

6 3x1,5+1,5 1—6 rígido

10 3x1,5+1,5 1—6 rígido

16 3x2,5+2,5 1—6 rígido

20 3x6+6 1—10 Cu 1-10

25 3x6+6 1—10 Cu 1-10

32 3x10+10 1—10 Cu 1-10

Cable de entrada
de la red, del
motor y de
resistencia de
frenado* Cu
[mm2]

Tamaño del terminal del cable

Terminal de
cable de
entrada de la
red [mm2]

1—4 trenzado

1—4 trenzado

1—4 trenzado

Terminal de
toma de tierra
[mm2]

1-6

1-6

1-6

MR6

MR7

MR8

MR9

0048 2
0046 5

0062 2
0061 5

0075 2
0072 5

0088 2
0087 5

0105 2
0105 5

0140 2
0140 5

0170 2
0170 5

0205 2
0205 5

0261 2
0261 5

0310 2
0310 5

48.0

46.0

62.0

61.0

75.0

72.0

88.0

87.0

105.0 125 3x50+25 (Cu)

140.0 160 3x70+35 (Cu)

170.0 200 3x95+50 (Cu)

205.0 250 3x120+70 (Cu)

261.0 315 3x185+95 (Cu)

310.0 350 2x3x95+50 (Cu)

50 3x16+16 (Cu)

3x25+16 (Al)

63 3x25+16 (Cu)

3x35+10 (Al)

80 3x35+16 (Cu)

3x50+16 (Al)

100 3x35+16 (Cu)

3x70+21 (Al)

3x70+21 (Al)

3x95+29 (Al)

3x150+41 (Al)

3x185+57 (Al)

2x3x120+41 (Al)

2x3x120+41 (Al)

2.5—50 Cu/Al 2.5-35

2.5—50 Cu/Al 2.5-35

6-70 mm
Cu/Al

6-70 mm
Cu/Al

6-70 mm
Cu/Al

Tamaño de tor­nillo M8

Tamaño de tor­nillo M8

Tamaño de tor­nillo M8

Tamaño de tor­nillo M10

Tamaño de tor­nillo M10

2

2

2

6-70 mm

6-70 mm

6-70 mm

Tamaño de tor­nillo M8

Tamaño de tor­nillo M8

Tamaño de tor­nillo M8

Tamaño de tor­nillo M8

Tamaño de tor­nillo M8

2

2

2

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

VACON · 62 CABLEADO DE ALIMENTACIÓN

* = Si utiliza un cable de múltiples conductores, uno de los conductores del cable de
resistencia de frenado permanece sin conectar. También se puede usar un único cable si
cumple el área de sección transversal mínima del cable.

5

TEL. [phone] · FAX [phone]

CABLEADO DE ALIMENTACIÓN VACON · 63

Tabla 17: Los tamaños de los cables y fusibles para Vacon® 100, voltaje de la red de 525-690 V

Tamaño
de
bastidor

MR5

MR6

Tipo IL [A] Fusible

(gG/gL)
[A]

0004 6 3.9 6 3x1,5+1,5 1 - 10 Cu 1 - 10

0006 6 6.1 10 3x1,5+1,5 1 - 10 Cu 1 - 10

0009 6 9.0 10 3x2,5+2,5 1 - 10 Cu 1 - 10

0011 6 11.0 16 3x2,5+2,5 1 - 10 Cu 1 - 10

0007 7 7.5 10 3x2,5+2,5 2,5 - 50 Cu/Al 2.5 - 35

0010 7 10.0 16 3x2,5+2,5 2,5 - 50 Cu/Al 2.5 - 35

0013 7 13.5 16 3x6+6 2,5 - 50 Cu/Al 2.5 - 35

0018 6
0018 7

0022 6
0022 7

18.0 20 3x10+10 2,5 - 50 Cu/Al 2.5 - 35

22.0 25 3x10+10 2,5 - 50 Cu/Al 2.5 - 35

Cable de entrada de
la red, del motor y de
resistencia de
frenado* Cu [mm2]

Tamaño del terminal del cable

Terminal de cable
de entrada de la
red [mm2]

Terminal
de toma de
tierra
[mm2]

MR7

MR8

0027 6
0027 7

0034 6
0034 7

0041 6
0041 7

0052 6
0052 7

0062 6
0062 7

0080 6
0080 7

0100 6
0100 7

0125 6
0125 7

27.0 32 3x10+10 2,5 - 50 Cu/Al 2.5 - 35

34.0 35 3x16+16 2,5 - 50 Cu/Al 2.5 - 35

41.0 50 3x16+16 (Cu)
3x25+16 (Al)

52.0 63 3x25+16 (Cu)
3x35+16 (Al)

62.0 63 3x25+16 (Cu)
3x35+16 (Al)

80.0 80 3x35+16 (Cu)
3x50+21 (Al)

100.0 100 3x50+25 (Cu)
3x70+21 (Al)

125.0 125 3x70+35 (Cu)
3x95+29 (Al)

6 - 70 mm2 Cu/Al 6 - 70 mm2

6 - 70 mm2 Cu/Al 6 - 70 mm2

6 - 70 mm2 Cu/Al 6 - 70 mm2

Tamaño de torni­llo M8

Tamaño de torni­llo M8

Tamaño de torni­llo M8

Tamaño de
tornillo M8

Tamaño de
tornillo M8

Tamaño de
tornillo M8

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

VACON · 64 CABLEADO DE ALIMENTACIÓN

Tabla 17: Los tamaños de los cables y fusibles para Vacon® 100, voltaje de la red de 525-690 V

Tamaño
de
bastidor

MR9

Tipo IL [A] Fusible

(gG/gL)
[A]

0144 6
0144 7

0170 7 170.0 200 3x95+50 (Cu)

0208 6
0208 7

144.0 160 3x70+35 (Cu)

208.0 250 3x120+70 (Cu)

Cable de entrada de
la red, del motor y de
resistencia de
frenado* Cu [mm2]

3x120+41 (Al)

3x150+41 (Al)

3x185+57 (Al)

Tamaño del terminal del cable

Terminal de cable
de entrada de la
red [mm2]

Tamaño de torni­llo M10

Tamaño de torni­llo M10

Tamaño de torni­llo M10

Terminal
de toma de
tierra
[mm2]

Tamaño de
tornillo
M10

Tamaño de
tornillo
M10

Tamaño de
tornillo
M10

* = Si utiliza un cable de múltiples conductores, uno de los conductores del cable de
resistencia de frenado permanece sin conectar. También se puede usar un único cable si
cumple el área de sección transversal mínima del cable.

Las dimensiones de los cables deben cumplir con los requisitos de la norma
IEC60364-5-52.

Los cables deben estar aislados con PVC.

•

La temperatura ambiente máxima es de +30 °C.

•

La temperatura máxima de la superficie del cable es de +70 ºC.

•

Utilice solo cables con una pantalla de cobre concéntrico.

•

El número máximo de cables paralelos es 9.

•

Cuando utilice cables paralelos, asegúrese de que cumple con los requisitos del área de
sección transversal y del número máximo de cables.

Para obtener información importante sobre los requisitos del conductor de tierra, consulte
el capítulo 2.4 Puesta a tierra y protección frente a fallo de puesta a tierra.

Consulte la norma IEC60364-5-52 para obtener información sobre los factores de corrección
de cada temperatura.

5.3.2 TAMAÑOS DE CABLES Y FUSIBLES, NORTEAMÉRICA

Recomendamos el fusible de clase T (UL y CSA). Para elegir la tensión nominal del fusible,
consulte la red eléctrica. Consulte el reglamento local, las condiciones de instalación de los
cables y su especificación. No utilice fusibles más grandes de lo recomendado en Tabla 18 y
Tabla 19.

Asegúrese de que el tiempo de operación del fusible sea inferior a 0,4 segundos. El tiempo
de operación concuerda con el tipo de fusible y la impedancia del circuito de suministro.
Para más información sobre fusibles más rápidos, hable con el fabricante. El fabricante
también puede recomendar algunas gamas de fusibles aR (con certificación UL) y de Clase J
de alta velocidad (UL y CSA).

5

TEL. [phone] · FAX [phone]

CABLEADO DE ALIMENTACIÓN VACON · 65

La protección de cortocircuito de estado sólido no proporciona protección para el circuito
derivado del convertidor de frecuencia. Para proporcionar protección para circuitos
derivados, consulte el Código eléctrico nacional y los reglamentos locales. No utilice otros
dispositivos que no sean fusibles para proporcionar protección para circuitos derivados.

NOTA!

El software del convertidor Vacon® 100 FLOW y el software HVAC no tienen las
funciones de chopper de frenado o resistencia de frenado.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

VACON · 66 CABLEADO DE ALIMENTACIÓN

Tabla 18: Los tamaños de los cables y fusibles para Vacon® 100 en Norteamérica, voltaje de la
red de 208-240 V y 380-500 V

Tamañ
o de
bastido
r

MR4

Tipo IL [A] Fusible

(Clase
T/J) [A]

0003 2
0003 5

0004 2
0004 5

0006 2
0005 5

0008 2
0008 5

0011 2
0009 5

0012 2
0012 5

0018 2
0016 5

3.7

3.4

4.8 6 14 24-10 17-10

6.6

5.6

8.0 10 14 24-10 17-10

11.0

9.6

12.5

12.0

18.0

16.0

6 14 24-10 17-10

10 14 24-10 17-10

15 14 24-10 17-10

20 14 24-10 17-10

25 10 20-5 17-8

Cable de entrada
de la red, del
motor y de
resistencia de
frenado* Cu
[AWG]

Tamaño del terminal del cable

Terminal de
cable de
entrada de la
red [AWG]

Terminal de
toma de tierra
[AWG]

MR5

MR6

MR7

0024 2
0023 5

0031 2
0031 5

0038 5 38.0 50 4 13-0 13-2

0048 2
0046 5

0062 2
0061 5 **

0075 2
0072 5

0088 2
0087 5

0105 2
0105 5

24.0

23.0

31.0 40 8 20-5 17-8

48.0

46.0

62.0

61.0

75.0

72.0

88.0

87.0

105.0 150 1/0 9-2/0 9-2/0

30 10 20-5 17-8

60 4 13-0 13-2

80 4 13-0 13-2

100 2 9-2/0 9-2/0

110 1 9-2/0 9-2/0

5

TEL. [phone] · FAX [phone]

CABLEADO DE ALIMENTACIÓN VACON · 67

Tabla 18: Los tamaños de los cables y fusibles para Vacon® 100 en Norteamérica, voltaje de la
red de 208-240 V y 380-500 V

Tamañ
o de
bastido
r

MR8

MR9

Tipo IL [A] Fusible

(Clase
T/J) [A]

0140 2
0140 5

0170 2
0170 5

0205 2
0205 5

0261 2
0261 5

0310 2
0310 5

140.0 200 3/0 1 AWG-350

170.0 225 250 kcmil 1 AWG-350

205.0 250 350 kcmil 1 AWG-350

261.0 350 2x250 kcmil 1 AWG-350

310.0 400 2x350 kcmil 1 AWG-350

Cable de entrada
de la red, del
motor y de
resistencia de
frenado* Cu
[AWG]

Tamaño del terminal del cable

Terminal de
cable de
entrada de la
red [AWG]

kcmil

kcmil

kcmil

kcmil

kcmil

Terminal de
toma de tierra
[AWG]

1 AWG-350
kcmil

1 AWG-350
kcmil

1 AWG-350
kcmil

1 AWG-350
kcmil

1 AWG-350
kcmil

* = Si utiliza un cable de múltiples conductores, uno de los conductores del cable de
resistencia de frenado permanece sin conectar. También se puede usar un único cable si
cumple el área de sección transversal mínima del cable.

** = Para cumplir el reglamento de UL con el convertidor de 500 V, es necesario tener cables
con una resistencia al calor de +90 °C (194 °F).

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

VACON · 68 CABLEADO DE ALIMENTACIÓN

Tabla 19: Los tamaños de los cables y fusibles para Vacon® 100 en Norteamérica, voltaje de la
red de 525-690 V

Tamaño
de
bastidor

MR5 (600V)0004 6 3.9 6 14 20-5 17-8

MR6 0007 7 7.5 10 12 13-0 13-2

Tipo IL [A] Fusible

(Clase
T/J) [A]

0006 6 6.1 10 14 20-5 17-8

0009 6 9.0 10 14 20-5 17-8

0011 6 11.0 15 14 20-5 17-8

0010 7 10.0 15 12 13-0 13-2

0013 7 13.5 20 12 13-0 13-2

0018 6
0018 7

0022 6
0022 7

18.0 20 10 13-0 13-2

22.0 25 10 13-0 13-2

Cable de
entrada de la
red, del motor
y de
resistencia de
frenado* Cu
[AWG]

Tamaño del terminal del cable

Terminal de
cable de entrada
de la red [AWG]

Terminal de toma
de tierra [AWG]

0027 6
0027 7

0034 6
0034 7

MR7 0041 6

0041 7

0052 6
0052 7

0062 6
0062 7

MR8 0080 6

0080 7

0100 6
0100 7

0125 6
0125 7

27.0 30 8 13-0 13-2

34.0 40 8 13-0 13-2

41.0 50 6 9-2/0 9-2/0

52.0 60 6 9-2/0 9-2/0

62.0 70 4 9-2/0 9-2/0

80.0 90 1/0 1 AWG-350 kcmil 1 AWG-350 kcmil

100.0 110 1/0 1 AWG-350 kcmil 1 AWG-350 kcmil

125.0 150 2/0 1 AWG-350 kcmil 1 AWG-350 kcmil

5

TEL. [phone] · FAX [phone]

CABLEADO DE ALIMENTACIÓN VACON · 69

Tabla 19: Los tamaños de los cables y fusibles para Vacon® 100 en Norteamérica, voltaje de la
red de 525-690 V

Tamaño
de
bastidor

MR9 0144 6

Tipo IL [A] Fusible

(Clase
T/J) [A]

144.0 175 3/0 1 AWG-350 kcmil 1 AWG-350 kcmil

0144 7

0170 7 170.0 200 4/0 1 AWG-350 kcmil 1 AWG-350 kcmil

0208 6
0208 7

208.0 250 300 kcmil 1 AWG-350 kcmil 1 AWG-350 kcmil

Cable de
entrada de la
red, del motor
y de
resistencia de
frenado* Cu
[AWG]

Tamaño del terminal del cable

Terminal de
cable de entrada
de la red [AWG]

Terminal de toma
de tierra [AWG]

* = Si utiliza un cable de múltiples conductores, uno de los conductores del cable de
resistencia de frenado permanece sin conectar. También se puede usar un único cable si
cumple el área de sección transversal mínima del cable.

Las dimensiones de los cables deben cumplir los requisitos de Underwriters Laboratories
UL 61800-5-1.

Los cables deben estar aislados con PVC.

•

La temperatura ambiente máxima es de 30 °C (86 °F).

•

La temperatura máxima de la superficie del cable es de +70 °C (158 °F).

•

Utilice solo cables con una pantalla de cobre concéntrico.

•

El número máximo de cables paralelos es 9.

•

Cuando utilice cables paralelos, asegúrese de que cumple con los requisitos del área de
sección transversal y del número máximo de cables.

Consulte la norma UL 61800-5-1 de Underwriters Laboratories para obtener información
importante sobre los requisitos del conductor de tierra.

Consulte las instrucciones de la norma UL 61800-5-1 de Underwriters Laboratories para
obtener información sobre los factores de corrección de cada temperatura.

5.4 CABLES DE RESISTENCIA DE FRENADO

Los convertidores Vacon® 100 tienen terminales para una resistencia de frenado externa
opcional. Estos terminales se indican mediante R+ y R- (en MR4 y MR5) o DC+/R+ y R- (en
MR6, MR7, MR8 y MR9). Encontrará las dimensiones que recomendamos para los cables de
resistencia de frenado en las tablas de los capítulos 5.3.1 Tamaños de los cables y fusibles y

5.3.2 Tamaños de cables y fusibles, Norteamérica.

PRECAUCIÓN!

Si utiliza un cable de múltiples conductores, uno de los conductores del cable de
resistencia de frenado permanece sin conectar. Corte el otro conductor para evitar
que entre en contacto accidentalmente con un componente con conducción
eléctrica.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

VACON · 70 CABLEADO DE ALIMENTACIÓN

Consulte las características de la resistencia de frenado en el capítulo 8.1.6 Características
de la resistencia de frenado.

NOTA!

Los bastidores MR7, MR8 y MR9 incluyen el chopper de frenado solo si su código de
designación de tipo tiene el código +DBIN. Los bastidores MR4, MR5 y MR6 incluyen
el chopper de frenado de serie.

NOTA!

El software del convertidor Vacon® 100 FLOW y el software HVAC no tienen las
funciones de chopper de frenado o resistencia de frenado.

5.5 PREPARACIÓN DE LA INSTALACIÓN DE CABLES

Antes de comenzar, asegúrese de que ninguno de los componentes del convertidor

•

estén activos. Lea atentamente las advertencias del capítulo 2 Seguridad.
Asegúrese de que los cables del motor están lo suficientemente alejados de otros

•

cables.
Los cables del motor deben cruzarse con otros cables formando un ángulo de 90º.

•

Si es posible, no coloque los cables del motor dispuestos en largas líneas en paralelo

•

con otros cables.
Si los cables del motor están en paralelo con otros cables, respete las distancias mínima

•

(consulte Tabla 20 Las distancias mínimas entre cables).
Las distancias son también válidas entre los cables del motor y los cables de señal de

•

otros sistemas.
Las longitudes máximas de los cables del motor apantallados son de 100 m (para MR4),

•

150 m (para MR5 y MR6) y 200 m (para MR7, MR8 y MR9).
Si es necesario realizar comprobaciones del aislamiento del cable, consulte el capítulo

•

7.4 Medición del aislamiento del cable y del motor para obtener instrucciones.

Tabla 20: Las distancias mínimas entre cables

La distancia entre cables
[m]

0.3 ≤ 50 1.0 ≤ 164.0

1.0 ≤ 200 3.3 ≤ 656.1

La longitud del cable
apantallado [m]

La distancia entre cables
[pies]

La longitud del cable
apantallado [pies]

5

TEL. [phone] · FAX [phone]

B

D

A

C

F

E

G

RED ELÉCTRICA MOTOR

CABLEADO DE ALIMENTACIÓN VACON · 71

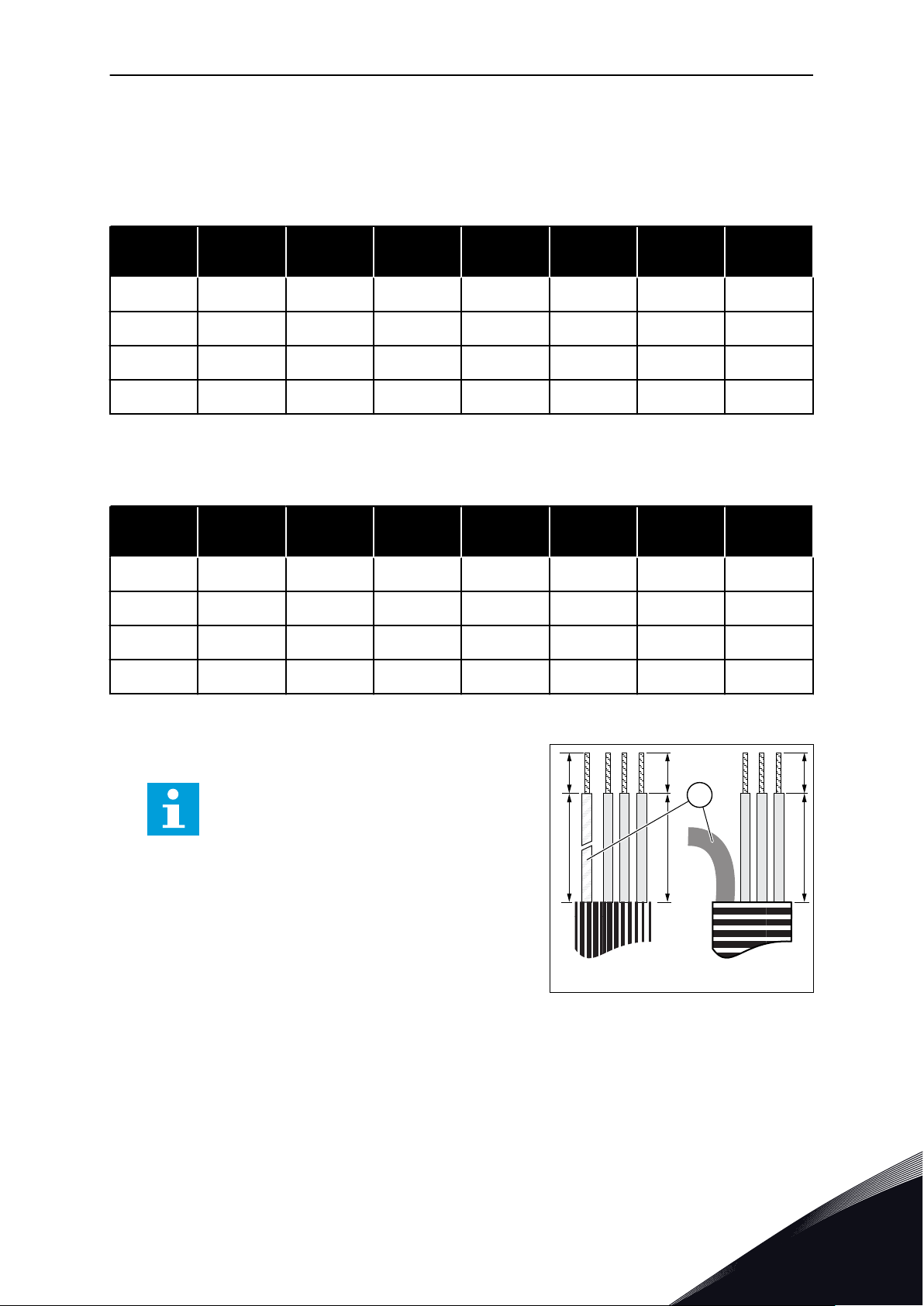

5.6 INSTALACIÓN DE LOS CABLES

5.6.1 TAMAÑOS DE BASTIDOR DE MR4 A MR7

Tabla 21: Longitudes de corte de los cables [mm]. Consulte la figura del paso 1.

Tamaño de
bastidor

MR4 15 35 10 20 7 35 *

MR5 20 40 10 30 10 40 *

MR6 20 90 15 60 15 60 *

MR7 20 80 20 80 20 80 *

A B C D E F G

* = Lo más corto posible.

Tabla 22: Longitudes de corte de los cables [pulgadas]. Consulte la figura del paso 1.

Tamaño de
bastidor

MR4 0.6 1.4 0.4 0.8 0.3 1.4 *

MR5 0.8 1.6 0.4 1.2 0.4 1.6 *

MR6 0.8 3.6 0.6 2.4 0.6 2.4 *

MR7 0.8 3.1 0.8 3.1 0.8 3.1 *

A B C D E F G

* = Lo más corto posible.
1 Pele el cable del motor, el cable de entrada de la

red y el cable de resistencia de frenado.

NOTA!

El software del convertidor Vacon® 100
FLOW y el software HVAC no tienen las
funciones de chopper de frenado o
resistencia de frenado.

G. El conductor de tierra

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

M4x55

M4x8

VACON · 72 CABLEADO DE ALIMENTACIÓN

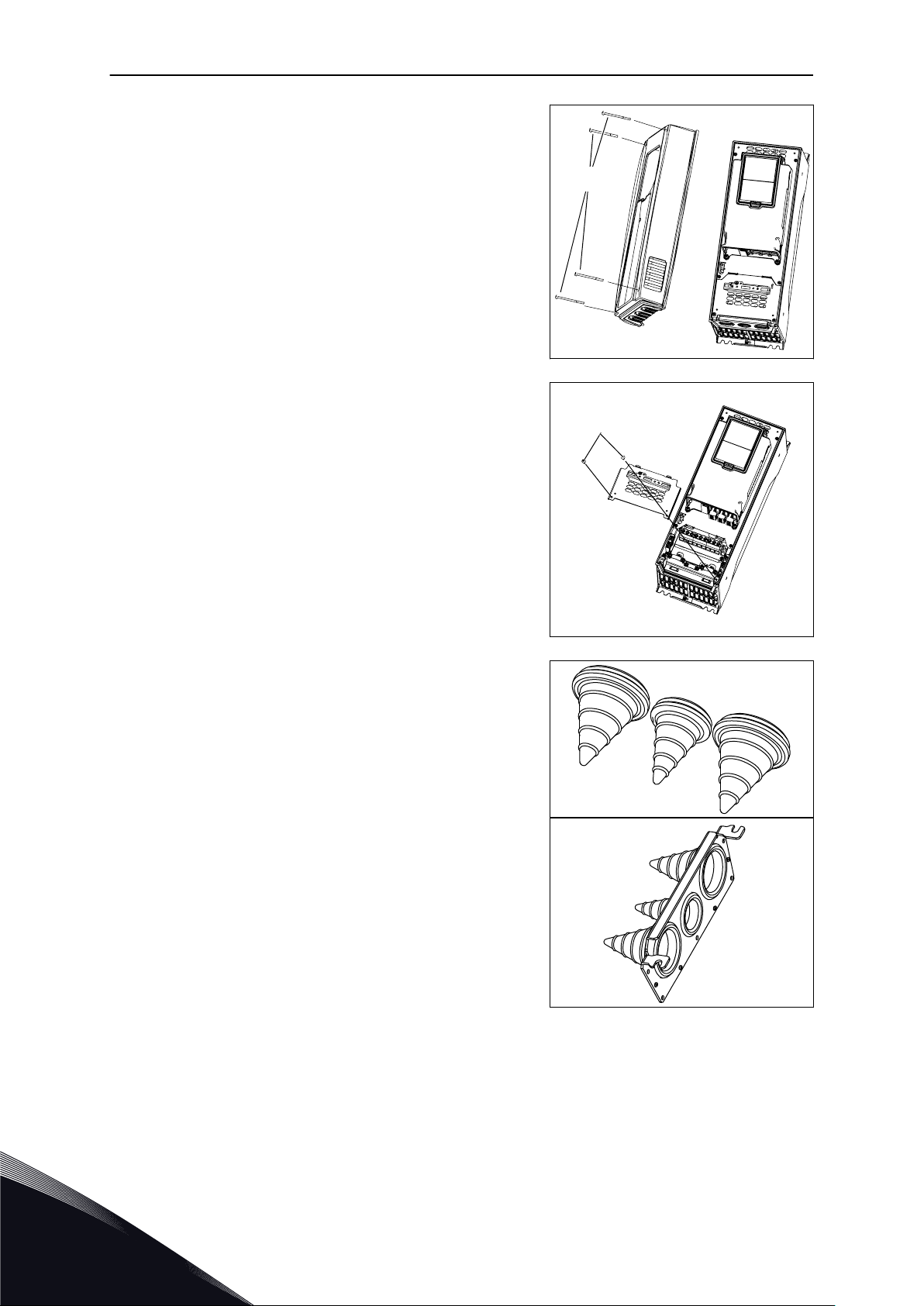

2 Abra la cubierta del convertidor de frecuencia.

3 Extraiga los tornillos de la cubierta para cables.

Retire la cubierta para cables. No abra la cubierta
de la unidad de potencia.

4 Coloque las arandelas en las aberturas de la placa

de entrada de cables. Estas piezas se incluyen en la
caja. En la imagen se muestran las arandelas de
IP21 en la versión europea.

5

TEL. [phone] · FAX [phone]

A B C

M4x16

(2.2 Nm)

CABLEADO DE ALIMENTACIÓN VACON · 73

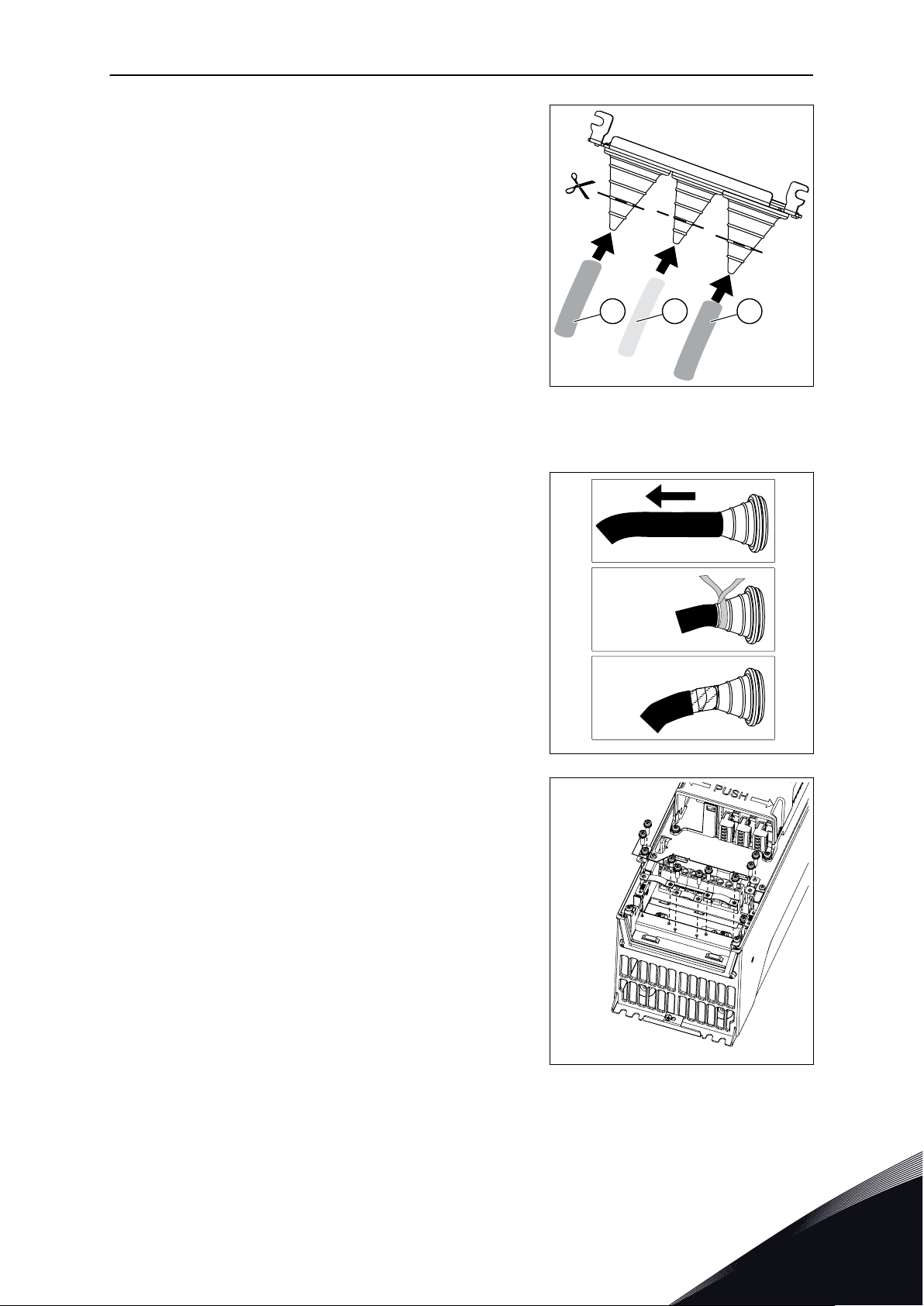

5 Coloque los cables (cable del entrada de la red,

cable del motor y cable de freno opcional) en las
aberturas de la placa de entrada de cables.

Corte la abertura de las arandelas para pasar

a)

los cables por ellas. Si las arandelas se doblan
al insertar el cable, tire del cable para
estirarlas.
No corte las aberturas de las arandelas de

b)

manera que queden más anchas de lo
necesario para los cables que esté usando.
Con el tipo de protección IP54, la arandela y el

c)

cable deben quedar bien ajustados. Tire del
primer tramo de cable hacia fuera de la
arandela de forma que quede recto. Si esto no
es posible, ajuste la conexión con cinta aislante
o una brida.

A. El cable de entrada de la red
B. El cable de freno
C. El cable del motor

6 Quite las abrazaderas de tierra para cable

apantallado y las abrazaderas de tierra para
conductor de tierra. El par de apriete es de 2,2 Nm
o 19,5 lb-pul.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

Brake cable

C

D E F

C

B

A

VACON · 74 CABLEADO DE ALIMENTACIÓN

7 Coloque la placa de entrada de cables con los

cables en la ranura del bastidor del convertidor.

8 Conecte los cables trenzados.

Exponga la pantalla de los tres cables para

a)

realizar una conexión de 360 grados con las
abrazaderas de tierra para cable apantallado.
Conecte los conductores de fase del cable de

b)

entrada de la red y del cable del motor, y los
conductores del cable de resistencia de
frenado en los terminales adecuados.
Conecte el conductor de toma de tierra de cada

c)

cable a un terminal con abrazadera a tierra
para conductor de toma de tierra.
Asegúrese de que el conductor de tierra

d)

externo esté conectado a la barra de conexión
a tierra. Consulte el capítulo 2.4 Puesta a tierra
y protección frente a fallo de puesta a tierra.
Consulte los pares de apriete adecuados en

e)

Tabla 23.

A. La abrazadera de tierra para

cable apantallado
B. Los terminales
C. El terminal de tierra
D. El cable de entrada de la red
E. El cable de resistencia de

frenado
F. El cable del motor

5

TEL. [phone] · FAX [phone]

= M5; 2 Nm

CABLEADO DE ALIMENTACIÓN VACON · 75

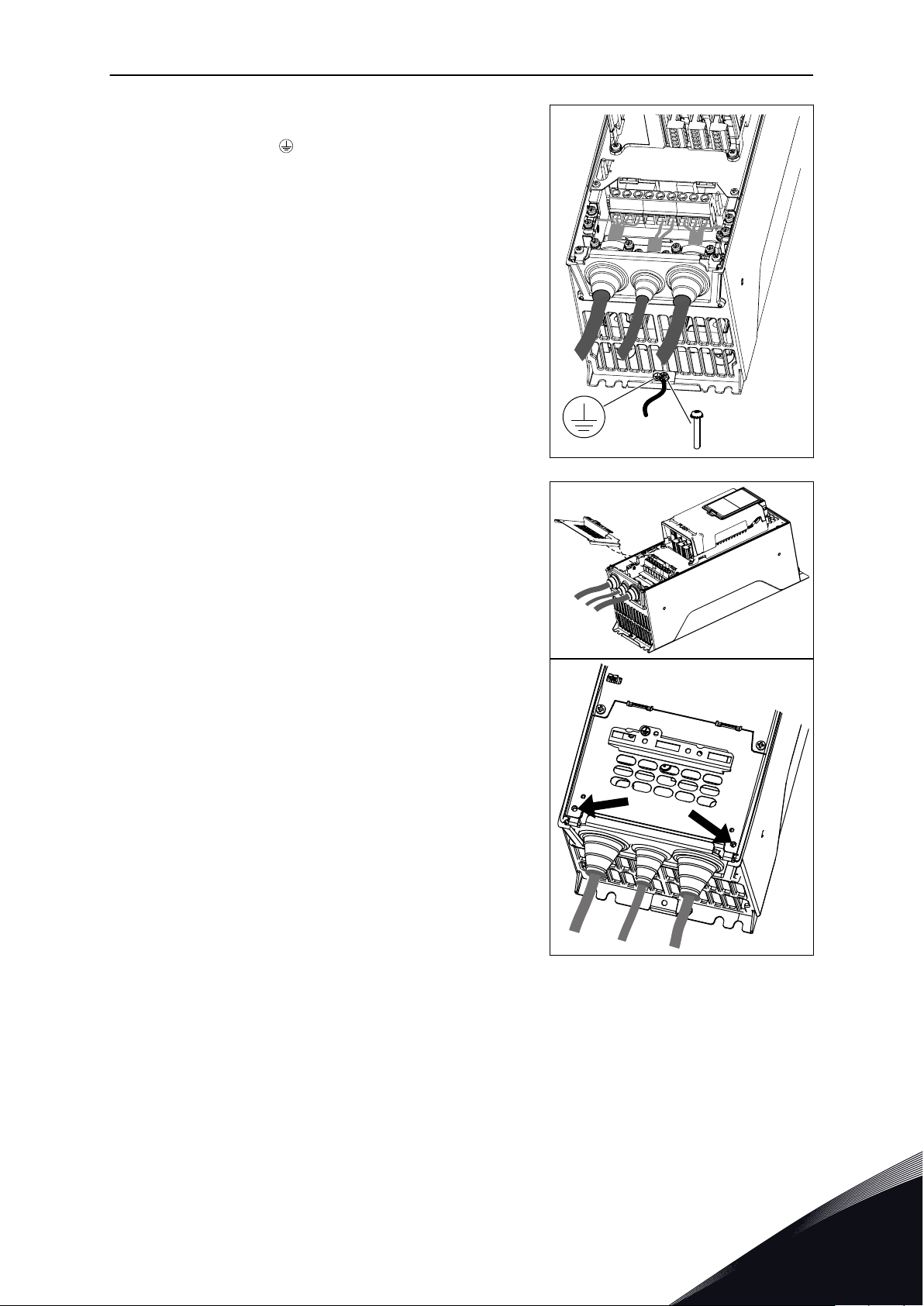

9 Asegúrese de que el conductor de toma de tierra

esté conectado al motor y a los terminales
identificados con .

Para cumplir con los requisitos de la norma EN

a)

61800-5-1, debe seguir las instrucciones del
capítulo 2.4 Puesta a tierra y protección frente a
fallo de puesta a tierra.
Si es necesaria una doble conexión a tierra,

b)

utilice el terminal de tierra de la parte inferior
del convertidor. Utilice un tornillo M5 y
apriételo hasta 2,0 Nm o 17,7 libras-pulgada.

10 Vuelva a colocar la cubierta para cables y la

cubierta del convertidor.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

VACON · 76 CABLEADO DE ALIMENTACIÓN

Tabla 23: Los pares de apriete de los terminales

Tamaño

de

bastidor

MR4

MR5

MR6

MR7

Tipo

0003 2 - 0012 2
0003 5 - 0012 5

0018 2 - 0031 2
0016 5 - 0031 5
0004 6 - 0011 6

0048 2 - 0062 2
0038 5 - 0061 5
0018 6 - 0034 6
0007 7 - 0034 7

0075 2 - 0105 2
0072 5 - 0105 5
0041 6 - 0062 6
0041 7 - 0062 7

Par de apriete:
el cable de entrada de
la red y los terminales
del cable de motor

Nm lb-pul. Nm lb-pul. Nm lb-pul.

0.5-0.6 4.5-5.3 1.5 13.3 2.0 17.7

1.2-1.5 10.6-13.3 1.5 13.3 2.0 17.7

10 88.5 1.5 13.3 2.0 17.7

8 * / 5.6 **

70.8 * /

49.6 **

Par de apriete:
las abrazaderas de
tierra para cable
apantallado

1.5 13.3 8 * / 5.6 **

Par de apriete:
las abrazaderas de
tierra para conductor de
tierra

70.8 * /

49.6 **

* = El par de apriete para un tornillo torx.
** = El par de apriete para un tornillo Allen.

Imag. 37: El par de apriete para el tornillo Allen en MR7 es 5,6 Nm.

5

TEL. [phone] · FAX [phone]

B

D

A

C

F

E

G

RED ELÉCTRICA MOTOR

CABLEADO DE ALIMENTACIÓN VACON · 77

5.6.2 TAMAÑOS DE BASTIDOR DE MR8 A MR9

Tabla 24: Longitudes de corte de los cables [mm]. Consulte la figura del paso 1.

Tamaño de
bastidor

MR8 40 180 25 300 25 300 *

MR9 40 180 25 300 25 300 *

A B C D E F G

* = Lo más corto posible.

Tabla 25: Longitudes de corte de los cables [pulgadas]. Consulte la figura del paso 1.

Tamaño de
bastidor

MR8 1.6 7.1 1 11.8 1 11.8 *

MR9 1.6 7.1 1 11.8 1 11.8 *

A B C D E F G

* = Lo más corto posible.
1 Pele el cable del motor, el cable de entrada de la

red y el cable de resistencia de frenado.

NOTA!

El software del convertidor Vacon® 100
FLOW y el software HVAC no tienen las
funciones de chopper de frenado o
resistencia de frenado.

G. El conductor de tierra

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

M4x10

VACON · 78 CABLEADO DE ALIMENTACIÓN

2 Solamente MR9: Abra la cubierta del convertidor

de frecuencia.

5

TEL. [phone] · FAX [phone]

M4x8

M4x8

CABLEADO DE ALIMENTACIÓN VACON · 79

3 Retire la cubierta para cables.

MR8

MR9

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

M4x8

M5x10

VACON · 80 CABLEADO DE ALIMENTACIÓN

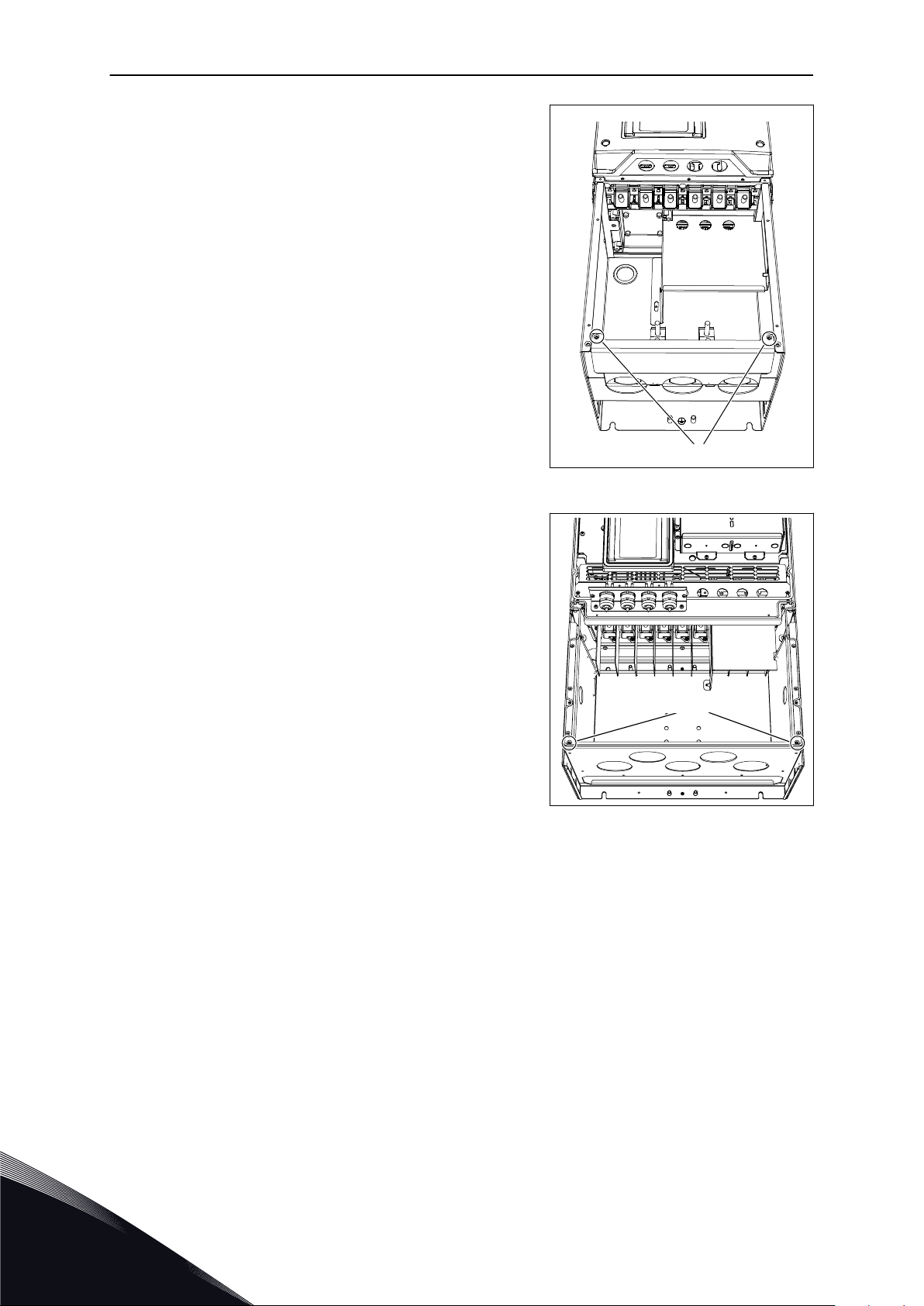

4 Quite la placa de entrada de cables.

MR8

5

MR9

TEL. [phone] · FAX [phone]

M4x8

CABLEADO DE ALIMENTACIÓN VACON · 81

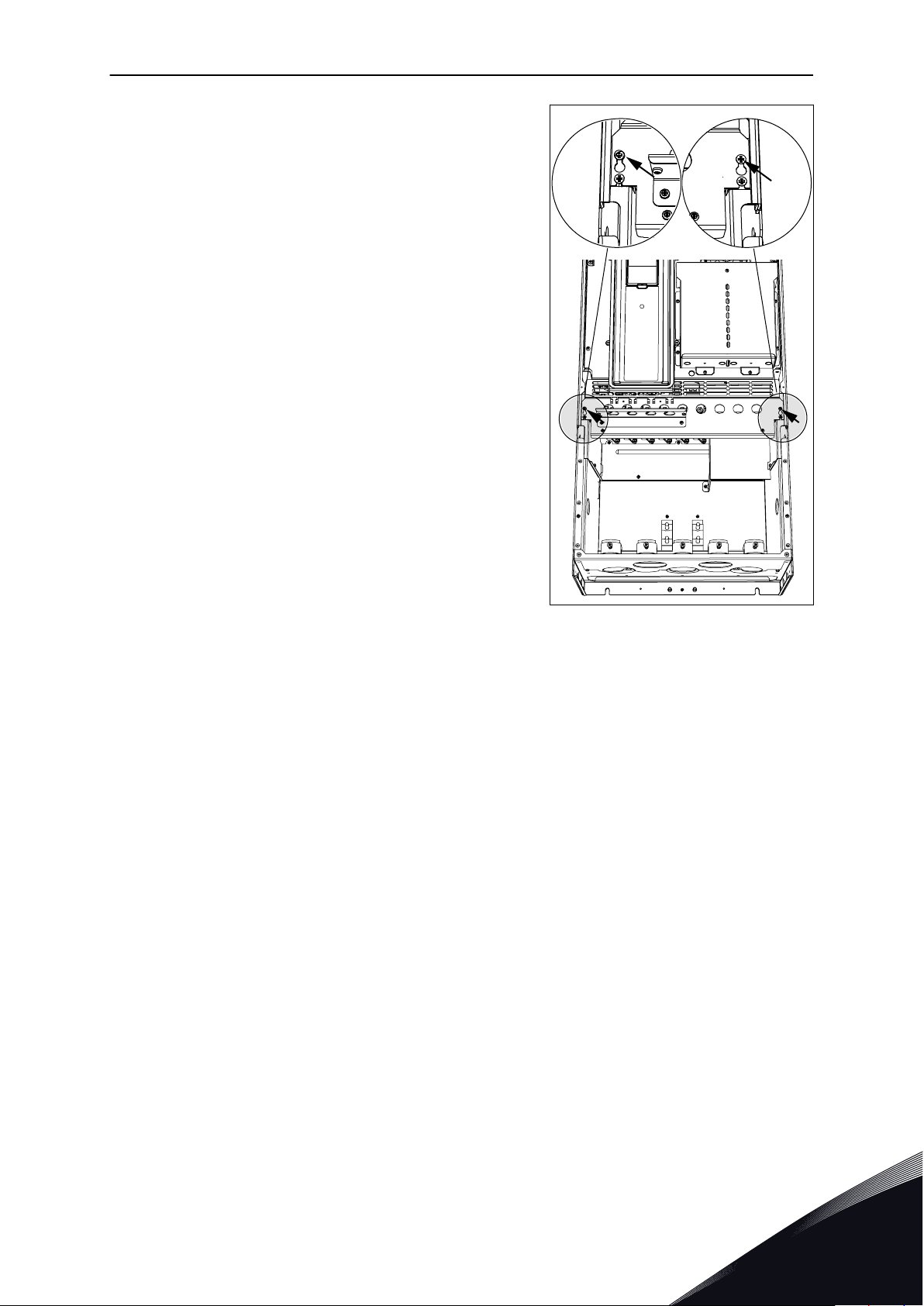

5 Solamente MR9: Afloje los tornillos y quite la placa

de sellado.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

M5

M4x8

A

VACON · 82 CABLEADO DE ALIMENTACIÓN

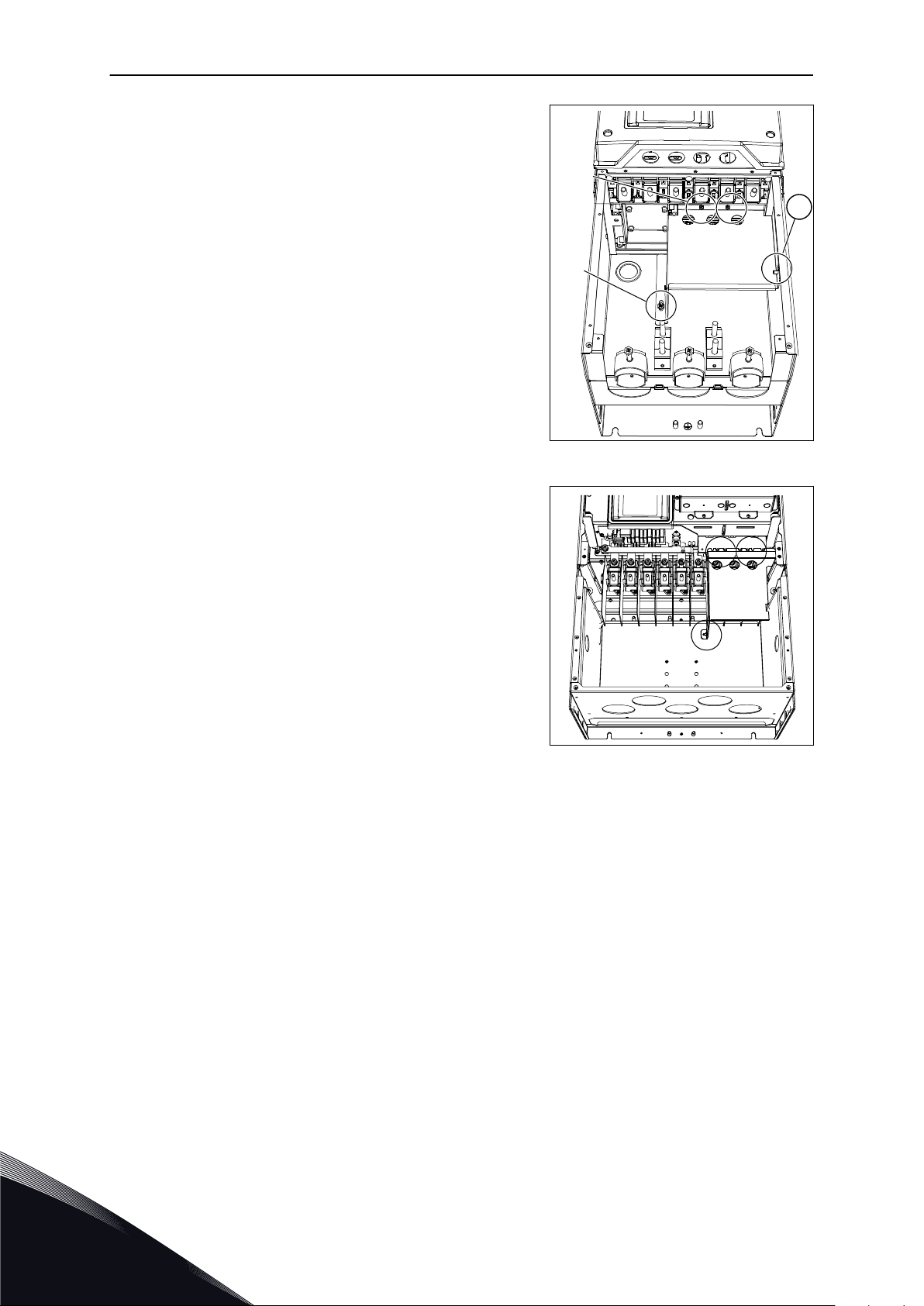

6 Quite la placa de protección EMC.

A. La tuerca mariposa en MR8

MR9

5

TEL. [phone] · FAX [phone]

L1

U V W

L2 L3 DC-

DC+

R+

R-

L1

U V W

L2

L3 DC-

DC+

R+

R-

CABLEADO DE ALIMENTACIÓN VACON · 83

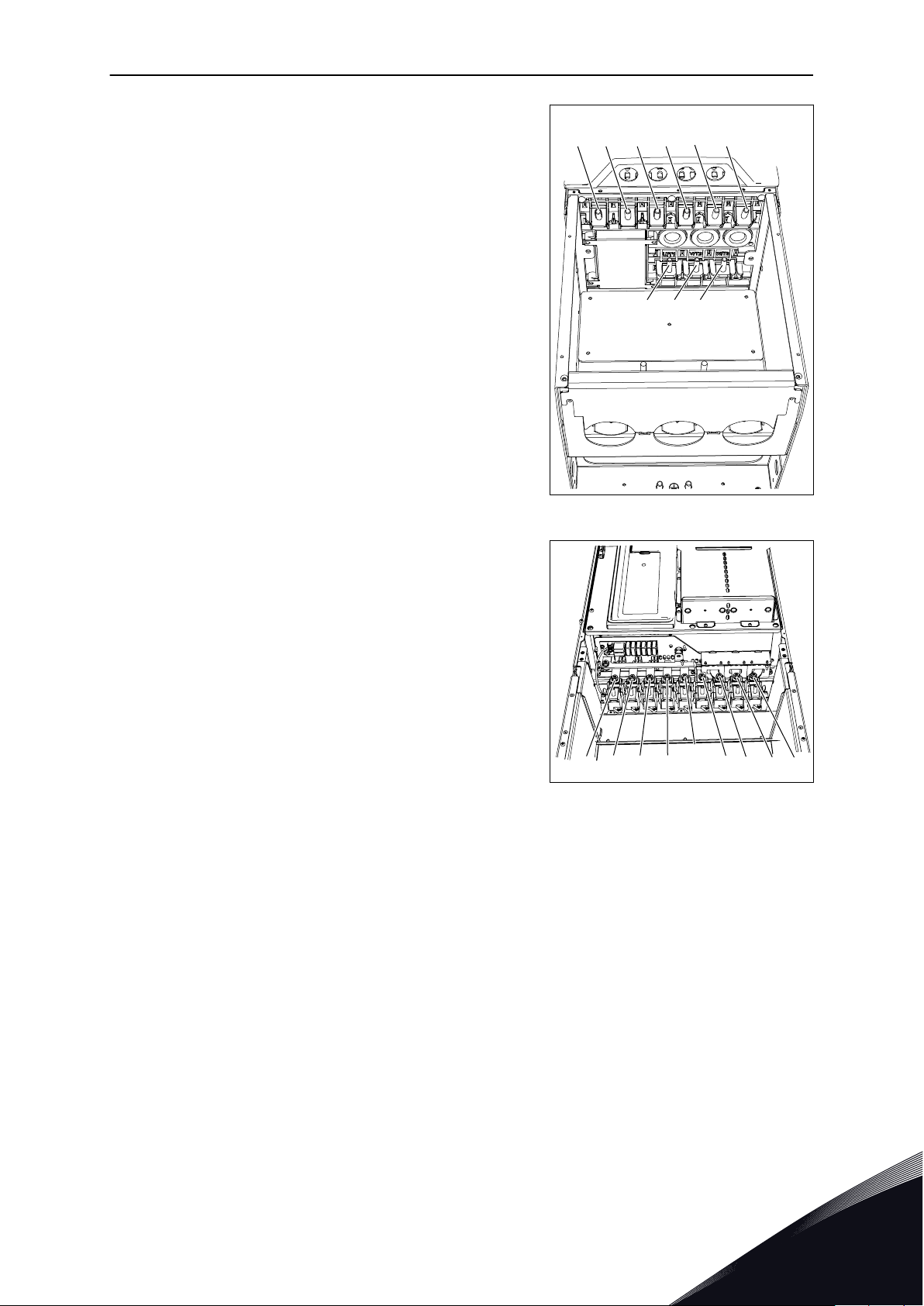

7 Busque los terminales de cable del motor. La

ubicación de los terminales, especialmente en el
tamaño de bastidor MR8, es diferente a la habitual.

MR8

MR9

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

VACON · 84 CABLEADO DE ALIMENTACIÓN

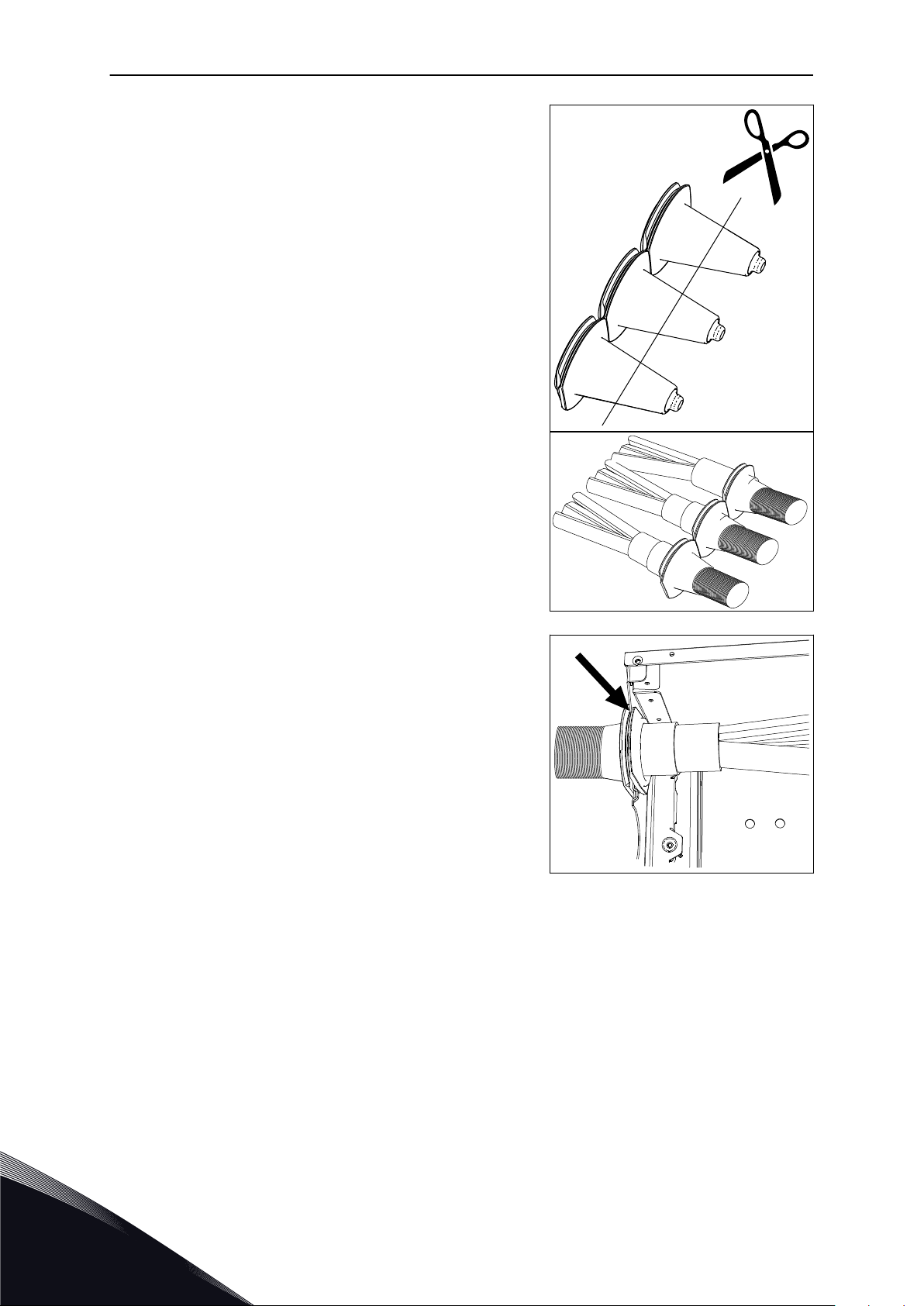

8 Corte la abertura de las arandelas para pasar los

cables por ellas.

No corte las aberturas de las arandelas de

a)

manera que queden más anchas de lo
necesario para los cables que esté usando.
Si las arandelas se doblan al insertar el cable,

b)

tire del cable para estirarlas.

9 Coloque la arandela y el cable de forma que el

bastidor del convertidor entre en la ranura de la
arandela.

Con el tipo de protección IP54, la arandela y el

a)

cable deben quedar bien ajustados. Tire del
primer tramo de cable hacia fuera de la
arandela de forma que quede recto.
Si esto no es posible, ajuste la conexión con

b)

cinta aislante o una brida.

5

TEL. [phone] · FAX [phone]

CABLEADO DE ALIMENTACIÓN VACON · 85

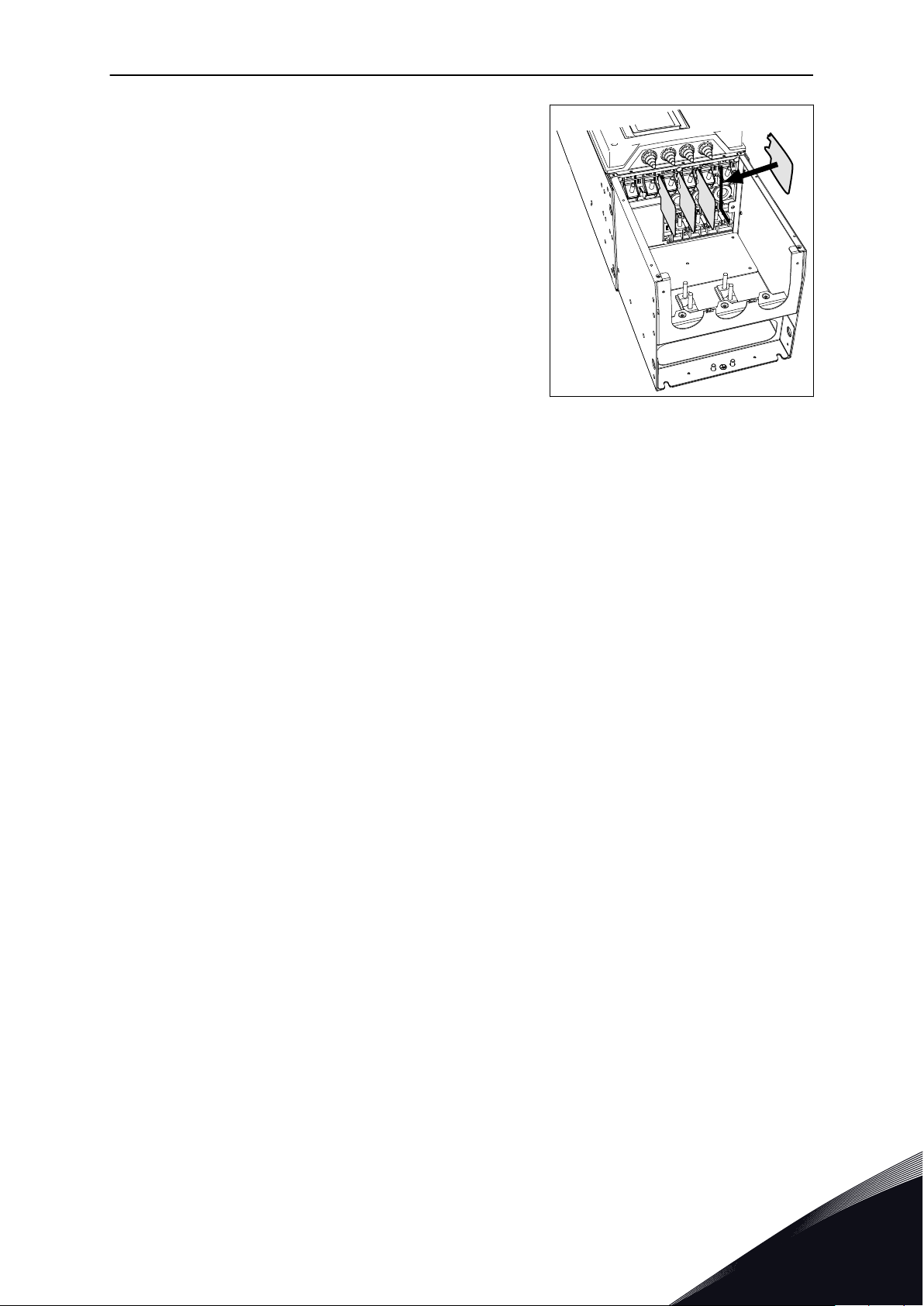

10 Si utiliza cables gruesos, coloque los aislantes de

cable entre los terminales para evitar el contacto
entre ellos.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

A

B

A

VACON · 86 CABLEADO DE ALIMENTACIÓN

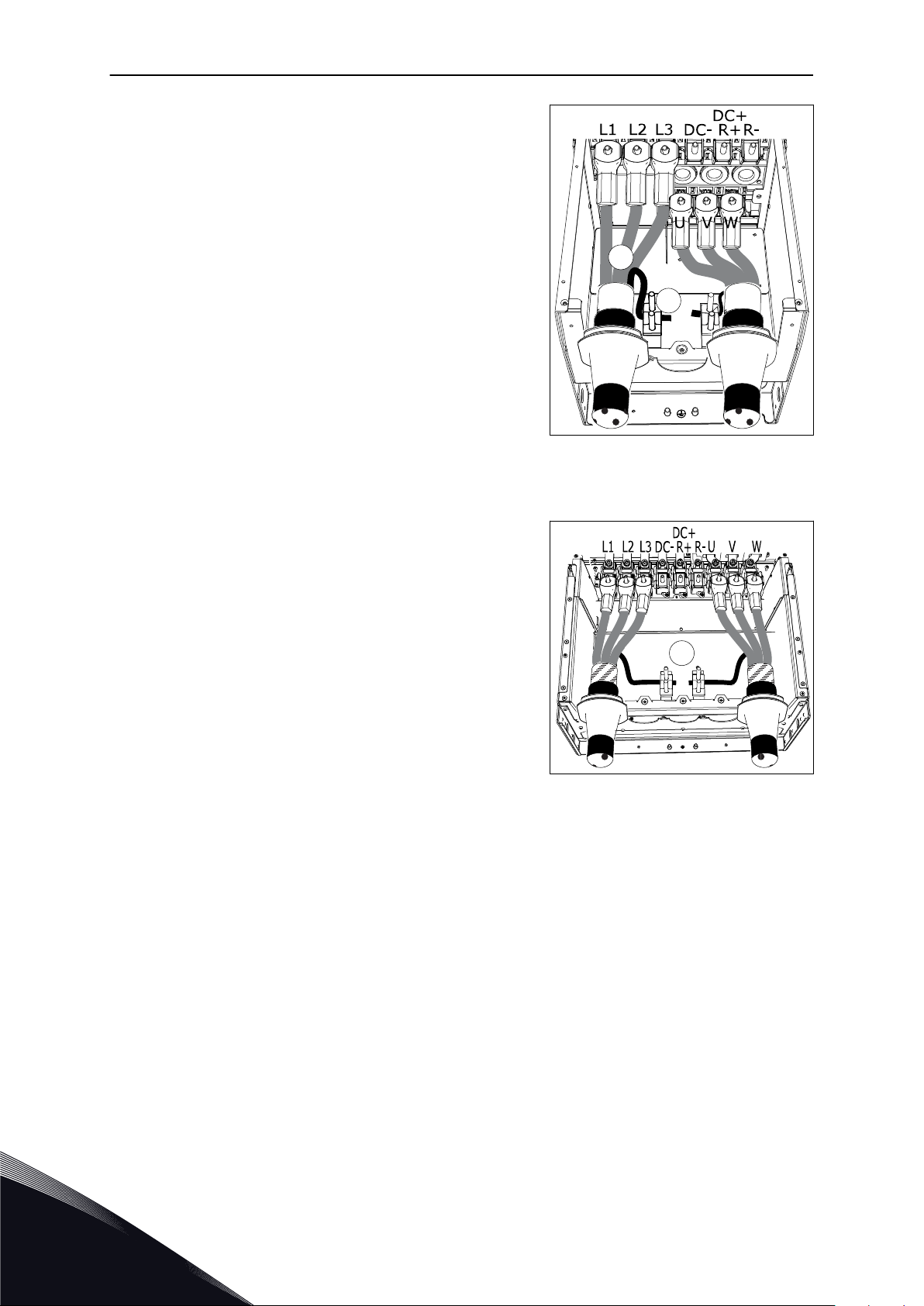

11 Conecte los cables trenzados.

Conecte los conductores de fase del cable de

a)

entrada de la red y del cable del motor en los
terminales adecuados. Si utiliza un cable de
resistencia de frenado, conecte los
conductores a los terminales adecuados.
Conecte el conductor de toma de tierra de cada

b)

cable a un terminal con abrazadera a tierra
para conductor de toma de tierra.
Asegúrese de que el conductor de tierra

c)

externo esté conectado a la barra de conexión
a tierra. Consulte el capítulo 2.4 Puesta a tierra
y protección frente a fallo de puesta a tierra.
Consulte los pares de apriete adecuados en

d)

Tabla 26.

A. Conexión de los cables
B. Realice una conexión de toma

a tierra en MR8

A. Realice una conexión de toma

a tierra en MR9

5

TEL. [phone] · FAX [phone]

A

C

B

CABLEADO DE ALIMENTACIÓN VACON · 87

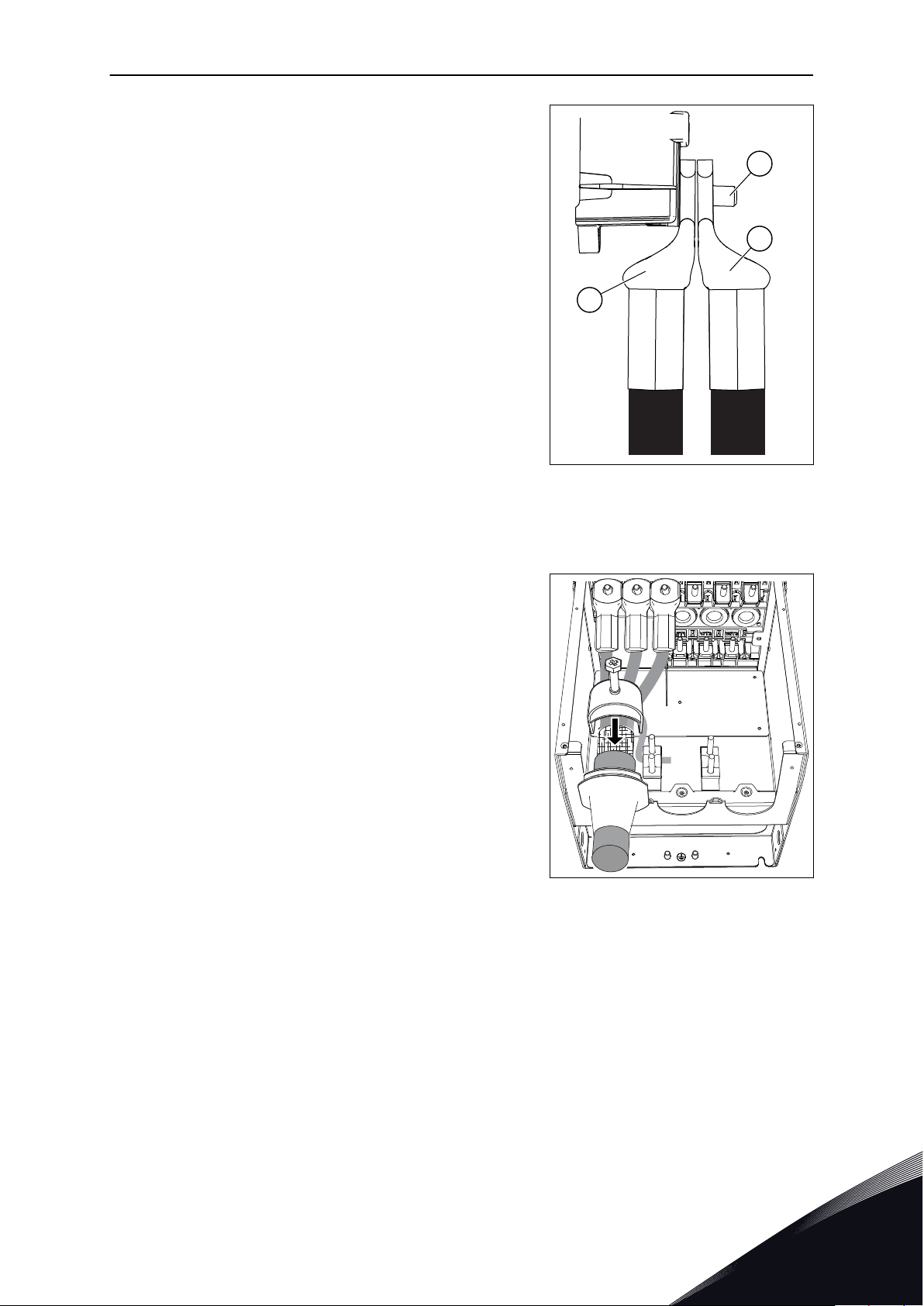

12 Si usa muchos cables en un terminal, coloque los

terminales de cable uno encima de otro.

A. El primer terminal de cable
B. El segundo terminal de cable
C. El terminal

13 Exponga la pantalla de los tres cables para realizar

una conexión de 360 grados con la abrazadera de
tierra para cable apantallado.

14 Vuelva a colocar la placa de protección EMC. En el

tamaño de bastidor MR9, coloque la placa de
sellado.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

M4x10

VACON · 88 CABLEADO DE ALIMENTACIÓN

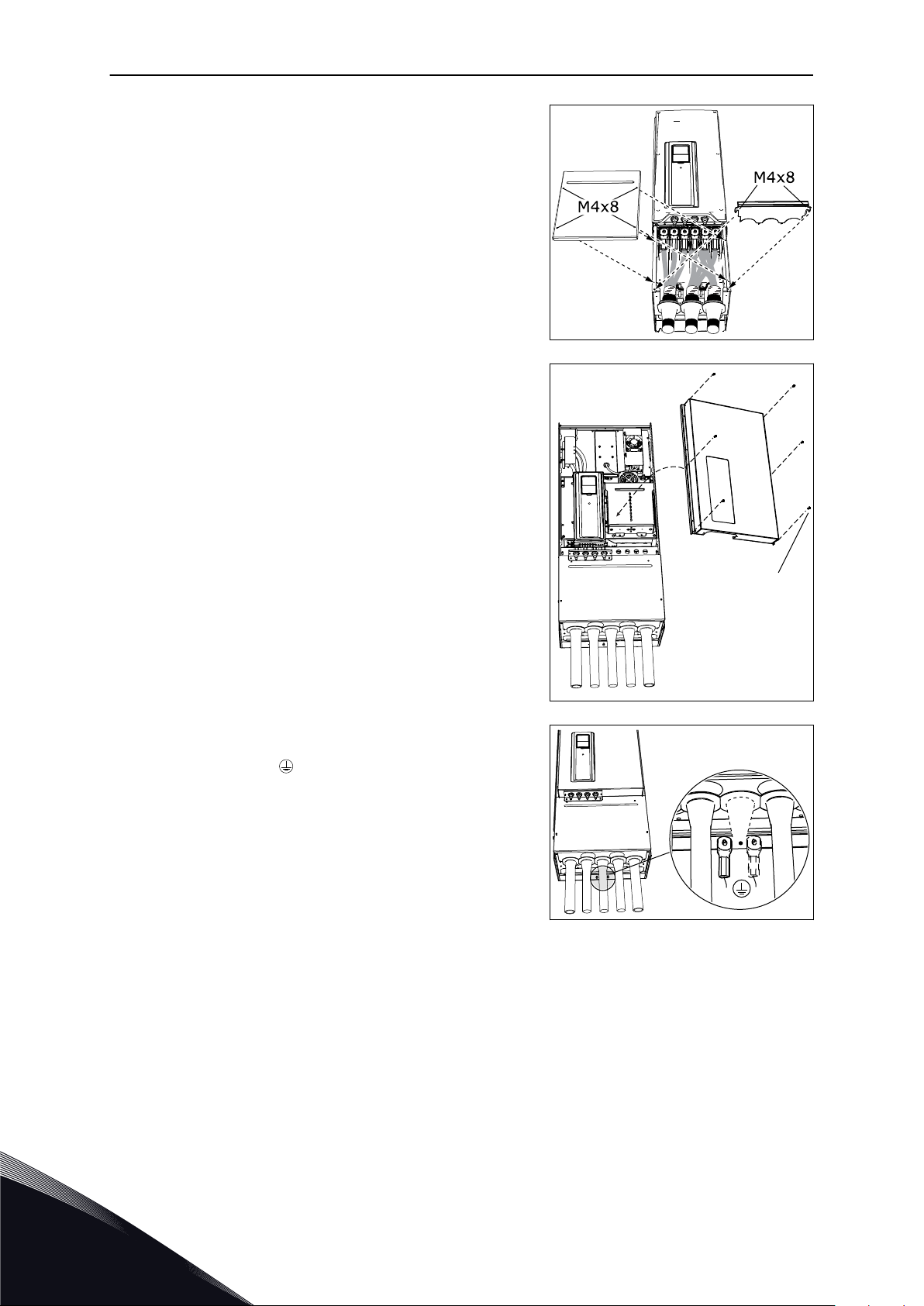

15 Coloque la placa de entrada de cables y luego la

cubierta para cables.

16 En el tamaño de bastidor MR9, coloque la cubierta

del convertidor (salvo que quiera realizar primero
las conexiones de control).

17 Asegúrese de que el conductor de toma de tierra

esté conectado al motor y a los terminales
identificados con .

Para cumplir con los requisitos de la norma EN

a)

61800-5-1, debe seguir las instrucciones del
capítulo 2.4 Puesta a tierra y protección frente a
fallo de puesta a tierra.
Conecte el conductor de protección a uno de

b)

los conectores de tornillo con una zapata de
cable y un tornillo M8.

5

TEL. [phone] · FAX [phone]

CABLEADO DE ALIMENTACIÓN VACON · 89

Tabla 26: Pares de apriete de los terminales

Tamaño

de

bastidor

MR8

MR9

Tipo

0140 2 - 0205 2
0140 5 - 0205 5
0080 6 - 0125 6
0080 7 - 0125 7

0261 2 - 0310 2
0261 5 - 0310 5
0144 6 - 0208 6
0144 7 - 0208 7

Par de apriete:
el cable de entrada de
la red y los terminales
del cable de motor

[Nm] lb-pul. [Nm] lb-pul. [Nm] lb-pul.

30 266 1.5 13.3 20 177

40 266 1.5 13.3 20 177

Par de apriete:
las abrazaderas de
tierra para cable
apantallado

Par de apriete:
las abrazaderas de
tierra para conductor de
tierra

5.7 INSTALACIÓN EN UNA RED CON UN SISTEMA TN CON CONEXIÓN A TIERRA EN ÁNGULO

Puede usar un sistema TN con conexión a tierra en ángulo con los tipos de convertidor (MR7
a MR9) con un valor nominal de 72-310 A con una red eléctrica de 380-480 V y de 75-310 A
con una red eléctrica de 208-240 V.

En estas condiciones, debe cambiar el nivel de protección EMC a C4. Consulte las
instrucciones en 7.6 Instalación en un sistema IT.

No utilice un sistema TN con conexión a tierra en ángulo con los tipos de convertidor (MR4 a
MR6) con un valor nominal de 3,4-61 A con una red eléctrica de 380-480 V y de 3,7-62 A con
una red eléctrica de 208-240 V.

Es posible la conexión de puesta a tierra para los convertidores MR4-6 (voltaje de red
208-230 V) hasta 2000 m.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

5

STO JMP

L

I

M

K

H

G

F

J

E

D

A

B

C

VACON · 90 UNIDAD DE CONTROL

6 UNIDAD DE CONTROL

6.1 COMPONENTES DE LA UNIDAD DE CONTROL

La unidad de control del convertidor contiene las tarjetas estándar y las tarjetas opcionales.
Las tarjetas opcionales están conectadas a las ranuras de la tarjeta de control (consulte 6.4

Instalación de tarjetas opcionales).

Imag. 38: Los componentes de la unidad de control

A. Los terminales de control para las

conexiones de I/O estándar
B. La conexión Ethernet
C. Los terminales de la placa de relés para

tres salidas de relé o dos salidas de relé

y un termistor
D. Las tarjetas opcionales

E. Un interruptor DIP para la terminación

F. Un interruptor DIP para la selección de

de bus RS485

señal de salida analógica

G. Un interruptor DIP para aislar de tierra

las entradas digitales

H. Un interruptor DIP para la selección de

señal de entrada analógica 2

6

TEL. [phone] · FAX [phone]

UNIDAD DE CONTROL VACON · 91

I. Un interruptor DIP para la selección de

señal de entrada analógica 1
J. El indicador de estado de la conexión

L. La batería del RTC
M. La ubicación y la posición por defecto del

puente Safe Torque Off (STO)

Ethernet
K. Un ventilador (solo en IP54 de MR4 y de

MR5)
Cuando reciba el convertidor, la unidad de control contendrá la interfaz de control estándar.

Si incluyó opciones especiales en su pedido, el convertidor será tal y como indicó en su
pedido. En las páginas siguientes, encontrará información sobre los terminales y ejemplos
de cableado general.

Se puede usar el convertidor con una fuente de alimentación externa con estas propiedades:
+24 VDC ±10%, mínimo de 1000 mA. Conecte la fuente de alimentación externa al terminal

30. Esta tensión es suficiente para mantener la unidad de control encendida y ajustar los
parámetros. Las mediciones del circuito principal (por ejemplo, la tensión de bus CC y la
temperatura del convertidor) no están disponibles cuando el convertidor no está conectado a
la red eléctrica.

El LED de estado del convertidor muestra el estado del convertidor. El LED de estado se
encuentra en el panel de control, bajo el teclado, y puede mostrar 5 estados diferentes.

Tabla 27: Los estados del LED de estado del convertidor.

Color de la luz LED Estado del convertidor

Parpadeo lento Listo

Verde Marcha

Roja Fallo

Naranja Alarma

Parpadeo rápido Descargando software

6.2 CABLEADO DE LA UNIDAD DE CONTROL

La tarjeta de I/O estándar consta de 22 terminales de control fijos y 8 terminales de la tarjeta
de relés. Puede ver las conexiones estándar de la unidad de control y las descripciones de
las señales en Imag. 39.

6.2.1 SELECCIÓN DE LOS CABLES DE CONTROL

Los cables de control deben ser de al menos 0,5 mm2 y blindados con varios núcleos.
Consulte más datos sobre los tipos de cable en la Tabla 15 La selección del cable adecuado. El
tamaño máximo de cable para el terminal es de 2,5 mm2 para los terminales de la tarjeta de
relés y otros terminales.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

6

VACON · 92 UNIDAD DE CONTROL

Tabla 28: Los pares de apriete de los cables de control

El terminal El tornillo de terminal El par de apriete

Nm lb-pul.

Todos los terminales
de la tarjeta de I/O y la
tarjeta de relés

M3 0.5 4.5

6.2.2 TERMINALES DE CONTROL E INTERRUPTORES DIP

Aquí puede ver la descripción básica de los terminales de la tarjeta de I/O estándar y la
tarjeta de relés. Para más información, consulte 11.1 Características técnicas sobre
conexiones de control.

Algunos terminales están asignados a señales que tienen funciones especiales que puede
usar con los interruptores DIP. Encontrará más información en 6.2.2.1 Selección de funciones
de terminal con interruptores DIP.

6

TEL. [phone] · FAX [phone]

Modbus RTU
BACnet, N2

1

6

2

3

4

5

18

19

30

12

7

13

8
9

10

14
15
16

21
22
23

11

17

A
B

24
25
26

32
33

*)

*)

Tarjeta de I/O estándar

Terminal Señal Descripción

Potenciómetro
para referencia

1...10 kΩ

Transmisor de 2 cables

Valor actual

I = (0)4...20 mA

+10 Vref

Salida de referencia

AI1+

Entrada analógica,
tensión o intensidad

AI1-

Común de entrada
analógica

AI2+

Entrada analógica,
tensión o intensidad

AI2-

Común de entrada
analógica

24 Vout

Tensión auxiliar 24 V
GND Tierra de I/O
DIN1

Entrada digital 1
DIN2 Entrada digital 2

DIN3

Entrada digital 3
CM

Común para DIN1-DIN6

24 Vout Tensión auxiliar 24 V
TIERRA Tierra de I/O

DIN4

Entrada digital 4

DIN5

Entrada digital 5

DIN6

Entrada digital 6

CM Común para DIN1-DIN6

AO1+

Salida analógica

(+salida)

AO1-/GND

Común de salida

analógica / Tierra I/O

+24 Vin

Tensión de entrada

auxiliar 24 V
RS485 Bus serie, negativo
RS485

Bus serie, positivo
RO1 NC

RO1 CM
RO1 NA

RO2 NC
RO2 CM
RO2 NA
RO3 CM
RO3 NA

Salida de relé 1

Salida de relé 2

Salida de relé 3

Referencia
de frecuencia

Referencia
de frecuencia

Marcha directa
Marcha inversa
Fallo externo

ED4 ED5 Ref. de frec.

Abierto Abierto

Abierto

Abierto

Cerrado

Cerrado

Cerrado
Cerrado

Entrada analógica 1
Frecuencia fija 1
Frecuencia fija 2
Frecuencia fija 3

Reset de fallo

Frecuencia de salida

MARCHA

FALLO

LISTO

mA

MARCHA

UNIDAD DE CONTROL VACON · 93

Imag. 39: Las señales de los terminales de control de la tarjeta de I/O estándar y un ejemplo de
conexión. Si incluye en su pedido el código opcional +SBF4, la salida de relé 3 es sustituida por
una entrada de termistor.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

6

21
22

23
24

25
26
32

33

Desde tarjeta

de I/O estándar

Desde term.

nº6 o 12

Desde

term. #13

MARCHA

Tarjeta de relés 1

Terminal

Señal

Por

defecto

RO1 NC
RO1 CM

RO1 NA
RO2 NC

RO2 CM
RO2 NA
RO3 CM

RO3 NA

Salida de relé 1

Salida de relé 2

Salida de relé 3

MARCHA

FALLO

LISTO

TI1+

TI1-

21
22

23
24

25
26
28

29

Desde tarjeta de I/O estándar

Desde term.

#12

Desde term.

#13

MARCHA

Tarjeta de relés 2

Terminal Señal

Por

defecto

RO1 NC
RO1 CM
RO1 NA
RO2 NC
RO2 CM
RO2 NA

Salida de relé 1

Salida de relé 2

Entrada de
termistor

MARCHA

FALLO

SIN ACCIÓN

VACON · 94 UNIDAD DE CONTROL

* = Puede aislar de tierra las entradas digitales con un interruptor DIP. Consulte 6.2.2.2
Aislar de tierra las entradas digitales.

Hay disponibles dos tarjetas de relés diferentes.

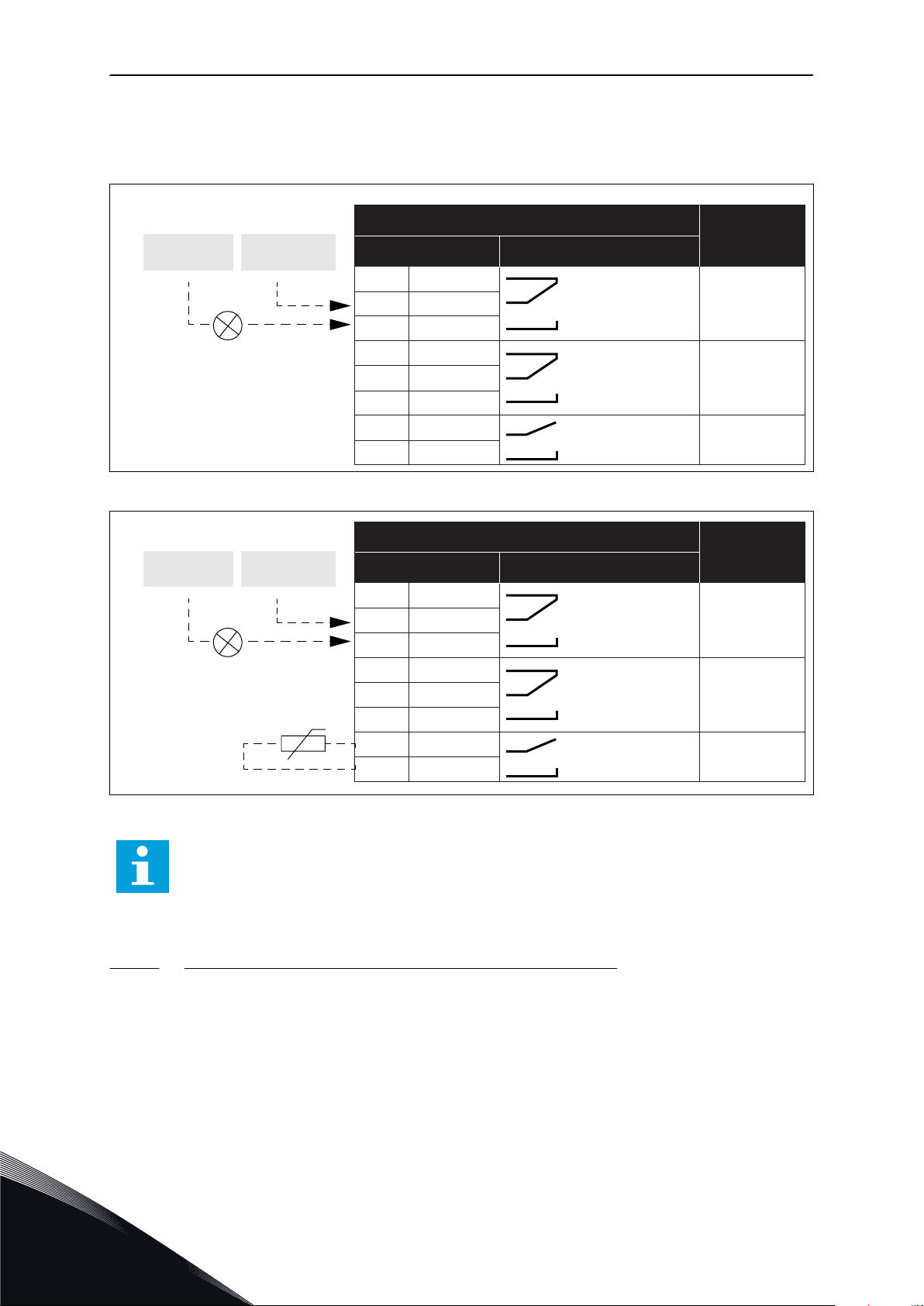

Imag. 40: La tarjeta de relés estándar (+SBF3)

Imag. 41: La tarjeta de relés opcional (+SBF4)

NOTA!

La función de entrada de termistor no se activa automáticamente.

Para usar la función de entrada de termistor, debe activar el parámetro Fallo de termistor
en el software. Consulte el manual de la aplicación.

6.2.2.1 Selección de funciones de terminal con interruptores DIP
Puede realizar 2 selecciones con los interruptores DIP para determinados terminales. Los

interruptores tienen 2 posiciones: arriba y abajo. Puede ver la ubicación de los interruptores
DIP y las posibles selecciones en la Imag. 42.

6

TEL. [phone] · FAX [phone]

A B

A

B

C

D

E

AI2

U
I

AI1

U
I

RS-485

OFF
ON

AO1

U
I

UNIDAD DE CONTROL VACON · 95

Imag. 42: Las selecciones de los interruptores DIP

A. La señal de tensión (U), entrada de 0-10

V

B. La señal de intensidad (I), entrada de

C. OFF
D. ON
E. La terminación de bus RS-485

0-20 mA

Tabla 29: Las posiciones por defecto de los interruptores DIP

El conmutador DIP La posición por defecto

AI1 U

AI2 I

SA1 I

Terminación de bus RS485 OFF

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

6

A

B

C

VACON · 96 UNIDAD DE CONTROL

6.2.2.2 Aislar de tierra las entradas digitales
Las entradas digitales (terminales 8-10 y 14-16) de la tarjeta de I/O estándar se pueden

aislar desde la puesta a tierra. Para ello, cambie la posición de un interruptor DIP en la
tarjeta de control.

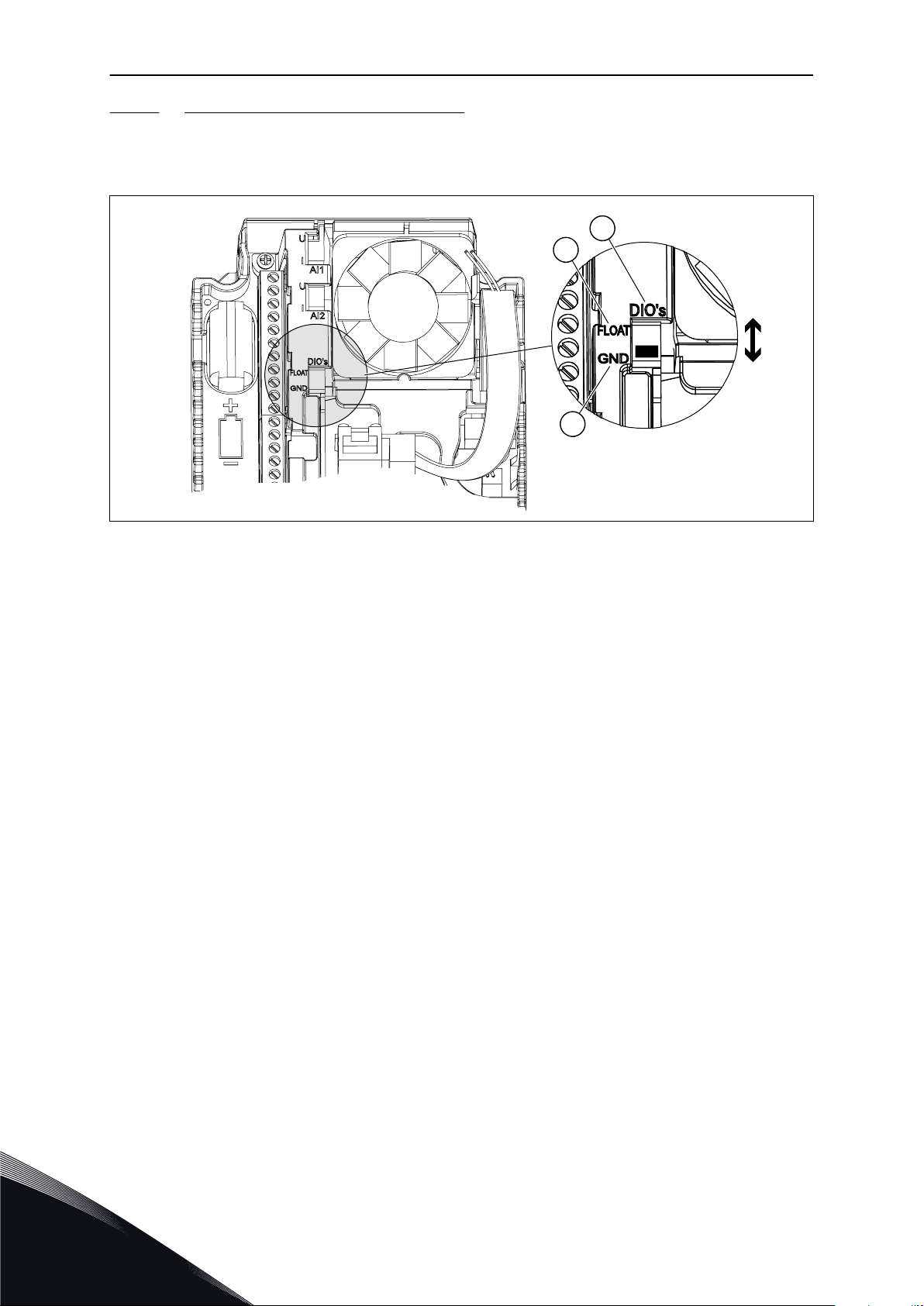

Imag. 43: Cambie la posición de este interruptor para aislar las entradas digitales de la puesta a
tierra

A. Las entradas digitales

C. Conectado a TIERRA (GND) (por defecto)

B. Flotación

6.3 CONEXIÓN FIELDBUS

Puede conectar el convertidor a fieldbus con un cable RS485 o un cable de Ethernet. Si
utiliza un cable RS485, conéctelo a los terminales A y B de la tarjeta de I/O estándar. Si
utiliza un cable de Ethernet, conéctelo al terminal de Ethernet debajo de la cubierta del
convertidor.

6

TEL. [phone] · FAX [phone]

C

D

B

A

UNIDAD DE CONTROL VACON · 97

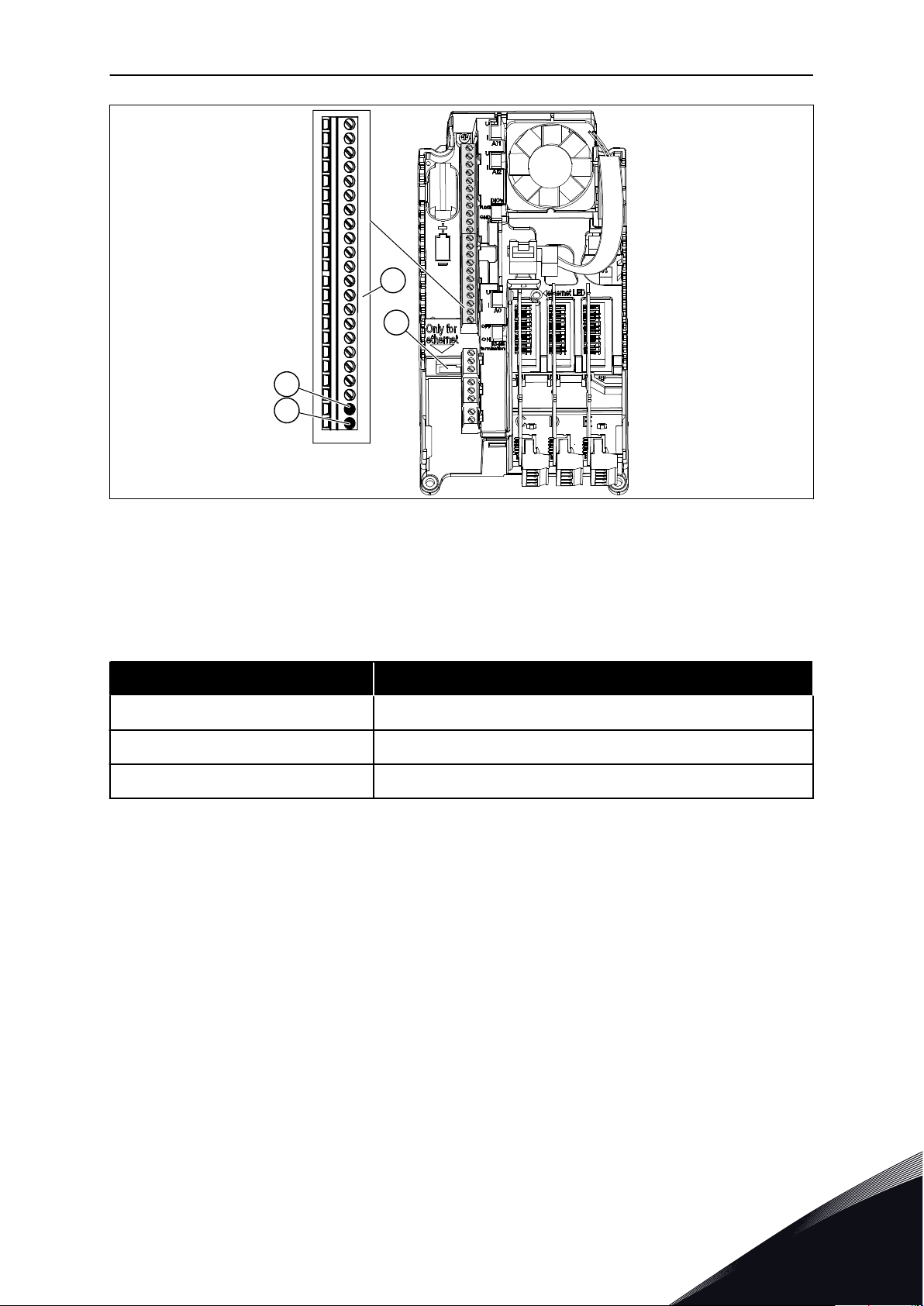

Imag. 44: Las conexiones Ethernet y RS485

A. Terminal A de RS485 = Datos ­B. Terminal B de RS485 = Datos +

C. El terminal de Ethernet
D. Los terminales de control

6.3.1 USO DEL FIELDBUS A TRAVÉS DE UN CABLE DE ETHERNET

Tabla 30: Datos de cable de Ethernet

Elemento Descripción

El tipo de conector Un conector RJ45 apantallado con una longitud máxima de 40 mm

El tipo de cable CAT5e STP

La longitud del cable Máx. de 100 m (328 pies)

CABLE ETHERNET

1 Conecte el cable de Ethernet a su terminal.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

6

VACON · 98 UNIDAD DE CONTROL

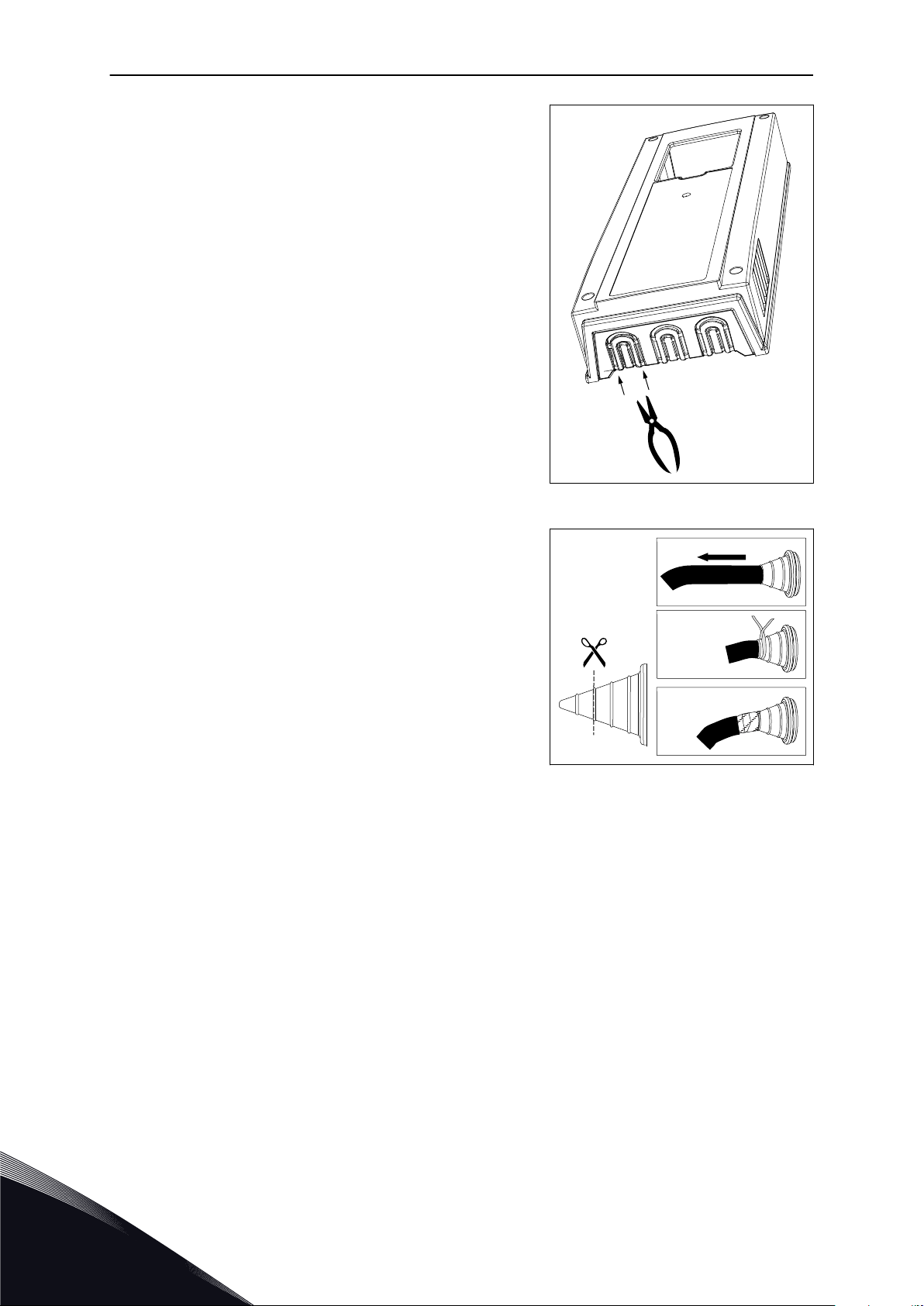

2 En IP21, corte la abertura que hay en la cubierta

del convertidor para el cable de Ethernet.
En IP54, haga un agujero en una arandela y pase el
cable por él.

Si la arandela se dobla al insertar el cable, tire

a)

del cable para estirarla.
El orificio de la arandela no debe ser mayor

b)

que el cable.
Tire del primer tramo de cable hacia fuera de

c)

la arandela de forma que quede recto. Si esto
no es posible, ajuste la conexión con cinta
aislante o una brida.

IP21

IP54

6

TEL. [phone] · FAX [phone]

A

A

UNIDAD DE CONTROL VACON · 99

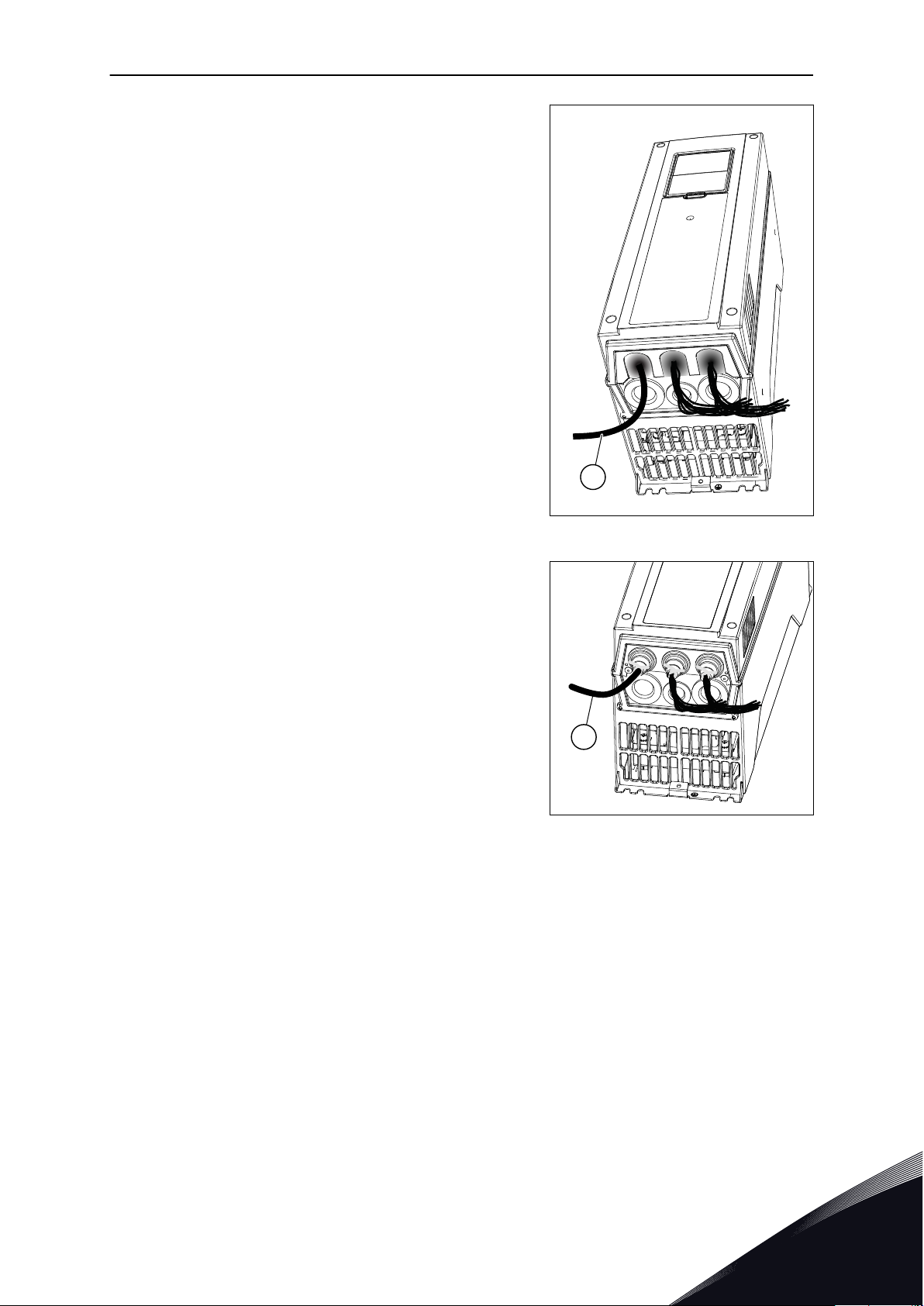

3 Vuelva a colocar la cubierta del convertidor.

Mantenga una distancia mínima de 30 cm entre el
cable de Ethernet y el cable del motor.

A. El cable de Ethernet en IP21

A. El cable de Ethernet en IP54

Consulte más información en el manual de instalación de Fieldbus.

24-HOUR SUPPORT [phone] · EMAIL: [e-mail]

6

10

5

15 mm

VACON · 100 UNIDAD DE CONTROL

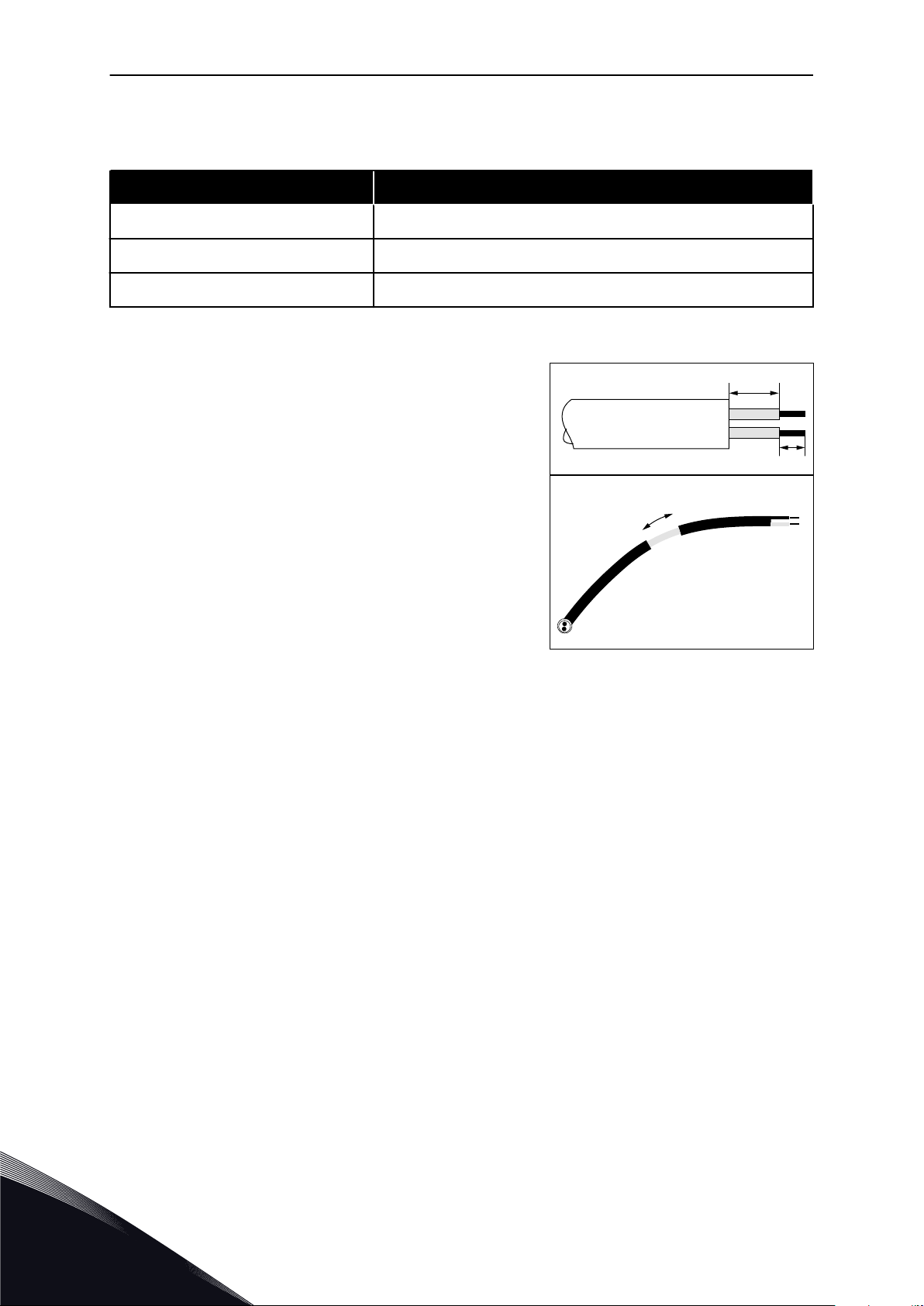

6.3.2 USO DEL FIELDBUS A TRAVÉS DE UN CABLE RS485

Tabla 31: Datos de cable RS485

Elemento Descripción

El tipo de conector 2,5 mm2.

El tipo de cable STP (par trenzado apantallado), Belden 9841 o prácticamente igual.

La longitud del cable Para que concuerde con el fieldbus. Consulte el manual del fieldbus.

CABLEADO RS485

1 Quite aproximadamente 15 mm (0,59 pulgadas) de

la pantalla gris del cable RS485. Haga esto para los
dos cables de fieldbus.

Pele los cables unos 5 mm (0,20 pulgadas)

a)

para ponerlos en los terminales. No deje más
de 10 mm (0,39 pulgadas) de cable fuera de los
terminales.
Pele el cable a una distancia del terminal que

b)

le permita conectarlo al bastidor con la
abrazadera de tierra para cable de control.
Pele el cable con una longitud máxima de 15
mm (0,59 pulgadas). No retire la pantalla de
aluminio del cable.

6

TEL. [phone] · FAX [phone]
