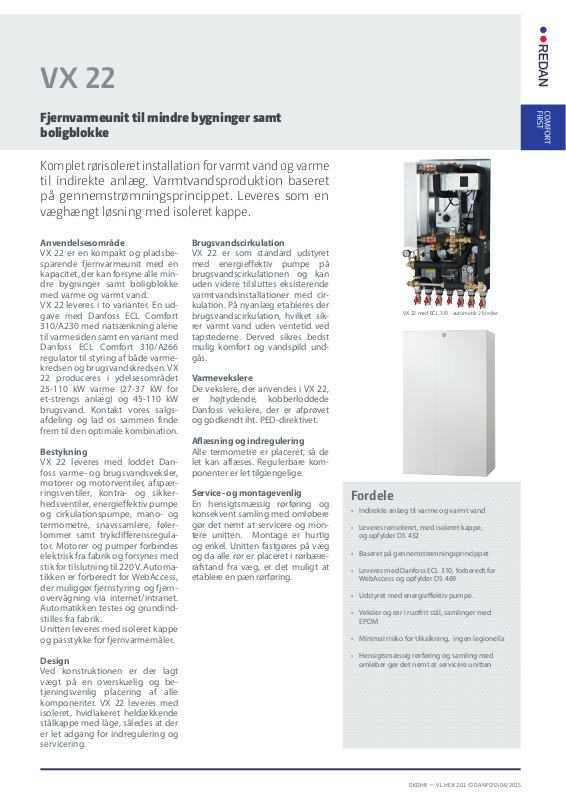

VX 22
Fjernvarmeunit til mindre bygninger samt boligblokke
Komplet rørisoleret installation for varmt vand og varme til indirekte anlæg. Varmtvandsproduktion baseret på gennemstrømningsprincippet. Leveres som en væghængt løsning med isoleret kappe.
Anvendelsesområde
VX 22 er en kompakt og pladsbesparende fjernvarmeunit med en kapacitet, der kan forsyne alle mindre bygninger samt boligblokke med varme og varmt vand.
VX 22 leveres i to varianter. En udgave med Danfoss ECL Comfort 310/A230 med natsænkning alene til varmesiden samt en variant med Danfoss ECL Comfort 310/A266 regulator til styring af både varmekredsen og brugsvandskredsen. VX 22 produceres i ydelsesområdet 25-110 kW varme (27-37 kW for et-strengs anlæg) og 45-110 kW brugsvand. Kontakt vores salgsafdeling og lad os sammen finde frem til den optimale kombination.
Bestykning
VX 22 leveres med loddet Danfoss varmeog brugsvandsveksler, motorer og motorventiler, afspærringsventiler, kontraog sikkerhedsventiler, energieffektiv pumpe og cirkulationspumpe, manoog termometre, snavssamlere, følerlommer samt trykdifferensregulator. Motorer og pumper forbindes elektrisk fra fabrik og forsynes med stik for tilslutning til 220 V. Automatikken er forberedt for WebAccess, der muliggør fjernstyring og fjernovervågning via internet/intranet. Automatikken testes og grundindstilles fra fabrik.
Unitten leveres med isoleret kappe og passtykke for fjernvarmemåler.
Design
Ved konstruktionen er der lagt vægt på en overskuelig og betjeningsvenlig placering af alle komponenter. VX 22 leveres med isoleret, hvidlakeret heldækkende stålkappe med låge, således at der er let adgang for indregulering og servicering.
Brugsvandscirkulation
VX 22 er som standard udstyret med energieffektiv pumpe på brugsvandscirkulationen og kan uden videre tilsluttes eksisterende varmtvandsinstallationer med cirkulation. På nyanlæg etableres der brugsvandscirkulation, hvilket sikrer varmt vand uden ventetid ved tapstederne. Derved sikres bedst mulig komfort og vandspild undgås.
Varmevekslere
De vekslere, der anvendes i VX 22, er højtydende, kobberloddede Danfoss vekslere, der er afprøvet og godkendt iht. PED-direktivet.
Aflæsning og indregulering
Alle termometre er placeret, så de let kan aflæses. Regulerbare komponenter er let tilgængelige.
Serviceog montagevenlig
En hensigtsmæssig rørføring og konsekvent samling med omløbere gør det nemt at servicere og montere unitten. Montage er hurtig og enkel. Unitten fastgøres på væg og da alle rør er placeret i rørbærerafstand fra væg, er det muligt at etablere en pæn rørføring.
VX 22 med ECL 310 - automatik 2 kredse
Fordele
•Indirekte anlæg til varme og varmt vand
•Leveres rørisoleret, med isoleret kappe, og opfylder DS 452
•Baseret på gennemstrømningsprincippet
•Leveres med Danfoss ECL 310, forberedt for WebAccess og opfylder DS 469
•Udstyret med energieffektiv pumpe.
•Veksler og rør i rustfrit stål, samlinger med EPDM
•Minimal risiko for tilkalkning, ingen legionella
•Hensigtsmæssig rørføring og samling med omløber gør det nemt at servicere unitten
DKDHR — VL.HE.K2.01 © DANFOSS 04/2015
VX 22
Diagram - Eksempel - VX 22 med Danfoss ECL Comfort 310, A266
Varmt vand
Koldt vand
Cirk.
Fjv. Frem
Fjv. Retur
1.Pladeveksler varme
2.Pladeveksler varmt vand
4.Trykdifferensregulator
5.Snavssamler
6.Kontraventil
7.Kugleventil
8.Pumpe, varme
9.Cirkulationspumpe, brugsvand
10.Strengregulering, brugsvand
11.Sikkerhedsventil, varme
12.Sikkerhedsventil, brugsvand
Varme |
Frem |
Varme |
Retur |
13.Termometer
14.Manometer m. afspærring
15.Manometer
17.Luftskrue
23.Følerlomme (ekstraudstyr)
24.Passtykke for måler
25.Danfoss ECL 310/A266
26.Føler, ude
27Føler, frem/retur
28Føler, varmt brugsvand
29Ventilmotor 1
30.Ventil 1
31.Ventilmotor 2
32.Ventil 2
P, M og S henviser til Danfoss ECL manual
Konstruktionsdata
Tryktrin (Prim/Sek.): PN 16/varme PN 3-vand PN 10
Max. temperatur: |
110 °C (konstruktionstemp.) |
Min. ΔP: |
0,5 bar |
Max. ΔP: |
Se ydelseseksempler |
Vægt |
Max. 75 kg |
Kappe: |
Hvidlakeret stål RAL 9010 |
Mål (mm) |
|
Uden kappe: |
H 1037 × B 545 × D 370 |
Med kappe: |
H 1037 × B 600 × D 400 |
Eltilslutning |
230 V AC |
Tilslutningsdim. |
|
FJV, KV, VV, Varme: |
1“ RG |
Cirkulation: |
1” eller ¾“RG |
Tilslutninger |
|
1. Fjernvarme frem |
4. Cirkulation |
2. Fjernvarme retur |
5. Varmt vand |
3. Koldt vand |
6. Varme retur |
|
7. Varme frem |
VX 22, ECL på én kreds, type: |
VVS-Nr: |
Kode nr. |
|
(varme/vand) |
|||
|
|
XB37M-1 20 / XB37M-1 30 ECL 310/A230 |
|
374945120 |
|
145G4418 |
||
XB37M-1 20 / XB37M-1 40 ECL 310/A230 |
|
374945220 |
|
145G4420 |
||
XB37M-1 40 |
/ XB37M-1 40 ECL 310/A230 |
|
374945140 |
|
145F4422 |
|
VX 22, ECL på to kredse, type: |
|
VVS-Nr: |
|
Kode nr. |
||
|
|
|||||
(varme/vand) |
|
|
|
|||
|
|
|
|
|
||
XB37M-1 20 |
/ XB37M-1 30 |
ECL 310/A266 |
|
374946120 |
|
145G4419 |
XB37M-1 20 |
/ XB37M-1 50 |
ECL 310/A266 |
|
374946220 |
|
145G4421 |
XB37M-1 40 |
/ XB37M-1 40 |
ECL 310/A266 |
|
374946140 |
|
145F4423 |
Tilbehør: |
VVS-Nr: |
Kode nr. |
|
Kappe, hvid med isolering, m låge |
374919921 |
145H3946 |
|
H 1000 x B 600 x D 400 mm |
|||
|
|
||
Grundfoss UMP3 som erstatning for |
- |
- |
|
Wilo Yonos Para 15/6 |
|||
|
|
||
Grundfos Magna 25-60 som erstatning |
- |
- |
|
forWilo Stratos Para 15/7 |
|||
|
|
Varmt vand: Ydelseseksempler |
|
|
|
Varme: Ydelseseksempler |
|
|
|
Total (vinter) |
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ydelse |
Plade- |
Primær |
Sekundær |
Tappe- |
Flow |
|
Ydelse |
Plade- |
Primær |
Sekundær |
Flow |
|
Max. tryktab |
|
Flow |
frem/retur |
retur/frem |
mængde |
Primær |
|
frem/retur |
retur/frem |
Primær |
|
Primær |
|
Primær |
||||
[kW] |
veksler |
|
[kW] |
veksler |
|
|
|||||||||
[°C] |
[°C] |
[l/min] |
[l/h] |
|
[° C] |
[° C] |
[l/h] |
|
bar |
|
(total1) [l/h] |
||||
65 |
XB37M-1 30 |
60/18,5 |
10/45 |
27 |
1350 |
25 |
XB37M-1 20 |
70/40,0 |
35/61 |
720 |
0,50 |
|
1850 |
||
90 |
XB37M-1 50 |
60/18,5 |
10/45 |
37 |
1870 |
25 |
XB37M-1 20 |
70/40,0 |
35/61 |
720 |
0,50 |
|
2370 |
||
65 |
XB37M-1 40 |
60/18,5 |
10/45 |
27 |
1350 |
44 |
XB37M-1 40 |
70/40,0 |
35/61 |
1260 |
0,50 |
|
2230 |
||
90 |
XB37M-1 40 |
60/18,5 |
10/45 |
37 |
1870 |
60 |
XB37M-1 40 |
70/40,0 |
35/61 |
1720 |
0,754 |
|
3070 |
||
65 |
XB37M-1 30 |
60/18,5 |
10/45 |
27 |
1350 |
37 |
XB37M-1 40 |
70/46,4 |
45/732 |
1350 |
0,754 |
|
2290 |
||
90 |
XB37M-1 40 |
60/18,5 |
10/45 |
37 |
1870 |
15 |
XB37M-1 20 |
70/31,0 |
30/353 |
330 |
0,754 |
|
2100 |
||
1)Samlet max. flow beregnet ud fra 70% af varmeeffekten + 100% brugsvand ved 60/18,5 - 10/45°C
2)Eksempel på unit til 1-strengs anlæg
3)Gulvvarme
4)Bemærk at max. tryktab for disse eksempler er 0,75 bar
