Danfoss SVA-S, SVA-L, SVA-SS, REG-SA, REG-SB Data sheet [de]

...
Industriekälte Edelstahlventile
Absperrventile SVA-S/L SS Handdrosselventile REG-SA/SB SS Absperrrückschlagventile SCA-X SS Rückschlagventile CHV-X SS Filter FIA-SS Überstromventile OFV-SS Nadelventile SNV-SS Magnetventile EVRS/EVRST
Danfoss Industriekälte stellt eine erweiterte Auswahl an Edelstahlventilen für spezielle Anwendungsanforderungen bereit.
Die Ventilreihe umfasst Ventilgrößen von DN 15 mm (½") bis DN 125 mm (5") in Eck- und Durchgangsausführung.
Die Reihe wurde erweitert, um die gesteigerten Anforderungen zu erfüllen. Diese ergeben sich aus:
1. dem Bedarf nach einem höheren Schutz der Außenflächen von Ventilen und Anschlüssen
2. der Erfordernis, mit den Entwicklungen bei der
Anlagenkonstruktion Schritt zu halten.
In bestimmten Anwendungsbereichen, unter anderem in Außenanwendungen und in korro­siven Atmosphären wie Küsteninstallationen, ist ein hoher Oberflächenschutz erforderlich, um korrosionsbedingte Ausfälle zu vermeiden.
Die geltenden Normen für die si cherheit sehen zum Schutz vor einem Bakterien­wachstum
häufig eine tägliche Behandlung mit
Reinigungsmitteln vor. Auch deshalb ist ein hoher
Lebensmittel-
Oberflächenschutz unerlässlich.
Eigenschaften
• Optionales Zubehör:
SVA-S/L SS X X REG-SA/SB SS X SCA-X SS X CHV-X SS FIA-SS OFV-SS X
Belüftete
Schutzkappe
Handrad
• Konstruiert für optimale Durchflusseigenschaften.
• Die interne Rücksitzdichtung ermöglicht den Austausch der Spindelabdichtungseinheit bei aktivem, d. h. bei druckbelastetem, Ventil (SVA­S/L SS, REG-SA/SB SS, SCA-X SS, OFV-SS).
• Das Gehäuse ist aus speziellem kaltzähem Edelstahl, zugelassen für Tieftemperaturbetrieb.
• Für Servicezwecke problemlos demontierbar.
• SVA-S-SS-Absperrventile können in beiden Durchflussrichtungen betrieben werden.
• Kompakte und leichte Ventile für einfache Handhabung und Installation.
• Klassifikation: DNV, CRN, BV, EAC etc. Für eine aktuelle Übersicht der Zulassungen der Produkte wenden Sie sich bitte an den lokalen Danfoss-Vertrieb.
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 1
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)
Inhalt Seite
Absperrventile SVA-S/L SS
Funktionen SVA-S/L SS...........................................................................................3
Druck- und Temperaturbereich ..................................................................................3
Technische Daten ...............................................................................................3
Konstruktion ....................................................................................................4
Anschlüsse .....................................................................................................4
Materialspezifikation ............................................................................................5
Abmessungen und Gewichte ....................................................................................9
Bestellung ....................................................................................................12
Absperrventile REG-SA SS und REG-SB SS
Eigenschaften REG-SA SS und REG-SB SS .......................................................................14
Druck- und Temperaturbereich ................................................................................14
Technische Daten .............................................................................................14
Konstruktion ..................................................................................................15
Anschlüsse ...................................................................................................15
Berechnung und Auswahl .....................................................................................16
Materialspezifikation ..........................................................................................22
Abmessungen und Gewichte ..................................................................................23
Bestellung ....................................................................................................24
Absperrrückschlag- und Rückschlagventile SCA-X SS und CHV-X SS
Eigenschaften SCA-X SS und CHV-X SS .........................................................................26
Druck- und Temperaturbereich ................................................................................26
Technische Daten .............................................................................................26
Konstruktion ..................................................................................................27
Anschlüsse ...................................................................................................27
Materialspezifikation ..........................................................................................28
Abmessungen und Gewichte ..................................................................................29
Bestellung ....................................................................................................30
Filter FIA-SS
Eigenschaften FIA-SS ..........................................................................................31
Druck- und Temperaturbereich ................................................................................31
Technische Daten .............................................................................................31
Konstruktion ..................................................................................................32
Anschlüsse ...................................................................................................32
Auswahl der Filtergröße .......................................................................................33
Materialspezifikation ..........................................................................................34
Abmessungen und Gewichte ..................................................................................35
Bestellung ....................................................................................................36
Überstromventile OFV-SS
Eigenschaften OFV-SS .........................................................................................37
Technische Daten .............................................................................................37
Konstruktion ..................................................................................................38
Anschlüsse ....................................................................................................38
Materialspezifikation ..........................................................................................39
Abmessungen und Gewichte ..................................................................................40
Bestellung ....................................................................................................41
Spindelabsperrventil SNV-SS
Eigenschaften SNV-SS .........................................................................................42
Technische Daten .............................................................................................42
Konstruktion ..................................................................................................42
Anschlüsse ....................................................................................................42
Materialspezifikation ..........................................................................................43
Abmessungen und Gewichte ..................................................................................44
Bestellung ....................................................................................................44
© Danfoss | DCS (ms) | 2020.01
Magnetventile EVRS und EVRST
Eigenschaften EVRS und EVRST ................................................................................ 45
Technische Daten .............................................................................................45
Konstruktion / Funktion .......................................................................................47
Materialspezifikation ..........................................................................................48
Abmessungen und Gewichte ..................................................................................49
Bestellung ....................................................................................................50
AI235186440137de-001101 | 2
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)
Pressure
Temperatur
˚C
˚F
psi
bar

Absperrventile SVA-S/L SS

Funktionen SVA-S/L SS

In bestimmten Anwendungsbereichen, unter anderem in Außenanwendungen und in korrosiven Atmosphären wie Küsteninstallationen, ist ein hoher Oberflächenschutz erforderlich, um korrosionsbedingte Ausfälle zu vermeiden.
Die geltenden Normen für die Lebensmittel sicherheit sehen zum Schutz vor einem Bakterienwachstum häufig eine tägliche Behandlung mit Reinigungsmitteln vor. Auch deshalb ist ein hoher Oberflächenschutz unerlässlich.
SVA-S SS sind Eck- oder Durchgangsabsperrventile aus Edelstahl, und dafür konzipiert, die Anforderungen sämtlicher Industriekälteanwendungen zu erfüllen.
Der Aufbau der Ventile gewährleistet gute Durchflusseigenschaften und erlaubt bei Bedarf die einfache Demontage und Reparatur. Die Konstruktion des Ventilkegels gewährleistet ein vollständiges Schließen des Ventils.
• Anwendbar für HFCKW, HFKW, R717 (Ammoniak), R744 (CO2) und alle brennbaren Kältemitteln.
• Optionales Zubehör:
- Handrad, schwere Ausführung für häufige Betätigung
- Kappe, für seltene Betätigung.
• Erhältlich in Eck- und Durchgangsversionen mit Standartspindel oder mit verlängerten Spindel (DN 15 bis DN 40) für isolierte Systeme.
• Konstruiert für optimale Durchflusseigenschaften.
• Die interne Rücksitzdichtung ermöglicht den Austausch der Spindeldichtung bei aktivem, d. h. bei druckbelastetem, Ventil.
• Das Gehäuse ist aus Edelstahl, zugelassen für Tieftemperaturbetrieb.
• Für Servicezwecke problemlos demontierbar.
• SVA-S/L SS-Absperrve ntile können in beiden Durchflussrichtungen betrieben werden.
• DIN- und ANSI-Anschweißenden.
• Maximal zulässiger Betriebsdruck und Temperaturbereich
DN 15 – 65 DN 80 – 125
52 bar / 754 psi bei -60 – 50 °C / -76 –122 °F 50 bar / 725 psi bei -60 – 50 °C / -76 –122 °F
Für das SVA-S/L SS beachten Sie bitte das Verhältnis zwischen PS und Temperatur in der in der folgenden Kurve.
• Temperaturbereich:
-60 – 150 °C / -76 – 302 °F.
• Kompakte und leichte Ventile für einfache Handhabung und Installation.
• Zertifizierungen: Für eine aktuelle Übersicht der Zulassungen der Produkte wenden Sie sich bitte an den lokalen Danfoss-Vertrieb.

Druck- und Temperaturbereich

Technische Daten

798
55
725
50
653
45
580
40
508
35
435
30
363
25
Druck
290
20
218
15
145
10
73
5
0
0
-70
-50-30 -101030507090 110 130 150
-94-58 -22145086 122 158 194 230 266 302
Kältemittel Anwendbar für HFCKW, HFKW, R717 (Ammoniak), R744 (CO2) und alle brennbaren Kältemitteln.
Druckbereich
SVA-S/L SS DN 15–DN 65 SVA-S SS DN 80–DN 125
Die Ventile sind auf einen max. zul. Betriebsdruck von
52 barg / 754 psig ausgelegt.
Weitere Informationen entnehmen Sie bitte der Installationsanleitung.
Entflammbare Kohlenwasserstoffe sind nicht zulässig. Für weitere Informationen wenden Sie sich bitte an den lokalen Danfoss-Vertrieb.
Temperaturbereich
-60 –150 °C / -76 – 302 °F
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 3
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)

Konstruktion Anschlüsse

Mit folgenden Anschlüssen erhältlich:
• Anschweißenden: DIN (EN 10220) DN 15 – 125 (½ – 5 Zoll)
• Anschweißenden: ANSI (B 36.19M) DN 15 – 100 (½ – 4 Zoll)
Gehäuse
Das Gehäuse besteht aus Edelstahl, zugelassen für Tieftemperaturbetrieb.
Ventilkegel
Der Ventilkegel ist drehbar mit der Spindel verbunden, sodass beim Öffnen und Schließen des Ventils zwischen Kegel und Sitz keine Reibung auftritt. Ein Teflon-Dichtring gewährleistet eine perfekte Dichtheit bei minimalem Schließmoment.
Spindel
Hergestellt aus poliertem Edelstahl, besonders geeignet zur O-Ring-Abdichtung. Außerdem sind bestimmte Spindelbereiche zur Erhöhung der Verschleißfestigkeit/Adhäsion wärmebehandelt.
Stopfbuchse
Die Edelstahlstopfbuchse beinhaltet eine federbelastete Dichtung und gewährleistet eine perfekte Dichtheit im folgenden Einsatzbereich:
-60 –150 °C / -76 – 302 °F.
Die Stopfbuchsen sind mit einem Abstreifring versehen, um das Eindringen von Verunreinigungen und Eis zu verhindern.
Druckgeräterichtlinie (PED)
Die Edelstahlventile sind gemäß htlinie 97/23/EG zugelassen und CE-gekennzeichnet
Druckbehälterric-
Installation
Die Ventile sollten in der auf dem Ventilgehäuse durch einen Pfeil gekennzeichneten Flussrichtung installiert werden. Auch die Installation in entgegen­gesetzter
Richtung ist möglich, jedoch ist dabei der
kv-Wert (Cv-Wert) etwas niedriger. Das Ventil kann einem hohen internen Druck
standhalten. Allerdings muss das Leitungssystem darauf ausgelegt sein, Flüssigkeitsstaus vorzubeugen und das Risiko von hydraulischem Druck durch Wärmeausdehnung zu reduzieren.
Weitere Informationen entnehmen Sie bitte der Installationsanleitung zum SVA S/L SS.
@
6
0
°
C
\
7
6
°
F
1
5
0
°
C
\
3
0
2
°
F
Beispiel für den Kennzeichnungsring
g
i
s
p
5
2
7
/
0
5
S
P
3
/
0
8
N
D
S
S
S
-
A
V
S
E
V
L
A
V
P
O
T
S
.

Anschlüsse

DIN
ANSI
SVA-S/L SS
Nennweite DN ≤ 25 mm (1 Zoll) DN 32–80 mm (1 ¼ – 3 Zoll) DN 100 –125 mm (4 – 5 Zoll) Zugelassen für Fluidgruppe I Kategorie Artikel 3, Abschnitt 3 II III
Größe OD T
Anschweißenden: DIN (EN 10220)
15 mm 21,3 2,3 ½ Zoll 0,839 0,091 20 mm 26,9 2,3 ¾ Zoll 1,059 0,091 25 mm 33,7 2,6 1 Zoll 1,327 0,103 32 mm 42,4 2,6 1 ¼ Zoll 1,669 0,102 40 mm 48,3 2,6 1 ½ Zoll 1,902 0,103 50 mm 60,3 2,9 2 Zoll 2,37 0,11 65 mm 76,1 2,9 2 ½ Zoll 3 0,11 80 mm 88,9 3,2 3 Zoll 3,50 0,13 100 mm 114,3 3,6 4 Zoll 4,50 0,14 125 mm 139,7 4,0 5 Zoll 5,50 0,16
Größe OD T
Anschweißenden: ANSI B 36.19M , SCHEDULE 40
15 mm 21,3 2,8 ½ Zoll 0,839 0,11 20 mm 26,9 2,9 ¾ Zoll 1,06 0,11 25 mm 33,7 3,5 1 Zoll 1,33 0,14 32 mm 42,4 3,6 1 ¼ Zoll 1,67 0,14 40 mm 48,3 3,7 1 ½ Zoll 1,9 0,15
Anschweißenden: ANSI B 36.19M , SCHEDULE 10
50 mm 60,3 2,8 2 Zoll 2,37 0,11 65 mm 73 3,1 2 ½ Zoll 2,87 0,12 80 mm 88,9 3,1 3 Zoll 3,5 0,12 100 mm 114,3 3,1 4 Zoll 4,5 0,12
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 4
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)
Danfoss
M148B0035_1
M148B0038_1
Materialspezifikation
SVA-S SS 15 – 40 (½ –1 ½ Zoll)
Danfoss
Nr. Teil Material EN ISO ASTM
1 Gehäuse Edelstahl GX5CrNi19-10
AISI 304
EN10213-4
2 Ventiloberteil, Flansch Edelstahl X5CrNi18-10
AISI 304
EN10088
3 Ventiloberteil, Einsatz Edelstahl X8CrNiS18-9
AISI 303
DIN 17440
4 Spindel
Edelstahl X8CrNiS18-9
Typ 17, 683/13 AISI 303
DIN 17440
5 Kegel Stahl 8 Stopfbuchse Edelstahl X8CrNiS18-9
10088
Typ 17 683/13
AISI 303
9 Dichtungsscheibe Aluminium 10 O-Ring Chloropren (Neopren) 11 Federbelasteter Teflon-Ring PTFE 12 Bolzen Edelstahl A2-70 A2-70 Typ 308 13 Dichtung Faserstoff, asbestfrei 14 Handrad Stahl 17 Kappe Aluminium 18 Schutzkappendichtung Nylon 20 Kennzeichnungsring Edelstahl 21 Teller feder Stahl
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 5
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)
M148B0040_1
Materialspezifikation
SVA-L SS 15 – 40 (½ – 1 ½ Zoll)
Danfoss
s
Nr. Teil Material EN ISO ASTM
1 Gehäuse Edelstahl GX5CrNi19-10
AISI 304
EN10213-4
2 Ventiloberteil, Flansch Edelstahl X5CrNi18-10
AISI 304
EN10088
3 Ventiloberteil, Einsatz Edelstahl X8CrNiS18-9
AISI 303
DIN 17440
4 Spindel
Edelstahl X8CrNiS18-9
Typ 17, 683/13 AISI 303
DIN 17440
5 Kegel Stahl 8 Stopfbuchse Edelstahl X8CrNiS18-9
10088
Typ 17 683/13
AISI 303
9 Dichtungsscheibe Aluminium 10 O-Ring Chloropren (Neopren) 11 Federbelasteter Teflon-Ring PTFE 12 Bolzen Edelstahl A2-70 A2-70 Typ 308 13 Dichtung Faserstoff, asbestfrei 14 Handrad Stahl 17 Kappe Aluminium 18 Schutzkappendichtung Nylon 20 Kennzeichnungsring Edelstahl 21 Teller feder Stahl
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 6
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)
M148B0039_1
M148B0036_1
Materialspezifikation
SVA-S SS 50 – 65 (2 – 2 ½ Zoll)
Danfoss
Danfoss
Nr. Teil Material EN ISO ASTM
1 Gehäuse Edelstahl GX5CrNi19-10
AISI 304
EN10213-4
3 Ventiloberteil Edelstahl GX5CrNi19-10
AISI 304
EN10213-4
4 Spindel
Edelstahl X8CrNiS18-9
Typ 17, 683/13 AISI 303
DIN 17440
5 Kegel Stahl 8 Stopfbuchse Edelstahl X8CrNiS18-9
10088
Typ 17 683/13
AISI 303
9 Dichtungsscheibe Aluminium 10 O-Ring Chloropren (Neopren) 11 Federbelasteter Teflon-Ring PTFE 12 Bolzen Edelstahl A2-70 A2-70 Typ 308 13 Dichtung Faserstoff, asbestfrei 14 Handrad Stahl 17 Kappe Aluminium 18 Schutzkappendichtung Nylon 19 Abschlussmutter Stahl 20 Kennzeichnungsring Edelstahl 21 Teller feder Stahl
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 7
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)
Danfoss
M148B0096_1
M148B0006_1
Materialspezifikation
SVA-S SS 80 – 125 (3 – 5 Zoll)
Danfoss
Nr. Teil Material EN ISO ASTM
1 Gehäuse Edelstahl GX5CrNi19-10
AISI 304
EN10213-4
3 Ventiloberteil Edelstahl GX5CrNiMo19-11-2
AISI 304
EN10213-4
4 Spindel
Edelstahl X5CrNi18-10
Typ 17, 683/13 AISI 303
DIN 17440
5 Kegel
Kegeldichtung
8 Stopfbuchse Edelstahl X8CrNiS18-9
Stahl Teflon (PTFE)
10088
Typ 17 R 683/13
AISI 303
9 Dichtungsscheibe Aluminium 10 O-Ring Chloropren (Neopren) 11 Federbelasteter Teflon-Ring PTFE 12 Bolzen Edelstahl A2-70 A2-70 Typ 308 13 Dichtung Faserstoff, asbestfrei 14 Handrad Stahl 17 Kappe Aluminium 18 Schutzkappendichtung Nylon (PA 6) 19 Weiche Rücksitzdichtung Teflon (PTFE) 20 Kennzeichnungsring Edelstahl 22 Teller feder Stahl
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 8
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)

Abmessungen und Gewichte

SVA S SS 15 – 40 (½ – 1 ½ Zoll) in Eckausführung mit Schutzkappe / Handrad
SVA-xx x x ANG CAP
Ventilgröße K C
max .1Cmax .2
G ØD1ØD
SVA-S SS
SVA-S SS 15–20 mm 4 178 189 45 60 38 60 1,4 kg SVA-S SS 1/2 –3/4" Zoll 0,16 7,00 7,44 1,77 2,36 1,5 2,36 3,1 lbs SVA-S SS 25–40 mm 12 234 268 55 80 50 70 2,4 kg SVA-S SS 1–11/2" Zoll 0,47 9,21 10,55 2,17 3,15 1,97 2,76 5,3 lbs
Gewichtsangaben sind Richtwerte.
SVA-xx x x ANG H-WHEEL
2
H
Gewicht
SVA-S/L SS 15 – 40 (½ –1 ½ Zoll) in Durchgangsausführung mit Schutzkappe / Handrad
SVA-xx x x STR CAP
Ventilgröße K C
max. 1Cmax. 2Bmax. 1Bmax. 2
SVA-xx x x STR H-WHEEL
E G D1 D
Gewicht
H
2
SVA-S SS
SVA-S SS 15 – 20 mm 4 146 141 160 156 20 120 60 38 60 2,0 kg SVA-S SS (½ – ¾) Zoll 0,16 5,74 5,55 6,30 6,14 0,79 4,72 2,36 1,50 2,36 4,4 lb
SVA-S SS 25 – 40 mm 12 199 208 212 222 26 155 80 50 70 3,0 kg SVA-S SS (1 – 1 ½) Zoll 0,47 7,83 8,19 8,35 8,74 1,02 6,10 3,15 1,97 2,76 6,6 lb
SVA-L SS
SVA-L SS 15 – 20 mm 63 188 184 202 198 20 120 60 38 60 2,0 kg SVA-L SS (½ – ¾) Zoll 2,48 7,40 7,24 7,95 7,80 0,79 4,72 2,36 1,50 2,36 4,4 lb
SVA-L SS 25 – 40 mm 74 243 252 256 265 26 155 80 50 70 3,0 kg SVA-L SS (1 – 1 ½) Zoll 2,91 9,57 9,92 10,08 10,43 1,02 6,10 3,15 1,97 2,76 6,6 lb
Gewichtsangaben sind Richtwerte.
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 9
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)
Abmessungen und Gewichte
SVA-S SS 50 – 65 (2 – 2 ½ Zoll) in Eckausführung mit Schutzkappe / Handrad
SVA-xx x x ANG CAP
Ventilgröße K C
max. 1Cmax. 2
SVA-xx x x ANG H-WHEEL
G D1 D2
H
Gewicht
SVA-S SS
SVA-S SS 50 mm 70 284 315 60 100 50 77 3,2 kg SVA-S SS (2) in. 2,76 11,18 12,40 2,36 3,94 1,97 3,03 7,1 lb
SVA-S SS 65 mm 70 310 335 70 100 50 90 4,8 kg SVA-S SS (2½) in. 2,76 12,20 13,19 2,76 3,94 1,97 3,54 10,6 lb
Gewichtsangaben sind Richtwerte.
SVA-S SS 50 – 65 (2 – 2 ½ Zoll) in Durchgangsausführung mit Schutzkappe / Handrad
SVA-xx x x STR CAP
SVA-xx x x STR H-WHEEL
SVA-S SS
Ventilgröße K B
max. 1Bmax. 2Cmax. 1Cmax. 2
E G D1 D
Gewicht
H
2
SVA-S SS
SVA-S SS 50 mm 70 259 259 257 257 32 148 100 50 77 4,2 kg SVA-S SS (2) in. 2,76 10,20 10,20 10,12 10,12 1,26 5,83 3,94 1,97 3,03 9,3 lb
SVA-S SS 65 mm 70 284 280 284 280 40 176 100 50 90 6,3 kg SVA-S SS (2 ½) in. 2,76 11,18 11,02 11,18 11,02 1,57 6,93 3,94 1,97 3,54 13,9 lb
Gewichtsangaben sind Richtwerte.
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 10
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)
Abmessungen und Gewichte SVA-S SS 80 – 125 (3 – 5 Zoll) in Eckausführung mit Schutzkappe / Handrad
SVA-xx x x ANG CAP
Ventilgröße K C
SVA-S SS
SVA-S SS 80 SVA-S SS (3)mmin.
SVA-S SS 100 SVA-S SS (4)mmin.
SVA-S SS 125 SVA-S SS (5)mmin.
Gewichtsangaben sind Richtwerte.
76
3,00
90
3,54
90
3,54
max. 2
388
15,28
437
17,20
533
20,98
G D2 H Gewicht
90
3,54
106
4,17
128
5,04
200
7,87582,28
250
9,84582,28
315
12,40742,91
129
5,08
156
6,14
193
7,60
9,7 kg 21,4 lb
15,3 kg
33,7 lb
28,1 kg
61,9 lb
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 11
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)

Bestellung

Beachten Sie bitte, dass die Typennummern nur zur Identifizierung der Ventile dienen, von denen u. U. einige nicht zum Standardproduktprogramm zählen. Für weitere Informationen wenden Sie sich bitte an den lokalen Danfoss-Vertrieb.
Typennummern
Ventiltyp SVA-S/L SS Absperrventil Nennweite [mm] Anschlüsse
D A (Ventilgröße anhand des Anschlussdurchmessers ermittelt)
15 DN 15 (½) x x 20 DN 20 (¾) x x 25 DN 25 (1) x x 32 DN 32 (1¼) x x 40 DN 40 (1 ½) x x 50 DN 50 (2) x x 65 DN 65 (2 ½) x x
80 DN 80 (3) x x 100 DN 100 (4) x x 125 DN 125 (5) x
Anschlüsse D
Ventilgehäuse ANG
Sonstige Produkte H-WHEEL
Anschweißende
A
Anschweißende Eckausführung
STR
Durchgangsausführung Handrad
CAP
Kappe
: DIN EN 10220 : ANSI B 36.19M
Wichtiger Hinweis:
Falls Produkte gemäß den Vorschriften bestimmter Zulassungsbehörden zertifiziert werden sollen oder höhere Drücke erforderlich sind, müssen der Bestellung entsprechende Angaben beigefügt werden.
Bestellen von SVA-S/L SS
Beispiel: SVA-S SS 20 DIN Eckausführung mit Handrad = 148B5377
Wichtiger Hinweis:
Falls Produkte gemäß den Vorschriften bestimmter Zulassungsbehörden zertifiziert werden sollen oder höhere Drücke erforderlich sind, müssen der Bestellung entsprechende Angaben beigefügt werden.
ANG = Eckausführung STR = Durchgangsausführung
CAP = Kappe H-WHEEL = Handrad
Größe
mm Zoll bar psi
Typ
MWP
Artikel-
nummer
Anschweißenden: DIN (EN 10220)
15 ½ SVA-S SS 15 D ANG H-WHEEL 52 754 148B5289 15 ½ SVA-S SS 15 D ANG CAP 52 754 148B5290 20 ¾ SVA-S SS 20 D ANG H-WHEEL 52 754 148B5377 20 ¾ SVA-S SS 20 D ANG CAP 52 754 148B5378 25 1 SVA-S SS 25 D ANG H-WHEEL 52 754 148B5486 25 1 SVA-S SS 25 D ANG CAP 52 754 148B5487 32 1 ¼ SVA-S SS 32 D ANG H-WHEEL 52 754 148B5566 32 1 ¼ SVA-S SS 32 D ANG CAP 52 754 148B5567 40 1 ½ SVA-S SS 40 D ANG H-WHEEL 52 754 148B5646 40 1 ½ SVA-S SS 40 D ANG CAP 52 754 148B5647 50 2 SVA-S SS 50 D ANG H-WHEEL 52 754 148B5753 50 2 SVA-S SS 50 D ANG CAP 52 754 148B5754 65 2 ½ SVA-S SS 65 D ANG H-WHEEL 52 754 148B5847 65 2 ½ SVA-S SS 65 D ANG CAP 52 754 148B5848
80 3 SVA-S SS 80 D ANG CAP 50 725 148B5928 100 4 SVA-S SS 100 D ANG CAP 50 725 148B6032 125 5 SVA-S SS 125 D ANG CAP 50 725 148B6126
Größe
mm Zoll bar psi
Typ
MWP
Artikel-
nummer
Anschweißenden: ANSI (B 36.10M SCHEDULE 40)
15 ½ SVA-S SS 15 A40 ANG CAP 52 754 148B5396
20 ¾ SVA-S SS 20 A40 ANG CAP 52 754 148B5395
25 1 SVA-S SS 25 A40 ANG CAP 52 754 148B6477
32 1 ¼ SVA-S SS 32 A40 ANG CAP 52 754 148B5595
40 1 ½ SVA-S SS 40 A40 ANG CAP 52 754 148B5683
Größe
mm Zoll bar psi
Typ
MWP
Artikel-
nummer
Anschweißenden: ANSI (B 36.10M SCHEDULE 10)
50 2 SVA-S SS 50 D/A10 ANG CAP 52 754 148B5754
65 2 ½ SVA-S SS 65 A10 ANG CAP 52 754 148B6448
80 3 SVA-S SS 80 D/A10 ANG CAP 52 754 148B5928 100 4 SVA-S SS 100 A10 ANG CAP 52 754 148B6035
SVA-S SS DurchgangsausführungSVA-S SS Eckausführung
Größe
mm Zoll bar psi
Typ
Anschweißenden: DIN (EN 10220)
15 ½ SVA-S SS 15 D STR H-WHEEL 52 754 148B5291 15 ½ SVA-S SS 15 D STR CAP 52 754 148B5292 20 ¾ SVA-S SS 20 D STR H-WHEEL 52 754 148B5379 20 ¾ SVA-S SS 20 D STR CAP 52 754 148B5380 25 1 SVA-S SS 25 D STR H-WHEEL 52 754 148B5488 25 1 SVA-S SS 25 D STR CAP 52 754 148B5489 32 1 ¼ SVA-S SS 32 D STR H-WHEEL 52 754 148B5568 32 1 ¼ SVA-S SS 32 D STR CAP 52 754 148B5569 40 1 ½ SVA-S SS 40 D STR H-WHEEL 52 754 148B5648 40 1 ½ SVA-S SS 40 D STR CAP 52 754 148B5649 50 2 SVA-S SS 50 D STR H-WHEEL 52 754 148B5755 50 2 SVA-S SS 50 D STR CAP 52 754 148B5756 65 2 ½ SVA-S SS 65 D STR H-WHEEL 52 754 148B5849 65 2 ½ SVA-S SS 65 D STR CAP 52 754 148B5850
Größe
mm Zoll bar psi
Typ
Anschweißenden: ANSI (B 36.10M SCHEDULE 40)
15 ½ SVA-S SS 15 A40 STR CAP 52 754 148B5397 20 ¾ SVA-S SS 20 A40 STR CAP 52 754 148B5398 25 1 SVA-S SS 25 A40 STR CAP 52 754 148B5399 32 1¼ SVA-S SS 32 A40 STR CAP 52 754 148B5596 40 1½ SVA-S SS 40 A40 STR CAP 52 754 148B5684
Größe
mm Zoll bar psi
Typ
Anschweißenden: ANSI (B 36.10M SCHEDULE 10)
50 2 SVA-S SS 50 D/A10 STR CAP 52 754 148B5756 65 2 ½ SVA-S SS 65 A10 STR CAP 52 754 148B6449
MWP
MWP
MWP
Artikel-
nummer
Artikel-
nummer
Artikel-
nummer
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 12
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)
Bestellung
ANG = Eckausführung STR = Durchgangsausführung
CAP = Kappe H-WHEEL = Handrad
Größe
mm Zoll bar psi
Typ
MWP
Artikel-
nummer
Anschweißenden: DIN (EN 10220)
15 ½ SVA-L SS 15 D ANG H-WHEEL 52 754 148B6546
15 ½ SVA-L SS 15 D ANG CAP 52 754 148B6547
20 ¾ SVA-L SS 20 D ANG H-WHEEL 52 754 148B6550
20 ¾ SVA-L SS 20 D ANG CAP 52 754 148B6551
25 1 SVA-L SS 25 D ANG H-WHEEL 52 754 148B6554
25 1 SVA-L SS 25 D ANG CAP 52 754 148B6555
32 1 ¼ SVA-L SS 32 D ANG H-WHEEL 52 754 148B6558
32 1¼ SVA-L SS 32 D ANG CAP 52 754 148B6559
40 1 ½ SVA-L SS 40 D ANG H-WHEEL 52 754 148B6562
40 1 ½ SVA-L SS 40 D ANG CAP 52 754 148B6563
SVA-L SS DurchgangsausführungSVA-L SS Eckausführung
Größe
mm Zoll bar psi
Typ
Anschweißenden: DIN (EN 10220)
15 ½ SVA-L SS 15 D STR H-WHEEL 52 754 148B6548 15 ½ SVA-L SS 15 D STR CAP 52 754 148B6549 20 ¾ SVA-L SS 20 D STR H-WHEEL 52 754 148B6552 20 ¾ SVA-L SS 20 D STR CAP 52 754 148B6553 25 1 SVA-L SS 25 D STR H-WHEEL 52 754 148B6556 25 1 SVA-L SS 25 D STR CAP 52 754 148B6557 32 1 ¼ SVA-L SS 32 D STR H-WHEEL 52 754 148B6560 32 1 ¼ SVA-L SS 32 D STR CAP 52 754 148B6561 40 1 ½ SVA-L SS 40 D STR H-WHEEL 52 754 148B6564 40 1 ½ SVA-L SS 40 D STR CAP 52 754 148B6565
MWP
Artikel-
nummer
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 13
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)
Pressure
Temperature
˚C
psi
bar

Absperrventile REG-SA SS und REG-SB SS

Eigenschaften REG-SA SS und REG-SB SS

In bestimmten Anwendungsbereichen, unter anderem
in Außenanwendungen und in korrosiven Atmosphären wie Küsteninstallationen, ist ein hoher Oberflächenschutz erforderlich, um korrosionsbedingte Ausfälle zu vermeiden.
Die geltenden Normen für die Lebensmittelsicherheit sehen zum Schutz vor einem Bakterienwachstum häufig eine tägliche Behandlung mit Reinigungsmitteln vor. Auch deshalb ist ein hoher Oberflächenschutz unerlässlich.
REG-SA SS und REG-SB SS sind Eck- und Durchgang­shanddrosselventile, die in geschlossener Stellung als normale Absperrventile dienen.
Die Konstruktion der Ventile entspricht den strengen Qualitätsanforderungen der internationalen Zulas­sungsinstitute an Kälteanlagen und bietet günstige Durchflussbedingungen und genaue lineare Eigenschaften.
Die Ventile sind mit einer belüfteten Schutzkappe ausgestattet und haben eine interne Rücksitzdichtung so dass die Spindeldichtung auch bei druckbelastetem Ventil ersetzt werden kann.
• Anwendbar für HFCKW, HFKW, R717
(Ammoniak), R744 (CO2), Propan, Butan, Iso-Butan und Ethan. Wärmepumpe R717 und Propen-Anwendungen mit ausgetauschtem O-Ring.
• Konstruiert für optimale Durchflusseigen-
schaften.
• Die interne Rücksitzdichtung ermöglicht den
Austausch der Spindeldichtung bei aktivem, d. h. bei druckbelastetem, Ventil.
• Das Gehäuse ist aus speziellem kaltzähem Edelstahl
zugelassen für Tieftemperaturbetrieb.
,

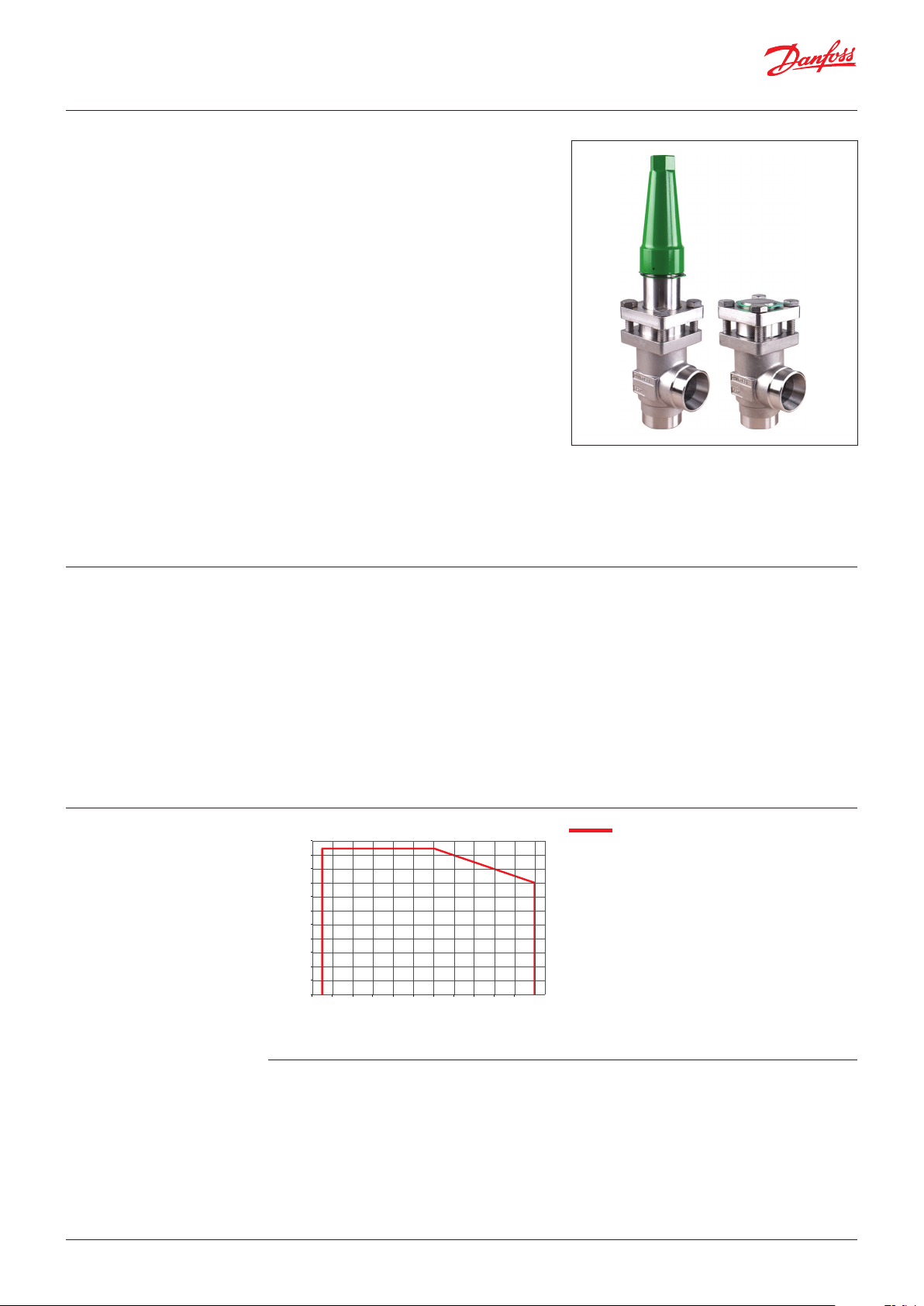

• Für Servicezwecke problemlos demontierbar.
• DIN- und ANSI-Anschweißenden.
• Max. zul. Betriebsdruck: 52 barg / 754 psig
• Temperaturbereich:
-60 – 150 °C / -76 – 302 °F.
• Kompakte und leichte Ventile für einfache Handhabung und Installation.
• Klassifikation: DNV, CRN, BV, EAC etc. Für eine aktuelle Übersicht der Zulassungen der
,
Produkte wenden Sie sich bitte an den lokalen Danfoss-Vertrieb.

Druck- und Temperaturbereich

Technische Daten

798
55
725
50
653
45
580
40
508
35
435
30
363
25
Druck
290
20
218
15
145
10
73
5
0
0
-70
-50-30 -101030507090 110 130 150
-94-58 -22145086 122 158 194 230 266 302
Temperatur
Kältemittel
˚F
Durchflusskoeffizienten
Anwendbar für HFCKW, HFKW, R717 (Ammoniak), R744 (CO2), Propan, Butan, Iso-Butan und Ethan. Wärmepumpe R717 und Propen-Anwendungen
REG-SA SS/REG-SB SS DN 15–DN 40
Durchflusskoeffizienten für vollständig geöffnete Ventile: kv = 0,15 bis 80 m3/h (Cv = 0,17 bis 92,5 USgal/min).
mit ausgetauschtem O-Ring.
Temperaturbereich
-60 – 150 °C / -76 – 302 °F
Max. zul. Betriebsdruck 52 barg / 754 psig
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 14
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)
R
E
G
U
L
A
T
I
N
G
V
A
L
V
E
R
E
G
-
S
A
S
S

Konstruktion

Gehäuse
Das Gehäuse besteht aus Edelstahl, zugelassen für Tieftemperaturbetrieb.

Anschlüsse

Mit folgenden Anschlüssen erhältlich:
• Anschweißenden: DIN (EN 10220) DN 15 – 40 (½ – 1 ½ Zoll)
• Anschweißenden: ANSI (B 36.10M) DN 15 – 40 (½ – 1 ½ Zoll)
Kegel
Die Ventile sind in zwei Ausführungen erhältlich: REG-SA SS mit Kegeltyp A und REG-SB SS mit Kegeltyp B. Der A-Kegel ist auf Expansionsleitungen ausgelegt, wohingegen der B-Kegel Regelzwecken dient – z. B. in Flüssigkeitsleitungen.
Der Ventilkegel stellt eine perfekte Regelung sicher und bietet einen breiten Regelbereich. Unabhängig vom verwendeten Kältemittel kann auf einfache Weise die korrekte Leistung erreicht werden. Ein Kegeldichtring gewährleistet eine perfekte Dichtheit bei minimalem Schließmoment.
Der Ventilkegel ist drehbar mit der Spindel verbunden, sodass beim Öffnen und Schließen des Ventils zwischen Kegel und Sitz keine Reibung auftritt.
Spindel
Hergestellt aus poliertem Edelstahl, besonders geeignet zur O-Ring-Abdichtung. Außerdem sind bestimmte Spindelbereiche zur Erhöhung der Verschleißfestigkeit/Adhäsion wärmebehandelt.
Stopfbuchse – REG-SA SS und REG-SB SS
Die Edelstahlstopfbuchse beinhaltet eine federbelastete Dichtung und gewährleistet
eine perfekte Dichtheit im Einsatzbereich:
-60 –150 °C / -76 – 302 °F.
Die Stopfbuchsen sind mit einem Abstreifring versehen, um das Eindringen von Verunreinigungen und Eis zu verhindern.
Installation
Das Ventil mit der Spindel nach oben oder in horizontaler Position installieren. Der Durchfluss muss in Kegelrichtung erfolgen.
Das Ventil kann einem hohen internen Druck standhalten. Allerdings muss das Leitungssystem darauf ausgelegt sein, Flüssigkeitsstaus vorzubeugen und das Risiko von hydraulischem Druck durch Wärmeausdehnung zu reduzieren.
Weitere Informationen entnehmen Sie bitte der Produktanleitung für REG-SA SS und REG-SB SS.
Beispiel für den Kennzeichnungsring, REG-SA SS
Anschlüsse
DIN
ANSI
Druckgeräterichtlinie (PED)
Die Ventile REG-SA/SB SS sind gemäß der in der Druckgeräterichtlinie dargelegten EU-Norm zugelassen und CE-gekennzeichnet.
Ventile REG-SA SS und REG-SB SS
Nennweite
Zugelassen für Fluidgruppe I
Kategorie Artikel 3, Abschnitt 3 II
Größe OD T
Anschweißenden: DIN (EN 10220)
15 mm 21,3 2,3 ½ Zoll 0,839 0,091 20 mm 26,9 2,3 ¾ Zoll 1,059 0,091 25 mm 33,7 2,6 1 Zoll 1,327 0,103 32 mm 42,4 2,6 1 ¼ Zoll 1,669 0,102 40 mm 48,3 2,6 1 ½ Zoll 1,902 0,103
DN = 25 mm (1 Zoll) DN 32–40 mm (1 ¼ – 1 ½ Zoll)
Größe OD T
Anschweißenden: ANSI B 36.19M , SCHEDULE 40
15 mm 21,3 2,8 ½ Zoll 0,839 0,11 20 mm 26,9 2,9 ¾ Zoll 1,06 0,11 25 mm 33,7 3,5 1 Zoll 1,33 0,14 32 mm 42,4 3,6 1 ¼ Zoll 1,67 0,14 40 mm 48,3 3,7 1 ½ Zoll 1,9 0,15
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 15
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)

Berechnung und Auswahl

Einführung
In Kälteanlagen dienen Handdrosselventile hauptsächlich zur Regelung des Kältemittelflusses in Flüssigkeitsleitungen. Sie können jedoch auch als Expansionsventile eingesetzt werden. Was die Berechnung anbelangt, unterscheiden sich die beiden Anwendungsfelder stark voneinander.
Von einem normalen Durchfluss wird generell ausgegangen, wenn der Ventildurchfluss proportional zur Quadratwurzel des auftretenden Druckabfalls und umgekehrt proportional zur Dichte des Kältemittels ist (Bernoulli-Gleichung).
Position des Ventils im System (grau gekennzeichnet)
Heißgasbypass- und Abtauleitung
Saugleitung, trocken
Saugleitung, nass
REG-SA/SB SS
Diese Beziehung zwischen Massenstrom, Druckabfall und Dichte kann für die meisten Ventilanwendungen mit Kältemitteln und Solen herangezogen werden.
Der normale Durchfluss ist durch einen turbulenten Durchfluss durch das Ventil ohne Phasenänderung gekennzeichnet. Die folgenden Leistungskurven basieren auf der weiter oben erwähnten Annahme
Wenn die Handdrosselventile außerhalb des normalen Durchflussbereichs eingesetzt werden, wird ihre Leistung erheblich reduziert. In diesen Fällen sollte DIRcalc™ (Berechnungsprogramm von Danfoss Industriekälte ) verwendet werden.
Druckleitung
.
Flüssigkeitsleitung ohne Phasenwechsel Flüssigkeitsleitung mit oder ohne Phasenwechsel
Größe des Handdrosselventils für Flüssigkeitsdurchfluss
Flüssige Kältemittel: Flüssigkeitstabellen in Abb. 6 bis 10 verwenden. Informationen zu anderen Kältemitteln und Solen und zu „normalem Durchfluss“ (turbulentem Durchfluss) siehe weiter unten. Tabellen zu den Durchflusskoeffizienten in Abb. 1 bis 2 verwenden.
SI-Einheiten
Massenstrom:
Volumenstrom:
Imperiale Einheiten
Massenstrom:
,
Volumenstrom:
,
,
kv- [m3/h] Wassermenge [m3/h], die mit
einem Druckverlust von 1 bar durch ein Ventil fließt (gemäß VDE/VDI-Norm 2173).
P1 [bar] Druck vor dem Ventil
(vorgelagert).
P2 [bar] Druck nach dem Ventil
(nachgelagert).
p [bar] Tatsächlicher Druckverlust am
Ventil (P1–P2). G [kg/h] Massenstrom durch das Ventil. [m3/h] Volumenstrom durch das Ventil. ρ [kg/m3] Dichte des Kältemittels vor
dem Ventil. CA Berechnungsfaktor (Abb. 5).
Cv [US gal/min] Wassermenge [US gal/min],
die mit einem Druckverlust von 1 psi durch ein Ventil fließt.
P1 [psi] Druck vor dem Ventil
(vorgelagert).
P2 [psi] Druck nach dem Ventil
(nachgelagert).
p [psi] Tatsächlicher Druckverlust am
Ventil (P1–P2). G [lb/min] Massenstrom durch das Ventil. [US gal/min] Volumenstrom durch das Ventil. ρ [lb/ft3] Dichte des Kältemittels vor
dem Ventil. CA Berechnungsfaktor (Abb. 5).
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 16
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)
B
A
0% 25% 50% 75% 100%
Spindelumdrehung
Önung
K
v
(Cv)
0
2
4
6
8
10
12
14
16
18
20
012345678910 11 12
(23,20)
(20,88)
(18,56)
(16,24)
(13,92)
(11,60)
(9,28)
(6,96)
(4,64)
(2,32)
B
A
0
0
0% 25% 50%75% 100%
Spindelumdrehung
Önung
K
v
(Cv)
0,5
1
1,5
2
2,5
3
3,5
4
4,5
5
123456789
(5,80)
(5,22)
(4,64)
(4,06)
(3,48)
(2,90)
(2,32)
(1,74)
(1,16)
(0,58)
Berechnung und Auswahl
Durchflusskoeffizient
REG-SA SS 15 – 20 und REG-SB SS 15 – 20
Abb. 1
Durchflusskoeffizient
REG-SA SS 25 – 40 und REG-SB SS 25 – 40
Abb. 2
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 17
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)
kg/h
kg/h
Berechnung und Auswahl
(Fortsetzung)
Flüssigkeit R 717, Dichte: 670 kg/m3 [42 lb/ft3]
(lb/min)
REG-SA SS 15 – 20 und REG-SB SS 15 – 20
8000
(294)
4000
(147)
0
1
2
3
4
5
6
7
P = 2 bar (29 psi)P = 1,5 bar (22 psi)
P = 1 bar (14 psi)
P = 0,5 bar (7 psi)
0%
25%
50%
75%
Zur Auswahl der Ventilgröße und des Anschlusses siehe „Anschlüsse“.
8
9
Spindelumdrehung
(lb/min)
30000 (1103)
20000
(735)
10000
(368)
0
1
2
3
4
5
6
7
8
9
10
11
12
Spindelumdrehung
Turn of spindle
A
B
REG-SA SS 25 – 40 und REG-SB SS 25 – 40
A
100%
Önung
Abb. 3
P = 2 bar (29 psi)P = 15,bar (22 psi)P = 1 bar (14 psi)
P = 0,5 bar (7 psi)
0%
25%
50%
75%
100%
B
Önung
Abb. 4
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 18
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)
Berechnung und Auswahl
(Fortsetzung)
Zur Auswahl der Ventilgröße und des Anschlusses siehe „Anschlüsse“.
Berechnungsfaktor CA
,
,
,
,
,
,
,
,
,
,
Abb. 5
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 19
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)
kg/h
Berechnung und Auswahl
Beispiel 1:
Kältemittel: R 717 Kältemittelfluss: 2200 kg/h Druckabfall: bei p = 0,5 bar
Das oben erwähnte Beispiel wird im nachfolgenden Diagramm zur Durchflussrate veranschaulicht. Daraus geht hervor, dass REG-SB SS 15 und 20 mit Kegeltyp B verwendet werden können. Als Hauptregel sollte der Nennregelbereich einen Öffnungsgrad von unter 85 % haben. Wenn die Pfeillinie 2 Kegelkurven kreuzt, sollte bei einem Öffnungsgrad < 85 % der kleinere Kegel ausgewählt werden.
Diagramm zur Durchflussrate
(lb/min)
REG-SA SS 15 – 20 und REG-SB SS 15 – 20
8000 (294)
4000 (147)
2200
(81)
0
Das Beispiel ist nur richtig, wenn die Dichte des Kältemittels etwa 670 (kg/m3) beträgt, wobei sich im Ventil kein Flash-Gas ansammeln darf.
P = 2 bar (29 psi)
P = 1,5 bar (22 psi)
P = 1 bar (14 psi)
P = 0,5 bar (7 psi)
1
2
3
4
5
6
7
8
9
Spindelumdrehung
0%
25%
50%
75%
Turn of spindle
A
B
100%
Önung
Abb. 6
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 20
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)
Spindelumdrehung
Kv (Cv)
Berechnung und Auswahl
Beispiel 2:
Sole, Dichte ρ: 1150 [kg/m3] Solendurchfluss G: 2.700 [kg/h] Druckabfall p: 0,5 [bar]
Bei diesem Beispiel können die Auswahldiagramme (Abb. 3 und 4) nicht verwendet werden, weil das entsprechende Kältemittel nicht enthalten ist.
Berechnungsbeispiel:
Erforderlicher kv-Wert CA = 0,00132 (s Abb. 18) kv- = CA × G kv- = 0.00132 × 2.700 [kg/h] = 3,56 [m3/h]
Berechnungsfaktor C
,
,
,
,
,
,
,
,
,
Stattdessen die Kurven der kv-Werte (Abb. 1 bis 2) verwenden und den erforderlichen kv-Wert mithilfe der Formeln berechnen, die am Anfang dieses Kapitels im Abschnitt „Einführung“ angegeben sind Zur Berechnung der kv-Werte können auch der Berechnungsfaktor CA (Abb. 7) und das Diagramm zur Durchflussrate (in diesem Beispiel: Abb. 8) herangezogen werden. Siehe dazu das folgende Berechnungsbeispiel.
A
,
,
.
REG-SB SS 15 und REG-SB SS 20 mit Kegeltyp B können verwendet werden.
Diagramm zur Durchflussrate
5
(5,80)
4,5
(5,22)
4
3,56 m3/h (aus der obigen Berechnung)
(4,64)
3,5
(4,06)
(3,48)
2,5
(2,90)
(2,32)
1,5
(1,74)
(1,16)
0,5
(0,58)
3
2
1
0
0
Dichte kg/m3 [lb/ft]
123456789
0% 25% 50% 75% 100%
Abb. 7
B
A
Önung
Abb. 8
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 21
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)
Danfoss
M148B0010_1
17
11
18
8
10
9
7
12
2
13
3A
4
1
21
5
Materialspezifikation
REG-SA SS und REG-SB SS 15 – 40
Nr. Teil Material EN ISO ASTM
1 Gehäuse
2
Ventiloberteil, Flansch Edelstahl X5CrNi18-10
3A
Ventiloberteil, Einsatz Edelstahl
4 Spindel Edelstahl X8CrNiS 18-9, DIN 17440 Typ 17, 683/13 AISI 303 5 Kegel Stahl 7 Dichtungsscheibe Aluminium 8 Stopfbuchse Edelstahl X8CrNiS 18-9, 10088 Typ 17, 683/13 AISI 303
9 O-Ring Chloropren (Neopren) 10 Federbelasteter Teflon-Ring PTFE 11 O-Ring Chloropren (Neopren) 12 Bolzen Edelstahl A2-70 A2-70 Typ 308 13 Dichtung Faserstoff, asbestfrei 14 Unterer Einsatz Stahl 17 Schutzkappe Aluminium 18 Schutzkappendichtung Nylon 19 Abschlussmutter Stahl 20 Schraubenverdichter Stahl 21 Tellerfeder Stahl
Edelstahl GX5CrNi19-10
EN10213-4
EN10088
X8CrNiS18-9 DIN 17440
AISI 304
AISI 304
AISI 303
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 22
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)

Abmessungen und Gewichte REG-SA SS und REG-SB SS 15 – 40 in Eckausführung

REG-SA SS und REG-SB SS 15 – 40
Ventilgröße C G D
Mittleres Ventilgehäuse
Großes Ventilgehäuse
Gewichtsangaben sind Richtwerte.
mm Zoll
mm Zoll
182
7,17
237
9,33
45
1,77
55
2,17
REG-SA SS und REG-SB SS 10 – 65 in Durchgangsausführung
REG-SA SS und REG-SB SS 15–40
38
1,50
50
1,97
H
60
2,36
70
2,76
Gewicht
1,4 kg
3,1 lb
2,4 kg
5,3 lb
© Danfoss | DCS (ms) | 2020.01
Ventilgröße C B E G D
Mittleres Ventilgehäuse
Großes Ventilgehäuse
Gewichtsangaben sind Richtwerte.
mm
Zoll
mm
Zoll
145
5,71
200
7,87
155
6,10200,79
215
8,46261,02
120 4,72
155 6,10
H
38
1,50
50
1,97
60
2,36
70
2,76
AI235186440137de-001101 | 23
Gewicht
2,0 kg
4,4 lb
3,0 kg
6,6 lb
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)

Bestellung So bestellen Sie:

Das jeweils benötigte Ventil kann der nachstehenden Tabelle entnommen werden.
Beachten Sie bitte, dass die Typennummern nur zur Identifizierung der Ventile dienen, von denen u. U. einige nicht zum Standardproduktprogramm zählen. Für weitere Informationen wenden Sie sich bitte an den lokalen Danfoss-Vertrieb.
Typennummern
Ventiltyp REG SA SS
Nennweite [mm]
(Ventilgröße anhand des Anschlussdurchmessers ermittelt)
Anschlüsse DASchweißanschlüsse: DIN EN 10220
Ventilgehäuse ANG Eckausführung
Kegeltyp A Size:
Kegeltyp B Size:
REG-SB SS
DN 15 DN 20 DN 25 DN 32 DN 40
DN 15 DN 20 DN 25 DN 32 DN 40
Handdrosselventile
Verfügbare Anschlusstypen
D A
15 DN 15 x x 20 DN 20 x x 25 DN 25 x x 32 DN 32 x x 40 DN 40 x x
Schweißanschlüsse: ANSI B 36.19M
STR Durchgangsausführung
Durchflussbereich [mm2] 36,5 36,5 178 178 178
Durchflussbereich [mm2] 115 115 531 531 531
Beispiel:
REG-SA SS (Kegel B) 15 DIN Eckausführung = 148B5227
Wichtiger Hinweis:
Falls Produkte gemäß den Vorschriften bestimmter Zulassungsbehörden zertifiziert werden sollen oder höhere Drücke erforderlich sind, müssen der Bestellung entsprechende Angaben beigefügt werden.
D = Anschweißenden: DIN A = Anschweißenden: ANSI ANG = Eckausführung STR = Durchgangsausführung
REG-SA SS, komplett (Kegeltyp A)
Anschweißenden: DIN (EN 10220)
Größe Typ Art.Nr.
mm Zoll
Eckausführung - REG-SA SS mit Kegeltyp A
15 ½ REG-SA SS 15 D ANG 148B5297 20 ¾ REG-SA SS 20 D ANG 148B5385 25 1 REG-SA SS 25 D ANG 148B5494 32 1 ¼ REG-SA SS 32 D ANG 148B5589 40 1 ½ REG-SA SS 40 D ANG 148B5674
Anschweißenden: ANSI (B 36.10M SCHEDULE 40)
Größe Typ Art.Nr.
mm Zoll
Eckausführung - REG-SA SS mit Kegeltyp A
15 ½ REG-SA SS 15 A40 ANG 148B6482 25 1 REG-SA SS 25 A40 ANG 148B6483 32 1 ¼ REG-SA SS 32 A40 ANG 148B6484
Anschweißenden: DIN (EN 10220)
Größe Typ Art.Nr.
mm Zoll
Durchgangsausführung - REG-SA SS mit Kegeltyp A
15 ½ REG-SA SS 15 D STR 148B5298 20 ¾ REG-SA SS 20 D STR 148B5386 25 1 REG-SA SS 25 D STR 148B5495 32 1 ¼ REG-SA SS 32 D STR 148B5590 40 1 ½ REG-SA SS 40 D STR 148B5675
Anschweißenden: ANSI (B 36.10M SCHEDULE 40)
Größe Typ Art.Nr.
mm Zoll
Durchgangsausführung - REG-SA SS mit Kegeltyp A
15 ½ REG-SA SS 15 A40 STR 148B5299 25 1 REG-SA SS 25 A40 STR 148B6485 32 1 ¼ REG-SA SS 32 A40 STR 148B6486
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 24
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)
Bestellung
D = Anschweißenden: DIN A = Anschweißenden: ANSI ANG = Eckausführung STR = Durchgangsausführung
Austauschsatz (O-Ring-Austausch) für Ammoniak­Wärmepumpe R717* und Propen-Anwendungen (inkl. ID-Tag)
REG-SB SS, komplett (Kegeltyp B)
Anschweißenden: DIN (EN 10220)
Größe Typ Art.Nr.
mm Zoll
Eckausführung - REG-SB SS mit Kegeltyp B
15 ½ REG-SB SS 15 D ANG 148B5387 20 ¾ REG-SB SS 20 D ANG 148B5389 25 1 REG-SB SS 25 D ANG 148B5496 32 1 ¼ REG-SB SS 32 D ANG 148B5591 40 1 ½ REG-SB SS 40 D ANG 148B5676
Anschweißenden: ANSI (B 36.10M SCHEDULE 40)
Größe Typ Art.Nr.
mm Zoll
Eckausführung - REG-SB SS mit Kegeltyp B
20 ¾ REG-SB SS 20 A40 ANG 148B6487 40 1 ½ REG-SB SS 40 A40 ANG 148B5686
Größe
mm Zoll
10 /₈ 148B6084 148B6085 15 ½ 20 ¾ 25 1
40
* Der Austauschsatz für die Ammoniak-Wärmepumpe R717 eignet sich für einen durchgängigen Arbeitstemperaturbereich zwischen +100 °C und 150 °C (212 °F bis 302 °F)
Wärmepumpe
O-Ring-Kit für
R717
148B6070 148B6077
148B6071 148B607832
R1270
Propen
Anschweißenden: DIN (EN 10220)
Größe Typ Art.Nr.
mm Zoll
Durchgangsausführung - REG-SB SS mit Kegeltyp B
15 ½ REG-SB SS 15 D STR 148B5388 20 ¾ REG-SB SS 20 D STR 148B5390 25 1 REG-SB SS 25 D STR 148B5497 32 1 ¼ REG-SB SS 32 D STR 148B5592 40 1 ½ REG-SB SS 40 D STR 148B5677
Anschweißenden: ANSI (B 36.10M SCHEDULE 40)
Größe Typ Art.Nr.
mm Zoll
Durchgangsausführung - REG-SB SS mit Kegeltyp B
20 ¾ REG-SB SS 20 A40 STR 148B6488 25 1 REG-SB SS 25 A40 STR 148B6479 40 1 ½ REG-SB SS 40 A40 STR 148B5685
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 25
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)
Pressure
Temperature
˚C
psi
bar

Absperrrückschlag- und Rückschlagventile SCA-X SS und CHV-X SS

Eigenschaften SCA-X SS und CHV-X SS

In bestimmten Anwendungsbereichen, unter anderem in Außenanwendungen und in korrosiven Atmosphären wie Küsteninstallationen, ist ein hoher
Oberflächenschutz erforderlich, um
korrosionsbedingte Ausfälle zu vermeiden.
Die geltenden Normen für die Lebensmitt­elsicherheit sehen zum Schutz vor einem Bakterienwachstum häufig eine tägliche Behandlung mit Reinigungsmitteln vor. Auch deshalb ist ein hoher Oberflächenschutz unerlässlich.
Die Ventile vom Typ SCA-X SS sind Rückschlagventile mit eingebauter Absperrfunktion. Die Ventile vom Typ CHV-X SS sind reine Rückschlagventile.
Die Ventile öffnen bei sehr geringen Differenzdrücken, sorgen für einen optimalen Durchfluss und lassen sich zu Inspektions- und Servicezwecken leicht zerlegen.
Der Ventilkegel gewährleistet durch integrierte Flexibilität ein genaues und dichtes Schließen am Ventilsitz.
Ein gut ausgewogener Dämpfeffekt zwischen Kolben und Zylinder sorgt für optimalen Schutz bei Teillast und vor Pulsationen.
• Anwendbar für HFCKW, HFKW, R717 (Ammoniak), R744 (CO2), Propan, Butan, Iso­Butan und Ethan. Wärmepumpe R717 und Propen­Anwendungen mit ausgetauschtem O-Ring.
• Konstruiert für optimale Durchflusseigenschaften.
• Das interne Rücksitzventil ermöglicht den Austausch der Spindelabdichtungseinheit bei aktivem, d. h. bei druckbelastetem, Ventil (SCA-SS).
• Das Gehäuse ist aus speziellem kaltzähem Edelstahl, zugelassen für Tieftemperaturbetrieb.
• Für Servicezwecke problemlos demontierbar.
• DIN- und ANSI-Anschweißenden.
• Max. zul. Betriebsdruck: 52 barg / 754 psig
• Temperaturbereich:
-60 – 150 °C / -76 – 302 °F.
• Kompakte und leichte Ventile für einfache Handhabung und Installation.
• Klassifikation: DNV, CRN, BV, EAC etc. Für eine aktuelle Übersicht der Zulassungen der Produkte wenden Sie sich bitte an den lokalen Danfoss-Vertrieb.

Druck- und Temperaturbereich

Technische Daten Kältemittel

798
55
725
50
653
45
580
40
508
35
435
30
363
25
Druck
290
20
218
15
145
10
73
5
0
0
-70
-50-30 -101030507090 110 130 150
-94-58 -22145086 122 158 194 230 266 302
Temperatur
Anwendbar für HFCKW, HFKW, R717 (Ammoniak), R744 (CO2), Propan, Butan, Iso-Butan und Ethan.
˚F
Temperaturbereich
Max. Betriebsdruck
Wärmepumpe R717 und Propen-Anwendungen
SCA-X SS/CHV-X SS DN 15–DN 40
-60 – 150 °C / -76 – 302 °F
52 barg / 754 psig.
mit ausgetauschtem O-Ring.
Weitere Informationen entnehmen Sie bitte
© Danfoss | DCS (ms) | 2020.01
der Produktanleitung für SCA-X SS/CHV-X SS.
AI235186440137de-001101 | 26
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)
S
S

Konstruktion Anschlüsse

Mit folgenden Anschlüssen erhältlich:
• Anschweißenden: DIN (EN 10220) DN 15 – 40 (½ – 1 ½ Zoll)
• Anschweißenden: ANSI (B 36.10M) DN 20 – 40 (¾ – 1 ½ Zoll)
Gehäuse
Das Gehäuse besteht aus Edelstahl, zugelassen für Tieftemperaturbetrieb.
Ventilkegel
Ventilkegel mit integriertem Metallanschlag – verhindert eine Beschädigung des Teflon-Rings bei zu starkem Festziehen.
Dämpfungskammer
Die Kammer ist mit Kältemittel (Gas oder Flüssigkeit) gefüllt, das beim Öffnen und Schließen des Ventils dämpfend wirkt.
Spindel (SCA-X SS)
Hergestellt aus poliertem Edelstahl, besonders geeignet zur O-Ring-Abdichtung.
Stopfbuchse (SCA-X SS)
Die Stopfbuchse für den gesamten Temperaturbereich ist in der SVL­Plattform standardmäßig enthalten. Dies gewährleistet eine perfekte Dichtheit im gesamten Temperaturbereich von:
-60 – 150 °C / -76 – 302 °F.
Druckgeräterichtlinie (PED)
Die Ventile SCA-X SS/CHV-X SS sind gemäß der in der Druckgeräterichtlinie dargelegten EU-Norm zugelassen und CE-gekennzeichnet.
Weitere Einzelheiten/Informationen zu Einschrä-
nkungen finden Sie in der Produktanleitung.
Installation
Das Ventil muss vertikal mit dem Kegel nach unten gerichtet montiert werden.
Das Ventil kann einem sehr hohen internen Druck standhalten. Allerdings muss das Leitungssystem darauf ausgelegt sein, Flüssigkeitsstaus vorzubeugen und das Risiko von hydraulischem Druck durch Wärmeausdehnung zu reduzieren.
Weitere Informationen entnehmen Sie bitte der Installationsanleitung für SCA-X SS/CHV-X SS.
Wenn kaltes Kältemaschinenöl mit geringer Viskosität in die Dämpfungskammer eintritt und sich dort ablagert, können Probleme mit dem Rückschlagventil auftreten. Für Flüssigkeiten mit
höherer Viskosität kann es deshalb erforderlich
sein
, die Ventilöffnung zur Dämpfungskammer zu
vergrößern.
½
/
5
1
N
D
X
-
V
H
C
E
V
L
A
V
K
C
E
H
C
Beispiel für den Kennzeichnungsring, CHV-X SS

Anschlüsse

DIN
ANSI
Ventile SCA-X SS/CHV-X SS
Nennweite
Zugelassen für Fluidgruppe I
Kategorie Artikel 3, Abschnitt 3 II
Größe OD T
Anschweißenden: DIN (EN 10220)
15 mm 21.3 2.3 ½ Zoll 0.839 0.091 20 mm 26.9 2.3 ¾ Zoll 1.059 0.091 25 mm 33.7 2.6 1 Zoll 1.327 0.103 32 mm 42.4 2.6 1 ¼ Zoll 1.669 0.102 40 mm 48.3 2.6 1 ½ Zoll 1.902 0.103
DN ≤ 25 mm (1 Zoll) DN 32 – 40 mm (1 ¼ – 1 ½ Zoll)
Größe OD T
Anschweißenden: ANSI B 36.19M , SCHEDULE 40
20 mm 26,9 2,9 ¾ Zoll 1,06 0,11 25 mm 33,7 3,5 1 Zoll 1,33 0,14 32 mm 42,4 3,6 1 ¼ Zoll 1,67 0,14 40 mm 48,3 3,7 1 ½ Zoll 1,9 0,15
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 27
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)
Danfoss
M148G0009_1
1
2
3
5
14
13
12
6
15
17
8
9
4 3
12
13
7
14
5
1
16
15
2
6
11
10
Danfoss
M148G0008_1
Materialspezifikation
12
2
3
13
14
5
6
1
SCA-X SS 15 - 40
Nr. Teil Material DIN/EN ISO ASTM
1 Gehäuse
2 Ventiloberteil, Flansch
3 Ventiloberteil, Einsatz Edelstahl
4 Spindel
Edelstahl GX5CrNi19-10
Edelstahl X5CrNi18-10
Edelstahl X8CrNiS18-9
5 Kegel Stahl
6
O-Ring Chloropren (Neopren) 7 Spindelverlängerung Stahl 8 Stopfbuchse
O-Ringe 9 Dichtungsscheibe Aluminium
10 Federbelastete Dichtung Teflon (PTFE) 11 O-Ring Chloropren (Neopren) 12 Bolzen Edelstahl A2-70 A2-70 Typ 308 13 Dichtung Faserstoff, asbestfrei 14 Feder Stahl 15 Kennzeichnungsring Edelstahl 16 Schutzkappendichtung Nylon 17 Spindelschutzkappe Aluminium
Teflon (PTFE)
Edelstahl Chloropren (Neopren)
CHV-X SS 15 - 40
CHV-X SS 15 - 40
AISI 304
EN10213-4
AISI 304
EN10088
X8CrNiS18-9 DIN 17440
Typ 17, 17440 AISI 303
DIN 17440
15
Danfoss
148G237_02-2017
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 28
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)
DA
148G238_02-2017

Abmessungen und Gewichte

SCA-X SS/CHV-X SS 15 – 40 (½ – 1 ½ Zoll)
G B
C
E
H
NFOSS
Gewichtsangaben sind Richtwerte.
SCA-X SS 15 - 40
Ventilgröße C G D F
CHV-X SS 15 - 40
SCA-X SS 15 - 40
SCA-X SS 15 (½ Zoll)
SCA-X SS 20 (¾ Zoll)
SCA-X SS 25 (1 Zoll)
SCA-X SS 32 (1 ¼ Zoll)
SCA-X SS 40 (1 ½ Zoll)
mm 212 45 38 60 60 Zoll 8,35 1,77 1,50 2,36 2,36
mm 212 45 38 60 60 Zoll 8,35 1,77 1,50 2,36 2,36 mm 295 55 50 85 70 Zoll 11,61 2,17 1,97 3,35 2,76 mm 295 55 50 85 70 Zoll 11,61 2,17 1,97 3,35 2,76 mm 295 55 50 85 70 Zoll 11,61 2,17 1,97 3,35 2,76
CHV-X SS 15 - 40 Eckausführung
CHV-X SS 15 (½ Zoll)
CHV-X SS 20 (¾ Zoll)
CHV-X SS 25 (1 Zoll)
CHV-X SS 32 (1 ¼ Zoll)
CHV-X SS 40 (1 ½ Zoll)
Ventilgröße C B E G F
mm 103 Zoll
mm 103 45 60 60 Zoll 4,06 1,77 2,36 2,36
mm 143 55 85 70 Zoll 5,63 2,17 3,35 2,76 mm 143 55 85 70 Zoll 5,63 2,17 3,35 2,76 mm 143 55 85 70 Zoll 5,63 2,17 3,35 2,76
4,06
45
1,77
CHV-X SS 15 - 40 Durchgangsausführung
CHV-X SS 15 (½ Zoll)
CHV-X SS 20 (¾ Zoll)
CHV-X SS 25 (1 Zoll)
CHV-X SS 32 (1 ¼ Zoll)
CHV-X SS 40 (1 ½ Zoll)
mm 99 114 19 120 60 60 1,3kg Zoll 3,90 4,49 0,75 4,72 2,36 2,36 2,87lb
mm 99 114 19 120 60 60 1,3kg Zoll 3,90 4,49 0,75 4,72 2,36 2,36 2,87lb mm 141 157 26 155 85 70 2,6kg Zoll 5,55 6,18 1,02 6,10 3,35 2,76 5,73lb mm 141 157 26 155 85 70 2,6kg Zoll 5,55 6,18 1,02 6,10 3,35 2,76 5,73lb mm 141 157 26 155 85 70 2,6kg Zoll 5,55 6,18 1,02 6,10 3,35 2,76 5,73lb
min.
60
2,36
Gewicht
H
1,6 kg 3,53 lb
1,6 kg 3,53 lb 3,2 kg 7,05 lb 3,2 kg 7,05 lb 3,2 kg 7,05 lb
60
1,2 kg
2,36
2,65 lb
1,2 kg
2,65 lb
2,3 kg
5,07 lb
2,3 kg
5,07 lb
2,3 kg
5,07 lb
min
H
Gewicht
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 29
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)

Bestellen von Komplettventilen

So bestellen Sie:
Das jeweils benötigte Ventil kann der
Für weitere Informationen wenden Sie sich bitte an den lokalen Danfoss-Vertrieb.
nachstehenden Tabelle entnommen werden. Beachten Sie bitte, dass die Typennummern
nur zur Identifizierung der Ventile dienen, von denen einige u. U. nicht zum Standard­produktprogramm zählen.
Ventiltyp SCA-X SS
CHV-X SS
(Ventilgröße anhand des Anschlussdurchmessers ermittelt)
Anschlüsse D
Ventilgehäuse ANG Eckausführung
STR Durchgangsausführung
Absperrrückschlagventil Rückschlagventil
D A 15 DN 15 x 20 DN 20 x x 25 DN 25 x x 32 DN 32 x x 40 DN 40 x x
Schweißanschlüsse: DIN EN 10220
A
Schweißanschlüsse: ANSI B 36.19M
Wichtiger Hinweis:
Wenn Produkte nach spezifischen Zertifizierungsgesellschaften zertifiziert werden müssen, müssen die relevanten Informationen zum Zeitpunkt der Bestellung angegeben werden.
SCA-X SS Eckausführung
Anschweißenden: DIN (EN 10220)
Größe
mm Zoll
15 ½ SCA-X SS 15 D ANG 148B5293 20 ¾ SCA-X SS 20 D ANG 148B5381 25 1 SCA-X SS 25 D ANG 148B5490 32 1 ¼ SC A-X SS 32 D ANG 148B5585 40 1 ½ SC A-X SS 40 D ANG 148B5664
Typ Art.Nr.
ANG = Eckausführung STR = Durchgangsausführung
Austauschsatz (O-Ring-Austausch) für Ammoniak­Wärmepumpe R717* und Propen-Anwendungen (inkl. ID-Tag)
Anschweißenden: ANSI (B 36.10M SCHEDULE 40)
Größe
mm Zoll
20 ¾ SCA-X SS 20 A40 ANG 148B6489 25 1 SCA-X SS 25 A40 ANG 148B6480 32 1 ¼ SC A-X SS 32 A40 ANG 148B6490 40 1 ½ SC A-X SS 40 A40 ANG 148B5687
Typ Art.Nr.
CHV-X SS Eckausführung
Anschweißenden: DIN (EN 10220)
Größe
mm Zoll
15 ½ CHV-X SS 15 D ANG 148B5294 20 ¾ CHV-X SS 20 D ANG 148B5382 25 1 CHV-X SS 25 D ANG 148B5491 32 1 ¼ CHV-X SS 32 D ANG 148B5586 40 1 ½ CHV-X SS 40 D ANG 148B5665
Anschweißenden: ANSI (B 36.10M SCHEDULE 40)
Größe
mm Zoll
20 ¾ CHV-X SS 20 A40 ANG 148B6491 25 1 CHV-X SS 25 A40 ANG 148B6481 32 1 ¼ CHV-X SS 32 A40 ANG 148B6492 40 1 ½ CHV-X SS 40 A40 ANG 148B5688
Größe O-Ring-Kit für
mm Zoll
15 ½ 20 ¾ 25 1
40
Typ Art.Nr.
Typ Art.Nr.
R717
Wärmepumpe
148B6070 148B6077
148B6071 148B607832
R1270
Propen
CHV-X SS Durchgangsausführung
Anschweißenden: DIN (EN 10220)
Größe
mm Zoll
15 ½ CHV-X SS 15 D STR 148B5678 20 ¾ CHV-X SS 20 D STR 148B5679 25 1 CHV-X SS 25 D STR 148B5680 32 1 ¼ CHV-X SS 32 D STR 148B6544 40 1 ½ CHV-X SS 40 D STR 148B6566
Anschweißenden: ANSI (B 36.10M SCHEDULE 40)
Größe
mm Zoll
20 ¾ CHV-X SS 20 A40 STR 148B6608 25 1 CHV-X SS 25 A40 STR 148B6609 32 1 ¼ CHV-X SS 32 A40 STR 148B6610 40 1 ½ CHV-X SS 40 A40 STR 148B6611
* Der Austauschsatz für die Ammoniak-Wärmepumpe R717 eignet sich für einen durchgängigen Arbeitstemperaturbereich zwischen +100 °C und 150 °C (212 °F bis 302 °F)
Typ Art.Nr.
Typ Art.Nr.
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 30
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)
Pressure
Temperatur
˚C
˚F
psi
bar

Filter FIA-SS

In bestimmten Anwendungsbereichen, unter anderem in Außenanwendungen und in korrosiven Atmosphären wie Küsteninstallationen, ist ein hoher Oberflächenschutz erforderlich, um korrosionsbedingte Ausfälle zu vermeiden.
Die geltenden Normen für die Lebensmitt­elsicherheit sehen zum Schutz vor einem Bakterienwachstum häufig eine tägliche Behandlung mit Reinigungsmitteln vor. Auch deshalb ist ein hoher Oberflächenschutz unerlässlich.
FIA-SS ist eine Baureihe von Filtern in Eck- und Durchgangsausführung mit optimierten Durchflusseigenschaften.
Die Konstruktion ermöglicht außerdem eine einfache Installation und gewährleistet eine schnelle Inspektion und Reinigung des Filters.
Eingesetzt werden FIA-SS-Filter vor automatischen Steuerungen, Pumpen, Verdichtern usw., beim erstmaligen Anfahren einer Anlage und überall dort, wo eine kontinuierliche Filtrierung des Kältemittels erforderlich ist. Der Filter verringert die Gefahr unerwünschter Systemausfälle und den Verschleiß von Anlagenkomponenten.

Eigenschaften FIA-SS

Druck- und Temperaturbereich

• Anwendbar für HFCKW, HFKW, R717 (Ammoniak), R744 (CO2) und alle brennbaren Kältemitteln.
• Konstruiert für optimale Durchflusseigenschaften.
• Das Gehäuse ist aus speziellem kaltzähem Edelstahl, zugelassen für Tieftemperaturbetrieb.
• Für Servicezwecke problemlos demontierbar.
• DIN- und ANSI-Anschweißenden.
• Max. zul. Betriebsdruck: 52 barg / 754 psig
798
55
725
50
653
45
580
40
508
35
435
30
363
25
Druck
290
20
218
15
145
10
73
5
0
0
-70
-50-30 -101030507090 110 130 150
-94-58 -22145086 122 158 194 230 266 302
• Temperaturbereich:
-60 – 150 °C / -76 – 302 °F.
• Kompakte und leichte Ventile für einfache Handhabung und Installation.
• Klassifikation: DNV, CRN, BV, EAC etc. Für eine aktuelle Übersicht der Zulassungen der Produkte wenden Sie sich bitte an den lokalen Danfoss-Vertrieb.
FIA SS DN 15–DN 65

Technische Daten Kältemittel

Anwendbar für HFCKW, HFKW, R717 (Ammoniak), R744 (CO2) und alle brennbaren Kältemitteln. Weitere Informationen finden Sie in der Installationsanleitung zum FIA-SS.
Temperaturbereich
-60 –150 °C / -76 – 302 °F
Max. Betriebsüberdruck: 52 barg / 754 psig.
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 31
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)
S
S
D

Konstruktion

Anschlüsse Mit folgenden Anschlüssen erhältlich:
• Anschweißenden: DIN (EN 10220) DN 15 – 65 (½ – 2 ½ Zoll)
• Anschweißenden: ANSI (B 36.10M) DN 15 – 65 (½ – 2 ½ Zoll)
Filtereinsatz
Ein Filtergitter und ein Filternetz aus Edelstahl gewährleisten eine lange Lebensdauer des Elements Das Filternetz ist äußerst gut zu reinigen.
Gehäuse
Das Gehäuse besteht aus Edelstahl, zugelassen für Tieftemperaturbetrieb.
Druckgeräterichtlinie (PED)
Die Filter FIA-SS sind gemäß der in der Druckger­äterichtlinie dargelegten EU-Norm zugelassen und CE-gekennzeichnet. Weitere Einzelheiten/Informationen zu Einschrän­kungen finden Sie in der Installationsanleitung.
Installation/Wartung
Der Filter kann hohen internen Drücken standhalten Allerdings muss das Leitungssystem darauf ausgelegt sein, Flüssigkeitsstaus vorzubeugen und das Risiko von hydraulischem Druck durch Wärmeausdehnung zu reduzieren.
Danfoss empfiehlt den Austausch/die Reinigung des Filters ab einem Differenzdruckverlust > 0,5 bar / 7,3 psi in der Flüssigkeitsleitung und > 0,05 bar / 0,7 psi in der Saugleitung. Der max. zulässige Differenzdruck beträgt 1 bar / 15 psi.
Weitere Informationen entnehmen Sie bitte der Installationsanleitung zum FIA-SS.
Kennzeichnung:
.
R
E
T
L
I
F
.
Beispiel für den Kennzeichnungsring, FIA-SS
½
/
5
1
N
A
I
F

Anschlüsse

DIN
ANSI
Den Filter mit der Abdeckung in nach unten gerichteter Position installieren.
FIA-SS Nennweite DN ≤25 (1 Zoll) DN 32–65 mm (1 1/4 – 2 ½ Zoll) Zugelassen für Fluidgruppe I Kategorie Artikel 3, Abschnitt 3 II
Größe OD T
Anschweißenden: DIN (EN 10220)
15 mm 21,3 2,3 ½ Zoll 0,839 0,091 20 mm 26,9 2,3 ¾ Zoll 1,059 0,091 25 mm 33,7 2,6 1 Zoll 1,327 0,103 32 mm 42,4 2,6 1 ¼ Zoll 1,669 0,102 40 mm 48,3 2,6 1 ½ Zoll 1,902 0,103 50 mm 60,3 2,9 2 Zoll 2,37 0,11 65 mm 76,1 2,9 2 ½ Zoll 3 0,11
Größe OD T
Anschweißenden: ANSI (B 36.19M)
15 mm 21,3 2,8 ½ Zoll 0,839 0,11 20 mm 26,9 2,9 ¾ Zoll 1,06 0,11 25 mm 33,7 3,5 1 Zoll 1,33 0,14 32 mm 42,4 3,6 1 ¼ Zoll 1,67 0,14 40 mm 48,3 3,7 1 ½ Zoll 1,9 0,15 50 mm 60,3 2,8 2 Zoll 2,37 0,11 65 mm 73 3,1 2 ½ Zoll 2,87 0,12
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 32
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)

Auswahl der Filtergröße

Definition
Mesh gibt die Anzahl der Maschen pro Zoll an. µm (Mikrometer) gibt den Abstand zwischen zwei Maschen an (1 µµ = 1/1000 mm).
Die Maschenweite des Filters muss die von den Zulieferern des zu schützenden Geräts angegebenen
Die folgenden Empfehlungen zur Maschenweite gelten generell für Kühlanlagen:
Anforderungen erfüllen.
Alle Leitungen
Erstes Anfahren: ....................................................................................................... 50µµ
(Filterelement mit austauschbarem Einsatz für FIA-SS DN 15–40 oder separatem Filtersack für FIA-SS DN 50–65 verwenden. Der 50-µm-Einsatz
sollte normalerweise nach den ersten 24 Betriebsstunden entfernt werden.)
Flüssigkeitsleitungen
Vor Pumpen: .............................................................................................................. 500µµ [38 mesh]
Nach Pumpen: .......................................................................................................... 150µµ [100 mesh]/250 µµ [72 mesh]
Vor AKVA-Ventilen ................................................................................................... 100µµ [150 mesh]
Schutz automatischer Regelgeräte
Allgemein .................................................................................................................. 150µµ [100 mesh]/250 µµ [72 mesh]
Empfindliche Geräte wie
Saugregler für Tieftemperaturbetrieb ............................................................ 250µµ [72 mesh]
Saugleitungen
Vor Schraubenverdichtern .................................................................................. 250µµ [72 mesh]
Vor Hubkolbenverdichtern ................................................................................. 150µµ [100 mesh]
Durchflusskoeffizient (DIN/ANSI)
Anschlussgröße (DN)
FIA-SS
15 bis 20 (1/2” – 3/4”)
25 bis 40 (1” – 1 1/2”)
50 (2”)
65 (2 1/2”)
µµ
mesh DrahtmmDraht
Zoll
100 0,068 0,003 35 25 3,9 45 7,0 150 100 0,10 0,004 36 25 3,9 45 7,0 250 72 0,10 0,004 51 25 3,9 45 7,0 500 38 0,16 0,006 57,6 25 3,9 45 7,0 100 0,068 0,003 35 71 11 160 25,0 150 100 0,10 0,004 36 71 11 160 25,0 250 72 0,10 0,004 51 71 11 160 25,0 500 38 0,16 0,006 57,6 71 11 160 25,0 100 0,068 0,003 35 71 11 200 31,2 150 100 0,10 0,004 36 87 13,5 200 31,2 250 72 0,10 0,004 51 87 13,5 200 31,2 500 38 0,16 0,006 57,6 87 13,5 200 31,2 150 100 0,10 0,004 36 127 19,7 305 47,6 250 72 0,10 0,004 51 127 19,7 305 47,6 500 38 0,16 0,006 57,6 127 19,7 305 47,6
offene
Stellen
%
Glatte Elemente Gefaltete Elemente
2
cm
Siebfläche
2
Zoll
cm
2
Zoll
2
kv-Werte
DN FIA-SS Eckausführung – glattes Filternetz FIA-SS Eckausführung – gefaltetes
100µµ 150µµ 250µµ 500µµ 150µµ 250µµ 500µµ 15 3,3 3,4 3,5 3,7 4,2 20 6,9 7,1 7,3 7,7 8,8 25 13,8 14,0 14,5 15,2 17,2 17,9 32 23,0 23,8 24,7 25,5 29,2 30,5 40 25,1 25,5 26,4 28,1 31,4 32,6 50 45,1 45,9 47,6 50,2 56,7 58,8 62,0 65 56,1 57,8 60,4 69,3 71,4 74,6
DN FIA-SS Durchgangsausführung – glattes Filternetz FIA-SS Durchgangsausführung –
100µµ 150µµ 250µµ 500µµ 150µµ 250µµ 500µµ 15 2,5 2,6 2,7 2,8 3,3 20 5,3 5,4 5,6 5,9 6,9 25 10,5 10,7 11,1 11,6 13,8 14,5 32 17,6 18,2 18,9 19,5 23,9 24,7 40 19,2 19,5 20,2 21,5 25,5 26,4 50 34,5 35,1 36,4 38,4 45,9 47,6 50,2 65 42,9 44,2 46,2 56,1 57,8 60,4
Filternetz
gefaltetes Filternetz
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 33
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)
Materialspezifikation
FIA SS 15 - 40 (½ in. - 1½ in.)
1
1 2
6
2 3
4
FIA SS 15 - 40 (½ in. - 1½ in.)
No. Teil Material DIN ISO ASTM
1 Gehäuse Edelstahl (nur FIA-SS) GX5CrNi19-10
2 Dichtung Faserstoff, asbestfrei 3 Deckel Edelstahl (nur FIA-SS) GX5CrNi19-10
4 Bolzen Edelstahl A2-70 A2-70 Typ 308 5 Kennzeichnungsschild Aluminium 6 Filterelement Edelstahl 7 Druckentlastung (Schraube) NPT ¼” Edelstahl
FIA SS 50 - 65 (2 in. - 2½ in.)
5
7
EN10213-4
EN10213-4
3 5
7
4 6
AISI 304
AISI 304
1 2 3
1
2 3 4
6
8 5
7
4 7
8 5
FIA SS 50 - 65 (2 in. - 2½ in.)
No. Part Material DIN ISO ASTM
1 Gehäuse Edelstahl (nur FIA-SS) GX5CrNi19-10
2 Dichtung Faserstoff, asbestfrei 3 Deckel Edelstahl (nur FIA-SS) GX5CrNi19-10
4 Bolzen Edelstahl A2-70 A2-70 Typ 308 5 Kennzeichnungsschild Aluminium 6 Filterelement Edelstahl 7 Druckentlastung (Schraube) G ½” Edelstahl 8 Dichtlippe Aluminium
© Danfoss | DCS (ms) | 2020.01
EN10213-4
EN10213-4
6
AISI 304
AISI 304
AI235186440137de-001101 | 34
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)

Abmessungen und Gewichte

FIA-SS 15 – 65
DurchgangsausführungEckausführung
Eckausführung
Filtergröße A C H F FIA-SS 15 – 20 mm 45 105 60 68 1,1 kg (1/2" – 3/4") Zoll 1,77 4,13 2,36 2,68 2,4 lbs FIA-SS 25–40 mm 55 132 70 95 1,7 kg (1" – 1 1/2") Zoll 2,17 5,20 2,76 3,74 3,7 lbs FIA-SS 50 mm 60 132 77 92 2,8 kg (2") Zoll 2,36 5,20 3,03 3,62 6,2 lbs FIA-SS 65 mm 70 152 90 107 3,8 kg (2 1/2") Zoll 2,76 5,98 3,54 4,21 8,4 lbs
min.
Gewicht
Durchgangsausführung
Ventilgröße A C C FIA-SS 15 – 20 mm 120 99 133 60 20 68 1,4 kg (1/2" – 3/4") Zoll 4,72 3,90 5,24 2,36 0,79 2,68 3,1 lbs FIA-SS 25 – 40 mm 155 129 177 70 26 95 2,4 kg (1" – 1 1/2") Zoll 6,10 5,08 6,97 2,76 1,02 3,74 5,3 lbs FIA-SS 50 mm 148 138 184 77 32 92 3,5 kg (2") Zoll 5,83 5,43 7,24 3,03 1,26 3,62 7,7 lbs FIA-SS 65 mm 176 165 219 90 40 107 5,3 kg (2 1/2") Zoll 6,93 6,50 8,62 3,54 1,57 4,21 11,7 lbs
min.
H E F
min.
Gewicht
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 35
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)

Bestellung

Das jeweils benötigte Ventil kann der nachstehenden Tabelle entnommen werden. Folgendes muss bestellt werden:
Beispiel:
FIA-SS 50 D ANG + FIA-X 50 150µµFilterelement + Filtersack = 148H5757 + 148H3130 + 148H3150
Filter FIA-SS ohne Element, ein Filterelement und Zubehör.
Größe Typ FIA-SS
Filterelement
mm Zoll
ohne
Filterelement
100 µµ
150 mesh
Filterelement
150 µµ
100 mesh
Filterelement
250 µµ
72 mesh
Filterelement
500 µµ
38 mesh
Gefaltetes
Filterelement
150 µµ
100 mesh
Gefaltetes
Filterelement
250 µµ
72 mesh
Gefaltetes
Filterelement
500 µµ
38 mesh
Anschweißende: DIN (EN 10220) – Eckausführung
15 ½ FIA SS 15 D ANG 148B5295 20 ¾ FIA SS 20 D ANG 148B5383 25 1 FIA SS 25 D ANG 148B5492
40 1 ½ FIA SS 40 D ANG 148B5666 50 2 FIA SS 50 D ANG 148B5757 148H3157 148H3130 148H3138 148H3144 148H3179 148H3184 148H3189 65 2 ½ FIA SS 65 D ANG 148B5851 148H3131 148H3139 148H3145 148H3180 148H3185 148H3190
148H3122 148H3124 148H3126 148H3128 148H3303 148H3363
148H3123 148H3125 148H3127 148H3129 148H3304 148H3269 32 1 ¼ FIA SS 32 D ANG 148B5587
Anschweißende: ANSI (B 36.10M SCHEDULE 10) - Eckausführung
65 2½ FIA SS 65 A10 ANG 148B6498 148H3131 148H3139 148H3145 148H3180 148H3185 148H3190
Anschweißende: DIN (EN 10220) – Durchgangsausführung
15 ½ FIA SS 15 D STR 148B5296 20 ¾ FIA SS 20 D STR 148B5384 25 1 FIA SS 25 D STR 148B5493
40 1 ½ FIA SS 40 D STR 148B5667 50 2 FIA SS 50 D STR 148B5758 148H3157 148H3130 148H3138 148H3144 148H3179 148H3184 148H3189 65 2 ½ FIA SS 65 D STR 148B5852 148H3131 148H3139 148H3145 148H3180 148H3185 148H3190
148H3122 148H3124 148H3126 148H3128 148H3303 148H3363
148H3123 148H3125 148H3127 148H3129 148H3304 148H3269 32 1 ¼ FIA SS 32 D STR 148B5588
Anschweißende: ANSI (B 36.10M SCHEDULE 40) - Durchgangsausführung
15 ½ FIA SS 15 A40 STR 148B6493 20 ¾ FIA SS 20 A40 STR 148B6494 25 1 FIA SS 25 A40 STR 148B6495
40 1 ½ FIA SS 40 A40 STR 148B6497
148H3122 148H3124 148H3126 148H3128 148H3303 148H3363
148H3123 148H3125 148H3127 148H3129 148H3304 148H3269 32 1 ¼ FIA SS 32 A40 STR 148B6496
Anschweißende: ANSI (B 36.10M SCHEDULE 10) - Durchgangsausführung
50 2 FIA SS 50 A10 STR 148B5758 148H3157 148H3130 148H3138 148H3144 148H3179 148H3184 148H3189 65 2 ½ FIA SS 65 A10 STR 148B6499 148H3131 148H3139 148H3145 148H3180 148H3185 148H3190
D = Anschweißenden: DIN A = Anschweißenden: ANSI
ANG = Eckausführung STR = Durchgangsausführung
Zubehör
Teil Zubehör für Artikelnummer Filterelement (150 µm) mit
austauschbarem Element (50 µm) für das erste Anfahren
Teil Zubehör für Artikelnummer
Filtersack
Teil Zubehör für Artikelnummer Blindstopfen mit Dichtung FIA-SS 50 – 65 148H3450
FIA-SS 15 – 20 148H3301 FIA-SS 25 – 40 148H3302
FIA-SS 50 148H3150 FIA-SS 65 148H3151
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 36
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)

Überstromventile OFV-SS

Eigenschaften OFV-SS

Die Überstromventile in Eckausführung OFV-SS bieten einen einstellbaren Öffnungsdruck und decken den folgenden Differenzdruckbereich (P) ab: 2 – 8 bar / 29 – 116 psi. Die Ventile können geschlossen Rücksitzdichtung ausgestattet, sodass die Spindeldichtung auch bei druckbelastetem Ventil ausgetauscht werden kann.
Die Ventile sind speziell dafür ausgelegt, Flattern aufgrund geringer Geschwindigkeit und/oder niedriger Dichte zu verhindern. Dies ermöglicht den Einsatz der Ventile bei unterschiedlichsten Leistungsanforderungen, von Maximalleistung bis Teillast. Ein flexibler O-Ring sorgt für eine perfekte Abdichtung am Ventilsitz.
• Anwendbar für HFCKW, HFKW, R717 (Ammoniak)
• Stopfbuchse für den gesamten
• Max. zul. Betriebsdruck von 52 bar / 754 psig
• Drei Funktionen in einem Ventil: Das OFV-Ventil
z. B. bei einer Anlagenwartung manuell
werden und sind mit einer
und R744 (CO2).
Temperaturbereich
-50 – 150 °C / -58 – 302 °F
kombiniert die Funktionen eines Überströmventils, eines Rückschlagventil und eines Absperrventils.
• Gehäuse und Ventiloberteil aus Edelstahl für Tieftemperaturbetrieb
• Stopfbuchse für Tieftemperaturbetrieb
-60 – 150 °C / -76 – 302 °F
• Klassifikation: DNV, CRN, BV, EAC etc. Für eine aktuelle Übersicht der Zulassungen der Produkte wenden Sie sich bitte an den lokalen Danfoss-Vertrieb.

Technische Daten • Kältemittel

Anwendbar für HFCKW, HFKW, R717 (Ammoniak) und R744 (CO2). Entflammbare Kohlenwasserstoffe sind nicht zulässig. Für weitere Informationen wenden Sie sich bitte an den lokalen Danfoss-Vertrieb.
• Temperaturbereich
-60 – 150 °C / -76 – 302 °F
• Druckbereich Maximaler Betriebsdruck: 52 barg / 754 psig
• Stelldruck (p): 2 – 8 bar / 29 – 116 psi.
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 37
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)

Konstruktion Anschlüsse

Mit folgenden Anschlüssen erhältlich:
• Geschweißt, DIN (EN 10220)
• Geschweißt, ANSI (B 36.10M)
Stopfbuchse OFV-SS
Die Edelstahlstopfbuchse beinhaltet eine federbelastete Dichtung und gewährleistet eine perfekte Dichtheit im Einsatzbereich:
-60 – 150 °C / -76 – 302 °F. Die Stopfbuchsen sind mit einem Abstreifring versehen, um das Eindringen von Verunrein­igungen und Eis zu verhindern.

Anschlüsse

DIN
Druckgeräterichtlinie (PED)
Die OFV-Ventile sind gemäß Druckbehälterrichtlinie 97/23/EG zugelassen und CE-gekennzeichnet.
Weitere Einzelheiten / Informationen zu Einschränkungen finden Sie in der Installationsanleitung.
Installation
Das Ventil hält einem sehr hohen internen Druck stand. Im Hinblick auf das Rohrsystem sollte aber generell ein hydraulischer Druck vermieden werden, der durch Wärmeausdehnungen eingeschlossener Kältemittel erzeugt wird. Weitere Informationen finden Sie in der OFV­Installationsanleitung.
OFV-SS
Nennweite DN 25 mm (1 Zoll) Zugelassen für Fluidgruppe I Kategorie Artikel 3, Abschnitt 3
GrößemmGröße
Anschweißenden: DIN (EN 10220)
ZollODmmTmmODZollTZoll
20
¾126,9
25
33,7
2,3 2,6
1,059 1,327
0,091 0,103
Beispiel für den Kennzeichnungsring, Ventiltyp OFV-SS
ANSI
© Danfoss | DCS (ms) | 2020.01
Anschweißenden: ANSI (B 36.10M)
20
¾
26,9
25
1
33,7
2,9 3,5
1,06 1,33
0,11 0,14
AI235186440137de-001101 | 38
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)
Materialspezifikation
OFV-SS 20–25 (
Nr. Teil Material DIN/EN ISO ASTM
1 Gehäuse Edelstahl X5CrNi18-10
2 Ventiloberteil, Flansch Edelstahl X5CrNi18-10
3 Ventiloberteil, Einsatz Edelstahl 4 Spindel Edelstahl X8CrNiS18-9
5 Kegel Stahl 9SMn28 Typ 2 1213 8
Stopfbuchse
9
Dichtungsscheibe Asbestfrei 12 Bolzen Edelstahl A2-70 A2-70 Typ 308 13 O-Ring 14
Feder 16 Federscheibe Stahl Stahl
17
Spindelschutzkappe 18
Schutzkappendichtung
20
Führungsstück 21 O-Ring Chloropren (Neopren)
22
Dichtungsring 23 Abstandhalter Stahl 24 O-Ring Chloropren (Neopren)
Edelstahl
Chloropren (Neopren) Stahl
Aluminium Nylon
Stahl
PTFE (Teflon)
EN10088
EN10088
DIN 17440
3
/4 – 1")
AISI 304
AISI 304
Typ 17, 683/13 AISI 303
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 39
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)

Abmessungen und Gewichte

OFV-SS 20 – 25
Ventilgröße G C C
OFV 20–25
OFV 20 (¾ Zoll)
OFV 25 (1 Zoll)
Gewichtsangaben sind Richtwerte.
mm Zoll
mm Zoll
45
1,77
45
1,77
230
9,1
230
9,1
290
11,4
290
11,4
min.
D
38
1,5
38
1,5
H
60
2,4
60
2,4
Gewicht
2,0 kg
2,0 kg
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 40
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)

Bestellung

So bestellen Sie:
Das jeweils benötigte Ventil kann der nachstehenden Tabelle entnommen werden.
Beachten Sie bitte, dass die Typennummern nur zur Identifizierung der Ventile dienen, von denen u. U. einige nicht zum Standardproduktprogramm zählen.
Für weitere Informationen wenden Sie sich bitte an den lokalen Danfoss-Vertrieb.
Typennummern
Ventiltyp OFV-SS Überstromventil Nennweite [mm] 2025DN 20
Anschlüsse DASchweißanschlüsse: DIN EN 10220
Ventilgehäuse ANG Eckausführung
DN 25
Schweißanschlüsse: ANSI B 36.19M
Wichtiger Hinweis:
Falls Produkte gemäß den Vorschriften bestimmter Zulassungsbehörden zertifiziert werden sollen oder höhere Drücke erforderlich sind, müssen der Bestellung entsprechende Angaben beigefügt werden.
Öffnungsdifferenzdruck mindestens 2–8 bar (29–116 psi):
Größe
mm Zoll
20 ¾ OFV-SS 20 D ANG OVER FLOW VALVE 52BAR 148G3194 25 1 OFV-SS 25 D ANG OVER FLOW VALVE 52BAR 148G3195 25 1 OFV-SS 25 A ANG OVER FLOW VALVE 52BAR 148G3843
Typ Art.Nr.
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 41
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)

Spindelabsperrventil SNV-SS

Eigenschaften SNV-SS

Die SNV-SS-Ventile wurden dafür konzipiert, die Anforderungen sämtlicher Industriekälteanwendungen zu erfüllen.
Diese Serviceventile besitzen optimale Durchflusseigenschaften.
• Anwendbar für HFCKW, nicht brennbares HFKW, R717 (Ammoniak) und R744 (CO2).
• Dank der sehr robusten und sicheren Konstruktion, die auf hohe Drücke und einen breiten Temperaturbereich ausgelegt ist, eignet sich das Ventil für industrielle Hochleistungsanwendungen.
• SNV-SS-Ventile verfügen über eine Rücksitzdichtung (Metall auf Metall).
• Kompaktes und leichtes Ventil für einfache Handhabung und Installation.
• Beliebige Durchflussrichtung.
• Beste Durchflusseigenschaften.
• Jedes Ventil ist deutlich mit Typ und Größe gekennzeichnet.
• Gehäuse und Deckel bestehen aus Edelstahl, entsprechend den Anforderungen der Druck-
geräterichtlinie und anderen internationalen Zulassungsbehörden.
• Ein spezieller Sicherungsring verhindert ein unbeabsichtigtes Herausschrauben der Spindel und erhöht somit die Ventilsicherheit.
• Max. zul. Betriebsdruck: 52 barg / 754 psig Ventile für einen höheren Betriebsdruck sind auf Anfrage erhältlich.
• Kompletter Temperaturbereich:
-60 – 150 °C
• Klassifikation: DNV, CRN, BV, EAC etc. Für eine aktuelle Übersicht der Zulassungen der Produkte wenden Sie sich bitte an den lokalen Danfoss-Vertrieb.

Technische Daten Kältemittel

Anwendbar für HFCKW, nicht brennbares HFKW, R717 (Ammoniak) und R744 (CO2). Weitere Informationen finden Sie in der Installationsanleitung zum SNV-SS.
Für weitere Informationen wenden Sie sich bitte an den lokalen Danfoss-Vertrieb.

Konstruktion

Anschlüsse

Mit folgenden Anschlüssen erhältlich:
• G
Gehäuse
Das Gehäuse besteht aus Edelstahl, zugelassen für Tieftemperaturbetrieb.
Spindel
Mit Edelstahlspindel ausgestattet, besonders geeignet zur O-Ring-Abdichtung.
Anschlüsse
2
G 1/
Temperaturbereich
-60 – 150 °C / -76 – 302 °F
Max. zul. Betriebsdruck Das Ventil ist auf einen maximal zulässigen Betriebsdruck von 52 barg / 754 psig ausgelegt. Ventile für einen höheren Betriebsdruck sind auf Anfrage erhältlich.
Installation
Beliebige Durchflussrichtung. Das Ventil kann hohen internen Drücken standhalten. Allerdings muss das Leitungssystem darauf ausgelegt sein, Flüssigkeitsstaus vorzubeugen und das Risiko von hydraulischem Druck durch Wärmeausdehnung zu reduzieren. Weitere Informationen entnehmen Sie bitte der Installationsanleitung zum SNV-SS.
G 1/2”
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 42
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)
Materialspezifikation
SNV-SS (verlängerter Anschluss)
Nr. Teil Material EN JIS ASTM
1 Gehäuse Edelstahl (SNV-SS) XSCrNi18-10, 10088 AISI 304
2 Spindel Edelstahl X8CrNiS 18-9
3 Verschlussring Stahl
4 Dichtungsring Teflon
5 Schutzkappendichtung Nylon
6 Stopfbuchsenmutter Stahl
7 Schutzkappe Stahl
© Danfoss | DCS (ms) | 2020.01
EN 10088
SUS 303 AISI 303
DIN 17440 (nur SNV-SS)
AI235186440137de-001101 | 43
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)

Abmessungen und Gewichte

(verlängerter Anschluss)
SNV-SS

Bestellung

Typ C G L Gewicht
SNV-SS
SNV-SS verl. Anschluss
Gewichtsangaben sind Richtwerte.
mm 131 32 50 0,60 kg Zoll 5,16 1,26 1,97 1,32 lb mm 231 32 150 0,60 kg Zoll 9,09 1,26 5,91 1,32 lb
SNV-SS Eckausführung
Größe Typenbezeichnung Artikelnummer
G ½ W½L50 SNV-SS G1/2-W1/2 L50 148B4265 G ½ W½L150 SNV-SS G1/2-W1/2 L150 148B4266 G ½ W½L50 SNV-SS G1/2-W1/2 L50 - 65 bar 148B4581 G ½ W½L150 SNV-SS G1/2-W1/2 L150 - 65 bar 148B4582
3/8 FTP 3/8 MPT SNV-SS 3/8 FTP-3/8 MPT 148B3750
G ½ SNV-SS G1/2 Manometer 148B6545 G ½ Blindstopfen SS mit Dichtung 148B4317
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 44
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)

Magnetventile EVRS und EVRST

Eigenschaften EVRS und EVRST

Die Ventile vom Typ EVRS und EVRST bestehen aus Edelstahl.
Das EVRS 3 ist direktgesteuert. Die Ventile vom Typ EVRS 10, 15 und 20 sind servogesteuert. Bei den Ventilen vom Typ EVRST 10, 15 und 20 handelt es sich um zwangsservogesteuerte Ventile für den Einsatz in Flüssigkeits-, Saug-, Heißgas- und Ölrücklaufleitungen mit Ammoniak oder fluorierten Kältemitteln.
EVRS 3 und EVRST sind ausgelegt, um bei einem Druckabfall von 0 bar offen zu bleiben.
EVRS/EVRST 10, 15 und 20 sind mit einer Spindel für die manuelle Öffnung ausgestattet.
EVRS und EVRST sind als Einzelkomponenten erhältlich, d. h. Ventilgehäuse und Spule müssen separat bestellt werden.
• Ventilgehäuse und Anschlüsse aus Edelstahl
• Max. zul. Betriebsdruck 50 barg
• Anwendbar für HFCKW, HFKW, R717 (Ammoniak) und R744 (CO2).
• MOPD: 38 bar mit einer 20-W-Wechselstromspule
• Große Auswahl an Wechsel- und Gleichstromspulen.
• Ausgelegt für eine maximale Medientemperatur von 105 °C
• EVRS, EVRST 10, EVRST 15 und EVRST 20 mit Handbetätigung
• Klassifikation: DNV, CRN, BV, EAC etc. Für eine aktuelle Übersicht der Zulassungen der Produkte wenden Sie sich bitte an den lokalen Danfoss-Vertrieb.

Technische Daten Kältemittel

Anwendbar für HFCKW, HFKW, R717 (Ammoniak) und R744 (CO2).
Medientemperatur
-40 – 105 °C bei Nutzung einer 10- oder 12-Watt­Spule. Max. 130 °C beim Abtauen
-40 – 80 °C bei Nutzung einer 20-Watt-Spule.
Umgebungstemperatur und Schutzart der Spule: Siehe „Coils for Solenoid Valves“ (Spulen für Magnetventile), Lit.-Nr. DKRCC.PD.BS0.A
Typ
EVRS 3 0,0 21 25 38 14 0,23 EVRS 10 0,05 21 25 38 18 1,5 EVRST 10 0,0 14 21 38 16 1,5 EVRS 15 0,05 21 25 38 18 2,7 EVRST 15 0,0 14 21 38 18 2,7 EVRS 20 0,05 21 25 38 13 4,5 EVRST 20 0,0 14 21 38 13 4,5
1
) Der MOPD für gasförmige Medien ist ca. 1 bar höher
2
) Der kv-Wert gibt den Wasserdurchfluss [in m3/h] bei einem Druckabfall von 1 bar, ρ = 1000 kg/m3 im Ventil an.
Öffnungsdifferenzdruck p bar kv-Wert 2)
MOPD der Flüssigkeit 1)
m3/h
10 W AC 12 W AC 20 W AC 20 W DC
Maximal zulässiger
Betriebsdruck
PSMin.
50 barg
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 45
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)
Technische Daten
(Fortsetzung)
kW
1)
= -10 °C, einer Flüssigkeitstemperatur vor
Verda
Nennleistung
Typ
Flüssigkeit Saugdampf Heißgas
R717 R22 R134a R404A R410A R717 R22 R134a R404A R410A R717 R22 R134a R404A R410A
EVRS 3 21,8 4,6 4,3 3,2 4,5 6,5 2,1 1,7 1,7 2,3 EVRS/EVRST 10 142,0 30,2 27,8 21,1 29,7 9,0 3,4 2,5 3,1 4,3 42,6 13,9 11,0 11,3 14,9 EVRS/EVRST 15 256,0 54,4 50,1 38,0 53,5 16,1 6,2 4,4 5,5 7,7 76,7 24,9 19,8 20,3 26,7
EVRS/EVRST 20 426,0 90,6 83,5 63,3 89,1 26,9 10,3 7,3 9,2 12,0 128,0 41,5 32,9 33,9
1
) Die Nennleistung der Flüssigkeit und des Saugdampfes basiert auf einer Verdampfungstemperatur von t
dem Ventil von tl = 25 °C sowie auf einem Druckabfall über dem Ventil von p = 0,15 bar.
Die Heißgas-Nennleistung basiert auf einer Verdampfungstemperatur
Heißgastemperatur th = 60 °C und einer Unterkühlung des Kältemittels t
= 40 °C, einem Druckabfall über dem Ventil p = 0,8 bar, einer
Verda
= 4 K.
Unterk.
44,5
Typ
R744 Nennleistung kW 2)
Flüssigkeit Saugdampf EVRS 3 6,65 – EVRS / EVRST 10 43,3 6,9 EVRS / EVRST 15 78,0 12,4 EVRS / EVRST 20 130,0 20,7
2
) Die Nennleistung der Flüssigkeit und des Saugdampfes basiert auf einer Verdampfungstemperatur von
t
= -40 °C, einer Flüssigkeitstemperatur vor dem Ventil von tl = -8 °C sowie einem Druckabfall über dem
Verda
Ventil von p = 0,15 bar
Verwenden Sie bei anderen Anforderungen bitte DIRcalc™ oder wenden Sie sich an Ihren Danfoss-
Fachhändler vor Ort.
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 46
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)

Konstruktion / Funktion

4. Spule
16. Anker
18. Pilotventilplatte
20. Schutzerdung
24. Anschluss für flexiblen Stahlschlauch
28. Dichtung
29. Pilotdüse
36. DIN-Stecker
40. Anschlusskasten
43. Ventilabdeckung
44. O-Ring
45. Ventilabdeckungsdichtung
49. Ventilgehäuse
51. Deckel
53. Manuelle Einstellschraube
73. Ausgleichsöffnung
80. Membran
82. Beilagscheibe
83. Ventilsitz
84. Hauptventilplatte
EVRS 3, Rohrgewinde
EVRS / EVRST 10 und 15
Die Magnetventilkonstruktion basiert auf drei Grundsätzen:
1. Direktsteuerung
2. Servosteuerung
3. Zwangsservosteuerung
1. Direktsteuerung
Das EVRS 3 ist direktgesteuert. Das Ventil wird direkt für maximalen Durchfluss geöffnet, wenn sich der Anker (16) nach oben in das Magnetfeld der Spule bewegt. Dies bedeutet, dass das Ventil mit einem min. Differenzdruck von 0 bar arbeitet. Die Ventilplatte (18) aus Teflon ist direkt am Anker (16) angebracht. Der Einlassdruck wirkt von oben auf den Anker und
die Ventilplatte. Durch den Einlassdruck, die Federkraft und das Gewicht des Ankers wird damit das Ventil geschlossen, wenn die Spule stromlos ist.
EVRS 3, geschweißt
EVRST EVRS
EVRS / EVRST 20
Wenn Strom an die Spule angelegt wird, wird der Anker nach oben in das Magnetfeld gezogen und öffnet die Pilotdüse. Hierdurch wird der Druck über der Membran abgelassen, weil der Raum über der Membran mit der Auslassseite des Ventils verbunden wird. Der Differenzdruck zwischen Einlass- und Auslassseite drückt dann die Membran von der Hauptdüse weg, die dadurch für maximalen Durchfluss geöffnet wird. Es ist deshalb ein gewisser minimaler Differenzdruck erforderlich, um das Ventil zu öffnen und offen zu halten. Für die Ventile EVRS 10, 15 und 20 beträgt dieser Differenzdruck 0,05 bar. Wenn der Strom ausgeschaltet wird, wird die Pilotdüse geschlossen. Daraufhin steigt der Druck über der Membran durch die Ausgleichsöffnungen (73) in der Membran zum Einlassdruck und führt zum Schließen der Hauptdüse durch die Membran.
© Danfoss | DCS (ms) | 2020.01
2. Servosteuerung
EVRS 10, 15 und 20 sind servogesteuert und mit einer „schwebenden“ Membran (80) ausgestattet. Die Pilotdüse (29) aus Edelstahl befindet sich in der Mitte der Membran. Die Pilotventilplatte (18) aus Teflon ist direkt am Anker (16) angebracht. Wenn die Spule stromlos ist, sind die Hauptdüse und die Pilotdüse geschlossen. Die Hauptdüse und die Pilotdüse werden durch das Gewicht des Ankers, die Federkraft des Ankers und den Differenzdruck zwischen Einlass- und Auslassseite geschlossen gehalten.
3. Zwangsservosteuerung
EVRST 10, 15 und 20 sind zwangsservogesteuerte Magnetventile. Der Unterschied zwischen der Zwangsservosteuerung und der Servosteuerung besteht darin, dass der Anker und die Membran bei einem zwangsservogesteuerten Ventil über eine Feder verbunden sind. Der Anker unterstützt dadurch das Anheben und Halten der Membran (80), sodass der Druckabfall im geöffneten Ventil möglichst gering ist. Bei diesen Ventiltypen wird deshalb kein Differenzdruck benötigt, um das Ventil offen zu halten.
AI235186440137de-001101 | 47
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)
Materialspezifikation
EVRS 3, Rohrgewinde
EVRS/EVRST 10 und 15
Magnetventile Standard
Nr. Bezeichnung Typ Werkstoff Analyse Mat.-Nr. W.Nr. DIN EN
1 Ventilgehäuse
2 Anschweißrohr EVRS 3 Edelstahl X2 CrNiMo 17-12-2 1,4404 17455 3 Deckel EVRS (T) 10/15/20 Edelstahl X6 CrNi 18-9 1,4308 17455 4 Ankerrohr EVRS(T ) 3/10/15/20 Edelstahl X2 CrNi 19-11 1,4306 10088 5 Ankerrohrmutter EVRS(T ) 3/10/15/20 Edelstahl X8 CrNi 19-11 1,4305 10088 6 Dichtung EVRS(T ) 3/10/15/20 Gummi Cr 7 Dichtung, Ankerrohr EVRS(T) 10/15/20 Al-Dichtung Al 99.5 3,0255 10210 8 Schrauben EVRS( T) 10/15/20 Edelstahl A2-70 3506
Spindel zur
9
Handbetätigung
10 Dichtung EVRS(T ) 10/15/20 Gummi Cr
EVRS 3 Edelstahl X8 CrNiS 18-9 1,4305 10088 EVRS (T ) 10/15/20 Edelstahl X6 CrNi 18-9 1,4308 17455
EVRS(T ) 10/15/20 Edelstahl X8 CrNiS 18-9 1,4305 10088
EVRS 3, geschweißt
EVRS/EVRST 20
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 48
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)

Abmessungen und Gewichte

Spule mit Kabel
EVRS 3, Rohrgewinde
EVRS / EVRST 10 und 15 Spule mit Anschlusskasten
EVRS 3, geschweißt
Spule mit DIN-Steckern
EVRS / EVRST 20 Spule mit Anschlusskasten
Gewicht der Spule
10 W: CA 0,3 kg
12 und 20 W: CA 0,5 kg
© Danfoss | DCS (ms) | 2020.01
L5 max.
Typ
EVRS 3, Rohrgewinde 75 85 0,7 EVRS 3, geschweißt 75 85 0,6 EVRS / EVRST 10 75 85 1,2 EVRS / EVRST 15 75 85 1,3 EVRS / EVRST 20 75 85 2,0
10 W
mm mm kg
12 W 20 W
Gewicht
mit Spule
AI235186440137de-001101 | 49
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)

Bestellung Separate Ventilgehäuse

Typ
EVRS 3 50 EVRS 3 50 G 1/ EVRS 10 50 EVRST 10 50 EVRS 15 50 EVRST 15 50 EVRS 20 50 1 032F5437 EVRST 20 50 1 032F5438
Maximal zulässiger
Betriebsdruck
Siehe „Coils for Solenoid Valves“ (Spulen für Magnetventile), Lit.-Nr. DKRCC.PD.BS0.A
PS barg
Anschluss Art.Nr.
Schweißanschluss
Zoll
3
/
8
1
/
2
1
/
2
3
/
4
3
/
4
Rohrgewinde
ISO 228/1
4
Mit
Handbetätigung
032F3082 032F3083 032F3084 032F3085
Ohne
Handbetätigung
032F3080 032F3081
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 50
Datenblatt | Edelstahlventile 15 (½”)–125 ( 5”)
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 51
© Danfoss | DCS (ms) | 2020.01
AI235186440137de-001101 | 52
Loading...
