Danfoss SVA-S, SVA-L Data sheet

Folleto técnico

Válvulas de cierre

Tipos SVA-S y SVA-L

Las válvulas de cierre SVA están disponibles en versiones con paso en ángulo y paso recto, así como con cuello estándar (SVA-S) y cuello largo (SVA-L).

Las válvulas de cierre han sido diseñadas para satisfacer todos los requisitos que presentan las aplicaciones de refrigeración industrial y proporcionar unas condiciones de ﬂujo favorables, siendo fáciles de desmontar y reparar cuando es necesario.

El diseño del cono de la válvula garantiza un cierre perfecto y permite su uso en sistemas con pulsaciones y vibraciones intensas (unos fenómenos que, en particular, resultan habituales en las líneas de descarga).

Características

• Apto para HCFC, HFC, R-717 (amoníaco), R-744 (CO2) y todos los refrigerantes inﬂamables.

• Concepto modular: – Cada carcasa de válvula está disponible con varios tipos de conexión y en tamaños diferentes. – Las válvulas SVA-S y SVA-L se pueden

convertir en cualquier otro producto de la plataforma SVL FlexlineTM (válvula de regulación de accionamiento manual, válvula de retención y cierre, válvula de retención o ﬁltro) con sólo sustituir la pieza superior completa.

• La revisión de las válvulas resulta rápida y sencilla. Sustituir la pieza superior es fácil y no requiere soldaduras.

• Accesorios opcionales: – Volante industrial de gran resistencia, para aquellos casos en los que la válvula se deba accionar frecuentemente. – Caperuza, para aquellos casos en los que la válvula se deba accionar con poca frecuencia.

• Existen versiones con paso en ángulo y recto y con cuello estándar o largo (DN 15-40) que pueden instalarse en sistemas aislados.

• Cada tipo de válvula lleva claramente marcados su tipo, su tamaño y su rango de funcionamiento.

• Las válvulas y las caperuzas pueden bloquearse utilizando un cable de sellado, con el ﬁn de evitar su accionamiento por parte de personal no autorizado.

• Asiento interno metálico:

- DN 6-65 (¼-2½ in). Asiento interno de teﬂón (PTFE):

- DN 80-200 (3-8 in).

• Posibilitan el ﬂujo en ambas direcciones.

• La carcasa y el casquillo están fabricados en acero para bajas temperaturas, de acuerdo con los requisitos de la Directiva de equipos a presión y de otros organismos de homologación internacionales.

• Incluyen pernos de acero inoxidable.

• Presión de trabajo máxima: 52 barg / 754 psig.

• Rango de temperatura:

-60 – 150 °C / -76 – 302 °F.

• Clasiﬁcación: DNV, CRN, BV, EAC, etc. Para obtener una lista actualizada con las homologaciones de los productos, póngase en contacto con su distribuidor local de Danfoss.

Folleto técnico | Válvulas de cierre, tipos SVA-S y SVA-L

Diseño Conexiones

Se encuentran disponibles con las siguientes conexiones:

• Boquilla para soldar de acero DIN (EN 10220)

• Boquilla para soldar de acero ANSI (B 36.10, calibre 80) DN 6-40 (¼-1½ in)

• Boquilla para soldar de acero ANSI (B 36.10, calibre 40) DN 50-200 (2-8 in)

• Boquilla para soldar de acero GOST (8734-75 + 8732-78), DN 10 - 150 (/ - 6 in.)

• Manguito para soldar de acero ANSI (B 16.11) DN 15-50 (½-2 in)

• Rosca externa G ½-G /8 in (ISO 228/1)

• Rosca interna hembra (FPT) NPT (ANSI/ASME B 1.20.1), DN 15-32 (½-1¼ in)

• Combinación especial (solo DN 20), Entrada con soldadura socket, salida FPT ¾ pulg

• Conexiones especiales Butt-weld F, consulte (enlace a AI174086419766_SVL)

Carcasa

Fabricada en acero especial resistente a bajas temperaturas.

Cono de la válvula

El cono de la válvula puede girar sobre el eje, lo que evita que se produzca fricción entre el cono y el asiento durante la apertura y el cierre de la válvula; además, su diseño especial impide que el cono gire a causa de las pulsaciones y las vibraciones cuando la válvula se encuentra abierta. Un anillo de apriete de teﬂón posibilita un sellado perfecto aplicando una fuerza de cierre mínima.

Eje

Fabricado en acero inoxidable pulido, resulta idóneo para realizar el sellado mediante un sello de reborde.

Prensaestopas

El prensaestopas, resistente a las bajas temperaturas, garantiza una hermeticidad perfecta dentro del rango de temperatura siguiente: -60 – 150 °C / -76 – 302 °F. Los prensaestopas incorporan un anillo rascador para evitar la entrada de suciedad y hielo en ellos.

Directiva de equipos a presión (DEP)

Las válvulas SVA están homologadas según los requisitos de la norma europea especiﬁcada en la Directiva de equipos a presión y poseen marcado CE.

Si desea obtener más información o conocer cuáles son las limitaciones de uso, consulte las instrucciones de instalación.

Instalación

Se recomienda instalar las válvulas respetando la dirección de ﬂujo indicada por la ﬂecha situada en el cuerpo de estas. Las válvulas pueden instalarse de forma que el ﬂujo tenga lugar en la dirección opuesta, pero esto provocará una ligera reducción del valor kv (y, por tanto, del valor de Cv).

Se trata de válvulas diseñadas para soportar una presión interna elevada. Sin embargo, el sistema de tuberías debería diseñarse en general de tal forma que se eviten las acumulaciones de líquido y se reduzca el riesgo asociado a la presión hidráulica generada por la expansión térmica.

Si desea obtener más información, consulte las instrucciones de instalación de las válvulas SVA.

@

–

6

0

°

C

\

–

7

6

°

F

→

1

5

0

°

C

\

3

0

2

°

F

g

i

s

p

4

5

7

/

2

5

S

P

”

3

/

0

8

N

D

S

-

A

V

S

E

V

L

A

V

P

O

T

S

Ejemplo de anillo de marcado

SVA

Diámetro interior nominal

Homologadas para Fluidos pertenecientes al grupo I

Categoría Artículo 3, párrafo 3 II III

DN ≤ 25 mm (1 in) DN 32-80 mm (1¼-3 in) DN 100-200 mm (4-8 in)

Folleto técnico | Válvulas de cierre, tipos SVA-S y SVA-L

Datos técnicos • Refrigerantes

Apto para HCFC, HFC, R-717 (amoníaco), R-744 (CO2) y todos los refrigerantes inﬂamables.

• Rango de temperatura

-60 – 150 °C / -76 – 302 °F.

Conexiones

DIN

TamañommTamañoinOD

Boquilla para soldar de acero DIN (EN 10220)

6

10

15 20

25 32 40

50 65

80

100

125 150 200

¼

/₈

½ ¾

1 1¼ 1½

2 2½

3

4

5

6

8

mmTmmODin

13,5

2,3

17,2

2,3

21,3

2,3

26,9

2,3

33,7

2,6

42,4

2,6

48,3

2,6

60,3

2,9

76,1

2,9

88,9

3,2

114,3

3,6

139,7

4,0

168,3

4,5

219,1

6,3

0,531

0,091

0,677

0,091

0,839

0,091

1,059

0,091

1,327

0,103

1,669

0,102

1,902

0,103

2,3730,11

3,50 4,50

5,50 6,63 8,63

in

0,11

0,13 0,14

0,16 0,18 0,25

• Presión de trabajo máxima 52 barg / 754 psig.

T

kv (en

ángulo)

m3/h

1168

2,9 4,5

7,0

14,6

24,8 42,6 45,2

80

120

182 313

514 785

kv (recto)

m3/h

2,0 3,2

4,9

10,2

17,4 29,8 31,6

65 97

152 278

470 597

1024

Cv (en

ángulo)

gal (US)/min

3,4 5,2

8,1

16,9

28,8 49,4 52,4

93

140

211 363

596 911

1355

Cv (recto)

gal (US)/min

2,4 3,6

5,7

11,8

20,2 34,6 36,7

76

113

176 323

545 693

1188

ANSI

GOST

TamañommTamañoinOD

mmTmmODin

T

in

Boquilla para soldar de acero ANSI (B 36.10, calibre 80)

6

10

15 20

25 32 40

1¼ 1½

¼

13,5

3,0

0,531

/₈

17,2

3,2

½

21,3 26,9

33,7 42,4 48,3

3,7 4,0

4,6 4,9 5,1

¾

1

0,677

0,839 1,059

1,327 1,669 1,902

0,118 0,126

0,146 0,158

0,181 0,193 0,201

Boquilla para soldar de acero ANSI (B 36.10, calibre 40)

50 65

80

100

125 150 200

TamañommTamañoinOD

2

2½

3 4

114,3

5

141,3

6

168,3

8

219,1

mmTmmODin

60,3 73,0

88,9

3,9 5,2

5,5 6,0

6,6 7,1 8,2

2,37 2,87

3,50 4,50

5,56 6,63 8,63

0,15 0,20

0,22 0,24

0,26 0,28 0,32

T in

Boquilla para soldar de acero GOST (8734-75 + 8732-78)

10

15 20

25 32 40

50 65

80

100

125 150

/₈

14 2 0,551 0,079 4,5 3,2 5,2 3,6

½

1¼ 1½

2½

¾

1

2

3 4

5 6

18 2522,5

32 38 45

57

76,1

88,9

108

133 15944,5

0,709 0,984

3

1,260

3

1,496

3

1,772

3,5

2,24430,138

2,9

3,243,50

4,252

5,236 6,260

0,079 0,098

0,118 0,118 0,118

0,11

0,13

0,157

0,157 0,177

kv (en

ángulo)

m3/h

2,9 4,5

7,0

14,6

24,8 42,6 45,2

80

120

182 313

514 785

1168

kv (en

ángulo)

m3/h

7

14,6

24,8 42,6 45,2

80

120

182 313

514 785

kv (recto)

m3/h

2,03 3,15

4,9

10,2

17,4 29,8 31,6

65 97

152 278

470 597

1024

kv (recto)

m3/h

4,9

10,2

17,4 29,8 31,6

65 97

152 278

470 597

Cv (en

ángulo)

gal (US)/min

3,4 5,2

8,1

16,9

28,8 49,4 52,4

93

140

211 363

596 911

1355

Cv (en

ángulo)

gal (US)/min

8,1

16,9

28,8 49,4 52,4

93

140

211 363

596 911

Cv (recto)

gal (US)/min

2,4 3,6

5,7

11,8

20,2 34,6 36,7

76

113

176 323

545 693

1188

Cv (recto)

gal (US)/min

5,7

11,8

20,2 34,6 36,7

76

113

176 323

545 693

Folleto técnico | Válvulas de cierre, tipos SVA-S y SVA-L

Conexiones

SOC

FPT

TamañommTamañoinID

mmTmmIDin

L

T

in

mm

kv (en

L

ángulo)

in

m3/h

kv (recto)

m3/h

Cv (en

ángulo)

gal (US)/

min

Manguito para soldar de acero ANSI (B 16.11)

15 ½ 21,8 6,0 0,858 0,235 10 0,39 7,0 4,9 8,1 5,7

20 ¾ 27,2 4,6 1,071 0,181 13 0,51 14,6 10,9 16,9 11,8

25 1 33,9 7,2 1,335 0,284 13 0,51 24,8 17,4 28,8 20,2

32 1¼ 42,7 6,1 1,743 0,240 13 0,51 42,6 29,8 49,4 34,6

40 1½ 48,8 6,6 1,921 0,260 13 0,51 45,2 31,6 52,4 36,7

50 2 61,2 6,2 2,41 0,24 16 0,63 80 65 93 76

TamañommTamaño

in

Rosca interna

kv (en

ángulo)

m3/h

kv (recto)

m3/h

Cv (en

ángulo)

gal (US)/

min

Rosca interna hembra (FPT) NPT (ANSI/ASME B 1.20.1)

15 20

25 32

½¾(½ × 14 NPT)

(¾ × 14 NPT)

11¼(1×11,5 NPT)

(1¼ × 11,5 NPT)

8,5

10

32 36

6,0 7,0

22,4 25,2

9,9

11,6

37,1 41,8

Cv (recto) gal (US)/

min

Cv (recto) gal (US)/

min

7,0 8,1

26,0 29,3

Conexiones: SVA 6

T

ND

NA

Tamaño

mm in

Rosca externa

mm

L

in

Rosca externa T (ISO 228/1)

6 ¼ G 1/

2

16 0,63 2,5 2,0 2,9 2,0

Manguitos para rosca externa T (ISO 228/1)

TamañommTamañoinOD

mmTmmODin

T

inLmmLin

Manguitos para soldar ND de acero (DIN 2448)

6 ¼ 13,5 2,3 0,531 0,091 60 2,36 G1/2

TamañommTamañoinOD

mmTmmODin

T

inLmmLin

Manguitos para soldar NA de acero ANSI (B 36.10, calibre 80)

6 ¼ 13,5 3,0 0,531 0,118 60 2,36 G1/2

kv (en

ángulo)

m3/h

Rosca

interna

Rosca

interna

kv (recto)

m3/h

Cv (en

ángulo)

gal (US)/

min

Cv (recto)

gal (US)/min

Folleto técnico | Válvulas de cierre, tipos SVA-S y SVA-L

Danfoss

M148B0004_1

M148B0005_1

Danfoss

M148B0005_1

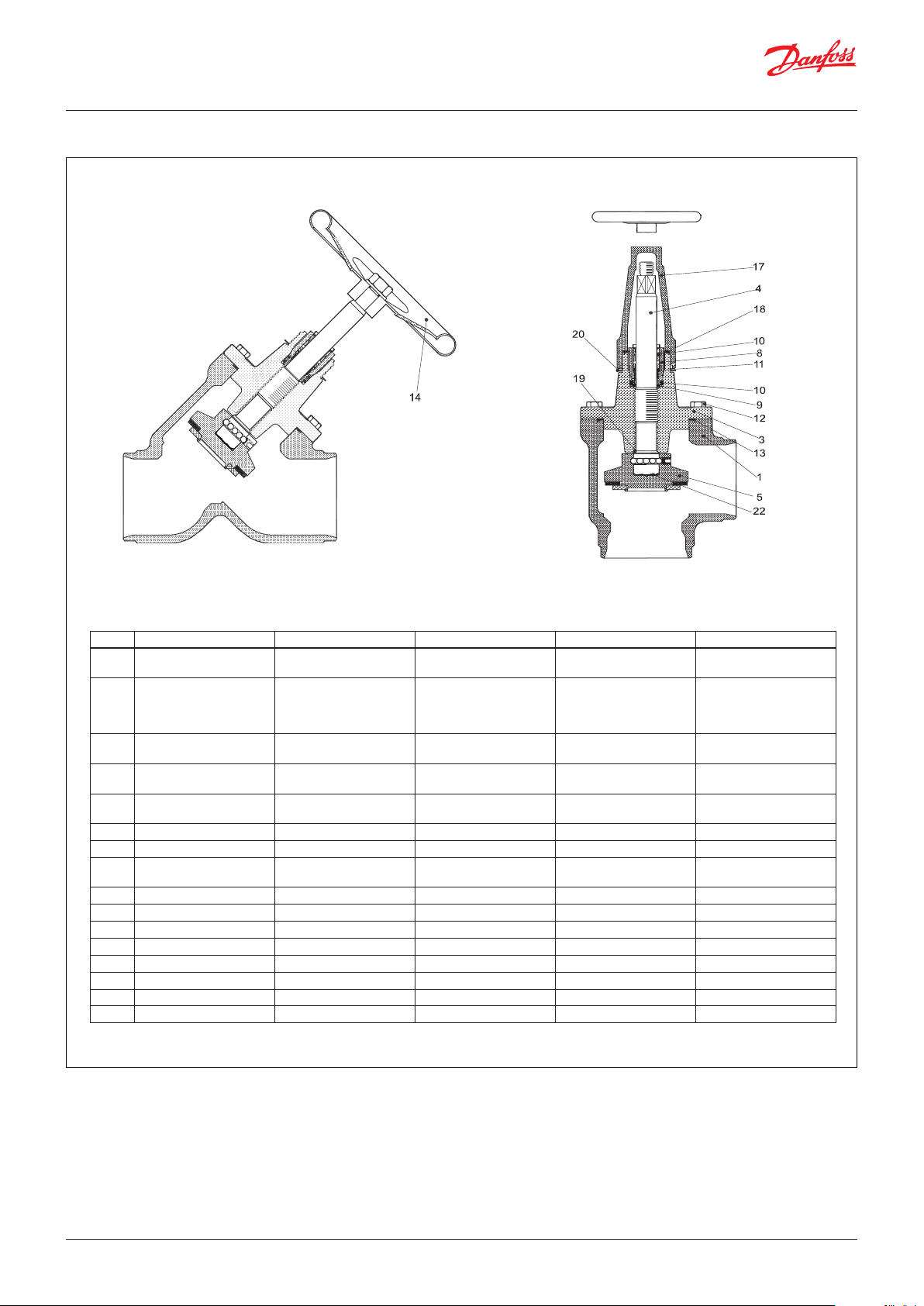

Especiﬁcaciones de materiales

SVA-S 6-10 (1/4-3/8 in) SVA-S 15-20 (1/2-3/4 in)

Manguito para soldar

Danfoss

N.º Componente Material EN ISO ASTM

1 Carcasa Acero G20Mn5QT, 10213-3

-----------------------------------P285 QH+QT, 10222-4

2 Casquillo (brida) Acero G20Mn5QT, 10213-3

-----------------------------------P285 QH+QT, 10222-4

LCC, A352

-------------------------------LF2, A350

LCC, A352

-------------------------------LF2, A350

-----------------------------------P275NL, 10028-3

3 Casquillo (pieza) Acero 11SMn30

10087

4 Eje Acero inoxidable X8CrNiS18-9

10088

5 Cono Acero 11SMn30

10087

8 Prensaestopas Acero inoxidable X8CrNiS18-9

10088

Tipo 2 R 683/9

Tipo 17 683/13

Tipo 2 R 683/9

Tipo 17 683/13

AISI 1213

AISI 303

AISI 1213

AISI 303

9 Anillo de prensaestopas Aluminio

10 Junta tórica Cloropreno (neopreno)

11 Anillo de teﬂón accionado por muelle Teﬂón (PTFE)

12 Pernos Acero inoxidable A2-70 A2-70 Tipo 308

13 Junta Fibra (sin amianto)

14 Volante Acero

17 Caperuza Aluminio

18 Junta de la caperuza Nailon

19 Tuerca de sujeción Acero

20 Tornillo Acero

22 Manguito para soldar Acero

23 Tuerca Acero

S235JRG2 10025

11SMn30 10087

Fe260B, 630 Grado C, A 283

Tipo 2

AISI 1213

R 683/9

24 Anillo de prensaestopas Sin amianto

25 Muelle de disco Acero

Folleto técnico | Válvulas de cierre, tipos SVA-S y SVA-L

Danfoss

M148B0035_1

M148B0038_1

Especiﬁcaciones de materiales

SVA-S 25-40 (1-1½ in)

Danfoss

N.º Componente Material EN ISO ASTM

1 Carcasa Acero G20Mn5QT, 10213-3

-----------------------------------P285 QH+QT, 10222-4

2 Casquillo (brida) Acero G20Mn5QT, 10213-3

-----------------------------------P285 QH+QT, 10222-4

LCC, A352

-------------------------------LF2, A350

LCC, A352

-------------------------------LF2, A350

-----------------------------------P275NL, 10028-3

3 Casquillo (pieza) Acero 11SMn30

10087

4 Eje Acero inoxidable X8CrNiS18-9

10088

5 Cono Acero 11SMn30

10087

8 Prensaestopas Acero inoxidable X8CrNiS18-9

10088

9 Anillo de prensaestopas Aluminio

10 Junta tórica Cloropreno (neopreno)

Tipo 2 R 683/9

Tipo 17 683/13

Tipo 2 R 683/9

Tipo 17 683/13

AISI 1213

AISI 303

AISI 1213

AISI 303

11 Anillo de teﬂón accionado por muelle Teﬂón (PTFE)

12 Pernos Acero inoxidable A2-70 A2-70 Tipo 308

13 Junta Fibra (sin amianto)

14 Volante Acero

17 Caperuza Aluminio

18 Junta de la caperuza Nailon

20 Anillo de identiﬁcación Acero inoxidable

21 Muelle de disco Acero

Folleto técnico | Válvulas de cierre, tipos SVA-S y SVA-L

M148B0040_1

DanfossM148B0041_1

Especiﬁcaciones de materiales

SVA-L 15-40 (½-1½ in)

Danfoss

N.º Componente Material EN ISO ASTM

1 Carcasa Acero G20Mn5QT, 10213-3

-----------------------------------P285 QH+QT, 10222-4

3 Casquillo de la válvula Acero G20Mn5QT, 10213-3

-----------------------------------P285 QH+QT, 10222-4

4 Eje Acero inoxidable X8CrNiS18-9

10088

5 Cono Acero 11SMn30

10087

8 Prensaestopas Acero inoxidable X8CrNiS18-9

10088

Tipo 17 683/13

Tipo 2 R 683/9

Tipo 17 683/13

LCC, A352

-------------------------------LF2, A350

LCC, A352

-------------------------------LF2, A350

AISI 303

AISI 1213

AISI 303

9 Anillo de prensaestopas Aluminio

10 Junta tórica Cloropreno (neopreno)

11 Anillo de teﬂón accionado

por muelle

Teﬂón (PTFE)

12 Pernos Acero inoxidable A2-70 A2-70 Tipo 308

13 Junta Fibra (sin amianto)

14 Volante Acero

17 Caperuza Aluminio

18 Junta de la caperuza Nailon (PA 6)

20 Anillo de identiﬁcación Acero inoxidable

21 Muelle de disco Acero

Danfoss SVA-S, SVA-L Data sheet [es]
