Техническое описание
Запорные клапаны
Типа SVA-DL и SVA-DH 250-300
Клапаны SVA-DL и SVA-DH — это угловые запорные
клапаны, удовлетворяющие всем требованиям,
предъявляемым к запорному оборудованию для
промышленных холодильных установок.
Клапан SVA-DL (клапан для работы при
малом перепаде давления) разработан с
ограничением по открывающей функции клапана.
К боковому штуцеру подводится более высокое
давление, а к нижнему штуцеру подводится
пониженное давление. Таким образом, к лапан
SVA-DL представляет собой двухступенчатый
перепускной клапан.
Клапаны SVA-DH (клапан для работы при большом
перепаде давления) работают без ограничения
по открывающей функции клапана. В результате
уравновешивающей конструкции данный клапан
способен открываться при любых перепадах
давления с небольшим усилием открытия. Угловые
запорные клапаны были тщательно разработаны с
целью получения наилучших характеристик потока.
Клапаны легко разби раются для проведения осмотра
и ремонта.
Оба запорных клапана SVA-DL и DH имеют обратную
посадку конуса клапана, что позволяет производить
замену уплотнения шпинделя даже тогда, когда
клапан находится под давлением.
Клапаны имеют небольшое гидравлическое
сопротивление, легко устанавливаются и
обслуживаются.
Клапанный конус обеспечивает плотное закрытие
клапана.
Преимущества
• Работают со всеми хладагентами, вклю-
чая R 717 (аммиак) и R744 (CO2).
• Дополнительное оборудование:
– Маховик – используется при
частом открытии и закрытии клапана.
– Колпачок клапана – используется при
нечастой эксплуатации клапана.
• Клапаны имеют угловое исполнение с
удлинённым штоком для теплоизолированных систем.Клапаны и колпачки
могут быть опломбированы для предотвращения несанкционированного дос-
тупа.
• Имеют обратную посадку клапанного конуса
с прокладкой PTFE.
• Конструкция крышки клапана удобна
для нанесения теплоизоляции при
использовании в низкотемпературных
холодильных системах.
• Корпус клапана и крышка изготовлены из
низкотемпературной стали,в в соответствии с Директивой ЕС по оборудованию,
работающему под давлением (PED) и другими международными требованиями.
• Классификация: DNV, CRN, BV, EAC и т.д.
Актуальный перечень сертификатов на
изделия можно получить в отделе продаж
местного отделения компании «Данфосс»
© Danfoss | DCS (MWA) | 2018.09
DKRCI.PD.KG0.S7.50 | 520H8691 | 1
Техническое описание | Запорные клапаны, типа SVA-DL и SVA-DH 250-300
Конструкции
Штуцеры
Клапаны SVA выпускаются под следующие
типы соединений:
Под сварку встык DIN 2448
Под сварку встык ANSI B 36.10
- DN250: Сортамент 40
- DN300: STD
Корпус и крышка
Корпус и крышка клапана выполнены
из специальной холодостойкой стали,
сертифицированной для применения
при низких температурах.
Болты
Болты изготовлены из нержавеющей
стали A2-70
Клапанный конус в сборе
Конус клапана проворачивается на штоке,
поэтому трение между конусом и посадочным седлом при открытии и закрытии к ла-
пана отсутствует. Тефлоновое кольцо обеспечивает надежное уплотнение клапана
даже при минимальном усилии закрытия.
Шпиндель
Шток клапана выполнен из полированной
нержавеющей стали и хорошо герметизируется уплотнительным кольцом.
Сальник
Сальник имеет в своём составе подпружи-
ненное уплотнение, которое обеспечивает
надежную герметичность во всем диапазоне
рабочих температур: от –60 до+150°C (–76 до
+302°F). Сальник имеет маслосъемное кольцо,
препятствующее проникновению грязи и льда
внутрь клапана.
Маркировка
Все клапаны имеют ясную маркировку, указывающую тип, размер и производительность клапа-
на. Пример маркировки клапана SVA-DH
Директива ЕС по оборудованию, работающему под давлением (PED)
Клапаны SVA-DL и SVA-DH аттестованы в
соответствии с Директивой ЕС по оборудованию, работающему под давлением -
97/23/EC и маркированы знаком СЕ.
Более подробная информация приведена
в инструкции по монтажу.
.
Клапаны SVA-DL и DH
Номинальный внутренний
диаметр
Предназначены для Сосудов с жидкостью группы I
Категория III IV
DN 250 мм (10 ".) DN 300 мм (12 ".)
© Danfoss | DCS (MWA) | 2018.09
DKRCI.PD.KG0.S7.50 | 520H8691 | 2
Техническое описание | Запорные клапаны, типа SVA-DL и SVA-DH 250-300
Технические
характеристики
Хладагенты
Работают со всеми хладагентами, включая
R 717 (аммиак) и R744 (CO2)
Более подробная информация приведена в
инструкции по монтажу клапанов SVA SVA-DL
and SVA-DH.
Температурный диапазон
SVA-DL и SVA-DH
–60 до+150°C (–76 до +302°F)
Зависимость рабочего давления от температуры
Pressure [bar]
Давление, бар
Давление
Для клапанов SVA-DL и SVA-DH
40 бар изб.(580 фунт/дюйм2) при температуре
от –60 до +60°С (от –76 до +140°F)
36 бар изб.(522 фунт/дюйм2) при температуре
от +60 до +80°С (от +140 до +176°F)
32 бар изб.(464 фунт/дюйм2) при температуре
от +80 до +120°С (от +176 до +248°F)
28 бар изб.(406 фунт/дюйм2) при температуре
от +120 до +150°С (от +248 до +302°F).
Температура, [ºC]
© Danfoss | DCS (MWA) | 2018.09
DKRCI.PD.KG0.S7.50 | 520H8691 | 3
Техническое описание | Запорные клапаны, типа SVA-DL и SVA-DH 250-300
Принцип действия
SVA-DL
Запорный клапан SVA-DL сконструирован с
ограничениями по направлению движения
потока (перепаду давления) рабочей среды.
Для
обеспечения наилучшей производительности
клапана поток рабочей среды должен быть
направлен через боковой штуцер клапана к
конусу клапана. При таком направлении
д

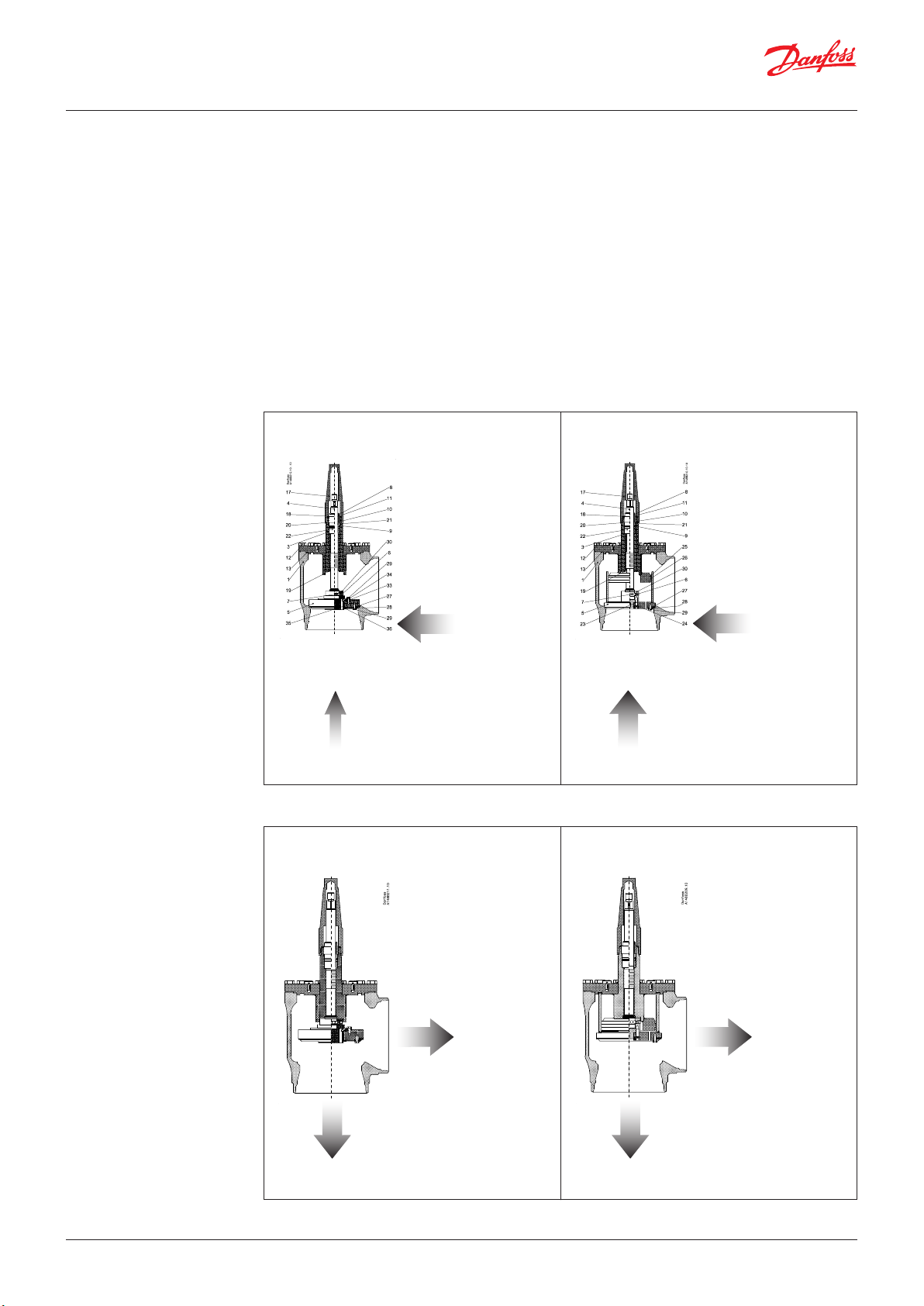

вижения потока обеспечивается двухступенчатое
открытие конуса клапана, как показано на
рисунке ниже.
На рисунках ниже указаны минимальные
давления, при которых клапан может быть
открыт или закрыт вручную и при этом будет
обеспечено плотное закрытие.
Давление
SVA-DL
SVA-DH
Запорный клапан SVA-DH сконструирован
без ограничений по направлению движения
потока рабочей среды или перепаду давления.
Благодаря сбалансированной конструкции
конуса клапана для открытия клапана нужно
приложить небольшое усилие, и клапан
может быть открыт или закрыт при высоком
давлении рабочей среды независимо от
направления движения потока через него.
SVA-DH
SVA 250: ∆Pмакс. = 9 бар
SVA 300: ∆Pмакс. = 6 бар
Поток рабочей среды
SVA-DL
∆Pмакс. = 40 бар
SVA-DH
∆P
= 40 бар
max
∆P
= 40 бар
max
© Danfoss | DCS (MWA) | 2018.09
DKRCI.PD.KG0.S7.50 | 520H8691 | 4
Danfoss
M148B0072_1
Техническое описание | Запорные клапаны, типа SVA-DL и SVA-DH 250-300

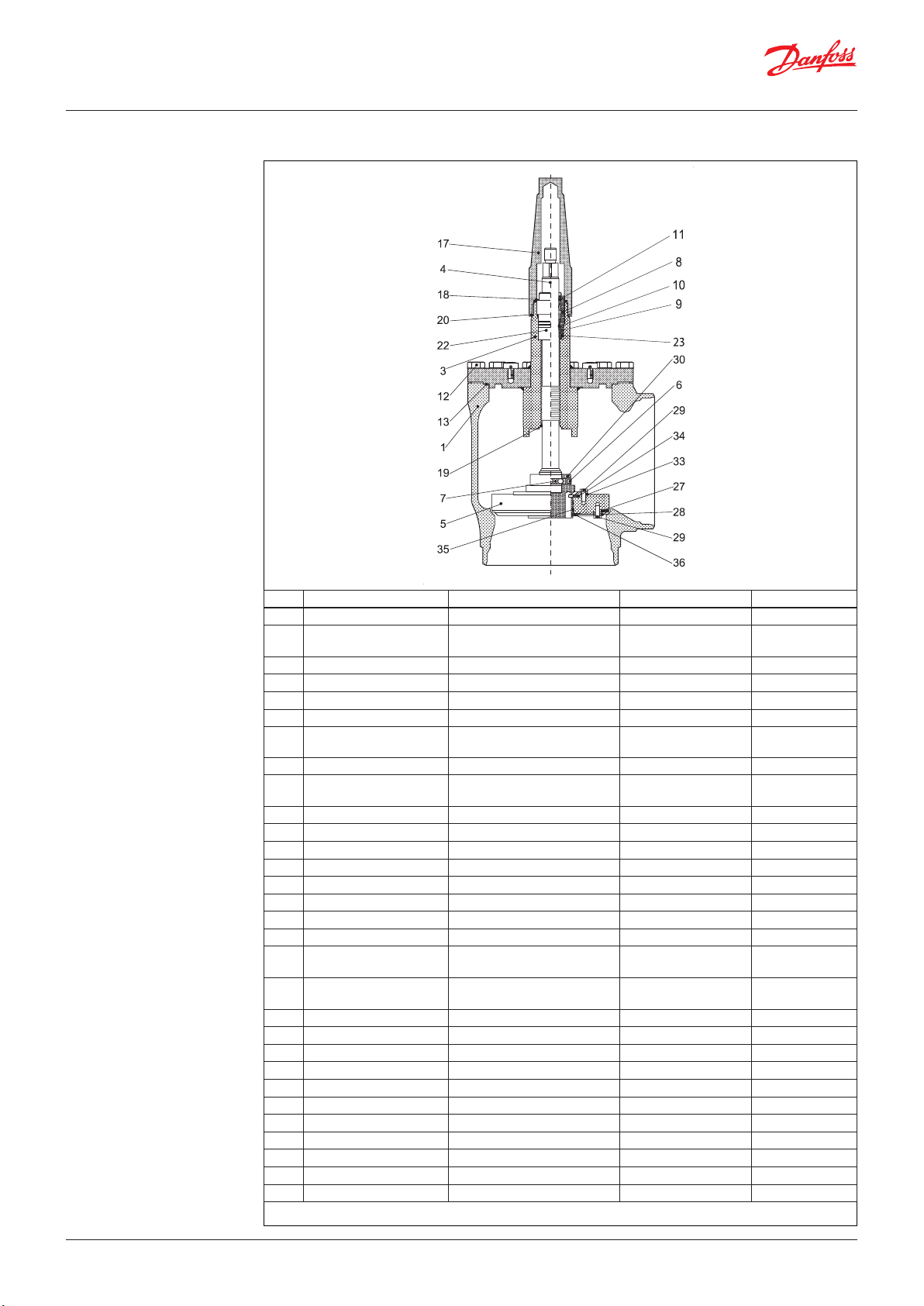

Спецификация SVA-DL 250 - 300
No. Деталь Материал EN ASTM
1 Корпус клапана Сталь G20Mn5 QT, EN 10213-3 LCC, A352
3 Крышка клапана Сталь
P275NL1, EN 10028-3
G20Mn5QT EN 10213-3
Марка A, A662
LCC, A352
4 Шток Сталь X5CrNi18-10, EN10088 AISI 304
5 Конус Сталь P275NL1, EN 10028-3 Марка A, A662
6 Установочный винт Сталь Качество 8.8 Марка 5
7 Шарики Нержавеющая стальl
8 Сальник Нержавеющая сталь X8CrNiS18-9
10088
AISI 303
9 Уплотнительное кольцо Cloroprene (Neoprene)
U-образная
10
уплотнительная втулка
Тефлон (PTFE)
11 Уплотнительное кольцо Хлоропрен (Неопрен)
12 Шарики Нержавеющая сталь A2-70 Тип 308
13 Прокладка Волокно, не асбест
14 Маховик Сталь
15 Шайба Нержавеющая сталь
16 Стопорная гайка Нержавеющая сталь+Нейлон
17 Колпачок Алюминий AlMgSi1
18 Прокладка для колпачка Нейлон (PA 6)
19 Седло обратной посадки
Тефлон (PTFE)
конуса клапанаt
20 Идентификационное
Нержавеющая сталь
кольцо
22 Направляющая шпинделя Сталь 11SMn30 Марка1213, A29
23 Уплотнительное кольцо Тефлон PTFE/FKM
27 Прокладка Тефлон (PTFE)
28 Передняя сторона конуса Сталь S235JRG2, EN10025 Марка C, A283
29 Болты Сталь Качество 8.8 Марка 5
30 Вставка конуса Чугун с шаровидным графитом EN-GJS-250 Класс 40B
31 Болт с проушиной Сталь
33 Задняя сторона конуса Сталь S235JRG2, EN10025 Марка C, A283
34 Прокладка Тефлон (PTFE)
35 Износостойкое кольцо Тефлон (PTFE)
36 Стопорное кольцо Пружинная сталь
© Danfoss | DCS (MWA) | 2018.09
DKRCI.PD.KG0.S7.50 | 520H8691 | 5
Danfoss
M148B0073_1
Техническое описание | Запорные клапаны, типа SVA-DL и SVA-DH 250-300

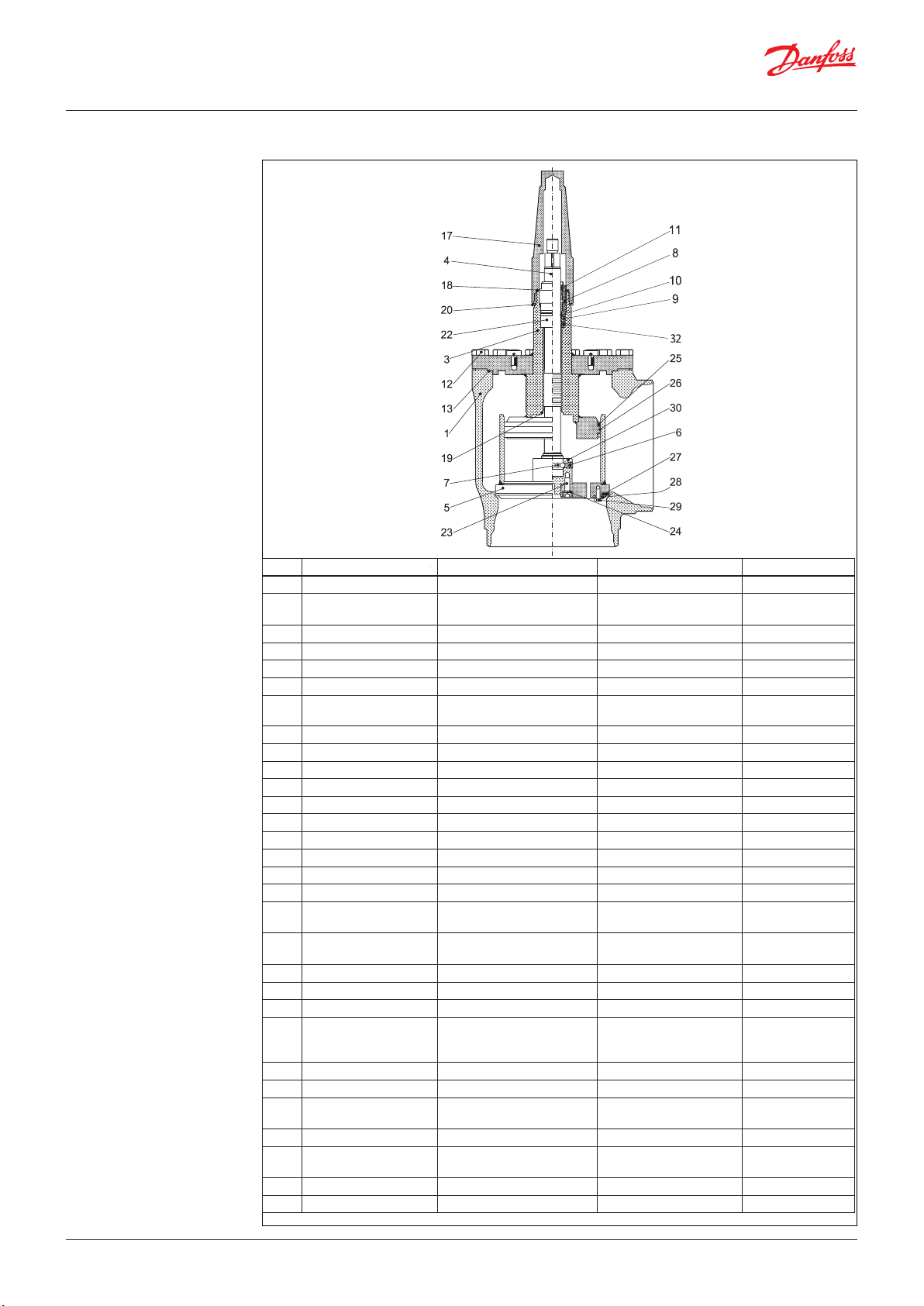

Спецификация SVA-DH 250 - 300
No. Part Material EN ASTM
1 Корпус клапана Сталь G20Mn5 QT, EN 10213-3 LCC, A352
3 Крышка клапана Сталь
4 Шпиндель Сталь
P275NL1, EN 10028-3
G20Mn5 QT, EN 10213-3
X5CrNi18-10 DIN 17440
Марка A, A662
LCC, A352
5 Конус Сталь P275NL1, EN 10028-3 Марка A, A662
6 Стопорный винт Сталь Качество 8.8 Марка 5
7 Шарики Нержавеющая сталь
8 Сальник Нержавеющая сталь X8CrNiS18-9
10088
AISI 303
9 Уплотнительное кольцо Хлоропрен (Неопрен)
10 U-образное уплотнение Тефлон (PTFE)
11 Уплотнительное кольцо Хлоропрен (Неопрен))
12 Болты Нержавеющая сталь A2-70 Тип 308
13 Прокладка Волокно, не асбест
14 Маховик Сталь
15 Шайба Нержавеющая сталь
16 Стопорная гайка Нержавеющая сталь+nylon
17 Колпачок Алюминий AlMgSi1
18 Прокладка для колпачка Нейлон (PA 6)
19 Материал для обратной
Тефлон (PTFE)
посадки конуса
20 Идентификационное
Нержавеющая сталь
кольцо
22 Направляющая штока Сталь 11SMn30 Марка 1213, A29
23 Болты Сталь Качество 8.8 Марка 5
24 Пружинная шайба Сталь
25 U-образная
уплотнительная
Тефлон (PTFE)+Нержавеющая
сталь
втулка
26 Износостойкое кольцо Тефлон (PTFE)
27 Прокладка Тефлон (PTFE)
28 Передняя сторона
Сталь S235JRG2, EN10025 Марка C, A283
конуса
29 Болты Сталь Качество 8.8 Марка 5
30 Вставка конуса Чугун с шаровидным
EN-GJS-250 Класс 40B
графитом
31 Болт с проушинойs Сталь
32 Уплотнительное кольцо Тефлон PTFE/FKM
© Danfoss | DCS (MWA) | 2018.09
DKRCI.PD.KG0.S7.50 | 520H8691 | 6
Техническое описание | Запорные клапаны, типа SVA-DL и SVA-DH 250-300
Штуцеры
DIN
ANSI
Размер,ммРазмер,
дюйм
OD
мм
мм
T
OD
дюймTдюйм
Под сварку встык DIN 2448
250 10 273 6.3 10.75 0.25
300 12 323.9 7.1 12.75 0.28
Размер, ммРазмер,
дюйм.
OD
мм
мм
T
OD
дюймTдюйм
Под сварку встык ANSI B 36.10
250 10 273 9.3 10.75 0.25
300 12 323.9 9.5 12.75 0.28

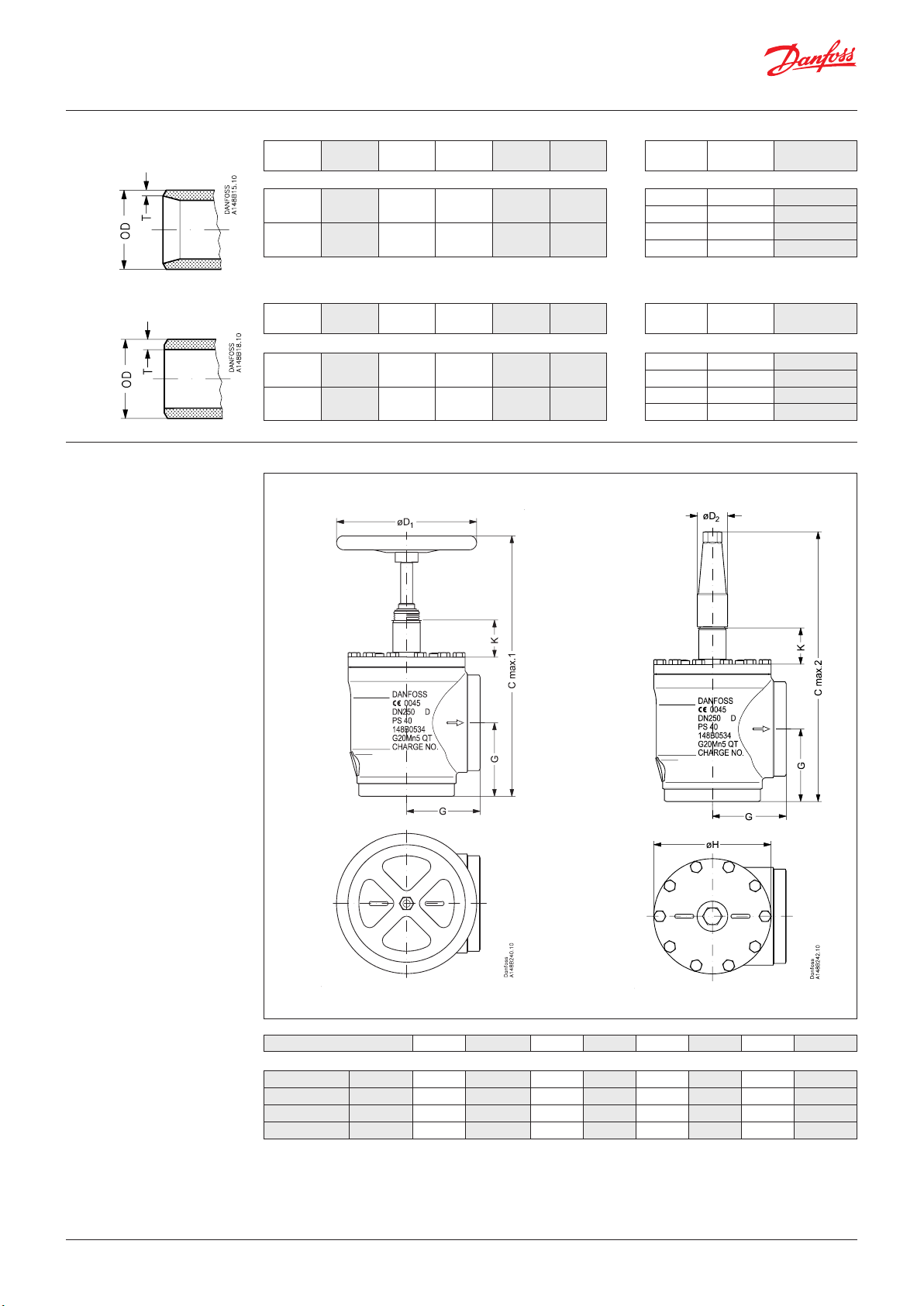

Размеры и масса SVA-DH, SVA-DL 250 -300, угловое исполнение
С маховиком С колпачком
Тип
SVA-DH 1405 1630
SVA-DL 1610 1868
SVA-DH 1870 2169
SVA-DL 2082 2415
Тип
SVA-DH 1405 1630
SVA-DL 1610 1868
SVA-DH 1870 2169
SVA-DL 2082 2415
K
м3/ч
K
м 3/ч
v
v
C
гал./мин США
C
гал./мин США
v
v
© Danfoss | DCS (MWA) | 2018.09
Размер клапана K
C
макс. 1Cмакс. 2 G øD
øD
1
2
øH Масса
SVA-DL / SVA-DH
SVA 250 мм 102 745 782 210 400 86 334 130 кг
SVA (10) дюйм. 4 29.33 30.79 8.27 15.75 3.39 13.14 287 фунт
SVA 300 мм 102 852 842 240 500 86 384 190 кг
SVA (12) дюйм. 4 33.54 33.14 9.45 19.69 3.39 15.12 419 фунт
Масса указана приблизительно
DKRCI.PD.KG0.S7.50 | 520H8691 | 7
Оформление заказа
В таблице ниже приведены кодовые номе-
ра заказа клапана.
Помните, что типовой код клапана служит
только для идентификации клапанов, часть
которых может не входить в стандартный
номенклатурный ряд.
Более подробную информацию можно получить в отделе продаж компании Данфосс.
Типовые коды
Тип клапана SVA-DL
Номинальный размер в мм
(размер клапана определяется 250 DN250 X X
по диаметру штуцера) 300 DN300 X X
Штуцеры D
Другое оборудование CAP Алюминиевый колпачок
SVA-DH
A Под сварку встык ANSI B 36.10 DN250: Сортамент 40
H-WHEEL Стальной маховикl
Запорный клапан
Запорный клапан
Под сварку встык DIN 2448
DN300: STD
Низкий перепад давления
Высокий перепад давления
Штуцеры
D A
Внимание!
Если изделие должно быть сертифицировано в
соответствии со специальными требованиями
или должно работать при более высоком давлении, укажите эту информацию на бланке
заказа.
Кодовые номера
A = Под сварку
встык ANSI
D = Под сварку
встык DIN
H-WHEEL: Маховик
CAP: Колпачок
Размер Тип Кодовый номер
мм дюйм.
250 10 SVA-DL 250 D CAP 148B3760
250 10 SVA-DL 250 D H-HEEL 148B3761
250 10 SVA-DL 250 A CAP 148B3762
250 10 SVA-DL 250 A H-WHEEL 148B3763
250 10 SVA-DH 250 D CAP 148B3764
250 10 SVA-DH 250 D H-WHEEL 148B3765
250 10 SVA-DH 250 A CAP 148B3766
250 10 SVA-DH 250 A H-WHEEL 148B3767
300 12 SVA-DL 300 D CAP 148B3770
300 12 SVA-DL 300 D H-WHEEL 148B3771
300 12 SVA-DL 300 A CAP 148B3772
300 12 SVA-DL 300 A H-WHEEL 148B3773
300 12 SVA-DH 300 D CAP 148B3774
300 12 SVA-DH 300 D H-WHEEL 148B3775
300 12 SVA-DH 300 A CAP 148B3776
300 12 SVA-DH 300 A H-WHEEL 148B3777
© Danfoss | DCS (MWA) | 2018.09
DKRCI.PD.KG0.S7.50 | 520H8691 | 8
Loading...
