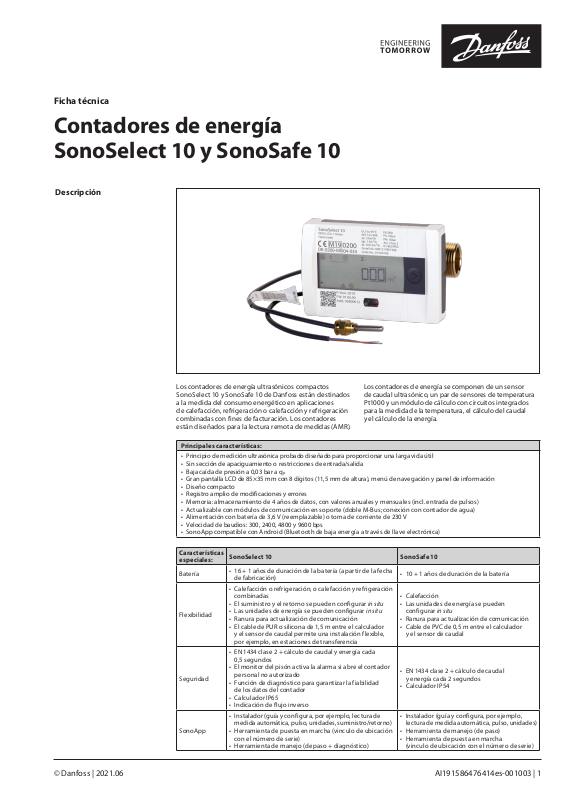

Danfoss SonoSelect 10, SonoSafe 10 Data sheet [es]

Ficha técnica

Contadores de energía SonoSelect 10 y SonoSafe 10

Descripción

Los contadores de energía ultrasónicos compactos SonoSelect 10 y SonoSafe 10 de Danfoss están destinados a la medida del consumo energético en aplicaciones

de calefacción, refrigeración o calefacción y refrigeración combinadas con fines de facturación. Los contadores están diseñados para la lectura remota de medidas (AMR).

Los contadores de energía se componen de un sensor de caudal ultrasónico, un par de sensores de temperatura Pt1000 y un módulo de cálculo con circuitos integrados para la medida de la temperatura, el cálculo del caudal

y el cálculo de la energía.

Principales características:

•Principio de medición ultrasónica probado diseñado para proporcionar una larga vida útil

•Sin sección de apaciguamiento o restricciones de entrada/salida

•Baja caída de presión a 0,03 bar a qp

•Gran pantalla LCD de 85×35 mm con 8 dígitos (11,5 mm de altura), menú de navegación y panel de información

•Diseño compacto

•Registro amplio de modificaciones y errores

•Memoria: almacenamiento de 4 años de datos, con valores anuales y mensuales (incl. entrada de pulsos)

•Actualizable con módulos de comunicación en soporte (doble M-Bus; conexión con contador de agua)

•Alimentación con batería de 3,6 V (reemplazable) o toma de corriente de 230 V

•Velocidad de baudios: 300, 2400, 4800 y 9600 bps

•SonoApp compatible con Android (Bluetooth de baja energía a través de llave electrónica)

Características	SonoSelect 10		SonoSafe 10
especiales:
Batería	•	16 + 1 años de duración de la batería (a partir de la fecha	•	10 + 1 años de duración de la batería
Batería		de fabricación)	•	10 + 1 años de duración de la batería
		de fabricación)
	• Calefacción o refrigeración, o calefacción y refrigeración
		combinadas	•	Calefacción
	• El suministro y el retorno se pueden configurar in situ		• Las unidades de energía se pueden
Flexibilidad	• Las unidades de energía se pueden configurar in situ			configurar in situ
Flexibilidad	• Ranura para actualización de comunicación		• Ranura para actualización de comunicación
	• Ranura para actualización de comunicación		• Ranura para actualización de comunicación
	• El cable de PUR o silicona de 1,5 m entre el calculador		• Cable de PVC de 0,5 m entre el calculador
		y el sensor de caudal permite una instalación flexible,		y el sensor de caudal
		por ejemplo, en estaciones de transferencia
	• EN 1434 clase 2 + cálculo de caudal y energía cada
		0,5 segundos
	•	El monitor del pisón activa la alarma si abre el contador	•	EN 1434 clase 2 + cálculo de caudal
		personal no autorizado	•	EN 1434 clase 2 + cálculo de caudal
Seguridad		personal no autorizado		y energía cada 2 segundos
Seguridad	•	Función de diagnóstico para garantizar la fiabilidad		y energía cada 2 segundos
	•	Función de diagnóstico para garantizar la fiabilidad	•	Calculador IP54
		de los datos del contador	•	Calculador IP54
		de los datos del contador
	•	Calculador IP65
	•	Indicación de flujo inverso
	• Instalador (guía y configura, por ejemplo, lectura de		• Instalador (guía y configura, por ejemplo,
		medida automática, pulso, unidades, suministro/retorno)		lectura de medida automática, pulso, unidades)
SonoApp	• Herramienta de puesta en marcha (vinculo de ubicación		• Herramienta de manejo (de paso)
		con el número de serie)	• Herramienta de puesta en marcha
	•	Herramienta de manejo (de paso + diagnóstico)		(vinculo de ubicación con el número de serie)

AI191586476414es-001003 | 1

Ficha técnica	Contadores de energía SonoSelect 10 y SonoSafe 10

Especificaciones técnicas,

Aplicación

Calefacción, refrigeración, o calefacción y refrigeración combinadas*

contador de energía

Medio

Agua con pH comprendido entre 7 y 9,5 VDI 2035, VdTüv TCh 1466

completo

Homologaciones, calefacción

EN 1434 clases 2 y 3, MID (DK-0200-MI004-034), CPA según la norma JJG225 -2010

Homologaciones, refrigeración

Dinamarca: TS 27.02 010, Suiza: METAS CH-T2-17763-01,

Alemania: PTB 17-22.001-DK, Austria: BEV-13.426_0078-E2_2017

Caudal: 0,5 s (SonoSelect 10), 2 s (SonoSafe 10)

Ciclo de medida

Energía: 0,5 s (SonoSelect 10), 2 s (SonoSafe 10)

Temperatura: 4 s (SonoSelect 10), 10 s (SonoSafe 10)

SonoSafe

SonoSelect

Rango meteorológico aprobado

ΔΘ: 3- 90K

ΔΘ: 3 - 90K

ΔΘ: 3 - 125K

Θ: 5- 95 °C

Θ: 5 - 95 °C

Θ: 5 - 130 °C

Límites de temp.

SonoSafe

SonoSelect

ΔΘ: 0,25 - 100K

ΔΘ: 0,25 - 130K

(cálculo de energía)

Θ: 0 - 105 °C

Θ: 0 - 140 °C

65 (SonoSelect 10), 54 (SonoSafe 10)

Pasacables

Soporta más de 5 kg

Temperatura ambiente

Clase A: 5 - 55 °C en instalación en interiores sin condensación

de funcionamiento

Temperatura ambiente

-25 - 60 °C

de almacenamiento

Temperatura del medio

SonoSafe

SonoSelect

5-95 °C

5-130 °C

* Contadores de energía de doble

Entorno mecánico

Clase M2

función disponibles solo en el rango

Entorno electromagnético

Clase E1

meteorológico aprobado de 5-95 °C

Especificaciones técnicas,

Corriente de alimentación

Batería de litio de 3,6 V CC (2 AA SonoSelect; 1 AA SonoSafe),

calculador

toma de corriente de 230 V CA

Vida útil de la batería*

16+1 años (SonoSelect 10); 10+1 años (SonoSafe 10)

Tensión de la corriente alterna

230 V CA

Tolerancia de tensión de alimentación

+10 % / -15 %

superior e inferior

Frecuencia de tensión de la corriente alterna

50/60 Hz

Potencia de consumo

< 2,5 VA

Alimentación de red

Salida

3,6 V CA

Integral SuperCap elimina las interrupciones

Suministro de reserva

del contador de energía debidas a fallos

de alimentación durante hasta 60 minutos

Prensaestopas

M12

Cable de alimentación de red

Doble con conector PHR3-2 para toma

de corriente

Pantalla LCD de 85×35 mm con 8 dígitos (11,5 mm de altura en los caracteres principales)

Pantalla

Menú guía y panel informativo; 16 años de funcionamiento a qp, a 45 °C,

sin desbordamiento de pantalla

Unidades

MWh - kWh - GJ - Gcal - °C - K - m3 - m3/h - l/h

Memoria

Almacenamiento de 4 años de datos, con valores anuales y mensuales

(incl. entrada de pulsos) disponible a partir de otoño/invierno 01.06.00

Interfaz óptica

Óptica, según norma EN 62056-21.

Protocolo de datos según norma EN 13757-3, compatible con 2400 o 4800 baudios.

* La vida útil de la batería se ha

M-Bus con cable según norma EN 13757-3,

calculado teniendo en cuenta las

Comunicación

compatible con 300, 2400, 4800 y 9600 baudios.

siguientes condiciones: temp. de carcasa:

Se suministra con cable de 1 m (SonoSelect 10: PUR, SonoSafe 10: PVC)

Número de serie: sssssvvNNyyWW (direccionamiento)

45 °C; comunicación cada 15 min a

ss: Dirección principal, yWWsssss: Dirección secundaria

2400 baudios o más; 80 metros en bus.

Comunicación adicional

1 ranura para módulo de comunicación (suministrado de fábrica o en actualización posterior)

Contacte Danfoss para más información

Especificaciones técnicas,

sensor de caudal

Caudal nominal qp

(m3/h)

0,6

1,5

2,5

3,5

6,0

Caudal máx. qs

(m3/h)

1,2

Caudal mínimo (1:100) qi*

(m3/h)

0,006

0,015

0,025

0,035

0,06

Caudal de cierre qc

(m3/h)

0,0012

0,003

0,005

0,007

0,012

Desbordamiento qss

(m3/h)

1,32

3,3

5,5

7,7

12,3

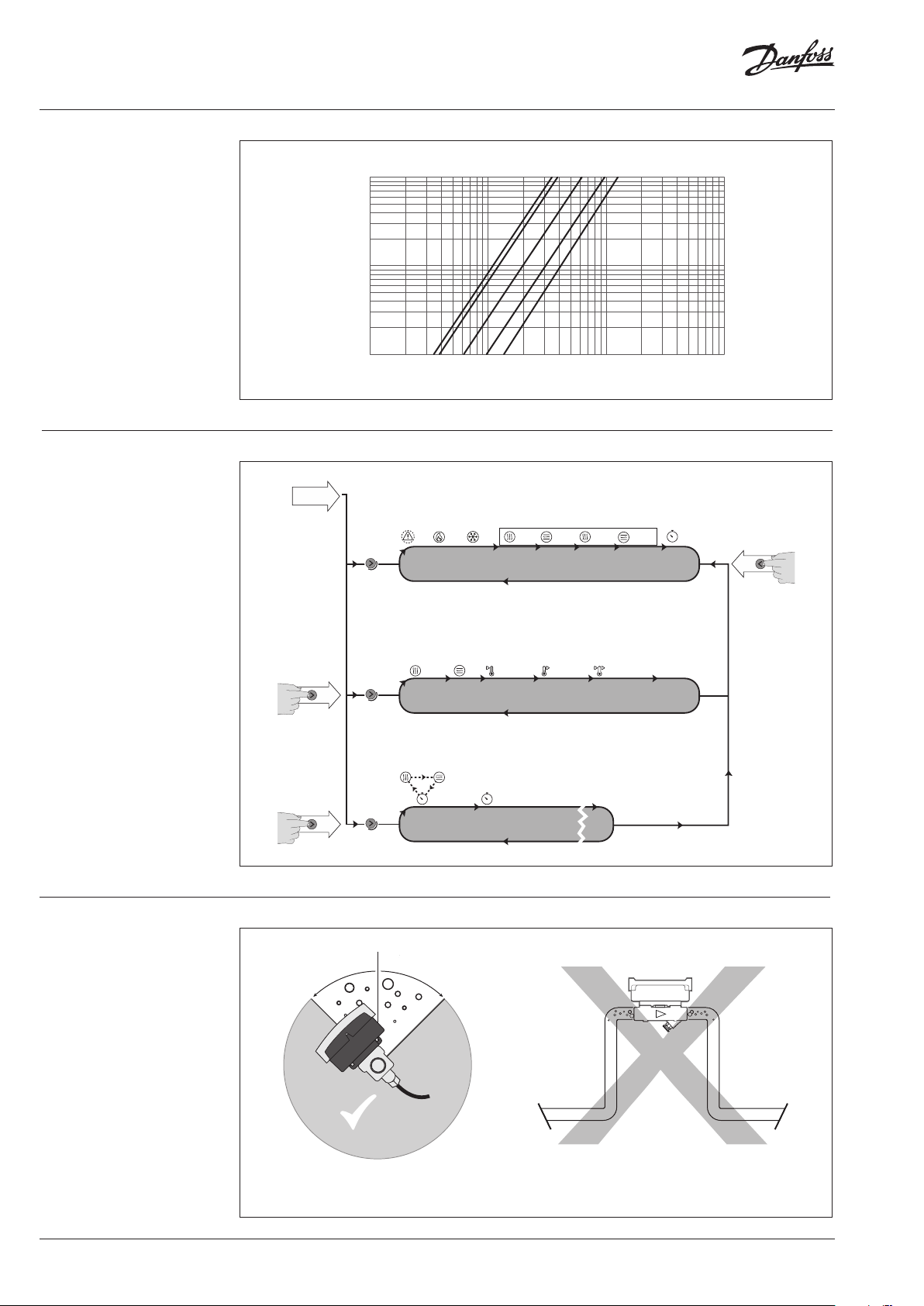

Caída de presión (a qp 50 °C)

(mbar)

150

160

130

220

Valores Kvs (Δp=Q2/Kvs2)

3,46

3,87

6,25

9,71

12,79

Conexión

G¾A”

G1A”

G1¼A”

G1½A”

110 mm

130 mm

160 mm

260 mm

Presión PN

(bar)

16 (SonoSafe); 16 y 25 (SonoSelect)

IP [EN60529]

Límites de temperatura

(°C)

0 a 105 (SonoSafe); 0 a 105 y 0 a 130 (SonoSelect)

Longitud del cable

1,5 m (SonoSelect 10: PUR o silicona), 0,5 m (SonoSafe 10: PVC)

* Preparado técnicamente para 1:250 qi

Montaje

En cualquier posición, sin restricciones de entrada o salida

2 | AI191586476414es-001003

Ficha técnica	Contadores de energía SonoSelect 10 y SonoSafe 10

Especificaciones técnicas, sensor de caudal

Tipo		Pt1000 corto directo, 2 cables
Tamaño		Diámetro: Ø5,2 mm, longitud: 26 mm
Boquilla		M10 1 mm, de cobre, con pasador
Longitud del cable			1,5 m
Precisión			Clase B (EN 60751)
Rango de temperatura	SonoSafe		SonoSelect
Rango de temperatura	5 a 95 °C		0 a 105 °C	0 a 150 °C
	5 a 95 °C		0 a 105 °C	0 a 150 °C
IP		65
Rango de temperatura aprobado	SonoSafe		SonoSelect
según norma EN 60751	Θ: 0 - 105 °C		Θ: 0 - 105 °C	Θ: 0 - 150 °C
Diferencia de temp. EN 60751	SonoSafe		SonoSelect
Diferencia de temp. EN 60751	ΔΘ:3 - 105 K		ΔΘ:3 - 105 K	ΔΘ:3 - 150 K
	ΔΘ:3 - 105 K		ΔΘ:3 - 105 K	ΔΘ:3 - 150 K
Presión			25 bar

Módulos de comunicaciones

* Véase la sección de telegrama de datos.

Módulos en general

A fin de adaptar el contador a diversas aplicaciones, SonoSelect 10 y SonoSafe 10 cuentan con una ranura para la instalación de módulos de comunicación. Cada módulo dispone de su propio microcontrolador y su propia batería de alimentaciónLos módulos tienen un conjunto de parámetros propio, que se almacena en la memoria flash de su microcontrolador. Una copia local de los parámetros del contador de energía que se usan para la comunicación se almacena en el módulo. Los datos del módulo se actualizan en el contador cada diez minutos. Alimentación: batería de litio-cloruro de tionilo (la mitad del tamaño AA) o conexión a toma de corriente (230 V). Las dos entradas/salidas de pulsos tienen una toma de tierra común.

Los módulos están galvánicamente aislados de los principales circuitos del contador de energía.

Módulo M-Bus con cable con 2 entradas de pulsos

Una vez instalado el contador, aparecerá el icono de comunicación por cable y las entradas de pulsos en el bucle 2 de la pantalla. El M-Bus con cable está galvánicamente aislado del microcontrolador y las entradas de pulsos.

Las dos entradas de pulsos pueden programarse independientemente la una de la otra (véanse las especificaciones del módulo de entrada de pulsos).

	M-Bus (primario)	Batería de litio-cloruro de tionilo (la mitad del tamaño AA)
	M-Bus (secundario)	M-Bus suministro
	Velocidades de baudios admitidas	300, 2400, 4800, 9600
	Protocolo de comunicación	Según las normas EN 1434-3 y EN 13757-3
	Vida útil de la batería	16+1 año
	Direccionamiento	Número de serie: sssssvvNNyyWW
	Direccionamiento	ss: Dirección principal, yWWsssss: Dirección secundaria
		ss: Dirección principal, yWWsssss: Dirección secundaria

Módulo de comunicación OMS inalámbrico, 868,95 MHz con 2 entradas de pulsos

Una vez instalado el contador, aparecerá el icono de comunicación inalámbrica y las entradas de pulsos en el bucle 2 de la pantalla. Las dos entradas de pulsos pueden programarse independientemente la una de la otra (véanse las especificaciones del módulo de entrada de pulsos).

	Estándar	Sistema abierto de medida (OMS) versión 4.0.2
	Frecuencia	868,95 MHz
	Antena	Interno
	Potencia de transmisión	10 mW (máx. 25 mW; 13,9 dBm)
	Modo	Modo T1
	Encriptado	Encriptado AES 128 bits (modo 5); contraseña estática parametrizada
	Intervalo de envío	Red fija: 15 min.
	Telegrama	Telegrama estándar*
	Vida útil de la batería	12+1 año (con entradas de pulsos apagadas)
	Direccionamiento	Número de serie: sssssvvNNyyWW
	Direccionamiento	yWWsssss: Dirección secundaria
		yWWsssss: Dirección secundaria

* Adecuado tanto para interruptor electrónico como para contacto Reed.

Módulo con 2 entradas de pulsos

Una vez instalado el contador, aparecerá el icono de entradas de pulsos en el bucle 2 de la pantalla. El volumen acumulado solo se puede leer con conexión. Las dos entradas de pulsos pueden programarse independientemente la una de la otra.

	Valor de pulso	0,001 m³ a 1 m³ por pulso
	Voltaje de alimentación	≤ 6,0 V
	Corriente de origen	≤ 0,1 mA
	Umbral de entrada de nivel alto	≥ 2 V
	Umbral de entrada de nivel bajo	≤ 0,5 V
	Resistor de actuación	100 kΩ
	Longitud del pulso	≥100 ms
	Frecuencia máxima	≤ 5 Hz
	Entradas de pulsos	Según la norma EN 1434-2, sección 7.1.5
	Entradas de pulsos	(clasificación de dispositivos de entrada de pulsos Clase IB)*

	Vida útil de la batería	16+1 año

AI191586476414es-001003 | 3

Ficha técnica	Contadores de energía SonoSelect 10 y SonoSafe 10

Módulos de comunicación

(continua)

*Ajuste predeterminado. Puede modificarse a través de SonoApp

Módulo con 2 salidas de pulsos

Una vez instalado el contador, aparecerá el icono de comunicación por cable en el bucle 2 de la pantalla.

	Pulso 1 (energía*)	+ terminal 16, - terminal 17
	Pulso 2 (volumen*)	+ terminal 18, - terminal 19
	Valor de pulso*	La unidad sigue la pantalla. El escalamiento sigue el dígito menos importante
	Valor de pulso*	de la pantalla (el ajuste por defecto puede cambiarse a través de SonoApp).

	Programación de pulsos	Actualizaciones cada 15 segundos
	Inversión de polaridad:	No es posible, aunque puede soportar -30 V, máx. 27 mA sin sufrir daños
	Longitud del pulso	≥100 ms
	Pausa de pulsos:	≥100 ms
	Voltaje de alimentación	3-30 V
	Corriente de origen	≤ 27 mA
	Estado ON	U<2,0 a 27 mA
	Estado OFF	R>=6 MΩ
	Frecuencia máxima	≤ 5 Hz
	Salidas de pulsos	Según la norma EN 1434-2, sección 8.2.3
	Salidas de pulsos	(clasificación de dispositivos de salida de pulsos Clase OB)

	Vida útil de la batería	16+1 año
	Longitud del cable	Máx. 25 m
		E32 se activa en el contador si:
	Alarmas	1) La batería del módulo está agotada
		2) Cuando el número de pulsos retrasados supera los 5000 (escalamiento incorrecto)

Nota: el ajuste por defecto puede modificarse a través de SonoApp

Telegrama de datos

M-Bus con cable		M-bus inalámbrico (OMS)		M-bus inalámbrico (de paso)
Telegrama estándar		Red fija para telegramas estándar		Telegrama estándar de paso:
(16 segundos si está conectada		(intervalo de envío de 15 minutos,		(intervalo de envío de 2 minutos,
la corriente):		16 segundos si está conectada		16 segundos si está conectada
•	Energía acumulada (calefacción	la corriente):		la corriente):
	y refrigeración para doble función)	•	Energía acumulada (calefacción	•	Energía acumulada (calefacción
•	Volumen acumulado (calefacción		y refrigeración para doble función)		y refrigeración para doble función)
	y refrigeración para doble función)	•	Volumen acumulado (calefacción	•	Volumen acumulado (calefacción
•	Caudal actual		y refrigeración para doble función)		y refrigeración para doble función)
•	Potencia actual	•	Caudal actual	•	Hora actual
•	Temperatura de alimentación	•	Potencia actual	• Contador de horas de fábrica
•	Temperatura de retorno	•	Temperatura de alimentación	•	Registro mensual 1
•	Diferencia de temperatura	•	Temperatura de retorno		(último registro mensual)
• Temperatura de la carcasa		•	Hora actual
•	Hora actual
•	Contador de horas de fábrica
• Contador de horas OK

Contadores de doble	Los contadores de doble función están diseñados para aplicaciones de calefacción y refrigeración. El valor Θhc
función	por defecto es 30 °C y puede configurarse con SonoApp. Contadores de energía de doble función disponibles
	solo en el rango meteorológico aprobado de 5-95 °C.

θhc

- Θ

θEntrada

		0

<![if ! IE]> <![endif]>mín	<![if ! IE]> <![endif]>hc		<![if ! IE]> <![endif]>hc	<![if ! IE]> <![endif]>mín
<![if ! IE]> <![endif]>mín	<![if ! IE]> <![endif]>hc		<![if ! IE]> <![endif]>hc	<![if ! IE]> <![endif]>mín
<![if ! IE]> <![endif]>Θ	<![if ! IE]> <![endif]>Θ	<![if ! IE]> <![endif]>Θ		<![if ! IE]> <![endif]>Θ

	Clave
θhc		Sin acumulación energética
		Sin acumulación energética
		Calefacción

+ Θ		Refrigeración

	ΔΘhc==ΔΘcierre= 0,25K= 0,25K
	ΔΘhc==ΔΘcierre= 0,25K= 0,25K

4 | AI191586476414es-001003

Danfoss SonoSelect 10, SonoSafe 10 Data sheet

Ficha técnica	Contadores de energía SonoSelect 10 y SonoSafe 10

Esquemas de aplicaciones

Los contadores de calor tienen un sensor de temperatura rojo en la tubería de suministro y todos los contadores de refrigeración uno azul.

Suministro

Retorno

Precisión

	5,5				Error del sensor de caudal
	5,5
	5,0
	4,5
	4,0
	3,5
	3,0
	2,5
	2,0
	1,5
<![if ! IE]> <![endif]>[%]	1,0
<![if ! IE]> <![endif]>[%]	0,5
<![if ! IE]> <![endif]>Error	0,0
<![if ! IE]> <![endif]>Error	-0,5
	-1,0
	-1,5
	-2,0
	-2,5
	-3,0
	-3,5
	-4,0
	-4,5				EN 1434, clase 2'			Límites de precisión de producción a 50 °C
	-5,0				EN 1434, clase 2'			Límites de precisión de producción a 50 °C
	-5,0
	-5,5
	0	10	20	30	40	50	60	70	80	90	100

Caudal [%]

Nota: según la norma EN 1434.

AI191586476414es-001003 | 5

+ 11 hidden pages
