Karta katalogowa

Ciepłomierze

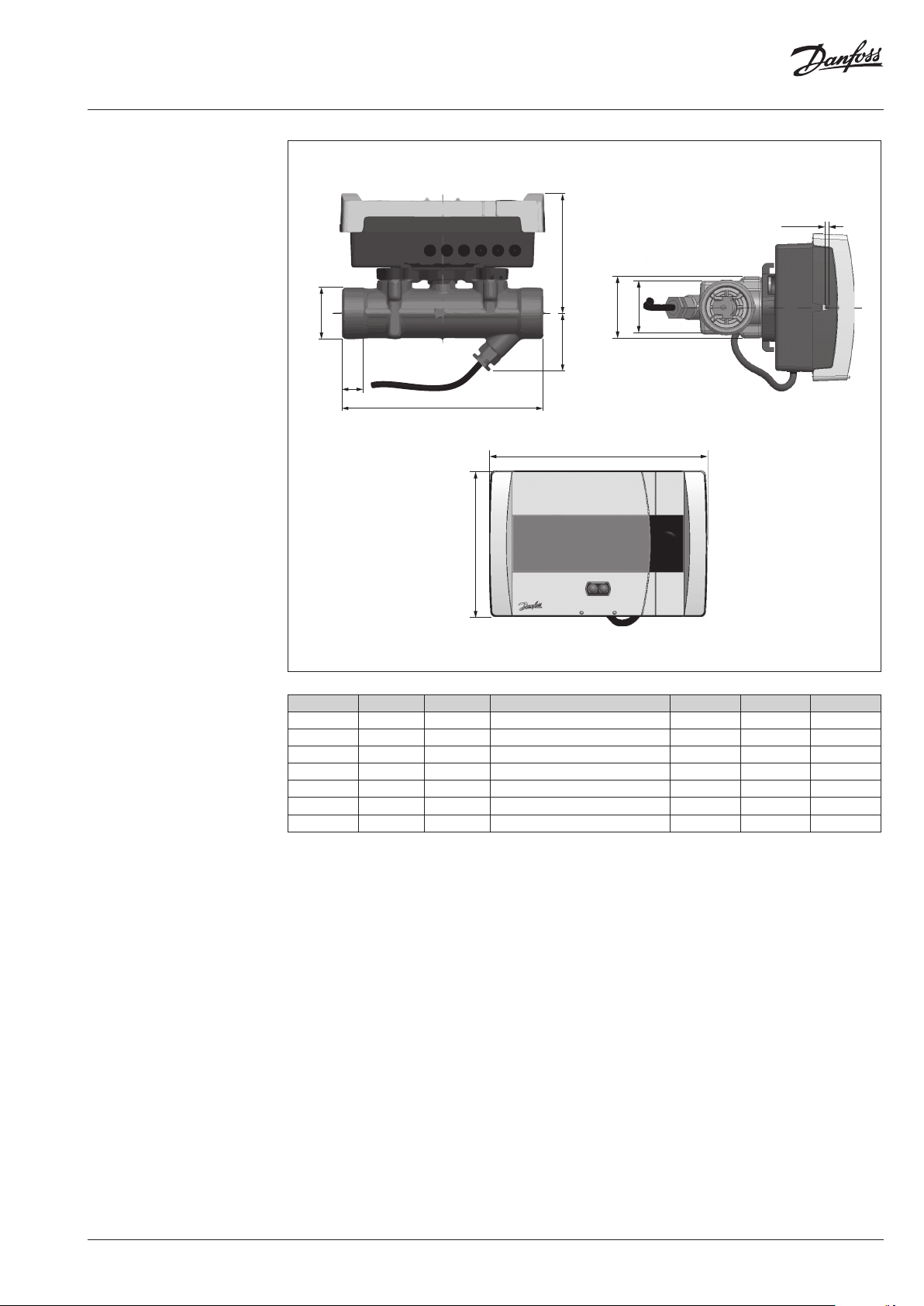

SonoSelect 10 i SonoSafe 10

Opis

SonoSelect 10 i SonoSafe 10 firmy Danfoss,

to ultradźwiękowe, kompaktowe ciepłomierze przeznaczone do pomiaru zużycia energii

w instalacjach ogrzewania, chłodzenia oraz połączonych instalacjach ogrzewania i chłodzenia dla celów rozliczeniowych. Liczniki przystosowane są do zdalnego odczytu radiowego (AMR).

Konstrukcja tych ciepłomierzy opiera się

na ultradźwiękowym przetworniku przepływu, parze czujników temperatury Pt1000 oraz przelicznika ze zintegrowanymi obwodami pomiaru temperatury oraz obliczania przepływu i energii.

Najważniejsze cechy:

•Sprawdzona zasada pomiaru ultradźwiękowego, opracowana z myślą o długiej żywotności

•Brak wymagań odcinków prostych przed i za przetwornikiem przepływu

•Niski spadek ciśnienia wynoszący do 0,03 bara przy qp

•Duży wyświetlacz LCD o wymiarach 85 x 35 mm wyświetlający 8 cyfr (wysokość 11,5 mm), menu nawigacyjne i panel informacyjny

•Konstrukcja kompaktowa

•Rozszerzony rejestr zmian i błędów

•Pamięć: 4 lata przechowywania danych, a także wartości zapisanych w rejestrach rocznych i miesięcznych (w tym z impulsowego sygnału wejściowego)

•Możliwość rozbudowy przy użyciu modułów komunikacyjnych (podwójna szyna danych M-Bus, połączenie z wodomierzem)

•Zasilanie baterią (wymienną) 3,6 V lub za pośrednictwem zasilania sieciowego 230 V

•Szybkość transmisji danych 300, 2400, 4800 i 9600 bitów/s

•SonoApp współpracująca z systemem Android (Bluetooth LE za pośrednictwem klucza sprzętowego)

	Cechy	SonoSelect 10		SonoSafe 10
	szczególne:
	Bateria	•	Żywotność baterii: 16 lat + 1 rok (od daty produkcji)	•	Żywotność baterii: 10 lat + 1 rok
		• Ogrzewanie lub chłodzenie bądź kombinacja ogrzewania		• Ogrzewanie
			i chłodzenia	•	Możliwość skonfigurowania
		• Możliwość skonfigurowania na miejscu instalacji na zasilanie			na miejscu jednostek energii
			lub powrót	•	Wolne złącze umożliwiające
	Możliwości	• Możliwość skonfigurowania na miejscu jednostek energii			rozbudowę modułu
		• Wolne złącze umożliwiające rozbudowę modułu komunikacyjnego			komunikacyjnego
		• 1,5 m kabel poliuretanowy lub silikonowy znajdujący się pomiędzy		•	Kabel PCW o długości 0,5 m
			przelicznikiem a przetwornikiem przepływu zapewnia możliwość		pomiędzy przelicznikiem
			swobodnego montażu, na przykład, w węzłach mieszkaniowych		a przetwornikiem przepływu
		• Norma EN1434, klasa 2 + przeliczanie przepływu co 0,5 sekundy
		• Monitoring nieupoważnionego dostępu uruchamiający alarm
			w przypadku otwarcia pokrywy wewnętrznej przelicznika	• Norma EN1434, klasa 2 + przeliczanie
			przez osoby nieupoważnione
	Bezpieczeństwo				przepływu co 2 sekundy
		• Funkcja diagnostyczna gwarantująca prawidłowość danych		•
			gromadzonych przez ciepłomierz		Przelicznik IP54
		•	Przelicznik IP65
		• Wskazania przepływu wstecznego
				•	Narzędzie instalatora
		•	Narzędzie instalatora (Instrukcja i konfiguracja np. AMR, impulsów,		(Instrukcja i konfiguracja
					np. AMR, impulsów, jednostek)
			jednostek, instalacji na rurociągu zasilającym/powrotnym)
				•	Narzędzie przeznaczone
	SonoApp	•	Narzędzie konfiguracyjne (wiąże lokalizację z numerem seryjnym)
					do obsługi urządzenia
		•	Narzędzie przeznaczone do obsługi urządzenia (odczyt zdalny
					(odczyt zdalny typu Walk-by)
			typu Walk-by + diagnostyka)
				•	Narzędzie konfiguracyjne (wiąże
					lokalizację z numerem seryjnym)

© Danfoss | 2021.08

AI191586476414pl-001003 | 1

Karta katalogowa	Ciepłomierze SonoSelect 10 i SonoSafe 10

Dane techniczne

— kompletny ciepłomierz

* Ciepłomierze dwufunkcyjne oferowane są wyłącznie dla zatwierdzonego zakresu meteorologicznego 5-95°C

	Zastosowanie	Ogrzewanie, chłodzenie lub kombinacja ogrzewania i chłodzenia*
	Czynnik	Jakość wody: pH od 7 do 9,5 VDI 2035, VdTÜV TCh 1466
	Zatwierdzenia, ogrzewanie	Norma EN1434 klasa 2 i 3, MID (DK-0200-MI004-034), CPA zgodnie z JJG225 -2010
	Zatwierdzenia, chłodzenie	Dania: TS 27.02 010, Szwajcaria: METAS CH-T2-17763-01,
		Niemcy: PTB 17-22.001-DK, Austria: BEV-13.426_0078-E2_2017
		Przepływ: 0,5 s (SonoSelect 10), 2 s (SonoSafe 10)
	Cykl pomiarowy	Energia: 0,5 s (SonoSelect 10), 2 s (SonoSafe 10)
		Temperatura: 4 s (SonoSelect 10), 10 s (SonoSafe 10)
		SonoSafe		SonoSelect
	Zatwierdzony zakres meteorologiczny	ΔΘ: 3-90 K		ΔΘ: 3-90 K		ΔΘ: 3-125 K
		Θ: 5-95°C		Θ: 5-95°C		Θ: 5-130°C
	Wartości graniczne temp.	SonoSafe		SonoSelect
		ΔΘ: 0,25-100 K		ΔΘ: 0,25-100 K		ΔΘ: 0,25-130 K
	(obliczanie energii)
		Θ: 0-105°C		Θ: 0-105°C		Θ: 0-140°C
	IP		65 (SonoSelect 10), 54 (SonoSafe 10)
	Odciążenie kabla			Wytrzymałość: ponad 5 kg
	Temperatura otoczenia podczas pracy	Klasa A: 5-55°C (montaż wewnątrz pomieszczeń bez kondensacji)
	Temperatura otoczenia			-25-60°C
	podczas magazynowania
	Temperatura czynnika	SonoSafe		SonoSelect
		5-95°C		5-95°C		5-130°C
	Środowisko mechaniczne			Klasa M2
	Środowisko elektromagnetyczne			Klasa E1

Dane techniczne

Zasilanie

Bateria litowa 3,6 V DC (2 AA SonoSelect 1 AA SonoSafe), zasilanie sieciowe 230 V AC

— przelicznik

Żywotność baterii*

16 lat + 1 rok (SonoSelect 10), 10 lat + 1 rok (SonoSafe 10)

Napięcie prądu zmiennego

230 V AC

Tolerancja napięcia

+10/-15%

Częstotliwość napięcia prądu zmiennego

50/60 Hz

Pobór mocy

< 2,5 VA

Wyjście

3,6 V DC

Zasilanie sieciowe

Integral SuperCap eliminuje przerwy

Zasilanie pomocnicze

w zasilaniu ciepłomierza, powodowane

przerwami w dopływie energii

elektrycznej, trwające do 60 min.

Dławik kablowy

M12

Kabel zasilania sieciowego

2-żyłowy ze złączem PHR3-2

do zasilania sieciowego

Wyświetlacz LCD o wymiarach 85 x 35 mm wyświetlający 8 cyfr (wysokość 11,5 mm)

Wyświetlacz

Przewodnik po menu oraz panel informacyjny

16 lat pracy przy qp, 45°C bez przepełnienia wyświetlacza

Jednostki

MWh — kWh — GJ — Gcal — °C — K — m³ — m³/h — l/h

4 lata przechowywania danych, a także wartości zapisanych w rejestrach

Pamięć

rocznych i miesięcznych (w tym z impulsowego sygnału wejściowego),

dostępnych jako FW01.06.00

Zgodne z EN62056-21.

Złącze optyczne

Protokół danych zgodny z EN13757-3, obsługujący transmisję

danych z prędkością 2400 lub 4800 bodów.

* Pomiar żywotności baterii zgodnie z

Przewodowy M-Bus zgodny z EN13757-3, obsługujący transmisję

danych z prędkością 300, 2400, 4800, 9600 bodów.

następującymi warunkami wstępnymi:

Komunikacja

Dostarczana z kablem o długości 1 m (SonoSelect 10: PUR, SonoSafe 10: PCW)

temp. obudowy 45°C, transmisja co

Numer seryjny: sssssvvNNyyWW (adresowanie)

15 min z szybkością 2400 bodów lub

ss: Adres pierwotny, yWWsssss: Adres wtórny

wyższą, magistrala długości 80 metrów.

1 złącze przeznaczone dla modułu komunikacyjnego (moduł dostarczany

W celu uzyskania dalszych informacji

Komunikacja dodatkowa

w zestawie fabrycznym lub do zamówienia celem późniejszej rozbudowy)

prosimy o kontakt z firmą Danfoss.

Dane techniczne

DN

15

15

20

20

25

25

25

32

— przetwornik przepływu

Przepływ nominalny qp

(m³/h)

0,6

1,5

1,5

2,5

3,5

3,5

6,0

6,0

Przepływ maksymalny qs

(m³/h)

1,2

3

3

5

7

7

12

12

Przepływ minimalny (1:100) qi*

(m³/h)

0,006

0,015

0,015

0,025

0,035

0,035

0,06

0,06

Przepływ odcinający qc

(m³/h)

0,0012

0,003

0,003

0,005

0,007

0,007

0,012

0,012

Przepływ nadmiarowy qss

(m³/h)

1,32

3,3

3,3

5,5

7,7

7,7

12,3

12,3

Spadek ciśnienia (przy qp 50°C) (mBarów)

30

150

150

160

130

130

220

220

Wartości Kvs (Δp = Q2/Kvs2)

3,46

3,87

6,25

9,71

9,71

12,79

Połączenia

G¾A”

G1A”

G1¼A”

G1¼A”

G1¼A”

G1½A”

110 mm

130 mm

160 mm

260 mm

260 mm

260 mm

Ciśnienie PN

(bary)

16 (SonoSafe); 16 i 25 (SonoSelect)

IP [EN60529]

65

Ograniczenia temperaturowe

(°C)

0 do 105 (SonoSafe); 0 do 105 i 0 do 130 (SonoSelect)

Długość kabla

1,5 m (SonoSelect 10: PUR lub silikon), 0,5 m (SonoSafe 10: PCW)

Montaż

Dowolne położenie, brak wymagań odcinków prostych

* Technicznie gotowy na 1:250 qi

przed i za przetwornikiem przepływu

2 | AI191586476414pl-001003

© Danfoss | 2021.08

Karta katalogowa	Ciepłomierze SonoSelect 10 i SonoSafe 10

Dane techniczne

— czujnik temperatury

Typ	Pt1000 bezpośrednio zanurzony w czynniku, 2-żyłowy
Rozmiar		Średnica: Ø 5,2 mm, długość: 26 mm
Złączka		Mosiądz M10 x 1 mm, z blokadą sworznia
Długość kabla			1,5 m
Dokładność			Klasa B (EN60751)
Zakres temperatur	SonoSafe		SonoSelect
	5 do 95°C		0 do 105°C		0 do 150°C
IP		65
Zatwierdzony zakres temperatur	SonoSafe		SonoSelect
zgodny z normą EN60751	Θ: 0-105°C		Θ: 0-105°C		Θ: 0-150°C
Różnica temperatur EN60751	SonoSafe		SonoSelect
	ΔΘ: 3-105 K		ΔΘ: 3-105 K		ΔΘ: 3-150 K
Ciśnienie			25 barów

Moduły komunikacyjne

* Patrz rozdział zawierający omówienie telegramu danych.

* Możliwość wykorzystywania zarówno z przełącznikiem elektronicznym,

jak i zestykiem magnetycznym.

Moduły — informacje ogólne

W celu dostosowania ciepłomierza do różnych zastosowań, SonoSelect 10 i SonoSafe 10 zostały wyposażone w złącze umożliwiające montaż modułów komunikacyjnych. Każdy moduł posiada swój własny regulator µ, zasilany z własnej baterii. Moduły posiadają własny zestaw parametrów, który zapisywany jest w pamięci flash modułu regulatora µ. W module przechowywana jest lokalna kopia parametrów licznika energii wykorzystywanych w celu komunikacji. Dane pochodzące

z modułu są aktualizowane w przeliczniku co 10 minut.

Zasilanie: Bateria — chlorek litowo-tionylowy (połowa wielkości AA) lub zasilanie sieciowe (230 V). Wejścia/wyjścia 2-impulsowe posiadają wspólne uziemienie.

Moduły galwanicznie odizolowane od głównego obwodu ciepłomierza.

Przewodowy moduł M-Bus z 2 wejściami impulsowymi

Po zainstalowaniu w ciepłomierzu, na wyświetlaczu pojawi się ikona komunikacji przewodowej

i wejść impulsowych w pętli 2. Przewodowy M-Bus jest galwanicznie odizolowany od regulatora µ i wejść impulsowych. Dwa wejścia impulsowe mogą zostać zaprogramowane niezależnie od siebie (patrz specyfikacja modułu wejść impulsowych).

M-Bus (podstawowy)	Bateria: chlorek litowo-tionylowy (połowa wielkości AA)
M-Bus (drugorzędny)	Zasilanie M-Bus
Obsługiwana szybkość transmisji danych	300, 2400, 4800, 9600
Protokół komunikacyjny	Zgodny z EN1434-3 i EN13757-3
Żywotność baterii	16 lat + 1 rok
Adresowanie	Numer seryjny: sssssvvNNyyWW, ss: Adres pierwotny, yWWsssss: Adres wtórny

Bezprzewodowy moduł komunikacji OMS, 868,95 MHz z 2 wejściami impulsowymi

Po zainstalowaniu w ciepłomierzu, na wyświetlaczu pojawi się ikona komunikacji bezprzewodowej i wejść impulsowych pętli 2. Dwa wejścia impulsowe mogą zostać zaprogramowane niezależnie od siebie (patrz specyfikacja modułu wejść impulsowych).

Standard	Otwarty system pomiarowy (OMS), wersja 4.0.2
Częstotliwość	868,95 MHz
Antena	Wewnętrzna
Moc transmisji	10mW (maks. 25 mW; 13,9 dBm)
Tryb	Tryb T1
Szyfrowanie	Szyfrowanie 128-bitowe AES (tryb 5), Sparametryzowany Klucz Statyczny
Interwał przesyłania	Sieć stacjonarna: 15 min
Telegram	Telegram standardowy*
Żywotność baterii	16 lat + 1 rok (przy wyłączonych wejściach impulsowych)
Adresowanie	Numer seryjny: sssssvvNNyyWW, ss: Adres pierwotny, yWWsssss: Adres wtórny

Moduł 2 wejść impulsowych

Po zainstalowaniu w ciepłomierzu, na wyświetlaczu, w pętli 2 pojawi się ikona wejść impulsowych. Objętość skumulowana może zostać odczytana jedynie poprzez funkcję komunikacji. Dwa wejścia impulsowe mogą zostać zaprogramowane niezależnie od siebie.

	Wartość impulsu	0,001 m³ do 1 m³ na impuls
	Napięcie zasilania	≤ 6,0 V
	Prąd źródłowy	≤ 0,1 mA
	Wartość progowa wejścia	≥ 2 V
	wysokiego poziomu
	Wartość progowa wejścia	≤ 0,5 V
	niskiego poziomu
	Rezystor podwyższający	100 kΩ
	Czas trwania impulsu	≥ 100 ms
	Częstotliwość maksymalna	≤ 5 Hz
	Wejścia impulsowe	Zgodnie z EN1434-2, rozdział 7.1.5 (Klasyfikacja urządzeń wejść impulsowych, klasa IB)*
	Żywotność baterii	16 lat + 1 rok

© Danfoss | 2021.08

AI191586476414pl-001003 | 3

Karta katalogowa	Ciepłomierze SonoSelect 10 i SonoSafe 10

Moduły komunikacyjne

(ciąg dalszy)

* Nastawa domyślna. Możliwość zmiany za pośrednictwem SonoApp

Uwaga! Nastawę domyślną można zmienić za pośrednictwem SonoApp

Moduł 2 wyjść impulsowych

Po zainstalowaniu w ciepłomierzu, na wyświetlaczu, w pętli 2 pojawi się ikona komunikacji przewodowej.

	Impuls 1 (energia*)	Złącze + 16, złącze - 17
	Impuls 2 (objętość*)	Złącze + 18, złącze - 19
		Jednostki wyświetlane na wyświetlaczu.
	Wartość impulsu*	Skalowanie następuje po najmniej znaczącej cyfrze wyświetlanej na wyświetlaczu
		(domyślną nastawę można zmienić przy użyciu SonoApp)
	Czas trwania impulsu	Aktualizacje co 15 sekund
	Odwrócona polaryzacja:	Niemożliwa, niemniej jednak jest w stanie, bez uszkodzenia,
		znieść napięcie wynoszące -30 V, maks. 27 mA
	Czas trwania impulsu	≥ 100 ms
	Pauza impulsu	≥ 100 ms
	Napięcie zasilania	3-30 V
	Prąd źródłowy	≤ 27 mA
	Stan „WŁ.”	U < 2,0 przy 27 mA
	Stan „WYŁ.”	R ≥ 6 MΩ
	Częstotliwość maksymalna	≤ 5 Hz
	Wyjścia impulsowe	Zgodnie z EN1434-2, rozdział 8.2.3
		(Klasyfikacja urządzeń wyjść impulsowych, klasa OB)
	Żywotność baterii	16 lat + 1 rok
	Długość kabla	Maks. 25 m
		E32 aktywowany jest w przypadku:
	Alarmy	1) Wyczerpania się baterii modułu
		2) Gdy liczba opóźnionych impulsów przekroczy 5000 (nieprawidłowe skalowanie)

Telegram danych

M-Bus — przewodowa		M-Bus — bezprzewodowa (OMS)		Bezprzewodowy interfejs
Telegram standardowy		Telegram standardowy — sieć		M-Bus (Walk-by)
(co 16 sekund w przypadku		stacjonarna (interwał przesyłania:		Telegram standardowy, odczyt zdalny
zasilania sieciowego):		15 minut; 16 sekund w przypadku		typu Walk-by (interwał przesyłania:
•	Energia skumulowana (ogrzewania	zasilania sieciowego):		2 minuty; 16 sekund w przypadku
	i chłodzenia dla dwufunkcyjnych)	•	Energia skumulowana (ogrzewania	zasilania sieciowego):
• Objętość skumulowana (ogrzewania			i chłodzenia dla dwufunkcyjnych)	• Energia skumulowana (ogrzewania
	i chłodzenia dla dwufunkcyjnych)	•	Objętość skumulowana (ogrzewania		i chłodzenia dla dwufunkcyjnych)
•	Aktualny przepływ		i chłodzenia dla dwufunkcyjnych)	• Objętość skumulowana (ogrzewania
•	Aktualna moc	•	Aktualny przepływ		i chłodzenia dla dwufunkcyjnych)
•	Temperatura zasilania	•	Aktualna moc	•	Aktualna godzina
•	Temperatura powrotu	•	temperatura zasilania	•	Fabryczny licznik godzin
•	Różnica temperatur	•	Temperatura powrotu	•	Rejestr 1 miesięczny
•	Temperatura obudowy	•	Aktualna godzina		(rejestr z ostatniego miesiąca)
•	Aktualna godzina
•	Fabryczny licznik godzin
•	Licznik godzin OK

Ciepłomierze dwufunkcyjne Ciepłomierze dwufunkcyjne przeznaczone są do aplikacji łączących ogrzewanie i chłodzenie. Wartość domyślna Θhc wynosi 30°C i może zostać skonfigurowana za pomocą SonoApp. Ciepłomierze dwufunkcyjne oferowane są wyłącznie dla zatwierdzonego zakresu meteorologicznego 5-95°C.

θhc

- Θ

θWlot

				0
	<![if ! IE]> <![endif]>min	<![if ! IE]> <![endif]>hc			<![if ! IE]> <![endif]>hc		<![if ! IE]> <![endif]>min
	<![if ! IE]> <![endif]>Θ	<![if ! IE]> <![endif]>Θ		<![if ! IE]> <![endif]>Θ			<![if ! IE]> <![endif]>Θ

		Legenda
	θhc		Brak akumulacji energii
			Ogrzewanie
	+ Θ		Chłodzenie
		ΔΘhc = ΔΘodcięcie = 0,25 K

4 | AI191586476414pl-001003

© Danfoss | 2021.08
