Údajový list

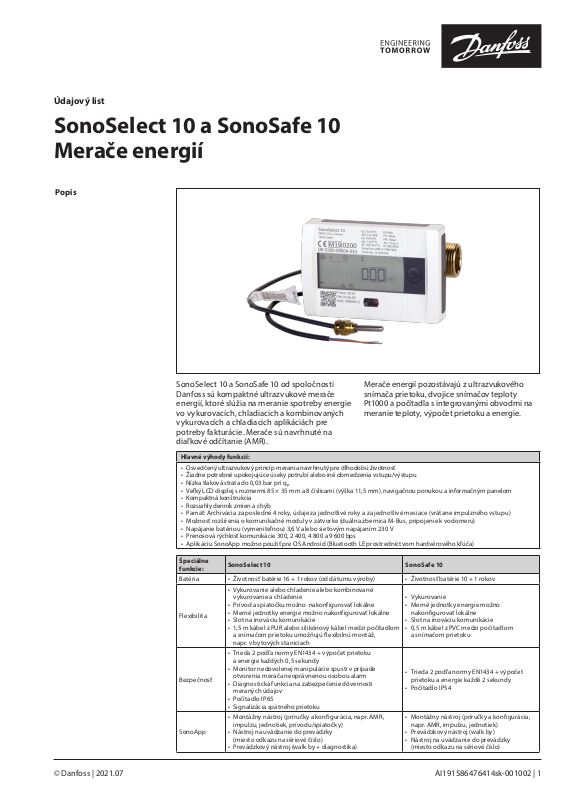

SonoSelect 10 a SonoSafe 10 Merače energií

Popis

SonoSelect 10 a SonoSafe 10 od spoločnosti Danfoss sú kompaktné ultrazvukové merače energií, ktoré slúžia na meranie spotreby energie vo vykurovacích, chladiacich a kombinovaných vykurovacích a chladiacich aplikáciách pre potreby fakturácie. Merače sú navrhnuté na diaľkové odčítanie (AMR).

Merače energií pozostávajú z ultrazvukového snímača prietoku, dvojice snímačov teploty Pt1000 a počítadla s integrovanými obvodmi na meranie teploty, výpočet prietoku a energie.

Hlavné výhody funkcií:

•Osvedčený ultrazvukový princíp merania navrhnutý pre dlhodobú životnosť

•Žiadne potrebné upokojujúce úseky potrubí alebo iné obmedzenia vstupu/výstupu

•Nízka tlaková strata do 0,03 bar pri qp

•Veľký LCD displej s rozmermi 85 × 35 mm a 8 číslicami (výška 11,5 mm), navigačnou ponukou a informačným panelom

•Kompaktná konštrukcia

•Rozsiahly denník zmien a chýb

•Pamäť: Archivácia za posledné 4 roky, údaje za jednotlivé roky a za jednotlivé mesiace (vrátane impulzného vstupu)

•Možnosť rozšírenia o komunikačné moduly v zátvorke (duálna zbernica M-Bus, pripojenie k vodomeru)

•Napájanie batériou (vymeniteľnou) 3,6 V alebo sieťovým napájaním 230 V

•Prenosová rýchlosť komunikácie 300, 2 400, 4 800 a 9 600 bps

•Aplikáciu SonoApp možno použiť pre OS Android (Bluetooth LE prostredníctvom hardvérového kľúča)

	Špeciálne	SonoSelect 10		SonoSafe 10
	funkcie:
	Batéria	•	Životnosť batérie 16 + 1 rokov (od dátumu výroby)	•	Životnosť batérie 10 + 1 rokov
		• Vykurovanie alebo chladenie alebo kombinované
			vykurovanie a chladenie	•	Vykurovanie
		• Prívod a spiatočku možno nakonfigurovať lokálne		• Merné jednotky energie možno
	Flexibilita	• Merné jednotky energie možno nakonfigurovať lokálne			nakonfigurovať lokálne
		• Slot na inováciu komunikácie		• Slot na inováciu komunikácie
		• 1,5 m kábel z PUR alebo silikónový kábel medzi počítadlom		• 0,5 m kábel z PVC medzi počítadlom
			a snímačom prietoku umožňujú flexibilnú montáž,		a snímačom prietoku
			napr. v bytových staniciach
		• Trieda 2 podľa normy EN1434 + výpočet prietoku
			a energie každých 0,5 sekundy
		•	Monitor nedovolenej manipulácie spustí v prípade	• Trieda 2 podľa normy EN1434 + výpočet
			otvorenia merača neoprávnenou osobou alarm
	Bezpečnosť				prietoku a energie každé 2 sekundy
		•	Diagnostická funkcia na zabezpečenie dôvernosti
				•	Počítadlo IP54
			meraných údajov
		•	Počítadlo IP65
		•	Signalizácia spätného prietoku
		• Montážny nástroj (príručky a konfigurácia, napr. AMR,		• Montážny nástroj (príručky a konfigurácia,
			impulzu, jednotiek, prívodu/spiatočky)		napr. AMR, impulzu, jednotiek)
	SonoApp	•	Nástroj na uvádzanie do prevádzky	• Prevádzkový nástroj (walk by)
			(miesto odkazu na sériové číslo)	• Nástroj na uvádzanie do prevádzky
		•	Prevádzkový nástroj (walk by + diagnostika)		(miesto odkazu na sériové číslo)

© Danfoss | 2021.07

AI191586476414sk-001002 | 1

Údajový list	Merače energií SonoSelect 10 a SonoSafe 10

Technické parametre,

Použitie

Vykurovanie, chladenie alebo kombinované vykurovanie a chladenie*

kompletný merač energií

Médium

Kvalita vody s pH 7 až 9,5 VDI 2035, VdTÜV TCh 1466

Schválenia, vykurovanie

Trieda 2 a 3 normy EN1434, MID (DK-0200-MI004-034), CPA podľa JJG225 -2010

Schválenia, chladenie

Dánsko: TS 27.02 010, Švajčiarsko: METAS CH-T2-17763-01,

Nemecko: PTB 17-22.001-DK, Rakúsko: BEV-13.426_0078-E2_2017

Prietok: 0,5 s (SonoSelect 10), 2 s (SonoSafe 10)

Cyklus merania

Energia: 0,5 s (SonoSelect 10), 2 s (SonoSafe 10)

Teplota: 4 s (SonoSelect 10), 10 s (SonoSafe 10)

SonoSafe

SonoSelect

Schválený meteorologický rozsah

ΔΘ: 3 – 90 K

ΔΘ: 3 – 90 K

ΔΘ: 3 – 125 K

Θ: 5 – 95 °C

Θ: 5 – 95 °C

Θ: 5 – 130 °C

SonoSafe

SonoSelect

Tepl. limity (výpočet energie)

ΔΘ: 0,25 – 100 K

ΔΘ: 0,25 – 100 K

ΔΘ: 0,25 – 130 K

Θ: 0 – 105 °C

Θ: 0 – 105 °C

Θ: 0 – 140 °C

IP

65 (SonoSelect 10), 54 (SonoSafe 10)

Drážka na uvoľnenie kábla

Zaťaženie viac než 5 kg

Prevádzková teplota prostredia

Trieda A: 5 – 55 °C, inštalácia v interiéri, bez kondenzácie

Teplota prostredia pri skladovaní

-25 – 60 °C

Teplota média

SonoSafe

SonoSelect

* Bifunkčné merače energií

5 – 95 °C

5 – 95 °C

5 – 130 °C

Mechanické prostredie

Trieda M2

sú k dispozícii iba v schválenom

Elektromagnetické prostredie

Trieda E1

meteorologickom rozmedzí 5 – 95 °C

Technické parametre,

Zdroj napájania

Lítiová batéria 3,6 V DC (2 AA SonoSelect 1 AA SonoSafe), sieťové napájanie 230 V AC

počítadlo

Životnosť batérií*

16 + 1 rok (SonoSelect 10), 10 + 1 rok (SonoSafe 10)

Napätie striedavého prúdu

230 V AC

Horná a dolná tolerancia napätia

+10 %/-15 %

Frekvencia napätia striedavého prúdu

50/60 Hz

Spotreba energie

< 2,5 VA

Sieťové napájanie

Výstup

3,6 V DC

Integrovaný systém SuperCap eliminuje

Záložný zdroj

prerušenia merača energií z dôvodu

výpadkov napájania až na 60 min.

Káblová priechodka

M12

Sieťový napájací kábel

2 vodiče s konektorom PHR3-2

pre sieťové napájanie

LCD displej s rozmermi 85 × 35 mm a 8 číslicami (výška hlavných znakov 11,5 mm)

Displej

Sprievodca menu a informačný panel

16 rokov prevádzky pri qp, 45 °C bez pretečenia displeja

Jednotky

MWh – kWh – GJ - Gcal – °C – K - m3 – m3/h – l/h

Pamäť

Archivácia za posledné 4 roky, údaje za jednotlivé roky a za jednotlivé mesiace

(vrátane impulzného vstupu) k dispozícii od verzie FW01.06.00

Optické podľa normy EN62056-21.

Optické rozhranie

Dátový protokol podľa normy EN13757-3,

* Životnosť batérie sa meria

podporuje prenosovú rýchlosť 2 400 alebo 4 800 baud.

Káblová zbernica M-Bus podľa normy EN13757-3,

za nasledovných predbežných

podporuje prenosovú rýchlosť 300, 2 400, 4 800 a 9 600 baud.

podmienok: teplota puzdra 45 °C,

Komunikácia

Dodávané s káblom 1 m (SonoSelect 10: PUR, SonoSafe 10: PVC)

komunikácia každých 15 minút pri

Sériové číslo: sssssvvNNyyWW (adresovanie)

rýchlosti 2 400 baud alebo vyššej,

ss: Primárna adresa, yWWsssss: Sekundárna adresa

80 metrov na zbernici. Ďalšie informácie

Ďalšia komunikácia

1 slot pre komunikačný modul (dodávaný z výroby alebo pri novšej inovácii)

vám poskytne spoločnosť Danfoss

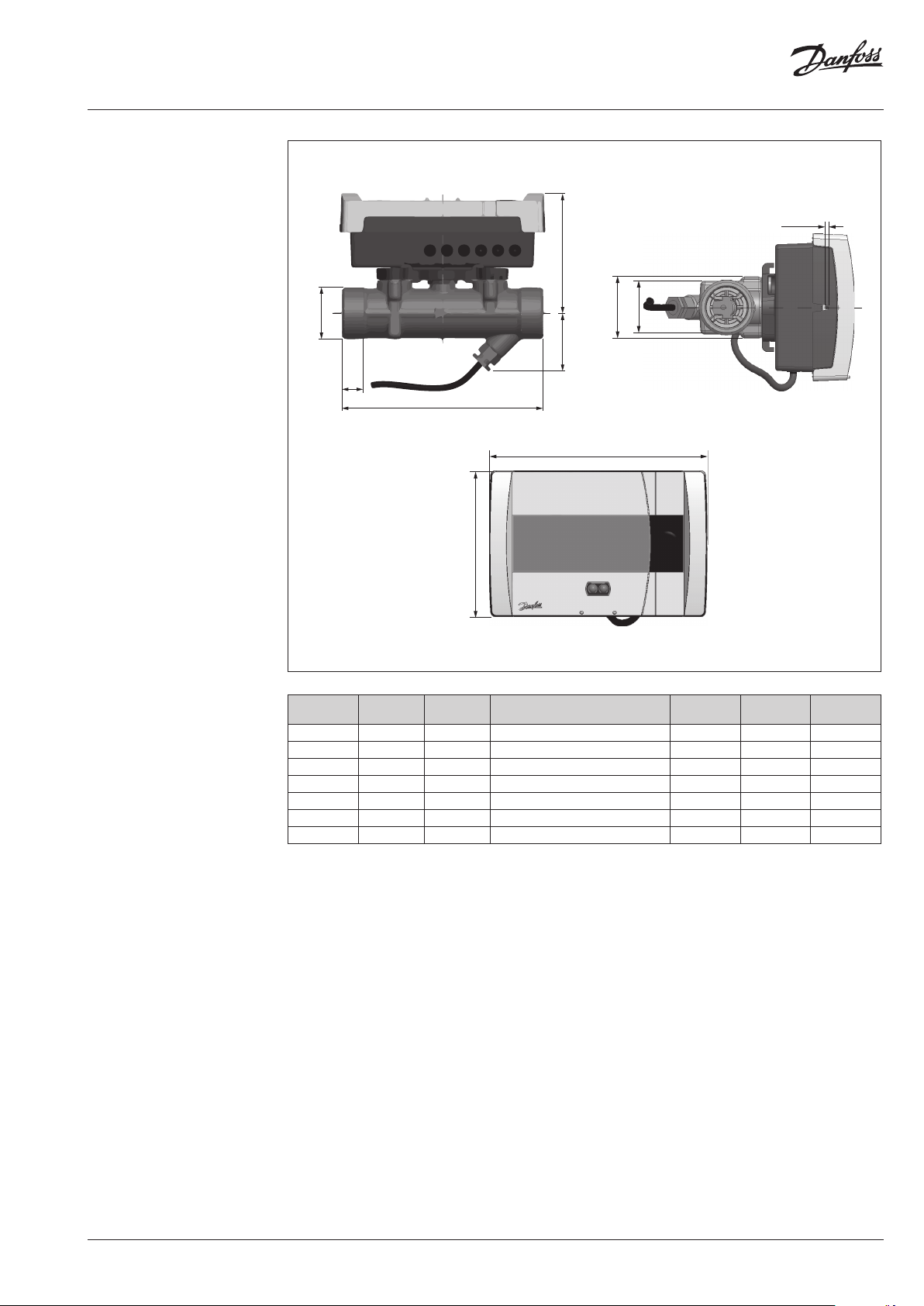

Technické parametre,

DN

15

15

20

20

25

25

25

32

snímač prietoku

Nominálny prietok qp

(m3/h)

0,6

1,5

1,5

2,5

3,5

3,5

6,0

6,0

Maximálny prietok qs

(m3/h)

1,2

3

3

5

7

7

12

12

Minimálny prietok

(m3/h)

0,006

0,015

0,015

0,025

0,035

0,035

0,06

0,06

(1:100) qi*

Prerušený prietok qc

(m3/h)

0,0012

0,003

0,003

0,005

0,007

0,007

0,012

0,012

Nadprietok qss

(m3/h)

1,32

3,3

3,3

5,5

7,7

7,7

12,3

12,3

Tlaková strata (pri qp 50 °C)

(mbar)

30

150

150

160

130

130

220

220

Hodnoty Kvs (Δp = Q2/Kvs2)

3,46

3,87

6,25

9,71

9,71

12,79

Pripojenie

G¾A"

G1A"

G1¼A"

G1¼A"

G1¼A"

G1½A"

110 mm

130 mm

160 mm

260 mm

260 mm

260 mm

Tlak PN

(bar)

16 (SonoSafe); 16 a 25 (SonoSelect)

IP [EN60529]

65

Teplotné limity

(°C)

0 až 105 (SonoSafe); 0 až 105 a 0 až 130 (SonoSelect)

Dĺžka kábla

1,5 m (SonoSelect 10: PUR alebo silikón), 0,5 m (SonoSafe 10: PVC)

* Technicky pripravené pre 1:250 qi

Montáž

Akákoľvek poloha, bez obmedzení vstupu alebo výstupu

2 | AI191586476414sk-001002

© Danfoss | 2021.07

Údajový list	Merače energií SonoSelect 10 a SonoSafe 10

Technické parametre, snímač teploty

Typ		Pt1000 priamy krátky, 2-žilový
Veľkosť		Priemer: Ø 5,2 mm, dĺžka: 26 mm
Vsuvka		Mosadz M10 × 1 mm, s kolíkovou poistkou
Dĺžka kábla			1,5 m
Presnosť			Trieda B (EN60751)
Rozsah teploty	SonoSafe		SonoSelect
	5 až 95 °C		0 až 105 °C		0 až 150 °C
IP		65
Schválený rozsah teploty	SonoSafe		SonoSelect
podľa normy EN60751	Θ: 0 – 105 °C		Θ: 0 – 105 °C		Θ: 0 – 150 °C
Rozdielová teplota EN60751	SonoSafe		SonoSelect
	ΔΘ:3 – 105 K		ΔΘ:3 – 105 K		ΔΘ:3 – 150 K
Tlak			25 bar

Komunikačné moduly

* Pozri časť s dátovým telegramom

* Vhodné pre elektronické spínače aj jazýčkový kontakt

Moduly vo všeobecnosti

Na prispôsobenie meraní rôznych aplikácií sú zariadenia SonoSelect 10 a SonoSafe 10 vybavené zásuvkou na montáž komunikačných modulov. Každý modul je vybavený vlastnou riadiacou jednotkou μ a je napájaný vlastnou batériou. Moduly obsahujú vlastný súbor parametrov, ktorý je uložený

v pamäti flash riadiacej jednotky µ modulu. Lokálna kópia parametrov merača energií slúžiacich na komunikáciu je uložená v module. Údaje z modulu sú aktualizované v merači každých 10 min.

Napájanie: Lítium-tionylchloridová batéria (polovica veľkosti typu AA) alebo sieťové napájanie (230 V). 2 impulzné vstupy/výstupy majú spoločné uzemnenie.

Moduly sú galvanicky izolované od hlavných obvodov merača energií.

Káblový modul M-Bus s 2 impulznými vstupmi

Po nainštalovaní merač zobrazí ikonu káblovej komunikácie a impulzné vstupy v slučke 2 displeja. Káblová zbernica M-Bus je galvanicky izolovaná od vstupov riadiacej jednotky µ a impulzných vstupov. Dva impulzné vstupy môžu byť naprogramované nezávisle od seba (pozri špecifikácie pre modul impulzných vstupov).

	Zbernica M-Bus (primárna)	Lítium-tionylchloridová batéria (polovičná veľkosť typu AA)
	Zbernica M-Bus (sekundárna)	Napájanie zbernice M-Bus
	Podporovaná prenosová rýchlosť	300, 2 400, 4 800, 9 600
	Komunikačný protokol	Podľa normy EN1434-3 a EN13757-3
	Životnosť batérií	16 + 1 rok
	Adresovanie	Sériové číslo: sssssvvNNyyWW
		ss: Primárna adresa, yWWsssss: Sekundárna adresa

Bezdrôtový komunikačný modul OMS, 868,95 MHz s 2 impulznými vstupmi

Po nainštalovaní merač zobrazí ikonu bezdrôtovej komunikácie a impulzné vstupy v slučke 2 displeja. Dva impulzné vstupy môžu byť naprogramované nezávisle od seba (pozri špecifikácie pre modul

impulzných vstupov).

	Štandard	Otvorený merací systém (OMS), verzia 4.0.2
	Frekvencia	868,95 MHz
	Anténa	Interná
	Prenosový výkon	10 mW (max. 25 mW; 13,9 dBm)
	Režim	Režim T1
	Kódovanie	128-bitové kódovanie AES (režim 5), parametrizovaný statický kľúč
	Interval odosielania	Pevná sieť: 15 min.
	Telegram	Štandardný telegram*
	Životnosť batérií	16 + 1 rok (s vypnutými impulznými vstupmi)
	Adresovanie	Sériové číslo: sssssvvNNyyWW
		yWWsssss: Sekundárna adresa

Modul s 2 impulznými vstupmi

Po nainštalovaní merač zobrazí ikonu pre impulzné vstupy v slučke 2 displeja. Akumulovaný objem možno čítať iba prostredníctvom komunikácie. Dva impulzné vstupy môžu byť naprogramované nezávisle od seba.

Hodnota impulzu	0,001 m³ až 1 m³ na jeden impulz
Napätie napájania	≤ 6,0 V
Zdrojový prúd	≤ 0,1 mA
Vysoká prahová hodnota vstupu	≥ 2 V
Nízka prahová hodnota vstupu	≤ 0,5 V
Rozbehový rezistor	100 kΩ
Dĺžka impulzu	≥ 100 ms
Maximálna frekvencia	≤ 5 Hz
Impulzné vstupy	Podľa normy EN1434-2, časť 7.1.5 (Klasifikácia zariadení impulzných vstupov triedy IB)*
Životnosť batérií	16 + 1 rok

© Danfoss | 2021.07

AI191586476414sk-001002 | 3

Údajový list	Merače energií SonoSelect 10 a SonoSafe 10

Komunikačné moduly

(pokračovanie)

* Predvolené nastavenie. Možné zmeniť pomocou aplikácie SonoApp

Poznámka! Predvolené nastavenie je možné zmeniť pomocou aplikácie SonoApp

Modul s 2 impulznými výstupmi

Po nainštalovaní merač zobrazí ikonu pre káblovú komunikáciu v slučke 2 displeja.

	Impulz 1 (energia *)	+ terminál 16, - terminál 17
	Impulz 2 (množstvo*)	+ terminál 18, - terminál 19
	Hodnota impulzu*	Jednotka sleduje displej. Zmenu stupnice predstavuje posledná platná číslica
		na displeji (predvolené nastavenie je možné zmeniť pomocou aplikácie SonoApp)
	Načasovanie impulzu	Aktualizuje sa každých 15 sekúnd
	Obrátenie polarity:	Nie je možná, ale vydrží bez poškodenia -30 V, max. 27 mA
	Dĺžka impulzu	≥ 100 ms
	Pulzná pauza:	≥ 100 ms
	Napätie napájania	3 – 30 V
	Zdrojový prúd	≤ 27 mA
	Podmienka „ZAP“	U < 2,0 pri 27 mA
	Podmienka „VYP“	R ≥ 6 MΩ
	Maximálna frekvencia	≤ 5 Hz
	Impulzné výstupy	Podľa normy EN1434-2, časť 8.2.3
		(Klasifikácia zariadení impulzných výstupov triedy OB)
	Životnosť batérií	16 + 1 rok
	Dĺžka kábla	max. 25 m
		E32 je aktivované v merači, ak:
	Alarmy	1) je vybitá batéria modulu
		2) počet oneskorených impulzov presiahne 5 000 (nesprávne nastavenie stupnice)

Dátový telegram

Káblová zbernica M-Bus		Bezdrôtová zbernica M-bus (OMS)		Bezdrôtová zbernica M-Bus (Walk-by)
Štandardný telegram		Pevná sieť štandardného telegramu		Štandardný telegram Walk-by
(16 sekúnd v prípade		(15-minútový interval odosielania,		(2-minútový interval odosielania,
napájania zo siete):		16-sekundový v prípade sieťového		16-sekundový v prípade sieťového
•	Akumulovaná energia	napájania):		napájania):
	(tepla a chladenia pre	•	Akumulovaná energia	•	Akumulovaná energia
	bifunkčné zariadenia)		(tepla a chladenia pre		(tepla a chladenia pre
•	Akumulovaný objem		bifunkčné zariadenia)		bifunkčné zariadenia)
	(tepla a chladenia pre	• Akumulovaný objem		• Akumulovaný objem
	bifunkčné zariadenia)		(tepla a chladenia pre		(tepla a chladenia pre
•	Prúdový prietok		bifunkčné zariadenia)	•	bifunkčné zariadenia)
•	Prúdový výkon	•	Prúdový prietok	•	Aktuálny čas
•	Teplota na prívode	•	Prúdový výkon	•	Továrenské počítadlo hodín
•	Vratná teplota	•	Teplota na prívode	•	Mesačný protokol 1
•	Rozdielová teplota	•	Vratná teplota		(protokol za posledný mesiac)
•	Teplota krytu	•	Aktuálny čas
•	Aktuálny čas
•	Továrenské počítadlo hodín
•	Počítadlo hodín je v poriadku

Bifunkčné merače	Bifunkčné merače sú určené pre kombinované vykurovacie a chladiace aplikácie. Θhc predvolená
	hodnota je 30 °C, môže sa konfigurovať pomocou aplikácie SonoApp. Bifunkčné merače energie
	sú k dispozícii iba v schválenom meteorologickom rozmedzí 5 – 95 °C.
	Θ Vstup

θhc

- Θ

<![if ! IE]>

<![endif]>Θmin

<![if ! IE]>

<![endif]>Θhc

0 hc Θ

<![if ! IE]>

<![endif]>Θmin

		Kľúč
	θhc		Žiadna akumulovaná energia
			Vykurovanie
	+ Θ		Chladenie
		ΔΘhc = ΔΘcuto = 0,25 K

4 | AI191586476414sk-001002

© Danfoss | 2021.07

Údajový list	Merače energií SonoSelect 10 a SonoSafe 10

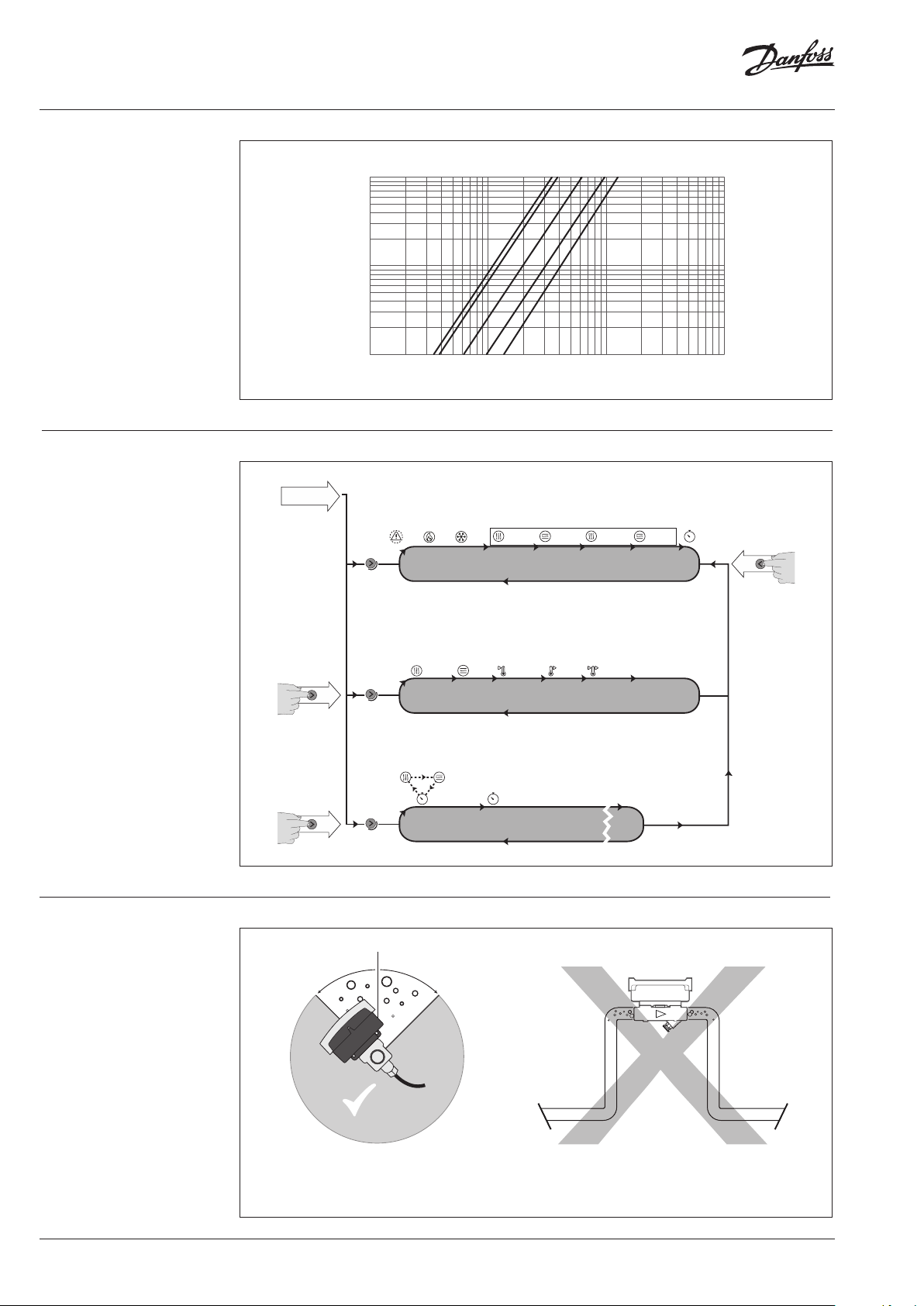

Nákresy použitia

Merače množstva tepla majú červený snímač teploty v prívodnom potrubí a všetky merače množstva chladu majú modrý snímač teploty v prívodnom potrubí

Prívod

Spiatočka

Presnosť

	5,5				Chyba snímača prietoku
	5,0
	4,5
	4,0
	3,5
	3,0
	2,5
	2,0
	1,5
<![if ! IE]> <![endif]>[%]	1,0
	0,5
<![if ! IE]> <![endif]>Chyba	0,0
	-0,5
	-1,0
	-1,5
	-2,0
	-2,5
	-3,0
	-3,5
	-4,0
	-4,5				EN1434, trieda 2			Limity presnosti výroby pri 50 °C
	-5,0
	-5,5
	0	10	20	30	40	50	60	70	80	90	100

Prietoková rýchlosť [%]

Poznámka: V súlade s normou EN1434.

© Danfoss | 2021.07

AI191586476414sk-001002 | 5
