Adatlap

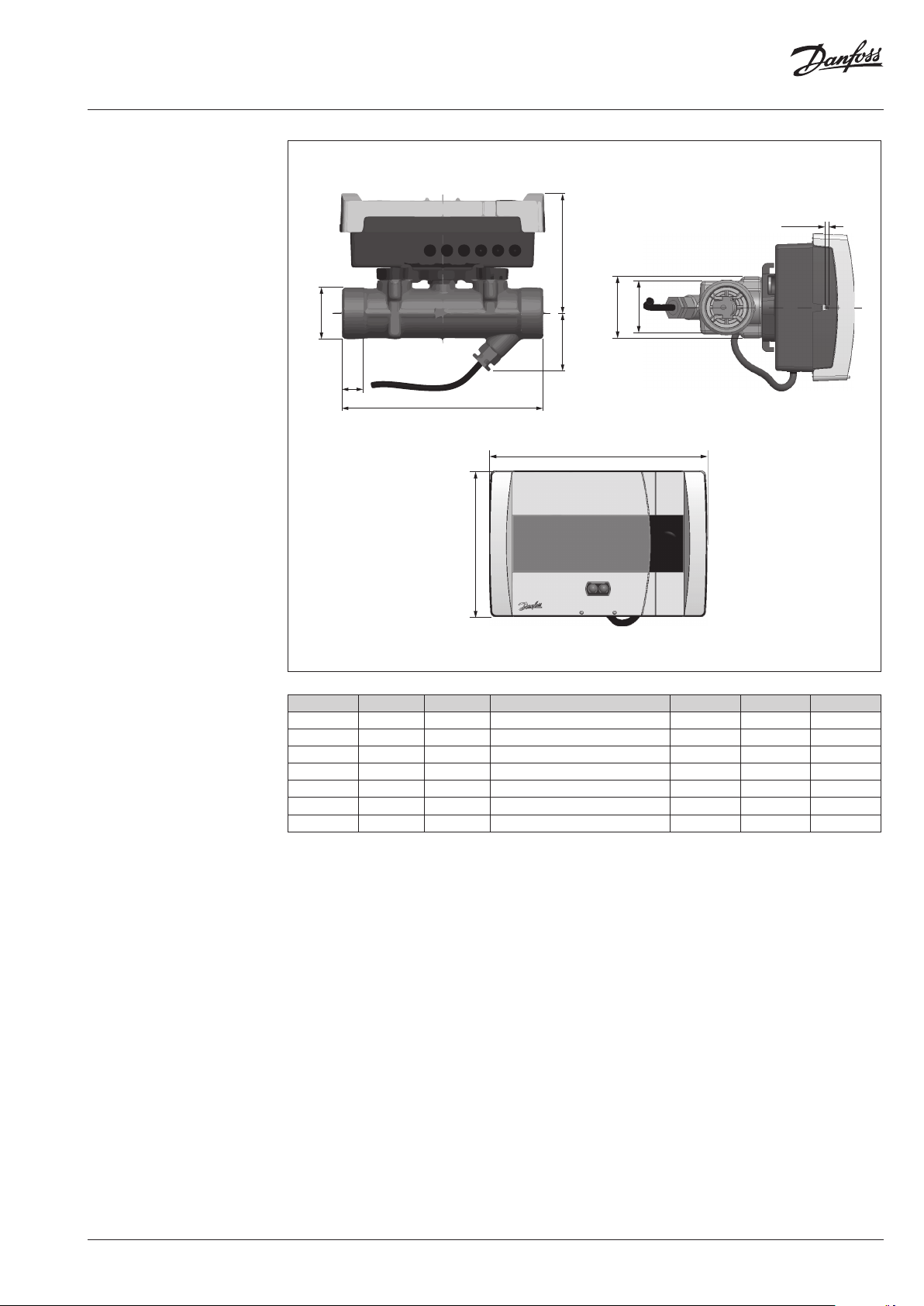

SonoSelect 10 és SonoSafe 10 hőmennyiségmérők

Leírás

A Danfoss SonoSelect 10 és SonoSafe 10 kompakt ultrahangos hőmennyiségmérő a fűtési, hűtési és kombinált fűtési/hűtési alkalmazások energiafelhasználásának hiteles mérésére szolgál. A készülékek lehetővé teszik a távoli leolvasást (AMR – automatikus adatkiolvasás).

A hőmennyiségmérőket egy ultrahangos áramlásérzékelő, két Pt1000 hőmérsékletérzékelő és egy kalkulátor alkotja, melynek integrált áramkörei elvégzik a hőmérséklet mérését, valamint a térfogatáram és az energia számítását.

Főbb jellemzők:

•Bevált, hosszú élettartamú ultrahangos mérési mód

•Nincs szükség csillapító szakaszra, nincsenek korlátozások a beés a kimenettel kapcsolatban

•Kis nyomásesés, akár 0,03 bar qp-nél

•Nagy méretű, 85 x 35 mm-es, 8 számjegyű (11,5 mm-es magasság) LCD-kijelző, útmutató menü és információs panel

•Kompakt kivitel

•Kiterjedt módosítási és hibanapló

•Memória: 4 év adatai, éves és havi értékek (impulzusbemenetek is)

•Kommunikációs modulokkal bővíthető (két M-bus, csatlakozás vízmérővel)

•Energiaellátás: 3,6 V-os elem (cserélhető) vagy 230 V-os hálózati táp

•300, 2400, 4800 vagy 9600 bps sebességű kommunikációs adatátvitel

•Android rendszerben használható SonoApp (adapterrel megvalósított Bluetooth LE)

	Különleges	SonoSelect 10		SonoSafe 10
	jellemzők:
	Elem	•	16 + 1 éves elemélettartam (a gyártás dátumától számítva)	•	10 + 1 éves elemélettartam
		•	Fűtés vagy hűtés, illetve kombinált fűtés és hűtés	•	Fűtés
		•	A helyszínen konfigurálható előremenő vagy visszatérő vezetékhez	•	Helyszínen konfigurálható
	Rugalmasság	•	Helyszínen konfigurálható energia-mértékegységek		energia-mértékegységek
		• Kommunikációs bővítőhely		• Kommunikációs bővítőhely
		•	A kalkulátor és az áramlásérzékelő közötti 1,5 m-es PURvagy	•	0,5 m-es PVC-kábel a kalkulátor
			szilikonkábel rugalmas beépítést tesz lehetővé, pl. lakáshőközpontban		és az áramlásérzékelő között
		• EN1434, 2. osztály + 0,5 másodpercenként számított térfogatáram
			és energia	•	EN1434, 2. osztály
		•	A beavatkozásfigyelő funkció riasztással jelzi a mérő jogosulatlan
					+ 2 másodpercenként számított
	Biztonság		kinyitását
					térfogatáram és energia
		• Diagnosztikai funkció az adatok megbízhatóságának biztosítására
				•	IP54-es védettségű kalkulátor
		•	IP65-ös védettségű kalkulátor
		•	Visszafolyás jelzése
				•	Telepítőeszköz (útmutatás és
		•	Telepítőeszköz (útmutatás és konfigurálás, pl. automatikus		konfigurálás, pl. automatikus
					adatkiolvasás, impulzusok,
			adatkiolvasás, impulzusok, mértékegységek, előremenő/visszatérő)
					mértékegységek)
	SonoApp	•	Üzembehelyezési eszköz (a hely és a sorozatszám összekapcsolása)
				•	Üzemeltetési eszköz (adatkiolvasási
		•	Üzemeltetési eszköz (adatkiolvasási és -megjelenítési funkció
					és -megjelenítési funkció)
			+ diagnosztika)
				• Üzembehelyezési eszköz (a hely
					és a sorozatszám összekapcsolása)

© Danfoss | 2021.07

AI191586476414hu-001003 | 1

Adatlap	SonoSelect 10 és SonoSafe 10 hőmennyiségmérők

Műszaki adatok

– egész fogyasztásmérő

* A kétfunkciós hőmennyiségmérők csak az 5–95 °C-os jóváhagyott meteorológiai tartományban használhatók

	Alkalmazás	Fűtés vagy hűtés, illetve kombinált fűtés és hűtés*
	Közeg	Vízminőség: pH 7–9,5, VDI 2035, VdTÜV TCh 1466
	Teljesített előírások – fűtés	EN1434 – 2. és 3. osztály, MID (DK-0200-MI004-034), a JJG225 -2010 szerinti CPA
	Teljesített előírások – hűtés	Dánia: TS 27.02 010, Svájc: METAS CH-T2-17763-01,
		Németország: PTB 17-22.001-DK, Ausztria: BEV-13.426_0078-E2_2017
		Térfogatáram: 0,5 mp (SonoSelect 10), 2 mp (SonoSafe 10)
	Mérési ciklus	Hőmennyiség: 0,5 mp (SonoSelect 10), 2 mp (SonoSafe 10)
		Hőmérséklet: 4 mp (SonoSelect 10), 10 mp (SonoSafe 10)
		SonoSafe			SonoSelect
	Jóváhagyott meteorológiai tartomány	ΔΘ: 3–90 K			ΔΘ: 3–90 K		ΔΘ: 3–125 K
		Θ: 5–95 °C			Θ: 5–95 °C		Θ: 5–130 °C
		SonoSafe			SonoSelect
	Hőm. korlátok (energia számítása)	ΔΘ: 0,25–100 K			ΔΘ: 0,25–100 K		ΔΘ: 0,25–130 K
		Θ: 0–105 °C			Θ: 0–105 °C		Θ: 0–140 °C
	IP			65 (SonoSelect 10), 54 (SonoSafe 10)
	Kábelhúzás-mentesítő				Több mint 5 kg-ot elvisel
	Környezeti üzemi hőmérséklet		A osztály: 5–55 °C beltéri beépítés, páramentes
	Környezeti tárolási hőmérséklet				-25–60 °C
	Közeghőmérséklet	SonoSafe			SonoSelect
		5–95 °C			5–95 °C		5–130 °C
	Mechanikai környezet				M2 osztály
	Elektromágneses környezet				E1 osztály

Műszaki adatok

– kalkulátor

* Az elem élettartamának mérése

a következő feltételek mellett történt: házhőmérséklet 45 °C, kommunikáció 15 percenként 2400 baud vagy nagyobb sebességgel, 80 méter buszon. További tájékoztatásért forduljon a Danfosshoz.

	Energiaellátás	3,6 V-os egyenfeszültségű lítiumelem (SonoSelect: 2 AA, SonoSafe: 1 AA), hálózati táp 230 V
	Elem élettartama*		16 + 1 év (SonoSelect 10), 10 + 1 év (SonoSafe 10)
		Váltakozó feszültség			230 V AC
		Feszültségtűrés felfelé és lefelé			+10%/-15%
		Váltakozó feszültség frekvenciája			50/60 Hz
		Teljesítményfelvétel			< 2,5 VA
	Hálózati táp	Kimenet			3,6 V DC
					Áramkimaradás esetén a beépített SuperCap akár
		Tartalék táp			60 percig megakadályozza a hőmennyiségmérő
					működésének megszakadását
		Tömítőpersely			M12
		Hálózati tápkábel			2 vezetékes, PHR3-2 hálózati csatlakozódugóval
		85 x 35 mm-es, 8 számjegyű LCD-kijelző (a fő karakterek magassága 11,5 mm).
	Kijelző		Útmutató menü és információs panel.
		16 éves élettartam qp-nél, 45 °C a kijelző túlcsordulása nélkül
	Mértékegységek		MWh – kWh – GJ – Gcal – °C – K – m³ – m³/h – l/h
	Memória	4 év adatai, éves és havi értékek (impulzusbemenetek is)
				az FW01.06.00 verziótól
	Optikai interfész		Az EN62056-21 előírásainak megfelelő optika.
		Az EN13757-3 előírásainak megfelelő adatprotokoll; 2400 és 4800 baud.
		Az EN13757-3 előírásainak megfelelő vezetékes M-bus; 300, 2400, 4800 és 9600 baud.
	Kommunikáció	1 m-es kábel mellékelve (SonoSelect 10: PUR, SonoSafe 10: PVC)
			Sorozatszám: sssssvvNNyyWW (címzés)
			ss: primer cím, yWWsssss: szekunder cím
	Kiegészítő kommunikáció	1 kommunikációs bővítőhely (bővítéssel rendelhető, vagy később is bővíthető)

Műszaki adatok
	DN		15		15		20		20	25	25	25		32
– áramlásérzékelő
	Névleges térfogatáram qp	(m³/h)	0,6		1,5		1,5		2,5	3,5	3,5	6,0		6,0
	Max. térfogatáram qs	(m³/h)	1,2		3		3		5	7	7	12		12
	Minimális térfogatáram (1:100) qi*	(m³/h)	0,006		0,015		0,015		0,025	0,035	0,035	0,06		0,06
	Kikapcsolási térfogatáram qc	(m³/h)	0,0012		0,003		0,003		0,005	0,007	0,007	0,012		0,012
	Túláram qss	(m³/h)	1,32		3,3		3,3		5,5	7,7	7,7	12,3		12,3
	Nyomásesés (qp-nél 50 °C)	(mbar)	30		150		150		160	130	130	220		220
	Kvs érték (Δp=Q2/Kvs2)		3,46			3,87			6,25	9,71	9,71	12,79
	Csatlakozó		G¾A”					G1A”		G1¼A”	G1¼A”	G1¼A”		G1½A”
			110 mm				130 mm			160 mm	260 mm	260 mm		260 mm
	Nyomás PN	(bar)					16 (SonoSafe); 16 és 25 (SonoSelect)
	IP [EN60529]									65
	Hőmérséklethatárok	(°C)				0–105 (SonoSafe); 0–105 és 0–130 (SonoSelect)
	Kábelhossz			1,5 m (SonoSelect 10: PUR vagy szilikon), 0,5 m (SonoSafe 10: PVC)
* Műszakilag előkészítve 1:250 qi-hez	Szerelés		Bármilyen helyzetben, nincsenek korlátozások a beés a kimenettel kapcsolatban

2 | AI191586476414hu-001003

© Danfoss | 2021.07

Adatlap	SonoSelect 10 és SonoSafe 10 hőmennyiségmérők

Műszaki adatok

– hőmérséklet-érzékelő

Típus		Pt1000 direct short, 2 vezetékes
Méret		Átmérő: Ø5,2 mm, hosszúság: 26 mm
Mérőcsonk		M10 x 1 mm-es sárgaréz, rögzítőcsappal
Kábelhossz			1,5 m
Pontosság			B osztály (EN60751)
Hőmérséklet-tartomány	SonoSafe		SonoSelect
	5–95 °C		0–105 °C		0–150 °C
IP		65
Megengedett hőmérséklet-tartomány	SonoSafe		SonoSelect
(EN60751)	Θ: 0–105 °C		Θ: 0–105 °C		Θ: 0–150 °C
Hőmérséklet-különbség EN60751	SonoSafe		SonoSelect
	ΔΘ:3 – 105 K		ΔΘ:3 – 105 K		ΔΘ:3 – 150 K
Nyomás			25 bar

Kommunikációs modulok

* Lásd az adattáviratokkal foglalkozó szakaszt.

* Elektronikus kapcsolóhoz és reedcsőhöz egyaránt használható.

Általános tudnivalók a modulokról

A SonoSelect 10 és a SonoSafe 10 bővítőhelyére telepíthető kommunikációs modulokkal a mérőkészülék a különféle alkalmazások igényeihez igazítható. Valamennyi modul saját mikrovezérlővel és elemmel rendelkezik, amely a tápellátását biztosítja. Az egyes modulok

paraméterkészletét a mikrovezérlő flash memóriája tárolja. A modul tárolja a hőmennyiségmérő kommunikációs paramétereinek helyi másolatát. A mérőkészülék 10 percenként frissíti a modulról lekért adatait.

Tápellátás: lítium-tionil-klorid elem (fél AA méret) vagy hálózati energiaellátás (230 V). 2 impulzusbemenet közös földeléssel.

A modulok galvanikusan le vannak választva a hőmennyiségmérő áramköréről.

Vezetékes M-bus-modul 2 impulzusbemenettel

A mérőkészülék telepítése után a kijelző 2. körében megjelenik a vezetékes kommunikáció és

az impulzusbemenetek ikonja. A vezetékes M-bus galvanikusan le van választva a mikrovezérlőről és az impulzusbemenetekről. A két impulzusbemenet egymástól függetlenül programozható (lásd az impulzusbemeneti modul specifikációját).

M-bus (primer)	Lítium-tionil-klorid elem (fél AA méret)
M-bus (szekunder)	M-bus-táp
Támogatott átviteli sebesség	300, 2400, 4800, 9600
Kommunikációs protokoll	Az EN1434-3 és az EN13757-3 szerint
Elem élettartama	16 + 1 év
Címzés	Sorozatszám: sssssvvNNyyWW, ss: primer cím, yWWsssss: szekunder cím

Vezeték nélküli OMS kommunikációs modul (868,95 MHz) 2 impulzusbemenettel

A mérőkészülék telepítése után a kijelző 2. körében megjelenik a vezeték nélküli kommunikáció és az impulzusbemenetek ikonja. A két impulzusbemenet egymástól függetlenül programozható (lásd az impulzusbemeneti modul specifikációját).

Szabvány	Open Metering System (OMS), 4.0.2-es kiadás
Frekvencia	868,95 MHz
Antenna	Belső
Átviteli teljesítmény	10 mW (max. 25 mW; 13,9 dBm)
Üzemmód	T1 üzemmód
Titkosítás	AES 128 bites titkosítás (5-ös mód), paraméterezett statikus kulcs
Küldési időköz	Vezetékes hálózat: 15 perc
Távirat	Szabványos távirat*
Elem élettartama	12 + 1 év (kikapcsolt impulzusbemenetekkel)
Címzés	Sorozatszám: sssssvvNNyyWW, yWWsssss: szekunder cím

2 impulzusbemenetes modul

A mérőkészülék telepítése után a kijelző 2. körében megjelenik az impulzusbemenetek ikonja. Az összesített térfogat csak kommunikációval olvasható le. A két impulzusbemenet egymástól függetlenül programozható.

	Impulzusérték	0,001–1 m³/impulzus
	Tápfeszültség	≤ 6,0 V
	Forrásáram	≤ 0,1 mA
	Magas szintű bemeneti küszöb	≥ 2 V
	Alacsony szintű bemeneti küszöb	≤ 0,5 V
	Felhúzó ellenállás	100 kΩ
	Impulzushossz	≥ 100 ms
	Maximális frekvencia	≤ 5 Hz
	Impulzusbemenetek	Megfelelnek az EN1434-2 szabvány 7.1.5. pontjának
		(Impulzusbemeneti berendezések besorolása – IB osztály)*
	Elem élettartama	16 + 1 év

© Danfoss | 2021.07

AI191586476414hu-001003 | 3

Adatlap	SonoSelect 10 és SonoSafe 10 hőmennyiségmérők

Kommunikációs modulok

(folytatás)

* Alapértelmezett beállítás.

A SonoApp segítségével módosítható.

Fontos! Az alapértelmezett beállítás a SonoApp segítségével módosítható.

2 impulzuskimenetes modul

A mérőkészülék telepítése után a kijelző 2. körében megjelenik a vezetékes kommunikáció ikonja.

	1-es impulzus (hőmennyiség*)	+ 16. sarok, - 17. sarok
	2-es impulzus (térfogat*)	+ 18. sarok, - 19. sarok
	Impulzusérték*	Kijelzést követő mértékegység. A kijelzés legkisebb helyiértékű számjegyét követő
		skálázás (az alapértelmezett beállítás a SonoApp segítségével módosítható)
	Impulzusidőzítés	15 másodpercenkénti frissítés
	Polaritás megfordítása:	Nem lehetséges, de sérülés nélkül elvisel -30 V-ot és max. 27 mA-t
	Impulzushossz	≥ 100 ms
	Impulzusszünet:	≥ 100 ms
	Tápfeszültség	3–30 V
	Forrásáram	≤ 27 mA
	„BE” feltétel	U < 2,0 @ 27 mA
	„KI” feltétel	R ≥ 6 MΩ
	Maximális frekvencia	≤ 5 Hz
	Impulzuskimenetek	Megfelelnek az EN1434-2 szabvány 8.2.3. pontjának
		(Impulzuskimeneti berendezések besorolása – OB osztály)
	Elem élettartama	16 + 1 év
	Kábelhossz	Max. 25 m
		A mérőkészülék aktiválja az E32 riasztást, ha:
	Riasztások	1) A modul eleme lemerült.
		2) A késleltetett impulzusok száma meghaladja az 5000-et (nem megfelelő skálázás)

Adattávirat

Vezetékes M-bus		Vezeték nélküli M-bus (OMS)		Vezeték nélküli M-bus
Szabványos távirat		Szabványos távirat – vezetékes hálózat		(adatkiolvasás és -megjelenítés)
(16 másodperc hálózati táplálás esetén):		(15 perces küldési időköz,		Szabványos távirat – adatkiolvasás
•	Összesített hőmennyiség (kétfunkciós	16 másodperc hálózati táplálás esetén):		és -megjelenítés
	működés esetén	•	Összesített hőmennyiség (kétfunkciós	(2 perces küldési időköz, 16 másodperc
	fűtés és hűtés)		működés esetén fűtés és hűtés)	hálózati táplálás esetén):
•	Összesített térfogat (kétfunkciós	•	Összesített térfogat (kétfunkciós	•	Összesített hőmennyiség (kétfunkciós
	működés esetén fűtés és hűtés)		működés esetén fűtés és hűtés)		működés esetén fűtés és hűtés)
•	Aktuális térfogatáram	•	Aktuális térfogatáram	•	Összesített térfogat (kétfunkciós
•	Aktuális teljesítmény	•	Aktuális teljesítmény		működés esetén fűtés és hűtés)
• Előremenő hőmérséklet		• Előremenő hőmérséklet		• Pontos idő
•	Visszatérő hőmérséklet	•	Visszatérő hőmérséklet	•	Gyári óraszámláló
•	Hőmérséklet-különbség	•	Pontos idő	•	Havi napló 1 (utolsó hónap naplója)
• Ház hőmérséklete
•	Pontos idő
•	Gyári óraszámláló
• Óraszámláló OK

Kétfunkciós mérőeszközök A kétfunkciós mérőeszközök a kombinált fűtési-hűtési alkalmazásokhoz használható. A SonoApp segítségével konfigurálható Θfh alapértelmezett értéke 30 °C. A kétfunkciós hőmennyiségmérők csak az 5–95 °C-os jóváhagyott meteorológiai tartományban használhatók.

θfh

- Θ

<![if ! IE]>

<![endif]>Θmin

θBemenet

								Jelmagyarázat
							θfh		Nincs energiatárolás
									Fűtés
							+ Θ		Hűtés
		0						ΔΘfh = ΔΘkikapcs = 0,25 K
	<![if ! IE]> <![endif]>fh			<![if ! IE]> <![endif]>fh		<![if ! IE]> <![endif]>min
	<![if ! IE]> <![endif]>Θ		<![if ! IE]> <![endif]>Θ			<![if ! IE]> <![endif]>Θ

4 | AI191586476414hu-001003

© Danfoss | 2021.07

Adatlap	SonoSelect 10 és SonoSafe 10 hőmennyiségmérők

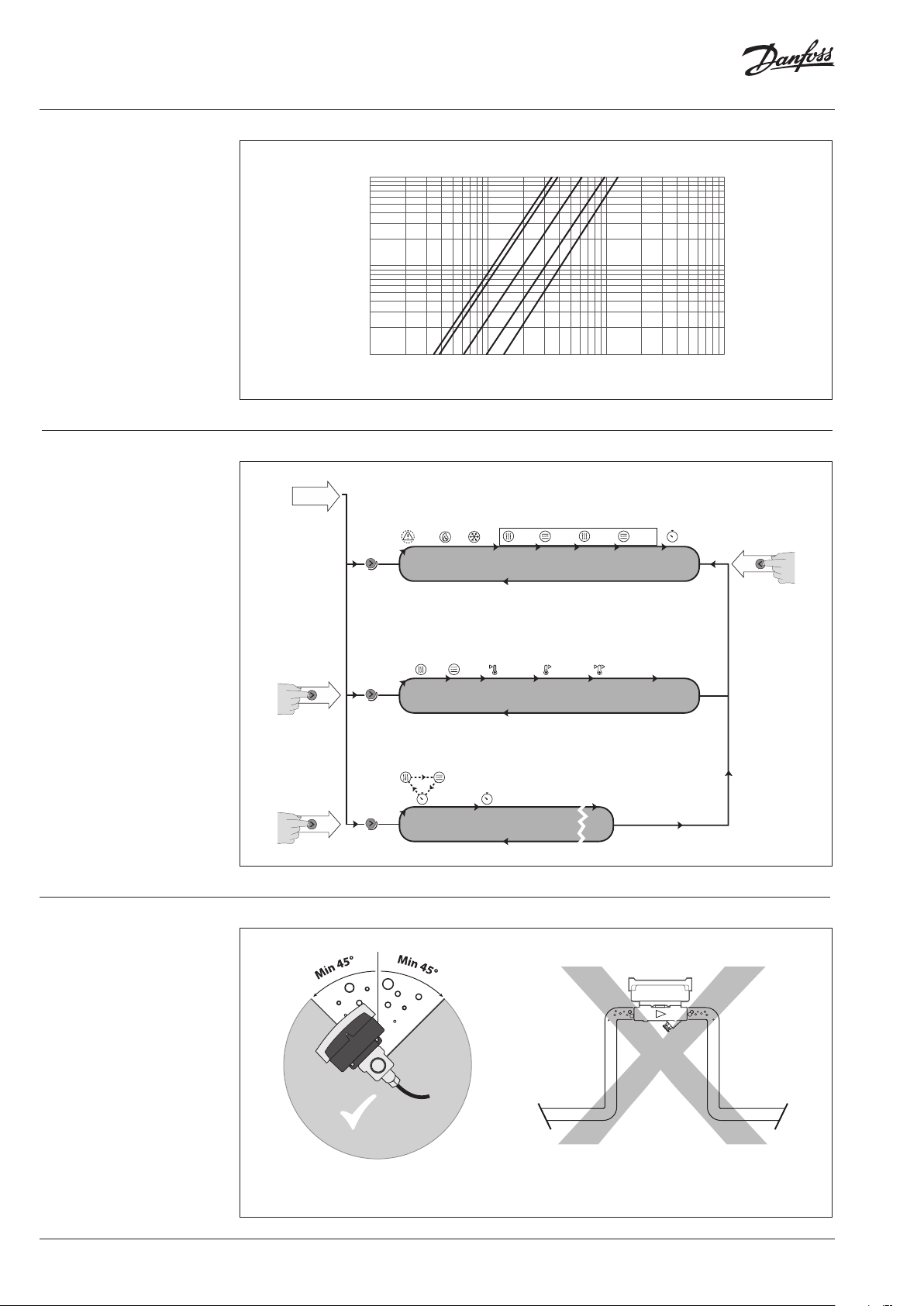

Alkalmazási sémák

A hőmennyiségmérők piros hőmérséklet-érzékelővel rendelkeznek az előremenő csővezetékben, és valamennyi hűtési mérő kék hőmérsékletérzékelővel rendelkezik az előremenő csővezetékben.

Előremenő

Visszatérő

Pontosság

	5,5			Térfogatáram-érzékelő hibája
	5,0
	4,5
	4,0
	3,5
	3,0
	2,5
	2,0
	1,5
<![if ! IE]> <![endif]>[%]	1,0
	0,5
<![if ! IE]> <![endif]>Hiba	0,0
	-1,0
	-0,5
	-1,5
	-2,0
	-2,5
	-3,0
	-3,5
	-4,0
	-4,5				EN1434, 2-es osztály			Gyártási pontosság korlátai 50 °C-nál
	-5,0
	-5,5
	0	10	20	30	40	50	60	70	80	90	100

Térfogatáram [%]

Megjegyzés: Az EN 1434 szerint.

© Danfoss | 2021.07

AI191586476414hu-001003 | 5
