Danfoss SonoSelect, SonoSafe User guide [tr]
Montaj Kılavuzu
SonoSelect ve SonoSafe
Kalorimetreler
09/2017 |
© Danfoss |
VU.IG.B9.0M |
www.heating.danfoss.com |
1 |
Montaj Kılavuzu |
SonoSelect ve SonoSafe |
ENGINEERING
TOMORROW
EU DECLARATION OF CONFORMITY
DanfossA/S
Danfoss Energy Metering
6430 Nordborg, Denmark I CVR nr.: 20 16 57 15 I Telephone: +45 7488 2222 I Fax: +45 7449 0949 declares under our sole responsibility that the
Product category: Energy Meters |
Type designation(s): SonoSelect 10 and SonoSafe 10 |
Covered by this declaration is in conformity with the following directive(s), standard(s) or other normative document(s), provided that the product is used in accordance with our instructions.
[RED) - Radio Equipment Directive 2014/53/EU2
Article 3.1a (LVD)
EN 61010-1: 2010 - Safety requirements for electrical equipment for measurement, control, and laboratory use. General requirements
EN 60950-1: 2006 + All: 2009+ Al: 2010+Al2:2011+AC:2011+A2:2013 - Information technology equipment. Safety. General requirements
EN 62311: 2008 - Assessment of electronic and electrical equipment related to human exposure restrictions for electromagnetic fields (0 Hz - 300 GHz)
Article 3.1b (EMC)
EN 301 489-3 V2.l.1: 2017-03 - Specific conditions for Short-Range Devices (SRD) operating on frequencies between 9 kHz and 246 GHz
EN 301-489/1 V2.l.1: 2017-02 - Common technical requirements
Article 3.2 (Radio)
EN 300 220-2 V3.l.l - Short Range Devices (SRD) operating in the frequency range 25 MHz to 1000 MHz
[EMC) - Electromagnetic CompatibilityDirective 2014/30/EU1
EN 61000-6-1: 2007 - Immunity for residential, commercial and light-industrial environments
EN 61000-6-3: 2007/Al:2011 - Emission standard for residential, commercial and light-industrial environments
[LVDJ - Low Voltage Directive 2014/35/EU1, 3
EN 62311: 2008 - Assessment of electronic and electrical equipment related to human exposure restrictions for electromagnetic fields (0 Hz - 300 GHz)
EN 61010-1: 2010 - Safety requirements for electrical equipment for measurement, control, and laboratory use. General requirements
[MID) - MeasuringInstruments Directive 2014/32/EU
Module B +D
ENl434-4:2015 - Heat meters - Part 4: Pattern approval tests
Notified Body: Force Certification, 0200, performed type approval and issued certificate DK-0200-MI004-034
[RoHSJ - Restriction of Hazardous Substances Directive 2011/65/EU
EN 50581: 2012 - Technical documentation for the assessment of electrical and electronic products with respect to the restriction of hazardous substances
1 For variants with Radio Module the declaration for EMC & LVD shall be ignored 2 For variants without Radio Module the declaration for RED shall be ignored.
3 For variants without Radio Module and Mains po |
supply (230Vac) the declaration for RED and LVD shall be ignored. |
|||||
|
|
|
|
Date: 2019.01.04 |
|
|
|
Date: 2019.01.04 |
Issued by |
Approved by |
|
||
|
Place of issue: |
Signature: |
Place of issue: |
Signatur . 7} |
|
|
|
6430 |
|
|
|||
|
Nordborg, DK |
|
|
Nordborg, |
Name:H sen |
|
|
|
|
er |
DK |
Title: Director R&D SW |
|
|
|
|
|
|
|
|
Danfoss only vouches for the correctness of the English version of this declaration. In the event of the declaration being translated into any other language, the translator concerned shall be liable for the correctness of the translation
ID No: 014R2903 |
Revision No: 11 |
This doc. is managed by 500B0577 |
Page 1 of 1 |
Not! Beyanın en son sürümü için lütfen danfoss.com adresini ziyaret edin.
VU.IG.B9.42 / 014R2900 |
© Danfoss | Energy Meters | 2019.07 | 2 |
Montaj Kılavuzu SonoSelect ve SonoSafe
İçindekiler
1. |
Genel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
|
32 |
|
|
1.1 |
Kutu içeriği . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. |
32 |
2. |
Kurulum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. |
32 |
|
|
2.1 |
Hazırlık . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. |
32 |
2.2Montaj talimatları: Besleme/Dönüş borusu kurulumu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
|
2.3 |
Akış sensörü kurulumu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
|
33 |
|
2.4 |
Montaj yönü, hesaplama cihazı . . . . . . . . . . . . . . . . . . . . . . . . . |
. |
33 |
|
2.5 |
O-ring ve sıcaklık sensörü montajı . . . . . . . . . . . . . . . . . . . . . . . . |
|
34 |
|
2.6 |

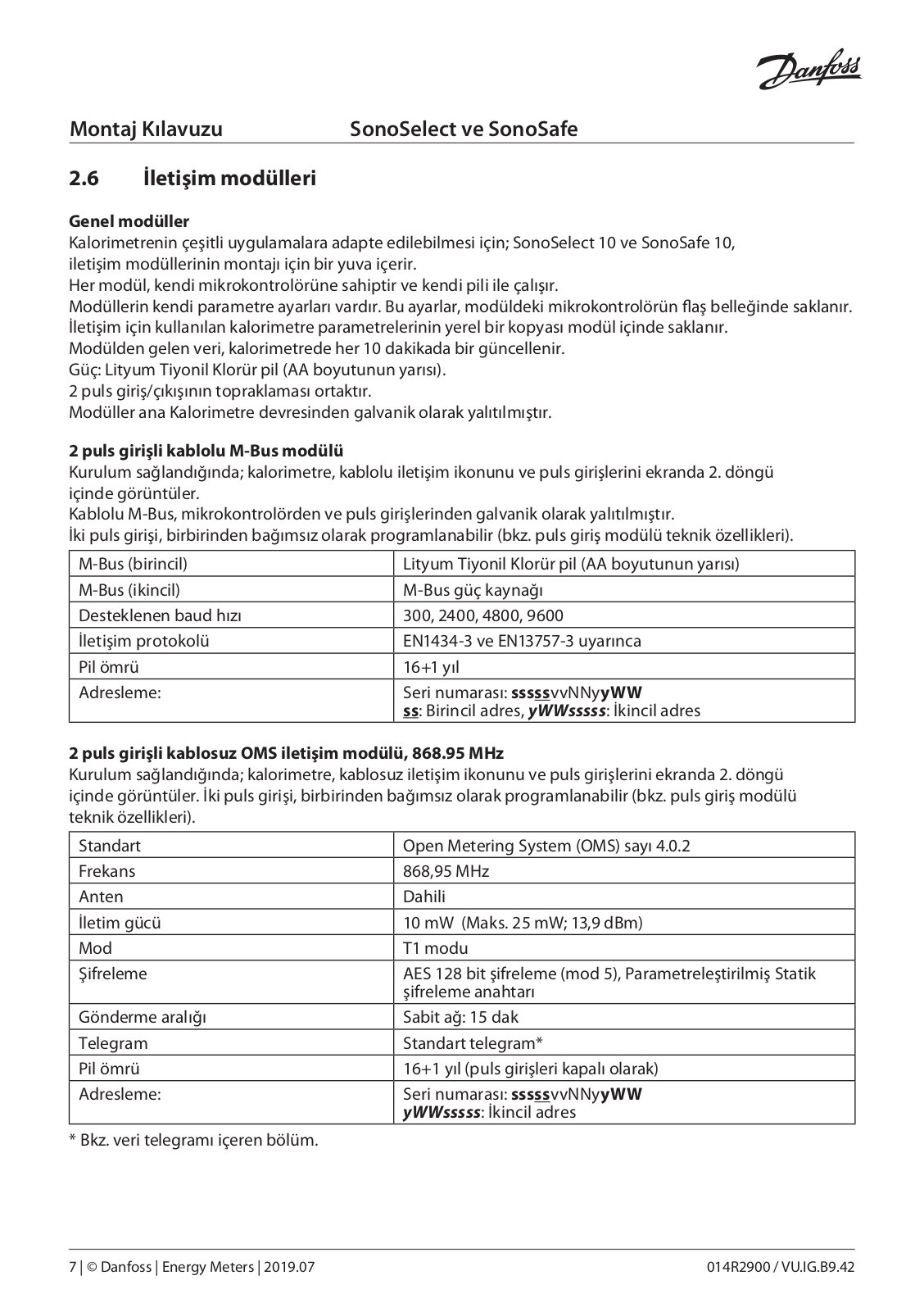

İletişim (Ek modüller) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
|
35 |
|
2.7 |
Modül/kablo montajı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
|
38 |
|
2.8 |
Pil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. |
39 |
3. |
Devreye alma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
|
40 |
|
|
3.1 |
Sistem havasını alma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
|
40 |
|
3.2 |
Besleme/dönüş konfigürasyonu . . . . . . . . . . . . . . . . . . . . . . . . . |
|
40 |
|
3.3 |
Sayaç mühürleme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. |
40 |
|
3.4 |
IP sınıfı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. |
40 |
4. |
Fonksiyonlara genel bakış . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
|
41 |
|
|
4.1 |
Menü yapısı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
|
41 |
|
4.2 |

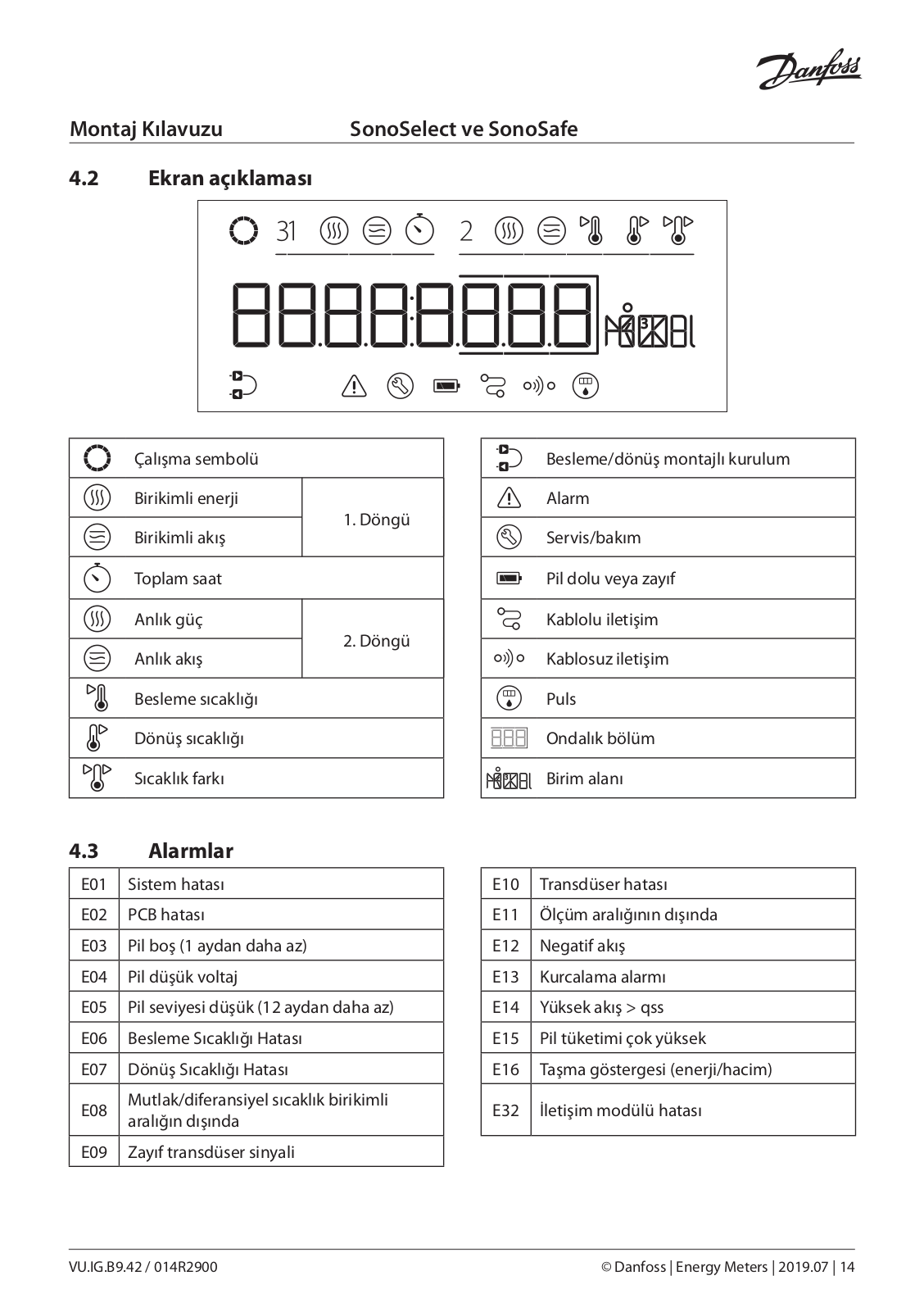

Ekran açıklaması . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
|
42 |
|
4.3 |
Alarmlar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
|
42 |
5. |
Cihaza genel bakış . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. 43 |
||
6. |
İmha etme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. |
43 |
|
3 | © Danfoss | Energy Meters | 2019.07 |
014R2900 / VU.IG.B9.42 |
Montaj Kılavuzu |
SonoSelect ve SonoSafe |
1.Genel
Çalıştırma ortam sıcaklığı |
A Sınıfı 5 - 55°C (kapalı alanda kurulum, yoğuşmasız) |
Depolama ortam sıcaklığı |
-25 - 60°C |
Akışkan sıcaklığı |
5 - 95°C |
Mekanik ortam |
M2 sınıfı |
Elektromanyetik ortam |
E1 sınıfı |
Basınç |
PN16 |
MID |
Hassasiyet Sınıf 2 |
1.1 Kutu içeriği
Bileşenlerin açıklaması kutu içinde mevcuttur:
1 x |
2 x |
4 x |
|
|
|
1 x |
|||
Kalorimetre |
Conta ve 1 sıcaklık |
Telli mühür |
|
Kurulum ve |
|
sensörü O-ring’i |
|
Kullanıcı Kılavuzu |
|
Not! Soğutma sayaçları için ürünle birlikte bir duvar montaj kiti gönderilir.
2.Kurulum
2.1Hazırlık
SonoSelect kurcalama izleme fonksiyonuna sahiptir. Hesaplama cihazı açıldığında sayaç ekranda E13 alarmı verir. İletişim modülü ekleme, pil değiştirme veya kablo takma dışında açmayın.
Sıfırlama işlemi için Bluetooth kilidi 014U1963 ve SonoApp servis aracı gerekmektedir.
SonoSelect, Bluetooth kilidi 014U1963 ve SonoApp servis aracı kullanılarak beslemenin ve dönüşün yeniden ayarlanabilme seçeneğiyle birlikte verilir.
Not!
•Ürün, 5 - 55°C yoğuşmasız ortam sıcaklıkları (kapalı alanda kurulum) için onaylıdır. Pil ömrü açısından optimum koşulların sağlanması için hesaplama cihazının maksimum 45°C’de kurulması tavsiye edilir. Ortam sıcaklığının altındaki akışkan sıcaklıklarında (soğutma), hesaplama cihazı, yoğuşmayı önlemek için akış sensöründen ayrı monte edilmelidir.
•Borulardan ve ek parçalarından dolayı kurulum sırasında oluşabilecek gerilmelerden kaçının.
•Sistemi boşaltın.
VU.IG.B9.42 / 014R2900 |
© Danfoss | Energy Meters | 2019.07 | 4 |
Montaj Kılavuzu |
SonoSelect ve SonoSafe |
2.2Montaj talimatları: Besleme/Dönüş borusu kurulumu
Besleme kurulumu |
Dönüş kurulumu |
Isı sayaçlarının besleme borusunda kırmızı sıcaklık sensörü, tüm soğutma sayaçlarının besleme borusunda mavi sıcaklık |
|
sensörü bulunur. |
|
2.3Akış sensörü kurulumu
Boru konumu: Herhangi bir sınırlama yoktur fakat havanın birikebileceği konumlardan kaçının.
Boru eksenindeki dönüş: Akış sensörü, içerisine hava dolmaması için 45 ila 315° açılı olmalıdır.
2.4Montaj yönü, hesaplama cihazı
4 x 90°
1a. 1b.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2. |
|
|
|
|
|
|
3. |
|
|
Click! |
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5 | © Danfoss | Energy Meters | 2019.07 |
014R2900 / VU.IG.B9.42 |
