Product category: Energy Meters Type designation(s): SonoMeter 40
Covered by this declaration is in conformity with the following directive( s), standard(s) or other normative
document(s), provided that the product is used in accorda
[RED] – Radio Equipment Directive 2014/53/EU
Article 3.1a (LVD)
EN 61010-1:2010+A1:2019
EN 62368-1:2014
EN 62311: 2008
EN 1434-1:2015+A1:2018
EN 1434-2:2015+A1:2018
EN 1434-3:2015
EN 1434-4:2015+A1:2018
EN 1434-5:2015+A1:2019
EN 1434-6:2015+A1:2019
WELMEC 7.2:2015 - Software Guide
Noti�ied Body: Lithuanian Energy Institute, 1621, performed type approval and issued certi�icate LT-1621-MI004-047.
[RoHS] – Restriction of Hazardous Substances Directive 2011/65/EU+A:2015/863
EN IEC 63000:2018
Danfoss Energy Metering
nce with our instructions.
2
1
1, 3
4
1 For variants with Radio Module the declaration for EMC & LVD shall be ignor ed
2 For variants without Radio Module the declaration for RED shall be ignored.
3 For variants without Radio Module and without Mains power supply (24V AC /DC) the declaration for RED and LVD shall be ignored.
4 Not within MID – National Type Approval Certi�icate for cooling energy DE-21- M-PTB-0069 is issued by “Physikalisch-T
Date:
2021.09.22
Place of issue:
8811 Scheifling
Austria
Danfoss only vouches for the correctness of the English version of this declaration. In the event of the declaration being translated into any other
language, the translator concerned shall be liable for the correctness of the translation
Product category: Energy Meters Type designation(s): SonoMeter 40
Covered by this declaration is in conformity with the following directive( s), regulation(s), standard(s) or other
normative document(s), provided that the product
Radio Equipment Regulations 2017
Article 3.1a (LVD)
BS EN 61010-1:2010+A1:2019
BS EN 62368-1:2014
BS EN 62311:2008
Article 3.1b (EMC)
EN 301 489-3 V2.1.1
EN 301 489-1 V1.9.2
Article 3.2 (Radio)
EN 300 220-1 V3.1.1
EN 300 220-2 V3.1.1
Electromagnetic Compatibility Regulations 2016
BS EN 55032:2015+A11:2020
Electrical Equipment (Safety) Regulations 2016
BS EN 61010-1:2010+A1:2019
BS EN 62368-1:2014
BS EN 62311:2008
Danfoss Energy Metering
is used in accordance with our instructions.
2
1
1, 3
The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012
(as amended)
BS EN IEC 63000:2018
Heat Metering and Billing Regulations 2014
Heat meter accuracy cl. 7.9:
Noti�ied Body: Lithuanian Energy Institute, 1621, performed type approval and issued certi�icate LT-1621-MI004-047.
1 For variants with Radio Module the declaration for EMC & LVD shall be ignor ed
2 For variants without Radio Module the declaration for RED shall be ignored.
3 For variants without Radio Module and without Mains power supply (24V AC /DC) the declaration for RED and LVD shal
Date:
2021.09.22
Place of issue:
8811 Scheifling
Austria
Danfoss only vouches for the correctness of the English version of this declaration. In the event of the declaration being translated into any other
language, the translator concerned shall be liable for the correctness of the translation
Aprīkojumu drīkst uzstādīt tikai kvalificēts personāls, ievērojot šajā dokumentā norādītās prasības.
Papildu detalizēti norādījumi ir pieejami vietnē www.heating.danfoss.com.
Piezīme. Šis izstrādājums ir apstiprināts ekspluatācijai, ja apkārtējās vides temperatūra ir 5–55°C, tomēr,
lai nodrošinātu optimālus apstākļus akumulatoram, kalkulatoru ir ieteicams uzstādīt maks. 45°C temperatūrā.
Uzstādīšanas laikā nepieļaujiet slodzi no caurulēm un piederumiem. Izskalojiet sistēmu.
1.2. Uzstādīšanas identifikācija: Atgaitas/turpgaitas caurules uzstādīšana un plūsmas virziens
taču izvairieties no izvietojuma, kas var izraisīt
Rotācija caurules asī: plūsmas sensoram jābūt
45–315° leņķī, lai izvairītos no gaisa uzkrāšanās tajā.
Min. 45º
Min. 45º
gaisa uzkrāšanos.
Nosacījumu ieeja/izejai (tikai izmēram DN 65–DN 100)
Lai nodrošinātu maksimālu veiktspēju, jābūt taisnas ienākošās un izejošās plūsmas apstākļiem pirms
un pēc plūsmas sensora: 5 × DN plūsmas sensora ieejai un 3 × DN izejai.
5 x DN3 x DN
plūsma
flow
1.4. Kalkulatora montāža un izolēšana
Siltuma skaitītāja kalkulatoru var uzstādīt apsildāmās telpās. Apkārtējās vides temperatūra
nedrīkst būt augstāka par 55°C, kā arī ierīce nedrīkst tikt pakļauta tiešai saules staru iedarbībai.
Kalkulators tiek uzstādīts uz papildu turētāja (to var pagriezt vajadzīgajā virzienā ar 90° soli):
Iespējamie veidi, kā piestiprināt kalkulatoru (ar papildu turētāju):
- tieši uz plūsmas sensora korpusa, pagriežot par 90° (tikai tad, kad plūsmas temperatūra nepārsniedz 90°):
Svarīgi! Elektronisko bloku aizliegts piestiprināt tieši pie sienas, jo pastāv risks, ka uz sienām
var kondensēties telpā esošais mitrums vai sienas temperatūra var kļūt mazāka par 5°C. Šādā gadījumā
elektronisko bloku ieteicams uzstādīt tā, lai nodrošinātu vismaz 5cm lielu gaisa telpu starp ierīci un
sienas virsmu.
Kalkulatora blīvējums
Konstrukcijai, kurā tiek izmantoti pastāvīgi pievienoti temperatūras sensori, tikko izgatavota siltuma
skaitītāja elektroniskajam blokam nav nepieciešams nekāds papildu blīvējums. Korpusa atvēršanas
elementus, konfigurācijas maiņas kontaktus un datu pielāgošanas kontaktus aizsargā viegli salaužamas
sieniņas.
a)b)c)
Piekļūstiet korpusa atvēršanas elementiem (a), konfigurācijas maiņas kontaktiem (b)
un datu pielāgošanas kontaktiem (c) (sieniņas ir viegli salaužamas ar instrumentu).
Pēc korpusa atvēršanas, kongurācijas maiņas vai skaitītāja pielāgošanas (kad šim nolūkam ir salauztas
sieniņas) radušās atveres papildus jānoplombē ar uzlīmēm:
- divas atveres, kas ir apzīmētas ar uzrakstu LOCK un ļauj piekļūt korpusa stiprinājuma elementiem,
jānoplombē ar pārbaudes uzlīmēm (4.1.aattēls);
- atvere ar uzrakstu SERVICE, kas ļauj piekļūt kongurācijas maiņas kontaktiem, jānoplombē ar
piegādātāja uzlīmi (4.1.battēls);
- atvere ar uzrakstu ADJ, kas ļauj piekļūt datu pielāgošanas kontaktiem, jānoplombē ar piegādātāja
uzlīmi (4.1.cattēls).
Konstrukcijai ar maināmiem temperatūras sensoriem (aizsardzības klase IP65 tikai kalkulatoram!)
pārbaudes blīves/uzlīmes neļauj piekļūt aizsargvāciņa stiprinājuma skrūvei un datu pielāgošanas
kontaktiem ADJ, ja ir salūzusi sieniņa.
Pārbaudes blīves/uzlīmes neļauj piekļūt aizsargvāciņa stiprinājuma skrūvei (1) un datu pielāgošanas
kontaktiem (2), ja ir salūzusi sieniņa.
Uzstādīšanas ieteikumi ligzdveida temperatūras sensoriem ar pastāvīgi pievienotiem signālu vadiem.
b) perpendikulāram
2. Elektroinstalācija
2.1. Savienošana ar tādu skaitītāju, kuram ir pastāvīgi pievienoti temperatūras sensori (IP 67/68)
Skaitītāja versija ar pastāvīgi pievienotiem temperatūras sensoriem ir pilnībā gatava uzstādīšanai,
un komplektācijā ir iekļauti savienošanai nepieciešamie kabeļi (skaitītājs nav jāatver).
Ja skaitītājs ir aprīkots ar vadu interfeisiem vai impulsu ievades/izvades funkciju, komplektācijā
ir iekļauti atbilstoši marķēti kabeļi savienošanai ar attiecīgo ārējo ierīci.
Ja ir paredzēts, ka strāvas padeve skaitītājam tiek nodrošināta no 230V maiņstrāvas vai 24V maiņstrāvas/
līdzstrāvas ārējā avota, attiecīgajam avotam jāpievieno īpaši tam paredzēts un marķēts kabelis.
2.2. Savienošana ar tādu skaitītāju, kuram ir maināmi temperatūras sensori (IP65)
Ja skaitītājs ir pilnībā samontēts (temperatūras sensori pievienoti, komunikācijas interfeisa
kabeļi savā vietā), izpildiet 5.3.1.punktā minēto uzstādīšanas procedūru (skaitītājs nav jāatver).
Pretējā gadījumā elektroniskā bloka korpuss jāatver.
Elektroniskā bloka korpusa atvēršana
Pirms elektroniskā bloka korpusa atvēršanas pārliecinieties, vai jums ir tā skaitītāja versija,
kurai ir maināmi sensori:
Pārbaudiet!
IP65 = atveramā versija (ar maināmiem
temperatūras sensoriem)
IP67 = nav atverams
IP68 = nav atverams

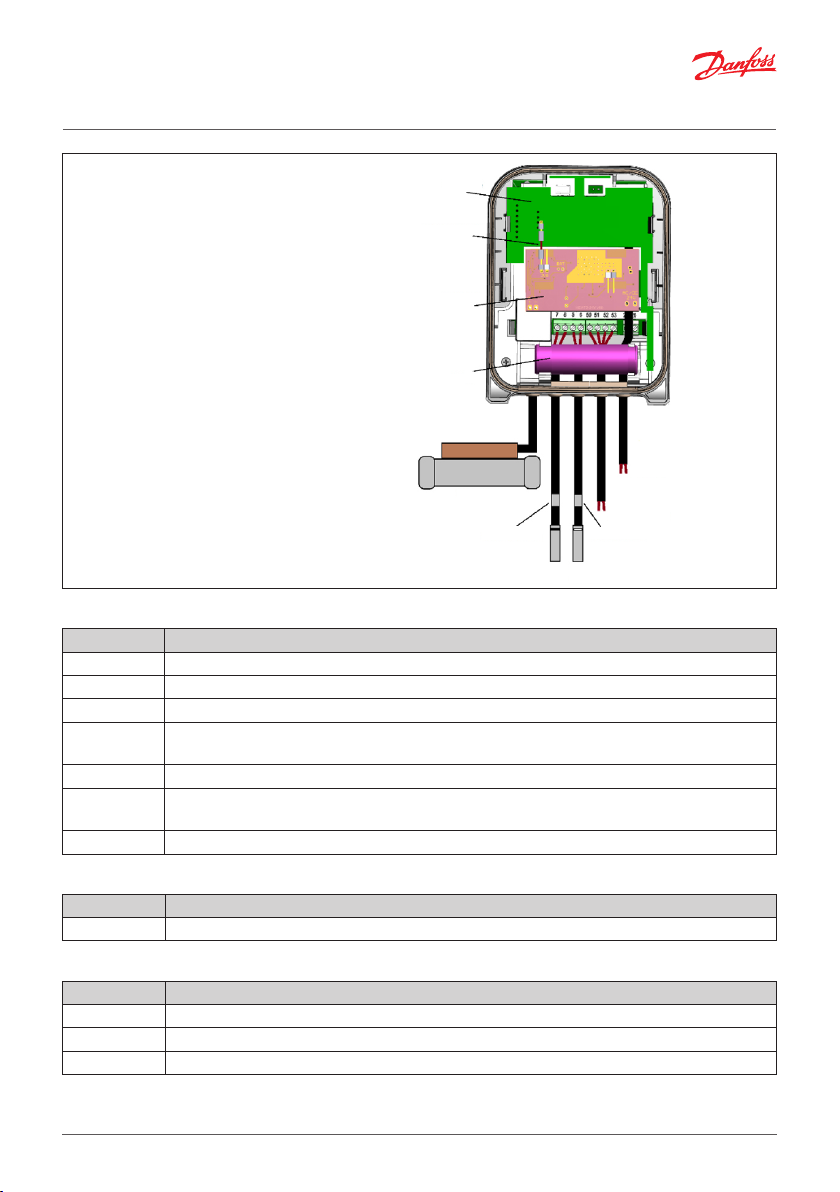

Konstrukcija ar maināmiem
temperatūras sensoriem, Mbus1
interfeiss. Strāva skaitītajam tiek
padota no akumulatora.
Plūsmas sensors
2. elektroinstalācijas diagramma
Konstrukcija ar maināmiem
temperatūras sensoriem,
papildu interfeisa modulis
(papildu interfeisa moduļa
montāžas pamatne ir zem moduļa).
Strāva skaitītajam tiek padota
no akumulatora.
Konstrukcija ar maināmiem
temperatūras sensoriem, LoRa
Papildu savienojums
interfeisa un 24V barošanas modulis.
24V barošanas modulis jāuzstāda
uz akumulatoru turētāja un jāsavieno
ar skaitītāja B1 savienotāju.
24V modulis
Rezerves akumulators jāpievieno
moduļa BAT savienotājam.
24V strāvas padeves kabelis
jāpievieno moduļa spailēm “24V”
Akumulators
(savienojums jāizveido pirms moduļa
uzstādīšanas, jo savienotāji un spailes
ir moduļa otrā pusē). LoRa interfeisa
modulis jāsavieno ar 24V barošanas
moduļa savienotāju, izmantojot
papildu savienošanas kabeli.
Kalkulatora spaiļu numerācija
Spaile N.Apraksts
5, 6Augstas temperatūras sensors (T1)
7, 8Zemas temperatūras sensors (T2)
50Kopējā spaile divām papildu impulsu ieejām/izejām (GND)
Atgaitas siltumnesēja temperatūras
sensora (T2) statuss
1— beidzies akumulatora kalpošanas laiks (vai skaitītajam netiek
padot strāva— ja tam strāva tiek padota no ārēja avota)
2— temperatūras starpība ir lielāka par pieļaujamajām
robežvērtībām
4— temperatūras starpība ir mazāka par pieļaujamajām
robežvērtībām
8— elektroniskā bloka aparatūras kļūme*
0— normāla darbība
4— sensors ir īssavienots*
8— sensors ir atvienots vai īssavienots*

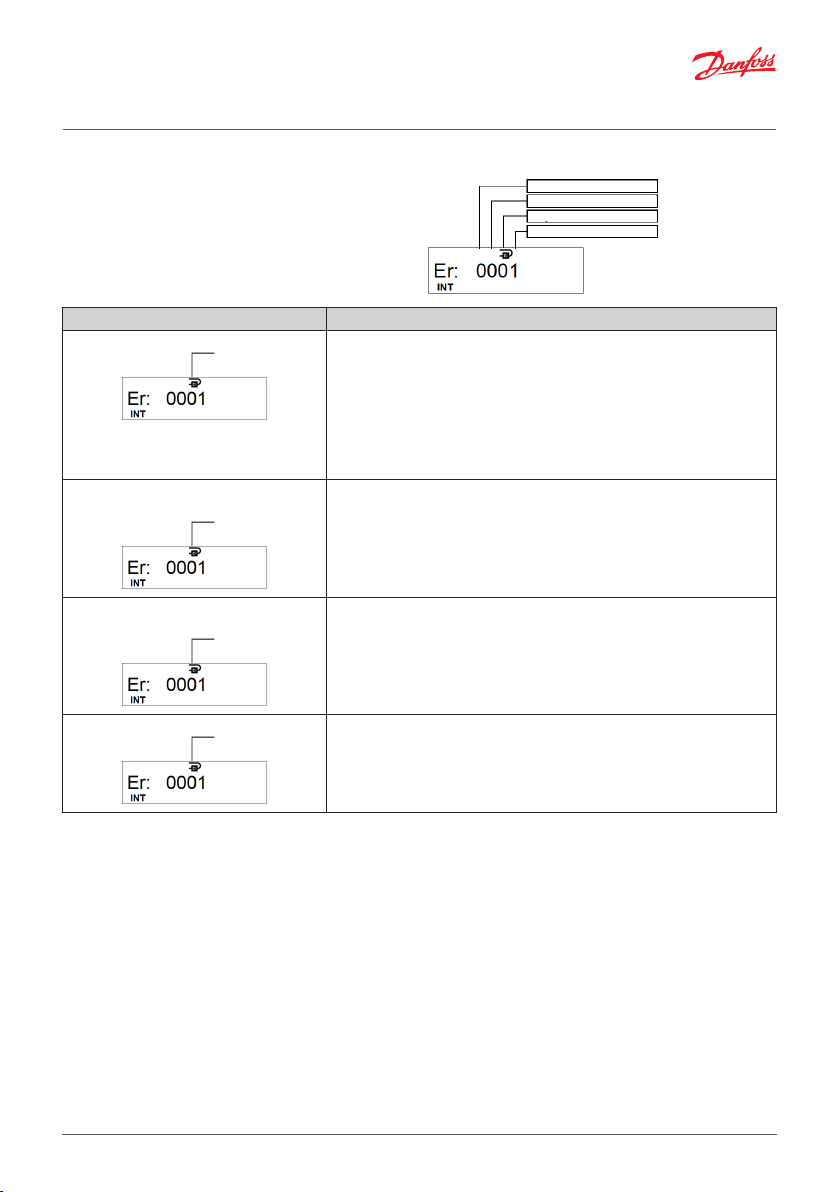

Skaitītāja statuss
Temperatūras sensora T2 statuss
Temperatūras sensora T1 statuss
Plūsmas sensora statuss
Turpgaitas siltumnesēja temperatūras
sensora (T1) statuss
0— normāla darbība
4— sensors ir īssavienots*
8— sensors ir atvienots vai īssavienots*
Plūsmas sensora statuss0— normāla darbība
1— nav signāla; plūsmas sensors nav piepildīts ar ūdeni
2— pretēja plūsma
4— plūsma ir lielāka par 1,2∙qs (norādīts q=1,2∙qs)
8— aparatūras kļūme*
* - enerģijas un normāla darbības laika summēšana tiek pārtraukta tikai nopietnu kļūdu gadījumā,
kļūdas kods tiek parādīts šķidro kristālu displeja pirmajā lapā, papildus tiek parādīts arī kļūdas datums.
Ja ir vairāk nekā viena kļūda, kļūdu kodi tiek summēti. Pēc tam summārais parādītais kļūdas kods ir šāds:
• 3— atbilst kļūdu kodiem 2 + 1
• 5— atbilst kļūdu kodiem 4 + 1
• 7— atbilst kļūdu kodiem 4 + 2 + 1
• 9— atbilst kļūdu kodiem 8 + 1
• A— atbilst kļūdu kodiem 8 + 2
• B— atbilst kļūdu kodiem 8 + 2 + 1
• C— atbilst kļūdu kodiem 8 + 4
• D— atbilst kļūdu kodiem 8 + 4 + 1
• E— atbilst kļūdu kodiem 8 + 4 + 2
• F— atbilst kļūdu kodiem 8 + 4 + 2 + 1
Ja vismaz viena kļūdas koda cipara vērtība ir ≥8, enerģijas, ūdens daudzuma un darbības
bez problēmām laika summēšana tiek pārtraukta.
Plūsmas sensora kļūdas 4gadījumā papildus tiek reģistrēts laiks “kad plūsma q> 1,2∙qs”.
Šis simbols uz izstrādājuma norāda, ka to nedrīkst likvidēt kā sadzīves atkritumus.
Tas ir jānodod elektriskā un elektroniskā aprīkojuma otrreizējai pārstrādei
attiecīgā iestādē.
•Atbrīvojieties no izstrādājuma, izmantojot šim nolūkam nodrošinātos veidus.
• Nodrošiniet atbilstību visiem vietējiem un spēkā esošajiem tiesību aktiem
un prasībām.
VienumsMateriālsLikvidēšana
AkumulatorsAA litija/tionilhlorīda, 700mg litijs
PCBA ar displeju
KabeļiVarš ar PUR vai PVC apvalkiemKabeļu atjaunošana
