Danfoss SonoMeter 30 Data sheet [et]

Tehniline andmeleht

SonoMeter 30

Energiaarvestid

Kirjeldus

Danfoss SonoMeter 30 on valik kompaktseid
ultraheli põhimõttel töötavaid energiaarvesteid,
mis on ette nähtud energiatarbimise mõõtmiseks
kütte- ja jahutussüsteemides arve koostamise
eesmärgil. Arvestid on ette nähtud arvestinäidu
kauglugemiseks (AMR).

Energiaarvestid SonoMeter 30 koosnevad ultrahe­li-vooluhulgaandurist, Pt500 temperatuurianduri­te paarist ja kalkulaatorist (arvutusplokk), millel on
integraallülitused temperatuuri mõõtmiseks ning
vooluhulga ja energia arvutamiseks.

Omadused

• Saadaval nimivooluhulkadele qp 0,6, 1,5, 2,5,
3,5, 6,0, 10,0 ja 15,0 m³/h

• Keermes- (G3/4 kuni G2) või äärikühendustega
(DN20 kuni DN50)

• MID heakskiit ultraheli-energiaarvestile dünaa­milise vahemikuga 1:100 (qi:qp), klass 2

• Valikuline MID heakskiiduga dünaamiline vahe­mik 1:250 vooluhulgale qp 1,5, 2,5, 6,0, 10 ja 15
m3/h, klass 2

• Temperatuurivahemik 5–130 °C, PN 16 või 25 bar

• Lühiajalise ülekoormuse temperatuur kuni 150° C

• Valikuvõimalusena glükoolisegud (puudub MID
sertifikaat)

• Kalkulaator standardvarustuses, kaitseklass IP65

• Vooluhulgaandur standardvarustuses, kaitsek­lass IP65 (kombineeritud kütte- ja jahutusraken­duste korral IP67)

• Paigaldus tagasi- või pealevoolutorule, vertikaal­ne või horisontaalne kinnitamine

• Aku tööiga vähemalt 11 aastat

• Väike rõhukadu, pole mustuse suhtes tundlik

• Enne või pärast vooluhulgaandureid ei ole vaja
sirget torulõiku

• Kauglugemine M-Busi, raadio OMS 868 Mhz,
RS-485 Modbus RTU, impulssväljundi või optilise
liidese kaudu

• Standardvarustuses kaks impulss-sisendit või

-väljundit (valitav)

VDIGK326

© Danfoss | Energy Meters | 2016.11 | 1

Tehniline andmeleht SonoMeter 30 - energiaarvestid

Tellimine

mine

Tempera-

tuurian-

Ener­giaarvesti
rakendus

Küte DN 15 / G¾B / qp 0,6 m³/h / 110 mm keermed M-Bus kWh Tagasivool 1,5 m 1,2 m 16 bar 187F3001

Küte DN 15 / G¾B / qp 0,6 m³/h / 110 mm keermed

Küte / jahutus DN 15 / G¾B / qp 0,6 m³/h / 110 mm keermed M-Bus kWh Tagasivool 1,5 m 1,2 m 16 bar 187F3008

Küte / jahutus DN 15 / G¾B / qp 0,6 m³/h / 110 mm keermed

Küte DN 15 / G¾B / qp 1,5 m³/h / 110 mm keermed M-Bus kWh Tagasivool 1,5 m 1,2 m 16 bar 187F3015

Küte DN 15 / G¾B / qp 1,5 m³/h / 110 mm keermed

Küte / jahutus DN 15 / G¾B / qp 1,5 m³/h / 110 mm keermed M-Bus kWh Tagasivool 1,5 m 1,2 m 16 bar 187F3022

Küte / jahutus DN 15 / G¾B / qp 1,5 m³/h / 110 mm keermed

Küte DN 20 / G1B / qp 1,5 m³/h / 130 mm keermed M-Bus kWh Tagasivool 1,5 m 1,2 m 16 bar 187F3130

Küte DN 20 / G1B / qp 1,5 m³/h / 130 mm keermed

Küte / jahutus DN 20 / G1B / qp 1,5 m³/h / 130 mm keermed M-Bus kWh Tagasivool 1,5 m 1,2 m 16 bar 187F3134

Küte / jahutus DN 20 / G1B / qp 1,5 m³/h / 130 mm keermed

Küte DN 20 / G1B / qp 2,5 m³/h / 130 mm keermed M-Bus kWh Tagasivool 1,5 m 1,2 m 16 bar 187F3029

Küte DN 20 / G1B / qp 2,5 m³/h / 130 mm keermed

Küte / jahutus DN 20 / G1B / qp 2,5 m³/h / 130 mm keermed M-Bus kWh Tagasivool 1,5 m 1,2 m 16 bar 187F3036

Küte / jahutus DN 20 / G1B / qp 2,5 m³/h / 130 mm keermed

Küte

Küte

Küte / jahutus

Küte / jahutus

Küte DN 25 / G1¼B / qp 6 m³/h / 260 mm keermed M-Bus kWh Tagasivool 2,0 m 1,2 m 16 bar 187F3057

Küte DN 25 / G1¼B / qp 6 m³/h / 260 mm keermed

Küte / jahutus DN 25 / G1¼B / qp 6 m³/h / 260 mm keermed M-Bus kWh Tagasivool 2,0 m 1,2 m 16 bar 187F3064

Küte / jahutus DN 25 / G1¼B / qp 6 m³/h / 260 mm keermed

Küte DN 40 / G2B / qp 10 m³/h / 300 mm keermed M-Bus kWh Tagasivool 2,0 m 2,5 m 25 bar 187F3071

Küte DN 40 / G2B / qp 10 m³/h / 300 mm keermed

Küte / jahutus DN 40 / G2B / qp 10 m³/h / 300 mm keermed M-Bus kWh Tagasivool 2,0 m 2,5 m 25 bar 187F3078

Küte / jahutus DN 40 / G2B / qp 10 m³/h / 300 mm keermed

Küte DN 40 / qp 10 m³/h / 300 mm äärikud M-Bus kWh Tagasivool 2,0 m 2,5 m 25 bar 187F3085

Küte DN 40 / qp 10 m³/h / 300 mm äärikud

Küte / jahutus DN 40 / qp 10 m³/h / 300 mm äärikud M-Bus kWh Tagasivool 2,0 m 2,5 m 25 bar 187F3092

Küte / jahutus DN 40 / qp 10 m³/h / 300 mm äärikud

Küte DN 50 / qp 15 m³/h / 270 mm äärikud M-Bus kWh Tagasivool 2,0 m 2,5 m 25 bar 187F3099

Küte DN 50 / qp 15 m³/h / 270 mm äärikud

Küte / jahutus DN 50 / qp 15 m³/h / 270 mm äärikud M-Bus kWh Tagasivool 2,0 m 2,5 m 25 bar 187F3106

Küte / jahutus DN 50 / qp 15 m³/h / 270 mm äärikud

1)

Vooluhulgaanduri ja kalkulaatori vahelise kaabli pikkus.

Keermesühendusega DN15 ja DN20 arvestite korpusesse on paigaldatud üks temperatuuriandur.
Kõik eeltoodud koodid on kahe 3,6 V AA-akuga (tööiga vähemalt 11 aastat).
Saadaval rohkem standardkoode võrgutoitele 230 V AC (koos välise trafo ja ühe AA-aku varutoitega).

Nimivooluhulk, suurus ja ühenduse tüüp

DN 25 / G1¼B / qp 3,5 m³/h / 260 mm
keermed

DN 25 / G1¼B / qp 3,5 m³/h / 260 mm
keermed

DN 25 / G1¼B / qp 3,5 m³/h / 260 mm
keermed

DN 25 / G1¼B / qp 3,5 m³/h / 260 mm
keermed

Side-

Ener-

moodul

OMS

868,95

OMS

868,95

OMS

868,95

OMS

868,95

OMS

868,95

OMS

868,95

OMS

868,95

OMS

868,95

M-Bus kWh Tagasivool 2,0 m 1,2 m 16 bar 187F3043

OMS

868,95

M-Bus kWh Tagasivool 2,0 m 1,2 m 16 bar 187F3050

OMS

868,95

OMS

868,95

OMS

868,95

OMS

868,95

OMS

868,95

OMS

868,95

OMS

868,95

OMS

868,95

OMS

868,95

Paigalda-

giaühik

kWh Tagasivool 1,5 m 1,2 m 16 bar 187F3002

kWh Tagasivool 1,5 m 1,2 m 16 bar 187F3009

kWh Tagasivool 1,5 m 1,2 m 16 bar 187F3016

kWh Tagasivool 1,5 m 1,2 m 16 bar 187F3023

kWh Tagasivool 1,5 m 1,2 m 16 bar 187F3131

kWh Tagasivool 1,5 m 1,2 m 16 bar 187F3135

kWh Tagasivool 1,5 m 1,2 m 16 bar 187F3030

kWh Tagasivool 1,5 m 1,2 m 16 bar 187F3037

kWh Tagasivool 2,0 m 1,2 m 16 bar 187F3044

kWh Tagasivool 2,0 m 1,2 m 16 bar 187F3051

kWh Tagasivool 2,0 m 1,2 m 16 bar 187F3058

kWh Tagasivool 2,0 m 1,2 m 16 bar 187F3065

kWh Tagasivool 2,0 m 2,5 m 25 bar 187F3072

kWh Tagasivool 2,0 m 2,5 m 25 bar 187F3079

kWh Tagasivool 2,0 m 2,5 m 25 bar 187F3086

kWh Tagasivool 2,0 m 2,5 m 25 bar 187F3093

kWh Tagasivool 2,0 m 2,5 m 25 bar 187F3100

kWh Tagasivool 2,0 m 2,5 m 25 bar 187F3107

durite

pikkus

Vooluhul-

gaanduri

kaabli

pikkus

Töö -

Kood

rõhk

1)

2 | © Danfoss | Energy Meters | 2016.11

VDIGK326

Tehniline andmeleht SonoMeter 30 - energiaarvestid

Lisavarustus

Toode Nimetus Kogus Kood

Optiline pea Optiline pea 1 tk 187F3112

Toiteallikas Aku 3,6 V DC (AA) 1 tk 187F3113

Toiteallikas 230 V AC võrgutoide (välismoodul) 1 tk 187F3114

Toiteallikas 24 V AC võrgutoide 1 tk 187F3115

Sidemoodul M-Bus moodul 1 tk 187F3116

Sidemoodul Raadio OMS 868,95 MHz 1 tk 187F3117

Sidemoodul RS-485 Modbus 1 tk 187F3118

Temperatuuriandur Pt 500 / f 5,2 mm / 1,5 m kaabel, MID 1 tk 187F3125

Temperatuuriandur Pt 500 / f 5,2 mm / 2 m kaabel, MID 1 tk 187F3126

Temperatuuriandur Pt 500 / f 5,2 mm / 3 m kaabel, MID 1 tk 187F3127

Anduritaskud Ø 5,2 mm, messing, pikkus 35 mm 1 paar 087G6053

Anduritaskud Ø 5,2 mm, messing, pikkus 52 mm 1 paar 087G6054

Anduritaskud Ø 5,2 mm, messing, pikkus 85 mm 1 paar 087G6055

Anduritaskud Ø 5,2 mm, messing, pikkus 120 mm 1 paar 087G6056

Anduritaskud Ø 5,2 mm, roostevaba teras, pikkus 85 mm 1 paar 087G6057

Anduritaskud Ø 5,2 mm, roostevaba teras, pikkus 120 mm 1 paar 087G6058

Liitmikute komplekt DN15 R½ x G¼ 1 kompl 087G6071

Liitmikute komplekt DN20 R¾ x G1 1 kompl 087G6072

Liitmikute komplekt DN25 R1 x G1¼ 1 kompl 087G6073

Temperatuurianduri adapter R½ x M10 x 1 1 tk 087G6075

Temperatuurianduri adapter R½ x M10 x 1 32 tk 087G6076

Kuulkraan G½” sisekeere, Pt anduri ühendus M10 1 tk 187F0593

Kuulkraan G½” sisekeere, Pt anduri ühendus M10 12 tk 087H0118

Kuulkraan G¾” sisekeere, Pt anduri ühendus M10 1 tk 187F0592

Kuulkraan G¾” sisekeere, Pt anduri ühendus M10 12 tk 087H0119

Kuulkraan G1” sisekeere, Pt anduri ühendus M10 1 tk 187F0591

Kuulkraan G1” sisekeere, Pt anduri ühendus M10 12 tk 087H0120

Tehnilised andmed

Läbimõõt DN15 DN20 DN15 DN20 DN20 DN25 DN25 DN40 DN50

Ühenduse tüüp G¾B G1B FL G¾B G1B FL G1B G1B G1B FL G1¼B FL G1¼B FL G2B FL FL

Paigalduspikkus, mm 110 190 110 190 130 130 190 260 260 300 270

Vooluhulk:

• Nimivooluhulk, m3/h 0,6 1,5 2.5 3.5 6 10 15

• Max vooluhulk, m3/h 1,2 3 5 7 12 20 30

• Standardne min, l/h 6 15 25 35 60 100 150

• Laiendatud min, l/h - 6 - 10 24 40 60

• Käivitamise vooluhulk, l/h 3 3 5 5 17 12 20 30

Max töörõhk 16 bar 25 bar

Vooluanduri temp.vahemik 5–130° C (lühiajaliselt kuni 150° C)

Vooluanduri kaabli pikkus 1,2 m 2,5 m

Soojuskandja vesi, pH 7–9,5

Rõhukadu qp juures, mbar 70 9 171 58 72 198 94 40 100 180 120

Mõõtmistsüklid Maht iga 1 s järel; energia, temperatuuriandurid ja kuva värskendamine iga 16 s järel

Temperatuuriandurid Pt 500, ø 5,2 mm, 2-sooneline kaabel

Temp.anduri kaabli pikkus 1,5 m 2,0 m

Max temp.erinevus (Δθmax) 150 K

Min temp.erinevus (Δθmin) 3,0 K

Käivitamise temp.erinevus
(Δθ)

Temp. mõõtmisvahemik 0–180° C

Toitepinge

Aku tööiga vähemalt 11 aastat (sh AMR side)

Heakskiit EN1434 klass 2

Keskkonnaklass EN1434 klass C

Ümbritseva keskkonna klass klass E2 + M1

3,6 V DC liitiumaku (AA) / 24 V AC/DC toide.

230 V AC võrgutoide (välise trafoga 230 V AC > 24 V AC).

0,15 K

VDIGK326

© Danfoss | Energy Meters | 2016.11 | 3

Tehniline andmeleht SonoMeter 30 - energiaarvestid

Läbimõõt DN15 DN20 DN15 DN20 DN20 DN25 DN25 DN40 DN50

Kaitseklass Kalkulaator: IP 65; Vooluhulgaandur: IP 65 (IP67 kütte- ja jahutusarvesti korral)

Ümbr. keskkonna temp. Kalkulaator: 5...55° C Vooluhulgaandur: -30...55° C

Ladustamis- ja transpor­ditemp.

Ümbr. keskk. max niiskus suht. niiskus 93%

Ekraan LCD, 8-numbriline

Kuvatavad ühikud MWh - kWh - GJ - Gcal - °C - m3 - m3/h

Kuvatavad väärtused energia - maht - vooluhulk - võimsus - temperatuurid

Rakendusjoonised

5...55 °C

Voolu suund

Paigaldamine tagasivoolutorule

Voolu suund

Paigaldamine pealevoolutorule

4 | © Danfoss | Energy Meters | 2016.11

VDIGK326

Tehniline andmeleht SonoMeter 30 - energiaarvestid

5

-1

-2

-3

-4

-5

0.01 0.1 1 10 100 m3/h

mbar kPa

Täpsus

4

3

2

1

0

Viga [%]

Rõhukadu

1000

100

10

q

i

qpq

s

Mõõtmistäpsus klass 2

100

10

1

0.1

1

Ehitus ja tööpõhimõte

Optiline liides

Optiline liides on integreeritud kalkulaatori esipaneeli. See on ette nähtud andmete lugemiseks M-Bus
protokolli kaudu ning arvesti parameetrite esitamiseks tarkvara SonoMeter 30 UserConfig ja optilise pea
OG-1-USB abil.
Optiline liides lülitatakse sisse juhtnupu vajutamisega ja lülitub automaatselt välja 5 minuti möödumi­sel nupu viimasest vajutamisest või pärast seda, kui liidese kaudu toimunud andmeedastus on lõpule
jõudnud.

Juhtmega M-Bus liides

Energiaarvestil on 1 pesa täiendava sidemooduli jaoks. Sisemine M-Bus moodul võimaldab andmete
lugemist M-Bus protokolli kaudu:

• M-Bus protokoll vastavalt standardile EN13757-3

• 2-sooneline kaabel polaarsuse muutumise kaitsega

• elektriisolatsioon

• maksimaalne pinge 50 V DC

• voolutarve: ühe M-Bus mooduli koormus (1,5 mA)

• primaarne või sekundaarne adresseerimine

• andmeedastuskiirus boodides 300/1200/2400/4800/9600 (vaikimisi: 2400 boodi)

• aku tööiga vähemalt 11 aastat (2 AA)

• väikseim lugemisintervall patareitoitel: iga 90 sekundi järel (kiirus 9600 b/s, sisemiselt kaitstud)

• väikseim lugemisintervall võrgutoitel: piiramatu (tellimisel automaatne, hiljem lisamise korral käsitsi)

VDIGK326

© Danfoss | Energy Meters | 2016.11 | 5

Tehniline andmeleht SonoMeter 30 - energiaarvestid

Juhtmevaba OMS 868,95 MHz liides

Moodul võimaldab andmete lugemist raadiomooduli kaudu:

• juhtmevaba M-Bus protokoll vastavalt standardile EN13757-4

• ühildub avatud mõõtesüsteemiga OMS

• režiim T1 (ühesuunaline)

• saatmisintervall: iga 90 sekundi järel (sobib “walk by” lugemisteks)

Modbus RS-485 moodul

RS-485 moodul on Modbus RTU protokoll ja jadaliides andmeside jaoks välisseadmetega.

Andmeedastuskiirus
boodides

Toiteallikas Polaarsusest sõltumatu ühendus toitevõrguga – ühendused 60 ja 61.

2 impulss-sisendit või 2 impulssväljundit (moodustatakse ühendussildadega)

Kalkulaatori plaadil temperatuuriandurite ja impulss-sisendi/-väljundi ühendusklemmide vahel
asub ühendus J. Impulss-sisendeid ja -väljundeid saab sisse lülitada ühenduse kontaktide sulgemise või
avamisega.

Märkus. Soojusarvesti on tarnimisel konfigureeritud kahe väljundiga.

Impulss-sisendid (pole vaikimisi seadistatud, vajalik kasutada ühendussildu)

Impulss-sisendite arv 2
Mõõtühikud m3 (51, 52), kWh (52, 53) või MWh, GJ, GCal
Impulsi väärtus programmeeritav tarkvara SonoMeter 30 UserConfig abil
Impulsi min aeg 100 ms
Impulsi tüüp IB, vastavalt standardile LST EN1434-2
Sisendimpulsside max sagedus 3 Hz
Sisendimpulsside max pinge 3,6 V
Kõrge taseme tagamise tingimus 3,6 V pinge 3,3 MΩ takisti kaudu

1200, 2400, 4800, 9600 (vaikimisi), 38 400, 56 000, 57 600, 115 200

Pinge 12-24 V AC/DC.
Maksimaalne voolutarve 2 W.
Tüüpiline voolutugevus 50 mA.

Impulssväljundid (vaikimisi, ühendussildu pole tehtud)

Impulssväljundite arv 2
Mõõtühikud m3 (51, 52), kWh (52, 53) või MWh, GJ, GCal,
Impulsi väärtus vastavalt alljärgnevale tabelile
Impulsi tüüp avatud kollektor, lubatud voolutugevus kuni 20 mA, pinge kuni

50 V
Väljundimpulsside max sagedus 4 Hz
Impulsi kestus 100 ms tavarežiimis, 1,6 ms testirežiimis

Energiaimpulsi väljundväärtused (V1)

Energiaühikud kWh või MWh GJ Gcal
Soojusenergia impulsi väärtus 1 kWh/impulss 0,005 GJ/impulss 0,001 Gcal/impulss

Vooluhulga impulsi väljundväärtused (V2)

Nimivooluhulk (qp), m3/h 0,6–6 10; 15
Impulsi väärtus, l/impulss 1 10

6 | © Danfoss | Energy Meters | 2016.11

VDIGK326

Tehniline andmeleht SonoMeter 30 - energiaarvestid

Andmeloger

Andmeloger

Energiaarvesti mällu salvestatakse iga tunni, päeva ja kuu mõõtetulemused (saab konfigureerida tarkva­ra SonoMeter 30 UserConfig abil):

1......Integreeritud soojusenergia

2......Integreeritud jahutusenergia

3......Integreeritud energia tariifiga 1

4......Integreeritud energia tariifiga 2

5......Integreeritud vedeliku maht

6......Integreeritud impulsi väärtus impulss-sisendilt 1

7......Integreeritud impulsi väärtus impulss-sisendilt 2

8......Max soojusenergia kütmisel ja kuupäev

9......Max soojusenergia jahutamisel ja kuupäev

10.....Max vooluhulk ja kuupäev

11.....Soojuskandja max pealevoolu temperatuur ja kuupäev

12.....Soojuskandja max tagasivoolu temperatuur ja kuupäev

13.....Soojuskandja min pealevoolu temperatuur ja kuupäev

14.....Soojuskandja min tagasivoolu temperatuur ja kuupäev

15.....Min temperatuurierinevus ja kuupäev

16.....Soojuskandja keskmine pealevoolu temperatuur

17.....Soojuskandja keskmine tagasivoolu temperatuur

18.....Tööaeg ilma, et soojusenergia mõõtmisel oleks esinenud viga

19.....Veakoode kokku

20.....Aeg, mille jooksul vooluhulk oli suurem kui 1,2 qs

21.....Aeg, mille jooksul vooluhulk oli väiksem kui qi

Andmelogeri salvestusmaht

• kuni 1480 h – tunniandmete salvestamine

• kuni 1130 päeva – päevaandmete salvestamine

• kuni 36 viimast kuud – kuuandmete salvestamine

• Mõõdetud integraalsete parameetrite säilimisaeg, kui seade ühendatakse toitevõrgust lahti: vähemalt
15 aastat

Kõiki arhiivi andmeid saab lugeda kauglugemisfunktsiooni abil. Lisaks saab andmelogeri igakuised mõõ­tetulemused kuvada ekraanile.

Toiteallikas

Toide (üks järgmistest vastavalt arvesti konfiguratsioonile):

• 2 AA-akut 3,6 V DC, 2,4 Ah (Li-SOCl2) liitiumaku, tööiga vähemalt 11 aastat

• Võrgutoide 12 V AC kuni 36 V AC (50/60 Hz) või 12 V DC kuni 42 V DC:

- 24 V AC/DC toitemoodul on paigaldatud arvesti sisse

- Voolutarve on kuni 20 mA

- Galvaaniliselt isoleeritud + sisemine varuaku AA, 3,6 V, 2,4 Ah, liitiumaku (Li-SOCl2). Välise toiteallika
väljalülitamisel on aku tööiga vähemalt 11 aastat (ilma andmete lugemiseta digitaalse liidese kaudu)

• 230 V AC (+10% / -30%) 50/60Hz võrgutoide:

- Arvesti peab olema varustatud sisemise toiteallika ja välise trafoga. 230 V AC > 24 V AC trafot kasuta­takse arvesti sees oleva 24 V AC/DC toitemooduliga ühendamiseks

- Voolutarve on kuni 10 mA

VDIGK326

© Danfoss | Energy Meters | 2016.11 | 7

Tehniline andmeleht SonoMeter 30 - energiaarvestid

L1

In
parameetrid

L2

Statistilised
andmed

L3

In
parameetrid

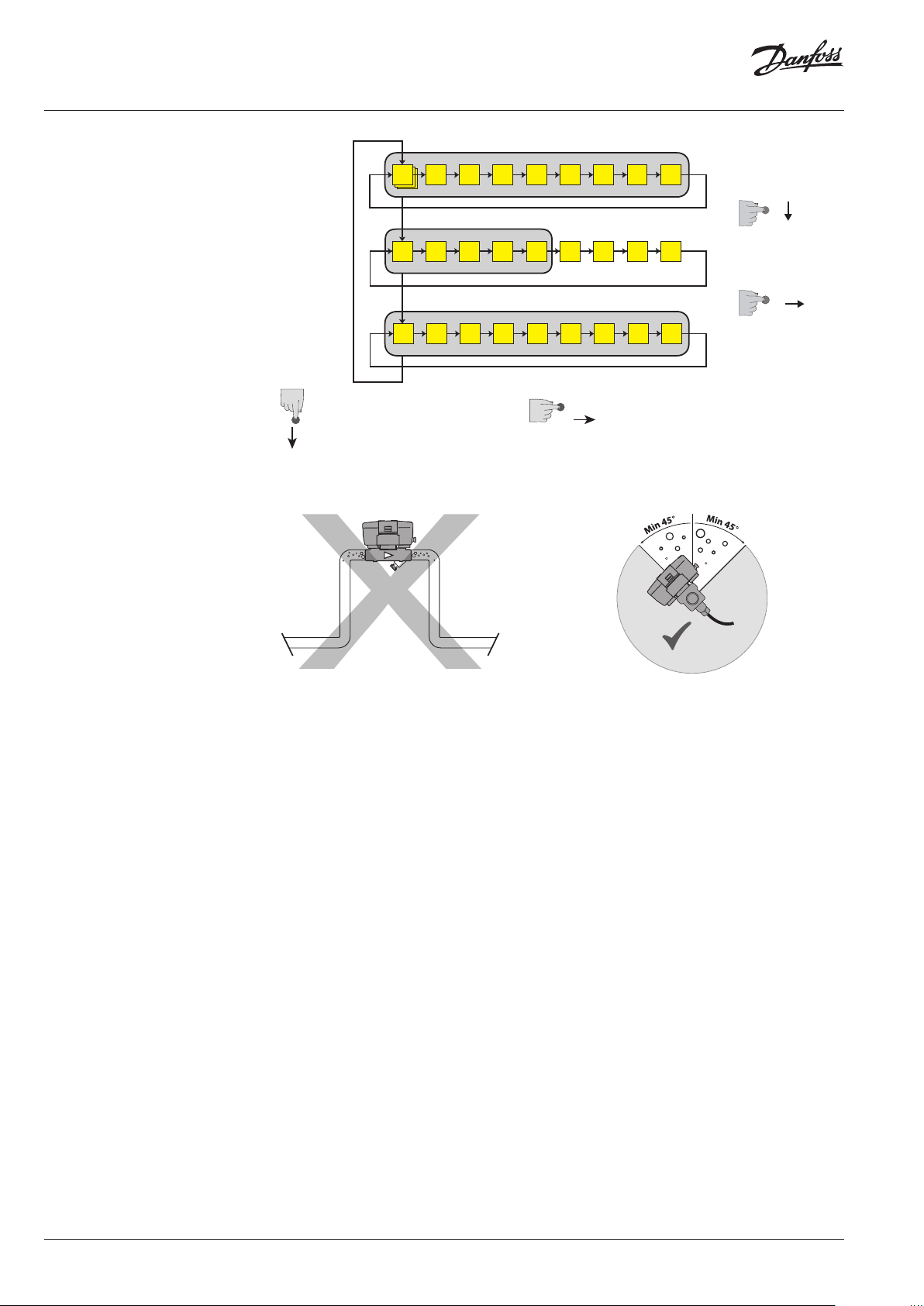

Menüüstruktuur

tegraalsed

1.1 1.2 1.3 1.4 1.51.6 1.7

2.1 2.2 2.3 2.4 2.52.6.1 2.7.12xx 2.15.1

1.8

1.9

Pikk
vajutus

Paigaldamine

formatiivsed

3.1 3.2 3.3 3.4 3.5

pikk vajutus (> 3 s)

- liikumine alla

Asukoht torul: piiranguid ei ole, kuid vältida
kohta, kuhu võib koguneda õhk

3.6.13.7 3x 3.15

lühike vajutus (< 3 s)

- liikumine paremale

Pööramine toru teljel

Lühike
vajutus

8 | © Danfoss | Energy Meters | 2016.11

VDIGK326

Tehniline andmeleht SonoMeter 30 - energiaarvestid

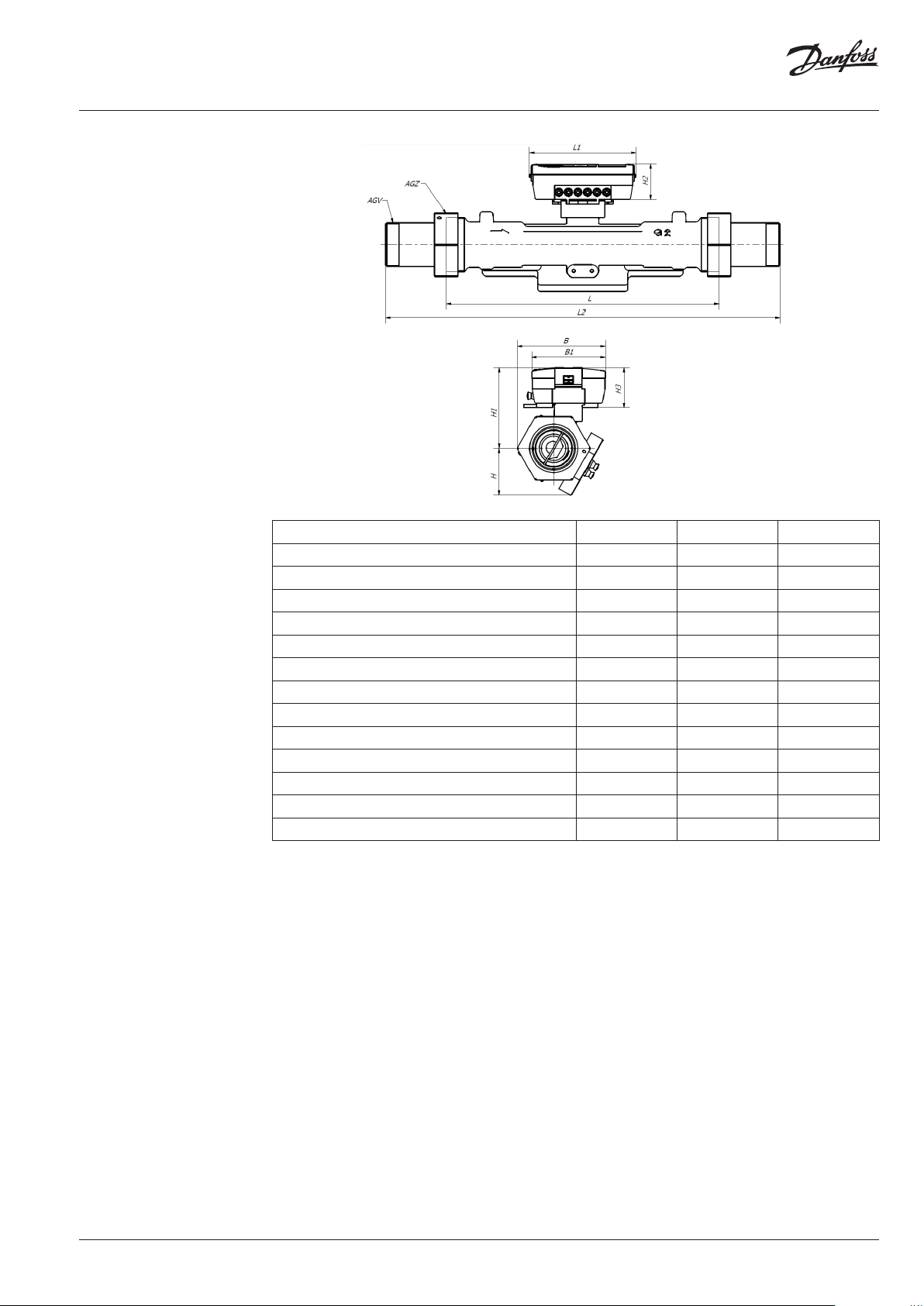

Mõõtmed,
DN15, DN20 keermetega

Nimivooluhulk qp m3/h 0,6/1/1,5 1,5 / 2,5 0,6/1/1,5/2,5
Nimiläbimõõt DN mm 15 20 20
Pikkus L mm 110 130 190
Pikkus koos liitmikega L2 mm 185 224 284
Kalkulaatori pikkus L1 mm 117 117 117
Kõrgus H mm 14 18 18
Kõrgus H1 mm 67 67 68
Kalkulaatori kõrgus H2 mm 39 39 39
Kalkulaatori kõrgus H3 mm 44 44 44
Laius B mm 90 90 90
Kalkulaatori laius B1 mm 81 81 81
Arvesti ühenduskeere AGZ toll G¾B G1B G1B
Liitmiku ühenduskeere AGV toll G½B G¾B G¾B
Kaal kg 0,8 0,9 1,0

VDIGK326

© Danfoss | Energy Meters | 2016.11 | 9

Tehniline andmeleht SonoMeter 30 - energiaarvestid

Mõõtmed,
DN25 keermetega

Nimivooluhulk qp m3/h 3,5/6
Nimiläbimõõt DN mm 25
Pikkus L mm 260
Pikkus koos liitmikega L2 mm 360
Kalkulaatori pikkus L1 mm 117
Kõrgus H mm 55
Kõrgus H1 mm 79
Kalkulaatori kõrgus H2 mm 39
Kalkulaatori kõrgus H3 mm 44
Laius B mm 90
Kalkulaatori laius B1 mm 81
Arvesti ühenduskeere AGZ toll G1¼B
Liitmiku ühenduskeere AGV toll G1B
Kaal kg 3,6

10 | © Danfoss | Energy Meters | 2016.11

VDIGK326

Tehniline andmeleht SonoMeter 30 - energiaarvestid

Mõõtmed,
DN40 keermetega

Nimivooluhulk qp m3/h 10
Nimiläbimõõt DN mm 40
Pikkus L mm 300
Pikkus koos liitmikega L2 mm 437
Kalkulaatori pikkus L1 mm 117
Kõrgus H mm 51
Kõrgus H1 mm 89
Kalkulaatori kõrgus H2 mm 39
Kalkulaatori kõrgus H3 mm 44
Laius B mm 97
Kalkulaatori laius B1 mm 81
Arvesti ühenduskeere AGZ toll G2B
Liitmiku ühenduskeere AGV toll G1½B
Kaal kg 7,2

VDIGK326

© Danfoss | Energy Meters | 2016.11 | 11

Mõõtmed, DN20, DN25,
DN40, DN50 äärikutega

Nimivooluhulk qp m3/h 0,6/1/1,5/2,5 3,5/6 10 15
Nimiläbimõõt DN mm 20 25 40 50
Pikkus L mm 190 260 300 270
Kalkulaatori pikkus L1 mm 117 117 117 117
Kõrgus H mm 46 58 73 79
Kõrgus H1 mm 68 78 91 90
Kalkulaatori kõrgus H2 mm 39 39 39 39
Laius B mm 105 116 150 159
Kalkulaatori laius B1 mm 81 81 81 81
Arvesti ühendusäärik DNFL mm 20 25 40 50
Kaal kg 2.5 5,6 6,8 8,5

Danfoss AS

A. H. Tammsaare tee 47 • 11316 Tallinn • Eesti
Tel: [phone] • Faks: [phone]
E-post: [e-mail] • www.kyte.danfoss.ee

Danfoss ei vastuta vôimalike esinevate vigade eest kataloogides, reklaamprospektides vôi muudes trükistes. Danfoss jätab endale ôiguse etteteatamata teha muudatusi toodetes, ka juba tellitud toodetes, nii,
et see ei muuda varem kokkulepitud »parameetreid«.
Kõik käesolevas trükises olevad kaubamärgid on vastavate ettevõtete omandus. Danfoss ja Danfoss logotüüp on A/S Danfoss kaubamärgid. Kõik õigused kaitstud.

12 | © Danfoss | Energy Meters | 2016.11

VDIGK326
