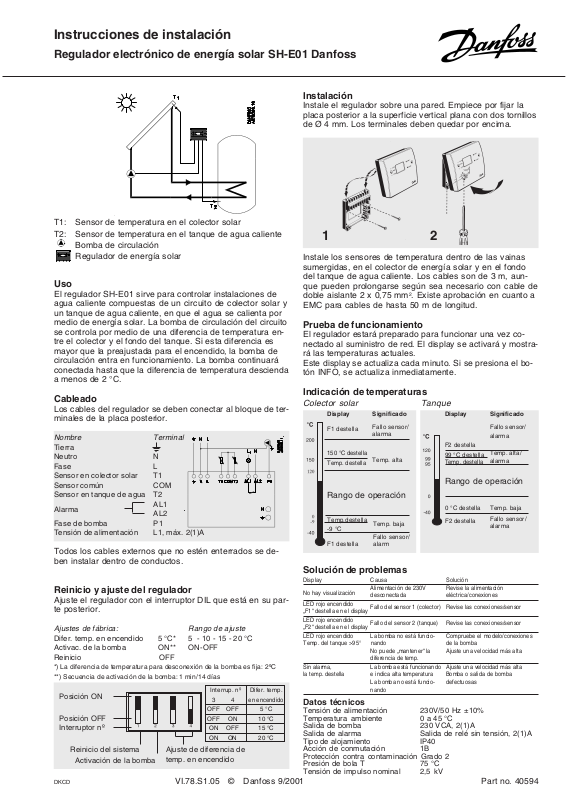

Instrucciones de instalación
Regulador electrónico de energía solar SH-E01 Danfoss
Instalación
Instale el regulador sobre una pared. Empiece por fijar la placa posterior a la superficie vertical plana con dos tornillos de Ø 4 mm. Los terminales deben quedar por encima.
T1: Sensor de temperatura en el colector solar T2: Sensor de temperatura en el tanque de agua caliente
Bomba de circulación Regulador de energía solar
Uso
El regulador SH-E01 sirve para controlar instalaciones de agua caliente compuestas de un circuito de colector solar y un tanque de agua caliente, en que el agua se calienta por medio de energía solar. La bomba de circulación del circuito se controla por medio de una diferencia de temperatura en­tre el colector y el fondo del tanque. Si esta diferencia es mayor que la preajustada para el encendido, la bomba de circulación entra en funcionamiento. La bomba continuará conectada hasta que la diferencia de temperatura descienda a menos de 2 °C.
Cableado
Los cables del regulador se deben conectar al bloque de ter­minales de la placa posterior.
Nombre Terminal
Tierra Neutro N Fase L Sensor en colector solar T1 Sensor común COM Sensor en tanque de agua T2
Alarma
AL1
AL2 Fase de bomba P1 Tensión de alimentación L1, máx. 2(1)A
Todos los cables externos que no estén enterrados se de­ben instalar dentro de conductos.
Reinicio y ajuste del regulador
Ajuste el regulador con el interruptor DIL que está en su par­te posterior.
Ajustes de fábrica: Rango de ajuste
Difer. temp. en encendido 5 °C* 5 - 10 - 15 - 20 °C Activac. de la bomba ON** ON-OFF Reinicio OFF
*) La diferencia de temperatura para desconexión de la bomba es fija: 2ºC **) Secuencia de activación de la bomba: 1 min/14 días
Posición ON
Posición OFF Interruptor nº
Reinicio del sistema
Activación de la bomba
DKCD VI.78.S1.05 © Danfoss 9/2001 Part no. 40594
Ajuste de diferencia de temp. en encendido
Interrup. nº Difer. temp.
34 OFF OFF 5 °C OFF ON 10 °C
ON OFF 15 °C ON ON 20 °C
en encendido
12
Instale los sensores de temperatura dentro de las vainas sumergidas, en el colector de energía solar y en el fondo del tanque de agua caliente. Los cables son de 3 m, aun­que pueden prolongarse según sea necesario con cable de doble aislante 2 x 0,75 mm EMC para cables de hasta 50 m de longitud.
Prueba de funcionamiento
El regulador estará preparado para funcionar una vez co­nectado al suministro de red. El display se activará y mostra­rá las temperaturas actuales. Este display se actualiza cada minuto. Si se presiona el bo­tón INFO, se actualiza inmediatamente.
Indicación de temperaturas
Colector solar Tanque
Display
F1 destella
150 °C destella Temp. destella
Significado
Fallo sensor/ alarma
Temp. alta
Rango de operación
Temp.destella
-9 °C
F1 destella
Temp. baja
Fallo sensor/ alarm
Solución de problemas
Display Causa Solución
No hay visualización LED rojo encendido
„F1“ destella en el display LED rojo encendido „F2“ destella en el display LED rojo encendido La bomba no está funcio- Compruebe el modelo/conexiones Temp. del tanque >95° nando de la bomba
Sin alarma, La bomba está funcionando Ajuste una velocidad más alta la temp. destella e indica alta temperatura Bomba o salida de bomba
Datos técnicos
Tensión de alimentación 230V/50 Hz ±10% Temperatura ambiente 0 a 45 °C Salida de bomba 230 VCA, 2(1)A Salida de alarma Salida de relé sin tensión, 2(1)A Tipo de alojamiento IP40 Acción de conmutación 1B Protección contra contaminación Grado 2 Presión de bola T 75 °C Tensión de impulso nominal 2,5 kV
Alimentación de 230V Revise la alimentación desconectada eléctrica/conexiones
Fallo del sensor 1 (colector) Revise las conexiones/sensor
Fallo del sensor 2 (tanque) Revise las conexiones/sensor
No puede „mantener“ la Ajuste una velocidad más alta diferencia de temp.
La bomba no está funcio- defectuosas nando
2
. Existe aprobación en cuanto a
Display
F2 destella 99 °C destella
Temp. destella
Significado
Fallo sensor/ alarma
Temp. alta/ alarma
Rango de operación
0 °C destella
F2 destella
Temp. baja
Fallo sensor/ alarma
Instrucciones de funcionamiento
Regulador electrónico de energía solar SH-E01 Danfoss
Descripción del funcionamiento
Este regulador controla el calor transmitido desde un colec­tor de energía solar a un tanque de agua caliente domésti­co. La bomba de la instalación de energía solar se controla automáticamente por medio de sensores de temperatura.
Indicadores LED El LED verde indica que la bomba está en funcionamiento El LED rojo indica que hay un fallo
Ù
AUTO
MAN.
Ú
STOP
BOMBA Este botón sirve para cambiar entre los modos de funcionamiento de la bomba: AUTO Funcionamiento automático de Func. normal
MAN Funcionamiento continuo de la P.ej., para reparaciones
STOP Bomba sin funcionamiento P.ej., para reparaciones
la bomba de circulación
bomba de circulación
PUMP
ALARM
INFO
INFO Este botón sirve para cambiar entre dos modos: de tem­peratura o de rendi­miento de energía solar
Visualización de la temperatura
El display puede mostrar la temperatura o el rendimiento de energía solar. El modo se selecciona presionando el bo­tón INFO. Cuando se muestra la temperatura, se dan sus valores en el colector solar y en el fondo del tanque de agua caliente. La instalación del colector de energía solar entrará en funcionamiento cuando su temperatura sea más alta que la del tanque de agua caliente.
Rendimiento de energía solar
Contador de días
AUTO
MAN.
STOP
Rendimiento de energía solar
RENDIMIENTO DE ENERGÍA SOLAR Este valor indica el rendimiento de la instalación de energía solar. Se calcula a partir de la diferencia entre la tempera­tura en el colector y en el tanque de agua, junto con el tiempo en que la bomba ha funcionado en AUTO. El valor máximo mostrado es 2999.
CONTADOR DE DÍAS Indica el número de días para el que se ha calculado el rendimiento de energía solar. El cálculo permite 30 días como máximo.
El reinicio del RENDIMIENTO DE ENERGÍA SOLAR y el CONTADOR DE DÍAS se realiza automáticamente cuando este contador llega a 30. También pueden reiniciarse ma­nualmente si se presiona el botón INFO durante tres se­gundos.
Energía solar en Europa
El gráfico muestra la cantidad de energía solar por meses que puede obtenerse en las distintas regiones de Europa.
Rendimiento de energía solar
Sur de Europa
Temperatura en el tanque de agua caliente
AUTO
MAN.
STOP
Temperatura en el colector de energía solar
Fallo de alimentación eléctrica
Si ocurre un fallo y se desconecta la alimentación, el regu­lador memorizará el rendimiento acumulado de energía so­lar y el valor del contador de días durante 24 horas. El ajus­te del modo de funcionamiento de la bomba no cambiará.
Refrigeración forzada
Si la temperatura del tanque de agua caliente sobrepasa 90ºC, la bomba empezará a funcionar hasta que el agua se haya enfriado a 60ºC. Para ello, la bomba se debe ajustar en AUTO.
Indicación de fallos del regulador
Si los sensores de temperatura detectan un fallo, se indica­rá con el LED rojo encendido y el destello de las tempera­turas F1 o F2. Solicite la asistencia de su instalador. Si el LED rojo está encendido y destella a la vez la tempe­ratura del tanque de agua, puede ser que el agua esté de­masiado caliente. Si este estado no se soluciona, solicite la asistencia de su instalador.
Norte de Europa
Ene Feb Mar Abr Mayo Jun Jul Ago Sept Oct Nov Dic
¡La energía solar es gratis - descúbrala!
El rendimiento del sistema de energía solar tiene una rela­ción directa con la cantidad de agua caliente que se utilice. A mayor consumo de agua, mejor será el rendimiento.
Tras los períodos de ausencia largos, por ejemplo, después de las vacaciones estivales, en que puede recibirse una gran cantidad de energía solar excedente, quizá se observe que el rendimiento es inferior al esperado.
½
