Danfoss SBFV Data sheet [cs]

Datový list

Ocelové škrticí ventily

SBFV (PN 16/25)

Popis

SBFV Danfoss jsou vysoce výkonné ocelové
škrticí ventily, které společně s kulovými
kohouty Danfoss JIP™ tvoří řadu uzavíracích
ventilů navržených speciálně pro systémy
dálkového vytápění a dálkového ochlazování.

Danfoss SBFV jsou škrticí ventily s trojí korekcí
a jedinečným designem lamelového sedla,
které zajišťuje spolehlivý provoz a těsnost i při
vysokých a nízkých teplotách. Jsou primárně
navrženy jako uzavírací ventily, ale lze je stejně
tak použít za účelem jednoduchého řízení.

Ucpávka byla navržena podle stejného
principu jako kulové ventily JIP™, u nichž
je použito uhlíkem zesílené PTFE těsnění,
které nepodléhá zkáze a lze je v potrubí
utáhnout, čímž zaručuje externí těsnost
po celou dobu životnosti.

Technické údaje:

• DN 200–1400

• Maximální diferenční tlak 16 barů

• kVS: 1270–88000 m3/h

• Průsak A

• Provedení těla ventilu třídy PN 25

• Teplota: -20 (-40) až 240 °C

• Médium: cirkulační voda / glykolová voda
do 50 %

• Minimální teplota okolí pro přepravu
a skladování: -40 °C

Schválení a normy:

• 100 % konečná kontrola kvality.
Zkouška těsnosti apláště stejně jako
zkouška rozměrů afunkčnosti se provádí
u každého ventilu vsouladu s platnou
normou EN 12266 P10-P11-P12 a F20

• Veškerý použitý materiál certifikován
dle normy EN 10204 3.1

• Výroba certifikována dle ISO9001/ISO14001

© Danfoss | 2021.12

AI165686469433cs-000706 | 1

Datový list Ocelové škrticí ventily SBFV (PN 16/25)

Objednávání

SBFV-WW navařovací připojení
SBFV-FF příruba

DN

(mm)

Kódové č. W W PN 25 Kódové č. FF PN 16 Kódové č. FF PN 25

s převodovkou

spřírubou pro

1)

převodovku

s převodovkou

1)

spřírubou pro

1)

převodovku

s převodovkou

1)

spřírubou pro

1)

převodovku

Připojení GOST/CN-B

200 065B7610 065B7655 065B7625 065 B7670 065B7640 0 65B7685
250 065 B7611 065B7656 065B7626 0 65B7671 0 65B76 41 065B76 86
300 065B7612 065B7657 065B7627 065B7672 065B7642 0 65B7687
350 06 5B7613 065B7658 065B7628 065B7673 0 65B7643 0 65B7688
400 065 B7614 065B7659 065B7629 065 B7674 0 65B7644 065B76 89
450 06 5B7615 0 65B7660 065B76 30 065B7675 065B7645 065B76 90
500 065 B7616 0 65B76 61 065 B7631 0 65B7676 06 5B7646 0 65B7691
600 065 B7617 065B7662 065 B7632 065 B7677 065 B7647 065B7692
700 06 5B7618 065B76 63 065B 7633 065B7678 06 5B7648 0 65B7693
800 065B7619 0 65B7664 065B7634 065 B7679 065B7649 0 65B7694

900 065B7620 065B7665 065B7635 0 65B7680 065B7650 065B7695
1000 065B7621 065B7666 065B763 6 065B76 81 065B7651 065B76 96
120 0 065B7622 065B76 67 065B76 37 065B76 82 065B7652 065B 7697
140 0 065B7623 065B766 8 065B7638 065B7683 065B7653 065B7698

Připojení EN

200 065H7610 065H7655 065H7625 065H7670 0 65H7640 065 H7685

250 06 5H7 611 065H7656 065H7626 065H7671 065 H7641 065H7686

300 065 H7612 065H7657 065H7627 065H7672 065 H7642 0 65H7687

350 065 H7613 065H7658 065H7628 065H7673 065H764 3 065H7688

400 065H 7614 065H7659 065H7629 0 65H7674 0 65H764 4 065H76 89

450 065 H7615 0 65H7660 065H7630 065H7675 065H 7645 06 5H7690

500 065H7616 06 5H7661 065H76 31 06 5H7676 065H764 6 065 H7691

600 065H7617 065H7662 065H7632 065H 7677 065H7647 065H7692

700 065 H7618 065H7663 065H7633 065H7678 065H764 8 065H7693

800 065H7 619 065 H7664 065H7634 065H7679 0 65H7649 065H7694

900 065H7620 065H7665 065H 7635 065 H7680 0 65H7650 065H7695
1000 065H7621 065H7666 065H7636 065H 7681 065H7651 0 65H7696
120 0 065H7622 065H76 67 065H7637 065H7682 065H7652 065H7697
140 0 065H7623 06 5H7668 065H 7638 065H7683 065H7653 065 H7698

Převodovka

Elektrický servopohon Auma

1)

1)

Všechny ventily js ou z výroby
100 % te stovány na vnitřní⁄ vnější
netěsnost v obo u směrech

Společnost Danfoss zaručuje tříd u
průsaku A v obo u směrech pouze
u převodovek a el ektrických poho nů
instalovaných při výrobě podle
specifika cí v tomto datovém listu

Společnost Danfoss nenese odpovědnost
za potenciáln í netěsnost v důsledku
nesprávné insta lace převodovky
nebo elek trického pohonu a použ ití
převodovek a elektrických pohonů
které neo dpovídají specifi kacím

2 | © Danfoss | 2021.12

DN

(mm)

Typ převodovky Kódové č.

200 AB550 065B8280
250 AB880 065B8281

300 –350 AB12 50 065B8282

400 AB1950 065B8283
450 AB1950/PR4 065B8284
500 AB3000/PR4 065B8291
600 AB3000/PR6 065B8292
700 AB6800/PR6 065B8285
800 A20 0/PR10 065B8286

900 A250/PR10 0 65B8287
1000 IW82 065B8288
120 0 IW9 0 65B8289
140 0 IW10 065B8290

DN

(mm)

Typ pohonu Kódové č.

200 SQ12 .2-F12 065B8260

250 SA10.2-GS80.3/53:1-F12 065B8253
300 –350 SA10.2-GS100.3/126:1-F14 065B8261
400–450 SA10.2- GS125. 3/160:1- F16 065B8262

500 SA10.2-GS125.3/208:1-F25 065B8263

600 SA10.2-GS160.3/442:1-F25 065B8258
700–800 SA10.2-GS200.3/864:1-F30 065B8264

900 SA10.2-GS250.3/848:1-F35 065B8265

1000 SA10.2-GS250.3/1718:1-F35 0 65B8259
120 0 SA10.2-GS315/1696:1-F40 065B8266
140 0 SA14.2- GS315/1696:1-F40 0 65B8267

AI165686469433cs-000706

Datový list Ocelové škrticí ventily SBFV (PN 16/25)

Technické údaje

DN 200 250 300 350 400 450 500 600 70 0 800 900 1000 120 0 1400

k

VS

PN
∆p max. 16
Teplota média
Min. okolní teplota -20 (-40 2))
Max. okolní teplota 80 (se servopohonem Auma); 110 (s převodovkou); 240 (pouze ventil)
Médium Cirkulační voda / glykolová voda do 50%
Točivý moment

1)

Teplota závisí na tlaku. Bl ižší informace najdete v graf u závislosti tlaku na teplotě.

2)

Produkt vy žaduje náležitou izola ci, která zajistí, že teplota po vrchu ventilu nebude při natl akování ventilu nižší než -20 °C.

3)

Při dimenzován í servopohonů třetí st rany nedoporučených spol ečností Danfoss je třeba z výšit hodnoty to čivého momentu o 10 %.

3)

Graf závislosti
tlaku na teplotě

(konstrukce těla ventilu)

m3/h 1270 210 0 3900 5 200 6700 8700 11000 15 000 23500 28000 40 000 52000 65 000 88000

bar

16/2 5

-20 až 240

1)

°C

Nm 950 1300 2500 310 0 3950 5 250 6600 9400 15 800 20 500 28300 36000 58400 82000

PN 25 Ho dnota provozního tlaku / pro vozní teploty

PN 16

Provozní tlak [bar]

Provozní teplota [ T, °C]

AI165686469433cs-000706

© Danfoss | 2021.12 | 3

Datový list Ocelové škrticí ventily SBFV (PN 16/25)

DN 1000

DN 1200

DN 1400

100.000

Úhel otevření [°]

Diagram průtoku

10.000

/h]

3

/h

2

[m

v

k

Kv m

1.000

100

0102030405060708090

Úhel otevření °

DN 900
DN 800

DN 700

DN 600

DN 500
DN 450

DN 400

DN 350
DN 300

DN 250

DN 200

Nejlepšího výkonu při řízení průtoku dosáhnete
výběrem vyhrazených regulačních ventilů Danfoss.

Škrticí ventily SBFV lze použít pro jednoduchou
regulaci v úhlu otevření od 30° do 90°.

Abyste se vyhnuli vysoké rychlosti průtoku,
kavitaci a turbulenci, nepoužívejte úhel
otevření od 0° do 30°.

Konstrukce

Č. Část Materiál

1 Body

2 Kotouč

3 Pojistný kroužek Nerezová ocel X5CrNi18-10
4 Lamelové těsnění X6CrNiMoTi17-12-2+grafit
5 Sedlo ventilu Nerezová ocel X17CrNi16-2
6 Hřídel pohonu Nerezová ocel X17CrNi16-2
7 Obal ucpávky Grafit/PTFE
8 Kroužek Nerezová ocel X5CrNi18-10
9 Pouzdro těsnění GGG CrNi20-2

10 Ucpávka

11 Kryt

12 Kolík Nerezová ocel X17CrNi16-2
13 Paralelní klíč Uhlíková ocel C45E
14 Radiální ložisko INA PERMAGLIDE (SS+PTFE)
15 Axiální ložisko INA PERMAGLIDE (SS+PTFE)
16 Zapojení Nerezová ocel A4 -70
17 Zapojení Nerezová ocel A4-70
18 Šroub Nerezová ocel A4-70
19 O-kroužek EPDM HT / VITON

Uhlíková ocel EN 10028-2
P265GH, EN 10025 S355J2+N

Uhlíková ocel EN 10028-2
P265GH, EN 10025 S355J2+N

Uhlíková ocel EN 10028-2
P265GH, EN10025 S355J2+N

Uhlíková ocel EN 10028-2
P265GH, EN 10025 S355J2+N

Maximální rychlost průtoku
média by neměla přesahovat:
– 3 m/s [DN 200–400]
– 2,5 m/s [DN 450–800]
– 2 m/s [DN 1000–1400]

4 | © Danfoss | 2021.12

AI165686469433cs-000706

Datový list Ocelové škrticí ventily SBFV (PN 16/25)

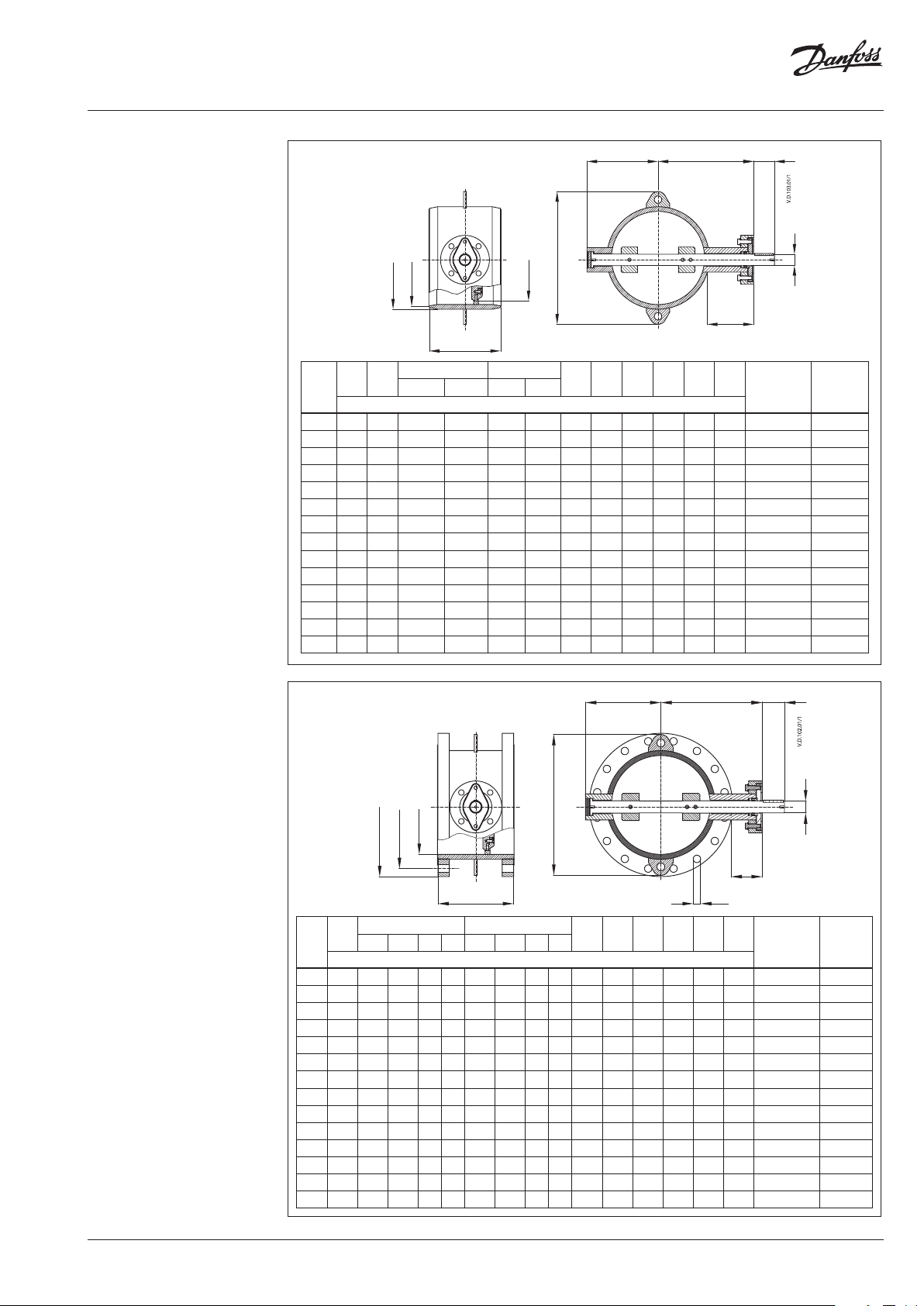

Rozměry

SBFV-WW s neosazenou hřídelí

1

2

D

D

h

1

L

D

H

h

1

1

d

h

2

L

DN

(mm)

L D

Koncovka GOST Koncovka EN

D

D

1

D1D

2

mm

h H h1d1h2L

2

Příruba p ro

1

převodovku

IS O5211

Hmotnost

200 230 145 210 219 210 219 170 2 55 60 32 145 340 F12 38
250 250 205 263 273 263 273 200 290 60 36 155 378 F12 53
300 270 245 311 325 313 324 235 320 73 48 155 450 F14 79
350 290 295 363 377 344 356 265 350 73 48 159 510 F14 106
400 310 340 408 426 394 406 305 410 90 48 192 510 F16 14 4
450 330 385 444 457 444 457 315 430 100 50 190 610 F16 16 6
500 350 445 512 530 495 508 370 458 105 60 18 6 665 F25 225
600 390 490 608 630 59 6 610 420 555 115 72 232 770 F25 333
700 430 590 702 720 695 7 11 485 600 130 90 240 860 F30 500
800 470 690 804 820 795 813 550 650 115 98 235 977 F30 6 81

900 510 785 9 02 920 894 914 590 755 160 110 290 10 87 F35 942
1000 550 870 994 1020 994 1016 655 805 160 125 290 1176 F35 124 3
120 0 630 118 0 119 4 1220 1194 1219 750 905 220 155 290 136 0 F40 1960
140 0 710 130 0 139 8 1420 1397 142 2 860 1005 225 175 380 1739 F40 2890

(kg)

SBFV-FF s neosazenou hřídelí PN16

ØD

ØK

DN

Koncovka GOST Koncovka EN

L

DN

(mm)

ØD ØK n Øl ØD ØK n Øl

h

1

L

L

H

n × Øl

h H h1d1h2L

mm

h

h

2

Příruba p ro

1

převodovku

IS O 52 11

1

1

d

Hmotnost

200 230 335 295 12 22 340 295 12 22 170 255 60 32 145 340 F12 62
250 250 405 355 12 26 405 355 12 26 200 290 60 36 15 5 378 F12 73
300 270 460 410 16 26 460 410 12 26 235 320 73 48 155 450 F14 104
350 290 520 470 16 26 520 470 16 26 265 350 73 48 159 510 F14 165
400 310 580 525 16 30 580 525 16 30 305 410 90 48 19 2 570 F16 235
450 330 640 585 20 30 640 585 20 30 315 430 10 0 50 190 610 F16 280
500 350 710 650 20 33 7 15 650 20 33 370 458 105 60 186 660 F25 366
600 390 840 770 20 39 840 770 20 36 420 555 115 72 232 770 F25 573
700 430 910 840 24 39 910 840 24 36 485 600 130 90 240 860 F30 733
800 470 1020 950 24 39 1025 950 24 39 550 650 115 98 235 960 F30 962

900 510 112 0 1050 28 39 112 5 1050 28 39 590 755 160 110 290 1060 F35 1285
1000 550 125 5 1170 28 45 12 55 117 0 28 42 655 805 160 125 290 116 0 F35 17 25
120 0 630 14 85 1390 32 52 1485 13 90 32 48 750 905 220 15 5 290 1360 F40 276 2
140 0 710 1685 1590 36 52 168 5 1590 36 48 860 1095 225 175 380 1739 F40 3610

(kg)

AI165686469433cs-000706

© Danfoss | 2021.12 | 5

Datový list Ocelové škrticí ventily SBFV (PN 16/25)

Rozměry

SBFV-FF s neosazenou hřídelí PN 25

ØD

ØK

DN

Koncovka GOST Koncovka EN

L

DN

(mm)

ØD ØK Øl ØD ØK Øl

h

1

L

L

n h H

h1d1h2L

H

n × Øl

1

mm

h

1

h

2

Příruba p ro

převodovku

IS O 52 11

1

d

200 230 360 310 26 360 310 26 12 17 0 255 60 32 145 340 F12 68
250 250 425 370 30 425 370 30 12 200 290 60 36 155 378 F12 85
300 270 485 430 30 485 430 30 16 235 320 73 48 155 450 F14 130
350 290 550 490 33 555 490 33 16 265 350 73 48 159 510 F14 185
400 310 610 550 33 620 550 36 16 305 410 90 48 192 570 F16 194
450 330 660 600 33 670 600 36 20 315 430 100 50 190 610 F16 305
500 350 730 660 39 730 660 36 20 370 458 105 60 18 6 660 F25 385
600 390 840 770 39 845 770 39 20 420 555 115 72 232 770 F25 59 0
700 430 960 875 45 960 875 42 24 485 600 130 90 240 860 F30 800
800 470 1075 990 45 1085 990 48 24 550 650 115 98 235 960 F30 1050

900 510 1185 10 90 52 118 5 1090 48 28 590 755 16 0 110 290 1060 F35 1420
1000 550 1315 1210 56 1320 1210 56 28 655 805 160 125 290 116 0 F35 1900
120 0 630 1525 1420 56 153 0 1420 56 32 750 905 220 155 290 13 60 F40 2950
140 0 710 17 50 162 0 62 1755 1640 62 36 860 10 95 225 175 380 1739 F40 434 0

Hmotnost

(kg)

SBFV se šnekovým převodem

(mm)

1000 17 10 655 566 425 905 500 14 65
120 0 1910 750 665 338 10 05 500 2248
140 0 2300 860 692 495 1205 500 3306

C

d

a

D

H

Hmotnost

(kg)

H h a b C d

DN

mm

h

200 550 17 0 201 71 295 250 47
250 623 200 189 86 332 300 68
300 690 235 230 105 370 300 103
350 750 265 230 105 400 300 128
400 875 305 275 130 465 400 176
450 920 315 301 130 490 500 207
500 980 370 314 140 520 500 275
600 1172 420 314 140 620 500 385
700 1260 485 354 182 660 500 565
800 1385 550 375 209 735 500 818
900 159 5 590 415 256 840 500 116 2

b

6 | © Danfoss | 2021.12

AI165686469433cs-000706

Datový list Ocelové škrticí ventily SBFV (PN 16/25)

Rozměry

SBFV se servopohonem (AUMA)

N M

P

L

A B D E F G H L M N P

DN

(mm)

200 353 133 385 640 255 170 235 230 343 191 200 73

SBFV se servopohonem (AUMA)

A

H

B

F DG

E

Hmotnost

mm

M N

(kg)

P

A

H

B

D

A B D E F G H L M N P

DN

(mm)

250 556 18 9 387 677 290 200 385 250 576 191 200 88
300 738 189 432 752 320 235 435 270 576 191 200 123
350 738 189 432 782 350 265 465 290 576 191 200 150
400 74 8 194 435 845 410 305 540 310 576 191 160 20 4
450 748 194 435 865 430 315 610 330 576 191 160 226
500 748 194 435 888 453 370 660 350 576 191 200 297
600 920 290 476 1026 550 420 76 0 390 576 191 200 405
700 11 27 367 476 1076 600 485 860 430 576 191 200 617
800 1127 367 476 1076 650 550 960 470 576 191 200 798

900 1217 402 539 1294 755 59 0 1070 510 576 191 200 113 8
1000 1217 402 539 13 44 805 655 1200 550 576 191 200 143 9
120 0 1217 552 539 1457 905 750 14 50 630 576 191 315 2320
140 0 1248 552 621 1716 1095 860 1739 710 622 245 315 3580

F G

E

mm

J K

L

Hmotnost

(kg)

AI165686469433cs-000706

© Danfoss | 2021.12 | 7

Datový list Ocelové škrticí ventily SBFV (PN 16/25)

Rozměry

Horní strana ventilu a příruba pro převodovku

q

ØD

ØK

ØR

ØdK

DN

Příruba p ro

(mm)

převodovku

200 F12 60 32 56 10 35 5 4 14 125 85 150
250 F12 60 36 56 10 39 5 4 14 125 85 150
300 F14 73 48 63 14 51,5 5 4 18 140 100 175
350 F14 73 48 63 14 51, 5 5 4 18 140 100 175
400 F16 90 48 80 14 51,5 5 4 22 165 130 210
450 F16 10 0 50 80 14 53,2 5 4 22 16 5 13 0 210
500 F25 105 60 100 18 64 5 8 18 254 200 300
600 F25 110 72 100 20 76,5 5 8 18 254 200 300
700 F30 115 90 110 25 95 5 8 22 298 230 350
800 F30 115 98 110 28 104 5 8 22 298 230 350
900 F35 160 11 0 12 5 28 11 6 5 8 33 356 260 415

1000 F35 16 0 125 16 0 32 132 6 8 33 356 260 415

120 0 F40 220 155 200 40 16 4 6 8 33 406 300 475

140 0 F40 225 175 220 45 185 6 8 33 406 300 475

L Ød n p q r nk ØdK ØK ØR ØD

r

L

p

n

mm

Ød

ØR

ØK

ØD

8 | © Danfoss | DHS-SRMT/SI | 2021.12

AI165686469433cs-000706
