Techninis aprašymas
Plieninės diskinės sklendės
SBFV (PN 16/25)
Aprašymas
Danfoss SBFV yra aukštų techninių
charakteristikų diskinės plieninės sklendės,
kurios su Danfoss JIP™ rutulinėmis sklendėmis
sudaro uždarymo vožtuvų, specialiai skirtų
centralizuoto šildymo ir centralizuoto aušinimo
sistemoms, šeimą.
Danfoss SBFV yra trigubo nuokrypio diskinės
sklendės su unikaliu plokšteliniu balnu,
užtikrinančiu patikimą veikimą ir sandarumą,
net esant aukštai arba žemai temperatūrai.
Jos sukurtos kaip uždarymo vožtuvai, bet jas taip
pat galima naudoti kaip paprastus reguliavimo
prietaisus.
Kadangi riebokšlis buvo kuriamas laikantis
JIP™ rutulinėms sklendėms taikomų principų,
jam panaudotas grafitu armuoto PTFE tarpiklis,
kuris nesensta ir jį galima užveržti vamzdyne,
kad per visą tarnavimo laikotarpį būtų užtikrintas
jo sandarumas.
Pagrindiniai duomenys:
• DN 200–1400
• Maksimalus slėgio perkrytis 16 bar
• kVS: 1270–88000 m3/val.
• Pratekėjimo klasė A
• Korpuso klasė PN 25
• Temperatūra: −20 (−40) … 240 °C
• Terpė: cirkuliacinis vanduo / glikolio
tirpalas iki 50 %
• Mažiausia aplinkos temperatūra
transportuojant ir saugant: −40 °C
Sertifikatai ir normos:
• 100 % galutinė patikra. Kiekvienos sklendės
pralaidumo ir atsparumo bei matavimų
ir veikimo bandymai atlikti pagal taikomus
standartus EN 12266 P10-P11-P12 ir F20
• Visos panaudotos medžiagos atitinka
EN 10204 3.1 sertifikatus
• Gamyba sertifikuota laikantis ISO9001 /
ISO14001
© Danfoss | 2021.08
AI165686469433lt-000707 | 1
Techninis aprašymas Plieninės diskinės sklendės SBFV (PN 16/25)
Užsakymas
SBFV-WW privirinamas
SBFV-FF flanšinis
DN
(mm)
Kodas WW PN 25 Kodas FF PN 16 Kodas FF PN 25
su pavaros
1)
dėže
su pavaros
1)
flanšu
su pavaros
1)
dėže
su pavaros
1)
flanšu
su pavaros
dėže
1)
su pavaros
flanšu
GOST/CN-B jungtis
200 065B7610 065B7655 065B7625 065B7670 065B764 0 065B7685
250 065 B7611 065B7656 065B7626 065B7671 065 B7641 065B 7686
300 065B7612 065B7657 065B7627 065B7672 065B7642 0 65B7687
350 06 5B7613 065B7658 065B7628 0 65B7673 065B76 43 06 5B7688
400 065 B7614 065B7659 065B7629 06 5B7674 065B7644 065B76 89
450 06 5B7615 065B766 0 065B 7630 0 65B7675 065B7645 065 B7690
500 065 B7616 065B76 61 0 65B7631 0 65B7676 065B76 46 0 65B7691
600 065 B7617 065B7662 065B7632 065 B7677 0 65B7647 065 B7692
700 06 5B7618 065 B7663 065B76 33 06 5B7678 0 65B7648 0 65B7693
800 065B7619 065B7664 065B7634 065B7679 065B7649 0 65B7694
900 065B7620 065B7665 065B7635 065B76 80 065B7650 065B7695
1000 065B7621 065B7666 065B76 36 06 5B7681 065B7651 065B769 6
120 0 065B7622 065B76 67 065B7637 06 5B7682 065B7652 06 5B7697
140 0 065B7623 065B76 68 06 5B7638 065B7683 065B7653 065B7698
EN jungtys
200 065H7610 065H7655 065H7625 065H7670 065 H7640 065H7685
250 06 5H7 611 065H7656 065H7626 065H7671 06 5H7641 065H76 86
300 065 H7612 065H7657 065H7627 065H7672 065H 7642 065H7687
350 065 H7613 065H7658 065H7628 065H7673 065H76 43 065H7688
400 065H 7614 065H7659 065H7629 06 5H7674 0 65H764 4 065H7689
450 065 H7615 065 H7660 065 H7630 065H7675 0 65H7645 0 65H7690
500 065H7616 065 H7661 0 65H7631 065H 7676 06 5H7646 0 65H7691
600 065H7617 065H7662 065 H7632 065 H7677 065H 7647 065H 7692
700 065 H7618 06 5H7663 06 5H7633 065H7678 0 65H764 8 065 H7693
800 065H7 619 0 65H7664 065H7634 065 H7679 0 65H7649 0 65H7694
900 065H7620 0 65H7665 065H7635 065H76 80 065H7650 065H7695
1000 065H7621 065H7666 065H 7636 065H7681 065H7651 065H76 96
120 0 065H7622 065H7667 065 H7637 065H7682 065H7652 065H7697
140 0 065H7623 0 65H7668 065H7638 065H7683 065H7653 0 65H7698
Pavaros dėžė
Elektrinė pavara „Auma“
1)
1)
Visos sklendė s yra visiškai gamykliškai
patikrintos dėl vidinio ir išorinio
nutekėjimo iš ab iejų krypčių.
„Danfoss“ už tikrina A pratekėjimo
klasę iš abiejų k rypčių tik naud ojant
gamykloje sumontuotas pavaros
dėžes ir elektrines pavaras pagal šiame
duomenų lape pateikiamą specifikaciją
„Danfoss“ negali prisiimti atsakomybės
už galimą pratekė jimą dėl netinkamo
pavaros dėžės ar elektrinės pavaros
įrengimo ir p avaros dėžių bei elekt rinių
pavarų kur ios neatitinka specifika cijos
naudojimo
2 | © Danfoss | 2021.08
DN
(mm)
Pavaros dė žės
tipas
Kodas
200 AB550 065B8280
250 AB880 065B8281
300 -350 AB12 50 065B8282
400 AB1950 065B8283
450 AB1950/PR4 065B8284
500 AB3000/PR4 065B 8291
600 AB3000/PR6 065B8292
700 AB6800/PR6 065B8285
800 A20 0/PR10 065B8286
900 A250/PR10 065B8287
1000 IW82 065B8288
120 0 IW9 065B8289
140 0 HOW10 065B8290
DN
(mm)
Pavaros tipas Kodas
200 S Q12. 2-F12 065B8260
250 SA10.2-GS80.3/53:1-F12 065B8253
300 -350 SA10.2-GS100.3/126:1-F14 065B8261
400 -450 SA10. 2-GS125 .3/160 :1-F16 065B8262
500 SA10.2-GS125.3/208:1-F25 065B8263
600 SA10.2-GS160.3/442:1-F25 065B8258
700-800 SA10.2-GS200.3/864:1-F30 065B8264
900 SA10.2-GS250.3/848:1-F35 065B8265
1000 SA10.2-GS250.3/1718:1-F35 065B8259
120 0 SA10.2-GS315/1696:1-F40 065B826 6
140 0 SA14.2-GS315/1696:1-F40 065B 8267
AI165686469433lt-000707
Techninis aprašymas Plieninės diskinės sklendės SBFV (PN 16/25)
Techniniai duomenys
DN 200 250 300 350 400 450 500 600 700 800 900 1000 120 0 140 0
k
VS
PN
∆p maks. 16
Terpės temperatūra
Min. Aplinkos temperatūra −20 (−40 2))
Maks. Aplinkos temperatūra 80 (su „Auma“ pavara); 110 (su pavaros dėže); 240 (tik sklendė)
Ter pė Cirkuliacinis vanduo / glikolio tirpalas iki 50 %
Sukimo momentas
1)
Temperatūra prikla uso nuo slėgio. Jeigu reiki a išsamesnės informacijos , žr. slėgio ir temp eratūros grafiką.
2)
Produktu i būtina tinkama izoliacija , užtikrinanti, kad slėg io veikiamos sklendės tem peratūra nenukristų žemia u -20 °C.
3)
Sukimo momento reikšmė turėtų būti 10 % didesnė matuojant trečiųjų šalių pavaras, kurių nerekomenduoja Danfoss.
3)
Slėgio ir temperatūros
diagrama (sklendės
korpuso konstrukcija)
m3/h 1270 2100 3900 5200 6700 8700 11000 15000 2350 0 28000 40000 52000 65000 88000
bar
16 / 25
−20 … 240
1)
°C
Nm 950 13 00 2500 3100 3950 5250 6600 9400 158 00 20500 28300 36000 58400 82000
PN 25 Darbinio slėgio / darbinės temperatūros klasė
PN 16
Darbinis slėgis [bar]
Darbinė tem peratūra [T, °C]
AI165686469433lt-000707
© Danfoss | 2021.08 | 3
Techninis aprašymas Plieninės diskinės sklendės SBFV (PN 16/25)
DN 1000
DN 1200
DN 1400
100.000
Opening angle [°]
Srauto diagrama
10.000
/h]
3
[m
v
k
kv [m3/h]
1.000
100
0102030405060708090
Atidarymo kampas [°]
DN 900
DN 800
DN 700
DN 600
DN 500
DN 450
DN 400
DN 350
DN 300
DN 250
DN 200
Kad srautas būtų reguliuojamas kuo našiau,
naudokite „Danfoss“ įrangai skirtus reguliavimo
vožtuvus.
SBFV diskines plienines sklendes galima naudoti
paprastam reguliavimui, kai atidarymo kampas
yra nuo 30° iki 90°.
Konstrukcija
N° Dalis Medžiaga
1 Korpusas
2 Diskas
Laikantysis
3
žiedas
Sluoksniuotas
4
tarpiklis
Sklendės
5
balnas
6 Velenas Nerūdijantis plienas X17CrNi16-2
Riebokšlio
7
tarpiklis
8 Žiedas Nerūdijantis plienas X5CrNi18-10
Sandarinimo
9
įvorė
10 Riebokšlis
11 Gaubtas
12 Kaištis Nerūdijantis plienas X17CrNi16-2
Lygiagretusis
13
raktas
Radialinis
14
guolis
15 Ašinis guolis INA PERMAGLIDE (SS + PTFE)
16 Jungtys Nerūdijantis plienas A4-70
17 Jungtys Nerūdijantis plienas A4-70
18 Varžtas Nerūdijantis plienas A4-70
19 “O” žiedas EPDM HT / VITON
Anglinis plienas EN 10028-2
P265GH, EN 10025 S355J2+N
Anglinis plienas EN 10028-2
P265GH, EN 10025 S355J2+N
Nerūdijantysis plienas
X5Cr Ni18-10
X6CrNiMoTi17-12-2 + grafitas
Nerūdijantis plienas X17CrNi16-2
Grafitas / PTFE
GGG CrNi20-2
Anglinis plienas EN 10028-2
P265GH, EN10025 S355J2+N
Anglinis plienas EN 10028-2
P265GH, EN 10025 S355J2+N
Anglinis plienas C45E
INA PERMAGLIDE (SS + PTFE)
Kad nesusidarytų per didelis srautas, kavitacija
ir turbulencija, negalima palikti 0–30° atidarymo
kampo.
Maksimalus terpės srautas neturėtų viršyti:
– 3 m/s [DN200-400]
– 2,5 m/s [DN450-800]
– 2 m/s [DN1000-1400]
4 | © Danfoss | 2021.08
AI165686469433lt-000707
Techninis aprašymas Plieninės diskinės sklendės SBFV (PN 16/25)
Matmenys
SBFV-WW su velenu
h
1
L
1
2
D
D
D
H
h
1
1
d
h
2
L
DN
(mm)
L D
GOST antgalis EN antgalis
D
D2D1D
1
h H h1d1h2L
2
mm
1
Pavaros
flanšas
IS O5211
200 230 14 5 210 219 210 219 170 255 60 32 145 340 F12 38
250 250 205 263 273 263 273 200 290 60 36 155 378 F12 53
300 270 245 311 325 313 324 235 320 73 48 155 450 F14 79
350 290 295 363 377 344 356 265 350 73 48 159 510 F14 106
400 310 340 408 426 394 406 305 410 90 48 192 510 F16 14 4
450 330 385 444 457 444 457 315 430 10 0 50 190 610 F16 16 6
500 350 445 512 530 495 508 370 458 105 60 186 665 F25 225
600 390 490 608 630 596 610 420 555 115 72 232 770 F25 333
700 430 590 702 720 695 711 485 600 130 90 240 860 F30 500
800 470 690 804 820 795 813 550 650 115 98 235 977 F30 6 81
900 510 785 902 920 894 914 590 755 16 0 110 290 1087 F35 9 42
1000 550 870 994 1020 994 1016 655 805 160 12 5 290 1176 F35 1243
120 0 630 1180 11 94 1220 11 94 1219 750 905 220 155 290 13 60 F40 1960
140 0 710 13 00 1398 1420 1397 1422 860 1005 225 175 380 1739 F40 2890
Svoris
(kg)
SBFV-FF su velenu PN16
ØD
ØK
GOST antgalis EN antgalis
L
DN
(mm)
ØD ØK n Øl ØD ØK n Øl
DN
h
1
L
L
H
n × Øl
h H h1d1h2L
mm
h
1
1
d
h
2
Pavaros
1
flanšas
IS O 52 11
200 230 335 295 12 22 340 295 12 22 170 255 60 32 14 5 340 F12 62
250 250 405 355 12 26 405 355 12 26 200 290 60 36 155 378 F12 73
300 270 460 410 16 26 460 410 12 26 235 320 73 48 155 450 F14 104
350 290 520 470 16 26 520 470 16 26 265 350 73 48 159 510 F14 165
400 310 580 525 16 30 580 525 16 30 305 410 90 48 192 570 F16 235
450 330 640 585 20 30 640 585 20 30 315 430 100 50 190 610 F16 280
500 350 710 650 20 33 715 650 20 33 370 458 105 60 18 6 660 F25 366
600 390 840 770 20 39 840 770 20 36 420 555 115 72 232 770 F25 573
700 430 910 840 24 39 910 840 24 36 485 600 130 90 240 860 F30 733
800 470
900 510 1120
1000 550
120 0 630
140 0 710
1020
950 24 39
1050
1255
1170 28 45
1485
139 0
1685
1590
1025
28 39 112 5
1255
32 52
36 52
1485
1685
950 24 39 550 650 115 98 235 960 F30 962
1050
28 39 590 755 16 0 110 290
1060
F35 12 85
1170 28 42 655 805 160 12 5 290 11 60 F35 172 5
139 0
32 48 750 905 220 155 290
1590
36 48 860
1095
225 175 380 1739 F40 3610
136 0
F40 2762
Svoris
(kg)
AI165686469433lt-000707
© Danfoss | 2021.08 | 5
Techninis aprašymas Plieninės diskinės sklendės SBFV (PN 16/25)
Matmenys
SBFV-FF su velenu PN 25
ØD
ØK
GOST antgalis EN antgalis
L
DN
(mm)
ØD ØK Øl ØD ØK Øl
DN
h
1
L
L
n h H
h1d1h2L
H
n × Øl
mm
h
2
1
h
1
Pavaros
flanšas
IS O 52 11
200 230 360 310 26 360 310 26 12 170 255 60 32 145 340 F 12 68
250 250 425 370 30 425 370 30 12 200 290 60 36 155 378 F12 85
300 270 485 430 30 485 430 30 16 235 320 73 48 155 450 F14 13 0
350 290 550 490 33 555 490 33 16 265 350 73 48 159 510 F14 185
400 310 610 550 33 620 550 36 16 305 410 90 48 192 570 F16 19 4
450 330 660 600 33 670 600 36 20 315 430 100 50 190 610 F16 305
500 350 730 660 39 730 660 36 20 370 458 105 60 186 660 F25 385
600 390 840 770 39 845 770 39 20 420 555 115 72 232 770 F25 590
700 430 960 875 45 960 875 42 24 485 600 130 90 240 860 F30 800
800 470 1075 990 45
900 510 1185
1090
1085
52 118 5
990 48 24 550 650 115 98 235 960 F30 1050
1090
48 28 590 755 16 0 110 290
1060
F35 142 0
1000 550 1315 1210 56 1320 1210 56 28 655 805 16 0 125 290 116 0 F35 19 00
120 0 630 1525 1420 56 1530 1420 56 32 750 905 220 155 290
140 0 710 175 0 1620 62 175 5
164 0
62 36 860
1095
225 175 380 1739 F40 4340
136 0
F40 2950
1
d
Svoris
(kg)
SBFV su sliekine pavara
C
d
a
D
H
Svoris
(kg)
DN
(mm)
h
H h a b C d
mm
200 550 170 201 71 295 250 47
250 623 200 189 86 332 300 68
300 690 235 230 105 370 300 103
350 750 265 230 105 400 300 128
400 875 305 275 130 465 400 176
450 920 315 301 130 490 500 207
500 980 370 314 140 520 500 275
600 1172 420 314 140 620 500 385
700 1260 485 354 182 660 500 565
800 1385 550 375 209 735 500 818
900 1595 590 415 256 840 500 11 62
1000 1710 655 566 425 905 500 1465
120 0 1910 750 665 338 1005 500 224 8
140 0 2300 860 692 495 1205 500 3306
b
6 | © Danfoss | 2021.08
AI165686469433lt-000707
Techninis aprašymas Plieninės diskinės sklendės SBFV (PN 16/25)
Matmenys
SBFV su elektrine pavara (AUMA)
N P
P
L
A B D E F G H L P N P
DN
(mm)
200 353 133 385 640 255 170 235 230 343 191 200 73
SBFV su elektrine pavara (AUMA)
A
H
B
F DG
E
Svoris
mm
P N
(kg)
P
A
H
B
D
A B D E F G H L P N P
DN
(mm)
250 556 189 387 677 290 200 385 250 576 191 200 88
300 738 18 9 432 752 320 235 435 270 576 191 200 12 3
350 738 189 432 782 350 265 465 290 576 191 200 150
400 74 8 194 435 845 410 305 540 310 576 191 160 204
450 748 194 435 865 430 315 610 330 576 191 160 226
500 748 19 4 435 888 453 370 660 350 576 191 200 297
600 920 290 476 1026 550 420 76 0 390 576 191 200 405
700 1127 367 476 1076 600 485 860 430 576 191 200 617
800 1127 367 476 1076 650 550 960 470 576 191 200 798
900 1217 402 539 129 4 755 590 1070 510 576 191 200 1138
1000 1217 402 539 1344 805 655 12 00 550 576 191 200 1439
120 0 1217 552 539 1457 905 750 145 0 630 576 191 315 2320
140 0 124 8 552 621 17 16 1095 860 173 9 710 622 245 315 3580
F G
E
mm
J K
L
Svoris
(kg)
AI165686469433lt-000707
© Danfoss | 2021.08 | 7
Techninis aprašymas Plieninės diskinės sklendės SBFV (PN 16/25)
Matmenys

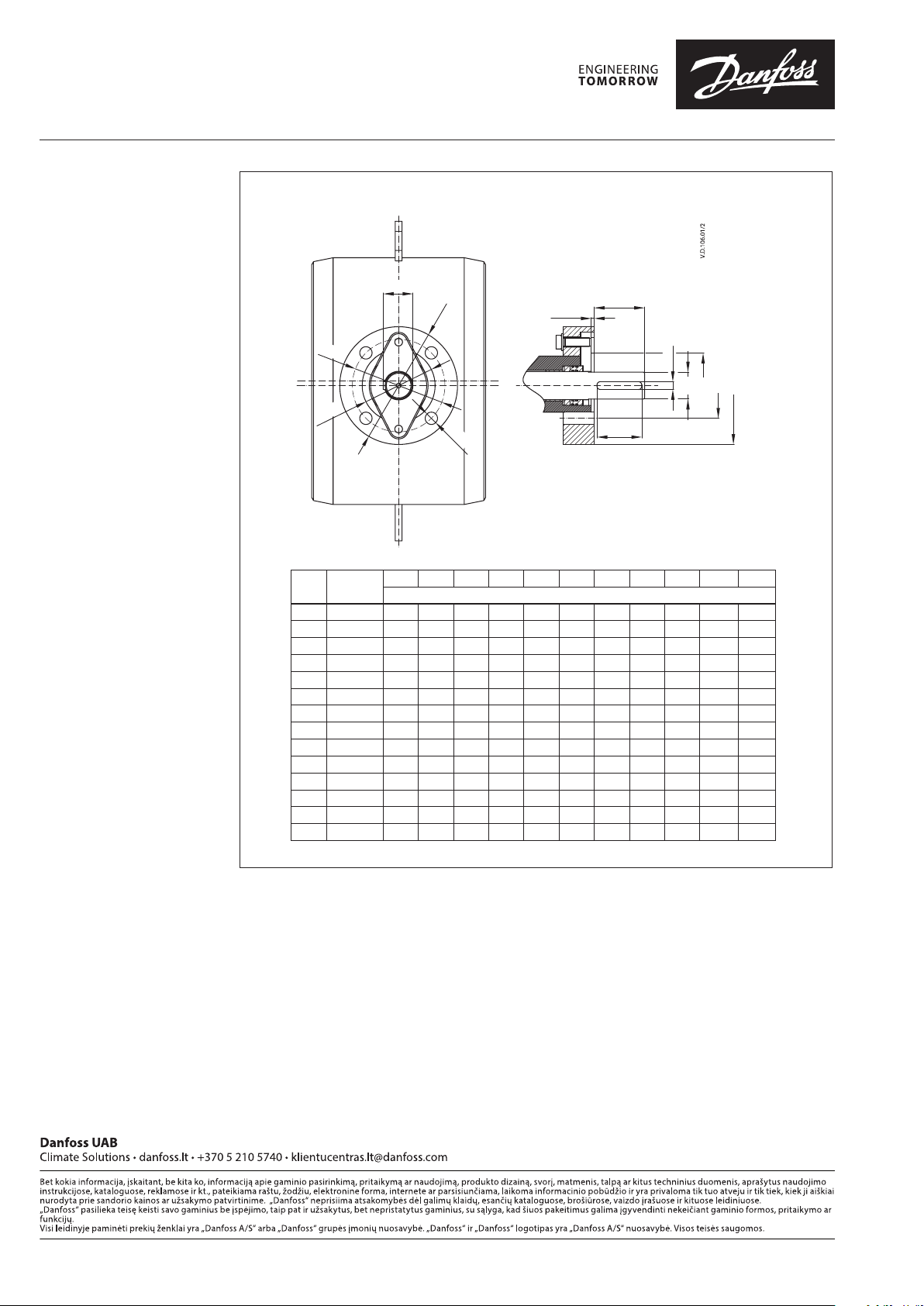

Sklendės viršus ir pavaros flanšas
q
ØK
ØR
DN
Pavara
(mm)
flanšinė
200 F 12 60 32 56 10 35 5 4 14 125 85 150
250 F12 60 36 56 10 39 5 4 14 125 85 150
300 F14 73 48 63 14 51,5 5 4 18 140 10 0 175
350 F14 73 48 63 14 51,5 5 4 18 140 10 0 175
400 F16 90 48 80 14 51, 5 5 4 22 165 13 0 210
450 F16 100 50 80 14 53, 2 5 4 22 165 130 210
500 F25 10 5 60 10 0 18 64 5 8 18 254 200 300
600 F25 11 0 72 100 20 76,5 5 8 18 254 200 300
700 F30 115 90 110 25 95 5 8 22 298 230 350
800 F30 115 98 110 28 10 4 5 8 22 298 230 350
900 F35 16 0 110 12 5 28 116 5 8 33 356 260 415
1000 F35 160 12 5 160 32 132 6 8 33 356 260 415
120 0 F40 220 155 200 40 164 6 8 33 406 300 475
140 0 F40 225 175 220 45 185 6 8 33 406 300 475
L Ød n p q r nk ØdK ØK ØR ØD
ØD
ØdK
r
mm
L
p
ØR
ØK
Ød
ØD
n
8 | © Danfoss | DCS-S/SI | 2021.08
AI165686469433lt-000707
Loading...
