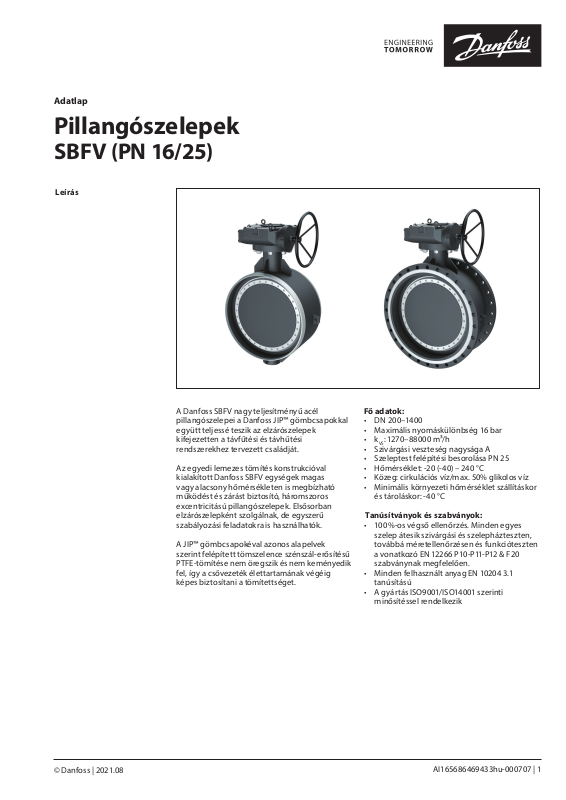

Adatlap
Pillangószelepek
SBFV (PN 16/25)
Leírás
A Danfoss SBFV nagy teljesítményű acél pillangószelepei a Danfoss JIP™ gömbcsapokkal együtt teljessé teszik az elzárószelepek kifejezetten a távfűtési és távhűtési rendszerekhez tervezett családját.
Az egyedi lemezes tömítés konstrukcióval kialakított Danfoss SBFV egységek magas vagy alacsony hőmérsékleten is megbízható működést és zárást biztosító, háromszoros excentricitású pillangószelepek. Elsősorban elzárószelepként szolgálnak, de egyszerű szabályozási feladatokra is használhatók.
A JIP™ gömbcsapokéval azonos alapelvek szerint felépített tömszelence szénszál-erősítésű PTFE-tömítése nem öregszik és nem keményedik fel, így a csővezeték élettartamának végéig képes biztosítani a tömítettséget.
Fő adatok:
• DN 200–1400
• Maximális nyomáskülönbség 16 bar
• kVS: 1270–88000 m³/h
• Szivárgási veszteség nagysága A
• Szeleptest felépítési besorolása PN 25
• Hőmérséklet: -20 (-40) – 240°C
• Közeg: cirkulációs víz/max. 50% glikolos víz
• Minimális környezeti hőmérséklet szállításkor és tároláskor: -40°C
Tanúsítványok és szabványok:
• 100%-os végső ellenőrzés. Minden egyes szelep átesik szivárgási és szelepházteszten, továbbá méretellenőrzésen és funkcióteszten a vonatkozó EN 12266 P10-P11-P12 & F20 szabványnak megfelelően.
• Minden felhasznált anyag EN 10204 3.1 tanúsítású
• A gyártás ISO9001/ISO14001 szerinti minősítéssel rendelkezik
© Danfoss | 2021.08
AI165686469433hu-000707 | 1
Adatlap Acél pillangószelep SBFV (PN 16/25)
Rendelési információk
SBFV-WW hegesztés SBFV-FF karima
DN
(mm)
Rend. szám WW PN 25 Rend. szám FF PN 16 Rend. szám FF PN 25
hajtóművel
1)
fogazott
karimával
1)
hajtóművel
1)
fogazott
karimával
1)
hajtóművel
1)
fogazott
karimával
GOST/CN-B csatlakozás 200 065B7610 065B7655 065B7625 065B7670 065B 7640 0 65B7685 250 065 B7611 065B7656 065B7626 065B7671 065 B7641 065B7686 300 065B7612 065B7657 065B7627 065B7672 0 65B7642 065B76 87 350 06 5B7613 065B7658 065B7628 065B7673 065B76 43 06 5B7688 400 065 B7614 065B7659 065B7629 06 5B7674 065 B7644 065B76 89 450 06 5B7615 065B766 0 065B7630 06 5B7675 0 65B7645 065 B7690 500 065 B7616 065 B7661 06 5B7631 065 B7676 065B76 46 0 65B7691 600 065 B7617 065B7662 065B7632 065B7677 065 B7647 065B7692 700 06 5B7618 065 B7663 065B7633 065B 7678 065B7648 065B7693 800 065B7619 065B7664 065B7634 065B7679 065B7649 0 65B7694 900 065B7620 065B7665 0 65B7635 065B76 80 065B7650 065B7695
1000 065B7621 065B7666 065B7636 065 B7681 065B7651 065B 7696 120 0 065B7622 065B76 67 06 5B7637 065B76 82 065B7652 065B76 97 140 0 065B7623 065B76 68 06 5B7638 065B7683 065B7653 065B7698
EN csatlakozások 200 065H7610 065H7655 065H7625 065H7670 065 H7640 065 H7685 250 06 5H7 611 065H7656 065H7626 065H7671 0 65H76 41 065H7686 300 065 H7612 065H7657 065H7627 065H7672 065 H7642 065 H7687 350 065 H7613 065H7658 065H7628 065H7673 065H76 43 065H76 88 400 065H 7614 065H7659 065H7629 06 5H7674 065H76 44 065H76 89 450 065 H7615 065 H7660 065H763 0 065H7675 065H76 45 065H76 90 500 065H7616 065 H7661 0 65H7631 065H 7676 065H7646 065H76 91 600 065H7617 065H7662 065 H7632 065 H7677 065H7647 065H7692 700 065 H7618 06 5H7663 065H7633 065H767 8 065H764 8 065H769 3 800 065H7 619 065H76 64 065H7634 065H7679 0 65H7649 0 65H7694 900 065H7620 065H7665 0 65H7635 065H76 80 065H7650 065H7695
1000 065H7621 065H7666 065H76 36 065H76 81 065H7651 065H769 6 120 0 065H7622 065H7667 06 5H7637 065 H7682 065H7652 065H7697 140 0 065H7623 0 65H7668 0 65H7638 065H7683 065H7653 06 5H7698
Hajtómű
Auma motor
1)
1)
Minden egyes szelepet 100%-osan tesztelün k gyárilag a belső és külső szivárgás szem pontjából mindkét irányból.
A Danfoss csak g yárilag telepített hajtóművek és m otorok esetén szavatolja mi ndkét irányból az A szivárgási osz tályt a jelen adatla p műszaki adatainak megfelelően
A Danfoss nem vállal felelősséget a hajtómű vagy moto r helytelen telepítése  illetve a műszaki ada toknak nem megfelelő használatuk miatti potenciális szivárgásért
2 | © Danfoss | 2021.08
DN
(mm)
Hajtómű típusa Rend. szám
200 AB550 065B8280 250 AB880 065B8281
300 -350 AB12 50 065B8282
400 AB1950 065B8283 450 AB1950/PR4 065B8284 500 AB3000/PR4 065B 8291 600 AB3000/PR6 065 B8292 700 AB6800/PR6 065B8285 800 A20 0/PR10 065B8286
900 A250/PR10 065B8287 1000 IW82 065B8288 120 0 IW9 065B8289 140 0 HOW10 065B8290
DN
(mm)
Állítómű típusa Rend. szám
200 S Q12. 2-F12 065B8260
250 SA10.2-GS80.3/53:1-F12 065B8253 300 -350 SA10.2-GS100.3/126:1-F14 065B8261 400 -450 SA10. 2-GS125 .3/160 :1-F16 065B8262
500 SA10.2-GS125.3/208:1-F25 065B8263
600 SA10.2-GS160.3/442:1-F25 065B8258 700-800 SA10.2-GS200.3/864:1-F30 065B8264
900 SA10.2-GS250.3/848:1-F35 065B8265
1000 SA10.2-GS250.3/1718:1-F35 065B8259 120 0 SA10.2-GS315/1696:1-F40 065B826 6 140 0 SA14.2-GS315/1696:1-F40 065B 8267
AI165686469433hu-000707
Adatlap Acél pillangószelep SBFV (PN 16/25)
Műszaki adatok
DN 200 250 300 350 400 450 500 600 700 800 900 1000 120 0 140 0
k
VS
PN ∆p max. 16 Közeghőmérséklet Min. környezeti hőmérséklet -20 (-40 2)) Max. környezeti hőmérséklet 80 (Auma állítóművel); 110 (hajtóművel); 240 (csak szelep) Közeg Cirkulációs víz/max. 50%-os glikolos víz Nyomaték
1)
2)
3)
3)
A hőmérsék let nyomásfüggő. A részle teket lásd a nyomás-hőmérsék let diagramon. A terméket meg felelő szigetelésse l kell ellátni, amely biz tosítja, hogy a szelep fels zíni hőmérséklete n em csökken -20°C alá, amikor a sze lep nyomás alatt van. A nyomatékér tékeket 10%-kal meg kell növel ni olyan, harmadik féltől s zármazó állítómű mére tezésekor, amelyet a Danfoss ne m javasol.
Nyomás-hőmérséklet diagram (szeleptest-felépítés)
m³/ h 1270 2100 3900 5200 6700 8700 11000 15000 2350 0 28000 40000 52000 65000 88000
bar
16/2 5
-20–240
1)
°C
Nm 950 13 00 2500 3100 3950 5250 6600 9400 158 00 20500 28300 36000 58400 82000
PN 25 Üzemi nyomás/üzemi hőmérséklet
PN 16
Üzemi nyomás [bar]
Üzemi hőmérsé klet [T, °C]
AI165686469433hu-000707
© Danfoss | 2021.08 | 3
