Údajový list
Oceľové ventilové klapky
SBFV (PN 16/25)
Popis
Danfoss SBFV sú vysokovýkonné oceľové
ventilové klapky, ktoré spolu s guľovými
ventilmi Danfoss JIP™ kompletizujú sortiment
uzatváracích ventilov, navrhnutých špeciálne
pre systémy centrálneho zásobovania teplom
(CZT) a chladiace systémy.
Danfoss SBFV sú trojité kompenzačné ventilové
klapky s unikátnou lamelovou konštrukciou
sedla, ktorá zaručuje spoľahlivú prevádzku
a tesnosť pri vysokých a nízkych teplotách.
Primárne sú navrhnuté ako uzatváracie
ventily, ale možno ich použiť aj v aplikáciách
s jednoduchou reguláciou.
Blok upchávky bol navrhnutý na základe
rovnakého princípu ako pre guľové ventily
JIP™, kde sú použité vystužené uhlíkové PTFE
tesnenia, ktoré časom nestarnú a možno ich
počas prevádzky dotesniť, čo zaručí vonkajšiu
tesnosť počas celej doby životnosti.
Základné údaje:
• DN 200 – 1400
• Maximálny diferenčný tlak 16 barov
• kVS: 1270 – 88000 m³/h
• Miera netesnosti A
• Trieda konštrukčného tlaku PN 25
• Teplota: -20 (-40) … 240 °C
• Médium: cirkulujúca voda/voda s glykolom
do 50 %
• Minimálna teplota okolia na prepravu
a skladovanie: -40 °C
Schválenia a normy:
• 100 % konečná kontrola. Skúška tesnosti a
plášťa, ako aj skúška rozmerov a funkčnosti
sa vykonáva na každom ventile podľa
platných noriem EN 12266 P10-P11-P12 a F20.
• Všetok použitý materiál je certifikovaný
podľa normy EN 10204 3.1
• Certifikovaná výroba podľa normy
ISO9001/ISO14001
© Danfoss | 2021.08
AI165686469433sk-000707 | 1
Údajový list Oceľové ventilové klapky SBFV (PN 16/25)
Objednávanie
Zváranie SBFV-WW
Príruba SBFV-FF
DN
(mm)
Obj. čís lo WW PN 25 Obj. čís lo FF PN 16 Obj. čís lo FF PN 25
s
prevodovkou
1)
s prírubou
prevodovky
1)
prevodovkou
s
1)
s prírubou
prevodovky
1)
prevodovkou
s
1)
s prírubou
prevodovky
Pripojenie GOST/CN-B
200 065B7610 065B7655 065B7625 065 B7670 065B7640 0 65B7685
250 065 B7611 065B7656 065B7626 0 65B7671 0 65B76 41 065B76 86
300 065B7612 065B7657 065B7627 065B7672 065B7642 0 65B7687
350 06 5B7613 065B7658 065B7628 065 B7673 065B7643 0 65B7688
400 065 B7614 065B7659 065B7629 065 B7674 0 65B764 4 065B768 9
450 06 5B7615 0 65B7660 065B7630 065B7675 065B76 45 065B76 90
500 065 B7616 0 65B76 61 065 B7631 0 65B7676 06 5B7646 0 65B7691
600 065 B7617 065B7662 065B7632 0 65B7677 0 65B7647 0 65B7692
700 06 5B7618 065B76 63 065B7633 065B7678 065B76 48 065B 7693
800 065B7619 0 65B7664 065B7634 065B7679 065B7649 0 65B7694
900 065B7620 065B7665 065B7635 0 65B7680 065B7650 065B7695
1000 065B7621 065B7666 065B7636 065B7681 065B7651 065B76 96
120 0 065B7622 065B76 67 065B7637 06 5B7682 065B7652 065B7697
140 0 065B7623 065B766 8 065B763 8 065B7683 065B7653 065B7698
Pripojenia EN
200 065H7610 065H7655 065H7625 065H7670 0 65H7640 065 H7685
250 06 5H7 611 065H7656 065H7626 065H 7671 06 5H7641 065H768 6
300 065 H7612 065H7657 065H7627 065H7672 065H7642 065H7687
350 065 H7613 065H7658 065H7628 065H7673 065H764 3 065H76 88
400 065H 7614 065H7659 065H7629 0 65H7674 0 65H7644 065 H7689
450 065 H7615 0 65H7660 065 H7630 0 65H7675 065H7645 065H 7690
500 065H7616 06 5H7661 0 65H7631 065H7676 065 H7646 0 65H7691
600 065H7617 065H7662 065 H7632 065H7677 06 5H7647 0 65H7692
700 065 H7618 065H7663 065H 7633 06 5H7678 065H7648 0 65H7693
800 065H7 619 065 H7664 065H7634 065H7679 06 5H7649 0 65H7694
900 065H7620 065H7665 0 65H7635 065H7680 065H7650 065H7695
1000 065H7621 065H7666 065H7636 065H 7681 065H7651 065H769 6
120 0 065H7622 0 65H7667 065 H7637 06 5H7682 065H7652 065H7697
140 0 065H7623 065H766 8 065H76 38 065H7683 065H7653 0 65H7698
Prevodovka
Elektrický pohon Auma
1)
1)
Všetky vent ily sú 100 % továrensk y
testované na vnúto rnú/vonkajšiu
tesnosť z oboch sm erov.
Spoločnosť Danfoss garantuje
tesnosť triedy A z o boch smerov
len s prevodov kami a elektrickým i
pohonmi továrensky inštalovanými
v súlade so špec ifikáciami uvedenými
v tomto údajovom l iste
Spoločnosť Danfoss nenesie žiadnu
zodpovedn osť za potenciálne únik y
ako výsledok nesprávnej inštalácie
prevodoviek alebo elektrických
pohonov a po užívania prevodoviek
a elektric kých pohonov ktoré nie
sú v súlade so špec ifikáciami
2 | © Danfoss | 2021.08
DN
(mm)
Typ prevodovky Obj. číslo
200 AB550 065B8280
250 AB880 065B8281
300 -350 AB12 50 065B8282
400 AB1950 065B8283
450 AB1950/PR4 065B8284
500 AB3000/PR4 065B82 91
600 AB3000/PR6 065B8292
700 AB6800/PR6 065B8285
800 A20 0/PR10 065B8286
900 A250/PR10 065B8287
1000 IW82 065B8288
120 0 IW9 065B8289
140 0 HOW10 065B8290
DN
(mm)
Typ pohonu Obj. číslo
200 S Q12. 2-F12 065B8260
250 SA10.2-GS80.3/53:1-F12 065B8253
300 -350 SA10.2-GS100.3/126:1-F14 065 B8261
400 -450 SA10. 2-GS125 .3/160 :1-F16 065B8262
500 SA10.2-GS125.3/208:1-F25 065B8263
600 SA10.2-GS160.3/442:1-F25 065B8258
700-800 SA10.2-GS200.3/864:1-F30 065B8264
900 SA10.2-GS250.3/848:1-F35 065B8265
1000 SA10.2-GS250.3/1718:1-F35 065B8259
120 0 SA10.2- GS315/1696:1-F40 065B8266
140 0 SA14.2-GS315/1696:1-F40 065B8267
AI165686469433sk-000707
Údajový list Oceľové ventilové klapky SBFV (PN 16/25)
Technické údaje
DN 200 250 300 350 400 450 500 600 70 0 800 900 1000 120 0 140 0
k
VS
PN
∆p max. 16
Teplota média
Min. teplota okolia -20 (-40 2))
Max. teplota okolia 80 (s pohonom Auma); 110 (s prevodovkou); 240 (iba ventil)
Médium Cirkulujúca voda/voda s glykolom do 50%
Krútiaci moment
1)
Teplota závisí od tlaku . Podrobnosti nájdete v graf e závislosti tlaku od teplot y.
2)
Výrobk y si vyžadujú správnu izo láciu, ktorá zabezpe čí, že teplota povrchu ventilu ne klesne pod -20 °C v prípade, a k bude na ventil pôsobiť tlak .
3)
Ak sa dimenzuj e pohon od tretích strán, k torý nemá odpor účanie spoločnosti Dan foss, mala by sa hodnota krúti aceho momentu zvý šiť o 10 %.
3)
Graf závislosti tlaku od
teploty (dizajn telesa ventilu)
m³/ h 1270 2100 3900 5200 6700 8700 11000 15000 23500 28000 40000 52000 65000 88000
bar
16/2 5
-20 … 240
1)
°C
Nm 950 13 00 2500 3100 3950 5250 6600 9400 158 00 20500 28300 36000 58400 82000
PN 25 Menovitý pracovný tlak/pracovná teplota
PN 16
Pracovný tlak [bar]
Pracovná teplota [ T, °C]
AI165686469433sk-000707
© Danfoss | 2021.08 | 3
Údajový list Oceľové ventilové klapky SBFV (PN 16/25)
DN 1000
DN 1200
DN 1400
100.000
Opening angle [°]
Prietokový diagram
10.000
/h]
3
[m
v
k
kv [m³/h]
1.000
100
0102030405060708090
Uhol otvárania [°]
DN 900
DN 800
DN 700
DN 600
DN 500
DN 450
DN 400
DN 350
DN 300
DN 250
DN 200
Pre najlepší výkon regulácie prietoku využívajte
regulačné ventily určené spoločnosťou Danfoss.
Klapky SBFV možno použiť na jednoduchú
reguláciu v uhloch otvárania od 30° do 90°.
Na zabránenie vysokej rýchlosti prietoku,
kavitácii a turbulencii by sa nemal používať
uhol otvárania v rozpätí 0 – 30°.
Konštrukcia
N° Diel Materiál
1 Tel eso
2 Disk
Upevňovací
3
krúžok
Lamelové
4
tesnenie
5 Sedlo ventilu Nehrdzavejúca oceľ X17CrNi16-2
6 Hnací hriadeľ Nehrdzavejúca oceľ X17CrNi16-2
7 Upchávka Grafit/PTFE
8 Krúžok Nehrdzavejúca oceľ X5CrNi18-10
Tesniaca
9
vložka
10 Tesniaci obal
11 Kryt
12 Kolík Nehrdzavejúca oceľ X17CrNi16-2
13 Paralelný kľúč Uhlíková oceľ C45E
Radiálne
14
ložisko
15 Axiálne ložisko INA PERMAGLIDE (SS+PTFE)
16 Pripojenia Nehrdzavejúca oceľ A4-70
17 Pripojenia Nehrdzavejúca oceľ A4-70
18 Skrutka Nehrdzavejúca oceľ A4-70
19 Tesniaci krúžok EPDM HT/VITON
Uhlíková oceľ EN 10028-2 P265GH,
EN 10025 S355J2+N
Uhlíková oceľ EN 10028-2 P265GH,
EN 10025 S355J2+N
Nehrdzavejúca oceľ X5CrNi18-10
X6CrNiMoTi17-12-2+grafit
GGG CrNi20-2
Uhlíková oceľ EN 10028-2 P265GH,
EN10025 S355J2+N
Uhlíková oceľ EN 10028-2 P265GH,
EN 10025 S355J2+N
INA PERMAGLIDE (SS+PTFE)
Maximálna rýchlosť prietoku média by nemala
byť prekročená:
– 3 m/s [DN 200 – 400]
– 2,5 m/s [DN 450 – 800]
– 2 m/s [DN 1000 – 1400]
4 | © Danfoss | 2021.08
AI165686469433sk-000707
Údajový list Oceľové ventilové klapky SBFV (PN 16/25)
Rozmery
SBFV-WW s voľným hriadeľom
1
2
D
D
h
1
L
D
H
h
1
1
d
h
2
L
DN
(mm)
L D
Strana GOST Strana EN
D1D2D1D
h H h1d1h2L
2
mm
1
prevodovky
Príruba
IS O5211
200 230 145 210 219 210 219 170 255 60 32 145 340 F12 38
250 250 205 263 273 263 273 200 290 60 36 155 378 F12 53
300 270 245 311 325 313 324 235 320 73 48 155 450 F14 79
350 290 295 363 377 344 356 265 350 73 48 159 510 F14 106
400 310 340 408 426 394 406 305 410 90 48 192 510 F16 144
450 330 385 444 457 444 457 315 430 10 0 50 190 610 F16 166
500 350 445 512 530 495 508 370 458 105 60 186 665 F25 225
600 390 490 608 630 596 610 420 555 115 72 232 770 F25 333
700 430 59 0 702 720 695 711 485 600 130 90 240 860 F30 500
800 470 690 804 820 795 813 550 650 115 98 235 977 F30 681
900 510 785 902 920 894 914 590 755 160 110 290 1087 F35 942
1000 550 870 994 1020 994 1016 655 805 160 125 290 1176 F35 1243
120 0 630 118 0 11 94 12 20 1194 1219 750 905 220 155 290 136 0 F40 1960
140 0 710
130 0
1398 1420 1397 1422 860 1005 225 17 5 380 173 9 F40 2890
Hmotnosť
(kg)
h
2
1
prevodovky
h
1
Príruba
IS O 52 11
1
d
Hmotnosť
SBFV-FF s voľným hriadeľom PN16
ØD
ØK
DN
Strana GOST Strana EN
L
DN
(mm)
ØD ØK n Øl ØD ØK n Øl
h
1
L
L
H
n × Øl
h H h1d1h2L
mm
200 230 335 295 12 22 340 295 12 22 170 255 60 32 145 340 F12 62
250 250 405 355 12 26 405 355 12 26 200 290 60 36 155 378 F12 73
300 270 460 410 16 26 460 410 12 26 235 320 73 48 155 450 F14 104
350 290 520 470 16 26 520 470 16 26 265 350 73 48 159 510 F14 165
400 310 580 525 16 30 580 525 16 30 305 410 90 48 192 570 F16 235
450 330 640 585 20 30 640 585 20 30 315 430 100 50 190 610 F16 280
500 350 710 650 20 33 715 650 20 33 370 458 105 60 186 660 F25 366
600 390 840 770 20 39 840 770 20 36 420 555 115 72 232 770 F25 573
700 430 910 840 24 39 910 840 24 36 485 600 13 0 90 240 860 F30 733
800 470 1020 950 24 39 1025 950 24 39 550 650 115 98 235 960 F30 962
900 510 1120 1050 28 39 112 5 1050 28 39 59 0 755 160 110 290 1060 F35 1285
1000 550 1255 117 0 28 45 1255 1170 28 42 655 805 160 12 5 290 1160 F35 172 5
120 0 630 1485 139 0 32 52 1485 13 90 32 48 75 0 905 220 155 290 1360 F40 2762
140 0 710 16 85 1590 36 52 16 85 1590 36 48 860 1095 225 175 380 173 9 F40 3610
(kg)
AI165686469433sk-000707
© Danfoss | 2021.08 | 5
Údajový list Oceľové ventilové klapky SBFV (PN 16/25)
Rozmery
SBFV-FF s voľným hriadeľom PN 25
ØD
ØK
DN
Strana GOST Strana EN
L
DN
(mm)
ØD ØK Øl ØD ØK Øl
h
1
L
L
n h H
h1d1h2L
H
n × Øl
mm
h
2
1
prevodovky
h
1
Príruba
IS O 52 11
1
d
Hmotnosť
200 230 360 310 26 360 310 26 12 170 255 60 32 145 340 F12 68
250 250 425 370 30 425 370 30 12 200 290 60 36 155 378 F12 85
300 270 485 430 30 485 430 30 16 235 320 73 48 155 450 F14 130
350 290 550 490 33 555 49 0 33 16 265 350 73 48 159 510 F14 185
400 310 610 550 33 620 550 36 16 305 410 90 48 192 570 F16 194
450 330 660 600 33 670 600 36 20 315 430 10 0 50 190 610 F16 305
500 350 730 660 39 730 660 36 20 370 458 105 60 186 660 F25 385
600 390 840 770 39 8 45 770 39 20 420 555 115 72 232 770 F25 590
700 430 960 875 45 960 875 42 24 485 600 13 0 90 240 860 F30 800
800 470 1075 990 45
900 510 11 85
1090
1085
52 118 5
990 48 24 550 650 11 5 98 235 960 F30 1050
1090
48 28 590 755 160 110 290
1060
F35 1420
1000 550 1315 1210 56 1320 1210 56 28 655 805 160 12 5 290 116 0 F35 19 00
120 0 630 1525 1420 56 1530 1420 56 32 750 905 220 155 290
140 0 710 175 0 1620 62 1755
164 0
62 36 860
1095
225 175 380 1739 F40 4340
136 0
F40 2950
(kg)
SBFV so závitovkovou prevodovkou
C
DN
(mm)
200 550 170 201 71 295 250 47
250 623 200 189 86 332 300 68
300 690 235 230 105 370 300 103
350 750 265 230 105 400 300 128
400 875 305 275 130 465 400 176
450 920 315 301 130 490 50 0 207
500 980 370 314 140 520 500 275
600 117 2 420 314 14 0 620 500 385
700 12 60 4 85 354 182 660 500 565
800 138 5 550 375 209 735 500 818
900 1595 59 0 415 256 840 500 11 62
1000 1710 655 566 425 905 500 1465
120 0 1910 750 665 338 1005 500 2248
140 0 2300 860 692 495 120 5 500 3306
d
a
D
h
H h a b C d
mm
b
H
Hmotnosť
(kg)
6 | © Danfoss | 2021.08
AI165686469433sk-000707
Údajový list Oceľové ventilové klapky SBFV (PN 16/25)

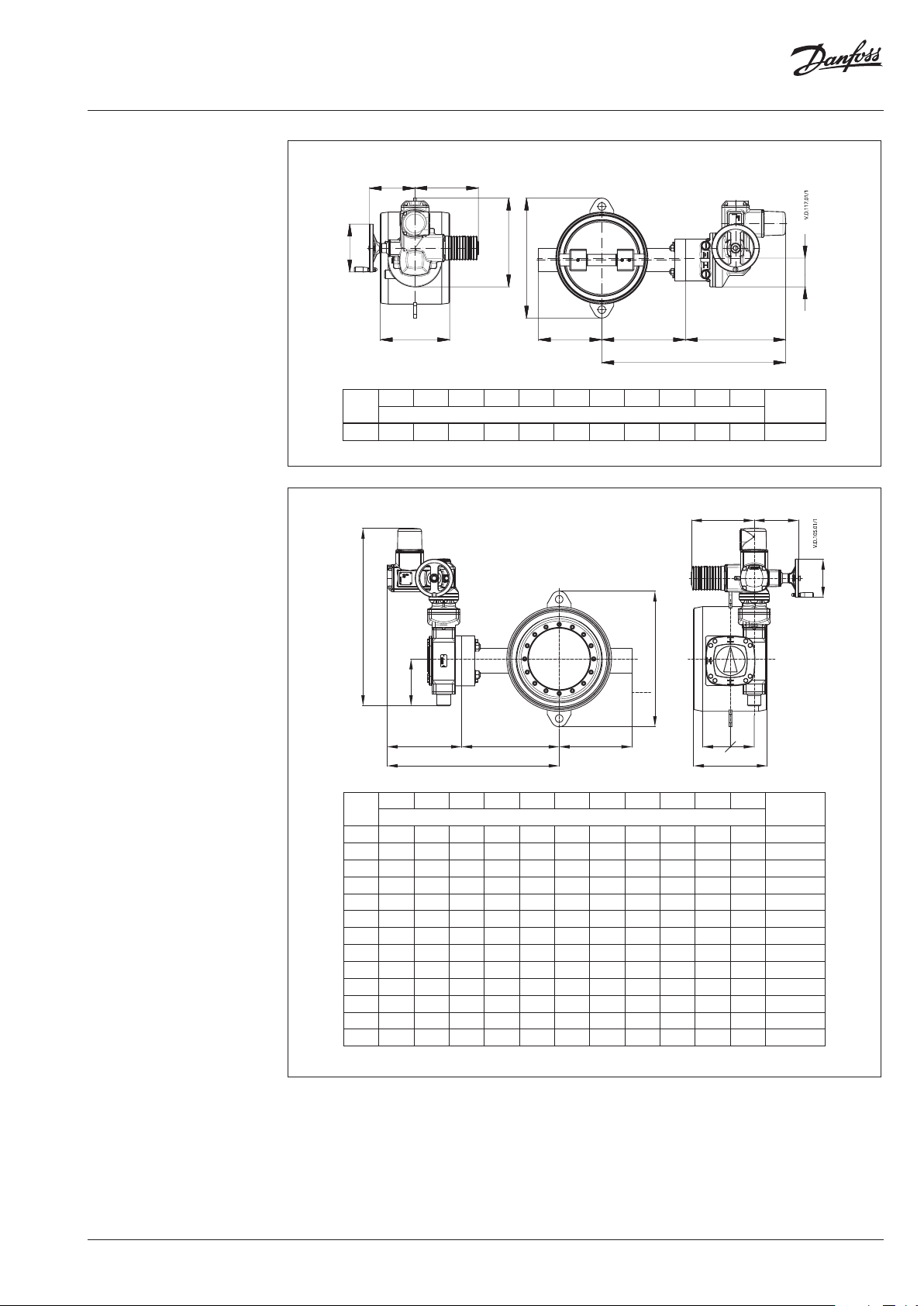

Rozmery
SBFV s elektrickým pohonom (AUMA)
N M
P
L
A B D E F G H L M N P
DN
(mm)
200 353 133 385 640 255 170 235 230 343 191 200 73
SBFV s elektrickým pohonom (AUMA)
A
H
B
F DG
E
Hmotnosť
mm
M N
(kg)
P
A
H
B
D
A B D E F G H L M N P
DN
(mm)
250 556 189 387 677 290 200 385 250 576 191 200 88
300 738 18 9 432 752 320 235 435 270 576 191 200 123
350 738 189 432 782 350 265 465 290 576 191 200 15 0
400 74 8 194 435 845 410 305 540 310 576 191 160 204
450 748 194 435 865 430 315 610 330 576 191 160 226
500 748 194 435 888 453 370 660 350 576 191 200 297
600 920 290 476 1026 550 420 760 39 0 576 191 200 405
700 1127 367 476 1076 600 485 860 430 576 191 200 617
800 1127 3 67 476 1076 650 550 960 470 576 191 200 798
900 1217 4 02 539 1294 755 590 1070 510 576 191 200 1138
1000 1217 402 539 13 44 805 655 120 0 550 576 191 200 1439
120 0 1217 552 539 14 57 905 750 14 50 630 576 191 315 2320
140 0 124 8 552 621 1716 1095 860 173 9 710 622 245 315 3580
F G
E
mm
J K
L
Hmotnosť
(kg)
AI165686469433sk-000707
© Danfoss | 2021.08 | 7
Údajový list Oceľové ventilové klapky SBFV (PN 16/25)
Rozmery
Vrchná časť ventilu a príruba prevodovky
q
ØD
ØK
ØR
DN
(mm)
1000 F35 16 0 12 5 160 32 132 6 8 33 356 260 415
140 0 F40 225 17 5 220 45 18 5 6 8 33 406 300 475
Príruba
prevodovky
200 F12 60 32 56 10 35 5 4 14 125 85 150
250 F 12 60 36 56 10 39 5 4 14 125 85 150
300 F14 73 48 63 14 51,5 5 4 18 14 0 100 175
350 F14 73 48 63 14 51,5 5 4 18 14 0 100 175
400 F16 90 48 80 14 51, 5 5 4 22 165 130 210
450 F16 100 50 80 14 53,2 5 4 22 165 130 210
500 F25 105 60 10 0 18 64 5 8 18 254 200 300
600 F25 110 72 10 0 20 76,5 5 8 18 254 200 300
700 F30 115 90 110 25 95 5 8 22 298 230 350
800 F30 115 98 110 28 104 5 8 22 298 230 350
900 F35 160 110 125 28 116 5 8 33 356 260 415
120 0 F40 220 155 200 40 164 6 8 33 406 300 475
L Ød n p q r nk ØdK ØK ØR ØD
ØdK
mm
L
p
ØR
ØK
Ød
n
ØD
r
8 | © Danfoss | DCS-S/SI | 2021.08
AI165686469433sk-000707
Loading...
