Vodič za instaliranje - Samoograničavajući kablovi na koturu
RS
Vodič za instaliranje
Samoograničavajući kablovi na koturu
Intelligent solutions with lasting effect
Visit DEVI.com
|
|
|
|
|
|
Vodič za instaliranje |
Samoograničavajući kablovi na koturu |
||||
Sadržaj |
|
|
|
|
|
1 |
Uvod |
4 |
|||
2 |
Bezbednosna uputstva |
4 |
|||
3 |
Smernice za instaliranje |
4 |
|||
4 |
Pregled aplikacije |
4 |
|||
5 |
Termostati/regulatori |
5 |
|||
6 |
Dodaci |
6 |
|||
|
6.1 |
Elementi za pričvršćivanje |
6 |
||
|
6.2 |
Kompleti za povezivanje |
7 |
7 Tipične instalacije 10
7.1 Tipične instalacije pratećih cevi 10

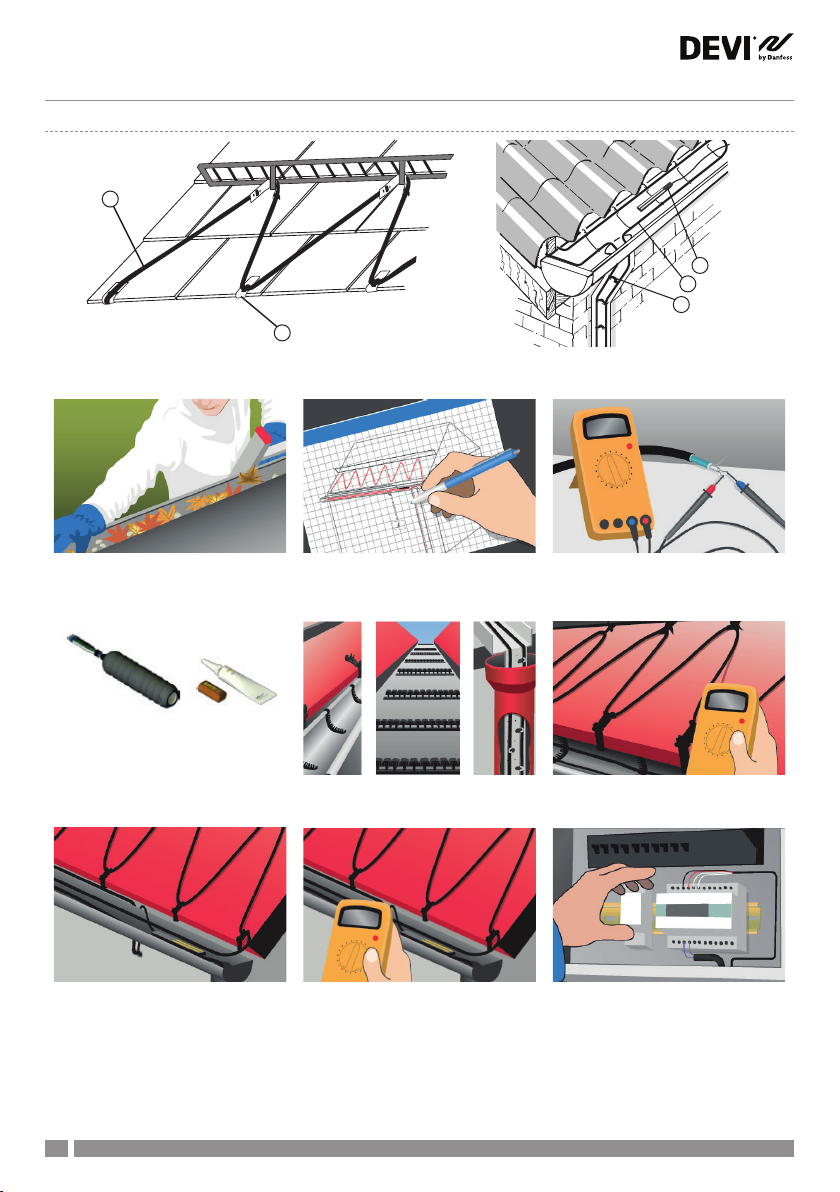

7.2 Tipična instalacija za krovnu zaštitu 11
8 Usaglašenost sa standardima 12
9 Garancija 12
|
|
AN384935621519sr-RS0101 |
DEVI |
Vodič za instaliranje |
Samoograničavajući kablovi na koturu |
|
|
|
|
1 Uvod
U ovom vodiču za instaliranje, reč„grejni kabl“ se odnosi na samoograničavajuće kablove na koturima.
2 |
Bezbednosna uputstva |
Da biste preuzeli kompletan vodič za instaliranje, registraciju garancije, informacije o proizvodu, savete i trikove, adrese i drugo, posetite www.devi.com.
Grejni kablovi se uvek moraju ugrađivati u skladu sa lokalnim propisima vezanim za gradnju i sa pravilima ožičenja, kao i sa smernicama navedenim u ovom priručniku za instaliranje.
•Prekinite napajanje svih strujnih kola pre instaliranja i servisiranja.
•Potrebna je zaštita uređaja za rezidualnu struju. Nominalno okidanje uređaja za rezidualnu struju iznosi maks. 30 mA.
•Širm svakog grejnog kabla mora biti povezan sa kablom za uzemljenje u skladu sa lokalnim propisima o električnoj energiji.
•Grejni kablovi se moraju povezati preko prekidača koji obezbeđuje razdvajanje svih kontakata.
•Grejni kabl mora biti opremljen osiguračem ili prekidačem kola odgovarajuće jačine, u skladu sa lokalnim propisima.
•Nikada nemojte premašiti maksimalnu gustinu toplote (W/m ili W/m²) za datu instalaciju. Pogledajte vodič za aplikaciju.
•Grejni kabl mora da se koristi zajedno sa odgovarajućim termostatom kako ne bi došlo do pregrevanja i smanjenja potrošnje električne energije.
3 |
Smernice za instaliranje |
Prisustvo grejnog kabla mora
•da bude jasno naznačeno pomoću nalepnica za upozorenje na kutiji sa osiguračima ili razvodnoj ploči ili pomoću oznaka na strujnim priključcima i/ili na više mesta duž linije kola na kojima su jasno vidljivi.
•da bude navedeno u svakoj dokumentaciji o električnim instalacijama nakon instaliranja.
Za upotrebu sa sistemima prskalica
•izlaz alarma mora biti povezan i nadziran alarmnim sistemom za otkrivanje požara.
•sistemi moraju biti trajno povezani na napajanje električnom energijom.
•minimalna temperatura okoline ne sme biti niža od -5 °C.
•Ako je za električne sisteme zgrade obezbeđeno rezervno napajanje, ono će takođe obezbediti rezervno napajanje električnom energijom za sistem grejnih kablova.
•Grejni sistem za prskalice treba označiti sa„za dovodne cevovode i odvojene vodove uključujući prskalice“.
•Ne preporučuje se instalacija grejnih kablova na temperaturi nižoj od -5 °C.
•Prečnik savijanja grejnog kabla mora biti najmanje 10 puta veći od prečnika kabla (do unutrašnje strane kabla).
•Nemojte savijati spojeve.
•Slobodni kraj od hladnog provodnika i komponente kompleta mora da zaštiti instalater kako bi se izbeglo prodiranje vode.
•Uverite se da je kabl dovoljno pričvršćen i montiran u skladu sa vodičem za instaliranje.
4 |
Pregled aplikacije |
•Grejni kablovi moraju da se kontrolišu u pogledu temperature.
•Uverite se da su regulatori i senzori povezani u skladu sa odgovarajućim vodičem za instaliranje i/ili vodičem za aplikaciju.
•Izmerite, proverite i zabeležite otpornost izolacije prilikom instalacije.
•Osobe uključene u instaliranje i ispitivanje električnih sistema grejnih kablova moraju biti adekvatno obučene za sve potrebne specijalističke tehnike. Instaliranje treba da se izvodi pod nadzorom kvalifikovane osobe.
|
|
Zaštita od |
Sistemi |
Potrošna topla |
|
|
Prateće cevi |
zamrzavanja |
Krov i oluk |
||
|
prskalica |
voda |
|||
|
|
rezervoara |
|
||
|
|
|
|
|
|
DEVIpipeguard™ LSZH (T) |
|
|
|
|
|
DEVIpipeguard™ (B) |
|
|
|
|
|
DEVIpipeguard™ Industry |
|
|
|
|
|
DEVIhotwatt™ (B) |
|
|
|
|
|
DEVIiceguard™ (T) |
|
|
|
|
|
DEVIiceguard™ (B) |
|
|
|
|
|
Grejni kablovi mogu da se prilagode određenom projektu, u zavisnosti od dužine grejnog kabla i dužine hladnih provodnika. DEVIiceguard™ grejni kablovi ne treba da budu u direktnom kontaktu sa bitumenom. Za više informacija kontaktirajte lokalnog DEVI zastupnika.
Napomena: Korišćenje odgovarajućeg hladnog provodnika koji je dimenzionisan za tu svrhu, kao i kompleta za sklapanje koji uspostavljaju dovoljnu mehaničku izdržljivost, otpornost na zapaljivost, otpornost na UV zrake i vodonepropusnost - i dizajniranje grejne jedinice sa tačnim izlazom za određenu aplikaciju kako bi se izbeglo pregrevanje kabla ili građevinskog
materijala, predstavlja odgovornost instalatera/dizajnera.
Više informacija o drugim vrstama primene potražite kod lokalnog DEVI zastupnika.
Više informacija o primenama (maksimalni linearni izlaz, određeni izlaz, dužina grejnog kola, napon itd.) možete da pronađete na adresi www.devi.com
DEVI |
AN384935621519sr-RS0101 |
|
|
Vodič za instaliranje |
Samoograničavajući kablovi na koturu |
|
|
|
||||
|
|
|
||||||
5 |
Termostati/regulatori |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Zaštita od |
Sistemi |
Potrošna topla |
|
|
|
|
|
Prateće cevi |
zamrzavanja |
Krov i oluk |
||||
|
|
prskalica |
voda |
|||||
|
|
|
rezervoara |
|
|
|
||
|
|
|
|
|
|
|
|
|
DEVIreg™ 330 |
|
|
|
|
|
|
|
|
DEVIreg™ 316 |
|
|
|
|
|
|||
DEVIreg™ 610 |
|
|
|
|
|
|
|
|
DEVIreg™ 850 IV |
|
|
|
|
|
|||
DEVIreg™ Hotwater |
|
|
|
|
|
|
|
|
DEVIreg™ Multi |
|
|
|
|
|
DEVIreg™ termostat/regulator mora biti pušten u rad na način koji je propisan u uputstvu za instaliranje i prilagođen tamo gde se lokalni uslovi razlikuju u odnosu na fabrička podešavanja. Pre svake grejne sezone ili najmanje jednom godišnje, proverite da li postoje greške na razvodnoj tabli, termostatu i senzorima.
Širm svakog grejnog kabla mora da bude uzemljen u skladu sa lokalnim propisima o električnoj energiji i povezan na uređaj za rezidualnu struju.
The DEVIreg™ termostat mora biti pušten u rad na način koji je propisan u uputstvu za upotrebu termostata. Preporučeno podešavanje temperature je u skladu sa vodičem za aplikaciju ili vodičem za instaliranje.
Više informacija o termostatima i regulatorima možete da pronađete na adresi www.devi.com.
Senzori:
•Senzori mogu biti komponente pod naponom (230 V) i treba rukovati njima u skladu sa određenim vodičem za instaliranje i lokalnim standardima.
•Senzori se mogu produžiti pomoću kabla iste konstrukcije i preseka (do 50 m, senzori za DDEVIreg™ 850 IV treba da se produže u skladu sa vodičem za instaliranje).
•Detalje o konkretnim instalacijama potražite u odeljku 7.
5
2
1
3
4
1 - Regulator; 2 - DIN-šina; 3 - Elektro-ormar; 4 - Spoj hladnog provodnika; 5 - Spoj senzora
