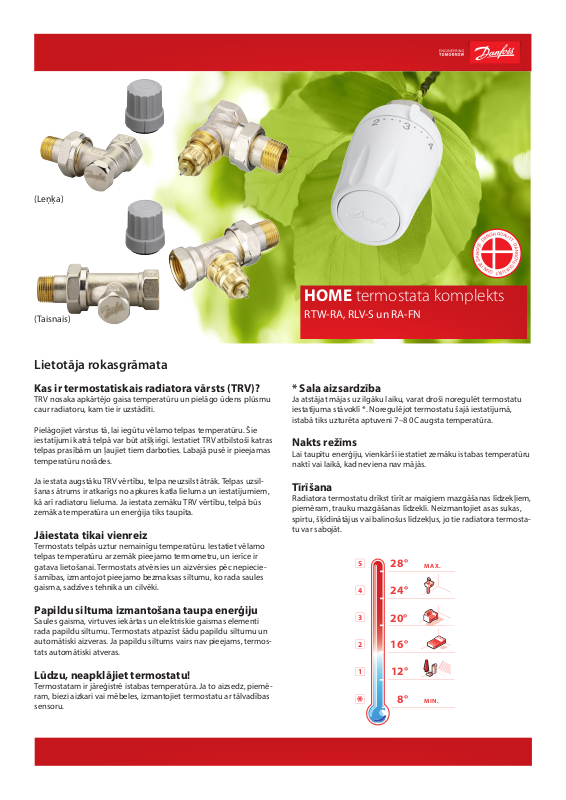

Danfoss RTW-RA, RLV-S, RA-FN Installation guide [lv]

(Leņķa)

Q

U

H

S

I

N

A

D

.

E

S

I

O

N

A

D

É

T

I

L

A

U

Ä

Q

.

T

HOME termostata komplekts

A

L

I

T

Y

.

D

Ä

N

I

S

C

H

E

Q

U

A

L

I

T

(Taisnais)

Lietotāja rokasgrāmata

Kas ir termostatiskais radiatora vārsts (TRV)?

TRV nosaka apkārtējo gaisa temperatūru un pielāgo ūdens plūsmu
caur radiatoru, kam tie ir uzstādīti.

Pielāgojiet vārstus tā, lai iegūtu vēlamo telpas temperatūru. Šie
iestatījumi katrā telpā var būt atšķirīgi. Iestatiet TRV atbilstoši katras
telpas prasībām un ļaujiet tiem darboties. Labajā pusē ir pieejamas
temperatūru norādes.

Ja iestata augstāku TRV vērtību, telpa neuzsilst ātrāk. Telpas uzsil­šanas ātrums ir atkarīgs no apkures katla lieluma un iestatījumiem,
kā arī radiatoru lieluma. Ja iestata zemāku TRV vērtību, telpā būs
zemāka temperatūra un enerģija tiks taupīta.

Jāiestata tikai vienreiz

Termostats telpās uztur nemainīgu temperatūru. Iestatiet vēlamo
telpas temperatūru ar zemāk pieejamo termometru, un ierīce ir
gatava lietošanai. Termostats atvērsies un aizvērsies pēc nepiecie­šamības, izmantojot pieejamo bezmaksas siltumu, ko rada saules
gaisma, sadzīves tehnika un cilvēki.

RTW-RA, RLV-S un RA-FN

* Sala aizsardzība

Ja atstājat mājas uz ilgāku laiku, varat droši noregulēt termostatu
iestatījuma stāvoklī *. Noregulējot termostatu šajā iestatījumā,
istabā tiks uzturēta aptuveni 7–8 0C augsta temperatūra.

Nakts režīms

Lai taupītu enerģiju, vienkārši iestatiet zemāku istabas temperatūru
naktī vai laikā, kad neviena nav mājās.

Tīrīšana

Radiatora termostatu drīkst tīrīt ar maigiem mazgāšanas līdzekļiem,
piemēram, trauku mazgāšanas līdzekli. Neizmantojiet asas sukas,
spirtu, šķīdinātājus vai balinošus līdzekļus, jo tie radiatora termosta­tu var sabojāt.

5

4

28°

24°

MAX.

Papildu siltuma izmantošana taupa enerģiju

Saules gaisma, virtuves iekārtas un elektriskie gaismas elementi
rada papildu siltumu. Termostats atpazīst šādu papildu siltumu un
automātiski aizveras. Ja papildu siltums vairs nav pieejams, termos­tats automātiski atveras.

Lūdzu, neapklājiet termostatu!

Termostatam ir jāreģistrē istabas temperatūra. Ja to aizsedz, piemē­ram, biezi aizkari vai mēbeles, izmantojiet termostatu ar tālvadības
sensoru.

3

2

1

20°

16°

12°

8°

MIN.

Uzstādīšanas rokasgrāmata

C

A

A

B

Vienkārša uzstādīšana

Skenēt, lai apskatītu
video instrukciju.

Vārsta montāža

(Leņķa vai taisnais) Radiatori arpievienojumu sānos

1. 2.

Atdaliet vārstu no gala. Uzlieciet PTFE
lenti vārstam un cauruļvadam.

Pievienojiet vārsta galu radiatoram un
pievelciet ar 10 mm uzgriežņatslēgu.

3.

Piemontējiet vārstu cauruļvadam; pie­velciet uzgriezni ar uzgriežņatslēgu.
Piemontējiet vārstu galam un pievel­ciet uzgriežņus.

4.

Pielāgojiet vārsta pozīciju, kā attēlots;
bloks ir gatavs sensora montāžai.

B

Aizsargstiprinājuma montāža

(Taisnais vai leņķa)

1 2.

Atdaliet savienojumu no vārsta gala.
Uzlieciet PTFE lenti savienojumam un
cauruļvadam.

3.

Uzstādietsavienojumu cauruļvadam;
pievelciet uzgriezni ar uzgriežņatslē­gu. Pievienojietsavienojumu vārsta
galam un pievelciet uzgriežņus.

Pievienojiet vārsta galu radiatoram un
pievelciet ar 10 mm uzgriežņatslēgu.

4.

Kad vārsts ir uzstādīts, noņemiet
aizsargpārsegu.
Pārliecinieties, ka RLV ir atvērts,
lietojot 8 mm uzgriežņatslēgu,
pēc tam uzlieciet pārsegu atpakaļ.

Radiatora termostata (TRV) montāža

4

5

5

4

C

1

2.

Noņemiet vāciņu no vārsta un iestatiet
sensoru pozīcijā 5. Atslābiniet savienojuma
uzgriezni augšup sensora korpusa virzienā,
līdz tas ir pavisam nedaudz atvienots no
sensora korpusa apakšas.

3. 4.

Stingri spiediet sensoru uz vārsta un pārlie­cinieties, ka skalas rādītājs ir augšpusē.

HOME termostata
komplekti

Danfoss A/S

Haarupvaenget 11
DK-8600 Silkeborg
Dānija

homeretail.danfoss.com

Kamēr sensors ir stingri piespiests vārstam,
nostipriniet savienojumu, griežot uzgriezni
ar roku pulksteņa rādītāja kustības virzienā.
Kamēr sensors vēl joprojām ir stingri pie­spiests vārstam, pilnībā pievelciet metāla
savienojumu.

Radiatora
sensors
(TRV)

RTW- RA

Aizsargsavie­nojums

RLV-S (Leņķa) RA-FN (Leņķa)

RLV-S (Taisnais)

Vārsts

RA-FN
(Taisnais)

Iestatiet vēlamo telpas temperatūru.

Sensora noņemšana

Iestatiet sensoru maks. pozīcijā 5. Lai atbrī­votu bloķēšanas mehānismu, grieziet uz­griezni pretēji pulksteņa rādītāja virzienam.

Izstrādā-

juma kods

013G6506 3/8” (DN 10) Būvnoteikumi Vācijā

013G5607 3/8” (DN 10) Būvnoteikumi Francijā

013G6508 1/2” (DN 15) Būvnoteikumi Dānijā

013G6509 1/2” (D N 15) Būvnoteikumi Francijā

013G6514 3/8” (DN 10) Būvnoteikumi Zviedrijā

013G6515 1/2” (DN 15) Būvnoteikumi Zviedrijā

013G6510 3/8” (DN 10) Būvnoteikumi Vācijā

013G 6 511 3/8” (DN 10) Būvnoteikumi Francijā

013G6512 1/2” (DN 15) DE būvnoteikumi

013G6513 1/2” (DN 15) Būvnoteikumi Francijā

013G6516 3/8” (DN 10) Būvnoteikumi Zviedrijā

013G 6517 1/2” (DN 15) Būvnoteikumi Zviedrijā

Cauruļvada

izmērs

Būvnoteikumi
