Nb. Koristite sliku kako biste pronašli od-
govarajuće RA spojnice
O
N
A
D
É
T
I
L
A
U
Q
Radijski termostat RTW-RA
Komplet HOME termostata
Q
U
A
L
I
T
Y
.
D
Ä
N
I
S
C
H
E
Q
U
A
L
I
T
Ä
.
T
(Ravni)
Priručnik za uporabu
Što je termostatski ventil radijatora (TVR)?
TVR-ovi ispituju temperaturu zraka koji ih okružuje i reguliraju
protok vode kroz radijatore na koje su postavljeni.
Treba ih postaviti na razinu koja vam omogućuje postizanje željene
temperature prostorije. Te postavke mogu biti različite u svakoj
prostoriji pa trebate prilagoditi TVR-ove svakoj prostoriji i pustiti ih
da obavljaju svoju funkciju. S desne strane možete vidjeti vodič za
namještanje temperatura.
Postavljanje TVR-a na viši stupanj neće rezultirati bržim zagrijavanjem prostorije. Brzina zagrijavanja prostorije ovisi o veličini i
postavci bojlera te veličini radijatora. Ako postavite TVR na niži
stupanj, temperatura će se u prostoriji regulirati na nižu vrijednost
itime uštedjeti energija.
Postavite i budite bezbrižni
Termostat održava stalnu temperaturu u vašoj prostoriji pa je dovoljno postaviti željenu temperaturu u prostoriji prema termostatu.
Termostat će se otvarati i zatvarati ovisno o zahtjevu za grijanje i
tako upotrijebiti slobodnu toplinu od sunčeve svjetlosti, uređaja
i ljudi.
RTW i RLV-KS
* Zaštita od smrzavanja
Ako dom napuštate na dulje vrijeme, termostat slobodno postavite
na *. U toj će se postavci temperatura u prostoriji održavati navrijednosti oko 7 – 8 0C.
Noćna postavka snižene temperature
Za uštedu energije temperaturu u prostoriji jednostavno snizite
noću ili kada nikoga nema kod kuće.
Čišćenje
Termostat radijatora možete čistiti blagim deterdžentima poput
onog za pranje posuđa. Ne upotrebljavajte žicu za ribanje, alkohol,
otapala ili sredstva za izbjeljivanje jer oni mogu oštetiti radijatorski
termostat.
5
4
3
28°
24°
20°
MAX.
Dodatna toplina štedi energiju
Sunčeva svjetlost, kuhinjski uređaji i električna svjetla oslobađaju
dodatnu toplinu. Termostat tu dodatnu toplinu registrira tako što
se automatski zatvara. Kada više nema dovoljno dodatne topline,
termostat se automatski ponovno otvara.
Ne prekrivajte termostat!
Termostat mora moći registrirati temperaturu u prostoriji.
Ako je prekriven, primjerice, gustim zavjesama ili namještajem,
upotrijebite termostat s daljinskim osjetnikom.
2
1
16°
12°
8°
MIN.
Priručnik za instalaciju
A
Jednostavna instalacija
Otkrivanje video vodiča
Postavljanje H-blok ventila:
Radijator s bočnim priključkom
1 2
Najprije uklonite dva mesingana
umetka iz tijela ventila.
Postavite tijelo ventila na prolaz i
povratnu cijev.
3
Spojite H-blok s bakrenim umecima i
zategnite spojne matice.
Pričvrstite oba uklonjena mesingana
umetka na radijator i zategnite ih
imbus ključem od 10 mm.
4
Nakon instalacije uklonite poklopac
zaštitne blokade. Provjerite je li RLV
otvoren pomoću imbus ključa od
8mm, a zatim vratite poklopac.

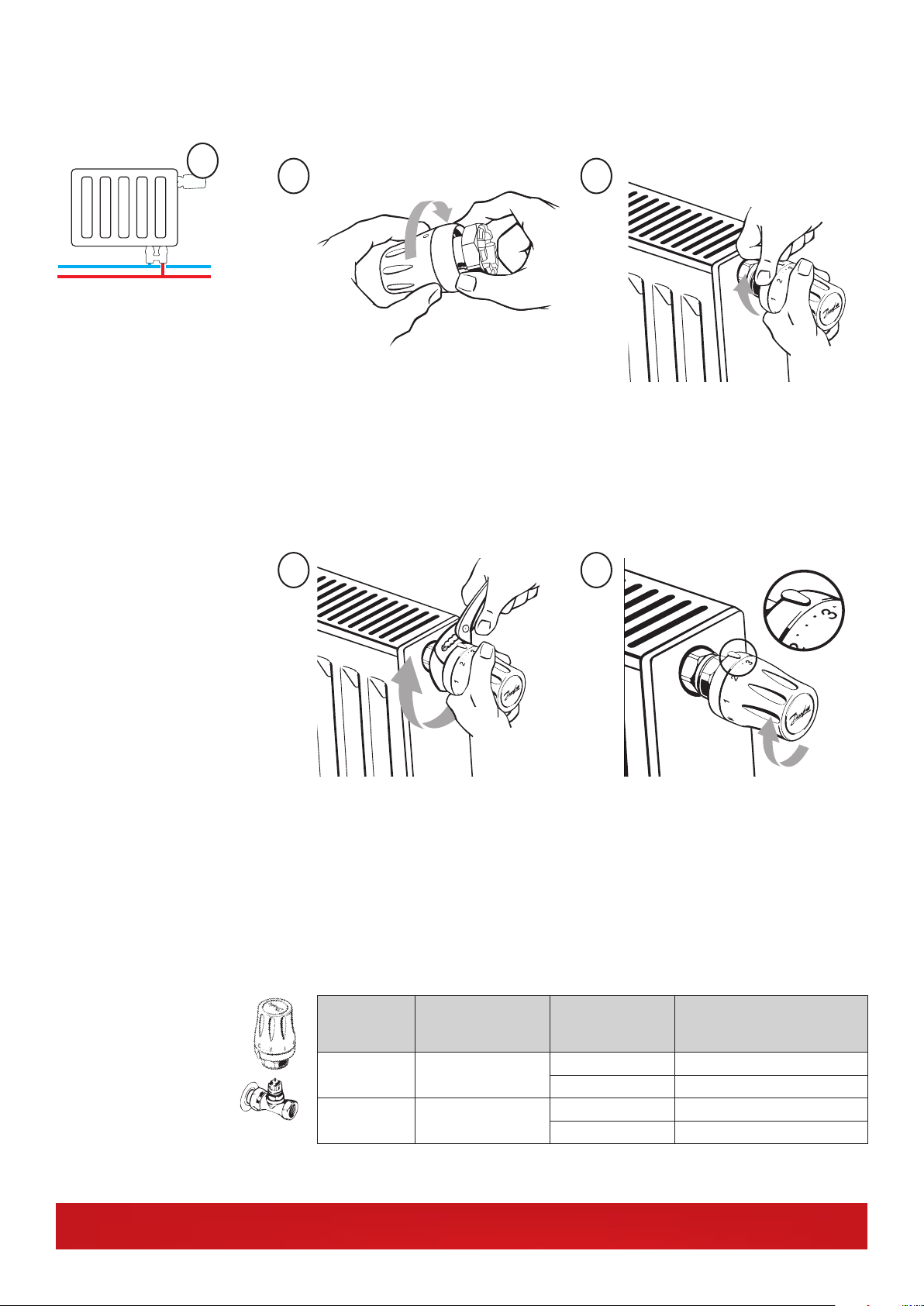

Postavljanje radijatorskog termostata (TVR)
B
1 2
Uklonite kapicu s ventila i okrenite
osjetnik na 5.
Provjerite je li spojna matica lagano
okrenuta prema tijelu osjetnika, tako
da bude samo malo oslobođena iz
donjeg dijela tijela osjetnika.
3 4
Čvrsto pritisnite osjetnik na ventil.
Osjetnik vodoravno: osigurajte da
jepokazivač stupnjeva na vrhu.
Osjetnik okomito: osigurajte da je
pokazivač stupnjeva sprijeda.
Dok čvrsto držite osjetnik na ventilu,
ručno pričvrstite spoj okretanjem
Postavite željenu temperaturu pro-
storije.
spojne matice u smjeru kazaljke na
satu. Dok još čvrsto držite osjetnik na
ventilu, do kraja zategnite metalnu
spojnicu.
Uklanjanje osjetnika:
Okrenite osjetnik na maks. položaj
5. Okrenite spojnu maticu u smjeru
suprotnom od kazaljke na satu kako
biste otpustili zaporni mehanizam.
Komplet HOME termostata:
Osjetnik
radijatora
Danfoss A/S
Haarupvaenget 11
DK-8600 Silkeborg
Danska
homeretail.danfoss.com
Danfoss ne preuzima odgovornost za eventualne pogreške u katalozima, brošurama i drugim tiskanim materijalima. Danfoss zadržava pravo izmjene proizvoda bez prethodne obavijesti. To se odnosi i na proizvode koji su već naručeni pod uvjetom da se
te izmjene provode tako da nisu potrebne dodatne promjene u specikacijama koje su već ugovorene. Svi zaštićeni znakovi u ovom materijalu vlasništvo su odgovarajućih tvrtki. Danfoss i logotip Danfoss zaštitni su znakovi tvrtke Danfoss A/S. Sva prava
pridržana.
(TVR)
RTW- RA Danfoss
RTW-K
Postavlja se na: Ventil Šifra proizvoda
RLV-S kut 013G6502
RLV-KS ravno 013G6503
Honeywell, Heimeier,
Oventrop
RLV-S kut 013G6504
RLV-KS ravno 013G6505
Danfoss Heating Segment VI JPI137 08/2015
