Podręcznik użytkownika
Q
U
H
S
I
N
A
D
.
E
S
I
Nb. Use Image to match the packaging
Needs RA tting
O
N
A
D
É
T
I
L
A
U
Ä
Q
.
T
Głowica termostatyczna RTW-RA
Zestaw termostatyczny HOME
RTW & RLV-KS
A
L
I
T
Y
.
D
Ä
N
I
S
C
H
E
Q
U
A
L
I
T
Co to jest głowica termostatyczna?
Głowica termostatyczna mierzy temperaturę otoczeniai reguluje
przepływ wody przez termostatyczny zawór grzejnikowy, na którym
jest zamontowana.
Należyją ustawić tak, aby w pomieszczeniu panowała pożądana temperatura. Ustawienia te mogą być różne w zależności od pomieszczenia, należy zatem odpowiednio ustawić nastawę na głowicy termostatycznej i pozwolić jej pracować. Objaśnienie temperatur przedstawione
jest po prawej stronie.
Podniesienie nastawy temperatury na głowicy termostatycznej nie
przyspieszy czasu nagrzewania pomieszczenia. To, jak szybko pomieszczenie zostanie ogrzane, zależy od parametrów pracy instalacji
grzewczej, a także od wielkości grzejnika. W przypadku ustawienia
niższej nastawy temperatury na głowicy termostatycznej, w pomieszczeniu będzie utrzymywana niższa temperatura, dzięki czemu można
zaoszczędzić energię.
Ustaw i zapomnij
Głowica termostatyczna utrzymuje stałą temperaturę w pomieszczeniu.
Wystarczy ustawić preferowaną temperaturę pomieszczenia zgodnie
z poniższym schematycznym termometrem. Głowica termostatyczna będzie otwierać i zamykać zawór grzejnikowy w zależności od
zapotrzebowania na ogrzewanie, co pozwala na wykorzystanie ciepła
słonecznego oraz ciepła wydzielanego przez urządzenia i ludzi.
Oszczędność energii dzięki darmowemu ciepłu
Światło słoneczne, sprzęt kuchenny i oświetlenie zapewniają dodatkowe ciepło. Głowica zamyka się automatycznie, gdy wykryje tego typu
ciepło. Jeśli ilość ciepła jest niewystarczająca, głowica termostatyczna
automatycznie otwiera zawór grzejnikowy, aby dogrzać pomieszczenie.
Nie należy zakrywać termostatu!
Głowica termostatyczna musi mieć możliwość rejestrowania temperatury w pomieszczeniu. Jeśli jest ona zasłonięta np. grubymi zasłonami
lub meblami, należy użyć głowicy z czujnikiem wyniesionym.
* Ochrona przeciwzamrożeniowa
Jeśli dom ma pozostać pusty przez dłuższy okres czasu, głowicę można
ustawić w tryb*. To ustawienie pozwala utrzymać temperaturę w pomieszczeniu na poziomie ok. 7–8°C.
Nocne obniżenie temperatury
Aby zaoszczędzić energię, wystarczy obniżyć temperaturę w pomieszczeniu na noc lub na czas, gdy nikogo nie ma w domu.
Czyszczenie
Głowicę termostatyczną można czyścić przy użyciu łagodnych detergentów, takich jak płyn do mycia naczyń. Nie należy używać proszków
do czyszczenia, alkoholu, rozpuszczalników ani wybielaczy, ponieważ
mogą one uszkodzić głowicę termostatyczną lub zawór grzejnikowy.
5
4
3
2
1
28°
24°
20°
16°
12°
8°
MAX.
MIN.
Instrukcja montażu
A
Prosta instalacja
Zeskanuj kod, aby
obejrzeć lm z
instrukcją montażu
Montaż zaworu przyłączeniowego:
Grzejniki z podłączeniem dolnym
1 2
Na początku odkręć z korpusu zaworu
dwa mosiężne nyple przyłączeniowe.
Zamocuj korpus zaworu do rury zasilającej oraz powrotnej instalacji.
3
Dosuń zawórdo mosiężnych nypli
przyłączeniowych oraz dokręć obie
nakrętki łączące.
Wkręć oba mosiężne nyple przyłączeniowe do grzejnika oraz dokręć
je przy pomocy klucza imbusowego
10mm.
4
Po zamontowaniu zaworu zdejmij
zaślepki zzaworów odcinających.
Przy pomocy klucza imbusowego
8mm, upewnij się czy zaworysą
otwarte, anastępnie załóżz powrotem zaślepki.

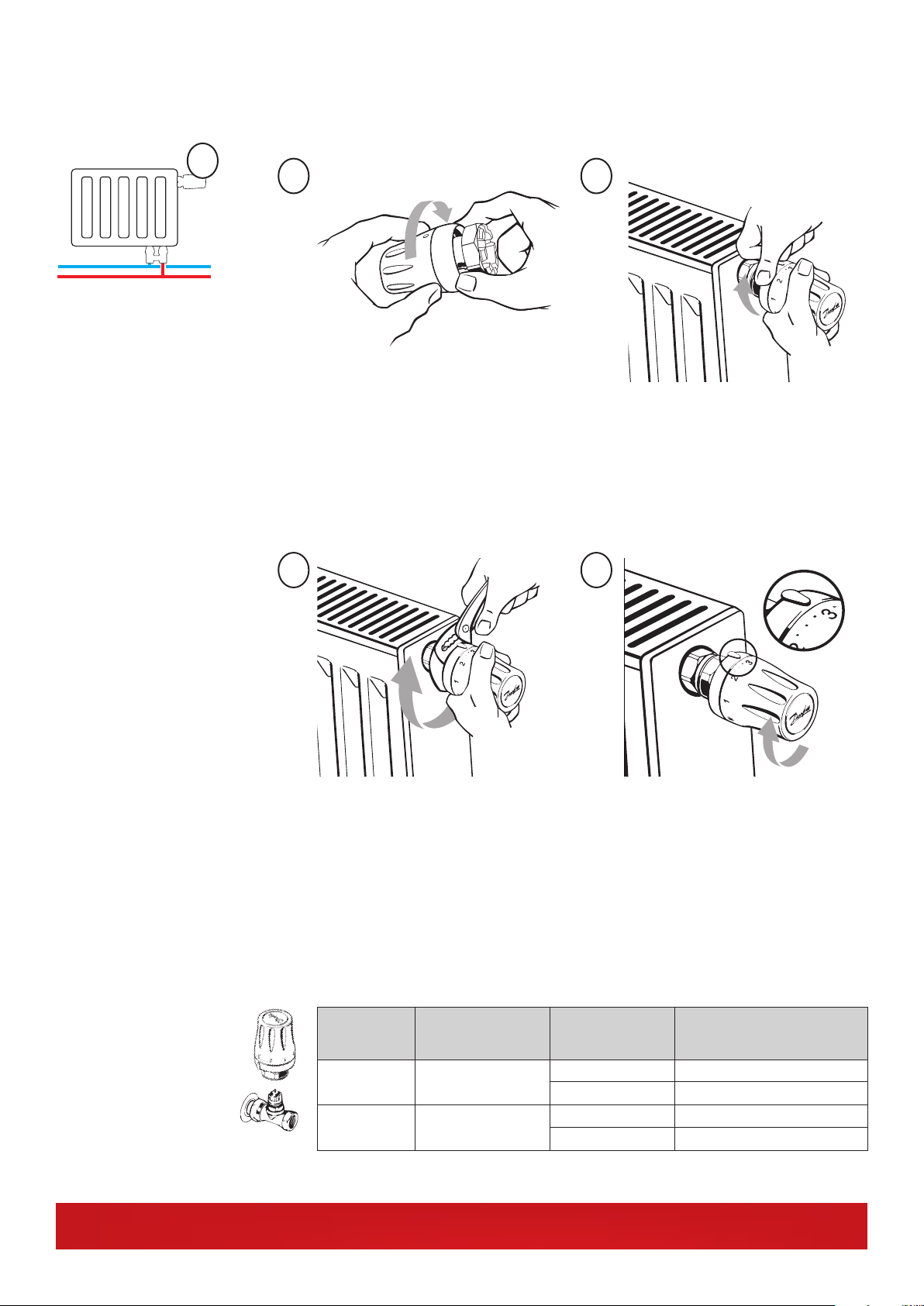

Montaż głowicy termostatycznej
B
1 2
Zdejmij kapturek ochronny z zaworu
grzejnikowego i ustaw głowicę na
nastawę 5.
Upewnij się, że nakrętka montażowa
obrócona jest swobodnie w kierunku
korpusu głowicy, i wystaje tylko niewielka jej część.
3 4
Dociśnij głowicę termostatyczną
mocno do zaworu.
Głowica ustawiona poziomo:
upewnij się, że wskaźnik nastawy
jest na górze.
Głowica ustawiona pionowo:
upewnij się, że wskaźnik nastawy
jest z przodu.
Trzymając głowicę mocno dociśniętą
do zaworu, dokręć ręcznie nakrętkę
Ustaw na głowicy preferowaną tem-
peraturę w pomieszczeniu.
montażową w prawo. Ciągle trzymając głowicę mocno dociśniętą do
zaworu, całkowicie dokręć nakrętkę
montażową.
Zdejmowanie głowicy z zaworu:
Ustaw nastawę na głowicy na wartość
maks. 5. Odkręć nakrętkę montażową
w lewo tak, aby zwolnić mechanizm
blokujący.
Zestaw termostatyczny HOME:
Głowica
termosta-
Danfoss Poland Sp. z O.O.
Ul. Chrzanowska 5
05-825 Grodzisk Mazowiecki
Polska
homeretail.danfoss.com
Danfoss nie ponosi odpowiedzialności za możliwe błędy w katalogach, broszurach i innych materiałach drukowanych. Danfoss zastrzega sobie prawo do wprowadzania zmian w produktach bez wcześniejszego uprzedzenia. Dotyczy to również produktów już zamówionych. Zamienniki mogą być dostarczone bez dokonywania jakichkolwiek zmian w specykacjach już uzgodnionych. Wszystkie znaki towarowe użyte w tym materiale są własnością odpowiednich spółek Danfoss. Danfoss oraz logotyp
Danfoss to zastrzeżone znaki handlowe rmy Danfoss A/S. Wszystkie prawa zastrzeżone.
tyczna
RTW- RA Danfoss (RA-N)
RTW-K
Pasuje do zaworu:
Honeywell, Heimeier,
Oventrop (M30x1.5)
Zawór
przyłączeniowy
RLV-KS Kątowy 013G6502
RLV-KS Prosty 013G6503
RLV-KS Kątowy 013G6504
RLV-KS Prosty 013G6505
Numer katalogowy
Danfoss Heating Segment VIJPI149 08/2015
