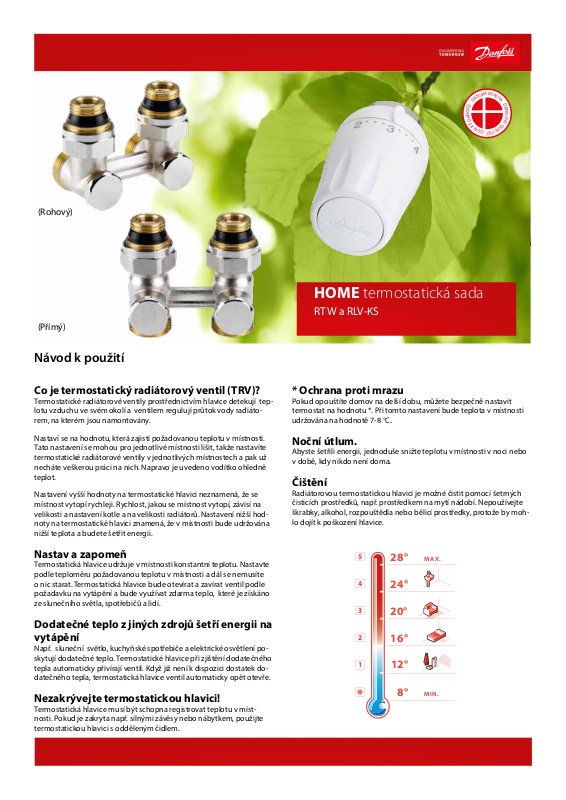

Danfoss RTW, RLV-KS Installation guide [cs]

(Rohový)

(Přímý)

Návod k použití

K

Á

V

K

A

S

L

N

I

T

Á

A

D

.

.

E

S

I

Nb. Use Image to match the packaging
Needs RA tting

O

N

A

D

É

T

D

Ä

N

I

S

C

H

E

Q

U

I

L

A

A

L

I

U

T

Ä

Q

.

T

Radiátorová termostatická hlavice RTW-RA

HOME termostatická sada

RTW a RLV-KS

Co je termostatický radiátorový ventil (TRV)?

Termostatické radiátorové ventily prostřednictvím hlavice detekujítep­lotu vzduchuvesvém okolí aventilemregulují průtok vody radiáto­rem, na kterém jsou namontovány.

Nastaví se na hodnotu, která zajistí požadovanou teplotu v místnosti.
Tato nastavení se mohou pro jednotlivé místnosti lišit, takže nastavíte
termostatické radiátorové ventily v jednotlivých místnostech a pak už
necháte veškerou práci na nich. Napravo je uvedeno vodítko ohledně
teplot.

Nastavení vyšší hodnoty na termostatickéhlavici neznamená, že se
místnost vytopí rychleji. Rychlost, jakou se místnost vytopí, závisí na
velikosti a nastavení kotle a na velikosti radiátorů. Nastavení nižší hod­notynatermostatické hlavici znamená, že v místnosti bude udržována
nižší teplota a budete šetřit energii.

Nastav a zapomeň

Termostatická hlavice udržuje v místnosti konstantní teplotu. Nastavte
podle teploměru požadovanou teplotu v místnosti a dál se nemusíte
o nic starat. Termostatickáhlavice budeotevírat a zavíratventilpodle
požadavku na vytápění a bude využívatzdarmateplo,které je získáno
ze slunečního světla, spotřebičů a lidí.

Dodatečné teploz jiných zdrojů šetří energii na
vytápění

Např.slunečnísvětlo, kuchyňské spotřebiče a elektrické osvětlení po­skytují dodatečné teplo. Termostatické hlavice při zjištění dodatečného
tepla automaticky přivírají ventil. Když již není k dispozici dostatek do­datečného tepla, termostatická hlavice ventil automaticky opět otevře.

Nezakrývejte termostatickou hlavici!

Termostatická hlavice musí být schopna registrovat teplotu v míst­nosti. Pokud je zakryta např. silnými závěsy nebo nábytkem, použijte
termostatickou hlavici s odděleným čidlem.

* Ochrana proti mrazu

Pokud opouštíte domov na delší dobu, můžete bezpečně nastavit
termostat na hodnotu *. Při tomto nastavení bude teplota v místnosti
udržována na hodnotě 7-8 °C.

Noční útlum.

Abyste šetřili energii, jednoduše snižte teplotu v místnosti v noci nebo
v době, kdy nikdo není doma.

Čištění

Radiátorovou termostatickou hlavici je možné čistit pomocí šetrných
čisticích prostředků, např. prostředkem na mytí nádobí. Nepoužívejte
škrabky, alkohol, rozpouštědla nebo bělicí prostředky, protože by moh­lo dojít k poškození hlavice.

5

4

3

2

1

28°

24°

20°

16°

12°

8°

MAX.

MIN.

Instalační příručka

A

Snadná instalace

Vyhledat videoprůvodce

Montáždvojitého šroubenítvaru H:
Radiátor s dolním připojením

1 2

Nejprve z těla šroubenívyšroubujte
redukční vložku.

Namontujtetělesošroubenína pří­vodní a vratné potrubí.

3

Spojte šroubení H s litinovými vložka­mi a utáhněte převlečné matice.

Našroubujte do radiátoru obě vyn­dané redukční vložky a utáhněte je
10mm imbusovým klíčem.

4

Po nainstalování sundejte kryt radi­átorového šroubení. Pomocí 8mm
imbusového klíče ověřte, zdaješrou­beníotevřeno a vraťte kryt zpátky na
místo.

Montáž radiátorové termostatické hlavice (TRV)

B

1 2

Sundejte z ventilu krytku a otočte
hlavici na hodnotu 5.
Převlečnou matici volně otáčejte
směrem k tělu hlavice, dokud nebude
jen kousek vzdálena od dolní části těla
hlavice.

3 4

Zatlačte hlavici pevně do ventilu.
Horizontální poloha hlavice: Ukazatel
stupnice musí být nahoře.
Vertikální poloha hlavice: Ukazatel
stupnice musí být vepředu.

Přitlačte hlavici pevně na ventil a za­jistěte připojení tak, že budete otáčet

Nastavte požadovanou teplotu v

místnosti.
převlečnou matici rukou ve směru
chodu hodinových ručiček. Dále tlačte
hlavici pevně na ventil a úplně dotáh­něte kovovou spojovací matici.

Demontáž hlavice:

Otočte hlavici na max. hodnotu 5.

Otáčejte převlečnou matici proti

směru chodu hodinových ručiček a

uvolněte zajišťovací mechanismus.

HOME termostatická sada:

Termostatická
radiátorová

Danfoss s.r.o.

V Parku 2316/12
148 00 Praha 4 - Chodov
Česká republika

homeretail.danfoss.com

Společnost Danfoss nenese žádnou odpovědnost za případné chyby v katalozích, brožurách a jiných tištěných materiálech. Společnost Danfoss si vyhrazuje právo měnit své výrobky bez předchozího upozornění. To platí rovněž pro již objednané výrobky
za předpokladu, že takové změny lze provádět bez následných změn již smluvených technických parametrů. Veškeré ochranné známky v tomto materiálu jsou majetkem příslušných společností. Danfoss a ligatura Danfoss jsou ochranné známky společ­nosti Danfoss A/S. Všechna práva vyhrazena.

hlavice (TRV)

RTW- RA Danfoss

RTW-K

Kompatibilní
zařízení:

Honeywell, Heimeier,
Oventrop

Ventil Objednací číslo

RLV-KS rohový 013G6502

RLV-KS přímý 013G6503

RLV-KS rohový 013G6504

RLV-KS přímý 013G6505

Danfoss Tepelná technika VI JPI148 08/2015
