Gebruikershandleiding
S
N
E
E
D
.
E
S
I
Nb. Gebruik Image voor de vereisten van
de verpakking RA-montage
O
N
A
D
É
T
I
L
A
U
Q
RTW-RA Radiatorthermostaat
HOME thermostaatset
RTW & RLV-KS
K
W
E
A
L
I
T
E
I
T
.
D
Ä
N
I
S
C
H
E
Q
U
A
L
I
.
T
T
Ä
Wat is een thermostatische radiatorafsluiter
(TRV)?
TRV’s nemen de luchttemperatuur in hun omgeving waar en regelen
het debiet van water door de radiator waaraan ze zijn gemonteerd.
Ze moeten worden ingesteld op een niveau waarmee u de gewenste
kamertemperatuur behaalt. Deze instellingen kunnen verschillen per
ruimte. U moet de TRV´s aanpassen voor elke ruimte en dan hun werk
laten doen. Aan de rechterkant ziet u een richtlijn voor de temperaturen.
Wanneer u een TRV op een hogere instelling zet, wordt de kamer
daardoor niet sneller warm. Hoe snel de kamer warm wordt, hangt af
van het formaat en de instelling van de boiler en het formaat van de
radiator. Als u een TRV op een lagere instelling zet, wordt de kamer op
een lagere temperatuur verwarmd en bespaart u energie.
Instellen en niet meer naar omkijken
De thermostaat handhaaft voor elke afzonderlijke ruimte een constante
temperatuur. Stel de gewenste kamertemperatuur in volgens de onderstaande thermometer en klaar is kees. Afhankelijk van de warmtevraag
opent of sluit de thermostaat. Het systeem gebruikt de gratis warmte
afkomstig van zonlicht, apparaten en mensen.
Extra warmte bespaart energie
Zonlicht, keukenapparatuur en elektrisch licht geven extra warmte af.
De thermostaat registreert deze extra warmte door automatisch te
sluiten. Als er niet langer voldoende extra warmte beschikbaar is, opent
de thermostaat opnieuw automatisch.
* Vorstbescherming
Als u uw woning gedurende langere tijd verlaat, kunt u de thermostaat
veilig instellen op *. Bij deze instelling houdt de temperatuur de kamertemperatuur op ongeveer 7-8 °C.
Energiebesparing ‘s nachts
Stel ‘s nachts of als er niemand thuis is een lagere kamertemperatuur in
om energie te besparen.
Reiniging
De radiatorthermostaat kan worden schoongemaakt met een mild
schoonmaakmiddel zoals vloeibaar afwasmiddel. Gebruik geen schuursponsjes, alcohol, oplosmiddelen of bleekmiddelen aangezien ze de
radiatorthermostaat kunnen beschadigen.
5
4
3
2
1
28°
24°
20°
16°
12°
MAX.
Bedek de thermostaat niet!
De thermostaat moet de kamertemperatuur kunnen registreren. Als
deze bedekt is door bv. dikke gordijnen of meubels, moet u een thermostaat gebruiken met externe sensor.
8°
MIN.
Installatiehandleiding
A
Eenvoudige installatie
Scannen voor videohandleiding
Het H-stuk van de afsluiter monteren:
Radiator met aansluiting aan de onderkant
1 2
Verwijder eerst de twee koperen
inzetstukken van het afsluiterhuis.
Plaats het afsluiterhuis aan de toevoer- en retourleiding.
3
Sluit het H-stuk aan de messing
inzetstukken aan en draai de wartelmoeren vast.
Schroef beide verwijderde koperen
inzetstukken in de radiator en draai ze
vast met een 10 mm-inbussleutel.
4
Verwijder na installatie de afdekking
van de vergrendeling. Controleer
met een 8 mm-inbussleutel of de RLV
open is, en plaats de afdekking er
weer terug op.

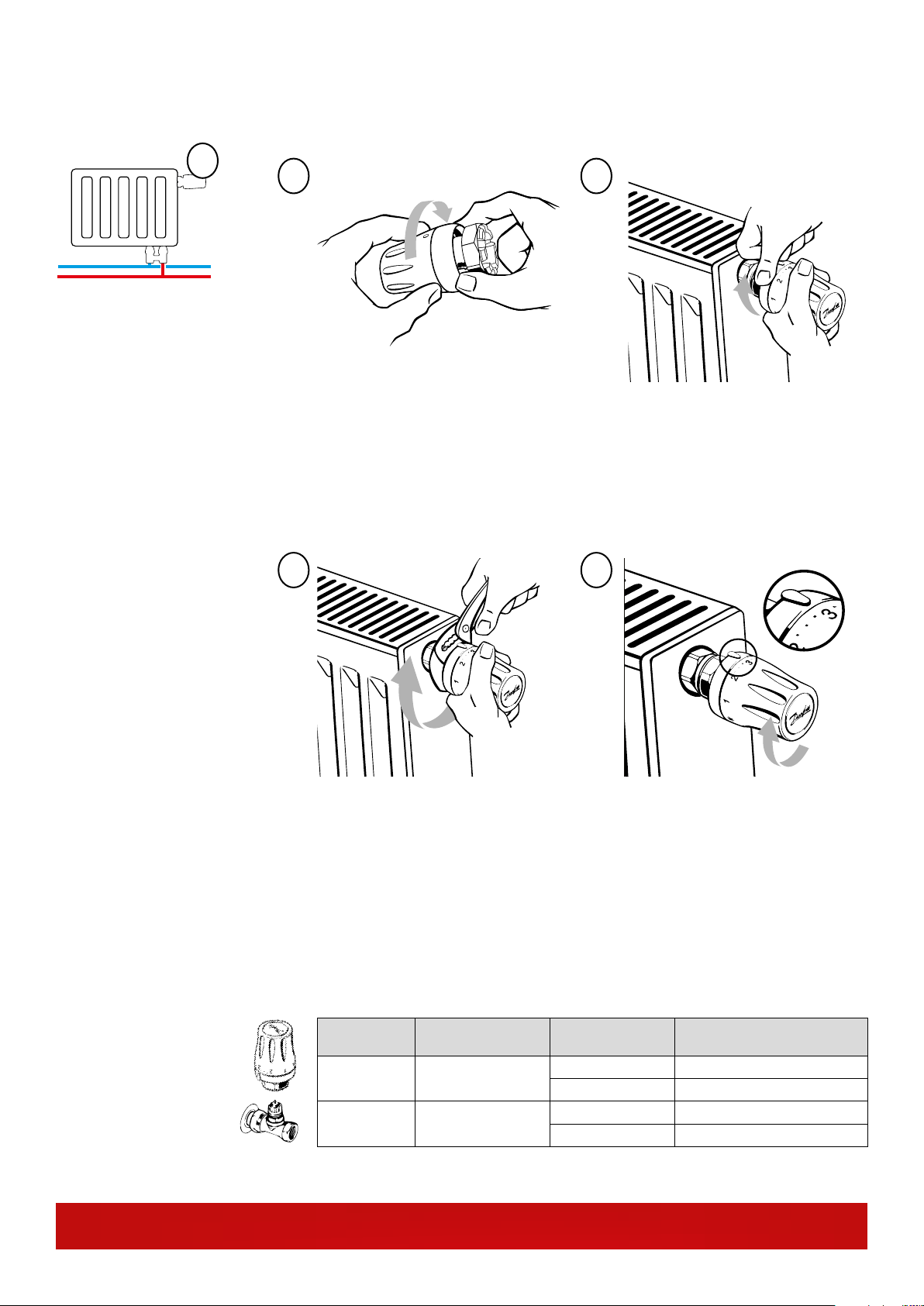

Monteren van de radiatorthermostaat (TRV)
B
1 2
Verwijder de kap van de afsluiter en
draai de sensor naar 5.
Zorg ervoor dat de wartelmoer losjes
is gedraaid naar het sensorlichaam
totdat hij slechts lichtjes los is van het
onderste deel van het sensorlichaam.
3 4
Druk de sensor stevig op de afsluiter.
Horizontale sensor: Zorg ervoor dat
de schaalaanduiding zich aan de
bovenkant bevindt.
Verticale sensor: Zorg ervoor dat de
schaalaanduiding zich aan de voorkant bevindt.
Houd de sensor stevig op de afsluiter,
en zorg voor verbinding door de war-
Stel de gewenste kamertemperatuur
in.
telmoer naar rechts te draaien. Houd
de sensor nog steeds stevig op de
klep, en maak de metalen koppeling
stevig vast.
Verwijderen van de sensor:
Draai de sensor naar max. positie 5.
Draai de wartelmoer naar links om
het vergrendelmechanisme te ont-
koppelen.
HOME thermostaatset:
Radiator-
Danfoss Heating Segment
Vareseweg 105
3047 AT Rotterdam
Nederland
homeretail.danfoss.com
Danfoss kan niet verantwoordelijk worden gesteld voor mogelijke fouten in catalogi, handboeken en andere documentatie. Danfoss behoudt zich het recht voor zijn producten zonder aankondiging vooraf te wijzigen. Dit geldt ook voor reeds bestelde
producten, op voorwaarde dat dergelijke wijzigingen kunnen worden doorgevoerd zonder wijziging van reeds overeengekomen specicaties. Alle handelsmerken in deze tekst zijn eigendom van hun respectievelijke houders. Danfoss en het Danfoss-logo zijn handelsmerken van Danfoss A/S. Alle rechten voorbehouden.
sensor (TRV)
RTW- RA Danfoss
RTW-K
Past op: Afsluiter Productcode
RLV-KS haaks 013G6502
RLV-KS recht 013G6503
Honeywell, Heimeier,
Oventrop
RLV-KS haaks 013G6504
RLV-KS recht 013G6505
Danfoss verwarmingssegment VI JPI110 09/2015
